De la vuelta a la
hoja.
USA-SPA
Antes de utilizar el equipo, es necesario leer esta Guía
de configuración rápida para realizar la configuración e
instalación correctamente. Guía de configuración rápida
DCP-165C
Importante
NO conecte
elcable USB
todavía.
a. En la pantalla LCD aparecerá el
texto:
No Cartridge
(No hay cartucho.)
b. Abra la cubierta del cartucho de
tinta a.
3
Instalación de los cartuchos de tinta
4
d. Desembale el cartucho de tinta.
Gire el mando verde de la cubierta amarilla de protección en el sentido de las agujas del
reloj para liberar el cierre hermético, a continuación, extraiga la cubierta a.
Si todas las líneas están claras y visibles,
pulse a(Yes (Si)) para finalizar la compro-
bación de calidad.
Si observa que faltan líneas cortas, pulse
b(No (No)) y siga los pasos de la pantalla
LCD.
o
o
Conexión del cable de alimentación
Configuración del contraste de la pantalla LCD
(si es necesario)
7
5
Comprobación de la calidad de impresión
c. Extraiga la pieza de protección
de color verde a.
a. Cuando el proceso de
preparación finaliza, la pantalla
LCD muestra este mensaje.
Set Paper and
(Poner papel y)
Press Start
(Pulsar Start)
Pulse Color Start.
Correcta
Baja calidad
Configuración de la fecha y la hora
8
a. Pulse Menu.
b. Pulse ao bpara seleccionar 0.Conf.inicial y, a
continuación, pulse OK.
c. Pulse ao bpara seleccionar 2.Contraste LCD y, a
continuación, pulse OK.
d. Pulse ao bpara seleccionar Oscur o Claro.
e. Pulse OK y, a continuación, Stop/Exit.
a. Pulse Menu.
b. Pulse ao bpara seleccionar
0.Conf.inicial y, a continuación,
pulse OK.
c. Pulse ao bpara seleccionar
1.Fecha y hora y, a continuación,
pulse OK.
6
Establezca el idioma (si es necesario)
b. Compruebe la calidad de los
cuatro bloques de color aen la
hoja.(negro/amarillo/cian/magenta)
d. Pulse a o brepetidamente para introducir los dos últimos dígitos del
año y, a continuación, pulse OK.
Año:2008
(Por ejemplo, introduzca 08 para 2008).
e. Repita el proceso para el mes, el día, la hora y los minutos en formato
de 24 horas.
f. Pulse Stop/Exit.
Nota
Si comete un error y desea iniciar el proceso de
nuevo, pulse Stop/Exit para volver al paso a.
a. Pulse Menu.
b. Pulse ao bpara seleccionar 0.Initial Setup
(0. Conf.inicial) y, a continuación, pulse OK.
c. Pulse ao bpara seleccionar 0.Local Language
(0. Sel. lenguaje) y, a continuación, pulse OK.
d. Pulse ao bpara seleccionar el idioma.
e. Pulse OK y, a continuación, Stop/Exit.
ADVERTENCIA
Las advertencias le informan
sobre lo que debe hacer para
evitar una posible lesión.
Nota
Los componentes incluidos en la caja pueden variar según
el país.
Recomendamos guardar todos los materiales de embalaje
y la caja por si tuviera que enviar el equipo.
El cable USB no está incluido.
Es necesario que adquiera un cable USB 2.0 cuya longitud
no supere los 6 pies (2 metros).
El equipo dispone de una interfaz de velocidad máxima USB
2.0. Esta interfaz es compatible con la alta velocidad de USB
2.0; sin embargo, la velocidad de transferencia de datos
máxima será de 12 Mbits/s. El equipo también se puede
conectar a un ordenador que tenga una interfaz USB 1.1.
•
•
•
Importante
NO conecte el cable
USB todavía.
Nota
El LED de advertencia
del panel de control
permanecerá encendido
hasta que haya
instalado los cartuchos
de tinta.
f. Presione suavemente el cartucho de tinta hasta que quede
ajustado (sonará un clic). Una vez instalados los cartuchos
de tinta, cierre la cubierta del cartucho de tinta.
Nota
El equipo preparará el sistema de tubos de tinta para la
impresión. Este proceso tardará aproximadamente unos
minutos. No apague el equipo.
Inicio
Desembalaje del equipo y comprobación de los componentes
a. Retire la cinta de
protección y la película.
b. Retire la bolsa de plástico a
que contiene los cartuchos
de tinta de la parte superior
de la bandeja de papel.
c. Asegúrese de que están todos los componentes.
1
Cartuchos de
tinta iniciales [x4]
Negro
Amarillo
Cian
Magenta
Formulario
de pedido de
accesorios
CD-ROM
Guía de
configuración
rápida
Guía del
usuario
En el embalaje del equipo se utilizan bolsas de
plástico. Para evitar el riesgo de asfixia, manten-
ga las bolsas fuera del alcance de bebés y niños.
ADVERTENCIA
12
Carga de papel de carta normal/papel A4
a. Extraiga la bandeja de
papel.
b. Levante la cubierta de la bandeja de
papel a.
c. Presione y deslice
las guías laterales
del papel ay la
guía de longitud del
papel bpara que se
adapte al tamaño del
papel.
Asegúrese de
que las marcas
triangulares cde
las guías laterales
del papel ay la
guía de longitud
del papel bse
alinean con la marca
correspondiente al
tamaño de papel que
se está utilizando.
Importante
No empuje el papel
demasiado.
d. Ventile bien la pila de papel.
e. Introduzca suavemente el papel en la bandeja de papel.
Asegúrese de que el papel de la bandeja no está arrugado.
Nota
Cuando utilice papel de tamaño Legal, mantenga pulsado
el botón de guía universal amientras desliza la parte
delantera de la bandeja de papel.
1
f. Ajuste cuidadosamente las guías laterales de papel con las dos
manos. Asegúrese de que las guías laterales del papel toquen los
bordes del papel.
a. Conexión del cable de alimentación.
e. Instale cada cartucho de tinta en la dirección de la flecha
que aparece en la etiqueta. Compruebe que el color de
la palanca a coincida con el color del cartucho b .
g. Cierre la cubierta de la
bandeja de papel y vuelva
a introducir con cuidado
la bandeja de papel en el
equipo.
h. Extraiga el soporte de papel
ahasta que suene un clic y,
a continuación, despliegue la
aleta de soporte del papel b.
1
1
2
1
3
2
3
1
1
2
11
1

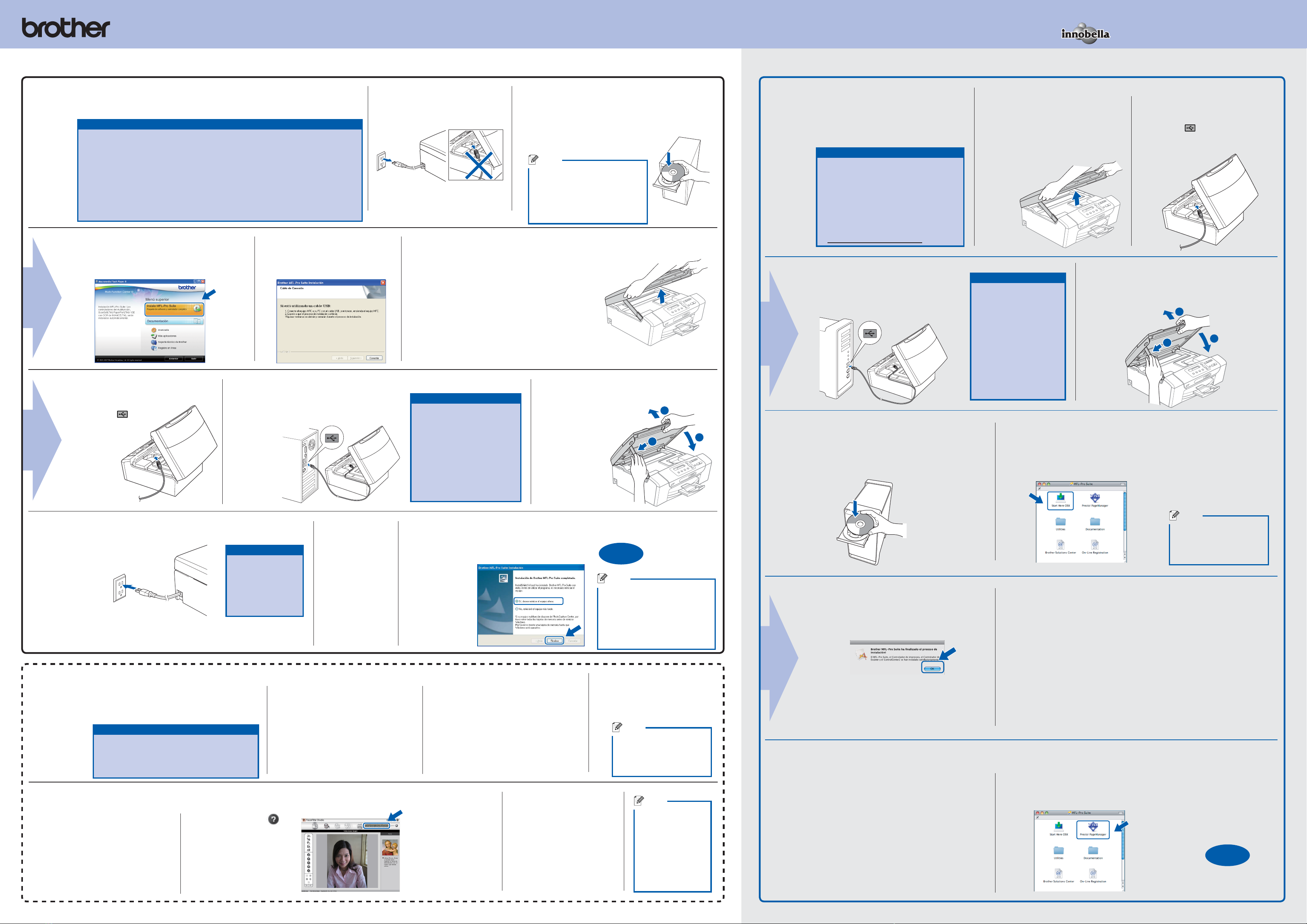

En Windows®En Mac OS®X
¿Qué es Innobella™?
Innobella™ es una gama de consumibles originales ofrecidos por Brother.
El nombre "Innobella™" procede de las palabras "Innovación" y "Bella" y
es una representación de la tecnología "innovadora" que le proporciona
resultados de impresión "duraderos" y "bellos"
.
a. Introduzca el CD-ROM suministrado
en la unidad de CD-ROM.
Seleccione el idioma.
b. Haga clic en Instale MFL-Pro Suite y haga
clic en Sí si acepta los acuerdos de licencia.
a. Levante la cubierta del escáner hasta que quede
inmovilizada firmemente en la posición abierta.
a. Conecte el cable de
alimentación.
b. Cuando
aparezca
la pantalla
Registro en
línea, seleccione
las opciones que
desee y siga las
instrucciones
que irán
apareciendo en
pantalla.
a. Haga clic en Finalizar para
reiniciar el ordenador.
c. Siga las instrucciones que irán
apareciendo en pantalla:
c. Haga clic en OK.
a. Levante la cubierta
del escáner
hasta que quede
inmovilizada
firmemente en la
posición abierta.
c. Coloque con cuidado el cable USB a
través de la ranura para el cable hasta que
salga por la parte posterior del equipo.
d. Conecte el cable al Macintosh®.
a. Introduzca el CD-ROM suministrado en
la unidad de CD-ROM.
b. Haga doble clic en el icono Start Here OSX.
Los usuarios de Mac OS®X 10.3.x o
posterior, deben seguir en el paso 12.
12
FaceFilter Studio también le permite editar datos
fotográficos y añadir efectos fotográficos, como
la reducción de ojos rojos o la mejora del tono de
la piel.
Importante
El ordenador debe estar conectado a
Internet.
El equipo debe estar encendido y conectado
al ordenador.
•
•
a. Vuelva a abrir el menú principal
extrayendo y volviendo a introducir
el CD-ROM o haciendo doble clic
en el programa start.exe en el
directorio raíz.
b. De este modo, se abrirá el menú
principal del CD-ROM. Seleccione el
idioma y, a continuación, haga clic en
Más aplicaciones.
Instalación de FaceFilter Studio Help
15
a. Vaya a Inicio/
Todos los
programas/
Reallusion/
FaceFilter Studio
en el ordenador.
b. Haga clic en el botón
en la esquina superior
derecha de la pantalla
y, a continuación, haga
clic en Comprobar
actualizaciones para ir a la
página web de actualización
de Reallusion.
c. Haga clic en el
botón Download
(Descargar) y
seleccione la
carpeta donde
guardar el archivo.
d. Cierre FaceFilter Studio,
haga doble clic en el
archivo descargado
que se encuentra en la
carpeta que especificó
y siga las instrucciones
que aparecen en pantalla
para la instalación.
d. Levante la cubierta del escáner para liberar el
seguro inmovilizador a.
Empuje suavemente el
soporte de la cubierta
del escáner hacia
abajo by cierre
la cubierta del
escáner c.
a. Asegúrese de que el ordenador está encendido y de que ha iniciado sesión con derechos de administrador.
Importante
NO conecte el cable USB todavía.
Cierre todas las aplicaciones.
Asegúrese de que no hay ninguna tarjeta de memoria ni unidad de memoria flash
USB introducida.
La pantalla puede variar en función del sistema operativo que utilice.
El CD-ROM suministrado incluye ScanSoft™ PaperPort™ 11SE.
Este software es compatible solamente con Windows
®
2000 (SP4 o posterior), XP
(SP2 o posterior), XP Professional x64 Edition y Windows Vista
®
. Actualice el Service
Pack de Windows
®
con la versión más actual antes de instalar MFL-Pro Suite.
En Windows Vista
®
, cuando aparezca la pantalla Control de cuentas de usuario,
haga clic en Permitir.
•
•
•
•
•
•
•
b. Desenchufe el equipo.
d. Los usuarios de
Mac OS®X 10.2.4
a 10.2.8,deben
hacer clic en Añadir
y, a continuación,
seleccionar USB.
e. Seleccione el
nombre del modelo
y, a continuación,
haga clic en
Añadir.
f. Salga de Centro
de Impresión.
Una vez que se instala Presto!®
PageManager®, Brother ControlCenter2
dispondrá de la capacidad de OCR.
Con Presto!®PageManager®, podrá
escanear, compartir y organizar
fácilmente fotografías y documentos.
Los usuarios de Mac OS®X 10.2.4 a
10.3.8, deben seguir las instrucciones
en pantalla y descargar el software
desde el sitio web de Brother Solutions
Center.
13
Asegúrese de que el equipo está
conectado a la corriente y de que el equipo
Macintosh®está encendido. Debe iniciar
sesión con derechos de administrador.
Importante
Asegúrese de que no hay ninguna
tarjeta de memoria ni unidad de
memoria flash USB introducida.
Los usuarios de Mac OS®X 10.2.0 a
10.2.3, deben actualizar la versión a
Mac OS®X 10.2.4 o posterior. (Para
obtener la información más actualizada
referente a Mac OS®X, visite
http://solutions.brother.com/)
•
•
b. Conecte el cable USB a la
conexión USB marcada con el
símbolo . La conexión USB
está dentro del equipo, como se
muestra a continuación.
a. Haga doble clic en el icono Presto! PageManager y siga las
instrucciones en pantalla.
La instalación continuará automáticamente.
Las pantallas de instalación aparecen una tras otra.
Nota
Si la pantalla de Brother no
aparece automáticamente, vaya
a Mi PC (Equipo), haga doble
clic en el icono del CD-ROM y, a
continuación, haga doble clic en
start.exe.
Nota
Si aparece algún mensaje de
error durante la instalación de
software, ejecute Diagnóstico de
la Instalación ubicado en Inicio/
Todos los programas/Brother/
DCP-XXXX (DCP-XXXX es el
nombre del modelo).
c. Haga clic en el botón
FaceFilter Studio para
iniciar la instalación.
Nota
También puede instalar
BookScan&Whiteboard
Suite desde el menú
principal.
Nota
Para ver la Ayuda
de FaceFilter
Studio, vaya a
Inicio/Todos
los programas/
Reallusion/
FaceFilter
Studio/Ayuda de
FaceFilter Studio
en el ordenador.
Nota
La instalación tardará unos
minutos en completarse.
Tras la instalación, haga
clic en Reiniciar.
Antes de realizar la instalación
9
Instalación de MFL-Pro Suite
10
Conexión del cable USB
11
b. Conecte el cable USB a la conexión
USB marcada con el
símbolo . La
conexión USB
está dentro
del equipo,
como se
muestra.
c. Coloque con cuidado el cable USB a través
de la ranura para el cable hasta que salga
por la parte posterior del equipo. Conecte
el cable al
ordenador.
Importante
NO conecte el equipo
a un puerto USB de un
teclado o un hub USB sin
alimentación eléctrica.
Conecte el equipo
directamente al ordenador.
Compruebe que el cable no
obstaculice el cierre de la
cubierta, ya que se puede
producir un error.
•
•
Conexión del cable de alimentación
Importante
NO cancele ninguna
pantalla. La
instalación tardará
unos minutos en
completarse.
Finalización y reinicio
Así, concluye
el proceso de
instalación.
Instalación de aplicaciones opcionales compatibles con Reallusion, Inc
14
Antes de realizar la instalación
9
Conexión del cable USB
10
Importante
NO conecte el equipo
a un puerto USB de
un teclado o un hub
USB sin alimentación
eléctrica. Conecte el
equipo directamente al
Macintosh®.
Compruebe que el
cable no obstaculice el
cierre de la cubierta, ya
que se puede producir
un error.
•
•
e. Levante la cubierta del escáner para liberar el seguro
inmovilizador
a. Empuje suavemente el soporte de
la cubierta del escáner hacia abajo by cierre la
cubierta del escáner c.
Instalación de MFL-Pro Suite
11
Instalación de Presto!®PageManager®
12
Así, concluye
el proceso de
instalación.
2
1
3
Finalizar
Finalizar
2
1
3
