Inicio MFC-5490CN
Guía de configuración rápida
USA-SPA Versión 0
Antes de utilizar el equipo, es necesario leer esta Guía de configuración rápida para realizar la configuración e
instalación correctamente.
1

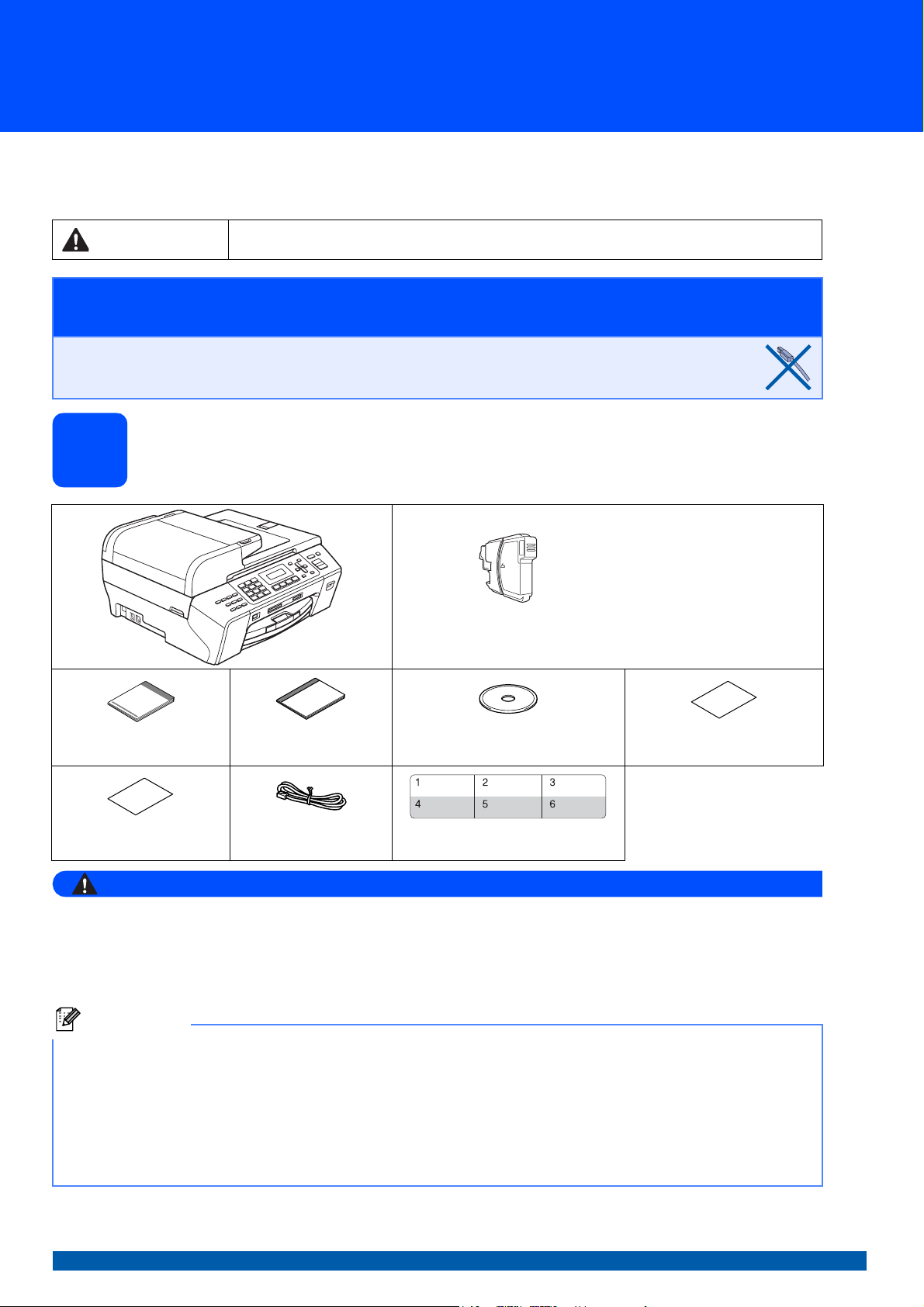

Desembalaje del equipo y comprobación de los componentes
ADVERTENCIA
En el embalaje del equipo se utilizan bolsas de plástico. Para evitar el riesgo de asfixia, mantenga las
bolsas fuera del alcane de bebés y niños.
aQuite la cinta de protección y la película que cubre el cristal de escáner.
bAsegúrese de que están todos los componentes.
ADVERTENCIA Las advertencias le informan sobre lo que debe hacer para evitar una posible lesión.
Importante
NO conecte todavía el cable USB (si está utilizando un cable
USB).
Cartuchos de tinta iniciales
[x4]
Negro
Amarillo
Cian
Magenta
Guía de configuración
rápida
Guía del usuario CD-ROM Formulario de pedido de
accesorios
Hoja de pruebas
(solamente para EE. UU.)
Cable de la línea
telefónica
Etiquetas de Marcación rápida
Nota
• Los componentes incluidos en la caja pueden variar según el país.
• Recomendamos guardar todos los materiales de embalaje y la caja por si tuviera que enviar el equipo.
• Es necesario que adquiera el cable de interfaz correcto para la interfaz que desea utilizar (conexión
mediante USB o red).
Cable USB
Asegúrese de utilizar un cable USB 2.0 (tipo A/B) cuya longitud no supere los 6 pies (2 metros).
Cable de red
Utilice un cable de par trenzado recto de categoría 5 (o superior) para la red Fast Ethernet 10BASE-T o 100BASE-TX.

2
2
Carga de papel de carta
normal/papel A4
aExtraiga la bandeja de papel a
completamente del equipo.
bAbra la cubierta de la bandeja de papel a.
cCon las dos manos, pulse y deslice
suavemente las guías laterales del papel ay,
a continuación, la guía de longitud del papel b
para que se adapte al tamaño del papel.
Asegúrese de que las marcas triangulares c
de las guías laterales del papel ay la guía de
longitud del papel bse alinean con la marca
correspondiente al tamaño de papel que está
utilizando.
dVentile bien la pila de papel para evitar que se
produzcan atascos y problemas de
alimentación de papel.
eIntroduzca suavemente el papel en la bandeja
de papel con la parte de impresión encarada
hacia abajo, primero el extremo de la parte
superior. Asegúrese de que el papel de la
bandeja no está arrugado.
fAjuste cuidadosamente las guías laterales de
papel con las dos manos. Compruebe que las
guías del papel toquen los bordes del papel.
1
1
3
2
3
1
Importante
No empuje el papel demasiado.
Nota
Cuando utilice papel de tamaño Legal, mantenga
pulsado el botón de guía universal amientras
desliza la parte delantera de la bandeja de papel
hacia el exterior.
1

3
gCierre la cubierta de la bandeja de papel.
Compruebe que el papel esté plano en la
bandeja y por debajo de la marca de capacidad
máxima de papel a.
hLentamente, coloque con firmeza la bandeja
de papel en el equipo.
iMientras mantiene la bandeja de papel en su
sitio, extraiga el soporte del papel ahasta que
éste quede ajustado y, a continuación,
despliegue la aleta de soporte del papel b.
1
1
2

4
3
Conexión del cable de
alimentación y de la línea
telefónica
aConecte el cable de alimentación.
bConecte el cable de la línea telefónica.
Conecte uno de los extremos del cable de la
línea telefónica a la conexión del equipo
marcada como LINE y el otro a la clavija
modular de pared.
Importante
Si está utilizando un cable USB, NO conecte
todavía el cable USB.
Importante
El cable de la línea telefónica SE DEBE
conectar a la conexión del equipo marcada
como LINE.
Nota
Si tiene la línea telefónica compartida con un
teléfono externo, establezca la conexión tal y
como se indica a continuación.
Antes de conectar el teléfono externo, extraiga la
cubierta protectora ade la conexión EXT. del
equipo.
1Extensión telefónica
2Teléfono externo
Nota
Si tiene una línea telefónica compartida con un
contestador automático externo, establezca la
conexión tal y como se indica a continuación.
Antes de conectar el contestador automático
externo, extraiga la cubierta protectora ade la
conexión EXT. del equipo.
Configure el modo de recepción en
Contestador ext. si dispone de un
contestador automático externo. Consulte
Selección del modo de recepción
en la página 8. Para obtener información
detallada, consulte Conexión de un TAD
(contestador automático) externo en el
capítulo 7 de la Guía del usuario.
11
22
1
1

5
4
Instalación de los
cartuchos de tinta
ADVERTENCIA
Si le entra tinta en los ojos, láveselos con agua
inmediatamente y consulte a un médico si se
le irritan.
aAsegúrese de que el equipo está encendido.
En la pantalla LCD aparecerá el texto:
No Cartridge
Open ink cartridge...
(No hay cartucho.)
(Abra la cubierta...)
bAbra la cubierta del cartucho de tinta a.
c Extraiga la pieza de protección de color verde a .
dDesempaque el cartucho de tinta.
eGire el mando verde de la cubierta amarilla de
protección en el sentido de las agujas del reloj
hasta que haga clic para liberar el cierre
hermético, a continuación, extraiga la
cubierta a.
fCompruebe que el color de la palanca a
coincida con el color del cartucho b, como se
indica en el diagrama siguiente.
gInstale cada cartucho de tinta en la dirección
de la flecha que aparece en la etiqueta.
Nota
No se deshaga de la pieza de protección de color
verde. La necesitará en caso de que transporte el
equipo.
1
1
1
1
1
2

6

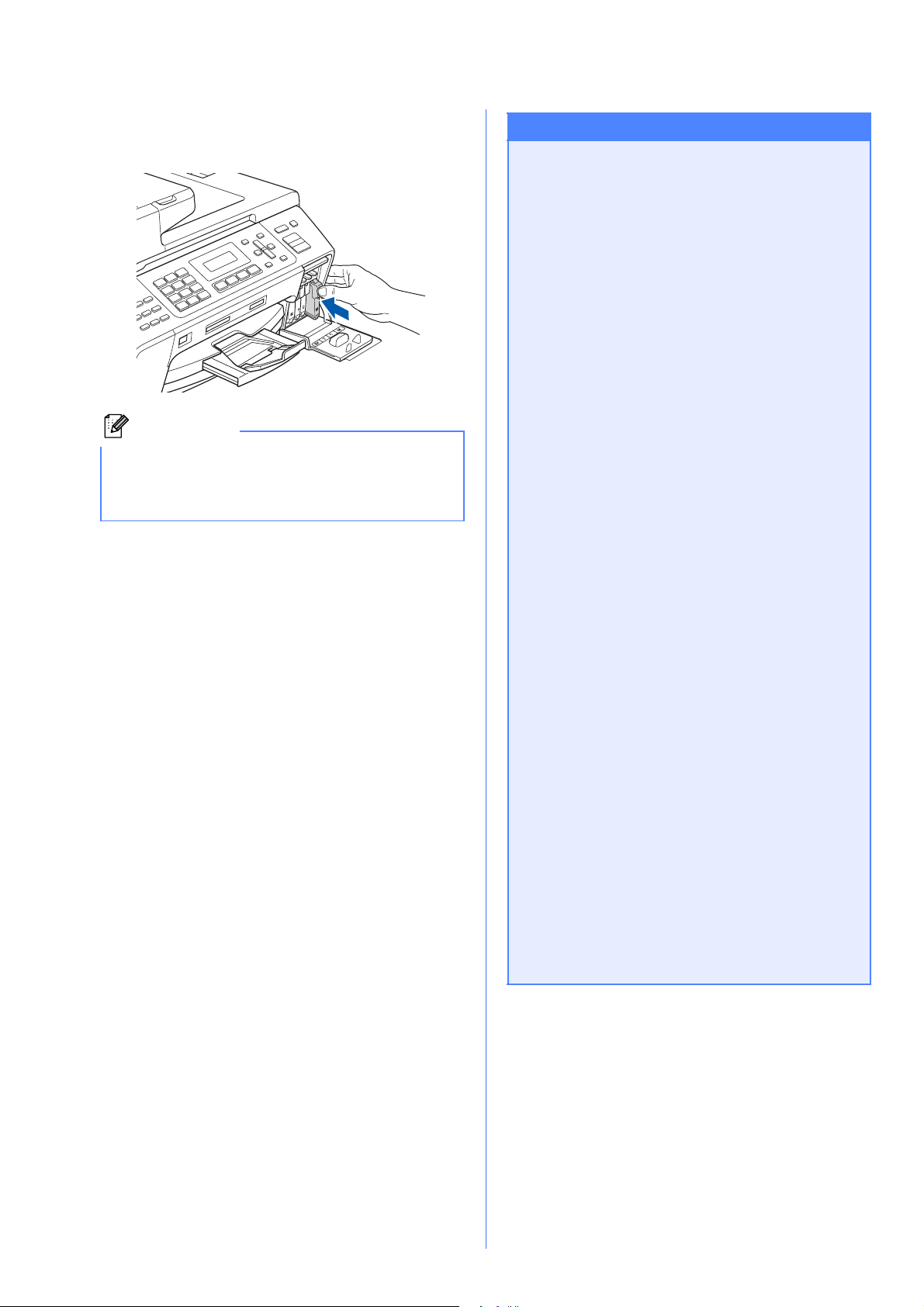

h Empuje suavemente el cartucho de tinta hasta
que haga clic. Una vez instalados los cartuchos
de tinta, cierre la cubierta del cartucho de tinta.
Nota
El equipo preparará el sistema de tubos de tinta
para la impresión. Este proceso tardará
aproximadamente unos minutos. No apague el
equipo.
Importante
• NO extraiga los cartuchos de tinta si no los
va a cambiar. Si lo hace, puede reducir la
cantidad de tinta disponible y el equipo no
sabrá cuánta tinta queda en el cartucho.
• NO agite los cartuchos de tinta. Si se
mancha la piel o la ropa con la tinta, lávese
de inmediato con jabón o detergente.
• NO introduzca ni retire los cartuchos
repetidamente. De lo contrario, la tinta
podría derramarse fuera del cartucho.
• Si mezcla los colores instalando un
cartucho de tinta en la posición incorrecta,
limpie el cabezal de impresión varias veces,
después de corregir la instalación del
cartucho. (Consulte Limpieza del cabezal de
impresión en el apéndice B de la Guía del
usuario).
• Una vez abierto el cartucho de tinta,
instálelo en el equipo y utilícelo como
máximo durante seis meses a partir de la
fecha de instalación. Utilice exclusivamente
cartuchos de tinta cerrados hasta la fecha
de caducidad indicada en el embalaje.
• NO desmonte o fuerce el cartucho de tinta,
de lo contrario puede provocar que la tinta
se salga del cartucho.
• Brother recomienda encarecidamente que
no se rellenen los cartuchos de tinta
suministrados con el equipo. Se
recomienda también que se sigan utilizando
solamente cartuchos de tinta de repuesto
genuinos de la marca Brother. El uso o el
intento de uso de tintas o cartuchos de tinta
posiblemente incompatibles en el equipo
pueden dañar el equipo y generar una baja
calidad de impresión. Nuestra garantía no
cubre ningún problema provocado por el
uso de tinta o de cartuchos de tinta de
terceros no autorizados. Para proteger la
inversión y garantizar la calidad de
impresión, siga sustituyendo los cartuchos
de tinta usados con consumibles genuinos
de la marca Brother.

7
5
Comprobación de la
calidad de impresión
aCuando el proceso de preparación finaliza, la
pantalla LCD muestra el mensaje
Set Paper and
Press Start
(Poner papel y)
(Pulsar Start)
Pulse Color Start.
bCompruebe la calidad de los cuatro bloques de
color aen la hoja.
(negro/amarillo/cian/magenta)
cSi todas las líneas aparecen nítidas y visibles,
pulse 1(Yes (Sí)) en el teclado de marcación
para finalizar la comprobación de calidad.
Si observa que faltan líneas cortas,
pulse 2(No (No)) en el teclado de marcación y
vaya al paso d.
dEn la pantalla LCD se le preguntará si la
calidad de impresión es correcta para negro y
color. Pulse 1(Yes (Sí)) o 2(No (No)) en el
teclado de marcación.
Black OK?
1.Yes 2.No
(Correcto Negro?)
(1.Si 2.No)
Después de pulsar 1(Yes (Sí)) o 2(No (No))
para negro y color, la pantalla LCD muestra:
Start Cleaning?
1.Yes 2.No
(Limpiar ahora?)
(1.Si 2.No)
ePulse 1(Yes (Sí))y , a continuación, el equipo
comenzará a limpiar los colores.
fUna vez concluida la limpieza, pulse
Color Start. El equipo comenzará a imprimir
de nuevo la hoja de comprobación de la
calidad de impresión. Vuelva al paso b.
6
Selección del idioma
(si es necesario)
aPulse Menu.
bPulse 0.
cPulse 0.
dPulse ao bpara seleccionar el idioma.
Pulse OK.
ePulse Stop/Exit.
Correcta
Baja calidad
1
1

8
7
Selección del modo de recepción
El modo de recepción correcto se determina mediante los dispositivos externos y los servicios de suscripción
telefónicos (servicio de contestador, timbre distintivo, etc.) que tenga (o que vaya a utilizar) en la misma línea que
el equipo Brother.
aPulse Menu.
bPulse 0.
cPulse 1.
dPulse ao bpara seleccionar el modo de recepción.
Pulse OK.
ePulse Stop/Exit.
¿Utilizará un número de timbre distintivo para la recepción de faxes?
Brother utiliza el término "timbre distintivo", pero otras compañías telefónicas tienen otros nombres para este
servicio, como tono personalizado, RingMaster, timbre personalizado, timbre para adolescentes, identificación
de llamada y timbre inteligente. Consulte Timbre distintivo en el capítulo 7 de la Guía del usuario para obtener
instrucciones sobre la configuración del equipo utilizando esta función.
¿Utilizará el servicio de contestador en la misma línea telefónica que el equipo Brother?
Si tiene el servicio de contestador en la misma línea telefónica que el equipo Brother, es muy probable que
esta función y el equipo Brother entren en conflicto al recibir llamadas entrantes. Consulte Correo de voz en el
capítulo 7 de la Guía del usuario para obtener instrucciones sobre la configuración del equipo utilizando este
servicio.
¿Utilizará un contestador automático en la misma línea telefónica que el equipo Brother?
El contestador automático (TAD) contestará automáticamente todas las llamadas. Los mensajes de voz se
almacenan en el TAD externo y los mensajes de fax se imprimen. Seleccione Contestador ext. como el
modo de recepción. Consulte las instrucciones que aparecen a continuación.
¿Utilizará el equipo Brother en una línea de fax dedicada?
El equipo contestará automáticamente todas las llamadas de fax. Seleccione Sólo fax como el modo de
recepción. Consulte las instrucciones que aparecen a continuación.
¿Utilizará el equipo Brother en la misma línea que el teléfono?
¿Desea recibir llamadas de voz y faxes automáticamente?
El modo de recepción Fax/Tel se utiliza al compartir el equipo Brother y el teléfono en la misma línea.
Seleccione Fax/Tel como el modo de recepción. Consulte las instrucciones que aparecen a
continuación.
Nota importante: no podrá recibir mensajes de voz en el servicio de contestador ni en un contestador
automático si selecciona el modo Fax/Tel.
Espera recibir muy pocos faxes
Seleccione Manual como el modo de recepción. Así, controlará personalmente la línea telefónica y
tendrá que contestar cada llamada usted mismo. Consulte las instrucciones que aparecen a
continuación.
Para obtener información detallada, consulte Uso de los modos de recepción en el capítulo 6 de la Guía
del usuario.

9
8

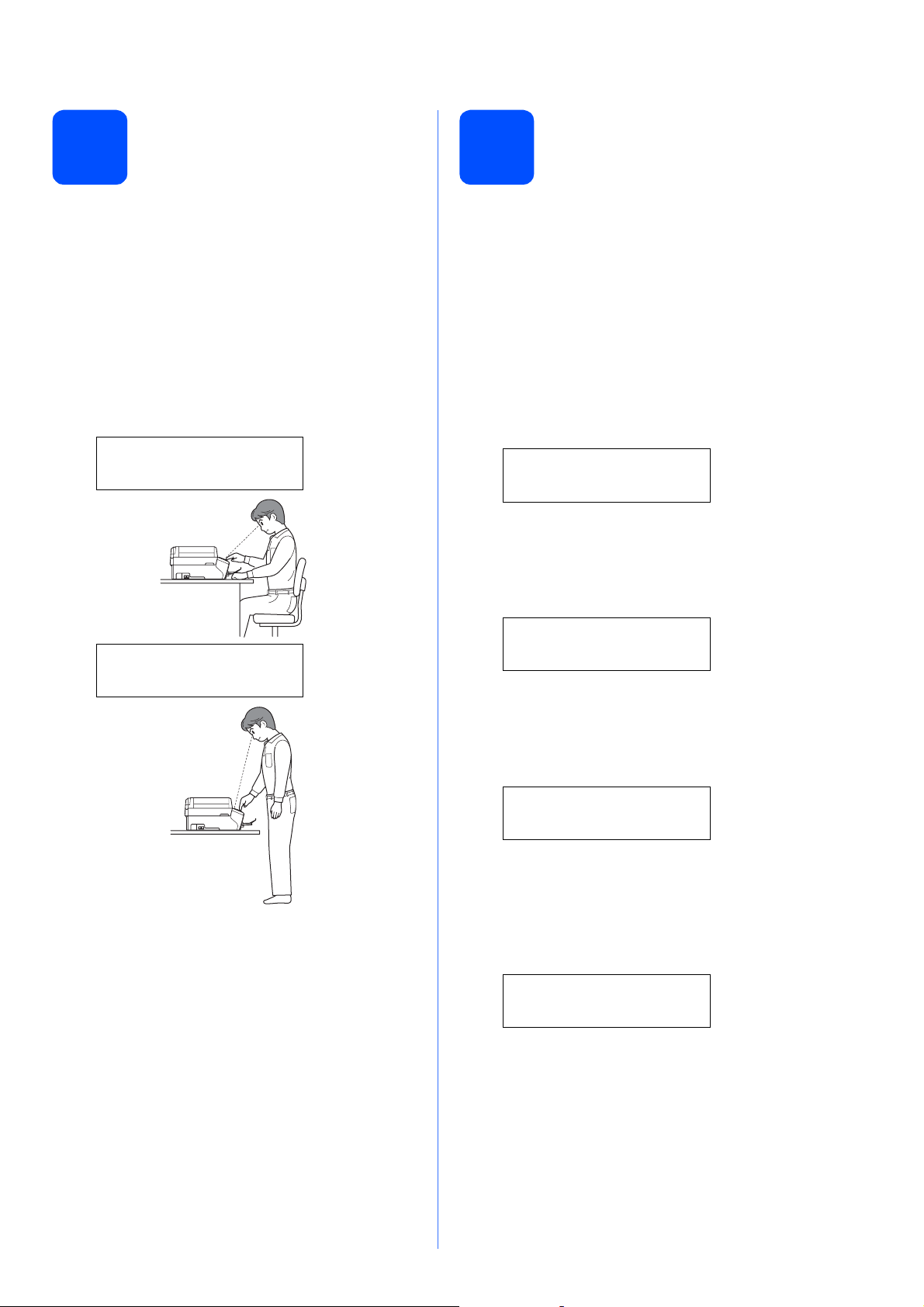

Configuración del
contraste de la pantalla
LCD (si es necesario)
Si tiene dificultades para leer la pantalla LCD desde
su posición, pruebe a cambiar la configuración de
contraste.
aPulse Menu.
bPulse 1.
cPulse 7.
d Pulse a o b para seleccionar Claro o Oscuro .
Selec. ab y OK
Claro
Contraste LCD
Oscuro
ePulse OK.
fPulse Stop/Exit.
9
Configuración de la fecha
y la hora
El equipo muestra la fecha y la hora y si configura la
función Iden. estación, se añadirán la fecha y la hora
a cada fax que envíe.
aPulse Menu.
bPulse 0.
cPulse 2.
dIntroduzca los dos últimos dígitos del año en el
teclado de marcación y, a continuación, pulse
OK.
Fecha y hora
Año:2008
(Por ejemplo, introduzca 08para 2008).
eIntroduzca los dos dígitos del mes con el
teclado de marcación y, a continuación, pulse
OK.
Fecha y hora
Mes:03
(Por ejemplo, introduzca 03para marzo).
fIntroduzca dos dígitos para el día con el
teclado de marcación y, a continuación, pulse
OK.
Fecha y hora
Día:01
(Por ejemplo, introduzca 01para el primer día
del mes).
gIntroduzca la hora en formato de 24 horas con
el teclado de marcación y, a continuación,
pulse OK.
Fecha y hora
Hora:15:25
(Por ejemplo, introduzca 15, 25para las 3:25
p.m).
hPulse Stop/Exit.

10
10
Configuración de la
función Iden. estación
Es conveniente que guarde su nombre y número de
fax para que aparezcan impresos en todas las
páginas de los faxes que envíe.
aPulse Menu.
bPulse 0.
cPulse 3.
dIntroduzca el número de fax (20 dígitos como
máximo) con el teclado de marcación y, a
continuación, pulse OK.
eEscriba su nombre (20 caracteres como
máximo) con el teclado de marcación y, a
continuación, pulse OK.
fPulse Stop/Exit.
Nota
• Consulte en la siguiente tabla el método para
introducir su nombre.
• Si tiene que introducir un carácter que está
incluido en la misma tecla que el carácter
precedente, pulse cpara mover el cursor hacia
la derecha.
• Si ha introducido una letra incorrectamente y
desea cambiarla, pulse do cpara colocar el
cursor debajo del carácter incorrecto y, a
continuación, pulse Clear/Back.
Pulse la
tecla
Una
vez
Dos
veces
Tres
veces
Cuatro
veces
2ABC2
3DEF 3
4GH I 4
5JKL5
6MNO6
7PQRS
8TUV8
9WX Y Z
Nota
Si comete un error y desea iniciar el proceso de
nuevo, pulse Stop/Exit y vuelva al paso a.
Para obtener información detallada,
consulte Introducción de texto en el
apéndice C de la Guía del usuario.
Nota
(Solamente para EE. UU.)
La ley estadounidense de protección de los
consumidores de telefonía (Telephone Consumer
Protection Act, TCPA) de 1991 considera ilegal
que una persona utilice un ordenador o
dispositivo electrónico para enviar mensajes a
través de equipos de fax telefónicos, a no ser que
tales mensajes presenten con claridad, en el
margen de la parte superior o inferior de cada
página transmitida, o bien en la primera página de
la transmisión, la fecha y hora en que se envía,
así como una identificación de la empresa,
entidad o individuo que envía el mensaje y el
número de teléfono de los equipos remitentes, o
bien de la empresa, entidad o individuo.
