BRV Móveis BPP 06-205 User manual

1
COD BR: BPP 06-205, BPP 06-208
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3
V : 02/19
Sumário
Resumen
Summary

X
Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
4

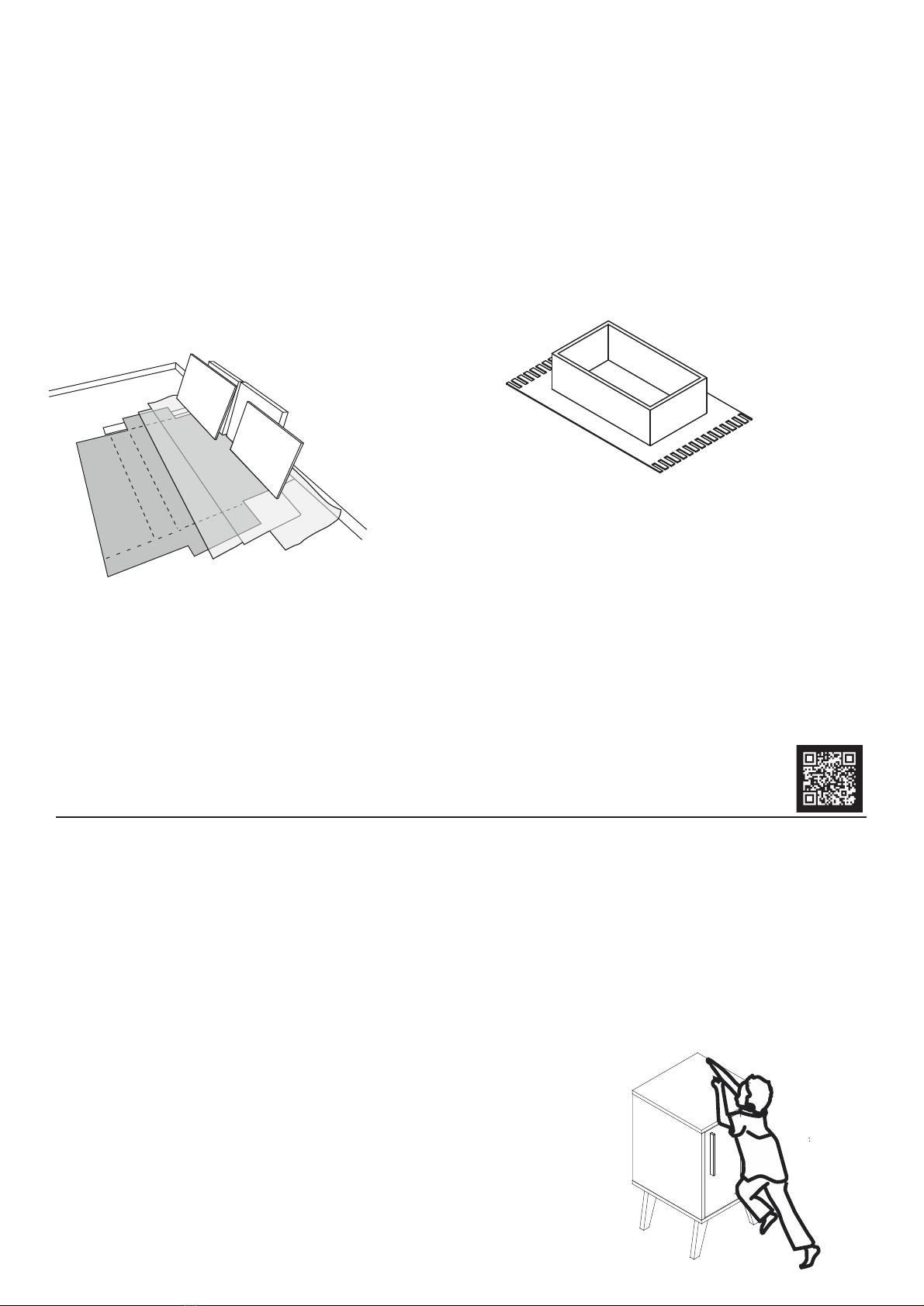

Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents

Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
Slightly dampened cloth and after a dry cloth, do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Limpeza
Cleanig
Limpieza
5
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To improve assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.
Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 330 A: 585 P: 350 mm
Dimensions:
W: 12.99 H: 23.03 D: 13.78 inches
L: 330 A: 585 P: 350 mm

COD BR: BPP 06-205, BPP 06-208
03 04
PÉS 4
008 FEET PIES
4
008 4 008
6
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIóN CANTIDAD
PART DESCRIPTION QTY
BASE
TAMPO
LATERAL ESQUERDA
LATERAL DIREITA
COSTA
1
1
1
2
1
001
002
003
004
007
PRATELEIRA 1
005
BASE
TOP
LEFT SIDE
RIGHT SIDE
BACK
SHELF
BASE
TAPA
LATERAL IZQUIERDA
LATERAL DERECHA
REVÉS
REPISA
PORTA 1
006 DOOR PUERTA
1
1
1
2
1
001
002
003
004
007
1
005
1
006
1
1
1
2
1
001
002
003
004
007
1
005
1
006
01
05
06
08
07
07

EF 000025 X 2
EF 000043 X 2
EF 000106 x 8
3,5X14 CC EF 000112 x 2
3,5X16 CF PUXADOR x 1
HANDLE x 1
MANIJA x 1
8x30
10x10C/C
4X16
4X50 CC
Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
EF 000557 x 16
TAPA FUROS x 4
STICKER x 4
TAPAS PLÁSTICAS x 4
GIZ x 01
CHALK x 01
TIZA x 01
7
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000216 X 4 EF 000033 x 12
EF 000132 x 4
EF 000094 X 4 EF 000168 X 20
Cola
Glue
Pegamento
EF 000008 x 1

PASSO 1 / STEP 1 / PASO 1
8
A= 5 KG - 11LB
Insira a ferragem EF 000094 na peça 02.
Insert hardware EF 000094 into piece 02.
Añade el herraje EF 000094 en la pieza 02.
EF 000094
A
A
A
02

Use a cola antes de inserir a ferragem EF 000033 na peça 05.
Use the glue before connecting hardware EF 000033 into piece 05.
Utilice el pegamento antes de añadir el herraje EF 000033 en la pieza 05.
Fixe a ferragem EF 000025 na peça 04 utilizando a ferragem EF 000106.
Attach hardware EF 000025 at piece 04 using hardware EF 000106.
Fije el herraje EF 000025 en la pieza 04 utilizando el herraje EF 000106.
EF 000106
EF 000025
Fixe o puxador usando a ferragem EF 000112. Fixe a
ferragem EF 000043 usando a ferragem EF 000106.
Fix the handle using hardware EF 000112. Fix hardware
EF 000043 using hardware EF 000106.
Fije la manija utilizando el herraje EF 000112. Fije el
herraje EF 000043 utilizando el herraje EF 000106.
EF 000112
EF 000044
PUXADOR
HANDLE
MANIJA
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
9
Insira a ferragem EF 000033 nas peças 03, 04 e 05.
Insert hardware EF 000033 into pieces 03, 04 and 05.
Añade el herraje EF 000033 en las piezas 03, 04 y 05.
03
04
05
04
06

01
01
EF 000025
Por favor, observe a posição da ferragem EF 000025
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF000025.
Fixe os pés (peças 08) na peça 01 usando a ferragem EF 000557.
Fix the feet (pieces 08 at piece 01 using hardware EF 000557.
Fije los pies ( piezas 08) en la pieza 01 utilizando el herraje EF000557.
EF 000557
Use a cola (EF 000008) antes de conectar as peças 03, 04 e 05.
Use the glue (EF 000008) before connecting pieces 03, 04 e 05.
Utilice el pegamento (EF 000008) antes de juntar las piezas 03, 04 e 05.
EF 000008
PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
PASSO 7 / STEP 7 / PASO 7
10
Fixe as partes montadas nos passos 3 e 4 utilizando a ferragem EF 000132.
Conecte a peça 02, insira a ferragem EF 000216 e gire para apertar.
Fix parts assembled on step 3 and 4 using hardware EF 000132. Connect
piece 02, insert hardware EF 000216 and turn to tighten.
Fije las partes armadas en los pasos 3 y 4 utilizando el herraje EF 000132.
Fije la pieza 02, inserte el herraje EF 000216 y gire para apretar
05
04
03
08
02
03

PASSO 9 / STEP 9 / PASO 9
PASSO 10 / STEP 10 / PASO 10
Fixe a peça 06 ao móvel montado.
Fix piece 06 at the assembled furniture.
Fije la pieza 06 al mueble armado.
Fixe as peças 07 ao móvel utilizando a ferragem EF 000168.
Fix pieces 07 at the furniture using hardware EF 000168.
Fije las piezas 07 al mueble utilizando el herraje EF 000168.
11
07
07
06
