BRV Móveis BR 398 User manual

1
COD BR: BR 398
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3
V : 9/19
Sumário
Resumen
Summary

X
Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
4
Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents

Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
Slightly dampened cloth and after a dry cloth, do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Limpeza
Cleaning
Limpieza
5
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To improve assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.
Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 1350 A: 700 P: 30 mm
Dimensions:
W: 53.14 H: 27.55 D: 1.18 inches
L: 1350 A: 700 P: 30 mm
Dimensões:
Dimensiones:
L: 1350 A: 540 P: 900 mm
Dimensions:
W: 53.14 H: 21.25 D: 11.57 inches
L: 1350 A: 540 P: 294 mm
Dimensões:
Dimensiones:
L: 535 A: 314 P: 381 mm
Dimensions:
W: 21.06 H: 12.36 D: 15.00 inches
L: 535 A: 314 P: 381 mm

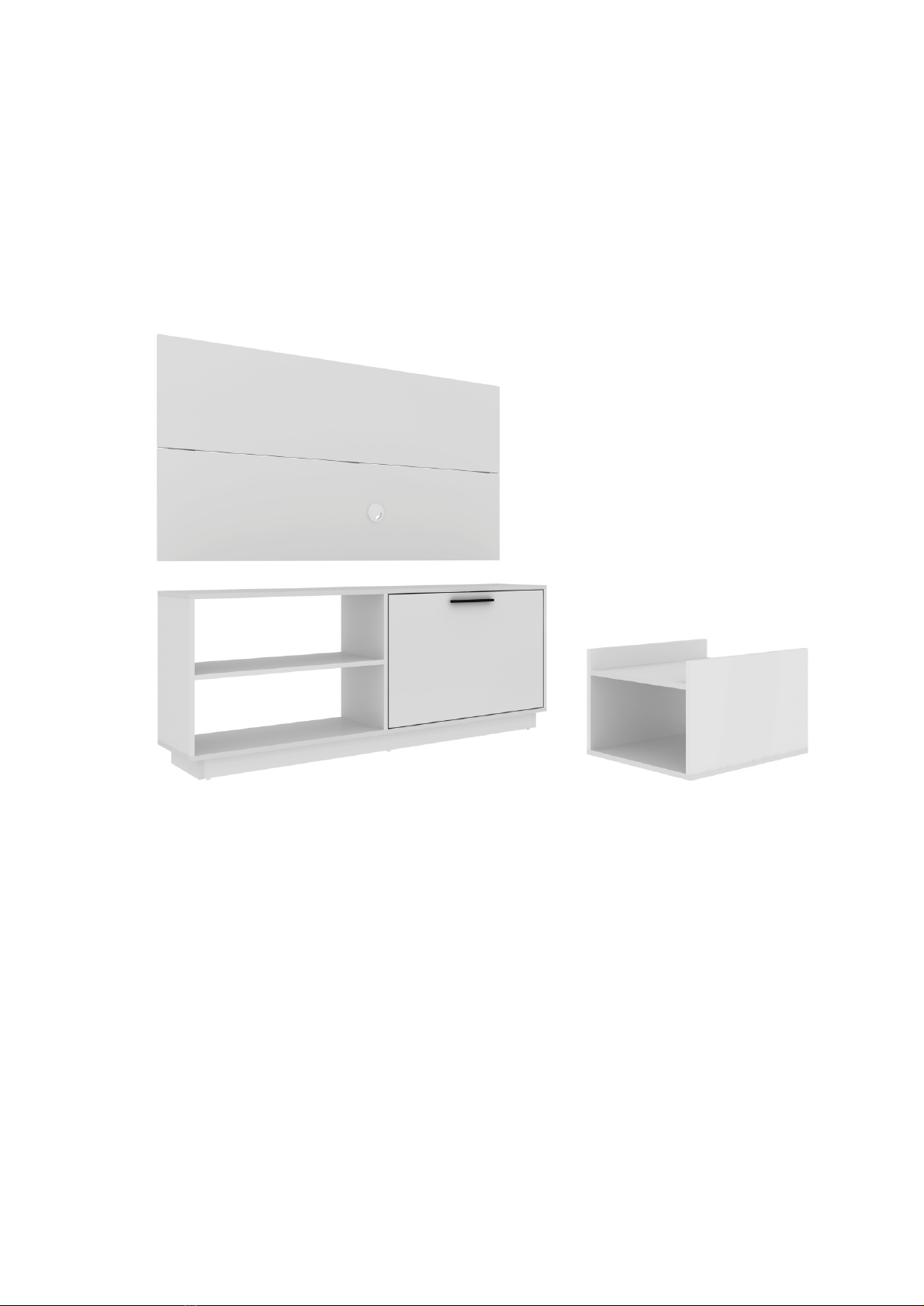

Painel / TV Panel
Rack / TV Stand
Mesa de centro / Center table

COD BR: BR 398
BASE MESA DE CENTRO CENTER TABLE BASE BASE MESA DE CENTRO
LATERAL DIREITA RACK TV STAND RIGHT SIDE LATERAL DERECHA RACK
TAMPO RACK
TRAVESSA PAINEL
TV STAND LEFT TOP
TV PANEL TRAVERSE
TAPA RACK
TRAVESAÑO PANEL TV
TAMPO MESA DE CENTRO CENTER TABLE TOP TAPA MESA DE CENTRO
PAINEL TV SUPERIOR
LATERAL ESQUERDA/DIVISÓRIA RACK
UPPER TV PANEL
TV STAND LEFT SIDE/ PARTITION
PANEL TV SUPERIOR
LATERAL IZQUIERDA / PARTICIÓN RACK
008 008 008
6
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIÓN CANTIDAD
PART DESCRIPTION QTY
BASE RACK
LATERAL MESA DE CENTRO
1
1
1
2
1
001
002
003
004
007
PORTA RACK 1
005
TV STAND BASE
CENTER TABLE SIDE
TV STAND DOOR
BASE RACK
LATERAL MESA DE CENTRO
PUERTA RACK
1
006
PRATELEIRA RACK TV STAND SHELF REPISA RACK
1
PAINEL TV INFERIOR
1
2
1
1
009
010
011
012
013
LOWER TV PANEL PANEL TV INFERIOR
RODAPÉ MAIOR RACK TV STAND LONGER BASEBOARD RODAPIE MAYOR RACK
2
1
1
1
2
1
1
1
1
1
2
1
1
2
1
1
1
2
1
1
1
1
1
2
1
1
2
001
002
003
004
007
005
006
009
010
011
012
013
001
002
003
004
007
005
006
009
010
011
012
013
PAINEL / TV PANEL
RACK / TV STAND MESA DE CENTRO / CENTER TABLE
014 RODAPÉ MENOR RACK TV STAND LOWER BASEBOARD RODAPIE MENOR RACK
2 2 2
014 014
015 COSTAS TV STAND BACK REVÉS RACK
1 1 1
015 015
01
02
03 03 03
04
05
06
07
08 08
09
10
11 11 12
13
15
14 14

8x30
4X50 CC
3,5X14 CC
10X10 C/C
Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
EF 000241
x 12
8x20
EF 000061 X 8
EF 000106 x 44
PÉS REDONDOS x 10
ROUND FEET x 10
PIES REDONDOS x 10
TAPA FUROS x 17
STICKER x 17
TAPAS PLÁSTICAS x 17
GIZ x 1
CHALK x 1
TIZA x 1
7
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000216 X 14 EF 000033 x 24
EF 000132 x 10
EF 000094 X 14 EF 000168 X 34
EF 000015 X 3 3X25 CC
EF 000381 X 2
SOPORTE PLASTICO x 1
SUPORTE PLÁSTICO x 1
PLASTIC SUPPORT x 1
3,5X25 CC
EF 000404 x 12
PUXADOR x 1
HANDLE x 1
MANIJA x 1
EF 000025 X 2
EF 000043 X 2

PASSO 1 / STEP 1 / PASO 1
8
A= 14KG - 30.86LB
Insira a ferragem EF 000094 nas peças 02, 08 e 11.
Insert hardware EF 000094 into pieces 02, 08 and 11.
Añade el herraje EF 000094 en las piezas 02, 08 y 11.
EF 000094
B= 6KG - 13.22LB
A
B
B
B
B
B
48"
Insira o suporte plástico na peças 02.
Insert the plastic support into piece 02.
Añade el soporte plastico en la pieza 02.
SOPORTE PLASTICO
SUPORTE PLÁSTICO
PLASTIC SUPPORT
02
11
11
08
08

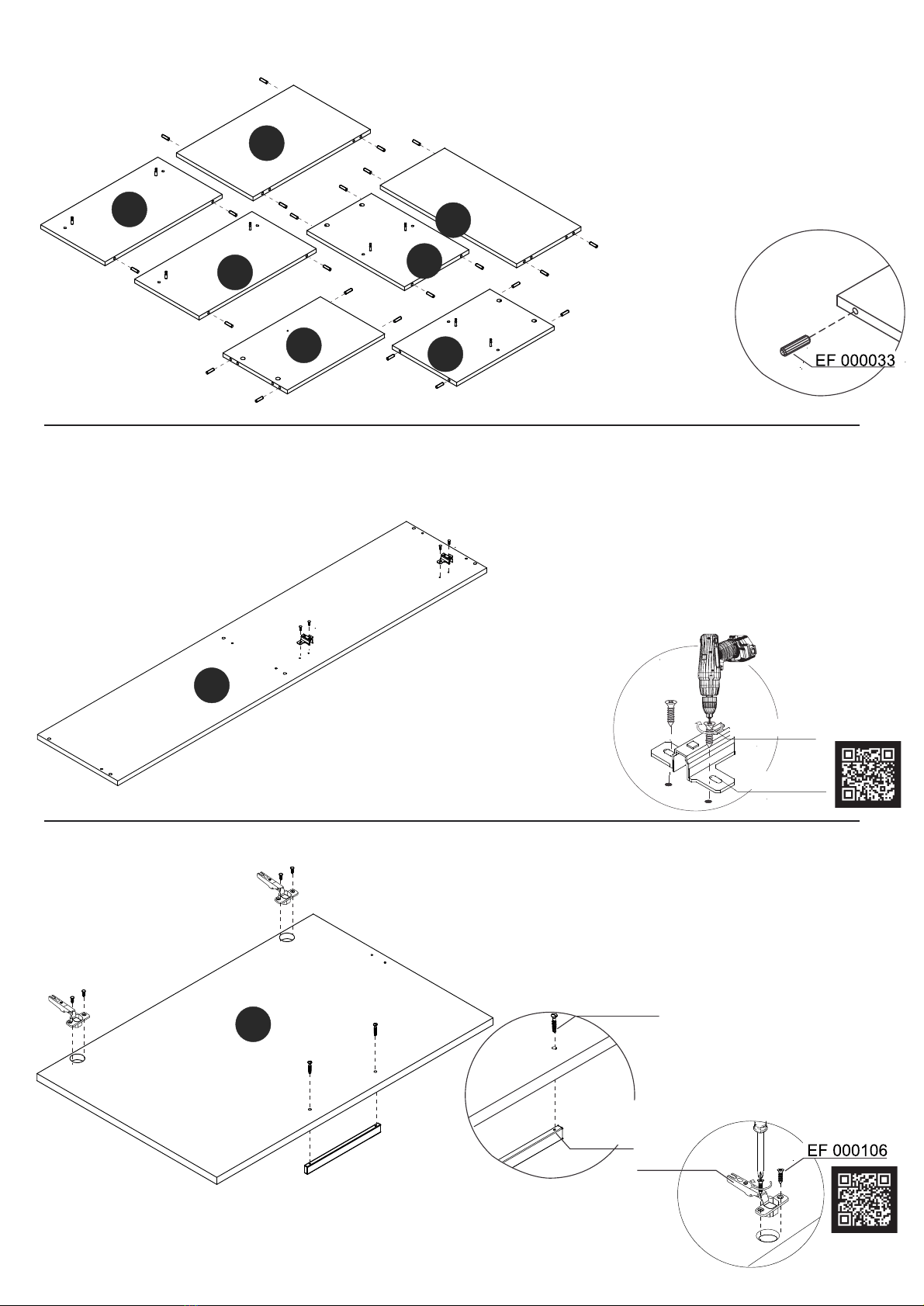

Insira a ferragem EF 000033 nas peças 04, 05, 08, 11 e 12.
Insert hardware EF 000033 into pieces 04, 05, 08, 11 and 12.
Añade herraje EF 000033 en las piezas 04, 05, 08, 11 y 12.
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
9
Fixe a ferragem EF 000025 na peça 01 utilizando a ferragem EF 000106.
Attach hardware EF 000025 at piece 01 using hardware EF 000106.
Fije el herraje EF 000025 en la pieza 01 utilizando el herraje EF 000106.
EF 000106
EF 000025
PUXADOR
HANDLE
MANIJA
EF 000381
EF 000043
Fixe o puxador usando a ferragem EF 000381. Fixe a
ferragem EF 000043 usando a ferragem EF 000106.
Fix the handle using hardware EF 000381. Fix hardware
EF 000043 using hardware EF 000106.
Fije la manija utilizando el herraje EF 000381. Fije el
herraje EF 000043 utilizando el herraje EF 000106.
08
08
12
11
11
05
04
01
06

EF 000015
PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
PASSO 7 / STEP 7 / PASO 7
10
09
10

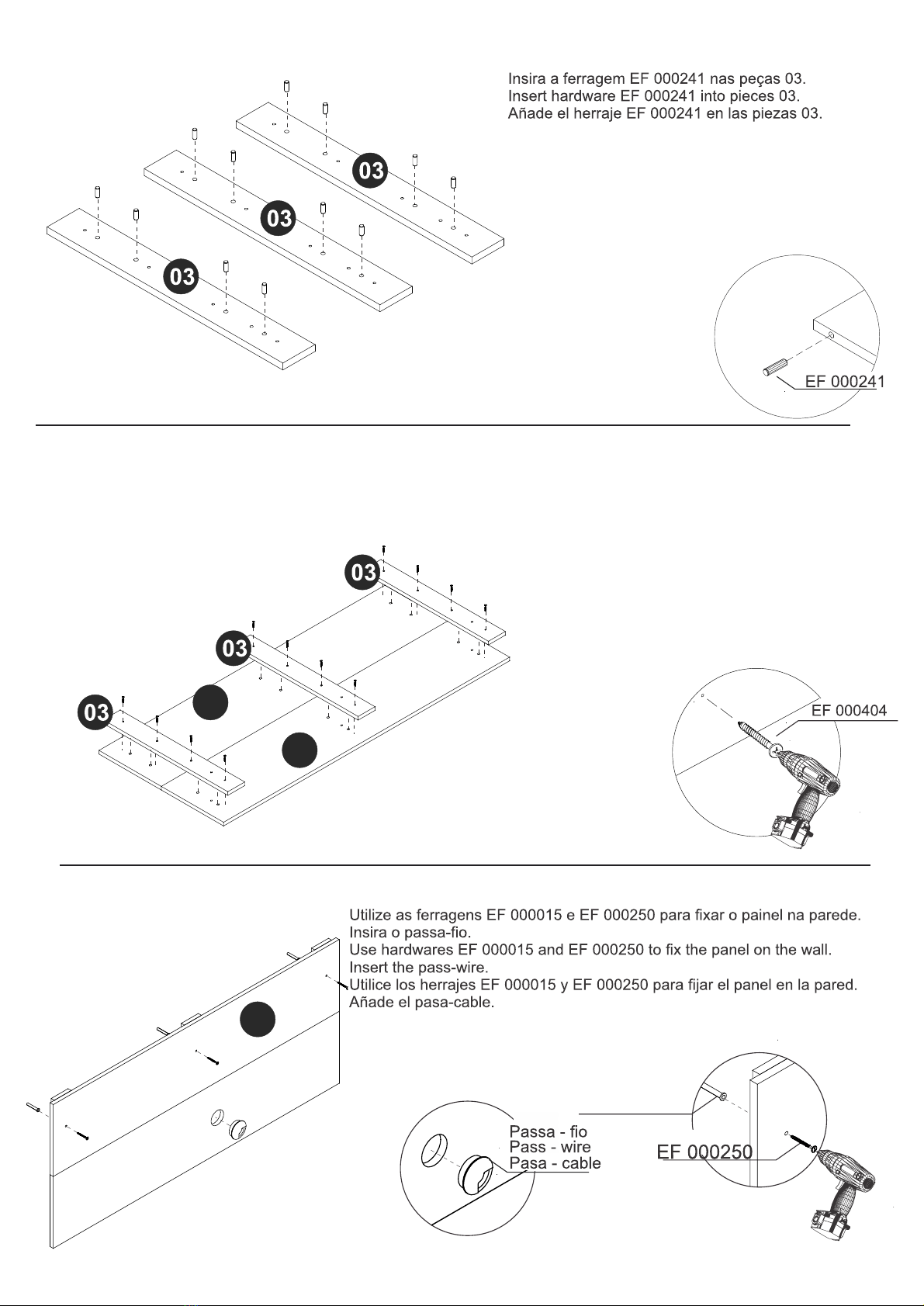

Fixe as peças 03, 09 e 10 utilizando a ferragem EF 000404.
Attach pieces 03, 09 and 10 using hardware EF 000404.
Fije las piezas 03, 09 y 10 utilizando el herraje EF 000404.
10

Fixe os pés utilizando a ferragem EF 000168.
Attach the feet using hardware EF 000168.
Fije los pies utilizando el herraje EF 000168.
EF 000168
Pés redondos
Pies redondos
Round feet
07

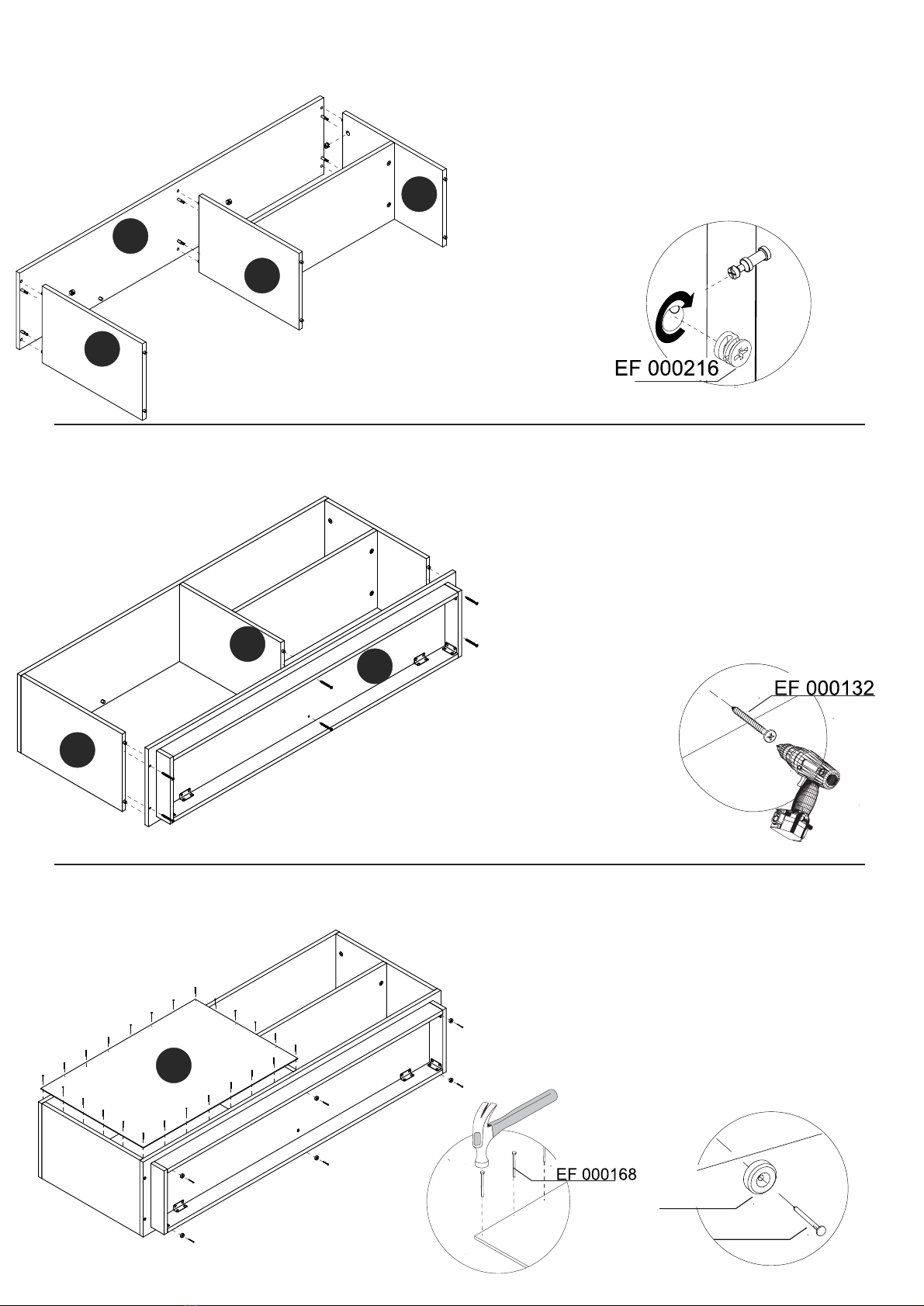

Conecte as peças 08 e 12, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 08 and 12, insert hardware EF 000216 and turn to tighten.
Junte las piezas 08 y 12, añade el herraje EF 000216 y gire para apretar.
PASSO 9 / STEP 9 / PASO 9
PASSO 10 / STEP 10 / PASO 10
11
12
08
08
Conecte a peça 07 utilizando a ferragem EF 000132.
Connect piece 07 using hardware EF 000132.
Junte la pieza 07 utilizando el herraje EF 000132.
08
08
07

05
11
11
Conecte as peças 05 e 11, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 05 and 11, insert hardware EF 000216 and turn to tighten.
Junte las piezas 05 y 11, añade el herraje EF 000216 y gire para apretar.
12
PASSO 13 / STEP 13 / PASO 13

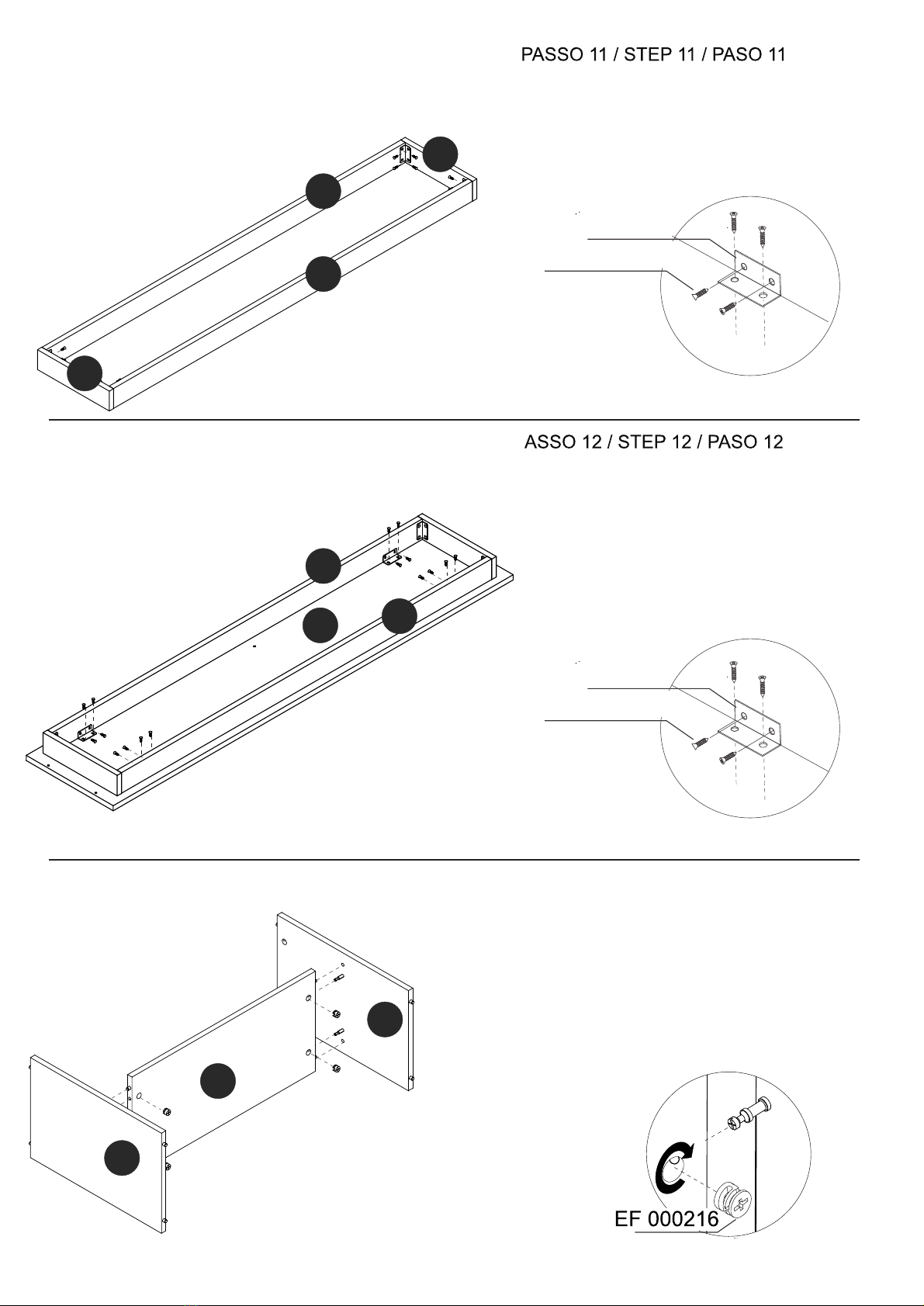

Conecte as peças 13 e 14, utilizando as ferragens EF 000061 e EF 000106.
Connect pieces 13 and 14, using hardwares EF000061 and EF 000106.
Junte las piezas 13 y 14, utilizando los herrajes EF000061 y EF 000106.
13
13
14
14
EF 000061
EF 000106
Conecte a peça 01 utilizando as ferragens EF 000061 e EF 000106.
Connect piece 01 using hardwares EF000061 and EF 000106.
Junte la pieza 01 utilizando los herrajes EF000061 y EF 000106.
EF 000061
EF 000106
13
13
01

Conecte as peças 02, 04 e 11, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 02, 04 and 11, insert hardware EF 000216 and turn to tighten.
Junte las piezas 02, 04 y 11, añade el herraje EF 000216 y gire para apretar.
Fixe a peça 15 e os pés utilizando a ferragem EF 000168.
Attach piece 15 and the feet using hardware EF 000168.
Fije la pieza 15 y los pies utilizando el herraje EF 000168.
EF 000168
Pés redondos
Pies redondos
Round feet
15
PASSO 16 / STEP 16 / PASO 16
PASSO 14 / STEP 14/ PASO 14
PASSO 15 / STEP 15 / PASO 15
13
Conecte as partes montadas nos passos 13 e 15 utilizando a ferragem EF 000132.
Connect the parts assembled in steps 13 and 15 using hardware EF 000132.
Junte las partes armadas en los pasos 13 y 15 using hardware EF 000132.
02
11
11
04
11
04
01

articuladores
articulators
articuladores
articuladores
articulators
articuladores
PASSO 17 / STEP 17 / PASO 17
PASSO 18 / STEP 18 / PASO 18
14

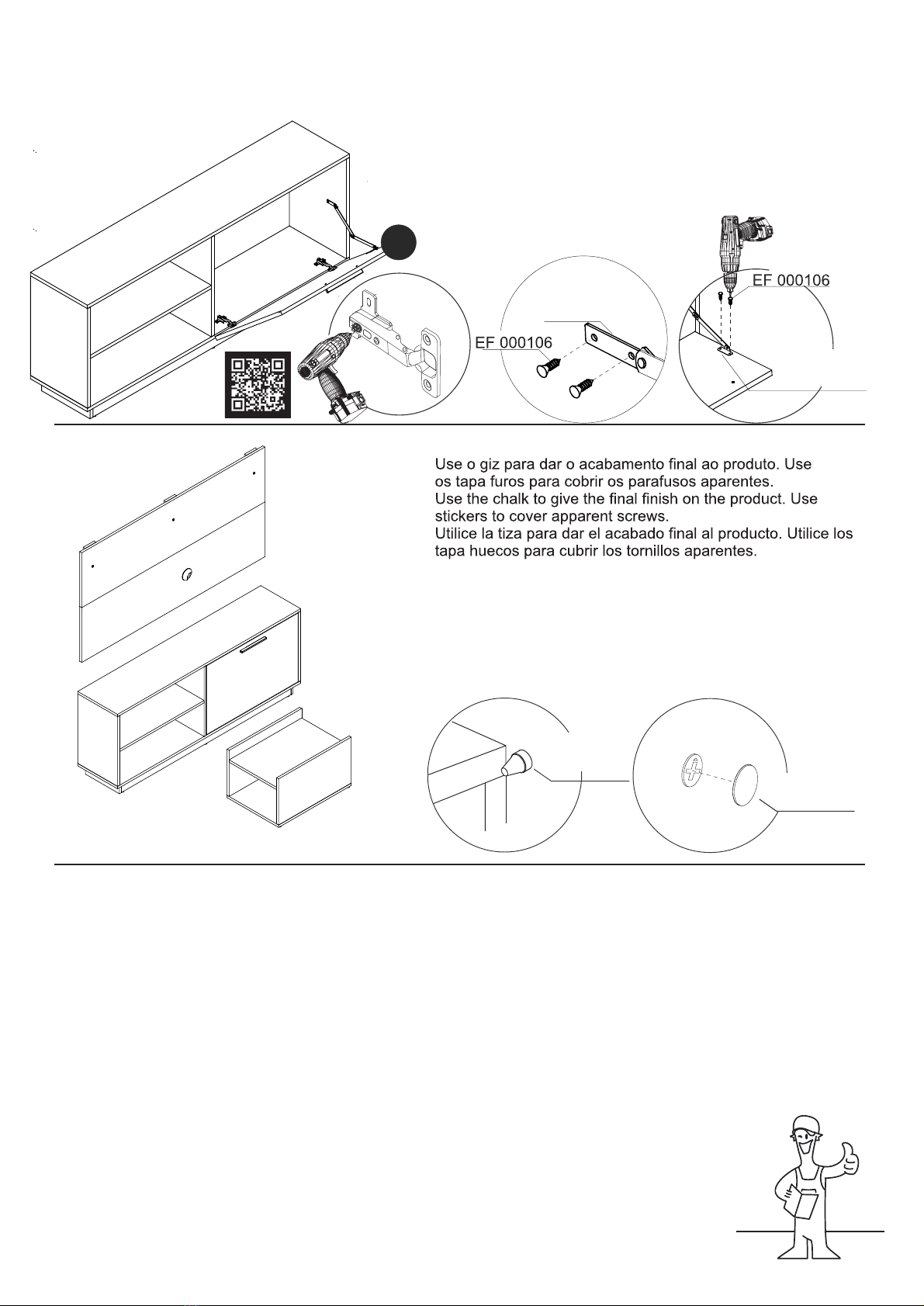

Conecte a peça 06 ao móvel montado, fixe o articulador utilizando a ferragem EF 000106.
Connect piece 06 to the assembled furniture, attach the articulator using hardware EF 000106.
Junte la pieza 06 al mueble armadado, fije el articulador utilizando el herraje EF 000106.
Giz
Chalk
Tiza Tapa furos
Sticker
Tapas Plasticas
PASSO 19 / STEP 19 / PASO 19
06
