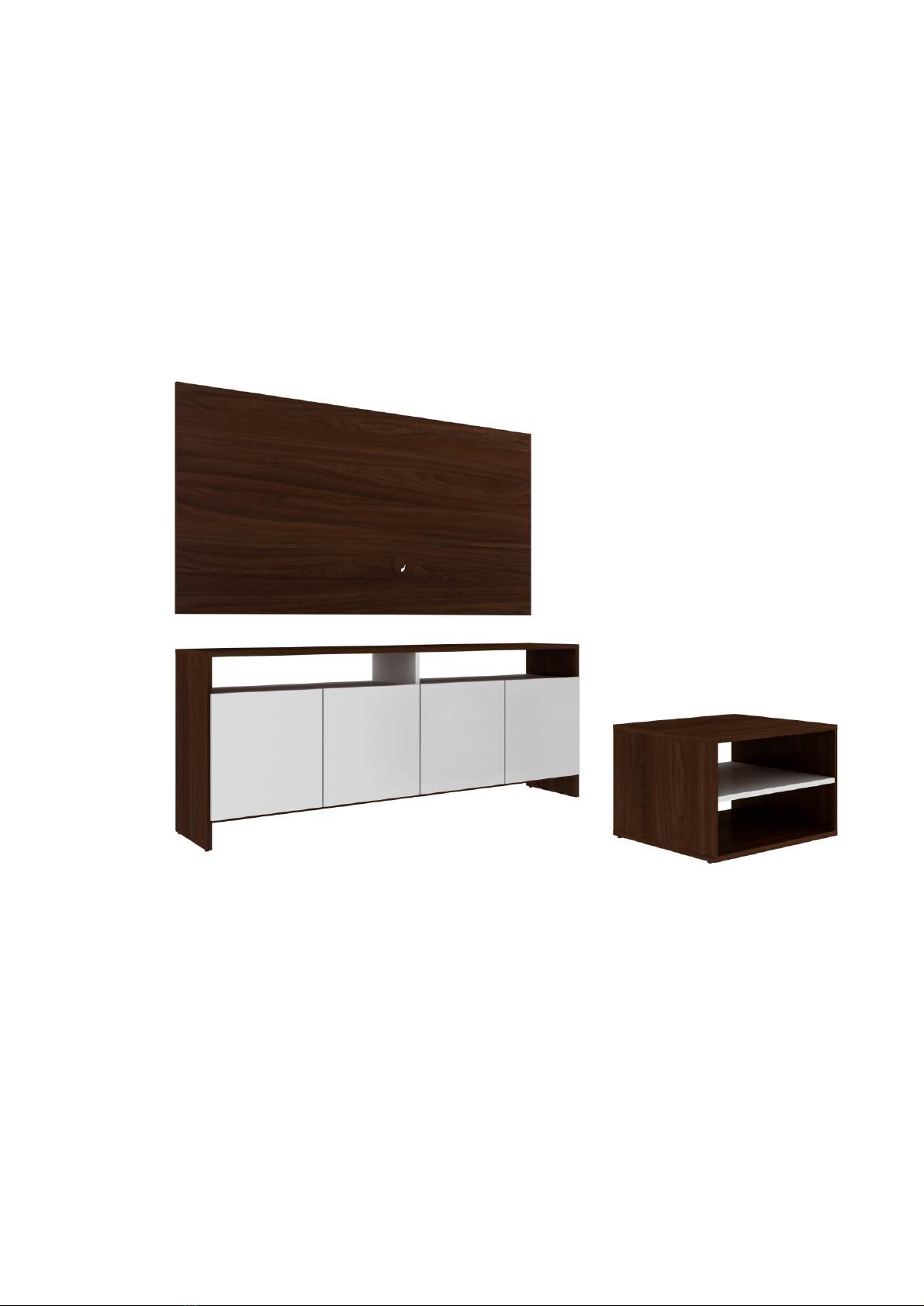

BRV Móveis BR 399-192 User manual

1
COD BR: BR 399-192
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3
V : 02/19

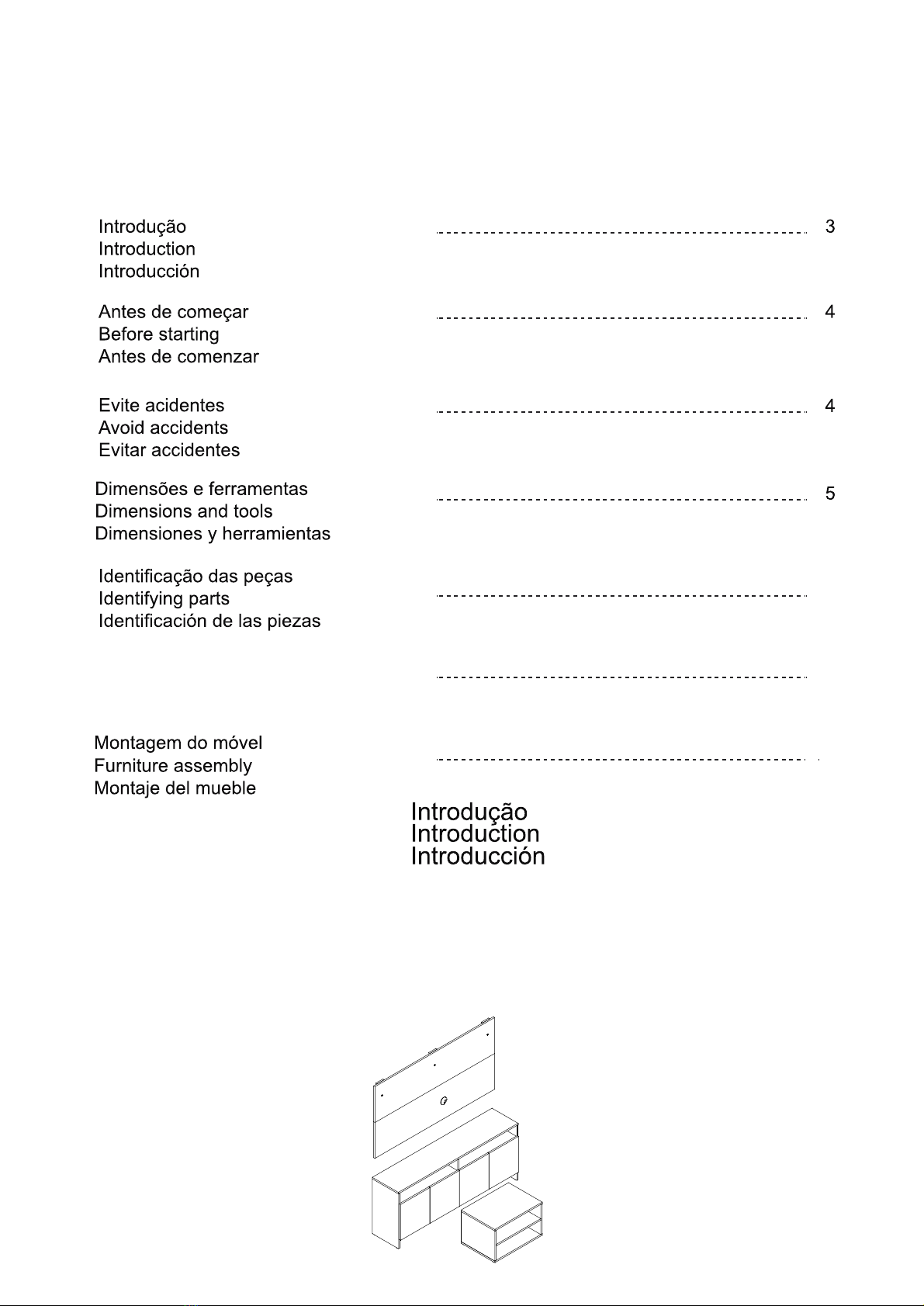

Sumário
Resumen
Summary

X
Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
4

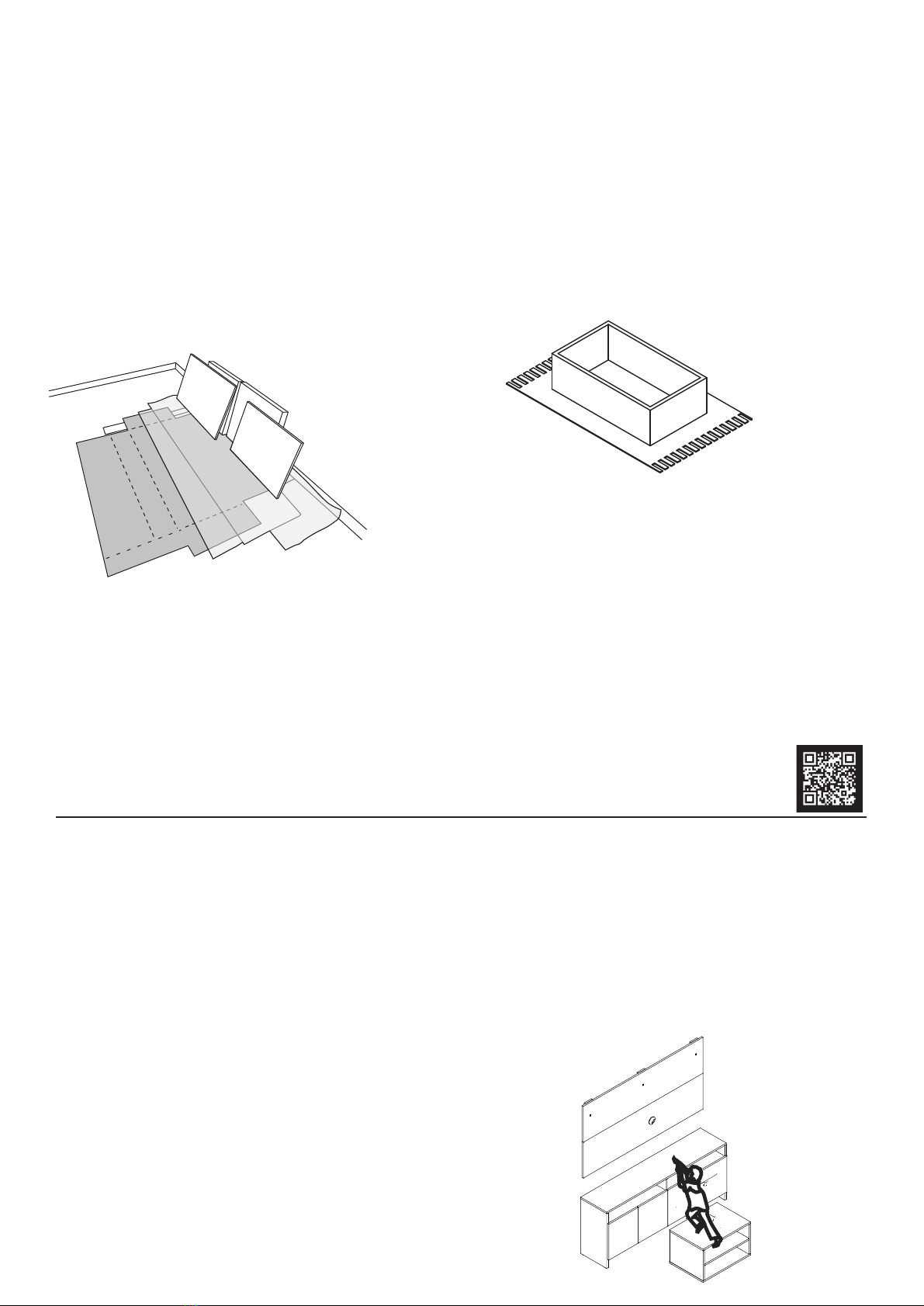

Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
en las piezas durante el proceso de montaje.
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents

Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
Slightly dampened cloth and after a dry cloth, do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Limpeza
Cleanig
Limpieza
5

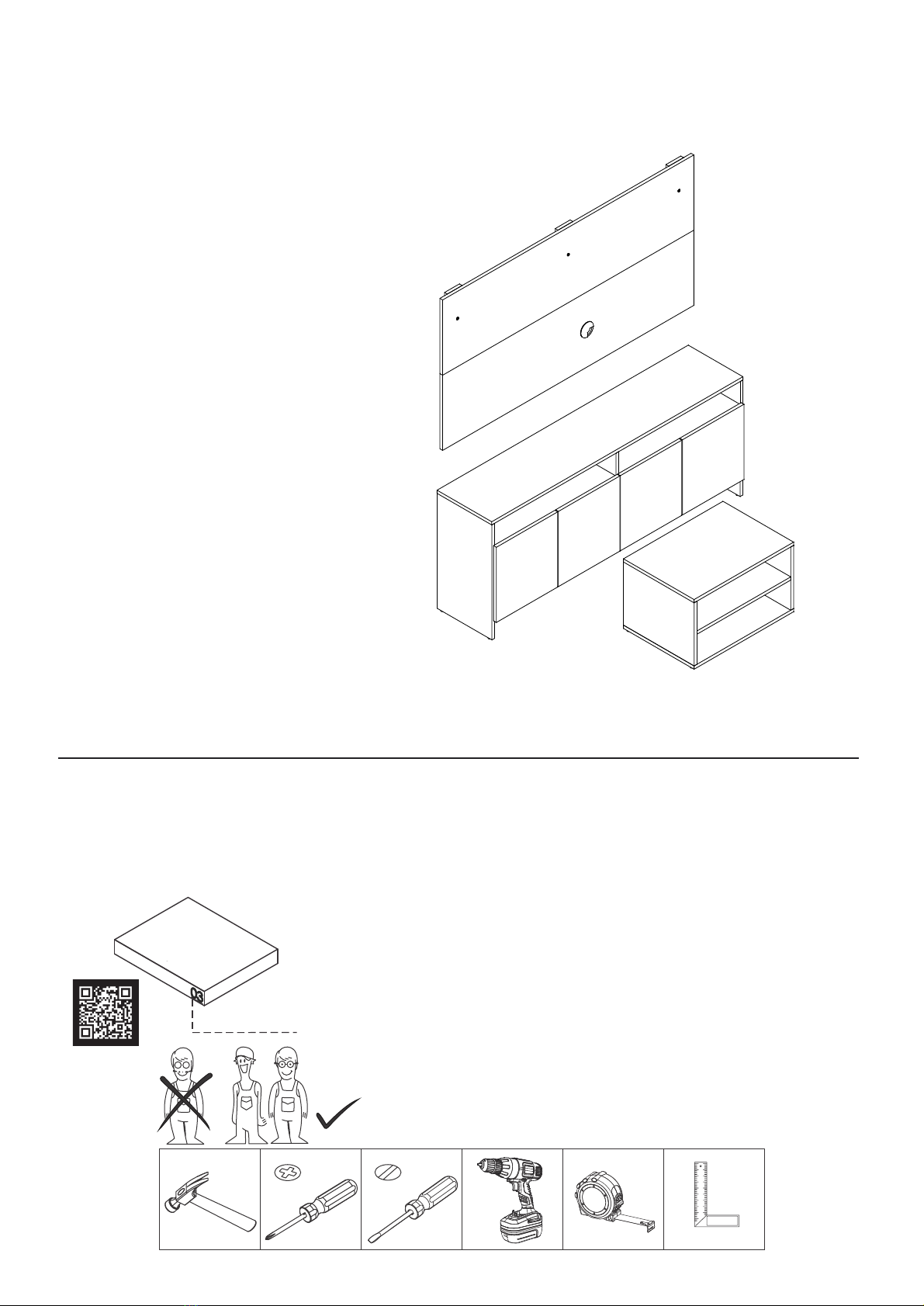

Para facilitar a montagem, utilize uma parafusadeira elétrica.
To improve assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.
Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 1350 A: 700 P: 30 mm
Dimensions:
W: 53.14 H: 27.55 D: 1.18 inches
L: 1350 A: 700 P: 30 mm
Painel / TV Panel
Dimensões:
Dimensiones:
L: 1350 A: 555 P: 294 mm
Dimensions:
W: 53.14 H: 21.85 D: 11.57 inches
L: 1350 A: 555 P: 294 mm
Rack / TV Stand
Dimensões:
Dimensiones:
L: 535 A: 329 P: 380 mm
Dimensions:
W: 21.06 H: 12.95 D: 14.96 inches
L: 535 A: 329 P: 380 mm
Mesa de centro / Center table

COD BR: BR 399-192
PORTA DOOR PUERTA
LATERAL DIREITA RACK TV STAND RIGHT SIDE LATERAL DERECHA RACK
TAMPO RACK
TRAVESSA PAINEL
TV STAND LEFT TOP
TV PANEL TRAVERSE
TAPA RACK
TRAVESAÑO PANEL TV
TAMPO MESA DE CENTRO CENTER TABLE TOP TAPA MESA DE CENTRO
PAINEL TV SUPERIOR
LATERAL ESQUERDA
UPPER TV PANEL
TV STAND LEFT SIDE
PANEL TV SUPERIOR
LATERAL IZQUIERDA RACK
008 008 008
6

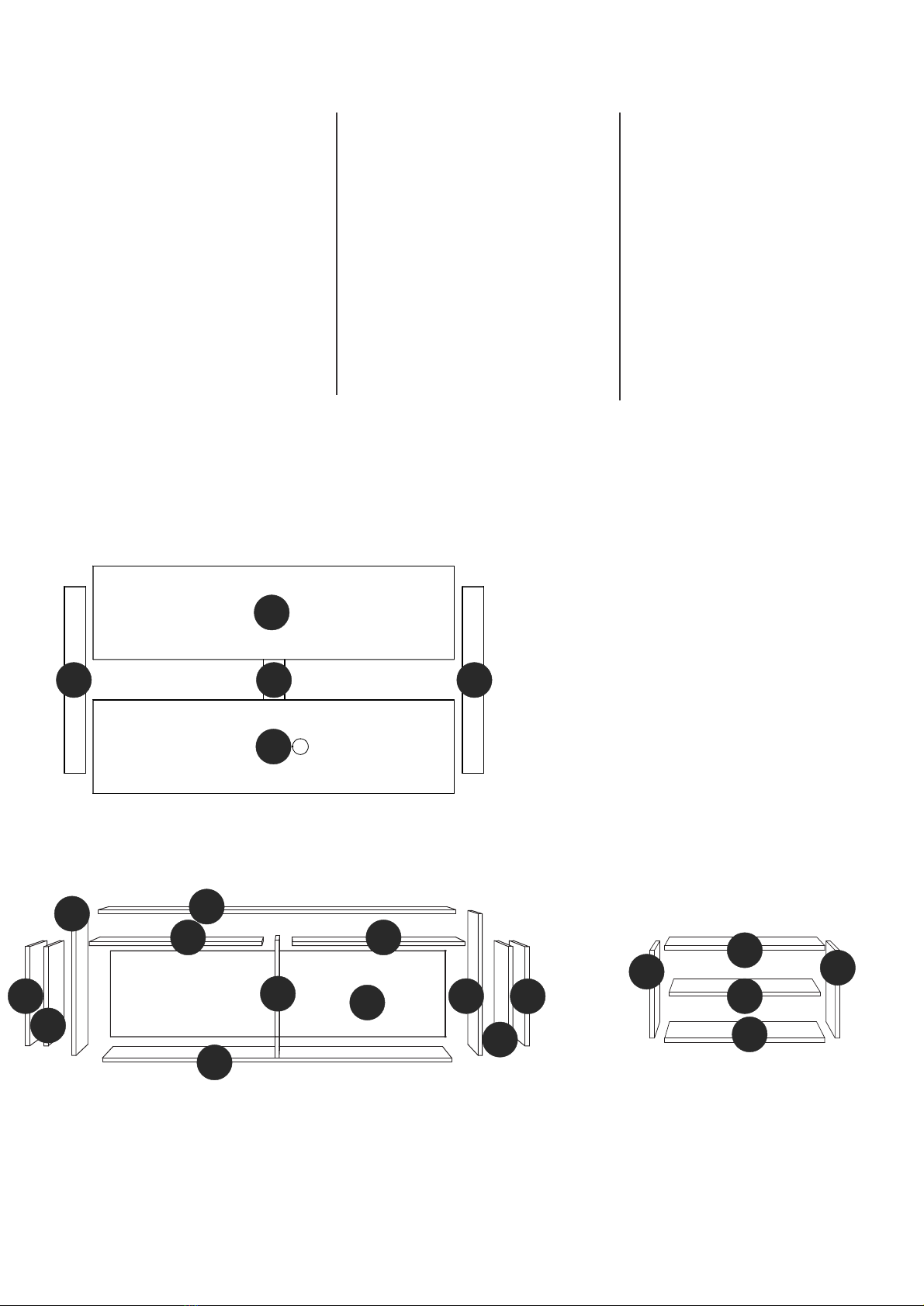

PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIÓN CANTIDAD
PART DESCRIPTION QTY
BASE RACK
BASE MESA DE CENTRO
1
1
1
1
1
001
002
003
004
007
PRATELEIRA RACK 2
005
TV STAND BASE
CENTER TABLE BASE
TV STAND SHELF
BASE RACK
BASE MESA DE CENTRO
REPISA RACK
4
006
DIVISÓRIA RACK TV STAND PARTITION PARTICIÓN RACK
1
PAINEL TV INFERIOR
1
1
1
1
009
010
011
012
013
LOWER TV PANEL PANEL TV INFERIOR
LATERAL MESA DE CENTRO CENTER TABLE SIDE LATERAL MESA DE CENTRO
2
1
1
1
1
1
2
4
1
1
1
1
1
2
1
1
1
1
1
2
4
1
1
1
1
1
2
001
002
003
004
007
005
006
009
010
011
012
013
001
002
003
004
007
005
006
009
010
011
012
013
PAINEL / TV PANEL
RACK / TV STAND MESA DE CENTRO / CENTER TABLE
014 PRATELEIRA MESA DE CENTRO SHELF TABLE SIDE REPISA MESA DE CENTRO
1 1 1
014 014
015 COSTAS TV STAND BACK REVÉS RACK
1 1 1
015 015
03 03 03
09
10
01
02
04
05
0606
07
07 07
07
08
11
12
14
13 13
15

EF 000067 x 2
EF 000731
x 2
8x55
6x8 CC
EF 000091 x 8
8x30
4X50 CC
3,5X14 CC
10X10 C/C
Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
EF 000241
x 12
8x20
EF 000106 x 24
PÉS REDONDOS x 8
ROUND FEET x 8
PIES REDONDOS x 8
TAPA FUROS x 29
STICKER x 29
TAPAS PLÁSTICAS x 29
GIZ x 2
CHALK x 2
TIZA x 2
7

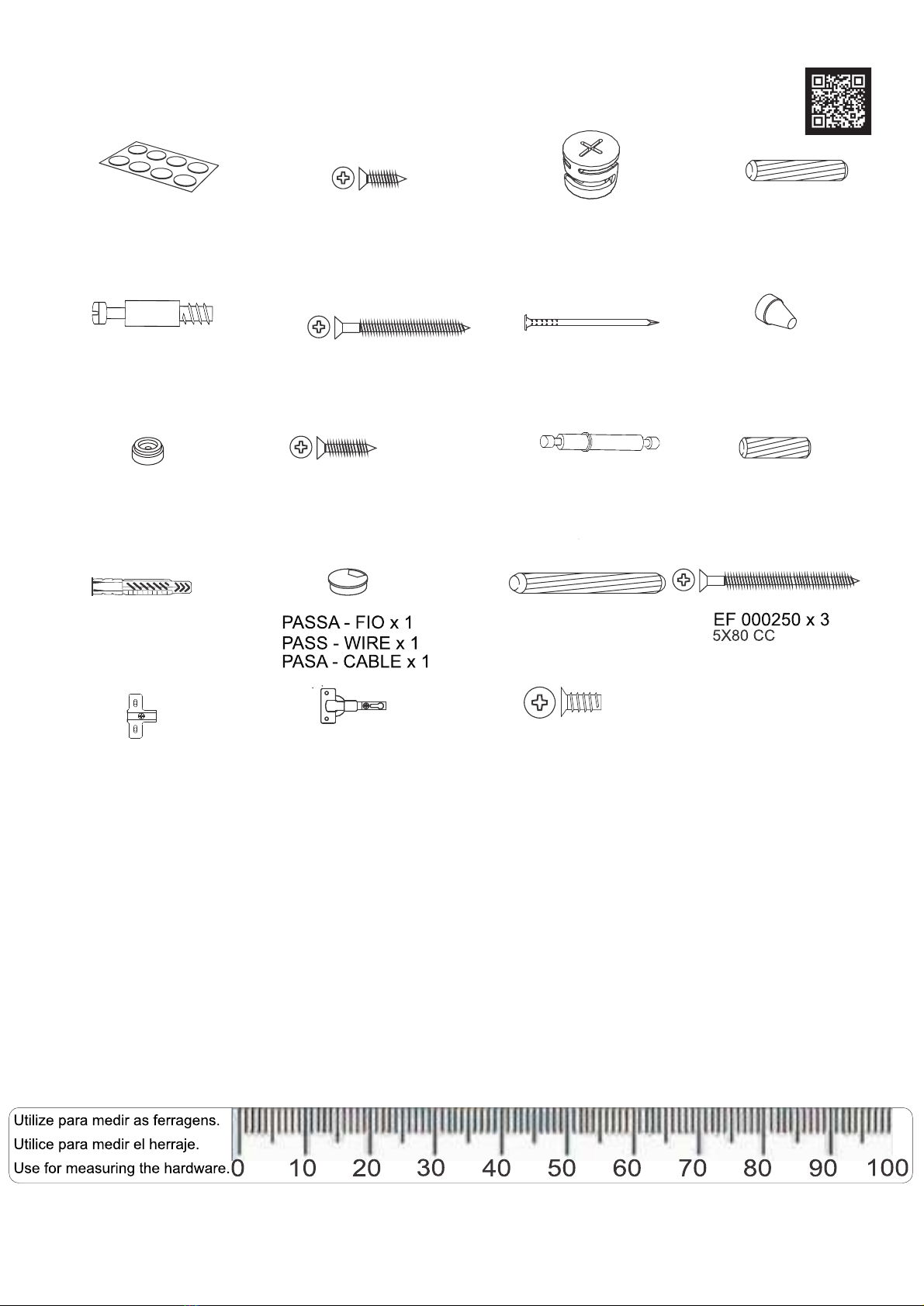

ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000216 X 26 EF 000033 x 28
EF 000132 x 6
EF 000094 X 22 EF 000168 X 44
EF 000015 X 3
3,5X25 CC
EF 000404 x 12
EF 000024 X 8 EF 000044 X 8

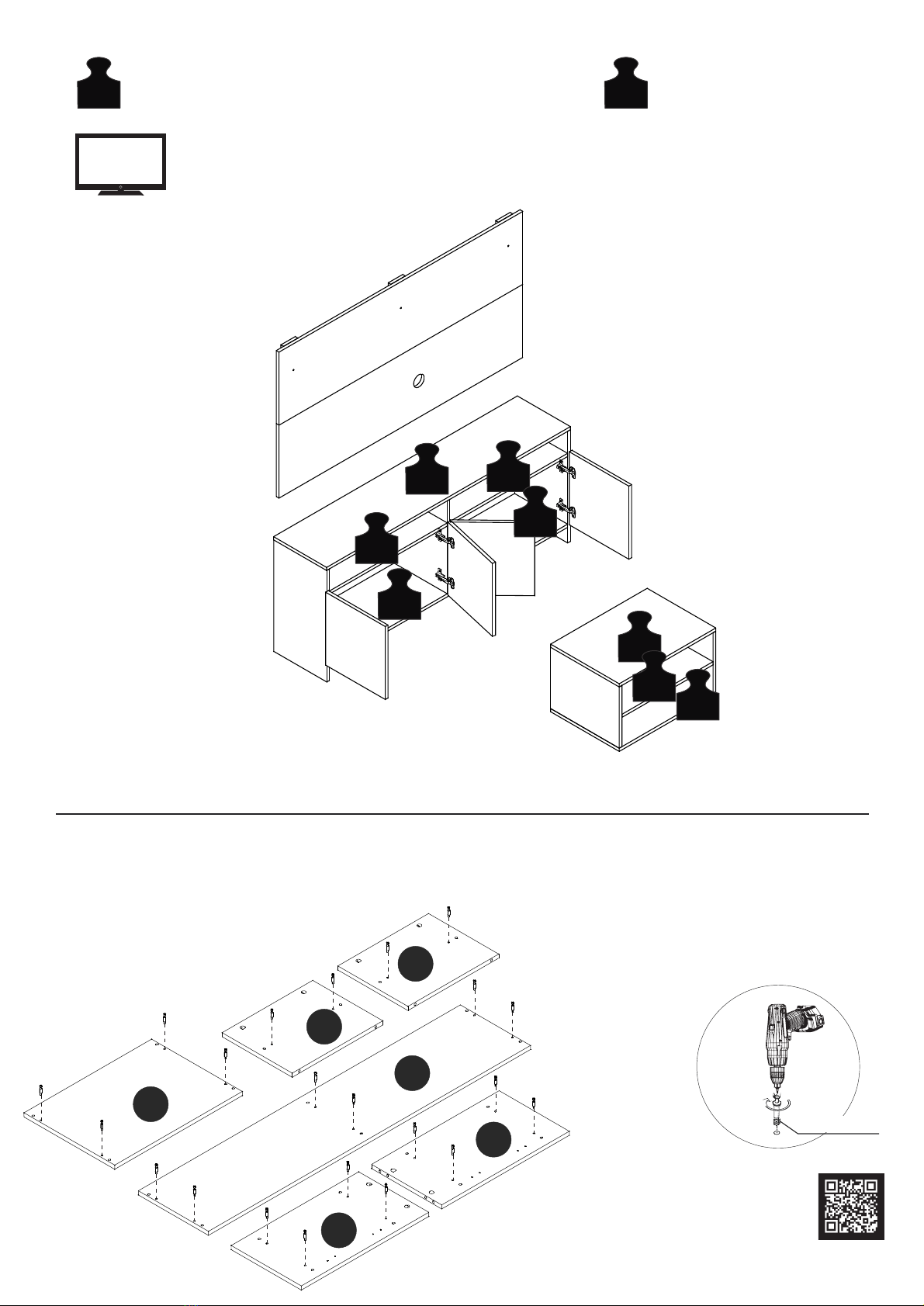

PASSO 1 / STEP 1 / PASO 1
8
A= 14KG - 30.86LB
Insira a ferragem EF 000094 nas peças 02, 04, 11, 12 e 13.
Insert hardware EF 000094 into pieces 02, 04, 11, 12 and 13.
Añade el herraje EF 000094 en las piezas 02, 04, 11, 12 y 13.
EF 000094
B= 6KG - 13.22LB
A
B
B
B
B
B
BB
48"
02
11
04
12
13
13

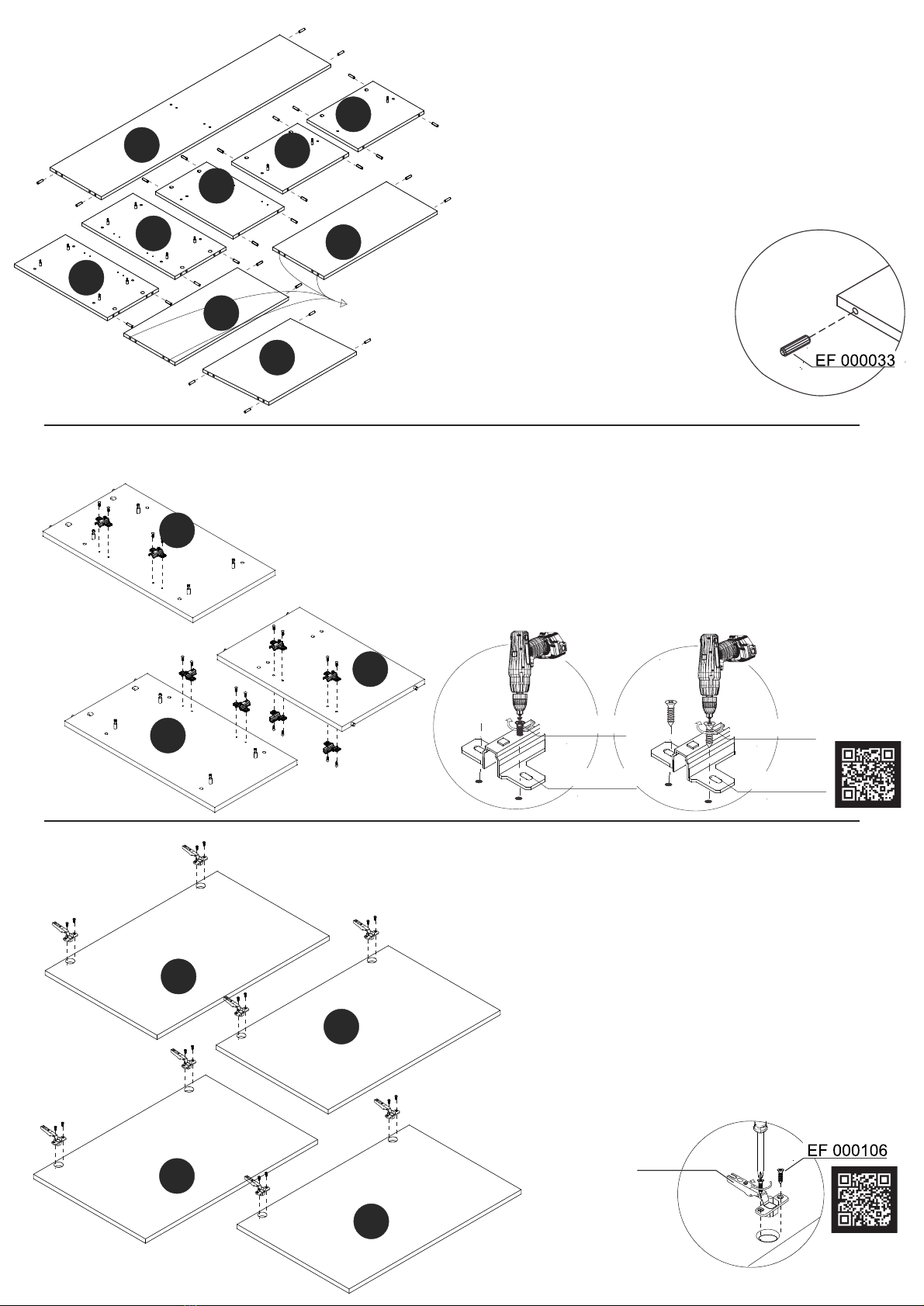

Insira a ferragem EF 000033 nas peças 01, 04, 05, 06, 11, 13 e 14.
Insert hardware EF 000033 into pieces 01, 04, 05, 06, 11, 13 and 14.
Añade herraje EF 000033 en las piezas 01, 04, 05, 06, 11, 13 y 14.
Não insira a ferragem EF 000033 aqui.
Do not insert hardware EF 000033 here.
No añade herraje EF 000033 aquí.
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
9
Fixe a ferragem EF 000024 nas peças 04 e 11 utilizando a ferragem EF 000106.
Fixe a ferragem EF 000024 na peça 05 utilizando a ferragem EF 000091.
Attach hardware EF 000024 at pieces 04 and 11 using hardware EF 000106.
EF 000106
EF 000024
EF 000044
Fixe a ferragem EF 000044 usando a ferragem EF 000106.
Fix hardware EF 000044 using hardware EF 000106.
Fije el herraje EF 000044 utilizando el herraje EF 000106.
Attach hardware EF 000024 at piece 05 using hardware EF 000091.
Fije el herraje EF 000024 en las piezas 04 y 11 utilizando el herraje EF 000106.
Fije el herraje EF 000024 en la pieza 05 utilizando el herraje EF 000091.
EF 000091
EF 000024
01
05
11
04
13
13
14
06
06
11
04
05
07
07
07
07

PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
PASSO 7 / STEP 7 / PASO 7
10
09
10

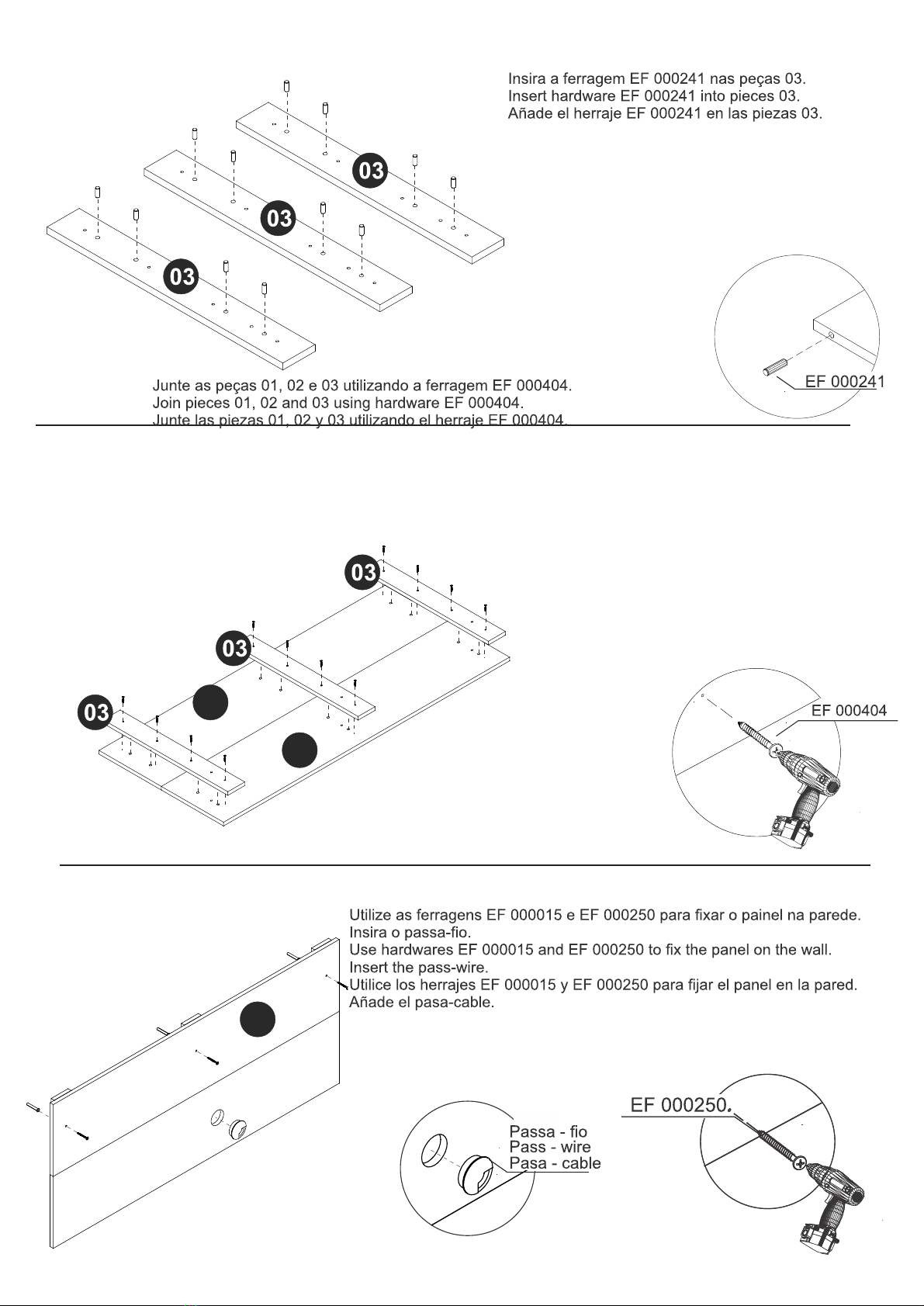

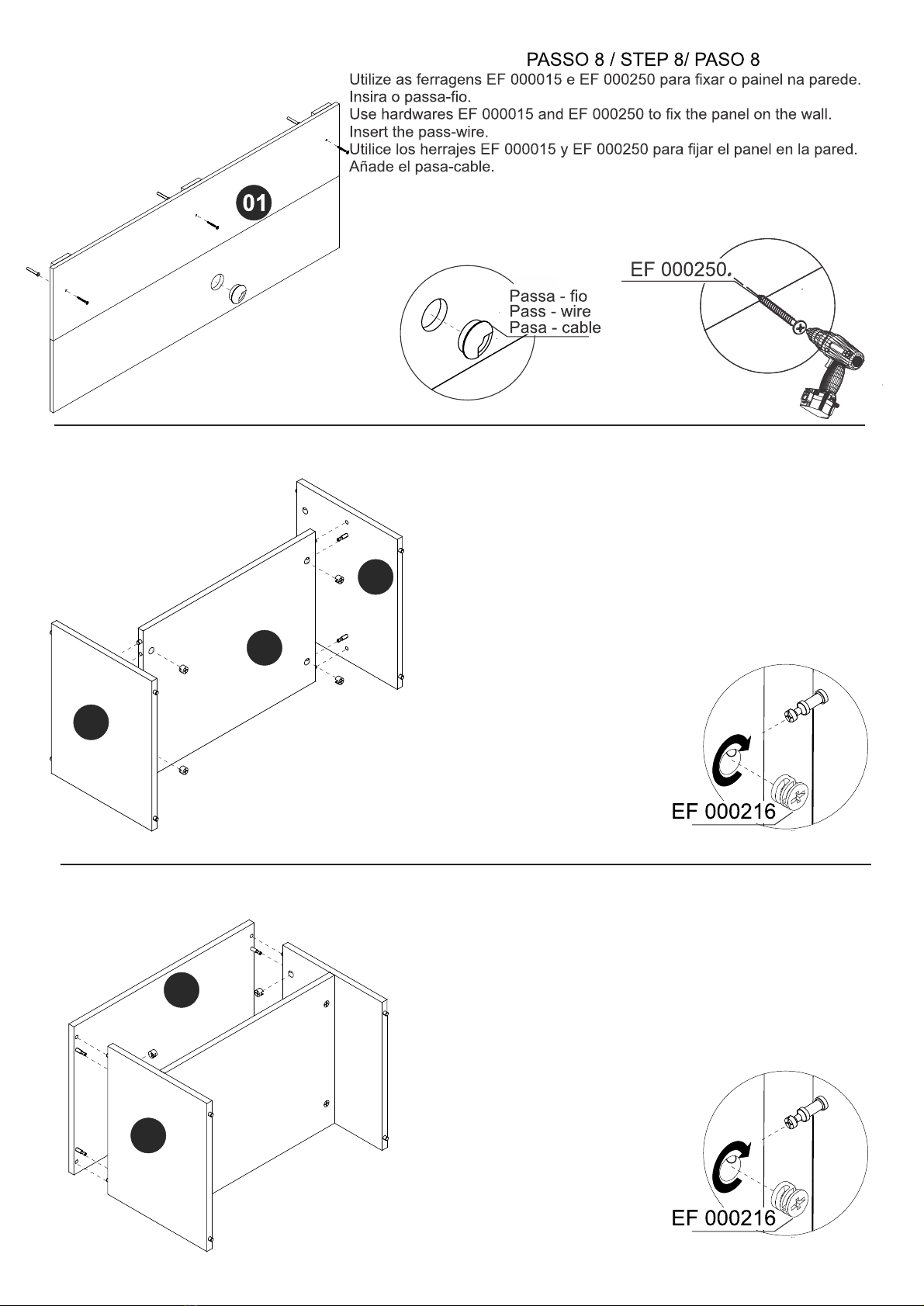

Fixe as peças 03, 09 e 10 utilizando a ferragem EF 000404.
Attach pieces 03, 09 and 10 using hardware EF 000404.
Fije las piezas 03, 09 y 10 utilizando el herraje EF 000404.
10

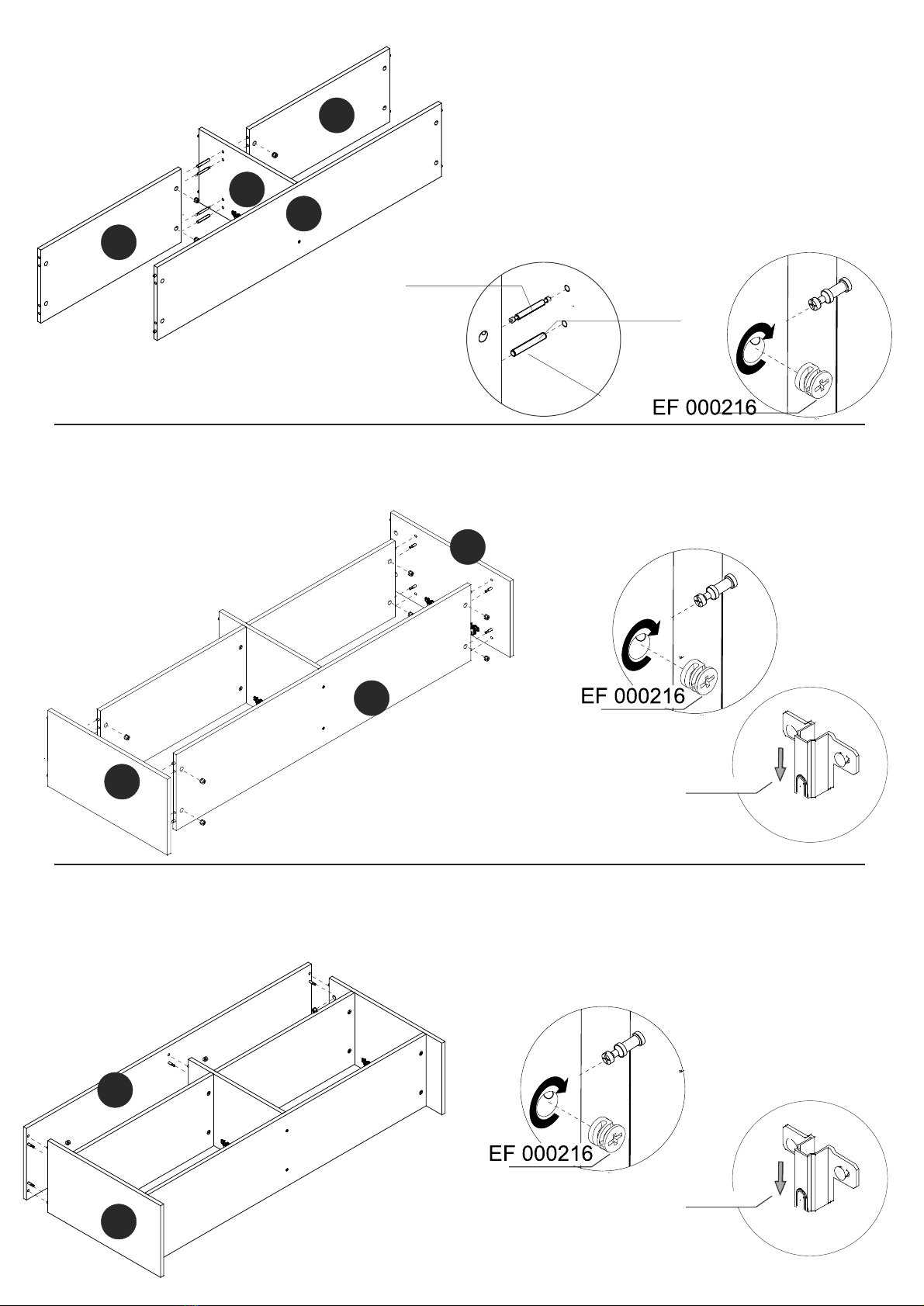

Conecte as peças 13 e 14, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 13 and 14, insert hardware EF 000216 and turn to tighten.
Junte las piezas 13 y 14, añade el herraje EF 000216 y gire para apretar.
Conecte a peça 12, insira a ferragem EF 000216 e gire para apertar.
Connect piece 12, insert hardware EF 000216 and turn to tighten.
Junte la pieza 12, añade el herraje EF 000216 y gire para apretar.
PASSO 9 / STEP 9 / PASO 9
PASSO 10 / STEP 10 / PASO 10
11
13
14
13
13
12

EF 000024
Por favor, observe a posição da ferragem EF 000024.
Please, note hardware EF 000024 position.
Por favor, observe la posición del herraje EF000024. 12
PASSO 13 / STEP 13 / PASO 13
Fixe os pés utilizando a ferragem EF 000168.
Attach the feet using hardware EF 000168.
Fije los pies utilizando el herraje EF 000168.
EF 000168
Pés redondos
Pies redondos
Round feet

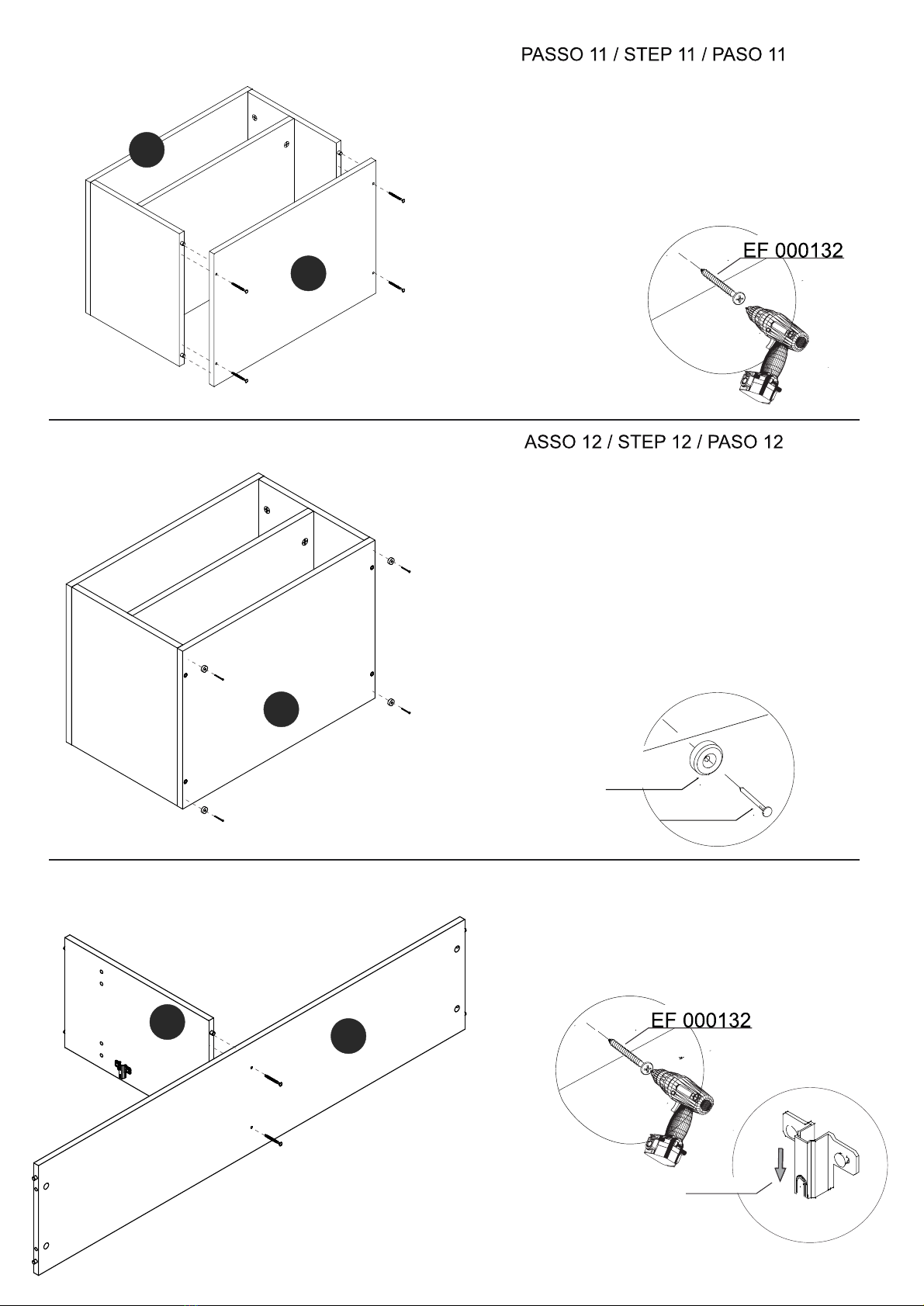

Conecte a peça 08 utilizando a ferragem EF 000132.
Connect piece 08 using hardware EF 000132.
Junte la pieza 08 utilizando el herraje EF 000132.
Conecte as peças 01 e 05 utilizando a ferragem EF 000132.
Connect pieces 01 and 05using hardware EF 000132.
Junte las piezas 01 y 05 utilizando el herraje EF 000132.
08
12
08
01
05

Use as ferragens EF 000067 e EF 000731 para conectar as
peças 05 e 06. Insira a ferragem EF 000216 e gire para apertar.
Use hardware EF 000067 and EF 000731 to connect pieces 05
and 06. Insert hardware EF 000216 and turn to tighten.
Utilice los herrajes EF 000067 y EF 000731 para juntar las piezas
05 y 06. Añade el herraje EF 000216 y gire para apretar.
EF 000731
EF 000067
EF 000024
Por favor, observe a posição da ferragem EF 000024.
Please, note hardware EF 000024 position.
Por favor, observe la posición del herraje EF000024.
EF 000024
Por favor, observe a posição da ferragem EF 000024.
Please, note hardware EF 000024 position.
Por favor, observe la posición del herraje EF000024.
Conecte a peça 02, insira a ferragem EF 000216 e gire para apertar.
Connect piece 02, insert hardware EF 000216 and turn to tighten.
Junte la pieza 02, añade el herraje EF 000216 y gire para apretar.
PASSO 16 / STEP 16 / PASO 16
PASSO 14 / STEP 14/ PASO 14
PASSO 15 / STEP 15 / PASO 15
13
Conecte as peças 04 e 11, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 04 and 11, insert hardware EF 000216 and turn to tighten.
Junte las piezas 04 y 11, añade el herraje EF 000216 y gire para apretar.
06
06
01
05
11
04
01
02
11

Fixe as peças 07 ao móvel montado.
Fix pieces 07 at the assembled furniture.
Fije las piezas 07 al mueble armado.
PASSO 17 / STEP 17 / PASO 17
PASSO 18 / STEP 18 / PASO 18
14
Giz
Chalk
Tiza Tapa furos
Sticker
Tapas Plasticas
PASSO 19 / STEP 19 / PASO 19
Fixe a peça 15 e os pés utilizando a ferragem EF 000168.
Attach piece 15 and the feet using hardware EF 000168.
Fije la pieza 15 y los pies utilizando el herraje EF 000168.
EF 000168
Pés redondos
Pies redondos
Round feet
11
15
07
07
07
07
