BRV Móveis BR 51 User manual

1
COD BR: BR 51
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
V : 11/19
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
3
Sumário
Resumen
Summary

X
Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.

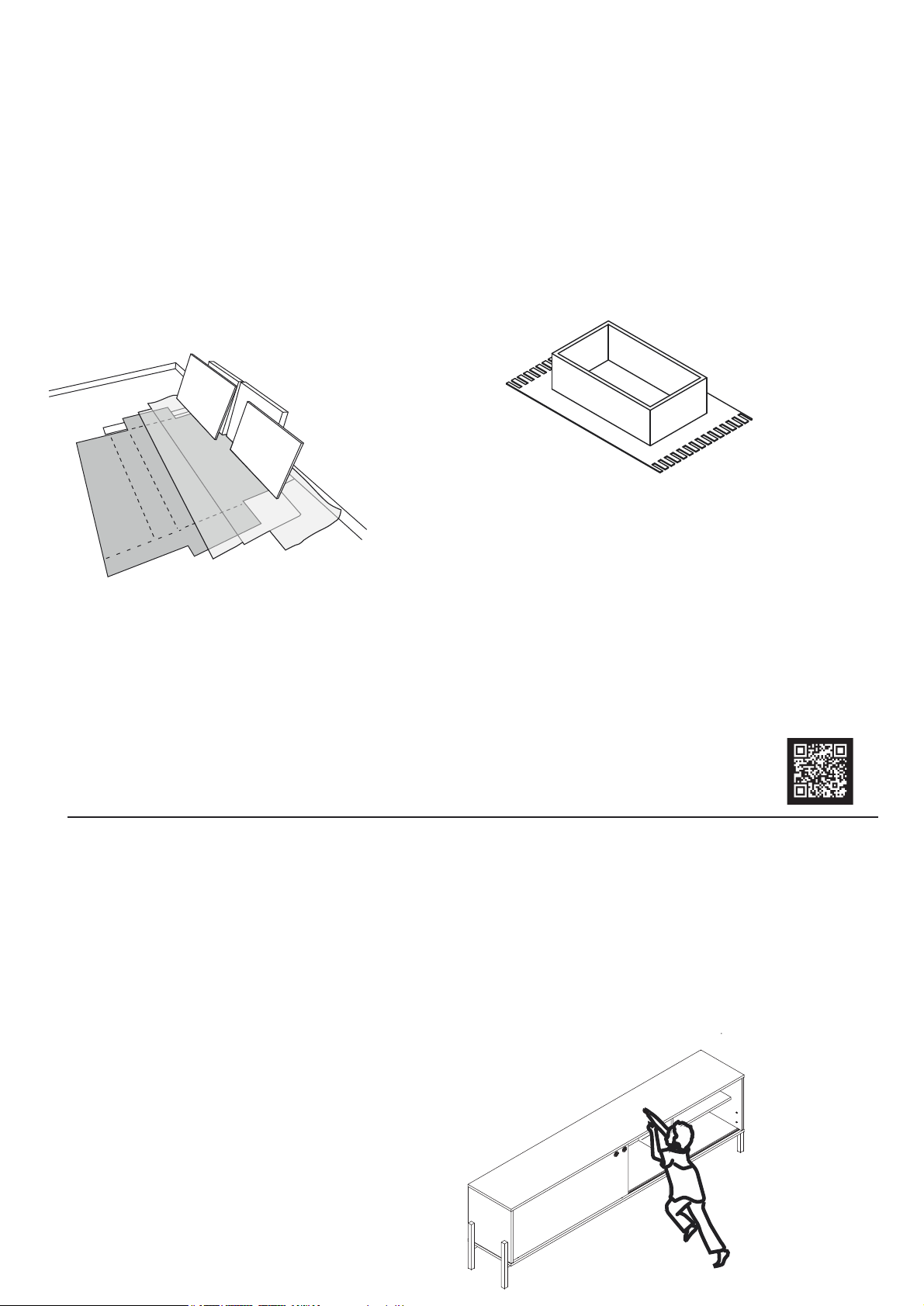

Evite acidentes
Prevenir accidentes
Avoid accidents
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
en las piezas durante el proceso de montaje.
Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
4

UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Todas as peças do móvel foram marcadas com um número. Antes de começar a montagem, identifique as peças
numeradas em relação às instruções de montagem. Uma vez concluída a montagem, os números podem ser facilmente
removidos com um pano ligeiramente embebido em álcool. Use álcool apenas para remover números das peças.
All the furniture parts have been marked with a number. Before you start assembling, please identify the numbered parts
in relation to the assembly instructions. Once assembly is completed, the numbers can be easily removed with a cloth
slightly damped in alcohol. Use alcohol only to remove part numbers.
Todos las piezas del mueble fueron marcadas con un número. Antes de empezar el montaje, identifique las piezas
numeradas en relación con las instrucciones de montaje. Una vez que se completa el armado, los números se pueden
quitar fácilmente con un paño ligeramente empapado en alcohol. Use alcohol solo para eliminar números de las piezas.
Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
You can clean the product with slightly dampened cloth followed by a dry cloth. Do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
5
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To speed assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.
Limpeza
Cleaning
Limpieza
Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 1850 A: 515 P: 335 mm
Dimensions:
W: 72,83 H: 19,48 D: 13,14 inches
L: 1850 A: 515 P: 335 mm

0101
0303
04
05
06 04
0307
08
09
10
0202
COD BR: BR 51
6
PEÇA DESCRIÇÃO QUANTIDADE. PIEZA DESCRIPCIÓN CANTIDAD
PART DESCRIPTION QTY
BASE
TAMPO
LATERAL ESQUERDA
1
1
1
002
003
001
DIVISÓRIA DIREITA 1
006
PRATELEIRA 1
007
PORTA 1
008
DIVISÓRIA ESQUERDA
005 1
LATERAL DIREITA
1
004
PÉS 5
010
COSTA
009 1
BASE
TOP
LEFT SIDE
1
1
1
002
003
001
RIGHT PARTITION 1
006
SHELF 1
007
DOOR 1
008
LEFT PARTITION
005 1
RIGHT SIDE
1
004
FEET 5
010
BACK
009 1
BASE
TAPA
LATERAL IZQUIERDA
1
1
1
002
003
001
PARTICIÓN DERECHA 1
006
REPISA 1
007
PUERTA 1
008
PARTICIÓN IZQUIERDA
005 1
LATERAL DERECHA
1
004
PIES 5
010
REVÉS
009 1
10
10

GIZ x 01
CHALK x 01
TIZA x 01
TAPA FUROS x 31
STICKER x 31
TAPAS PLÁSTICAS x 31
PINO PLÁSTICO x 4
PLASTIC PINE x 4
PINO PLASTICO x 4
PERFIL PLÁSTICO x 1
PLASTIC PROFILE X 1
PERFIL PLASTICO X 1
EF 000033
x 20
8x30
EF 000094 X 12
7
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
EF 000136 x 10
4,5X35 CC EF 000132 x 8
4X50 CC
10x10 C/C
EF 000168 X 42 EF 000216 X 12 PUXADOR x 2
HANDLE x 2
MANIJA x 2

0101
50"
Encaixe o perfil plástico na peça 01.
Fit the plastic profile at piece 01.
Encaje el perfil plastico en la pieza 01.
C
D
B
C
PASSO 1 / STEP 1 / PASO 1
8
A= 20 KG - 44,09 LB B= 10 KG - 22,04 LB
A
D
C
= 5 KG - 11,02 LB
= 4 KG - 8,81 LB

0307
03 Insira a ferragem EF 000033 nas peças 03, 04, 05, 06 e 07.
Insert hardware EF 000033 into pieces 03, 04, 05 06 and 07.
Añade el herraje EF 000033 en las piezas 03, 04, 05, 06 y 07.
Insira o pino plástico na peça 08. Insira o puxador.
Insert the plastic pine into piece 08. Insert the handle.
Añade el pino plastico en la pieza 08. Añade la manija.
PINO PLÁSTICO
PLASTIC PINE
PINO PLASTICO
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4 / PASO 4
08
05
9
EF 000094
Fixe a ferragem EF 000094 nas peças 02, 04 e 06.
Attach hardware EF 000094 into pieces 02, 04 and 06.
Fije el herraje EF 000094 en las piezas 02, 04 y 06.
04
06
02
06
04

06
Conecte a peça 08 encaixando o pino nas peças 01 e 02.
anterior, utilizando el herraje EF 000132.
Conecte la pieza 08 encajando el pino plastico en las pizas
Conecte as peças 02, 03 e 05 à parte
Connect pieces 02, 03 and 05 to the part
Junte las piezas 02, 03 y 05 a la parte
montada no passo anterior, insira a ferragem
assembled in the previous step, insert
EF 000216 e gire para apertar.
hardware EF 000216 and turn to tighten.
armada en el paso anterior, añade el
herraje EF 000216 y gire para apretar.
Conecte as peças 04, 06 e 07, insira a ferragem EF 000216 e
Connect pieces 04, 06 and 07, insert hardware EF 000216 and
turn to tigthen.
Junte las piezas 04, 06 y 07, añade el herraje EF 000216 y
gire para apretar.
gire para apertar.
PINO PLÁSTICO
PLASTIC PINE
PINO PLASTICO
Fixe a peça 01 à parte montada no passo anterior
utilizando a ferragem EF 000132.
Connect to piece 08 fitting hardware the plastic pine to
pieces 01 and 02. Connect to piece 01 to the part
assembled in the previous step, using hardware EF 000132.
01 y 02. Junte la pieza 01 a la parte armada en el paso
03
02 05
0307
01
02
03
PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
PASSO 7 / STEP 7 / PASO 7
10
08
04
06
0307
04

Fixe as peças 10 à peça 01 utilizando a ferragem EF 000136.
Fije las piezas 10 a la pieza 01 utilizando el herraje EF 000136.
Attach pieces 10 to piece 01using hardware EF 000136.
Fixe a peça 09 ao móvel usando a ferragem EF 000168.
Attach to piece 09 at the furniture using hardware EF 000168.
Fije la pieza 09 al mueble utilizando el herraje EF 000168.
09
Utilize o giz para dar o acabamento final ao produto. Utilize o
tapa furos para cobrir os parafusos aparentes.
Use the sticker to cover the screws. Use the chalk to give the
final finish on the product.
Utilice los tapa huecos para cubrir los tornillo aparentes. Utilize
la tiza para dar el acabado final al producto.
Tiza
Chalk
Giz
PASSO 8 / STEP 8/ PASO 8
PASSO 9 / STEP 9 / PASO 9
PASSO 10 / STEP 10 / PASO 10
11
EF 000136
10
10
10
01
04
02
Tapa huecos
Sticker
Tapa furos
