Bushnell FIRST STRIKE 730005 User manual

Model # 730005
Lit #: 98-2313/01-12
Reex Red Dot Sight

English
Français
Español
Deutsch
Italiano
Português
3
11
19
27
35
43

3
Congratulations on your purchase of the Bushnell
“First Strike” electronic reex sight. Featuring
a 5 MOA red dot reticle with convenient self-
regulating brightness, and a fully waterproof,
shockproof design with integrated mount, this
is a state-of-the-art scope designed for hunting,
plinking and target shooting with pistols, ries,
shotguns and bows.
Engineered for greater speed and accuracy, this
sight allows you to unconsciously concentrate
on the target rather than a reticle, thus increasing
accuracy. The First Strike’s electronic illuminated
dot has been pre-focused so the point of aim
always appears against the target. By comparison,
standard rie or pistol scopes bring the target into
focus only on the internal reticle.
Its aiming system is engineered to be the brightest
of its kind. All in all, this sight is proof positive that
Bushnell is positioned squarely on the leading
edge of advanced technology.
English

4

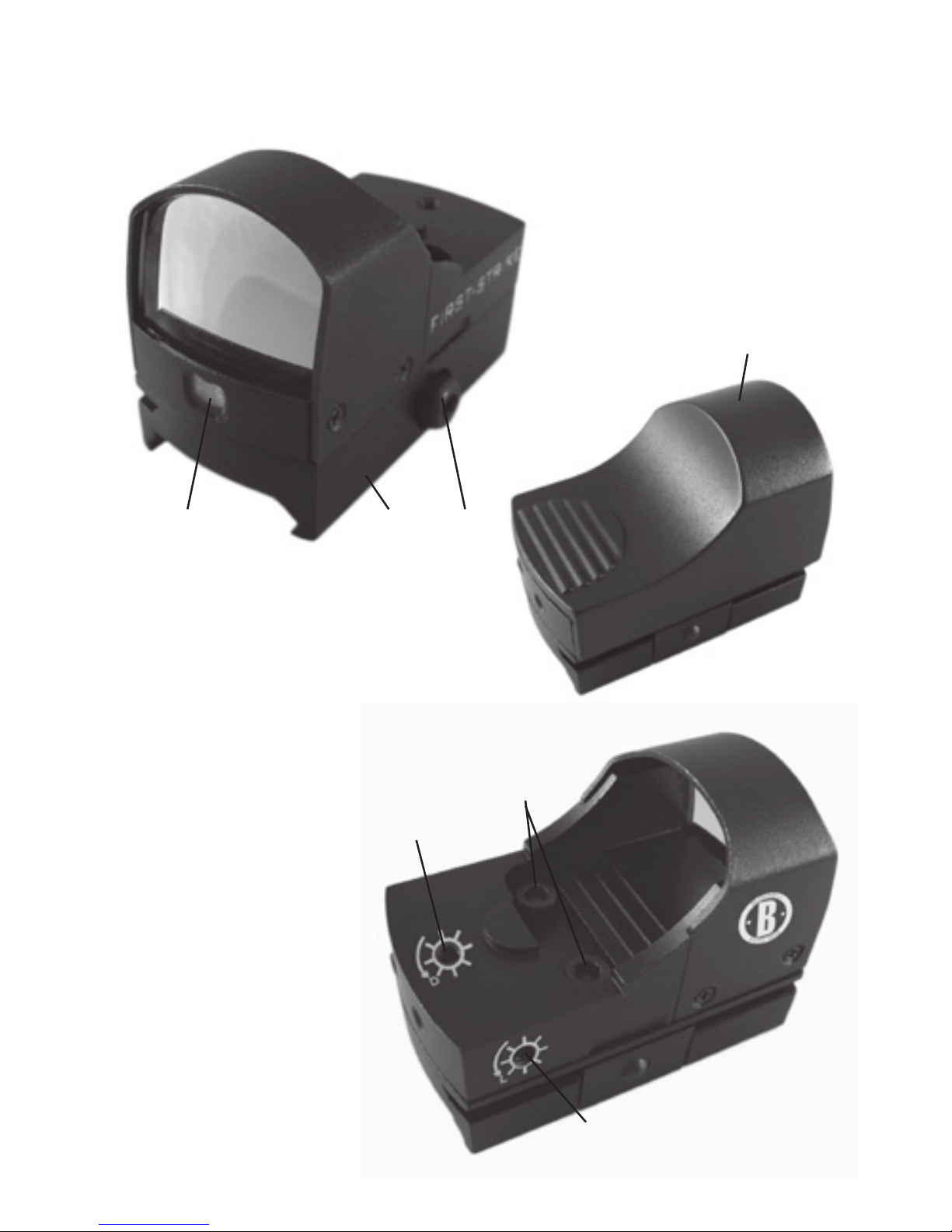

A-Photocell
B-Integrated
Mount
C-Lg. Hex Bolt
D-Lens
E-Elevation Adj
Screw
F-Windage Adj
Screw
G-Sm. Hex Bolts
H-Protective
Cover
A B C
D
Parts Guide
H
E
F
G

5

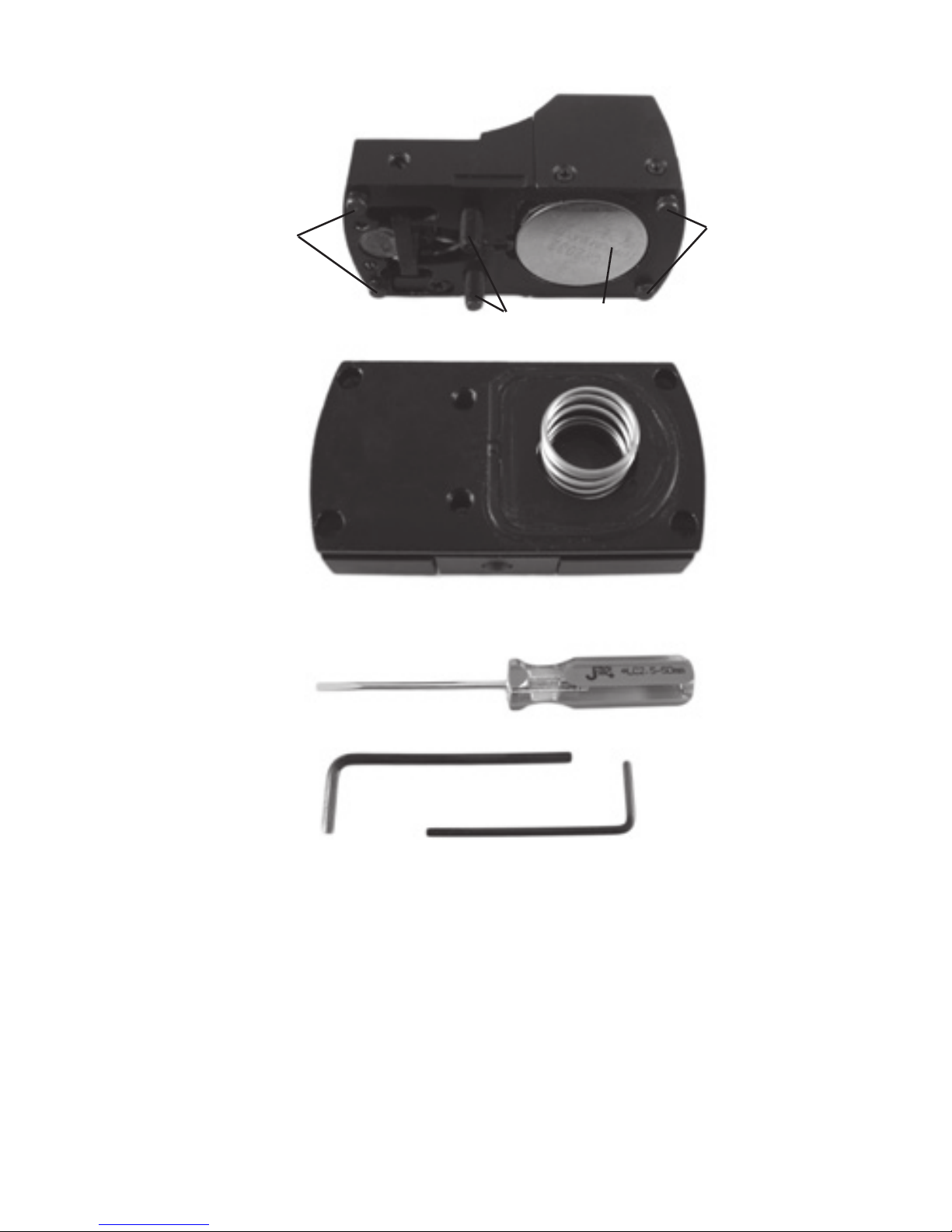

Included Accessories:
• CR 2032 3v Lithium Battery (I)
• Windage/Elevation Adjustment
Screwdriver (K)
• Large Hex Wrench (L)
• Small Hex Wrench (M)
• Protective Cover (previous page) (H)
I
J
LM
Parts Guide
G
J
K

6
MOUNTING YOUR FIRST STRIKE REFLEX SIGHT
• Any Weaver or Picatinny style base is suitable for
mounting the First Strike. Make sure the base you
use is manufactured specically for your pistol, rie
or shotgun. Be sure the base is properly installed and
securely fastened according to the manufacturer’s
instructions for your safety.
• There is no set eye relief for this sight, therefore, you
should provide at least three inches of clearance
between the end of the sight and your eye when in
the shooting position.
• Loosen the hex bolt on the mount of the sight (C)
using the large hex wrench (L). Position the mount
on your base rail so that the crossbolt engages a slot.
Tighten the hex bolt.
ZEROING YOUR FIRST STRIKE REFLEX SIGHT
Note: the following should be done at an approved
range or other safe area. Eye and ear protection is
recommended.
The First Strike scope has an integrated photocell
(A), which automatically activates the unit when the
protective lens cover (H) is removed, so there is no power
switch. When you are nished using the scope, simply
replace the cover to turn the power o again. Brightness
of the 5 moa red dot is also automatically regulated by
the photocell, based on the level of ambient light.

7
1. With the scope mounted and with the protective
lens cover
(H) removed, rest the gun on a solid
support.
2. Start by sighting along the barrel and aim at a
target 25 to 50 yards away. View through your
electronic sight and gently rotate the windage (F)
and elevation adjustments (E), using the supplied
screwdriver (K) , to align the red dot with the target
as seen along the barrel.
3. You should then re a test shot to determine the
point of impact of your weapon. If you are not
hitting your aiming point (the center of the target)
make an adjustment by turning the windage or
elevation screw(s) in the direction you want the
bullet to move. The chart on the next page will
aid you in determining the proper amount of
adjustment necessary depending upon the range
at which you are shooting.
ZEROING YOUR FIRST STRIKE REFLEX SIGHT
Adjusting the Windage (F)

8
REPLACING THE BATTERY
Your new Bushnell First Strike electronic sight is
powered by one 3V “coin-style” lithium battery, Type
2032 (I) (pre-installed). Should your reticle grow dim
or not light at all, you will need to replace the battery.
To install a new battery, use the provided small hex
wrench (M) to loosen the two bolts (G) on the top
panel. Remove the top section of the sight and insert
the battery “+” side up as shown in the Parts Guide.
Replace the top section and tighten the bolts (G).
Distance 1 Full Revolution of Adjustment Screw
25 yds 12.5 inches
50 yds 25 inches
100 yds 50 inches
Distance 1 Hash Mark of Adjustment Screw
25 yds 1.5 inches
50 yds 3 inches
100 yds 6 inches
Point of Impact Change Chart

9
LITHIUM BATTERY REFERENCE CHART
Duracell
Sunrise/
Radio
Shack
NEDA
Type
(size)
DL2032 CR2032 5004L
Other brands of batteries not listed in the chart are
available and suitable for use with your First Strike
sight. Refer to “coin cell” NEDA type when purchasing
batteries or consult with your dealer.
Reticle Type 5 moa red dot
Finish Matte black
Weight 2.1oz / 61g
Length 52 mm
Mounting
Length
50 mm
Adjustment
Range
240 moa
TECHNICAL SPECIFICATIONS:
CAUTION: BE SURE GUN IS NOT
LOADED WHEN INSTALLING BATTERIES

10
ONE YEAR LIMITED WARRANTY
Your Bushnell® First Strike elecronic reex sight is warranted to be free
of defects in materials and workmanship for one year after the date
of purchase. In the event of a defect under this warranty, we will, at
our option, repair or replace the product, provided that you return the
product postage prepaid. This warranty does not cover damages caused
by misuse, improper handling, installation, or maintenance provided by
someone other than a Bushnell Authorized Service Department.
Any return made under this warranty must be accompanied by the items
listed below:
1) A check/money order in the amount of $10.00 to cover the cost of
postage and handling
2) Name and address for product return
3) An explanation of the defect
4) Proof of Date Purchased
5) Product should be well packed in a sturdy outside shipping carton,
to prevent damage in transit, with return postage prepaid to the
address listed below:
IN U.S.A. Send To: IN CANADA Send To:
Bushnell Outdoor Products Bushnell Outdoor Products
Attn.: Repairs Attn.: Repairs
9200 Cody 25A East Pearce Street, Unit 1
Overland Park, Kansas 66214 Richmond Hill, Ontario L4B 2M9
For products purchased outside the United States or Canada please
contact your local dealer for applicable warranty information. In Europe
you may also contact Bushnell at: Bushnell Germany GmbH
European Service Centre
Mathias-Brüggen-Str. 80
D-50827 Köln, GERMANY
Tel: [phone]
Fax: [phone]
This warranty gives you specic legal rights.
You may have other rights which vary from country to country.
©2012 Bushnell Outdoor Products

11
Nous vous félicitons pour l’achat du viseur reex
électronique « First Strike » Bushnell. Equipée
d’un réticule à point rouge lumineux de 5 minutes
d’angle avec auto-ajustement de la luminosité et
conçue de façon étanche et résistante aux chocs
avec un support intégré, cette lunette à la pointe
du progrès est idéale pour la chasse et le tir au
pistolet, à la carabine, au fusil de chasse et à l’arc.
Mis au point dans un souci d’une plus grande
rapidité et précision, ce viseur vous permet de
vous concentrer sans vous en rendre compte sur
la cible plutôt que sur le réticule, favorisant ainsi
la précision. La mise au point du point lumineux
électronique du First Strike a été préréglée pour
que le point de visée apparaisse toujours sur la
cible. En comparaison, les viseurs standard des
fusils ou des pistolets mettent la cible au point
uniquement sur le réticule interne.
Son système de visée est conçu pour être le plus
lumineux de sa catégorie. Ce viseur apporte la
preuve que Bushnell se positionne dénitivement
à la pointe de la technologie.
Français

12
A : cellule photo-
électrique
B : support
intégré
C : boulon
hexagonal long
D : lentille
E : vis de réglage
vertical
F : vis de réglage
latéral
G : petits boulons
hexagonaux
H : cache de
protection
A B C
D
Guide Des Dierentes Pièces Détachées
H
E
F
G

13

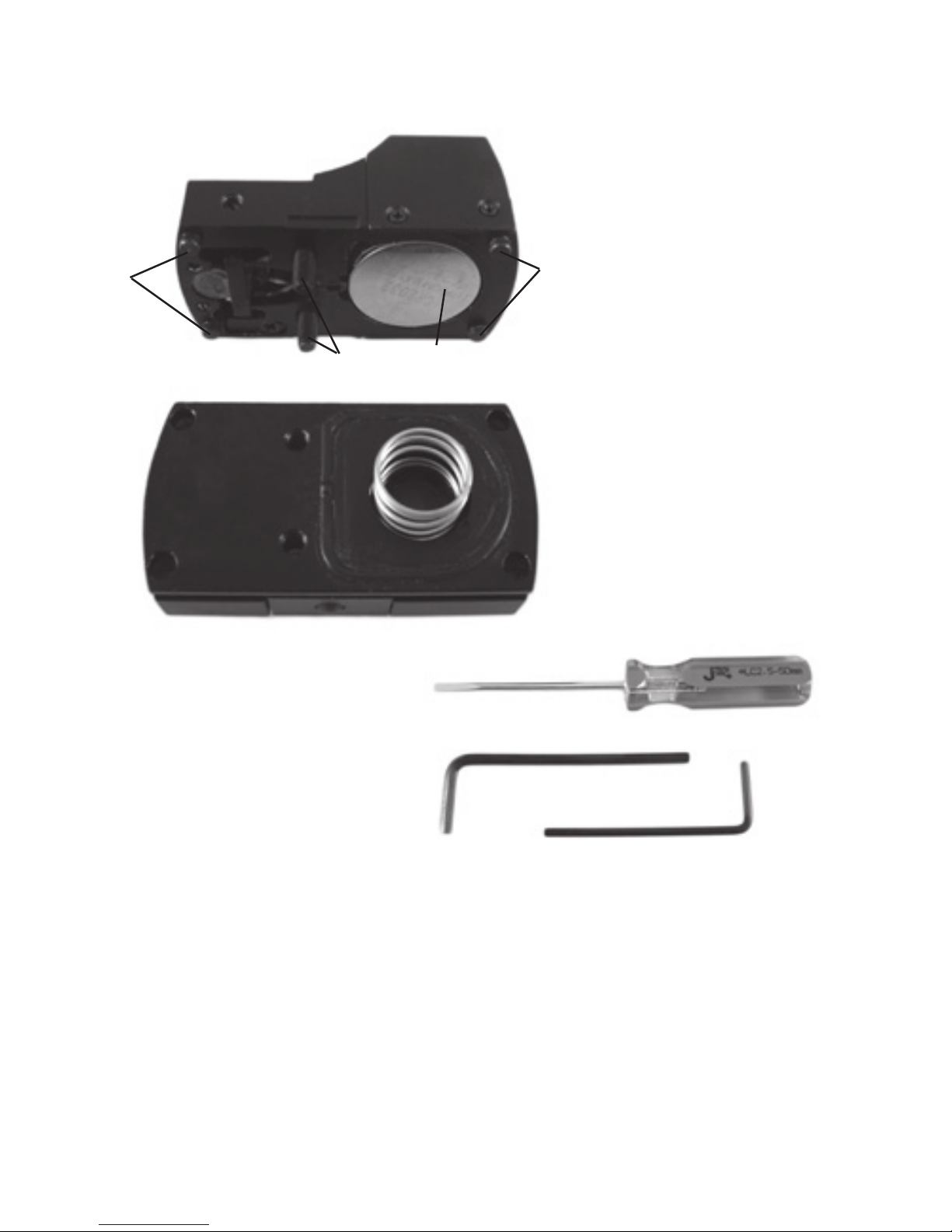

Accessoires inclus :
