Congratulations on your choice of a BUSHNELL®HOLOsight®, a revolutionary sighting

system based on advanced holographic technology. The BUSHNELL HOLOsight enhances

target acquisition, improves accuracy, and provides more control over your shooting

environment.

The BUSHNELL HOLOsight fills the needs of all shooters from the novice to the most

advanced professional. Our objective is to give each and every customer the quality,

commitment, and service expected from the sighting industry leader. Whatever your shooting

discipline, we wish you the best shooting, and again, we thank you for choosing the

BUSHNELL HOLOsight.

Please read the instructions carefully before mounting and using the sight and always practice

proper firearm safety.

Included: Sight assembly, 2 AA or N alkaline batteries

You will need a 7/64" Allen wrench.

BASIC OPERATION

The BUSHNELL HOLOsight uses laser light to illuminate a holographic reticle pattern embedded

in the heads-up display window and forms a virtual image of a reticle pattern. The shooter looks

through the heads-up display window and sees a bright red image of a reticle pattern projected onto

the target plane. There is absolutely no light projected onto the target plane, and the sight is legal to

use in most shooting and hunting situations. The BUSHNELL HOLOsight has no magnification.

BATTERIES

Depending on the model, your Holosight is powered by either (2) N alkaline 1.5 V batteries or (2)

AA batteries. An initial set of batteries comes with your sight. The BUSHNELL HOLOsight is

designed to maintain constant brightness at a particular setting. The reticle brightness will not fade

gradually as the batteries run down but rather shut down abruptly. The first indication of the

batteries draining is the reticle blinking when the unit is turned on. Another indication of low

batteries is the reticle pattern blinking off and on during recoil. With high recoil guns, this can occur

before the battery check indicates low battery condition. If the reticle pattern blinks off and on

during recoil or turns off suddenly, replace the batteries. Alkaline batteries from different

manufacturers are not all constructed the same way. Tests show some brands are more susceptible to

degradation by the shock of recoil.

Model 51-0021 – is powered by two N type 1.5 volt Alkaline batteries. We recommend the use of

EVEREADY® ENERGIZER® batteries with the Bushnell HOLOsight in cold weather. Please

note that there is a 12 Volt battery that is approximately the same size as the Type N 1.5 volt battery.

DO NOT USE THE 12 VOLT BATTERY. It will severely damage your sight.

Model 52-0021 –is powered by two AA type 1.5 volt Alkaline batteries. The AA HOLOsight can

utilize various types of batteries. Bushnell recommends Energizer batteries for regular use. NiMH

rechargeable batteries are the most cost effective in the long run, but do need to be charged regularly

as they do not hold a charge in storage well. For cold temperatures, Lithium AA batteries offer the

longest battery life. However, please note that the battery test function which is designed to work

with Alkaline batteries does not function accurately with Lithium batteries.

It is a good idea to change batteries before an extended hunting trip or match. For a comparison of

battery life at various temperatures, please see the graphs :

REPLACING BATTERIES

Remove the battery compartment by lifting up on the locking cam lever and carefully sliding the battery

compartment away and up from the sight housing (Figure 2). After the battery compartment is removed,

slide the batteries out and replace them with a fresh set. The labels on the bottom of battery

compartment show the correct battery orientation. To re-install the battery compartment, point the

sight towards the ground and slide battery compartment onto base. Make sure there is enough clearance

between the contact and the batteries to avoid bending the contacts. Hold the battery compartment

down firmly against the base and close the locking cam. Before you push down on the cam lever, make

sure the battery compartment sits all the way down and parallel to the base. Verify correct battery

installation immediately by turning on the sight and checking if the holographic reticle appears.

Holographic

Window

On/Off & Brightness

Adjustments Switches

Universal Mount Elevation Adjustment

Windage Adjustment

Removable Battery

Compartment

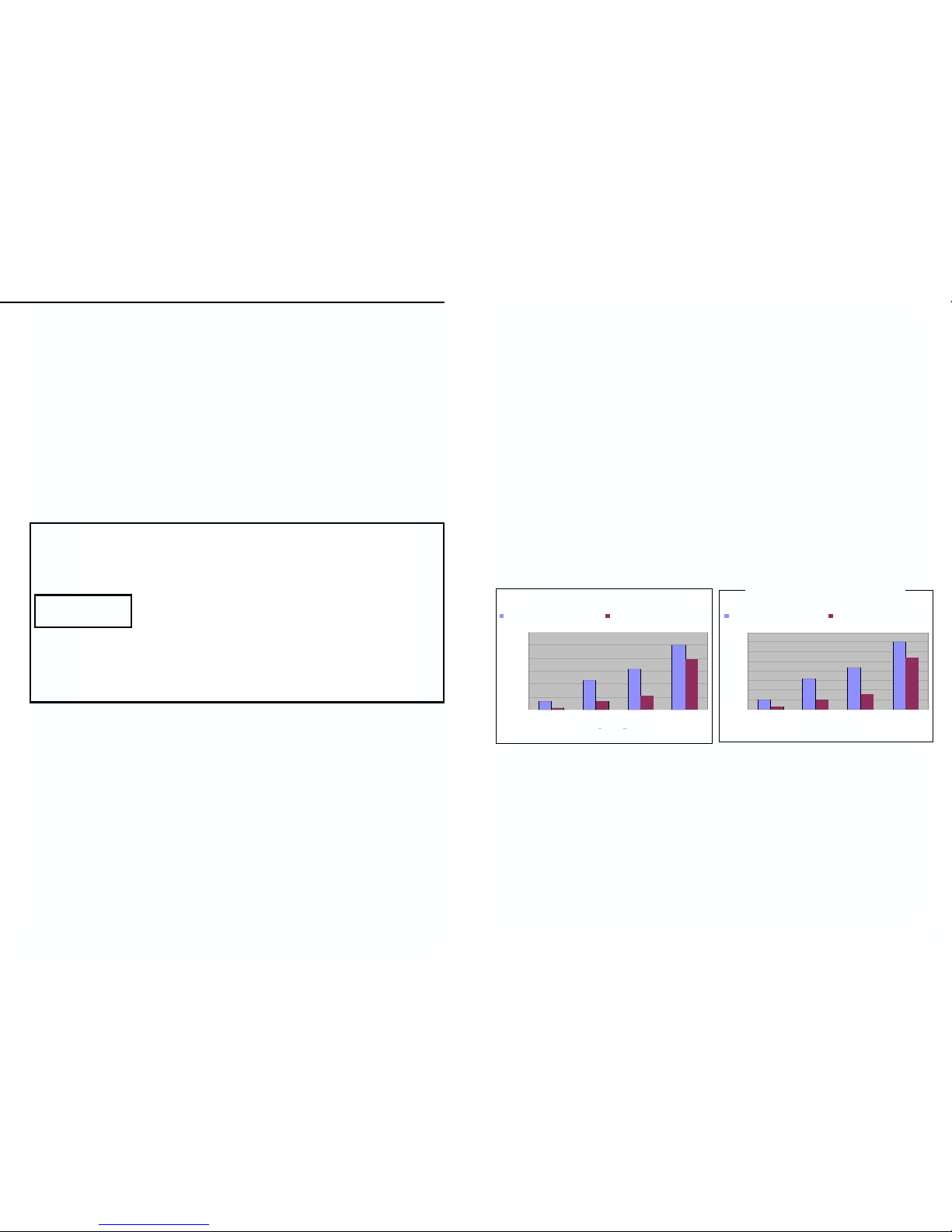

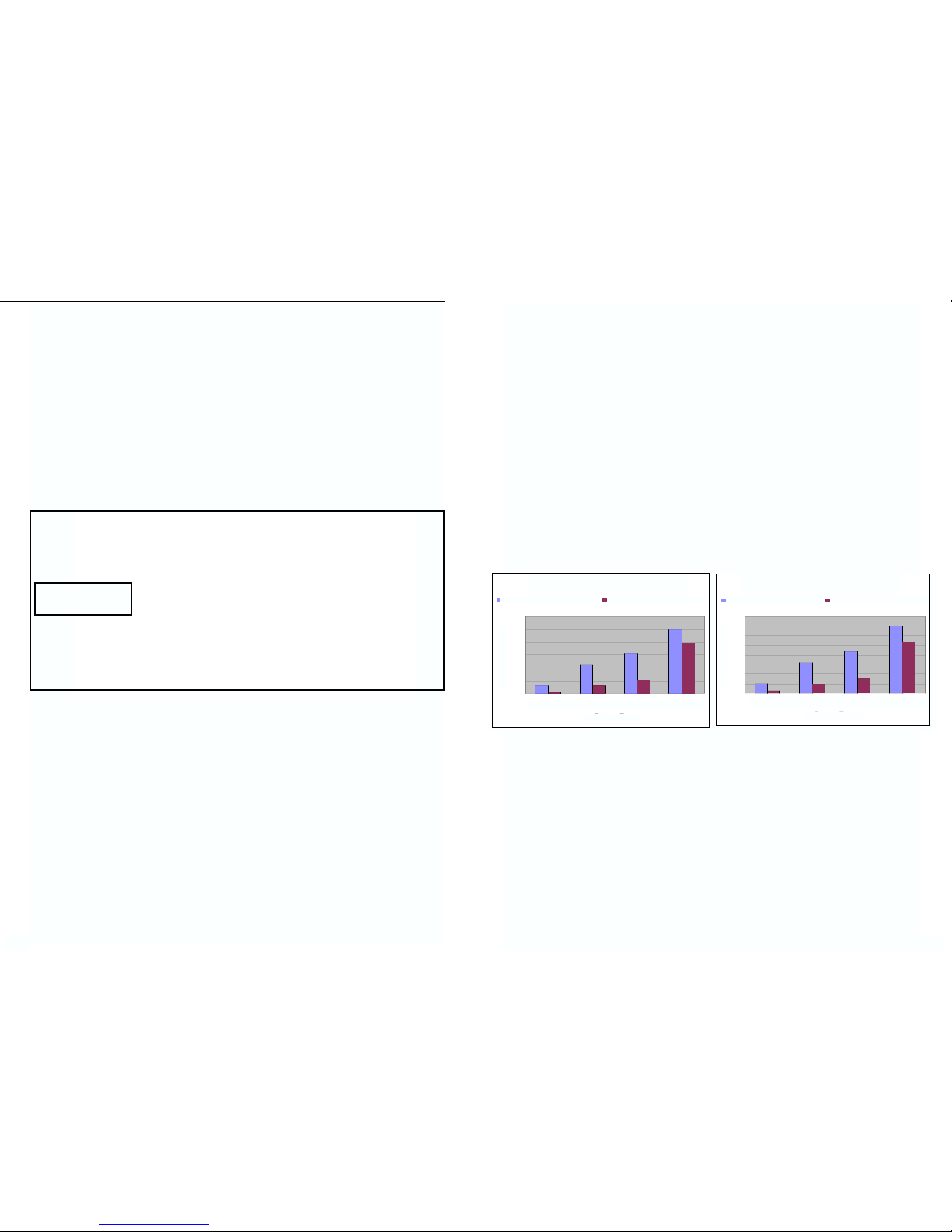

Battery Life at Brightness Setting 12

100

200

300

400

500

600

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F))

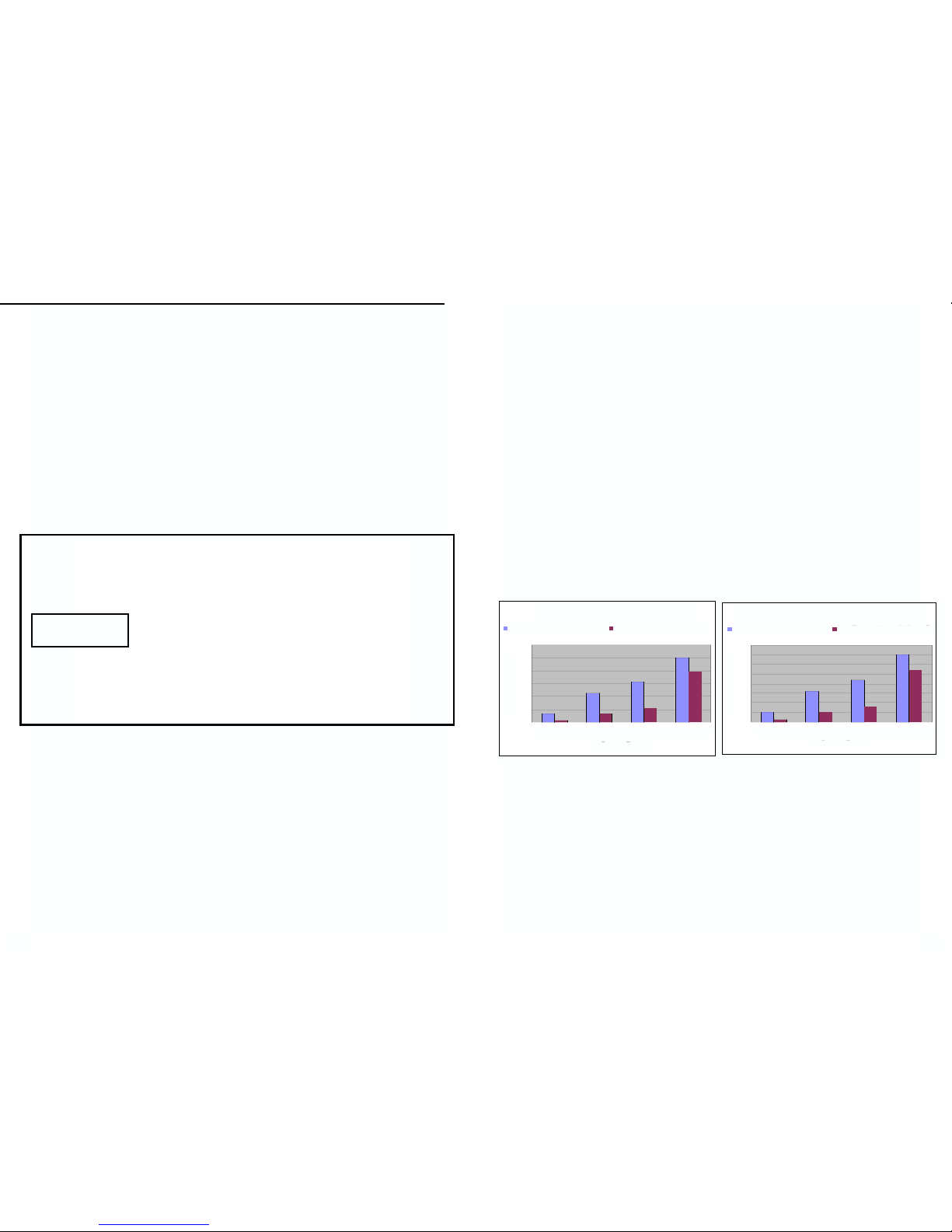

Battery Life at Brightness Setting 20

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F)

FIGURE 1

Directions to

Remove & Install

Battery Compartment Cam Lever

Battery Compartment

Tab on Base

FIGURE 2

4 5

ELECTRONIC FEATURES

All electronic controls are push-button switches located at the rear of the unit housing as shown in

Figure 1. To ensure proper operation of the push button switches we recommend pressing firmly on

the center of the switch.

1. ON/Auto Battery Check

Depressing the Up Arrow push-button switch will turn the sight ON. The sight will

automatically perform a battery check every time it is turned on. If the batteries have less than

20% of life left, the sight will turn on with the reticle image blinking on and off for 5 seconds.

If the remaining battery life is more than 20%, the sight will turn on with a steady reticle pattern.

The battery condition can be checked any time by turning the sight off and back on.

2. OFF

To turn the sight off, depress both UP and DOWN arrows simultaneously. Verify by looking

through heads-up display window.

3. Brightness Adjustment

Push-button switches vary the brightness intensity of the holographic reticle pattern. Depressing

and releasing the push-button switches moves the brightness level UP or DOWN one (1) step

from the previous setting. Depressing and holding the up arrow or down arrow switch will

change brightness level up or down continuously in steps. There are twenty (20) brightness

settings providing a dynamic range of 20,000:1 from the lowest setting to the highest setting.

When the sight is turned ON, the brightness intensity level is automatically set to Level 12.

4. Auto Shutdown

The BUSHNELL HOLOsight is equipped with auto shutdown capability and will automatically

shut itself OFF 8 hours after the last push-button control is used.

MOUNTING

The BUSHNELL HOLOsight is equipped with mounting hardware to attach to a standard 1" dovetail

or Weaver®style rail. To achieve the best results and accuracy, the BUSHNELL HOLOsight must be

mounted properly. The 1" dovetail rail needs to be as parallel as possible to the bore to achieve the best

accuracy. We strongly recommend you have the dovetail rail installed by a qualified gunsmith. Should

you decide to install the mount and sight yourself, please follow these steps:

1. Use a high-quality 1" steel dovetail rail mount designed to fit your particular firearm.

2. Carefully follow the instructions packed with the dovetail rail mount you have selected. Pay

careful attention to aligning the dovetail base parallel to the bore of the firearm.

3. The dovetail base should be mounted as low as possible.

4. Locate the post and dovetail clamp on the underside of the sight. Loosen the hex nut retainer

screw and the dovetail clamp with an Allen wrench (7/64).

5. Place the post within a groove on the top of the 1" dovetail base. Individual preference and the

specific firearm determines the optimal positioning to any specific groove on the dovetail base.

6. Make sure the post is inserted fully into the mount’s groove and push the sight as far forward as

possible. Tighten hex nut and retainer screw.

NOTE: Loosen screw just enough to mount and dis-mount the sight. Do not back screw out

completely to avoid losing the Weaver lock hardware.

BORE SIGHTING AND ZEROING

Bore sighting is a good preliminary procedure in achieving proper alignment of your sight to the

firearm. If the 1" dovetail rail is not mounted parallel to the barrel, major elevation adjustments may

be accomplished by shimming the dovetail base. It is important not to use the elevation adjustment

of the sight for major adjustments. Your sight’s internal elevation and windage adjustments should

be reserved for fine-tuning to achieve zero at the called for distance. Final zeroing of your firearm

and sight should be done with live ammunition and based on your expected shooting distance. If

you anticipate most of your shooting at short range, zero in at 50 yards. Groups of three shots will

be useful for averaging the point of impact.

WINDAGE AND ELEVATION ADJUSTMENTS

Your BUSHNELL HOLOsight features click mechanisms for elevation and windage adjustments.

The elevation and windage adjustment are located on the right-hand side of the sight (Figure 1). The

knob towards the front is your windage adjustment and the knob towards the rear is your elevation

adjustment (Figure 1). Both of these adjustment mechanisms are grooved with a slotted screw head

and require the use of a screwdriver, coin, or spent brass to turn.

The elevation and windage adjustments are shown in Figure 3. For both elevation and windage, each

click will change the bullet’s point of impact 1/2 Minute of Angle (MOA), which translates to 1/4

inch at 50 yards, 1/2 inch at 100 yards. Also, one full rotation of either knob will change your point

of impact 10 MOA. This translates into 5 inches at 50 yards, 10 inches at 100 yards. To move the

point of impact UP, turn the adjustment screw counterclockwise; to move the point of impact

DOWN, turn the adjustment screw clockwise.

To move the point of impact RIGHT, turn the adjustment screw clockwise; to move the point of

impact LEFT, turn the adjustment screw counterclockwise. The elevation and windage adjustments

have been initially set at the factory near the midpoint of their adjustment ranges and should be close

to being at zero with a properly installed mounting rail. Please do not turn the adjustments before

mounting the sight on the firearm. Be sure to check that the mount and the sight remain secured

after the first shots are fired.

CAUTION-When encountering a sudden increase in resistance in these adjustments, the end of

the adjustment range has been reached. DO NOT TRY to turn the adjustments any farther or

serious damage may occur to the sight.

Elevation Windage

Figure 3

6 7

LASER SAFETY ISSUES

The BUSHNELL HOLOsight is a Class II laser product. The Class II level illuminating beam,

however, is completely blocked by the housing. The only laser light accessible to the eye is the image

beam and is at a power level within the limit of a Class II laser product. The illuminating beam can

become accessible to the eye if the housing is broken. Turn the sight off immediately and return the

broken unit to the factory for repair.

FCC COMPLIANCE

The BUSHNELL HOLOsight complies with Part 15 of the FCC Rules. Operation is subject to the

following conditions: (1) this device may not cause harmful interference and (2) this device must

accept any interference received, including interference that may cause undesired operation.

MAINTENANCE AND CARE

Your BUSHNELL HOLOsight is a precision instrument that deserves reasonably cautious care. The

following tips are provided to ensure long lasting use of the sight.

1. The optical system and the window are coated with anti-reflection material. When cleaning the

glass surfaces, first blow away any dirt and dust. Fingerprints and lubricants can be wiped off

with lens tissue or a soft cotton cloth, moistened with lens cleaning fluid or glass cleaner sold in

any camera store.

Never clean the glass surface with a dry cloth or paper towel; always dampen the glass

surfaces prior to cleaning.

2. All moving parts of the sight are permanently lubricated. Do not try to lubricate them.

3. No maintenance is needed on the sight’s surface, except to occasionally wipe off with a soft damp

cloth. Use only a water-based cleaner such as glass cleaner, ammonia, or soap and water. Never

use any solvent-type cleaner such as alcohol or acetone.

4. Never disassemble the sight’s optical assembly. The optical cavity is purged, nitrogen filled, and

sealed to achieve fog proof performance. Disassembly will void the warranty.

TWO-YEAR LIMITED WARRANTY

Your Bushnell® product is warranted to be free of defects in materials and

workmanship for two years after the date of purchase. In the event of a defect under

this warranty, we will, at our option, repair or replace the product, provided that you

return the product postage prepaid. This warranty does not cover damages caused by

misuse, improper handling, installation, or maintenance provided by someone other

than a Bushnell Authorized Service Department.

Any return made under this warranty must be accompanied by the items listed below:

1) A check/money order in the amount of $10.00 to cover the

cost of postage and handling

2) Name and address for product return

3) An explanation of the defect

4) Proof of Date Purchased

5) Product should be well packed in a sturdy outside shipping carton,

to prevent damage in transit, with return postage prepaid to the

address listed below:

IN U.S.A. SEND TO: IN CANADA SEND TO:

Bushnell Performance Optics Bushnell Performance Optics

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

For products purchased outside the United States or Canada please contact your local

dealer for applicable warranty information. In Europe you may also contact Bushnell

at: BUSHNELL Performance Optics Gmbh

European Service Centre

MORSESTRASSE 4

D- 50769 KÖLN

GERMANY

Tél: +49 (0) 221 709 939 3

Fax: +49 (0) 221 709 939 8

This warranty gives you specific legal rights.

You may have other rights which vary from country to country.

Nous vous félicitons d’avoir choisi le BUSHNELL®HOLOsight®, un système de visée

révolutionnaire, utilisant une technologie holographique avancée. Le viseur BUSHNELL

HOLOsight facilite l’acquisition de cible, accroît la précision et permet de mieux contrôler

l’environnement de tir.

Le viseur BUSHNELL HOLOsight répond aux besoins de tous les tireurs, du novice au

professionnel le plus chevronné. Notre objectif est d’offrir àchacun de nos clients le niveau

de qualité, d’engagement et de service, qu’ils sont en droits d’attendre du leader de

l’industrie des systèmes de visée. Quelle que soit votre discipline de tir, nous vous

souhaitons le plus grand succès et, encore une fois, vous remercions pour votre choix d’un

viseur BUSHNELL HOLOsight.

Veillez àlire les instructions attentivement avant de monter le viseur et n’oubliez pas de

toujours respecter les règles de sécuritédes armes àfeu.

Inclus: Viseur, 2 piles alcalines AA ou N

Une cléAllen de 7/64 est nécessaire pour l’installation

PRINCIPE DE FONCTIONNEMENT

Le viseur BUSHNELL HOLOsight utilise un laser pour illuminer un graphisme intégrédans

la fenêtre d’affichage tête haute et former une image virtuelle de réticule. Lorsque le tireur

regarde dans la fenêtre d’affichage tête haute, il voit l’image lumineuse d’un réticule projetée

sur la cible. Aucune lumière n’est projetée sur la cible et le viseur peut être utilisélégalement

dans la plupart des situations de chasse et de tir sur cible. Le viseur BUSHNELL HOLOsight

n’utilise aucun système de grossissement.

PILES

Suivant le modèle, le viseur HOLOsight fonctionne sur (2) piles alcalines N de 1,5 V, ou (2)

piles AA. Un jeu de piles initial est inclus avec le viseur. Le viseur BUSHNELL HOLOsight

est conçu pour maintenir un niveau de luminositéconstant, àun réglage donné. La

luminositédu réticule de diminue pas progressivement àmesure de la décharge des piles, il

s’éteint complètement lorsque la charge est insuffisante. La première indication de faiblesse

de charge est un clignotement du réticule lorsque le système est allumé. Une autre indication

FRENCH

de faiblesse de charge est un clignotement du réticule pendant le recul. Dans le cas d’une arme

àfort recul, ceci peut ce produire avant que le système de vérification de pile indique une

faible charge. Si le réticule clignote pendant le recul ou ‘disparaît brusquement, remplacer les

piles. Les piles alcalines provenant de différents fabricants ne sont pas toutes construites de la

même façon. Des test ont prouvéque les piles de certaines marques sont plus affectées par le

choc du recul que d’autres.

Le modèle 510021 fonctionne sur deux piles alcalines N de 1,5 V. Si le viseur Bushnell

HOLOsight est utilisépar temps froid, nous recommandons l’usage de piles EVEREADY®

ENERGIZER®. Noter qu’il existe une pile 12 volts dont la taille est presque la même que

celle des piles 1,5 volt. NE PAS UTILISER DE PILES 12 VOLTS. Ces piles

endommageraient sérieusement le viseur.

Le modèle 520021 fonctionne sur deux piles alcalines AA de 1,5 V. Le viseur HOLOsight AA

peut utiliser différents types de piles. Pour l’usage général, Bushnell recommande les piles

Energizer. Les piles NiMH rechargeables sont les plus économiques àlong terme, mais elles

doivent être rechargées régulièrement car leur autonomie est moindre. Àbasses températures, les

piles AA au lithium sont les plus durables. Il convient toutefois de noter que le fonctionnement

du testeur de charge ,conçu pour les piles alcalines, est imprécis avec les piles au lithium.

Il est recommandéde changer les piles avant une partie de charge ou un concours de tir de

longue durée. Pour une comparaison de l’autonomie des piles àdifférentes températures,

consulter les graphiques :

REMPLACEMENT DES PILES

Retirer le compartiment àpiles. Pour ce faire, relever le lever de verrouillage àcame et sortir

le compartiment du corps du viseur en le tirant avec précaution vers le haut (figure 2). Ceci

fait, retirer les piles du compartiment et les remplacer par un jeu neuf. L’autocollant situéau

bas du compartiment montre l’orientation correcte des piles. Pour remettre le compartiment

des piles en place, pointer le viseur vers le sol et glisser le compartiment sur la base. S’assurer

que l’espace entre les contacts et les piles est suffisant pour éviter de tordre les contacts. Serrer

fermement le compartiment àpiles contre la base et fermer la came de verrouillage. Avant

d’abaisser le levier àcame, vérifier que le compartiment àpiles est insérébien àfond et

parallèle àla base. Vérifier immédiatement si les piles sont correctement installées en allumant

;e viseur pour voir si le réticule holographique apparaît.

Fenêtre

holographique

Commutateur marche/arrêt

et réglage de luminosité

Monture universelle Réglage d’élévation

Réglage de dérive

Compartiment de

piles amovible

FIGURE 1

Battery Life at Brightness Setting 12

100

200

300

400

500

600

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F))

Battery Life at Brightness Setting 20

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F)

AUTONOMIE DES PILES AVEC UN

RÉGLAGE DE LUMINOSITÉDE 12

Température ambiante(21 degrés C / 70 degrés F)

Basse température (-14 degrés C / 7 degrés F)

Température ambiante(21 degrés C / 70 degrés F)

Basse température (-14 degrés C / 7 degrés F)

AUTONOMIE DES PILES AVEC UN

RÉGLAGE DE LUMINOSITÉDE 20

Heures

Type de pile

N alcaline AA alcaline AA NiMH AA lithium

10 11

FONCTIONS ÉLECTRONIQUES

Toutes les fonctions électroniques sont commandées par des boutons poussoirs situés à

l’arrière du viseur, comme le montre la figure 1.

1. MARCHE/vérification automatique de pile

Appuyer sur le bouton fléchévers le haut pour allumer le viseur. Le viseur effectue

automatiquement une vérification des piles lorsqu’il est allumé. Si l’autonomie de pile

restante est de moins de 20 %, l’image de réticule clignote pendant 5 secondes lorsque le

viseur est allumé. Si l’autonomie de pile restante est de moins de 20 %, l’image de réticule

reste fixe. La charge des piles peut être vérifiée àtout moment en éteignant et rallumant

le viseur.

2. ARRÊT

Pour éteindre le viseur, appuyer simultanément sur les boutons fléchés vers le HAUT et

vers le BAS. Vérifier que le viseur est éteint en regardant dans la fenêtre tête haute.

3. Réglage de luminosité

Des boutons poussoirs permettent de régler l’intensitélumineuse du réticule

holographique. Appuyer sur les boutons fléchés et les relâcher immédiatement pour

AUGMENTER ou RÉDUIRE la luminositéd’un (1) niveau. Maintenir le bouton fléché

vers le haut ou vers le bas pour obtenir le défilement continu des niveaux de luminosité.

Le viseur offre vingt (20) niveaux de réglage, représentant une plage de 20 000:1 entre les

niveau 1 et 20. Lorsque le viseur est allumé, le niveau d’intensitélumineuse se règle

automatiquement sur 12.

4. Arrêt automatique

Le viseur BUSHNELL HOLOsight est dotéd’une fonction d’arrêt automatique, qui

l’éteint automatiquement 8 heures après que le dernier bouton ait étéenfoncé.

MONTAGE

Le viseur BUSHNELL HOLOsight est fourni avec la quincaillerie de montage nécessaire

pour l’installer sur un rail àqueue d’aronde standard de 1 po(25 mm) ou de type Weaver®.

Pour assurer des résultats et une précision optimum, le viseur BUSHNELL HOLOsight doit

être montécorrectement. Pour obtenir une précision maximum, le rail àqueue d’aronde de

25 mm doit être aussi parallèle que possible au canon. Nous recommandons vivement de faire

installer le rail àqueue d’aronde par un armurier qualifié. Pour installer et régler la monture

soi-même, procéder comme suit :

Retrait et remise

en place du

compartiment àpiles Levier àcame

Compartiment àpiles

Languette de la base

FIGURE 2

1. Utiliser un rail àqueue d’aronde de 25 mm de haute qualité, compatible avec l’arme.

2. Suivre attentivement les instructions fournies avec le rail sélectionné. Veiller

particulièrement àbien aligner le rail àqueue d’aronde sur le canon de l’arme.

3. Le rail doit être montéaussi bas que possible.

4. Localiser le goujon et la bride àqueue d’aronde du dessous du viseur. Desserrer la vis de

retenue hexagonale et la bride au moyen d’une cléAllen de 7/64.

5. Placer le goujon dans une rainure du rail àqueue d’aronde. Le choix de la rainure de la base

àqueue d’aronde est une question de préférence personnelle et de configuration de l’arme.

6. S’assurer que le goujon est engagéàfond dans la rainure et pousser le viseur aussi loin vers

l’avant que possible. Serrer l’écrou hexagonal et la vis de retenue.

REMARQUE : desserrer la vis juste assez pour permettre de monter ou démonter le viseur.

Ne pas la dévisser complètement afin d’éviter de perdre la quincaillerie de montage Weaver.

POINTAGE ET ZÉROTAGE

Le pointage est un bon point de départ pour obtenir un alignement correct du viseur sur

l’arme. Si le rail àqueue d’aronde de 25 mm n’est par montéparallèle au canon, les réglages

d’élévation importants peuvent être effectués au moyen de cales. Il est essentiel de ne pas

utiliser le réglage d’élévation de pointage pour les réglages importants. Les réglages interne

d’élévation et de dérive du viseur doivent être réservés pour un ajustement fin, destinéà

obtenir le zérotage àune distance donnée. Le zérotage final de l’arme et du viseur doit être

effectuéavec des balles réelles, en fonction de la distance de tir prévue. Si la plupart des tirs

doivent être effectués àcourte distance, zéroter à50 mètres. Les groupages de 3 balles

facilitent la détermination de la moyenne de point d’impact.

RÉGLAGES DE DÉRIVE ET D’ÉLÉVATION

Le viseur BUSHNELL HOLOsight est dotéde mécanismes àcliquet pour les réglages

d’élévation et de dérive. Ces mécanismes se trouvent du côtédroit du viseur (figure 1). Le

bouton avant est celui de réglage de la dérive, et le bouton arrière celui de réglage d’élévation

(figure 1). Ces deux mécanismes de réglage sont dotés d’une vis àtête fendue qui nécessite un

tournevis, une pièce de monnaie ou une douille vide pour être tournée.

Les réglages d’élévation et de dérive sont représentés àla figure 3. Pour les deux réglage,

chaque déclic correspond à1/2 minute d’angle, ce qui correspond à13 mm à50 mètres et 25

mm à100 mètres. Un tour complet de l’un ou l’autre des boutons change le point d’impact

de 10 minutes d’angle. Ceci représente 13 cm à50 mètres et 25 cm à100 mètres. Pour

ÉLEVER le point d’impact, tourner la vis de réglage dans le sens antihoraire, pour

l’ABAISSER, tourner la vis dans le sens horaire.

Élévation Dérive

Figure 3

Pour déplacer le point d’impact vers la DROITE, tourner la vis de réglage dans le sens

horaire, pour le déplacer vers la GAUCHE, tourner la vis dans le sens antihoraire.

L’élévation et la dérive sont initialement ajustés en usine vers le milieu de la plage de réglage

et devraient être proche d’un point d’impact zéro si le rail du viseur est correctement installé.

Veiller àne pas toucher ces réglages avant d’avoir installéle viseur sur l’arme. Vérifier que la

monture et le viseur restent solidement assujettis après les quelques premiers tirs.

ATTENTION –Les réglages présentent une résistance accrue lorsque la limite de la plage de

réglage est atteinte. NE PAS ESSAYER de les tourner davantage, ce qui pourrait sérieusement

endommager le viseur.

SÉCURITÉD’UTILISATION DU LASER

Le viseur BUSHNELL HOLOsight est un produit laser de classe II. Toutefois, le rayon

lumineux de classe II est totalement bloquépar le corps du viseur. La seule lumière laser

accessible àl’œil est l’image holographique, dont la puissance est dans les limites imposées

pour les produits laser de classe II. Le rayon lumineux peut entrer en contact avec l’œil si le

corps du viseur est brisé. Dans ce cas, éteindre immédiatement le viseur et le renvoyer àl’usine

pour réparation.

ATTENTION : RAYONNEMENT LASER

NE PAS regarder dans le rayon.

Produit laser de classe II, 0,08 mW 650 nm

CONFORMITÉFCC

Le viseur BUSHNELL HOLOsight est conforme àla section 15 des réglementations de la

FCC. Son utilisation est sujette aux conditions suivantes : (1) cet appareil ne doit pas causer

d’interférences nuisibles et (2) il doit accepter toute interférence reçue, y compris celles

susceptible de nuire àson bon fonctionnement.

ENTRETIEN

Le viseur BUSHNELL HOLOsight est un instrument de précaution, qui demande un entretien

raisonnable. Utiliser les conseils ci-dessous pour assurer une longue vie utile au viseur.

1. Le système optique et la fenêtre sont revêtus d’un matériau antiréfléchissant. Avant de

nettoyer les surfaces en verre, les souffler pour éliminer toutes poussières ou saletés. Les

traces de doigts et de lubrifiants peuvent être nettoyées avec un chiffon àlunettes ou une

serviette en coton imbibée de liquide pour nettoyage de lentilles et surfaces en verre en

vente dans tous les magasins d’appareils photo.

Ne jamais nettoyer les surfaces en verre avec un chiffon sec ou un mouchoir en papier.

Toujours les humecter avant de les nettoyer.

2. Toutes les pièces mobiles du viseur sont lubrifiées en permanence. Ne pas essayer de les lubrifier.

3. L’extérieur du viseur ne demande aucun entretien autre qu’un nettoyage occasionnel avec

un chiffon doux humide. N’utiliser que des produits àbase aqueuse, tels que les nettoyants

pour vitres, l’ammoniac et l’eau savonneuse. Ne jamais utiliser de produits solvants tels

que l’alcool ou l’acétone.

12 13

4. Ne jamais démonter le système optique du viseur. La cavitéoptique a étépurgée, remplie

d’azote et scellée pour empêcher la formation de buée. Un démontage entraînerait

l’annulation de la garantie.

GARANTIE LIMITÉE de DEUX ans

Votre produit Bushnell® est garanti exempt de défauts de matériaux et de fabrication

pendant deux ans après la date d'achat. Au cas où un défaut apparaîtrait sous cette garantie,

nous nous réservons l'option de réparer ou de remplacer le produit, à condition de nous le

renvoyer en port payé. La présente garantie ne couvre pas les dommages causés par une

utilisation, une manipulation, une installation incorrecte(s) ou un entretien incorrect ou fourni

par quelqu'un d'autre qu'un centre de réparation agréé par Bushnell.

Tout retour effectué dans le cadre de la présente garantie doit être accompagné des articles

indiqués ci-dessous :

1) un chèque ou mandat d'une somme de 10,00 $ US pour couvrir les frais d'envoi

et de manutention

2) le nom et l'adresse pour le retour du produit

3) une description du défaut constaté

4) la preuve de la date d'achat

5) Le produit doit être emballé soigneusement, dans un carton d'expédition solide,

pour éviter qu'il ne soit endommagé durant le transport ; envoyez-le en port payé,

à l'adresse indiquée ci-dessous :

Aux États-Unis, envoyez à: Au CANADA, envoyez à:

Bushnell Performance Optics Bushnell Performance Optics

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Pour les produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre

distributeur local pour tous renseignements concernant la garantie. En Europe, vous pouvez

aussi contacter Bushnell au : BUSHNELL Performance Optics Gmbh

European Service Centre

MORSESTRASSE 4

D- 50769 Cologne

Allemagne

Tél: +49 (0) 221 709 939 3

Fax: +49 (0) 221 709 939 8

La présente garantie vous donne des droits légaux spécifiques.

Vous pouvez avoir d'autres droits qui varient selon les pays.

Enhorabuena por haber elegido el visor BUSHNELL®HOLOsight®, un sistema de

visión revolucionario basado en la tecnología holográfica. El visor BUSHNELL

HOLOsight mejora la adquisición del blanco, la precisión y ofrece un mayor control en

cualquier ambiente de tiro.

El visor BUSHNELL HOLOsight satisface las necesidades de todos los tiradores, desde el

novato hasta el profesional más avanzado. Nuestro objetivo consiste en ofrecer a todos y

cada uno de nuestros clientes la calidad, el compromiso y el servicio que esperan del líder

de la industria de los visores. Cualquiera que sea su disciplina de tiro, le deseamos los

mejores disparos y le agradecemos, una vez más, que haya elegido el visor BUSHNELL

HOLOsight.

Lea las instrucciones detenidamente antes de montar y utilizar el visor, y siga siempre las

prácticas de seguridad de armas de fuego apropiadas.

Se incluye: Conjunto de visor, 2 pilas AA o N alcalinas

Necesitaráuna llave Allen de 7/64 pulg.

FUNCIONAMIENTO BÁSICO

El visor BUSHNELL HOLOsight utiliza una luz láser para iluminar una imagen de retícula

holográfica incorporada en la ventana de datos proyectados y forma una imagen virtual de

una imagen de retícula. El tirador mira por la ventana de datos proyectados y ve una imagen

roja brillante de una imagen de retícula proyectada sobre el plano del blanco. No se proyecta

ninguna luz absolutamente sobre el plano del blanco y es legal usar el visor en la mayoría de

las situaciones de tiro y caza. El visor BUSHNELL HOLOsight no tiene ningún aumento.

PILAS

Dependiendo del modelo, el Holosight funciona con (2) pilas N alcalinas de 1.5 V o (2) pilas

AA. Con el visor se entrega un conjunto inicial de pilas. El visor BUSHNELL HOLOsight

se ha diseñado para mantener un brillo constante en una posición particular. El brillo de la

retícula no disminuirágradualmente a medida que se desgastan las pilas, sino que deja de

funcionar repentinamente. La primera indicación de que las pilas están desgastándose es que

la retícula destella cuando se enciende la unidad. Otra indicación de que las pilas están bajas

es que la imagen de la retícula destella durante el retroceso. En el caso de las armas con

retroceso pronunciado, esto puede ocurrir antes de que el comprobador del nivel de las pilas

indique que las pilas están desgastadas. Si la imagen de la retícula destella durante el retroceso

o desaparece de repente, sustituya las pilas. No todas las pilas alcalinas de diferentes

fabricantes se construyen de la misma forma. Las pruebas muestran que algunas marcas son

más susceptibles a la degradación a causa de la sacudida producida por el retroceso.

Modelo 510021 –se alimenta con dos pilas alcalinas tipo N de 1.5 voltios. Nosotros

recomendamos que se usen pilas EVEREADY®ENERGIZER®con el visor Bushnell

HOLOsight cuando el tiempo es frío. Observe que hay una pila de 12 voltios que tiene

aproximadamente el mismo tamaño que la pila de 1.5 voltios del Tipo N. NO USE LA PILA

DE 12 VOLTIOS. Causarádaños graves en el visor.

Modelo 520021 –se alimenta con dos pilas alcalinas de 1.5 voltios del tipo AA. El AA

HOLOsight puede utilizar varios tipos de pilas. Bushnell recomienda las pilas Energizer para

uso normal. Las pilas recargables NiMH son las más eficaces en función del coste a largo

plazo, pero necesitan recargarse regularmente ya que no mantienen bien la carga mientras

están almacenadas. Para temperaturas frías, las pilas AA de litio ofrecen la mayor vida útil. Sin

embargo, observe que la función de prueba de la pila que estádiseñada para las pilas alcalinas

no funciona con precisión con las pilas de litio.

Es una buena idea cambiar las pilas antes de un viaje largo de caza o de una competición. Para

ver una comparación de la vida útil de las pilas a diferentes temperaturas, consulte los gráficos:

CÓMO SE SUSTITUYEN LAS PILAS

Saque el compartimiento de las pilas levantando la palanca de leva de cierre y deslizando con

cuidado el compartimiento hacia afuera y hacia arriba de la caja del visor (Figura 2). Después

de sacar el compartimiento de las pilas, saque las pilas deslizándolas y sustitúyalas por unas

pilas nuevas. Las etiquetas del fondo del compartimiento de las pilas muestran la orientación

correcta de las mismas. Para reinstalar el compartimiento de las pilas, dirija el visor hacia el

suelo y deslice el compartimiento sobre la base. Cerciórese de que haya espacio suficiente

entre el contacto y la pila para impedir que se doblen los contactos. Sujete el compartimiento

de las pilas hacia abajo con firmeza contra la base y cierre la leva de fijación. Antes de empujar

la leva de fijación, cerciórese de que el compartimiento de las pilas estécompletamente

asentado y paralelo a la base. Verifique inmediatamente si la pila estácorrectamente instalada

encendiendo el visor y comprobando si se ve la retícula holográfica.

14 15

SPANISH

Ventana

holográfica

Botones On/Off y

de ajuste de brillo

Montura universal Ajuste de elevación

Ajuste de

corrección vertical

Compartimiento de pilas

desmontable

Battery Life at Brightness Setting 12

100

200

300

400

500

600

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F))

Battery Life at Brightness Setting 20

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F)

FIGURA 1 VIDA ÚTIL DE LA PILA CON EL BRILLO

EN UNA POSICIÓN 12

Temperatura baja (-14 grados C / 7 grados F)

Temperatura ambiente e (21grados C / 70grados F)

Temperatura baja (-14 grados C / 7 grados F)

VIDA ÚTIL DE LA PILA CON EL BRILLO

EN UNA POSICIÓN 20

Horas

Tipo de pila

Temperatura ambiente e (21grados C / 70grados F)

N alcalina AA alcalina AA NiMH AA litio

FUNCIONES ELECTRÓNICAS

Todos los controles electrónicos son botones pulsadores situados en la parte posterior de la caja

de la unidad, como se muestra en la Figura 1. Para asegurarse de que los botones pulsadores

funcionan debidamente, recomendamos que se pulse con firmeza en el centro del botón.

1. Encendido/Comprobación automática de las pilas

Pulsando el botón Flecha arriba se encenderáel visor. El visor realizaráuna comprobación

automática de las pilas cada vez que se enciende. Si las pilas tienen menos del 20% de vida

útil, el visor se encenderácon la imagen de retícula destellando durante 5 segundos. Si la

vida útil restante supera el 20%, el visor se encenderácon una imagen de retícula

constante. El estado de las pilas se puede comprobar en cualquier momento apagando el

visor y volviéndolo a encender.

2. APAGADO

Para apagar el visor, pulse las flechas ARRIBA y ABAJO simultáneamente. Verifíquelo

mirando por la ventana de datos proyectados.

3. Ajuste del brillo

Los botones pulsadores varían la intensidad del brillo de la imagen de retícula holográfica.

Si se pulsa y se suelta el botón pulsador, se mueve el nivel de brillo ARRIBA o ABAJO un

(1) paso desde la posición previa. Si se pulsa y se mantiene pulsado el botón de flecha

arriba o flecha abajo se cambiaráel nivel de brillo arriba o abajo de forma continua y en

pasos. Hay veinte (20) posiciones de brillo que proporcionan un rango dinámico de

20.000:1 desde la posición más baja hasta la más alta. Cuando se enciende el visor, el nivel

de intensidad de brillo se fija automáticamente en el Nivel 12.

4. Apagado automático

El visor BUSHNELL HOLOsight estáequipado con un dispositivo de apagado

automático y se apagaráautomáticamente 8 horas después de haber usado el último botón

pulsador de control.

MONTAJE

El visor BUSHNELL HOLOsight estáequipado con herrajes de montaje para acoplarse a un

raíl de cola de milano estándar de 1 pulgada o estilo Weaver®. Para conseguir los mejores

resultados y la mayor precisión, el visor BUSHNELL HOLOsight debe montarse

correctamente. El raíl de cola de milano de 1 pulgada tiene que estar lo más paralelo posible

al ánima del cañón para lograr la mayor precisión. Recomendamos encarecidamente que se

encargue a un armero cualificado la instalación del raíl de cola de milano. Si decide instalar

la montura y el visor por su cuenta, siga estos pasos:

1. Use una montura de raíl de cola de milano de 1 pulgada de acero de alta calidad que se

haya diseñado para su arma de fuego particular.

2. Siga detenidamente las instrucciones que se entregan con la montura de raíl de cola de

milano que haya seleccionado. Tenga mucho cuidado de que la base de cola de milano esté

alineada paralelamente al ánima del arma de fuego.

3. La base de cola de milano debe montarse lo más baja posible.

4. Localice la pinza del poste y de la cola de milano en la parte inferior del visor. Afloje el tornillo

de retención de la tuerca hexagonal y la pinza de la cola de milano con una llave Allen (7/64).

5. Coloque el poste dentro de la ranura de la parte superior de la base de cola de milano de

1 pulgada. Las preferencias individuales y el arma de fuego específica determinarán la

posición óptima a cualquier ranura específica de la base de la cola de milano.

6. Cerciórese de que el poste estéinsertado completamente en la ranura de la montura y

empuje el visor hacia adelante tanto como sea posible. Apriete la tuerca hexagonal y el

tornillo de retención.

NOTA: afloje el tornillo lo suficiente para montar y desmontar el visor. No saque el tornillo

completamente para evitar que se pierdan los herrajes de fijación del dispositivo Weaver.

CALIBRACIÓN DE PARALELISMO Y AJUSTE DE PUNTERÍA

La calibración de paralelismo es un buen procedimiento preliminar para lograr un

alineamiento apropiado de su visor con el arma de fuego.

Si el raíl de cola de milano de 1 pulgada no estámontado paralelamente al cañón, se pueden

efectuar ajustes de elevación importantes calzando la base de cola de milano. Es fundamental

que utilice el ajuste de elevación del visor para realizar ajustes importantes. Los ajustes de

elevación y corrección vertical internos del visor deben reservarse realizar ajustes de precisión

con el fin de ponerlo a cero a la distancia prevista. El ajuste de puntería final de su arma de

fuego y del visor deberáhacerse con munición activa y tiene que basarse en la distancia de tiro

prevista. Si prevéque gran parte de los disparos se harán a distancias cortas, ajuste la puntería

a 50 yardas. Es muy útil realizar grupos de tres disparos para promediar el punto de impactos.

AJUSTES DE CORRECCIÓN VERTICAL Y ELEVACIÓN

El visor BUSHNELL HOLOsight presenta mecanismos de clic para los ajustes de elevación y

corrección vertical. Los ajustes de elevación y corrección vertical están situados en el lado derecho

del visor (Figura 1). El botón delantero es el ajuste de corrección vertical y el botón trasero es el

ajuste de elevación (Figura 1). Ambos mecanismos de ajustes están acanalados con una cabeza de

tornillo con ranura y requieren el uso de un destornillador, moneda o trozo de metal.

Los ajustes de elevación y corrección vertical se muestran en la Figura 3. Tanto para la

elevación como para la corrección vertical, cada clic cambiaráel punto de impacto de la bala

1/2 Minuto de Ángulo (MOA, en inglés), lo que se traduce en 1/4 de pulgada a 50 yardas y

1/2 pulgada a 100 yardas. También, una rotación completa de cada botón cambiaráel punto

de impacto 10 MOA. Esto se traduce en 5 pulgadas a 50 yardas y 10 pulgadas a 100 yardas.

16 17

Instrucciones para

desmontar e instalar el

compartimiento de las pilas Palanca de leva

Compartimiento de las pilas

Lengüeta en la base

FIGURA 2

Para mover el punto de impacto hacia ARRIBA, gire el tornillo de ajuste a la izquierda; para

mover el punto de impacto hacia ABAJO, gire el tornillo de ajuste a la derecha.

Para mover el punto de impacto a la DERECHA, gire el tornillo de ajuste a la derecha; para

mover el punto de impacto a la IZQUIERDA, gire el tornillo de ajuste a la izquierda.

Los ajustes de elevación y corrección vertical se fijan inicialmente en fábrica cerca del punto

medio de sus límites de ajuste y deberán estar cerca de cero con un raíl de montaje debidamente

instalado. No cambie los ajustes antes de montar el visor en el arma de fuego. Compruebe bien

si la montura y el visor permanecen seguros después de hacer los primeros disparos.

PRECAUCIÓN-Cuando experimente un aumento repentino en la resistencia de estos

ajustes, habráalcanzado el final del límite del ajuste. NO TRATE de girar los ajustes más o

podría causar daños graves en el visor.

TEMAS RELACIONADOS CON LA SEGURIDAD LÁSER

El visor BUSHNELL HOLOsight es un producto láser de la Clase II. Si embargo, el rayo de

iluminación de nivel de la Clase II, estábloqueado completamente por la caja del visor. La

única luz láser accesible al ojo es el rayo de la imagen y tiene un nivel de potencia que está

dentro del límite de los productos láser de la Clase II. El rayo de iluminación podría hacerse

accesible al ojo si la caja del visor estuviera rota. Apague el visor inmediatamente y envíe la

unidad rota a fábrica para su reparación.

PRECAUCIÓN: RADIACIÓN LÁSER

NO mire hacia el rayo

0.08mW 650mm Producto láser de la Clase II

CONFORMIDAD CON FCC

El BUSHNELL HOLOsight estáconforme con la Parte 15 de las normas FCC. Su

funcionamiento estásujeto a las siguientes condiciones: (1) este dispositivo no debe causar

interferencias perturbadoras y (2) este dispositivo debe aceptar cualquier interferencia

recibida, incluidas las interferencias que podrían causar un funcionamiento no deseado.

CUIDADO Y MANTENIMIENTO

El visor BUSHNELL HOLOsight es un instrumento de precisión que necesita un cuidado

razonable. Los siguientes consejos útiles sirven para asegurar un uso duradero del mismo.

1. El sistema óptico y la ventana tienen un revestimiento antirreflectante. Cuando limpie las

superficies de vidrio, primero trate de quitar soplando cualquier suciedad o polvo. Las

huellas dactilares y los lubricantes se pueden limpiar con papel para limpiar lentes o un

paño de algodón suave humedecido con cualquier fluido para limpiar lentes o un

limpiador de cristal de los que se venden en cualquier tienda de fotografía.

No limpie nunca las superficies de vidrio con un paño o una toalla de papel secos;

humedezca siempre las superficies de vidrio antes de limpiarlas.

2. Todas las piezas móviles del visor están permanentemente lubricadas. No trate de lubricarlas.

3. No es necesario realizar ningún tipo de mantenimiento en la superficie del visor, excepto

limpiarla de vez en cuando con un paño suave humedecido. Use sólo un limpiador con

base de agua, como limpiacristales, amoniaco, o jabón y agua. No use nunca un limpiador

tipo disolvente, como alcohol o acetona.

4. No desmonte nunca el conjunto óptico del visor. La cavidad óptica se purga, se llena con

nitrógeno y se sella para protegerlo contra el empañamiento. Si se desmonta quedará

anulada la garantía.

18 19

Elevación Corrección vertical

FIGURA 3

GARANTÍA LIMITADA DE DOS AÑOS

Su producto Bushnell®estágarantizado contra defectos de material y fabricación durante

dos años a partir de la fecha de compra. En caso de defectos bajo esta garantía, nosotros, a

nuestra opción, repararemos o sustituiremos el producto siempre que lo devuelva con portes

pagados. Esta garantía no cubre defectos causados por el uso indebido, ni por un manejo,

instalación o mantenimiento del producto inapropiados o el mantenimiento hecho por otro

que no sea un Centro de Servicio Autorizado de Bushnell.

Cualquier envío que se haga bajo garantía deberávenir acompañado por lo siguiente:

1) Un cheque/giro postal por la cantidad de 10 dólares para cubrir los gastos

de manejo y envio

2) Nombre y dirección donde quiere que se le envíe el producto

3) Una explicación del defecto

4) Prueba de fecha de compra

5) El producto debe empaquetarse bien en una caja resistente para evitar que se dañe

durante el transporte, y enviarse con portes pagados a la dirección que se muestra

a continuación:

En EE UU, enviar a: En CANADÁ, enviar a:

Bushnell Performance Optics Bushnell Performance Optics

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

En el caso de los productos comprados fuera de los Estados Unidos o Canadá, llame al

distribuidor local para la información pertinente sobre la garantía. En Europa también puede

llamar al: BUSHNELL Performance Optics Gmbh

European Service Centre

MORSESTRASSE 4

D- 50769 KÖLN

ALEMANIA

Tél: +49 (0) 221 709 939 3

Fax: +49 (0) 221 709 939 8

Esta garantía le ofrece derechos legales específicos.

Puede que tenga otros derechos que varían de un país a otro.

Herzlichen Glückwunsch zum Erwerb des BUSHNELL®HOLOsight®. Sie besitzen

damit ein revolutionäres Zielgerät, das auf modernster Holografietechnologie basiert. Das

BUSHNELL®HOLOsight®verbessert die Zielerfassung und Genauigkeit und bietet

Ihnen so eine größere Kontrolle über das Umfeld, in dem Sie eine Waffe einsetzen wollen.

Das BUSHNELL®HOLOsight®erfüllt die Anforderungen aller Schützen –vom

Anfänger bis hin zum erfahrenen Profi. Wir sind bemüht, allen unseren Kunden die

optimale Qualität und die Serviceleistungen zu bieten, die von einem führenden

Zielgerätehersteller erwartet werden. Mit dem BUSHNELL®HOLOsight®haben Sie sich

für das beste Gerät entschieden.

Bitte lesen Sie vor der Montage und ersten Benutzung des Geräts die

Bedienungshinweise in Ruhe durch und beachten Sie stets die erforderlichen

Sicherheitsvorkehrungen beim Umgang mit Waffen.

Im Lieferumfang enthalten: Zielgerät, 2 AA- oder N-Alkaline-Batterien

Sie benötigen zusätzlich einen 7/64-Zoll-Inbusschlüssel.

GRUNDLEGENDE FUNKTIONEN

Das BUSHNELL®HOLOsight®verwendet Laserlicht für die Beleuchtung eines

holographischen Fadenkreuzes im Anzeigefenster. Der Schütze sieht ein illuminiertes rotes

Fadenkreuz, das auf die Zielebene projiziert ist. Tatsächlich wird kein Licht darauf

ausgestrahlt, sodass der Einsatz des Zielgerätes in den meisten Schieß- und Jagdsituationen

legal ist. Das BUSHNELL®HOLOsight®hat keine Vergrößerung.

BATTERIEN

Je nach Modell wird Ihr HOLOsight®entweder durch 2 N-Alkaline-Batterien

(1,5 V) oder 2 AA-Batterien betrieben. Ein Satz Batterien ist im Lieferumfang enthalten. Das

BUSHNELL®HOLOsight®ist so eingerichtet, dass es bei einer bestimmten Einstellung

eine konstante Helligkeit aufweist. Die Leuchtstärke des Fadenkreuzes lässt mit nachlassender

Batterie nicht langsam nach, sondern schaltet stattdessen abrupt ab. Ein erstes Anzeichen für

die nachlassende Batterieleistung ist das Blinken das Fadenkreuzes beim Einschalten des

Geräts. Ein weiteres Anzeichen für niedrigen Batteriestand ist das Blinken des Fadenkreuzes

beim Rückstoß. Bei Waffen mit hohem Rückstoßkann dies bereits auftreten, bevor

verminderte Batterieleistung angezeigt wird. Ersetzen Sie die Batterien, wenn das Fadenkreuz

beim Rückstoßzu blinken beginnt oder sich abrupt ausschaltet. Alkaline-Batterien weisen je

nach Hersteller unterschiedliche Leistungen auf. Tests haben ergeben, dass einige Marken

durch den Schlag beim Rückstoßschneller zum Leistungsverlust neigen als andere.

Modell 51-0021: Betrieb durch 2 N-Alkaline-Batterien mit 1,5 Volt. Wir empfehlen

Batterien der Marke EVEREADY®ENERGIZER®, wenn das BUSHNELL®

HOLOsight®bei kaltem Wetter eingesetzt wird. Bitte beachten Sie, dass es eine 12-Volt-

Batterie gibt, die etwa die gleiche Größe wie die 1,5-Volt-Batterie vom Typ N hat. DIE 12-

VOLT-BATTERIE DARF NICHT VERWENDET WERDEN, da sonst das Gerät ernsthaft

beschädigt werden kann.

Modell 52-0021: Betrieb durch 2 AA-Alkaline-Batterien mit 1,5 Volt. Beim AA- HOLOsight®

können verschiedene Batterietypen eingesetzt werden. BUSHNELL empfiehlt Batterien der

Marke Energizer für den regelmäßigen Gebrauch. Aufladbare NiMH-Batterien sind zwar

langfristig die preisgünstigste Lösung, müssen aber regelmäßig aufgeladen werden, da ihre

Leistung nur kurze Zeit vorhält. Bei niedrigen Temperaturen halten Lithium-AA-Batterien am

längsten. Bitte achten Sie darauf, dass die Batterietestfunktion auf Alkaline-Batterien ausgelegt

ist, und beachten Sie, dass sie bei Lithium-Batterien nicht akkurat funktioniert.

Es empfiehlt sich, die Batterien vor längeren Jagdausflügen auszutauschen. Die Diagramme

zeigen einen Vergleich der Batteriehaltbarkeit bei unterschiedlichen Temperaturen:

BATTERIEWECHSEL

Nehmen Sie das Batteriefach heraus, indem Sie den Feststellhebel umlegen und das

Batteriefach vorsichtig aus dem Gerätgehäuse schieben (Abbildung 2). Nach Entfernen des

Batteriefachs die Batterien herausnehmen und durch neue ersetzen. Die Aufkleber am Boden

des Batteriefachs geben die korrekte Ausrichtung der Batterien an. Zum Wiedereinsetzen des

Batteriefachs das Zielgerät nach unten halten und das Batteriefach auf den Sockel schieben.

Achten Sie darauf, dass genügend Abstand zwischen Kontakten und Batterien besteht, damit

die Kontakte nicht knicken. Drücken Sie das Batteriefach fest gegen den Sockel und bringen

Sie den Feststellhebel in seine Ausgangsstellung. Achten Sie vor Betätigen des Hebels darauf,

dass das Batteriefach vollständig parallel zum Sockel liegt. Überprüfen Sie sofort, ob die

Batterieinstallation erfolgreich war, indem Sie das Gerät einschalten und kontrollieren, ob das

holografische Fadenkreuz erscheint.

20 21

GERMAN

Holografisches

Fenster

Ein-/Aus- und

Helligkeitsregulierungsschalter

Universalaufnahme Höhenverstellung

Seitenverstellung

Herausnehmbares

Batteriefach

Battery Life at Brightness Setting 12

100

200

300

400

500

600

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F))

Battery Life at Brightness Setting 20

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F)

Abbildung 1

BATTERIELEBENSDAUER BEI LEUCHTST

ÄRKEEINSTELLUNG 12

Raumtemperatur (21 °C/70 °F)Niedrige Temperatur (–14°C/7°F) Raumtemperatur (21 °C/70 °F)Niedrige Temperatur (–14°C/7°F)

BATTERIELEBENSDAUER

BEI LEUCHTSTÄRKEEINSTELLUNG 20

Stunden

Batterietyp

ELEKTRONISCHE FUNKTIONEN

Alle elektronischen Steuerungen erfolgen über Drucktasten, die sich am hinteren Teil des

Gerätegehäuses befinden (siehe Abbildung 1). Zum Betätigen fest auf die Mitte der Taste drücken.

1. EIN/Automatische Batterieprüfung

Zum Einschalten des Geräts die UP-Pfeiltaste drücken. Das Gerät führt bei jedem

Einschalten automatisch eine Batterieprüfung durch. Wenn der Batteriestand auf weniger

als 20% sinkt, blinkt beim Einschalten des Geräts das Fadenkreuz 5 Sekunden lang. Liegt

der Batteriestand bei über 20%, wird das Fadenkreuz beim Einschalten ununterbrochen

angezeigt. Der Batteriestand kann jederzeit durch Aus- und erneutes Einschalten des

Geräts überprüft werden.

2. AUS

Zum Ausschalten des Geräts die Pfeiltasten UP and DOWN gleichzeitig drücken.

Überprüfen Sie mit einem Blick durch das Anzeigefenster, ob das Gerät tatsächlich

ausgeschaltet ist.

3. Leuchtstärkeeinstellung

Mit Hilfe der Drucktasten kann die Leuchtstärke des holografischen Fadenkreuzes

eingestellt werden. Durch Tastenbetätigung wird die Leuchtstärke um je einen (1) Schritt

gegenüber der vorherigen Einstellung erhöht oder gesenkt. Durch Gedrückthalten der

Pfeiltaste UP oder DOWN wird die Leuchtstärke kontinuierlich stufenweise erhöht oder

gesenkt. Es gibt zwanzig (20) Leuchtstärkeeinstellungen, die einen dynamischen Bereich

von 20.000:1 von der kleinsten bis zu höchsten Einstellung bieten. Beim Einschalten des

Geräts liegt die Leuchtstärke automatisch auf Stufe 12.

4. Ausschaltautomatik

Das BUSHNELL®HOLOsight®ist mit einer Ausschaltautomatik ausgestattet. Es

schaltet sich 8 Stunden nach letztmaliger Betätigung einer Taste aus.

MONTAGE

Das BUSHNELL®HOLOsight®ist mit Vorrichtungen ausgestattet, die eine Befestigung

an einer Standard-1-Zoll-Prismenschiene oder einer Schiene des Typs Weaver®ermöglichen.

Die korrekte Montage des BUSHNELL®HOLOsight®ist Voraussetzung für Präzision und

Genauigkeit des Geräts. Die 1-Zoll-Prismenschiene muss parallel zum Lauf liegen, um

optimale Präzision zu erreichen. Wir empfehlen Ihnen, die Prismenschiene von einem

erfahrenen Fachmann installieren zu lassen. Bitte befolgen Sie Folgendes, wenn Sie die

Montage selbst vornehmen wollen:

1. Verwenden Sie eine hochwertige 1-Zoll-Prismenschiene aus Stahl, die speziell für Ihre

Waffe geeignet ist.

2. Befolgen Sie sorgfältig die Anweisungen, die der von Ihnen ausgewählten Schiene

beiliegen. Achten Sie besonders darauf, den Sockel der Prismenschiene parallel zum Lauf

der Waffe auszurichten.

3. Der Schienensockel sollte so niedrig wie möglich installiert werden.

4. Suchen Sie die Anschlag- und Schienenklemme an der Unterseite des Zielgeräts. Lösen Sie

die Sechskant-Rückhalteschraube und die Schienenklemme mit einem Inbusschlüssel (7/64).

5. Platzieren Sie den Anschlag innerhalb einer Rille oben auf dem Sockel der 1-Zoll-

Prismenschiene. Die optimale Positionierung in einer bestimmten Rille des

Schienensockels ist abhängig von der persönlichen Vorliebe und der jeweiligen Waffe.

6. Achten Sie darauf, dass der Einschlag vollständig in die Rille der Montierung eingelassen

ist, und drücken Sie das Gerät so weit wie möglich nach vorn. Ziehen Sie die Sechskant-

Rückhalteschraube wieder fest.

HINWEIS: Lösen Sie die Schraube gerade weit genug, um das Gerät zu montieren und

zu demontieren. Die Schraube nicht vollständig herausnehmen, um einen Verlust der

Vorrichtungen für die Weaver-Schiene zu verhindern.

JUSTIERUNG UND EINSCHIESSEN

Die Justierung ist erforderlich, um die richtige Ausrichtung des Zielgeräts mit der Waffe zu

gewährleisten. Wenn die 1-Zoll-Prismenschiene nicht parallel zum Lauf montiert wurde,

müssen größere Höhenverstellungen durch Unterlegscheiben am Schienensockel

vorgenommen werden. Größere Einstellungen dürfen nicht mit der Höhenverstellung des

Zielgeräts vorgenommen werden. Die internen Höhen- und Seitenverstellungen Ihres

Zielgeräts dürfen ausschließlich eingesetzt werden, um eine Feineinstellung des Geräts zum

Schießen auf die verlangte Entfernung vorzunehmen. Das endgültige Einschießen Ihrer

Waffe und des Zielgeräts muss mit richtiger Munition anhand der erwarteten Zielentfernung

vorgenommen werden. Wenn Sie davon ausgehen, dass Sie die Waffe meistens für kurze

Zielentfernungen einsetzen, empfiehlt sich das Einschießen bei 50 Metern. Um den

durchschnittlichen Aufprallpunkt zu ermitteln, sind 3 Schüsse in Folge nützlich.

SEITEN- UND HÖHENVERSTELLUNGEN

Ihr BUSHNELL®HOLOsight®ist mit Klickmechanismen für die Seiten- und

Höhenverstellungen ausgestattet. Die Seiten- und Höhenverstellungen befinden sich auf der

rechten Seite des Zielgeräts (Abbildung 1). Der vorn liegende Knopf ist für die

Seitenverstellung, der nach hinten gerichtete Knopf ist für die Höhenverstellung gedacht

(Abbildung 1). Beide Einstellungsmechanismen sind mit einem geschlitzten Schraubenkopf

eingekerbt und müssen mit Hilfe eines Schraubenziehers, einer Münze oder ähnlichen Geräts

betätigt werden.

Die Höhen- und Seitenverstellungen sind in Abbildung 3 dargestellt. Bei beiden

Verstellungen ändert sich durch jeden Klick der Aufprallpunkt der Kugel um 1/2

Winkelminute (MOA), was 1/4 Zoll bei 50 Yard und 1/2 Zoll bei 100 Yard bedeutet. Eine

ganze Drehung führt bei beiden Knöpfen zu einer Änderung des Aufprallpunkts von 10

Winkelminuten. Das bedeutet 5 Zoll bei 50 Yard und 10 Zoll bei 100 Yard. Um den

22 23

Hinweise zum Entfernen

und Installieren des Batteriefachs Hebel

Batteriefach

Tab on Base

Abbildung 2

Aufprallpunkt nach oben zu bewegen, muss die Einstellungsschraube gegen den

Uhrzeigersinn, um ihn nach unten zu bewegen, im Uhrzeigersinn gedreht werden.

Um den Aufprallpunkt nach RECHTS zu bewegen, muss die Einstellungsschraube im

Uhrzeigersinn, um ihn nach LINKS zu bewegen, gegen den Uhrzeigersinn gedreht werden.

Die Höhen- und Seitenverstellungen sind werkseitig mittig innerhalb ihrer

Verstellungsbereiche eingestellt worden. Bei einer ordnungsgemäß installierten Schiene

dürften Sie damit fast „eingenullt" sein. Die Einstellungen bitte erst verändern, wenn das

Zielgerät an der Waffe montiert wurde. Bitte überprüfen Sie, ob Montage und Zielgerät nach

Abgabe der ersten Schüsse noch sicher sitzen.

WARNHINWEIS: Wenn Sie bei diesen Einstellungen plötzlich auf stärkeren Widerstand

stoßen, ist das Ende das Einstellungsbereichs erreicht. NICHT VERSUCHEN, die

Einstellungen mit Gewalt zu verändern, damit keine ernsthafte Beschädigungen des

Zielgerätes entstehen.

HINWEISE ZU LASERSICHERHEIT

Das BUSHNELL®HOLOsight®ist ein Lasergerät der Klasse II. Der Leuchtstrahl der

Klasse II ist durch das Gehäuse vollständig abgeschirmt. Das einzige Laserlicht, das zum Auge

gelangt, ist der Bildstrahl, dessen Stärke die Begrenzungen eines Lasergeräts der Klasse II

nicht überschreitet. Der Leuchtstrahl kann nur ins Auge gelangen, wenn das Gehäuse

beschädigt ist. Schalten Sie in diesem Fall das Gerät sofort ab und senden Sie es zwecks

Reparatur ein.

WARNHINWEIS: LASERSTRAHLUNG

NICHT in den Laserstrahl blicken

0,08 mW 650 mm Laserprodukt Klasse II

FCC-KONFORMITÄT

Das BUSHNELL®HOLOsight®entspricht den Vorgaben von Part 15 der FCC Rules. Für

den Betrieb sind folgende Voraussetzungen zu beachten:

(1) Das Gerät darf keine schädlichen Interferenzen verursachen.

(2) Das Gerät muss empfangene Interferenzen annehmen. Das gilt auch für Interferenzen, die

den Betrieb stören.

WARTUNG UND PFLEGE

Ihr BUSHNELL®HOLOsight®ist ein Präzisionsinstrument, das vorsichtig behandelt

werden muss. Bitte beachten Sie folgende Hinweise, damit Sie Ihr Gerät lange Zeit

verwenden können.

1. Die Optik und das Fenster sind mit Reflexschutz beschichtet. Beim Reinigen der

Glasflächen zunächst Staub oder andere Partikel auf der Linse bitte vorsichtig wegblasen

oder mit einem weichen Fotopinsel entfernen. Fingerabdrücke oder Fett mit einem

speziellen Reinigungstuch oder einem weichen Baumwolltuch, das mit Linsenreinigerflüssigkeit

oder im Fotogeschäft erhältlichem Glasreiniger benetzt ist, entfernen.

Die Glasflächen niemals mit einem trockenen Tuch oder Papiertuch reinigen, ohne

die Flächen vorher zu befeuchten.

2. Alle beweglichen Teile des Zielgeräts sind dauerhaft mit Schmiermittel ausgestattet.

Niemals nachträglich schmieren.

3. Die Oberfläche des Zielgeräts muss lediglich von Zeit zu Zeit mit einem weichen feuchten

Tuch abgewischt werden. Dabei nur wässerlösliche Reiniger wie Glasreiniger, Ammoniak

oder Seife und Wasser einsetzen. Der Einsatz von lösemittelhaltigen Reinigern wie

Alkohol oder Aceton ist unbedingt zu vermeiden.

4. Das Optiksystem des Zielgeräts niemals auseinander nehmen. Die Hohlräume sind mit Stickstoff

gefüllt und nebeldicht versiegelt. Die Demontage führt den Verlust der Garantie nach sich.

24 25

Höhenverstellung Seitenverstellung

Abbildung 3

ZWEIJÄHRIGE BESCHRÄNKTE GARANTIE

Sie erhalten für Ihr Bushnell®-Produkt eine Garantie für einen Zeitraum von zwei Jahren ab dem

Kaufdatum. Die Garantie erstreckt sich auf Material- und Herstellungsfehler. Für den Fall, dass

ein Mangel im Rahmen dieser Garantie auftritt, werden wir das Produkt nach unserer Wahl

reparieren oder austauschen, vorausgesetzt, dass Sie das Produkt freigemacht zurückschicken.

Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäße

Behandlung, Installations- oder Wartungsarbeiten, die nicht von einer autorisierten Bushnell-

Kundendienstabteilung vorgenommen werden, zurückzuführen sind.

Jeder Rücksendung im Rahmen dieser Garantie müssen folgende Dokumente und Angaben

beigefügt werden:

1) Ein Scheck/eine Zahlungsanweisung in Höhe von 10,00 USD zur Abdeckung der

Porto- und Bearbeitungskosten

2) Name und Anschrift für die Rücksendung des Produkts

3) Eine Erläuterung des Mangels

4) Nachweis des Kaufdatums

5) Das Produkt sollte zur Vermeidung von Transportschäden gut verpackt in einem

stabilen Versandkarton an die nachstehend aufgeführte Adresse geschickt werden,

wobei die Gebühren für die Rücksendung im Voraus zu entrichten sind.

Adresse für Rücksendungen in die USA: Adresse für Rücksendungen nach KANADA:

Bushnell Performance Optics Bushnell Performance Optics

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Bei Produkten, die Sie außerhalb der Vereinigten Staaten oder Kanadas gekauft haben, erhalten

Sie die entsprechenden Informationen zur Garantie von ihrem Händler vor Ort. In Europa

erreichen Sie Bushnell auch unter: BUSHNELL Performance Optics Gmbh

European Service Centre

MORSESTRASSE 4

D- 50769 KÖLN

Deutschland

Tél: +49 (0) 221 709 939 3

Fax: +49 (0) 221 709 939 8

Mit dieser Garantie erwerben Sie bestimmte Rechtsansprüche.

Sie haben möglicherweise darüber hinaus noch andere Rechte, die von Land zu Land variieren.

Grazie per la preferenza accordataci scegliendo un cannocchiale BUSHNELL®

HOLOsight®, un rivoluzionario sistema di puntamento basato sull’avanzata tecnologia

dell’olografia. Il BUSHNELL HOLOsight migliora l’acquisizione del bersaglio e la

precisione, offrendo maggiore controllo sulle condizioni di tiro.

Il BUSHNELL HOLOsight risponde alle esigenze dei tiratori a qualunque livello, da chi sta

muovendo i primi passi ai piùesperti. Il nostro scopo èoffrire a ogni cliente la qualità,

l’impegno e il servizio che ci si aspetta dal leader nel settore dei sistemi di puntamento.

Qualunque sia l’attivitàdi tiro che praticate, vi auguriamo i migliori risultati possibili e vi

ringraziamo nuovamente per avere scelto il BUSHNELL HOLOsight.

Vi preghiamo di leggere attentamente le istruzioni prima di montare e usare il

cannocchiale, e di seguire sempre le precauzioni per l’uso in sicurezza delle armi da fuoco.

In dotazione: Cannocchiale, 2 pile alcaline AA stilo o tipo N

Occorre una chiave esagonale da 7/64".

FUNZIONAMENTO BASE

Il BUSHNELL HOLOsight utilizza la luce di un fascio laser per illuminare un reticolo

olografico integrato nel display e proiettare sul reticolo stesso un’immagine virtuale. Quando

il tiratore guarda attraverso il display, vede l’immagine rossa luminosa del reticolo proiettata

sul piano del bersaglio. Su tale piano non viene proiettata alcuna luce e l’utilizzo del

cannocchiale èlegale nella maggior parte delle situazioni di tiro e di caccia. Il BUSHNELL

HOLOsight non ha ingrandimento.

PILE

A seconda del modello, il BUSHNELL HOLOsight èalimentato da due pile alcaline da 1,5

V tipo N o AA stilo, incluse nella dotazione. Il cannocchiale mantiene la luminositàdel

reticolo costante al livello prefissato, cosìche essa non si attenua gradualmente man mano che

le pile si scaricano, ma a un certo punto si annulla improvvisamente. La prima indicazione di

bassa carica delle pile èil lampeggiamento del reticolo quando si accende il cannocchiale;

un’altra indicazione èil lampeggiamento del reticolo durante il rinculo. Sulle pistole a forte

rinculo, ciòsi puòverificare prima che la funzione di test delle pile segnali una condizione di

bassa carica. Se il reticolo lampeggia durante il rinculo o si spegne improvvisamente, sostituite

le pile. Le pile alcaline di produttori diversi sono costruite in modo diverso; varie prove hanno

mostrato che alcune marche di pile si scaricano piùvelocemente per l’effetto del rinculo.

Il modello 51-0021 èalimentato da due pile alcaline da 1,5 V tipo N. Vi suggeriamo di usare

pile EVEREADY®ENERGIZER®alle basse temperature. Tenete presente che esiste un tipo di

pila da 12 volt le cui dimensioni sono circa uguali a quelle di una pila da 1,5 V tipo N. NON

UTILIZZATE UNA PILA DA 12 VOLT, perchécausereste danni gravi al cannocchiale.

Il modello 52-0021 èalimentato da due pile alcaline da 1,5 V AA stilo. Si possono adoperare

vari tipi di pile; Bushnell suggerisce pile Energizer per l’utilizzo normale. Le pile ricaricabili

NiMH sono le piùeconomiche a lungo termine, ma vanno ricaricate regolarmente perché

quando non sono in uso non mantengono la carica per lunghi periodi. A basse temperature,

le pile AA al litio offrono la massima durata; tenete presente tuttavia che la funzione di test è

stata progettata per l’impiego con pile alcaline e non offre risultati precisi con le pile al litio.

Vi suggeriamo di sostituire le pile prima di una competizione o una partita di caccia di lunga

durata. La tabella seguente mette a confronto la durata di vari tipi di pile a diverse temperature.

SOSTITUZIONE DELLE PILE

Sbloccate il vano portapile sollevando la leva di bloccaggio e con cautela staccatelo in senso

longitudinale dall’alloggiamento del cannocchiale e rimuovetelo sollevandolo (Figura 2).

Estraete le pile e inserite due pile nuove. Le etichette sul fondo del vano indicano il giusto

orientamento. Per riposizionare il vano portapile, inclinate il cannocchiale verso il basso e fate

scorrere il vano sulla base, lasciando una distanza sufficiente tra le pile e i contatti, per evitare

di piegare questi ultimi. Accertatevi che il vano poggi sulla base e sia parallelo ad essa,

mantenetelo fermo e spingete verso il basso la leva di bloccaggio. Verificate subito che le pile

siano installate correttamente accendendo il cannocchiale e controllando se il reticolo

olografico èvisibile.

26 27

ITALIAN

Display olografico

Pulsanti di accensione/spegnimento

e di regolazione della luminosità

Montatura universale Regolazione dell’elevazione

Regolazione della

derivazione

Vano portapile rimovibile

Battery Life at Brightness Setting 12

100

200

300

400

500

600

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F))

Battery Life at Brightness Setting 20

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F)

FIGURA 1

Direzioni di rimozione

e installazione del

vano portapile Leva di bloccaggio

Vano portapile

Linguetta sulla base

FIGURA 2

DURATA DELLE PILE QUANDO LA

LUMINOSITÀÈIMPOSTATA SUL LIVELLO 12

Temperatura ambiente (21 gradi centigradi)

Temperatura bassa (-14 gradi centigradi)

Temperatura ambiente (21 gradi centigradi)

Temperatura bassa (-14 gradi centigradi)

DURATA DELLE PILE QUANDO LA

LUMINOSITÀÈIMPOSTATA SUL LIVELLO 20

Ore

Tipo di pile

Alcaline N Alcaline AA NiMH AA Al litio AAAlcaline N Alcaline AA NiMH AA Al litio AA

FUNZIONI ELETTRONICHE

Tutti i comandi elettronici sono pulsanti situati sulla parte posteriore del cannocchiale, come

illustrato nella Figura 1. Per azionare correttamente un pulsante, premetelo con decisione al centro.

1. Accensione/Test automatico delle pile

Premendo il pulsante freccia Su si accende il cannocchiale; ogni volta che lo si accende viene

eseguito un test automatico delle pile e se la loro durata residua èminore del 20% rispetto a

quella massima, l’immagine del reticolo lampeggia per 5 secondi, mentre se la durata residua

èmaggiore del 20%, l’immagine del reticolo rimane fissa. Èpossibile controllare le condizioni

delle pile in qualsiasi momento spegnendo e riaccendendo il cannocchiale.

2. Spegnimento

Per spegnere il cannocchiale, premete simultaneamente i due pulsanti freccia Su e Giù.

Verificate che il cannocchiale sia spento osservando attraverso il display.

3. Regolazione della luminosità

La luminositàdel reticolo olografico si regola mediante i pulsanti freccia Su e Giù. Ogni

volta che si preme e si rilascia uno dei pulsanti, si aumenta (freccia Su) o si diminuisce

(freccia Giù) di un incremento il livello di luminosità; premendo e mantenendo premuto

un pulsante si varia la luminositàun incremento dopo l’altro in successione continua. Si

possono prefissare 20 livelli di luminosità, corrispondenti a una gamma dinamica di

20.000:1 dal livello piùbasso a quello piùalto. Quando si accende il cannocchiale, la

luminositàviene impostata automaticamente sul livello 12.

4. Spegnimento automatico

Il BUSHNELL HOLOsight si spegne automaticamente 8 ore dopo l’ultima volta che è

stato premuto un pulsante.

MONTAGGIO

Il BUSHNELL HOLOsight èdotato di una montatura fissabile a un attacco Weaver®o a

una guida a coda di rondine da 1" standard. Per ottenere i migliori risultati e la massima

precisione possibili, occorre fissare correttamente il cannocchiale. La guida a coda di rondine

da 1" deve essere parallela alla canna dell’arma o disallineata il meno possibile; vi suggeriamo

vivamente di farla installare da un armaiolo qualificato. Se intendete installare personalmente

la montatura e il cannocchiale, procedete come segue.

1. Adoperate una guida a coda di rondine in acciaio, da 1", di alta qualità, che si adatti

perfettamente all’arma.

2. Seguite scrupolosamente le istruzioni allegate alla guida a coda di rondine, prestando

particolare attenzione ad allinearla alla canna dell’arma.

3. La guida a coda di rondine va installata quanto piùbassa possibile.

4. Individuate il perno e il fissaggio della slitta a coda di rondine, sulla parte inferiore del

cannocchiale. Allentate il dado esagonale, la vite di fermo e il fissaggio con una chiave

esagonale da 7/64".

5. Inserite il perno in una scanalatura sulla parte superiore della guida a coda di rondine da

1". La scelta della scanalatura dipende dalle preferenze personali e dalla particolare arma.

6. Verificate che il perno sia inserito completamente nella scanalatura e spingete il

cannocchiale quanto piùavanti possibile. Serrate il dado esagonale e la vite di fermo.

NOTA: allentate la vite quanto basta per installare e rimuovere il cannocchiale; non estraetela

completamente, altrimenti il fissaggio Weaver potrebbe staccarsi.

PRE-PUNTAMENTO E PUNTAMENTO

Il pre-puntamento serve ad allineare correttamente il cannocchiale all’arma. Se la guida a coda

di rondine da 1" non èinstallata parallela alla canna, si possono eseguire le regolazioni

principali di elevazione usando spessori sulla guida stessa. Èimportante non adoperare le viti

micrometriche del cannocchiale per le regolazioni principali; esse vanno usate per le

regolazioni di precisione dell’elevazione e della derivazione, nella fase di puntamento. Il

puntamento del gruppo arma-cannocchiale deve essere eseguito mediante tiri di prova su un

bersaglio alla distanza prevista. Se prevedete di effettuare la maggior parte dei tiri su un

bersaglio vicino, eseguite il puntamento a 50 iarde. Sono utili gruppi di tre tiri, per ottenere

una media del punto di impatto.

REGOLAZIONI DELLA DERIVAZIONE E DELL’ELEVAZIONE

Il BUSHNELL HOLOsight èdotato di viti micrometriche per la regolazione dell’elevazione

e della derivazione, situate sul lato destro del cannocchiale (Figura 1). La vite vicino alla parte

anteriore serve a regolare la derivazione, quella vicino alla parte posteriore regola l’elevazione

(Figura 1). Entrambe le viti hanno una testa scanalata e per girarle occorre un cacciavite, una

moneta o un proiettile esploso.

Le regolazioni dell’elevazione e della derivazione sono illustrate nella Figura 3. Per ciascuna di

esse, ogni scatto della vite micrometrica sposta il punto di impatto della pallottola di 1/2

minuto di angolo (MOA), corrispondente a 1/4 di pollice a 50 iarde e a 1/2 pollice a 100

iarde. Una rotazione completa dell’una o dell’altra vite micrometrica sposta il punto di

impatto di 10 MOA, ossia di 5 pollici a 50 iarde e di 10 pollici a 100 iarde. Per spostare il

punto di impatto in SU o in GIÙ, girate la vite micrometrica dell’elevazione rispettivamente

in senso antiorario o in senso orario.

Per spostare il punto di impatto a DESTRA o a SINISTRA, girate la vite micrometrica della

derivazione rispettivamente in senso orario o in senso antiorario

L’elevazione e la derivazione sono state prefissate in fabbrica vicino al punto intermedio

dell’intervallo di regolazione e sono prossime a zero con una guida di fissaggio installata

correttamente. Non girate le viti micrometriche prima di installare il cannocchiale sull’arma.

Sparati i primi colpi, verificate che la montatura e il cannocchiale rimangano saldi.

ATTENZIONE - Se avvertite un improvviso aumento della resistenza quando girate una vite

micrometrica, significa che èstato raggiunto il punto di fine corsa. NON TENTATE di

girarla ulteriormente, in quanto il cannocchiale potrebbe danneggiarsi gravemente.

28 29

Elevazione Derivazione

FIGURA 3

PRECAUZIONI RELATIVE ALLA SICUREZZA LASER

Il BUSHNELL HOLOsight èun prodotto laser di Classe II. Il fascio laser viene

completamente bloccato dall’alloggiamento e la sola luce laser che puòraggiungere l’occhio è

il fascio immagine, il cui livello di potenza rientra nei limiti di un prodotto laser di Classe II.

Il fascio illuminante puòraggiungere l’occhio se l’alloggiamento èrotto; in tal caso spegnete

immediatamente il cannocchiale e restituitelo alla fabbrica per farlo riparare.

ATTENZIONE: RADIAZIONE LASER

NON fissare lo sguardo sul fascio

0,08 mW 650 nm Prodotto laser di Classe II

CONFORMITÀALLA NORMATIVA FCC

Il BUSHNELL HOLOsight èconforme alla Parte 15 della normativa FCC. Il

funzionamento èsoggetto alle seguenti condizioni: (1) questo dispositivo non puòcausare

interferenza distruttiva e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta

che possa causare un funzionamento indesiderato.

MANUTENZIONE E CURA

Il BUSHNELL HOLOsight èuno strumento di precisione, che merita cure ragionevolmente

attente. Le seguenti indicazioni sono volte ad assicurare la massima durata del cannocchiale.

1. Il sistema ottico e il display sono stati trattati con materiale antiriflesso. Quando pulite le

superfici in vetro, prima soffiate via la polvere e lo sporco. Le impronte digitali e tracce di

lubrificante possono essere eliminate con una salvietta per lenti o un panno di cotone

morbido, inumiditi con un detergente per lenti o per superfici in vetro, reperibile presso

i negozi di articoli fotografici.

Non pulite mai le superfici in vetro con una salvietta di carta o un panno asciutti;

inumiditele sempre prima di pulirle.

2. Tutte le parti mobili del cannocchiale sono state lubrificate a vita; non cercate di lubrificarle.

3. Non occorre nessuna manutenzione sulla superficie del cannocchiale; basta pulirla

saltuariamente con un panno umido morbido. Adoperate solo un detergente a base di

acqua, come ad esempio un liquido per pulire vetri, ammoniaca oppure acqua e sapone.

Non utilizzate mai un solvente, come alcol o acetone.

4. Non smontate mai il gruppo ottico del cannocchiale. La cavitàottica èstata disaerata,

riempita con azoto e sigillata per evitare l’appannamento in presenza di umidità. Lo

smontaggio annulla la garanzia.

30 31

GARANZIA LIMITATA PER DUE ANNI

Si garantisce che questo prodotto Bushnell®saràesente da difetti di materiale e

fabbricazione per due anni a decorrere dalla data di acquisto. In caso di difetto durante il

periodo di garanzia, a nostra discrezione ripareremo o sostituiremo il prodotto purchésia

restituito franco destinatario. Sono esclusi dalla garanzia eventuali danni causati da abuso,

maneggiamento improprio, installazione o manutenzione eseguiti da persone non

autorizzate dal servizio di assistenza Bushnell.

A un prodotto restituito e coperto da questa garanzia occorre allegare quanto segue.

1) Assegno/ordine di pagamento per l’importo di 10 $US per coprire i costi di spedizione.

2) Nome e indirizzo da utilizzare per la restituzione del prodotto.

3) Una spiegazione del difetto.

4) Scontrino riportante la data di acquisto.

5) Il prodotto deve essere imballato in una scatola robusta, per prevenire danni durante

il trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi.

Recapito negli Stati Uniti: Recapito in Canada:

Bushnell Performance Optics Bushnell Performance Optics

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le

clausole pertinenti della garanzia. In Europa si puòanche contattare la Bushnell a questo

numero: BUSHNELL Performance Optics Gmbh

European Service Centre

MORSESTRASSE 4

D- 50769 - Cologne

Germania

Tél: +49 (0) 221 709 939 3

Fax: +49 (0) 221 709 939 8

Questa garanzia dàspecifici diritti legali.

Eventuali altri diritti variano da una nazione all’altra.

Parabéns por selecionar o BUSHNELL®HOLOsight®, um sistema revolucionário de

mira baseado na avançada tecnologia holográfica. O BUSHNELL HOLOsight

aperfeiçoa a aquisição de alvo, aumenta a precisão e oferece maior controle do ambiente

de tiro.

Ele atende às necessidades de todos os atiradores, do principiante atéo profissional mais

avançado. Nosso objetivo éproporcionar a qualidade, o empenho e o serviço que se

pode esperar da líder do setor de mira para todos os clientes. Independentemente da sua

doutrina como atirador, desejamos-lhe o melhor desempenho e, novamente,

agradecemos por selecionar o BUSHNELL HOLOsight.

Leia cuidadosamente as instruções antes de montar e usar a mira. Exerça sempre

práticas seguras e adequadas para armas de fogo.

Inclui: Conjunto da mira, 2 pilhas alcalinas AA ou N

Seránecessário de uma chave Allen de 7/64 pol.

OPERAÇÃO BÁSICA

O BUSHNELL HOLOsight usa a luz laser para iluminar um padrão holográfico de retícula

embutido na janela de display ao nível dos olhos formando uma imagem virtual desse padrão.

O atirador olha por essa janela enxergando uma imagem vermelha viva do padrão da retícula

projetada no plano do alvo. Não hánenhuma luz projetada no plano do alvo e a mira pode

ser usada legalmente na maioria das situações de tiros e caça. O BUSHNELL HOLOsight

não possui ampliação.

PILHAS

Dependendo do modelo, o Holosight éenergizado por duas pilhas alcalinas N de 1,5 V ou

duas pilhas AA. A mira inclui um conjunto inicial de baterias. O BUSHNELL HOLOsight

foi projetado para manter luminosidade constante em um ajuste específico. A luminosidade

de retícula não enfraquece gradualmente àmedida que as pilhas descarregam. Em vez disso,

a retícula desliga subitamente. O primeiro indício de que as baterias estão enfraquecendo éo

piscar da retícula quando a unidade éligada. Outro sinal das pilhas estarem fracas éo padrão

da retícula piscar intermitentemente durante o recuo. No caso de pistolas com recuo elevado,

isso pode suceder antes que o indicador de pilhas revele sua condição de baixa carga. Troque

as pilhas se o padrão de retícula piscar intermitentemente durante o recuo ou desligar

subitamente. Nem todas as pilhas alcalinas dos diferentes fabricantes são construídas da

mesma maneira. Testes demonstram que algumas marcas são mais suscetíveis àdeterioração

devido ao choque do recuo.

O modelo 51-0021 éenergizado por duas pilhas alcalinas tipo N de 1,5 Volt. Em climas frios,

recomendamos usar as pilhas ENERGIZER®da EVEREADY®com o Bushnell

HOLOsight. Observe que existe uma bateria de 12 Volts que possui aproximadamente o

mesmo tamanho que a pilha de 1,5 volt tipo N. NÃO USE A BATERIA DE 12 VOLTS pois

ela danificaráa mira severamente.

O modelo 52-0021 éenergizado por duas pilhas alcalinas AA de 1,5 Volt. O HOLOsight AA

pode usar diversos tipos de pilhas. Para o uso regular, a Bushnell recomenda as pilhas

Energizer. A longo prazo, as pilhas recarregáveis de NiMH são as mais econômicas, mas

devem ser carregadas regularmente jáque as pilhas em armazenamento não mantêm bem a

carga. Em temperaturas frias, as pilhas AA de lítio proporcionam uma vida útil mais longa.

Entretanto, deve-se notar que a função de teste das pilhas projetada para funcionar com as

pilhas alcalinas não funciona bem com as pilhas de lítio.

Aconselha-se trocar as pilhas antes de uma longa viagem para caçar ou de um evento esportivo

de longa duração. Consulte os gráficos que apresentam uma comparação da vida útil das

pilhas em diferentes temperaturas.

COMO TROCAR AS PILHAS

Remova o compartimento de pilhas levantando a alavanca do came de retenção e deslizando

o compartimento de pilhas com cuidado no sentido oposto e para cima da caixa da mira

(Figura 2). Uma vez que ele esteja removido, retire as pilhas e substitua por um conjunto

novo. As etiquetas no fundo do compartimento das pilhas indicam sua orientação correta.

Para reinstalar o compartimento de pilhas, aponte a mira para o chão e deslize o

compartimento no sentido da base. Certifique-se de que haja um espaço suficiente entre o

contato e as pilhas para evitar que os contatos dobrem. Pressione o compartimento de pilhas

firmemente para baixo contra a base e feche o came de retenção. Antes de empurrar a alavanca

do came para baixo, certifique-se de que o compartimento de pilhas esteja totalmente

assentado e paralelo àbase. Verifique imediatamente se a instalação das pilhas estácorreta

ligando a mira e observando se a retícula holográfica aparece.

32 33

PORTUGUESE

Janela

holográfica

Chaves On/Off (Liga/Desliga)

e de ajuste da luminosidade

Suporte universal Ajuste de elevação

Ajuste lateral

Compartimento removível

de pilhas

Battery Life at Brightness Setting 12

100

200

300

400

500

600

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F))

Battery Life at Brightness Setting 20

N Alkaline AA Alkaline AA NMHi AA Lithium

Battery Type

Hours

Room Temp (21 deg C 70 deg F) Low Temp (-14 deg C -7 deg F)

FIGURA 1

VIDA ÚTIL DAS PILHAS NO AJUSTE

DE LUMINOSIDADE 12

Temperatura baixa (-14 graus C / 7 graus F)

Temperatura ambiente (21 graus C / 70 graus F)

Temperatura baixa (-14 graus C / 7 graus F)

VIDA ÚTIL DAS PILHAS NO AJUSTE

DE LUMINOSIDADE 20

Horas

Tipo de pilha

Temperatura ambiente (21 graus C / 70 graus F)

Alcalina N Alcalina AA NiMH AA Lítio AA

RECURSOS ELETRÔNICOS

Todos os controles eletrônicos são através de botões de pressão localizados na parte posterior

da caixa da unidade, como ilustrado na Figura 1. Recomendamos pressionar firmemente no

centro do botão para assegurar a operação correta.

1. LIGAR/Verificação automática das pilhas

A mira éLIGADA apertando-se o botão de pressão com a seta para cima. Toda vez que for

ligada, a mira automaticamente faz uma verificação das pilhas. Se as pilhas tiverem menos

de 20% da vida útil restante, a imagem da retícula piscaráintermitentemente por cinco

segundos. Caso contrário, ela ligarácom um padrão de retícula estável. A condição das pilhas

pode ser verificada a qualquer momento desligando e ligando a mira novamente.

2. DESLIGAR

Para desligar a mira, aperte as setas PARA CIMA e PARA BAIXO simultaneamente.

Verifique olhando pela janela do display ao nível dos olhos.

3. Ajuste da luminosidade

Os botões de pressão mudam a intensidade da luminosidade do padrão da retícula

holográfica. Apertar e soltar os botões de pressão passam o nível de luminosidade a uma

etapa ACIMA ou ABAIXO do ajuste anterior. Pressionar e manter a chave da seta para

cima ou seta para baixo aumentaráou reduzirácontinuamente o nível de luminosidade

em etapas. Há20 (vinte) ajustes de luminosidade, oferecendo uma faixa dinâmica de

20.000:1 desde o ajuste mais baixo atéo mais elevado. Quando a mira éLIGADA, o nível

de intensidade da luminosidade éconfigurado automaticamente no nível 12.

4. Desligamento automático

O BUSHNELL HOLOsight estáequipado com a capacidade de desligamento

automático. Ele DESLIGA automaticamente 8 horas após a utilização do último controle

do botão de pressão.

MONTAGEM

O BUSHNELL HOLOsight vem equipado com ferragens de montagem para conectar em

um trilho de 1 pol. tipo cauda de andorinha ou estilo Weaver®. Ele deve ser montado

corretamente para obter melhores resultados e precisão. O trilho de 1 pol. tipo cauda de

andorinha deve ficar tão paralelo quanto possível àalma para alcançar a maior precisão. Por

este motivo, recomenda-se que ele seja instalado por um armeiro qualificado. Caso decida

instalar o suporte e a mira por conta própria, siga as etapas a seguir:

1. Use um suporte de trilho de 1 pol. tipo cauda de andorinha, feito de aço de qualidade

superior, e destinado para encaixe em sua arma de fogo específica.

2. Siga cuidadosamente as instruções que acompanham o suporte do trilho tipo cauda de

andorinha selecionado. Tenha muito cuidado para alinhar a base da cauda de andorinha

paralelamente àalma da arma de fogo.

3. A base deve ser montada no nível mais baixo possível.

4. Localize a presilha da cauda de andorinha e batente na face inferior da mira. Afrouxe o

parafuso retentor de cabeça sextavada com a chave Allen de 7/64 polegada. Isso, por sua

vez, afrouxaráa presilha da cauda de andorinha no outro lado do suporte.

5. Insira o batente em uma ranhura no topo da base de 1 pol. tipo cauda de andorinha.

Preferências individuais e a arma de fogo específica determinam o melhor posicionamento

em qualquer ranhura na base tipo cauda de andorinha.

6. Certifique-se de que o batente seja totalmente inserido na ranhura do suporte e empurre

a mira para frente o máximo possível. Aperte a porca hexagonal e o parafuso de retenção.

NOTA: Afrouxe o parafuso o suficiente para montar e desmontar a mira. Não retire o

parafuso completamente para evitar a perda da ferragem de retenção Weaver.

ALINHAR E ZERAR A ALMA

O alinhamento da alma éum bom procedimento preliminar para obter alinhamento

adequado da mira com a arma de fogo.

Se o trilho de 1 pol. tipo cauda de andorinha não estiver montado paralelamente ao cano, é

possível fazer grandes ajustes de elevação calçando a sua base. Éimportante não usar o ajuste de

elevação da mira para esses ajustes. Os ajustes internos laterais e de elevação da mira devem ser

reservados para aqueles de maior precisão a fim de zerar a mira na distância requerida. O zerar

final da arma de fogo e mira deve ser feito com munição carregada e com base na distância

antecipada do tiro. Zere a mira em 50 jardas (45 metros) se a maioria dos tiros for feita a

pequenas distâncias. Grupos de três tiros serão úteis para obter a média do ponto de impacto.

AJUSTES LATERAIS E DE ELEVAÇÃO

O BUSHNELL HOLOsight contém mecanismos de clique para os ajustes de elevação e

laterais. Estes ajustes ficam localizados no lado direito da mira (Figura 1). O botão mais à

frente épara os ajustes laterais e o posterior para os ajustes de elevação (Figura 1). Ambos os

mecanismos de ajuste são ranhurados com uma cabeça de parafuso entalhada e exigem o uso

uma chave de fenda, moeda ou do latão do cartucho disparado para girar.

Os ajustes de elevação e laterais estão ilustrados na Figura 3. Para ambos ajustes, cada clique

mudaráo ponto de impacto da bala em _ minuto de ângulo (MOA –minute of angle), o que

representa _ de polegada a 50 jardas, _ polegada a 100 jardas. Uma rotação completa de qualquer

botão mudaráo ponto de impacto em 10 MOA, ou seja, 5 polegadas a 50 jardas, 10 polegadas

a 100 jardas. A fim de mover o ponto de impacto PARA CIMA, gire o parafuso de ajuste no

sentido anti-horário; para movê-lo PARA BAIXO, gire o parafuso no sentido horário.

34 35

Instruções para

remover e instalar o

compartimento de pilhas Alavanca do came

Compartimento para pilhas

Lingüeta na base

FIGURA 2

Elevação Desvio lateral

FIGURA 3

Para mover o ponto de impacto PARA A DIREITA, gire o parafuso de ajuste no sentido

horário; para movê-lo para a ESQUERDA, gire o parafuso no sentido anti-horário.

Os ajustes laterais e de elevação foram inicialmente configurados na fábrica próximos ao

ponto médio de suas faixas de ajuste e devem ficar próximos a zero com o trilho de montagem

devidamente instalado. Não gire os ajustes antes de montar a mira na arma de fogo. Não

esqueça de verificar se o suporte e mira se mantêm firmes depois que forem dados os

primeiros tiros.

ATENÇÃO –O aumento repentino na resistência dos ajustes indica que o final de sua faixa

jáfoi alcançado. NÃO TENTE girar os ajustes além desse ponto ou a mira poderáser

seriamente danificada.

QUESTÕES DE SEGURANÇA DO LASER

O BUSHNELL HOLOsight éum produto laser Classe II. Entretanto, o feixe de iluminação

do nível Classe II étotalmente bloqueado pela caixa. A única luz laser visível éo feixe de

imagem e se encontra em um nível de energia dentro do limite de produtos laser da Classe II.

O feixe de iluminação pode se tornar visível caso a caixa quebre. Desligue a mira

imediatamente e remeta a unidade danificada para a fábrica para conserto.

CUIDADO: RADIAÇÃO LASER

NÃO olhe diretamente para o feixe

0,08 mW 650 mm, Produto laser Classe II

CONFORMIDADE ÀS NORMAS DA FCC

O BUSHNELL HOLOsight cumpre com a Parte 15 das Regras da FCC. A operação está

sujeita às seguintes condições: (1) este dispositivo não pode causar interferência prejudicial e

(2) este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que

possa causar uma operação indesejada.

CUIDADOS E MANUTENÇÃO

O BUSHNELL HOLOsight éum instrumento de precisão que exige cuidados. As sugestões

a seguir são fornecidas para assegurar uma utilização duradoura da mira.

1. O sistema óptico e a janela são revestidos com um material anti-reflexo. Assopre para retirar

os detritos e poeira antes de limpar as superfícies de vidro. Marcas deixadas pelos dedos e

lubrificantes podem ser limpas com um pano para lentes ou um tecido macio de algodão

umedecidos com fluido de limpeza para lentes, o qual pode ser adquirido em qualquer loja

de câmaras.

Nunca limpe a superfície de vidro com tecido ou papel toalha seco; sempre umedeça

as superfícies de vidro antes da limpeza.

2. Todas as peças móveis da mira são lubrificadas permanentemente. Não tente lubrificá-las.

3. A superfície da mira não requer manutenção, exceto uma limpeza ocasional com um pano

macio umedecido. Use somente produtos de limpeza àbase de água, tais como limpador

de vidro, amônia, ou água e sabão. Nunca use produtos de limpeza do tipo solvente como

álcool ou acetona.

4. Nunca desmonte o conjunto óptico da mira. A cavidade óptica épurgada, preenchida com

nitrogênio e selada para obter um desempenho àprova de embaçamento. A desmontagem

invalidaráa garantia.

36 37

GARANTIA LIMITADA DE DOIS ANOS

Garantimos que seu produto Bushnell®estaráisento de defeitos materiais e de fabricação.

por dois anos após a data de aquisição. Caso tenha algum um defeito sob esta garantia,

iremos a nossa opção, consertar ou trocar este produto desde que o produto seja devolvido

com porte pago. Esta garantia não abrange danos causados por uso indevido, operação,

instalação, ou manutenção incorretas efetuadas a não ser que seja do Departamento do

Serviço de Manutenção Autorizada da Bushnell.

Qualquer devolução efetuada sob esta garantia deve incluir os itens relacionados a seguir:

1) Um cheque/ordem de pagamento no montante de $10,00 para cobrir as despesas

de porte e gastos administrativos

2) Nome e endereço para a devolução do produto

3) Uma explicação do defeito

4) Comprovante da Data de Aquisição

5) O produto deve ser cuidadosamente embalado, numa caixa de papelão resistente

para prevenir danos enquanto em trânsito e enviado para os endereços indicados a

seguir com porte de devolução pago:

NOS EUA REMETER PARA: NO CANADÁREMETER PARA:

Bushnell Performance Optics Bushnell Performance Optics

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Para produtos adquiridos fora dos Estados Unidos ou do Canadáfavor contatar seu

revendedor local quanto a informações aplicáveis referentes a sua garantia. A Bushnell

também pode ser contatada na Europa pelo telefone: BUSHNELL Performance Optics Gmbh

European Service Centre

MORSESTRASSE 4

D- 50769 KÖLN

Alemanha

Tél: +49 (0) 221 709 939 3

Fax: +49 (0) 221 709 939 8

Esta garantia lhe dádireitos legais específicos.

Poderáter outros direitos que podem variar de país para país.

This manual suits for next models

Table of contents

Languages:

Other Bushnell Riflescope manuals

Bushnell

Bushnell ET3124F User manual

Bushnell

Bushnell 2.5-10x 44mm User manual

Bushnell

Bushnell 53-0021 User manual

Bushnell

Bushnell FIRST STRIKE 730005 User manual

Bushnell

Bushnell HOLOsight 510023 User manual

Bushnell

Bushnell 71-3946 User manual

Bushnell

Bushnell CF 500 Reticle User manual

Bushnell

Bushnell 65-2134M Manual

Bushnell

Bushnell Elite Tactikal User manual

Bushnell

Bushnell 119467C User manual

Bushnell

Bushnell 20-4124 User manual

Bushnell

Bushnell BALLISTIC RETICLE User manual

Bushnell

Bushnell TROPHY 730132A User manual

Bushnell

Bushnell FIRST STRIKE 730005 User manual

Bushnell

Bushnell 368050 User manual

Popular Riflescope manuals by other brands

ATN

ATN Trident Pro2x-2 Specifications

Nikon

Nikon 10x44 SF instruction manual

ATN

ATN Aries MK 6650 user guide

Bushnell HOLOsight 51-0021 User manual

Popular Riflescope manuals by other brands
