BVA Hydraulics HL1001 User manual

Printed in Taiwan
This is the safety alert symbol. It is used to alert you to potential personal injury hazards.
Obey all safety messages that follow this symbol to avoid possible injury or death.
!
Maximum Operating Pressure 10,000 PSI
HL1001-M0_052016
Single Acting,
Low Prole Cylinders
Instruction Manual
SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153
Tel: [phone] * Fax: [phone]
E-mail: [email protected] Website: www.bvahydraulics.com
MODELS: HL1001 - 10 Ton Capacity
HL2002 - 20 Ton Capacity
HL3002 - 30 Ton Capacity
HL5002 - 50 Ton Capacity
HL10002 - 100 Ton Capacity

2

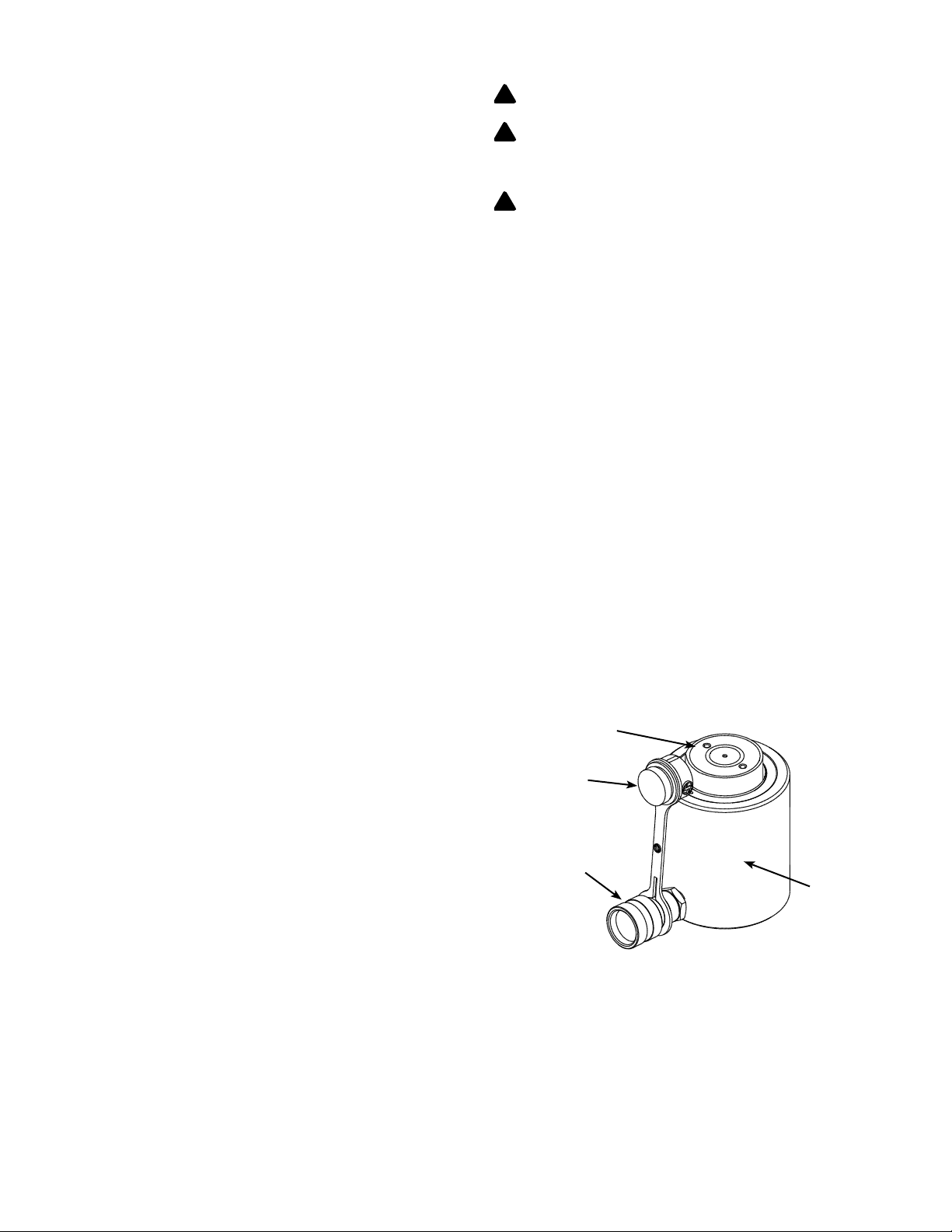

Figure 1 - Low Prole Cylinder Components
Ram
Cylinder
Female Coupler
3/8” NPTF
Dust Cap
SAFETY AND GENERAL INFORMATION
Save these instructions. For your safety, read and understand the
information contained within. The owner and operator shall have an
understanding of this product and safe operating procedures before
attempting to use this product. Instructions and safety information
shall be conveyed in the operator’s native language before use of
this product is authorized. Make certain that the operator thoroughly
understands the inherent dangers associated with the use and
misuse of the product. If any doubt exists as to the safe and proper
use of this product as outlined in this factory authorized manual,
remove from service immediately.
Inspect before each use. Do not use if leaking, broken, bent,
cracked or otherwise damaged parts are noted. If the cylinder has
been or suspected to have been subjected to a shock load (a load
dropped suddenly, unexpectedly upon it), discontinue use until
checked out by a BVA Hydraulics authorized service center. Owners
and operators of this equipment shall be aware that the use and
subsequent repair of this equipment may require special training
and knowledge. It is recommended that an annual inspection be
done by qualied personnel and that any missing or damaged
parts, decals, warning/safety labels or signs be replaced with BVA
Hydraulics authorized replacement parts only. Any cylinder that
appears to be damaged in any way, is worn or operates abnormally
shall be removed from service immediately until such time as repairs
can be made.
PRODUCT DESCRIPTION
BVA Hydraulics Single Acting Cylinder is designed for rated capacity
pushing, spreading and pressing jobs. A wide variety of applications
exist for this category of product. Special skill, knowledge and
training may be required for a specic task and the product may not
be suitable for all the jobs described above. Unsuitable applications
would include applications that call for a device to move, level or
support persons, animals, hazardous materials, mobile homes/
dwellings in general, mirrors and/or plate glass, and/or to connect/
secure hatches, components, etc. between bulkheads. The user
ultimately must make the decision regarding suitability of the
product for any given task and therefore accept responsibility for
that decision. Immediately after lifting, loads must be supported by
appropriate mechanical means.
WARNING: NEVER use hydraulic cylinder as a
support device.
WARNING: Always check connections before using.
Alteration of these products is strictly prohibited. Use only
those adapters and attachments provided and approved by
the manufacturer.
WARNING: To reduce the risk of personal injury and/or
property damage, ensure that the rated working pressure of
each pressurized attachment be equal to or greater than the
rated working pressure developed by the hydraulic pump.
BEFORE USE
1. Before using this product, read the owner's manual completely
and familiarize yourself thoroughly with the product, its
components and recognize the hazards associated with its use.
2. Verify that the product and the application are compatible. If in
doubt, call BVA Hydraulics Technical Service [phone].
3. Inspect before each use. Do not use if bent, broken, leaking or
damaged components are noted.
4.
Replace worn or damaged parts and assemblies with BVA
Hydraulics authorized replacement parts only. Lubricate as
instructed in Maintenance Section.
5. Ensure method of conrming load is accurate and working
properly. Have gauge or load cell accuracy veried by qualied
personnel on a yearly basis.
!
!
!

3
Failure to comply with the following warnings may
result in personal injury as well as property
damage.
• Study, understand, and follow all instructions
provided with and on this device before use.
• Theusermustbeaqualiedoperatorfamiliarwith
the correct operation, maintenance, and use of cylinders.
Wear protective gear when operating
hydraulic equipment.
This device is NOT suitable for use as support
device! As the load is lifted, use blocking and cribbing
to guard against a falling load. Stay clear of a lifted
load before it is properly supported. Never rely on
hydraulic pressure to support a load.
Crush Hazard. Keep hands and feet away
from cylinder and workpiece during
operation.
• Do not exceed rated capacity of the cylinder or
any equipment in the system. The cylinder is
designed for a max. pressure of 10,000 psi.
• Do not connect a cylinder to a pump with higher pressure rating.
• Do not subject cylinder to a shock loads, a load dropped
suddenly, causing the system pressure to exceed rated
pressure.
The system operating pressure must not exceed the
pressure rating of the lowest rated component
the system. Install a pressure gauge or other load
measuring instrument to monitor the operating pressure. Burst
hazard exists if hose, connection or any other component in the
system exceed its rated pressure.
Avoid damaging hydraulic hose. Do not allow hose
to kink, twist, curl, crush, cut or bend so tightly that
 uid ow within the hose is blocked or reduced.
Periodically inspect the hose for wear.
Do not pull, position or move cylinder setup by the
hose. Use carrying handle or other means of safe
transport.
Do not handle pressurized hoses. Never attempt to
grasp a leaking pressurized hose. Ensure to release
the system pressure before disconnecting hydraulic
hose or connections.
 Hydraulic uid can ignite and burn. Keep
hydraulic
 equipment away from ames and heat. Excessive
 heat will soften seals, resulting in uid leaks. Heat
also weakens hose materials.
Cylinder must be on a stable base which is able
to support the load while pushing or lifting. Use shims,
friction material or constrains to prevent slippage
of the base or load. Ensure cylinder is fully engaged
into/onto adapters, extension accessories.
Center load on cylinder. Distribute load evenly across
the entire saddle surface. Do not off-center loads on
a cylinder. The load can tip or the cylinder can
“kick out”.
Never try to disassemble a hydraulic cylinder, refer
 repairstoqualied,authorizedpersonal.ContactBVA
Hydraulics tech service for authorized service center.
Do not subject hose to sharp objects or heavy
impact.
Hose material or seals must not come in contact with
corrosive materials such as battery acid, creosote-
impregnated objects and wet paint. Never paint a
coupler or hose.
• No alteration shall be made to the cylinder.
• Use only factory authorized fasteners, accessories
  andhydraulicuid.
!WARNING
Heavy
INSTALLATION
NOTICE: Use an approved, high-grade pipe sealant to seal all
hydraulic connections.
1.
Remove the dust cover and rubber plug from coupler .
2. Inspectallthreadsandttingsforsignsofwearordamage,and
replaceasneeded.Cleanallthreadsandttings.
3. Connect hydraulic hose from hydraulic pump to the cylinder
coupler.Ensurethattherearenouidleaks.
4. Install in-line pressure gauge.
5. Check for leaks in system and have repaired by qualified
personnel.
NOTICE: The use of cylinder attachments or extensions reduces
the cylinder capacity by at least 50% per attachment/extension.
WARNING: Before operating the pump, tighten all hose
connections with proper tools. Do not overtighten. Connections
should only be tightened securely and leak-free. Overtightening can
cause premature thread failure or high pressure ttings to burst.
WARNING: Before repairs are made, depressurize cylinder.
Tipsforhydraulichoses&uidtransmissionlines:
• Avoid short runs of straight line tubing. Straight line runs do not
provide for expansion and contraction due to pressure and/or
temperature changes.
• Reduce stress in tube lines. Long tubing runs should be
supported by brackets or clips.
!
!

4
4. Use an approved, high-grade pipe thread sealant to seal all
hydraulic connections. Teon tape can be used if only one layer
of tape is used and it is applied carefully (two threads back) to
prevent the tape from being introduced into hydraulic system.
A piece of tape could travel through the system and obstruct
the ow of uid and adversely affect function.
Lubrication & Cleaning
Keep cylinder clean at all times.
1. Any exposed threads (male or female) must be cleaned and
lubricated regularly, and protected from damage. Lubricate with
light machine oil.
2. If a cylinder or ram has been exposed to rain, snow, sand,
airborne abrasive, or any corrosive environment, it must be
cleaned, lubricated, and protected immediately after exposure.
Daily clean exposed ram with clean cloth dampened with light
machine oil. Protect exposed ram from the elements at all times.
3. Keep the hydraulic system as free of dirt as possible. When
not in use, couplers must be sealed with dust covers. All hose
connections must be free of dirt and grime. Any equipment
attached to the cylinder must be kept clean.
Storage
Cylinders should be stored vertically with ram plunger fully retracted
in a dry, protected area, not exposed to corrosive vapor, dust or
other harmful elements. When a cylinder has not been used for
a period of 4 months, it should be connected to a pump and fully
extended and then retracted a minimum of 5 times. This cycle will
lubricate the cylinder wall, reducing the possibility of corrosion
and damage thereof.
How to remove faulty coupler:
If cylinder does not retract,
1. Secure load by other means.
2. Depressurize pump and hose.
3. Remove the cylinder from application.
4. Disconnect and replace with new coupler.
SPECIFICATIONS
Model
Number
Cylinder
Capacity
(tons)
Stroke
(in)
Cylinder
Effective
Area
(in2)
Internal
Pressure
at
Capacity
(psi)
Oil
Capacity
(in3)
Collapsed
Height
(in)
Extended
Height
(in)
Weight
(lbs)
Cylinder
Housing
Dia.
(in)
Collar
Thread
Tilt
Saddle
Mounting
Hole
Distance
HL1001 10 1.50 2.35 8,511 3.53 3.48 4.98 5.7 2.75 M4 1.03
HL2002 20 1.75 4.37 9,153 7.65 3.90 5.65 11.0 3.63
1.56HL3002 30 2.44 6.49 9,245 15.84 4.61 7.05 15.0 4.00 M5
HL5002 50 2.36 9.87 10,132 23.29 4.80 7.17 21.8 4.88
HL10002 100 2.24 19.64 10,183 44.07 5.55 7.80 45.4 6.50 M8 2.19
OPERATION
Operate the hydraulic pump to advance and retract the cylinder.
Do not continue pumping when cylinder is fully extended. Internal
pressure will build up and may damage the seal of the cylinder.
WARNING: NEVER rely on hydraulic pressure alone to
secure a load! NEVER allow personnel to work or pass
under a load until the load is secured by cribbing, blocking,
or other mechanical means.
WARNING: To help prevent material fatigue if the cylinder
is to be used in a continuous application, the load should
not exceed 85% of the rated capacity.
WARNING: Your cylinder, hose(s), couplings and pump all
must be rated for the same maximum operating pressure,
correctly connected and compatible with the hydraulic uid
used. An improperly matched system can cause the system
to fail.
WARNING: All personnel must be clear before lowering load.
MAINTENANCE
1. Inspect hoses and connections daily. Replace damaged
components immediately with BVA Hydraulics Replacement
Parts only.
2. Tighten connections as needed. Use pipe thread sealing
compound when servicing connections.
3. Always use clean, approved hydraulic uid and change as
recommended or sooner if the uid becomes contaminated
(never exceed 400 hours). Follow pump manufacturers
instructions for changing and adding hydraulic uid. Use only
good quality hydraulic uid. We recommend Mobil DTE13M
or equivalent when using with hand pump or air pump; BVA
Hydraulics Oil (F01) or equivalent when using with electric
pump. Never use brake uid, transmission uid, turbine oil,
motor oil, alcohol, glycerin etc. Use of other than good quality
hydraulic oil will void warranty and damage the cylinder, pump,
hose etc.
!
!
!
!

5
Figure 2 - Illustration to bleed air from system
MAINTENANCE (cont.)
NOTICE: Do not attempt to grasp with pliers or wrench without
rst wrapping the jaws of such tool with rags or similar padding.
How to bleed air from system:
1. Place pump at a higher elevation than the hose and cylinder
as shown in Figure 2.
2. Operatepumpto fullyextendandretractthe cylinder2 or3times.
The objective is to force the air bubbles up hill and back to the
pump reservoir.
3. Follow pump instruction manual to bleed the air from pump
reservoir. On most pumps, air can escape by opening the oil
ller plug/screw.
TROUBLESHOOTING GUIDE
The following information is intended as an aid in determining if problem exists. Cylinders should be repaired only by authorized BVA
Service Center. For repair service, contact service center in your area.
Symptom Possible Causes Corrective Action
Erratic action
• Air in system or pump cavitation.
• External leakage in cylinder.
• Cylinder sticking or binding.
• Vent the system (refer to gure 2).
• Contact service center.
• Contact service center.
Cylinder will not extend, or
respond to pressurized uid
•
Overload condition.
• Loose couplers.
• Faulty couplers.
• Improper valve position.
• Oil level in pump is low.
• Pump not operating.
• Air-locked pump.
• Remedy overload condition.
• Tighten couplers.
• Replace both female and male couplers.
• Close release valve or change valve position.
• Fill and bleed the system.
• Check pump’s operating instructions.
• Prime pump per pump operating instructions.
Cylinder extend only partially
• Oil level in pump is low.
•
Overload condition.
• Cylinder is sticking or binding.
• Fill and bleed the system.
• Remedy overload condition.
• Contact service center.
Cylinder move slower than normal
• Loose connection or coupler.
•
Restricted hydraulic line or tting.
• Pump not working correctly.
• Cylinder seals leaking.
• Tighten connection or coupler.
• Clean and replace if damaged.
• Check pump’s operating instructions.
• Contact service center.
Cylinder responds to pressurized
uid, but system does not maintain
pressure
• Overload condition.
• Pump or valve malfunctioning.
• Cylinder seals leaking.
• Remedy overload condition.
• Check pump’s operating instructions.
• Contact service center.
Oil leaking from cylinder • Worn or damaged seals. • Contact service center.
Cylinder will not retract or retracts
slower than normal
• Improper valve position.
• Malfunctioning coupler, damaged
application.
• Pump reservoir overlled.
• Cylinder damage internally.
• Open release valve or change valve position.
• Secure load by other means. Depressurize
pump and hoses, remove application and
replace coupler.
• Secure load by other means. Depressurize
pump and hoses, remove application, then drain
uid to proper level.
• Contact service center.
Cylinder performs poorly • Oil level in pump is low.
• Air trapped in system.
• Ensure proper oil level.
• Vent the system (refer to gure 2).

6

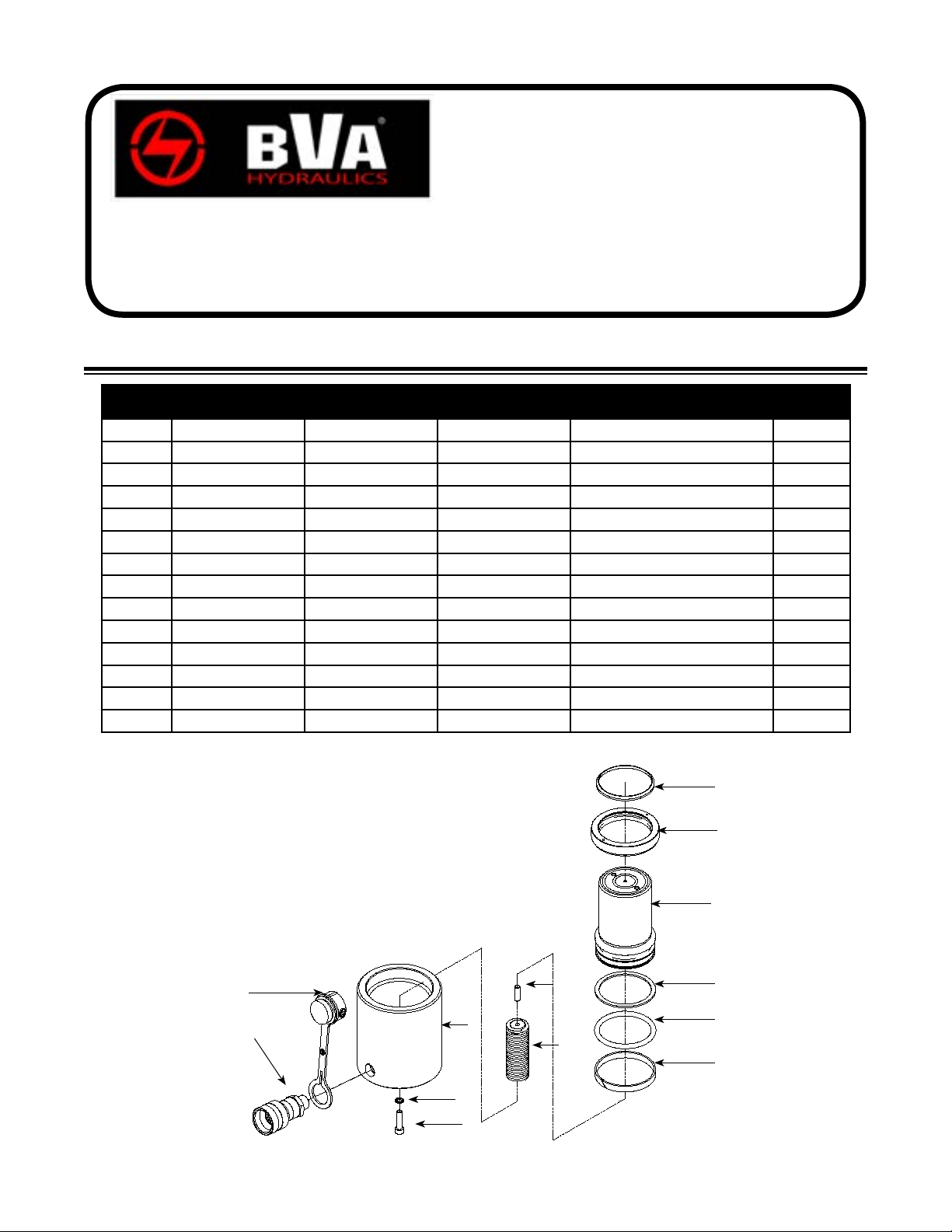

Item Part Number for Model: Description Qty.
HL1001 HL2002 HL3002
1 N/A N/A N/A Cylinder 1
2 H26-3-2248-100 H26-3-2248-100 H26-3-2875-103 Return Spring Assy. 1
3 N/A N/A N/A Ram 1
4 * * * Back-up ring 1
5 * * * O-ring 1
6 * * * Special Washer 1
7 644-1-0060-035 644-1-0060-035 644-1-0060-035 Bolt 1
8 H24-5-1804-103 H24-6-1804-109 H24-5-1804-112 Upper Bearing 1
9 * * * Dust Seal 1
10 644-1-0060-200 644-1-0060-200 644-1-0060-200 Bolt 1
11 CH38F CH38F CH38F Coupler, Female 3/8”-18NPTF 1
12 H02-4-6003-108 H02-4-6003-108 H02-4-6003-108 Dust Cover 1
13 - * * Bearing 1
(*) H24-3-9901-109 H26-3-9902-105 H26-3-9901-103 Seal Kit -
4
12
3
2
10
11 5
8
9
7
6
1
13
(*) - indicates items included in, and available only as part of Seal Kit
N/A - part is not available as replacement
Note: To ensure safe and reliable performance, replace worn or damaged
parts with BVA Hydraulics Authorized Replacement Parts only.
Single Acting
Low Prole Cylinders
Service Parts
SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153
Tel: [phone] * Fax: [phone]
E-mail: [email protected] Website: www.bvahydraulics.com
MODEL: HL1001, HL2002 & HL3002
Note: Not all components of the pump are replacement items, but are illustrated as a convenient reference of location and
position in the assembly sequence.

7

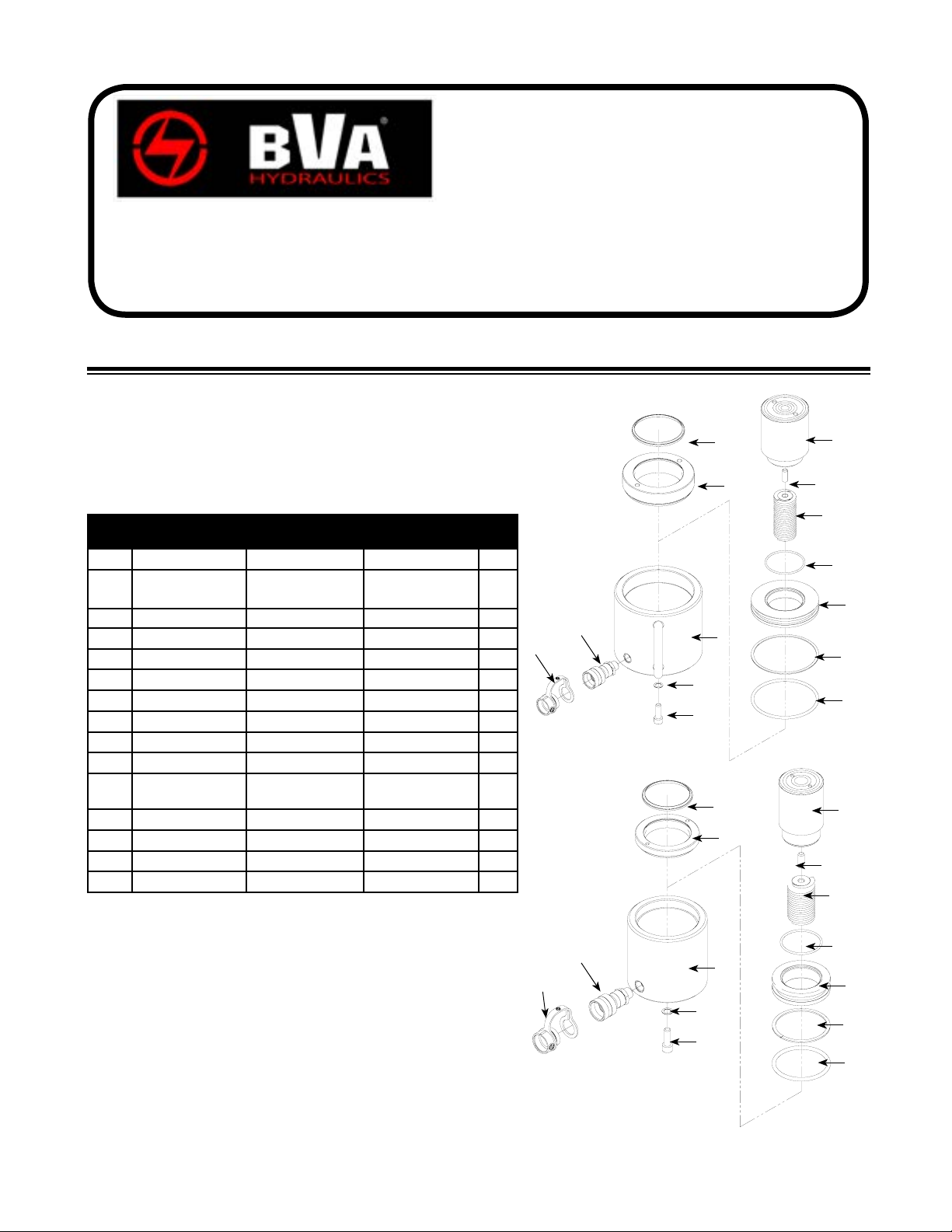

Item Part Number for Model: Description Qty.
HL5002 HL10002
1 N/A N/A Cylinder 1
2H26-4-0420-108 H26-4-0420-209 Return Spring
Assy. 1
3 N/A N/A Ram 1
4 * * Back-up ring 1
5 * * O-ring 1
6 * * Special Washer 1
7 649-1-0100-201 649-1-0100-201 Bolt 1
8H24-5-1804-204 H26-5-1804-107 Upper Bearing 1
9 * * Wiper Seal 1
10 644-1-0100-105 644-1-0100-105 Bolt 1
11 CH38F CH38F Coupler, Female
3/8”-18NPTF 1
12 H02-4-6003-108 H02-4-6003-108 Dust Cover 1
13 H26-5-1204-103 H24-5-1204-301 Bearing 1
14 * * O-ring 1
(*) H26-3-9903-107 H24-3-9906-109 Seal Kit -
Model HL10002:
1
2
3
4
5
6
7
8
9
10
11
12
14
13
Model HL5002:
1
2
3
4
5
6
7
8
9
10
11
12
14
13
Single Acting
Low Prole Cylinders
Service Parts
SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153
Tel: [phone] * Fax: [phone]
E-mail: [email protected] Website: www.bvahydraulics.com
MODEL: HL5002 & HL10002
Note: Not all components of the pump are replacement items, but are illustrated as a convenient reference of location and
position in the assembly sequence.
(*) - indicates items included in, and available only as part of Seal Kit
N/A - part is not available as replacement
Note: To ensure safe and reliable performance, replace worn or damaged
parts with BVA Hydraulics Authorized Replacement Parts only.

LIMITED LIFETIME WARRANTY
BVA Hydraulics®, represented in the United States by SFA Companies [“SFA”] warrants this product to be free from defects in material
and workmanship for the life of the product as long as the original purchaser owns the product. The warranty is non-transferable and is
subject to the terms, exclusions, and limitations described below:
• Damaged components, including but not limited to bent rams, dented or crushed cylinder walls, broken welds or couplers as well as
worn out seals, o-rings and springs are the result of misuse and not covered by warranty and BVA Hydraulics will not provide any
warranty credit for such damaged components.
• This warranty does not cover ordinary wear and tear, overloading, alterations (including repairs or attempted repairs not performed
by BVA Hydraulics or one of its authorized personnel), improper uid use, or use of the product in any manner for which the product
was not intended or the use of which is not in accordance with the instructions or warnings provided with the product.
• In the unlikely event that a BVA Hydraulics product fails due to material defect in workmanship, you may contact SFA for disposition.
In such cases, the customer’s sole and exclusive remedy for any breach or alleged breach of warranty is limited to the repair or
replacement of the defective product.
• Under no circumstances is BVA Hydraulics liable for any consequential or incidental damage or loss whatsoever.
• THIS WARRANTY IS LIMITED TO NEW PRODUCTS SOLD THROUGH AUTHORIZED DISTRIBUTORS AND OTHER CHANNELS
DESIGNATED BY BVA HYDRAULICS. NO AGENT, EMPLOYEE OR OTHER REPRESENTATIVE OF BVA HYDRAULICS IS
AUTHORIZED TO MODIFY THIS WARRANTY.
• THE FOREGOING IS EXCLUSIVE AND IS IN LIEU OF ALL OTHER EXPRESS AND IMPLIED WARRANTIES, INCLUDING BUT
NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FOR A FITNESS FOR A PARTICULAR PURPOSE.
• Components not manufactured by BVA Hydraulics including certain motor systems, gasoline engines, and other are not covered by
this warranty and instead are covered by the manufacturer’s separate manufacturer’s warranty provided in the package.
• BVA Hydraulics’ liability in all cases is limited to, and will not exceed the purchase price paid for the product.
8
SFA Companies
10939 N. Pomona Ave. Kansas City, MO 64153
Tel: [phone]
E-mail: [email protected]

Imprimé à Taiwan
Voici le symbole signalant un danger pour la sécurité. Il est utilisé pour vous alerter des
dangers potentiels de blessures.
Respectez tous les messages de sécurité qui suivent ce symbole an d’éviter les blessures
et la mort.
!
Pression d’utilisation maximale de 68,9 MPa
Vérins prolés
à effet simple
Manuel d’instructions
SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153
Tél. : [phone] * Télécopieur : 1 816 891-6599
Courriel : [email protected] Site Web : www.bvahydraulics.com
MODÈLES: HL1001 - 9 071 Capacité en kg
HL2002 - 18 143 Capacité en kg
HL3002
- 27 215 Capacité en kg
HL5002
- 45 359 Capacité en kg
HL10002 - 90 718 Capacité en kg

10
Figure 1 - Composants de vérin type
Vérin
Vérin
Raccord femelle
3/8” NPTF
Pare-poussière
INFORMATIONS GÉNÉRALES ET
INFORMATIONS RELATIVES À LA SÉCURITÉ
Conservez ces instructions. Pour votre sécurité, lisez et
comprenez les informations contenues dans ce manuel. Le
propriétaire et l'utilisateur doivent comprendre le fonctionnement
de cet équipement et les consignes de sécurité associées à son
utilisation avant de s'en servir. Avant que l'utilisation de ce produit
ne soit autorisée, il faut faire connaître à l'opérateur, dans sa langue
maternelle, les instructions et les informations relatives à la sécurité.
Assurez-vous que l'opérateur comprenne parfaitement les dangers
associés à l'utilisation de cet équipement ou à une utilisation
incorrecte de celui-ci. S'il y a des doutes quant à la façon adéquate
et sécuritaire de se servir de ce produit, telle que décrite dans ce
manuel, il faut en cesser l'utilisation immédiatement.
Inspectez le support avant chaque utilisation. N'utilisez pas
la cintreuse si elle présente des fuites ou des pièces brisées,
déformées, ssurées ou endommagées d'une autre façon. Si l’on
pense que le vérin a été soumis, ou semble avoir été soumis, à
une surcharge d’impact (charge qui serait tombée accidentellement
dessus), cessez de l’utiliser et faites-le vérier par un centre de
réparation agréé par BVA Hydraulics. Le propriétaire et l'utilisateur
de cet équipement doivent savoir qu'il peut être nécessaire d'avoir
des connaissances ou des habiletés spéciales pour utiliser ce
produit. Il est recommandé qu'un personnel qualié les inspecte
annuellement et que les pièces manquantes ou endommagées,
les étiquettes de nature générale, les étiquettes de sécurité ou
d'avertissement et les indications soient seulement remplacées
par des pièces de rechange autorisées par BVA Hydraulics. Tout
vérin qui semble endommagé, qui est usé ou qui ne fonctionne pas
correctement sera immédiatement mis hors service jusqu'à ce que
des réparations puissent être effectuées.
DESCRIPTION DU PRODUIT
Le vérin à effet simple BVA Hydraulics est conçu pour pousser,
écarter et presser des pièces dans des opérations où les
charges sont égales à la capacité nominale du système. Ce type
d'équipement peut être utilisé pour un grand nombre de travaux. Des
habiletés, des connaissances et une formation spéciales peuvent
être requises pour faire une tâche spécique et il est possible que
le produit ne soit pas adéquat pour fonctionner avec les appareils
mentionnés ci-dessus. Il ne faut pas utiliser ce produit pour faire
fonctionner un appareil qui déplace, met à niveau ou supporte des
personnes, des animaux, des matières dangereuses, des maisons
mobiles et des habitations de façon générale, des miroirs et des
glaces ou encore pour relier ou maintenir en place des écoutilles,
des composants, etc. qui se trouvent entre des cloisons. Il revient
à l'utilisateur de décider de la conformité de ce produit pour
réaliser les tâches à effectuer et il doit, par conséquent, assumer
la responsabilité de sa décision. Immédiatement après le levage, la
charge doit être supportée par des moyens mécaniques appropriés.
MISE EN GARDE : N'UTILISEZ JAMAIS le vérin hydraulique
comme dispositif de support.
MISE EN GARDE : Inspectez toujours les raccords avant
d'utiliser cet équipement. Il est strictement interdit de
modier ce produit. Utilisez seulement les adaptateurs et les
accessoires fournis et approuvés par le fabricant.
MISE EN GARDE : Pour diminuer les risques de blessures et de
dommages matériels, assurez-vous que la pression nominale
de chaque accessoire sous pression est égale ou supérieure
à la pression nominale produite par la pompe hydraulique.
AVANT L'UTILISATION
1. Avant d'utiliser ce produit, lisez le manuel d'utilisation au
complet et familiarisez-vous parfaitement avec le produit et ses
composants, et identiez les dangers associés à son utilisation.
2. Vériez que le produit est compatible avec la tâche à accomplir.
En cas de doute, communiquez avec le service technique de
BVA Hydraulics au 1 888 332-6419.
3. Inspectez le support avant chaque utilisation. Ne l'utilisez pas
s'il y a des pièces déformées, brisées, endommagées ou des
pièces qui fuient.
4. Remplacez les pièces et les assemblages usés ou endommagés
seulement par des pièces de rechange autorisées par BVA
Hydraulics. Lubriez selon les instructions de la section « Entretien ».
5. Assurez-vous que la méthode pour mesurer la charge est
précise et donne de bons résultats. Faites vérier annuellement
la précision du dynamomètre piézoélectrique ou du manomètre
par un personnel qualié.
!
!
!

11
INSTALLATION
AVIS : Utilisez un scellant de haute qualité pour lets de tuyaux qui
a été approuvé an de sceller tous les branchements hydrauliques.
1.
Enlevez le protecteur antipoussière et le bouchon en caoutchouc
du raccord .
2. Inspecteztouslesletsetlesraccordspourvoirs'ilyadel'usure
oudesdommagesetremplacez-lesaubesoin.Nettoyeztous
lesletsetlesraccords.
3. Branchezletuyauhydrauliquesurlapompehydrauliqueetle
raccordduvérin.Assurez-vousqu'iln'yapasdefuites.
4. Installez un manomètre en ligne.
5. Vériezqu'iln'yapasdefuitesdanslesystèmeetfaitesfaire
lesréparationsparunpersonnelqualié.
AVIS : La capacité du vérin diminue d'au moins 50 % pour chaque
rallonge ou accessoire utilisé avec celui-ci.
MISE EN GARDE : Avant d'utiliser la pompe, serrez tous
les branchements de tuyaux avec des outils adéquats. Ne
les serrez pas trop. Les branchements devraient être serrés
juste assez pour qu'il n'y ait pas de fuites et pour qu'ils soient
bien xés. Un trop grand serrage peut entraîner une usure
prématurée des lets ou des éclatements de raccords là où
la pression est très élevée.
MISE EN GARDE : Avant de réparer cet équipement,
procédez à sa dépressurisation.
Conseils pour utiliser des tuyaux hydrauliques et des tuyaux
transportantdesuides:
•Évitezderelierdesappareilsavecdecourtstuyauxdroits.Les
coursesenlignedroitenetiennentpascomptedel'expansion
etdelacontractionenraisondesmodicationsdepressionou
de température.
•Réduisezlescontraintesdestuyaux.Leslongstuyaux
devraientêtresoutenuspardesferruresoudesattaches.
Lenon-respect des avertissements ci-dessous peut
 entraînerdesblessures ainsi que des dommages
matériels.
• Assurez-vous de lire, de bien comprendre et de
  suivretouteslesconsignesfourniesouquisetrouvent
  surl'appareilavantdel'utiliser.
•
 L'utilisateurdoitêtreunopérateurqualiéquis'estfamiliarisé
 aveclefonctionnement,l'utilisationcorrecteetl'entretiendes
vérins.
 Portezdel'équipementdeprotection
 lorsquevousutilisezdel'équipement
 hydraulique.
Cet appareil N'EST PAS adéquatpoursoutenir des
 charges!Lorsqu'unechargeestsoulevée,utilisezun
sommier et des cales pour se protéger des chutes
de charge. Tenez-vousàdistanced'unechargesoulevée
jusqu'à ce qu'elle soit soutenue de manière adéquate
.  N'utilisez
jamaislapressionhydrauliquepoursupporterunecharge.
Danger d'écrasement. Gardez les mains
et les pieds éloignés du vérin et de la pièce
 detravailpendantl'utilisationdel'appareil.
•
Ne dépassez pas la pression nominale du vérin ou
  detoutéquipementdusystème.Lapressionnominale
du vérin est de 68,9 MPa (10 000 lb/po²).
• Ne reliez pas de vérin à une pompe avec une pression
nominale plus élevée.
• Nesoumettezpaslevérinàunecharged'impact,soitune
 chargequitombedessusdemanièresoudaine,cequifait
 quelapressiondusystèmedépasselapressionnominale.
 Lapressiondefonctionnementdusystèmenedoit pas
dépasser la pression nominale du composant du système
 ayantlapression nominale la plus basse. Installezun
manomètreouunautreinstrumentmesurantlachargeandefaire
lesuividelapressiondefonctionnement.Silapressiond'untuyau,
d'unbranchementoudetoutautrecomposantdusystèmedépasse
sapressionnominale,celaentraînedesrisquesd'éclatement.
 Évitezd'endommagerlestuyauxhydrauliques.Faites
 ensortequelestuyauxnesoientpascoupés,écrasés,
 entortillés ou pliés au point où l'écoulement
du liquide est bloqué ou devient restreint. Inspectez
périodiquementlestuyauxpourvoirs'ilyadel'usure.
Ne tirez pas, ne positionnez pas et ne déplacez pas
 lemontagedu vérin en tirant sur letuyau.Utilisez
 lapoignéedetransportouunautremoyensécuritaire
pour le déplacer.
 Ne manipulez pas de tuyaux sous pression.
 N'essayez jamais de saisir un tuyau sous pression
 qui fuit.Assurez-vous de dépressuriser le système
avant de débrancher un tuyau hydraulique ou de défaire des
branchements.
 Un liquide hydraulique peut s'enammer et brûler.
Maintenez
l'équipement hydraulique à distance des
 ammesetdelachaleur. Lachaleurexcessiveramollit
lesjoints,cequientraînedesfuites.Lesmatériauxdestuyaux
deviennent aussi moins solides à cause de la chaleur.
 Levérindoitêtreplacésurunebasestablecapablede
supporter la charge lors des poussées ou du levage.
 Utilisez des cales, des matériaux de friction ou
 desxationspourempêcherquelabaseoulacharge
glisse.Assurez-vous que le vérin est bien inséré dans les
adaptateurs et les rallonges.
Centrez la charge sur le vérin. Distribuez la charge de
 manièreuniformesurtoutelasurfacedupointd'appui.
 Nefaitespas reposer la charge ailleursque sur le
 centreduvérin.Sinon,lachargepeutbasculeroule
vérin peut « donner un coup ».
 N'essayez jamais de désassembler un vérin
 hydraulique. Faites faire les réparations par un
 personnelqualifiéqui est autorisé à les faire.
CommuniquezaveclesoutientechniquedeBVAHydraulicspour
connaître les centres de services autorisés.
 Nesoumettezpaslestuyauxàdesimpactsforts
 etévitezqu'ilsentrentencontactavecdesobjets
coupants.
 Lesmatériauxdestuyauxetlesjointsnedoiventpas
 entrerencontactavecdesmatièresoudesmatériaux
 corrosifs comme de l'acide sulfurique, des objets
imprégnésdecréosoteetdelapeinturequin'estpassèche.Ne
peinturezjamaisunraccordniuntuyau.
•
Nemodiezpaslevérin.
•
Utilisezseulementdesxations,desaccessoireset
  duliquidehydrauliqueautorisésparlefabricant.
!MISE EN GARDE
!
!

12
4. Utilisez un scellant de haute qualité pour lets de tuyaux qui a été
approuvé an de sceller tous les branchements hydrauliques. Du
ruban en téon peut être utilisé si une seule couche de ruban est
mise et que celui-ci est posé avec précaution (en laissant les deux
derniers lets libres) pour empêcher le ruban d'être introduit dans
le système hydraulique. Un morceau de ruban pourrait s'introduire
dans le système et bloquer l'écoulement du liquide, ce qui nuirait
au fonctionnement du système.
Lubrication et nettoyage
Faites en sorte que le vérin demeure propre en tout temps.
1. Tous les lets exposés (mâles et femelles) doivent être nettoyés
et lubriés régulièrement et être protégés des dommages.
Lubriez-les avec de l'huile légère pour machine.
2. Si le vérin ou le piston a été exposé à la pluie, à la neige,
au sable, à des abrasifs en suspension dans l'air ou à un
environnement corrosif, il doit être nettoyé, lubrié et protégé
immédiatement après la période d'exposition. Nettoyez
quotidiennement le piston exposé avec un linge propre imbibé
d'huile légère pour machine. Protégez le piston exposé des
éléments en tout temps.
3. Assurez-vous que le système hydraulique demeure aussi propre
que possible. Lorsqu'il n'est pas utilisé, les raccords doivent être
scellés avec des protecteurs antipoussière. Il ne doit pas y avoir
de saletés sur les branchements des tuyaux. Tout équipement
relié au vérin doit rester propre.
Stockage
Les vérins devraient être rangés à la verticale, le piston
complètement rentré, dans un endroit sec et protégé qui n'est
pas exposé à de la vapeur corrosive, de la poussière et d'autres
éléments nuisibles. Lorsqu'un vérin n'a pas été utilisé pendant une
période de quatre mois, il devrait être relié à une pompe pour le
faire sortir et rentrer complètement plusieurs fois. Cette opération
cyclique lubriera la paroi du vérin, ce qui réduira les risques de
corrosion et de dommages.
Comment enlever un raccord défectueux :
Si le vérin ne rentre pas :
1. Supportez la charge par d'autres moyens.
2. Dépressurisez la pompe et le tuyau.
3. Enlevez le vérin.
4. Débranchez le raccord et remplacez-le par un nouveau raccord.
SPÉCIFICATIONS
N° de
modèle
Capacité
du vérin
(kg)
Course
(cm)
Aire de
fonctionnem.
du vérin
(cm²)
Pression
interne à
la capacité
nominale
(MPa)
Volume
maximal
d'huile
(cm³)
Hauteur
lorsque
complètem.
rentré
(cm)
Hauteur
lorsque
complètem.
sorti
(cm)
Poids
(kg )
Diamètre
du corps
du vérin
(cm)
Filetage
du
collet
Inclinaison
Saddle
montage
Trou Distance
HL1001 9 071,9 3,81 15,16 58,68 57,85 8,84 12,65 2,59 6,99 M4 2,62
HL2002 18 143,7 4,45 28,19 63,11 125,36 9,91 14,35 4,99 9,22
3,96HL3002 27 215,5 6,20 41,87 63,74 259,27 11,71 17,91 6,80 10,16 M5
HL5002 45 359,2 5,99 63,68 69,86 381,65 12,19 18,21 9,89 12,40
HL10002 90 718,5 5,69 126,71 70,21 722,18 14,10 19,81 20,59 16,51 M8 5.56
FONCTIONNEMENT
Utilisez la pompe hydraulique pour faire sortir et rentrer le vérin. Ne
continuez pas à actionner le levier lorsque le vérin est entièrement
sorti. Cela fera augmenter la pression interne et peut endommager
les joints du vérin.
MISE EN GARDE : N'UTILISEZ JAMAIS la pression
hydraulique pour supporter une charge. NE PERMETTEZ
JAMAIS au personnel de travailler ou de passer sous une
charge jusqu'à ce que celle-ci soit soutenue par un sommier,
des cales ou par d'autres moyens mécaniques.
MISE EN GARDE : Pour prévenir les ruptures par fatigue des
matériaux si le vérin est utilisé de manière continue, la charge
ne devrait pas dépasser 85 % de la capacité nominale.
MISE EN GARDE : Le vérin, les tuyaux, les raccords et
la pompe doivent tous avoir la même pression maximale
de fonctionnement, être branchés correctement et être
compatibles avec le liquide hydraulique employé. Un système
composé d'éléments mal adaptés entre eux peut entraîner le
bris du système.
MISE EN GARDE : Assurez-vous que personne ne se trouve
sous la charge lorsque vous l'abaissez.
ENTRETIEN
1. Inspectez les tuyaux et les branchements quotidiennement.
Remplacez les composants endommagés immédiatement avec
des pièces de rechange BVA Hydraulics uniquement.
2. Serrez les raccords selon les besoins. Utilisez un scellant pour
lets de tuyaux lors de l'entretien des branchements.
3. Utilisez toujours un liquide hydraulique propre et approuvé et
changez-le selon les recommandations ou avant la période
recommandée s'il devient contaminé (ne dépassez jamais
400 heures). Observez les instructions du fabricant de la pompe
avant de changer ou d'ajouter du liquide hydraulique. Utilisez
seulement du liquide hydraulique de bonne qualité. Nous
recommandons l'utilisation de l'huile hydraulique Mobil DTE13M
ou l'équivalent lorsque vous utilisez cet équipement avec une
pompe manuelle ou pneumatique et de l'huile hydraulique
BVA Hydraulics (F01) ou l'équivalent lorsque vous utilisez
une pompe électrique. N'utilisez jamais de liquide pour frein,
d'huile de turbine, de liquide de transmission, d'huile moteur,
d'alcool, de glycérine, etc. L'utilisation d'un uide autre que de
l'huile hydraulique va annuler la garantie et peut endommager
la pompe, le tuyau et l'appareil auxquels la pompe est reliée.
!
!
!
!

13
Figure 2 : Purger l'air du système
ENTRETIEN (suite)
AVIS : N'essayez pas de saisir le vérin avec des pinces ou une
clé avant avoir d'abord enveloppé le bec de ces outils avec des
chiffons ou un objet similaire.
Comment purger l'air du système :
1. Placez la pompe à une position plus élevée que le tuyau et le
vérin comme illustré à la gure 2.
2. Utilisez la pompe de façon à faire descendre et monter le
vérin au maximum de deux à trois fois. L'objectif est d'envoyer
les bulles d'air vers le haut et ensuite dans le réservoir de la
pompe.
3. Suivez le manuel d'instructions de la pompe pour purger l'air
de son réservoir. Il est possible de libérer l'air de la plupart
des pompes en ouvrant le bouchon ou la vis de remplissage
d'huile.
GUIDE DE DÉPANNAGE
Les informations présentées dans le tableau ci-dessous sont fournies dans le but d'aider à régler des problèmes rencontrés. Les vérins
doivent être réparés dans un centre de service BVA autorisé uniquement. Pour le service de réparation, communiquez avec le centre
de service le plus près de chez vous.
Problème Causes possibles Mesure corrective
Fonctionnement irrégulier
•
Air dans le système ou cavitation de la
pompe.
• Le vérin a des fuites externes.
• Le vérin est bloqué.
• Purgez l'air du système (voir gure 2).
• Communiquez avec le centre de service.
• Communiquez avec le centre de service.
Le piston ne sort pas ou
ne répond pas au uide sous
pression
•
Surcharge.
• Raccords lâches.
• Raccords défectueux.
• Position de la valve incorrecte.
• Niveau d'huile de la pompe trop bas.
• La pompe ne fonctionne pas.
• De l'air emprisonné bloque la pompe.
• Remédiez au problème de surcharge.
• Serrez les raccords.
• Remplacez les raccords mâles et femelles.
• Fermez la soupape de surpression ou changez sa
position.
• Remettez de l'huile et purgez le système.
• Vériez les instructions de fonctionnement de la pompe.
• Préparez la pompe en suivant ses instructions d'utilisation.
Vérin sortant partiellement
• Niveau d'huile de la pompe trop bas.
•
Surcharge.
• Vérin bloqué.
• Remettez de l'huile et purgez le système.
• Remédiez au problème de surcharge.
• Communiquez avec le centre de service.
Mouvement du vérin plus
lent que normal
• Raccord ou branchement lâche.
•
Raccord ou tuyau hydraulique avec
écoulement restreint.
• Pompe qui ne fonctionne pas
correctement.
• Joints du vérin qui fuient.
• Serrez les branchements ou les raccords.
• Nettoyez et remplacez les raccords ou les tuyaux s'ils
sont endommagés.
• Vériez les instructions de fonctionnement de la pompe.
• Communiquez avec le centre de service.
Le vérin réagit sous l'action
du liquide pressurisé, mais la
pression du système ne se
maintient pas
• Surcharge.
• Défaillance de pompe ou de soupape.
• Joints du vérin qui fuient.
• Remédiez au problème de surcharge.
• Vériez les instructions de fonctionnement de la pompe.
• Communiquez avec le centre de service.
Vérin qui fuit, huile • Joints usés ou endommagés. • Communiquez avec le centre de service.
Mouvement du vérin plus
lent que normal ou vérin qui
ne rentre pas
• Position de la valve incorrecte.
• Raccord défaillant, appareil
endommagé.
• Trop d'huile dans le réservoir de la
pompe.
• L'intérieur du vérin est endommagé.
• Ouvrez la valve de purge ou changez sa position.
• Supportez la charge par d'autres moyens.
Dépressurisez la pompe et les tuyaux, enlevez
l'appareil et remplacez le raccord.
• Supportez la charge par d'autres moyens.
Dépressurisez la pompe et les tuyaux, enlevez
l'appareil, puis mettez du liquide jusqu'à ce qu'il atteigne
le bon niveau.
• Communiquez avec le centre de service.
Mauvais fonctionnement du
vérin
• Niveau d'huile de la pompe trop bas.
• Air emprisonné dans le système.
• Assurez-vous que le niveau de liquide est adéquat.
• Purgez l'air du système (voir gure 2).

14
Pièce N° de pièce pour modèles : Description Qté
HL1001 HL2002 HL3002
1 S.O. S.O. S.O. Vérin 1
2 H26-3-2248-100 H26-3-2248-100 H26-3-2875-103 Ensemble de ressort de retour 1
3 S.O. S.O. S.O. Raccord femelle 1
4 * * * Anneau de rechange 1
5 * * * Joint torique 1
6 * * * Rondelle spéciale 1
7 644-1-0060-035 644-1-0060-035 644-1-0060-035 Boulon 1
8 H24-5-1804-103 H24-6-1804-109 H24-5-1804-112 Palier supérieur 1
9 * * * Joint racleur 1
10 644-1-0060-200 644-1-0060-200 644-1-0060-200 Boulon 1
11 CH38F CH38F CH38F Raccord femelle 3/8”-18NPTF 1
12 H02-4-6003-108 H02-4-6003-108 H02-4-6003-108 Pare-poussière 1
13 - * * Palier 1
(*) H24-3-9901-109 H26-3-9902-105 H26-3-9901-103 Ensemble de joints -
4
12
3
2
10
11 5
8
9
7
6
1
13
(*) Ce symbole indique les pièces qui font partie de la trousse de joints et
ne peuvent être commandées autrement.
S.O. Pièce ne pouvant être remplacée.
Remarque : Pour assurer un fonctionnement able et sécuritaire, remplacez
les pièces usées ou endommagées uniquement par des pièces de rechange
autorisées par BVA Hydraulics.
Vérins prolés
à effet simple
Pièces de rechange
SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153
Tél. : [phone] * Télécopieur : 816-891-6599
Courriel : [email protected] Site Web : www.bvahydraulics.com
MODÈLE : HL1001, HL2002 & HL3002
Remarque : Ce ne sont pas toutes les pièces de la pompe qui peuvent être remplacées, mais elles sont illustrées pour montrer
leur emplacement ainsi que leur position pour l’assemblage.

Pièce N° de pièce pour modèles : Description Qté
HL5002 HL10002
1 S.O. S.O. Vérin 1
2 H26-4-0420-108 H26-4-0420-209 Ensemble de ressort
de retour 1
3 S.O. S.O. Vérin 1
4 * * Anneau de rechange 1
5 * * Joint torique 1
6 * * Rondelle spéciale 1
7 649-1-0100-201 649-1-0100-201 Boulon 1
8 H24-5-1804-204 H26-5-1804-107 Palier supérieur 1
9 * * Joint racleur 1
10 644-1-0100-105 644-1-0100-105 Boulon 1
11 CH38F CH38F Raccord femelle
3/8”-18NPTF 1
12 H02-4-6003-108 H02-4-6003-108 Pare-poussière 1
13 H26-5-1204-103 H24-5-1204-301 Palier 1
14 * * Joint torique 1
(*) H26-3-9903-107 H24-3-9906-109 Ensemble de joints -
15
Modèle HL10002:
1
2
3
4
5
6
7
8
9
10
11
12
14
13
Modèle HL5002:
1
2
3
4
5
6
7
8
9
10
11
12
14
13
(*) Ce symbole indique les pièces qui font partie de
la trousse de joints et ne peuvent être commandées
autrement.
S.O. Pièce ne pouvant être remplacée.
Remarque : Pour assurer un fonctionnement
able et sécuritaire, remplacez les pièces usées
ou endommagées uniquement par des pièces de
rechange autorisées par BVA Hydraulics.
Vérins prolés
à effet simple
Pièces de rechange
SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153
Tél. : [phone] * Télécopieur : 816-891-6599
Courriel : [email protected] Site Web : www.bvahydraulics.com
MODÈLE : HL5002 & HL10002
Remarque : Ce ne sont pas toutes les pièces de la pompe qui peuvent être remplacées, mais elles sont illustrées pour montrer
leur emplacement ainsi que leur position pour l’assemblage.

16
GARANTIE À VIE LIMITÉE
BVA Hydraulics®, représentée aux États-Unis par SFA Companies [« SFA »] garantit que ce produit est exempt de tout défaut de
fabrication ou de matériaux pendant toute sa durée utile, tant qu'il demeure la propriété de l'acheteur original. Cette garantie n'est pas
transférable et elle est assujettie aux conditions, exclusions et limitations décrites ci-après :
• Les composants endommagés, y compris, sans en exclure d'autres, les vérins pliés, les parois de vérin enfoncées ou écrasées, les
soudures ou raccords brisés ainsi que les joints d'étanchéité, les joints toriques et les ressorts usés qui découlent d'une mauvaise
utilisation ne sont pas couverts par la garantie, et BVA Hydraulics n'offrira aucun crédit de garantie pour de tels composants
endommagés.
• Cette garantie ne couvre pas l'usure normale, les surcharges, les modications (y compris les réparations et les tentatives de
réparation qui ne sont pas effectuées par BVA Hydraulics ou par des membres du personnel autorisé), l'utilisation inadéquate des
uides, ni l'utilisation du produit d'une manière contraire à ce pour quoi il a été conçu et qui enfreint les instructions ou les mises en
garde fournies avec le produit.
• Advenant le cas peu probable où un produit de BVA Hydraulics fait défaut en raison d'un défaut de fabrication ou de matériaux, vous
pouvez communiquer avec SFA aux ns de disposition. Dans de tels cas, le seul recours du client pour toute violation ou violation
alléguée de cette garantie se limite à la réparation ou au remplacement du produit défectueux.
• BVA Hydraulics ne sera en aucun cas responsable des dommages consécutifs ou accessoires.
• CETTE GARANTIE SE LIMITE AUX PRODUITS NEUFS VENDUS PAR L'ENTREMISE DE DISTRIBUTEURS AUTORISÉS ET
D'AUTRES CIRCUITS CHOISIS PAR BVA HYDRAULICS. AUCUN AGENT, EMPLOYÉ OU REPRÉSENTANT DE BVA HYDRAULICS
N'EST AUTORISÉ À MODIFIER CETTE GARANTIE.
• CE QUI PRÉCÈDE EST EXCLUSIF ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS,
SANS EN EXCLURE D'AUTRES, LES GARANTIES IMPLICITES DE COMMERCIALITÉ ET D'ADAPTABILITÉ À UN USAGE
PARTICULIER.
• Les composants qui ne sont pas fabriqués par BVA Hydraulics, y compris certains systèmes moteurs, les moteurs à essence
et autres ne sont pas couverts par cette garantie. Ils sont plutôt couverts par la garantie distincte du fabricant du composant de
l'ensemble.
• La responsabilité de BVA Hydraulics se limite dans tous les cas au prix d'achat du produit.
SFA Companies
10939 N. Pomona Ave., Kansas City, MO 64153, É.-U.
Tél. : [phone]
Courriel : [email protected]

Impreso en Taiwán
Este es el símbolo de alerta de seguridad. Se usa para alertar sobre peligros potenciales
de lesiones personales.
Obedezca todos los mensajes de seguridad que tengan este símbolo, para evitar posibles
lesiones personales o la muerte.
!
Presión de funcionamiento máxima: 689 BAR
Cilindros de bajo perl
de efecto único
Manual de instrucciones
SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153
Tel.: [phone] * Fax: [phone]
Correo electrónico: [email protected] Sitio web: www.bvahydraulics.com
MODELOS: HL1001 - 9 071 Capacidad en kilos
HL2002 - 18 143 Capacidad en kilos
HL3002
- 27 215 Capacidad en kilos
HL5002
- 45 359 Capacidad en kilos
HL10002 - 90 718 Capacidad en kilos

18
Figura 1: Componentes habituales del cilindro
Ariete
Cilindro
Acoplador
hembra
3/8” NPTF
Tapa antipolvo
INFORMACIÓN GENERAL Y DE SEGURIDAD
Conserve estas instrucciones. Por su seguridad, lea y comprenda
la información de este manual. El propietario u operador debe
tener conocimientos sobre este producto y los procedimientos de
funcionamiento seguro antes de intentar utilizarlo. Las instrucciones
y la información de seguridad deben expresarse en la lengua
materna del operador antes de recibir autorización para el uso de
este producto. Verique que el operador comprenda en su totalidad
los peligros inherentes asociados con el uso y el uso indebido del
producto. Si tiene dudas sobre el uso seguro y adecuado de este
producto, según se estipula en este manual autorizado de fábrica,
proceda a sacarlo de servicio de inmediato.
Inspeccione el producto antes de cada uso. No lo use si detecta
que tiene fugas, está roto, doblado o agrietado, o tiene piezas
dañadas. Si tiene la sospecha o la certeza de que el cilindro fue
sometido a una carga de impacto (una carga arrojada repentina e
inesperadamente sobre este), interrumpa su uso hasta su revisión
por parte de un centro de servicio de fábrica autorizado de BVA
Hydraulics. Los propietarios y operadores de este equipo deben
tener presente que el uso y la subsiguiente reparación de este
equipo podría requerir capacitación y conocimientos especiales.
Se recomienda realizar una inspección anual a cargo de personal
calicado. Asimismo, cualquier pieza faltante o dañada, calcomanía,
etiqueta de advertencia/seguridad, o letrero debe reemplazarse
únicamente con piezas de repuesto autorizadas de BVA Hydraulics.
Cualquier cilindro que parezca dañado de alguna manera, esté
desgastado o funcione mal debe sacarse de servicio hasta que
puedan realizarse las reparaciones correspondientes.
DESCRIPCIÓN DEL PRODUCTO
El cilindro de efecto único de BVA Hydraulics está diseñado para
trabajos de empuje, esparcimiento y prensado de capacidad
nominal. Existe una amplia variedad de aplicaciones para esta
categoría de producto. Las tareas especícas podrían requerir
habilidades, conocimientos y capacitación especiales, por lo que
es posible que el producto no sea apropiado para todos los trabajos
descritos arriba. Las aplicaciones inapropiadas incluyen aquellas
aplicaciones donde el dispositivo debe desplazarse, nivelarse
o soportar a personas, animales, materiales peligrosos, casas
rodantes, viviendas en general, espejos o moldes de vidrio y/o
acoplar/jar ventanillas, componentes, etc. entre particiones. Es
el usuario quien debe decidir en última instancia si el producto es
apropiado para una tarea determinada y asumir la responsabilidad
de esa decisión. Inmediatamente después de la elevación, las
cargas deben apoyarse en soportes mecánicos adecuados.
ADVERTENCIA: NUNCA use un cilindro hidráulico como
dispositivo de soporte.
ADVERTENCIA: Siempre verique las conexiones antes de su
uso. Las modicaciones a estos productos están rotundamente
prohibidas. Use solo aquellos adaptadores y accesorios
provistos y aprobados por el fabricante.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales o daños a la propiedad, asegúrese de que la
presión de trabajo nominal de cada accesorio presurizado sea
igual o mayor que la presión de trabajo nominal desarrollada
por la bomba hidráulica.
ANTES DEL USO
1. Antes de usar este producto, lea todo el manual del propietario;
procure familiarizarse en forma completa con el producto y sus
componentes, y reconocer los peligros asociados a su uso.
2. Verique que el producto y la aplicación sean compatibles. Si
tiene dudas, llame al Servicio técnico de BVA Hydraulics al
[phone].
3. Inspeccione el dispositivo antes de cada uso. No lo utilice
si detecta que los componentes están doblados, rotos o
presentan fugas.
4. Reemplace las piezas y los conjuntos desgastados o dañados
solo con piezas de repuesto autorizadas de BVA Hydraulics.
Lubrique según se indica en la sección de mantenimiento.
5. Asegúrese de que el método de conrmación de la carga sea
preciso y funcione adecuadamente. Haga vericar la precisión
del medidor o la celda de carga por personal calicado en
forma anual.
!
!
!

19
El incumplimiento de las siguientes advertencias
puede producir lesiones personales y daños a la
propiedad.
• Estudie, comprenda y siga todas las instrucciones
que vienen con este dispositivo antes de usarlo.
• El usuario debe ser un operador calicado que
esté familiarizado con el funcionamiento, mantenimiento y uso
correcto de los cilindros.
Use traje de protección cuando
opere equipos hidráulicos.
Este dispositivo NO es adecuado para el uso
como dispositivo de apoyo. A medida que se
levante la carga, utilice el bloqueo y la criba para
proteger el dispositivo y evitar la precipitación de
la carga. Permanezca alejado de la carga elevada
antes de que esté bien apoyada . Nunca confíe en la presión
hidráulica para sostener la carga.
Peligro de aplastamiento. Mantenga las
manos y los pies alejados del cilindro y la
pieza de trabajo durante el funcionamiento.
• No exceda la capacidad establecida del cilindro o
cualquier equipo del sistema. El cilindro está diseñado
para una presión máxima de 10 000 psi (689 bar).
• No conecte un cilindro a una bomba con un régimen de presión
más alto.
• No sujete el cilindro a cargas de impacto; es decir, una carga
que caiga de repente y haga que la presión del sistema
exceda la presión nominal.
La presión de funcionamiento del sistema no debe
exceder
el régimen de presión del componente más bajo
en el sistema. Instale un medidor de presión u otro
instrumento de medición de carga para supervisar la presión de
funcionamiento. Hay riesgo de explosión si la manguera, la conexión
o cualquier otro componente exceden la presión nominal.
Evite dañar la manguera hidráulica. No permita que la
manguera se dé vuelta, se tuerza, se enrosque, se
aplaste, se corte o se doble con fuerza para evitar bloqueos
o reducciones en el ujo de líquido. Inspeccione la manguera
periódicamenteparavericarquenohayadesgaste.
No tire, posicione ni mueva la instalación del cilindro
desde la manguera. Use una manija de transporte u
otro medio para el transporte seguro.
No manipule mangueras presurizadas. Nunca intente
sostener una manguera presurizada con fugas.
Asegúrese de liberar la presión del sistema antes de
desconectar la manguera hidráulica o las conexiones.
El líquido hidráulico puede encenderse y arder.
Mantenga
los equipos hidráulicos alejados de las llamas
y el calor. El calor excesivo puede ablandar los sellos y
provocar fugas de líquido. El calor también debilita los materiales
de la manguera.
El cilindro debe instalarse sobre una base estable
capaz de soportar la carga durante el empuje o la
elevación. Use cuñas, materiales antifricción o
dispositivos de restricción para evitar el deslizamiento de la base
o la carga. Asegúrese de que el cilindro esté completamente
acoplado a los adaptadores y los accesorios de extensión.
Centre la carga en el cilindro. Distribuya la carga en
 formaparejaalolargodetodalasuperciedelasiento.
No coloque la carga fuera del centro del cilindro. La
carga podría volcarse o el cilindro podría salirse.
Nunca intente desarmar un cilindro hidráulico; consulte
con el personal calificado autorizado sobre las
reparaciones. Comuníquese con el servicio técnico de
BVA Hydraulics para conseguir un centro de servicio autorizado.
No exponga la manguera a objetos filosos ni
impactos fuertes.
Por otra parte, las mangueras no deben entrar en
contacto con materiales corrosivos como ácido de
batería, objetos impregnados en creosota ni pintura
húmeda. Nunca pinte los acopladores ni las mangueras.
• Nodebenhacersemodicacionesalcilindro.
• Utilice solo sujetadores, accesorios y líquido
hidráulico autorizados de fábrica.
!ADVERTENCIA
Pesado
INSTALACIÓN
AVISO: Use un sellador de tubería de alto grado aprobado para
sellar todas las conexiones hidráulicas.
1.
Retire la cubierta antipolvo y el tapón de goma del acoplador .
2. Examine todas las roscas y los accesorios en busca de signos
de desgaste o daño y reemplácelos según sea necesario. Limpie
todas las roscas y los accesorios.
3. Conecte la manguera hidráulica desde la bomba hidráulica hasta el
acoplador del cilindro. Asegúrese de que no haya fugas de líquido.
4. Instale el medidor de presión en línea.
5. Veriquesihayfugasenelsistemayencarguesureparación
alpersonalcalicado.
AVISO: El uso de accesorios o extensiones de cilindro reduce la
capacidad del cilindro en al menos un 50 % por cada accesorio
o extensión.
ADVERTENCIA: Antes de poner en funcionamiento la
bomba, ajuste todas las conexiones de la manguera con
las herramientas adecuadas. No apriete demasiado. Las
conexiones solo deben ajustarse en forma segura para evitar
fugas. Si las ajusta en exceso, podrían producirse fallas
prematuras en las roscas o explosiones en los accesorios
de alta presión.
ADVERTENCIA: Antes de que se realicen las reparaciones,
despresurice el cilindro.
Consejos para mangueras hidráulicas y líneas de transmisión de líquido:
• Evite las extensiones de tubos rectos de escaso tamaño. Las
extensiones de tubos rectos no contemplan la expansión ni la
contracción debido a los cambios de presión y temperatura.
• Reduzca la presión en tuberías. Las extensiones de tubos de
grantamañodebenjarsepormediodesoportesosujetadores.
!
!

20
4. Use un sellador para roscas de tubería de alto grado aprobado
para sellar todas las conexiones hidráulicas. Puede utilizarse
cinta de teón si solo se emplea una de las capas de la cinta y
esta se aplica con cuidado, dos roscas detrás, para evitar que
la cinta penetre en el sistema hidráulico. Los pedazos de cinta
podrían recorrer el sistema y obstruir el ujo de líquido, con lo
cual el funcionamiento del dispositivo se vería afectado.
Lubricación y limpieza
Mantenga el cilindro limpio en todo momento.
1. Todas las roscas expuestas (macho o hembra) deben limpiarse
y lubricarse periódicamente, además de protegerse de posibles
daños. Lubrique con aceite ligero para máquinas.
2. Si un cilindro o ariete ha estado expuesto a lluvia, nieve,
arena, o algún entorno abrasivo aéreo o corrosivo, debe
limpiarse, lubricarse y protegerse inmediatamente después de
la exposición. Limpie a diario el ariete expuesto con un paño
limpio humedecido con aceite ligero para máquinas. Proteja el
ariete expuesto de los elementos en todo momento.
3. Mantenga el sistema hidráulico lo más libre de suciedad
posible. Cuando no se usen, los acopladores deben sellarse
con cubiertas antipolvo. Todas las conexiones de la manguera
deben estar libres de polvo y suciedad. Todo el equipo
conectado al cilindro debe mantenerse limpio.
Almacenamiento
Los cilindros deben guardarse en posición vertical con el pistón
del ariete totalmente retraído en un área seca y protegida, que no
esté expuesta a vapor corrosivo, polvo ni otros elementos dañinos.
Cuando un cilindro no se ha utilizado por un período de 4 meses,
debe conectarse a la bomba y extenderse y retraerse totalmente
5 veces como mínimo. Este ciclo lubricará la pared del cilindro, lo
cual reduce la posibilidad de corrosión y daño.
Cómo extraer un acoplador defectuoso:
Si el cilindro no se retrae:
1. Sujete la carga por otros medios.
2. Despresurice la bomba y la manguera.
3. Quite el cilindro de la aplicación.
4. Desconecte y reemplace con un nuevo acoplador.
FUNCIONAMIENTO
Haga funcionar la bomba hidráulica para hacer avanzar y
retroceder el cilindro. No continúe bombeando cuando el cilindro
esté totalmente extendido. Se acumulará presión interna y esto
podría dañar el sello del cilindro.
ADVERTENCIA: NUNCA confíe en la presión hidráulica
por sí sola para sostener la carga. NUNCA permita que el
personal trabaje o circule por debajo de la carga hasta que
dicha carga esté asegurada mediante una criba o bloqueo,
o cualquier otro medio mecánico.
ADVERTENCIA: Para evitar la fatiga del material, si el
cilindro se utilizará en una aplicación continua, la carga no
debe exceder el 85 % de la capacidad nominal.
ADVERTENCIA: El cilindro, las mangueras, los accesorios
y la bomba deben tener la misma presión de funcionamiento
máxima, estar correctamente conectados y ser compatibles
con el líquido hidráulico utilizado. Un sistema que no coincida
adecuadamente puede provocar la falla del sistema.
ADVERTENCIA: Despeje el área de operarios antes de
bajar la carga.
MANTENIMIENTO
1. Inspeccione las mangueras y las conexiones diariamente.
Reemplace los componentes dañados de inmediato solo con
piezas de repuesto de BVA Hydraulics.
2. Ajuste las conexiones si es necesario. Use compuesto para
roscas de tubería cuando repare las conexiones.
3. Siempre use líquido hidráulico limpio y aprobado y cambie
según lo recomendado o antes si el líquido se contamina (nunca
supere las 400 horas). Siga las instrucciones del fabricante de
la bomba para cambiar y agregar líquido hidráulico. Use solo
líquido hidráulico de buena calidad. Le recomendamos usar
Mobil DTE13M o aceite equivalente cuando use una bomba
manual o bomba de aire y BVA Hydraulics Oil (F01) o aceite
equivalente cuando use una bomba eléctrica. Nunca use
líquido de frenos, líquido de transmisión, aceite de turbinas,
aceite de motor, alcohol, glicerina, etc. El uso de cualquier otro
líquido que no sea aceite hidráulico de buena calidad anulará
la garantía y dañará el cilindro, la bomba, la manguera, etc.
!
!
!
!
ESPECIFICACIONES
Núm. de
modelo
Capacidad
del cilindro
(kg)
Recorrido
(cm)
Área
efectiva
de
cilindro
(cm
2
)
Presión
interna
en la
capacidad
(bar)
Capacidad
de aceite
(pulg.
3
cm
3
)
Altura
colapsada
(cm)
Altura en
posición
extendida
(cm)
Peso
(kg)
Diámetro de
alojamiento
del cilindro
(cm)
Rosca
de
collarín
Inclinar
la silla de
montar del
agujero de
montaje
Distancia
HL1001 9 071,9 3,81 15,16 586,8 57,85 8,84 12,65 2,59 6,99 M4 2,62
HL2002 18 143,7 4,45 28,19 631,1 125,36 9,91 14,35 4,99 9,22
3,96HL3002 27 215,5 6,20 41,87 637,4 259,27 11,71 17,91 6,80 10,16 M5
HL5002 45 359,2 5,99 63,68 698,6 381,65 12,19 18,21 9,89 12,40
HL10002 90 718,5 5,69 126,71 702,1 722,18 14,10 19,81 20,59 16,51 M8 5,56
