CO2 / CO mätare med inbyggd reglerenhet
Allmänt
Luftanalysatorn M-SENSE III är konstruerad för att samtidigt mäta koldioxid,
kolmonoxid, temperatur och fukt. Den är dessutom en mycket flexibel styrenhet, med
programmerbara utgångar både för relä- och linjärstyrning av t.ex. luftflöden. Den har
mätvärdespresentation (display).
Enheten uppkopplas direkt mot marknadens vanliga spjällregulatorer,
varvtalsreglerade fläktar eller datorundercentraler (DUC:ar). Utgångarna är
förprogrammerade.
M-SENSE III för montering på vägg och
UG-M-SENSE III för montering i ventilationskanaler
M-SENSE III
Installationsmanual
SV – Sida 1
EN – Page 23

Dokument
IMA 190
HFE507
Rev
5 Sid
2 (44)
Monteringsanvisning
Montering av M-SENSE III för vägg, se nedan.
För elektrisk installation se sidan 4.
1 Väggplatta 6 Hål för väggplattans hakar
2 Kretskort (monterat vid leverans) 7 Lock med knäppning
3 Temperatursensor för intern kompensering (skymd) 8 Låsskruv för locket (skymd)
4 Fuktsensor för intern kompensering (skymd) 9 PG9 kabelgenomförning
5 Kolmonoxidsensor (skymd) 10 Lufthål
7
5
9
83
6
4
2
10
10
1

Dokument
IMA 190
HFE507
Rev
5 Sid
3 (44)
11 Låsskruv för locket
12 Väggplatta
13 Skruv som fäster väggplattan
14 Borrmarkering för PG7
15 Borrmarkering för PG9
Montera bort väggplattan . Mätaren levereras med väggplattan monterad.
Väggplattan måste tas loss för att mätaren ska kunna fästas på väggen. Skruva loss
skruven (13) på långsidan av kapslingen och tag bort väggplattan (se figur 3)
Väggmontage
1) Montera mätaren på vägg där den inte utsätts för direkt solljus eller drag.
2) Vid montering över apparatdosa sa eller installationsrör ska dessa tätas för att
undvika drag som kan påverka mätarens funktion och noggrannhet.
3) Kabelanslutning: Montera kabelgenomförning i storlek PG9. För att hålla tätt kan
endast en kabel föras in genom varje kabelförskruvning.
4) Skruva fast väggplattan på väggen: Väggplattan har tre skruvhål. Borra hål för
pluggar och skruvar. Pluggar och 3,5x25mm skruvar medlevereras i en plastpåse.
5) Givarlådan fästs på väggplattan. Väggplattan har tre fästen som skall in i hål i
lådan. Skruva i skruven på långsidan av lådan.
6) Locket kan låsas med skruven (11) på kapslingens undre kortända. Mätaren
skall placeras mellan 1 m och 1,8 m över golvet.
OBS! Kretskortet behöver vanligtvis inte tas loss från kapslingen men om
det av någon anledning tas loss måste det hanteras försiktigt och skyddas
mot elektrostatiska urladdningar.
9,5
85
142
38,5 10

Dokument
IMA 190
HFE507
Rev
5 Sid
4 (44)
Elektriska anslutningar
Strömförsörjning skall anslutas till och (fas/pluspol resp. jord/minuspol).
Om den analoga utgången skall anslutas måste samma jordreferens användas till
både M-SENSE III och till signalmottagaren! Om inte olika transformatorer användes
för dessa gäller att:
OBS! VID AC- OCH DC-MATNING MÅSTE NOLLAN VARA
JORDREFERENS I HELA SYSTEMET!!!
OBS! Samma jordreferens måste användas till
både M-SENSE III och till signalmottagaren!
Nr Plint Funktion Elektriska data Anmärkning
1
2
Spänningsmatning (+)
Systemjord (-)
24 VAC/DC+ (+-20%), 3W
24 VAC/DC-
2W med obelastad utgång
Se not 1!
3
4
5
Out(1)
Out(2)
5
Analog utgång 1 (+)
Analog utgång2 (+)
Signaljord (-)
0-10 VDC eller 0-20 mA,
2-10 VDC eller 4-20 mA,
Samma som utgång 1
Ansluten till via
PTC säkring
Enligt bygeln för Out(1) och
inställningen för startpunkt. Se
not 2!
Enligt bygeln för Out(2) och
inställningen för startpunkt. Se
not 2!
Se not 1!
6
7
6
7
Normalt slutet relä
Öppet vid larm och
strömlöst tillstånd
Kontaktfritt relä
minimilast 1mA/5V
maxlast 0,5A/125VAC;
1A/24VDC
Triggad av register Out(3)
8 8 Analog utgång 4 (+)
eller
öppenkollektorutgång
0-10 VDC
Max 0,5A, 55VDC / 40VAC
(skyddad av
halvvågslikriktare)
Enligt bygeln för Out(4).
Se noter 2 & 3!
9
10
DigIn_1 Digital ingång 1 Ström vid stängd kontakt
1mA
Spänning vid öppen kontakt
max 5V
Anslut ingen spänning till
denna ingång!
Elektriska anslutningar för M-SENSE III
+
~
+
~

Dokument
IMA 190
HFE507
Rev
5 Sid
5 (44)
Not 1:. Jordterminalen är negativ pol i DC kraftsystem och nollan i AC system
(halvvågslikriktning). Signaljorden M är, bortsett från en lågohmig termosäkring, densamma som
kraftjorden , vilket medger att en enda transformator kan användas för hela systemet.
Not 2: M-SENSE III kan leverera spännings- eller strömutgång för OUT1 / OUT2 (väljes oberoende av
varandra med byglar). Både ström- och spänningsutgång kan ha startpunkt vid 0% (0-10V eller 0-
20mA) eller 20% (2-10V eller 4-20mA), vilken konfigureras via PC-mjukvara. För OUT4 väljs
spänningsutgång eller öppen kollektor med bygeln OUT4.
Not 3: Strömmen från öppen kollektorutgången återförs internt till G0.
nr Funktion (konfigurerbar)
3 OUT1 CO-transm. 0…100 ppm
4 OUT2 CO2-transm. 0…2000 ppm
6, 7 OUT3 Gaslarm CO >35 ppm eller CO2>1500 ppm
8 OUT4 Driftstörningslarm eller Gaslarm
9, 10 DI 1 Testfunktion (N.O.)
Om flera hål behövs för kabelanslutning har lådan flera borrmarkeringar för hål i
storlek PG7 och PG9. Borra hål vid behov. Fäst sedan kabelförskruvningen i hålet
och täta ordentligt. För att hålla tätt kan endast en kabel föras in genom varje
kabelförskruvning.
Kretskortet bör skruvas loss från kapslingen under håltagningen. Kretskortet måste
hanteras försiktigt och skyddas för elektrostatiska urladdningar och stötar.
Om kretskortet är kvar i kapslingen under håltagningen så rekommenderas att en
bakgrundskalibrering CALb görs med tryckknapparna.
Driftsättning av M-SENSE III
Anslut matningsspänningen direkt efter uppsättningen. Enheten mår bäst av att
ständigt vara strömsatt. Analogutgångarna behöver dock inte anslutas förrän de skall
användas. En inbyggd fördröjningsfunktion hindrar i 15 minuter efter strömpåslag
reläet och OUT4-utgången att ställa sig i larmläge. Efter kortvariga driftstopp behöver
CO-mätningen denna uppvärmningstid för att stabilisera sig. Två minuter efter
strömtillslag kan larmutgångarna testas/aktiveras genom att man kortsluta
brytaringången DI1. Långvarigt driftstopp kan medföra att flera dagar krävs innan
mätfunktioner är återställda.
OBS! CO-mätcellen ger felaktiga utslag i närheten av vissa kemikalier,
t.ex. silikon, varför vissa miljöer inte är lämpliga för sensorn!

Dokument
IMA 190
HFE507
Rev
5 Sid
6 (44)
Kretskortet till M-SENSE III
DI1
~
+
Plintanslutningar och byglar på M-SENSE III. Mörkare positioner är
grundinställningar.
Kontakten DigIn_1 kan användas för forcerad ventilation
ESC
MENU
K1

Dokument
IMA 190
HFE507
Rev
5 Sid
7 (44)
Anslutning av UG-M-SENSE III via skruvplinten vid kanalmontering.

Dokument
IMA 190
HFE507
Rev
5 Sid
8 (44)
Funktionsbeskrivning
Standardinställningar: Out(1) för kolmonoxid, Out(2) för koldioxid samt Out(3)
reläutgång och Out(4) felstatus.
Out(1) = mätsignal för kolmonoxidkoncentration (CO)
Out(2) = mätsignal för koldioxidkoncentration (CO2)
Out(3) = ON/OFF styrsignal för enbart luftkvalitet. Reläet är öppet vid larm och
strömlöst tillstånd. Den röda lysdioden tänds då och den gröna släcks.
Out(4) = felstatus ELLER OUT3 öppen, dvs kolmonoxidkoncentration > 35 ppm
ELLER koldioxidkoncentration > 1500 ppm.
Styrsignal för luftkvalitetsbehov
Plint Standard
konfigurering Standardinställning Standardfunktion
Spänningsmatning (+)
Systemjord (-)
24 VAC/DC+ (+-20%),
3W
24 VAC/DC-
2W med obelastad utgång
Samma jordreferens måste
användas till både M-SENSE III
och till signalmottagaren!
Out(1) 0…10VDC 0-100 ppm CO Mätning av kolmonoxid
Out(2) 0…10VDC 0-2000 ppm CO2Mätning av koldioxid
Relä
Slutet
Öppet
< 30 ppm CO
< 1400 ppm CO2
> 35 ppm CO
> 1500 ppm CO2
Luftstyrning fördröjning 2 minuter
efter start.
Den gröna lysdioden är tänd och
den röda släckt
Reläutgången är öppen vid larm och
strömlöst tillstånd
Den röda lysdioden är tänd och den
gröna släckt
Out(4)
Open
collector
Öppet
Slutet
Inget fel upptäckt OCH
normala gashalter
Fel upptäckt ELLER
höga gashalter
Felstatus fördröjning 2 minuter efter
start.
Om fel ELLER höga gashalter
upptäcks tänds den röda lysdioden.
Om fel har upptäckts tänds även
den gula lysdioden.
Standardkonfigurering av M-SENSE III utgångar
+
~

Dokument
IMA 190
HFE507
Rev
5 Sid
9 (44)
Konfigurering av utgångar
En etikett på kapslingens utsida visar utgångarnas konfigurering vid leveranstillfället.
Mätarna levereras från fabriken med 0...10VDC linjära utgångar för Out(1) och
Out(2). Utgång Out(4) är open collectorutgång (se tabell I). Behövs andra lösningar
för applikationen skall byglarna konfigureras innan spänningen ansluts. Byglarna kan
väljas oberoende av varandra. Förinställda mätområden är 0-10 V.
Bygel Läge Funktion
Bygel för val av
startpunkt
0 %
20%
Bygeln i toppläge ger 0Vdc eller 0mA som startpunkt för Out(1),
Out(2) (0-20mA eller 0-10V).
Bygeln i bottenläge ger 2Vdc eller 4mA startpunkt för Out(1), Out(2)
(4-20mA eller 2-10V)
Bygel för val av
kommunikations-
protokoll
övre
nedre
Bygeln i toppläge ger Modbuskommunikation
Bygeln i bottenläge ger SenseAirkommunikation
Out(1)
Ström
Spänning
Ansluts bygeln i läge Ström så får Out(1) mätområdet 0/4-20 mA.
Ansluts bygeln i läge Spänning så får Out(1) mätområdet 0/2-10 VDC.
Out(2)
Ström
Spänning
Ansluts bygeln i läge Ström så får Out(2) mätområdet 0/4-20 mA.
Ansluts bygeln i läge Spänning så får Out(2) mätområdet 0/2-10 VDC.
Out(4)
Öppen
kollektor
Spänning
Anslutning i läge Öppen kollektor ger en öppenkollektorutgång.
Max belastning är 0,5 A, 55 VDC / 40 VAC (halvvåglikriktning)
Anslutning i läge Spänning ger 0-10 VDC.
Konfigureringsbyglar för M-SENSE III
Tillval Nätverksadapter för anslutning till RS-485-nätverk
Nätverksadaptern används för att ansluta SenseAirs mätare till ett RS-485-nätverk.
Den gröna lysdioden blinkar till varje gång adaptern svarar på ett anrop från
nätverkets master.
UART
A
B
RS485 GND
LED RS485
Adaptern är monterad vinkelrätt mot huvudkretskortet. Adaptern sitter på UART-
kontakten med alla fem stiften anslutna. UART-kontaktens alla fem stift måste
vara anslutna. Adaptern skall monteras med RS-485-plinten mot de andra plintarna
och lysdioden mot displayen.

Dokument
IMA 190
HFE507
Rev
5 Sid
10 (44)
Tryckknappsmanövreringar
Mätaren har två tryckknappar MENU(+) och ESC(-) som används för att manövrera
tryckknappsmenyn. Tryckknapparna monterade direkt på kretskortet under locket.
Den gula lysdioden blinkar till för varje godkänd tryckning. Tryckknappen MENU
används för att stegvis välja funktion. ESC används för att komma tillbaka till tidigare
vald nivå.
Kretskortet med tryckknappar Tryckknappen MENU trycks in
Tryckknappen ESC rycks in Kommandot ENTER görs genom
attsamtidigttryckapåMENUochESC
i ungefär 14 sekunder
ESC
MENU
ESC
MENU
ESC
MENU
ESC
MENU

Dokument
IMA 190
HFE507
Rev
5 Sid
11 (44)

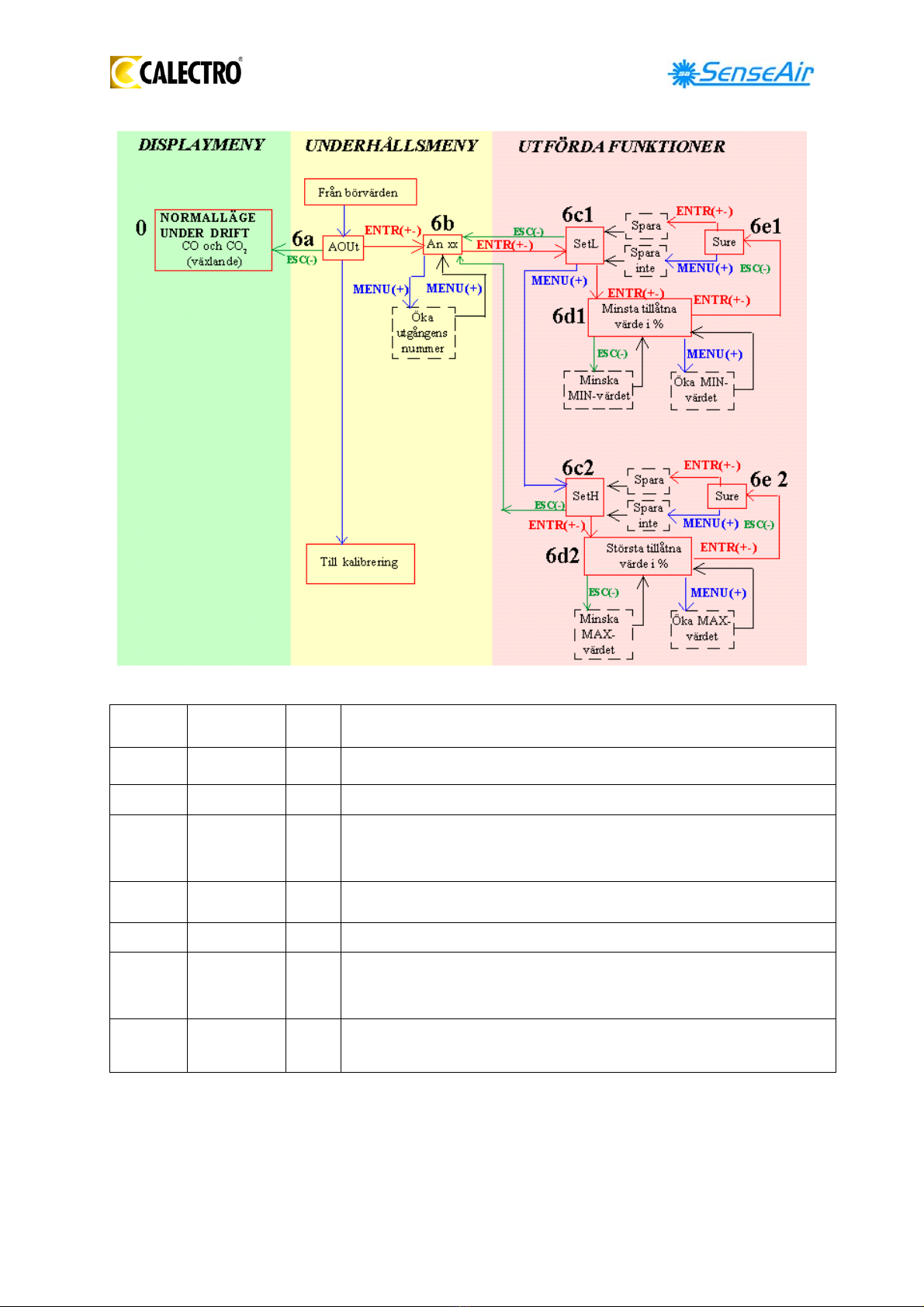

Visning på displayen
I normalläget växlar displayen CO
2
(xxxx ppm,) och CO (xxx ppm). Efter
spänningssättning återgår displayen till normalläget. Önskar man en permanent
ändring av normal mätvärdesvisning används PC-mjukvaran.
Huvudmomenten i tryckknappsmenyn

Dokument
IMA 190
HFE507
Rev
5 Sid
12 (44)
Displaymenyn utan kod
Funktion
Linje
Display Tids-
gräns
Funktionsbeskrivning
0 CO2/ CO nej Normalläge under drift
1 Exxx ja Felkod. Om inget fel har upptäckts visas E0. Felkoden nollställs med
Entr(+-).
2 CO- och
CO2
.
börvärdena
nej Växla mellan CO- och CO2börvärde med MENU(+).
3 ECxx ja Kod för tillträde till servicemenyn Kodens defaultvärde är 255
(=11111111 Åtta tryck på MENU(+)).. Tryck ner MENU(+) och låt den
bläddra framåt tills den stannar. Kodens två sista siffror visas. Kodens
värde kan ändras i mjukvaran UIP 4.0.
Ovanstående visas på displayen utan att man behöver gå in i underhållsmenyn.

Dokument
IMA 190
HFE507
Rev
5 Sid
13 (44)
Underhåll
Flera underhållsfunktioner är tillgängliga från UNDERHÅLLSMENYN (se tabell III).
Man kan bara komma till underhållsmenyn från börvärdena för CO och CO
2
i
displaymenyn. För att komma till underhållsmenyn MÅSTE TRYCKKNAPPARNA
MENU OCH ESC TRYCKAS NER SAMTIDIGT. Detta kallas Entr(+-)i installations-
och servicemenyn. Ett detaljerat diagram över tryckknappsmenyn finns i bilagan.
Endast behörig servicepersonal skall utföra underhållsfunktioner. En kod krävs för
tillträde till servicemenyn. Denna kod har åtta binära siffror; ett tryck på MENU(+) ger
1 och ett tryck på ESC(-) ger 0. Kodens värde kan ändras i till önskat värde
programmet UIP 4.0.
Använd ESC för att återgå till NORMALLÄGET. Flera tryckningar på ESC kan
behövas för att återgå till NORMALLÄGET. Ett tryck på Entr(+-). (MENU & ESC) kan
ändra viktiga systemparametrar!
Del av underhållsmenyn för inställning av börvärden
Funktion
Linje Display Tids- gräns Funktionsbeskrivning
4a SPCO ja För inställning av börvärde för CO-koncentration.
4b Det inställda
CO-
börvärdet
ja För ökning / minskning av börvärde för CO-koncentration.
Börvärdet ökas genom att stega med MENU(+)-knappen. Minskning
sker genom att stega med ESC(-)-knappen.
5a SPc ja
För inställning av börvärde för CO2-koncentration
5b Det inställda
CO2-
börvärdet
ja För ökning / minskning av börvärde för CO2-koncentration
Börvärdet ökas genom att stega med MENU(+)-knappen. Minskning
sker genom att stega med ESC(-)-knappen.
Inställning av börvärden för M-SENSE III. Tidsgräns gäller en intern funktion som efter en viss tid
återställer skärmen och mätaren till normalt mätläge. Entr(+-).är samtidig tryckning på MENU och
ESC.

Dokument
IMA 190
HFE507
Rev
5 Sid
14 (44)
Del av underhållsmenyn för inställning av MAX- och MINvärden.
6a AOUt ja Första steget på justering av analogutgångarnas MAX- och MIN-
värden
6b An xx nej Välj analogutgång genom att stega med MENU(+)-knappen
6c1 SetL nej Leder till justering av MIN-värdet.
6d1 Det inställda
MIN-värdet i
% av FS
nej Öka MIN-värdet genom att stega med med MENU(+)-knappen.
Minskning sker genom att stega med ESC(-)-knappen. Utgången sätts
till det inställda värdet och kan kontrollmätas med en multimeter.
6e1 Sure nej Justeringen sparas med Entr(+-). Tryck på ESC leder tillbaka utan att
värdet sparas.
6c2 SetH nej Leder till justering av MAX-värdet.
6d2 Det inställda
MAX-värdet
i % av FS
nej Öka MAX-värdet genom att stega med med MENU(+)-knappen.
Minskning sker genom att stega med ESC(-)-knappen. Utgången sätts
till det inställda värdet och kan kontrollmätas med en multimeter.
6e2 Sure nej Justeringen sparas med Entr(+-).Tryck på ESC leder tillbaka utan att
värdet sparas.
Underhållsfunktioner för M-SENSE III Tidsgräns gäller en intern funktion som efter en viss tid
återställer skärmen och mätaren till normalt mätläge. Entr(+-).är samtidig tryckning på MENU och
ESC.

Dokument
IMA 190
HFE507
Rev
5 Sid
15 (44)
OBSERVERA! Om ett strömavbrott inträffar när mätarens utgång Out(1) är låst till ett
gränsvärde kommer utgången fortfarande att vara låst när strömmen återkommer.
Man måste gå in i menyn till flödesjusteringen och trycka på ESC(-) så att utgången
återgår till normal mätning.
EXEMPEL I
Inställning av analogutgångarnas MAX-värde
En tidsbegränsning finns inlagd vid tillträdeskoden och vid omkalibrering av mätaren.
Om en knapptryckning inte görs tillräckligt snabbt går mätaren tillbaka till
NORMALLÄGET och du måste börja om från början.
ENTR = MENU(+) och ESC(-) samtidigt!
1. Vid inställningens början är mätaren i NORMALLÄGE.
2. Tryck på MENU(+) en gång. På displayen visas E och tre siffror t ex E000.
3. Tryck på MENU(+) en gång. På displayen visas börvärdet för temperatur t ex
20.0C.
4. Tryck ENTR(+-) en gång. På displayen visas EC och två siffror. Slå in
tillträdeskoden till servicemenyn. Om förinställd kod används gör så här: Håll
MENU(+) intryckt tills siffrorna slutar bläddra. På displayen visas då EC55. Om
inte rätt kod slås in tillräckligt snabbt återgår mätaren till NORMALLÄGET.
5. Tryck ENTR(+-) en gång. På displayen visas då SPCO
6. Tryck på MENU(+) en gång. På displayen visas då SP C.
7. Tryck på MENU(+) en gång för att komma till inställning av analogutgångar.
På displayen visas AOUt.
8. Tryck på ENTR(+-) för att komma till den ingång som skall ställas in. På
displayen visas An och två siffror som anger utgångens nummer t ex An 01.
Tryck på MENU(+) för att komma fram till önskad utgång.
9. Tryck på ENTR(+-). På displayen visas nu SetL.
10.Tryck på MENU(+) för att komma till inställning av MAX-gränsen. På displayen
visas nu SetH.

Dokument
IMA 190
HFE507
Rev
5 Sid
16 (44)
11.Tryck på ENTR(+-) för att ställa ingången på MAX-gränsen. På displayen
visas siffervärdet i % t ex standardinställningen 100.0 % eller tidigare inställt
värde. Tryck på MENU(+) för att öka MAX-gränsen. Tryck på ESC(-) för att
minska MAX-gränsen. Tryck på ENTR(+-). På displayen visas Sure. Tryck på
ENTR(+-) för att för att spara inställningen och komma tillbaka till SetH. Tryck
på MENU(+) eller ESC(-) för att komma tillbaka till SetH utan att spara den
nya inställningen. Tryck på ESC(-) tre gånger för att komma tillbaka till
NORMALLÄGET.
OBSERVERA! Om ett strömavbrott inträffar när mätarens utgång Out(1) är låst till ett
gränsvärde kommer utgången fortfarande att vara låst när strömmen återkommer.
Man måste gå in i menyn till flödesjusteringen och trycka på ESC(-) så att utgången
återgår till normal mätning.
Del av underhållsmenyn med kalibreringsfunktioner
7 CALb ja
Bakgrundskalibrering av CO2-sensorn och CO-sensorn med frisk
luft. Ett enkelt sätt att korrigera en sensors nollpunktsfel. Sensorn
behöver frisk luft (380-420 ppm CO2). Kalibreringen måste bekräftas
genom att trycka Entr(+-). CO2-sensorn kalibreras då till 400 ppm CO2
och CO-sensorn till 0 ppm CO.
7a Sure ja Bekräfta att bakgrundskalibrering skall ske.
8 CAL ja
Nollpunktskalibrering av CO2sensorn och CO-sensorn. Sensorn
behöver nollgas. Se instruktionen för nollpunktskalibrering.
Kalibreringen måste bekräftas genom att trycka Entr(+-).
8a Sure ja Bekräfta att nollpunktskalibrering skall ske.
Kalibreringsfunktioner för M-SENSE III. Tidsgräns gäller en intern funktion som efter en viss tid
återställer skärmen och mätaren till normalt mätläge. Entr(+-).är samtidig tryckning på MENU och
ESC.

Dokument
IMA 190
HFE507
Rev
5 Sid
17 (44)
EXEMPEL II.
Inställning av börvärden för kolmonoxidhalt och koldioxidhalt,
analogutgångarnas maximi- och minimivärden och kalibrering av
mätaren
NORMALLÄGE = Mätaren växlar mellan mätning av kolmonoxidhalt och
koldioxidhalt.
En tidsbegränsning finns inlagd vid tillträdeskoden och vid omkalibrering av mätaren.
Om en knapptryckning inte görs tillräckligt snabbt går mätaren tillbaka till
NORMALLÄGET och du måste börja om från början.
ENTR = MENU(+) och ESC(-) samtidigt!
1. Vid inställningens början är mätaren i NORMALLÄGE.
2. Tryck på MENU(+) en gång för att komma till felkoden.
På displayen visas E och tre siffror. Om det inte är något fel visas E000.
(Tryck på ESC(-) för att komma tillbaka till NORMALLÄGET).
3. Tryck på MENU(+) en gång. På displayen visas börvärdet för
kolmonoxidhalt t ex 35 ppm och börvärdet för koldioxidhalt t ex 750 ppm.
(Tryck på ESC(-) för att komma tillbaka till NORMALLÄGET).
4. Tryck ENTR(+-) en gång. På displayen visas EC och två siffror. Slå in
tillträdeskoden till servicemenyn. Om förinställd kod används gör så här:
Håll MENU(+) intryckt tills siffrorna slutar bläddra. På displayen visas då
EC55. Om inte rätt kod slås in tillräckligt snabbt återgår mätaren till
NORMALLÄGET.
5. Tryck ENTR(+-) en gång.
På displayen visas då SPCO för inställning av börvärdet för kolmonoxidhalt.
6. Tryck ENTR(+-) en gång. På displayen visas börvärdet för kolmonoxidhalt t
ex 35 ppm (samma värde som under punkt 3). Tryck på MENU(+) för att öka
börvärdet i steg om 1 ppm. Tryck på ESC(-) för att minska börvärdet i steg
om 1 ppm.
7. Tryck på ENTR(+-) en gång när börvärdet är inställt. Displayen visar då
SPCO. Tryck på ESC(-) för att komma tillbaka till NORMALLÄGET.
8. Tryck på MENU(+) en gång för att komma till inställning av koldioxidhalten.
På displayen visas då SP C.
9. Tryck på ENTR(+-) en gång. På displayen visas börvärdet för
koldioxidhalten t ex 750ppm (samma värde som under punkt 3). Tryck på
MENU(+) för att öka börvärdet i steg om 50 ppm. Tryck på ESC(-) för att
minska börvärdet i steg om 50 ppm.

Dokument
IMA 190
HFE507
Rev
5 Sid
18 (44)
10. Tryck på ENTR(+-) en gång när börvärdet är inställt. Displayen visar då SP
C. Tryck på ESC(-) för att komma tillbaka till NORMALLÄGET
11. Tryck på MENU(+) en gång för att komma till inställning av analogutgångar.
På displayen visas AOUt.
12. Tryck på ENTR(+-) för att komma till den ingång som skall ställas in.
På displayen visas An och två siffror som anger utgångens nummer t ex An
01. Tryck på MENU(+) för att komma fram till önskad utgång.
13. Tryck på ENTR(+-) för att komma till inställning av MIN-gränsen.
På displayen visas nu SetL.
14. Tryck på ENTR(+-) för att ställa ingången på MIN-gränsen. På displayen
visas siffervärdet i % t ex standardinställningen 0.0 % eller tidigare inställt
värde.
Tryck på MENU(+) för att öka MIN-gränsen. Tryck på ESC(-) för att minska
MIN-gränsen. Tryck på ENTR(+-). På displayen visas Sure. Tryck på
ENTR(+-) för att för att spara inställningen och komma tillbaka till SetL.
Tryck på MENU(+) eller ESC(-) för att komma tillbaka till SetL utan att spara
den nya inställningen
15. Tryck på MENU(+) för att komma till inställning av MAX-gränsen. På
displayen visas nu SetH.
16. Tryck på ENTR(+-) för att ställa ingången på MAX-gränsen. På displayen
visas siffervärdet i % t ex standardinställningen 100.0 % eller tidigare inställt
värde. Tryck på MENU(+) för att öka MAX-gränsen. Tryck på ESC(-) för att
minska MAX-gränsen. Tryck på ENTR(+-). På displayen visas Sure. Tryck
på ENTR(+-) för att för att spara inställningen och komma tillbaka till SetH.
Tryck på MENU(+) eller Tryck på ESC(-) för att komma tillbaka till SetH utan
att spara den nya inställningen. Tryck på ESC(-) för att komma tillbaka till
den ingång som skall ställas in, punkt 12. Tryck på ESC(-) en gång till för att
komma tillbaka till servicemenyns inställningar av analogutgångar punkt 11.
17. Tryck MENU(+) för att komma till kalibrering med frisk luft. Mätaren behöver
tillgång till frisk luft dvs luft med 400 ppm koldioxid. På displayen visas då
CALb. Tryck ENTR(+-). På displayen visas då Sure. Tryck ENTR(+-) för att
bekräfta att en bakgrundskalibrering skall göras. Efter utförd
bakgrundskalibrering återgår mätaren automatiskt till NORMALLÄGE. Om
en bakgrundskalibrering inte skall göras så tryck på MENU(+) eller ESC(-).
Bakgrundskalibreringen är tidsbegränsad.
18. Tryck MENU(+) för att komma till nollpunktskalibrering. Mätaren behöver
tillgång till koldioxidfri luft eller gas. På displayen visas då CAL. Tryck
ENTR(+-). På displayen visas då Sure. Tryck ENTR(+-) för att bekräfta att
en nollpunktskalibrering skall göras. Efter utförd nollpunktskalibrering återgår
mätaren automatiskt till NORMALLÄGE. Om en nollpunktskalibrering inte
skall göras så tryck på MENU(+) eller ESC(-). Nollpunktskalibreringen är
tidsbegränsad.

Dokument
IMA 190
HFE507
Rev
5 Sid
19 (44)
Funktionstest
Mätaren har tre lysdioder – gul, grön och röd – som anger mätarens status. En intern
fördröjningsfunktion förhindrar larm från reläet och från utgång Out(4) de första 2
minuterna efter uppstart. Larmutgångarna kan testas efter 2 minuters fördröjning.
Grön lysdiod - ”Ofarliga gaskoncentrationer” lyser när Out(3) är stängd.
Gul lysdiod - ”Service behövs” tänds om en felflagga har sätts eller om mätvärdet
ligger utanför mätområdet. En skiftnyckelsymbol tänds på displayen. Varje tryck på
en tryckknapp eller utförd underhållsfunktion leder till att gula lysdioden blinkar. Om
ett fel har upptäckts lyser bade den gula och den röda lysdioden.
Röd lysdiod - ”Höga gaskoncentrationer eller service behövs” tänds när reläet är
aktiverat (kontakten öppen) dvs gaskoncentrationer CO > 35 ppm ELLER CO
2
>
1500 ppm ELLER om gula lysdioden tänds.
En funktionstest kan lätt utföras. Tag ett andetag och blås ut luften från ett par
centimeters håll på mätaren. Mätaren skall visa en snabb ökning av
koldioxidkoncentrationen.
Suger man ett bloss från en cigarett och blåser in röken i kapseln kan man registrera
en ökning även i CO-halten. CO-givaren reagerar dock mycket långsammare (flera
minuter).
Den röda lysdioden tänds och den gröna släcks när CO halten eller CO
2
halten
överskrider inställt värde. I det fall att regulatorn är kopplad till en spjällmotor i
ventilationssystemet kommer regulatorn att signalera för ett ökat luftflöde.
Verifiering med testgas
Om man vill verifiera att mätaren visar rätt måste man använda en testgas med
noggrant bestämd halt av CO
och CO
2
. För nollkalibrering skall ren nitrogen eller luft
som har passerat genom en kemisk absorbator användas. Nollkalibreringsväskan
kan användas för att producera koldioxidfri luft. I frisk luft är koloxidhalten nära noll.
Läs av värdena för CO
och CO
2
på skärmen eller spänningsvärdet på utgång 1 för
CO och på utgång 2 för CO
2
med en multimeter när värdena har stabiliserats.
När en nollkalibrering skall göras så skall ett litet plaströr med 2,2 mm ytterdiameter
och 0,8 mm innerdiameter anslutas i markerade hål på sensorn. En plastslang
ansluts till plaströret. Gasflödet skall vara mellan 0,3 och 1,0 l/min. Nollkalibrering av
CO
2
-sensorn måste göras med tryckknappsmenyn.
En kalibrering kan göras antingen genom att flytta kortslutningsbygeln på extrakortet
från normalläge till någon av positionerna enligt bilden eller med hjälp av
tryckknappsmenyn. När en kalibrering har gjorts blinkar den gula lysdioden. En
kalibrering görs bara om gaskoncentrationen är tillräckligt stabil. Om den gula
lysdioden inte blinkar efter cirka 8 sekunder så har ingen kalibrering gjorts. Försök då
göra en ännu en kalibrering.

Dokument
IMA 190
HFE507
Rev
5 Sid
20 (44)
Beteckning Funktion
CALb CO2
Bakgrundskalibrering av CO2-sensorn med frisk luft. Ett enkelt sätt att korrigera en
sensors nollpunktsfel. Sensorn behöver frisk luft (380-420 ppm CO2). CO2-sensorn
kalibreras då till 400 ppm CO2.
CAL CO Nollpunktskalibrering av CO-sensorn med frisk luft. CO-sensorn kalibreras till 0 ppm
CO
Kretskortet med kalibreringsbygeln i normalläge. En förstorad del av kretskortet med markerade
gasanslutningar och bygellägen för kalibrering ses till höger.
OBS! Mätnoggrannheten är definierad vid kontinuerlig drift (minst tre veckor
efter installationen)
Självdiagnostik
Systemet innehåller en fullständig självdiagnostik som utförs automatiskt varje gång
spänningen slås på. För M-SENSE III kontrolleras interna spänningsregulatorer och
utgångar. Dessutom kontrolleras hela tiden att sensorerna fungerar genom att
kontrollera mätvärdena mot godkända mätområden. Funktionskontrollen returnerar
en felkod till systemets RAM-minne. Om något fel upptäcks tänds den gula lysdioden
tills felet har försvunnit och felflaggan återställts. “Uppvärmning” och “Utanför
mätområdet” återställs automatiskt när mätaren återgår till normal funktion. Alla
andra felkoder måste återställas manuellt efter återgång till normal funktion genom
att stänga av matningsspänningen och sätta på den igen.
ESC
MENU ESC
MENU
Gasanslutning CO2
Gasanslutning CO2
