CALITEK Grizzly 600 User manual

FR - EN

AC VOLTAGE / TENSION 120V 208V 230V 277V 347V 400V 480V
AC COURANT / AC CURRENT 5.43A 3.06A 2.76A 2.28A 1.87A 1.61A 1.34A
AC ALIMENTATION / AC POWER 652W 636W 635W 631W 648W 645W 644W
PUISSANCE / POWER FACTOR 0.997 0.991 0.99 0.98 0.995 0.989 0.974
TECHNICAL SPECIFICATIONS / SPÉCIFICATIONS TECHNIQUES
EN - FR
SYSTEME D’ECLAIRAGE HORTICOLE. NE CONVIENT PAS A L’ILLUMINATION DES PIECES DES MENAGES.
Paramètres Grizzly 600 Grizzly Pro 600
SPECTRUM / SPECTRE Full spectrum / Spectre complet
LIGHT OUTPUT PPF / SORTIE LUMINEUSE 1512 μmol/s 1700 μmol/s
EFFICACY / EFFICACITÉ 2.4 μmol/J @277AC 2.7 μmol/J @277AC
AC INPUT POWER / PUISSANCE D’ENTRÉE CA 631W @ 277V AC
LIGHT DISTRIBUTION / DISTRIBUTION DE LUMIÈRE 120°
MOUNTING HEIGHT / HAUTEUR DE MONTAGE 50 CM - Above Canopy
THERMAL MANAGEMENT / GESTION DE LA CHALEUR Passive
MAX.AMBIENT TEMPERATURE / TEMPÉRATURE MAX.AMBIANTE 95°F - 35°C
CONTROLLER / VARIATEUR 10 V-Source / 25% - 50% - 75 % - 100% EXT
TOTAL HARMONIC DISTORTION / DISTORSION
HARMONIQUE TOTALE <10%
LIFE TIME / DURÉE DE VIE L 90: > 50 000 hrs
IP RATING / NOTATION IP IP65
WEIGHT AND DIMENSION / POIDS ET DIMENSIONS 1091,95mm(43’’)x1090mm(42,90’’)x51,6mm(2,03’’) / 9KG
CONNECTIONS / CONNEXIONS RJ45 INPUT/ OUTPUT (External controller + linkable /
Contrôleur externe + liaison)
LIGHT SOURCE / SOURCE LUMINEUSE Philips (blanc -whites)
Osram GH (rouge-reds)
6 bars : 3.232diodes
Samsung LM301H
(blanc-whites) Osram GH
(rouge-reds) / 6 bars :
2.226 diodes
DRIVER Calitek Meanwel HLG-600H-54AB
DIMENSIONS-DRIVER-POID/WEIGHT 276mm(10,87’’) x 144mm(5,61’’) x 49,2mm(1,94‘‘) / 3.9KG
Spectrum graph / Spectre

DESCRIPTION DU PRODUIT
Grizzly et Grizzly Pro sont des lampes LED Horticoles électroniques avec un design linéaire composé de six
barres lumineuses LED. Grizzly et Grizzly Pro sont des produits légers hautes performances conseillés en
horticulture commerciale.
ENVIRONNEMENT
Votre lampe CALITEK doit être utilisée dans un lieu de culture à climat contrôlé, en fermes intérieures ou
en serres. Le produit peut être utilisé dans des lieux humides mais ne doit pas être utilisé dans des lieux
mouillés ou à l’extérieur. Ce produit fonctionnera de façon optimale entre 20°C et 30°C. Ne pas depasser une
température
ambiante de 35°C. Le produit permet une utilisation en environnement humide de 20% à 90%, sans
condensation.
INFORMATIONS LÉGALES
Ce produit est certié CE conformément aux normes d’essais LVD, EMC et ROHS
RECOMMANDATIONS ET AVERTISSEMENTS DE SÉCURITÉ
Référez-vous toujours aux règles et régulations locales avant d’installer ou d’utiliser la lampe Grizzly.
N’ouvrez pas et ne démontez pas la lampe CALITEK car elle contient des pièces non remplaçables à l’inté-
rieur. L’ouverture ou la modication de la lampe LED peut être dangereux et révoquera la garantie.
Utilisez pas la lampe Calitek si celle-ci ou le câble d’alimentation sont endommagés. Si le câble
d’alimentation est endomagé, il doit être remplacé exclusivement par le fabricant. Les modifications
apportées aux câbles peuvent engendrer des effets électromagnétiques non désirés, qui peuvent rendre
le fonctionnement du produit non adéquat aux conditions légales. N’exposez pas la lampe Calitek à
l’humidité condensée, de la brume épaisse ou un spray direct, des températures ambiantes excédant celles
spéciées, de la poussière et la pollution, la lumière du soleil ou de la lumière HID qui pourraient conduire à
la surchauffe du transformteur.
Merci d’avoir acheté les lampes multi-barres LED Calitek.
Ce manuel décrit l’installation et l’utilisation de votre équipement d’éclairage Calitek. Veuillez lire attentive-
ment ce manuel avant d’installer ou de démarrer votre système LED. Si vous n’êtes pas habitué à installer des
systèmes d’éclairage performants, il est recommandé de faire appel à des professionnels qualiés.
FR
SYSTEME D’ECLAIRAGE HORTICOLE. NE CONVIENT PAS A L’ILLUMINATION DES PIECES DES MENAGES.
LAMPE LED POUR ECLAIRAGES HORTICOLES

51.6mm
(2.03’’)
Déconnectez toujours la lampe Calitek de l’alimentation avant d’effectuer quelconque maintenance.
Laissez toujours refroidir la lampe pendant une période d’au moins 20-30 minutes avant de toucher les barres
lumineuses.Toucher les barres lumineuses lorsque celles-ci sont chaudes peut engendrer de sévères brûlures
La convection naturelle retire la chaleur du dissipateur. An que le système puisse bien se refroidir de façon
autonome, un espace de 5cm minimum est requis entre la lampe et le toit de votre zone de culture.
N’utilisez pas de matériaux abrasifs ou de produits de nettoyage agressifs pour nettoyer la lampe car cela
pourrait endommager les optiques secondaires. Utilisez un chiffon/tissu propre et sec à la place.
N’utilisez pas la lampe proche de substances inammables, explosives ou réactives. Cette lampe peut at-
teindre une température de 40°C.
N’utilisez pas de vaporisateurs de sulfure ou de brumisateurs. - L’installation et l’utilisation de la lampe est la
responsabilité de l’utilisateur nal. L’utilisation ou l’installation incorrecte de cette lampe peut engendrer sa
défaillance ou son endommagement.
L’endommagement de la lampe et du circuit électronique résultant d’une installation et/ou d’une utilisation
incorrecte du produit révoquera sa garantie.
FR
SYSTEME D’ECLAIRAGE HORTICOLE. NE CONVIENT PAS A L’ILLUMINATION DES PIECES DES MENAGES.

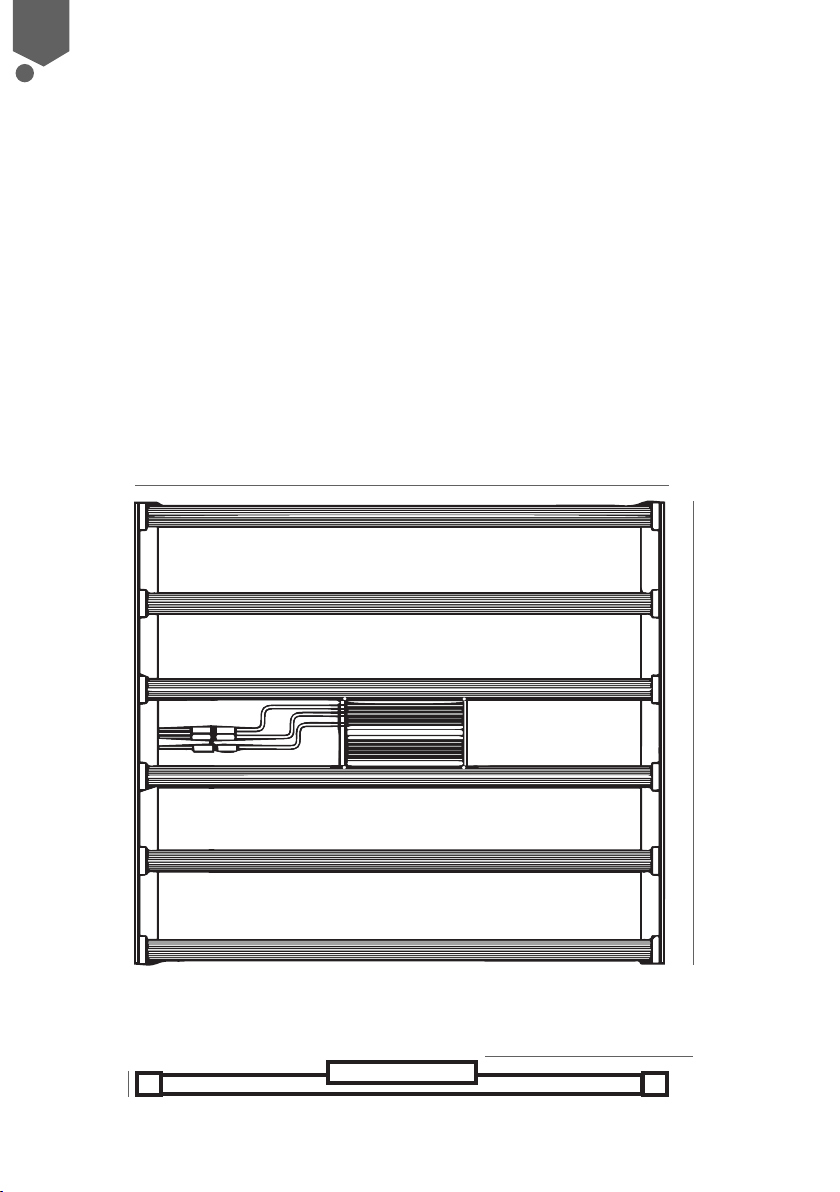

DIMENSIONS
1090mm
(42.9’’)
74.9mm
(2.91’’)
1091.9mm (43’’)

FR
Le montage et l’installation doivent être conformes aux lois et règlements locaux en vigueur.
L’installateur est responsable d’une installation correcte et sûre.
Assurez-vous que le câblage local peut supporter les exigences de tension et de courant.
Évitez les câbles enroulés et gardez les ls du secteur séparés pour éviter les interférences électromagné-
tiques.
Ne pas connecter ou déconnecter le luminaire à LED CALITEK sous charge.
CONSIGNES DE MONTAGE

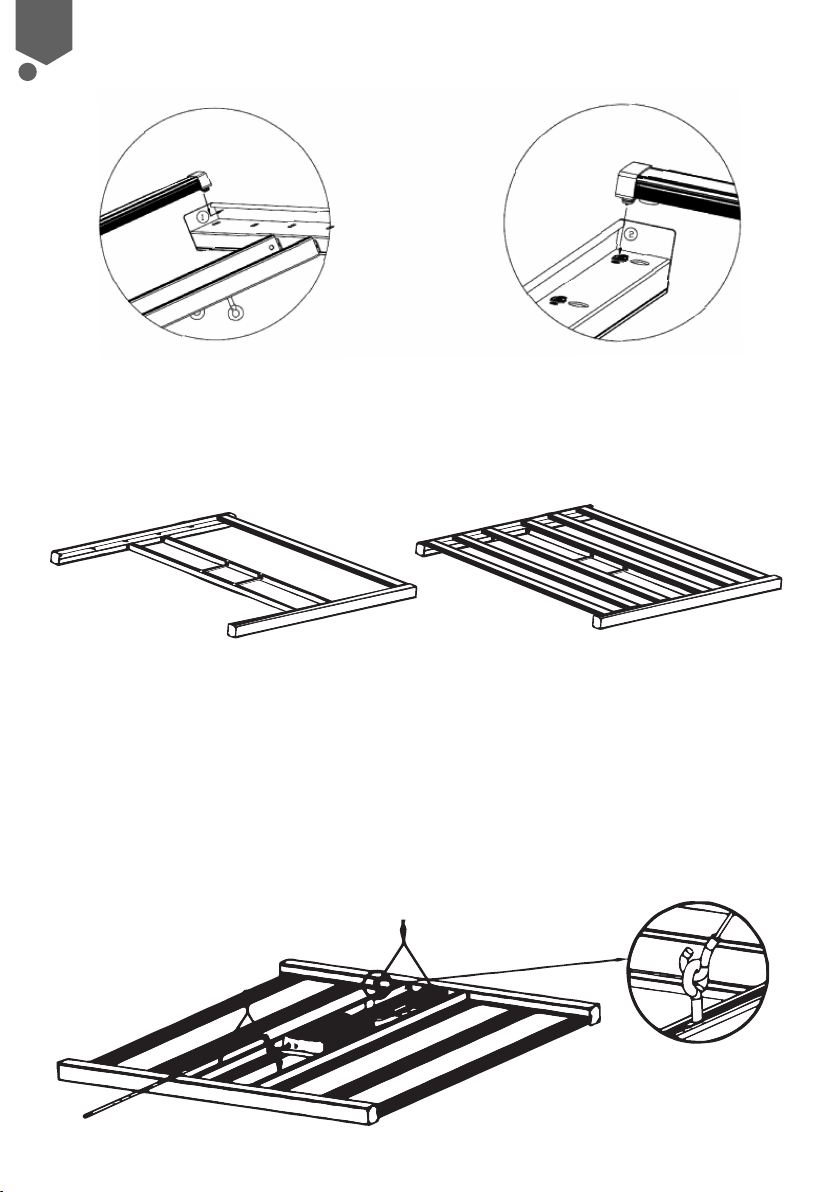

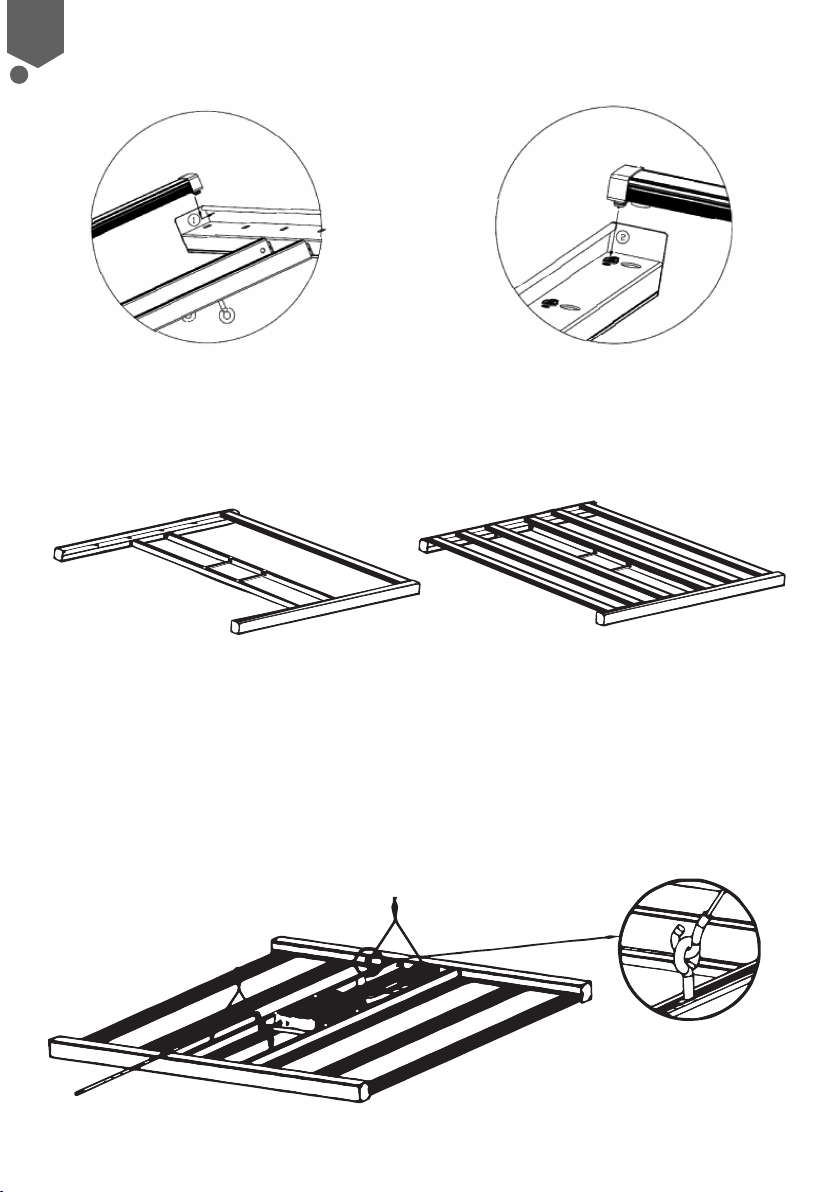

1- ASSEMBLAGE DU CADRE
1. Connectez les supports A et B au châssis
principal en appuyant sur le bouton du
connecteur de châssis et en les insérant
dans l’embout et le verrou du châssis.
Attention: Le transformateur doit se trouver au-dessus lorsque la lampe est suspendue.
2- CONNEXION DU TRANSFORMATEUR
Placez le transformateur sur son support et sécurisez-le en vissant des vis sur le plateau.
Connectez les câbles de sortie d’alimentation du transformateur aux câbles d’alimentation de la lampe .
SYSTEME D’ECLAIRAGE HORTICOLE. NE CONVIENT PAS A L’ILLUMINATION DES PIECES DES MENAGES.
Les bars du maintient du ballast et le ballast est xe
PRO GRYZZLY 600
CALITEK

3- CONNEXION DES BARRES LED
Assurez-vous que le transformateur soit bien sécurisé
et retournez la lampe an que celui-ci se trouve en
dessous. Insérez le bout de la barre lumineuse avec
le crochet dans le trou carré du support A
Alignez le trou rond du support B avec le bout ma-
gnétique de la lampe et insérez le pin mâle dans la
che femelle.
Assemblez le reste des barres lumineuses dans la lampe comme montré ci-dessus.
4- INSTALLATION DE LA LAMPE
Assurez-vous que toutes les barres lumineuses soient installées de façon sécurisée. Retournez la lampe et
attachez les câbles d’attache en métal aux crochets de montage. Accrochez la lampe à la bonne hauteur et dans
la position voulue.
Pour des performances optimales: positionnez la lampe 50cm au-dessus de la couverture végétale.
Assurez-vous que la lampe soit bien suspendue horizontalement.
SYSTEME D’ECLAIRAGE HORTICOLE. NE CONVIENT PAS A L’ILLUMINATION DES PIECES DES MENAGES.
FR

5- VARIATEUR À CONTRÔLE MANUEL
Le variateur permet d’ajuster l’intensité lumineuse (sortie PPF) selon les besoins.
L’intensité lumineuse de la lampe Grizzly peut être ajustée sans changer la distribution de puissance spectrale et
sans perdre en efcacité.

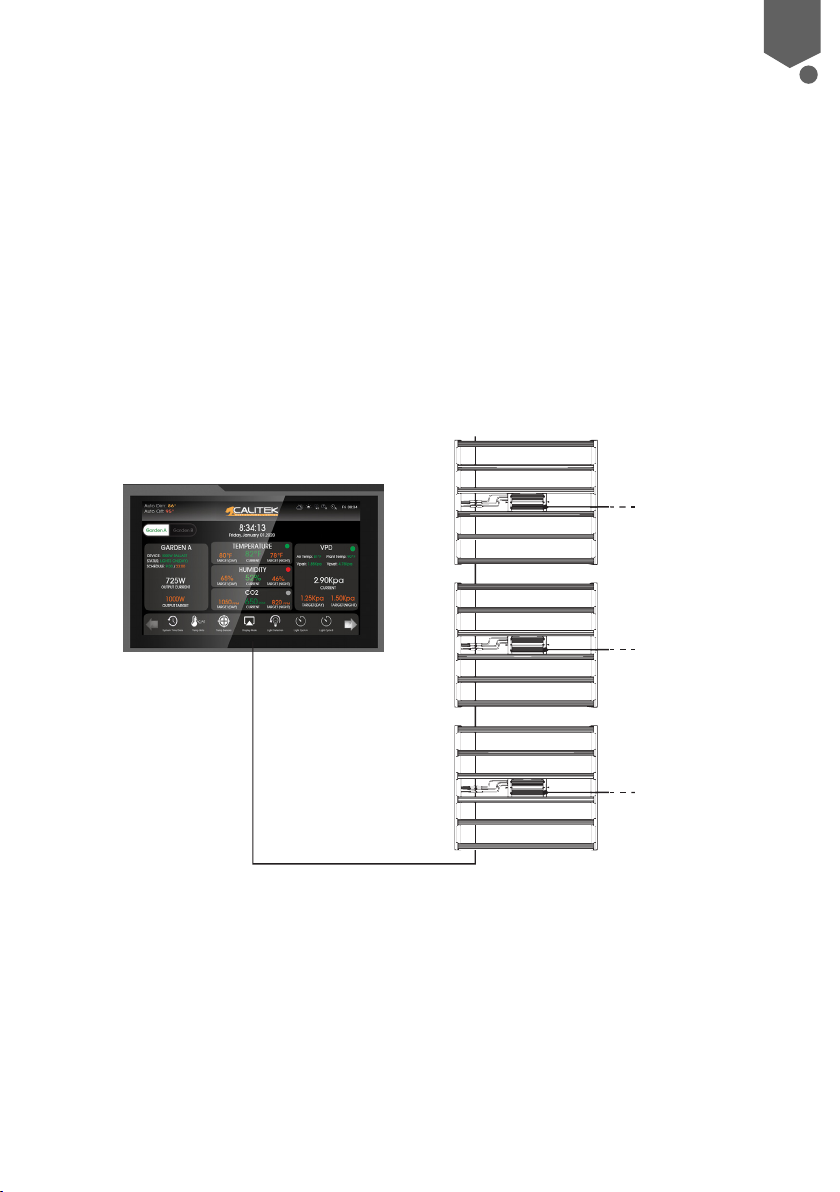

6- CONNEXION DES LAMPES EN SÉRIE POUR UN CONTRÔLE EXTERNE
Pour des instructions détaillées, référez-vous au manuel du Panneau de contrôle Calitek.
Positionnez et accrochez chaque lampe de façon appropriée.
a) Connectez le câble de signal du contrôleur au port RJ14 (in).
b) Relier le port RJ14 (out) de la lampe 1 au port RJ14 (in) de la lampe 2.
c) Continuez ainsi à connecter les lampes en serie jusqu’à 100 lampes par contrôleur.
7- CONNEXION DE LA LAMPE LED À L’ALIMENTATION
Assurez-vous que l’alimentation soit éteinte.
Assurez-vous que le câble d’alimentation ne soit pas enroulé ou en contact avec aucune surface chaude.
Connectez les câbles selon les règles locales, régulations de sécurité et le code électrique.
Assurez-vous que le disjoncteur externe puisse supporter le courant de démarrage de la lampe Grizzly.
Utilisez toujours un contacteur bipolaire convenant à une charge capacitive.
Ne connectez ou déconnectez pas la lampe Calitek sous tension.
SYSTEME D’ECLAIRAGE HORTICOLE. NE CONVIENT PAS A L’ILLUMINATION DES PIECES DES MENAGES.
FR

PRÉCAUTIONS
Assurez-vous qu’il y est toujours au moins une barre lumineuse connectée à la lampe avant de l’allumer.
Attendez toujours entre 20 et 30 minutes an que les barres LED refroidissent.
INSPECTION, MAINTENANCE ET RÉPARATION
Déconnectez les 6 lampes Calitek de l’alimentation avant d’effectuer toute maintenance ou réparation. Ne
connectez ou déconnectez pas la lampe sous tension. N’ouvrez pas et ne démontez pas la lampe car elle
contient des pièces non remplaçables à l’intérieur. L’ouverture ou la modication de la lampe peut être
dangereux et révoquera sa garantie.
Avertissement ! Ne nettoyez pas la lampe avec des détergents, produits abrasifs ou toute autre substance
agressive. Vériez régulièrement qu’il n’y est pas d’accumulation de poussière ou de saletés sur la lampe.
Nettoyez-la si nécessaire. La pollution peut causer la surchauffe et une baisse de performances. Nettoyez
l’extérieur de la lampe à l’aide d’un chiffon sec ou humide.
Vériez régulièrement que les câbles de la lampe ne soient pas endommagés.
STOCKAGE, RECYCLAGE
Placez la lampe Grizzly dans un environnement sec et propre ayant une température ambiante située entre
-25°C et 55°C.
Le produit ne doit pas être jeté avec les ordures ménagères mais doit être collecté en déchetterie pour des
raisons de traitement, récupération, et environnementales.
Pour plus d’informations sur les produits Calitek, visitez le site www.calitek.fr
FR
DISTRIBUTED IN EUROPE BY :
32 Rue de la Regalle – ZI la Regalle
77181 COURTRY
Tél : 01 64 21 20 00 - Fax : 01 60 20 28 34
MADE IN PRC
Conforme aux directives CE appli-
cables
Complies with applicable EC directives
Utilisation en intérieur uniquement
Indoor use only
Les appareils électriques doivent être éli-
minés dans une structure de récupération
et de recyclage appropriée
Electrical appliances must be disposed of in an
appropriate collection and recycling structure
Produit électronique
Electronic product
ATTENTION, Danger électrique
(haute tension)
WARNING, Electrical hazard
(high voltage)
Luminaire adapté au montage direct
sur des surfaces normalement
inammables
Luminaire suitable for direct mounting on
normally ammable surfaces

ENGLISH
Thank you for purchasing Calitek LED multi-bar lights.
This manual describes the installation and use of your Calitek lighting equipment. Please read this manual
carefully before installing or starting your LED system. If you are not familiar with installing high-performance
lighting systems, it is recommended that you use qualied professionals.
HORTICULTURAL LIGHTING SYSTEM. NOT SUITABLE FOR THE ILLUMINATION OF HOUSEHOLD ROOMS.
LED LAMP FOR HORTICULTURAL LIGHTING
PRODUCT DESCRIPTION
Grizzly and Grizzly Pro are electronic horticultural LED lamps with a linear design consisting of six LED light
bars. Grizzly and Grizzly Pro are high performance lightweight products recommended for commercial horticulture.
AMBIENT
Your Calitek lamp must be used in a climate-controlled growing location, in indoor farms or greenhouses. The
product can be used in humid locations but should not be used in wet areas or outdoors. This product will work
best between 20°C and 30°C. Do not exceed ambient temperatures above 35°C.
The product can be used in humid environments from 20% to 90%, without condensation
LEGAL INFORMATION
This product is CE certied in accordance with LVD, EMC and ROHS testing standards.
SAFETY RECOMMENDATIONS AND WARNINGS
Always refer to local rules and regulations before installing or using this Calitek lamp. - Do not open or
disassemble the LED lamp as it contains non-replaceable parts inside. Opening or tampering with
theCalitek lamp may be dangerous and will void the warranty. Do not use this Calitek lamp if the
Grizzly lamp or the power cable is damaged. If the power cable is damaged, it must be replaced exclu-
sively by the manufacturer. Modications to the cables may cause undesired electromagnetic effects,
which may render the operation of the product unsuitable for legal requirements. Do not expose this
Calitek lamp to: Condensed moisture, thick fog or direct spray; ambient temperatures exceeding those
specied; dust and pollution; sunlight or HID light which may lead to overheating of the transformer.

51.6mm
(2.03’’)
Always disconnect the CALITEK lamp from the power supply before performing any maintenance.
Always allow the LED lamp to cool for a period of at least 20-30 minutes before touching the LED light bars.
Touching the light bars when they are hot can cause severe burns!
Natural convection removes heat from the heat sink. In order for the system to cool down independently, a
minimum distance of 5cm is required between the lamp and the roof of your growing area.
Do not use abrasive materials or aggressive cleaning agents to clean the LED lamp as this could damage the
secondary optics. Use a clean, dry cloth/cloth instead.
Do not use the LED lamp near ammable, explosive or reactive substances. This LED lamp can reach a tem-
perature of up to 40°C (104°F).
Do not use sulde sprays or mist blowers.
Installation and use of the LED lamp is the responsibility of the end user. Incorrect use or installation of this LED
lamp may result in its failure or damage.
Damage to the LED lamp and the electronic circuitry resulting from incorrect installation and/or use of the
product will void the warranty.
HORTICULTURAL LIGHTING SYSTEM. NOT SUITABLE FOR THE ILLUMINATION OF HOUSEHOLD ROOMS.
DIMENSIONS
EN
1090mm
(42.9’’)
74.9mm
(2.91’’)
1091.9mm (43’’)

Ballast holding bars and ballast is xed
Assembly and installation must comply with local laws and regulations.
The installer is responsible for a correct and safe installation.
Make sure that the local wiring can withstand the voltage and current requirements.
Avoid coiled cables and keep mains leads separate to avoid electromagnetic interference.
Do not connect or disconnect the CALTEK light under load.
MOUNTING INSTRUCTIONS
1- FRAME ASSEMBLY
1. Connect brackets A and B to the main
chassis by pressing the button on the chas-
sis connector and inserting them into the
end cap and lock on the chassis.
Caution: the driver support must be on top when the lamp is suspended.
2- DRIVER CONNECTION
Place the driver in the tray and secure by fastening screws in end plates.
Connect driver output power cables to LED xture power input cables.
HORTICULTURAL LIGHTING SYSTEM. NOT SUITABLE FOR THE ILLUMINATION OF HOUSEHOLD ROOMS.
EN
PRO GRYZZLY 600
CALITEK

3- CONNECT THE LED LIGHT BARS
Ensure the driver is secured and ip the xture
over so the driver is now underneath. Insert the end
of the light bar with the hook into the square hole in
Frame A
Then insert the other end; align the round hole on
Frame B with the light bar’s magnetic end and in-
sert male pin into female socket. Ensure magnetic
connection is secure.
Assemble the rest of the light bars into the xture frame as shown in the gure above.
4- INSTALLING THE FIXTURE
Ensure all light bars are installed correctly and are secure. Carefully turn the xture over and attach the metal
cable hangers to the mounting hooks.
Hang the xture in required position and height. For optimal performance; position xture 50cm above plant cano-
py. Ensure the xture is hung horizontally.
HORTICULTURAL LIGHTING SYSTEM. NOT SUITABLE FOR THE ILLUMINATION OF HOUSEHOLD ROOMS.
EN

5- CONNECTING THE MANUAL DIMMER CONTROL
The dimmer control is connected to the dimmer wire from the driver. This enables light intensity (PPF output) to be
adjusted according to requirement.
The Grizzly LED xture light intensity can be adjusted without changing spectral power distribution or losing
efciency.
6- CONNECTING FIXTURES IN SERIES FOR EXTERNAL CONTROL
For detailed instructions please refer to the Calitek Control Panel manual.
Position and hang each xture appropriately.
a) Connect the signal wire to the xture 1, RJ14 port (in).
b) Connect RJ14 (out) of xture 1 to RJ14 (in) of xture 2.
c) Continue to connect xtures in series for up to 100 xtures per controller.
7- CONNECTING THE LED FIXTURE TO THE MAINS
Make sure mains power is switched off.
Ensure the power supply cable is not coiled and does not touch any hot surfaces.
Connect the cables according to local rules, safety regulations and electrical code.
Ensure external switching gear can cope with the inrush current of the Grizzly xture. Always use a double
pole contactor suitable for switching a capacitive load.
Do not connect or disconnect the Calitek xture under load.
HORTICULTURAL LIGHTING SYSTEM. NOT SUITABLE FOR THE ILLUMINATION OF HOUSEHOLD ROOMS.
EN

PRECAUTIONS WHEN USING THE LED FIXTURE
Always ensure at least one light bar is connected to the xture before switching on. The Zeus Pro has an
intelligent LED driver which will increase or decrease power to match the amount of light bars connected to
the system.
Always wait 20 – 30 minutes for the LED light bars to cool down.
INSPECTION, MAINTENANCE AND REPAIR
Disconnect the Calitek xture from mains before performing any maintenance or repairs.
Do not connect or disconnect the LED xture under load.
Do not open or disassemble the LED xture, it contains no serviceable parts inside. Opening the LED xture
can be dangerous and will void the warranty.
Always wait 20 – 30 minutes for the LED light bars to cool down.
Caution! Do not clean the LED xture with detergents, abrasives or other aggressive substances.
Regularly check the LED xture for dust or dirt build up. Clean if necessary. Contamination may cause
overheating and decreased performance.
Clean the outside of the LED xture using a dry or damp cloth.
Regularly check the cables of the LED xture to ensure it is undamaged.
STORAGE AND DISPOSAL
Store the Grizzly xture in a dry and clean environment, with an ambient temperature of -25ºC to 55ºC.
The product must not be discarded as unsorted municipal waste but must be collected separately for the
purpose of treatment, recovery and environmentally sound disposal.
For more information on Calitek products visit www.calitek.fr
EN
DISTRIBUTED IN EUROPE BY :
32 Rue de la Regalle – ZI la Regalle
77181 COURTRY
Tél : 01 64 21 20 00 - Fax : 01 60 20 28 34
MADE IN PRC
Conforme aux directives CE appli-
cables
Complies with applicable EC directives
Utilisation en intérieur uniquement
Indoor use only
Les appareils électriques doivent être éli-
minés dans une structure de récupération
et de recyclage appropriée
Electrical appliances must be disposed of in an
appropriate collection and recycling structure
Produit électronique
Electronic product
ATTENTION, Danger électrique
(haute tension)
WARNING, Electrical hazard
(high voltage)
Luminaire adapté au montage direct
sur des surfaces normalement
inammables
Luminaire suitable for direct mounting on
normally ammable surfaces

CARTE DE GARANTIE / WARRANTY CARD
Nom / Name : ............................................................................................................................................
Prénom / First name : ................................................................................................................................
E-mail de contact / Contact e-mail : ...........................................................................................................
N° de série (indiqué sur le produit) / Serial n° (displayed on the product) : .................................................
Identication du matériel ou numéro de modèle / Material ID or Model number : ........................................
Copie de la facture d’achat à inclure / Copy of the original invoice has to be enclosed/attached.
ou par fax / or by fax : +33 (0)1 60 20 28 34
ou par courrier postal / or by post to : CIS - 32/34 rue de la Régale - F-77181 COURTRY
CONTENTS
1x MANUAL
2x METAL CABLE HANGERS
1x FRAME A
1x LED DRIVER Power output cables (male connectors) to face Frame B
1x FRAME B Contains power input cables (female connectors) - RJ14 (in/out) connector and built-in dimmer
1x SUPPORT FRAME Contains driver tray
6x LED LIGHT BARS
CONTENU
1x MANUEL
2x CROCHETS DE CABLE EN MÉTAL
1x CADRE A
1x LED DRIVER Câbles de sortie d’alimentation (connecteurs mâles) vers le cadre B
1x CADRE B Contient des câbles d’entrée d’alimentation (connecteurs femelles) - Port RJ14 ( entrée sortie) et le
dimmer intégré
1x CADRE DE SOUTIEN Contient le support du transformateur
6x Barres lumineuses LED

This manual suits for next models
1
Table of contents
Languages:
Other CALITEK Lighting Equipment manuals
Popular Lighting Equipment manuals by other brands

Leviton
Leviton JCC JC17078 installation instructions

Linkstar
Linkstar LPS-200TD instruction manual

Clevertronics
Clevertronics L10 CleverFit Exit LCFLED Series ASSEMBLY, INSTALLATION & MAINTENANCE INSTRUCTIONS

Robe
Robe Anolis ArcSource Outdoor 48 MC Integral RGBW user manual

Show Tec
Show Tec LED Studiobeam user guide

ColorKey
ColorKey StagePar COB TRI user manual
