Campbell Hausfeld PW2120 User manual

BUILT TO LAST
TM
Gasoline Powered
Pressure Washers
Assembly Instructions and PW2120, PW2318,
Replacement Parts Manual PW2408, and PW2418
IN457900AV 4/00
Please record Model No. and Serial No. for use when contacting
the manufacturer:
Model No. ______________ Purchase date ____________________
Serial No. ______________ Purchase place ____________________
For Information About This Product,
call 1-800-330-0712
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or
maintain the product described. Protect yourself and others by observing all safety information. Failure to
comply with instructions could result in personal injury and/or property damage! Retain instructions for
future reference.
For parts, product & service information
visit www.campbellhausfeld.com
Safety Guidelines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Start-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Shutdown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Replacement Parts Ordering Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Service Record . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Contents Page
Refer to Product Manual for Detailed Safety Instructions
© 2000 Campbell Hausfeld

Gasoline Powered Pressure Washers
This manual contains information that
is very important to know and under-
stand. This information is provided for
SAFETY and to PREVENT EQUIPMENT
PROBLEMS. To help recognize this infor-
mation, observe the following symbols.
Danger indicates
an imminently
hazardous situation which, if not
avoided, WILL result in death or seri-
ous injury.
Warning indicates
a potentially haz-
ardous situation which, if not avoided,
COULD result in death or serious
injury.
Caution indicates
a potentially haz-
ardous situation which, if not avoided,
MAY result in minor or moderate
injury.
Notice
indicates impor-
tant information, that if not followed,
may cause damage to equipment.
Remove the equipment and all parts
from the carton. The carton should
contain the following:
One (1) Pressure washer (pump,
engine, cart base)
One (1) Cart handle Assembly
One (1) Basket (not included with
all models)
One (1) Spray gun
One (1) Lance with nozzle
Five (5) Spray tips (not included
with all models)
One (1) High pressure hose
One (1) Pack of nuts, bolts,
manuals and Chemical Suction
Tube with Filter
If any parts are missing, DO NOT
return unit to the retailer. Know
model number (located on serial num-
ber tag on frame) and call 1-800-330-
0712 for replacement.
After unpacking the product, inspect
carefully for any damage that may
have occurred during transit. Make
!
NOTICE
!
CAUTION
!
WARNING
!
DANGER
sure to tighten fittings, bolts, etc.,
before putting unit into service.
Do not operate
unit if damaged
during shipping, handling or use.
Damage could result in bursting and
cause injury or property damage.
See Product Manual for
General Safety Information
1. Slide handle over legs and secure
with bolts provided.
2. Insert removable spray tips and
rubber grommets into holes pro-
vided on frame (if applicable).
3. Connect the clear plastic chemical
suction tube with filter to chemical
injector hose barb on the pump.
4. Connect the high-pressure hose to
the pump outlet.
5. Connect the high-pressure hose to
the gun.
6. Attach lance with nozzle to the
gun.
!
WARNING
ALWAYS use this start up procedure to
ensure that the unit is started safely
and properly.
If water has
frozen in the pres-
sure washer, thaw in a warm room
before starting. DO NOT pour hot
water on or into the pump; internal
parts will be damaged.
TRIGGER SAFETY LATCH
In the engaged position, the trigger
safety latch prevents the gun from
being triggered accidentally. Push
latch fully down to engage (See Figure
2). Always engage trigger safety latch
when unit is not in use.
1. Check oil levels. Add oil as necessary.
NOTE: Some units are equipped with a
low-oil sensor that shuts engine off if
oil level falls below a certain level. If
unit stops unexpectedly, check both oil
and fuel levels. Check oil level each
time unit is refueled.
2. Check fuel level.
DO NOT refuel a
hot engine.
Refueling a hot engine could cause a
fire. Use only fresh, clean regular or
unleaded gasoline. Close the fuel
shutoff valve during refueling.
3. Attach garden hose to inlet side of
pump and connect to water supply.
Hose should have an I.D. of 5/8” and
not be longer than 50 ft. (15 M).
!
WARNING
!
CAUTION
2
Figure 1 - Pump hook up
Pump inlet
Pump outlet
Chemical
injector
hose barb
Safety Guidelines
Assembly
Start Up
Figure 2 - Trigger Lock
Engaged
Disengaged
www.campbellhausfeld.com
Unpacking

3
www.campbellhausfeld.com
PW2120, PW2318, PW2408 and PW2418
up in the high pressure hose. Go
back to step 7 and repeat until
engine starts.
1. Be sure all detergent is flushed
from system.
2. Turn off engine.
3. Turn off water supply.
4. After engine and water supply are
turned off, trigger the gun to
depressurize the system.
NEVER turn the
water supply off
before turning the engine off. Serious
damage could occur to the pump
and/or engine.
NEVER disconnect
the high pressure
discharge hose from the machine
while the system is pressurized. To
depressurize, turn engine off, turn
water supply off and squeeze gun
trigger 2-3 times.
5. After each use, wipe all surfaces of
the pressure washer with a clean,
damp cloth.
NOTE: A winterizing kit,
(PW104200AJ) is available for long
term storage.
!
WARNING
!
CAUTION
Some local plumb-
ing codes require
backflow prevention when connecting
to a fresh water supply. Install back-
flow preventer upstream from the
pump if necessary.
a. If inlet water pressure is over 100
psi (7 bar) a regulating water
valve must be installed at the gar-
den hose connection.
b. Do not exceed 100¯ F (38¯ C) inlet
water temperature.
NOTE: The inlet water supply must
have a minimum flow rate of 5 gpm
(19 lpm).
4. Turn on the water supply.
Never run the unit
dry. BE SURE water
supply is completely turned on before
operating unit.
5. Trigger gun until water sprays from
tip indicating all air is purged from
system. Set trigger safety latch.
6. Open fuel shutoff valve (if unit is
equipped with valve). Be sure spark
plug ignition cable is pushed firmly
onto spark plug. On units equipped
with an ignition shutoff switch, put
switch in the “ON” position and put
throttle in the “RUN” position.
7. Start engine.
If engine is cold, completely close
engine choke. Grasp starter rope,
brace one foot on chassis then pull
rope rapidly and firmly. Continue
holding rope as it returns. Pull and
return the rope until engine starts.
In cool weather, the choke may have
to be kept closed for 10 to 30 sec-
onds to keep the engine running.
Otherwise, open choke as soon as
engine starts.
If engine is warm, leave choke open
or just partially closed. Start engine
then open choke completely.
Never let starter
rope return by
itself. This could jam the recoil system.
8. If engine does not start after 2-3
pulls, squeeze the gun trigger to
release the pressure that has built
!
NOTICE
!
CAUTION
!
CAUTION
Start Up (Continued)
Shutdown
PRESSURE RELIEF
PROCEDURE
To reduce the risk of bodily injury
or property damage, always fol-
low this procedure whenever
spraying is stopped, when work is
completed and before checking
or repairing any part of the sys-
tem.
1. Engage the trigger safety
latch.
2. Turn unit off.
3. Remove ignition cable from
spark plug.
4. Shut off water supply.
5. Disengage trigger safety latch
and trigger gun to relieve
pressure.
6. Re-engage trigger safety latch.
7. Before overnight or long term
storage or transporting unit,
disconnect water supply and
turn off the fuel supply valve.

Gasoline Powered Pressure Washer
4
www.campbellhausfeld.com

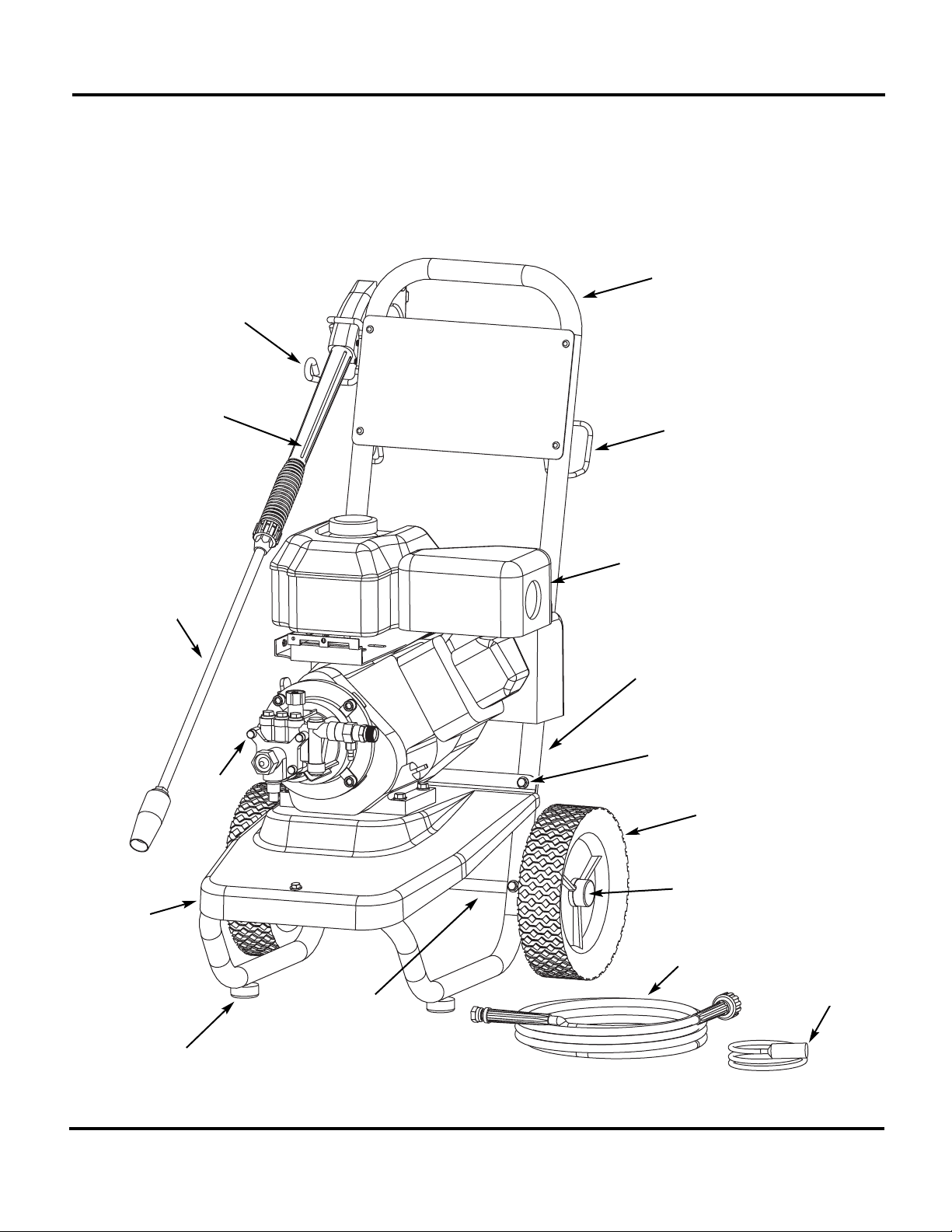

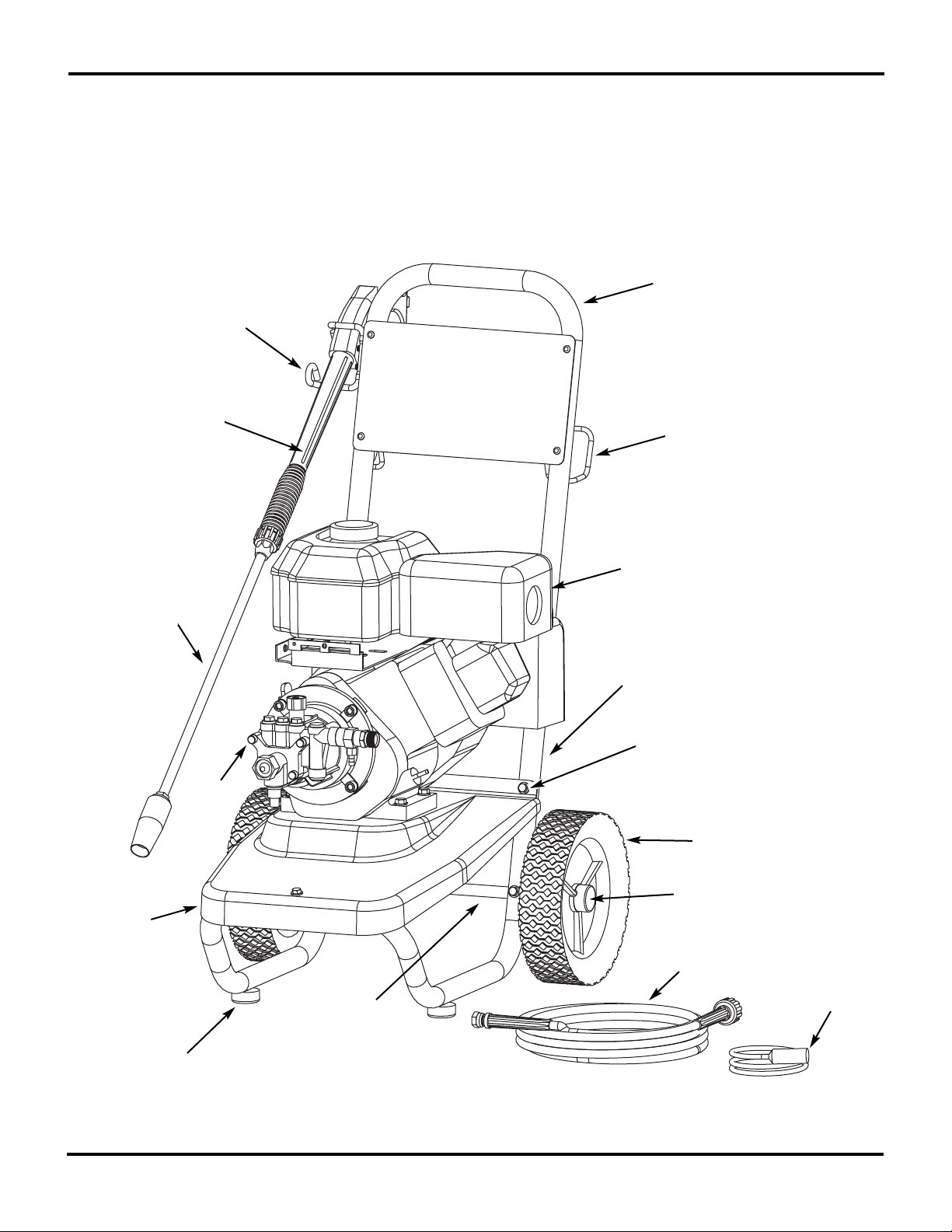

For Replacement Parts, Call 1-800-330-0712
1
2 (2)
3 (2)
4 (4)
5***
20
11 (right side)
12 (left side)
15 (2)
16 (2)
17 (2)
24
25
13
14 (2)
3 (2)
4 (4)
18 (2)
19 (2)
10
2 (1)
3 (1)
4 (2)
21
23
22
*** 6
7 (2)
8 (2)
9 (2)
PW2120, PW2318, PW2408 and PW2418
26 (2)
2 (2)
3 (2)
4 (4)

5
www.campbellhausfeld.com
PW2120, PW2318, PW2408 and PW2418
Ref.
No. Description PW2120 PW2318 PW2408 PW2418 Qty.
1 Handle/placard assembly PM060020SJ PM060020SJ PM060020SJ PM060020SJ 1
2 1/4-20 x 1.75 Hex head bolt * * * * 5
3 1/4-20 Nylock nut * * * * 7
4 Flatwasher, 1/4-20 * * * * 14
5 Hose rack PM223700AV PM223700AV PM223700AV PM223700AV 1
6 Gun rack PM033410AV PM033410AV PM033410AV PM033410AV 1
7 10-24 x 1.75 Socket head cap screw * * * * 2
8 10-24 Nylock nut * * * * 2
9 Flatwasher, 10-24 * * * * 2
10 Baseplate PM223200AV PM223200AV PM223200AV PM223200AV 1
11 Leg, right side PM223610BH PM223610BH PM223610BH PM223610BH 1
12 Leg, left side PM223620BH PM223620BH PM223620BH PM223620BH 1
13 Axle PM224501BH PM224501BH PM224501BH PM224501BH 1
14 1/4-20 x 2.0 Hex head bolt * * * * 2
15 Wheel WA005100AV WA005100AV WA005100AV WA005100AV 2
16 Hub cap PM224400AV PM224400AV PM224400AV PM224400AV 2
17 Push nut MJ104700AV MJ104700AV MJ104700AV MJ104700AV 2
18 Rubber bumper AL062300AV AL062300AV AL062300AV AL062300AV 2
19 1/4-20 x .75 Self tapping screw * * * * 2
20 Engine PM004050AV PM004100AV PM226600AV PM223000AV 1
21 Pump assembly** PM223100SJ PM223100SJ PM223100SJ PM223100SJ 1
22 Gun PM005133AV PM005133AV PM005133AV PM005133AV 1
23 Lance PM035170AV PM035170AV PM035140AV PM035140AV 1
24 Hose PM012904AV PM012904AV PM012904AV PM012904AV 1
25 Detergent tube and filter PM013800AV PM013800AV PM013800AV PM013800AV 1
26 1/4-20 x 1.50 Hex head bolt * * * * 2
*Item available at local hardware store
**See replacement parts list IN458000AV
***Components not included with handle/placard assembly (ref #1)
Replacement Parts List
Please provide following information:
- Model number
- Serial number (if any)
- Part description and number as shown in parts list
Address parts correspondence to:
The Campbell Group
Attn: Parts Department
100 Production Drive
Harrison, OH 45030 U.S.A.

Gasoline Powered Pressure Washer
6
www.campbellhausfeld.com
Maintenance
Daily
After first 5 hours of
operation
Every 25 hours of
operation
Each 100 hours of
operation or every 3
months
Each 500 hours of
operation or every 6
months (horizontal shaft
units only)
Check water inlet screen and filter
Check engine and pump oil levels. Fill as necessary
Check gasoline level. Fill as necessary
Change engine break-in oil. Drain oil when warm
Use SAE30 or 10W-30 detergent oil
Clean and remove air cleaner filter (if applicable)
Wash with water and mild detergent. Dry thor-
oughly. Rub with oil and squeeze to distribute oil
Clean or replace paper air cleaner cartridge. Tap
gently to remove dirt
Change engine oil. Use SAE30 detergent oil
Change pump oil. Use SAE30 non-detergent oil
Maintenance Schedule Action needed
Maintenance Schedule
Observe regular maintenance inter-
vals to ensure maximum performance
and life from the pressure washer.
Refer to the schedule for recommend-
ed maintenance. If unit is operated
in dusty conditions, perform mainte-
nance checks more often.
Service Record
Date Maintenance performed Replacement components required

7
www.campbellhausfeld.com
PW2120, PW2318, PW2408 and PW2418
Notes

Gasoline Powered Pressure Washer
www.campbellhausfeld.com
Notes

BUILT TO LAST
TM
Instructions de Montage et PW2120, PW2318,
Manuel de Pièces de Rechange PW2408, et PW2418
IN457900AV 4/00
Directives de Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Départ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Instructions Concernant la Commande des Pièces de Rechange . . . . . . . . . . . . 4-5
Entretien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
État de Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Table des Matières Page
Se Référer au Manuel de Produit pour les Instructions de Sécurité en Détail
© 2000 Campbell Hausfeld
S.V.P. inscrire le Nº du Modèle et de Série pour contacter le
fabricant
Nº du Modèle ______________ Date d’achat ___________________
Nº de Série ________________ Local d’achat ___________________
Pour Des Informations Concernant Ce Produit,
Appeler 1-800-330-0712.
S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de
procéder à l’entretien du produit décrit. Se protéger ainsi que les autres en observant toutes les instructions
de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels! Conserver ces instructions comme
référence.
Pulvérisateurs De
Lavage À Essence

Pulvérisateurs de Lavage à Essence
Ce manuel contient de l’information qui
est très importante à connaître et à com-
prendre. Cette information est fournie
pour LA SÉCURITÉ et pour ÉVITER DES
PROBLÈMES D’ÉQUIPEMENT. Pour vous
aider à reconnaître cette information,
observer les symboles suivants:
Danger
indique
une situation hasardeuse qui
RÉSULTERA en perte de vie ou en
blessures graves.
Avertis-
sement
indique une situation hasardeuse
potentielle qui PEUT résulter en perte
de vie ou en blessures graves.
Atten-
tion
indique une situation hasardeuse
potentielle qui PEUT résulter en
blessures.
Avis
indique
l’information importante pour éviter
le dommage de l’équipement.
Enlever l’équipement et toutes les
pièces du carton. Rechercher les arti-
cles suivants:
Un (1) Pulvérisateur de Lavage
(pompe, moteur, base de chariot)
Un (1) Manche de Chariot Équipé
Un (1) Panier (pas compris avec
tous les modèles)
Un (1) Pistolet Vaporisateur
Une (1) Lance avec buse
Cinq (5) Pointes de buse (pas com-
pris avec tous les modèles)
Un (1) Tuyau haute pression
Un (1) Paquet d’écrous, boulons,
manuels et un Tuyau d’Aspiration
de Produits Chimiques avec Filtre
S’il y a une pièce manquante, NE PAS
renvoyer le modèle au marchand.
Avec le numéro de modèle (situé sur la
plaque de numéro de série sur le bâti),
composer le 1-800-330-0712.
Lors du déballage, l’examiner
soigneusement pour rechercher toute
trace de dommage susceptible de
!
AVIS
!
ATTENTION
!
AVERTISSEMENT
!DANGER
s’être produit en cours de transport.
Serrer tous raccords, boulons, etc.,
avant d’utiliser le modèle.
Ne pas
faire
fonctionner un modèle qui a été
endommagé pendant le transport, la
manipulation ou l’utilisation. Le dom-
mage peut résulter en éclatement et
peut causer des blessures ou dégâts
matériels.
Se Référer au Manuel du
Produit pour les Généralités
sur la Sécurité
1. Glisser le manche par dessus les
jambes et fixer avec les boulons
fournis.
2. Introduire les buses de pulvérisa-
tion amovibles et les grummets en
caoutchouc dans les trous fournis
sur le bâti (si applicable).
3. Brancher le tuyau d’aspiration clair
pour produits chimiques au raccord
de tuyau d’injection de produits
chimiques de la pompe.
4. Brancher le tuyau haute pression à
l’orifice de sortie de la pompe.
5. Brancher le tuyau haute pression
au pistolet.
6. Brancher la lance avec la buse au
pistolet.
!
AVERTISSEMENT
TOUJOURS utiliser cette méthode de
départ afin d’assurer que le modèle
soit démarré avec sûreté et correct-
ment.
Si l’eau
est gelée
dans le pulvérisateur de lavage, laisser
dégeler dans une pièce chaude avant
le démarrage. NE JAMAIS verser de
l’eau chaude dans ou sur la pompe;
ceci endommagera les pièces internes.
MÉCANISME DE SÉCURITÉDE LA
GÂCHETTE
Dans la position engagée, le mécan-
isme de sécurité de la gâchette
empêche l’action accidentel de la
gâchette. Pousser sur le mécanisme
complètement afin de l’engager (Voir
Figure 2). Toujours engager le mécan-
isme de sécurité de la gâchette lorsque
le modèle est hors service.
1. Vérifier les niveaux d’huile. Ajouter
l’huile au besoin.
REMARQUE: Quelques modèles sont
équipés d’un détecteur de niveau
d’huile bas qui met le moteur hors cir-
cuit (off) si le niveau d’huile tombe
sous le niveau réglé. Si le modèle s’ar-
rète sans avis, vérifier les niveaux
d’huile et d’essence. Vérifier le niveau
d’huile chaque fois que vous faites le
plein d’essence.
2. Vérifier le niveau de carburant.
NE
JAMAIS
faire le plein d’essence d’un moteur
!
AVERTISSEMENT
!
ATTENTION
2 Fr

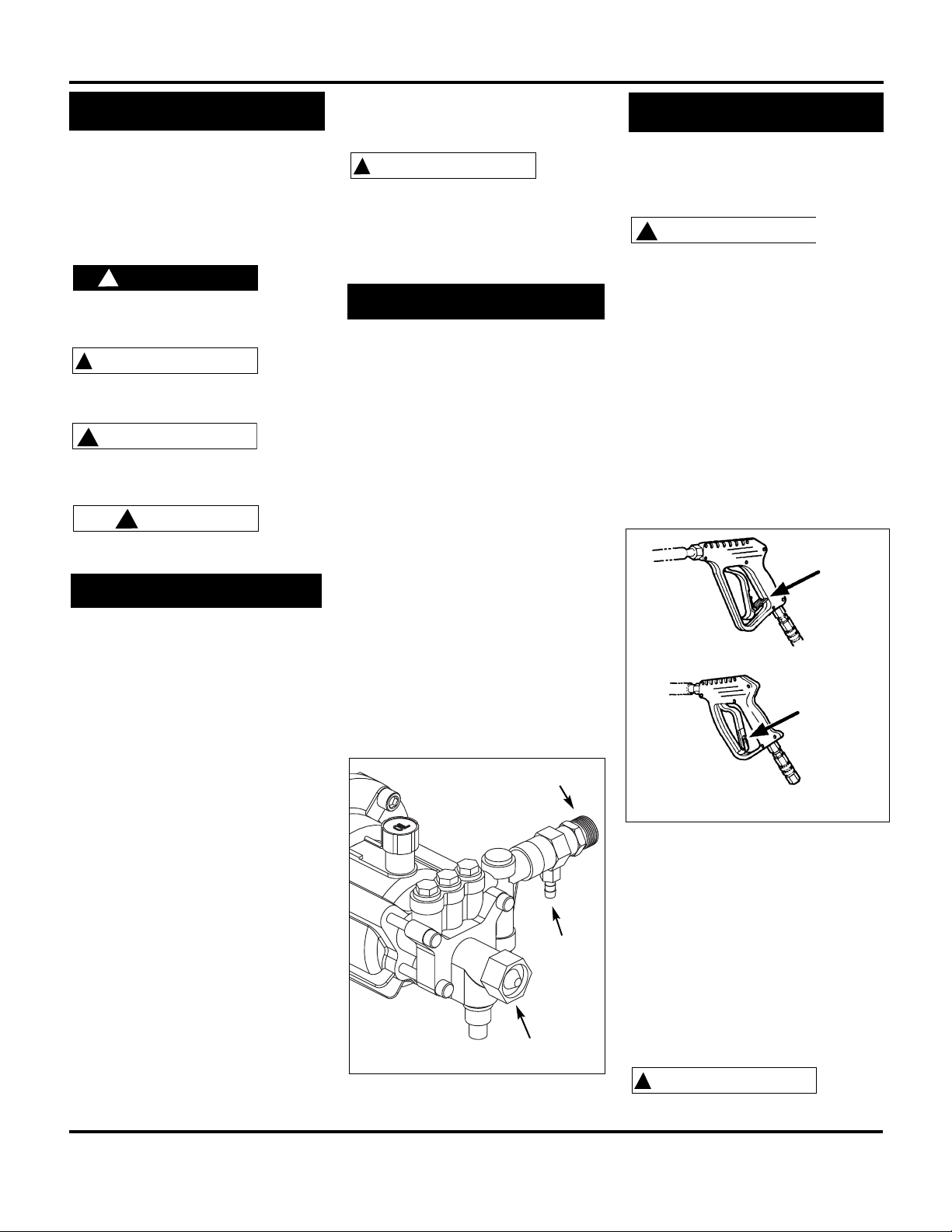

Figure 1 - Branchement de la Pompe
Orifice d’admission de la pompe
Sortie de la pompe
Raccord
de tuyau
d’injection
de pro-
duits
chimiques
Directives de Sécurité
Montage
Départ
Déballage
Figure 2 - Mécanisme de sécurité
Engagé
Désengagé

3 Fr
PW2120, PW2318, PW2408 et PW2418
Si le moteur est froid, fermer l’é-
trangleur du moteur. Saisir le câble
de démarrage avec un pied sur le
bâti et tirer rapidement et ferme-
ment. Garder le câble dans la main
pendant le retour. Tirer et laisser
retourner le câble jusqu’à ce que le
moteur se démarre. Si la tempéra-
ture est basse, il pourrait être néces-
saire que l’étrangleur reste fermé
pendant 10 à 30 secondes. Sinon,
ouvrir l’étrangleur une fois que le
moteur soit démarré.
Si le moteur est chaud, laisser l’é-
trangleur ouvert ou un peut fermé.
Démarrer le moteur et ouvrir l’é-
trangleur complètement.
Ne
jamais
permettre que le câble de démarrage
retourne tout seul, car ceci pourrait
gripper le système de retour.
8. Si le moteur ne se démarre pas
après 2-3 essais, serrer la gâchette
du pistolet afin de relâcher la pres-
sion accumulée dans le tuyau haute
pression. Retourner à l’étape 7 et
répéter jusqu’à ce que le moteur se
démarre.
1. S’assurer que tout le produit déter-
sif soit chassé du système.
2. Mettre le moteur hors circuit (off).
3. Couper la source d’eau (off).
4. Après avoir coupé le moteur et la
source d’eau, actionner la gâchette
du pistolet afin de dépressuriser le
système.
NE
JAMAIS
couper (off) la source d’eau avant de
mettre le moteur hors circuit (off).
Ceci pourrait endommager la pompe
et/ou le moteur.
NE
JAMAIS
débrancher le tuyau de décharge
haute pression du modèle pendant
que le système soit pressurisé. Pour
dépressuriser le système, mettre le
moteur hors circuit (off), couper la
source d’eau (off) et actionner la
gâchette du pistolet 2-3 fois.
!
AVERTISSEMENT
!
ATTENTION
!
ATTENTION
chaud car ceci peut causer l’incendie.
Utiliser seulement de l’essence fraîche,
propre de type ordinaire ou sans
plomb. Fermer la soupape d’arrêt de
carburant pendant le plein d’essence.
3. Brancher un tuyau d’arrosage au
côté de l’orifice d’admission de la
pompe et le brancher à une source
d’eau. Le tuyau doir avoir un
diamètre intérieur (D.I.) de 5/8 po et
ne devrait pas dépasser 50 pi (15 m)
de longueur.
Quelques
codes de
plomberie locaux requièrent la protec-
tion contre le refoulement si branché à
une source d’eau douce. Monter un
appareil qui empêche le refoulement
en amont de la pompe si nécessaire.
a. Si la pression d’eau d’arrivée
dépasse 100 psi (758 kPa), une
soupape régulatrice d’eau doit
être installée au raccord du tuyau
d’arrosage.
b. La température d’eau d’arrivée ne
doit pas dépasser 100¯ F (38¯ C).
REMARQUE: La source d’eau d’arrivée
doit avoir un taux de débit minimum
de 5 gpm (19 lpm).
4. Faire circuler l’eau.
Ne
jamais
faire fonctionner le modèle au sec.
S’ASSURER que l’eau circule au maxi-
mum avant de faire fonctionner le
modèle.
5. Actionner la gâchette du pistolet
jusqu’à ce que l’eau coule du bout
et que tout l’air soit purgé du sys-
tème. Enclencher le mécanisme de
sécurité de la gâchette.
6. Ouvrir la soupape d’arrêt de carbu-
rant (si le modèle est équipé d’une
soupape d’arrêt de carburant).
S’assurer que le câble d’allumage de
la bougie soit bien appuyé sur la
bougie. Pour les modèles équipés
d’un interrupteur d’arrêt d’allumage,
mettre l’interrupteur à la position
“ON” (EN MARCHE) et mettre l’é-
trangleur à la position “RUN” (FONC-
TIONNEMENT).
7. Procéder avec le démarrage du
moteur.
!
ATTENTION
!
ATTENTION
Départ (Suite)
Arrêt
SOULAGEMENT DE
PRESSION
Pour diminuer le risque de blessures
personnelles ou dégâts matériaux,
Toujours respecter cette méthode
losque vous arrêtez de pulvériser,
lorsque le travail est complété et
avant d’inspecter ou de réparer les
composantes du système.
1. Engager le mécanisme de sécurité
de la gâchette.
2. Mettre le modèle hors circuit.
3. Enlever le câble d’allumage de la
bougie.
4. Couper la source d’eau.
5. Relâcher le mécanisme de sécurité
de la gâchette et actionner le pis-
tolet pour soulager la pression
6. Engager de nouveau le mécan-
isme de sécurité de la gâchette.
7. Avant l’entreposage de nuit ou à
long terme ou de transporter le
modèle, débrancher la source
d’eau et fermer la soupape de
carburant.
5. Essuyer toutes les surfaces du pul-
vérisateur de lavage avec un torchon
humide et propre après chaque
usage.
REMARQUE: Un nécessaire pour
hiveriser est disponible pour l’entre-
posage à temps prolongé,
(PW104200AJ).

Pulvérisateurs de Lavage àEssence
4 Fr
Pour Pièces de Rechange, Appeler 1-800-330-0712
1
2 (2)
3 (2)
4 (4)
5***
20
11 (côté droit)
12 (côté gauche)
15 (2)
16 (2)
17 (2)
24
25
13
14 (2)
3 (2)
4 (4)
18 (2)
19 (2)
10
2 (1)
3 (1)
4 (2)
21
23
22
*** 6
7 (2)
8 (2)
9 (2)
PW2120, PW2318, PW2408 et PW2418
26 (2)
2 (2)
3 (2)
4 (4)

5 Fr
PW2120, PW2318, PW2408 et PW2418
N°de
Réf. Description PW2120 PW2318 PW2408 PW2418 Qté
1 Manche/écriteau équipé PM060020SJ PM060020SJ PM060020SJ PM060020SJ 1
2 Boulon à tête hexagonale, 1/4-20 x 1.75 * * * * 5
3 Écrou Nylock 1/4-20 * * * * 7
4 Rondelle plate, 1/4-20 * * * * 14
5 Dévidoir PM223700AV PM223700AV PM223700AV PM223700AV 1
6 Ratelier de pistolet PM033410AV PM033410AV PM033410AV PM033410AV 1
7 Vis d’assemblage à tête creuse 10-24 x 1.75 * * * * 2
8 Écrou Nylock 10-24 * * * * 2
9 Rondelle plate, 10-24 * * * * 2
10 Plaque de base PM223200AV PM223200AV PM223200AV PM223200AV 1
11 Jambe, côté droite PM223610BH PM223610BH PM223610BH PM223610BH 1
12 Jambe, côté gauche PM223620BH PM223620BH PM223620BH PM223620BH 1
13 Arbre de roue PM224501BH PM224501BH PM224501BH PM224501BH 1
14 Boulon à tête hexagonale, 1/4-20 x 2.0 * * * * 2
15 Roue WA005100AV WA005100AV WA005100AV WA005100AV 2
16 Chapeau de moyeau PM224400AV PM224400AV PM224400AV PM224400AV 2
17 Écrou poussoir MJ104700AV MJ104700AV MJ104700AV MJ104700AV 2
18 Amortisseur en caoutchouc AL062300AV AL062300AV AL062300AV AL062300AV 2
19 Vis à tôle, 1/4-20 x .75 * * * * 2
20 Moteur PM004050AV PM004100AV PM226600AV PM223000AV 1
21 Pompe équipée** PM223100SJ PM223100SJ PM223100SJ PM223100SJ 1
22 Pistolet PM005133AV PM005133AV PM005133AV PM005133AV 1
23 Lance PM035170AV PM035170AV PM035140AV PM035140AV 1
24 Tuyau PM012904AV PM012904AV PM012904AV PM012904AV 1
25 Tuyau et filtre de détergent PM013800AV PM013800AV PM013800AV PM013800AV 1
26 Boulon à tête hexagonale 1/4-20 x 1.50 * * * * 2
*Article disponible chez votre magasin de quincaillerie
**Se référer à liste de pièces de rechange IN458000AV
***Pièces détachées non comprises avec le manche/écriteau équipé (réf #1)
Liste de Pièces de Rechange
S’il vous plaît fournir l’information suivante:
- Numéro de Modèle
- Numéro de Série (si présent)
- Description et numéro de la pièce
Correspondance:
The Campbell Group
Attn: Parts Department
100 Production Drive
Harrison, OH 45030 U.S.A.

Pulvérisateurs de Lavage àEssence
6 Fr
Entretien
Quotidiennement
Après les premières 5
heures de fonctionnement
Chaque 25 heures de fonc-
tionnement
Chaque 100 heures de fonc-
tionnement ou chaque 3
mois
Chaque 500 heures de fonc-
tionnement ou chaque 6
mois (modèles avec arbres
horizontaux seulement)
Vérifier l’écran et le filtre d’arrivé d’eau
Vérifier le moteur et les niveaux d’huile de la
pompe. Remplir au besoin
Vérifier le niveau de carburant. Remplir au besion
Changer l’huile de rôdage du moteur. Faire couler
l’huile lorsque tiède
Utiliser l’huile à détergent SAE30 ou 10W-30
Nettoyer et enlever le filtre à air (si applicable)
Nettoyer avec de l’eau et un détergent doux. Bien
sécher. Frotter avec de l’huile et le serrer pour dis-
tribuer l’huile
Nettoyer ou remplacer la cartouche filtrante en papi-
er. Taper doucement pour enlever la saleté
Changer l’huile de moteur. Utiliser l’huile déter-
gent SAE30
Changer l’huile de la pompe. Utiliser l’huile sans
détergent SAE30
Horaire d’entretien Mesure requise
Horaire d’entretien
Respecter les intervals d’entretien
réguliers pour assurer la performance
et l’espérance de vie maximum du
pulvérisateur de lavage. Se référer à
l’horaire pour l’entretien recom-
mandé Si le modèle fonctionne dans
un endroit poussiéreux, l’inspecter
plus souvent.
État de Service
Date Entretien compétéPièces de rechange requises

7 Fr
PW2120, PW2318, PW2408 et PW2418
Notes

Pulvérisateurs de Lavage àEssence
Notes

Hidrolavadoras
Con Motor A
Gasolina
IN457900AV 4/00
Sírvase anotar el Número de modelo y el Número de serie
para utilizarlos cuando contacte al fabricante
No. de modelo Fecha de compra
No. de serie Lugar de compra
Para mayor información sobre este producto, comuníquese con
el distribuidor de Campbell Hausfeld más cercano a su domicilio.
Sírvase leer y conservar estas instrucciones. Léalas con cuidado antes de intentar armar, instalar, operar o efec-
tuar mantenimiento al producto descrito. Protéjase a sí mismo y a los demás observando la información de
seguridad. El no cumplir con estas instrucciones podría provocar lesiones personales y/o daños materiales.
Conserve estas instrucciones para futura referencia.
BUILT TO LAST
TM
Medidas de Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Ensamblaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Para Encender la Unidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Para Apagar la Unidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Instrucciones para Ordenar Repuestos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Hoja de Servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Notas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
El Manual de Instrucciones del Producto le Ofrece
Mayor Información Sobre las Medidas de Seguridad
Contenido Págins
Manual de Instrucciones de Ensamblaje y PW2120, PW2318,
Lista de Repuestos PW2408, y PW2418
© 2000 Campbell Hausfeld

Este manual contiene información que
es muy importante conocer y entender.
Esta información se provee con fines de
SEGURIDAD y para EVITAR PROBLEMAS
DE EQUIPO. Para ayudarle a reconocer
esta información, observe los símbolos
siguientes:
Peligro
indica
una situación de riesgo inminente, la
cual, si no se evita, PUEDE ocasionar la
muerte o graves lesiones.
Adver-
tencia
indica una situación potencialmente
riesgosa, la cual, si no se evita, PODRÍA
provocar la muerte o graves lesiones.
Pre-
caución
indica una situación potencialmente
riesgosa, la cual, si no se evita, PUEDE
provocar lesiones menores o moder-
adas.
Ésto le
indica
una información importante, que de
no seguirla, podría ocasionarle daños
al equipo.
Saque la unidad y todos las piezas de
la caja. La caja debe contener lo sigu-
iente:
Una (1) Hidrolavadora (bomba,
motor, base de la carretilla)
Un (1) Ensamblaje del mango
Una (1) Cesta (no se incluye con
todos los modelos)
Una (1) Pistola rociadora
Una (1) Varilla con boquilla
Cinco (5) Boquillas (no se incluye
con todos los modelos)
Una (1) Manguera de alta presión
Un (1) Paquete de tuercas, per-
nos,manuales y Tubo del sistema
de succión con Filtro
Si le falta alguna pieza,, NO devuelva
la unidad al minorista. Vea el
número del modelo (ubicado en la
placa con el número de serie en la
armazón) y llame al 1-800-330-0712
para ordenar las piezas.
Después de desempacar el producto,
revíselo cuidadosamente para cercio-
!AVISO
!PRECAUCION
!ADVERTENCIA
!PELIGRO
rarse de que no se ha dañado durante
el transporte. Cerciórese de apretar
todas las conexiones, pernos, etc.,
antes de utilizar la unidad.
No ope-
re la
unidad si se dañó durante el trans-
porte o uso. Estos daños podrían oca-
sionar explosiones y ocasionarle heri-
das o daños a su propiedad
Vea las Medidas Generales
de Seguridad en el Manual
del Producto
1. Conecte el mango a las patas y
asegúrelo con los pernos sumin-
istrados.
2. Inserte las boquillas removibles y
los aislantes de goma en los orifi-
cios de la armazón (de haberlos).
3. Conecte el tubo transparente del
sistema de succión de químicos, con
filtro incorporado, al conector para
el inyector de químicos de la
bomba.
4. Conecte la manguera de alta pre-
sión al orificio de salida de la
bomba.
5. Conecte la manguera de alta pre-
sión a la pistola.
6. Conecte la varilla con boquilla a la
pistola.
!ADVERTENCIA
SIEMPRE use este procedimiento para
encender la unidad, ya que le garanti-
za un método seguro y adecuado para
hacerlo.
Si el
agua se
ha congelado en la hidrolavadora,
descongélela en un lugar caliente antes
de encerderla. NO vierta agua caliente en
la bomba; las piezas internas se dañarían.
SEGURO DEL GATILLO
Cuando el seguro está puesto, pre-
viene que la pistola se accione aciden-
talmente. Para activarlo, presiónelo
completamente. (Vea la Figura 2).
Siempre colóquele el seguro al gatillo
cuando no esté utilizando la unidad.
1. Mida los niveles de aceite. Si es
necesario añádale aceite.
NOTA: Algunas unidades están
equipadas con un sensor que apaga la
unidad cuando el nivel de aceite es
inferior a cierto nivel fijado de fábrica.
Si la unidad se apga de improviso,
mídale los niveles de aceite y com-
bustible. Mida el nivel de aceite cada
vez que le añada combustible a la
unidad.
2. Mídale el nivel de combustible.
NUNCA
le añada
combustible a la unidad con el motor
caliente. Ésto podría ocasionar incen-
dios. Sólo use gasolina fresca con o
sin plomo. Cierre la válvula del sumin-
istro de combustible para añadirle
combustible a la unidad.
!ADVERTENCIA
!PRECAUCION
2 Sp
Lavadoras a presión con motor a gasolina
Para Desempacar
Medidas de Seguridad
Ensamblaje
Figura 1 - Cómo conectar la bomba
Orificio de entrada de la bomba
Orificio de salida de la bomba
Conector
para el
inyector
de quími-
cos
Para encender la
unidad
Figura 2 - Seguro del gatillo
Desactivado
Activado

3 Sp
3. Conecte la manjera de jardín al orifi-
cio de entrada de la bomba y a la
fuente de suministro de agua. La
manguera debe tener un D.I. de
9,5mm y no debe ser de más de 15
M (50 pies) de longitud.
Al gunos
códigos
de plomería requieren que se prevenga el
contraflujo de agua al conectar equipos a
redes de suministro de agua pura. Si es
necesario, instale un dispositivo para pre-
venir el contraflujo, después de la
bomba.
a. Si la presión del suministro de
agua es superior a 7 bar (100 psi)
debe instalar una válvula para
regular el agua en el conector de
la manguera.
b. La temperatura del agua sumin-
istrada no debe exceder 38¯ C
(100¯ F).
NOTA: El suministro de agua debe
tener un flujo mínimo de 19 lpm (5
gpm).
4. Abra la llave de agua.
Nunca
opere la
unidad al seco. CERCIORESE de que la
llave de agua esté completamente abier-
ta antes de operar la unidad.
5. Presione el gatillo hasta que
comience a salir agua por la boquilla
indicándole que se ha purgado todo
el aire del sistema. Colóquele el
seguro al gatillo.
6. Abra la válvula del sistema de sum-
inistro de combustible (si la unidad
tiene dicha válvula). Cerciórese de
que el cable de la bujía esté bien
conectado a la bujía. En las unidades
que tengan un interruptor para apa-
gar el motor, coloque el interruptor
en “ON” (ENCENDIDO) y la palanca
del ahogador en “RUN” (para fun-
cionar).
7. Encienda el motor.
Si lel motor está frío, cierre comple-
tamente el ahogador del motor.
Tome el cordel para encender el
motor, coloque un pie en la unidad
y hale el cordel rápidamente con
firmeza. Continue sosteniendo el
!PRECAUCION
!PRECAUCION
cordel mientras regresa a la posición
original. Repita este paso hasta que
el motor arranque. Si hace frío, tal
vez tenga que mantener el
ahogador cerrado unos 10-30 segun-
dos para mantener el motor encen-
dido. De lo contrario, abra el
ahogador tan pronto encienda el
motor.
Si el motor está caliente, deje el
ahogador abierto o parcialmente
cerrado. Encienda el motor y abra el
ahogador completamente.
Nunca
suelte el
cordel para que regrese a su posición
original. El cordel podría enrollase mal y
obstruir el mecanismo.
8. Si el motor no arranca después de
halar el cordel 2-3 veces, presione el
gatillo de la pistola para liberar la
presión de la manguera de alta pre-
sión. Repita el paso 7 hasta que el
motor arranque
1. Cerciórese de que haya purgado
todo el detergente del sistema.
2. Apague el motor.
3. Cierre la llave de agua.
4. Después de apagar el motor y cerrar
el suministro de agua, presione el
gatillo para liberar la presión del sis-
tema.
NUNCA
cierre la
llave de agua antes de apagar el motor.
Ésto podría ocasionarle daños serios a la
bomba y/o al motor.
NUNCA
desconecte la manguera de alta presión
de la unidad si el sistema está presuriza-
do. Para liberar la presión del sistema,
apague el motor, cierre el suministro de
agua y oprima el gatillo de la pistola 2-3
veces.
5. Después de cada uso,limpie todas las
superficies de la hidrolavadora con
un trapo limpio y húmedo.
NOTA: Un juego de piezas para alma-
cenar la unidad a bajas temperaturas,
(PW104200AJ) está disponible para
almacenar la unidad por períodos lar-
gos.
!ADVERTENCIA
!PRECAUCION
!AVISO
Para encender la
unidad (Continución)
Para apagar la unidad
PROCEDIMIENTO
DE DESCARGA
DE PRESION
Para reducir el riesgo de lesiones
corporales o daños materiales, siga
SIEMPRE este procedimiento cada
vez que se detenga el rociado,
cuando haya terminado el trabajo y
antes de revisar o reparar cualquier
parte del sistema.
1. Póngale el seguro al gatillo.
2. Apague la unidad.
3. Desconecte el cable de la bujía.
4. Cierre el suministro de agua.
5. Desconecte el seguro del gatillo
y presione el gatillo para liberar
la presión.
6. Póngale el seguro al gatillo.
7. Antes de guardar la unidad por
la noche o por un largo período,
o antes de transportarla,
desconecte el suministro de
agua y cierre la válvula de sum-
inistro de combustible.
PW2120, PW2318, PW2408 y PW2418

Lavadoras a presión con motor a gasolina
4 Sp
Para ordenar repuestos, sírvase llamar al concesionario
de Campbell Hausfeld más cercano a su domicilio
1
2 (2)
3 (2)
4 (4)
5***
20
11 (lado derecho)
12 (lado izquierdo)
15 (2)
16 (2)
17 (2)
24
25
13
14 (2)
3 (2)
4 (4)
18 (2)
19 (2)
10
2 (1)
3 (1)
4 (2)
21
23
22
*** 6
7 (2)
8 (2)
9 (2)
PW2120, PW2318, PW2408 y PW2418
26 (2)
2 (2)
3 (2)
4 (4)
