1. Einführung
Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes.
Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.
DEUTSCH
Hinweis: Falls Sie schon ähnliche Produkte installiert haben, muss die Vorge-
hensweise mit diesem Produkt nicht zwingend übereinstimmen.
Öffnen Sie nicht die Abdeckung der Antenne. Durch das Öffnen des Gehäuses er-
lischt der Garantieanspruch. Im Falle einer Reparatur wenden Sie sich bitte an Ihren
Fachhändler.
Die Installation des Systems sollte von einem autorisierten Fachhändler durchge-
führt werden. Durch die Installation von nicht qualifizierten Personen können Schä-
den an der Antenne oder am Fahrzeug entstehen.
Bei der Installation sollten Sie das Motorsteuerkabel auch am Zündungsplus des
Fahrzeugs anschließen. Wenn der Motor des Fahrzeugs gestartet wird, wird das Sys-
tem automatisch die Antenne einfahren und anschließend ausschalten. Überprüfen
Sie dennoch vor jeder Fahrt, ob die Antenne eingefahren ist!
Dieses System ist nicht für den Einsatz während der Fahrt des Fahrzeugs geeignet.
Die Verwendung während der Fahrt kann zu Schäden am Fahrzeug führen und die
Sicherheit gefährden.
Achten Sie bei der Montage des Steuergerätes darauf, dass keine Stauwärme ent-
steht. Die Luft um das Gehäuse muss immer zirkulieren können.
Wenn die Antenne mit Schnee oder Eis bedeckt ist, darf das System nicht betrieben
werden. Es kann sonst zu dauerhaften Schäden am System führen.
Die Antenneneinheit, die auf dem Fahrzeug montiert ist, erhöht die Gesamthöhe des
Fahrzeugs. Achten Sie immer auf die Gesamthöhe, wenn Sie eine Brücke, bewaldete
Straße oder Sonstiges durchfahren.
1.1 Allgemeine Informationen
1.2 Sicherheitshinweise
1.3 Lieferumfang
Antenneneinheit inkl. Spiegel
Steuergerät
Bedienteil
Auflagefuß
Dachdurchführung
2,5 m Motorsteuerkabel
2,5 m RG6-U-6 LNB-Kabel
Bedienungsanleitung

1. I/O: Hauptschalter zur Stromversorgung.
2. : Standby-Taste und Taste zur Verbindung mit einem Mobilgerät via Bluetooth®.
3. SAT: LED blinkt langesam bei Satellitensuche, blinkt schnell bei Feinjustierung.
4. PWR: LED leuchtet, wenn das Steuergerät betriebsbereit ist.
5. CON: LED leuchtet, wenn eine Verbindung zum Satelliten besteht.
6. USB: USB-Anschluss für zukünftige Firmware-Updates.
1. ANTENNA INPUT: LNB-Eingang für das LNB-Kabel von der Antenne.
2. LOOP OUT: LNB-Ausgang zum Sat-Receiver bzw. TV mit integriertem Receiver.
3. Bluetooth®-Empfänger zur Verbindung mit einem Mobilgerät.
4. CONTROL PANEL: Anschluss für das Bedienteil.
5. MOTOR CONTROL: Anschluss für das Steuerkabel zur Antenne.
6. +12...24 VDC: Anschluss zur Stromversorgung (12~24 Volt DC).
2. Steuergerät und Bedienteil
04 DEUTSCH
2.1 Steuergerät Vorderseite
2.1 Steuergerät Rückseite
1
1
432
4
3
5
5
6
6
2

1. p: Wechselt hochwärts zu einem Satelliten.
2. q: Wechselt runterwärts zu einem Satelliten.
3. I/O: Schaltet das Steuergerät in Standby und fährt die Antenne ein.
4. Satellitenliste: Zeigt den aktuell gewählten Satelliten.
05
2. Steuergerät und Bedienteil
DEUTSCH

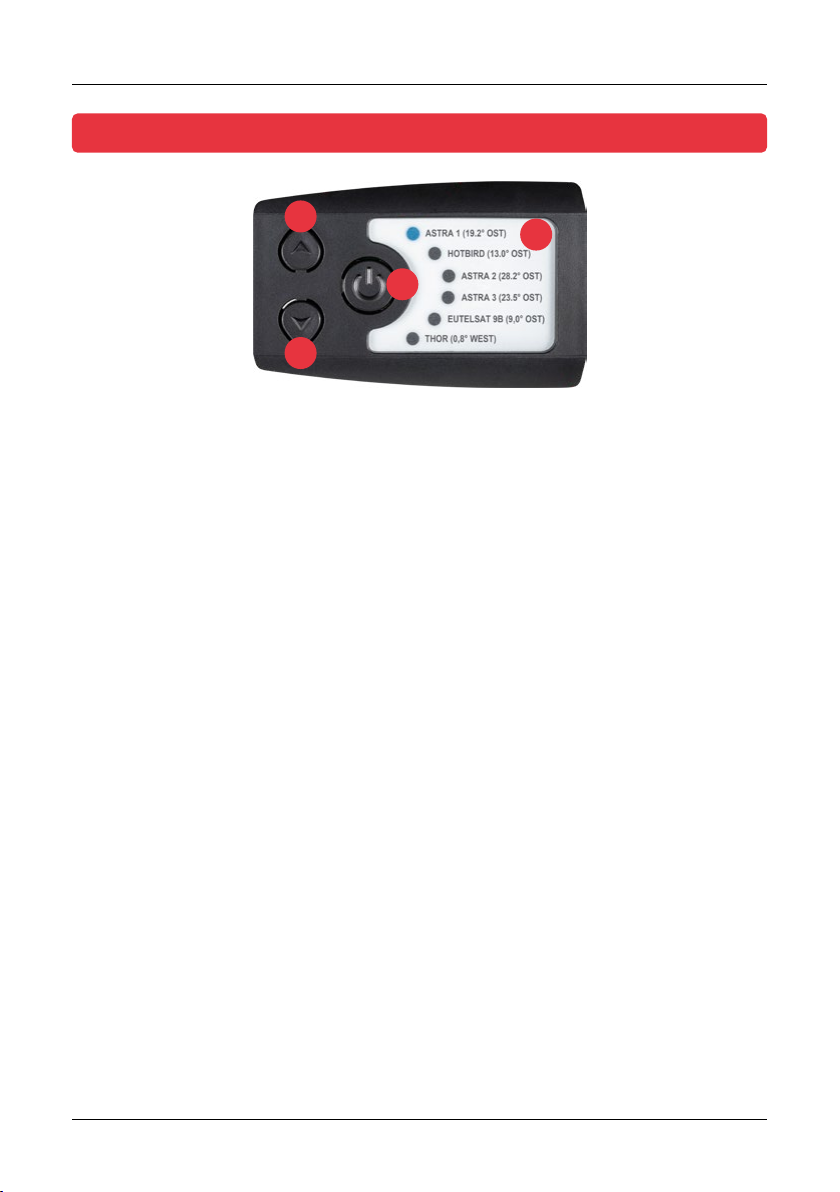

2.3 Bedienteil
1
2
3
4

1. Sorgen Sie für einen geeigneten Arbeitsplatz. Eine Garage oder Halle ist besser als
ein Platz im Freien. Die Umgebungstemperatur zur Montage muss zwischen +5°C
und max. +25°C liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeits-
vorschriften beim Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige
Arbeitshygiene.
2. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei
ungenügender oder zweifelhafter Dachstabilität ist ein ca. 2 mm starkes Blech mit ca.
100x 100cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei
Ihrem Fahrzeughersteller.
3. Prüfen Sie, ob alle Teile vorhanden sind.

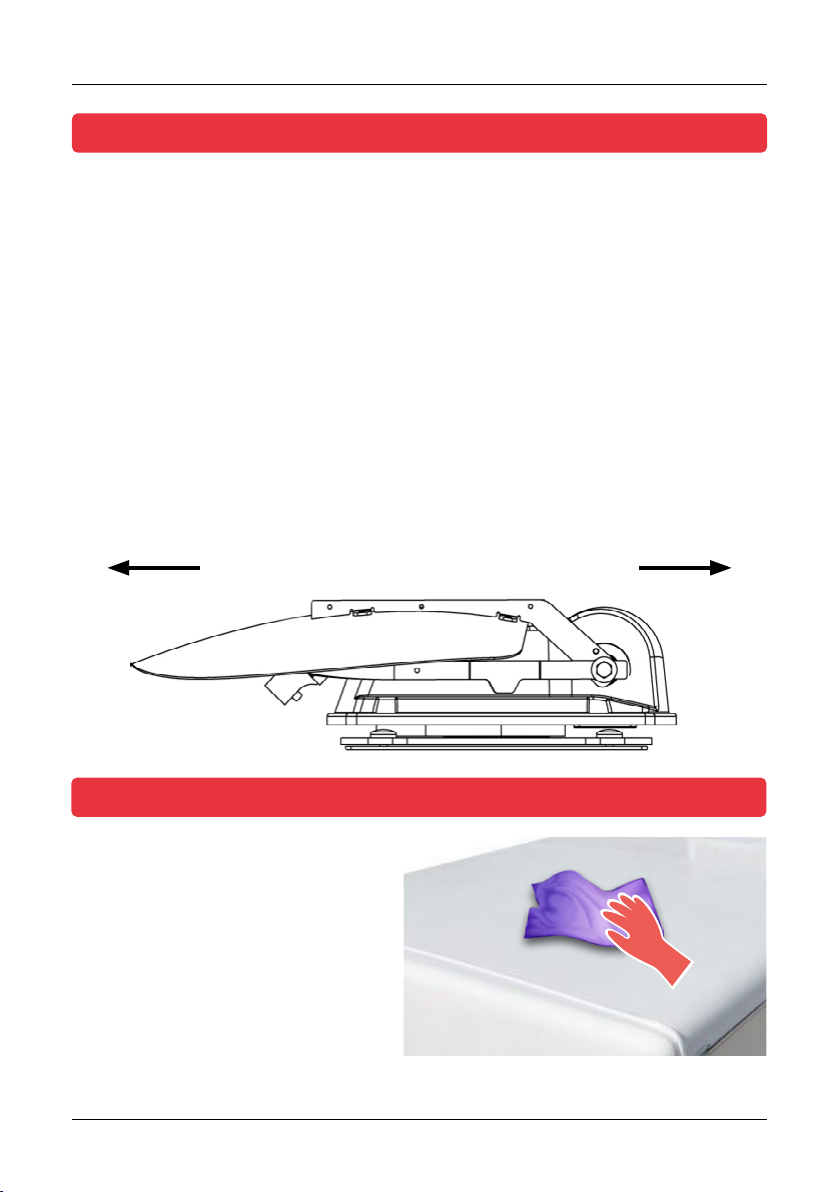

4. Setzen Sie die Antenne auf den späteren Montageplatz und richten Sie sie so aus, dass
der Spiegel und die LNB-Einheit in Richtung Heck des Fahrzeuges zeigen. Achten Sie
darauf, dass die Montagefläche eben ist und keine Dachaufbauten im Weg sind. Der
mindeste Abstand zu einer Klimaanlage sollte 30cm betragen.
5. Säubern Sie die Montagefläche
mit einem geeigneten Reiniger und
einem Vliestuch um Schmutz und
Unreinheiten zu entfernen.
FahrzeugfrontFahrzeugheck
3. Montage und Installation
06 DEUTSCH
3.1 Montage auf dem Dach des Fahrzeugs
Hinweis: Kleber und Reiniger sind nicht im Lieferumfang enthalten

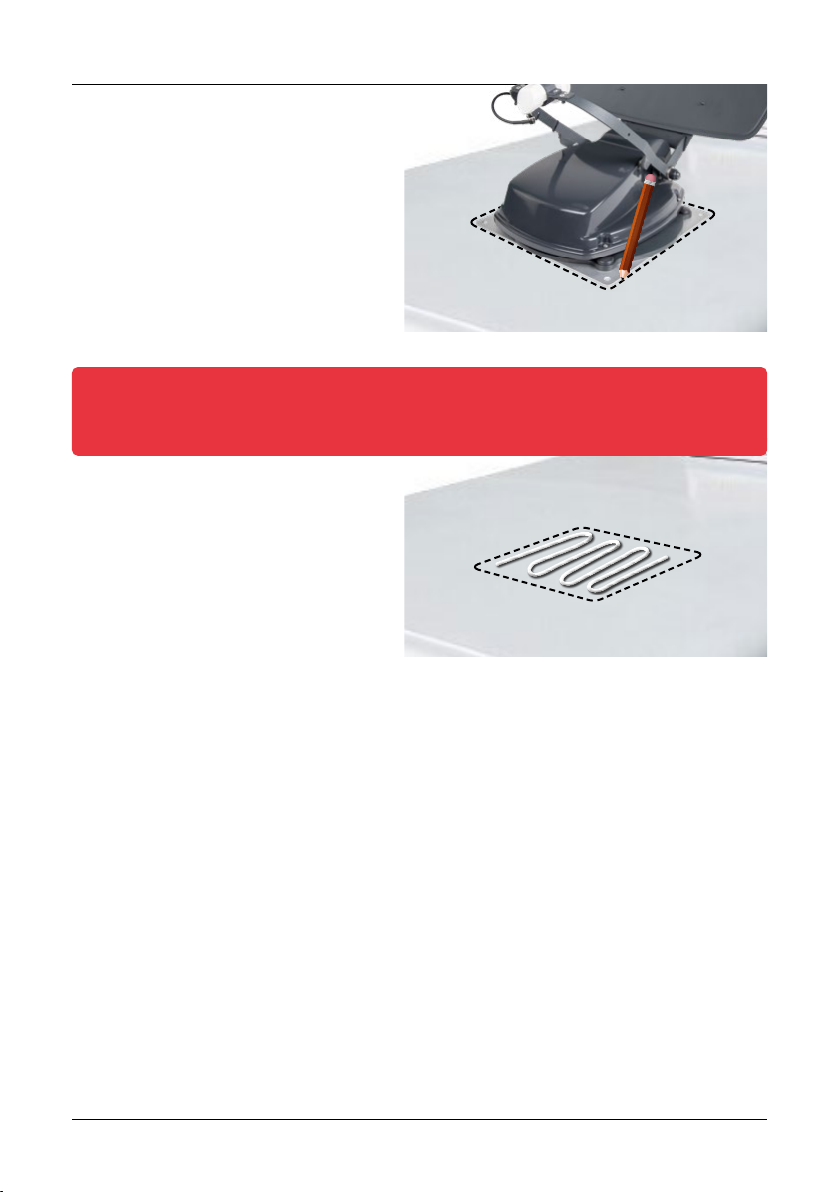

6. Zeichnen Sie anschließend den
Antennenfuß (Montageplatte) mit
einem Stift an.
7. Rauen Sie die gezeichnete Fläche mit
Schleifpapier (120er Körnung) leicht
an und säubern Sie die Fläche erneut
mit dem Reiniger und lassen Sie den
Reiniger ca. 10 Minuten ablüften.
ACHTUNG: Flächen anschließend
nicht mehr berühren!
1. Bereiten Sie den Kleber für die Mon-
tage vor.
2. Tragen Sie nun den Kleber auf die
Unterseite des Antennenfußes in
Schlangenlinien auf, damit der Kleber
bis ins Innere gut aushärten kann.
3. Setzen Sie nun sofort (innerhalb von
5 Minuten nach Kleberauftrag) die Antenne auf das angezeichnete Feld. Drücken Sie
den Fuß leicht und gleichmäßig an und fixieren Sie die Antenne, damit sie nicht verrut-
scht, z.B. durch ein Klebeband. Es müssen sich nach dem Andrücken noch mindestens
2mm Kleber zwischen Antennenfuß und Oberfläche befinden. Der Kleber ist nach
max. 48 Stunden bei +18°C und einer relativen Luftfeuchte von 50% ausgehärtet. Sollte
während der Montagezeit eine geringere Luftfeuchtigkeit herrschen, sprühen Sie nach
dem Verkleben in der Umgebung der Antenne immer wieder etwas Wasser in die Luft.
4. Entfernen Sie die evtl. ausgetretene Klebemasse sofort mit einer Spachtel o. ä. und
säubern Sie die verunreinigten Flächen mit dem Reiniger und einem Vliestuch.
5. Zur Sicherheit können Sie den Antennenfuß zusätzlich befestigen. Dazu bohren Sie
durch die vorhandenen Löcher im Antennenfuß in das Dach Ihres Fahrzeuges und
fixieren es durch eine Schraube mit Kontermutter. Damit der frisch verklebte Fuß nicht
verrutscht, warten Sie mit dieser Arbeit bis der Kleber ausgehärtet ist.
6. Nach der kompletten Montage und Aushärtung des Klebers, kann eine Silikonfuge um
den Antennenfuß gezogen werden.
07
3. Montage und Installation
DEUTSCH
3.2 Allgemeine Klebeanleitung
(Passende Produkte von Sika und Dekalin mit entsprechender Klebeanleitungen, sind im
Fachhandel erhältlich)

Falls keine vorhandene Dachdurchführung vorhanden ist, die genutzt werden kann,
suchen Sie eine geeignete Stelle (am besten im Windschatten hinter der Antenne)
auf dem Fahrzeugdach. Es ist darauf zu achten, dass das Eindringen von Wasser und
Feuchtigkeit (z.B. Regen oder Spritzwasser) im Bohrloch vermieden werden muss. Ach-
ten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um Signalverlust und eine
Beschädigung des Kabels zu vermeiden (kleinster Biegeradius max. 5-7 cm).
3. Montage und Installation
08 DEUTSCH
3.3 Montage der Dachdurchführung
Steuerkabel
(kommend von der Antenne)
Steuerkabel
(kommend vom Steuergerät)
LNB-Kabel
(kommend von der Antenne)
LNB-Kabel
(kommend vom Steuergerät)
F-Verbinder
Kabelverschraubung
Dichtung
1
2
4
3
5 6 7 8

09
3. Montage und Installation
DEUTSCH
3.4 Anschluss der Verbindungskabel
+–
Verbindungen auf dem Dach:
1. Verbinden Sie das LNB-Kabel (Nr. 1) und das LNB-Kabel (Nr. 2) mit dem F-Verbinder.
2. Verbinden Sie das Steuerkabel (Nr. 3) und das Steuerkabel (Nr. 4).
3. Schieben Sie beide Kabel vorsichtig durch die Öffnungen der Dachdurchführung.
4. Sind beide Kabel im Inneren der Dachdurchführung, drehen Sie die Kabelverschrau-
bung fest.
Anschluss der Stromversorgung:
Verbindungen im Inneren des Fahrzeugs:
1. Verbinden Sie das LNB-Kabel (Nr. 2) mit dem LNB-Eingang (Nr. 5) am Steuergerät.
2. Verbinden Sie das „kürzere“ LNB-Klabel mit dem Receiver bzw. TV.
3. Verbinden Sie das Bedienteil mit dem Eingang (Nr. 6) am Steuergerät.
4. Verbinden Sie das Steuerkabel mit dem Eingang (Nr. 7) am Steuergerät.
5. Verbinden Sie die Stromversorgung des Fahrzeugs mit dem Steuergerät (Nr. 8).
Sicherung
Fahrzeugbatterie
12~24 Volt DC
(rotes Kabel)
Zündungsplus
(blaues Kabel)
Erdung
(schwarzes Kabel)

4. Vorbereitungen der Inbetriebnahme
10 DEUTSCH

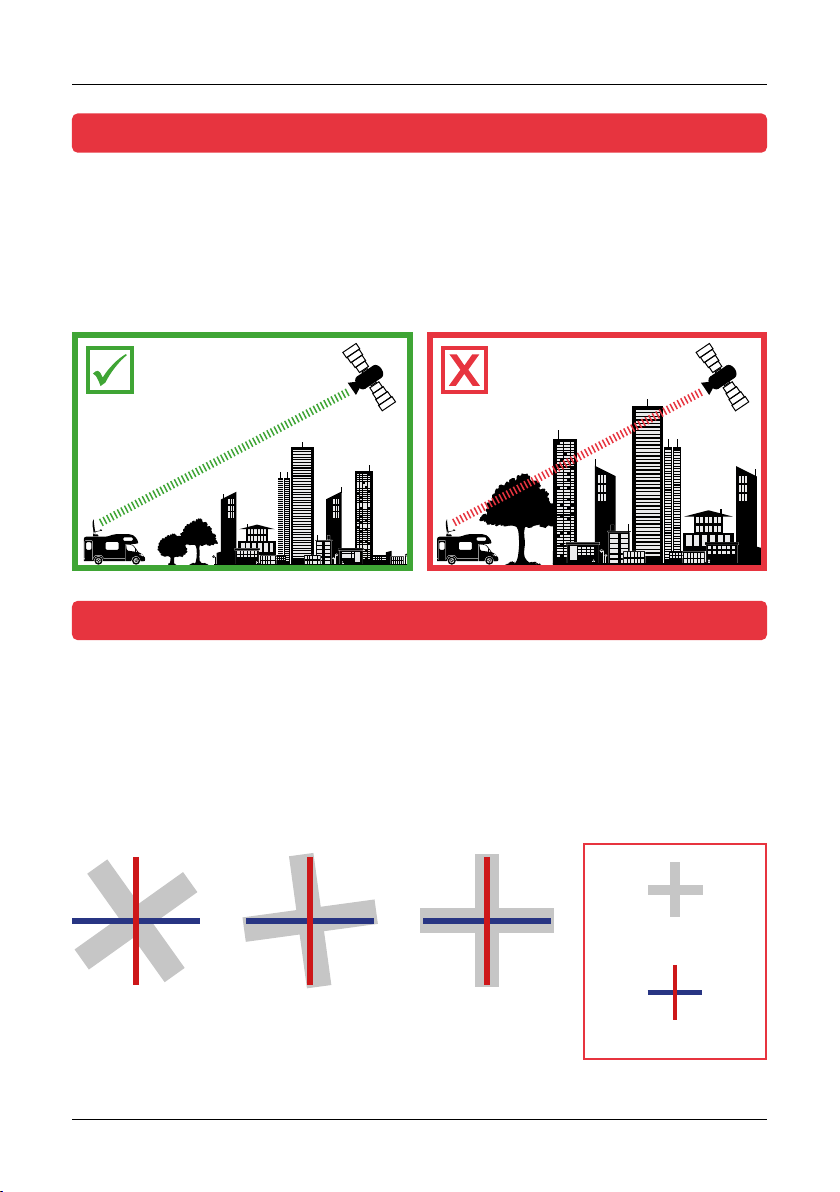

Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten
befinden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis
kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere
Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet
(das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder
einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt.
Signale in vertikaler (rot) und horizontaler (blau) Linie haben einen Versatz von genau
90º zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ihrem
Standort, ist es möglich, dass die Signale nicht genau vertikal und horizontal auf das
LNB treffen. Um dieses anzupassen, müssen Sie das LNB in die richtige Lage zu dem
ausgesendeten Signal bringen. Diese Anpassung am LNB wird als „Skew-Einstellung“
bezeichnet. Die folgende Abbildung zeigt Ihnen die optimale Einstellung des LNBs. Je
genauer die Übereinstimmung, desto besser der Empfang.
schlechter
Empfang
guter
Empfang
bester
Empfang
LNB Position
Satellitensignal
4.1 Wahl des Standorts
4.2 Manuelle Skew-Einstellung

11
4. Vorbereitungen der Inbetriebnahme
DEUTSCH
Sollten Sie sich in Mitteleuropa befinden, sind in der Regel keine Skew-Einstellungen
notwendig. Um die Skew-Einstellung anzupassen gehen Sie wie folgt vor:
Übersicht der Skew-Einstellwerte für europäische Hauptstädte
1. Lösen Sie die Schrauben
an der Unterseite des LNBs.
Land Stadt Astra 1 Astra 2 Astra 3 Hotbird Thor Eutelsat 9B
Bulgarien Sofia +11.4 +1.7 +6.8 +11.0 +24.0 +15.0
Dänemark Kopenhagen +2.5 -3.4 -0.4 -0.3 +9.1 +2,4
Finnland Helsinki +10.3 +5.2 +7.9 +6.8 +14.2 +9.0
Frankreich Paris -7.2 -13.9 -10.5 -9.2 +2.9 -5.8
Deutschland Berlin +2.6 -4.1 -0.7 +0.3 +10.8 +3.3
England London -7.8 -13.7 -10.7 -10.3 +0.6 - 7.1
Griechenland Athen +12.7 +1.3 +7. 3 +13.4 +28.1 +18.0
Ungarn Budapest +6.9 -1.3 +3.0 +5.6 +17.5 +9.1
Italien Rom -0.4 -9.8 -5.0 -0.6 +14.6 +3.9
Polen Warschau +8.4 +1.5 +5.1 +6.1 +16.2 +9.1
Portugal Lissabon -23.7 -30.2 -27.0 -25.3 -10.1 -21.2
Spanien Madrid -17.6 -24.8 -21.2 -18.7 -3.2 -14.5
Belgien Brüssel -4.8 -11.2 - 7. 9 - 7.0 +4.4 -4.1
Schweden Stockholm +6.4 +1.1 +3.8 +3.0 +11.0 +5.4
Schweiz Bern -3.8 -11.3 -7.5 -5.2 +7. 8 -1.4
Österreich Wien +4.5 -3.4 +0.7 +3.0 +15.0 +6.5
2. Öffnen Sie die
LNB-Abdeckung.
3. Lösen Sie die beide
Schrauben an der
LNB-Halterung.
4. Drehen Sie nun das LNB
nach links oder rechts
um die passende Grad-
zahl einzustellen.
5. Befestigen Sie anschlie-
ßend wieder die Schrau-
ben und schließen Sie die
LNB-Abdeckung.
+–

Vergewissern Sie sich zunächst, dass alle Verbindungen zwischen Antenne, Steuerge-
rät, Bedienteil und Receiver korrekt angeschlossen sind.
1. Schalten Sie das Steuergerät am Netzschalter ein.
2. Drücken Sie die Taste auf der Vorderseite des Bedienteils. Die LED des zuletzt
gewählten Satelliten leuchtet und die Antenne richtet sich auf.
3. Ist die Antenne aufgerichtet, wird automatisch nach dem gewählten Satelliten
gesucht.
4. Wurde der gewählte Satellit gefunden, beginnt die Feinabstimmung und die best-
mögliche Antennenposition zu bestimmen.
5. Sobald die Antenne den Satelliten eingeloggt hat, erscheint das Bild auf dem TV.
Hinweis: Achten Sie darauf, das der Receiver bzw. TV auf dem gewählten Satelliten
eingestellt ist (z. B. Astra 1, 19,2° Ost).
Möchten Sie einen anderen Satelliten wählen, genügt es die poder qTaste auf dem
Bedienteil zu drücken. Den jeweils gewählten Satelliten erkennen Sie an der LED auf
dem Bedienteil. Haben Sie den gewünschten Satelliten gewählt, sucht die Antenne
automatisch nach diesem.
Um das System auszuschalten und die Antenne einzufahren, müssen Sie die Taste
auf der Vorderseite des Bedienteils drücken. Ist die Antenne komplett eingefahren,
schaltet sich das System ab.
5.1 Das System in Betrieb nehmen
5.2 Einen anderen Satelliten wählen
5.3 Das System ausschalten
5. Inbetriebnahme
12 DEUTSCH

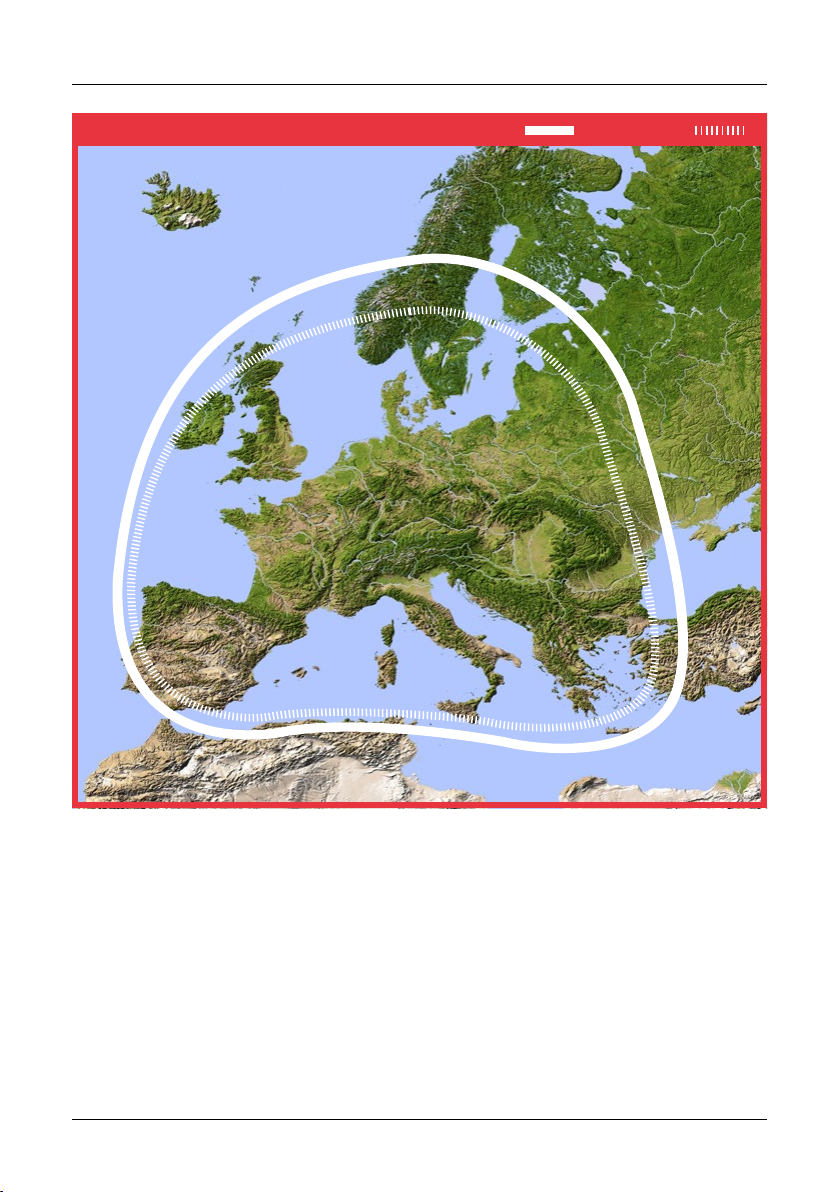

6. Empfangsreichweite
Hinweis: In den Randgebieten der Ausleuchtzone
kann es zu Empfangsstörungen kommen.
13
DEUTSCH
Astra Hotbird
Empfangsreichweite

7. Steuergung über die App
14 DEUTSCH
Zunächst müssen Sie die App herunterladen. Diese finden Sie
im AppStore und Google PlayStore unter folgendem Namen:
SatmexRemote
Bei der ersten Verwendung müssen
Sie das Steuergerät mit dem Mobilge-
rät koppeln. Hinweis: Dies ist nur bei
der ersten Verwendung nötig!
1. Öffnen Sie die SatmexRemote-App.
2. Um den Kopplungsmodus zu akti-
vieren halten Sie die Standby-Taste
( ) an der Vorderseite des Steuer-
gerätes gedrückt, bis ein Signalton
zu hören ist.
3. Warten Sie, bis Ihr Mobilgerät das
Steuergerät erkennt.
Hinweis: Achten Sie darauf, dass Sie
Bluetooth®an Ihrem Mobilgerät akti-
viert haben und Sie nur max. 5 Meter
vom Steuergerät entfernt sind!
4. Wenn der Kopplungsprozess
abgeschlossen ist, erscheint eine
Meldung auf dem Mobilgerät.
5. Sollte dier Verbindung nicht auto-
matisch hergestellt werden, drücken
Sie die -Taste in der App.
7.1 Installation der App auf dem Mobilgerät
7.2 Verbindung mit dem Steuergerät

7. Steuergung über die App
15
DEUTSCH
1. Ändert den ausgewählten Satelliten (hoch / runter).
2. Öffnet oder schließt die Antenne.
3. Öffnet die Seite „Konfiguration“.
4. Aktualisiert die Satellitenkonfigurationen (Firmware-Update), wenn verfügbar.
5. Zeigt die Satellitenparameter an.
6. Öffnen Sie das Menü für die manuelle Einstellung.
7. Synchronisation mit dem Steuergerät. Wenn das Bedienfeld an das Steuergerät
angeschlossen oder getrennt ist, ist eine Synchronisation erforderlich, um die Hard-
wareänderungen zu erkennen. Die Synchronisation ist auch notwendig, um Konfigu-
rationsänderungen zu erhalten, die über USB vorgenommen wurden.
8. Zeigt die Geräteinformationen an.
7.3 Erklärung der App
1
2
4
3
8
7
6
5

7. Steuergung über die App
16 DEUTSCH

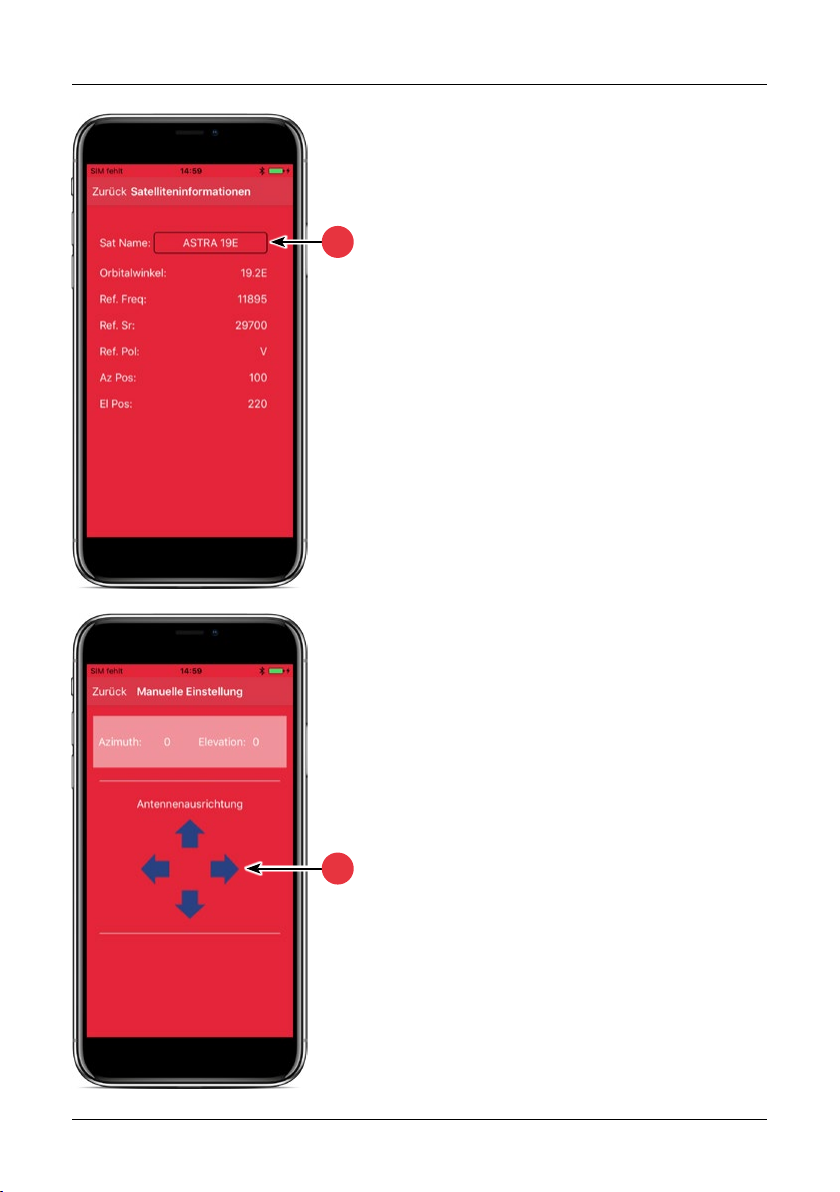

9. Wählen Sie den Satelliten aus, indem Sie
auf den Satellitennamen drücken. Die
Satelliteninformationen werden an-
schließend unten aufgelistet.
10.Drehen Sie im Menü „Manual Adjust-
ment“ die Antenne mit den Pfeilen nach
links und rechts für den Azimut (Dre-
hung), oder drehen Sie die Antenne mit
den Pfeilen nach oben und unten für die
Elevation (Neigung).
9
10

7. Steuergung über die App
17
DEUTSCH
11. Wenn Sie die App mit dem Steuergrät
trennen möchten, drücken Sie dieses
Feld. Anschließend können Sie sich mit
einem anderen bzw. neuen Steuergerät
koppeln.
12. Falls während dem Betrieb mit dem
System ein Fehler autritt, wird Ihnen hier
ein Fehlercode angezeigt.
11
12

8. Fehlerbehebung
Während dem normalen Betrieb zeigen die LEDs des Bedienteils an, welcher Satellit
gerade gewählt ist. Aber bei einem Fehler haben diese eine besondere Bedeutung, wie
im Folgenden beschrieben.
Das Bedienteil verfügt über mehrere Indikatoren, um Meldungen über unerwartete
oder fehlerhafte Zustände zu zeigen. Jede Meldung wird mit einem Alarmsignal vom
Bedienteil angezeigt und die jeweiligen LEDs werden hervorgehoben:
Fehler 1 (LED 1):
Höhengeberfehler beim Öffnen.
Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der Antennenseite.
Fehler 2 (LED 2):
Höhengeberfehler beim Schließen. Überprüfen Sie das Steuerkabel auf der Steuergerä-
teseite und auf der Antennenseite.
Fehler 3 (LED 1 + LED 2):
Die Antenne kann die Azimutschalter nicht zum gewünschten Zeitpunkt erreichen.
Überprüfen Sie, ob die Antenne auf ein Hinderniss stößt, die die Bewegung der Antenne
einschränkt.
Fehler 4 (LED 3):
Während des Betriebs, wenn der Azimut-Schließseitenschalter (bei 0 Grad) unter-
brochen wird. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der
Antennenseite.
Fehler 5 (LED 1 + LED 3):
Während des Betriebs, wenn der Azimut-Rücklaufschalter (bei 360 Grad) unterbrochen
wird. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der Antennen-
seite.
Fehler 6 (LED 2 + LED 3):
Während des Betriebs, wenn die Verbindung zum Frontschalter (bei 0 Grad) unter-
brochen wird. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der
Antennenseite.
Fehler 7 (LED 1 + LED 2 + LED 3):
Während des Betriebs, wenn die Verbindung zum hinteren Seitenschalter (bei 180 Grad)
unterbrochen wird ODER wenn das Steuerkabel nicht angeschlossen ist. Überprüfen
Sie, ob das Steuerkabel angeschlossen ist. Überprüfen Sie, ob es mit dem Steuergerät
verbunden ist.
18 DEUTSCH

8. Fehlerbehebung
Fehler 8 (LED 4):
Das LNB oder das LNB-Kabel ist nicht angeschlossen oder eines der beiden ist beschä-
digt. Überprüfen Sie, ob das LNB-Kabel an der Steuergeräteseite und der LNB-Seite
angeschlossen ist.
Fehler 9 (LED 1 + LED 4):
Smartsearch Antennenboard, Sensorboard oder GPS-Karte ist nicht angeschlossen
oder beschädigt. Überprüfen Sie, ob das Steuerkabel angeschlossen ist. Überprüfen Sie
auch die internen Stifte der Steuerkabelseite und der Steuergeräteseite auf Beschädi-
gungen.
Fehler 10 (LED 2 + LED 4):
Ausfall des Azimut-Motor-Encoders. Überprüfen Sie das Steuerkabel auf der Steuerge-
räteseite und auf der Antennenseite.
Fehler 11 (LED 1 + LED 2 + LED 4):
Ausfall des Azimut-Überstroms. Überprüfen Sie, ob die Antenne auf ein Hinderniss
stößt, das die Bewegung der Antenne behindert.
Fehler 12 (LED 3 + LED 4):
Ausfall des Elevation-Überstromausfall. Überprüfen Sie, ob die Antenne auf ein Hinder-
niss stößt, die die Bewegung der Antenne einschränkt.
Fehler 20:
Die Antenne kann den Satelliten nicht finden. Überprüfen Sie, ob eine neuere Firmware
der Antenne zur Verfügung steht (Transponder-Update). Eine aktuelle Firmware finden
Sie auf der Homepage „www.camping-first.de“. Überprüfen Sie, ob ein Gebäude, ein
Baum oder andere Hindernisse den Empfang mindern oder blockieren.
19
DEUTSCH

9. Firmware-Update
20 DEUTSCH
Von Zeit zu Zeit kommt es vor, dass die Firmware des Steuergerätes aktualisiert werden
muss (z. B. bei einer Frequenzänderung des Satellitenbetreibers oder einer allgemeinen
Verbesserung des Steuergerätes).
Die aktuelle Firmware finden Sie auf unserer Homepage www.camping-first.de
Wenn Frequenzänderungen von den Satellitenbetreibern vorgenommen wurden, wird
die App automatisch aktualisiert. Es wird in der App ein Hinweis erscheinen, dass Sie die
Antenne updaten sollten.
Achten Sie darauf, dass Sie am Mobilgerät Bluetooth®aktiviert haben und die Antenne
mit dem Mobilgerät verbunden ist.
Folgen Sie anschließend den Anweisungen in der App.
1. Kopieren Sie die Firmware-Datei auf einen ge-
eigneten USB Stick. Der USB Stick sollte auf
FAT32 formatiert sein und keine anderen Datei-
en beinhalten.
2. Vergewissern Sie sich, dass das Steuergerät am
Hauptschalter ausgeschaltet ist.
3. Stecken Sie den USB-Stick mit der neuen Firm-
ware in die USB-Buchse an der Vorderseite.
4. Schalten Sie nun das Steuergerät ein. Das Steu-
ergerät bootet und startet den Updatevorgang
automatisch. WICHTIG: Schalten Sie das Steu-
ergerät während dem Updatevorgang nicht
aus, um evtl. Schäden zu vermeiden!
5. Nach erfolgreichem Update schaltet sich das
Steuergerät aus und startet automatisch neu.
Der Updatevorgang ist nun beendet.
9.1 Update über einen USB-Stick
9.2 Update über das Smartphone oder Tablet
