Campo Equipment BLAZE 150E User manual

BLAZE 150E ELECTRIC FAN HEATER
PRODUCT MANUAL
Tested to: UL 2021-2009, CSA C22.2 No. 46-M1998 (R2006)
Report #367-S-05-2
IMPORTANT INSTRUCTIONS
READ AND UNDERSTAND THIS MANUAL BEFORE ASSEM-
BLING, STARTING OR SERVICING THE HEATER.
IMPROPER USE OF HEATER CAN CAUSE SERIOUS
INJURY.KEEP THIS MANUAL FOR FUTURE REFERENCE.
SAVE THESE INSTRUCTIONS
FOR PROFESSIONAL USE ONLY
1

BLAZE150E(480V and600V) OPERATING INSTRUCTIONS
MANUAL
Suitable for Indoor or Outdoor Installation / Unvented / Unattended Type
GENERAL HAZARD WARNING:
•FAILURE TO COMPLY WITH THE PRECAUTIONS AND
INSTRUCTIONS PROVIDED WITH THIS HEATER, CAN
RESULT IN DEATH, SERIOUS BODILY INJURYAND
PROPERTY LOSS OR DAMAGE FROM HAZARDS OF
FIRE, EXPLOSION, BURNS ASPHYXIATION, OR
ELECTRICAL SHOCK
•ONLY PERSONS WHO CAN UNDERSTAND AND
FOLLOW THE INSTRUCTIONS SHOULD USE OR
SERVICE THIS HEATER.
•IF YOU NEED ASSISTANCE OR HEATER
INFORMATION SUCH AS AN INSTRUCTIONS
MANUAL, LABEL, ETC. CONTACT THE
MANUFACTURER
•WARNING: FIRE, BURN, INHALATION AND
EXPLOSION HAZARD, KEEP SOLID
COMBUSTIBLES, SUCH AS BUILDING
MATERIALS, PAPER, OR CARDBOARD, A SAFE
DISTANCE AWAY FROM THE HEATER AS
RECOMMENDED BY THE INSTRUCTIONS
•NEVER USE THE HEATER IN SPACES WHICH DO OR
MAY CONTAIN VOLATILE OR AIRBORNE
COMBUSTIBLES, OR PRODUCTS SUCH AS GASOLINE
SOLVENTS, PAINT THINNER, DUST PARTICLES OR
UNKNOWN CHEMICALS
•WARNING: NOT FOR HOME OR
RECREATIONAL VEHICLE USE
2

•EXTREME CAUTION IS NECESSARY WHEN ANY HEATER
IS USED BY OR NEAR CHILDREN OR INVALIDS AND WHEN-
EVER THE HEATER IS LEFT OPERATING AND UNATTENDED.
•DO NOT OPERATE ANY HEATER AFTER IT MALFUNCTIONS.
DISCONNECT POWER AT SERVICE PANEL AND HAVE HEATER
INSPECTED BY A REPUTABLE ELECTRICIAN BEFORE REUSING.
•TO DISCONNECT HEATER, TURN CONTROLS TO OFF, AND TURN
OFF POWER TO HEATER CIRCUIT AT MAIN DISCONNECT PANEL.
•DO NOT INSERT OR ALLOW FOREIGN OBJECTS TO ENTER ANY
VENTILATION OR EXHAUST OPENING AS THIS MAY CAUSE AN
ELECTRIC SHOCK OR FIRE, OR DAMAGE THE HEATER.
•USE THIS HEATER ONLY AS DESCRIBED IN THIS MANUAL. ANY
OTHER USE NOT RECOMMENDED BY THE MANUFACTURER MAY
CAUSE FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS.
•PREVENT A POSSIBLE FIRE, DO NOT BLOCK AIR INTAKES OR
EXHAUST IN ANY MANNER.
•STORE HEATER IN A CLEAN DRY AREA WHEN NOT IN USE.
WARNING: HEATER MUST BE PROPERLY INSTALLED BEFORE IT IS USED
3

Introduction
You have just received a Blaze 150 E (480V or 600V) 150kW Electric Construction Heater manufactured by
Campo Equipment Co. Ltd.
Use: The Blaze 150 E Electric Construction Heater is designed for temporary heat only. The heater maybe
installed indoors or outdoors and used to bring 100% outdoor air,or heat and re-circulate building air. The
Blaze 150 E is designed to heat large spaces, buildings and machines without worrying about on site fuel.
Quality:The Blaze 150 E is built with the highest quality of components, giving our
Customers the confidence they deserve in a Ecoblaze product.
Convenience:The Blaze 150 E gives our customers the flexibility of a 60kW/90kW/150kW heat setting.
The heater is equipped with a variable speed drive that controls fan speeds and provides
optimum temperature rise by adjusting blower output at each heat setting. Colour coded Cam
Lock power connections for easy installation. A remote thermostat option is available.
Safety
NOTE :
Wiring procedures and connections shall be in accordance with the national and local codes having
jurisdiction.
Always verify that you have proper voltage supply.(480V or 600V—depending on
the which version you have purchased) It is important to check the wiring
connections inside the heater before plugging in the Cam Locks.
Use a meter to measure volt supply to each cam lock.
CAUTION:
Work on the internal systems should only be attempted by an authorized service
representative and only when power has been disconnected and cannot be
reconnected to the heater.
Grounding
The heater is supplier with a cam lock system with a grounding connection and is indicated with a "G"
on the cam lock panel. It is very important to double check that all grounding connections are properly
secure.
The appliance, when installed, must be electrically grounded in accordance with local codes, or in the absence of local codes with
the
National Electrical Code, ANS/NFPA 70; or the Canadian Electrical Code, CSA C22.1
4

Clearance to Combustibles
This heater is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. Keep
combustible materials, such as furniture, pillows, bedding, papers, clothes, etc. and curtains at
least 15 feet (4.6 m) from the front of the heater and keep them away from the sides and rear.
The discharge temperature of these units may reach very high temperatures. Maintain minimum
distance from combustible materials as follows:
MINIMUM CLEARANCES
Top to Combustibles
6” (152 mm)
Sides to Combustibles
6” (152 mm)
Bottom to Combustibles
6” (152 mm)
Discharge End to Combustibles
15’ ( 4.6 m )
5

MAINTENANCE
Before cleaning, make sure the power has been turned off at the circuit breaker panel and that the
heating element of the heater is cool
1 Every heater should be inspected before each use, and at least annually by a
qualified service person
2 The appliance must be kept clear and free from combustible materials,
gasoline and other flammable vapors, and/or liquids
3 The flow of ventilation air must not be obstructed. Be sure to check the fan assembly and
ensure the motor and blade are operating properly
4 Compressed air may be used to keep components free of dust and dirt
build up.
WARNING
Any non-routine maintenance must be performed by an authorized service representative.
Pre-Start Checklist
1 Heater must be level and lockable wheels must be in the locked position
2 Make sure fan switch and heat selection switch are in the “OFF”
position.
3 Make sure the air intake is free from any obstruction(s)
4 Make sure the heater outlet is free from any obstruction(s)
5 Make sure the heater is properly grounded
6 Check power supply voltage and amps.
6

START UP INSTRUCTIONS
1 Determine power source-480V or 600V(confirm power source is correct for version of Blaze
150 E that you have purchased)
2 Remove top cover and inspect all wiring
(once complete, secure top cover to heater using the same hardware)

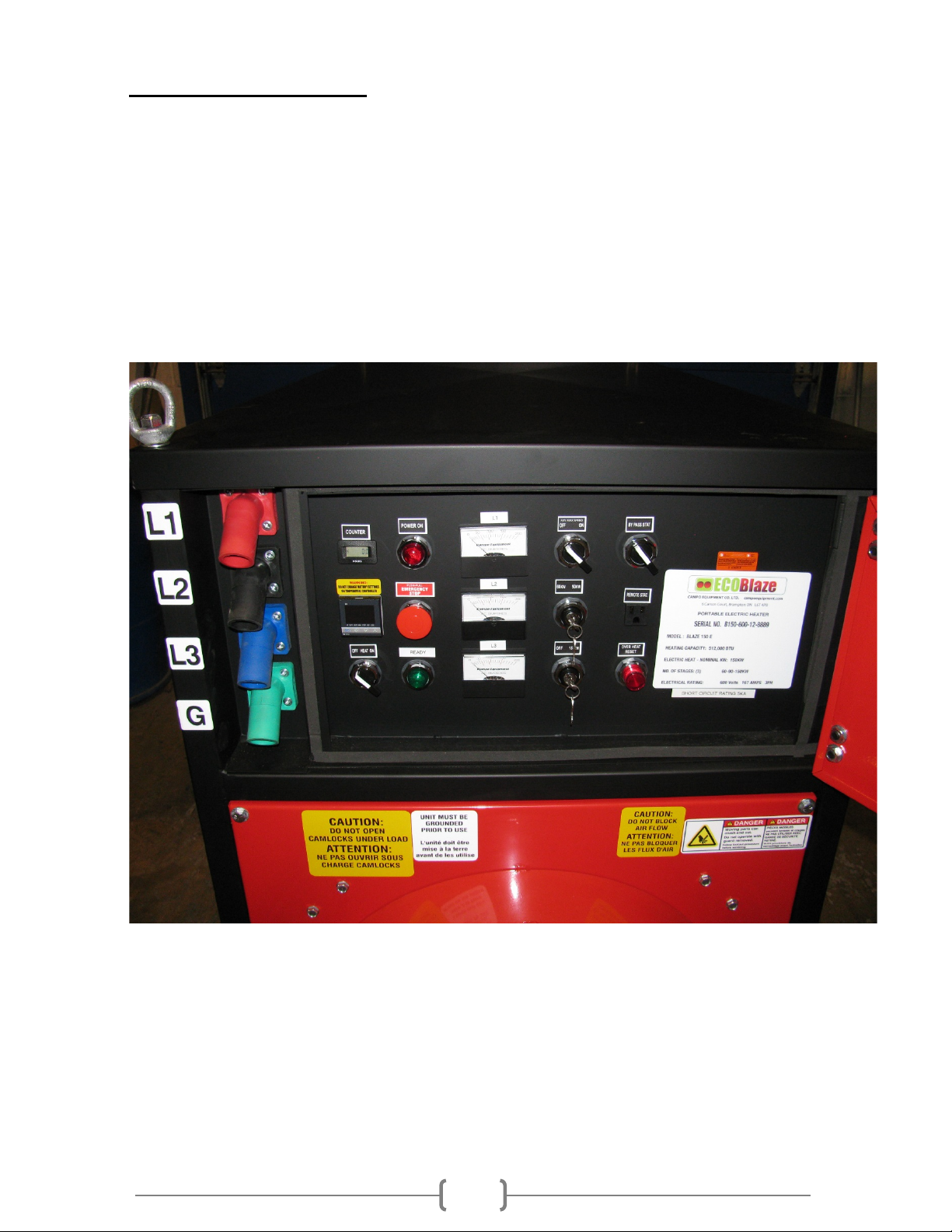

3 Connect Flanged Cam locks to female cam locks
(colour coded) Connect cam locks as follows:
RED L1
BLACK L2
BLUE L3
Ground G
3PHASEUNITCONNECTION
4 Turn on power supply
5 Pull "Emergency Stop" button to the out position
6 Determine "Bypass" or “Remote Stat”(if remote, set desired temperature)
7 Turn Heat on/off switch to the "ON" position
(The blower will start and heater elements will start to heat up)
7

8 Turn on heater settings as desired
(150kW= 60kW & 90kW combined)
CAUTION; Failure to have proper air flow will cause heater to shut
down, it is imperative to maintain proper air flow.
NOTE:
The red light should come on and air should be pushed through the outlet
port. Check to see that only the red light is on.
Variable Speed Drive is pre-set for optimum air flow/
temperature rise. Based on “Heat Setting” selection, blower
will adjust speed. See Chart below:
TEMPERATURE SETTINGS
HEAT SETTING
BTU/Hr.
CFM
TEMP.RISE
150kW
512,000
14,500
220F+
90kW
307,000
10,000
220F+
60kW
205,000
7,000
180F
FAN ONLY
0
14,500
N/A
SHUTDOWN
1 Move heat ON/OFF control setting to the "OFF" position
2 When cooling fan shuts down you may shut off power source
3 Shut off power source
4 Disconnect all power sources
5 Store heater
8

HEATER TECHNICAL SPECIFICATIONS
MODEL
BLAZE 150 E
PowerRequirements
Available in 480V or 600V
MAXIMUMINPUT(KW)
512,000btu
BLOWER
10H.P.
480V 600V
T
EMPERATURE RISE (aboveambient)
60KW
180F
90KW
220F
150KW
220F
A
MP DRAW
60KW
87AMPS 66 AMPS
90KW
138AMPS 99 AMPS
150KW
196AMPS 167 AMPS
INLETSIZE
OU
TLETSIZE
(
Designedfor20"Dia.Ducting)
DI
MENSIONS
HXLXW (
IN.)
W
EIGHT
AIR CIRCULATION
24” Dia.
20"Dia.
68 X 31.5 X 56
760LBS
14,500
CFM
9

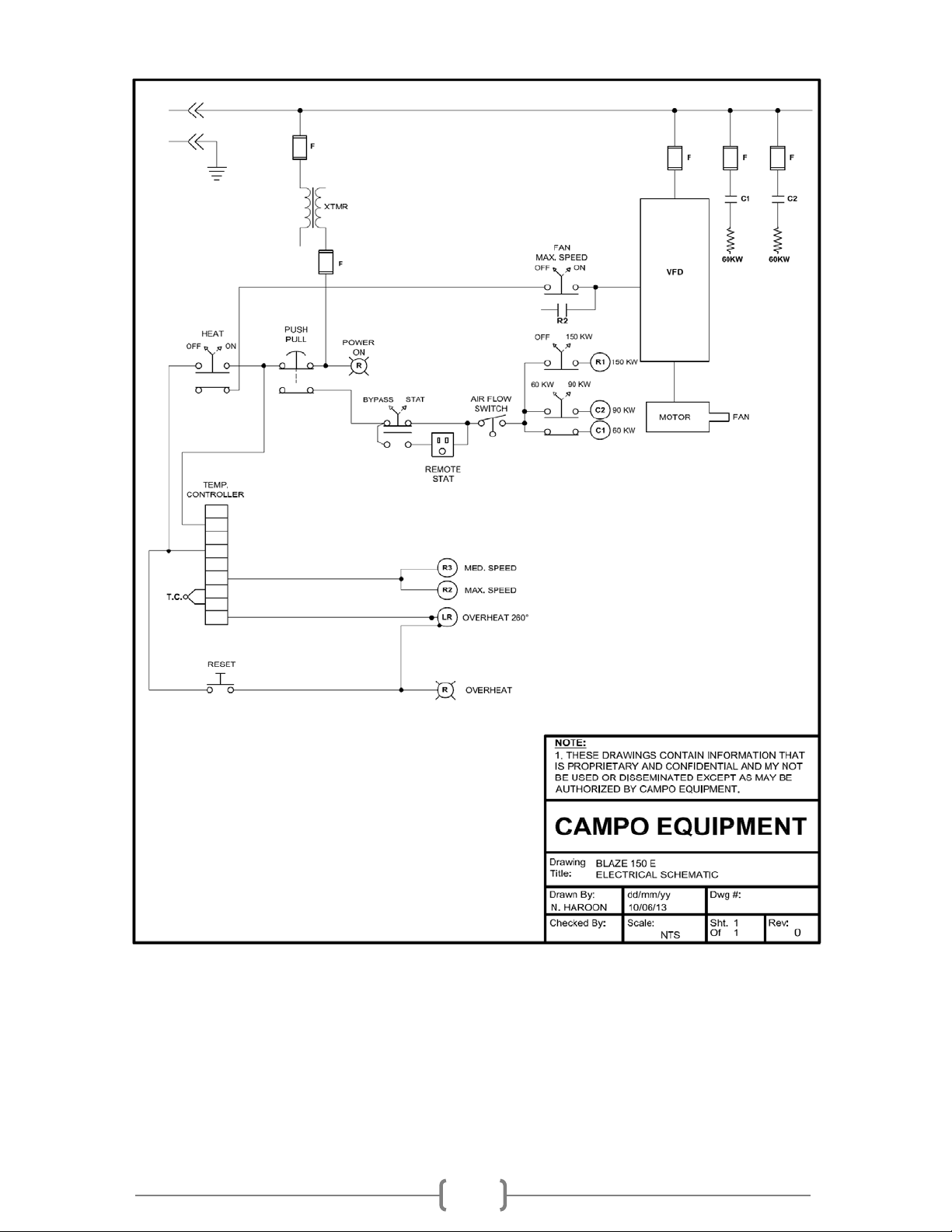

10

BLAZE 150E Parts List (for 480V and 600V versions)
Part Number
Part Description
150-88931
480 Volt 60+90 Element
150-88933
480 Volt VFD
150-88934
480 Volt Fan and Motor assembly
150-88898
600 Volt 60+90 Element
150-88900
600 Volt VFD
150-88901
600 Volt Fan and Motor assembly
150-88899
Flow Switch
150-88922
Ammeters
150-88924
Temperature Controller
150-88927
RED Cam-lock male
150-88928
BLACK Cam-lock male
150-88929
BLUE Cam-lock male
150-88930
GREEN Cam-lock male
150-88897
Casters with brakes
11

ECOBLAZE
CAMPO EQUIPMENT CO. LTD.
1-866-323-0042
www.campoequipment.com
12

BLAZE 150E VENTILATEUR DE CHAUFFAGE ÉLECTRIQUE
MANUEL DU PRODUIT
Testé à: UL 2021-2009, CSA C22.2 No. 46-M1998 (R2006)
Reportage #367-S-05-2
INSTRUCTIONS IMPORTANTS
LISEZ ET COMPRENEZ CE MANUEL AVANT L'ASSEMBLAGE,
AVANT DE COMMENCER OU AVANT L'ENTRETIEN DU
CHAUFFAGE. MAUVAISE UTILISATION DE CHAUFFAGE PEUT
PROVOQUER DES BLESSURES GRAVES CONSERVER CE
MANUEL POUR FUTURE RÉFÉRENCE
CONSERVER CES INSTRUCTIONS
POUR USAGE PROFESSIONNEL
13

BLAZE150E(480V and600V)MODE D'EMPLOI DU MANUEL
Convient pour Installation Intérieur ou Extérieur / Non Ventilé / Sans Surveillance
RISQUE GÉNÉRAL AVERTISSEMENT:
•LA DÉFAILLANCE D'UN DE SE CONFORMER À DES
PRÉCAUTIONS ET INSTRUCTIONS FOURNIES AVEC LE
CHAUFFAGE, PEUT ENTRAÎNER LA MORT, DES
BLESSURES GRAVES ET PERTE DE BIENS OU
DOMMAGES DE RISQUES D'INCENDIE, EXPLOSION,
BURNS, L'ASPHYXIE OU UN CHOC ÉLECTRIQUE
•SEULE UNE PERSONNE QUI PEUT COMPRENDRE ET
SUIVRE LES INSTRUCTIONS DOIVENT UTILISER OU
ENTRETENIR CET APPAREIL
•SI VOUS DEVEZ ASSISTANCE OU SI VOUS AVEZ
BESOIN D'INFORMATIONS SUR LE CHAUFFAGE
COMME UN MANUEL D'INSTRUCTIONS, ETIQUETTE,
ETC. CONTACTER LE FABRICANT
•ATTENTION: RISQUE D'INCENDIE, DE BRÛLURE,
L'INHALATION ET D'EXPLOSION, GARDER LES
COMBUSTIBLES SOLIDES (COMME LES
MATÉRIAUX DE CONSTRUCTION, PAPIERS,
CARTONS) UNE DISTANCE DE SÉCURITÉ PAR LE
CHAUFFAGE EN TANT INDIQUÉ DANS LES
INSTRUCTIONS
•N'UTILISEZ JAMAIS L'APPAREIL DANS UN ESPACE
QUI CONTIENNENT OU PEUVENT CONTENIR DES
SUBSTANCES COMBUSTIBLES AÉRIENNE OU
INSTABLES,OU DANS UN ESPACE QUI CONTIENNENT
DE PRODUITS COMME SOLVANTS DE L'ESSENCE,
DES DILUANTS, DES PARTICULES DE POUSSIÈRE OU
PRODUITS CHIMIQUES INDÉTERMINÉS
•ATTENTION: PAS POUR LA MAISON OU DES
VÉHICULES RÉCRÉATIFS
14

•EXTRÊME PRUDENCE EST NÉCESSAIRE LORSQUE L'APPAREIL EST
UTILISÉ PRÈS DES ENFANTS OU UTILISÉ PAR UNE PERSONNE
AVEC UN HANDICAP ET OÙ L 'APPAREIL EST EN MARCHE ET
LAISSÉ SANS SURVEILLANCE
•NE PAS UTILISER DE CHAUFFAGE QUI A MAL FONCTIONNÉ.
COUPER LE COURANT AU PANNEAU DE SERVICE ET OBTENIR UN
ELECTRICIEN RÉPUTÉ POUR INSPECTER LE CHAUFFAGE EN
AVANT DE RÉUTILISER
•POUR DÉCONNECTER CHAUFFAGE, TOURNER LES COMMANDES
SUR OFF, PUIS COUPER L'ALIMENTATION DE CIRCUIT DE
CHAUFFAGE DANS LES PRINCIPAUX PANNEAU DE COUPURE
•NE PAS METTRE EN D'OBJETS ÉTRANGERS DE PÉNÉTRER DANS
LES VENTILATION OU OUVERTURE AIR, CAR CELA PEUT
PROVOQUER UNE ÉLECTROCUTION OU D'INCENDIE ÉLECTRIQUE
OU ENDOMMAGER L'APPAREIL
•UTILISER L'APPAREIL COMME DÉCRIT DANS CE MANUEL. AUCUNE
AUTRE UTILISATION NON RECOMMANDÉE PAR LE FABRICANT
PEUT CAUSER UN INCENDIE, DE CHOC ÉLECTRIQUE OU DE
BLESSURES
•POUR ÉVITER UN INCENDIE, NE PAS OBSTRUER LES ENTRÉES ET
SORTIES D'AIR EN AUCUNE MANIÈRE.
•LORSQU'IL N'EST PAS UTILISÉ, RANGEZ L'APPAREIL DANS UN
ENDROIT PROPRE ET SEC
AVERTISSEMENT: CHAUFFAGE DOIT ÊTRE INSTALLÉ CORRECTEMENT
AVANT DE L'UTILISER
15

Présentation
Vous venez de recevoir un Blaze 150 E (480V ou 600V) Chauffe Construction Électrique 150kW Fabriqués
par Campo Equipment Co. Ltd
The Utilisation: Le Blaze 150 E Chauffe- Construction électrique est conçu pour le chauffage temporaire. Le
chauffage à l'intérieur ou à l'extérieur peut être installé et utilisé pour amener 100 % d'air extérieur, ou de la
chaleur et de re-circulation de l'air du bâtiment. Le Blaze 150 E est conçu pour chauffer de grands espaces,
les bâtiments et les machines sans se soucier de carburant du site.
Qualité: Le Blaze 150 E est construit avec la plus haute qualité des composants, donnant à notre
Les clients de la confiance qu'ils méritent dans un produit Ecoblaze.
Commodité: Le Blaze 150 E donne à nos clients la flexibilité d'un réglage de chaleur 60kW/90kW/150kW.
Le dispositif de chauffage est équipé d'un variateur de vitesse qui contrôle la vitesse des ventilateurs et
permet l'élévation de température optimale en réglant la sortie du ventilateur à chaque réglage de chaleur.
Code couleur des connexions électriques de came de verrouillage pour une installation facile. Une option de
thermostat à distance est disponible.
Sécurité
REMARQUE:
Procédures de câblage et les connexions doivent être en conformité avec les
réglementations locales et nationales compétentes. Vérifiez toujours que vous avez
tension d'alimentation correcte ( 480V ou 600V- selon la version que vous avez
acheté). Il est important de vérifier les connexions à l'intérieur de l'appareil avant de
brancher les verrous à came.
Utilisez un mètre pour mesurer la tension d'alimentation de chaque came de
verrouillage.
ATTENTION:
Les travaux sur les systèmes internes ne devrait être tentée par un représentant de
service autorisé et uniquement lorsque l'alimentation a été débranchée et ne peut
pas être reconnecté à l'appareil de chauffage.
Échouage
Le chauffage est fournisseur d'un système de verrouillage à came avec une connexion de mise à la terre et
est indiquée par un "U" sur le panneau de verrouillage de came. Il est très important de vérifier que toutes les
connexions à la terre sont correctement sécurisé.
L'appareil, une fois installé, doit être mis à la terre conformément aux codes locaux ou, en l'absence de codes locaux
avec le Code National Électrique, ANS/NFPA 70; or le code Canadien Électrique, CSA C22.1
16

Dégagements aux combustibles
Ce chauffage est chaude lors de son utilisation. Pour éviter les brûlures, ne laissez pas la peau nue toucher
les surfaces chaudes. Gardez matériaux combustibles, tels que meubles, oreillers, literie, papiers,
vêtements, etc et les rideaux à au moins 15 pieds (4,6 m) du devant de l'appareil et gardez-les à distance
des côtés et l'arrière. La température de sortie de ces unités peut atteindre de très hautes températures.
Maintenir une distance minimum de matériaux combustibles comme suit:
DÉGAGEMENTS
Haut de combustibles
6” (152 mm)
Côtés aux combustibles
6” (152 mm)
Bottom aux combustibles
6” (152 mm)
Décharge fin aux combustibles
15’ ( 4.6 m )
17

ENTRETIEN
Avant le nettoyage, s'assurer que le courant a été coupé au panneau de disjoncteurs et que
l'élément de chauffage du chauffage est fraîche
5 Chaque chauffage doit être inspecté avant chaque utilisation, et au moins
annuellement par une personne qualifiée
6 L'appareil doit être gardé propre et libre de matériaux combustibles,
d'essence ou d'autres vapeurs inflammables et / ou liquides
7 Le flux d'air de ventilation ne doit pas être obstrué. N'oubliez pas de vérifier le ventilateur et
s'assurer que le moteur et la lame fonctionnent correctement
8 Air comprimé peut être utilisé pour garder les composants libres de
poussière et de saleté.
AVERTISSEMENT
Tout entretien non-routine doit être effectuée par un représentant de service autorisé.
Liste de Vérification Avant Commencer
7 Chauffe-eau doit être de niveau et roues verrouillable doit être en position verrouillée
8 S'assurer que l'interrupteur du ventilateur et le commutateur de sélection de la
chaleur sont en position "OFF
9 Assurez-vous que la prise d'air est exempt de toute obstruction(s)
10 Assurez-vous que la sortie du réchauffeur est libre de tout obstacle (s)
11 Assurez-vous que l'appareil est correctement mis à la terre
12 Vérifiez la tension d'alimentation et ampères.
18

Instructions de Démarrage
1 Déterminer la source d'alimentation 600V-480V ou (confirmer source d'alimentation est
correcte pour la version de Blaze 150 E que vous avez acheté)
2 Retirez le couvercle supérieur et inspecter tout le câblage (Quand il est fait, sécuriser le
capot supérieur pour chauffage utilisant le même matériel)
3 Connectez serrures à came brides de serrures de sexe féminin (code couleur) serrures à
came branchez comme suit:
Rouge L1
Noir L2
Bleu L3
Terre G
3PHASEUNITCONNECTION
9 Allumez l'alimentation
10 Bouton "Emergency Stop" Tirer à la position sur
11 Déterminer "Bypass" ou "Stat à distance" (si distant, régler la température
souhaitée)
12 Baisser le feu interrupteur marche / arrêt à la position "ON"
19

(Le ventilateur démarre et éléments de chauffage va commencer à chauffer)
13 Turn on heater settings as desired
(150kW= 60kW & 90kW combined)
ATTENTION: Si vous ne pas avoir une bonne circulation d'air cela va provoquer que le
chauffage à l'arrêt, il est impératif de maintenir la circulation de l'air.
REMARQUE:
La lumière rouge devrait s'allumer et l'air doit être poussé à travers l'orifice de
sortie. Vérifiez que seule la lumière rouge est allumée.
Variateur de vitesse est pré-réglé pour un débit d'air optimal / élévation de
température. Basé sur "Réglage Heat" sélection, souffleur régler la vitesse. Voir
tableau ci-dessous:
REGLAGES DE TEMPERATURE
Réglage de Chaleur
BTU/Hr.
CFM
TEMP.RISE
150kW
512,000
14,500
220F+
90kW
307,000
10,000
220F+
60kW
205,000
7,000
180F
FAN SEULEMENT
0
14,500
N/A
ARRÊT
6 Déplacer la chaleur contrôle ON/OFF réglage de la position «OFF»
7 Lorsque le ventilateur de refroidissement s'arrête vous pouvez couper la source
d'alimentation
8 Couper la source d'alimentation
9 Débranchez toutes les sources d'énergie
10 Magasin chauffage
20
