Canarm GSQ-D Series Parts list manual

GSQ-SERES
USER MANUAL
2015.11.28 PAGE 1 OF 10
2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6v6
1 [phone]
GSQ-D SERIES
DIRECT DRIVE GALVANIZED SQUARE INLINE BLOWER
OPERATION INSTRUCTIONS AND PARTS MANUAL
MODELS: GSQ105-D, GSQ120-D, GSQ135-D, GSQ150-D, GSQ165-D AND GSQ180-D
READ AND SAVE THESE INSTRUCTIONS
The purpose of this manual is to aid in the proper installation and operation of the blowers. These
instructions are intended to supplement good general practices and are not intended to cover detailed
instruction procedures.
IT IS THE RESPONSIBILITY OF THE PURCHASER TO ASSURE THAT THE INSTALLATION AND
MAINTENANCE OF THIS EQUIPMENT IS HANDLED BY QUALIFIED PERSONNEL.
Inspect all shipments carefully for damage. THE RECEIVER MUST NOTE ANY DAMAGE ON THE
CARRIER’S BILL OF LADING AND FILE A CLAIM IMMEDIATELY WITH THE FREIGHT COMPANY.

GSQ-SERES
USER MANUAL
2015.11.28 PAGE 2 OF 10
2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6v6
1 [phone]
GENERAL SAFETY
1. All electrical work must be done in accordance with all applicable electrical codes by a qualified
electrician.
2. Prior to wiring ensure the power supply is locked in the OFF position and that the motor
nameplate voltage matches the supply voltage.
3. Do not install or operate this fan in an environment where combustible materials, gases or
fumes are present.
4. Caution: the fan contains rotating parts and electrical service. Appropriate safety precautions
should be taken during installation, operation and maintenance.
5. Before starting the unit, ensure the wheel rotates freely.
6. Check and tighten where necessary all nuts, bolts & set screws prior to fan start up (as some
may have loosened during shipment).
7. Follow all applicable national, state/provincial and local codes, all of them will supersede this
manual.
8. Failure to follow the safety instructions in this manual may cause serious injury or death due
to electrical shock or high speed rotating parts.

GSQ-SERES
USER MANUAL
2015.11.28 PAGE 3 OF 10
2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6v6
1 [phone]

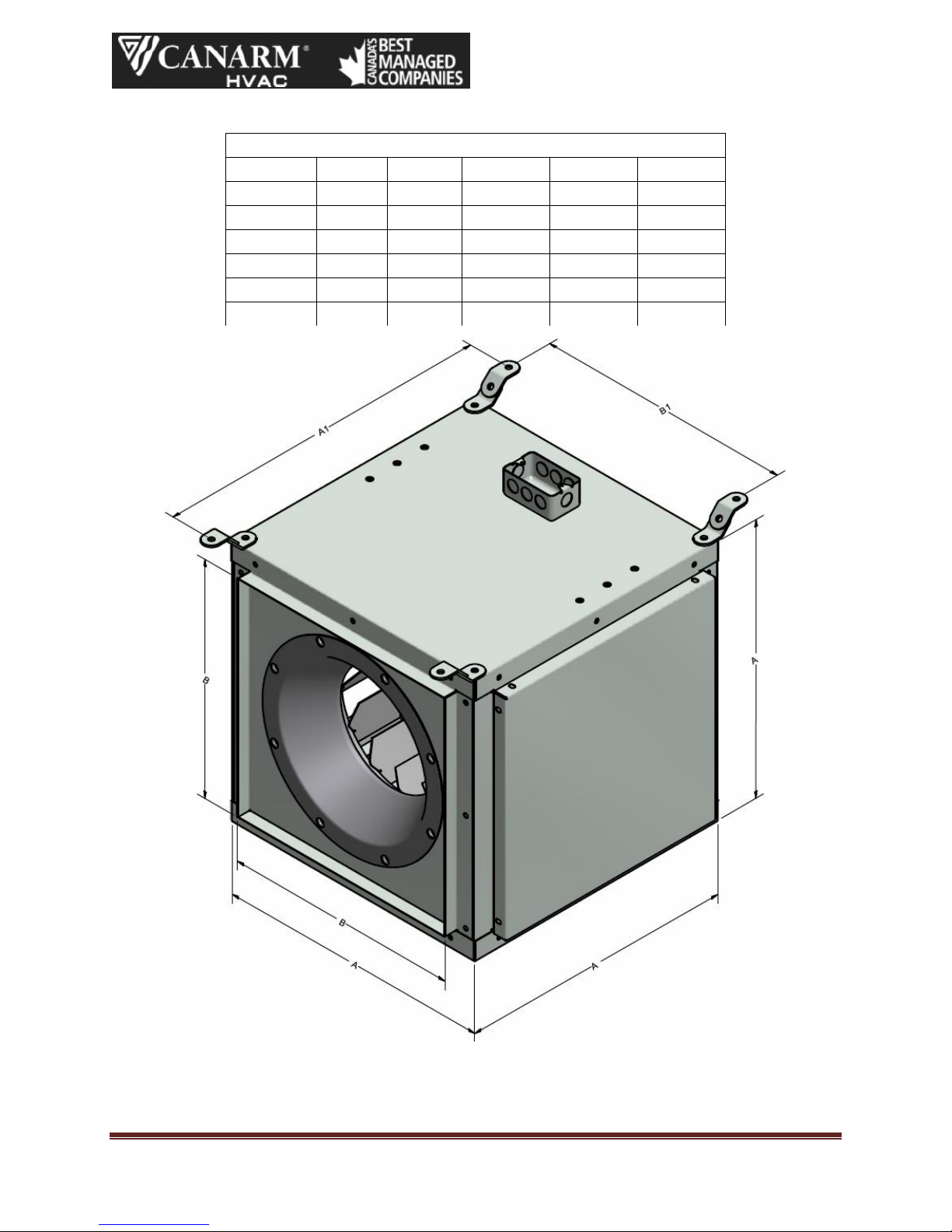

DIMENSION & COMPONENT
Dimensions (inches)
Model
A
B
A1
B1
H
GSQ105-D
16
14
18 3/16
18 3/16
17 13/16
GSQ120-D
20
17
22 3/16
22 3/16
21 13/16
GSQ135-D
22
18 3/4
24 3/16
24 3/16
23 13/16
GSQ150-D
24 1/2
20 7/8
26 11/16
26 11/16
25 5/16
GSQ165-D
26
23
28 3/16
28 3/16
27 13/16
GSQ180-D
28 5/8
25 3/8
30 13/16
30 13/16
30 7/16

GSQ-SERES
USER MANUAL
2015.11.28 PAGE 4 OF 10
2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6v6
1 [phone]
INSTALLATION
The 8 brackets provided in parts bag could accommodate different mounting direction/style, either base
or suspension mounting.
Suspension mounting: move the mounting brackets to desired corners using the hardware provided,
secure the unit to 4 customer provided suspension rods.
Base mounting: move the mounting brackets to desired corners using the hardware provided, secure
the unit to the base. Vibration isolators (available as accessory) are recommended for both suspension
and base mount to provide quiet operation.

GSQ-SERES
USER MANUAL
2015.11.28 PAGE 5 OF 10
2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6v6
1 [phone]

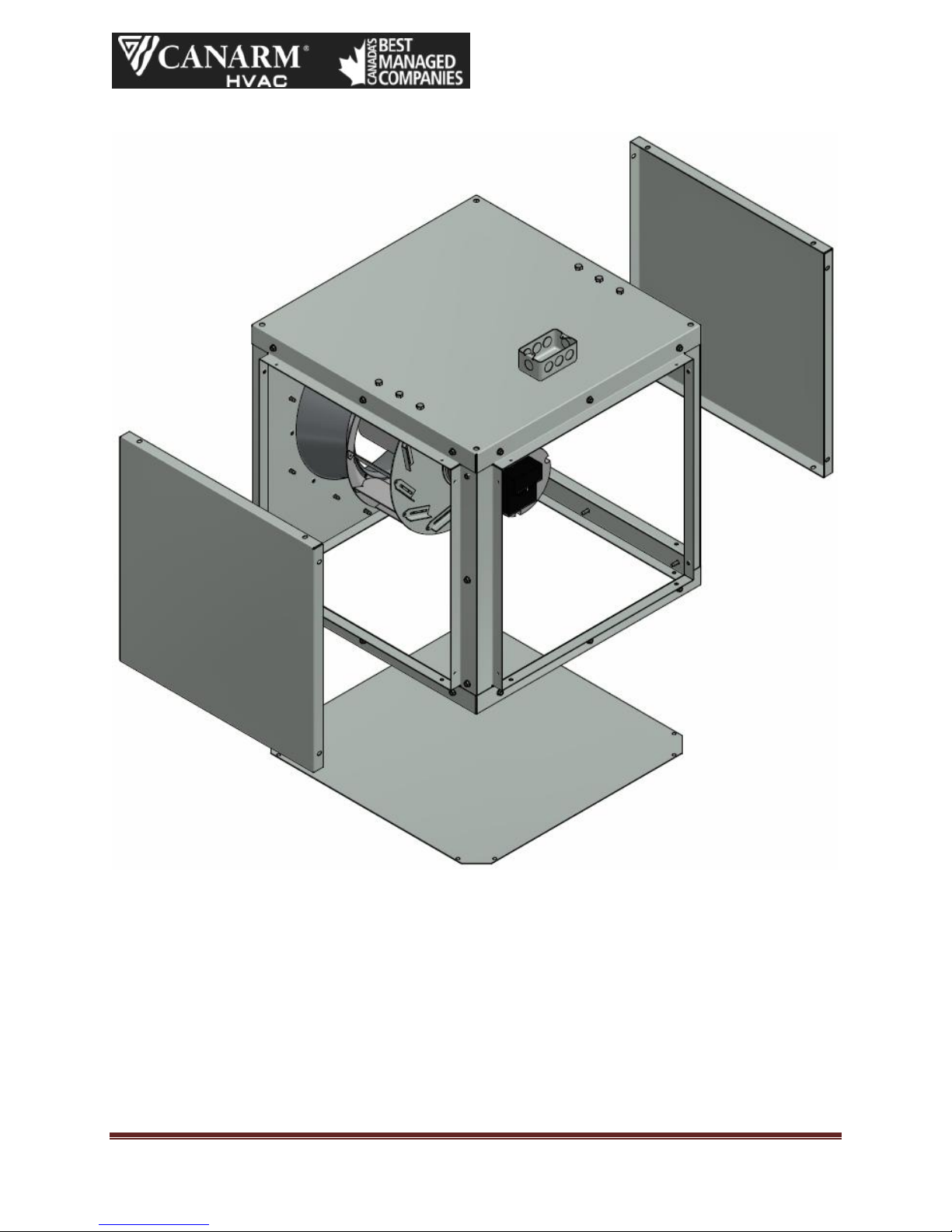

In order to change the direction of discharge, relocate the access door to leave desired direction open.

GSQ-SERES
USER MANUAL
2015.11.28 PAGE 6 OF 10
2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6v6
1 [phone]

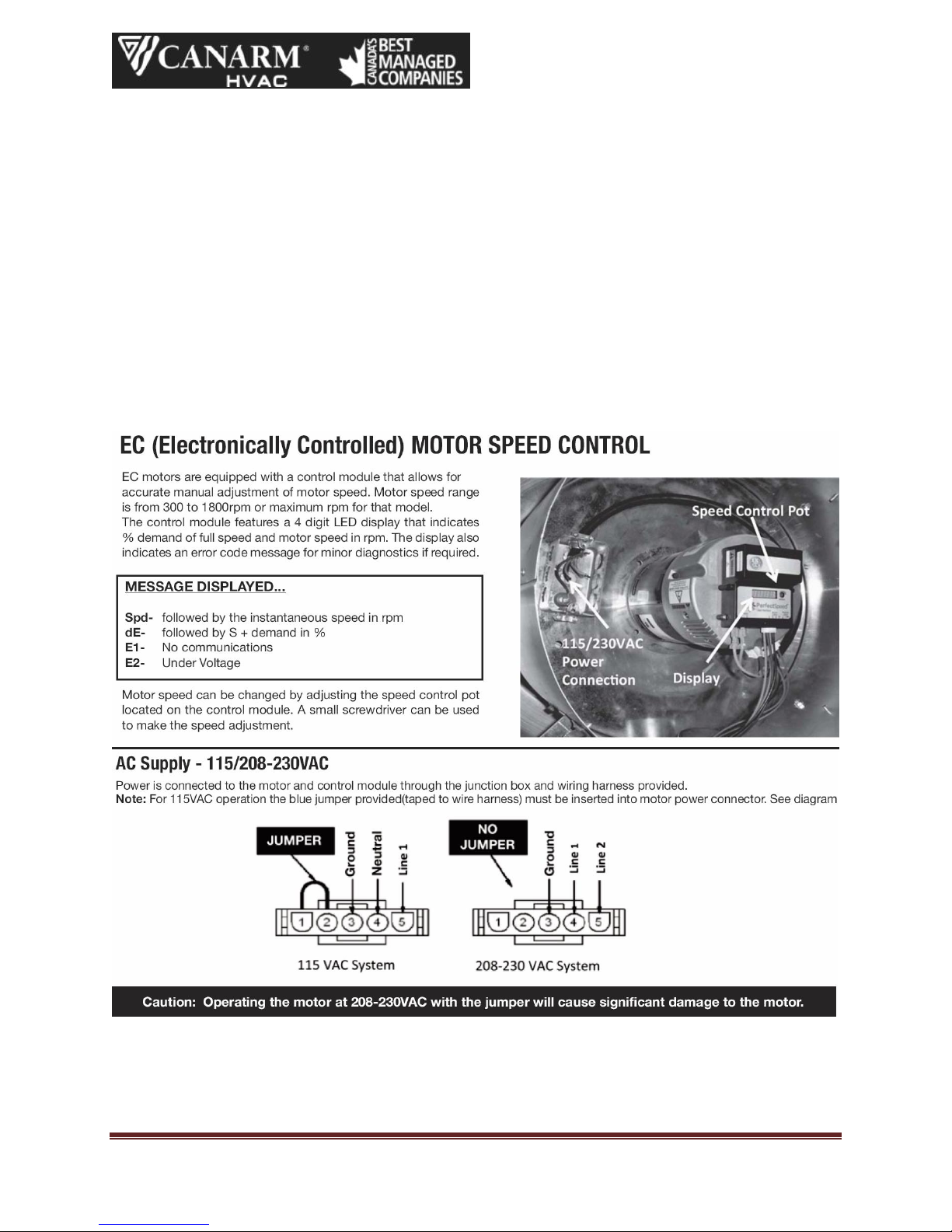

STANDARD WIRING INSTRUCTION
1. A qualified electrician in accordance with all local and National Electrical Codes should
do all wiring.
2. Ensure power supply is disconnected and locked out prior to making electrical
connections.
3. Excess wire must be restrained in order to prevent it from entering the pulley, shaft or
wheel rotating area.
4. Disconnect switches are recommended and should be located near the fan in order to,
swiftly cut off power in case of an emergency and maintain complete control of the
power source.
5. Follow the wiring diagram on the motor nameplate.

GSQ-SERES
USER MANUAL
2015.11.28 PAGE 7 OF 10
2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6v6
1 [phone]
PRE-START INSPECTION
1. Lock out all power sources.
2. Inspect all fasteners and set screws and tighten as required.
3. Confirm power source voltage and motor voltage are the same and that the motor is
wired correctly.
4. Rotate the wheel to ensure that neither the fan blade nor the belts come into contact
with the housing.
5. Inspect the fan and the ductwork to ensure they are free of debris.
6. Check to ensure that all guards and accessories are securely mounted.
START-UP
Turn the fan on and inspect for the following:
1. Direction of rotation.
2. Improper motor amperage.
3. Excessive vibration.
4. Unusual noise.
If a problem is discovered shut off the fan and refer to the section on troubleshooting to
discover the cause of the problem. The fan should be inspected after 30 minutes, 8 hours and
24 hours of operation to ensure all fasteners are tight and belts are properly tensioned and
aligned.

GSQ-SERES
USER MANUAL
2015.11.28 PAGE 8 OF 10
2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6v6
1 [phone]
MAINTENANCE
Disconnect and secure to the OFF position all electrical power to the fan prior to inspection or
servicing. Failure to comply with this safety precaution could result in
serious injury or death.
1. Ventilator should be checked at least once a year. For critical or
severe applications a routine check every two to three months is
suggested.
2. A periodic inspection of all fasteners should be
carried out to ensure they have not loosened due to
vibration. Particular attention should be paid to
fasteners attaching the wheel to the shaft.
FAN TROUBLE SHOOTING
WARNING: Make sure the unit is not capable of operation during reparation.
Problem
Possible Issue
Solution
Excessive
noise/vibration
Wheel rubbing inlet
Adjust wheel, loosen set screw(s) and
move the wheel, acquiring clearance
between inlet and wheel, then re-
tighten set screw(s)
Wheel unbalance
Check wheels for debris or dirt build up
and clean when necessary
Object in rotation area or
housing
Remove object
Motor compartment loose
Re-tighten the fasteners
High Horsepower
Wrong wheel rotation
Re-wire the motor to change direction of
rotation
Improper duct system
Re-size ductwork
Fan does not
operate
Malfunction of electrical supply
Check supply voltage, fuse and switch
Malfunction of motor
Check wiring and overload protector
Motor
overload/overheat
Wrong wheel rotation
Re-wire the motor to change direction of
rotation
Reduced airflow
Damper Malfunction
Check opening side of back draft
damper, check operation status of
controlled damper
Wrong wheel rotation
Re-wire the motor to change direction of
rotation
Improper Duct System
Check obstruction of duct in the duct or
dirty filter

GSQ-SERES
USER MANUAL
2015.11.28 PAGE 9 OF 10
2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6v6
1 [phone]

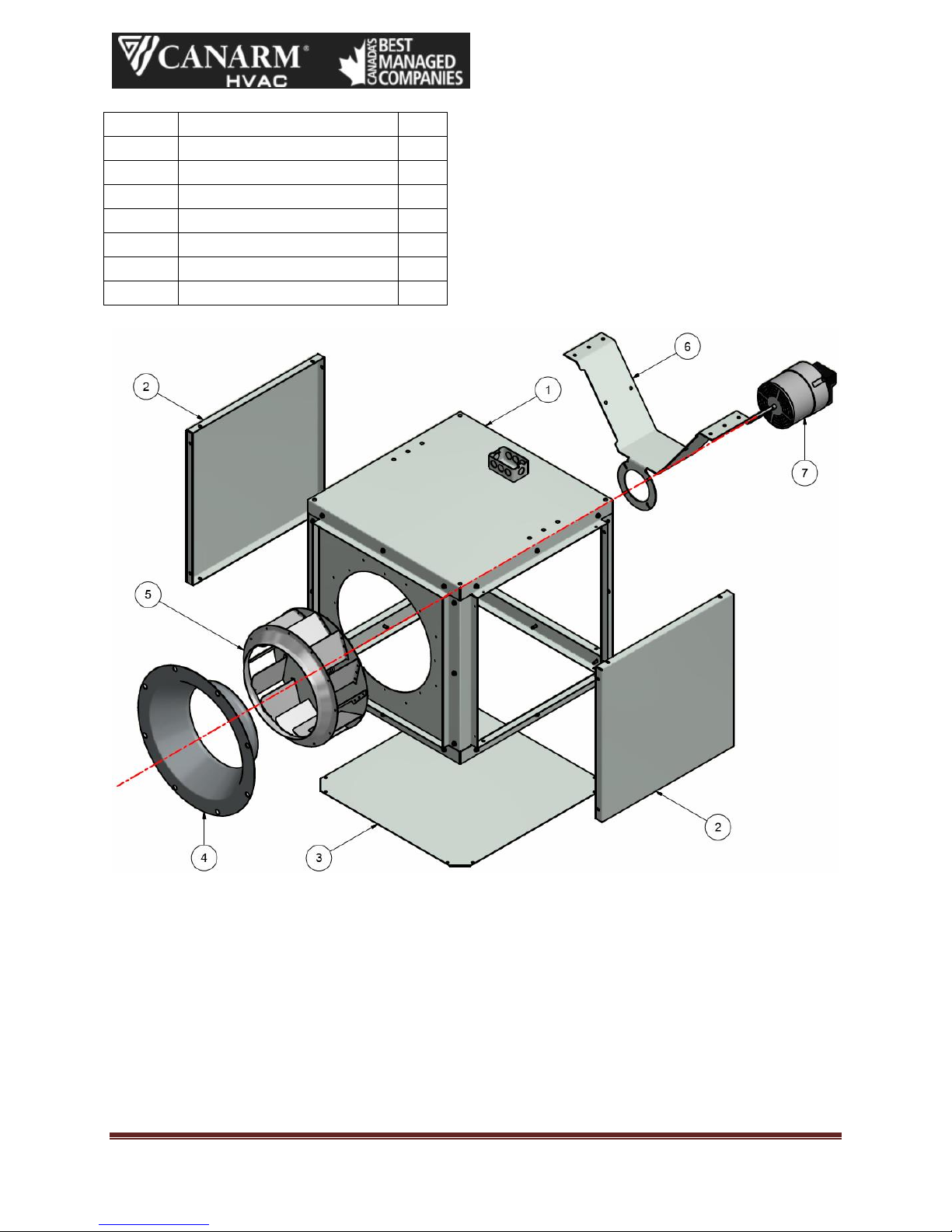

ITEM #
DESCRIPTION
QTY
1
Cabinet
1
2
Access door
2
3
Bottom cover
1
4
Inlet
1
5
Wheel
1
6
Motor mount*
1
7
Motor*
1
*: 48 T-bolt EC motor is shown, others may differ.

GSQ-SERES
USER MANUAL
2015.11.28 PAGE 10 OF 10
2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6v6
1 [phone]
Warranty
CANARM Ltd. warrants every new fan to be free of defects in material and workmanship to the
extent that, within a period of one year from the date of purchase CANARM Ltd. shall either
repair or replace at CANARM’s option, any unit or part thereof, returned freight prepaid, and
found to be defective.
This warranty does not include any labour or transportation costs incidental to the removal and
reinstallation of the unit at the user’s premises.
Components repaired or replaced are warranted through the remainder of the original
warranty period only; it is null and void in case of alteration, accident, abuse, neglect, and
operation not in accordance with instructions.
NOTICE: No warranty claims will be honored by CANARM Ltd. unless prior authorization is
obtained.

2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6V6
1 [phone]
SÉRIE GSQ-D
MANUEL
11-28-2015 PAGE 1

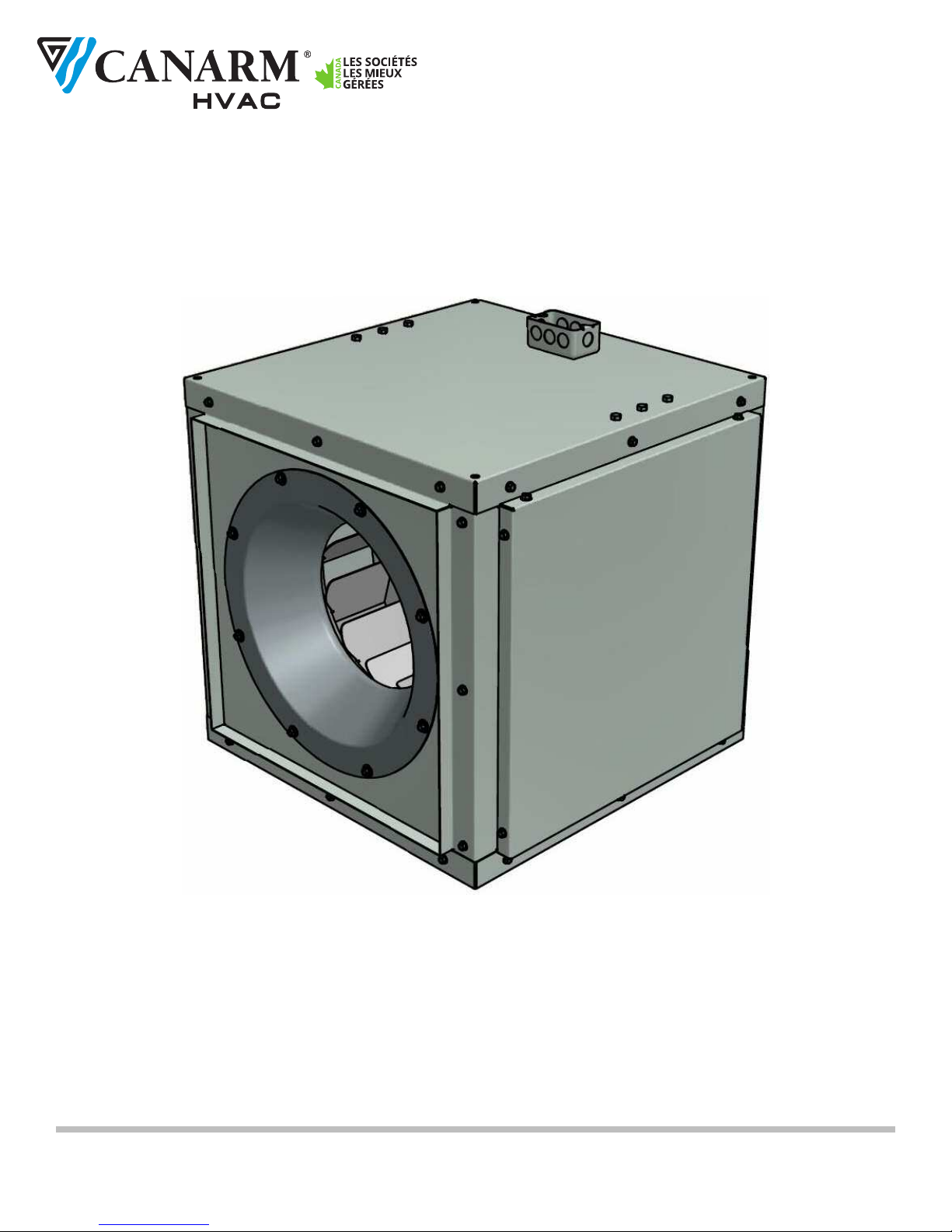

SÉRIE GSQ-D
SOUFFLEUR GALVANISÉ CARRÉ EN LIGNE À ENTRAÎNEMENT DIRECT
MANUEL D’OPÉRATION ET LISTE DES PIÈCES
MODÈLES : GSQ105-D, GSQ120-D, GSQ135-D, GSQ150-D, GSQ165-D ET GSQ180-D.
LISEZ ET GARDEZ CE MANUEL.
Le but de ces instructions est d’assurer une installation et une opération adéquate de ce souffleur. Ce manuel est complémentaire
à une utilisation normale et générale du produit et n’est pas conçu pour couvrir une procédure spécifique ou détaillée.
C’ES LA RESPONSABILI É DE L’ACHE EUR DE S’ASSURER QUE L’INS ALLA ION E L’OPÉRA ION DE CE
ÉQUIPEMEN SOIEN FAI ES PAR UNE PERSONNE QUALIFIÉE. Faîtes l’inspection lors de la réception de l’unité. SI
VOUS CONS A EZ UN DOMMAGE, À L’EMBALLAGE OU L’UNI É, VOUS DEVEZ NO ER CE DOMMANGE SUR LE
CONNAISSEMEN DU RANSPOR EUR.

2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6V6
1 [phone]
SÉRIE GSQ-D
MANUEL
11-28-2015 PAGE 2
Tout travail électrique doit être effectué conformément à tous les codes électriques applicables par un électricien qualifié.1
Avant le câblage, assurez-vous que l’alimentation est verrouillée en position OFF et que la tension indiquée sur la plaque2
signalétique du moteur correspond à la tension d’alimentation.
N’installez pas ou n’utilisez pas ce ventilateur dans un environnement où des matériaux combustibles, des gaz ou des3
vapeurs sont présents.
Attention : le ventilateur contient des pièce mobiles et un service électrique. Des précautions de sécurité appropriées doivent4
être prises lors de l’installation, le l’utilisation et de l’entretien.
Avant de démarrer l’appareil, assurez-vous que la roue tourne librement.5
Vérifiez et resserrez si nécessaire tous les écrous, boulons et vis de réglage avant le démarrage du ventilateur (certains6
peuvent s’être desserrés pendant le transport).
Suivez tous les codes nationaux, provinciaux et locaux applicables. Tous remplaceront ce manuel.7
Le non-respect des consignes de sécurité de ce manuel peut entraîner des blessures graves, voire mortelles, dues à un choc8
électrique ou à des pièces rotatives de grande vitesse.
SÉCURI É GÉNÉRALE

2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6V6
1 [phone]
SÉRIE GSQ-D
MANUEL
11-28-2015 PAGE 3

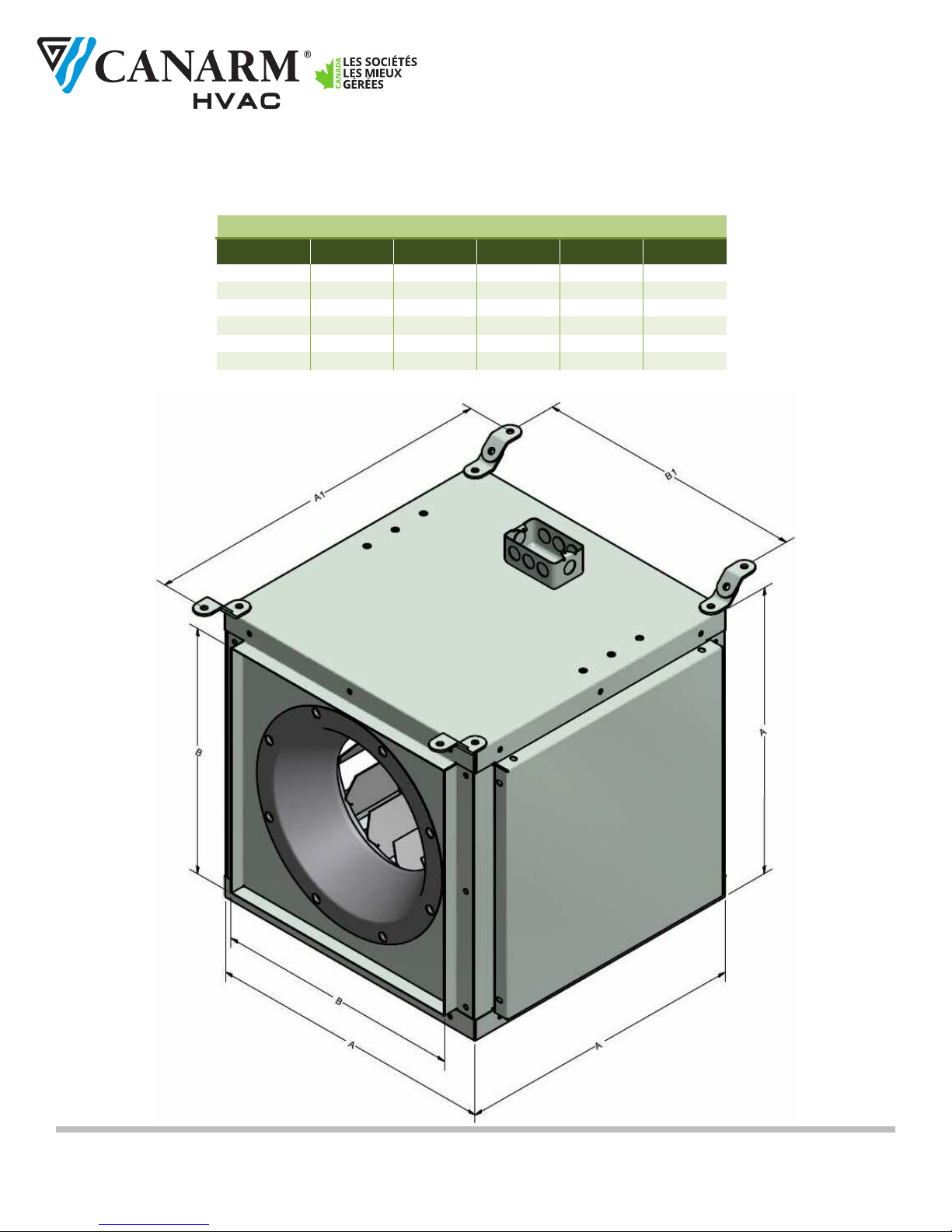

DIMENSION & COMPOSAN S
MODÈLE A B A1B1H
GSQ105-D 16" 14" 20 3/8" 14 3/4" 17 13/16"
GSQ120-D 20" 17" 24 3/8" 18 3/4" 21 13/16"
GSQ135-D 22" 18 3/4" 26 3/8" 20 3/4" 23 13/16"
GSQ150-D 24 1/2" 20 7/8" 28 7/8" 23 1/4" 25 5/16"
GSQ165-D 26" 23" 30 3/8" 24 3/4" 27 13/16"
GSQ180-D 28 5/8" 25 3/8" 33" 27 3/8" 30 7/16"
GSQ-D SOUFFLEUR EN LIGNE CARRÉ À INCLINAISON VERS L'ARRIÈRE

2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6V6
1 [phone]
SÉRIE GSQ-D
MANUEL
11-28-2015 PAGE 4
Les 8 supports fournis dans le sac de quincaillerie peuvent s’adapter à différentes directions d’installation ou différents styles de
montage, que ce soit un montage à la base ou par suspension.
INS ALLA ION
Montage en suspension: déplacez les supports de fixation aux coins souhaités à l’aide de la quincaillerie fournie. Fixez l’unité
à 4 tiges de suspension fournies par le client.
Montage à la base: déplacez les supports de fixation aux coins souhaités à l’aide de la quincaillerie fournie. Fixez l’unité à la
base. Des isolateurs de vibration (disponible en accessoire) sont recommandés pour le montage en suspension ainsi que le
montage à la base pour assurer une opération silencieuse.

2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6V6
1 [phone]
SÉRIE GSQ-D
MANUEL
11-28-2015 PAGE 5

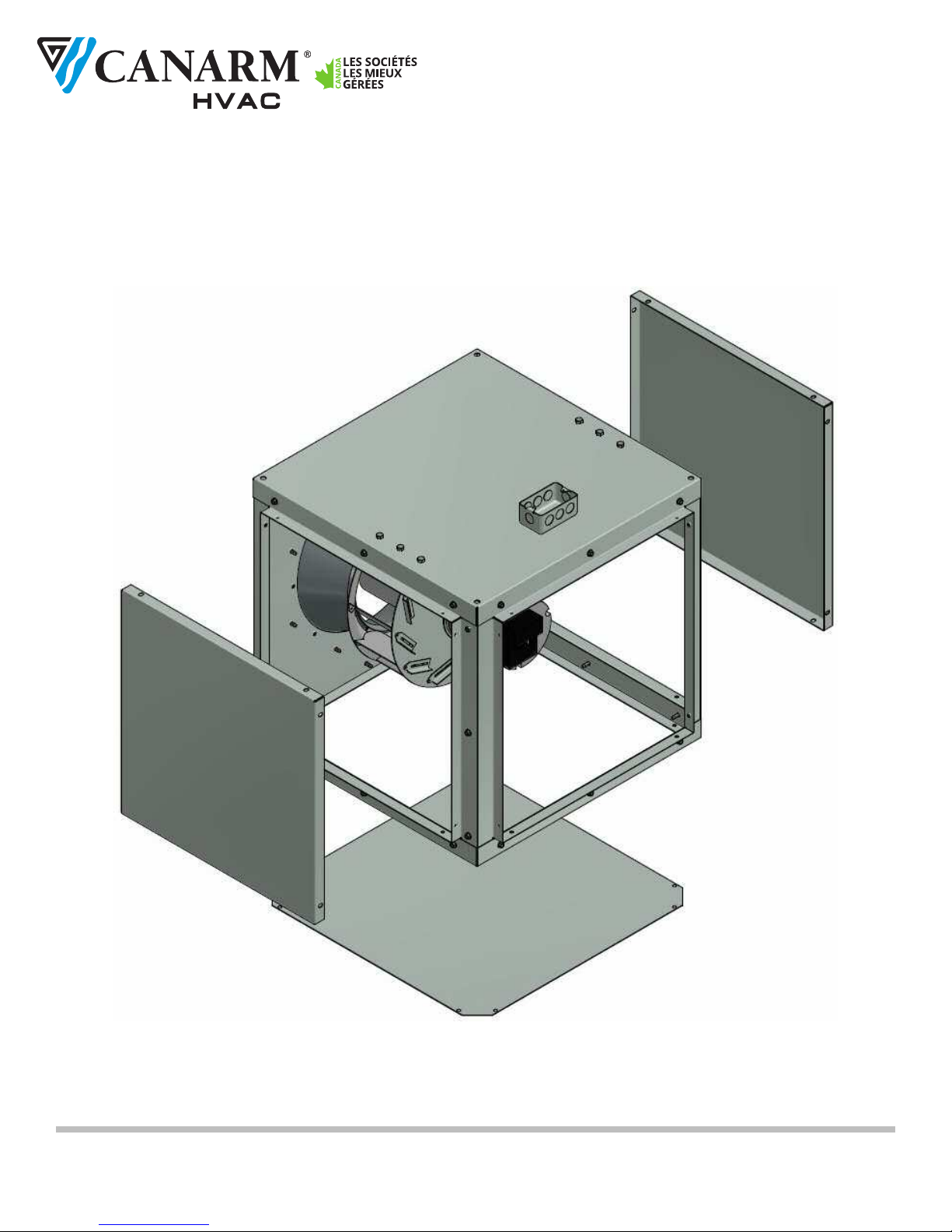

Pour changer la direction du débit d’air, déplacez la porte d’accès pour laisser la direction désirée ouverte.

2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6V6
1 [phone]
SÉRIE GSQ-D
MANUEL
11-28-2015 PAGE 6
Un électricien qualifié doit procéder aux câblage selon les Normes Électriques Nationaux.1
S’assurez que l’appareil n’est pas sous tension et est barré lorsque vous procédez au cablâge.2
Le fil excédentaire doit être retenu afin d’éviter qu’il pénètre dans la zone de rotation de la poulie, de l’arbre ou de la roue.3
Des sectionneurs sont recommandés et devront être placés près du ventilateur afin de couper rapidement l’alimentation en4
cas d’urgence et maintenir un contrôle complet de la source.
Suivez le schéma de câblage sur la plaque signalétique du moteur.5
INS RUC ION DE CABLÂGE S ANDARD

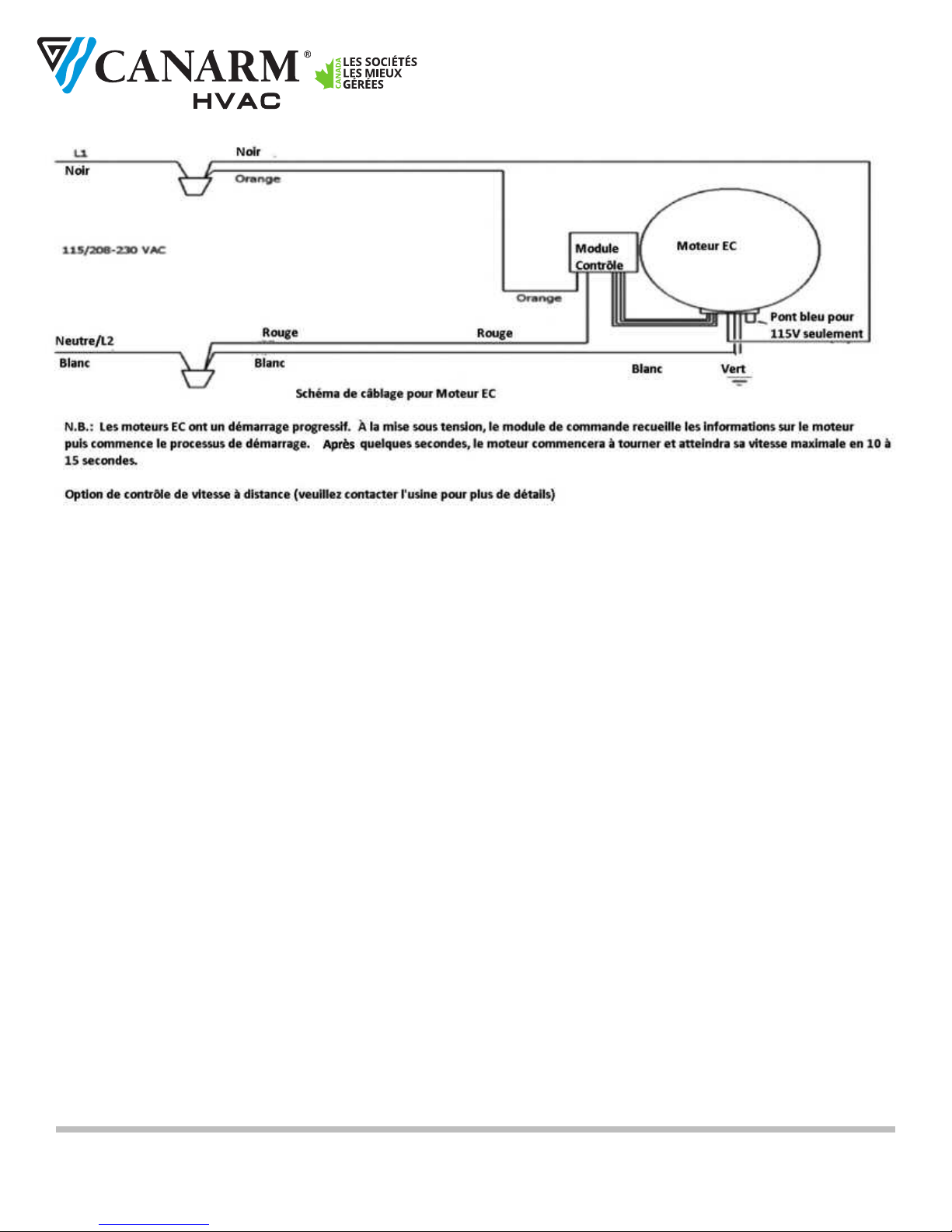

Contrôle de la Vitesse de Moteur EC (Contrôlé électroniquement)
Les moteurs EC sont équipés d’un module de commande qui permet
un réglage manuel précis de la vitesse du moteur. La plage de
vitesse du moteur est comprise entre 300 et 1800 rpm ou la vitesse
de rotation maximale pour ce modèle. Le module de commande
dispose d’un affichage à 4 chiffres indiquant le % de la vitesse
maximale et la vitesse du moteur en rpm. L’affichage indique
également un message d’erreur pour des diagnostics mineurs si
nécessaire.
MESSAGE AFFICHÉE
Spd - suivie par la vitesse instantanée en rpm
dE - suivie de S + demande en %
E1 - Aucunes communications
E2 - Sous tension
La vitesse du moteur peut être changée en ajustant le pot de
contrôle de la vitesse situé sur le module de contrôle.
Un petit tournevis peut être utilisé pour faire cet ajustement.
contrôle de la vitesse
affichage
115/230VCA
connexion
électrique
Alimentation en CA – 115/208-230VCA
L’alimentation est connectée au moteur et au module de commande via la boîte de jonction et le harnais de câbles fourni.
N.B. : Pour opération à 115VCA le fil de liaison bleu fourni (lié au harnais de fil) doit être inséré dans le connecteur d’alimentation
du moteur
fil de liaison sans fil de
liaison
mise à terre
mise à terre
neutre
ligne 1 ligne 1 ligne 2
Système 115 VCA Système 208-230 VCA
Mise en Garde : Opérer le moteur à 208-230VCA avec un fil de liaison peut endommager sérieusement le moteur

2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6V6
1 [phone]
SÉRIE GSQ-D
MANUEL
11-28-2015 PAGE 7
Verrouillez toutes les sources d’alimentation.1
Inspectez toutes les attaches et serrez les vis au besoin.2
Confirmez que l’alimentation ainsi que le voltage du moteur sont les mêmes et vérifiez le câblage du moteur.3
Tournez la roue afin de vous assurez que ni la pale du ventilateur ni les courroies n’entrent en contact avec le boîtier.4
Inspectez le ventilateur et les conduits pour vous assurer qu’ils sont exempts de débris5
Assurez-vous que les grillages et les accessoires sont correctement fixés.6
INSPEC ION PRÉ-DÉMARRAGE
Allumez le ventilateur et inspectez les éléments suivants :
Direction de rotation.1
Ampérage incorrect du moteur2
Vibration excessive3
Bruit inhabituel.4
Si un problème est détecté, fermez le ventilateur et reportez-vous à la section sur le dépannage pour découvrir la cause du
problème. Le ventilateur doit être inspecté après 30 minutes, 8 heures et 24 heures de fonctionnement pour s’assurer que toutes
les attaches sont bien serrées et que les courroies sont correctement tendues et alignées.
DÉMARRAGE

2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6V6
1 [phone]
SÉRIE GSQ-D
MANUEL
11-28-2015 PAGE 8

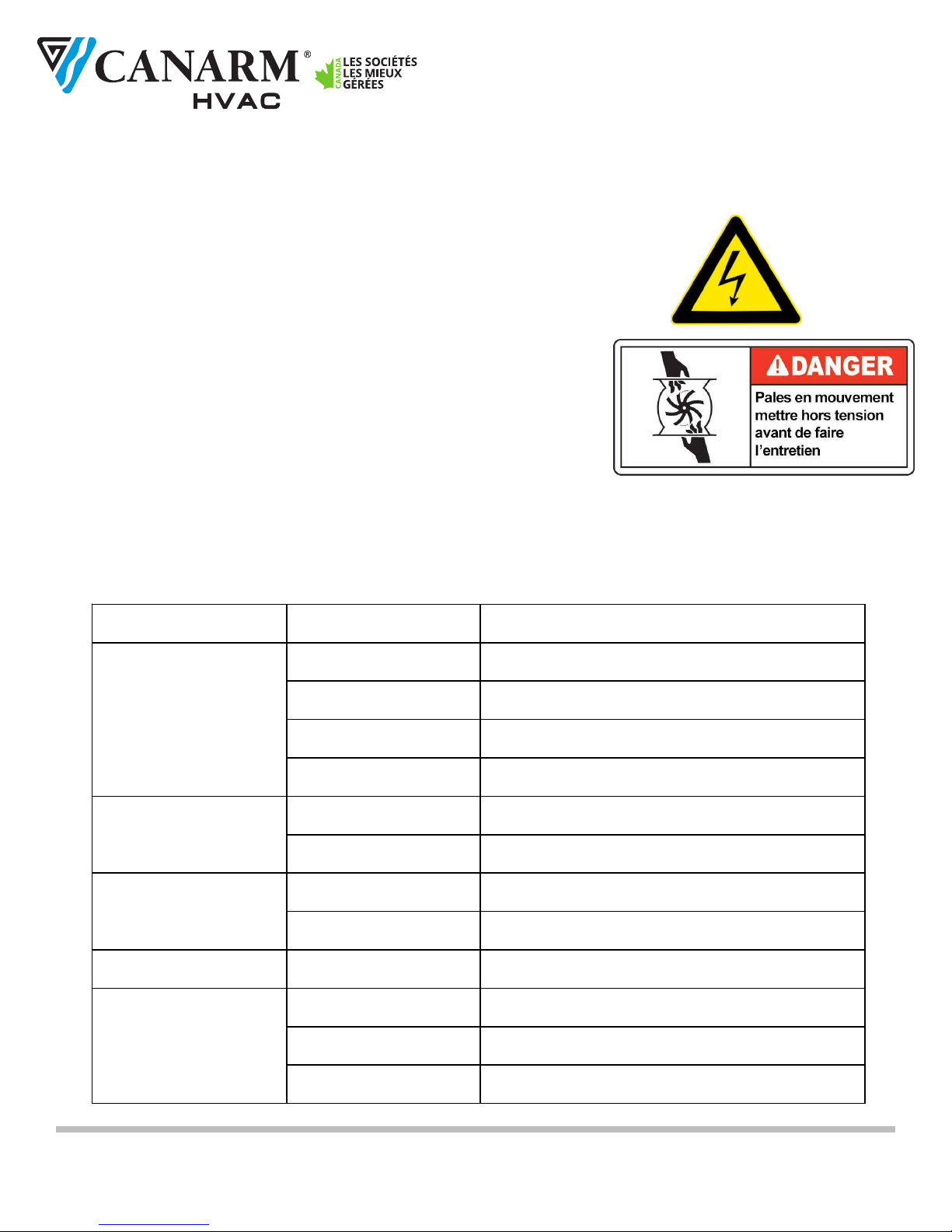

Débranchez et fixez à la position OFF toute l’alimentation électrique du ventilateur
avant l’inspection ou l’entretien. Le non-respect de cette mesure de sécurité pourrait
entraîner blessure grave ou mort.
Le ventilateur doit être vérifié au moins une fois par an. Pour les applications1
critiques ou sévères, une vérification de routine tous les deux ou trois mois est
suggérée.
Une inspection périodique de toutes les attaches devrait être effectuées pour2
s’assurer qu’elles ne se sont pas desserrées à cause des vibrations. Une
attention particulière doit être portée aux attaches fixant la roue à l’arbre.
EN RE IEN
PROBLÈMES DU VEN ILA EUR E DÉMARRAGE
A EN ION : Assurez-vous que le ventilateur est hors tension durant la réparation ou vérification
PROBLÈME CAUSE PROBABLE SOLUTION
Roue frotte contre boîtier
Ajustez la roue, desserrez la ou les vis de réglage et déplacez la roue, en
obtenant un jeu entre l'entrée et la roue, puis resserrez la ou les vis
Roue débalancée
Vérifiez que les roues ne contiennent pas de débris ou de saleté et
nettoyez-les si nécessaire
Objet gêne la rotation Retirez l'objet
Compartiment du moteur desserré Vissez les attaches à nouveau
Mauvaise rotation de la roue Refaire le câblage pour changer la direction
Mauvais système de conduit Redimensionnez le conduit
Dysfonctionnement de
l'alimentation électrique
Vérifiez la tension d'alimentation, le fusible et l'interrupteur
Dysfonctionnement du moteur Vérifiez le câblage et la protection de surcharge
Moteur surchauffe ou surcharge Mauvaise rotation de la roue Refaire le câblage pour changer la direction
Registre ne fonctionne pas bien
Vérifiez le côté d'ouverture du registre de tirage arrière, vérifiez le statut
de fonctionnement du registre contrôlé
Mauvaise rotation de la roue Refaire le câblage pour changer la direction
Mauvais système de conduit Vérifiez qu'il n'y ait aucune obstruction ni débris dans le conduit
Bruit ou vibration excessif
Haute puissance
Le ventilateur ne fonctionne pas
Débit d'air réduit

2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6V6
1 [phone]
SÉRIE GSQ-D
MANUEL
11-28-2015 PAGE 9
ITEM QTÉ
1 1
2 2
3 1
4 1
5 1
6 1
7 1
Soutien du moteur *
Moteur *
Cabinet
Porte d'accès
Couvercle du dessous
Entrée d'air
Roue
DESCRIPTION
* Moteur EC 48 à boulon en T illustré. Les autres peuvent différés

2157 Parkedale Avenue, Brockville,
Ontario, Canada, K6V 6V6
1 [phone]
SÉRIE GSQ-D
MANUEL
11-28-2015 PAGE 10
CANARM Ltée. garantit que chaque nouveau ventilateur est exempt de défauts de matériaux et de fabrication, dans la mesure oû
CANARM Ltée. dans un délai d’un an à compter de la date d’achat, réparera ou remplacera, à la discrétion de CANARM, tout
unité ou partie de celle-ci, qui ont été retournés frais de transport payés et que la defectuosité est constatée.
Cette garantie ne comprend pas les frais de main-d’œuvre ou de transport liés au déménagement et réinstallation de l’unité dans
les locaux de l’utilisateur.
Les composants réparés ou remplacés ne sont garantis que pendant le reste de la période de garantie originale; il est nul et non
avenu en cas d’altération, d’accident, d’abus, de négligence et de fonctionnement non conforme aux instructions.
AVIS : Aucune réclamation de garantie ne sera honorée par CANARM Ltée. sauf autorisation obtenue au préalable.
GARAN IE
