Canarm GSQ-D Series Parts list manual

GSQ-D SERIES
GSQ-D EC SERIES
DIRECT DRIVE GALVANIZED SQUARE INLINE BLOWER
OPERATION INSTRUCTIONS AND PARTS MANUAL
PLEASE READ AND SAVE THESE INSTRUCTIONS
M_GSQ_D_06_16_2022 Page 1 of 5
GENERAL SAFETY
GSQ-D SERIES MODELS: GSQ105-D, GSQ120-D, GSQ135-D, GSQ150-D, GSQ165-D, GSQ180-D
1. All electrical work must be done in accordance with all applicable electrical codes by a qualified electrician.
2. Prior to wiring ensure the power supply is locked in the OFF position and that the motor nameplate voltage matches the supply
voltage.
3. Do not install or operate this fan in an environment where combustible materials, gases or fumes are present.
4. Caution: the fan contains rotating parts and electrical service. Appropriate safety precautions should be taken during installation,
operation and maintenance.
5. Before starting the unit, ensure the wheel rotates freely.
6. Check and tighten where necessary all nuts, bolts & set screws prior to fan start up (as some may have loosened during shipment).
7. Please follow all applicable national, state/provincial and local codes, all of them will supersede this manual.
8. Failure to follow the safety instructions in this manual may cause serious injury or death due to electrical shock or high
speed rotating parts.
The purpose of this manual is to aid in the proper installation and operation of the blowers. These instructions are intended to supplement
good general practices and are not intended to cover detailed instruction procedures.
IT IS THE RESPONSIBILITY OF THE PURCHASER TO ENSURE THAT THE INSTALLATION AND MAINTENANCE OF THIS
EQUIPMENT IS HANDLED BY QUALIFIED PERSONNEL.
Inspect all shipments carefully for damage. THE RECEIVER MUST NOTE ANY DAMAGE ON THE CARRIER’S BILL OF LADING
AND FILE A CLAIM IMMEDIATELY WITH THE FREIGHT COMPANY.

GSQ-D SERIES
GSQ-D EC SERIES

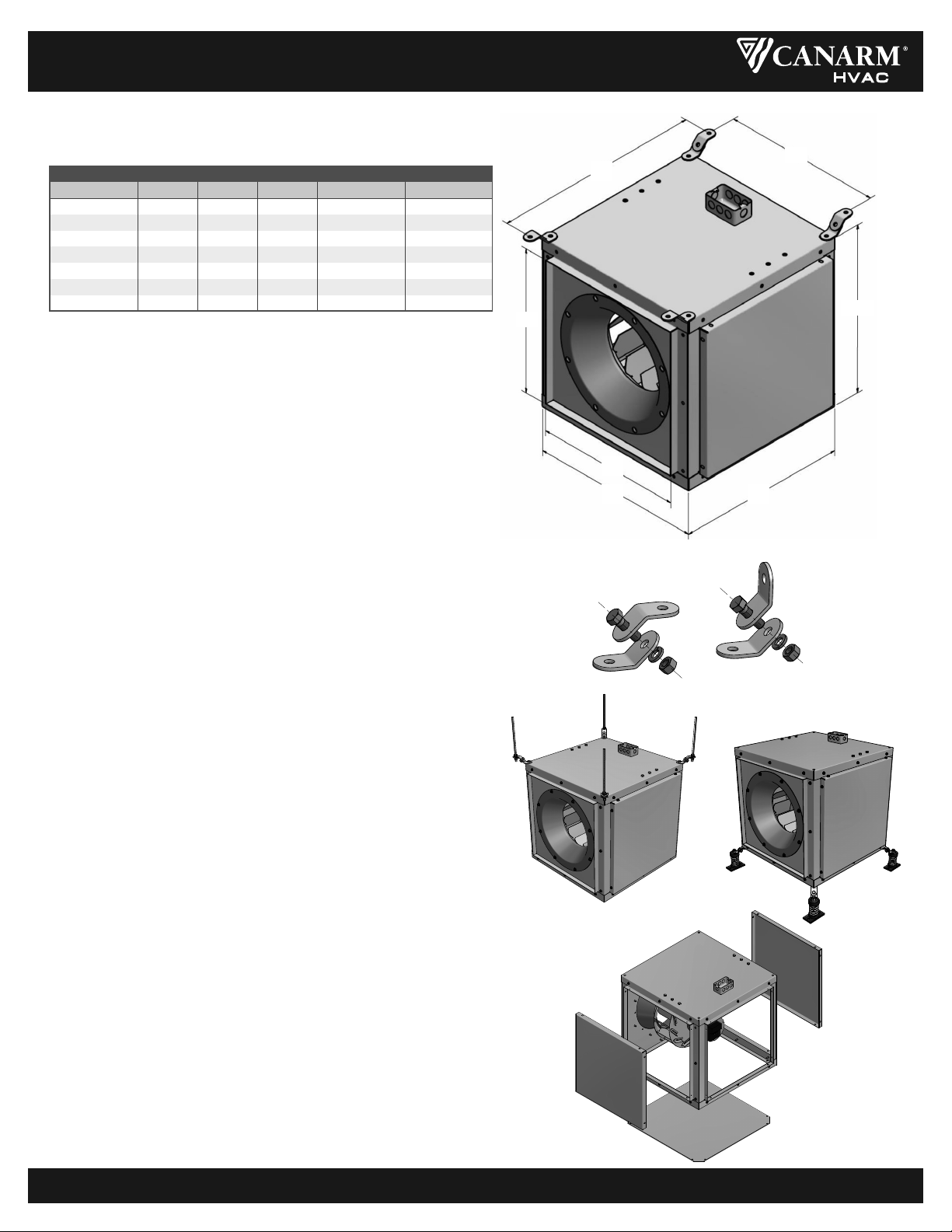

DIMENSIONS
INSTALLATION
Suspension mounting: move the mounting brackets to desired
corners using the hardware provided, secure the unit to 4 customer
provided suspension rods.
Base mounting: move the mounting brackets to desired corners
using the hardware provided, secure the unit to the base. Vibration
isolators (available as accessory) are recommended for both
suspension and base mount to provide quiet operation.
In order to change the direction of discharge, relocate the access
door to leave desired direction open.
M_GSQ_D_06_16_2022 Page 2 of 5
!"#$% & ' &( '( )
*+,-.-/#/$0 !"#"$%&' !!#"$%&' !(#)*$%& !! !"#*$!%'
*+,(-1/#/$0 !*#!$(' !&#"$(' +!#!$+' !"#)$(' !(#!"$!%'
*+,(2-/#/$0 +,' !*' +&#)$(' !*#)$&' +!#!)$!%'
*+,(31/#/$0 ++' !(#)$&' +%#)$(' !-#!$+' +)#!)$!%'
*+,(1-/#/$0 +&#!$+' +,#*$(' )(#)$(' +!#"$(' +%#"$!%'
*+,(41/#/$0 +%#)$&' +)' )!#!$(' +)#)$&' +(#-$!%'
*+,(5-/#/$0 +-#"$(' +"#)$(' )&' +%#!$(' )!#*$!%'
*+,/#/$06#78$096#87:$6'&0;<&8#67=0%7=$#6+,>&8$67=%7=$6'%"<$8
A1 B1
A A
A
B
B
The 8 brackets provided in parts bag could accommodate different
mounting direction/style, either base or suspension mounting.

GSQ-D SERIES
GSQ-D EC SERIES

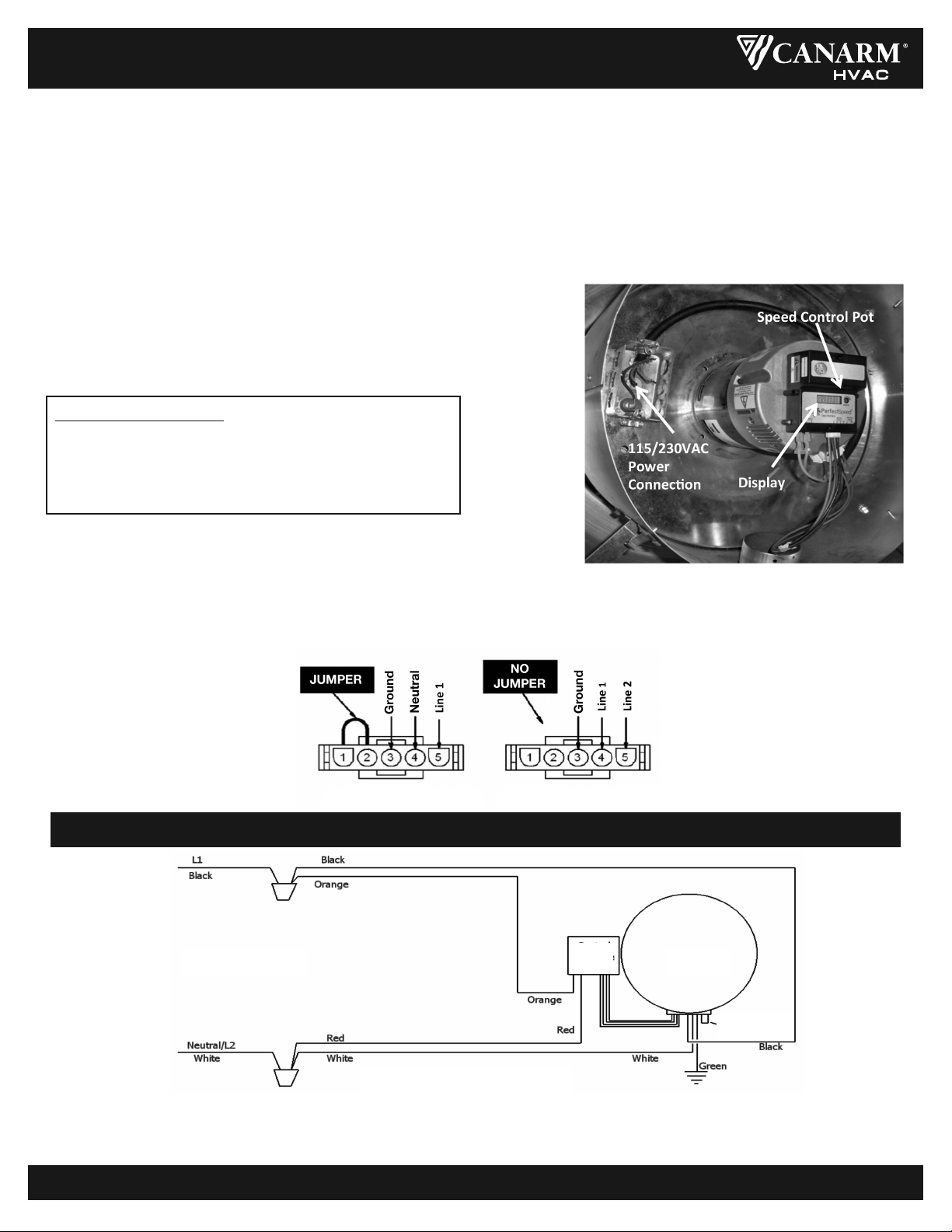

STANDARD WIRING INSTRUCTIONS
M_GSQ_D_06_16_2022 Page 3 of 5
1. A qualified electrician in accordance with all local and National Electrical Codes should do all wiring.
2. Ensure power supply is disconnected and locked out prior to making electrical connections.
3. Excess wire must be restrained in order to prevent it from entering the pulley, shaft or wheel rotating area.
4. Disconnect switches are recommended and should be located near the fan in order to, swiftly cut off power in case of an emergency
and maintain complete control of the power source.
5. Follow the wiring diagram on the motor nameplate.
Power is connected to the motor and control module through the junction box and wiring harness provided.
Note: For 115VAC operation the blue jumper provided(taped to wire harness) must be inserted into motor power connector. See diagram.
AC Supply - 120/208-230VAC
EC motors are equipped with a control module that allows for accurate manual
adjustment of motor speed. Motor speed range is from 300 to 1800 rpm or maximum
rpm for that model.
The control module features a 4 digit LED display that indicates % demand of full
speed and motor speed in rpm. The display also indicates an error code message
for minor diagnostics if required.
Motor speed can be changed by adjusting the speed control pot located on the
control module. A small screwdriver can be used to make the speed adjustment.
MESSAGE DISPLAYED
Spd- followed by the instantaneous speed in rpm
dE- followed by S + demand in %
E1- No communications
E2- Under Voltage
EC (ELECTRONICALLY CONTROLLED) MOTOR SPEED CONTROL
Note: EC motors have a soft start feature. When the power is turned on the control module gathers information from the motor then begins the start up
process. After a few seconds the motor will start to turn and reach full set speed in 10-30 seconds.
Remote Speed Control Option (please contact factory for further information)
120 VAC System 208-230 VAC System
120/208-230 VAC
EC Motor wiring diagram
Control
Module EC Motor
Blue jumper -
for 120 VAC only
Caution: Operating the motor at 208-230VAC with the jumper will cause significant damage to the motor.

GSQ-D SERIES
GSQ-D EC SERIES
PRE-START INSPECTION
START-UP
MAINTENANCE
FAN TROUBLE SHOOTING
M_GSQ_D_06_16_2022 Page 4 of 5
1. Lock out all power sources.
2. Inspect all fasteners and set screws and tighten as required.
3. Confirm power source voltage and motor voltage are the same and that the motor is wired correctly.
4. Rotate the wheel to ensure that neither the fan blade nor the belts come into contact with the housing.
5. Inspect the fan and the ductwork to ensure they are free of debris.
6. Check to ensure that all guards and accessories are securely mounted.
Turn the fan on and inspect for the following:
1. Direction of rotation.
2. Improper motor amperage.
3. Excessive vibration.
4. Unusual noise.
If a problem is discovered shut off the fan and refer to the section on troubleshooting to discover the cause of the problem. The fan
should be inspected after 30 minutes, 8 hours and 24 hours of operation to ensure all fasteners are tight and belts are properly tensioned
and aligned.
Disconnect and secure to the OFF position all electrical power to the fan prior to inspection or servicing. Failure to comply with this safety
precaution could result in serious injury or death.
1. Ventilator should be checked at least once a year. For critical or severe applications a routine check every two to three months is
suggested.
2. A periodic inspection of all fasteners should be carried out to ensure they have not loosened due to vibration. Particular attention
should be paid to fasteners attaching the wheel to the shaft.
WARNING: Make sure the unit is not capable of operation during reparation.
If your unit
contains the
ECsmart Motor
please follow
these wiring
diagrams:

GSQ-D SERIES
GSQ-D EC SERIES
WARRANTY
M_GSQ_D_06_16_2022 Page 5 of 5
CANARM Ltd. warrants every new fan to be free of defects in material and workmanship to the extent that, within a period of one
year from the date of purchase. CANARM Ltd. shall either repair or replace at CANARM’s option, any unit or part thereof, returned
freight prepaid, and found to be defective.
This warranty does not include any labour or transportation costs incidental to the removal and reinstallation of the unit at the
user’s premises.
Components repaired or replaced are warranted through the remainder of the original warranty period only; it is null and void in
case of alteration, accident, abuse, neglect, and operation not in accordance with instructions.
NOTICE: No warranty claims will be honored by CANARM Ltd. unless prior authorization is obtained.
Canarm Ltd. - Corporate Head Office 2157 Parkedale Avenue, PO Box 367 Brockville, Ontario Canada K6V 5V6
ITEM # DESCRIPTION QTY
1 Cabinet 1
2 Access door 2
3 Bottom door 1
4Inlet 1
5 Wheel 1
6 Motor mount* 1
7 Motor* 1
1
2
2
5
7
3
4
6
*:48 T-bolt EC motor is shown, others may differ.
Tel: [phone] Fax: [phone] [email protected] www.canarm.com
PROBLEM POSSIBLE ISSUE SOLUTION
Wheel rubbing inlet
Adjust wheel, loosen set screw(s) and move the wheel, acquiring
clearance between inlet and wheel, then
re-tighten set screw(s)
Wheel unbalance Check wheels for debris or dirt build up and clean
when necessary
Object in rotation area or housing Remove object
Motor compartment loose Re-tighten the fasteners
Wrong wheel rotation Re-wire the motor to change direction of rotation
Improper duct system Re-size ductwork
Malfunction of electrical supply Check supply voltage, fuse and switch
Malfunction of motor Check wiring and overload protector
Motor overload/overheat Wrong wheel rotation Re-wire the motor to change direction of rotation
Damper Malfunction Check opening side of back draft damper, check operation status of
controlled damper
Wrong wheel rotation Re-wire the motor to change direction of rotation
Improper Duct System Check obstruction of duct in the duct or dirty filter
High horsepower
Fan does not operate
Reduced airflow
Excessive
noise / vibration

SÉRIES GSQ-D
SÉRIES GSQ-D EC
VENTILATEUR CARRÉ GALVANISÉ À ENTRAÎNEMENT DIRECT
MODE D’OPÉRATION ET LISTE DES PIÈCES
LIRE ET GARDER CES INSTRUCTIONS
M_GSQ_D_FR_06_16_2022 Page 1 de 5
PRECAUTIONS GÉNÉRALES
GSQ-D SERIES MODELS: GSQ105-D, GSQ120-D, GSQ135-D, GSQ150-D, GSQ165-D, GSQ180-D
1. Tout le travail électrique doit être fait par un électricien qualifié selon les normes et les codes applicables.
2. Avant de débuter le câblage assurez-vous que la ligne n’est pas sous tension et que le voltage utilisé est identique èa celui mentionné
sur la plaque d’identification du moteur.
3. N’opérer pas ce ventilateur dans un environnement oû les matériaux combustibles, les gaz,ou la fumée sont présents.
4. Mise en garde : Ce ventilateur inclus des pièces rotatives et électriques. Des mesures de sécurité appropriées doivent être prises
durant l’installation, l’opération et l’entretien.Lorsque vous procédez à l’entretien, le moteur peut être chaud.
5. Avant de démarrer l’unité, assurez-vous que la roue tourne librement.
6. Vérifiez et serrez oû nécessaire, tous les écrous, les boulons et les vis avant de démarrer le ventilateur (certains ont peut-être été
desserrés pendant l'expédition).
7. Suivre tous les codes nationaux, provinciaux et locaux concernant l’usage de cet appareil car ils supplantent de manuel
8. Ne pas suivre les instructions de ce manuel peut causer de sérieuses blessures ou la mort due à un choque électrique ou aux
pièces en rotation.
Le but de ce livret et de vous faciliter dans l’installation et l’opération de souffleurs. Ces instructions doivent complémenter des bonnes pratiques
générales et ne sont pas conçus pour couvrir les procédures détaillées.
IL EST LA RESPONSABILITÉ DE L’ACHETEUR DE S’ASSURER QUE L’INSTALLATION ET L’ENTRETIEN DE CET ÉQUIPEMENT SOIENT
FAITS PAR UN PERSONNE QUALIFIÉE.
Inspecter la marchandise lors de la réception pour s’assurer qu’il n’y a aucun dommage. SI VOUS CONSTATEZ DES DOMMAGES, VOUS DEVEZ
LES NOTER SUR LE CONNAISSEMENT DU TRANSPORTEUR ET FAIRE UNE RÉCLAMATION AU TRANSPORTEUR IMMÉDIATEMENT.
HÉLICES EN MOUVEMENT
Vérouillez
l’alimentation avant
d’effectuer l’entretien

SÉRIES GSQ-D
SÉRIES GSQ-D EC
DIMENSIONS
INSTALLATION
Montage en suspension: déplacez les supports de montage dans
les coins souhaités à l’aide du matériel fourni, fixez l’unité aux 4 tiges
de suspension fournies par le client.
Montage sur la base: déplacez les supports de montage dans les
coins désirés à l’aide du matériel fourni, fixez l’unité à la base. Des
isolants pour la vibration (disponibles en accessoires) sont
recommandés pour la suspension et le montage sur la base afin
d’assurer un fonctionnement silencieux.
Afin de changer la direction de décharge, déplacez la porte d’accès
pour maintenir la direction désirée ouverte.
M_GSQ_D_FR_06_16_2022 Page 2 de 5
!"#$%&'(') () *
+,-./.0#0&1 !"#"$%&' !!#"$%&' !(#)*$%& !! !"#*$!%'
+,-).20#0&1 !*#!$(' !&#"$(' +!#!$+' !"#)$(' !(#!"$!%'
+,-)3.0#0&1 +,' !*' +&#)$(' !*#)$&' +!#!)$!%'
+,-)420#0&1 ++' !(#)$&' +%#)$(' !-#!$+' +)#!)$!%'
+,-)2.0#0&1 +&#!$+' +,#*$(' )(#)$(' +!#"$(' +%#"$!%'
+,-)520#0&1 +%#)$&' +)' )!#!$(' +)#)$&' +(#-$!%'
+,-)6.0#0&1 +-#"$(' +"#)$(' )&' +%#!$(' )!#*$!%'
+,-0#0&17,"899%&8:7&;7%<+;&71'::=7<;1%<;=7>&:,7%?'::<$:&7@7&;A:'B;&!&;A7#<:&1A
A1 B1
A A
A
B
B
Les 8 supports fournis dans le sac de pièces peuvent s’adapter à
différents sens/style de montage, soit sur la base, soit sur la
suspension.

SÉRIES GSQ-D
SÉRIES GSQ-D EC
INSTRUCTIONS DE CÂBLAGE
M_GSQ_D_FR_06_16_2022 Page 3 de 5
1. Tout le câblage doit être effectué par un électricien qualifié selon les Normes Électriques Nationaux et Locaux.
2. Assurez-vous quel le courant est fermé avant de procéder au câblage électrique.
3. Cependant, le fil en trop doit être retenu pour prévenir qu’il entre dans la poulie, l’arbre ou la roue en mouvement.
4Des interrupteurs d’arrêt sont recommandés et doivent être placés près du ventilateur afin de pouvoir les atteindre rapidement en
cas d’urgence et ainsi maintenir un contrôle électrique.
5. Suivez le schema de câblage sur la plaque signalétique du moteur.
L’alimentation est connectée au moteur et au module de commande via la boîte de jonction et le harnais de câbles fourni.
N.B. : Pour opération à 115VCA le fil de liaison bleu fourni (lié au harnais de fil) doit être inséré dans le connecteur d’alimentation du moteur
Alimentation en CA –- 120/208-230VAC
Les moteurs EC sont équipés d’un module de commande qui permet
un réglage manuel précis de la vitesse du moteur. La plage de vitesse du moteur est
comprise entre 300 et 1800 rpm ou la vitesse de rotation maximale pour ce modèle.
Le module de commande dispose d’un affichage à 4 chiffres indiquant le % de la
vitesse maximale et la vitesse du moteur en rpm. L’affichage indique également un
message d’erreur pour des diagnostics mineurs si nécessaire.
La vitesse du moteur peut être changée en ajustant le pot de contrôle de la vitesse
situé sur le module de contrôle. Un petit tournevis peut être utilisé pour faire cet
ajustement.
MESSAGE AFFICHÉE
Spd- suivie par la vitesse instantanée en rpm
dE- suivie de S + demande en %
E1- Aucunes communications
E2- Sous tension
Contrôle de la Vitesse de Moteur EC (Contrôlé électroniquement)
N.B. : Les moteurs EC ont un démarrage progressif. À la mise sous tension, le module de commande recueille les informations sur le moteur puis
commence le processus de démarrage. Après quelques secondes, le moteur commencera à tourner et atteindra sa vitesse maximale en 10 à 15
secondes.
Option de contrôle de vitesse à distance (veuillez contacter l’usine pour plus de détails)
120/208-230 VAC
EC Motor wiring diagram
Control
Module EC Motor
Blue jumper -
for 120 VAC only
contrôle de la vitesse
affichage
115/230VCA
connexion
électrique
fil de liaison
mise à terre
mise à terre
ligne 1
ligne 1
ligne 2
neutre
sans fil
de liaison
Mise en Garde : Opérer le moteur à 208-230VCA avec un fil de liaison peut endommager sérieusement le moteur
120 VAC System 208-230 VAC System

SÉRIES GSQ-D
SÉRIES GSQ-D EC
INSPECTION AVANT DÉMARRAGE
DÉMARRAGE
MAINTENANCE
M_GSQ_D_FR_06_16_2022 Page 4 de 5
1. Mettre l’appareil hors tension au disjoncteur.
2. Vérifiez toutes les attaches et vis afin qu’elles soient bien serrées.
3. Confirmer que le voltage utilisé est identique à celui du moteur et que le tout est bien câblé.
4. Faire la rotation de la roue pour s’assurer que ni la pale ni la courroie n’ est en contacte avec le boîtier.
5. Faire l’inspection du ventilateur et des conduits pour vous assurez qu’il n’y a aucun débris.
6. Assurez-vous que les grillages et accessoires sont bien fixés.
Démarrer le ventilateur et inspecter les items suivants :
1. Sens de la rotation.
2. Ampérage erroné du moteur.
3. Vibration excessive.
4. Bruit inusité.
Si vous détectez un problème, fermez le courant du ventilateur et consulter la section dépannage pour connaître la cause du problème.
Le ventilateur devrait être inspecté après 30 minutes, 8 heures et 24 heures d’opération pour vous assurer que les attaches sont serrées
et que la tension des courries sont adéquate et bien alignées.
Mettre l’appareil hors tension et fermer le disjoncteur avant de faire l’inspection ou l’entretien. Un manque à cette directive pourrait causer de
sérieuses blessures ou la mort.
1. Le ventilateur doit être vérifié une fois l’an. Dans le cas d’utilisation critique ou sévère, inspectez l’appareil à tous les deux ou trois mois.
2. Une inspection périodique de toutes les attaches doit être effectuée périodiquement pour s’assurer qu’elles ne se soient pas dévissées
avec la vibration. Une attache particulière doit être portée aux attaches qui retiennent la roue à l’arbre et celles de l’arbre aux roulements à billes.
MISE EN GARDE
ASSUREZ-VOUS QUE L’APPAREIL NE PEUT PAS DÉMARRER DURANT LA RÉPARATION.
DÉPANNAGE
HÉLICES EN MOUVEMENT
Vérouillez
l’alimentation avant
d’effectuer l’entretien
Si votre unité
contient le
moteur ECsmart,
veuillez suivre
ces schémas de
câblage:

SÉRIES GSQ-D
SÉRIES GSQ-D EC
GARANTIE
M_GSQ_D_FR_06_16_2022 Page 5 de 5
Canarm Ltée. garantie que tout nouveau ventilateur est libre de toute défectuosités dans les matériaux et lamain-d’œuvre, et ce
pour une période d’un an à partir de la date d’achat. Durant cette période, CANARM LTÉE. réparera ou remplacera à la discrétion
de CANARM, tout appareil ou pièce d’appareil, retournez à nos locaux frais de port payé et que nous constatons une défectuosité.
Cette garantie n’inclut pas les frais de main d’œuvre et de transports encourus pour retirer et réinstaller cet appareil chez l’usager.
Les pièces remplacées ou réparées sont garanties pour la période restante de la garantie originale seulement; cette garantie sera
nulle dans le cas d’altérations, d’accident, d’abus, de négligence ou une opération inadéquate et non conforme aux instructions.
AVIS: Aucune réclamation ne sera honorée par Canarm sans autorisation obtenue au préalable.
Canarm Ltd. - Siège Social 2157 Parkedale Avenue, PO Box 367 Brockville, Ontario Canada K6V 5V6
ITEM # DESCRIPTION QTY
1 Cabinet 1
2 Access door 2
3 Bottom door 1
4Inlet 1
5 Wheel 1
6 Motor mount* 1
7 Motor* 1
1
2
2
5
7
3
4
6
Le moteur EC .48 T-Bold est illustré, d’autres
peuvent différer.
Tel: [phone] Fax: [phone] [email protected] www.canarm.com
Porte d’accès
Porte du bas
Entrée
Roue
Support à moteur
Moteur
PROBLÈMEPROBLÈME PROBLÈME POSSIBLEPROBLÈME POSSIBLE LA SOLUTIONLA SOLUTION
Entrée de frottement des roues
Réglez la roue, desserrez la ou les vis de réglage et déplacez la roue,
en acquérant un jeu entre l'admission et la roue, puis
resserrer la ou les vis de réglage
Roue déséquilibrée Vérifiez les roues pour l'accumulation de débris ou
de saleté et nettoyez-les si nécessaire
Objet dans la zone de rotation ou le boîtier Supprimer l'objet
Compartiment moteur desserré Resserrer les attaches
Mauvaise rotation des roues Recâbler le moteur pour changer le sens de rotation
Mauvais système de conduits Redimensionner les conduits
Dysfonctionnement de l'alimentation électrique Vérifier la tension d'alimentation, le fusible et l'interrupteur
Dysfonctionnement du moteur Vérifier le câblage et la protection contre les surcharges
Surcharge/surchauffe du moteur Mauvaise rotation des roues Re-wire the motor to change direction of rotation
Dysfonctionnement de l'amortisseur Vérifiez le côté ouverture du clapet anti-retour, vérifiez l'état de
fonctionnement du clapet contrôlé
Mauvaise rotation des roues Vérifiez le côté ouverture du clapet anti-retour, vérifiez l'état de fonctionnement du clapet contrôlé
Mauvais système de conduit Vérifiez l'obstruction du conduit dans le conduit ou le filtre sale
Haute Puissance
Le ventilateur ne fonctionne pas
Débit d'air réduit
Bruit/Vibrations Excessifs
