Checking Before the Setup
Wireless Router
Internet
Is the computer connected to the wireless router
correctly by a LAN cable or wireless LAN?
For more information, see the instruction manual for the
network device you are using, or contact the networking
device manufacturer
Has the network settings on the computer been
completed?
If the computer is not properly congured, you may not use
the wireless LAN connection even after completing the
following settings
NOTE
• You cannot connect both the wired LAN and wireless
LAN at the same time In addition, the machine is set
to the "Wired LAN" by default
• When you connect to a network environment that
is not security protected, your personal information
could be disclosed to third parties Please use
caution
• If you connect through a LAN in the oce, contact
your network administrator
• In this manual, a wireless device that is accessed
from satellite terminals is generally called as
"wireless router" The term "access point" means
a master terminal on a wireless LAN that satellite
terminals access to
• When proceeding from "Connecting the Power
Cord and Turning ON the Power" in the Getting
Started:
Proceed to "Checking the Wireless Router" on the right
side of this page
Switching the Connection Method to
Wireless LAN
1
Press 
2
Select <Network Settings>, and then press [OK]
3
Select <Select Wired/Wireless LAN>, and then
press [OK]
4
Select <Wireless LAN>, and then press [OK]
Checking the Wireless Router
Select the connection method to the wireless LAN Select
from the following two methods depending on the wireless
router that you are using
There is a button
This machine supports WPS
(Wi-Fi Protected Setup)
You can easily setup if your
wireless router has a button,
and if the mark is on the
wireless router
If you are not sure whether or not your wireless router supports
WPS, please see the manual included in the product, or contact the
product manufacturer
There is no button
If there is no button on your
wireless router, you may
manually select SSID and
complete the settings In this
case, you need to specify SSID
and network key of your wireless
router
See "Checking SSID or Network Key for a Wireless Router"
(P7) to learn how to nd out your SSID and network key
To set up with WPS PIN code method, or setup
manually:
e-Manual "Connecting to a Wireless LAN"
• When proceeding from "Connecting the Power
Cord and Turning ON the Power" in the Getting
Started:
Proceed to step 4 of "Setting Wireless LAN" (P5)

5
En
Setting Wireless LAN
Push Button Mode
1
Press 
2
Select <Network Settings>, and then press [OK]
3
Select <Wireless LAN Settings>, and then press
[OK]
4
Press [OK]
If <Do you want to enable the wireless LAN?> is
displayed, press [▲] to highlight <Yes>, and then press
[OK]
5
Select <WPS Push Button Mode>, and then
press [OK]
6
Select <Yes>, and then press [OK]
7
You should press the WPS button within 2
minutes after you select <Yes> in step 6 Press
and hold* the button until the WPS lamp lights or
blinks
* The time that you should hold the button may vary depending
on the wireless router you are using
Wait approximately 2 minutes after the connection.
IP address is set during this period of time
When an error message appears:
Press [OK] to close the screen, check whether or not
the WPS function of the wireless router is correctly set,
and then retry the settingsIf the access point cannot be
detected even after retrying, see the following
e-Manual "When an Error Message Appears"
When checking the network connection:
You can check if the machine is properly connected to
the network using a computer that connected to the same
network
"Checking That the Wireless LAN Setting is Completed"
(P6)
To set IP address manually:
e-Manual "Setting IP Addresses"
Setting the Access Point Manually
If you do not know SSID (access point name) and network
key that you are using, check a label attached on the
wireless router or use Canon MF/LBP Wireless Setup
Assistant (See "Checking SSID or Network Key for a
Wireless Router" (P7) to know your SSID and network key)
Write down the SSID and network key below, for reference
SSID
It is sometimes written as name of network, or name of
access point If there are multiple SSIDs, please write
down all
Network Key
It is sometimes written as PIN, WEP key, WPA/WPA2
passphrase, PSK or preshared key
1
Press 
2
Select <Network Settings>, and then press [OK]
3
Select <Wireless LAN Settings>, and then press
[OK]
4
Press [OK]
If <Do you want to enable the wireless LAN?> is
displayed, press [▲] to highlight <Yes>, and then press
[OK]
5
Select <SSID Settings>, and then press [OK]
6
Select <Select Access Point>, and then press
[OK]
7
Select the access point that you wrote down, and
then press [OK]
If multiple matched SSIDs are displayed, select the ID
that is listed rst (the one with the strongest signal)
Proceed to the next page

6
En
8
Enter the network key
1 Enter the network key using the numeric keys
2 Press [OK]
9
Select <Yes>, and then press [OK]
10
After the <Connected> screen is displayed,
wait until the Wi-Fi indicator stops blinking and
turns on
Wait approximately 2 minutes after the
connection.
IP address is set during this period of time
When an error message appears:
Press [OK] to close the screen, check whether or not
the network key is correct, and then retry the settings
If the access point cannot be detected even after
retrying, see the following
e-Manual "When an Error Message Appears"
To set IP address manually:
e-Manual "Setting IP Addresses"
Checking That the Wireless LAN Setting
is Completed
1
Press (Status Monitor)
2
Select <Network Information>, and then press
[OK]
3
Select <IPv4>, and then press [OK]
4
Select <IP Address>, and then press [OK]
5
Take note of the IP address
6
Press (Status Monitor)
7
Start a Web browser from a computer, enter
"http://<IP address of the machine>/" in the
address eld, and then press [Enter] on your
keyboard
8
Check that the screen of the Remote UI is
displayed
Connection is completed if the screen is displayed.
If the screen is not displayed correctly:
e-Manual "Common Problems"

7
En
Installing the Driver/Software
Install the driver and software using the User Software
CD-ROM For details on the installation procedures, see MF
Driver Installation Guide
Checking SSID or Network Key for a
Wireless Router
You can check the SSID or the network key using
Canon MF/LBP Wireless Setup Assistant, which is
included in the User Software CD-ROM
Write down the name of access point (SSID) and
network key on page 5 When multiple access
points are displayed, write all SSIDs and network
keys that are displayed
SampleABCD WEP 01234567890123456789ABCDEF
SampleEFGHIJ WPA-PSK 543210EDCBA
SampleK WPA2-PSK 1234ABCD
If the information for the wireless router is not
displayed
• Click the [Refresh] button
• If the information is not displayed when you
click the [Refresh] button, check the network
connection of the computer and the wireless
router

8
Fr
Vérication avant la conguration
Routeur sans l
Internet
L'ordinateur est-il correctement connecté au routeur
sans l à l'aide d'un câble réseau ou du réseau sans
l ?
Pour plus d'informations, reportez-vous au mode d'emploi
du périphérique réseau que vous utilisez ou contactez le
fabricant concerné
La conguration réseau de l'ordinateur a-t-elle été
eectuée ?
Si l'ordinateur n'est pas correctement conguré, vous
risquez de ne pas pouvoir utiliser le réseau sans l même
après le paramétrage des réglages suivants
REMARQUE
• Vous ne pouvez pas utiliser simultanément le réseau
laire et le réseau sans l En outre, la machine est
réglée par défaut pour utiliser le réseau sans l
• Si vous vous connectez à un réseau non sécurisé,
vos informations condentielles risquent d'être
divulguées à un tiers Prenez toutes les précautions
nécessaires
• En cas de connexion à un réseau d'entreprise,
contactez votre administrateur réseau
• Dans ce manuel, un périphérique sans l accessible
à partir de terminaux satellites est généralement
appelé "routeur sans l" Le terme "point d'accès"
désigne un terminal principal sur un réseau local
sans l auquel les terminaux satellites ont accès
• Lors de la conguration depuis la section
"Branchement du cordon d'alimentation et mise
sous tension" du Mise en route :
Passer à l'étape "Vérication du routeur sans l" à droite de
cette page
Activation du réseau sans l
1
Appuyez sur 
2
Sélectionnez <Réglages réseau>, puis appuyez
sur [OK]
3
Sélectionnez <Choisir réseau laire/sans l>,
puis appuyez sur [OK]
4
Sélectionnez <Réseau sans l>, puis appuyez
sur [OK]
Vérication du routeur sans l
Sélectionnez la méthode de connexion au réseau sans l
Choisissez l'une des deux méthodes en fonction du routeur
utilisé
En cas de présence d'un bouton
Cette machine prend en
charge le protocole WPS
(Wi-Fi Protected Setup) La
conguration de la fonction
s'eectue facilement dès
lors que votre routeur sans
l comporte un bouton
correspondant et que le logo
illustré gure sur le routeur sans l
Si vous ignorez si votre routeur sans l prend en charge le protocole
WPS, reportez-vous au manuel fourni avec le produit ou prenez
contact avec le fabricant du produit
En cas d'absence de bouton
Si votre routeur ne comporte
pas de bouton, vous pouvez
sélectionner manuellement
le SSID et congurer les
paramètres nécessaires Dans
ce cas, vous devez indiquer le
SSID et la clé réseau de votre
routeur sans l
Reportez-vous à la section "Vérication du SSID ou de la
clé réseau du routeur sans l" (P11)
pour savoir comment déterminer les valeurs de ces
paramètres
Pour congurer la méthode WPS par code PIN ou
procéder à une conguration manuelle :
Manuel électronique "Connexion à un réseau local sans l"
• Lors de la conguration depuis la section
"Branchement du cordon d'alimentation et mise
sous tension" du Mise en route :
Passez à l'étape 4 de "Conguration du réseau sans l" (P9)

9
Fr
Conguration du réseau sans l
Mode bouton poussoir
1
Appuyez sur 
2
Sélectionnez <Réglages réseau>, puis appuyez
sur [OK]
3
Sélectionnez <Réglages réseau sans l>, puis
appuyez sur [OK]
4
Appuyez sur [OK]
Si le message <Voulez-vous activer le réseau local ?>
s'ache, appuyez sur [▲] pour mettre en surbrillance
<Oui> et appuyez sur [OK]
5
Sélectionnez <Mode bouton poussoir WPS>,
puis appuyez sur [OK]
6
Sélectionnez <Oui>, puis appuyez sur [OK]
7
Vous devez appuyer sur le bouton WPS
2 minutes après avoir sélectionné l'option <Oui>
à l'étape 6
Maintenez le bouton enfoncé* jusqu'à ce que le
voyant WPS s'allume ou se mette à clignoter
* La durée pendant laquelle vous devez maintenir le bouton
enfoncé dépend du routeur sans l utilisé
Patientez environ 2 minutes après la connexion.
Pendant cette période, l'adresse IP est congurée
Si un message d'erreur apparaît :
Cliquez sur [OK] pour fermer l'écran, vériez si la
fonction WPS du routeur sans l est congurée
correctement, puis réessayez les réglages Si le point
d'accès n'est pas détecté après cette nouvelle tentative,
consultez le guide suivant
Manuel électronique "Si un message d'erreur apparaît"
Lors de la vérication de la connexion réseau :
Vous pouvez vérier si l'appareil est connecté correctement
au réseau en utilisant un ordinateur relié au même réseau
"Vérication de la conguration du réseau sans l" (P10)
Pour congurer l'adresse IP manuellement :
Manuel électronique "Dénition des adresses IP"
Conguration manuelle du point d'accès
Si vous ignorez le SSID (nom du point d'accès) et la clé
réseau que vous utilisez, examinez la plaque signalétique
apposée au routeur sans l ou utilisez l'Assistant de
conguration sans l Canon MF/LBP (voir "Vérication
du SSID ou de la clé réseau du routeur sans l" (P11) pour
obtenir ces renseignements) Notez ci-dessous la valeur du
SSID et de la clé réseau, pour référence
SSID
Cette option peut être appelée nom du point d'accès
ou nom du réseau En cas de SSID multiples, notez
l'ensemble des informations
Clé réseau
Cette option peut être appelée clé de chirement, clé
WEP, mot de passe WPA/WPA2, clé partagée PSK ou
clé pré-partagée
1
Appuyez sur 
2
Sélectionnez <Réglages réseau>, puis appuyez
sur [OK]
3
Sélectionnez <Réglages réseau sans l>, puis
appuyez sur [OK]
4
Appuyez sur [OK]
Si le message <Voulez-vous activer le réseau local ?>
s'ache, appuyez sur [▲] pour mettre en surbrillance
<Oui> et appuyez sur [OK]
5
Sélectionnez <Réglages SSID>, puis appuyez
sur [OK]
6
Sélectionnez <Choisir point d'accès>, puis
appuyez sur [OK]
7
Sélectionnez le point d'accès noté, puis appuyez
sur [OK]
En cas de SSID multiples, sélectionnez celui qui
apparaît en tête de liste (meilleur signal)
Passer à la page suivante

10
Fr
8
Saisissez la clé réseau
1 Utilisez le claver numérique pour saisir la clé réseau
2 Appuyez sur [OK]
9
Sélectionnez <Oui>, puis appuyez sur [OK]
10
Une fois l'écran <Connecté> aché, patientez
jusqu'à ce que le témoin Wi-Fi s'arrête de
clignoter et s'allume
Patientez environ 2 minutes après la connexion.
Pendant cette période, l'adresse IP est congurée
Si un message d'erreur apparaît :
Appuyez sur [OK] pour fermer l'écran, vériez si
la clé réseau est correctement congurée, puis
recommencez les réglages
Si après cette nouvelle tentative, vous ne pouvez
toujours pas vous connecter au point d'accès,
reportez-vous aux instructions suivantes
Manuel électronique "Si un message d'erreur apparaît"
Pour congurer l'adresse IP manuellement :
Manuel électronique "Dénition des adresses IP"
Vérication de la conguration du réseau
sans l
1
Appuyez sur (Suivi statut)
2
Sélectionnez <Informations réseau>, puis
appuyez sur [OK]
3
Sélectionnez <IPv4>, puis appuyez sur [OK]
4
Sélectionnez <Adresse IP>, puis appuyez sur
[OK]
5
Notez l'adresse IP
6
Appuyez sur (Suivi statut)
7
Démarrez un navigateur Web à partir d'un
ordinateur, saisissez "http://<adresse IP de
la machine>/" dans le champ d'adresse, puis
appuyez sur [Entrée] sur le clavier
8
Vériez que l'écran de l'interface utilisateur
distante s'ache
La connexion est établie lorsque l'écran apparaît.
Si l'écran ci-dessus ne s'ache pas correctement :
Manuel électronique "Problèmes courants"

11
Fr
Installation du pilote et/ou du logiciel
Installez le pilote et le logiciel à l'aide du CD-ROM "User
Software CD-ROM" Pour en savoir plus sur les procédures
d'installation, consultez le Guide d'installation du pilote MF
Vérication du SSID ou de la clé
réseau du routeur sans l
Vous pouvez vérier le SSID ou la clé réseau
par le biais de l'Assistant de conguration sans
l Canon MF/LBP inclus sur le User Software
CD-ROM
Notez le nom du point d'accès (SSID) et la clé
réseau à la page 9 Lorsque plusieurs points
d'accès s'achent, notez tous les SSID et les clés
réseau qui apparaissent
SampleABCD WEP 01234567890123456789ABCDEF
SampleEFGHIJ WPA-PSK 543210EDCBA
SampleK WPA2-PSK 1234ABCD
Si les informations du routeur sans l ne
s'achent pas
• Cliquez sur le bouton [Refresh]
• Si les informations ne s'achent pas lorsque
vous cliquez sur le bouton [Refresh], vériez la
connexion réseau entre l'ordinateur et le routeur
sans l

12
Es
Vericación antes de la conguración
Enrutador
inalámbrico
Internet
¿El ordenador está conectado correctamente al
enrutador inalámbrico mediante un cable LAN o LAN
inalámbrica?
Para obtener más información, consulte el manual de
instrucciones del dispositivo de red que está utilizando, o
bien, póngase en contacto con el fabricante
¿Se completó la conguración de la red en el
ordenador?
Si el ordenador no está congurado correctamente, es
posible que no pueda usar la conexión LAN inalámbrica
aun después de completar los siguientes ajustes
NOTA
• No podrá utilizar una red LAN cableada y una LAN
inalámbrica al mismo tiempo Asimismo, la máquina
de manera predeterminada está congurada como
"LAN cableada"
• Cuando se conecte a un entorno de red que no esté
protegido, es posible que terceros puedan ver su
información personal Sea cuidadoso
• Para conectarse mediante una LAN en la ocina,
consulte al administrador de red
• En este manual, cuando se hace referencia a
un dispositivo inalámbrico al que se accede
desde terminales satélite se habla de "enrutador
inalámbrico" El término "punto de acceso" hace
referencia a un terminal principal de una LAN
inalámbrica al que acceden los terminales satélite
• Proceda de acuerdo con la sección "Conexión del
cable de alimentación y encendido del interruptor
de alimentación" de la Introducción:
Proceda con la sección "Vericación del enrutador
inalámbrico", a la derecha de la página
Cambio del método de conexión a la red
LAN inalámbrica
1
Pulse 
2
Seleccione <Opciones de red> y, a continuación,
pulse [OK]
3
Seleccione <Seleccionar red inalámbrica/
cableada> y, a continuación, pulse [OK]
4
Seleccione <Red inalámbrica> y, a continuación,
pulse [OK]
Vericación del enrutador inalámbrico
Seleccione el método de conexión para la LAN inalámbrica
Seleccione uno de los siguientes dos métodos en función
del enrutador inalámbrico que esté utilizando
Hay un botón
Esta máquina admite WPS
(Conguración protegida
por Wi-Fi) Puede realizar la
conguración fácilmente si su
enrutador inalámbrico tiene un
botón y la marca se encuentra
en el enrutador inalámbrico
Si no está seguro de si el enrutador inalámbrico admite WPS,
consulte el manual suministrado con el producto o póngase en
contacto con el fabricante
No hay botón
Si no hay un botón en el
enrutador inalámbrico, puede
seleccionar manualmente SSID
y completar la conguración En
este caso, deberá especicar
el SSID y la clave de red del
enrutador inalámbrico
Consulte "Comprobación del SSID o de la clave de red
del enrutador inalámbrico" (Pág15) para obtener más
información sobre SSID y la clave de red
Para realizar la conguración el método de código PIN
de WPS o realizar la conguración manualmente:
En el e-Manual, consulte "Conexión a una red inalámbrica"
• Proceda de acuerdo con la sección "Conexión del
cable de alimentación y encendido del interruptor
de alimentación" de la Introducción:
Proceda con el paso 4 de "Opciones de LAN inalámbrica"
(Pág13)

13
Es

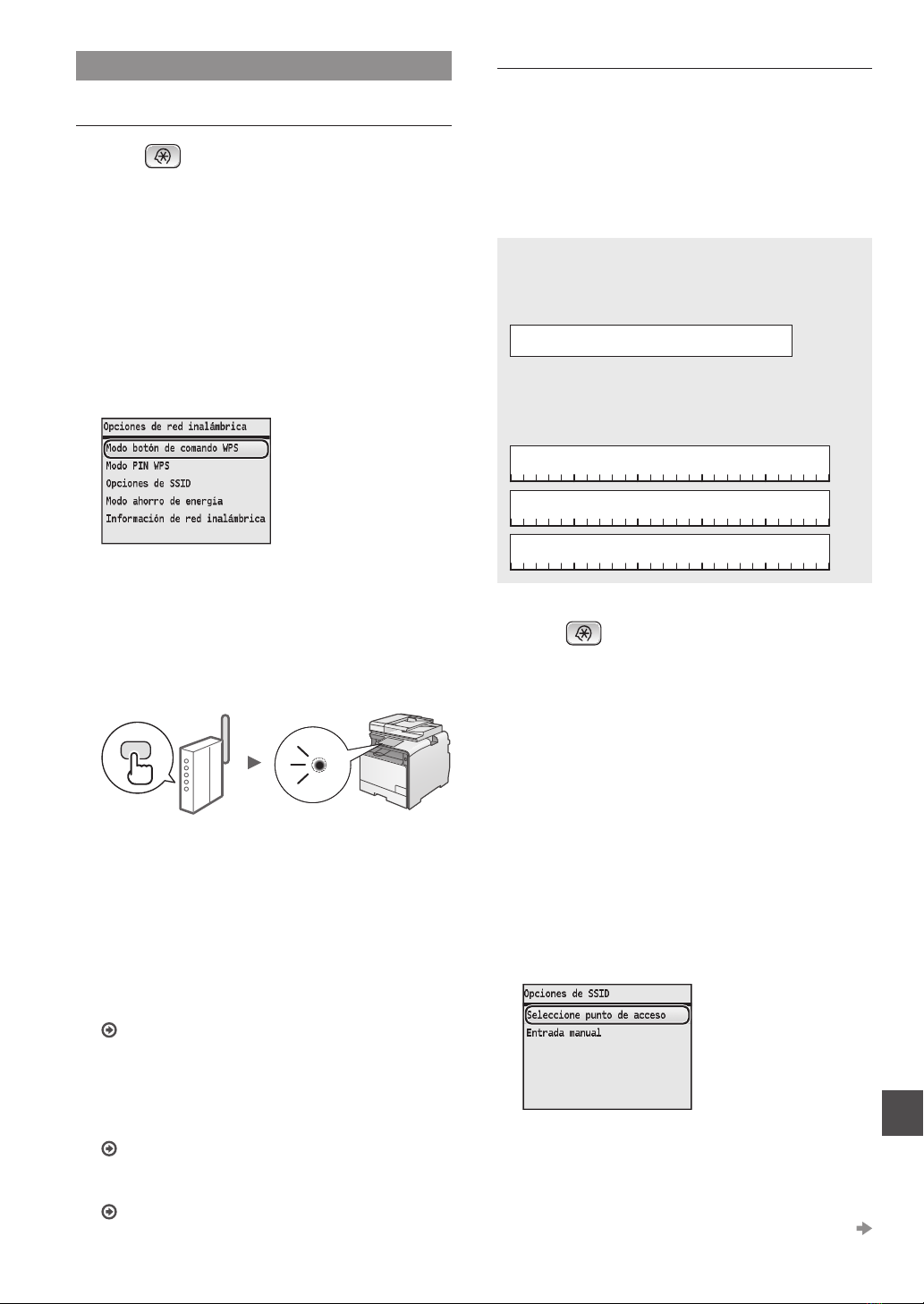

Opciones de LAN inalámbrica
Modo de botón pulsador
1
Pulse 
2
Seleccione <Opciones de red> y, a continuación,
pulse [OK]
3
Seleccione <Opciones de red inalámbrica> y, a
continuación, pulse [OK]
4
Pulse [OK]
Si aparece <¿Desea habilitar la LAN inalámbrica?>,
pulse [▲] para resaltar <Sí> y, a continuación, pulse
[OK]
5
Seleccione <Modo botón de comando WPS> y, a
continuación, pulse [OK]
6
Seleccione <Sí> y, a continuación, pulse [OK]
7
Debe pulsar el botón WPS dentro de los
2 minutos posteriores a la selección de <Sí> en el
paso 6 Mantenga pulsado el botón* hasta que el
indicador de WPS se encienda o parpadee
* El tiempo que se debe mantener pulsado el botón puede
variar en función del enrutador inalámbrico que se utilice
Aguarde aproximadamente 2 minutos después de
la conexión.
La dirección IP se establece durante este período
Cuando aparece un mensaje de error:
Pulse [OK] para cerrar la pantalla, compruebe si
la función WPS del enrutador inalámbrico está
correctamente establecida y, a continuación, vuelva a
probar los ajustes Si, después de volver a intentarlo,
el punto de acceso no puede detectarse, consulte lo
siguiente
En el e-Manual, consulte "Cuando aparece un mensaje
de error"
Vericación de la conexión de red:
Podrá comprobar si la máquina se encuentra
correctamente conectada a la red utilizando un
ordenador que se encuentre conectado a la misma red
"Vericar si se completó las conguración de la LAN
inalámbrica" (Pág 14)
Para congurar manualmente la dirección IP:
En el e-Manual, consulte "Conguración de direcciones
IP"
Conguración manual del punto de acceso
Si no sabe qué SSID (nombre del punto de acceso) ni qué
clave de red está utilizando, consulte la etiqueta situada
en el enrutador inalámbrico o utilice el Asistente para
la conguración inalámbrica Canon MF/LBP (consulte
"Comprobación del SSID o de la clave de red del enrutador
inalámbrico" (Pág15) para conocer el SSID y la clave de red)
Tome nota del SSID y la clave que aparecen a continuación
como referencia
SSID
A veces se escribe como el nombre de la red o el
nombre del punto de acceso Si tiene múltiples SSID,
tome nota de todos ellos
Clave de red
A veces se escribe como PIN, clave WEP, frase de
contraseña WPA/WPA2 o PSK (clave previamente
compartida)
1
Pulse 
2
Seleccione <Opciones de red> y, a continuación,
pulse [OK]
3
Seleccione <Opciones de red inalámbrica> y, a
continuación, pulse [OK]
4
Pulse [OK]
Si aparece <¿Desea habilitar la LAN inalámbrica?>,
pulse [▲] para resaltar <Sí> y, a continuación, pulse
[OK]
5
Seleccione <Opciones de SSID> y, a
continuación, pulse [OK]
6
Seleccione <Seleccione punto de acceso> y, a
continuación, pulse [OK]
7
Seleccione el punto de acceso del que tomó nota
y, luego, pulse [OK]
Si se muestran varios SSID asociados, seleccione el
ID que aparece primero en la lista (el que tiene la señal
más fuerte) Pase a la página siguiente

14
Es
8
Introduzca la clave de red
1 Introduzca la clave de red con las teclas numéricas
2 Pulse [OK]
9
Seleccione <Sí> y, a continuación, pulse [OK]
10
Cuando aparezca la pantalla <Conectado>,
espere hasta que el indicador Wi-Fi deje de
parpadear y se encienda
Aguarde aproximadamente 2 minutos después
de la conexión.
La dirección IP se establece durante este período
Cuando aparece un mensaje de error:
Pulse [OK] para cerrar la pantalla, verique si es
correcta la clave de red y, luego, vuelva a probar los
ajustes
Si el punto de acceso no se puede conectar después
de volver a intentarlo, consulte lo siguiente
En el e-Manual, consulte "Cuando aparece un
mensaje de error"
Para congurar manualmente la dirección IP:
En el e-Manual, consulte "Conguración de
direcciones IP"
Vericar si se completó las conguración
de la LAN inalámbrica
1
Pulse (Monitor de estado)
2
Seleccione <Información de red> y, a
continuación, pulse [OK]
3
Seleccione <IPv4> y, a continuación, pulse [OK]
4
Seleccione <Dirección IP> y, a continuación,
pulse [OK]
5
Tome nota de la dirección IP
6
Pulse (Monitor de estado)
7
Inicie el navegador web del ordenador e
introduzca "http://<dirección IP de la máquina>/"
en el campo de dirección y, a continuación, pulse
la tecla [Intro] en el teclado
8
Compruebe que se muestre la pantalla de la IU
remota
Si aparece la pantalla se completó la conexión.
Si la pantalla no se muestra correctamente:
En el e-Manual, consulte "Problemas comunes"

15
Es
Instalación del controlador/el software
Instale el controlador y el software con el User Software
CD-ROM Para obtener información detallada sobre
los procedimientos de instalación, consulte la Guía de
instalación del controlador MF
Comprobación del SSID o de
la clave de red del enrutador
inalámbrico
Podrá consultar el SSID o la clave de red
utilizando el Asistente para la conguración
inalámbrica Canon MF/LBP, incluido en "User
Software CD-ROM"
Tome nota del nombre del punto de acceso
(SSID) y la clave de red en la página 13 Si
aparecen varios puntos de acceso, escriba todos
los SSID y todas las claves de red mostradas
SampleABCD WEP 01234567890123456789ABCDEF
SampleEFGHIJ WPA-PSK 543210EDCBA
SampleK WPA2-PSK 1234ABCD
Si no se muestra la información del enrutador
inalámbrico
• Haga clic en el botón [Refresh]
• Si la información no aparece al hacer clic en el
botón [Refresh], compruebe la conexión de red
del ordenador y el enrutador inalámbrico

16
Pt
Vericação antes da conguração
Roteador sem o
Internet
O computador está conectado ao roteador sem o
corretamente através de um cabo LAN ou LAN sem
o?
Para obter mais informações, consulte o manual de
instruções do dispositivo de rede que você está usando ou
entre em contato com o fabricante do dispositivo de rede
As congurações de rede no computador foram
concluídas?
Se o computador não estiver congurado corretamente,
não será possível usar a conexão de LAN sem o mesmo
após a conclusão das congurações a seguir
NOTA
• Não é possível conectar a LAN com o e a LAN
sem o ao mesmo tempo Além disso, a máquina é
congurada para usar a LAN com o por padrão
• Quando você se conecta a um ambiente de rede
sem a proteção adequada, é possível que suas
informações pessoais sejam divulgadas para
terceiros Cuidado
• Para conectar via LAN no escritório, entre em
contato com o administrador de rede
• Neste manual, um dispositivo que é acessado a
partir de terminais de satélite é geramente chamado
de "roteador sem o" O termo "ponto de acesso"
signica um terminal principal em uma LAN sem o
que aqueles terminais de satélite acessam
• Ao consultar a "Como conectar o cabo de
alimentação e ligar a máquina" no Introdução:
Vá para "Vericação do roteador" no lado direito desta
página
Mudança do método de conexão para
LAN sem o
1
Pressione 
2
Selecione <Denições de Rede> e pressione
[OK]
3
Selecione <Seleccionar LAN com Fios/sem
Fios> e pressione [OK]
4
Selecione <LAN sem Fios> e pressione [OK]
Vericação do roteador sem o
Selecione o método de conexão para a LAN sem o
Selecione um dos dois métodos de acordo com o roteador
sem o que você está usando
Há um botão
Esta máquina oferece suporte
ao WPS (Wi-Fi Protected
Setup) Você pode congurar
facilmente se o seu roteador
possuir um botão e se a
marca estiver no seu roteador
sem o
Se você não tiver certeza se o seu roteador sem o suporta WPS ou
não, consulte o manual incluído no produto ou entre em contato com
o fabricante do produto
Não há botão
Se não existir um botão no seu
roteador sem o, você pode
selecionar manualmente o SSID
e concluir os ajustes Nesse
caso, você precisará especicar
o SSID e a chave de rede do seu
roteador sem o
Consulte "Vericação do SSID ou da chave de rede de um
roteador sem o" (P19) para saber como descobrir seu SSID
e a respectiva chave de rede
Para congurar com o método de código de PIN WPS
ou efetuar a conguração manual:
Manual eletrônico "Conectando a uma rede LAN sem o"
• Ao continuar de "Como conectar o cabo de
alimentação e ligar a máquina" no Introdução:
Vá para a etapa 4 de "Conguração da LAN sem o" (P17)

17
Pt
Conguração da LAN sem o
Modo de pressionamento de botão
1
Pressione 
2
Selecione <Denições de Rede> e pressione
[OK]
3
Selecione <Denições LAN s/Fios> e pressione
[OK]
4
Pressione [OK]
Se <Deseja ativar a LAN sem o?> for exibido,
pressione [▲] para destacar <Sim> e, em seguida,
pressione [OK]
5
Selecione <Modo Botão WPS> e pressione [OK]
6
Selecione <Sim> e pressione [OK]
7
Você deve pressionar o botão WPS em até 2
minutos após selecionar <Sim> na etapa 6
Pressione e mantenha pressionado* o botão até
que a luz do WPS acenda ou pisque
* O tempo que você deve manter pressionado o botão pode
variar dependendo do roteador sem o que estiver usando
Aguarde aproximadamente 2 minutos após a
conexão.
O endereço IP é denido nesse intervalo de tempo
Quando uma mensagem de erro for exibida:
Pressione [OK] para fechar a tela, verique se
a função WPS do roteador sem o está ou não
corretamente denida e, em seguida, tente novamente
as congurações Se não for possível detectar o ponto
de acesso mesmo após a nova tentativa, consulte as
instruções a seguir
Manual eletrônico "Quando uma mensagem de erro
aparece"
Ao vericar a conexão de rede:
Você pode vericar se a máquina está devidamente
conectada à rede usando um computador conectado à
mesma rede
"Vericação da conguração da LAN sem o" (P18)
Para denir o endereço IP manualmente:
Manual eletrônico "Denindo um endereço IP"
Conguração manual do ponto de acesso
Se você não souber o SSID (nome do ponto de acesso) e
a chave de rede que você está usando, verique a etiqueta
presa ao roteador sem o ou use o Assistente de instalação
sem o Canon MF/LBP (Consulte "Vericação do SSID ou
da chave de rede de um roteador sem o" (P19) para saber
seu SSID e chave de rede) Escreva o SSID e a chave de
rede abaixo para referência
SSID
Algumas vezes ele é descrito como o nome da rede ou
o nome do ponto de acesso Se houver vários SSIDs,
anote todos
Chave de rede
Algumas vezes é escrita como PIN, chave WEP,
frase de acesso WPA/WPA2, PSK ou chave pré-
compartilhada
1
Pressione 
2
Selecione <Denições de Rede> e pressione
[OK]
3
Selecione <Denições LAN s/Fios> e pressione
[OK]
4
Pressione [OK]
Se <Deseja ativar a LAN sem o?> for exibido,
pressione [▲] para destacar <Sim> e, em seguida,
pressione [OK]
5
Selecione <Denições de SSID> e pressione
[OK]
6
Selecione <Selec Ponto de Acesso> e pressione
[OK]
Prossiga para a próxima página

18
Pt
7
Selecione o ponto de acesso anotado e, em
seguida, pressione [OK]
Se houver vários SSIDs exibidos, selecione o ID listado
primeiro (aquele com o sinal mais forte)
8
Insira a chave de rede
1 Insira a chave de rede usando as teclas numéricas
2 Pressione [OK]
9
Selecione <Sim> e pressione [OK]
10
Após a tela <Ligado> ser exibida, aguarde
o indicador de Wi-Fi parar de piscar e
permanecer aceso
Aguarde aproximadamente 2 minutos após a
conexão.
O endereço IP é denido nesse intervalo de tempo
Quando uma mensagem de erro for exibida:
Pressione [OK] para fechar a tela, verique se a chave
de rede está correta e repita as congurações
Se não for possível detectar o ponto de acesso
mesmo após tentar novamente, consulte as
instruções a seguir
Manual eletrônico "Quando uma mensagem de erro
aparece"
Para denir o endereço IP manualmente:
Manual eletrônico "Denindo um endereço IP"
Vericação da conguração da LAN sem
o
1
Pressione (Monitor de status)
2
Selecione <Dados da Rede> e pressione [OK]
3
Selecione <IPv4> e, em seguida, pressione [OK]
4
Selecione <Endereço IP> e pressione [OK]
5
Anote o endereço IP
6
Pressione (Monitor de status)
7
Inicie um navegador da Web em um computador,
digite "http://<endereço IP da máquina>/" no
campo de endereço e pressione [Enter] no
teclado
8
Verique se a tela da IU remota é exibida
A conexão estará concluída se a tela for exibida.
Se a tela acima não for exibida corretamente:
Manual eletrônico "Problemas comuns"

19
Pt
Instalação do driver/software
Instale o driver e o software usando o User Software
CD-ROM Para obter detalhes sobre os procedimentos de
instalação, consulte o Guia de Instalação do Driver MF
Vericação do SSID ou da chave de
rede de um roteador sem o
Você pode vericar o SSID ou a chave de rede
usando o Assistente de instalação sem o Canon
MF/LBP que está incluído no User Software CD-
ROM
Anote o nome do ponto de acesso (SSID) e a
chave de rede na página 17 Quando diversos
pontos de acesso forem exibidos, escreva todos
os SSID e chaves de rede que forem exibidos
SampleABCD WEP 01234567890123456789ABCDEF
SampleEFGHIJ WPA-PSK 543210EDCBA
SampleK WPA2-PSK 1234ABCD
Se as informações para o roteador sem o
não forem exibidas
• Clique no botão [Atualizar]
• Se as informações não forem exibidas ao clicar
no botão [Atualizar], verique a conexão de rede
do computador e do roteador sem o

PRINTED IN CHINA
FT6-0115 (000) XXXXXXXXXX © CANON INC 2013 Imprimé en CHINE
CANON INC.
30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan
CANON MARKETING JAPAN INC.
16-6, Konan 2-chome, Minato-ku, Tokyo 108-8011, Japan
CANON U.S.A., INC.
One Canon Park, Melville, NY 11747, USA
CANON EUROPA N.V.
Bovenkerkerweg 59, 1185 XB Amstelveen, The Netherlands
CANON CHINA CO. LTD.
15F Jinbao Building No89, Jinbao Street, Dongcheng District, Beijing 100005, PRC
CANON SINGAPORE PTE LTD
1 HarbourFront Avenue, #04-01 Keppel Bay Tower, Singapore 098632
CANON AUSTRALIA PTY LTD
1 Thomas Holt Drive, North Ryde, Sydney NSW 2113, Australia
CANON GLOBAL WORLDWIDE SITES
http://wwwcanoncom/
