Canton Smart Amp 5.1 User manual

BEDIENUNGSANLEITUNG
Smart Amp 5.1 OPERATING INSTRUCTIONS
Deutsch
English

Vielen Dank, dass Sie sich für ein Produkt von Canton entschieden haben.
Ihnen stehen nun viele Hörstunden mit hervorragenden Klängen bevor.
Sollten Sie Fragen haben oder weitere Informationen benötigen, stehen wir Ihnen gerne zur Verfügung!
Service-Telefon: 06083 / 287-87
Service E-Mail: [email protected]
Canton Elektronik GmbH + Co. KG
Neugasse 21–23
61276 Weilrod, Germany
Danke!

Sicherheitshinweise..............................................................................................................................................................................Seite 6
Auspacken und Anschließen ..............................................................................................................................................................Seite 11
Einspielen...........................................................................................................................................................................................Seite 11
Inbetriebnahme der Fernbedienung....................................................................................................................................................Seite 11

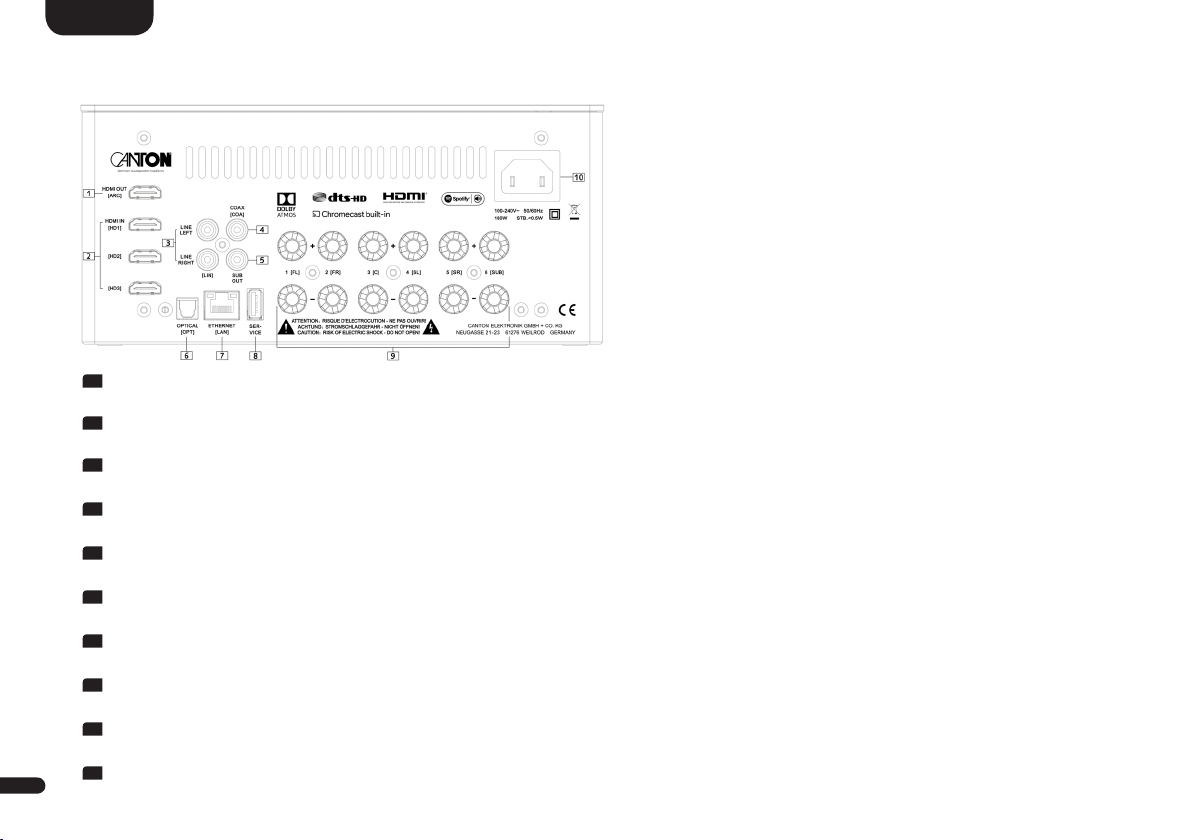

Anschluss-Terminal............................................................................................................................................................................Seite 12

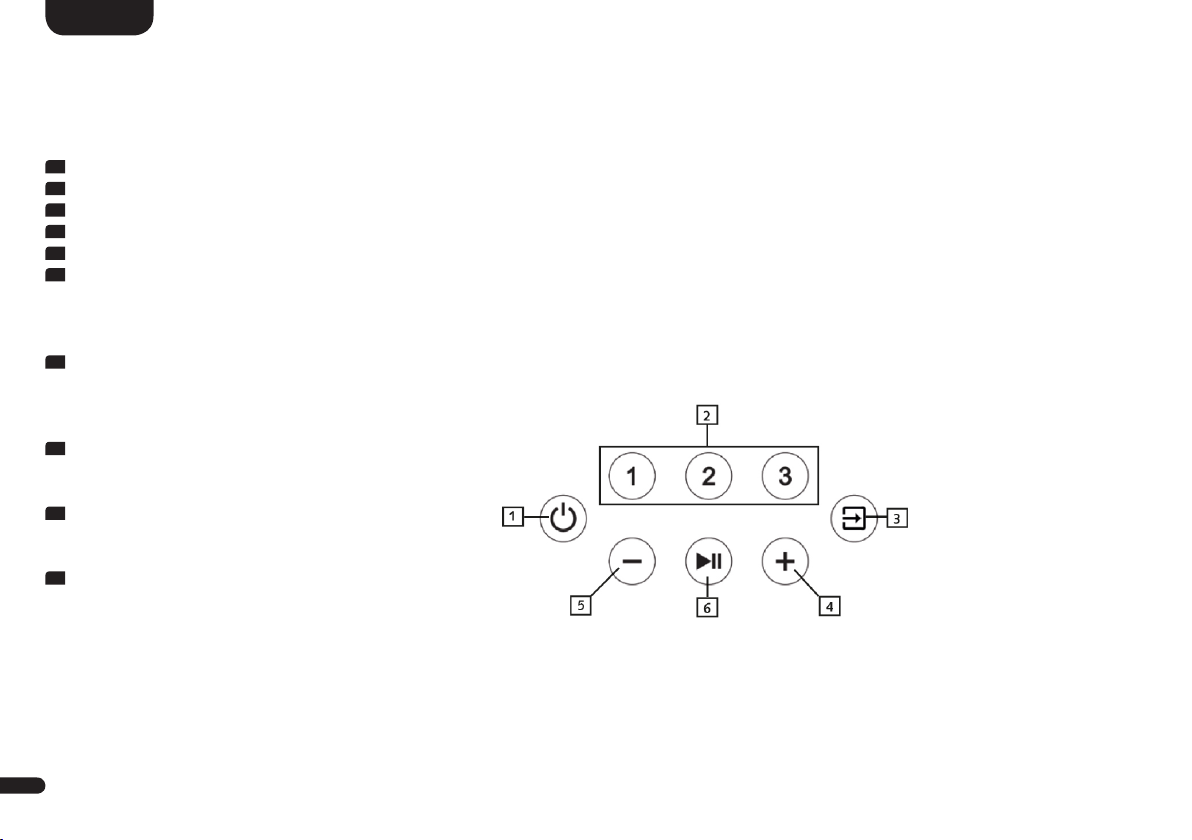

Tastenfeld ..........................................................................................................................................................................................Seite 14
Fernbedienung ...................................................................................................................................................................................Seite 15
LED Anzeigen.....................................................................................................................................................................................Seite 16
Displayanzeigen.................................................................................................................................................................................Seite 16
Verwendung von Chromecast built-in for audio.................................................................................................................................Seite 19
Verwendung von Spotify Connect......................................................................................................................................................Seite 21
Wiedergabe via Bluetooth®Funktechnologie.....................................................................................................................................Seite 22
Speichertaste 1-3 ...............................................................................................................................................................................Seite 23
Menüstruktur und Navigation............................................................................................................................................................Seite 24
Übersicht............................................................................................................................................................................................Seite 24
1. Lautsprecher-Einstellung [SPS].......................................................................................................................................................Seite 25
– Kanalpegel [CHL]..........................................................................................................................................................................Seite 25
– Lautsprecher-Abstand [DST] .........................................................................................................................................................Seite 26
– Frequenzweiche [XOV].................................................................................................................................................................Seite 27
– DRC [DRC] ...................................................................................................................................................................................Seite 27
– Sprachverständlichkeit [VOI].........................................................................................................................................................Seite 28
– EQ [EQ]........................................................................................................................................................................................Seite 28
– Sub Phase [PHA]...........................................................................................................................................................................Seite 29
– Sub Stereo [SSM]..........................................................................................................................................................................Seite 29
– Raumhöhe [RHE] ..........................................................................................................................................................................Seite 30
– Gerätehöhe [DHE] ........................................................................................................................................................................Seite 30
2. Systemeinstellung [SYS].................................................................................................................................................................Seite 31
– Schlummerfunktion [SLP]..............................................................................................................................................................Seite 31
– IR Menü [IRM]..............................................................................................................................................................................Seite 32
– IR Lernen [IRL]...........................................................................................................................................................................Seite 32
Inhalt

– Diskreter Eingang [DIL] ..............................................................................................................................................................Seite 33
– IR Löschen [RES] ........................................................................................................................................................................Seite 34
– HDMI CEC [CEC]..........................................................................................................................................................................Seite 34
– Standby Modus [STB] ...................................................................................................................................................................Seite 35
– Eingangskonfiguration [INP] .........................................................................................................................................................Seite 36
– Verstärkung Analog [OFS] ............................................................................................................................................................Seite 37
– Eingangswahl [SEL].......................................................................................................................................................................Seite 38
– Lip Sync [LIP]................................................................................................................................................................................Seite 39
– Max. Lautstärke [VOL] .................................................................................................................................................................Seite 39
– Wiedergabemodus [PLM] .............................................................................................................................................................Seite 40
– 3D Audio [3D] ..............................................................................................................................................................................Seite 40
– Sprache [LAN]...............................................................................................................................................................................Seite 41
– Laufschrift [SCT] ...........................................................................................................................................................................Seite 42
– Werkseinstellung [RES] .................................................................................................................................................................Seite 41
3. Netzwerkeinstellung [NWS]...........................................................................................................................................................Seite 42
– Netzwerkverbindung [NWC] ........................................................................................................................................................Seite 42
– Netzwerk Reset [NWR].................................................................................................................................................................Seite 43
4. Funkeinstellung [WIS]....................................................................................................................................................................Seite 44
– Bluetooth®[BT].............................................................................................................................................................................Seite 44
– BT Koppeln [BTP].......................................................................................................................................................................Seite 44
– BT Eingangswahl [BTS]...............................................................................................................................................................Seite 45
– Autom. Wiedergabe [APL] .........................................................................................................................................................Seite 46
– Bluetooth Reset [BRE] ................................................................................................................................................................Seite 46
– HF Sendeleistung [TXP].................................................................................................................................................................Seite 47
– HF Kanal [CHN]............................................................................................................................................................................Seite 48
– Funk Reset [WRE].........................................................................................................................................................................Seite 48
5. Ausgangskonfiguration [OPS]........................................................................................................................................................Seite 49
– Lautsprecherkonfiguration [SPC]...................................................................................................................................................Seite 49
– Lautsprecherzuordnung [SPM]......................................................................................................................................................Seite 52

6. System Info [INF] ...........................................................................................................................................................................Seite 54
– Firmware Info [FWI]......................................................................................................................................................................Seite 55
– Netzwerk Info [WII]......................................................................................................................................................................Seite 56
Fehlersuche........................................................................................................................................................................................Seite 57
Technische Daten ...............................................................................................................................................................................Seite 64
EU Konformitätserklärung..................................................................................................................................................................Seite 65
Weitere wichtige Informationen.........................................................................................................................................................Seite 66
– Informationen über den „bestimmungsgemäßen Betrieb"...............................................................................................................Seite 66
– Informationen über einen umweltgerechten Betrieb ........................................................................................................................Seite 66
– Informationen zur CE-Kennzeichnung...........................................................................................................................................Seite 66
– Entsorgungshinweise.....................................................................................................................................................................Seite 66
Garantie .............................................................................................................................................................................................Seite 67
Lizenzhinweise...................................................................................................................................................................................Seite 68

6
Deutsch
Sicherheitshinweise
Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihrern Smart Amp 5.1 und bei dessen Pflege und
Bedienung! Die sachgemäße Handhabung des Verstärkers fällt in die Verantwortung des Anwenders. Canton kann keine Verantwortung für
Schäden oder Unfälle übernehmen, die durch unsachgemäße Aufstellung oder unsachgemäßen Anschluss verursacht werden.
Wählen Sie einen
ebenen Untergrund
Feuchtigkeit
vermeiden
Erschütterungen
vermeiden
Netzkabel nicht mit
nassen Händen anfassen
Nicht in den
Hausmüll werfen
Direkte
Sonneneinstrahlung
vermeiden
Vor extremer Kälte
schützen
Gehäuse nicht öffnen Bei Batterie und
Fernbedienung auf
richtige Polung achten
Freien Zugang zum
Netzstecker gewährleisten
Abstand zu
Wärmequellen
Zur Reinigung keine
aggressiven, alkoholhaltigen
oder scheuernden
Mittel einsetzen
Netzstecker bei
Gewitter ziehen
Bei Überlastung System
leiser drehen

3
7
Deutsch
Wichtige Sicherheitsunterweisung
Hinweis
Lesen und befolgen Sie alle Anweisungen.
Bewahren Sie diese Anweisungen auf.
Beachten Sie alle Warn- und Sicherheitshinweise.
Betreiben Sie dieses Gerät nur in gemäßigtem Klima (nicht in tropischem Klima).
Betreiben Sie dieses Gerät nicht in Höhen von über 2000 m über dem Meeresspiegel.
Betreiben Sie dieses Gerät nur im Innenbereich, nicht im Außenbereich oder in Feuchträumen.
Um die Gefahr eines Brandes oder Stromschlages zu vermeiden, darf das Gerät weder Regen noch Nässe ausgesetzt werden.
Betreiben Sie dieses Gerät nicht in der Nähe von Wasser.
Setzen Sie dieses Gerät keinem Tropf- oder Spritzwasser aus.
ACHTUNG
Gefahr eines
elektrischen Schlages.
Nicht öffnen!
ACHTUNG:
Zur Vermeidung eines Brandes oder eines
elektrischen Schlages das Gerät nicht öffnen. Das
Gerät enthält keine vom Benutzer zu wartenden
Teile. Lassen Sie Wartungs- und Reparaturarbeiten
nur von qualifizierten
Fachkräften (Servicepersonal) durchführen.
ACHTUNG
Explosionsgefahr!
ACHTUNG:
Auswechselbare Lithium-Batterien!
Achtung: Bei unsachgemäßem Austausch
besteht Explosionsgefahr.
Batterien nur durch den selben
oder einen Vergleichstyp ersetzen.
ACHTUNG
Lebensgefahr!
ACHTUNG:
Knopfzelle (Batterie) nicht verschlucken.
Gefahr innerer chemischer Verbrennungen.
Es besteht Lebensgefahr!

8
Deutsch
Starke Temperaturschwankungen führen zu Kondensniederschlag (Wassertröpfchen) im Gerät.
Warten Sie mit der Inbetriebnahme, bis sich die entstandene Feuchtigkeit verflüchtigt hat (mind. drei Stunden).
Stellen Sie keine Gegenstände auf das Gerät, die mit Flüssigkeiten gefüllt sind (wie z.B. Vasen).
Stellen Sie kein offenes Feuer, wie z. B. brennende Kerzen, auf oder in die Nähe des Gerätes.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen wie z. B. Heizkörpern, Wärmespeichern,
Öfen oder sonstigen Geräten (auch Verstärkern), die Wärme erzeugen.
Verhindern Sie direkte Sonneneinstrahlung.
Halten Sie einen Freiraum von wenigstens 5 cm um das Gerät herum ein.
Verhindern Sie in keinem Fall die Schutzfunktion von gepolten oder geerdeten Steckern: Ein gepolter Stecker hat zwei Stifte, von denen
einer breiter ist als der andere. Ein geerdeter Stecker hat einen dritten Erdungsstift. Der breite bzw. dritte Stift dient Ihrer Sicherheit. Falls
der Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen qualifizierten Elektriker, um die veraltete Steckdose auszutauschen.
Zur Vermeidung eines elektrischen Schlages, verbinden Sie den Netzstecker nur mit Steckdosen oder Verlängerungen,
bei denen die Kontaktstifte vollständig eingesteckt werden können, um freiliegende Kontaktstifte zu unterbinden.
Berühren Sie niemals Signal- und Netzkabel mit nassen Händen.
Treten Sie nicht auf das Netzkabel und klemmen Sie es nicht ein, insbesondere nicht im Bereich der Stecker,
Steckdosen und an der Stelle, an der das Kabel aus dem Gerät geführt wird.
Bei Geräten ohne Netzschalter, bei denen der Netzstecker bzw. die Geräte-Netzbuchse als Trenneinrichtung dient,
muss der Stecker des Netzkabels bzw. die Geräte-Netzbuchse jederzeit frei zugänglich sein.
Trennen Sie bei Gewittern oder längerem Nichtgebrauch das Gerät vom Stromnetz.
Um das Gerät komplett vom Stromnetz zu trennen, ziehen Sie das Netzkabel aus der Steckdose.
Schalten Sie das Gerät vor dem Anschließen oder Abziehen von Anschlussleitungen immer aus.
Immer an den Steckern und nicht an den Leitungen ziehen.
Stellen Sie das Gerät gemäß den Herstellerhinweisen auf.
Wählen Sie immer einen ebenen Untergrund. Das Gerät muss lotrecht stehen.

3
9
Deutsch
Üben Sie keine Gewalt auf Bedienelemente, Anschlüsse und Leitungen aus.
Das Gerät darf nur mit der auf dem Gerät oder dem Typenschild spezifizierten Spannung und Frequenz betrieben werden.
Verwenden Sie nur Befestigungsmaterial und Zubehör, welches vom Hersteller zugelassen ist und/oder mit dem Gerät mitgeliefert wird.
Verwenden Sie nur Rollwagen, Ständer, Stative, Halter oder Tische, die vom Hersteller spezifiziert oder mit dem Gerät verkauft
werden. Wenn Sie einen Rollwagen verwenden, bewegen Sie den Rollwagen/Geräte-Verbund nur vorsichtig, um Schäden und
Verletzungen durch Umkippen zu vermeiden.
Reinigen Sie dieses Gerät nur mit einem sauberen, trockenen Tuch.
Verwenden Sie zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel.
Zur Vermeidung eines elektrischen Schlages das Gehäuse nicht öffnen! Das Gerät enthält keine vom Benutzer zu wartenden Teile.
Wenden Sie sich bei allen Reparatur- und Wartungsarbeiten an qualifizierte Fachkräfte. Dies ist dann erforderlich, wenn das Gerät in
irgendeiner Weise beschädigt ist, wie z. B. bei Beschädigungen von Netzkabeln oder Steckern, wenn Flüssigkeiten oder Gegenstände in
das Gerät gelangt sind, dieses Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde.
Nehmen Sie keine Veränderungen am Gerät oder Zubehör vor. Nicht autorisierte Veränderungen können die Sicherheit, die Einhaltung
von Gesetzen oder die Systemleistung beeinträchtigen. In diesem Fall kann die Betriebserlaubnis/Garantie erlöschen.
Falls bei der Wiedergabe Tonverzerrungen wie z. B. unnatürliches Klopfen, Pochen oder hochfrequentes Klicken auftreten,
ist der Lautstärkepegel umgehend zu reduzieren.
Um mögliche Gehörschäden zu vermeiden, hören Sie nicht über einen längeren Zeitraum bei hohen Pegeln. Unterbrechen Sie die
Wiedergabe, falls Sie Klingel- oder Pfeifgeräusche in den Ohren hören oder den Eindruck haben, hohe Töne (auch kurzzeitig)
nicht mehr wahrnehmen zu können.
Neue sowie gebrauchte Batterien sind von Kindern fernzuhalten. Geräte, bei denen das Batteriefach nicht
sicher geschlossen werden kann, dürfen nicht weiter verwendet werden und sind von Kindern fernzuhalten.
Bei Verdacht auf verschluckte oder in sonstige Körperöffnungen eingeführte Knopfzellen ist umgehend ein Arzt aufzusuchen.
Achten Sie bei der Batterie-Entsorgung auf Ihre Umwelt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.
Batterien dürfen keinen hohen Temperaturen ausgesetzt werden, wie z.B. direkter Sonneneinstrahlung, Feuer oder Ähnlichem.
Batterien müssen entsprechend dem Polaritätsaufdruck korrekt eingelegt werden. Falsches Einsetzen kann zu Beschädigungen führen.

10
Deutsch
Verwenden Sie ausschließlich die für das Gerät spezifizierten Batterien oder Akkus.
Bei den mitgelieferten Batterien handelt es sich nicht um Akkus, d.h. diese Batterien dürfen nicht wieder aufgeladen werden.
Das Gerät und/oder der Beipack kann Kleinteile enthalten, die verschluckt werden können.
Daher nicht geeignet für Kinder unter drei Jahren.
Dieses Symbol weist Sie auf nicht isolierte, gefährliche Spannungen im Inneren des Gehäuses hin,
die eine ausreichende Stärke (Amplitude) haben um einen Brand oder elektrischen Schlag zu verursachen.
Dieses Symbol weist Sie auf wichtige Bedienungs- und Instandhaltungsanweisungen in den
mitgelieferten Begleitunterlagen (Anleitung) hin.
Dieses Symbol kennzeichnet Schutzklasse II – Geräte, bei denen der Schutz vor einem elektrischen Schlag während
des bestimmungsgemäßen Betriebs durch eine doppelte oder verstärkte Isolation gewährleistet wird und daher kein
Schutzleiteranschluss erforderlich ist.

3
11
Deutsch
Auspacken
Packen Sie den Smart Amp 5.1 vorsichtig aus und überprüfen Sie,
ob die hier aufgeführten Teile enthalten sind:
Lieferumfang:
• 1x Smart Amp 5.1
• 1x Fernbedienung
• 1x Netzkabel
• 1x Kurzanleitung
• 1x Spotify Beileger
Inbetriebnahme der
Fernbedienung
Die mitgelieferte Batterie ist bereits
in die Fernbedienung eingelegt.
Zur Inbetriebnahme entfernen Sie
lediglich die Schutzfolie. Achten
Sie bei einer Ersatzbatterie darauf,
dass diese entsprechend den
Polaritätsmarkierungen (+/–)
korrekt eingelegt wird. Verwenden
Sie ausschließlich die für dieses Sys-
tem spezifizierte Batterie (CR 2032).
CR 2032
AUF ZU
Anschließen
In diesem Kapitel zeigen wir Ihnen die einzelnen Anschlüs-
se des Amp 5.1 und die Steuerung mittels Tastenfeld und
Fernbedienung.
Platzieren Sie den Amp 5.1 am gewünschten Ort und schlie-
ßen Sie diesen mithilfe des Netzkabels an der Steckdose an.
Stellen Sie bitte bei nutzung eines TV's sicher, dass dieser
am Stromnetz angeschlossen ist. Falls Sie den Amp 5.1 mit
Ihrem WLAN verbinden möchten, prüfen Sie bitte, ob Ihr
WLAN-Router aktiv ist und auf das Internet zugreifen kann.

12
Deutsch
1HDMI®Ausgang (HDMI®mit 3D/ 4K / ARC / HDCP 2.2 / CEC)
Für die Verbindung mit dem HDMI (ARC)-Eingang an Ihrem TV.
2HDMI®Eingänge (3x HDMI®mit 3D / 4K / HDCP 2.2 / CEC)
Für die Verbindung mit dem HDMI-Ausgang Ihrer digitalen Zuspielgeräte.
3Analog Line Eingang L/R (2x Cinch, max. 2Vrms)
Für die Verbindung mit dem analogen Line Ausgang an Ihrem Zuspielgerät.
4Digital S/PDIF Koaxial (Cinch, max. 96kHz)
Für die Verbindung mit dem digitalen koaxialen Audioausgang an Ihrem TV oder digitalen Zuspielgerät
5Sub Out (Cinch, max. 2Vrms)
Für die Verbindung mit einem aktiven Subwoofer.
6Digital S/PDIF Optisch (TOSLINK, max. 96kHz)
Für die Verbindung mit dem optischen Audioausgang an Ihrem TV oder digitalen Zuspielgerät.
7Ethernet (RJ45 Buchse, 8-polig)
Für die Verbindung mit dem Internet via Netzwerkkabel (RJ45).
8Service Anschluss (USB A Anschluss, keine Musikwiedergabe, keine Ladefuktion)
Wird nur für den Canton Kundenservice verwendet.
9Lautsprecher Anschluss (Musikleistung 2x 180W / 4x 150 Watt / 6x 100Watt)
Für den direkten Anschluss passiver Lautsprecher.
10 Netzeingang (IEC C18, 100-240V~, 50/60Hz, 400W)
Zum Anschluss des Amp an das Stromnetz.
ANSCHLUSSTERMINAL (Rückseite)

3
13
Deutsch
Hinweis: Die Audio Return Channel (ARC) Funktion ist beim Amp 5.1 jederzeit nutzbar und muss nicht aktiviert oder deaktiviert
werden. Damit Ihr Fernsehgerät die ARC Funktion unterstützen kann, muss es über min. einen HDMI®Eingang mit
Audio Return Channel (ARC) verfügen. Weiterhin muss die Consumer Electronics Control (CEC) Funktion zwingend aktiviert sein.
Für weitere Informationen schauen Sie bitte in der Anleitung Ihres TV-Gerätes nach.
Eingang
ARC
HD1
HD2
HD3
OPT
COA
ANA
Bluetooth®
WLAN / LAN (Ethernet)
On-Screen-Display
ARC
HDMI1
HDMI2
HDMI3
OPT
COAX
ANALOG
BT
NETWORK
Anzeige Display
TV
BDP
SAT
PS
CD
DVD
AUX
BT
NET
Hinweis: Die physischen Eingänge haben bei Auslieferung folgende Bezeichnungen, welche (mit Ausnahme von BT und NET) auf
Wunsch angepasst werden können:

14
Deutsch
TASTENFELD
Gerätesteuerung:
1Power - Schaltet das Gerät Ein / Aus (On / Standby) (Zum Ausschalten 3 Sekunden gedrückt halten)
2Speichertasten 1-3 - Direktwahlspeicher zum Aufrufen gespeicherter Playlists und abgespeicherter Klangeinstellungen
3Eingangswahl - Durchschalten der Eingänge
4Plus - Lautstärke erhöhen
5Minus - Lautstärke verringern
6Play/Pause - Wiedergabe/Pause Funktion bei Verwendung von Chromecast built-in for audio, Spotify Connect und
Bluetooth®Funktechnologie
Menüsteuerung:
3Eingangswahl
• Ins Menü gelangen (3 Sekunden gedrückt halten)
• Im Menü eine Ebene zurück
• Das Menü verlassen (Im Menü 3 Sekunden gedrückt halten)
4Plus
• Menüauswahl aufwärts
• Menüwert erhöhen
5Minus
• Menüauswahl abwärts
• Menüwert verringern
6Play/Pause
• Weiter zur nächsten Menü-Ebene
• Auswahl bestätigen

3
15
Deutsch
Fernbedienung
1Power [ ] Schaltet das Gerät ein bzw. aus (On/Standby)
2Stumm Stummschaltung (Mute)
3Aufwärts [ ] Eingang oder Menü-Auswahl aufwärts
4Abwärts [ ] Eingang oder Menü-Auswahl abwärts
5OK Weiter zur nächsten Menü-Ebene/ Bestätigund der Auswahl
6Plus [+] Erhöht Lautstärke oder Menü-Wert
7Minus [-] Verringert Lautstärke oder Menü-Wert
8Menü [M] Ins Menü gelangen oder eine Ebene zurück
9Play Mode Auswahl zwischen verschiedenen Klang-Modi:
Stereo Für Stereo (Musik-)Wiedergabe
Movie Virtueller Raumklang für Filme
Music Virtueller Raumklang für Musikkonzerte, etc.
Discrete Raumklang für Filme, Musik, etc.
Night (Virtueller) Raumklang mit reduzierter Dynamik und verbesserter Sprach-
verständlichkeit für den "Nachtbetrieb"(nicht verfügbar bei Eingang [NET])
Party Wiedergabe der vorderen Kanäle (FL+FR) auch auf den Surround-Lautsprechern
Pure Direct Gibt alle Signale so wieder, wie sie im Audiosignal vorgesehen sind, ohne Verwendung
eine Virtualizers oder Upmixers.
10 Sound Auswahl zwischen Bass, Mittelton und Hochton Einstellungen:
Bass Bass Anpassung von -10dB bis +10dB
Midrange Mittelton Anpassung von -10dB bis +10dB
Treble Hochton Anpassung von -10dB bis +10dB
11 Tasten 1-3 Tasten zum Abspeichern oder Aufrufen von Einstellungen und Spotify Wiedergabelisten (Playlists)
12 Play/Pause Play / Pause Funktion bei der Wiedergabe mittels Chromecast built-in for audio, Spotify Connect
und Bluetooth®Funktechnologie
13 Skip FW Nächster Titel bei Wiedergabe mittels Chromecast built-in for audio, Spotify Connect und Bluetooth®
Funktechnologie
14 Skip BW Vorheriger Titel bei Wiedergabe mittels Chromecast built-in for audio, Spotify Connect und Bluetooth®
Funktechnologie
15 Bluetooth Pairing Startet den Verbindungsvorgang

16
Deutsch
LED Anzeigen
Die LED zeigt folgende Zustände an:
• LED aus (leuchtet nicht) Verstärker vom Stromnetz getrennt
• LED leuchtet rot Verstärker im Standby Modus
• LED blinkt schnell grün Verstärker fährt hoch
• LED leuchtet grün Verstärker ist aktiv und mit Netzwerk verbunden
-------------------------------------------------------------------------------------------------------------
• LED blinkt grün/rot Verstärker führt ein Firmware-Update durch
• LED blinkt langsam grün Netzwerk nicht verbunden
• LED blinkt grün Netzwerk-Einrichtungsmodus
• LED blinkt zweimal grün Ethernet Einrichtungsmodus (Netzwerkkabel angeschlossen)
Displayanzeigen
Der Amp 5.1 verfügt über ein On-Screen Display (Menü im TV sichtbar) sowie ein LED Display in der Front des Gerätes.
On-Screen Display (OSD)
Alle Einstellungen und die Konfiguration des Amp 5.1 können bequem über das On-Screen Display auf Ihrem TV-Bildschirm durchgeführt
werden. Dazu muss der Amp 5.1 mit Ihrem TV via HDMI-Kabel verbunden sein. Das Menü ist verständlich und strukturiert aufgebaut. Alle
Änderungen, die Sie auf dem Amp 5.1 vornehmen, werden auf Ihrem TV angezeigt. Durch Drücken der Menü-Taste (M) auf der Smart
Fernbedienung gelangen Sie in das Hauptmenü.
Praxistipp:
Um die Standardsprache des On-Screen Displays (deutsch oder englisch) zu ändern, gehen Sie bitte in das Hauptmenü durch drücken
der „M“ Taste. Wählen Sie nun „Systemeinstellung“ aus und ändern die Sprache unter dem Menüpunkt „Sprache“.

3
17
Deutsch
LED Display
Das Multifunktions-LED-Display befindet sich in der Front des Amp 5.1 und leuchtet bei einem gesendeten Befehl für fünf Sekunden auf. Die
wichtigsten Anzeigen und Ihre Bedeutung sind hier aufgeführt:
Funktion Display Bedeutung
Eingang TV HDMI®ARC Eingang gewählt
Eingang BDP HDMI®HD1 Eingang gewählt
Eingang SAT HDMI®HD2 Eingang gewählt
Eingang PS HDMI®HD3 Eingang gewählt
Eingang BT Bluetooth®Eingang gewählt
Eingang NET Netzwerk-Eingang gewählt
Eingang AUX Analogeingang gewählt
Eingang DVD Erster Coaxialer Digitaleingang gewählt
Eingang PAD Zweiter Coaxialer Digitaleingang gewählt
Eingang CD Optischer Digitaleingang gewählt
Ton-Einstellung V35 Lautstärke auf 35 (von max. 70)
Ton-Einstellung - - - Verstärker ist stumm geschaltet
Ton-Einstellung BAS Bass Anpassung
Ton-Einstellung MID Mittelton Anpassung
Ton-Einstellung TRE Hochton Anpassung
Wiedergabe-Modus STEREO Stereo Modus ausgewählt
Wiedergabe-Modus MOVIE Virtueller Raumklang für Film
Wiedergabe-Modus MUSIC Virtueller Raumklang für Musik
Wiedergabe-Modus DISCRETE Raumklang für Film und Musik
Wiedergabe-Modus NIGHT (Virtueller) Raumklang für Nachtbetrieb
Wiedergabe-Modus PARTY Wiedergabe der vorderen Kanäle (L+R) auch auf Surround-Lautsprechern
Wiedergabe-Modus PURE DIRECT Quellengetreue Wiedergabe ohne Verwendung eines Virtualizers / Upmixers
Bluetooth® BTP Kopplungs-Modus (Pairing)
Bluetooth® BT- / CON Verbindung hergestellt
Bluetooth® BT- / DIS Verbindung unterbrochen
Bluetooth® FAI Verbindungvorgang fehlgeschlagen
Eingangssignal DOLBY ATMOS Dolby Atmos®Datenstrom

18
Deutsch
Funktion Display Bedeutung
Eingangssignal DOLBY DIGITAL 2.0 Dolby®Digital Zweikanal-Datenstrom
Eingangssignal DOLBY SURROUND Dolby®Surround Raumklang
Eingangssignal DTS-HD DTS-HD®Datenstrom
Eingangssignal DTS DTS®Digital Surround Datenstrom
Eingangssignal PCM Digitales Stereo-Signal
Netzwerkbetrieb CAST Verwendung von Chromecast built-in
Netzwerkbetrieb SPOTIFY Verwendung von Spotify Connect
Netzwerkbetrieb WIF / CON Netzwerk (WLAN) Verbindung hergestellt
Netzwerkbetrieb WIF / DIS Netzwerk (WLAN) Verbindung unterbrochen
Netzwerkbetrieb ETH / CON Netzwerk (Ethernet) Verbindung hergestellt
Netzwerkbetrieb ETH / DIS Netzwerk (Ethernet) Verbindung unterbrochen
Netzwerkbetrieb NET / SET Smart Connect 5.1 ist bereit für die Netzwerkeinrichtung

3
19
Deutsch
Voraussetzungen:
• (Mobiles) Endgerät mit aktivierter WLAN und Bluetooth® Funktion
• Netzwerkzugang (WLAN oder LAN)
• Die App "Google Home"
• Eine App, die die Wiedergabe mittels Chromecast built-in unterstützt (z.B. Spotify Music, AllCast, TuneIn, etc.). Eine Musikwiedergabe
über die App "Google Home" direkt ist nicht möglich.
• Bitte behalten Sie die Standardeinstellungen Ihres WLAN Router bei. Änderungen der Einstellungen Ihres Routers, im speziellen
Änderungen an den DHCP Einstellungen, können zu einer instabilen oder zum kompletten Verlust der Netzwerkverbindung führen.
Im folgenden Link sind alle kompatiblen Router aufgeführt:
https://support.google.com/chromecast/table/3477832
Um die integrierte Funktion Chromecast built-in nutzen zu können, müssen Sie die App "Google Home" auf Ihrem (mobilen) Endgerät
installieren und ebenfalls mit dem Verstärker verbinden. Ihr (mobiles) Endgerät und der Amp 5.1 müssen sich hierfür im selben
Netzwerk befinden.
Zur Einrichtung gehen Sie bitte wie folgt vor:
1Schalten Sie den Amp ein und starten Sie Ihr (mobiles) Endgerät. An Ihrem (mobilen) Endgerät muss die Funktion WLAN und Bluetooth
zwingend eingeschaltet sein. Falls der Amp 5.1 zuvor vom Stromnetz getrennt war, warten Sie mit dem weiteren Vorgehen bitte bis das
Display [NET] und anschließend [SET] angezeigt wird.
Hinweis: Wenn Sie die App "Google Home" bereits auf Ihrem (mobilen) Endgerät installiert haben, können Sie die Punkte 2 und 3 übersprin-
gen.
2
Öffnen Sie die App "Play Store" / "App Store" auf Ihrem (mobilen) Endgerät.
3Suchen Sie nach der App "Google Home" und installieren Sie diese auf Ihrem (mobilen) Endgerät. Sie müssen den Zugriff auf mehrere
Funktionen bestätigen, wie z.B. Identität, etc.
4Starten Sie die App "Google Home" und folgen Sie den Anweisungen. Sie müssen der App ein Google Konto zuweisen, gegebenenfalls
müssen Sie dieses erstellen.
5Ihr (mobiles) Endgerät sucht nun nach verfügbaren Geräten in Reichweite. Gegebenenfalls müssen Sie die entsprechende Suchfunktion
Ihres (mobilen) Endgeräts manuell auswählen.
Verwendung von Chromecast built-in for audio

20
Deutsch
6
Wählen Sie Smart Amp 5.1xxxx als einzurichtendes Gerät aus.
7Ihr (mobiles) Endgerät versucht sich jetzt per Bluetooth®Technologie mit dem Amp 5.1 zu verbinden. Befolgen Sie dazu bitte die weiteren
Installationsschritte der App „Google Home“.
8Nachdem die Verbindung hergestellt wurde, spielt der Amp 5.1 über die angeschlossenen Lautsprecher eine Melodie (Klangfolge). Bitte
bestätigen Sie in der App, dass Sie die Melodie gehört haben.
9Wählen Sie als nächstes den „Raum" in dem Sie den Verstärker verwenden möchten (z.B. Wohnzimmer) und bestätigen Sie mit „weiter".
10 Bitte wählen Sie nun das WiFi-Netzwerk (WLAN) aus, welches Sie für den Amp 5.1 verwenden möchten und klicken Sie auf „weiter".
11 Das ausgewählte Funk-Netzwerk (WLAN) und der Amp 5.1 werden nun verbunden. Nach erfolgreicher Verbindung zeigt das Display des
Amp 5.1 nacheinander [WIF] und [CON] an.
12 Die Installation ist nun fast abgeschlossen. Bitte folgen Sie einigen letzten Schritten auf Ihrem (mobilen) Endgerät, um die Installation
abzuschließen.
13 Um Musik mittels Chromecast built-in wiederzugeben, öffnen Sie eine App (Spotify, TuneIn, o.ä.), die diese Funktion unterstützt. Dies ist
an dem Chromecast built-in Icon in der jeweiligen App zu erkennen. Je nach App kann es erforderlich sein, zunächst die Wiedergabe (den
Stream) zu starten, damit diese Funktion angezeigt wird und zur Verfügung steht.
14 Um Musik, die Sie lokal auf Ihrem (mobilen) Endgerät (Smartphone, Tablet) gespeichert haben, mittels Chromecast built-in über den Amp
5.1 wiederzugeben, können Sie in vielen Fällen das herstellereigene Wiedergabeprogramm (App) nutzen. Sollte die Musik-App des Her
stellers die Funktion Chromecast built-in nicht unterstützen, können Sie alternativ eine frei verfügbare App (wie z.B. die App „AllCast“ von
ClockworkMod) verwenden.
Google Assistent Sprachsteuerung
Sie können den Amp 5.1 auf zwei Möglichkeiten mit der "Google Assistant" Sprachsteuerung bedienen.
a.) Verbindung mit einem "Google Home"-Gerät
b.) Verwendung der integrierten Sprachsteuerung in der "Google Home" App
Nähere Informationen finden Sie unter: www.assistant.google.de
Hinweis: Die „Google Home“ App-integrierte Sprachsteuerung ist nicht auf jedem (mobilen) Endgerät verfügbar.
