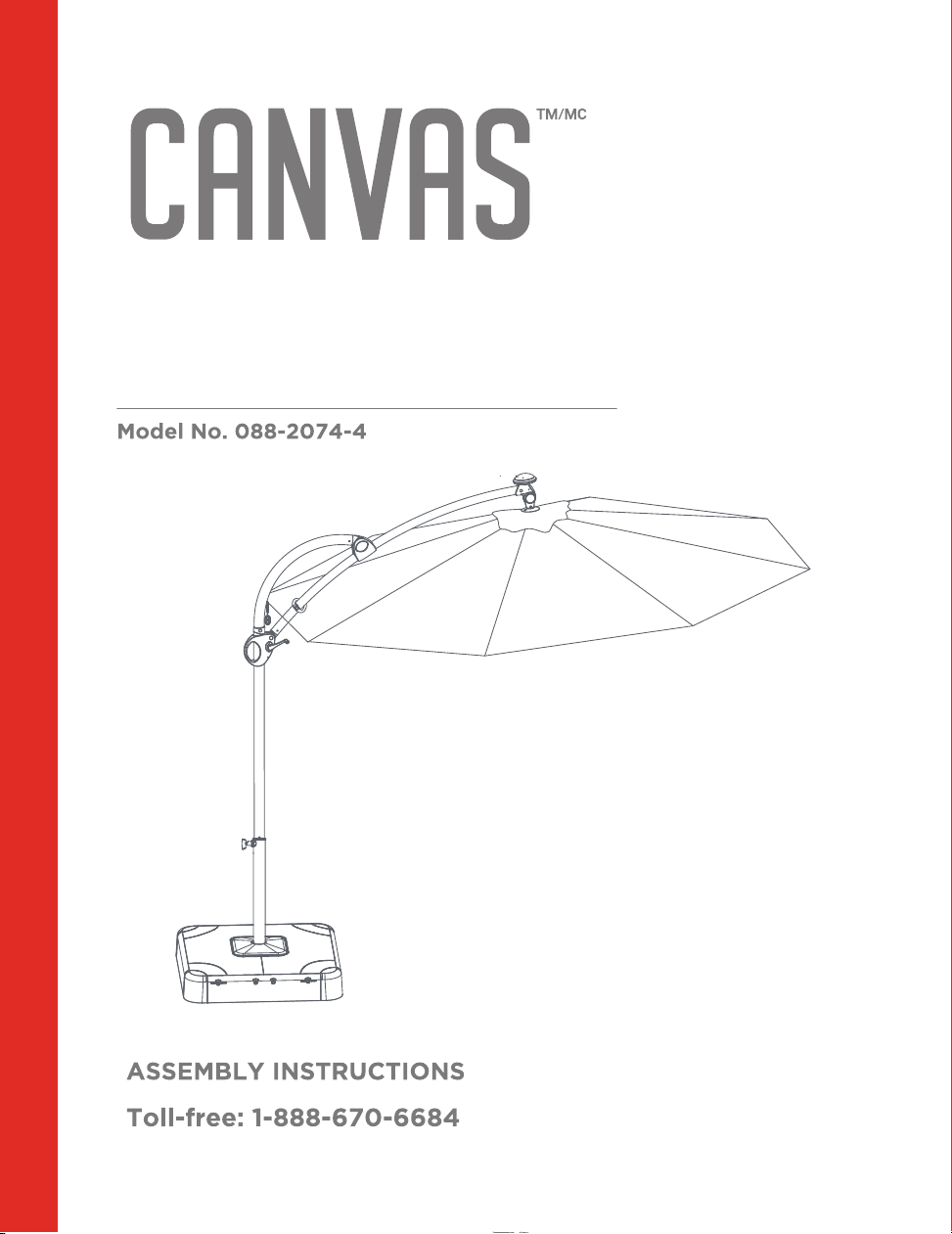

Canvas 088-2074-4 User manual

OFFSET UMBRELLA
WITH LED LIGHTS
IMPORTANT: Please read this manual carefully before beginning assembly of this product.
Keep this manual for future reference.

Made in China. Imported by Trileaf Distribution Trifeuil Toronto, Canada, M4S 2B8
Warning! To reduce the risk of serious injury, read the following safety
instructions before assembling and using the umbrella.
• This product is intended for domestic, outdoor use only.
• The product should be placed on flat, horizontal ground.
• Any assembly or maintenance of the product must be carried out by adults only.
• Arrange necessary manpower when assembling or moving the product.
• Some parts may contain sharp edges. Wear protective gloves if necessary.
• Check all nuts and bolts periodically for tightness. When required, tighten them again.
•If the product will not be used for a long period of time (e.g., wintertime), it should be
stored in a clean, dry environment.
• Do not light any fires inside or near the product!
• Do not hang any weights on the frame.
• Retain the original package to store the product.
RETAIN FOR FUTURE REFERENCE, AND READ CAREFULLY.

2people
• Do not place the product underneath electrical lines.
• Keep children away during assembly.
• This product contains small parts which can be swallowed by children.
• Keep fingers away from places where they can be pinched or trapped.
1-888-670-6684
If you have questions regarding your product, require warranty assistance,
or have damaged or missing parts, please call our customer service toll-free
helpline. Contact us for assistance; we're here to help.
Please read and understand this manual before any assembly. Before beginning
assembly of product, make sure all parts are present. Compare parts with packaging contents list.
If any part is missing, or if you have any questions, contact the service centre at
1-888-670-6684 (toll free).
Place all parts from the box in a cleared area and position them on the floor in front of you. Remove
all packing materials and place them back into the box. Do not dispose of the packing materials until
assembly is complete. Read each step carefully before beginning any assembly and make sure you
understand each step.

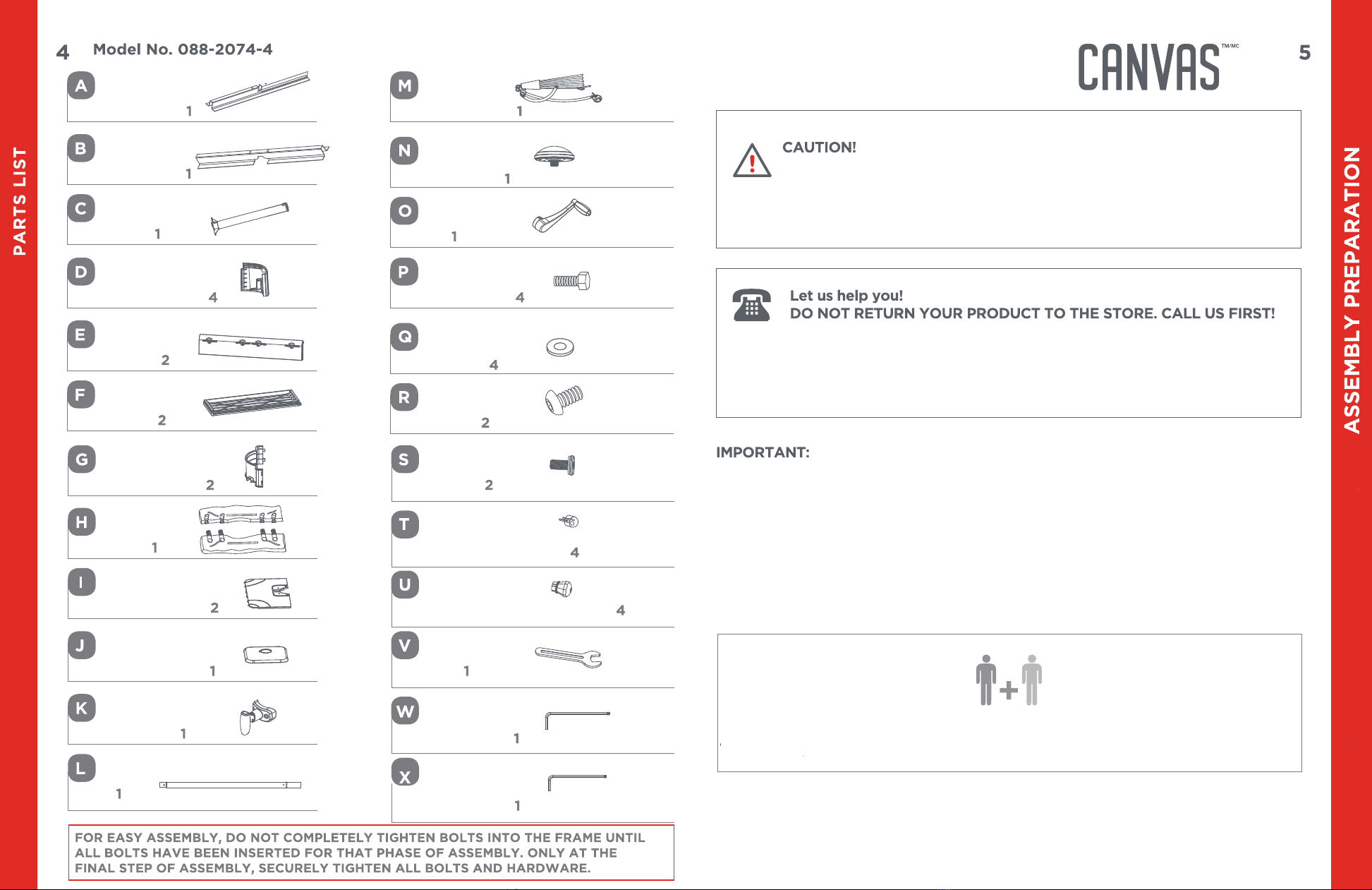

Needed for assembly:
Lower bracket -
Upper bracket -
Base tube -
Umbrella shade -
Solar receiver -
Crank -
Corner connector -
Lock panel -
Side panel -
M8x20mm Bolt -
Flat washer -
M5x8 Bolt -
Support tube rim -
Sand bag -
Lower base cover -
M6x15 Bolt -
Replacement LED light -
Replacement LED light cover -
Upper base cover -
Locking knob -
Pole -
Wrench -
Hex wrench S3 -
Hex wrench S4 -

Requires
Attach the upper bracket (B) onto the lower bracket (A).
Requires
Insert the corner connectors (D) into the four ends of the assembled brackets.
Requires
Attach the base tube (C) to the upper bracket (B) and lower
bracket (A), using M8x20 bolt (P) and flat washer (Q). Tighten
it using wrench (V). Requires
Slide the lock panels (E) downward between the corner connectors (D).
NOTE: Do not
completely tighten.
BEFORE YOU START ASSEMBLY, FIRST LOCATE

Requires

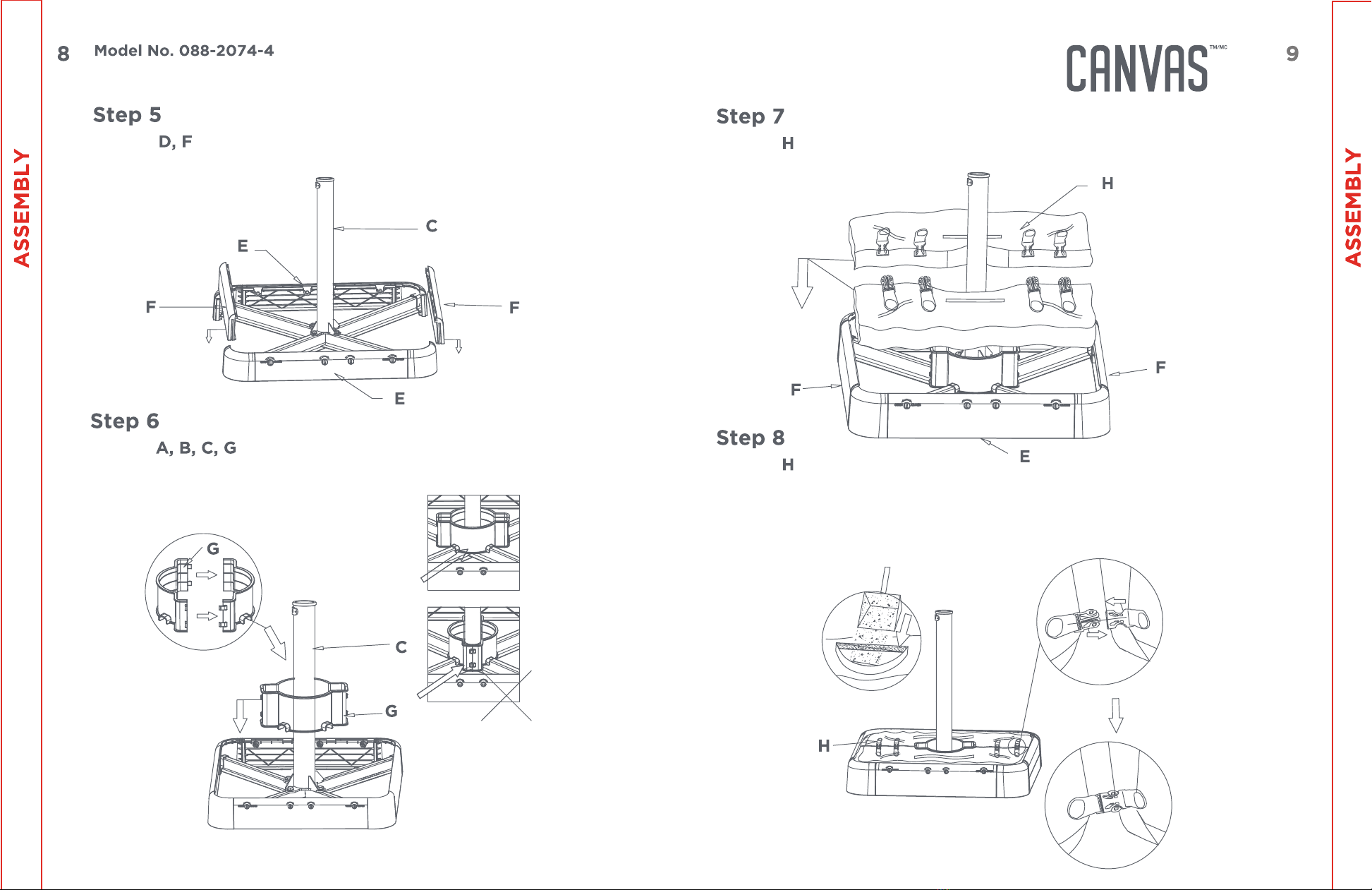

Slide the side panels (F) downward between the corner connectors (D). Requires
Place the sand bags (H) in the umbrella base.
Requires
(1) Connect the two pieces of the support tube rims (G).
(2) Slide the support tube rims (G) down the base tube (C) and connect
it to the brackets (A and B).
Requires
(1) Pull to open the hook and loop pouch on the sand bag (H) and fill with sand.
(2) After filling the sand bags (H), close the pouch and ensure the hook and loop
openings are sealed.
(3) Lock the two sections of the sand bags (H) together.

Requires
Ensure the locking mechanism on the lock panel (E) is in the OPEN
position by using the wrench (V) as shown in figure 1.
Ensure the locking mechanism on the lower base cover (I) is in the
OPEN position by using the wrench (V) as shown in figure 2.
Attach the lower base cover (I) to the side panels (F).
Close the lower base cover (I) and ensure they are fully closed.
Requires
Lock the lower base cover (I) and the lock panel (E) by turning the
locking mechanisms to the CLOSE position using
the wrench (V) as shown in figure 1 and figure 2.
Requires
Attach the locking knob (K) to the base tube (C) using the M5x8 bolts (R) and hex
wrench S3 (W). Make sure the locking knob (K) is placed as shown in figure 1
before attaching.
Requires
Insert pole (L) into handle on the umbrella shade (M).
NOTE: Do not
completely tighten.

Requires
Connect pole (L) and umbrella shade (M) together, use M6x15 Bolt (S).
Tighten using hex wrench S4 (X).
Requires
Attach the solar receiver (N) to the umbrella shade (M) by turning the solar receiver (N)
counter-clockwise until fully tightened.
Insert the plug into the plug hole of the solar receiver (N).
NOTE: Do not
completely tighten.

Requires
Insert the pole (L) into the base tube (C) as shown in below left figure.
Rotate the locking knob (K) 180 degrees clockwise as shown in below
right figure.
Requires
Attach the crank (O) to the handle as shown.
(1) Loosen the knob on the handle by turning it counter clockwise.
(2) Slide umbrella handle upward until the pole is fully extended and stops.
(3) Securely tighten the knob on the handle clockwise to lock into position.
Requires
Shake the canopy to separate the umbrella ribs and slowly turn the crank (O) clock-
wise to open the umbrella. Anchor the canopy to the pole with strap.

Loosen the knob on the handle holder counter-clockwise, then pull the
hand holder down to adjust the angle of the umbrella. When it is the
ideal angle to shade the sunlight, tighten the knob clockwise.
Requires

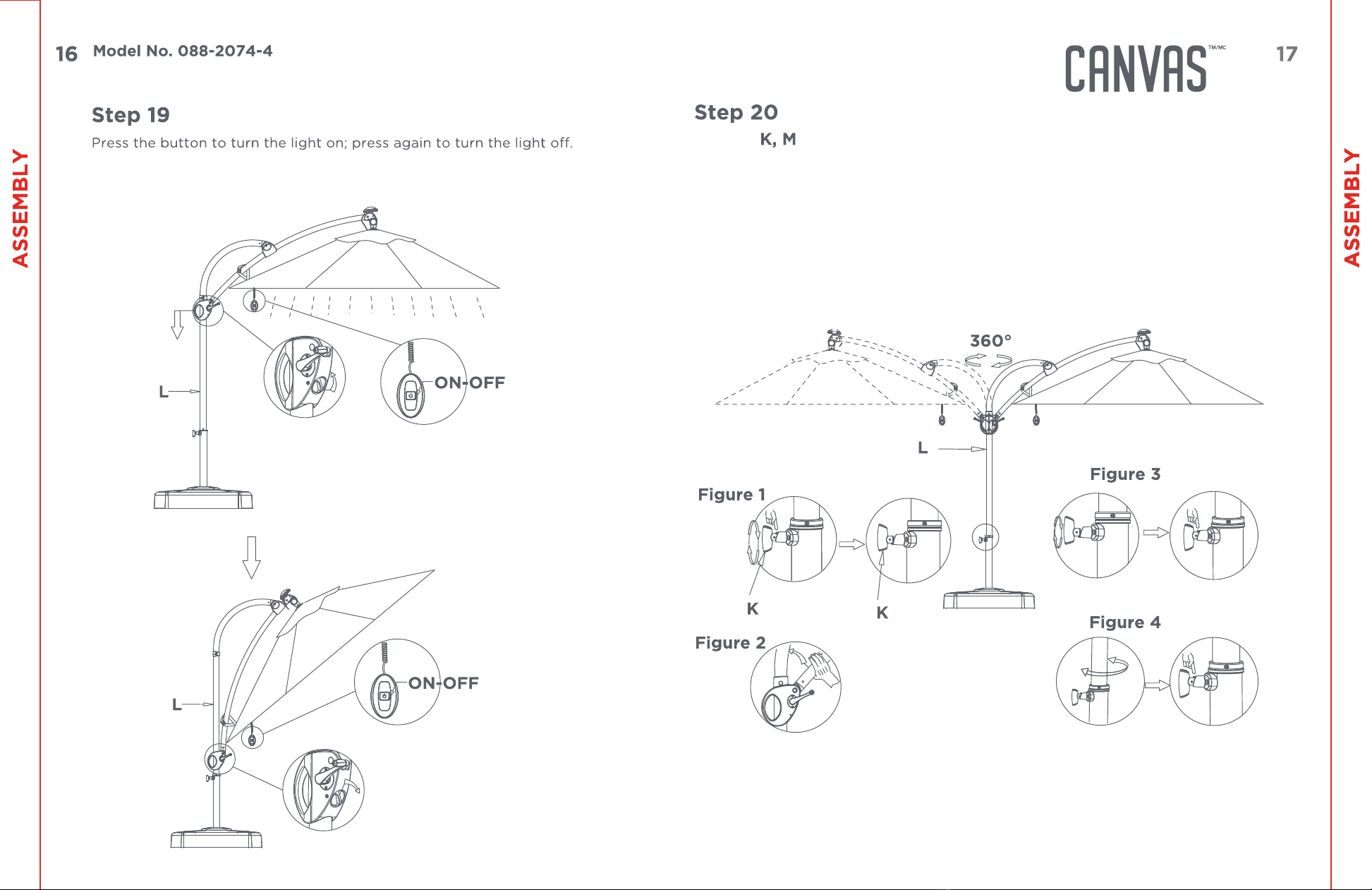

(1) Rotate the locking knob (K) 180 degrees clockwise as shown in figure 1.
(2) Hold the umbrella handle with one hand and hold the short bent tube with the other
hand to rotate the umbrella as shown in figure 2 (The umbrella can rotate up to 360
degrees).
(3) When the umbrella is at the desired position, rotate the knob 180 degrees
counter-clockwise as shown in figure 3.
(4) Rotate the umbrella shade (M) until the locking knob (K) automatically secures as
shown in figure 4.

Requires

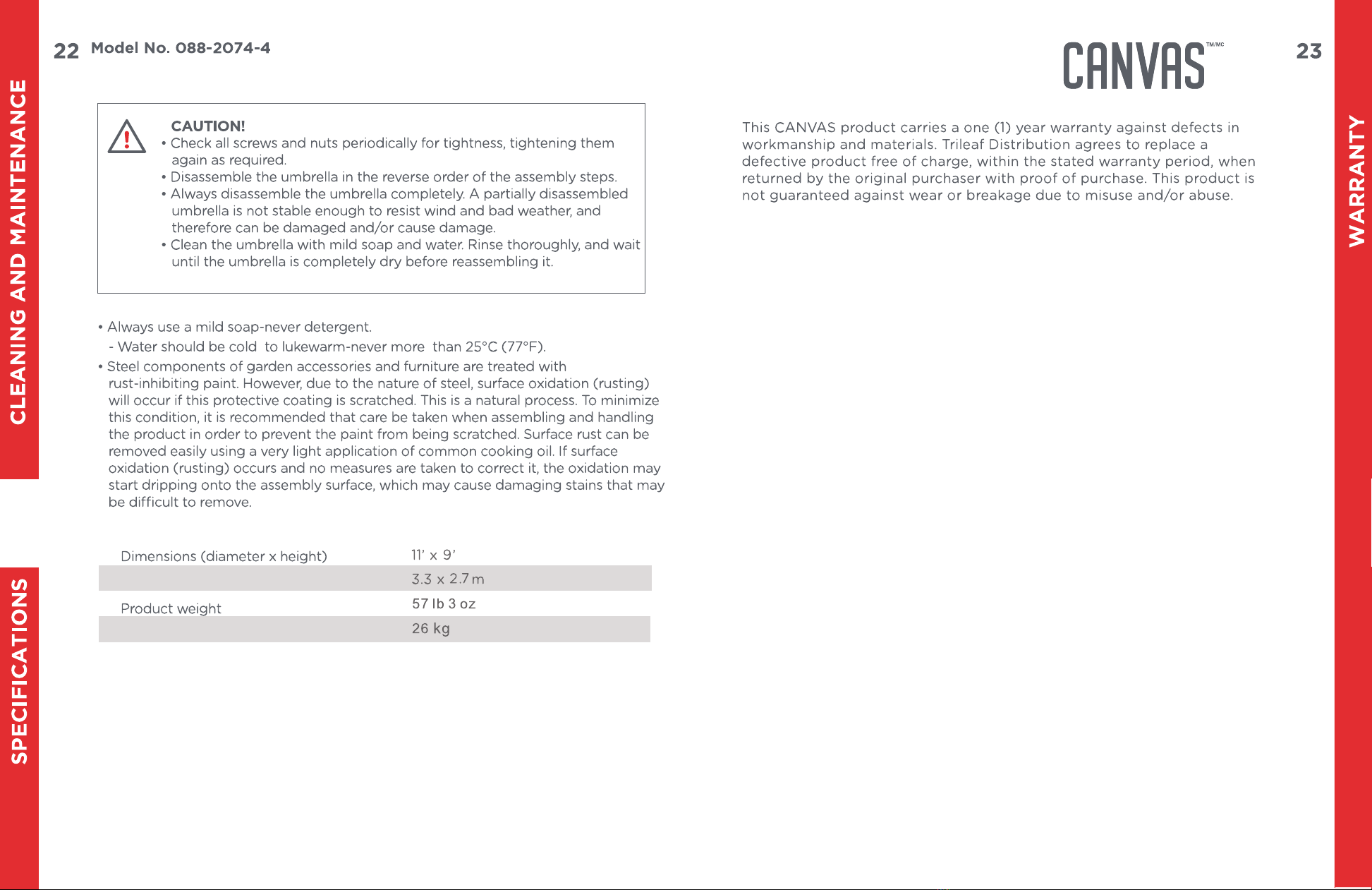

Loosen the strap, then turn the crank (O) counter-clockwise to close
umbrella. When the umbrella is closed, fully loosen the knob on the
umbrella shade (M) by turning it counter-clockwise. Hold the handle
and pull the long bent tube downward. Tighten the knob on the
umbrella shade (M) by turning clockwise after closing the umbrella.
Tie the umbrella to the umbrella pole with the strap when not in use as shown below.

Requires
When the LED light (T) does not work or a LED light cover (U) breaks,
replace the LED light (T) or LED light cover (U) with the replacement
LED light (T) or replacement LED light cover (U). Gently remove the
LED light cover (U) in a counter-clockwise direction and pull out the
LED light (T). Insert the replacement LED light (T) and reinstall the
replacement LED light cover (U) in a clockwise direction. If the light
does not work or illuminate after replacing, try to reverse polarity.
Attaching the crank
Attach the crank (O) to the handle as shown in figure 1.
Attach the crank (O) by aligning the tab with the hole on the crank (O) until it snaps
into place.
To detach the crank, the hex wrench (W) is required to press the tab to take the crank
(O) out.
Attach the crank (O) without using the tab as shown in figure 2.
To detach the crank (O), just take the crank out.

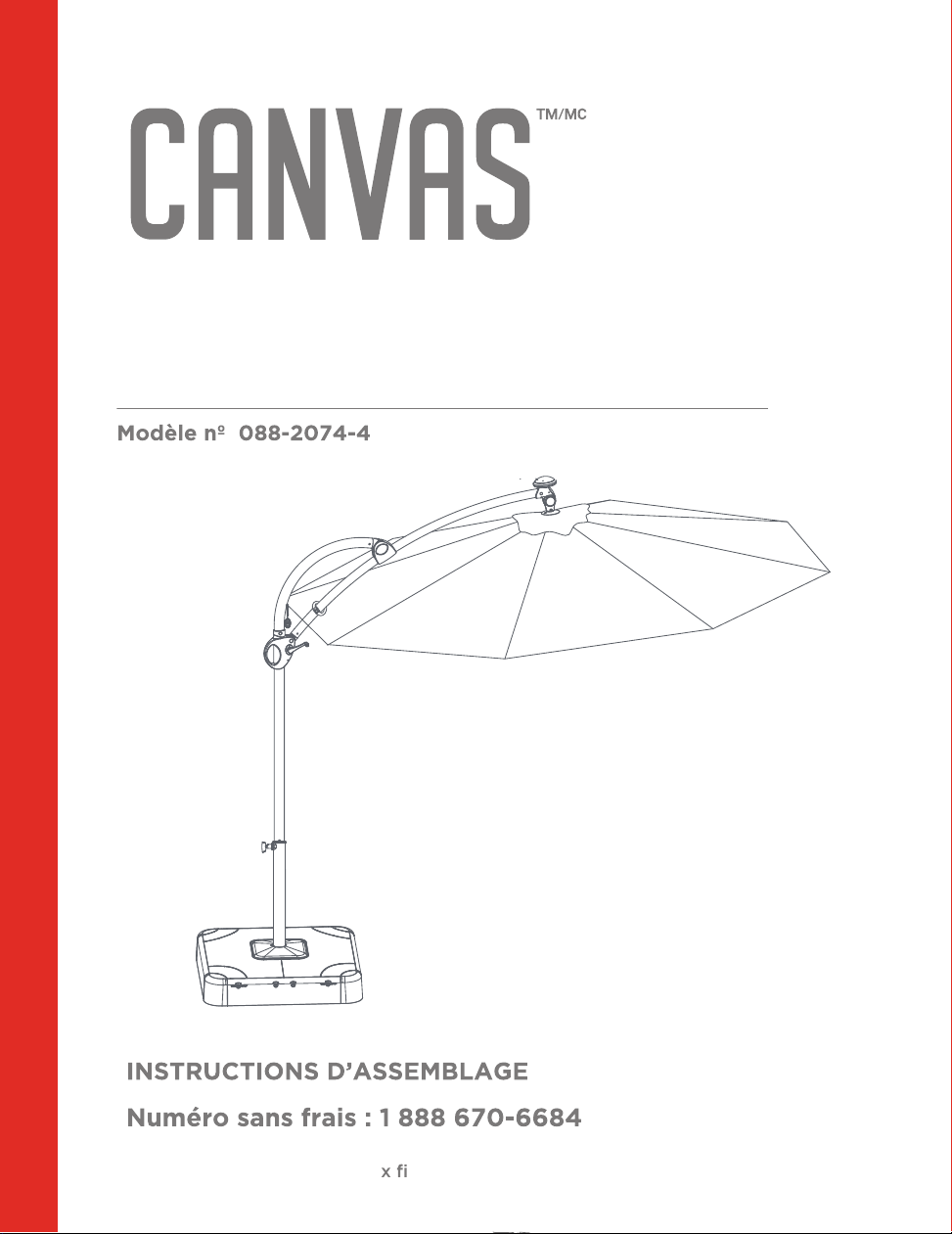

IMPORTANT : Veuillez lire attentivement ce guide avant de procéder à l'assemblage de
PARASOL DÉPORTÉ AVEC
LUMIÈRES À DEL ET SOCLE
ce produit et le conserver au ns de consultation ultérieure.

Lisez attentivement ce guide et conservez-le aux fins de consultation ultérieure.
Avertissement! Pour réduire tout risque de blessures graves, veuillez
lire les consignes de sécurité suivantes avant l’assemblage et l’utilisation
du parasol.
• Ce produit est conçu pour une utilisation résidentielle à l’extérieur uniquement.
• Le produit doit être placé sur un sol plat et horizontal.
• Faites appel au nombre de personnes nécessaire pour assembler ou déplacer le produit.
• Certaines pièces peuvent présenter des bords tranchants. Portez des gants de protection au besoin.
• Vérifiez tous les écrous et boulons régulièrement pour vous assurer qu’ils sont bien serrés. Serrez-les
à nouveau au besoin.
• Si le produit n’est pas utilisé pendant une longue période (pendant l'hiver, par exemple), il doit être
rangé dans un endroit propre et sec.
• N’allumez pas de feu à l’intérieur ou à proximité du produit!
• Ne suspendez pas de poids sur l'unité.
• Conservez l’emballage original pour entreposer le produit.

• Ne placez pas le produit sous des câbles électriques.
• Gardez les enfants éloignés pendant l’assemblage.
• Ce produit contient des petites pièces que les enfants pourraient avaler.
• Éloignez les doigts des endroits où ils peuvent être pincés ou coincés.
1 888 670-6684
Si vous avez des questions concernant le produit, avez besoin d’une
assistance relative à la garantie ou avez des pièces endommagées ou
manquantes, veuillez communiquer avec notre service à la clientèle grâce
à la ligne d’assistance sans frais. Veuillez nous contacter pour toute assistance;
nous sommes là pour vous aider.
Support supérieur -
Tube de socle -
Toile du parasol -
Capteur d’énergie solaire -
Manivelle -
Raccord en coin -
Panneau de verrouillage -
Panneau latéral -
Boulon M8x20 mm -
Rondelle plate -
Boulon M5x8 -
Bride tubulaire de support -
Sac de sable -
Couvercle inférieur du socle -
Boulon M6x15 -
Ampoule à DEL de rechange -
Protection d’ampoule à DEL de rechange -
Couvercle supérieur du socle -
Bouton de verrouillage -
Mât -
Clé -
Clé hexagonale S3 -
Clé hexagonale S4 -
Support inférieur -
2personnes
Veuillez lire et comprendre ce guide avant de tenter tout assemblage. Avant de
procéder à l’assemblage du produit, assurez-vous qu’il ne manque aucune pièce. Comparez les
pièces à la liste du contenu de l’emballage. Pour toute pièce manquante ou pour toute question,
veuillez communiquer avec le centre de service au 1 888 670-6684 (sans frais).
Placez toutes les pièces de la boîte dans un endroit dégagé et positionnez-les sur le sol devant vous.
Retirez tous les matériaux d’emballage et replacez-les dans la boîte. Ne vous débarrassez pas des
matériaux d’emballage avant d'avoir terminé l'assemblage. Lisez chaque étape attentivement avant
de commencer l’assemblage et assurez-vous de toutes les comprendre.
Requis pour l’assemblage :

Requiert

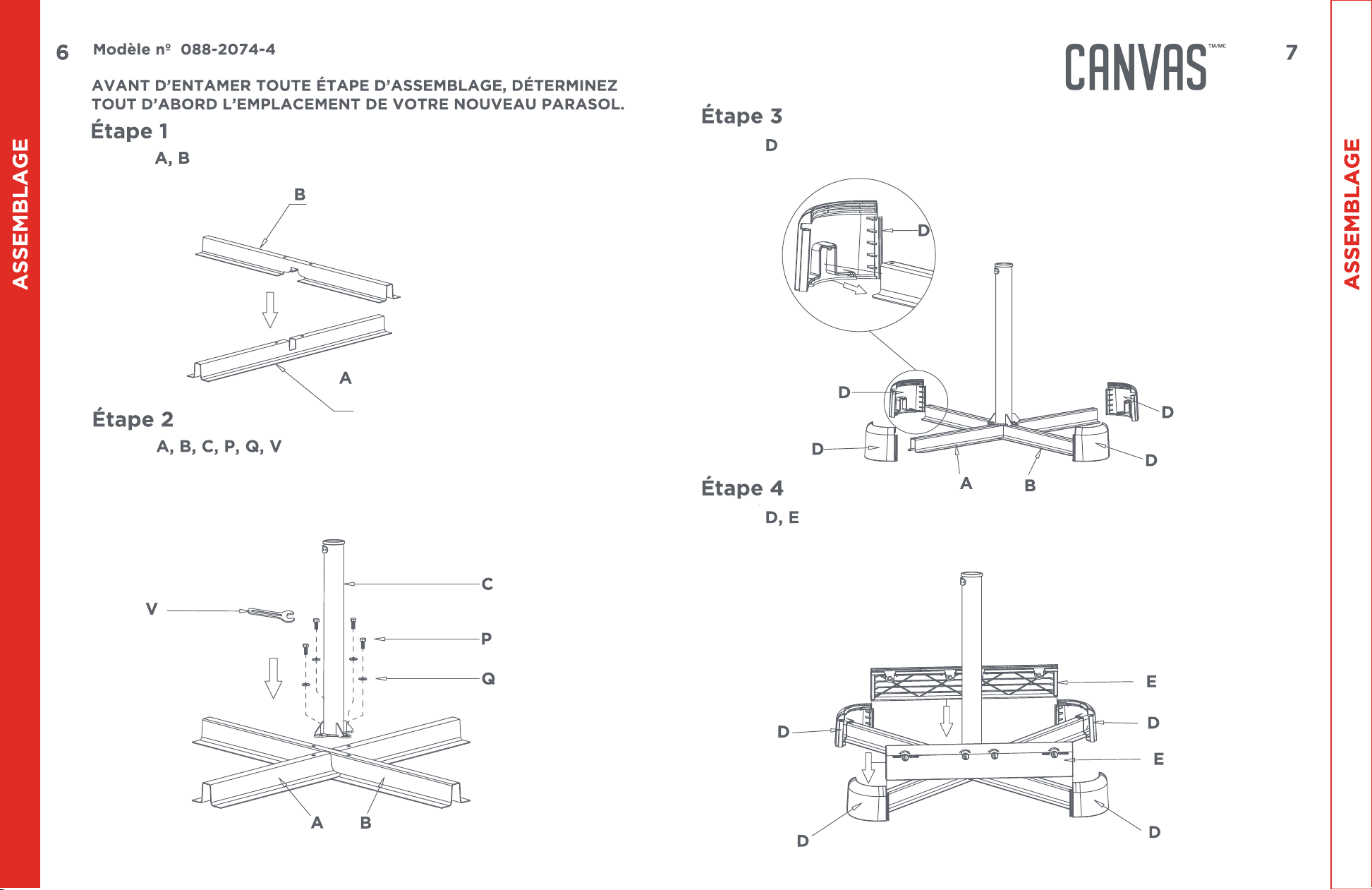

Fixez le support supérieur (B) au support inférieur (A).
Requiert
Insérez les raccords en coin (D) aux quatre extrémités des supports montés.
Requiert
Fixez le tube du socle (C) au support supérieur (B) et au
support inférieur (A), à l’aide du boulon M8x20 (P) et de la
rondelle plate (Q), serrez à l’aide de la clé (V).
Requiert
Faites glisser les panneau de verrouillage (E) vers le bas, entre les raccords en
coin (D).
REMARQUE : Ne serrez
pas complètement

Requiert

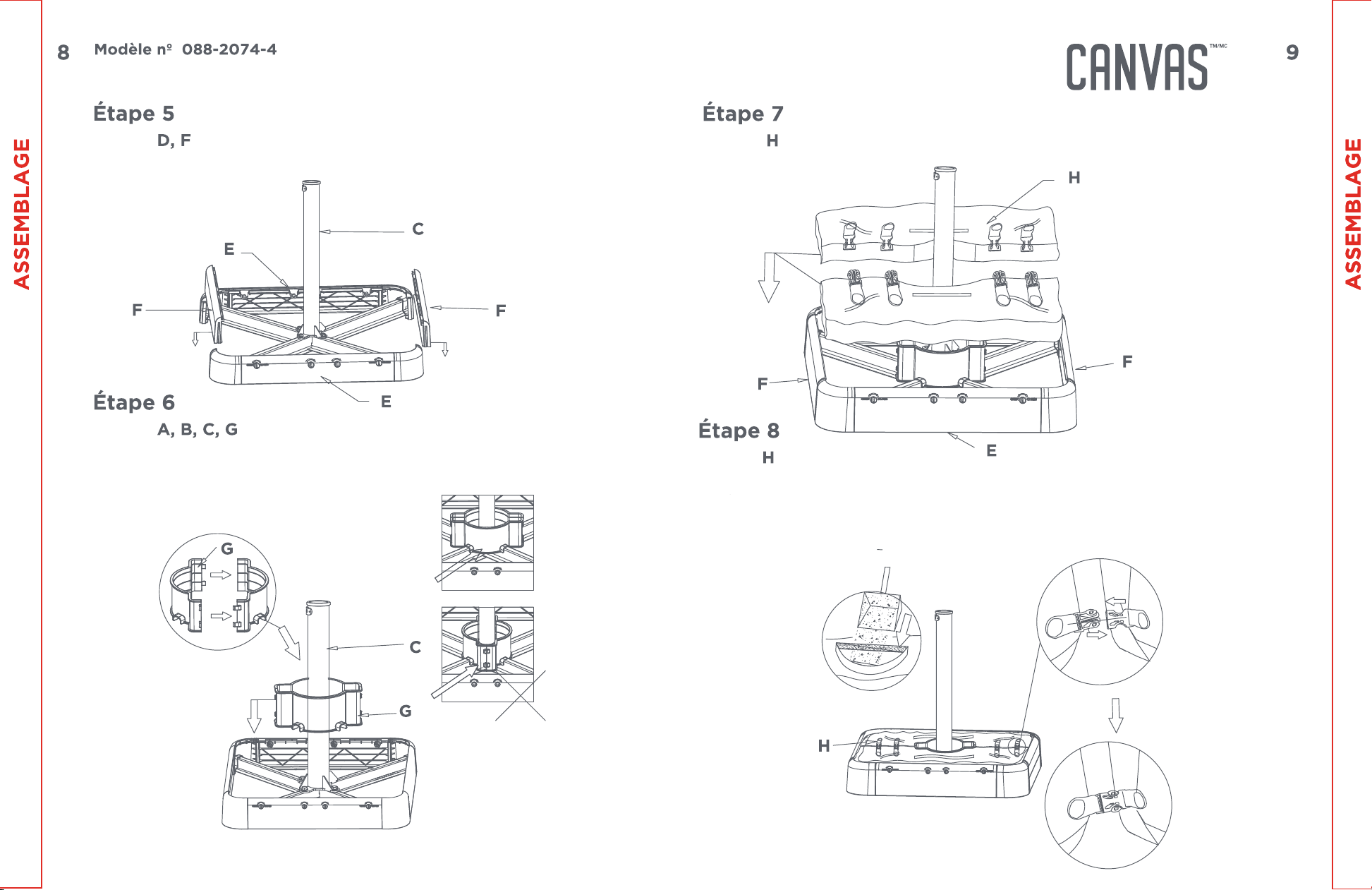

Faites glisser les panneaux latéraux (F) vers le bas, entre les raccords
en coin (D).
Requiert
Placez les sacs de sable (H) dans le socle du parasol.
Requiert
(1) Raccordez les deux parties des brides tubulaires de support (G).
(2) Faites glisser les brides tubulaires de support (G) en bas du tube du
socle (C) et raccordez-les aux supports (A et B).
Requiert
(1) Tirez pour ouvrir la pochette à fermeture autoagrippante du sac de sable (H) et
remplissez-la de sable.
(2) Après avoir rempli les sacs de sable (H), fermez la pochette et assurez-vous que
la fermeture autoagrippante est bien scellée.
(3) Verrouillez les deux sections des sacs de sable (H) ensemble.

Requiert
Assurez-vous que le mécanisme de verrouillage du panneau de
verrouillage (E) est en position OUVERTE à l’aide de la clé (V) comme
illustré à la figure 1. Assurez-vous que le mécanisme de verrouillage du
couvercle inférieur du socle (I) est en position OUVERTE à l’aide de la
clé (V) comme illustré à la figure 2. Fixez le couvercle inférieur du socle
(I) aux panneaux latéraux (F). Fermez le couvercle inférieur du socle (I)
et vérifiez qu’il est complètement fermé.
Requiert
Verrouillez le couvercle inférieur du socle (I) et le panneau de verrouillage
(E) en tournant les mécanismes de verrouillage en position FERMÉE à l’aide
de la clé (V) comme illustré dans les figures 1 et 2.
Requiert
Fixez le bouton de verrouillage (K) au tube du socle (C) à l’aide des boulons M5x8
(R) et de la clé hexagonale S3 (W). Assurez-vous que le bouton de verrouillage (K)
est placé comme illustré sur la figure 1 avant de le fixer.
Requiert

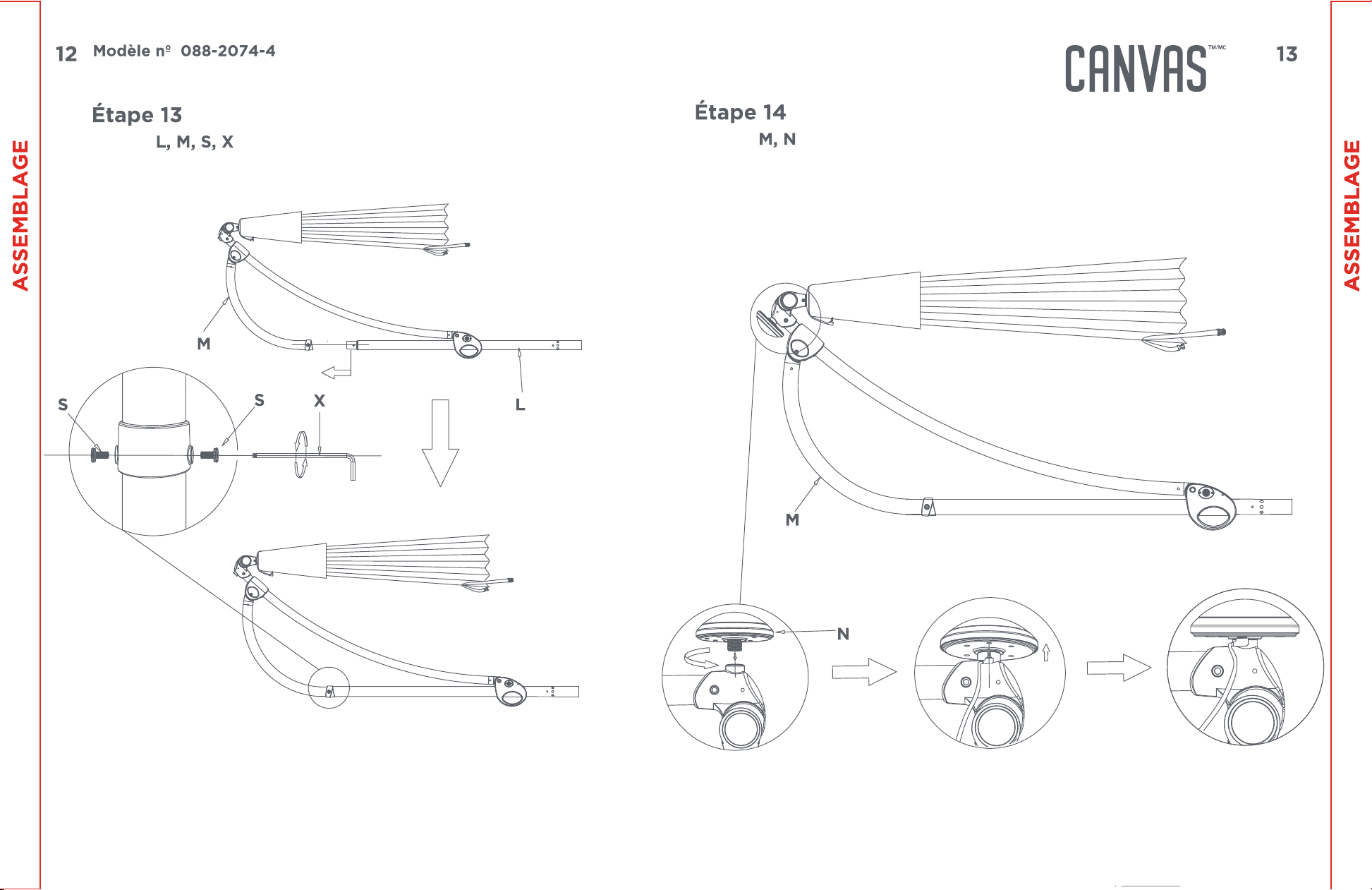

Insérez le mât (L) dans la manette de la toile du parasol (M).
REMARQUE :
Ne serrez pas
complètement

Requiert
Raccordez le mât (L) et la toile du parasol (M) ensemble en utilisant les
boulons M6x15 (S) et serrez à l’aide de la clé hexagonale S4 (X).
Requiert
Fixez le capteur d’énergie solaire (N) sur la toile du parasol (M) en tournant le capteur
d’énergie solaire (N) dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il soit
bien serré.
Insérez la fiche dans la prise correspondante du capteur d’énergie solaire (N).
REMARQUE :
Ne serrez pas
complètement

Requiert
Insérez le mât (L) dans le tube du socle (C) comme illustré dans la
figure ci-dessous à gauche. Tournez le bouton de verrouillage (K) de
180 degrés dans le sens des aiguilles d’une montre comme illustré sur
la figure ci-dessous à droite.
Requiert
Fixez la manivelle (O) à la manette comme illustré.
(1) Desserrez le bouton de la manette en le tournant dans le sens inverse des aiguilles
d’une montre.
(2) Glissez la manette du parasol vers le haut jusqu’à ce que le mât soit entièrement
allongé et s’arrête.
(3) Serrez bien le bouton de la manette dans le sens des aiguilles d’une montre pour le
verrouiller en place.
Requiert
Secouez la toile pour séparer les baleines du parasol, tournez lentement la manivelle
(O) dans le sens des aiguilles d’une montre pour ouvrir le parasol et arrimez la toile au
mât avec la sangle.
