OFFSET UMBRELLA
WITH BASE
Model NO. 088-2075-2
ASSEMBLY INSTRUCTIONS
Toll-free number: 1-888-670-6684
IMPORTANT: Please read this manual carefully before beginning
assembly of this product.
Keep this manual for future reference.

3
Warning! To reduce the risk of serious injury, read the
following safety instructions before assembling and
using the table.
TABLE OF CONTENTS
IMPORTANT SAFETY INSTRUCTIONS
Caution! Always keep children under close supervision while they
are using or around this product.
• This product is intended for domestic, outdoor use only.
• The product should beplaced on flat, horizontal ground.
• Any assembly or maintenance of the product must be carried out by adults only.
• Arrange necessary manpower when assembling or moving the product.
• Some parts may contain sharp edges. Wear protective gloves if necessary.
•Check all nuts and bolts periodically for tightness. When required, tighten them again.
•If the product will not be used for a long period of time (e.g., wintertime), it should be
stored in a clean, dry environment.
• Do not light any fires inside or near the product!
• Do not hang any weights on the frame.
• Retain the original package to store the product.
IMPORTANT: RETAIN FOR FUTUREREFERENCE, AND READ CAREFULLY.
Made inChina. Imported by Trileaf Distribution Trifeuil Toronto, Canada, M4S 2B8
Important Safety Instructions
Parts List
Assembly Preparation
Cleaning and Maintenance
Assembly
Specifications
Warranty
3
4
5
6
14
14
15

2 people
Model NO. 088-2075-2
4

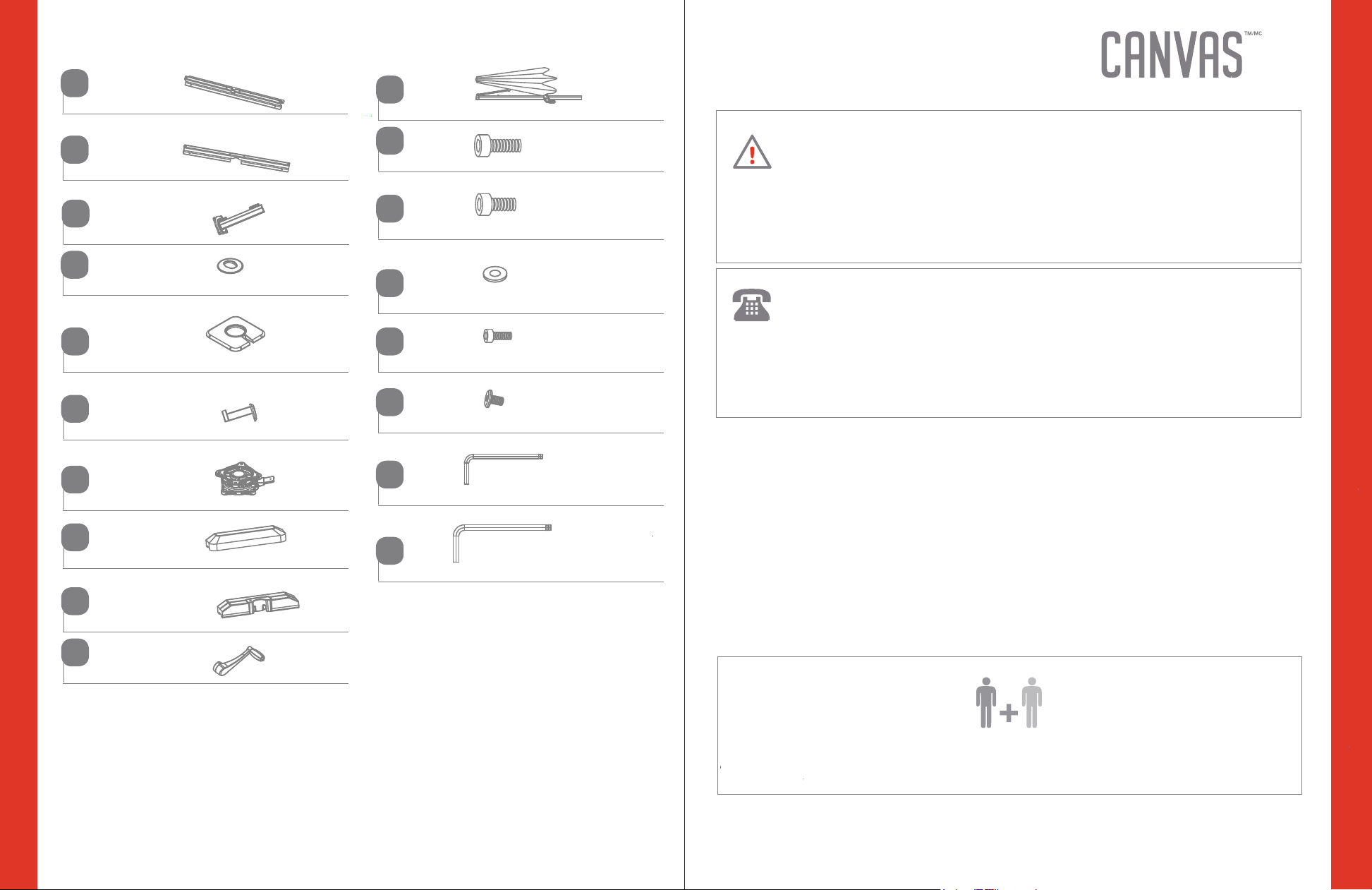

PARTSLIST
5
ASSEMBLY PREPARATION
• Do not place the product underneath electrical lines.
• Keep children away during assembly.
• This product contains small parts which can be swallowed by
children.
• Keep fingers away from places where they can bepinched or
trapped.
CAUTION!
Let ushelp you!
DO NOT RETURN YOUR PRODUCT TO THE STORE.
CALL US FIRST!
1-888-670-6684
If you have questions regarding your product, require warranty
assistance, or have damaged or missing parts,please call our
customerservice toll-free helpline. Contact us for assistance;
we're here to help.
IMPORTANT: Please read and understand this manual before any assembly.
Before beginning assembly of product, make sure all parts are present. Compare
parts with packaging contents list. If any part is missing, or if you have any questions,
contact the service centre at 1-888-670-6684 (toll free).
Place all parts from the box in a cleared area and position them on the floor infront
of you. Remove all packing materials and place them back into the box. Do not
dispose of the packing materials until assembly is complete. Read each step carefully
before beginning any assembly and make sure you understand each step.
Needed for assembly:
B
Upper bracket -1
Lower bracket - 1
A
B
C
Base tube -1
D
Upper base cover -1
E
Lower base cover -1
F
Pedal -1
G
Turn plate -1
H
Side base -2
I
Middle base -2
J
Crank -1
K
Umbrella shade -1
AA
M10x25 bolt -4
BB
M10x20 bolt -4
CC
Flat wasther -8
DD
M6x10 bolt - 1
EE
M6x10 flat bolt -1
FF
M6 hex wrench -1
GG
M10 hex wrench -1

B
Model NO. 088-2075-2
ASSEMBLY
6
ASSEMBLY
7

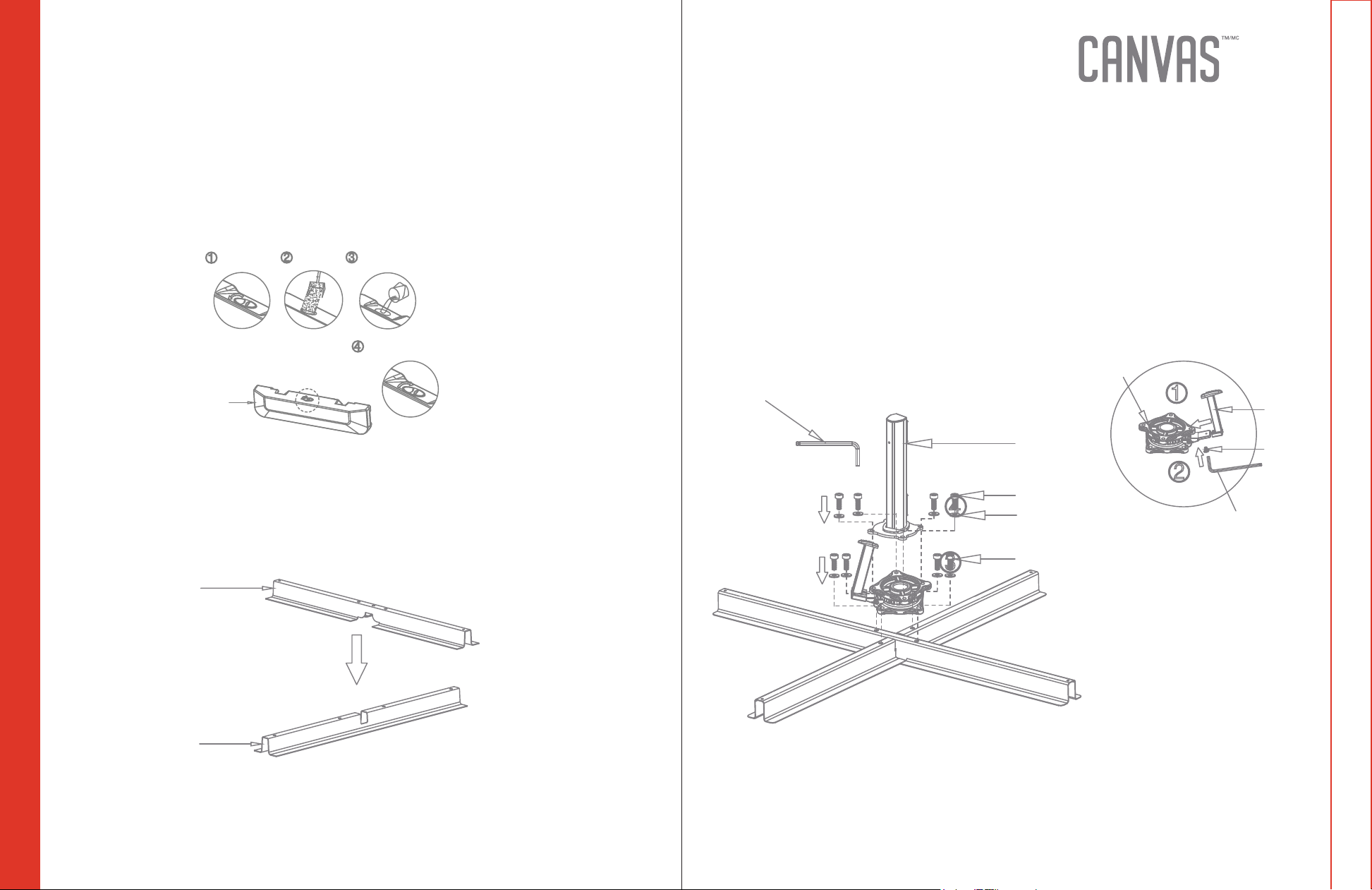

Step 1
Requires H, I
(1) Open the side bases (H) and the middle bases (I) by turning
caps in a counter-clockwise direction.
(2) Pour sand or water into the side bases (H) and the middle
bases (I).
(3) Close the side bases (H) and the middle bases (I) by turning
caps clockwise.
Step 3
Requires A, B, C, F, G, AA, BB, CC, EE, FF, GG
(1) Attach the pedal (F) to the turn plate (G).
(2) Use M6x10 flat bolt (EE) and M6 hex wrench (FF) to secure
pedal (F).
(3) Attach the turn plate (G) to the brackets (A and B) using M10x25
bolts (AA) and flat washers (CC).
(4) Attach the base tube (C) to the turn plate (G) using M10x22
bolts (BB), flat washers (CC) and the M10 hex wrench (GG).
OPEN
CLOSE
H
Sand
Step 2
Requires A, B
Attach the upper bracket (B) onto the lower bracket (A).
B
A
GG
C
BB
CC
AA
G
F
EE
FF

Model NO. 088-2075-2
ASSEMBLY
8
ASSEMBLY
9

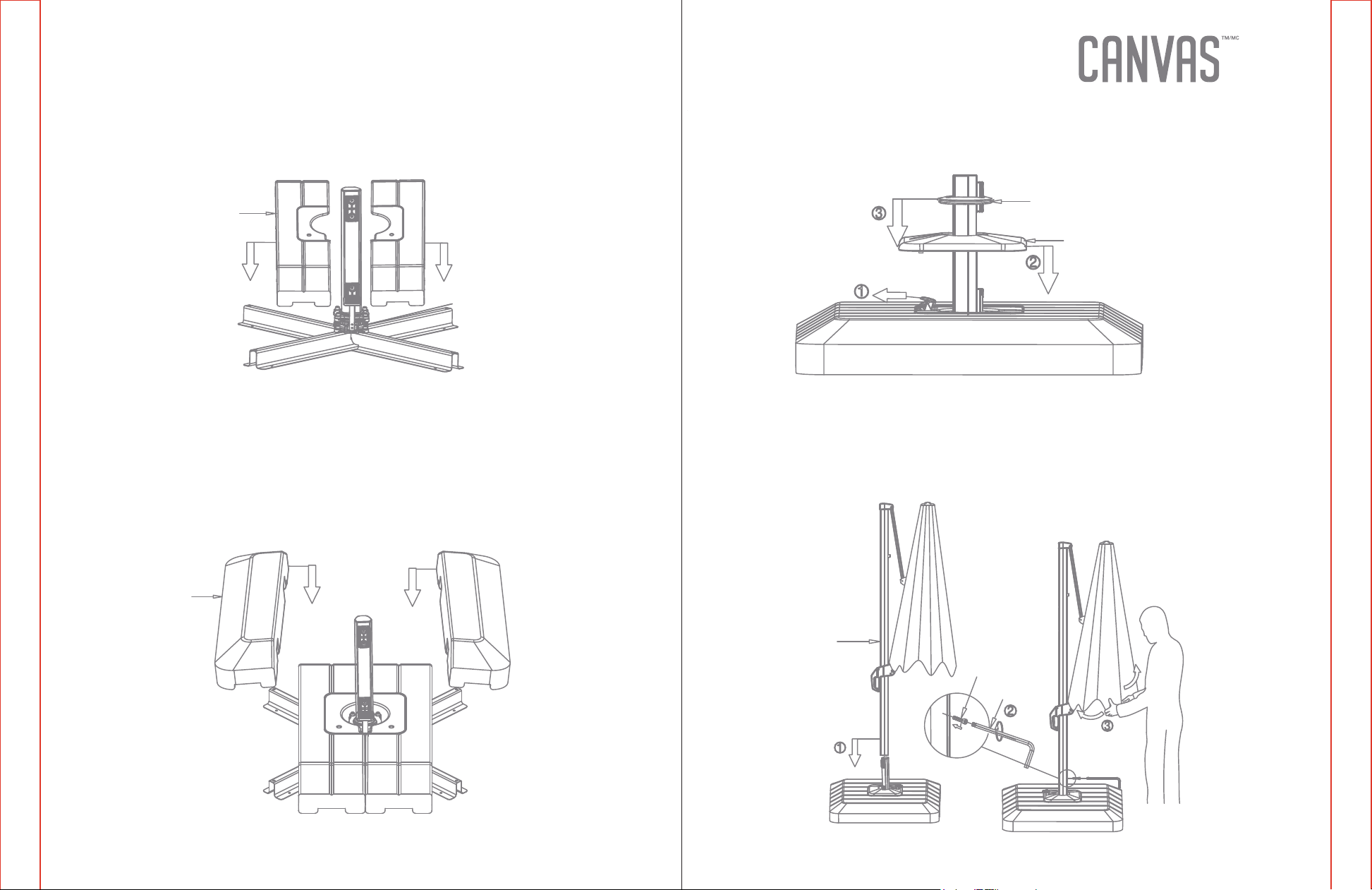

Step 4
Requires A, B, I
Attach the middle bases (I) onto the brackets (A and B).
Step 6
Requires C, D, E
Slide the lower base cover (E) and the upper base cover (D) onto
the base tube (C).
I
Step 5
Requires A, B, H
Attach the side bases (H) to the bracket (A and B).
H
D
E
Step 7
Requires C, K, DD, FF
Connect the umbrella shade (K) to the base tube (C) using M6x10
bolts (DD) and M6 hex wrench (FF).
K
DD
FF

Model NO. 088-2075-2
ASSEMBLY
10
ASSEMBLY
11

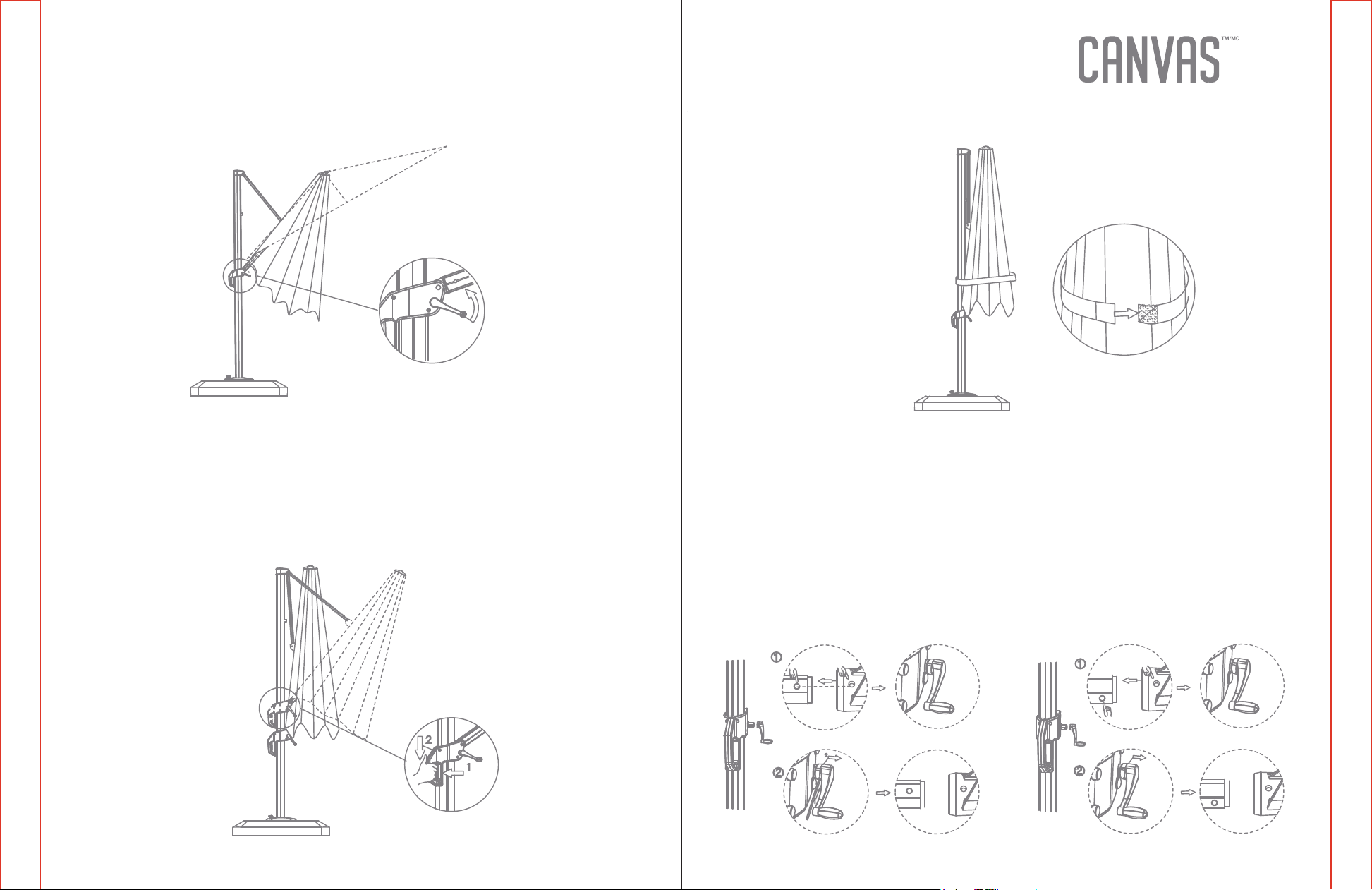

Step 8
Requires J, K
(1) Press the button on the umbrella shade (K) and push up to
desired position.
(2) Attach the crank (J) to the umbrella shade (K).
Step 10
Requires F
Hold the pedal (F) with one foot and rotate the umbrella pole, the
umbrella can rotate up to 360 degrees.
Step 9
Requires J, K
Shake the umbrella fabric before opening the umbrella.
Press the button on the umbrella shade (K) and slowly turn the
crank (J) clockwise to open the umbrella.
Step 11
Requires K
To tilt the umbrella, press the button on the umbrella shade (K)
and push up or push down to desired position.
J

Model NO. 088-2075-2
ASSEMBLY
12
ASSEMBLY
13

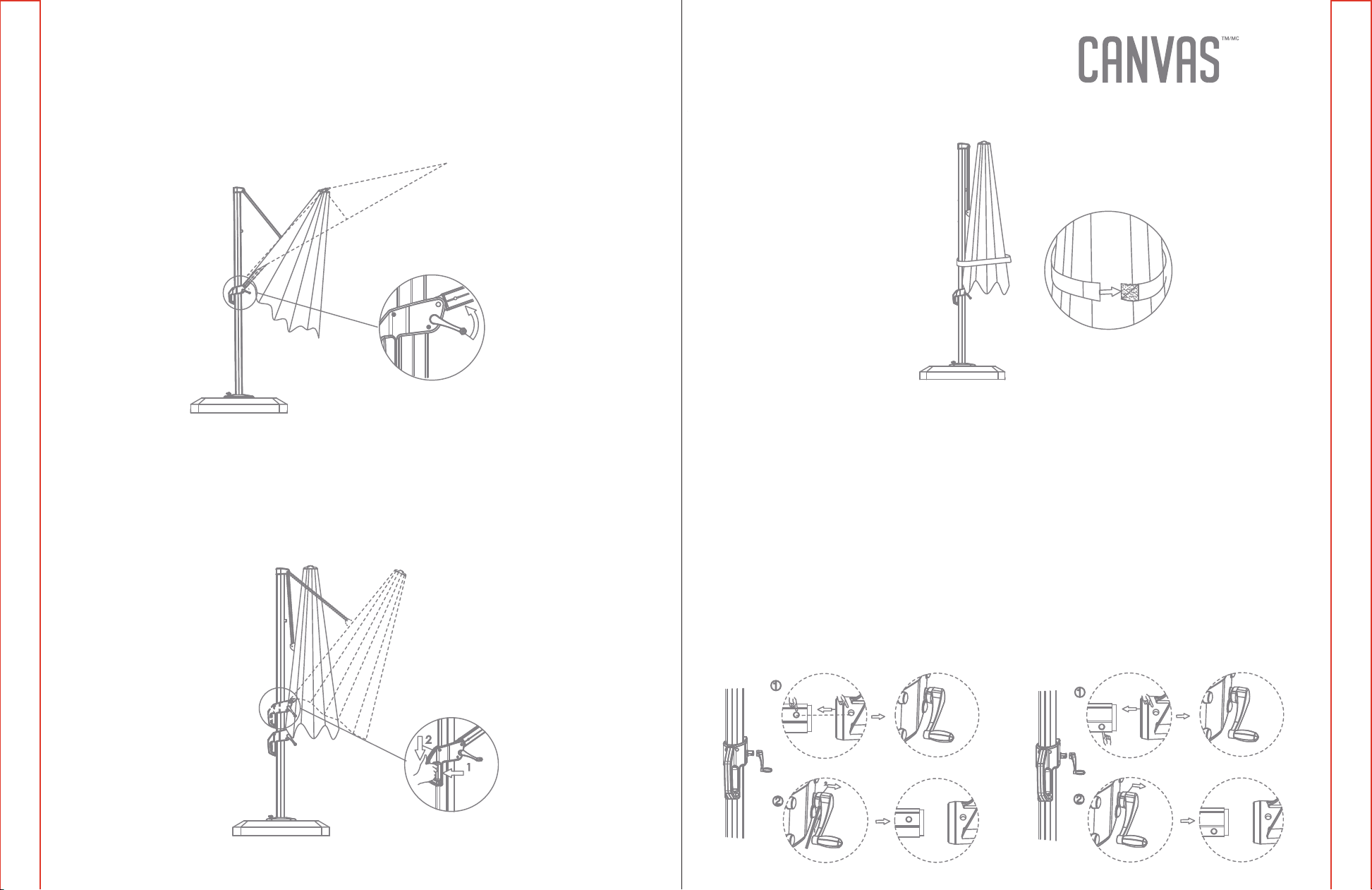

Step 12
Requires J
Slowly turn the crank (J) in a counter-clockwise direction to
close the umbrella.
Step 14
Tie the umbrella to the umbrella pole with the hook and loop belt
when not in use, as shown below.
Step 13
Requires K
Press the button on the umbrella shade (K) and push down.
Operation
Attaching the crank
Attach the crank (J) to the handle as shown in figure 1.
Attach the crank (J) by aligning the tab with the hole on the crank
(J) until it snaps into place.
To detach the crank, the hex wrench (FF) is required to press the
tab to take the crank (J) out.
Attach the crank (J) without using the tab as shown in figure 2.
To detach the crank (J), just take the crank out.
Figure 1 Figure 2

14
CLEANING AND MAINTENANCE
SPECIFICATIONS
WARRANTY
15
Model NO. 088-2075-2
Dimensions (diameter x height)
Product weight
10’ x 10’
3 x 3 m
TBD
TBD
• Check all screws and nuts periodically for tightness, tightening them
again as required.
• Disassemble the umbrella in the reverse order of the assembly steps.
• Always disassemble the umbrella completely. A partially disassembled
umbrella is not stable enough to resist wind and bad weather, and
therefore can be damaged and/or cause damage.
• Clean the umbrella with mild soap and water. Rinse thoroughly, and
wait until the product is dry before reassembling it.
CAUTION!
• To wash the fabric parts:
- Spread the fabric and use a soft-bristle brush to clean.
- Always use a mild soap—never detergent.
- Water should be cold to lukewarm—never more than 25°C (77°F).
- Air-dry only; do not spin in washing machine or hand-squeeze.
• Do not use bleach, acid, or other abrasive cleaners on the canopy or frame parts.
• Steel components of garden accessories and furniture are treated with rust-inhibiting
paint. However, due to the nature of steel, surface oxidation (rusting) will occur if this
protective coating is scratched. This is a natural process. To minimize this condition,
it is recommended that care be taken when assembling and handling the product in
order to prevent the paint from being scratched. Surface rust can be removed easily
using a very light application of common cooking oil. If surface oxidation (rusting)
occurs and no measures are taken to correct it, the oxidation may start dripping
onto the assembly surface, which may cause damaging stains that may be dicult
to remove.
This CANVAS product carries a one (1) year warranty against defects in
workmanship and materials. Trileaf Distribution agrees to replace a
defective product free of charge, within the stated warranty period, when
returned by the original purchaser with proof of purchase. This product is
not guaranteed against wear or breakage due to misuse and/or abuse.

PARASOL DÉPORTÉ
AVEC SOCLE
Modèle nº 088-2075-2
INSTRUCTIONS D’ASSEMBLAGE
Numéro sans frais : 1 888 670-6684
IMPORTANT : Veuillez lire attentivement ce guide avant de procéder
à l'assemblage de ce produit et le conserver aux fins de consultation ultérieure.

3
Avertissement! Pour réduire tout risque de blessures graves, veuillez
lire les consignes de sécurité suivantes avant l’assemblage et l’utilisation
du parasol.
TABLE DESMATIÈRES
CONSIGNES DE SÉCURITÉ IMPORTANTES
Attention! Surveillez toujours de près les enfants pendant qu’ils utilisent le produit
ou se trouvent à proximité.
• Ce produit est conçu pour une utilisation résidentielle à l’extérieur uniquement.
• Le produit doit être placé sur un sol plat et horizontal.
• Tout assemblage ou entretien du produit doit être eectuépar des adultes uniquement.
• Faites appel au nombre de personnes nécessaire pour assembler ou déplacer le produit.
• Certaines pièces peuvent présenter des bords tranchants. Portez des gants de
protection au besoin.
Fabriqué en Chine. Importé par Trileaf Distribution Trifeuil Toronto, Canada, M4S 2B8
• Vérifiez tous les écrous et boulons régulièrement pour vous assurer qu’ils sont bien serrés.
Serrez-les à nouveau au besoin.
• Si le produit n’est pas utilisé pendant une longue période (pendant l'hiver, par exemple),
il doit être rangé dans un endroit propre et sec.
• N’allumez pas de feu à l’intérieur ou à proximité du produit!
• Ne suspendez pas de poids sur l'unité.
• Conservez l’emballage original pour entreposer le produit.
IMPORTANT : Lisez attentivement ce guide et conservez-le aux
fins de consultation ultérieure.
Consignes de sécurité importantes
Liste des pièces
Préparation à l'assemblage
Nettoyage et entretien
Assemblage
Caractéristiques techniques
Garantie
3
4
5
6
14
14
15

Modèle nº 088-2075-2
4
LISTE DES PIÈCES
5
PRÉPARATION À L’ASSEMBLAGE
B
Support inférieur -1
Support inférieur - 1
A
B
C
Tube de socle -1
D
Couvercle supérieur du socle -1
E
Couvercle inférieur du socle -1
F
Pédale -1
G
Plaque tournante -1
H
Socle latéral -2
I
Socle médian -2
J
Manivelle -1
K
Toile du parasol -1
AA
Boulon M10x25 -4
BB
Boulon M10x20 -4
CC
Rondelle plate -8
DD
Boulon M6x10 - 1
EE
Boulon plat M6X10 -1
FF
Clé hexagonale M6 -1
GG
Clé hexagonale M10 -1
2 personnes
• Ne placezpas leproduit sous des câbles électriques.
• Gardez les enfants éloignés pendant l’assemblage.
• Ce produit contient des petites pièces que les enfants pourraient
avaler.
• Éloignez les doigts des endroits où ils peuvent être pincés
ou coincés.
ATTENTION!
Laissez-nousvousaider!
VEUILLEZNE PAS RETOURNER LEPRODUIT AU MAGASIN.
APPELEZ-NOUS D’ABORD!
1 888 670-6684
Si vous avez des questions concernant le produit, avez besoin
d’une assistance relative à lagarantie ou avez des pièces
endommagées ou manquantes, veuillez communiquer avec notre
service à laclientèle grâce à la ligne d’assistance sans frais. Veuillez
nous contacter pour toute assistance; nous sommes làpour vous aider.
IMPORTANT: Veuillez lire et comprendre ce guide avant de tenter tout assemblage.
Avant de procéder à l’assemblage duproduit, assurez-vous qu’il ne manqueaucune
pièce. Comparez les pièces àlaliste du contenu del’emballage. Pour toute pièce
manquante ou pour toute question, veuillez communiquer avec le centre deservice
au 1 888 670-6684 (sans frais).
Placez toutes les pièces delaboîte dans un endroit dégagé et positionnez-les sur le
sol devant vous. Retirez tous les matériaux d’emballage et replacez-les dans laboîte.
Ne vous débarrassez pas des matériaux d’emballage avant d'avoir terminé
l'assemblage. Lisez chaque étape attentivement avant de commencer l’assemblage et
assurez-vous de toutes les comprendre.
Requis pour l’assemblage :

B
Modèle nº 088-2075-2
ASSEMBLAGE
6
ASSEMBLAGE
7
Étape 1
Requiert H, I
(1) Ouvrez les socles latéraux (H) et les socles médians (I) en tournant
les bouchons dans le sens inverse des aiguilles d’une montre.
(2) Versez du sable ou de l’eau dans les socles latéraux (H) et dans les
socles médians (I).
(3) Fermez les socles latéraux (H) et les socles médians (I) en
tournant les bouchons dans le sens des aiguilles d’une montre.
Étape 3
Requiert A, B, C, F, G, AA, BB, CC, EE, FF, GG
(1) Fixez la pédale (F) à la plaque tournante (G).
(2) Utilisez le boulon plat M6x10 (EE) et la clé hexagonale M6 (FF)
pour fixer fermement la pédale (F).
(3) Fixez la plaque tournante (G) aux supports (A et B) à l’aide des
boulons M10x25 (AA) et des rondelles plates (CC).
(4) Fixez le tube du socle (C) à la plaque tournante (G) à l’aide des
boulons M10x22 (BB), des rondelles plates (CC) et de la clé
hexagonale M10 (GG).
OUVREZ
FERMEZ
H
Sable
Étape 2
Requiert A, B
Fixez le support supérieur (B) au support inférieur (A).
B
A
GG
C
BB
CC
AA
G
F
EE
FF

Modèle nº 088-2075-2
ASSEMBLAGE
8
ASSEMBLAGE
9
Étape 4
Requiert A, B, I
Fixez les socles médians (I) aux supports (A et B).
Étape 6
Requiert C, D, E
Glissez le couvercle inférieur du socle (E) et le couvercle
supérieur du socle (D) sur le tube du socle (C).
I
Étape 5
Requiert A, B, H
Fixez les socles latéraux (H) aux supports (A et B).
H
②
①
③D
E
Étape 7
Requiert C, K, DD, FF
Raccordez la toile du parasol (K) au tube du socle (C) à l’aide des
boulons M6x10 (DD) et de la clé hexagonale M6 (FF).
K
DD
FF

Modèle nº 088-2075-2
ASSEMBLAGE
10
ASSEMBLAGE
11
Étape 8
Requiert J, K
(1) Appuyez sur le bouton de la toile du parasol (K) et poussez
vers le haut jusqu’à la position souhaitée.
(2) Fixez la manivelle (J) à la toile du parasol (K).
Étape 10
Requiert F
Tenez la pédale (F) d’un pied et tournez le mât du parasol; le
parasol peut tourner jusqu’à 360°.
Étape 9
Requiert J, K
Secouez la toile du parasol avant d’ouvrir le parasol.
Appuyez sur le bouton de la toile du parasol (K) et tournez lente-
ment la manivelle (J) dans le sens des aiguilles d’une montre
pour ouvrir le parasol.
Étape 11
Requiert K
Pour incliner le parasol, appuyez sur le bouton de la toile du para-
sol (K) et poussez vers le haut ou le bas jusqu’à la position sou-
haitée.
J

Modèle nº 088-2075-2
ASSEMBLAGE
12
ASSEMBLAGE
13
Étape 12
Requiert J
Tournez lentement la manivelle (J) dans le sens inverse des
aiguilles d’une montre pour fermer le parasol.
Étape 14
Attachez le parasol au mât du parasol avec la sangle autoagrip-
pante lorsqu’il n’est pas utilisé, comme illustré ci-dessous.
Étape 13
Requiert K
Appuyez sur le bouton de la toile du parasol (K) et poussez vers le
bas.
Utilisation
Fixation de la manivelle
Fixez la manivelle (J) sur la poignée comme illustré dans la figure 1.
Fixez la manivelle (J) en alignant le bouton à ressort avec l’orifice de la
manivelle (J) jusqu’à ce qu’il s’enclenche en place.
Pour détacher la manivelle, il faut utiliser la clé hexagonale (FF) pour
enfoncer le bouton à ressort et retirer la manivelle (J).
Fixez la manivelle (J) sans utiliser le bouton à ressort, comme illustré
dans la figure 2.
Pour détacher la manivelle (J), il sut de la faire sortir.
Figure 1 Figure 2

14
NETTOYAGE ET ENTRETIEN
CARACTÉRISTIQUES TECHNIQUES
GARANTIE
15
Modèle nº 088-2075-2
Dimensions (diamètre x hauteur)
Poids du produit
10 x 10 pi
3 x 3 m
TBD
TBD
Ce produit CANVAS est couvert par une garantie d’un (1) an contre les défauts
de fabrication et de matériaux. Trileaf Distribution accepte de remplacer
gratuitement le produit défectueux pendant la période précisée dans la garantie,
lorsqu’il est retourné par l’acheteur original accompagné d’une preuve d’achat.
La garantie ne couvre pas ce produit contre l’usure ou le bris causé par un
mauvais usage ou un usage abusif.
• Vérifiez tous les vis et écrous régulièrement pour voir s’ils sont serrés,
et resserrez-les au besoin.
• Démontez le parasol dans l’ordre inverse des étapes de l’assemblage.
• Démontez toujours complètement le parasol. Un parasol partiellement
démonté n’est pas susamment stable pour résister au vent et aux
intempéries et peut donc être endommagé ou entraîner des
dommages.
• Nettoyez le parasol à l’eau et au savon doux. Rincez soigneusement et
attendez que le produit soit sec avant de l’assembler à nouveau.
ATTENTION!
• Pour laver les pièces en tissu:
- Étalez le tissu et utilisez une brosse à poils doux pour le nettoyer.
- Utilisez toujours un savon doux, jamais de détergent.
- L’eau doit toujours être froide ou tiède, jamais plus chaude que 25 °C (77 °F)
- Séchez à l’air uniquement, ne culbutez pas dans une machine à laver et n’essorez
pas à la main.
• N’utilisez pas de javellisant, d’acide ou tout autre nettoyant abrasif sur la toile ou
les pièces de l’armature.
• Les composants en acier des accessoires et du mobilier de jardin sont traités avec
une peinture antirouille. Toutefois, en raison de la nature de l’acier, l’oxydation de la
surface (rouille) se produira si ce revêtement protecteur est éraflé. Il s’agit d’un
processus naturel. Afin de le minimiser, il est recommandé de faire preuve de
précaution au cours de l’assemblage et de la manutention du produit, pour éviter
d’en érafler la peinture. La rouille de la surface peut être facilement enlevée en
utilisant une légère application d’une huile de cuisson ordinaire. Si la surface s’est
oxydée (rouille) et qu’aucune mesure n’est prise pour éliminer cette oxydation, elle
pourrait commencer à couler sur la surface d’assemblage, ce qui pourrait causer
des taches diciles à enlever.
