Canvas CABANA User manual

CABANA
GRAY OFFSET UMBRELLA
Model NO. 088-2075-2
ASSEMBLY INSTRUCTIONS
Toll-free number: 1-888-670-6684
IMPORTANT: Please read this manual carefully before beginning
assembly of this product.
Keep this manual for future reference.

Important Safety Instructions
Parts List
Assembly Preparation
Cleaning and Maintenance
Specifications
Warranty
3
3
4
5
14
14
15
Warning! To reduce the risk of serious injury, read the
following safety instructions before assembling and
using the table.
TABLE OF CONTENTS
IMPORTANT SAFETY INSTRUCTIONS
Caution! Always keep children under close supervision while they
are using or around this product.
• This product is intended for domestic, outdoor use only.
• The product should be placed on flat, horizontal ground.
• Any assembly or maintenance of the product must be carried out by adults only.
• Arrange necessary manpower when assembling or moving the product.
• Some parts may contain sharp edges. Wear protective gloves if necessary.
• Check all nuts and bolts periodically for tightness. When required tighten them again.
•If the product will not be used for a long period of time (e.g. wintertime), it should be
stored in a clean, dry environment.
• Do not light any fires inside or near the product!
• Do not hang any weights on the frame.
• Retain the original package to store the product.
IMPORTANT: RETAIN FOR FUTURE REFERENCE, AND READ CAREFULLY.
Made in China.Imported by Trileaf Distribution Trifeuil Toronto, Canada, M4S 2B8

2people
Model NO. 088-2075-2
4

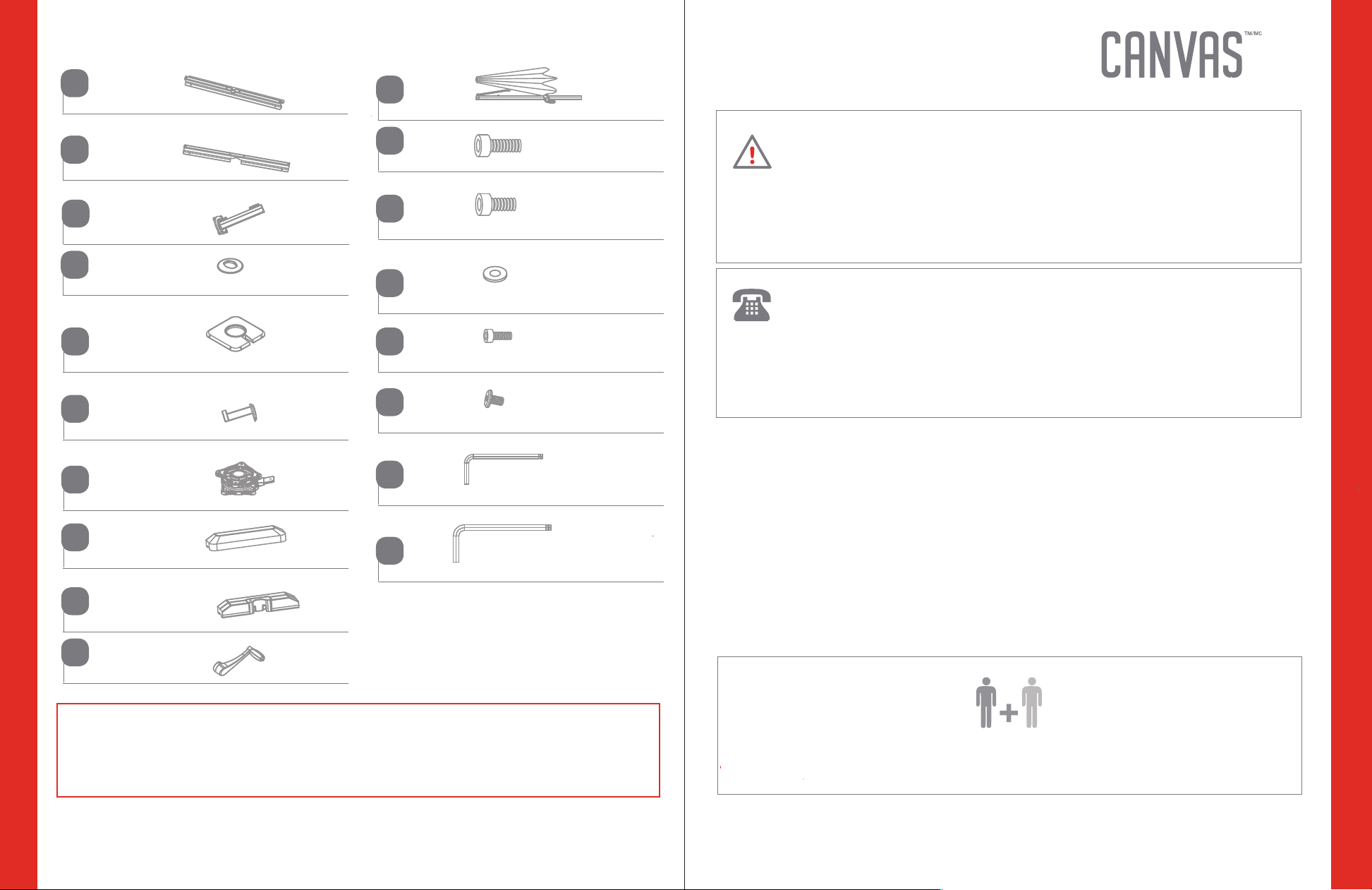

PARTS LIST
5
ASSEMBLY PREPARATION
• Do not place the product underneath electrical lines.
• Keep children away during assembly.
• This product contains small parts which can be swallowed by
children.
• Keep fingers away from places where they can be pinched or
trapped.
CAUTION!
Let us help you!
DO NOT RETURN YOUR PRODUCT TO THE STORE.
CALL US FIRST!
1-888-670-6684
If you have questions regarding your product, require warranty
assistance, or have damaged or missing parts, please call our
customer service toll-free helpline. Contact us for assistance;
we're here to help.
IMPORTANT: Please read and understand this manual before any assembly.
Before beginning assembly of product, make sure all parts are present. Compare
parts with packaging contents list. If any part is missing, or if you have any questions,
contact the service centre at 1-888-670-6684 (toll free).
Place all parts from the box in a cleared area and position them on the floorin front
of you. Remove all packing materials and place them back into the box. Do not
dispose of the packing materials until assembly is complete. Read each step carefully
before beginning any assembly and make sure you understand each step.
Needed for assembly:
B
Upper bracket - 1
Lower bracket - 1
A
B
C
Basetube - 1
D
Upper base cover - 1
E
Lower base cover - 1
F
Pedal - 1
G
Turn plate - 1
H
Side base - 2
I
Middle base - 2
J
Crank - 1
K
Umbrella shade - 1
AA
M10x25 bolt - 4
BB
M10x20 bolt - 4
CC
Flat washer - 8
DD
M6x10bolt - 1
EE
M6x10flat bolt - 1
FF
M6 hex wrench - 1
GG
M10 hex wrench - 1
FOR EASY ASSEMBLY, DO NOT COMPLETELY TIGHTEN BOLTS
INTO THE FRAME UNTIL ALL BOLTS HAVE BEEN INSERTED FOR
THAT PHASE OF ASSEMBLY. ONLY AT THE FINAL STEP OF
ASSEMBLY, SECURELY TIGHTEN ALL BOLTS AND HARDWARE.

BEFORE YOU START ASSEMBLY, FIRST LOCATE
WHERE YOU WILL PLACE YOUR NEW UMBRELLA.
NOTE: Do not
completely tighten.

Model NO. 088-2075-2

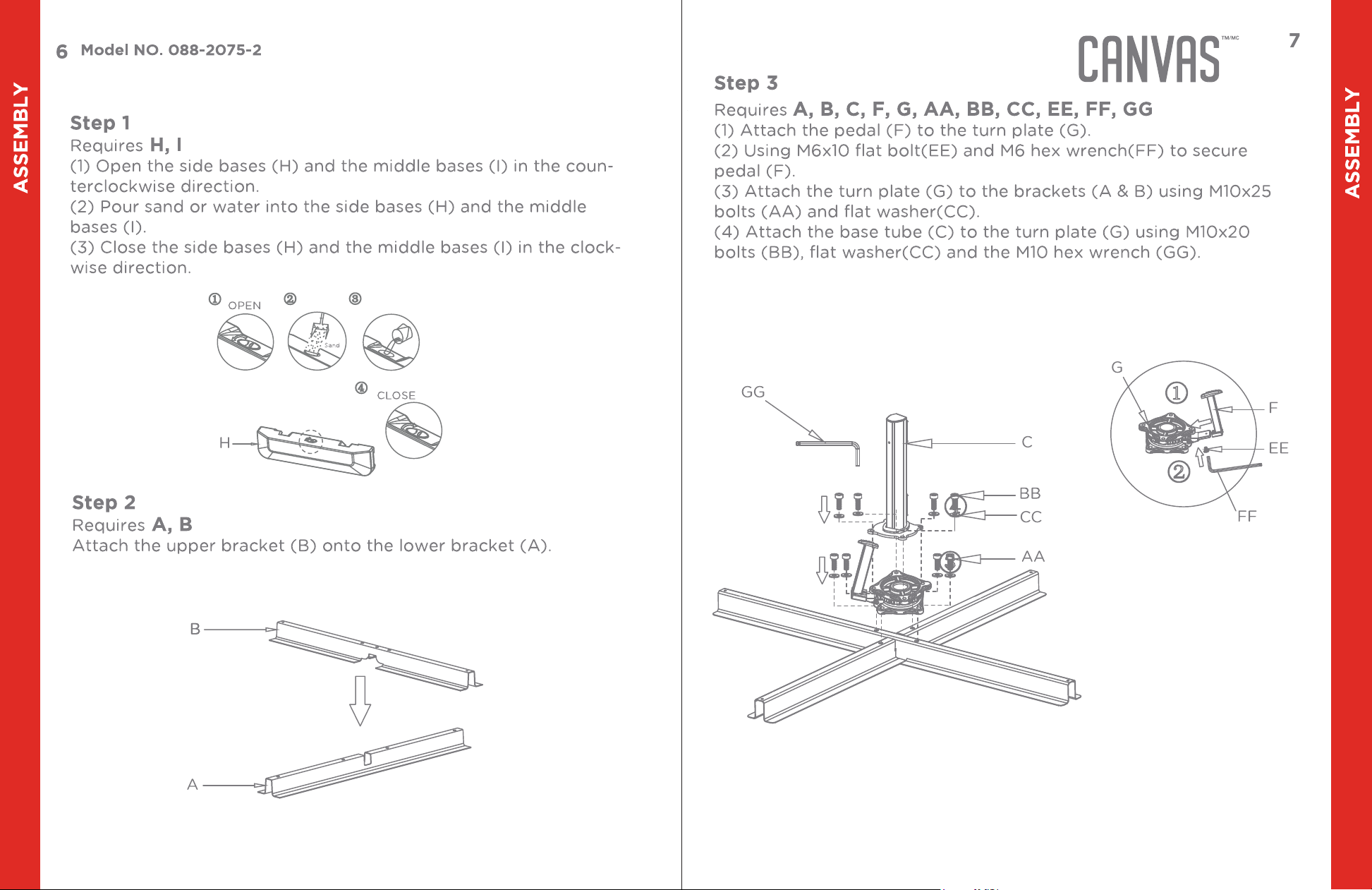

ASSEMBLY
8
ASSEMBLY
9

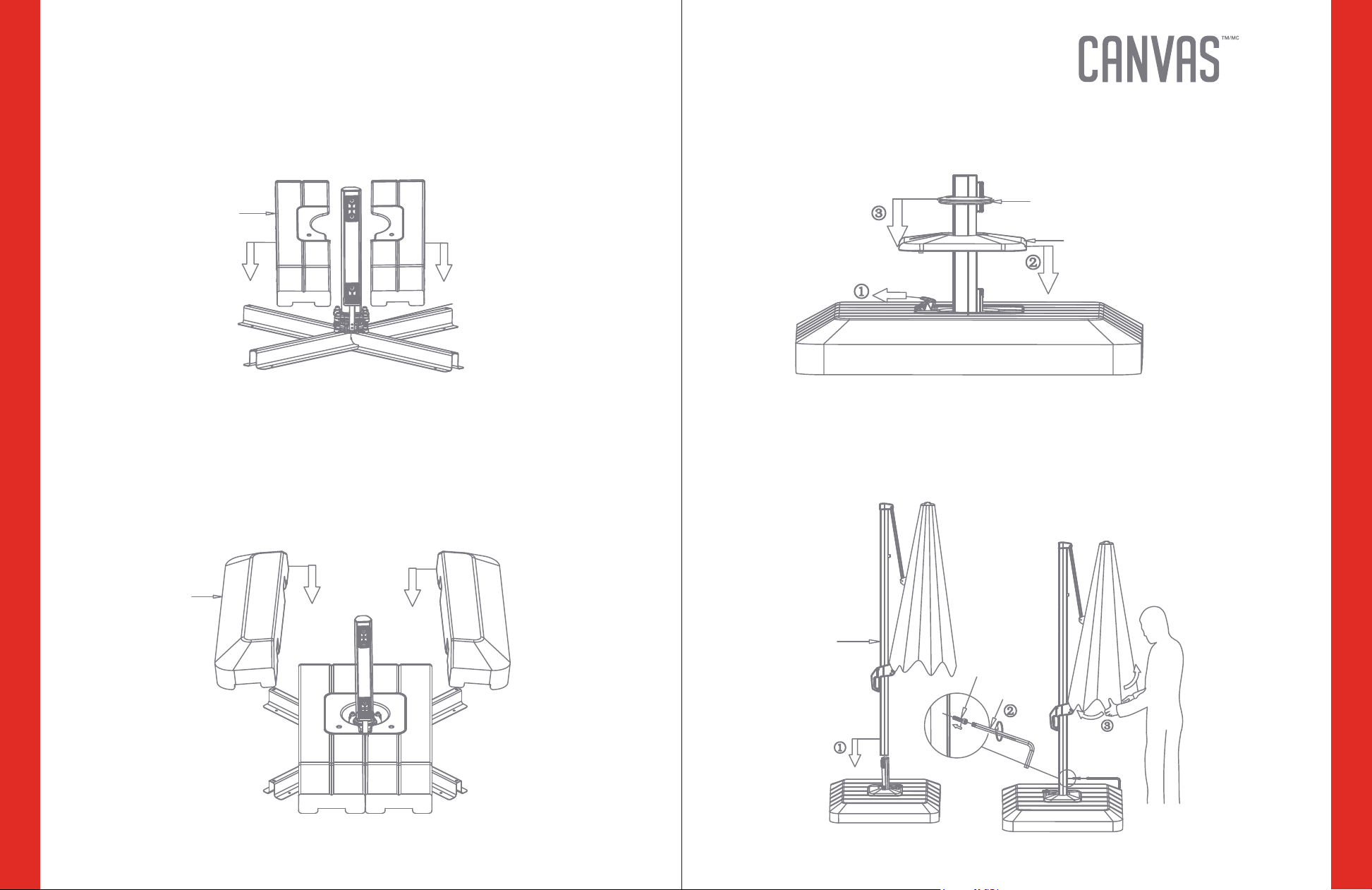

Step 4
Requires A, B, I
Attach the middle bases (I) onto the brackets (A & B).
Step 6
Requires C, D, E
Insert the lower base cover (E) and the upper base cover (D) into
the base tube (C).
I
Step 5
Requires A, B, H
Attach the side bases (H) to the bracket (A & B).
H
D
E
Step 7
Requires C, K, DD, FF
Connect the umbrella shade (K) to the base tube (C) using M6x10
bolts (DD) and M6 hex wrench (FF).
K
DD
FF
NOTE: Do not
completely tighten.

Model NO. 088-2075-2
ASSEMBLY
10
ASSEMBLY
11

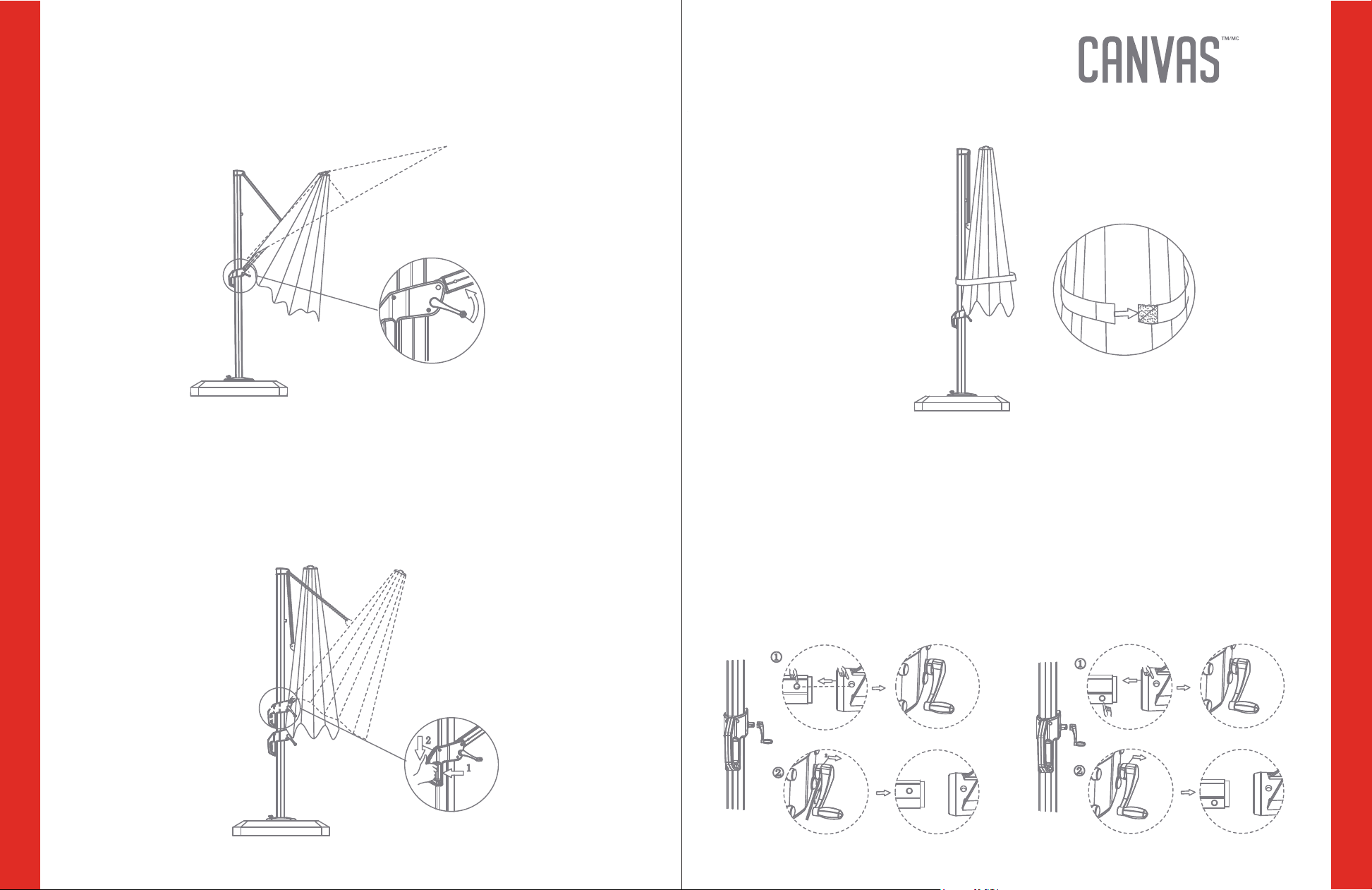

Step 8
Requires J, K
(1) Press the button on the umbrella shade (K) and push up to
desired position.
(2) Attach the crank (J) to the umbrella shade (K).
Step 10
Requires F
Hold the pedal (F) with one foot and rotate the umbrella pole, the
umbrella can rotate up to 360 degrees.
Step 9
Requires J, K
Shake the umbrella fabric before opening the umbrella.
Press the button on the umbrella shade (K) and slowly turn the
crank (J) clockwise to open the umbrella.
Step 11
Requires K
To tilt the umbrella, press the button on the umbrella shade (K)
and push up or push down to desired position.
J

Model NO. 088-2075-2
ASSEMBLY
12
ASSEMBLY
13
Step 12
Requires J
Slowly turn the crank (J) in a counterclockwise direction to
close the umbrella.
Step 14
Tie the umbrella to the umbrella pole with the strap when
not in use, as shown below.
Step 13
Requires K
Press the button on the umbrella shade (K) and push down.
Operation
Attaching the crank
Attach the crank (J) to the handle as shown in figure 01.
Attach the crank (J) by aligning the tap with the hole on the crank
(J) until it snaps into place.
To detach the crank, the hex wrench (FF) is required to press the
tap to take the crank (J) out.
Attach the crank (J) without using the tap as shown in figure 02.
To detach the crank (J), just take the crank out.
Figure 1 Figure 2

CABANA
PARASOLGRIS
Modèle nº 088-2075-2
INSTRUCTIONS D’ASSEMBLAGE
Numéro sans frais : 1 888 670-6684
IMPORTANT : Veuillez lire attentivement ce guide avant de procéder
à l'assemblage de
ce produit, et conservez-le aux fins de consultation ultérieure

Consignes de sécurité importantes
Liste des pièces
Préparation à l'assemblage
Nettoyage et entretien
Caractéristiques techniques
Garantie
3
3
4
5
14
14
15
Avertissement! Pour réduire tout risque de blessures graves, veuillez
lire les consignes de sécurité suivantes avant l’assemblage et l’utilisation
de la table.
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ IMPORTANTES
Attention! Surveillez toujours de près les enfants pendant qu’ils utilisent le produit
ou se trouvent à proximité.
•Ce produit est conçu pour une utilisation résidentielle à l’extérieur uniquement.
•Le produit doit être placé sur unsol plat et horizontal.
• Tout assemblage ou entretien duproduit doit être épar des adultes uniquement.
•Faites appel au nombre de personnes nécessaire pour assembler ou déplacer le produit.
•Certaines pièces peuvent présenterdes bords tranchants. Portezdes gants de
protection au besoin.
Fabriqué en Chine. Importé par Trileaf Distribution Trifeuil Toronto, Canada, M4S 2B8
•Vérifieztous les écrous et boulons régulièrement pour vous assurer qu’ils sont bienserrés.
Serrez-les à nouveau aubesoin.
•Si le produit n’est pas utilisé pendant une longue période (pendant l'hiver, par exemple),
il doit être rangé dans un endroit propre et sec.
• N’allumez pas de feuà l’intérieur ouà proximité duproduit!
•Ne suspendez pas de poids sur l'unité. Conservez l’emballage original pour
entreposer le produit.
IMPORTANT : Lisez attentivement ce guide et conservez-le aux
fins de consultation ultérieure.

Modèle nº 088-2075-2
4
LISTE DES PIÈCES
5
PRÉPARATION À L’ASSEMBLAGE
B
Support inférieur - 1
Support inférieur - 1
A
B
C
Tube de socle - 1
D
Couvercle supérieur dusocle - 1
E
Couvercleinférieur dusocle - 1
F
Pédale - 1
G
Plaque tournante - 1
H
Socle latéral - 2
I
Socle médian - 2
J
Manivelle - 1
K
Toile du parasol - 1
AA
Boulon M10x25 - 4
BB
Boulon M10x20 - 4
CC
Rondelle plate - 8
DD
Boulon M6x10 - 1
EE
Boulon plat M6X10 - 1
FF
Clé hexagonale M6 - 1
GG
Clé hexagonale M10 - 1
2personnes
•Neplacez pas le produit sous des câbles électriques.
• Gardez les enfants éloignés pendant l’assemblage.
• Ce produit contient des petites pièces que les enfants pourraient
avaler.
• Éloignez les doigts des endroits où ils peuvent être pincés
ou coincés.
ATTENTION!
Laissez-nous vous aider!
VEUILLEZ NE PAS RETOURNER LE PRODUIT AU MAGASIN.
APPELEZ-NOUS D’ABORD!
1 888 670-6684
Si vous avez des questions concernant le produit, avez besoin
d’une assistance relative à la garantie ou avez des pièces
endommagées ou manquantes, veuillez communiquer avec notre
service à la clientèle grâce à la ligne d’assistance sans frais. Veuillez
nous contacter pour toute assistance; nous sommes là pour vous aider.
IMPORTANT: Veuillez lire et comprendre ce guide avant de tenter tout assemblage.
Avant de procéder à l’assemblage du produit, assurez-vous qu’il ne manque aucune
pièce. Comparez les pièces à la liste du contenu de l’emballage. Pour toute pièce
manquante ou pour toute question, veuillez communiquer avec le centre de service
au 1 888 670-6684 (sans frais).
Placez toutes les pièces de la boîte dans un endroit dégagé et positionnez-les sur le
sol devant vous. Retirez tous les matériaux d’emballage et replacez-les dans la boîte.
Ne vous débarrassez pas des matériaux d’emballage avant d'avoir terminé
l'assemblage. Lisez chaque étape avec soin avant de commencer l’assemblage et
assurez-vous de toutes les comprendre.
Requis pour l’assemblage :
POUR FACILITER L’ASSEMBLAGE, NE SERREZ PAS COMPLÈTEMENT
LES BOULONS DANS L’ARMATURE AVANT QU’ILS NE SOIENT TOUS
INSÉRÉS POUR CETTE PHASE DE L’ASSEMBLAGE. ATTENDEZ LA
DERNIÈRE ÉTAPE DE L’ASSEMBLAGE POUR BIEN SERRER TOUS LES
BOULONS ET LA QUINCAILLERIE.

AVANT D’ENTAMER TOUTE ÉTAPE D’ASSEMBLAGE, DÉTERMINEZ TOUT
D’ABORD L’EMPLACEMENT DE VOTRE NOUVEAU PARASOL.
REMARQUE :
Ne serrez pas
complètement

Modèle nº 088-2075-2
ASSEMBLAGE
8
ASSEMBLAGE
9
Étape 4
Requiert A, B, I
Fixez les socles médians (I) aux supports (A et B).
Étape 6
Requiert C, D, E
Insérez le couvercle inférieur du socle (E) et le couvercle
supérieur du socle (D) dans le tube du socle (C).
I
Étape 5
Requiert A, B, H
Fixez les socles latéraux (H) aux supports (A et B).
H
D
E
Étape 7
Requiert C, K, DD, FF
Raccordez la toile du parasol (K) au tube du socle (C) à l’aide des
boulons M6x10 (DD) et de la clé hexagonale M6 (FF).
K
DD
FF
REMARQUE :
Ne pas serrer
complètement.

Modèle nº 088-2075-2
ASSEMBLAGE
10
ASSEMBLAGE
11
Étape 8
Requiert J, K
(1) Appuyez sur le bouton de la toile du parasol (K) et poussez
vers le haut jusqu’à la position souhaitée.
(2) Fixez la manivelle (J) à la toile du parasol (K).
Étape 10
Requiert F
Tenez la pédale (F) d’un pied et tournez le mât du parasol; le
parasol peut tourner jusqu’à 360°.
Étape 9
Requiert J, K
Secouez la toile du parasol avant d’ouvrir le parasol.
Appuyez sur le bouton de la toile du parasol (K) et tournez lente-
ment la manivelle (J) dans le sens des aiguilles d’une montre
pour ouvrir le parasol.
Étape 11
Requiert K
Pour incliner le parasol, appuyez sur le bouton de la toile du para-
sol (K) et poussez vers le haut ou le bas jusqu’à la position sou-
haitée.
J

sangle
lorsqu'il n'est pas utilisé, comme illustré ci-dessous.
