CAPITAL SPORTS Azura M1 User manual

10026815 10026816 10026817 10030579 10037857
10037858 10037859 10037860 10037861 10037862
Fahrrad-Heimtrainer
Exercise Bike
Bicicleta Estática
Vélo d‘exercice
Cyclette
Azura M1 | M2 | M3

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen
Sie die folgenden Hinweise sorgfältig durch und befolgen
Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir
keine Haftung. Scannen Sie den folgenden QR-Code,
um Zugriff auf die aktuellste Bedienungsanleitung und
weitere Informationen rund um das Produkt zu erhalten:
INHALTSVERZEICHNIS
Technische Daten 3
Sicherheitshinweise 4
Geräteübersicht 6
Teile-Liste 8
Übersicht der Einzelteile 11
Aufbau-Anleitung 12
Bedienung 17
Funktionsablauf 18
Funktionen 19
Pflege und Wartung 20
Hinweise zur Entsorgung 21
Hersteller & Importeur (UK) 21
TECHNISCHE DATEN
Artikelnummer
10026815, 10026816,
10026817, 10030579,
10037857, 10037858,
10037859_10037860,
10037861
Stromversorgung Trainingscomputer 2 x AAA-Batterie (im
Lieferumfang enthalten)
English 23
Español 43
Français 63
Italiano

4
DE
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung vor der Verwendung des Geräts
aufmerksam durch und bewahren Sie diese für den zukünftigen Gebrauch
auf. Die Produktmerkmale können leicht von den auf den Abbildungen
dargestellten Merkmalen abweichen. Veränderungen können vom Hersteller
ohne Benachrichtigung vorgenommen werden.
• Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, so dass
Sie jederzeit auf diese zugreifen können.
• Bauen Sie das Gerät erst dann zusammen, wenn Sie die
Bedienungsanleitung vollständig durchgelesen haben. Die Sicherheit
und die Efzienz des Geräts können nur dann gewährleistet werden,
wenn das Gerät richtig zusammengebaut wurde und fachgerecht
gewartet und verwendet wird. Es liegt in Ihrer eigenen Verantwortung
sicherzustellen, dass alle Nutzer des Geräts über Warnhinweise und
Vorsichtsmaßnahmen informiert werden.
• Das Gerät muss auf einer stabilen und geraden Oberfläche platziert
werden, um sicher verwendet werden zu können. Schützen Sie den Boden
durch eine Matte. Verwenden Sie das Gerät nicht in feuchter Umgebung,
wie beispielsweise an Pools etc. Der Sicherheitsabstand rund um das
Gerät muss mindestens 0,6 Meter betragen.
• Konsultieren Sie vor der Verwendung der Trainingsprogramme
zwingend einen Arzt, um feststellen zu lassen, ob Sie körperliche oder
gesundheitliche Probleme haben, welche durch die Verwendung des
Geräts ein Risiko für Ihre Gesundheit und Sicherheit darstellen könnten,
oder Sie daran hindern, das Gerät ordnungsgemäß zu verwenden. Der Rat
Ihres Arztes ist lebenswichtig, wenn Sie Medikamente einnehmen, welche
Einfluss auf Puls, Blutdruck oder den Cholesterinspiegel haben.
• Achten Sie auf die Signale Ihres Körpers. Ein falsches oder übermäßiges
Trainieren kann gesundheitsschädigend sein. Hören Sie mit dem Training
auf, wenn eines der folgenden Symptome auftritt: Schmerz, Enge in der
Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Schwindel
oder Übelkeit. Sollte bei Ihnen einer dieser Zustände auftreten, müssen Sie
zwingen einen Arzt konsultieren, bevor Sie das Training fortsetzen können.
• Trainieren Sie nicht direkt im Anschluss an Mahlzeiten.
• Das Gerät darf ausschließlich von Erwachsenen zusammengebaut
werden. Halten Sie Kinder und Haustiere vom Gerät fern.
• Das Gerät darf ausschließlich im häuslichen Bereich verwendet werden.
• Das Gerät ist nicht für die therapeutische Verwendung geeignet. Es kann
nur für die in der Anleitung dargestellten Übungen verwendet werden.
• Tragen Sie bei der Verwendung des Geräts adäquate Trainingskleidung
und Trainingsschuhe. Vermeiden Sie lose Kleidung, da diese sich im
Gerät verfangen oder Kleidung, welche Sie in Ihrer Bewegungsfreiheit
einschränken könnte.
• Halten Sie Ihren Rücken während des Trainings gerade.

5
DE
• Überprüfen Sie vor jeder Verwendung des Geräts, ob die Handgriffe, der
Sattel, Muttern und Bolzen richtig festgezogen wurden.
• Beachten Sie die maximale Position für anpassbare Geräteteile und
gehen Sie nicht über die Markierung „Stopp“ hinaus, da dadurch ein Risiko
entstehen würde.
• Verwenden Sie das Gerät nur wie dargestellt. Sollten Sie während des
Zusammenbaus oder der Überprüfung defekte Teile feststellen oder
während der Verwendung seltsame Geräusche, welche vom Gerät
ausgehen hören, stoppen Sie augenblicklich die Verwendung. Verwenden
Sie das Gerät erst dann wieder, wenn das Problem behoben wurde.
• Lassen Sie beim Anheben oder Verschieben des Geräts Vorsicht
walten, damit Sie Ihren Rücken nicht verletzen. Verwenden Sie immer
rückenschonende Hebetechniken und suchen Sie sich gegebenenfalls
Hilfe einer weiteren Person.
• Alle beweglichen Geräteteile (z.B. Pedale, Handgriffe, Sattel… etc.)
müssen wöchentlich gewartet werden. Überprüfen Sie diese vor
jeder Verwendung. Sollte etwas kaputt oder lose sein, reparieren oder
xieren Sie das entsprechende Teil sofort. Fahren Sie erst dann mit der
Verwendung des Geräts fort, wenn Sie den guten Ausgangszustand
wieder hergestellt haben.
• Halten Sie das Netzstromkabel fern von Wärmequellen.
• Stecken Sie keine Gegenstände in die Geräteöffnungen.
• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das
Gerät bewegen oder reinigen. Reiben Sie die Oberflächen zur Reinigung
mit einem milden Reinigungsmittel und einem feuchten Tuch ab.
Verwenden Sie keinesfalls Lösungsmittel.
• Verwenden Sie das Gerät nicht an Orten, welche nicht temperiert sind, wie
beispielsweise Garagen, Verandas, Badezimmern, Carports oder im Freien.
• Verwenden Sie das Gerät ausschließlich wie in der Bedienungsanleitung
beschrieben.
• Eine inkorrekte Reparatur und strukturelle Modikationen (z.B. das
Entfernen oder Ersetzen von Originalteilen) kann den Gerätenutzer in
Gefahr bringen.
• Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für Sie
verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den
Sicherheitsvorkehrungen vertraut gemacht wurden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette.
Schließen Sie das Gerät nur an Steckdosen an, die der Spannung des
Geräts entsprechen.
Hinweis: Maximalgewicht des Benutzers: 100 kg.

6
DE

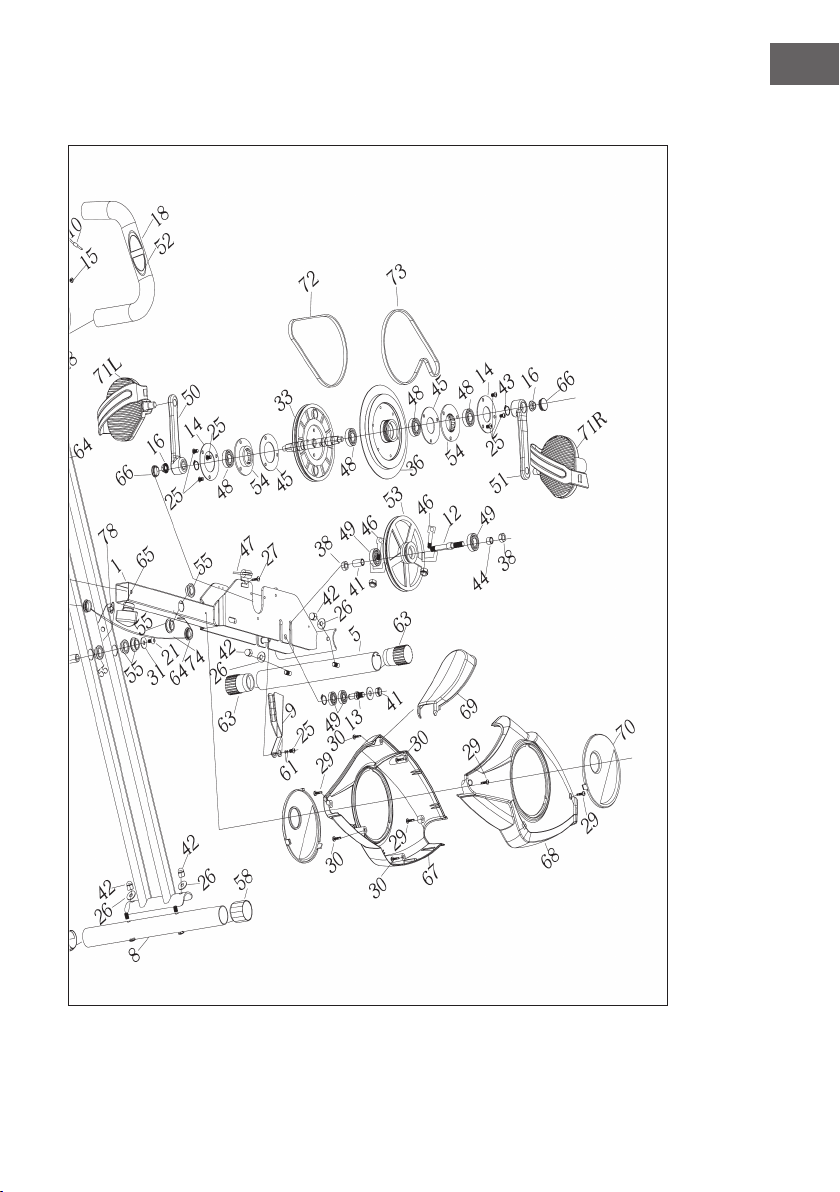

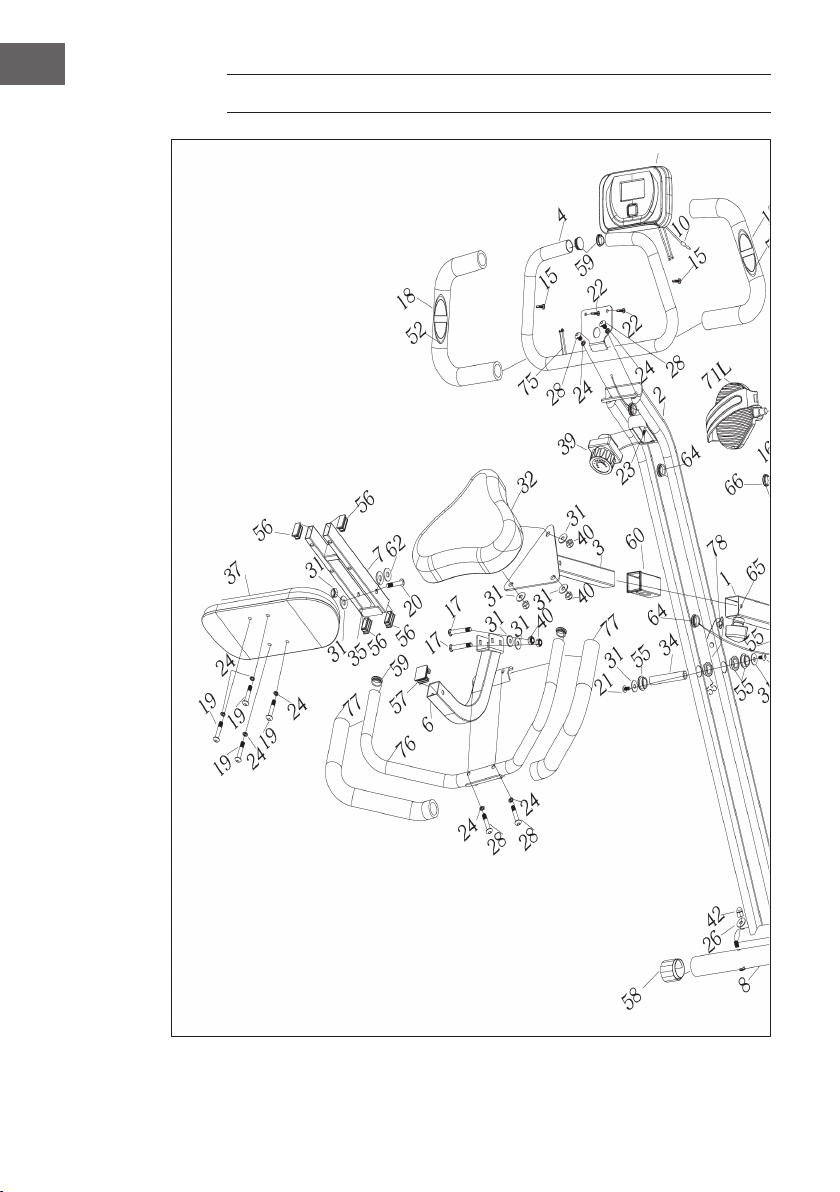

GERÄTEÜBERSICHT

7
DE

8
DE
TEILE-LISTE
Nr. Bezeichnung Stk.
1 Hauptrahmen 1
2 Unterstützungsrahmen 1
3 Sattle (verstellbar) 1
4 Lenkrad 1
5 Vorderer Stabilisator 1
6 Rückenlehnenrohr 1
7 Rückenlehnen-Fixierung 1
8 Hinterer Stabilisator 1
9 Magnetrad 1
10 Sensorleitung 1
11 Computer 1
12 Leerlaufrad 1
13 Auage 1
14 Auagenschutz 2
15 Schraube Ø4.2*15 2
16 Mutter M10*P1.25 2
17 Bolzen M8*48 2
18 Armlehnenpolster 2
19 Schraube M8*45 4
20 Schraube M8*76 1
21 Schraube M8*15 2
22 Schraube M8*15 2
23 Schraube M5*20 1
24 Federscheibe Ø8.2*10*1.5 6
25 Schraube M6*12 7
26 Platzhalter Ø8.2*Ø20*1.5 R25 6
27 Schraube M4*10 1
28 Bolzen M8*40 2

9
DE
Nr. Bezeichnung Stk.
29 Schraube ST4.2*19 4
30 Schraube ST4.2*20 4
31 Beilage Ø8.2*Ø20*1.6 10
32 Sitz 5
33 Hauptbandrad 4
34 Rotationsachse 1
35 EV Matte 4
36 Schwungrad Ø190*1.1kg 1
37 Rückenlehne 1
38 M10*P1.25 Mutter 2
39 Verstellungsrad 1
40 Nylon-Mutter M8 5
41 Rohrschutzkragen 1
42 Mutternkappe M8 5
43 Zange Ø17 7
44 Längsachsenrohr 1
45 Auage und Schutz 2
46 Stift M6 2
47 Druck Spin 1
48 Auage 6003 4
49 Auage 6000 2
50 Hebel links 1
51 Hebel rechts 1
52 Pulssensor 2
53 Gürtelplatte 1
54 Sitzauage 2
55 Bewegungsfutter 6
56 Röhrenfutter 15*30 4
57 Röhrenfutter 30*30 1
58 Rückstabilisatorfutter 2

10
DE
Nr. Bezeichnung Stk.
59 Schrägkopfverschluss 4
60 Rohrfutter 1
61 Wellen Platzhalter Ø10*14*0.03 2
62 Nylon Platzhalter Ø9*Ø20*2 2
63 Vorderradabdeckung 2
64 Verschluss 3
65 Einstellungsrad M12 1
66 Hebelschutz 2
67 Schutz links 1
68 Schutz rechts 1
69 Vorderer Schutz 1
70 Kleiner schwarzer Schutz 1
71 Pedal L/R 2
72 Gurt 240P 1
73 Gurt 230P 1
74 Geschwindigkeitsverbindungskabel 1
75 Pulsverbindngskabel 1
76 Haltegriffe Set 1
77 Haltegriffpolster 2
78 Arretierungspin 1

11
DE

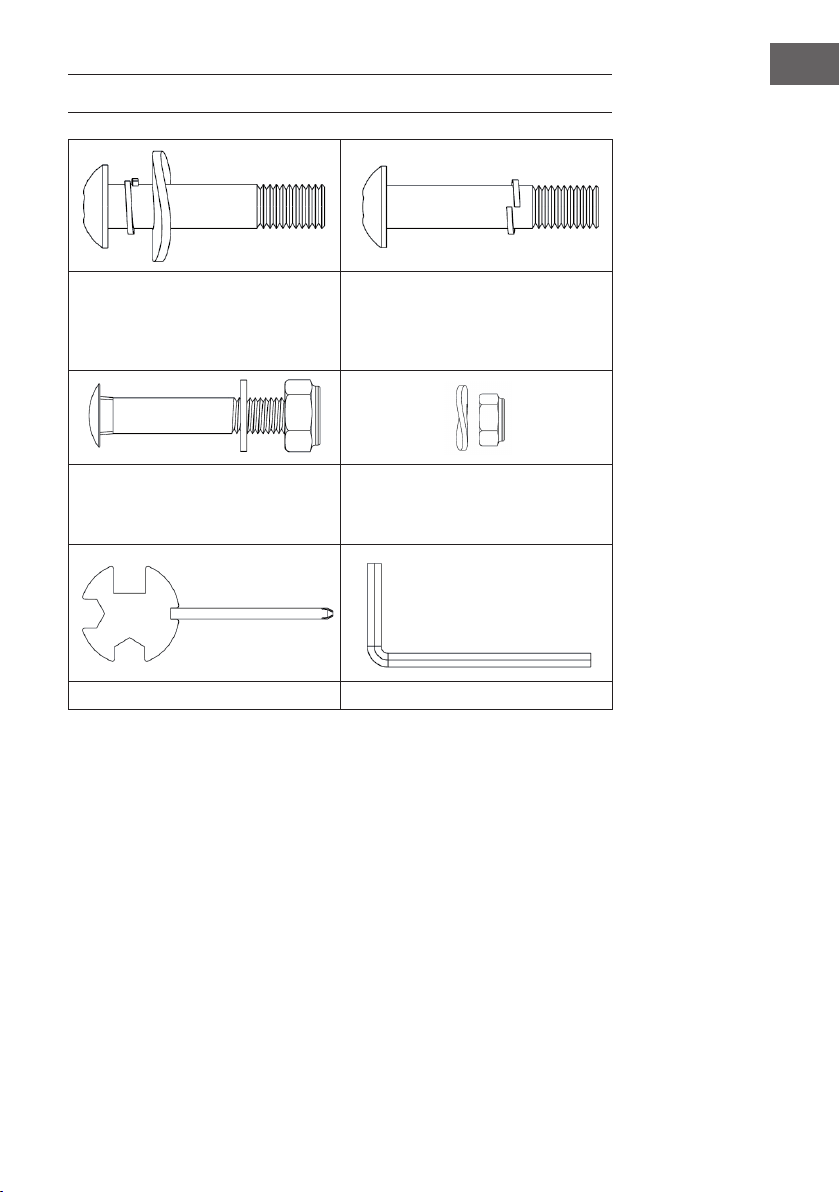

ÜBERSICHT DER EINZELTEILE
#28 Schraube M8*40
#24 Spring washer Ø8.2*10*1.5
#26 Unterlegscheibe Ø8.2*Ø20*1.5
R25
#19 Schraube M8*45
#24 Spring washer Ø8.2*10*1.5
#17 Bolzen M8*48
#31 Platzhalter Ø8.2*Ø20*1.6
#40 Nylon Mutter M8
#26 Platzhalter Ø8.2*Ø20*1.5 R25
#40 Nylon Mutter M8
Spanner Inbus

12
DE
AUFBAU-ANLEITUNG
Schritt 1: Einbau des Arretierungspins
Entfernen Sie den Arretierungspin (78) aus dem zusammengefalteten Rad
und klappen Sie das Rad auseinander um dann den Pin wieder zurück zu
stecken.

13
DE
Schritt 2: Anbau der Stabilisatoren
Installieren sie den vorderen und hinteren Stabilisator (5),(8) an dem
Hauptrahmen (1). Ziehen Sie alle Muttern fest an. Der hintere Stabilisator
verfügt über Transporträder, aber je nach Ihrer Vorliebe lassen sich die
beiden Stabilisatoren auch austauschen.

14
DE
Schritt 3: Installierung des Lenkrads und Computers
• Verbinden Sie das Lenkrad (4) mit dem Haupt- rahmen (1) indem Sie
die Bolzen(28) und Unterlegscheiben(24) in den dafür vorgesehenen
Löchern platzieren und festziehen.
• Platzieren Sie den Computer (11) auf der Halterung und befestigen Sie
diesen mit Schraube (22) und ziehen Sie diese fest.
• Verbinden Sie die Kabel (74, 75) mit der Rückseite des Computers (11)

15
DE
Schritt 4: Anbringung der Pedale
• Achtung: Linkes Pedal wird entgegengesetzt dem Uhrzeigersinns
befestigt. Beachten Sie beim festdrehen der Pedale dass diese im
Lot sind. Verwenden Sie zur Befestigung das beiliegende Werkzeug.
Überprüfen Sie regelmäßig die Festigkeit der Pedale nach erster
Installation.
• Achtung: der Hebelarm sollte auf seine Festigkeit überprüft werde nach
den ersten paar Stunden der Nutzung.

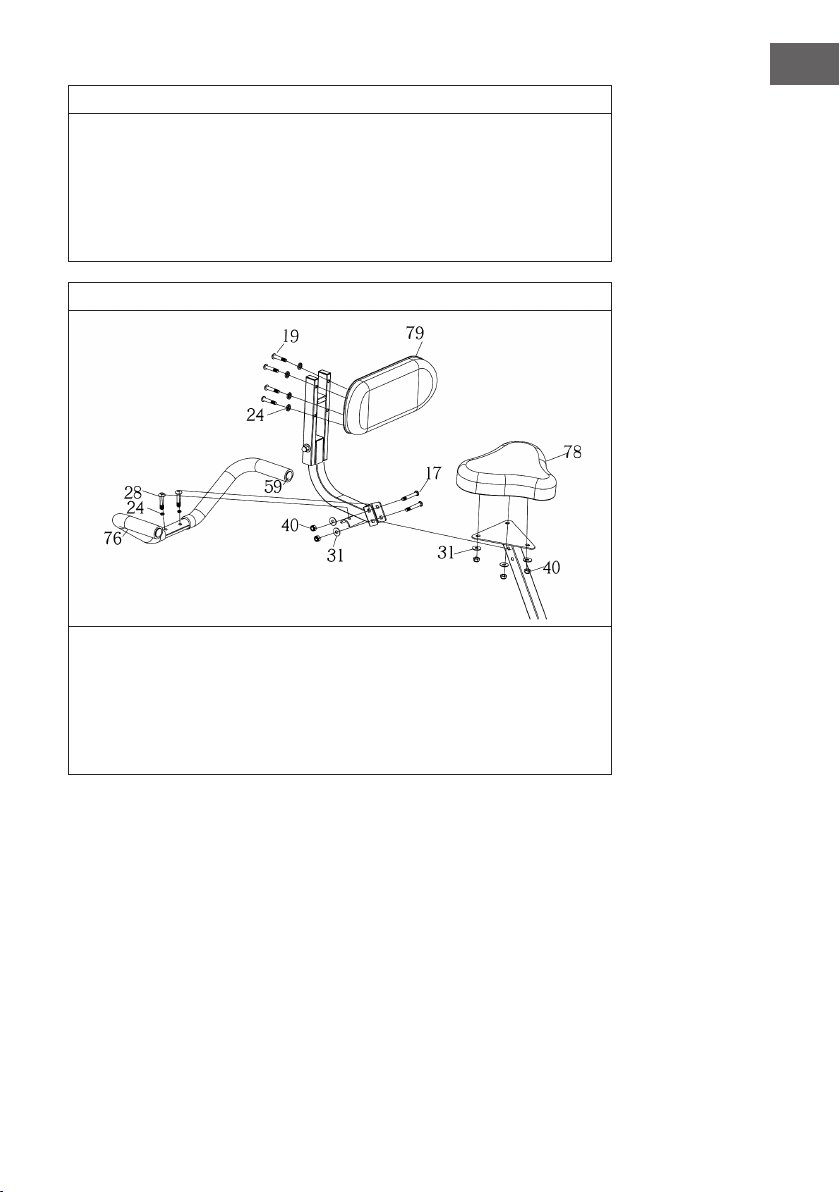

Schritt 5: Installation von Sattel Sitz, Polster und Haltegriffen
• Befestigen Sie den Sattel mit Hilfe der Muttern (40) und Beilagen (31).
• Bolzen (28) mit dem Loch und Haltegriffe (76), durch Beilagen (24)
verbinden und befestigen.
• Bolzen (19) durch das Loch mit dem Polster(79), Beilagen (24) und
Nylon-Muttern (40) verbinden und festziehen.
• Die Rückenlehne ist mit dem Sitz durch Nylon Muttern(40),Beilagen (31)
und Bolzen (17) verbunden Schritt.

16
DE

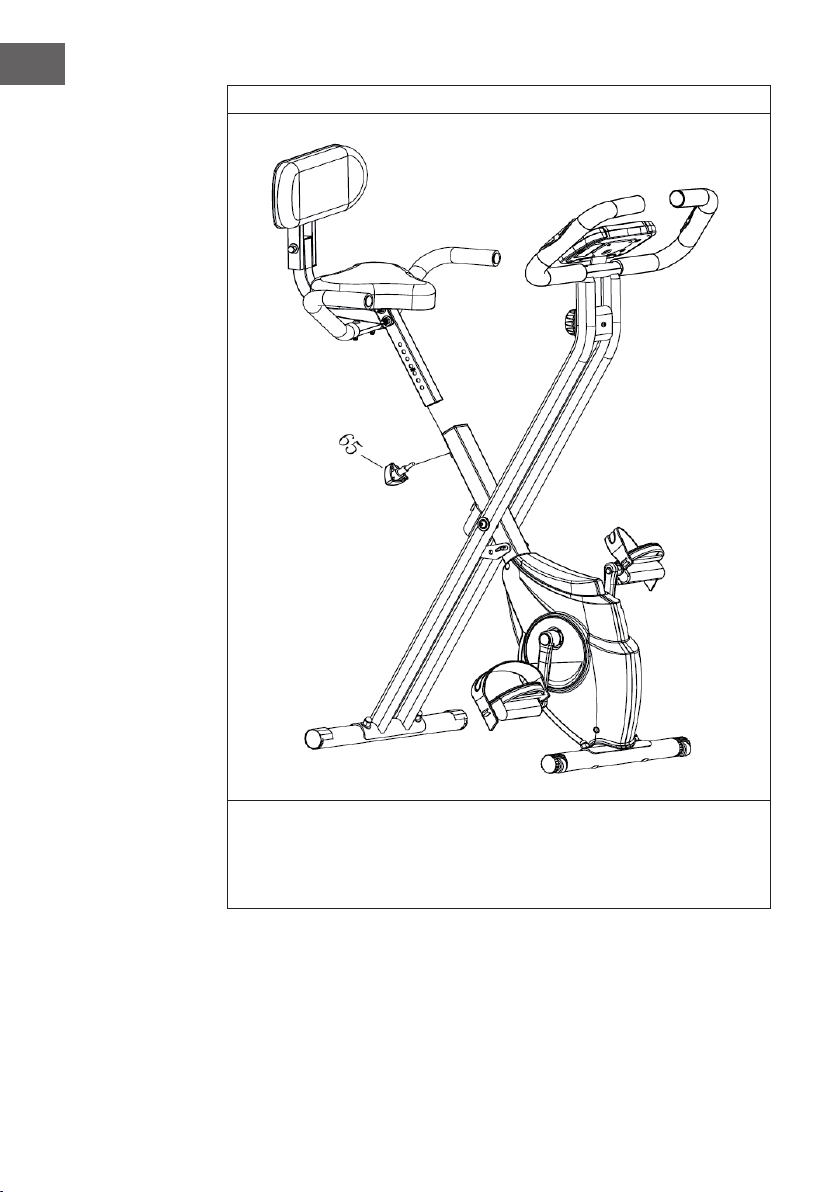

Schritt 6. Sitzpfosten mit Hauptrahmen verbinden
• Stecken Sie den Sitzpfosten in den Hauptrahmen und wählen Sie eine
für Sie passende Höhe aus. Danach ziehen sie bitte den Einstellungsrad
(65) fest.
• Beachten Sie bitte das bei der Einstellung der Sitzhöhe die maximale
Tiefe des Sitzpfosten nicht unterhalb der Markierung liegen darf.

17
DE
BEDIENUNG
Zeit (TIME) 00:00 - 99:59
Geschwindigkeit (SPD) 0 - 99.9 km/h (mph)
Distanz (DIST) 0 - 999.9 km (mi)
Kalorien (CAL) 0 - 9999 kcal
Entfernungsmesser (ODO) 0 - 999.9 km (mi)
Puls (PUL) 40 - 240 BPM
Funktionen
MODE/SELECT/RESET Diese Taste lässt Sie verschiedene Funktionen
auswählen und aktivieren.
SET Durch dies Taste können Sie zwischen der
Anzeige von Zeit, Distanz oder Kalorien
wählen.
LÖSCHEN (RESET) Diese Taste dient dazu, den Wert auf Null
zurückzusetzen.

18
DE
FUNKTIONSABLAUF
1. Automatisches AN/AUS
Das Gerät schaltet sich automatisch an, sobald eine beliebige Taste gedrückt
wird oder der Geschwindigkeitssensor durch das Bewegen der Pedale aktiviert
wird.
Das System schaltet sich von alleine aus, wenn der Geschwindigkeitssensor
keine Signale mehr erhält oder die „ON“ Taste für ca. 4 Sekunden gedrückt
gehalten wird.
2. Zurücksetzen
Das Gesamte Gerät kann zurückgesetzt werden, indem die Batterien
gewechselt werden oder die „MODE“ Taste für ca 3 Sekunden gedrückt
gehalten wird.
3. Modus
Sie können zwischen einem “SCAN” oder “LOCK” Modus wählen. Wollen Sie
nicht den SCAN Mo- dus benutzen, drücken Sie die „MODE“ Taste sobald
die von Ihnen gewünschte Anzeige auf dem Display erscheint um diese
beizubehalten.

19
DE
FUNKTIONEN
Zeit:
Drücken Sie die Taste “MODE” bis die Anzeige Ihnen “TIME” zeigt. Die
Gesamtzeit wird Ihnen am Ende des Trainings angezeigt.
Geschwindigkeit:
Drücken Sie die Taste “MODE” bis die Anzeige Ihnen “SPEED” zeigt. Nun wird
Ihnen Ihre aktuelle Geschwindigkeit angezeigt
Distanz:
Drücken Sie die Taste “MODE” bis die Anzeige Ihnen “DISTANCE” zeigt . Die
zurückgelegte Distanz Ihres Workouts wird Ihnen nun angezeigt.
Kalorien:
Drücken Sie die Taste “MODE” bis die Anzeige Ihnen “CALORIE” zeigt. Die
verbrauchten Kalorien werden nun angezeigt.
Entfernungsmesser (wenn vorhanden):
Drücken Sie die Taste “MODE” bis die Anzeige Ihnen “ODOMETER” zeigt. Die
insgesamt von Ihnen zurückgelegte Distanz mit dem Fahrrad wird Ihnen nun
angezeigt.
Puls:
Drücken Sie die Taste “MODE” bis die Anzeige Ihnen “PULSE” zeigt. Der
aktuelle Puls des Trainieren- den wird nun angezeigt und in Schlägen pro
Minute angegeben. Platzieren Sie für die Pulsmessung Ihre Handflächen auf
die dafür vorgesehenen beiden Kontaktstellen am Lenkrad und warten sie 30
Sekunden für eine präzise angäbe (oder befestigen Sie den Ohren-Clip and
Ihrem Ohr).
SCAN:
Steht für einen automatischen Anzeigenwechsel alle 4 Sekunden.
BATTERY:
Wenn Ihnen “Battery” auf dem Display angezeigt wird, bedeutet dies, dass die
Batterien im Computer ausgewechselt werden müssen.

20
DE
PFLEGE UND WARTUNG
Hinweis: Wie bei allen Trainingsgeräten mit mechanischen, beweglichen
Komponenten kann es auch bei diesem Produkt vorkommen, dass sich
Schrauben durch häugen Gebrauch lockern. Wir empfehlen sie daher
regelmäßig zu kontrollieren und ggf. mit einem passenden Schlüssel
nachzuziehen. Reinigen Sie Ihr Trainingsgerät regelmäßig mit einem
feuchten Tuch, um die Oberflächen von Schweiß und Staub zu säubern.
• Reinigen Sie das Gerät regelmäßig mit einem sauberen Tuch, um das
saubere Erscheinungsbild aufrecht zu erhalten.
• Die sichere Verwendung des Geräts kann nur dann gewährleistet werden,
wenn das Gerät regelmäßig auf Schäden und Abnutzungen überprüft wird
(beispielsweise an Handgriffen, Pedalen, Sattel etc.). Es ist essentiell, dass
beschädigte Geräteteile ersetzt werden und das Gerät erst nach erfolgter
Reparatur wieder verwendet wird.
• Überprüfen Sie regelmäßig, ob Schrauben und Muttern richtig xiert sind.
• Fetten Sie bewegliche Geräteteile regelmäßig ein.
• Achten Sie insbesondere auf Komponenten, welche besonders anfällig für
Abnutzungen sind, wie beispielsweise das Bremsensystem, Fußauflage etc.
• Da Schweiß sehr aggressiv ist, darf dieser nicht mit den emaillierten
oder verchromten Teilen des Gerätes, insbesondere dem Computer, in
Berührung kommen. Wischen Sie das Gerät nach Gebrauch sofort ab. Die
emaillierten Teile können mit einem feuchten Schwamm gereinigt werden.
Alle aggressiven oder korrosiven Produkte müssen bei der Reinigung
vermieden werden.
• Lagern Sie das Gerät in einer sauberen und trockenen Umgebung
außerhalb der Reichweite von Kindern.
