CAPITAL SPORTS Azura X1 User manual

10030160 10030161 10030162 10030163
Azura X1/X2
Fahrrad-Heimtrainer
Exercise Bike
Bicicleta Estática
Vélo d‘exercice
Cyclette

3
DE
English 25
Français 45
Español 65
Italiano 85
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen
Sie die folgenden Hinweise sorgfältig durch und befolgen
Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir
keine Haftung. Scannen Sie den QR-Code, um Zugriff
auf die aktuellste Bedienungsanleitung und weitere
Informationen rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Aufbau 6
Bedienung des Trainingscomputers 12
Cardiotraining im Überblick 14
Aufwärmung vor dem Training 17
Pflege und Wartung 20
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 21
Hinweise zur Entsorgung 23
Hersteller & Importeur (UK) 23
TECHNISCHE DATEN
Artikelnummer 10030160, 10030161, 10030162,
10030163
Stromversorgung (Computer) 2 x AAA-Batterie

4
DE
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung vor der Verwendung des Geräts
aufmerksam durch und bewahren Sie diese für den zukünftigen Gebrauch
auf. Die Produktmerkmale können leicht von den auf den Abbildungen
dargestellten Merkmalen abweichen. Veränderungen können vom Hersteller
ohne Benachrichtigung vorgenommen werden.
• Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, so dass
Sie jederzeit auf diese zugreifen können.
• Bauen Sie das Gerät erst dann zusammen, wenn Sie die
Bedienungsanleitung vollständig durchgelesen haben. Die Sicherheit
und die Efzienz des Geräts können nur dann gewährleistet werden,
wenn das Gerät richtig zusammengebaut wurde und fachgerecht
gewartet und verwendet wird. Es liegt in Ihrer eigenen Verantwortung
sicherzustellen, dass alle Nutzer des Geräts über Warnhinweise und
Vorsichtsmaßnahmen informiert werden.
• Das Gerät muss auf einer stabilen und geraden Oberfläche platziert
werden, um sicher verwendet werden zu können. Schützen Sie den Boden
durch eine Matte. Verwenden Sie das Gerät nicht in feuchter Umgebung,
wie beispielsweise an Pools etc. Der Sicherheitsabstand rund um das
Gerät muss mindestens 0,6 Meter betragen.
• Konsultieren Sie vor der Verwendung der Trainingsprogramme
zwingend einen Arzt, um feststellen zu lassen, ob Sie körperliche oder
gesundheitliche Probleme haben, welche durch die Verwendung des
Geräts ein Risiko für Ihre Gesundheit und Sicherheit darstellen könnten,
oder Sie daran hindern, das Gerät ordnungsgemäß zu verwenden. Der Rat
Ihres Arztes ist lebenswichtig, wenn Sie Medikamente einnehmen, welche
Einfluss auf Puls, Blutdruck oder den Cholesterinspiegel haben.
• Achten Sie auf die Signale Ihres Körpers. Ein falsches oder übermäßiges
Trainieren kann gesundheitsschädigend sein. Hören Sie mit dem Training
auf, wenn eines der folgenden Symptome auftritt: Schmerz, Enge in der
Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Schwindel
oder Übelkeit. Sollte bei Ihnen einer dieser Zustände auftreten, müssen Sie
zwingen einen Arzt konsultieren, bevor Sie das Training fortsetzen können.
• Trainieren Sie nicht direkt im Anschluss an Mahlzeiten.
• Das Gerät darf ausschließlich von Erwachsenen zusammengebaut
werden. Halten Sie Kinder und Haustiere vom Gerät fern.
• Das Gerät darf ausschließlich im häuslichen Bereich verwendet werden.
• Das Gerät ist nicht für die therapeutische Verwendung geeignet. Es kann
nur für die in der Anleitung dargestellten Übungen verwendet werden.
• Tragen Sie bei der Verwendung des Geräts adäquate Trainingskleidung
und Trainingsschuhe. Vermeiden Sie lose Kleidung, da diese sich im
Gerät verfangen oder Kleidung, welche Sie in Ihrer Bewegungsfreiheit
einschränken könnte.
• Halten Sie Ihren Rücken während des Trainings gerade.

5
DE
• Überprüfen Sie vor jeder Verwendung des Geräts, ob die Handgriffe, der
Sattel, Muttern und Bolzen richtig festgezogen wurden.
• Beachten Sie die maximale Position für anpassbare Geräteteile und
gehen Sie nicht über die Markierung „Stopp“ hinaus, da dadurch ein Risiko
entstehen würde.
• Verwenden Sie das Gerät nur wie dargestellt. Sollten Sie während des
Zusammenbaus oder der Überprüfung defekte Teile feststellen oder
während der Verwendung seltsame Geräusche, welche vom Gerät
ausgehen hören, stoppen Sie augenblicklich die Verwendung. Verwenden
Sie das Gerät erst dann wieder, wenn das Problem behoben wurde.
• Lassen Sie beim Anheben oder Verschieben des Geräts Vorsicht
walten, damit Sie Ihren Rücken nicht verletzen. Verwenden Sie immer
rückenschonende Hebetechniken und suchen Sie sich gegebenenfalls
Hilfe einer weiteren Person.
• Alle beweglichen Geräteteile (z.B. Pedale, Handgriffe, Sattel… etc.)
müssen wöchentlich gewartet werden. Überprüfen Sie diese vor
jeder Verwendung. Sollte etwas kaputt oder lose sein, reparieren oder
xieren Sie das entsprechende Teil sofort. Fahren Sie erst dann mit der
Verwendung des Geräts fort, wenn Sie den guten Ausgangszustand
wieder hergestellt haben.
• Halten Sie das Netzstromkabel fern von Wärmequellen.
• Stecken Sie keine Gegenstände in die Geräteöffnungen.
• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das
Gerät bewegen oder reinigen. Reiben Sie die Oberflächen zur Reinigung
mit einem milden Reinigungsmittel und einem feuchten Tuch ab.
Verwenden Sie keinesfalls Lösungsmittel.
• Verwenden Sie das Gerät nicht an Orten, welche nicht temperiert sind, wie
beispielsweise Garagen, Verandas, Badezimmern, Carports oder im Freien.
• Verwenden Sie das Gerät ausschließlich wie in der Bedienungsanleitung
beschrieben.
• Eine inkorrekte Reparatur und strukturelle Modikationen (z.B. das
Entfernen oder Ersetzen von Originalteilen) kann den Gerätenutzer in
Gefahr bringen.
• Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für Sie
verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den
Sicherheitsvorkehrungen vertraut gemacht wurden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette.
Schließen Sie das Gerät nur an Steckdosen an, die der Spannung des
Geräts entsprechen.
Hinweis: Maximalgewicht des Benutzers: 120 kg.

6
DE
AUFBAU
1

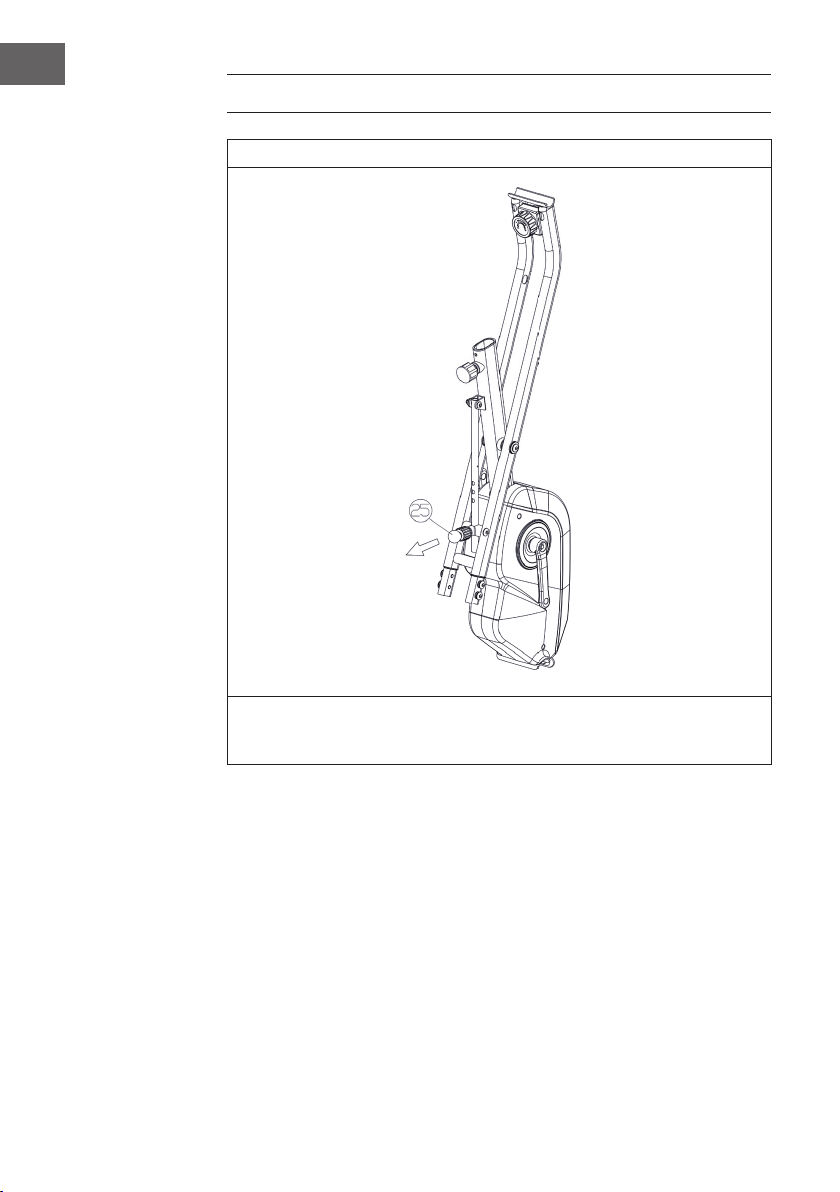

Ziehen Sie den runden Knauf (25) aus dem Hauptteil (2) und ziehen Sie den
Korpus auseinander. Fixieren Sie den Knauf dann an einer der Öffnungen
(gemäß Ihrer Körpergröße).

7
DE
2

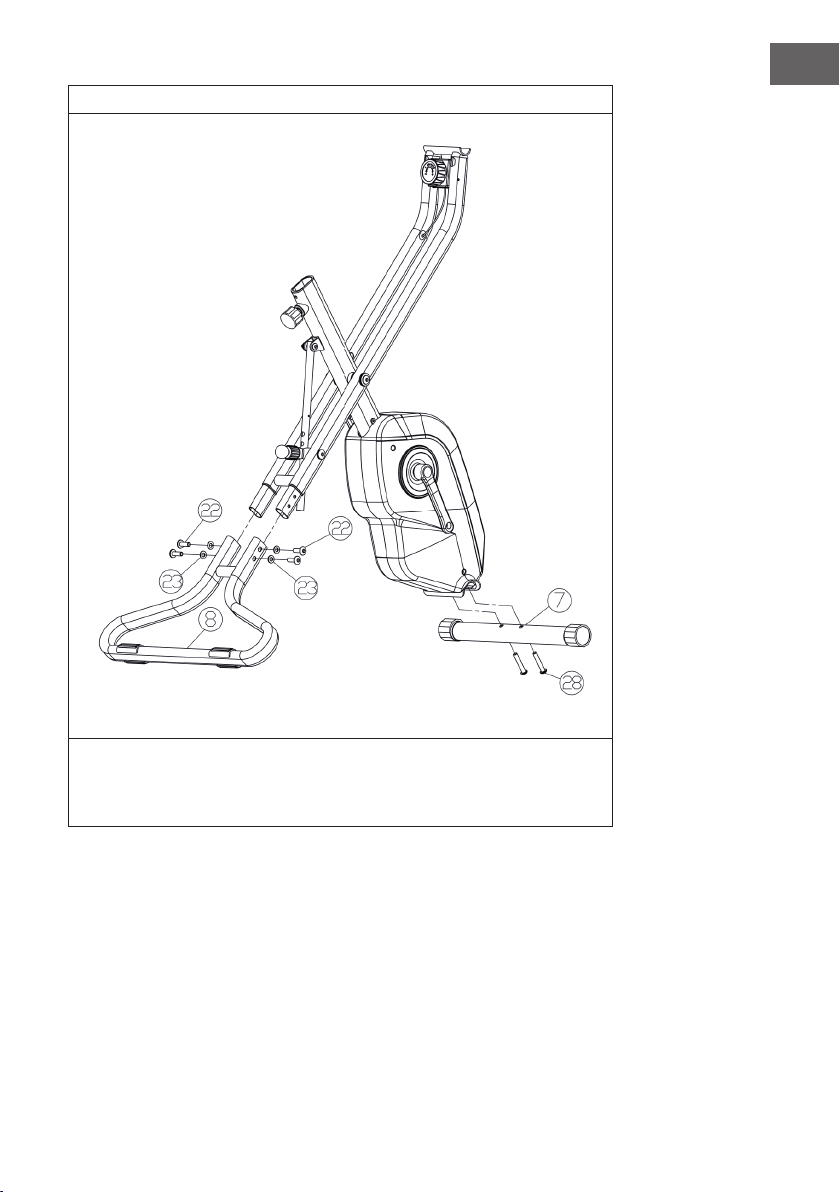

Montieren Sie den vorderen Stabilisator (7) am Hauptteil (1). Fixieren
Sie mit einer Rundkopf-Inbusschraube (28). Montieren Sie dann den
hinteren Stabilisator (8) am Hauptteil (2) und xieren Sie mit Rundkopf-
Inbusschraube (22) und Unterlegscheibe (23).

8
DE
3

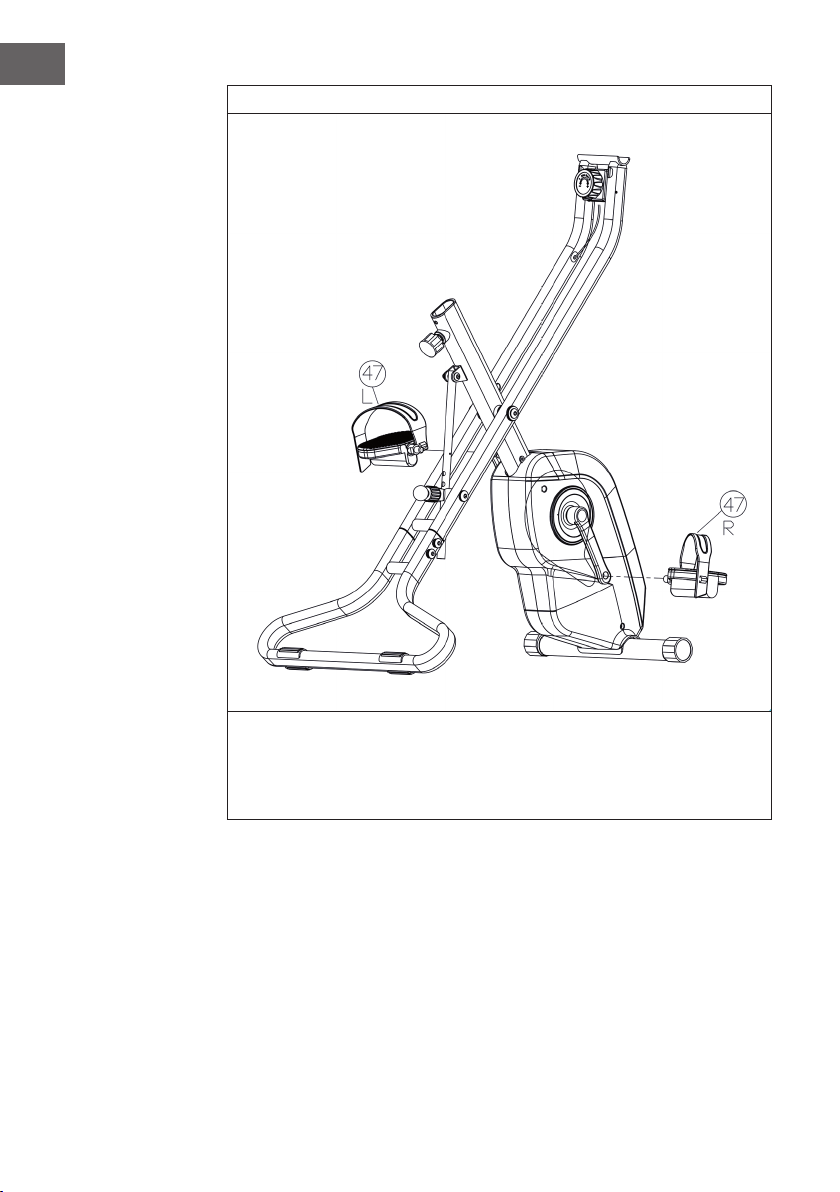

Montieren Sie das linke Pedal (47 L, markiert: „L“) an der Kurbel (48L)
und ziehen Sie die Überwurfmutter fest an - gegen den Uhrzeigersinn!
(Linksgewinde!). Montieren Sie das Rechte Pedal uns ziehen Sie die
Überwurfmutter fest an (im Uhrzeigersinn). Stellen Sie die Füße (27) ein,
falls das Gerät nicht wackelfrei steht.

9
DE
4
Montieren Sie den Sattel (11) an der Sattelstütze (12) und xieren Sie mit den Rundkopf-
Inbusschrauben (22). Lösen Sie den Einstellknauf (44) und ziehen Sie diesen heraus, bevor Sie
die Sattelstange (12) in die dafür vorgesehene Öffnung im Hauptteil schieben. Wählen Sie die
passende Höhe und xieren Sie den Knauf wieder. Mit dem Seat-Extender (75) können Sie die
Höhe auch nachträglich einfach einstellen.

10
DE
5

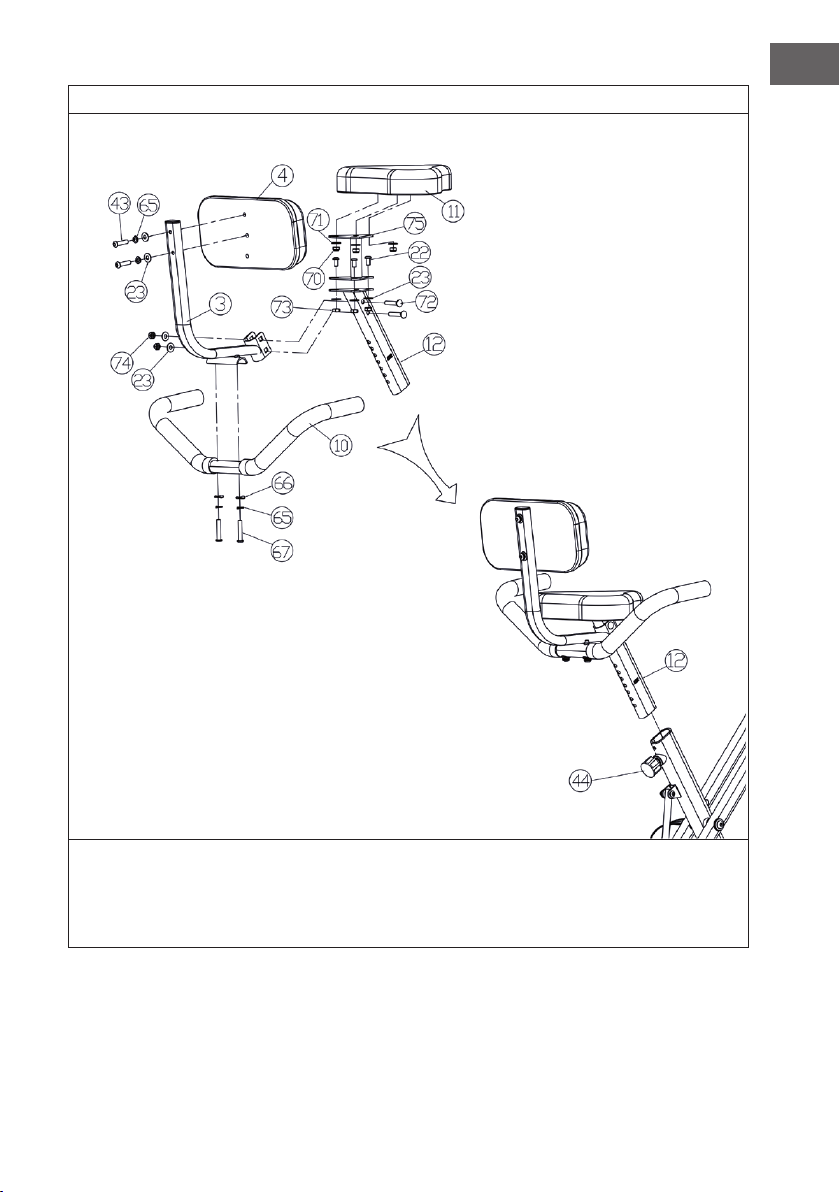

Fixieren Sie die Rückenlehne (4) an dem dafür vorgesehenen Rohr (3) in der
gewünschten Höhe mit den Rundkopf-Inbusschrauben (43), Feder-Scheiben
(65) und Unterlegscheiben (23). Montieren Sie das Rohr (3) dann an der
Sattelstange (12) mit Quadrathals-Schrauben (72), Kunststoffmuttern (75)
und Unterlegscheiben (27).

11
DE
6 (nur 10030160 + 10030162)
Lösen Sie die Federscheiben (65), Wellenscheibe (66) und Schraube (67)
und montieren Sie die Handgriffstange (13). Ziehen Sie die Schrauben
wieder fest an.
7

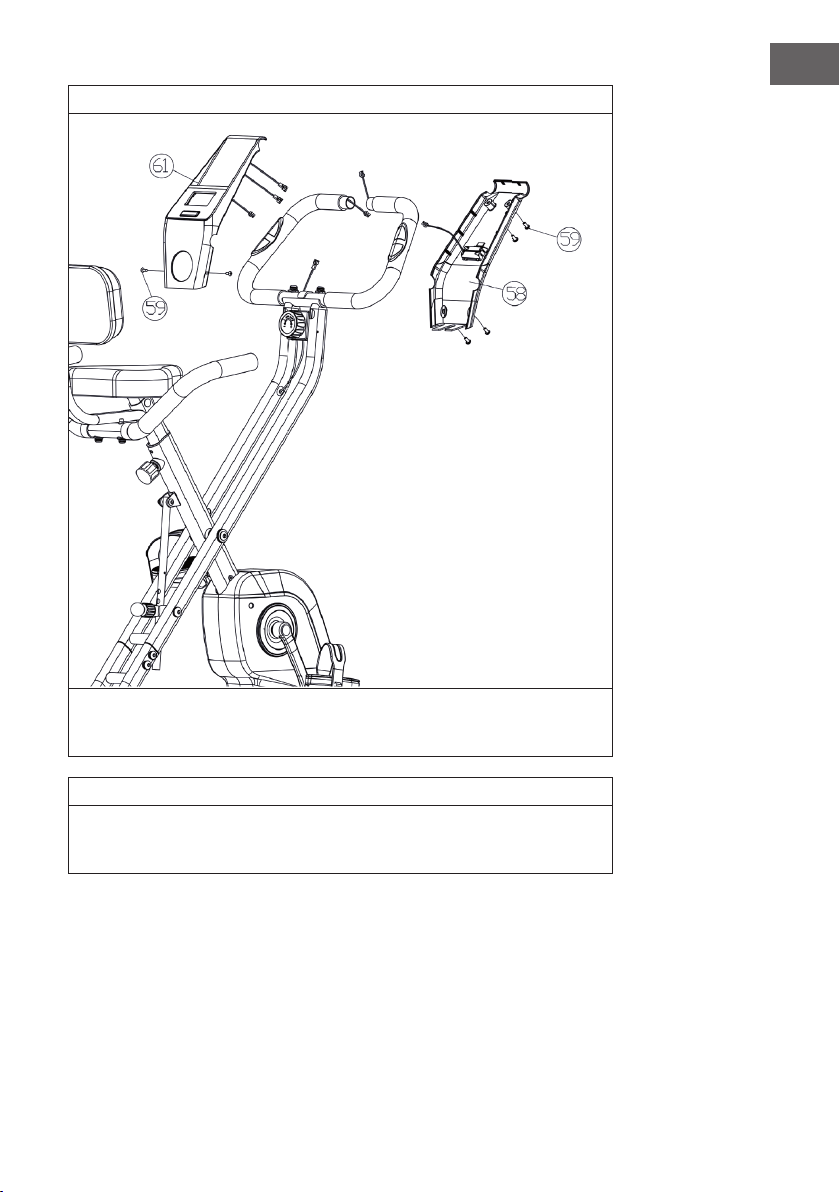

Montieren Sie die Konsole II (61) an der Handgriffstange (12), verbinden Sie
die Kabel und setzen Sie dann den oberen Teil der Konsole (58) auf. Fixieren
Sie mit der Rundkopfschraube (59).

12
DE
BEDIENUNG DES TRAININGSCOMPUTERS
Anzeigeformate
Zeit (TMR) 00:00-99:59
Geschwindigkeit (SPD) 0.0-99.9 km/h (miles/h)
Distanz (DIST) 0.00-99.99 km (miles)
Kalorien (CAL) 0.0-999.9 kcal
Kilometerzähler (ODO) 0-9999 km (miles)
Puls (PUL) in Schlägen pro Minute 40-240 bpm
Schlüsselfunktionen
MODE
Hiermit können Sie eine bestimmte Funktion auswählen und anzeigen lassen.
SET (falls vorhanden)
Hiermit lassen sich die Daten für Zeit, Distanz und Kalorien bearbeiten.
AUTO ON/OFF
Das System startet automatisch wenn eine der Tasten gedrückt wird oder
wenn des Gerät ein Signal vom Ge- schwindigkeitssensor erhält. Liefert der
Geschwindigkeitssensor kein Signal mehr und es wird länger als 4 Minuten
keine Taste bedient, geht das Gerät automatisch aus.
RESET
Sie können alle Einstellungen zurücksetzen, indem Sie die Batterie entfernen
und wieder einsetzen oder indem Sie die MODE-Taste 3 Sekunden lang
gedrückt halten.

13
DE
Funktionseinstellungen
Zeit (Time) Drücken Sie auf MODE, bis der Pfeil
auf TIME zeigt. Die Gesamtzeit wird
an- gezeigt, sobald Sie das Training
beginnen.
Geschwindigkeit (Speed) Drücken Sie auf MODE, bis der
Pfeil auf SPEED zeigt. Es wird die
gegenwär- tige Geschwindigkeit
angezeigt.
Distanz (Distance) Drücken Sie auf MODE, bis der
Pfeil auf DISTANCE zeigt. Zeigt die
zurückge- legte Gesamtdistanz des
Trainings an.
Kalorien (Calorie) Drücken Sie auf MODE, bis der Pfeil
auf CALORIE zeigt. Sobald Sie mit
dem Training beginnen, werden die
verbrannten Kalorien angezeigt.
Kilometerzähler (Odometer) Drücken Sie auf MODE, bis der Pfeil
auf ODOMETER (falls vorhanden)
zeigt. Zeigt die zurückgelegte
Gesamtdistanz aller bisherigen
Trainingseinheiten an.
Puls (Pulse) Drücken Sie auf MODE, bis der
Pfeil auf PULSE (falls vorhanden)
zeigt. Es wird der gegenwärtige
Puls in Schlägen pro Minute
angezeigt. Dafür müs- sen Sie
die Handinnenseiten auf die
Kontaktflächen am Griff legen. Oder
sie benutzen den Ohrclip. Warte Sie
30 Sekunden, bis der Puls ermittelt
wurde.
Scan Drücken Sie auf MODE, um den
SCAN oder LOCK auszuwählen.
Wenn Sie SCAN wählen werden die
aktuellen Werte alle 4 Sekunden
ermittelt.
Hinweis: Sollte die Displayanzeige schwächer werden, wechseln Sie die
Batterien.

14
DE
CARDIOTRAINING IM ÜBERBLICK
Regelmäßiges Cardiotraining regt das Herz-Kreislauf-System ( Herz und
Atmung) an. Man verbessert seine Kondition, verliert an Gewicht und
verbrennt Fett. Dies ist also das empfohlene Training, wenn man abnehmen
möchte. Während des Trainings wird zuerst Glukose verbrannt, anschließend
werden durch die Übungen die im Körper eingelagerten Fette verbrannt.
Anspruchsvolles Cardiotraining (z. B. Intervalltraining, Training mit hohem
Widerstand und über längere Dauer) erfordert einen höheren Kraftaufwand
und trainiert neben der Ausdauer ebenfalls die Muskulatur. In der Regel gilt: je
regelmäßiger das Training, desto efzienter (auch bei kurzen Einheiten von 20
Minuten).
Während des Trainings
Der Widerstand während der Cardio-Trainingsphase entscheidet maßgeblich
über die Trainingsintensität und die damit in Verbindung stehenden
Trainingsergebnisse.
Ein optimales Training beinhaltet eine Aufwärmphase (1), eine intensivere
Cardio-Trainingsphase (2) sowie die abschließende Erholungsphase (3). Wenn
Sie Fortschritte machen oder Kalorien verbrennen wollen, sollten Sie diese 3
Phasen durchlaufen und so mindestens 20 - 30 Minuten auf dem Ergometer
trainieren.
1. Aufwärmphase
Beginnen Sie Ihr Training immer mit einem geringen Widerstand. Eine
Aufwärmphase von 5-10 Minuten ist wichtig, weil Ihre Muskeln aufgewärmt
werden müssen. Insbesondere während der Aufwärmphase sollten Sie
Kreislauf und Muskelgruppen Zeit geben, sich auf das anschließende
Workout einzustellen. Als Anfänger können Sie die ersten 3 Minuten auf
der einfachsten Stufe trainieren und sich entsprechend ihrem persönlichen
Wohlbenden stückweise steigern.
2. Cardio-Trainingsphase
Nach ca. 10 Minuten können Sie dann in die Cardio-Trainingsphase
wechseln. Sollten Sie Intervalltrainingsprogramme verwenden, steuert der
Trainingscomputer den Widerstand je nach Intervallart und simuliert so
wechselnde Anforderungen.

15
DE
Die Cardio-Trainingsphase ist je nach Energieaufwand dem aeroben bzw.
anaeroben Trainingsbereich zugeordnet. Diese Bereiche denieren sich wie
folgt:
Aerober Trainingsbereich
In dieser Zone verbessern Sie Ihr Herz- und Kreislaufsystem und verbrennen
Fett.
Trotz der leichten Anstrengung mit erhöhter Herzfrequenz, tieferer Atmung,
Warmwerden und leichtem Schwitzen fühlen Sie sich aber nicht sehr
angestrengt, die Atmung ist nicht wesentlich beschleunigt, so dass Sie sich
noch gut mit jemandem unterhalten könnten ohne außer Atem zu kommen,
und Sie haben das Gefühl, dass Sie diese Belastung längere Zeit durchhalten
könnten, ohne dass sie sich verausgaben würden. Es ist wie, wenn Sie flott
leicht bergauf marschieren.
Die Muskeln und das Herz arbeiten intensiver und können den Großteil
ihres Energiebedarfs unter Verwendung von Sauerstoff aus der aeroben
Energieproduktion gewinnen. Die anaerobe Energiegewinnung ist zwar in
kleinem Umfang auch aktiv, aber nur so weit, als alle dadurch produzierte
Milchsäure gleichzeitig wieder abgebaut werden kann. In diesem aeroben
Trainingsbereich sollten Sie den Großteil Ihres Trainings absolvieren.
Wenn Sie die Belastung weiter steigern, dann kommen Sie irgendwann an
eine Grenze, an der die auf Sauerstoff basierte Energiegewinnung nicht mehr
in der Lage ist, die Energieproduktion zu steigern, so dass sich die anaerobe
Energiegewinnung in verstärktem Ausmaß dazu schalten muss. Sie treten
jetzt über in den anaeroben Trainingsbereich.
Anaerober Trainingsbereich
In dieser Zone verbessern Sie Ihre Leistung und Ihre Geschwindigkeit.
Sobald Sie Ihr Training in diese Phase nochmals steigern, wird die
Bewegungsarbeit wegen des ansteigenden Laktatspiegels wesentlich
anstrengender, man beginnt stärker zu schwitzen, die Atmung wird schneller,
und nach mehr oder weniger langer Zeit, das hängt vom Trainingszustand
ab, ermüden die Muskeln, man fühlt sich insgesamt erschöpft und kann nicht
mehr auf diesem Niveau weitermachen.

16
DE
3. Erholungsphase
Zum Abschluss verbleiben Sie mindestens 5 Minuten in der Erholungsphase
und nutzen auch hier wieder geringe Widerstandsstufen ohne hohen
Kraftaufwand. Die Erholungs- oder Rekuperationsphase ist außerdem
hilfreich, um einen möglichen Muskelkater nach dem Training vorzubeugen.
Sehr ratsam ist nach einer intensiven Trainingseinheit ebenfalls eine aktive
Regeneration, wie zum Beispiel ein heißes Bad, ein Gang in die Sauna oder
eine Massage.
Trainingsfortschritte
Ihr Training kann auf diese Weise monatlich gesteigert werden, indem
Sie vor allem die Cardio-Trainingsphase verlängern bzw. eine höhere
Widerstandsstufe (bzw. ein anspruchsvolleres Intervalltraining) durchführen.
Essen und Trinken
• Trinken Sie vor, während und nach dem Training.
• Trinken Sie während des Trainings mindestens 2 Schluck Wasser (10 bis
20cl) alle 10-15 Minuten.
• Wenn Ihr Training länger als 1 Stunde dauert, sollten Sie ein Sportgetränk
trinken, um dem Körper vor dem Dehydrieren beim Sport zu schützen.
• Für ein optimales Cardio-Training ist eine angepasste Ernährung sowohl
vor als auch nach einer körperlichen Aktivität sehr wichtig.
Vor dem Training sollten Sie vorzugsweise Kohlenhydrate essen, die
beispielsweise im Reis und in den Nudeln zu nden sind, da sie dem Körper
eine wichtige Menge an Energie zur Verfügung stellen.
Nach dem Training müssen Sie «auftanken» mit Proteinen, die Sie in den
Eiern, im Joghurt und in getrockneten Früchten nden. Selbst wenn Sie
abnehmen wollen, ist es absolut notwendig nach dem Training zu essen,
damit sich Ihr Körper regeneriert.

17
DE
AUFWÄRMUNG VOR DEM TRAINING
Führen Sie die Aufwärmbewegungen vor jeder Trainingseinheit durch. So
mobilisieren Sie Ihre Gelenke und aktivieren die Muskulatur.
Sollten Sie sich bei einzelnen Bewegungen unwohl fühlen oder Schmerz
empnden, so überspringen Sie diese Übung und stimmen sich über ein
spezisches Aufwärmtraining mit Ihrem Arzt bzw. Fitnesstrainer ab.
Jede Bewegung sollte einige Wiederholungen erfahren (rechts und links)
sodass Sie entspannt ins Cardiotraining starten können.
Nehmen Sie sich für die folgende Capital Sports-Trainingsroutine
etwa 5 Minuten Zeit:
1
Kopf neigen, langsam abwechselnd von vor und zurück sowie von rechts
nach links. Im Anschluss mobilisieren Sie die Schultern (Kreisbewegungen).

18
DE
2 3
Hüfte drehen während die Arme
gestreckt sind. Die Füße sind
dabei nicht fest am Boden xiert
(die Fußgelenke begleiten die
Körperdrehung).
Hüfte beugen, ein Arm gestreckt
nach oben. Verbleiben Sie in dieser
Position jeweils einige Sekunden pro
Seite.
4
Stellen sie sich auf ein Bein und halten den Spann mit der Hand. Hier
mobilisieren Sie ihr Fußgelenk und strecken den Oberschenkel leicht.
Stützen Sie sich gegebenenfalls ab, um Ihr Gleichgewicht zu halten.
Verbleiben Sie auf einem Bein und drehen das Fußgelenk nun kreisförmig in
beide Richtungen.

19
DE
5 6
Stellen Sie beim Kniebeugen
die Füße etwa schulterbreit
nebeneinander und senken sie mit
gestreckten Armen die Hüft ab.
Versuchen Sie dabei den Rücken
gestreckt zu halten.
Setzen Sie sich mit gebeugten
Beinen so hin, dass die Fußsohlen
sich berühren. Federn Sie leicht mit
den Knien. Hierbei mobilisieren Sie
neben den Fußgelenken die gesamte
äußere Oberschenkelpartie. Halten
Sie hierbei die Fußgelenke bei
gestrecktem Rücken.
7
Beugen Sie sich sitzend und mit
gestreckten Beinen nach vorne.
Versuchen Sie die Fußknöchel
zu halten und sich weiter zu den
Zehenspitzen vorzutasten.

20
DE
PFLEGE UND WARTUNG
Hinweis: Wie bei allen Trainingsgeräten mit mechanischen, beweglichen
Komponenten kann es auch bei diesem Produkt vorkommen, dass sich
Schrauben durch häugen Gebrauch lockern. Wir empfehlen sie daher
regelmäßig zu kontrollieren und ggf. mit einem passenden Schlüssel
nachzuziehen. Reinigen Sie Ihr Trainingsgerät regelmäßig mit einem
feuchten Tuch, um die Oberflächen von Schweiß und Staub zu säubern.
• Reinigen Sie das Gerät regelmäßig mit einem sauberen Tuch, um das
saubere Erscheinungsbild aufrecht zu erhalten.
• Die sichere Verwendung des Geräts kann nur dann gewährleistet werden,
wenn das Gerät regelmäßig auf Schäden und Abnutzungen überprüft wird
(beispielsweise an Handgriffen, Pedalen, Sattel etc.). Es ist essentiell, dass
beschädigte Geräteteile ersetzt werden und das Gerät erst nach erfolgter
Reparatur wieder verwendet wird.
• Überprüfen Sie regelmäßig, ob Schrauben und Muttern richtig xiert sind.
• Fetten Sie bewegliche Geräteteile regelmäßig ein.
• Achten Sie insbesondere auf Komponenten, welche besonders anfällig für
Abnutzungen sind, wie beispielsweise das Bremsensystem, Fußauflage etc.
• Da Schweiß sehr aggressiv ist, darf dieser nicht mit den emaillierten
oder verchromten Teilen des Gerätes, insbesondere dem Computer, in
Berührung kommen. Wischen Sie das Gerät nach Gebrauch sofort ab. Die
emaillierten Teile können mit einem feuchten Schwamm gereinigt werden.
Alle aggressiven oder korrosiven Produkte müssen bei der Reinigung
vermieden werden.
• Lagern Sie das Gerät in einer sauberen und trockenen Umgebung
außerhalb der Reichweite von Kindern.
