Cardi Piranha User manual

www.cardi.biz
IT
EN
ES
Manuale di istruzioni ed uso per:
scanalatore a dischi diamantati
Safety and user manual for:
wall chaser
Manuel de sécurité et d’utilisation pour:
ranuradora de pared
PIRANHA

CAR ID

1 Italiano

Il vostro scanalatore CARDI è un utensile elettrico progettato per eseguire scanalature in
materiali lapidei, come cemento armato, mattoni, muratura, pietra naturale ecc. con dischi
diamantati saldati al laser.
È assolutamente vietato utilizzare dischi dentati per sega circolare o altri dischi di
tipo diverso da quello prescritto per lo scanalatore CARDI (figura 8 e 9).
N
No or rm me e d di i s si ic cu ur re ez zz za a g ge en ne er ra al le e
ATTENZIONE! Leggere tutte le istruzioni. La mancata
ottemperanza a tutte le istruzioni sotto elencate può dare
luogo a scosse elettriche, incendi e/o lesioni serie. Il termine
"utensile elettrico" di tutte le avvertenze elencate qui sotto si
riferisce agli utensili elettrici azionati mediante collegamento
alla rete (con cavo) o azionati a batteria (senza cavo).
CONSERVARE QUESTE ISTRUZIONI
1) Area di lavoro
a) Tenere pulita e ben illuminata l'area di lavoro.
Le aree ingombre e buie possono provocare
incidenti.
b) Non azionare utensili elettrici in atmosfere
esplosive, ad esempio in presenza di liquidi,
gas o polveri infiammabili. Gli utensili elettrici
creano scintille che possono provocare
l'accensione di polveri o fumi.
c) Tenere i bambini e i passanti ad adeguata
distanza durante l’azionamento di un utensile
elettrico. Le distrazioni possono far perdere il
controllo dell'utensile.
2) Sicurezza elettrica
d) La spina dell'utensile elettrico deve
corrispondere alla presa. Mai modificare la
spina in alcun modo. Non utilizzare spine
adattatrici con utensili elettrici dotati di messa a
terra (a massa). Spine non modificate e prese
corrispondenti riducono il rischio di scossa elettrica.
e) Evitare il contatto del corpo con superfici
messe a terra o a massa quali tubi, radiatori,
cucine e frigoriferi. Se il corpo è a terra o a
massa, il rischio di scossa elettrica aumenta.
f) Non esporre gli utensili elettrici alla pioggia e
non utilizzarli in luoghi umidi. L'ingresso di
acqua in un utensile elettrico aumenta il rischio di
scossa elettrica.
g) Non maltrattare il cavo. Non utilizzare mai il
cavo per trasportare, tirare o scollegare dalla
presa di rete l'utensile elettrico. Tenere il cavo
distante da calore, olio, bordi affilati o parti in
movimento. Cavi danneggiati o attorcigliati
aumentano il rischio di scossa elettrica.
h) Quando si aziona un utensile elettrico
all'esterno, usare un cavo di estensione
(prolunga) adeguato per l'uso in esterni. L'uso di
un cavo adeguato riduce il rischio di scossa
elettrica.
3) Sicurezza personale
a) Non distrarsi mai, controllare quello che si sta
facendo e usare il buon senso quando si
azionano utensili elettrici. Non azionare
l'utensile quando si è stanchi o sotto l'influsso
di droghe, alcol o medicazioni. Un momento di
disattenzione durante l'azionamento di utensili
elettrici può dare luogo a serielesioni personali.
b) Usare attrezzature di sicurezza. Indossare
sempre protezioni per gli occhi. L'uso
appropriato di attrezzature di sicurezza quali
maschere anti-polvere, calzature di sicurezza
antiscivolo, casco di sicurezza o protezioni per
l'udito riduce la possibilità di subire lesioni
personali.
c) Evitare le accensioni accidentali. Assicurarsi
che l'interruttore sia in posizione di spento
prima di collegare l'utensile alla rete elettrica.
Trasportare utensili elettrici con il dito
sull'interruttore o collegati in rete conl’interruttore in
posizione di accensione può provocareincidenti.
d) Rimuovere qualsiasi chiave di regolazione
prima di accendere l'utensile elettrico. Una
chiave lasciata attaccata a una parte rotante
dell'utensile elettrico può provocare lesioni
personali.
e) Non sbilanciarsi. Mantenere sempre la
posizione e l'equilibrio appropriati. Questo
permette di controllare meglio l'utensile elettrico in
situazioni impreviste.
f) Vestirsi in modo appropriato. Non indossare
vestiti larghi, collane o oggetti pendenti. Tenere
capelli, indumenti e guanti distanti dalle parti in
movimento. Vestiti larghi, collane, oggetti pendenti
o capelli lunghi possono impigliarsi nelle parti in
movimento.
g) Se sono previsti dispositivi da collegare ad
impianti per l'estrazione e la raccolta di polvere,
accertarsi che siano collegati e usati in maniera
appropriata. L'uso di questi dispositivi può ridurre i
rischi correlati alla polvere.
h) Usare l'impugnatura ausiliaria fornita con
l'utensile elettrico. Il mancato uso
dell'impugnatura ausiliaria può causare la perdita di
controllo dell'utensile che può dare luogo a serie
lesioni personali.
4) Uso e manutenzione degli utensili elettrici
a) Non forzare l'utensile elettrico. Usare l'utensile
adatto per l'operazione da eseguire. L'utensile
elettrico appropriato permette di eseguire il lavoro
con maggiore efficienza e sicurezza senza essere
costretti a superare i parametri d'uso di progetto.
b) Non usare l'utensile elettrico se l'interruttore di
accensione o spegnimento non si aziona
correttamente. Qualsiasi utensile elettrico che non
può essere controllato con l’interruttore è
pericoloso e deve essere sottoposto a riparazioni.
c) Scollegare la spina dalla rete di alimentazione
prima di effettuare qualsiasi regolazione,
cambiare accessori o riporre gli utensili
elettrici. Tale misura di sicurezza preventiva riduce
il rischio di avvio accidentale dell’utensile elettrico.
d) Riporre gli utensili elettrici inutilizzati fuori della
portata dei bambini e non permetterne l'uso a
persone inesperte o che non conoscano queste
istruzioni. Gli utensili elettrici sono pericolosi se
utilizzati da persone inesperte.
e) Effettuare la manutenzione necessaria sugli
utensili elettrici. Verificare il possibile errato
allineamento o bloccaggio delle parti in
movimento, la rottura delle parti e qualsiasi
altra condizione che possa influenzare il
funzionamento degli utensili elettrici. Se è
danneggiato, far riparare l'utensile elettrico prima di
utilizzarlo. Numerosi incidenti sono provocati
proprio dal cattivo stato di manutenzione degli
utensili elettrici.


Italiano 2
f) Mantenere puliti e affilati gli strumenti di taglio.
Strumenti di taglio in buone condizioni di
manutenzione e con bordi di taglio affilati soffrono
di blocchi con minore probabilità e sono più facili da
controllare.
g) Usare l'utensile elettrico, gli accessori e le
punte ecc., in conformità con queste istruzioni
e nel modo previsto per il tipo particolare di
utensile elettrico, tenendo conto delle
condizioni di lavorazione e dell'operazione da
eseguire. L’uso dell’utensile elettrico per
operazioni diverse da quelle previste può dare
luogo a situazioni pericolose.
5) Assistenza
a) Far riparare l'utensile elettrico solo da tecnici
qualificati e utilizzare soltanto ricambi identici.
Questo garantisce la costante sicurezza
dell’utensile elettrico.
Ulteriori disposizioni di sicurezza per scanalatori
Indossare
sempre
occhiali
protettivi
Indossare
guanti
protettivi
Indossare
sempre
protezioni
per l’udito
Indossare
calzature
protettive
Indossare
maschere
antipolvere
I
Is st tr ru uz zi io on ni i d da a s se eg gu ui ir re e p pr ri im ma a d de el ll la a
m
me es ss sa a i in n f fu un nz zi io on ne
e
Leggere attentamente i dati riportati nella
scheda Dati tecnici fornita con il prodotto.
Per le illustrazioni si faccia riferimento alle pagine iniziali di
questo manuale. Nel testo che segue le figure sono
identificate da numeri mentre i singoli particolari, all'interno
delle figure, sono identificati da lettere.
Alimentazione elettrica
Prolunghe
nel caso in cui il materiale da tagliare sia lontano da
una presa di corrente possono essere utilizzati cavi
di prolunga che devono essere di sezione
adeguata;
tali cavi di prolunga, costituiti da cavo, spina e
presa, devono essere adatti all'uso esterno e
preferibilmente in gomma e del tipo H07RN-F;

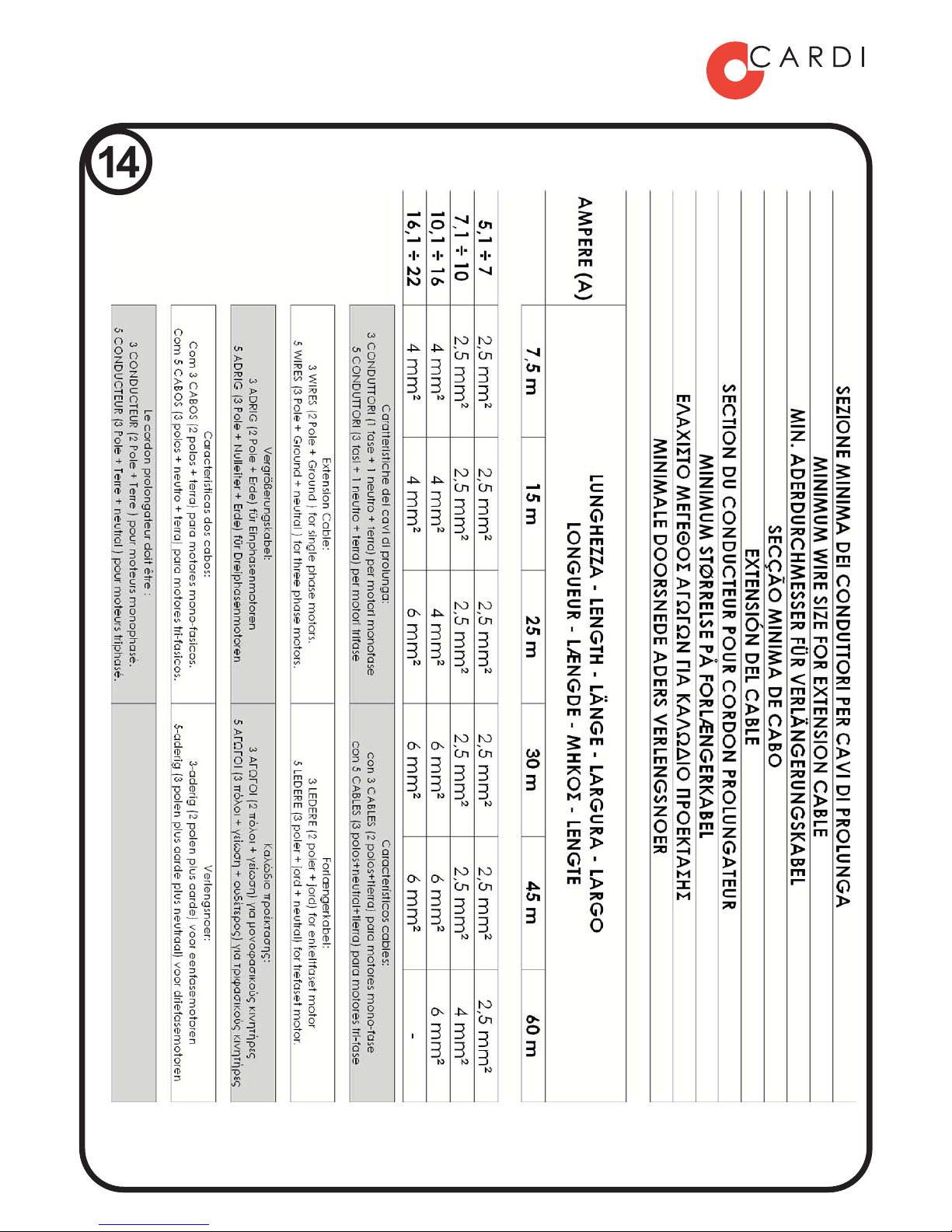

attenersi scrupolosamente alla tabella in figura 14
di questo manuale per la scelta della sezione dei
conduttori;
se si utilizza più di un cavo di prolunga accertarsi
che ciascun cavo di prolunga abbia una sezione dei
conduttori non inferiore a quanto indicato nella
tabella in relazione alla lunghezza totale;
limitare al minimo possibile la lunghezza delle
prolunghe in quanto ogni prolunga provoca una
caduta di tensione e peggiora il funzionamento
dello scanalatore.
Preparazione dello scanalatore
Prima di iniziare a preparare il vostro scanalature ad
operare accertarsi che sia disconnesso dall’alimentazione
elettrica.

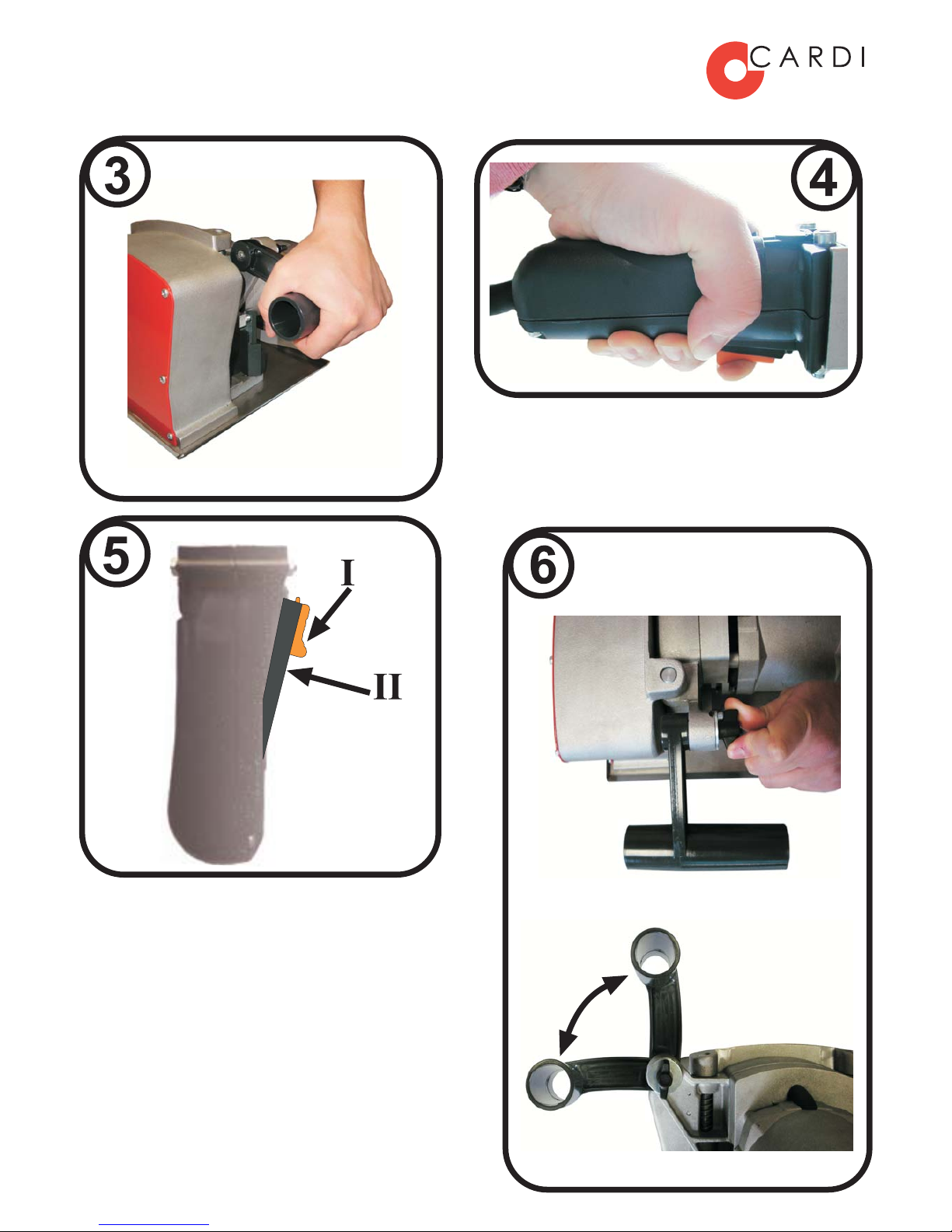

fissare l’impugnatura B (figura 1) in una delle due
posizioni possibili. Per cambiare la posizione
dell’impugnatura svitare il galletto, disimpegnare
l’impugnatura e quindi spostarla (figura 6).
Assicurarsi che le spine si impegnano nei fori
quando si stringe il galletto di nuovo per fissare
l’impugnatura. Prima di procedere assicurarsi che
l’impugnatura sia fissata saldamente.
Attenzione: il mancato utilizzo delle
impugnature può dar luogo alla perdita di
controllo dell'utensile e a serie lesioni
personali.
collegare un aspiratore industriale allo scanalatore
come indicato nel paragrafo Aspirazione delle
polveri.

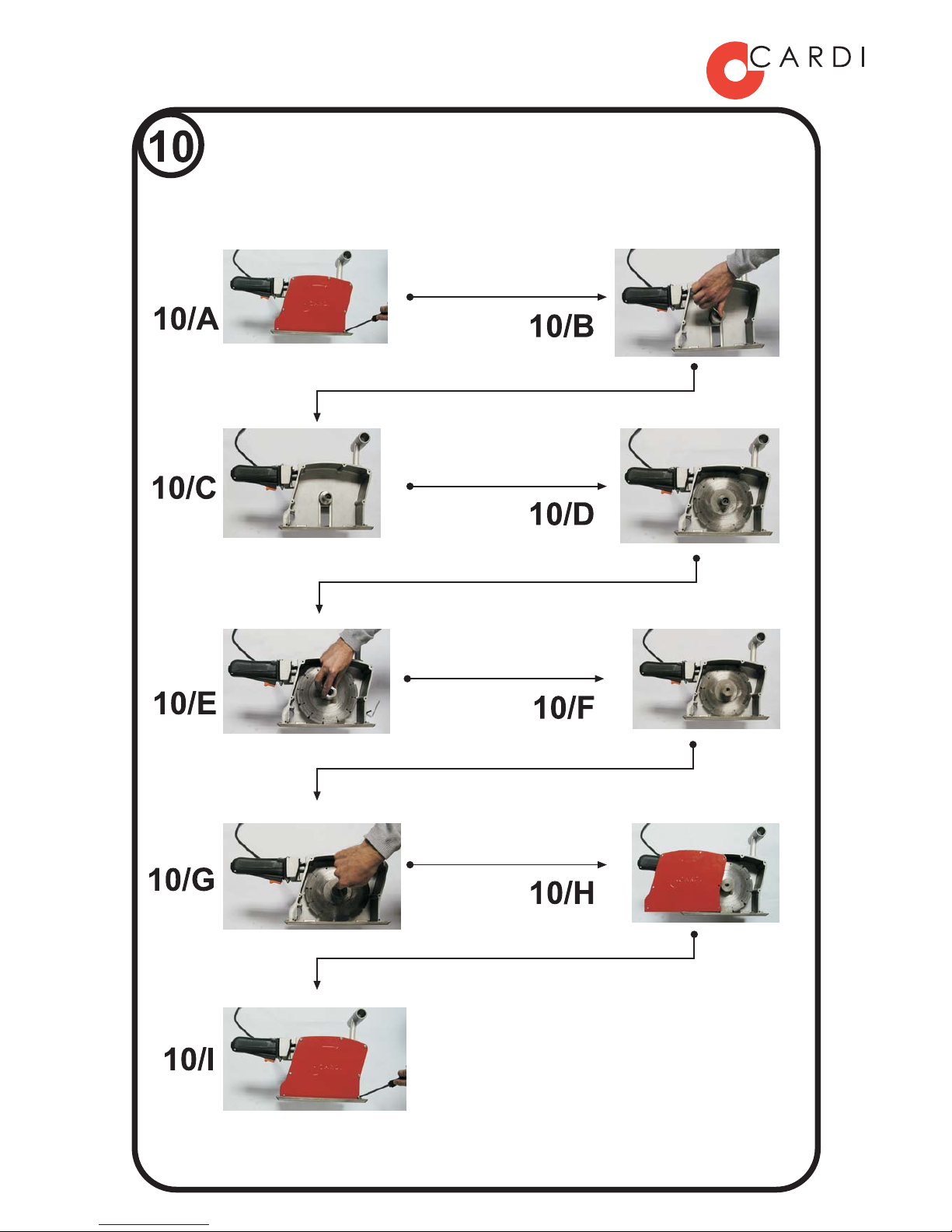

inserire il disco o i dischi come indicato nel
paragrafo Introduzione dei dischi;
se il vostro modello lo prevede selezionare la
profondità di taglio, vedere Selezione della
profondità di taglio.
Interruttore di comando
L’utilizzo dell’interruttore di comando (figura 2 E) viene
spiegato in figura 5.
Il vostro scanalatore CARDI è dotato di un interruttore di
comando con dispositivo lock-off, che rende necessari due
passaggi (prima I poi II) per mettere in funzione la
macchina. Questo riduce notevolmente il rischio di
accensione accidentale dello scanalatore.
Attenzione: quando si spegne la macchina a
motore in moto, i dischi non si fermano
immediatamente.
Controlli e precauzioni per evitare danni
alla struttura o ad impianti esistenti
Prima di utilizzare il vostro scanalatore assicurarsi presso il
capo cantiere o il progettista che le operazioni di taglio:
non alterino le caratteristiche strutturali della
costruzione;
non danneggino tubazioni dell'acqua o del gas o
conduttori elettrici di ogni sorta.

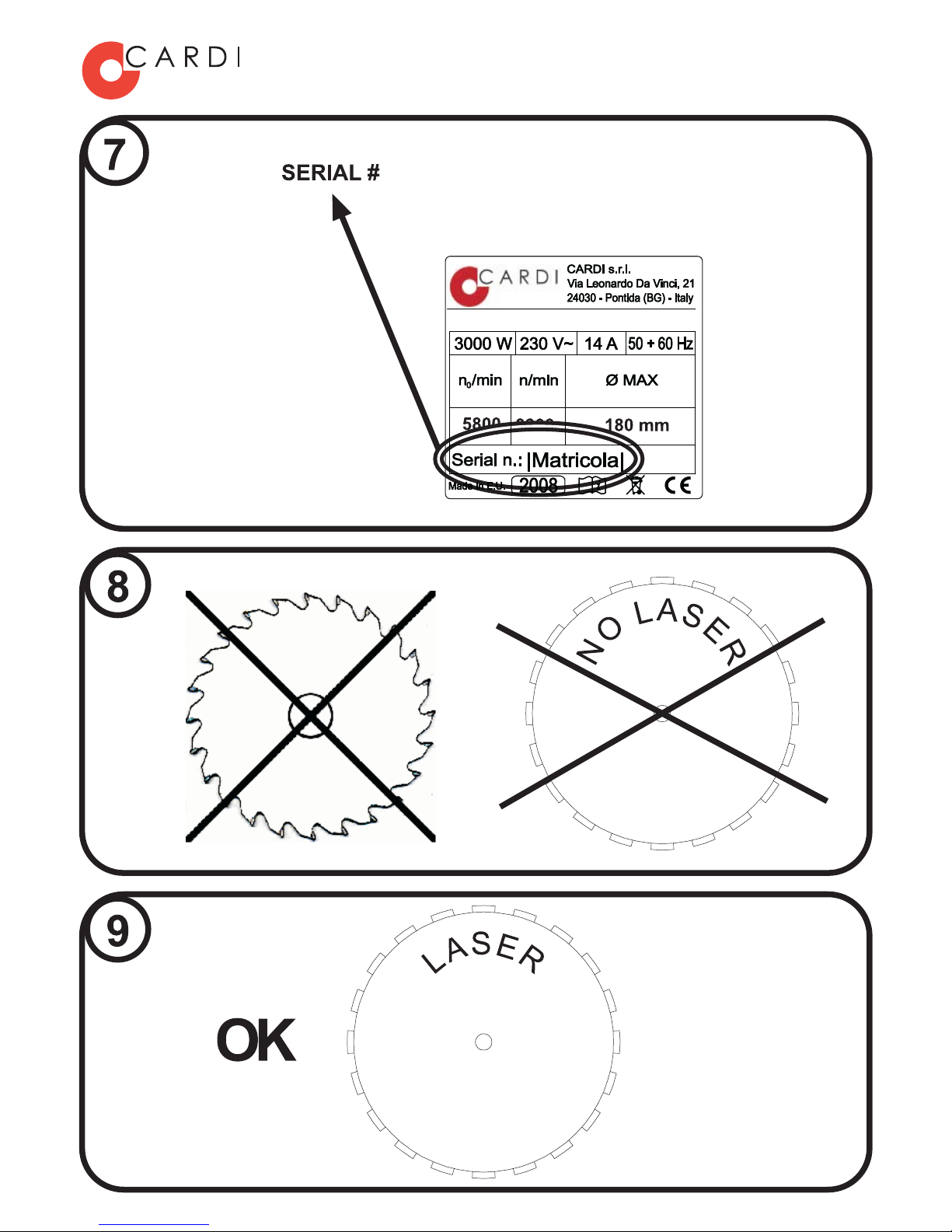

Scelta del tipo di disco
Il vostro scanalatore CARDI è progettato per tagliare
materiali come cemento, cemento armato, mattoni,
muratura, pietra naturale, ecc.. Per effettuare i tagli utilizzare
esclusivamente dischi diamantati saldati al laser (figura 8 e
9). Attenzione: è assolutamente vietato utilizzare
dischi dentati per sega circolare o altri dischi di
tipo diverso da quello prescritto per lo
scanalatore CARDI.
Contattare il vostro distributore per informazioni sul disco da
utilizzare secondo le vostre necessità operative. Il vostro
scanalatore, a seconda dei modelli può ospitare un numero
massimo di dischi che varia da 2 a 3. Le caratteristiche
dimensionali del disco sono riportate nella scheda Dati
tecnici fornita con il prodotto. ll disco deve avere velocità di
rotazione massima, indicata dal produttore del disco,
superiore alla velocità di rotazione massima dell'albero della
dello scanalatore riportato sulla targhetta dati (si veda
l’esempio in figura 7).
Usare solo dischi il cui diametro, foro e spessore siano
compatibili con il vostro modello di scanalatore CARDI.
Dischi con caratteristiche dimensionali non appropriate
possono dare luogo a disassamento, vibrazioni, rotazione
irregolare e perdita di controllo con possibile rischio di danni
a cose o persone;
Non utilizzare mai dischi danneggiati. Ispezionare il disco
prima di ogni uso per verificarne l'integrità.

3 Italiano

Montaggio del disco e regolazione
dell’ampiezza della scanalatura
Prima di montare o sostituire i dischi, interrompere
l'alimentazione elettrica, staccando la spina dalla rete di
alimentazione. Operare seguendo queste indicazioni (figura
10):
rimuovere il coperchio copri disco svitando le viti
con un cacciavite (10/A);
svitare e rimuovere la vite di serraggio (10/B)
utilizzando la chiave a brugola fornita con la
macchina e rimuovere la flangia di serraggio;
rimuovere i distanziali (10/C);
inserire i dischi interponendo i distanziali tra un
disco e l’altro 10/D e 10/E. A seconda di quanti
distanziali vengano interposti tra i dischi è possibile
variare la larghezza della scanalatura. Alcuni
modelli prevedono un numero massimo di 3 dischi
altri 2. Assicurarsi che il senso di rotazione del
disco sia corretto (una freccia sul carter indica il
senso di rotazione corretto).
quando i dischi e tutti i distanziali sono stati
posizionati, posizionare la flangia di serraggio 10/F;
stringere la vite a brugola assicurandosi che i dischi
siano ben saldi (10/G);
Attenzione: prima di utilizzare la macchina,
assicurarsi sempre che i dischi siano
saldamente fissati;
posizionare quindi il coperchio e stringere le relative
viti (10/H e 10/I);
Aspirazione delle polveri
Il vostro scanalatore è dotato di un sistema di evaquazione
delle polveri che evita all’operatore di inalare le polveri di
taglio. Collegare un aspiratore industriale al raccordo D,
verificando prima che l’aspiratore sia adatto alle polveri
sottili.
Fissaggio del pezzo in lavorazione / Limiti
dimensionali del pezzo in lavorazione
si presti particolare attenzione nel caso in cui si
taglino blocchi di materiale che non siano parte
integrante di una costruzione. In tal caso si
provveda a fissarli rigidamente;
evitare assolutamente che, durante il taglio, tali
blocchi possano muoversi o essere strappati dagli
ancoraggi.

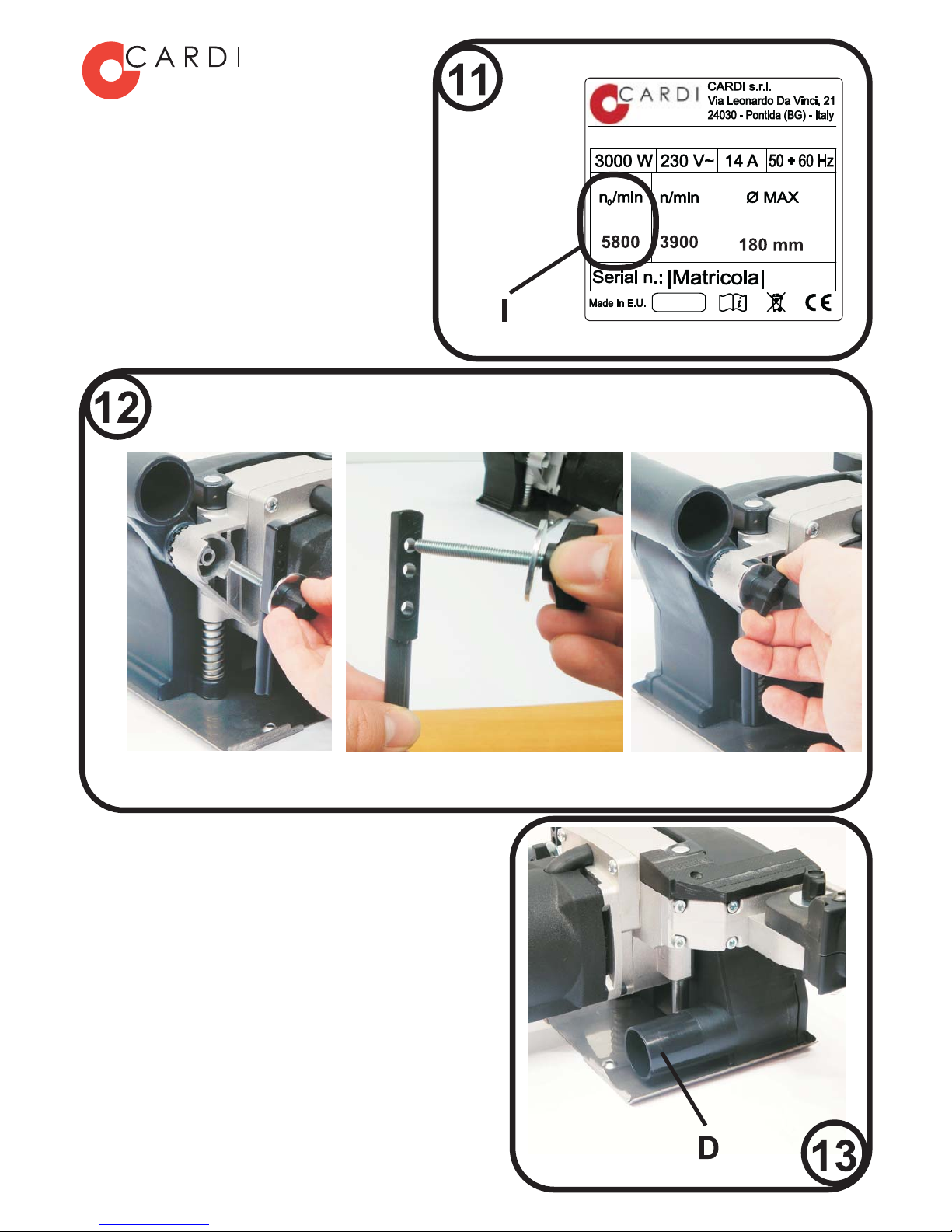

Selezione della profondità di taglio
Alcuni modelli prevedono la selezione della profondità di
taglio attraverso il dispositivo in figura 12.
Svitare il galletto;
Posizionare la vite in una delle posizioni possibili;
Avvitare il galletto.
Limitazioni alle condizioni ambientali
non esporre lo scanalatore a pioggia, grandine o
neve ed evitare in ogni caso che qualsiasi liquido
entri in contatto con le parti elettriche del vostro
scanalatore;
non utilizzare lo scanalatore in atmosfere esplosive,
per esempio in presenza di liquidi, gas o polveri
infiammabili. Lo scanalatore, in quanto utensile
elettrico, crea scintille che possono provocare
l'accensione di polveri o fumi.
I
Is st tr ru uz zi io on ni i p pe er r i il l t ta ag gl li io o
Operare come segue
Per effettuare il taglio, dopo aver preparato lo scanalatore
come indicato precedentemente nel paragrafo Preparazione
dello scanalatore, seguire le seguenti indicazioni:
Attenzione: non toccare con mani o con altre
parti del corpo gli organi in movimento come
corone, dischi o alberi.
azionare l’aspiratore;
dopo aver individuato la posizione della
scanalatura, posizionare lo scanalatore facendo
aderire il fondo dello scanalatore al materiale da
tagliare, quindi avviare il motore e premere sulle
impugnature facendo penetrare i dischi nel
materiale;
tirare quindi lo scanalatore per effettuare il taglio. Il
vostro scanalatore è adatto ad eseguire
unicamente tagli rettilinei;
per la vostra incolumità mantenete sempre salda la
presa, con entrambe le mani, sulle impugnature
dello scanalatore, come rappresentato in figura 3 e
4.
la presenza nell'area di taglio di materiali teneri
quali legno, sughero, gomma, polistirolo, ecc. può
creare difficoltà nell'avanzamento del disco
costringendo talvolta a sospendere il taglio. In tal
caso rimuovere le parti di materiale di ostacolo.
Qualora questo non fosse possibile scegliere
un'altra posizione per il vostro taglio;
concluse le operazioni di taglio, spegnere
l'interruttore, attendere il completo arresto del disco
e rimuovere lo scanalatore dal taglio;
a taglio effettuato, prestare attenzione al fatto che il
disco e l’area di taglio potrebbero essere caldi e
causare ustioni.
Suggeriamo l’utilizzo di una asticella in legno che guidi la
macchina per realizzare scanalature perfettamente rettilinee.
Elettronica
Il vostro scanalatore è dotato dell'elettronica multifunzione
CARDI che comprende un sistema di soft-start e una
frizione elettronica:
il soft-start permette la partenza lenta, riduce il
valore della corrente di spunto all'avviamento,
facilita l’inizio del taglio con la messa in movimento
graduale del disco, evitando strappi all'operatore, e
permette l'impiego dello scanalatore anche
collegata a reti elettriche civili dotate di interruttori
automatici;
la frizione elettronica toglie potenza al motore nel
caso di eccessivo sovraccarico, evitando possibili
danni allo scanalatore e limitando ulteriormente
strappi sulle braccia dell’operatore. Non appena
viene meno la causa all'origine del sovraccarico la
frizione elettronica ridà automaticamente piena
potenza al motore;
un intervento frequente della frizione elettronica è
tipicamente causato da velocità di avanzamento
eccessiva, deviazione laterale del disco o
eccessiva profondità di taglio.


Italiano 4
M
Ma an nu ut te en nz zi io on ne e - - A As ss si is st te en nz za a- -
G
Ga ar ra an nz zi ia a
Operazioni periodiche di pulizia,
manutenzione e lubrificazione
al termine di ogni giornata di lavoro, dopo aver
rimosso i dischi, soffiare un getto d'aria all'interno
del motore, con motore in moto, per espellere
eventuali impurità. Effettuare tale operazione
indossando occhiali protettivi;
prima di eseguire le altre operazioni di
manutenzione, pulizia o lubrificazione assicurarsi
che lo scanalatore sia disconnesso dalla rete
elettrica;
mantenere pulito ed asciutto lo scanalatore, in
particolare le impugnature e le parti mobili;
non utilizzare solventi o altri prodotti chimici
aggressivi per pulire lo scanalatore;
dopo l'uso riporre lo scanalatore in un luogo
asciutto, sicuro ed inaccessibile ai bambini;
il riduttore è lubrificato con olio e/o grasso adatti a
qualsiasi temperatura ambientale. Non sono
necessari controlli di livello o rabbocchi;
disinserire sempre la spina dalla rete di
alimentazione quando ispezionate la macchina o
sostituite l'utensile di taglio;
non staccare mai la spina dalla presa di corrente
utilizzando il cavo di alimentazione;
ispezionare spesso il cavo di alimentazione ed
eventuali prolunghe, accertandosi che non vi siano
danni quali tagli, abrasioni o conduttori in vista. In
tal caso richiedere la sostituzione ad un centro
assistenza CARDI;
non utilizzare lo scanalatore con parti danneggiate
o con difetti di funzionamento, in particolare nel
caso in cui l'interruttore dovesse presentare difetti
nell'accensione o nello spegnimento. In questi casi
provvedere a fare sostituire tali parti presso un
centro di assistenza autorizzato.
Assistenza
è necessario far controllare l'intera macchina dopo
un periodo di 250 ore di lavoro presso il più vicino
centro di assistenza autorizzato CARDI;
eventuali riparazioni o interventi di assistenza
devono essere effettuati esclusivamente da un
centro di assistenza autorizzato CARDI. Rivolgersi
al vostro rivenditore per identificare il centro
assistenza autorizzato più vicino.
il numero di matricola del vostro scanalatore è
stampigliato sulla macchina oppure indicato sulla
targhetta dati come nella figura 7;
richiedere sempre l'uso di parti di ricambio originali
CARDI.
Garanzia da parte del costruttore
Questo prodotto è coperto da garanzia di 24 mesi della data
di acquisto contro difetti di materiale ed errori di progetto o
fabbricazione. La garanzia copre il costo della sostituzione
delle parti interessate, il costo delle operazioni di
sostituzione e il materiale di consumo, come olio e
lubrificanti, se integri al momento della riparazione.
La garanzia non comprende la sostituzione di:
parti di prodotti che hanno subito interventi da parte
di persone non autorizzate;
parti danneggiate per incuria, uso non adeguato o
sovraccarico;
parti del prodotto al quale elementi di sicurezza
siano stati rimossi o manomessi;
materiale di consumo esaurito, sostituito durante la
riparazione.
L'entrata dell'acqua nelle parti elettriche, la mancanza di
pulizia periodica, il danneggiamento delle parti filettate o dei
piani di appoggio degli alberi ecc., sono considerate incurie
e fanno decadere il diritto all'assistenza in garanzia.
La durata delle parti di consumo non è definibile a priori,
essendo in relazione al tempo di utilizzo del prodotto e
all'intensità di lavoro. Esempi di parti di consumo sono:
interruttori, spine e cavi, spazzole, collettore, dischi frizione,
cuscinetti a rulli e a sfera non in bagno d’olio, anelli di
tenuta, sistemi di guida, filtri, ecc.
Se durante la riparazione in garanzia vengono rilevati
deterioramenti di parti di consumo, che possono influenzare
la sicurezza o la funzionalità del prodotto, al cliente è
chiesto di accettare l'onere del pagamento delle parti non
soggette alla garanzia. Il rifiuto di ristabilire le condizioni
della sicurezza iniziale porta al rifiuto di ogni prestazione di
riparazione.
La garanzia assicura la sostituzione gratuita delle parti
riconosciute difettose, per fabbricazione o per montaggio, di
prodotti resi ad un centro autorizzato se:
è fornita una prova della data di acquisto del
prodotto. Sono ritenute prove valide i DDT
(documenti di trasporto) e le fatture
accompagnatorie;
è stata eseguita correttamente la manutenzione
programmata ogni 250 ore di funzionamento con la
sostituzione delle parti soggette a usura, come ad
esempio le spazzole;
il prodotto non è stato manomesso da personale
non adeguatamente istruito ed autorizzato da
CARDI;
il prodotto è stato sempre usato in conformità a
quanto indicato in questo manuale di istruzioni;
le indicazione di sicurezza riportate nel manuale di
istruzioni siano state osservate.
CARDInon riconoscerà la riparazione in garanzia se:
il prodotto è stato manomesso da personale non
autorizzato espressamente da CARDI;
i danni sono stati provocati da un utilizzo scorretto o
da incuria. Ammaccature dovute a cadute o colpi
ricevuti saranno considerate effetti di incuria;
i danni sono stati provocati da sovraccarico
meccanico o elettrico;
i danni sono stati causati da ingresso dell’acqua o
di fanghi all'interno del prodotto.
Nel periodo del garanzia, in alcuni casi, come nel caso in cui
i tecnici autorizzati CARDI ritengano la riparazione troppo
onerosa, è prevista la sostituzione gratuita del prodotto. La
sostituzione in garanzia del prodotto viene garantita, inoltre,
dopo due tentativi infruttuosi di riparazione e dopo un
colloquio con i responsabili di un centro assistenza CARDI.
In caso di sostituzione del prodotto viene normalmente
addebitato l’ammontare corrispondente alla normale usura
delle parti del prodotto sostituito.
Elenco delle parti sostituibili dall'utente
Nessuna parte del vostro utensile elettrico CARDI è
sostituibile se non rivolgendosi ad un riparatore autorizzato
CARDI.

5 Italiano

Centri di assistenza CARDI - Elenco
indirizzi
Per l'elenco dei centri di assistenza rivolgersi al rivenditore.
E
El le en nc co o d de ei i c co on nt te en nu ut ti i d de el ll la a
c
co on nf fe ez zi io on ne e
Fare riferimento alla Distinta Ricambi, specifica per il vostro
modello, contenuta nella confezione insieme a questo
manuale.
Prodotti giunti a fine vita.
Il simbolo a sinistra, che compare sull'etichetta del vostro prodotto CARDI o sulla sua confezione, indica che il prodotto non può
essere smaltito come rifiuto domestico al termine della sua vita. In base alla direttiva europea 2002/96/EC, esso deve essere
consegnato ad un punto di raccolta adatto per il riciclo di apparecchi elettrici o elettronici.
È essenziale che questo prodotto venga riciclato o smaltito correttamente. In questa maniera si aiuta a prevenire potenziali
conseguenze negative per l’ambiente e per la salute delle persone. Per informazioni dettagliate su cosa fare quando il prodotto non
è più funzionante e non è più riparabile, vi preghiamo di contattare il rivenditore da cui avete acquistato il prodotto.
Questo prodotto è stato immesso nuovo sulmercato dopo il 13 agosto 2005.
Questo manuale è soggetto a modifiche senza preavviso.
ATTENZIONE:
IL COSTRUTTORE DECLINA OGNI RESPONSABILITA'
IN CASO DI DANNI APERSONE, ANIMALI O COSE
PROVOCATI DALLA MANCATAOSSERVANZA
DELLE NORME DI SICUREZZA E D'USO SOPRA ELENCATE


English 6
Your CARDI wall chaser is a power tool designed to make grooves into stone-like
materials like reinforced concrete, bricks, masonry, natural stone, using laser-welded
diamond blades only.
Warning: do NOT use circular saw blades or other kind of blades not laser-welded.
Failure to follow this warning may result in serious personal injury (fig. 8 and 9).
G
Ge en ne er ra al l s sa af fe et ty y R Ru ul le es s
WARNING! Read all instructions. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury. The term "power tool" in all of the
warnings listed below refers to your mains operated (corded)
power tool or battery operated (cordless) powertool.
SAVE THESE INSTRUCTIONS
1) Work area
a) Keep working area clean and well lit. Cluttered
and dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
b) Use safety equipments: always wear eye
protection. Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will
reduce personal injuries.
c) Avoid accidental starting. Ensure the switch is
in the off position before plugging in. Carrying
power tools with your finger on the switch or
plugging in power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
resultin personal injury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery
and long hair can be caughtin moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
these devices can reduce dust related hazards.
h) Use auxiliary handles supplied with the tool.
Loss of control can cause personal injury.
4) Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
b) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
be repaired.
c) Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
e) Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tools operation. lf damaged, have the
power tool repaired before use. Many accidents are
caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits
etc., in accordance with these instructions and
in the manner intended for the particular type of
power tool, taking into account the working
conditions and the work to be performed. Use of
the power tool for operations different from
intended could result in a hazardous situation.
5) Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.

7 English

Additional safety rules for wall chasers
Always
wear safety
goggles
Always
wear
safety
gloves
Always wear
ear
protection
Always
wear safety
shoes
Always
wear dust
mask
I
In ns st tr ru uc ct ti io on ns s b be ef fo or re e u us se e
Read carefully the data written on the Technical
Data sheet that you will find in the package
together with your product.
In the following text, figures are identified by numbers,
details inside the figures by letters. Figures are depicted on
the first pages of this user manual.
Power supply
Extension cords
when you have to operate with your wall chaser far
from an outlet, you can use an extension cord. If
you use it make sure that the section of the cord is
suitable;
the extension cord (made up of cable, plug and
socket) must be suitable for outdoor use. It is better
if the cord is made of rubber and it is H07RN-F;
follow the chart shown in figure 14 on this manual
for the choice of the right section of the conductors;
if you use more than one extension cord make sure
that every cable in each extension cord has a
section not lower than the value shown on the chart
in figure 14, considering the total length of the
extension cords;
remember the longer an extension cord the higher
the drop in voltage. This causes loss of rpm and
therefore cooling as well as loss of power
operating your wall chaser. Don’t use extension
cords if you have to operate too far from the
electrical outlet.
Preliminary operations
In order to prepare your wall chaser to operate, proceed as
follows, make sure before you start that your machine is
unplugged.
set the B handle (figure 1) in one of the two
possible positions. To change the position of the
handle, loosen the wing-nut, when the handle is not
engaged turn it (see figure 6). Before tightening the
wing nut, make sure the handle is engaged (pins go
into the holes). Before operating, make sure the
handle is securely fastened;
Warning: not using auxiliary and main handles
can result in loss of control of your wall chaser
and serious personal injury.
connect an industrial vacuum cleaner to the wall
chaser according to the direction given in the Dust
extraction paragraph;
insert the blade/s according to the instruction given
in the Blade mounting or replacement paragraph;
if available, set the cutting depth according to the
paragraph Setting the cutting depth.
ON/OFF switch
See figure 5 in order to understand how to use the switch
(figure 2 E).
Your switch is equipped with a safety lock device. With this
device you can switch on the motor only if you follow first
step I and than step II, as shown in figure 5. This prevents
the wall chaser from starting accidentally.
Warning: after switching off, the machine will
not be idle immediately.
Checks and precautions to avoid
structural damages and damages to
objects
Before starting any cutting activity, talk with the construction
manager or the planner in order to make sure that the cut
doesn’t:
make any damage to the structure of the building
and doesn’t change the structural characteristics of
the construction;
damage any water or gas pipeline or any electrical
circuits.
Blade choice
Your Cardi wall chaser has been designed to make grooves
into building materials such as concrete, reinforced
concrete, bricks, masonry, natural stone, tiles etc, using
laser welded diamond blades (figure 8 and 9).
Warning: Do NOT use circular saw blades or
other kind of blades not laser-welded. Failure to
follow this warning may result in serious personal
injury. See figure 8 and 9.
Ask your dealer about the best blade for your application.
You can mount to your machine, depending on your model,
2 or 3 blades. See the Technical data sheet that you will find
in the package for dimensional limits of blades. The blade
must have maximum rotating speed (provided by the blade
manufacturer), higher than the maximum rotating speed of
the arbor of your wall chaser, shown on the data plate (see
figure 7).
Use blades with diameter, arbor hole and rotating speed
compatible with your specific wall chaser model. Use of
blades with inappropriate dimensions can result in
misalignment, vibrations, irregular rotation and loss of
control causing serious injury.
Check the blade before use. Do not use damaged blades.
Mounting the blade and setting the cutting
width
Before mounting or replacing the blades, make sure the wall
chaser is unplugged. For blades mounting or replacement,
proceed as follows, referring to figure 10:
remove the protective cover by loosen the screws
with a screwdriver (10/A);
loosen and remove the blade-tightening screw
using the Allen key provided. Than remove the
flange. See figure 10/B;
remove the spacing washers (10/C);
insert the blades, placing the spacing washers
between them (see figures 10/D and 10/E). You
can set the cutting width positioning a different
number of spacing washers between the blades.
Depending on your model, you can mount 2 or 3
blades;
when the blades and ALL spacing washers have
been positioned, assemble the flange (10/F);
tighten the blade tightening screw, making sure the
blades are firmly fastened (10/G);
Warning: before operating always ensure the
blades are firmly fastened.


English 8
assemble the protective cover and tighten all
screws (10/H and 10/I);
Dust extraction
Your wall chaser is equipped with a dust extraction system:
use the machine with a suitable dust remover. Connect an
industrial vacuum cleaner to the D connector making sure
the vacuum cleaner is suitable for think dust.
Fastening the work piece and size of the
work piece
if the work object is a block and not part of a
structure, fasten it in order to prevent its movement;
prevent the work piece from shifting, moving or
falling when you are cutting.
Setting cutting depth
Some models allow the user to set the cutting depth. This is
carried out by turning the device shown in figure 12.
Unscrew and remove the wing-nut;
Insert the wing-nut into one of the positions;
Screw the wing-nut.
Environmental conditions
do not expose the wall chaser to rain, ice or snow;
prevent water or any other liquid from coming into
contact with the electrical parts of your machine;
do not use the wall chaser in explosive
atmospheres, for instance flammable liquids, gas or
dust. The electric wall chaser produces sparks
which can ignite fumes, dust or smoke.
O
Op pe er ra at ti in ng g I In ns st tr ru uc ct ti io on ns s
After having followed the instructions given in the previous
Preliminary operations paragraph, proceed as follows in
order to perform the cut.
Warning: do not touch any moving parts of
your wall chaser, in particular the blade, when
operating.
switch the vacuum cleaner on;
locate the position of the groove. Position the wall
chaser, switch it on and press on the handles letting
the blades penetrate into the work piece;
pull the machine toward you to perform the cut.
Your wall chaser is intended to perform straight
cuts only;
for your safety, hold the wall chaser with both
hands as shown in figure 3 and 4;
cutting materials containing wood, cork, rubber,
foam polystyrene can result in problems moving
forward the machine. If you have this kind of
problems, stop cutting and remove all materials
listed before and proceed with cutting operations. If
you cannot remove these materials, stop cutting
and cut in another position;
when you complete the cut, switch off your wall
chaser and wait till the blade comes to a complete
stop.
Watch out! The blade and the cutting area can be
very hot and cause severe burns.
We recommend to use a wooden lath that helps performing
straight cuts.
Electronic devices
Your wall chaser is equipped with a CARDI multifunction
electronic device that includes a soft-start and an electronic
clutch:
the soft-start allows the motor to start gradually,
reducing peak current that occurs when you switch
the motor on, helps you when you begin cutting,
allowing gradual blade rotation and avoiding jerks
at the operator’s arm. The soft-start allows you to
use your wall chaser connected to household
outlet;
the electronic clutch cuts off power to the motor in
case of excessive overload, increasing the operator
safety and preventing damage to the motor. When
the overload is over, the device gives back power to
the motor that begins working again;
if the electronic clutch operates frequently means
that the wall chaser is not used properly. Possible
causes can be a not suitable forward speed, an
excessive friction between the blade-side and the
material, excessive cutting depth. In these cases,
stop cutting and let the machine turn with no load
for some seconds, helping the motor cool down.
M
Ma ai in nt te en na an nc ce e - - S Se er rv vi ic ce e - - W Wa ar rr ra an nt ty y
Periodic maintenance
at the end of the work, after having removed the
blade, blow compressed air inside the rotating
motor in order to remove dust and powder. Do this
operation wearing protective goggles;
before starting any other cleaning, maintenance or
lubrication operation make sure that the wall chaser
is unplugged;
keep your wall chaser clean and dry, in particular its
handles and its moving parts;
never use solvents or other harsh chemicals for
cleaning your wall chaser;
after use put your wall chaser in a dry, safe place
inaccessible to children place;
gears are lubricated by lubricating oil and grease
which are suited for any external temperature. You
don’t have to check the oil level or to fill it up.
always unplug the wall chaser during check or
blade replacement;
never unplug the wall chaser by pulling the cord;
inspect often the power cable and extension cords,
making sure that they don’t have any damage like
cuts, abrasions or exposed wires. If you find a
damage, ask to a CARDI authorized service centre
for replacement;
do not use the wall chaser with damaged
components or with malfunctions, in particular when
the switch doesn’t work properly. In these cases,
ask a CARDI authorized service centre for
replacement.
Service
after 250 hours of work, bring your wall chaser to a
CARDI authorized service centre for periodical
check;
any repairing on your wall chaser must be carried
out by CARDI authorized service personnel only.
Ask your dealer for the list of the CARDI authorized
service centres;
your machine's serial number is stamped on the
machine or printed on the data plate as shown in
figure 7;

9 English

use original CARDIspare parts only.
Warranty
Your product is under CARDI warranty for 24 months,
starting from the date of purchase. This warranty is against
faulty workmanship, flaws in material and design problems.
The warranty covers free components replacement,
manpower needed for replacement and wearing materials
such as oil and lubricants if intact before the repairing
operation. The warranty doesn't cover the replacement of:
components of the product replaced or modified by
people not authorized by CARDI;
components damaged by carelessness, not
suitable use or overload;
components of products from which safety devices
have been removed;
worn out wearing parts replaced during repair.
This warranty does not apply to products that have been
damaged by carelessness like water entering the wall
chaser, lack of periodic cleaning and maintenance, damage
of the threaded components or the spindle etc.
The life of wearing parts is variable depending on using time
and the kind of job they are used for. Examples of wearing
parts are: cables, switches and plugs, brushes, armatures,
clutch plates, ball and roller bearing not in oil, sealing rings,
transmission spindles, filters, etc.
If during repairing under warranty, a wearing part is worn
and this can affect the safety and the operation of your
product, the customer is asked to pay for the replacement of
these components not under warranty. If the customer
refuses this, no repairing operation will be carried out.
The warranty covers free replacement of components which
are defective due to wrong manufacturing or assembly, if the
product is brought to an authorized service centre and if:
the product is together with a purchasing document
stating when the product has been purchased.
Valid purchasing documents are invoices or
delivery certificates including serial numbers;
maintenance operations have been carried out
every 250 working hours, replacing the worn
wearing parts;
no unauthorized people have operated on the
product;
the product has not been misused and it has been
used accordingly with the directions given in this
user manual;
all safety directions have been followed.
Your CARDIproduct is not under warranty if:
the product has been serviced by people not
authorized by CARDI.
damages are due to incorrect use and/or
carelessness. Dents due to drops or strokes will be
considered evidence of carelessness;
damages have been caused by mechanical or
electrical overload;
damages have been caused by water, mud or any
other liquid entering the product.
When your product is under warranty, in some cases, for
example when CARDI authorized service personnel think
the repairing is too expensive to be carried out, the free
substitution of the product is possible. In addition, the
substitution under warranty is provided after two fruitless
reparation attempts and after the authorization of a CARDI
service manager. In case of substitution, the customer is,
usually, requested to pay for the worn wearing parts of the
product that has been replaced.
User-replaceable components
No components of your CARDI product can be replaced by
the user. Replacement must be carried out by CARDI
authorized personnel only.
CARDI service centres - Address list:
Ask your dealer for a CARDIservice centres address list.
P
Pa ac ck ka ag ge e C Co on nt te en nt ts s
For the list of contents refer to the Spare Parts List, specific
for your model, located in the package together with this
manual.
Disposal of the product
The symbol on the left, that you can find on the product or on its packaging indicates that this product may not be treated as
household waste. At the end of its life the products must be handed over to the applicable collection point for the recycling of
electrical and electronic equipment.
Be sure that this product is disposed correctly. You will help prevent potential negative consequences for the environment and
human health.For more detailed information about what to do when your product doesn't work and is not fixable, contact the dealer
where you did purchase the product.
Your product has been introduced newon the market afterAugust13
th
2005.
This manual is subject to modifications without notice.
WARNING:
THE MANUFACTURER DECLINES ALL RESPONSABILITY
IN CASE OF NO RESPECT OF THE ABOVE WRITTEN
"SAFETY AND OPERATING INSTRUCTIONS".


Español 10

Su ranuradora de pared CARDI es una herramienta eléctrica diseñada para realizar
ranuras en materiales similares a la piedra, como el hormigón reforzado, el ladrillo, la
mampostería, la piedra natural, utilizando exclusivamente cuchillas de punta de diamante
soldadas con láser.
Advertencia: NO utilice cuchillas de sierra circulares u otro tipo de cuchillas no
soldadas con láser. Si no aplica esta advertencia podrá dar lugar a daños
personales graves (fig. 8 y 9).
N
No or rm ma as s d de e s se eg gu ur ri id da ad d g ge en ne er ra al le es s
¡ADVERTENCIA! Lea todas las instrucciones. Si no aplica
todas las instrucciones indicadas más abajo, podrá dar lugar
a electrocuciones, incendios o daños graves. El término
"herramienta eléctrica" en todas las advertencias indicadas
más abajo se refiere a su herramienta eléctrica operada por
cable (de cable) o por baterías (inalámbrica).
GUARDE ESTAS INSTRUCCIONES
1) Zona de trabajo
a) Mantenga la zona de trabajo limpia y bien
iluminada. Las zonas oscuras y en desorden
invitan a accidentes.
b) No utilice herramientas eléctricas en entornos
explosivos, por ejemplo, en presencia de
líquidos inflamables, gases o polvos. Las
herramientas eléctricas crean chispas que pueden
incendiar el polvo olos humos.
c) Mantenga a los niños y a las personas que lo
rodean alejados mientras utiliza una
herramienta eléctrica. Las distracciones podrán
hacer que pierda el control.
2) Seguridad eléctrica
d) Las tomas de la herramienta eléctrica deben
corresponder al enchufe. No cambie nunca la
toma de ningún modo. No utilice ningún
adaptador con herramientas eléctricas a tierra.
Las tomas no modificadas y el uso de los
correspondientes enchufes reducirán los riesgos
de electrocuciones.
e) Evite el contacto de su cuerpo con superficies
a tierra como las tuberías, los radiadores, las
series y los refrigeradores. Existen más riesgos
de electrocución si su cuerpo está a tierra.
f) No exponga las herramientas eléctricas a la
lluvia o a las condiciones húmedas. La
introducción de agua en una herramienta eléctrica
aumentará los riesgos de electrocuciones.
g) No tire del cable. No utilice nunca el cable para
transportar, empujar o desconectar la
herramienta eléctrica. Mantenga el cable
alejado del calor, del aceite, de los bordes
afilados o de las piezas móviles. Los cables
dañados o doblados aumentarán el riesgo de
electrocuciones.
h) Cuando opere con una herramienta eléctrica en
el exterior, utilice una alargadera adecuada
para su uso en exteriores. El uso de un cable
adecuado para el exterior reducirá el riesgo de
electrocuciones.
3) Seguridad personal
i) Permanezca atento, observe lo que hace y
utilice el sentido común cuando opere una
herramienta eléctrica. No utilice una
herramienta eléctrica cuando esté cansado o
bajo el efecto del alcohol o las drogas. Un
momento de inatención mientras opera las
herramientas eléctricas podrá dar lugar a daños
personales graves.
j) Use un equipo de seguridad: lleve siempre
protección visual. El equipo de seguridad comola
máscara antipolvo, el calzado antideslizante, los
cascos o la protección acústica reducirá los daños
personales.
k) Evite un arranque incidental. Compruebe que el
interruptor se encuentra en la posición de
apagado antes de conectar la herramienta. El
transporte de las herramientas eléctricas con el
dedo ubicado en el interruptor o la conexión de las
mismas con el interruptor encendido da lugar a
accidentes.
l) Retire cualquier llave de ajuste o banco antes
de encender la herramienta. Un banco o una
llave que se haya dejado unida a una pieza
giratoria de la herramienta eléctrica podrá dar lugar
a daños personales.
m) No se estire demasiado. Mantenga una
estabilidad y un equilibrio adecuado en todo
momento. Esto le permitirá controlar mejor la
herramienta eléctrica en condiciones imprevistas.
n) Vístase correctamente. No lleve ropa suelta ni
joyas. Mantenga su cabello, la ropa y los
guantes alejados de las piezas móviles. La ropa
suelta, las joyas y los cabellos largos podrán
quedar atrapados en las piezas móviles.
o) Si se suministran dispositivos para la conexión
del sistema de extracción de polvo y de los
sistemas de recogida, compruebe que éstos
estén conectados y se utilicen correctamente.
El uso de estos dispositivos pueden reducir los
peligros relacionados con el polvo.
p) Utilice las asas auxiliares suministradas con la
herramienta. La pérdida de control puede
provocar daños personales.
4) Uso y cuidado de la herramienta eléctrica
q) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica adecuada para su
aplicación. La herramienta eléctrica adecuada
realizará el trabajo mejor y de forma más segura a
la velocidad para la cual fue diseñada.
r) No utilice la herramienta eléctrica si el
interruptor no la enciende o no la apaga.
Cualquier herramienta eléctrica que no pueda
controlarse con el interruptor es peligrosa y deberá
repararse.
s) Desconecte la toma de cualquier fuente de
alimentación antes de realizar cualesquiera
ajustes, cambiar accesorios o almacenar las
herramientas eléctricas. Dichas medidas de
seguridad preventivas reducirán el riesgo de
arrancar la herramienta eléctrica de forma
accidental.
t) Guarde las herramientas eléctricas apagadas
fuera del alcance de los niños y no permita que
las personas que no estén familiarizadas con

11 Español

éstas o con las presentes instrucciones puedan
operar la herramienta eléctrica. Las herramientas
eléctricas son peligrosas en manos de usuarios no
formados.
u) Mantenga las herramientas eléctricas.
Compruebe si existen fallos de alineación,
doblajes de piezas móviles, roturas de piezas o
cualquier otro estado que pueda afectar al
funcionamiento de la herramienta eléctrica. si
presenta daños, haga que se repare su
herramienta eléctrica antes de volver a utilizarla.
Muchos accidentes se deben al uso de
herramientas eléctricas que no han sido
debidamente mantenidas.
v) Mantenga las herramientas de corte limpias y
afiladas. Las herramientas de corte debidamente
mantenidas con bordes afilados tienen menos
probabilidades de doblarse y son más fáciles de
controlar.
w) Utilice la herramienta eléctrica, los accesorios y
las brocas de las herramientas, etc. de
conformidad con las presentes instrucciones y
del modo previsto para dicho tipo específico de
herramienta eléctrica, teniendo en cuenta las
condiciones de trabajo y el trabajo que va a
realizar. El uso de la herramienta eléctrica en
operaciones distintas a las previstas podría dar
lugar a una situación peligrosa.
5) Reparaciones
x) Lleve su herramienta eléctrica a un técnico de
reparaciones cualificado para que la repare
utilizando piezas de recambio idénticas. Esto
garantizará la seguridad del correcto
mantenimiento dela herramienta eléctrica.
Normas de seguridad adicionales para las ranuradoras
de pared
Lleve
siempre
gafas de
seguridad
Lleve
siempre
guantes de
seguridad
Lleve
siempre
protección
acústica
Lleve
siempre
calzado de
seguridad
Lleve
siempre
una
máscara
antipolvo
I
In ns st tr ru uc cc ci io on ne es s p pr re ev vi ia as s a al l u us so o
Lea detenidamente los datos indicados en la
ficha de Datos técnicos que encontrará en el
paquete suministrado junto con su producto.
En el siguiente texto, las ilustraciones se identificarán
mediante números, y los detalles de cada ilustración se
indicarán mediante letras. Las ilustraciones se describen en
las primeras páginas del presente manual de usuario.
Suministro eléctrico
Cables de extensión
cuando tenga que operar con su ranuradora de
pared lejos de un enchufe, podrá utilizar un cable
de extensión. Si lo utiliza, compruebe que la
sección del cable sea adecuada;
el cable de extensión (formado por el cable, la toma
y el enchufe) deberá ser adecuado para un uso en
exteriores. Será mejor si el cable está hecho de
goma y si es de tipo H07RN-F;
siga el gráfico indicado en la figura 14 del presente
manual para elegir la sección adecuada de los
conductores;
si utiliza más de un cable de extensión, compruebe
que cada cable en cada cable de extensión cuenta
con una sección inferior al valor indicado en la
gráfica de la ilustración 14, teniendo en cuenta el
largo total de los cables de extensión;
recuerde que cuanto más largo sea el cable de
extensión, mayor será la caída de voltaje. Esto da
lugar a una pérdida de rpm y por consiguiente, el
enfriado y la pérdida de alimentación mientras
opera su ranuradora de pared. No utilice cables de
extensión si tiene que operar demasiado lejos del
enchufe de electricidad.
Operaciones preliminares
Para preparar su ranuradora de pared de cara a su
funcionamiento, proceda tal y como se indica a continuación
y compruebe antes de empezar que su máquina está
desconectada.
fije el asa B (figura 1) en una de las dos posiciones
posibles. Para cambiar la posición del asa, afloje el
perno de ala, cuando el asa no esté introducida y
gírelo (véase la figura 6). Antes de apretar el perno
de ala, compruebe que el asa se introduce (las
clavijas deberán pasar por los orificios). Antes de
operar, compruebe que el asa está correctamente
apretada;
Advertencia: si no utiliza las asas principales y
auxiliares, podrá dar lugar a una pérdida de
control de su ranuradora de pared y conllevar
daños personales graves.
conecte una aspiradora industrial a la ranuradora
de pared siguiendo las instrucciones dadas en el
párrafo de Extracción de polvo;
introduzca las cuchillas de conformidad con las
instrucciones indicadas en el párrafo Montaje o
sustitución de la cuchilla;
cuando se encuentre disponible, fije la profundidad
de corte de conformidad con el párrafo Fijación de
la profundidad de corte.
Interruptor de ENCENDIDO/APAGADO
Véase la figura 5 para entender el modo de utilizar el
interruptor (figura 2 E).
Su interruptor está equipado con un dispositivo de bloqueo
de seguridad. Con este dispositivo, puede encender el
motor sólo cuando siga la etapa I y la etapa II, tal y como se
muestra en la figura 5. Esto evita que la ranuradora e pared
se arranque de forma accidental.
Advertencia: tras apagar, la máquina no se
detendrá de inmediato.
Comprobaciones y precauciones para
evitar daños estructurales y daños en
objetos
Antes de empezar su actividad de corte, hable con el
gerente de construcción o el capataz de obra para
comprobar que las operaciones de corte no:
conllevarán ningún daño a la estructura del edificio
y no cambiarán las características estructurales de
la construcción;
dañarán ninguna tubería de agua o gas ni ningún
circuito eléctrico.


Español 12

Selección de la cuchilla
Su ranuradora de pared Cardi ha sido diseñada para
realizar ranuras en materiales de construcción como el
hormigón, el hormigón reforzado, el ladrillo, la mampostería,
la piedra natural, las tejas, etc. utilizando cuchillas de
diamante soldadas por láser (figura 8 y 9).
Advertencia: NO utilice cuchillas de sierra
circulares u otro tipo de cuchillas no soldadas con
láser. Si no aplica esta advertencia podrá dar
lugar a daños personales graves. Véanse las
figuras 8 y 9.
Consulte con su proveedor acerca de la cuchilla más
adecuada para su aplicación. Podrá montar en su máquina,
en función de su modelo, 2 ó 3 cuchillas. Véase la ficha de
Datos técnicos que encontrará en el paquete para ver los
límites de dimensiones de las cuchillas. La cuchilla debe
tener una velocidad máxima de giro (suministrada por el
fabricante de la cuchilla), superior a la velocidad máxima de
giro del eje de su ranuradora de pared, mostrada en la
placa de datos (véase la figura 7).
Utilice cuchillas con un diámetro, orificio de eje y velocidad
de giro compatibles con su modelo específico de ranuradora
de pared. El uso de cuchillas con dimensiones inadecuadas
provocará un fallo de alineación, vibraciones, giro irregular y
pérdida de control, provocando daños graves.
Compruebe la cuchilla antes del uso. No utilice cuchillas
dañadas.
Montaje de la cuchilla y fijación del ancho
de corte
Antes de montar o de sustituir las cuchillas, compruebe que
la ranuradora de pared está desconectada. Para el montaje
o la sustitución de las cuchillas, proceda del siguiente modo,
observando la figura 10:
retire la cubierta de protección aflojando los
tornillos con un destornillador (10/A);
afloje y retire la tuerca de apriete de la cuchilla,
utilizando la llave Allen suministrada. A
continuación, retire la pestaña. Véase la figura
10/B;
retire las arandelas espaciadoras (10/C);
introduzca las cuchillas, colocando las arandelas
espaciadoras entre ellas (véase las figuras 10/D y
10/E). Podrá fijar el ancho de corte posicionando
un número distinto de espaciadores entre las
cuchillas. En función de su modelo, podrá montar 2
ó 3 cuchillas;
cuando las cuchillas y TODOS los espaciadores
han sido colocados, una la pestaña (10/F);
apriete la cuchilla apretando el tornillo y
comprobando que las cuchillas estén apretadas
con firmeza (10/G);
Advertencia: antes de operar, compruebe
siempre que las cuchillas están apretadas con
firmeza.
una la cubierta de protección y apriete todas las
tuercas (10/H y 10/I);
Extracción de polvo
Su ranuradora de pared está equipada con un sistema de
extracción de polvo: utilice la máquina con un extractor de
polvo adecuado. Conecte una aspiradora industrial al
conector D comprobando que la aspiradora es adecuada
para el polvo fino.
Apriete de la pieza de trabajo y tamaño de
la pieza de trabajo
si el objeto de trabajo es un bloque que no forma
parte de una estructura, apriételo para evitar que
se mueva;
evite que la pieza de trabajo se levante, se mueva
o se caiga mientras corte.
Fijación de la profundidad de corte
Algunos modelos permiten que el usuario pueda fijar la
profundidad de corte. Esto se lleva a cabo girando el
dispositivo indicado en la figura 12.
Afloje y retire el perno de ala;
Introduzca el perno de ala en una de las
posiciones;
Apriete el perno de ala.
Condiciones del entorno
no exponga la ranuradora de pared ante la lluvia, el
hielo o la nieve;
evite que el agua o cualquier otro líquido entre en
contacto con las piezas eléctricas de su máquina;
no utilice la ranuradora de pared en entornos
explosivos, por ejemplo, con líquidos inflamables,
gas o polvo. La ranuradora de pared emite chispas
que pueden incendiar humos o polvos.
I
In ns st tr ru uc cc ci io on ne es s d de e f fu un nc ci io on na am mi ie en nt to o
Tras haber seguido las instrucciones dadas en el párrafo
anterior Operaciones preliminares, proceda tal y como se
indica a continuación para realizar el corte.
Advertencia: no toque ninguna pieza en
movimiento de su ranuradora de pared, y en
concreto la cuchilla, cuando opere con ella.
encienda la aspiradora;
localice la posición de la ranura. Coloque la
ranuradora de pared, enciéndala y pulse en las
asas para que las cuchillas puedan penetrar en la
pieza de trabajo;
tire de la máquina hacia usted para realizar el
corte. Su ranuradora de pared está prevista para
realizar exclusivamente cortes rectos;
para su seguridad, sostenga la ranuradora de
pared con ambas manos, tal y como se indica en la
figura 3 y 4;
el corte de materiales que incluyan madera, corcho,
goma, poliestireno de espuma, pueden conllevar
problemas al mover hacia delante la máquina. Si
registra este tipo de problemas, deje de cortar y
retire todos los materiales alistados previamente y
proceda a continuación con las operaciones de
corte. Si no puede retirar estos materiales, deje de
cortar y corte en otra posición;
cuando haya completado el corte, apague su
ranuradora de pared y espere hasta que la cuchilla
se detenga al completo.
¡Preste atención! La cuchilla y la zona de corte
podrán estar muy calientes y provocar quemaduras
graves.
Le aconsejamos que utilice una cuña de madera para que le
ayude a realizar cortes rectos.
Dispositivos electrónicos
Su ranuradora de pared está equipada con un dispositivo
electrónico multifunción que incluye un arranque suave y un
embrague electrónico:
