CARLO GAVAZZI BACC-KEYPAD-DC-U User manual

BACC- EYPAD-
DC-U
Instruction
Manual
NGLISH
Read carefully the instruction man-
ual. If the instrument is used in a
manner not specified by the produc-
er, the protection provided by the
instrument may be impaired. Maintenance:
make sure that the connections are correctly
carried out in order to avoid any malfunctioning
or damage to the instrument. To keep the
instrument clean, use a slightly damp cloth; do
not use any abrasives or solvents. We recom-
mend to disconnect the instrument before
cleaning it.
n SUPPLY SPECIFICATIONS
Power supply 9-17 V DC. Current consump-
tion Max. 100 mA.
n DUPLINE®SPECIFICATIONS
Voltage 8.2 V. Maximum Dupline®voltage 10
V. Minimum Dupline®voltage 4.5 V.
Maximum Dupline®current 2 mA.
n GENERAL SPECIFICATIONS
Address assignments/channel program-
ming If it is used with the SH2W B24 the
address assignment is automatic: the controller
recognises the module through the SIN
(Specific Identification Number) that has to be
inserted in the SH tool. If it used with the BH8-
CTRLX-230 the channels are fixed, cannot be
altered, see channel table. Indications 3 L Ds,
one yellow and two dual colour red/green
L Ds. The behaviour of the three L Ds is user
configurable. Built-in buzzer. Degree of pro-
tection IP 67. Operating temperature -15° to
60°C (+5° to 140°F). Storage temperature -
30° to 80°C (-22° to 176°F). Humidity (non-
condensing) 100%. Number of wires 4-wire
cable, 8 m length. Approvals C .
n MODE OF OPERATION
BACC-K YPAD-DC-U is a flexible keypad for
applications in very different fields: when it is
working properly the yellow L D is lit (the left
one). If the keypad is activated typing a con-
firmed code (code followed by #, e.g. 1234#),
the yellow and the green L Ds are lit for the
activation time and the buzzer replies with two
short beeps. If the code is not confirmed, the
red L D is lit shortly and the buzzer replies with
a short and a long beep. Additionally the
buzzer, the green and the red L Ds can be acti-
vated directly by programming them with the
configuration software. If 4 wrong codes are
typed in a row, the keypad will be blocked for 1
minute (red L D flashing). After this minute,
new attempts can be made. The access codes
are stored in the memory positions from 1 to 28.
The pre-programmed code is 1234 for pos 1.
Codes can be programmed/changed or delet-
ed by using the MasterCode (MC): the MC is by
default 4711.
Codes – overview - BACC- EYPAD-DC-U
The codes may contain numbers from 0-9 and
they can be any length up to 8 digits.
SIN 255.255.255/999.999SIN 255.255.255/999.999
MANUAL BACC- EYPAD-DC-U V2 code 15-029-594 / 270314 http://www.carlogavazzi.com/ CARLO GAVAZZI
Programming the user codes 1) Key in the
MC and # (green L D is lit). 2) Key in the pos nr
and # (from 1 to 28, yellow and green L Ds are
lit). 3) Key in the code and # (from 1 to 8 digits).
For more codes repeat from step 2. xit pro-
gramming mode by pressing #. You may also
wait 10 seconds which is the time-out period
that exits programming. xample:
4711#2#345678# followed by #. The code
345678 is now active, placed in pos 2.
Changing a code Follow the above – just over-
write the code. xample: 4711#2#897# fol-
lowed by #. The code 897 is now active, placed
in pos 2. The old code is deleted (overwritten).
Deleting a code Follow the above. In step 3
just press # - then the key is deleted. xample:
4711 # 2 # #. The code in place 2 is now deleted.
Delete all codes Key in the MC# 2500# - all
user codes in positions 1-28 are then deleted.
xample: 4711# 2500#. All user codes are now
deleted. Exit the programming mode Timeout
is 10 sec. Programming mode will automatical-
ly exit 10 sec after the last key is pressed.
Alternatively press #. Advanced options in the
BACC- EYPAD-DC-U eypad The advanced
options are stored in a second memory area
from location 01 to location 06. These memory
locations are accessed by using the Service
Code (SC). These locations contain the config-
uration setup, and should only be altered by a
skilled installer. The default values are:
Servicecode (SC) 12347890, placed in loca-
tion 01. Mastercode (MC) 4711, placed in
location 00. Short overview The MC is for pro-
gramming/deleting/changing the user codes.
MC gives access to the normal memory posi-
tions 1-28, where the user code is placed. SC
gives additional access to the extended mem-
ory locations 01 to 06, in order to configure the
keypad. As default (can be modified – see
explanation 4 below), the entering of the SC
must be done within a time-out of 10 sec-
onds after power-on. After having used the
SC once, you may continue modifying con-
figurations until the last # is pressed, or
time-out expires.
Example You want to change both the SC and
the MC. Apply power to the keypad. Within 10
seconds, type the SC and modify the SC as
described in the examples below. The green
L D is still lit. Modify the MC as described in
the examples below. Now the keypad has new
SC and MC. Press #, this exits the program-
ming mode (or wait 10 seconds). Reset Power
ON, SC # 0250 # - The keypad is set back to
factory default.
Examples (Assuming the SC is 12347890).
Example 1 Changing the MC to 47889: Power
ON, 12347890#00#47889##. Example 2
Changing the SC to 151618: Power ON,
12347890#01#151618#151618##. Example 3
Reset the keypad to factory defaults: Power
ON, 12347890#0250##. Example 4 Changing
the MC (mastercode) to 5643, and the SC (ser-
vicecode) to 1357: Power ON,
12347890#00#5643#01#1357#1357##.
See the function codes in the table
“Configuration of the Keypad”.
1) Explanation to table location 02. LED indi-
cation (default = 31) There are three L Ds on
the keypad, a yellow and two dual colour L Ds,
where red is used for the middle one and green
for the one to the right. From default, the yellow
L D is lit when NORMAL mode is active (when
power is applied, and no keys are pressed).
When a key is pressed, the yellow L D blinks
(switches off momentarily), and the buzzer
beeps. ACTIV mode is the state when the key-
pad gives a response, e.g. when the correct
code is entered. By choosing other values in
the memory location 02, other L D combina-
tions can be achieved. The nn (table) and the
L D indication for NORMAL and ACTIV
(approved code) is as follows:
To achieve the wanted L D combinations, just
add together the values in the table above, and
insert this sum in location 02. Example 1 NOR-
MAL yellow and ACTIV yellow and green.
Values from the table, 01 + 10 + 20. Default in
location 02=31 (Add 01+10+20). (01= yellow
L D in NORMAL condition); (10= yellow L D in
ACTIV condition); (20= green L D in ACTIV
condition). ntering the value into the keypad:
power OFF, power ON, type SC#02#31##.
Example 2 NORMAL green and ACTIV red.
Values from the table, 02 + 40 = 42. ntering
the value into the keypad: power OFF, power
ON, type SC# 02# 42##. Example 3 NORMAL
nothing and ACTIV yellow. Values from the
table, 00 + 10 = 10. ntering the value into the
keypad: power OFF, power ON, type
SC#02#10##. 2) Explanation to location 03.
Time duration of output address B3 (Default
= 3 seconds) When the bell button () is
pressed and released, the output address B3 is
active for a time period defined in location 03.
Changing the value gives other time values
from 1 to 99 seconds. If the value written is 00,
the button acts as a toggle switch; first time
pressed, B3 is ON, next time pressed B3 is
OFF. xamples: (see * above for entering the
SC). Output active for 7 seconds: SC#03#07##.
Output acting as a toggle switch: SC#03#00##.
3) Explanation to location 04. Duration of
address B4 output time (Default = 5 seconds)
When a correct entry code is typed, the B4 is
active for a time period defined in location 04.
This time period can be altered from 1 to 100
seconds, or from 1 to 99 minutes. ntering a
value from 1 to 100 results in delays between 1
and 100 seconds. ntering a value between
101 and 199 results in delays between 1 and 99
minutes. ntering 0 results in toggle switching.
Examples You want an output that is active for
3 seconds: SC#04#3##. You want an output
that is active for 15 minutes: SC#04#115##.
Use default value for smart-house applica-
tions. 4) Explanation to location 05. Buzzer,
toggle, SC, output B4 Default 05=00: Buzzer
on and all other in off mode.
To achieve numerical value, just add the values
in the table. .g. buzzer on, toggle mode and
output (B4) inverted, just add 0, 2 and 8 (=10).
Buzzer The internal buzzer makes a sound in
different situations when the address is OFF.
When this address is ON, the buzzer is silent in
all situations. Toggle mode The output (B4) is
normally OFF. When the accepted code is
entered, the output goes on for the time period
defined in location 03. If toggle mode is set to
‘ON’, any codes selected with 8-digit numbers
will set the output B4 ‘ON’ until next time a
code is accepted. All other codes will give a
timed output. In smart-house applications, set
this value to ‘OFF’. SC: Power ON/OFF func-
tion If this is set to ‘ON’, the SC can be entered
without having the need of powering off the
keypad. If set to ‘OFF’, the keypad must be
powered OFF before the SC is entered. Output
(B4) inverted By default, the output is normal-
ly OFF. When a code is accepted, the output
will switch ON for a time period, and back OFF
again when the time expires. (Set in location
04). If wanted, the output can be inverted by
adding the value ‘8’ to the location 05. In
smart-house applications, leave this value as
‘normally OFF’! Examples Buzzer ON, toggle
mode ON and output inverted is wanted:
Buzzer=0, toggle=2 and inverted output =8.
Write the sum (0+2+8=10) in location 05
SC#05#10##. For smart-house use, buzzer is
ON, and the possibility to change SC without
powering off the keypad is wanted: Buzzer=0
and SC=4. Write the sum (0+4=4) in location
05: SC#05#04##. 5) Explanation to pos 06.
Programming of the behaviour of the out-
puts B3 and B4 Default 04 = 29 The two out-
puts act in the following two manners: 1) By
default, the output B4 is activated whenever a
code is accepted. It does not matter in which
position the code is placed. xample: the
entrance codes for three family members are
placed in locations 02, 03 and 04. A housemaid
has a code placed in position 05. All codes
accepted will activate address B4 for a time
period. 2) By default, the bell key (), when
pressed, will activate output B3 for the time
period set in location 03. A value between 1
and 28 can be placed in location 06.
Depending of the value, one of the two
addresses (B3 or B4) will activate, according to
the code’s position in the code list. Let us
assume that you have codes placed in position
01, 02, 03, 07, 14 and 21 of the code list.
Normally, all these codes will activate address
B4. The address B3 will give an output when
the bell key is pressed. You want, for some rea-
son, to differ between the persons accessing
the building. Solution Select two areas in the
user codes, and put the codes for the users
who have access to one part of the building in
one half of the code area, and the other codes
for the users in the other code area. Then select
the ‘diversion line’ in the code list by entering
the wanted number in the location 06. In the
above example, if the number selected is 12,
the codes below position 12 will activate
address B4, and the codes from position 12
and up will activate address B3. The keypad
will differ the two entries by sounds: 2 short
beeps for the ‘low’ positions, and 1 short beep
for the ‘high’ positions. xample The house-
maid is not allowed to access the basement.
Therefore the zone alarm is active in the base-
ment. When any of the three members of the
family enters the house, the alarm for the whole
house is disarmed. When the housemaid enters
her code, the alarm for the basement zone is
still active. How to achieve this The house-
maid’s code is placed as a code in second part
of codes entered, e.g. in pos. 19. As you have
28 places for codes all in all (as shown in the
table ‘Codes – overview’), you can select that
e.g. the last 10 places give access to the whole
house, except for the basement. The codes
from position 1 to 18 (low) will arm and disarm
the full alarm system. The codes placed from
position 19 to 28 (high) will disarm the alarm,
but the zone alarm for the basement is still
active. Configuring the keypad for this exam-
ple Write the value 18 in location 06:
SC#06#18## This will activate output B4 for
codes placed in position 1-18, and output B3
for codes placed in position 19-28.
Attach here the label
Write here the location
Pos Code Name Pos Code Name
11234 15
2 16
3 17
4 18
5 19
6 20
7 21
8 22
9 23
10 24
11 25
12 26
13 27
14 28
Wire Colour
eypad –
Inst Function Description
Red + 12 V DC Supply, 9-17 V/ max.
40 mA
Black 0 V, GND Supply negative
Yellow D + Dupline®bus positive
Blue D - Dupline®bus negative
Address Function
B3 Active for a time period after the ‘’
key is released
B4 Active for a time period when cor-
rect code is entered
B5 Address of red L D
B6 Address of green L D
B7 Address of buzzer
Configuration of the eypad:
Overview and options by the SC (servicecode) Programming
ey in SC followed by # etc.
Location Factory
default Function Description Programming New value
00 4711 Mastercode (MC) 00# nnnnnnnn#
01 12347890 Servicecode (SC) 01#
nnnnnnnn#
nnnnnnnn#
(must be typed
twice)
02 see131 L D settings Yellow in normal mode,
Yellow and green when
code is OK 02# nn #
03 see23Output time for
address B3 Address B3 time for
‘’ (bell) key 03# 0=toggle, n in
sec
04 see35Output time for
address B4 Code valid output
address B4 04# 0=toggle, n in
sec/min
05 see40Setting of
functions
Variables for buzzer,
toggle, SC and
output 05# nnn #
06 see529 Activation of out-
put for user codes Output for bell (29),
codes >xx 06# nn#
Value in nn Yellow LED Green LED Red LED
NORMAL 01 02 04
ACTIV 10 20 40
Value of NN ON OFF
Buzzer 0 1
Toggle mode, (for 8 digit codes) 2 0
SC: Power on/off function 4 0
Output (B4) inverted 8 0
Installing your new BACC- EYPAD-DC-U
keypad
BACC- EYPAD-DC-U connected to the
BH8-CTRLX-230
Addresses used by the keypad (Fixed
addresses, cannot be altered).
MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594_MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594.qxd 28/03/14 14.39 Pagina 1

MANUAL BACC- EYPAD-DC-U V2 code 15-029-594 / 270314 http://www.carlogavazzi.com/ CARLO GAVAZZI

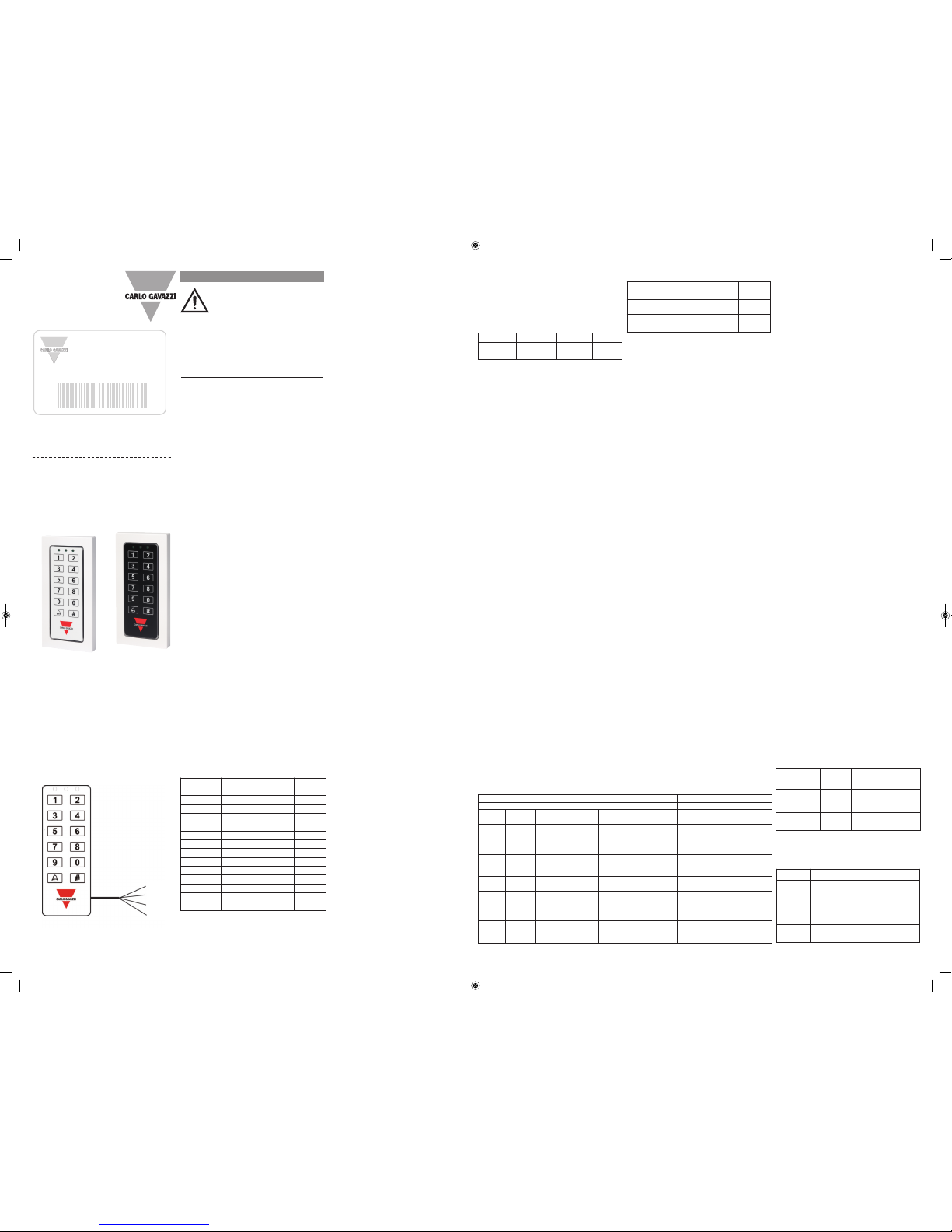

FRANÇAIS
Lire attentivement le manuel de l’u-
tilisateur. Si l’appareil est utilisé dans
des conditions différentes de celles
spécifiées par le fabricant, le niveau
de protection prévu par l’instrument
peut être compromis. Entretien: s’assurer que
les connexions sont réalisées correctement
dans le but d’éviter tout dommage ou dysfonc-
tionnement de l’appareil. Pour nettoyer l’instru-
ment, utiliser un chiffon humide; ne pas utiliser
d’abrasifs ou de solvants. Il faut déconnecter le
dispositif avant de procéder au nettoyage.
n CARACTÉRISTIQUES D’ALIMENTATION
Alimentation 9-17 V CC. Consommation de
courant 100 mA maxi.
n CARACTÉRISTIQUES DUPLINE®
Tension
8,2 V.
Tension Dupline®maxi
10 V.
Tension Dupline®min 4,5 V. Courant
Dupline®maxi 2 mA.
n CARACTÉRISTIQUES GÉNÉRALES
Attribution des adresses /programmation
des adresses Lorsqu'on utilise le relais de sor-
tie avec le contrôleur SH2W B24, l'attribution
des adresses est automatique: le contrôleur
reconnaît le relais grâce au code d'identifica-
tion spécifique (SIN) à saisir par l'utilisateur
dans le logiciel SH. Lorsqu'on utilise le relais de
sortie avec le contrôleur BH8-CTRLX-230 les
adresses sont fixes, impossible de les modifier
(cf. tableau des canaux ci-dessous).
Signalisation par 3 L D: une L D jaune et
deux L D bicolores rouge/verte. Le comporte-
ment des 3 L D est configurable par l'utilisa-
teur. Ronfleur incorporé. Indice de protection
IP 67. Température de fonctionnement -15° à
60°C. Température de stockage -30° à 80°C.
Humidité (pas de condensation) 100%.
Nombre de fils Câble 4-fils, longueur 8 m.
Homologations C .
n MODE DE FONCTIONNEMENT
BACC-K YPAD-DC-U est un pavé numérique
convivial, destiné à des applications dans les
domaines les plus variés. Dans des conditions
de marche normales, la L D jaune est allumée
(gauche). Lors de l'activation d'un code confir-
mé (code suivi de #: par exemple, 1234#), les
L D jaune et verte s'allument pendant la durée
d'activation et l'avertisseur émet deux bips
courts. n l'absence de confirmation, la L D
rouge s'allume brièvement et l'avertisseur émet
un bip long et un bip court. n outre, l'avertis-
seur et les L D verte et rouge peuvent être
directement activés en activant leurs adresses
correspondantes. Si un code erroné est saisi
quatre fois en suivant, le pavé numérique est
bloqué pendant une minute (clignotement de la
L D rouge). Après cette minute, vous pouvez
tenter de saisir un nouveau code. Les codes
d'accès sont mémorisés aux positions 1 à 28.
À la livraison, le code 1234 est programmé
en position 1. Les codes peuvent être pro-
grammés/modifiés ou supprimés à l'aide du
code maître (MC): le code maître par défaut est
4711.
Codes – vue d'ensemble - BACC- EYPAD-DC-U
Les codes peuvent contenir jusqu'à huit chiff-
res de 0 à 9.
BACC- EYPAD-
DC-U
Instruction
Manual
SIN 255.255.255/999.999SIN 255.255.255/999.999
Appliquer l'étiquette ici
Ecrivez ici l'emplacement
Programmation des codes d'utilisateur 1)
Saisissez le code maître, suivi de # (la L D
verte s'allume). 2) Saisissez le numéro de posi-
tion, suivi de # (1 à 28; les L D jaune et verte
s'allument). 3) Saisissez le code, suivi de # (1 à
8 chiffres). Pour configurer des codes supplé-
mentaires, répétez la procédure à partir de l'é-
tape 2. Pour quitter le mode de programmation,
appuyez sur #. Vous pouvez également attend-
re 10 secondes. Cette durée correspond à la
temporisation prévue pour quitter le mode de
programmation. xemple 4711#2#345678#
suivi de #. Le code 345678 est maintenant actif
et se situe en position 2. Modification d'un
code Suivez la procédure ci-dessus; écrasez
simplement le code. xemple 4711# 2# 897 #
suivi de #. Le code 897 est maintenant actif et
se situe en position 2. L'ancien code est sup-
primé (écrasé). Suppression d'un code Suivez
la procédure ci-dessus. À l'étape 3, appuyez
simplement sur #. La touche est alors suppri-
mée. xemple 4711# 2 # #. Le code situé en
position 2 est maintenant supprimé. Suppres-
sion de tous les codes Saisissez MC# 2500#:
tous les codes d'utilisateur en positions 1 à 28
sont alors supprimés. xemple 4711# 2500#.
Tous les codes d'utilisateur sont maintenant
supprimés. Quitter le mode de programma-
tion La temporisation est de 10 secondes. Le
mode de programmation s'éteint automatique-
ment dix secondes après l'activation de la der-
nière touche. À la place, vous pouvez appuyer
sur #. Options avancées du pavé numérique
BACC- EYPAD-DC Les options avancées
sont mémorisées dans une seconde zone de
mémoire, de la position 01 à 06. Ces positions
de mémoire sont accessibles à l'aide du code
de service (SC). Ces positions comprennent le
paramétrage de la configuration et ne doivent
être modifiées que par un installateur qualifié.
Par défaut, les valeurs sont les suivantes: Code
de service (SC) 12347890, en position 01.
Code maître (MC) 4711, en position 00. Bref
aperçu Le code maître sert à programmer/sup-
primer/modifier les codes d'utilisateur. Il donne
accès aux positions de mémoire normales 1 à
28, où se situent les codes d'utilisateur. Le
code de service donne en outre accès aux
positions de mémoire étendues 01 à 06, en vue
de la configuration du pavé numérique. Par
défaut (possibilité de modification –
cf. explication 4 ci-après), le code de service
doit être saisi dans un intervalle de 10
secondes après la mise sous tension. Après
avoir utilisé une fois le code de service, vous
pouvez continuer de modifier les configura-
tions jusqu'à ce que la touche # soit activée
pour la dernière fois ou jusqu'à ce que la
temporisation expire.
Exemple Vous souhaitez modifier le code de
service et le code maître. Mettez le pavé numé-
rique sous tension. Dans un intervalle de 10
secondes, saisissez le code de service et
modifiez celui-ci comme décrit dans les exem-
ples ci-après. La L D verte est toujours allu-
mée. Modifiez le code maître comme décrit
dans les exemples ci-après. Désormais, le
pavé numérique dispose d'un nouveau code
de service et d'un nouveau code maître.
Appuyez sur # pour quitter le mode de pro-
grammation (ou attendez 10 secondes).
Réinitialisation Mettez sous tension et saisis-
sez SC # 0250 #. Les réglages d'usine du pavé
numérique sont alors rétablis.
Exemples (en supposant que le code de servi-
ce est 12347890). Exemple 1 Modification du
code maître en 47889: mettez sous tension et
saisissez 12347890#00#47889##. Exemple 2
Modification du code de service en 151618:
Mettez sous tension et saisissez
12347890#01#151618#151618##. Exemple 3
Restauration des réglages d'usine du pavé
numérique: Mettez sous tension et saisissez
12347890#0250##. Exemple 4 Modification du
code maître en 5643 et du code de service en
1357: Mettre sous tension,
12347890#00#5643#01#1357#1357##.
Voir les codes de fonction dans le tableau
“Configuration du pavé numérique”.
1) Explication de la position de tableau 02,
indication par LED (Défaut = 31) Le pavé
numérique comprend trois L D: une jaune et
deux à double couleur (rouge pour la L D du
ne importance. xemple Les codes d'entrée
des trois membres d'une famille sont situés aux
positions 02, 03 et 04. Une aide ménagère a un
code situé en position 05. Tous les codes
acceptés activent l'adresse B4 pendant un cer-
tain temps. 2) Par défaut, la touche avec le
symbole de la cloche (), lorsqu'elle est enfon-
cée, active la sortie B3 pendant la durée définie
en position 03. Une valeur comprise entre 1 et
28 peut être entrée en position 06. Selon la
valeur, l'une des deux adresses (B3 ou B4)
s'active, conformément à la position du code
dans la liste des codes. Supposons que vous
avez des codes situés aux positions 01, 02, 03,
07, 14 et 21 de la liste des codes. Normale-
ment, tous ces codes activent l'adresse B4.
L'adresse B3 génère une sortie lorsque la tou-
che avec le symbole de la cloche est enfoncée.
Pour des raisons personnelles, vous souhaitez
distinguer les personnes qui ont accès à l'im-
meuble. Solution Sélectionnez deux groupes
parmi les codes d'utilisateur et répartissez les
codes des utilisateurs qui ont accès à une par-
tie de l'immeuble dans l'un des groupes et les
autres codes dans l'autre groupe. Sélectionnez
ensuite la «ligne de distinction» dans la liste
des codes en saisissant le numéro souhaité en
position 06. Dans l'exemple ci-dessus, si le
numéro sélectionné est 12, les codes en des-
sous de la position 12 active l'adresse B4, tan-
dis que les codes à partir de la position 12
incluse active l'adresse B3.Le pavé numérique
distingue les deux saisies par deux signaux
sonores différents: deux bips brefs pour les
positions «basses» et un bip bref pour les posi-
tions «hautes». Exemple L'aide ménagère ne
doit pas avoir accès à la cave. Aussi, l'alarme
locale est-elle active à la cave. Lorsque l'un des
autres membres de la famille rentre à la maison,
l'alarme est désactivée pour toute la maison.
Lorsque l'aide ménagère saisit le code, l'alarme
locale de la cave reste active. Pour ce faire,
procédez comme suit: Le code de l'aide
ménagère est situé dans le second groupe des
codes saisis (par exemple, en position 19). Vu
que vous disposez au total de 28 positions
pour les codes (comme indiqué dans le tableau
«Codes – vue d'ensemble», vous pouvez défi-
nir, par exemple, que les 10 dernières positions
donnent accès à toute la maison, exception
faite de la cave). Les codes des positions 1 à
18 (positions «basses») activent et désactivent
l'ensemble du système d'alarme. Les codes
des positions 19 à 28 (positions «hautes») dés-
activent le système d'alarme, mais l'alarme
locale de la cave reste active. Configuration
du pavé numérique selon cet exemple
Saisissez la valeur 18 en position 06:
SC#06#18##. Cela active la sortie B4 pour les
codes en positions 1 à 18, et la sortie B3 pour
les codes en positions 19 à 28.
15 minutes: SC#04#115##. Utilisez la valeur
par défaut pour les applications smart-
house. 4) Explication de la position 05, aver-
tisseur sonore, mode à bascule, code de
service, adresse de sortie B4 Défaut 05=00:
avertisseur activé et les autres fonctions en
mode inactif.
Pour obtenir la valeur numérique, il vous suffit
d'additionner les valeurs dans le tableau. Par
exemple, avertisseur activé, mode à bascule et
sortie (B4) inversée: additionnez 0, 2 et 8 (=10).
Avertisseur L'avertisseur interne émet un
signal sonore dans différentes situations
lorsque l'adresse est inactive. Lorsque cette
adresse est active, l'avertisseur reste silencieux
dans toutes les situations. Mode à bascule La
sortie (B4) est normalement inactive. Lorsque le
code accepté est saisi, la sortie est active pen-
dant la durée définie en position 03. Si le mode
à bascule est réglé sur ON (activé), tous les
codes sélectionnés à partir de nombres à huit
chiffres activent l'adresse de sortie B4 jusqu'à
ce qu'un prochain code soit accepté. Tous les
autres codes produiront une sortie temporisée.
Dans les applications smart-house, réglez la
valeur sur OFF (inactive). Code de service,
fonction avec mise sous/hors tension Si
cette fonction est réglée sur ON (active), le
code de service peut être saisi sans qu'il ne
soit nécessaire de mettre le pavé numérique
hors tension. Si la fonction est réglée sur OFF
(inactive), la pavé numérique doit être mis hors
tension avant que le code de service ne soit
saisi. Sortie (B4) inversée Par défaut, la sortie
est normalement inactive. Lors de l'acceptation
d'un code, la sortie s'active pendant un certain
temps et se désactive à l'expiration de cette
durée (valeur réglée en position 04). Si vous le
souhaitez, vous pouvez inverser la sortie en
ajoutant la valeur ‘8’ en position 05. Dans les
applications smart-house, laissez cette
valeur «normalement inactive» !
Exemples Pour avertisseur activé, mode à
bascule et sortie inversée: Avertisseur=0, mode
à bascule=2 et sortie inversée=8. Saisissez la
somme (0+2+8=10) en position 05:
SC#05#10##. n vue d'une application smart-
house, l'avertisseur est activé et vous souhai-
tez pouvoir modifier le code de service sans
devoir mettre le pavé numérique hors tension :
Avertisseur=0 et code de service=4. Saisissez
la somme (0+4=4) en position 05: SC#05#04##.
5) Explication de la position 06, programma-
tion du comportement des sorties B3 et B4
(Défaut: 04 = 29) Les deux sorties se compor-
tent des deux manières suivantes: 1) Par
défaut, la sortie B4 est activée à chaque accep-
tation d'un code. La position du code n'a aucu-
milieu et vert pour la L D à droite). Par défaut,
la L D jaune est allumée lorsque le mode NOR-
MAL est actif (lorsque le dispositif est sous ten-
sion et qu'aucune touche n'est activée). Lors
de l'activation d'une touche, la L D jaune cli-
gnote (s'éteint momentanément) et l'avertis-
seur sonore émet un signal. n mode ACTIF, le
pavé numérique émet une réponse (par exem-
ple, lorsque le code correct est saisi). n modi-
fiant les valeurs en position de mémoire 02,
vous pouvez définir d'autres combinaisons de
L D. La valeur en nn (tableau) et l'indication par
L D des modes NORMAL et ACTIF (code
accepté) sont les suivantes:
Afin d'obtenir les combinaisons de L D souhai-
tées, il vous suffit d'additionner les valeurs du
tableau ci-dessus et d'insérer la somme en
position de mémoire 02. Exemple 1 L D jaune
en mode NORMAL, et L D jaune et verte en
mode ACTIF Valeurs du tableau: 01 + 10 + 20.
Valeur par défaut en position 02 = 31 (addition-
ner 01+10+20). (01=L D jaune en mode NOR-
MAL). (10=L D jaune en mode ACTIF).
(20=L D verte en mode ACTIF). Saisie de la
valeur sur le pavé numérique: Mettre hors ten-
sion, remettre sous tension, saisir SC#02#31##.
Exemple 2 L D verte en mode NORMAL et
L D rouge en mode ACTIF Valeurs du tableau:
02 + 40 = 42. Saisie de la valeur sur le pavé
numérique: Mettre hors tension, remettre sous
tension, saisir SC# 02# 42##. Exemple 3
Aucune L D en mode NORMAL et L D jaune
en mode ACTIF Valeurs du tableau: 00 + 10=
10. Saisie de la valeur sur le pavé numérique:
Mettre hors tension, remettre sous tension, sai-
sir SC#02#10##. 2) Explication de la position
03, durée de l'adresse de sortie B3 (défaut =
3 s) Lorsque vous appuyez sur le symbole de la
cloche () et relâchez la touche, l'adresse de
sortie B3 est active pendant la durée définie en
position 03. Vous pouvez modifier cette valeur
pour régler d'autres durées comprises entre 1
et 99 secondes. Si la valeur saisie est 00, la
touche sert alors d'interrupteur à bascule: à la
première activation, l'adresse B3 est activée; à
la seconde, elle est désactivée. xemples (cf. *
voir ci-dessus pour la saisie du code de servi-
ce). Sortie active pendant 7 secondes:
SC#03#07##. Sortie servant d'interrupteur à
bascule: SC#03#00##. 3) Explication de la
position 04, durée du temps de sortie de l'a-
dresse B4 (défaut = 5 s) Lors de la saisie d'un
code d'entrée correct, l'adresse B4 est active
pendant la durée définie en position 04. Cette
durée peut être réglée entre 1 et 100 secondes
ou entre 1 et 99 minutes. La saisie d'une valeur
comprise entre 1 et 100 entraîne une tempori-
sation de 1 à 100 secondes. La saisie d'une
valeur comprise entre 101 et 199 entraîne une
temporisation de 1 à 99 minutes. La saisie de la
valeur 0 active la fonction d'interrupteur à bas-
cule. Exemples Vous souhaitez que la sortie
soit active pendant 3 secondes: SC#04#3##.
Vous souhaitez que la sortie soit active pendant
Pos. Code Nom Pos. Code Nom
11234 15
2 16
3 17
4 18
5 19
6 20
7 21
8 22
9 23
10 24
11 25
12 26
13 27
14 28
Couleur du
fil Pavé
numérique
– Inst
Fonction Description
Rouge + 12 V CC Alimentation, 9-17 V/
max. 40 mA
Noir
0 V, masse Pôle négatif alimentation
Jaune D +
Pôle positif bus Dupline®
Bleu D -
Pôle négatif bus Dupline®
Adresse Fonction
B3 Actif pendant un certain temps
après que la touche ‘’ est relâchée
B4 Active pendant un certain temps
lorsque le code correct est saisi
B5 Adresse de la L D rouge
B6 Adresse de la L D verte
B7 Adresse de l'avertisseur
Installation de votre nouveau pavé numé-
rique BACC- EYPAD-DC-U
BACC- EYPAD-DC-U connecté au BH8-
CTRLX-230.
Adresses utilisées par le pavé numérique:
(adresses fixes, impossible de les modifier).
Configuration du pavé numérique
Vue d'ensemble et options selon le code de service Programmation
Saisissez le code de service,
suivi de #, etc.
Position Réglage
d'usine Fonction Description Program
-mation Nouvelle valeur
00 4711 Code maître 00# nnnnnnnn#
01 12347890 Code de service 01# nnnnnnnn#
nnnnnnnn#
(doit être saisi deux fois)
02 see131 Réglages L D Jaune en mode normal;
jaune et vert en mode actif 02# nn #
03 see23Temps de sortie
pour l'adresse B3 Temps de l'adresse B3
pour la touche (cloche) ‘’03# 0=mode à
bascule, n en s
04 see35Temps de sortie
pour l'adresse B4 Code valable, adresse de
sortie B4 04# 0=mode à bascule, n
en s/min
05 see40Réglage des
fonctions
Variables pour l'avertis-
seur, le mode à bascule, le
code de service et la sortie 05# nnn #
06 see529 Activation de la
sortie des codes
d'utilisateur
Sortie pour la cloche (29),
codes >xx 06# nn#
Valeur en nn LED jaune LED verte LED rouge
NORMAL 01 02 04
ACTIF 10 20 40
Valeur de NN ON
(actif) OFF
(inactif)
Avertisseur 0 1
Mode à bascule (codes à
huit chiffres) 2 0
Code de service, fonction
avec mise sous/hors tension 4 0
Sortie (B4) inversée 8 0
Rouge
Noir
Jaune
Bleu
MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594_MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594.qxd 28/03/14 14.39 Pagina 2

MANUAL BACC- EYPAD-DC-U V2 code 15-029-594 / 270314 http://www.carlogavazzi.com/ CARLO GAVAZZI

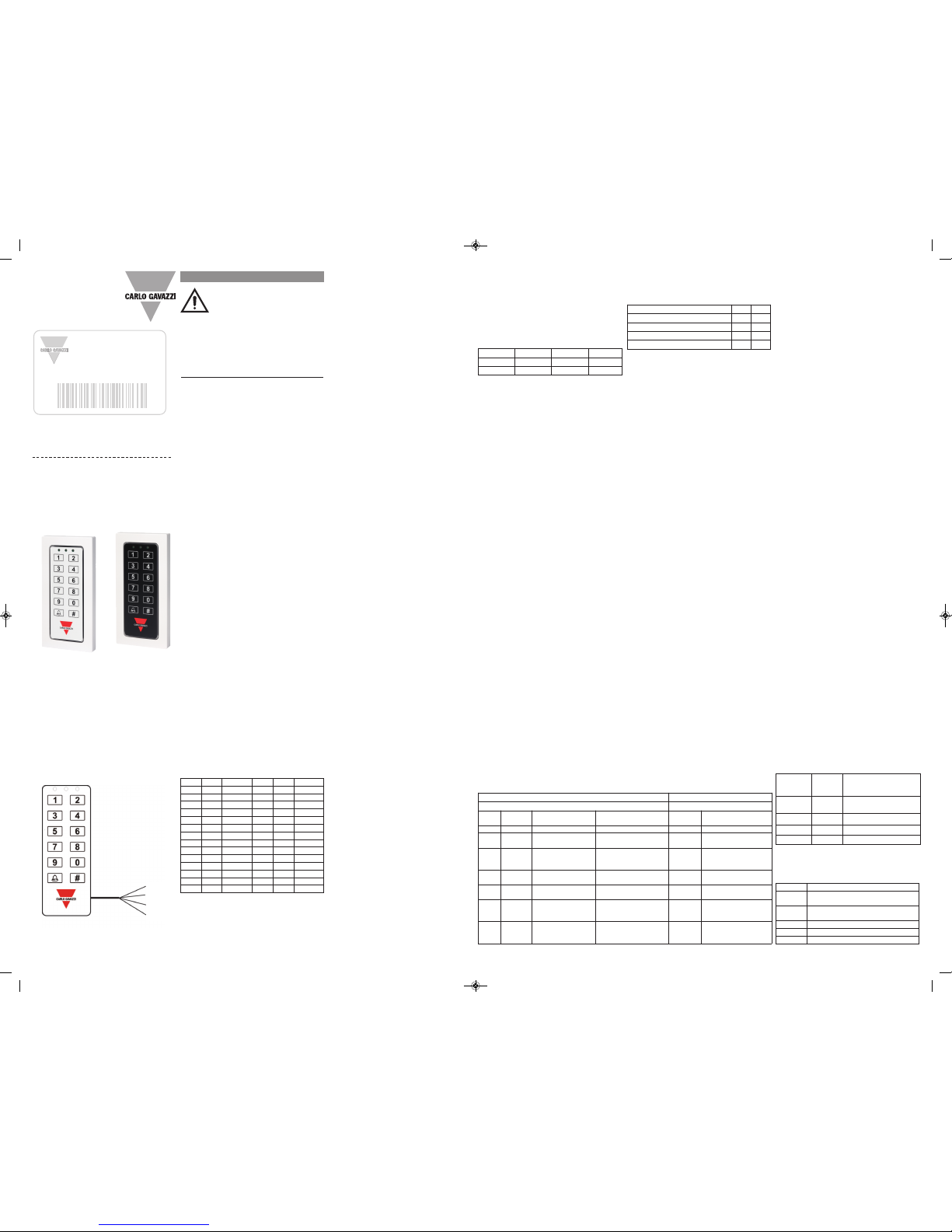

SPAÑOL
Lea atentamente este manual de
instrucciones. Si el equipo se utiliza
de forma no especificada por el fabri-
cante, la protección dotada al equipo
puede resultar dañada. Mantenimiento:
Asegúrese de que las conexiones relevantes se
han llevado a cabo correctamente, con el fin de
evitar un funcionamiento incorrecto o que el
equipo resulte dañado. Para mantenerlo limpio,
use un trapo humedecido, no utilice abrasivos
ni disolventes. Recomendamos desconectar el
equipo antes de limpiarlo.
n ESPECIFICACIONES DE ALIMENTACIÓN
Alimentación 9-17 V CC. Consumo de
corriente Máx. 100 mA.
n ESPECIFICACIONES DE DUPLINE®
Tensión 8,2 V.
Tensión máxima Dupline®
10 V.
Tensión mínima Dupline®4,5 V. Intensidad
máxima Dupline®2 mA.
n ESPECIFICACIONES GENERALES
Asignación de direcciones/programación de
canales Si se utiliza con el SH2W B24, la asig-
nación de direcciones es automática: el contro-
lador reconoce el módulo a través del SIN
(número de identificación específico) que debe
introducirse en la herramienta SH. Si se utiliza
con el BH8-CTRLX-230, los canales son fijos,
ver tabla. Indicaciones 3 L D, un L D amarillo
y dos L D duales de color rojo/verde. l usua-
rio puede configurar el comportamiento de los
tres L D. Zumbador incorporado.
Grado de
protección IP 67.
Temperatura de trabajo -
15° a 60°C . Temperatura de almacenamien-
to -30° a 80°C. Humedad (sin condensación)
100%. Número de hilos Cable de 4 hilos, 8 m
de longitud. Homologaciones C .
n MODO DE FUNCIONAMIENTO
BACC-K YPAD-DC es un teclado flexible para
aplicaciones de muy diversos ámbitos: durante
el funcionamiento normal el L D amarillo (a la
izquierda) está encendido. Al activar un código
confirmado (código seguido de #, p. ej. 1234#),
los L D amarillo y verde se encienden durante
el tiempo de activación y el zumbador respon-
de con dos tonos breves. Si no se confirma, el
L D rojo se enciende brevemente y el zumba-
dor responde con un tono corto y otro largo. l
zumbador y los L D verde y rojo se pueden
activar también directamente activando sus
direcciones correspondientes. Si se introducen
4 códigos incorrectos seguidos, el teclado
quedará bloqueado durante 1 minuto (L D rojo
intermitente). Después de ese minuto se pue-
den hacer nuevos intentos. Los códigos de
acceso se almacenan en las posiciones de la
memoria de 1 a 28. Por defecto, el código
1234 está programado en la pos. 1. Los códi-
gos se pueden programar/cambiar o borrar
mediante el uso del Master Code (MC): el MC
por defecto es 4711.
Códigos – descripción - BACC- EYPAD-DC-U
Los códigos pueden contener números del 0 al
9 y pueden tener cualquier longitud hasta 8
dígitos.

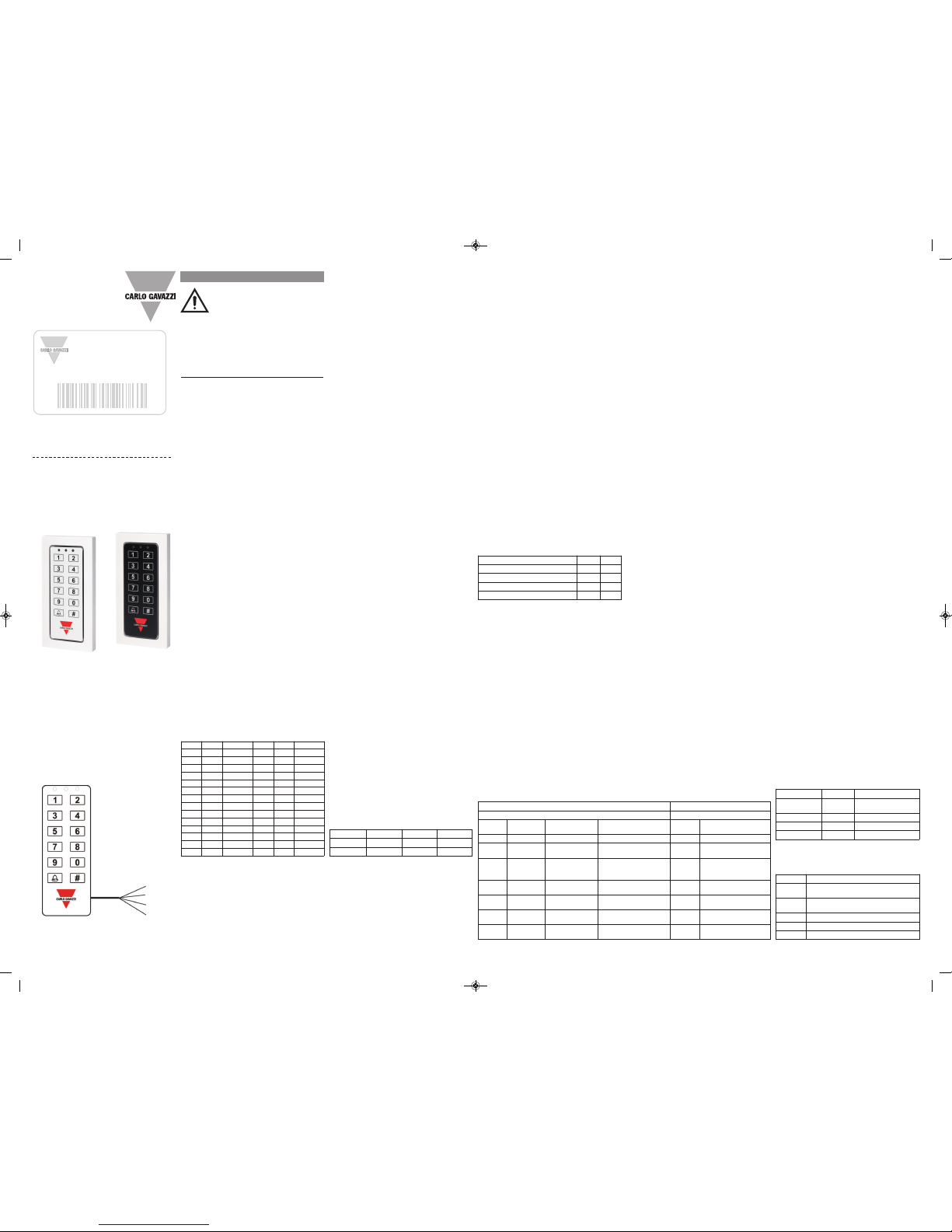

BACC- EYPAD-
DC-U
Instruction
Manual
SIN 255.255.255/999.999SIN 255.255.255/999.999
Pegue la etiqueta aquí
Escriba aquí la ubicación
Programar los códigos de usuario: 1) Teclee
el MC y # (L D verde encendido). 2) Teclee el nº
pos. y # (de 1 a 28, L D amarillo y verde encen-
didos). 3) Teclee el código y # (de 1 a 8 dígitos).
Para otros códigos, repita a partir del paso 2.
Salga del modo de programación pulsando #.
También puede esperar 10 segundos, que es el
intervalo de tiempo de salida de la programa-
ción. jemplo 4711#2#345678# seguido de #.
Ahora el código 345678 está activo, situado en
la pos. 2. Cambiar un código Siga el procedi-
miento anterior; simplemente sobrescriba el
código. jemplo 4711# 2# 897 # seguido de #.
Ahora el código 897 está activo, situado en la
pos. 2. l código antiguo se ha borrado
(sobrescrito). Borrar un código Siga el proce-
dimiento anterior. n el paso 3, pulse # y el
código se borrará. jemplo 4711# 2 # #. l
código de la pos. 2 se ha borrado. Borrar
todos los códigos Teclee el MC# 2500# y se
borrarán todos los códigos de usuario de las
posiciones 1-28. jemplo 4711# 2500#. Todos
los códigos de usuario quedarán borrados.
Salir del modo de programación l intervalo
de tiempo de salida es de 10 seg. l modo de
programación se abandonará automáticamen-
te 10 seg. después de que se pulse la última
tecla. También puede pulsar #. Opciones
avanzadas del teclado BACC- EYPAD-
DC.U Las opciones avanzadas se almacenan
en una segunda zona de memoria desde la
posición 01 hasta la posición 06. A esas posi-
ciones de memoria se accede mediante el uso
del Service Code (SC). stas posiciones con-
tienen la configuración y sólo deben ser modi-
ficadas por un instalador experto. Los valores
por defecto son: Service Code (SC) 12347890,
situado en la posición 01. Master Code (MC)
4711, situado en la posición 00. Breve des-
cripción l MC sirve para
programar/borrar/cambiar los códigos de
usuario. MC da acceso a las posiciones de
memoria normales 1-28, donde se encuentra el
código de usuario. SC da acceso adicional a
las posiciones de memoria ampliadas de 01 a
06 para configurar el teclado. Por defecto (se
puede modificar, véase la explicación 4 más
adelante), la introducción del SC debe reali-
zarse en un intervalo de tiempo de 10
segundos después del encendido. Después
de utilizar el SC una vez, puede seguir modi-
ficando la configuración hasta la última pul-
sación de # o hasta que termine el intervalo
de tiempo.
Ejemplo Usted desea cambiar el SC y el MC.
Conecte la alimentación al teclado. n menos
de 10 segundos, introduzca el SC y modifique
el SC del modo explicado en los ejemplos
siguientes. l L D verde continúa encendido.
Modifique el MC del modo explicado en los
ejemplos siguientes. Ahora el teclado tiene un
nuevo SC y un nuevo MC. Pulse # para salir del
modo de programación, (o espere 10 segun-
dos). Reinicio ncendido, SC # 0250 # - l
teclado recupera los valores de fábrica.
Ejemplos (Supongamos que el SC es
12347890) Ejemplo 1 Cambiar el MC a 47889:
ncendido, 12347890#00#47899##. Ejemplo
2 Cambiar el SC a 151618: ncendido,
12347890#01#151618#151618##. Ejemplo 3
Reiniciar el teclado con los valores de fábrica:
ncendido, 12347890#0250##. Ejemplo 4
Cambiar el MC (Master Code) a 5643 y el SC
(Service Code) a 1357: ncendido,
12347890#00#5643#01#1357#1357##.
Consulte los códigos de función en la tabla
“Configuración del teclado”.
1) Explicación de la posición 02 de la tabla.
Indicación de los LED (Por defecto = 31) l
teclado incorpora tres L D: un L D amarillo y
dos L D bicolores, en los cuales el rojo se uti-
liza para el L D central y el verde para el L D
de la derecha. Por defecto, el L D amarillo se
enciende cuando está activo el modo NOR-
MAL (cuando está conectada la alimentación y
no se pulsa ninguna tecla). Cuando se pulsa
una tecla, el L D amarillo parpadea (se apaga
momentáneamente) y el zumbador emite un
tono. l modo ACTIVO es el estado en el cual
el teclado da una respuesta, p. ej. cuando se
introduce el código correcto. ligiendo otros
valores en la posición de memoria 02 se pue-
den obtener otras combinaciones de los L D.
l nn (tabla) y la indicación de los L D para los
estados NORMAL y ACTIVO (código aprobado)
son los siguientes:
Para obtener la combinación de L D deseada,
sume los valores de la tabla anterior e intro-
duzca esa suma en la posición 02. Ejemplo 1
NORMAL amarillo y ACTIVO amarillo y verde.
Valores de la tabla, 01 + 10 + 20. Valor por
defecto en la posición 02=31 (Sumar
01+10+20). (01=L D amarillo en estado NOR-
MAL). (10=L D amarillo en estado ACTIVO).
(20=L D verde en estado ACTIVO).
Introducción del valor en el teclado: Apagado,
encendido, teclear SC#02#31##. Ejemplo 2
NORMAL verde y ACTIVO rojo. Valores de la
tabla, 02 + 40 = 42. Introducción del valor en el
teclado: Apagado, encendido, teclear SC#
02#42##. Ejemplo 3 NORMAL nada y ACTIVO
amarillo. Valores de la tabla, 00 + 10 = 10
Introducción del valor en el teclado: Apagado,
encendido, teclear SC#02# 10##. 2)
Explicación de la posición 03. Duración del
tiempo de salida de la dirección B3 (Por
defecto = 3 segundos). Cuando se pulsa el
botón del timbre (), la dirección de salida B3
se activa por un periodo de tiempo definido en
la posición 03. Cambiando el valor se pueden
obtener otros valores de tiempo de 1 a 99
segundos. Si el valor introducido es 00, el
botón actuará como conmutador: la primera
vez que se pulse, B3 pasará a ON y, la siguien-
te vez que se pulse, B3 pasará a OFF.
jemplos: (véase * más arriba para la introduc-
ción del SC). Salida activa durante 7 segundos:
SC#03#07##. Salida actuando como conmuta-
dor: SC#03#00##. 3) Explicación de la posi-
ción 04. Duración del tiempo de salida de la
dirección B4 (Por defecto = 5 segundos)
Cuando se introduce un código de entrada
correcto, B4 se activa durante un periodo de
tiempo definido en la posición 04. ste periodo
de tiempo se puede modificar de 1 a 100
segundos o de 1 a 99 minutos. La introducción
de un valor de 1 a 100 da lugar a intervalos de
tiempo entre 1 y 100 segundos. La introduc-
ción de un valor entre 101 y 199 da lugar a
intervalos de tiempo entre 1 y 99 minutos. La
introducción de 0 da lugar a la conmutación.
Ejemplos Usted desea una salida que esté
activa durante 3 segundos: SC#04#3##. Usted
desea una salida que esté activa durante 15
minutos: SC#04#115##. Utilice el valor por
defecto para las aplicaciones smart-house.
4) Explicación de la posición 05. Zumbador,
conmutación, SC, salida B4 Valor por defecto
05=00: Zumbador encendido y todo lo demás
en modo apagado.
Para obtener un valor numérico, sume los valo-
res de la tabla. P. ej. zumbador encendido,
modo de conmutación y salida (B4) invertida,
simplemente sume 0, 2 y 8 (=10). Zumbador l
zumbador interno emite un sonido en distintas
situaciones cuando la dirección está desactiva-
da. Cuando esta dirección está activada, el
zumbador se mantiene en silencio en todas las
situaciones. Modo de conmutación La salida
(B4) está desactivada normalmente. Cuando se
introduce el código aceptado, la salida se acti-
va durante el periodo de tiempo definido en la
posición 03. Si el modo de conmutación se
pone en "ON", los códigos seleccionados con
números de 8 dígitos pondrán la salida B4 en
"ON" hasta la próxima vez que se acepte un
código. Todos los demás códigos darán una
salida temporizada. n las aplicaciones smart-
house, ponga este valor en "OFF". SC:
Función de encendido/apagado de la ali-
mentación Si se pone en "ON", el SC se podrá
introducir sin necesidad de desconectar la ali-
mentación del teclado. Si se pone en "OFF",
deberá desconectarse la alimentación del
teclado antes de introducir el SC. Salida (B4)
invertida Por defecto, la salida está normal-
mente desactivada. Cuando se acepta un códi-
go, la salida se activará durante un periodo de
tiempo y volverá a desactivarse una vez trans-
currido ese tiempo (ajustado en la posición 04).
Si se desea, la salida se puede invertir aña-
diendo el valor "8" a la posición 05. ¡ n las apli-
caciones smart-house, deje este valor como
"normalmente apagado"! Ejemplos Zumbador
encendido, modo de conmutación encendido,
se desea la salida invertida: Zumbador=0, con-
mutación=2 y salida invertida=8. scriba la
suma (0+2+8=10) en la posición 05
SC#05#10##. Para uso de smart-house, el
zumbador está encendido y se desea la posibi-
lidad de cambiar el SC sin desconectar la
alimentación del teclado: Zumbador=0 y SC=4.
scriba la suma (0+4=4) en la posición 05:
SC#05#04##. 5) Explicación de la pos. 06.
Programación del comportamiento de las
salidas B3 y B4 (Por defecto 04 = 29) Las dos
salidas actúan de las dos formas siguientes: 1)
Por defecto, la salida B4 se activa cada vez
que se acepta un código. Da igual en qué posi-
ción se encuentre el código. jemplo: los códi-
gos de entrada de tres miembros de la familia
están situados en las posiciones 02, 03 y 04.
Una empleada del hogar tiene un código situa-
do en la posición 05. Todos los códigos acep-
tados activarán la dirección B4 durante un
periodo de tiempo. 2) Por defecto, la tecla del
timbre (), cuando se pulsa, activará la salida
B3 durante el periodo de tiempo ajustado en la
posición 03. n la posición 06 se puede selec-
cionar un valor entre 1 y 28. Dependiendo del
valor se activará una de las dos direcciones (B3
o B4), según la posición del código en la lista
de códigos. Supongamos que usted tiene
códigos situados en las posiciones 01, 02, 03,
07, 14 y 21 de la lista de códigos. Normalmente
todos esos códigos activarán la dirección B4.
La dirección B3 producirá una salida cuando se
pulse la tecla del timbre. Usted, por algún moti-
vo, desea hacer una distinción entre las perso-
nas que acceden al edificio. Solución
Seleccione dos zonas en los códigos de usua-
rio y ponga los códigos de los usuarios con
acceso a una parte del edificio en una mitad de
la zona de códigos y los otros códigos de
usuarios en la otra zona de códigos. A conti-
nuación, seleccione la "línea divisoria" en la
lista de códigos introduciendo el número dese-
ado en la posición 06. n el ejemplo anterior, si
el número seleccionado es 12, los códigos
situados por debajo de la posición 12 activarán
la dirección B4, mientras que los códigos situa-
dos desde la posición 12 hacia arriba activarán
la dirección B3. l teclado diferenciará las dos
entradas por medio de sonidos: 2 tonos breves
para las posiciones "bajas" y 1 tono breve para
las posiciones "altas". jemplo La empleada
del hogar no tiene permitido el acceso al sóta-
no. Por tanto, la alarma de zona estará activa
en el sótano. Cuando cualquiera de los tres
miembros de la familia entre en la casa, la alar-
ma de toda la casa se desactivará. Cuando la
empleada del hogar introduzca su código, la
alarma de la zona del sótano seguirá activa.
Cómo conseguirlo l código de la empleada
del hogar se pone como código en la segunda
parte de los códigos introducidos, p. ej. en la
pos. 19. Como usted dispone de 28 lugares en
total para códigos (tal como indica la tabla
"Códigos - descripción"), puede seleccionar, p.
ej., que los 10 últimos lugares den acceso a
toda la casa excepto al sótano. Los códigos
desde la posición 1 a la 18 (bajas) activarán y
desactivarán el sistema de alarma completo.
Los códigos situados desde la posición 19
hasta la 28 (altas) desactivarán la alarma, pero
la alarma de la zona del sótano se mantendrá
activa. Configuración del teclado para este
ejemplo scriba el valor 18 en la posición 06:
SC#06#18##. sto activará la salida B4 para
los códigos situados en las posiciones 1-18 y
la salida B3 para los códigos situados en las
posiciones 19-28.
Pos.
Código
Nombre Pos.
Código
Nombre
11234 15
2 16
3 17
4 18
5 19
6 20
7 21
8 22
9 23
10 24
11 25
12 26
13 27
14 28
Color de
cables del
teclado - Inst.
Función Descripción
Rojo + 12 VCC Alimentación, 9-17 V/
máx. 40 mA
Negro 0 V, tierra Alimentación negativo
Amarillo D + Bus dupline®positivo
Azul D - Bus dupline®negativo
Dirección Función
B3 Activo durante un periodo de tiem-
po después de pulsar la tecla ‘’
B4 Activo durante un periodo de tiem-
po cuando se introduce un código
correcto
B5 Dirección del L D rojo
B6 Dirección del L D verde
B7 Dirección del zumbador
Configuración del teclado
Descripción y opciones del SC (Service Code) Programación
Teclee SC seguido de # etc.
Posi-
ción Valor de
fábrica Función Descripción Progra-
mación Nuevo valor
00 4711 Mastercode (MC) 00# nnnnnnnn#
01 12347890 Servicekode (SC) 01#
nnnnnnnn# nnnnnnnn#
(debe teclearse dos
veces)
02
véase131 Ajuste de los L D
Amarillo en modo normal,
amarillo y verde cuando el
código es correcto
02# nn #
03
véase23Tiempo de salida
para la dirección B3
Tiempo de la dirección B3
para la tecla "" (timbre)
03# 0=conmutación, n en
seg.
04
véase35Tiempo de salida
para la dirección B4 Salida de código válido
de la dirección B4 04# 0=conmutación, n en
seg./min.
05
véase40 Ajuste de funciones Variables para zumbador,
conmutación, SC y salida 05# nnn #
06
véase529 Activación de salida
para códigos de
usuario
Salida para el timbre (29),
códigos >xx 06# nn#
Instalación de su nuevo teclado BACC- EY-
PAD-DC-U
BACC- EYPAD-DC-U conectado al BH8-
CTRLX-230
Direcciones utilizadas por el teclado:
(Direcciones fijas, no se pueden modificar).
Valor de nn LED amarillo LED verde LED rojo
NORMAL 01 02 04
ACTIVO 10 20 40
Valor de NN ON OFF
Zumbador 0 1
Modo de conmutación (para los
códigos de 8 dígitos) 2 0
SC: Función de encendido/apagado
4 0
Salida (B4) invertida 8 0
Rojo
Negro
Amarillo
Azul
MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594_MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594.qxd 28/03/14 14.39 Pagina 3

segnale acustico. La modalità ATTIVA rappre-
senta lo stato in cui la tastiera dà una risposta,
ad es. quando viene digitato il codice corretto.
Con la scelta di altri valori nella posizione di
memoria 02, si possono ottenere altre combi-
nazioni di L D. L’indicazione “NN” e L D corri-
spondenti a NORMAL e ATTIVO (codice
approvato) sono le seguenti:
Per ottenere le combinazioni L D desiderate,
sommare tra di loro i valori nella tabella riporta-
ta sopra e inserire la somma ottenuta nella
posizione 02. Esempio 1 NORMAL (L D gial-
lo) ed ATTIVO (L D giallo e verde). Valori ripor-
tati dalla tabella: 01 + 10 + 20. Valore predefini-
to in posizione 02=31 (Sommare 01+10+20).
(01=L D giallo in condizione NORMAL );
(10=L D giallo in condizione ATTIVO); (20= L D
verde in condizione ATTIVO). Per inserire il
valore nella tastiera: spegnere, accendere, digi-
tare SC#02#31##. Esempio 2 L D verde NOR-
MAL e L D rosso ATTIVO. Valori riportati in
tabella: 02 + 40 = 42. Per inserire il valore nella
tastiera: spegnere, accendere, digitare SC#
02# 42##. Esempio 3 NORMAL : nulla ed
ATTIVO: L D giallo. Valori riportati in tabella, 00
+ 10 = 10. Per inserire il valore nella tastiera:
spegnere, accendere, digitare SC#02#10##. 2)
Spiegazione della posizione 03 della tabella.
Durata del segnale Bell (Valore predefinito=3
secondi). Quando viene premuto e rilasciato il
pulsante del segnale acustico (), il segnale
Bell è attivo per il periodo di tempo definito alla
posizione 03. Modificando il valore vengono
modificati i corrispondenti valori di tempo da 1
a 99 secondi. Se il valore riportato è 00, il pul-
sante agisce come un interruttore: alla prima
pressione, Bell si accende, alla pressione suc-
cessiva, Bell si spegne. sempi: (vedere sopra
per l’inserimento di SC = codice di servizio).
Uscita attiva per 7 secondi: SC#03#07##.
Uscita in qualità di interruttore: SC#03#00##. 3)
Spiegazione alla posizione 04. Durata del
tempo di uscita - Indirizzo segnale O
(Valore predefinito = 5 secondi). Quando viene
digitato un codice di entrata corretto, il segna-
le di OK è attivo per un periodo di tempo defi-
nito alla posizione 04. Questo periodo di tempo
può essere modificato da 1 a 100 secondi,
oppure da 1 a 99 minuti. L’inserimento di un
valore da 1 a 100 corrisponde ad un ritardo da
1 a 100 secondi. L’inserimento di un valore tra
101 e 199 corrisponde ad un ritardo tra 1 e 99
minuti. L’inserimento di un valore pari a 0 corri-
sponde all’attivazione della funzione “interrut-
tore”. Esempi Per avere un’uscita pari a 3
secondi: SC#04#3##. Per avere un’uscita attiva
per 15 minuti: SC#04#115##. Usare un valore
predefinito per le applicazioni smart-house.
Leggere attentamente il manuale di
istruzioni. Qualora l’apparecchio
venisse usato in un modo non speci-
ficato dal costruttore, la protezione
prevista dall’apparecchio potrebbe essere
compromessa. Manutenzione: Assicurarsi che
le connessioni previste siano eseguite corretta-
mente al fine di evitare qualsiasi malfunziona-
mento o danneggiamento dello strumento. Per
mantenere pulito lo strumento usare un panno
inumidito; non usare abrasivi o solventi. ’
necessario scollegare lo strumento prima di
eseguire la pulizia.
n CARATTERISTICHE DI ALIMENTAZIONE
Alimentazione 9-17 V CC. Consumo di cor-
rente Max. 100 mA.
n CARATTERISTICHE DUPLINE®
Tensione 8,2 V. T
ensione massima Dupline®
10 V.
Tensione minima Dupline®4,5 V.
Corrente massima Dupline®2 mA.
n CARATTERISTICHE GENERALI
Assegnazione indirizzi/programmazione del
canale L’assegnazione dell’indirizzo è automa-
tica: il controllore riconosce il modulo tramite il
SIN (numero unico di identificazione) che deve
essere inserito nel software SH tool.
Indicazioni 3 L D, di cui un L D giallo e due
L D a due colori (rosso e verde). Il comporta-
mento dei 3 L D è configurabile dall’utente.
Buzzer incorporato. Grado di protezione IP
67. Temperatura di funzionamento da -15° a
60°C. Temperatura di immagazzinamento da
-30° a 80°C. Umidità (senza condensa) 100%.
Numero di cavi Cavi a 4 fili, lunghezza 8 m.
Approvazioni C .
n MODO DI FUNZIONAMENTO
BACC-K YPAD-DC-U è una tastiera adatta a
diverse applicazioni in svariati campi: quando
funziona correttamente, il L D giallo (quello a
sinistra) è acceso. Se la tastiera viene attivata
digitando un codice confermato (codice segui-
to da #, esempio: 1234#), il L D giallo e quello
verde vengono accesi per il tempo di attivazio-
ne ed il buzzer risponde con due brevi segnali
acustici. Se il codice non viene confermato, il
L D rosso viene acceso per breve tempo ed il
buzzer replica con un segnale acustico breve
ed uno lungo. Inoltre, il cicalino, il L D verde e
quello rosso possono essere attivati diretta-
mente programmandoli con il software di con-
figurazione. Se vengono digitati 4 codici errati
in una riga, la tastiera verrà bloccata per 1
minuto (L D rosso lampeggiante). Trascorso un
minuto, possono essere fatti nuovi tentativi. I
codici di accesso vengono memorizzati nelle
posizioni di memoria da 1 a 28.
Il codice pre-programmato è 1234 per la pos. 1.
I codici possono essere programmati/modifica-
ti o eliminati usando il Codice Master (MC): il
MC è 4711 per default.
Codici – Sommario - BACC- EYPAD-DC-U
I codici possono comprendere cifre da 0 a 9 e
possono essere di qualsiasi lunghezza fino a 8
digit.
MANUAL BACC- EYPAD-DC-U V2 code 15-029-594 / 270314 http://www.carlogavazzi.com/ CARLO GAVAZZI

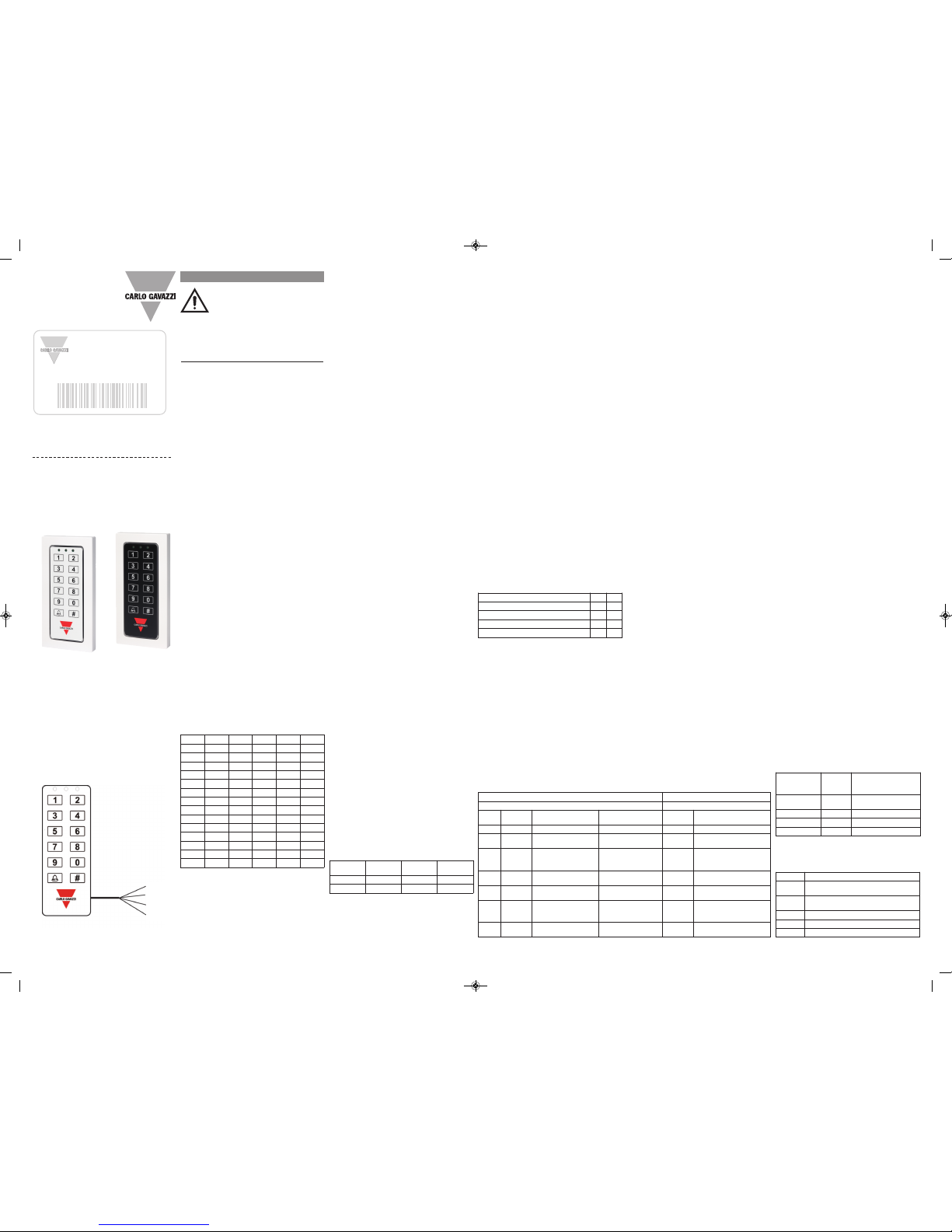

ITALIANO
BACC- EYPAD-
DC-U
Manuale
Istruzioni
SIN 255.255.255/999.999SIN 255.255.255/999.999
Applicare qui l'etichetta
Scrivi qui la posizione
Programmazione dei codici utente 1) Inserite
il codice MC seguito da # (il L D verde è acce-
so). 2) Digitare il N. di pos. seguito da # (da 1 a
28, i L D verde e giallo sono accesi). 3) Digitare
il codice (da 1 a 8 digit) seguito da #. Per più
codici, ripetere la procedura dal punto 2. Uscire
dal modo programmazione premendo #, oppu-
re attendere 10 secondi, periodo di time-out
dopo il quale si esce automaticamente dalla
programmazione. sempio: 4711#2#345678#
seguito da #. Il codice 345678 è ora attivo in
corrispondenza della posizione 2. Modificare
un codice Seguire la procedura riportata
sopra, sovrascrivendo il codice. sempio:
4711#2#897# seguito da #. Il codice 897 è ora
attivo, in posizione 2. Il vecchio codice è stato
eliminato (sovrascritto). Cancellazione di un
codice Seguire la procedura riportata sopra. Al
punto 3 premere #: il codice è così cancellato.
sempio: 4711 # 2 # #. Il codice in posizione 2 è
stato cancellato. Cancellazione di tutti i codi-
ci Inserire MC# 2500#: tutti i codici utente nelle
posizioni da 1 a 28 vengono cancellati.
sempio: 4711# 2500#. Tutti i codici utente
sono stati cancellati. Uscita dal modo pro-
grammazione Il timeout è di 10 sec. L’uscita
dal modo programmazione avviene automati-
camente 10 secondi dopo che è stato premuto
l’ultimo tasto. In alternativa premere #. Opzioni
avanzate della tastiera BACC- EYPAD-DC-U
Le opzioni avanzate vengono memorizzate in
una diversa area di memoria a partire dalla
posizione 01 fino alla posizione 06. L’accesso a
queste posizioni di memoria avviene usando il
Codice di Servizio (SC). sse contengono il
setup di configurazione, e dovrebbero essere
modificate solo da un installatore specializzato.
I valori di default sono i seguenti: Codice di
Servizio (SC) 12347890, situato in posizione
01. Codice master (MC) 4711, situato in posi-
zione 00. Breve descrizione MC è utilizzato
per programmare/cancellare/modificare i codici
utenti. MC dà accesso alle posizioni di memo-
ria normali 1-28, dove è posizionato il codice
utente. SC dà un accesso aggiuntivo alle posi-
zioni di memoria estese da 01 a 06, al fine di
configurare la tastiera. Come default (che può
essere modificato – vedere esempio 4 di
seguito), la digitazione di SC deve essere
fatta entro un time-out di 10 secondi dopo il
power-on. Dopo aver usato SC una volta, si
può continuare a modificare le configurazioni
finché viene premuto l’ultimo #, o è scaduto il
time-out.
Esempio Si desidera modificare sia SC che
MC. Accendere la tastiera. Dopo 10 secondi,
digitare SC e modificarlo come descritto negli
esempi di seguito. Il L D verde è ancora acce-
so. Modificare MC come descritto negli esem-
pi che seguono. I valori di SC ed MC sono stati
aggiornati. Premere #, con il quale si esce dal
modo programmazione (o aspettare 10 secon-
di). Azzeramento Accendere la tastiera, SC #
0250 # - La tastiera viene riportata ai valori pre-
definiti dalla fabbrica.
Esempi (Assumiamo che SC sia 12347890).
Esempio 1 Modifica di MC a 47889: Accendere
la tastiera, digitare 12347890#00#47889##.
Esempio 2 Modifica del SC a 151618: Accen-
dere la tastiera, digitare 12347890#01#151618
#151618##. Esempio 3 Reset della tastiera ai
valori di fabbrica: Accendere la tastiera, digita-
re 12347890#0250##. Esempio 4 Modifica di
MC a 5643, e di SC a 1357: Accendere la
tastiera, digitare 12347890# 00#5643#01#1357
#1357##. Vedere i codici di funzione nella
tabella “Configurazione della tastiera”.
1) Spiegazione della Posizione 02 della
tabella. Indicazione a LED (valore predefinito
= 31) Ci sono 3 L D sulla tastiera: uno giallo e
due L D a due colori, dove il rosso è usato per
quello al centro e il verde per quello sulla
destra. Da impostazione predefinita, il L D gial-
lo si accende quando è attiva la modalità NOR-
MAL (ovvero quando si accende la tastiera
senza premere alcun tasto). Quando si preme
un tasto, il L D giallo lampeggia (si spegne
temporaneamente), ed il buzzer emette un
4) Spiegazione alla posizione 05. Segnale
acustico, interruttore, SC, uscita segnale O
Valore predefinito 05=00: Segnale acustico atti-
vo e tutte le altre funzioni non attive.
Per ottenere un valore numerico, sommare i
valori nella tabella. Ad es. segnale ascustico
attivo, modo interruttore ed uscita invertiti,
sommare 0, 2 e 8 (=10). Segnale acustico Il
segnale acustico interno emette un suono in
diverse situazioni quando l’indirizzo non è atti-
vo. Quando l’indirizzo è attivo, il segnale acu-
stico è silenzioso in tutte le situazioni. Modo
interruttore L’uscita (segnale OK) è normal-
mente non attiva. Quando viene inserito il codi-
ce corretto, l’uscita si attiva per il periodo di
tempo definito alla posizione 03. Se il modo
interruttore è attivo, qualsiasi codice seleziona-
to con cifre a 8 digit attiverà l’uscita segnale OK
fino a che verrà accettato un nuovo codice.
Tutti gli altri codici risulteranno in un’uscita
temporizzata. Nelle applicazioni smart-house,
impostare questo valore su “OFF”. SC (Codice
di Servizio): funzione Acceso/ Spento Se
questo valore viene impostato su “ON”, il codi-
ce di servizio può essere inserito senza spe-
gnere la tastiera. Se viene impostato su “OFF”,
la tastiera deve essere spenta prima di inserire
il codice di servizio. Uscita (segnale O )
invertita Per impostazione predefinita, l’uscita
è normalmente spenta. Quando un codice
viene accettato, l’uscita si accende per un
certo periodo di tempo e si spegne nuovamen-
te allo scadere del tempo (impostato alla posi-
zione 04). L’uscita può essere invertita som-
mando il valore “8” alla posizione 05. Nelle
applicazioni smart-house, lasciare questo valo-
re “normalmente spento”! Esempi Segnale
acustico ATTIVO, modo interruttore ATTIVO e
uscita invertita: Segnale acustico = 0, interrut-
tore = 2 e uscita invertita = 8. Scrivere la
somma (0+2+8=10) nella posizione 05
SC#05#10##. Per l’utilizzo con smart-house, il
segnale acustico è ATTIVO e si imposta la pos-
sibilità di modificare SC senza spegnere la
tastiera: Segnale acustico = 0 ed SC=4.
Scrivere la somma (0+4=4) nella posizione 05:
SC#05#04##. 5) Spiegazione della posizione
06. Programmazione del comportamento
delle uscite Bell e segnale O Valore
Predefinito 04=29. Le due uscite agiscono in
base alle due modalità seguenti: 1) Per impo-
stazione predefinita, l’uscita segnale OK è atti-
vata ogniqualvolta un codice viene accettato.
sempio: i codici d'ingresso per tre membri
della famiglia si trovano nelle posizioni 02, 03 e
04. Una cameriera può avere il codice nella
posizione 05. Tutti i codici accettati attiveranno
l’indirizzo “segnale OK” per un certo periodo di
tempo. 2) Per impostazione predefinita, quan-
do viene premuto il simbolo del segnale acusti-
co (), l’uscita Bell sarà attivata per il periodo
di tempo impostato alla posizione 03. Può
essere immesso nella posizione 06 un valore
tra 1 e 28. A seconda del valore, si attiverà uno
dei due segnali, conformemente alla posizione
del codice nella lista relativa. Supponiamo di
avere immesso dei codici nelle posizioni 01, 02,
03, 07, 14 e 21 della lista. Normalmente, tutti
questi codici attiveranno l’indirizzo segnale OK.
L’indirizzo Bell darà un’uscita quando si preme
il tasto (). Quesito: Si vogliono differenziare le
persone che accedono all’edificio. Soluzione
Selezionare due aree nei codici utente ed
immettere i codici per quegli utenti che hanno
accesso ad una parte dell’edificio nella prima
area selezionata; immettere poi i codici per gli
altri utenti nella seconda area selezionata.
Selezionare quindi la 'linea di divergenza' nella
lista dei codici inserendo il numero desiderato
nella posizione 06. Nell’esempio riportato
sopra, se il numero selezionato è 12, tutti i
codici antecedenti la posizione 12 attiveranno
segnale OK, mentre i codici successivi alla
posizione 12 attiveranno Bell. La tastiera varie-
rà i due tipi di codici con una differenziazione
del segnale acustico: 2 segnali acustici brevi
per le posizioni più "basse” (da 1 a 12), ed 1
solo segnale acustico breve per le posizioni più
“alte” (da 13 in su). sempio: La cameriera non
è autorizzata ad accedere al seminterrato,
quindi in quell’area della casa l'allarme di zona
per lei rimane attivo. Quando uno dei tre mem-
bri della famiglia entra in casa, l'allarme viene
disinserito in tutto l’edificio. Quando invece la
cameriera entra in casa con il suo codice, l'al-
larme per la zona seminterrata rimane attivo.
Come ottenere questo risultato Il codice
della cameriera viene posizionato nella secon-
da parte dei codici immessi, ad esempio nella
pos. 19. Poiché per i codici vi sono in totale 28
posizioni (come illustrato nella tabella “Codici -
Sommario”), è possibile stabilire, ad esempio,
che le ultime 10 posizioni diano accesso a tutta
la casa, tranne che per il seminterrato. I codici
dalla posizione 1 alla 18 (posizioni basse) inse-
riscono e disinseriscono il sistema completo di
allarme. I codici immessi dalla posizione 19 alla
28 (posizioni alte) disattivano l'allarme, ma l'al-
larme di zona per il seminterrato rimane attivo.
Configurazione della tastiera per questo
esempio Immettere il valore 18 nella posizione
06: SC#06#18## Questo attiverà il segnale OK
per i codici inseriti nelle posizioni 1-18 e l’usci-
ta Bell per i codici inseriti nelle posizioni 19-28.
Colore del
cavo Funzione Descrizione
Rosso + 12 VCC Alimentazione,
9-17 V/ max. 40 mA
Nero 0 V, GND Alimentazione negativo
Giallo D + Bus Dupline®positivo
Blu D - Bus Dupline®negativo
Configurazione della tastiera
Descrizione e opzioni di SC (codice di servizio) Programmazione
Digitare SC seguito da #
Posizione Valori di
fabbrica Funzione Descrizione Program-
mazione Nuovo
Valore
00 4711 Codice Master (MC) 00# nnnnnnnn#
01 12347890 Codice di Servizio
(SC) 01#
nnnnnnnn#
nnnnnnnn#
(digitare due
volte)
02 (Vedi
Punto 1) 31 Impostazioni L D Giallo: modo normale,
Giallo e verde: il codice
è OK 02# nn #
03 (Vedi
Punto 2) 3 Tempo di uscita Bell Durata ‘’ (cicalino) 03# 0=interrut-
tore, n in sec
04 (Vedi
Punto 3) 5Tempo di uscita
segnale OK Durata segnale OK 04# 0=interruttore,
n in sec/min
05 (Vedi
Punto 4) 0Impostazione delle
funzioni
Variabili per cicalino,
interruttore,
SC ed uscita 05# nnn #
06 (Vedi
Punto 5) 29 Attivazione dell’usci-
ta per i codici utente Uscita cicalino (29),
codici >xx 06# nn#
Valore di nn LED giallo LED verde LED rosso
NORMAL 01 02 04
ATTIVO 10 20 40
Valore di NN ON OFF
Segnale acustico 0 1
Modo interruttore (per codici
di 8 digit) 2 0
SC: funzione acceso/spento 4 0
Uscita (segnale OK) invertita 8 0
Installazione della tastiera
BACC- EYPAD-DC-U
Pos Cod. Nome Pos Cod. Nome
11234 15
2 16
3 17
4 18
5 19
6 20
7 21
8 22
9 23
10 24
11 25
12 26
13 27
14 28
Rosso
Nero
Giallo
Blu
MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594_MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594.qxd 28/03/14 14.39 Pagina 4

MANUAL BACC- EYPAD-DC-U V2 code 15-029-594 / 270314 http://www.carlogavazzi.com/ CARLO GAVAZZI
D UTSCH
Die Betriebsanleitung aufmerksam
lesen. Sollte das Gerät nicht gemäss
der Herstellerangaben verwendet
werden, könnte der vom Gerät vorge-
sehene Schutz beeinträchtigt werden.
Wartung: Sicherstellen, dass die vorgesehenen
Anschlüsse richtig ausgeführt wurden, um
schlechte Funktion oder Beschädigung des
Gerätes zu vermeiden. Das Gerät mit einem
feuchten Tuch reinigen; keine Scheuer- oder
Lösemittel verwenden. Das Gerät vor der
Reinigung abschalten.
n
TECHNISCHE DATEN - STROMVERSORGUNG
Betriebsspannung 9-17 V DC. Stromauf-
nahme Max. 100 mA.
n TECHNISCHE DATEN - DUPLINE®
Spannung
8,2 V.
Maximale Dupline®-Span-
nung
10 V.
Minimale Dupline®-Spannung 4.5
V. Maximaler Dupline®-Strom 2 mA.
n ALLGEMEINE TECHNISCHE DATEN
Adresszuweisung/ analprogrammierung
Bei Nutzung des SH2W B24 erfolgt die
Adresszuweisung automatisch: Der Controller
erkennt das Modul anhand der SIN (Specific
Identification Number, eindeutige Identifika-
tionsnummer), die im SHTool eingegeben wer-
den muss. Bei Nutzung des BH8-CTRLX-230
sind die Kanäle fest. Anzeigen 3 L Ds, eine
gelbe und zwei zweifarbige rot-grüne L Ds.
Das Verhalten der drei L Ds kann vom Benuzer
konfiguriert werden. Integrierter Summer.
Schutzgrad
IP 67. Betriebstemperatur -15°
bis 60°C. Lagertemperatur -30° bis 80°C.
Luftfeuchtigkeit (nicht kondensierend) 100%.
Anzahl der Leitungen Vierdrahtleitung, Länge
8 m. Zulassungen C .
n BETRIEBSMODUS
BACC-K YPAD-DC ist ein flexibles Tastenfeld
für Anwendungen in sehr unterschiedlichen
Bereichen: Im normalen Betrieb leuchtet die
gelbe L D (links). Bei Aktivierung von einem
bestätigten Code (Code gefolgt von #, z.B.
1234#) leuchten die gelbe und die grüne L D
für die Aktivierungszeit, und der Summer
bestätigt mit zwei kurzen Pieptönen. Wird der
Code nicht bestätigt, leuchtet die rote L D
kurz, und der Summer gibt einen kurzen und
einen langen Piepton ab. Zusätzlich können der
Summer und die grüne und rote L D direkt
aktiviert werden, indem man ihre entsprechen-
den Adressen aktiviert. Die ingabe von 4 fal-
schen Codes nacheinander sperrt das
Tastenfeld für 1 Minute (rote L D blinkt).
Danach kann erneut versucht werden. Die
Zugangscodes werden an den Speicherstellen
von 1 bis 28 abgelegt. Bei Lieferung ist der
Code 1234 an der Stelle 1 programmiert.
Codes können mit dem MasterCode (MC) pro-
grammiert/geändert oder gelöscht werden: Der
MC ist standardmäßig 4711.
Codes – Übersicht - BACC- EYPAD-DC-U
Codes können Zahlen zwischen 0 und 9 ent-
halten und aus bis zu 8 Stellen bestehen.
BACC- EYPAD-
DC-U
Instruction
Manual
SIN 255.255.255/999.999SIN 255.255.255/999.999
Befestigen Sie hier das Label
Schreiben Sie hier die Position
Programmierung der Benutzercodes 1) MC
und # eingeben (grüne L D leuchtet). 2)
Stellennr. und # eingeben (zwischen 1 und 28,
gelbe und grüne L D leuchten). 3) Code und #
eingeben (von 1 bis 8 Stellen). Bei weiteren
Codes ab Schritt 2 wiederholen. # drücken, um
den Programmiermodus zu verlassen. Sie kön-
nen auch 10 Sekunden warten, wonach der
Programmiermodus beendet wird. Beispiel
4711#2#345678# gefolgt von #. Der Code
345678 ist jetzt aktiv und an der Stelle 2 abge-
legt. Änderung eines Codes Folgen Sie der
oben aufgeführten Beschreibung – einfach den
Code überschreiben. Beispiel 4711# 2# 897 #
gefolgt von #. Der Code 897 ist jetzt aktiv und
an der Stelle 2 abgelegt. Der alte Code ist
gelöscht (überschrieben) worden. Löschen
eines Codes Folgen Sie der oben angeführten
Beschreibung. Im Schritt 3 einfach # drücken –
dies löscht den Code. Beispiel 4711# 2 # #. Der
Code an der Stelle 2 ist jetzt gelöscht worden.
Alle Codes löschen MC# 2500# eingeben –
alle Benutzercodes an den Stellen 1-28 werden
dann gelöscht. Beispiel 4711# 2500#. Alle
Benutzercodes sind jetzt gelöscht worden.
Programmiermodus verlassen Zeitüber-
schreitung nach 10 Sek. Der Programmier-
modus endet automatisch 10 Sek. nach dem
letzten Tastendruck. Alternativ # drücken.
Erweiterte Optionen des BACC- EYPAD-
DC-U-Tastenfeldes Die erweiterten Optionen
sind in einem zweiten Speicherbereich zwi-
schen den Stellen 01 und 06 abgelegt. Zugriff
auf diese Speicherstellen wird mit dem
Servicecode (SC) erreicht. Diese Stellen enthal-
ten die instellung der Konfiguration und soll-
ten nur von einem erfahrenen Installateur geän-
dert werden. Standardmäßig sind die Werte:
Servicecode (SC) 12347890, an der Stelle 01
abgelegt. Mastercode (MC) 4711, an der
Stelle 00 abgelegt. Schneller Überblick MC
dient zur Programmierung/Löschung/ Ände-
rung der Benutzercodes. Mit dem MC erreicht
man die normalen Speicherstellen 1-28, wo die
Benutzercodes abgelegt sind. SC gibt zusätz-
lich Zugriff auf die erweiterten Speicherstellen
01 bis 06, die zur Konfiguration des
Tastenfeldes dienen. Standardmäßig (lässt
sich ändern – siehe Erläuterung 4 unten)
muss der SC innerhalb von 10 Sekunden
nach dem Einschalten eingegeben werden.
Nach Eingabe des SC können Sie die
onfigurationen ändern, bis zum letzten Mal
# gedrückt worden ist oder bis die Zeit
abläuft.
Beispiel Sie möchten sowohl den SC als auch
den MC ändern. Schalten Sie die
Stromversorgung zum Tastenfeld ein. Geben
Sie innerhalb von 10 Sekunden den SC ein, und
ändern Sie den SC wie in den nachfolgenden
Beispielen. Die grüne L D leuchtet noch. Den
MC ändern wie in den nachfolgenden
Beispielen. Der SC und MC des Tastenfeldes
sind jetzt geändert worden. # drücken, um den
Programmiermodus zu verlassen. (Oder 10
Sekunden warten). Rücksetzen Strom ein, SC
# 0250 # - das Tastenfeld wird auf den
Werksstandard zurückgesetzt. Beispiele
(angenommen das der SC 12347890 ist).
Beispiel 1 Änderung des MC auf 47889: Strom
ein, 12347890#00#47899##. Beispiel 2 Ände-
rung des SC auf 151618: Strom ein,
12347890#01#151618#151618##. Beispiel 3
Rücksetzung des Tastenfeldes auf den
Werksstandard: Strom ein, 12347890#0250##.
Beispiel 4 Änderung des MC (Mastercode) auf
5643 und des SC (Servicecode) auf 1357:
Strom ein, 12347890#00#5643#01#1357#1357##.
Siehe Funktionscodes in der Tabelle
“Konfiguration des Tastenfeldes”. 1)
Erläuterung der Tabellenstelle 02. LED-
Funktionsanzeige (Standard= 31) Auf dem
Tastenfeld gibt es drei L Ds, eine gelbe und
zwei zweifarbige L Ds, wo rot für die in der
Mitte verwendet wird, und grün für die rechte.
Werkseitig leuchtet die gelbe L D, wenn NOR-
MAL-Betrieb aktiv ist (wenn die
Stromversorgung eingeschaltet ist und keine
4) Erläuterung der Stelle 05. Summer,
Umschalten, SC, Ausgang B4 Standard
05=00: Summer ein und alle anderen Werte
aus.
Um einen Zahlenwert zu erreichen, einfach die
Werte in der Tabelle addieren. Z.B. Summer ein,
Umschaltung und Ausgang (B4) umgekehrt,
einfach 0, 2 und 8 addieren (=10). Summer Der
interne Summer signaliert mit einem Ton in ver-
schiedenen Situationen, wenn die Adresse aus
ist. Ist die Adresse ein, ist der Summer in allen
Situationen stumm. Umschaltung Der
Ausgang (B4) ist normalerweise aus. Wenn der
korrekte Code eingegeben wird, schaltet der
Ausgang für den an der Stelle 03 angegebenen
Zeitraum ein. Ist Umschaltung ' IN', schaltet
jeder mit 8 Stellen gewählte Code den Ausgang
B4 ' IN', bis wieder ein Code akzeptiert wird.
Alle anderen Codes ergeben einen zeitgesteu-
erten Ausgang.
Bei smart-house-Anwendungen diesen Wert
auf 'AUS' setzen. SC: Strom ein/aus-Funktion
Ist diese auf ' IN' eingestellt, kann SC einge-
geben werden, ohne das Tastenfeld auszu-
schalten. Ist sie auf 'AUS' eingestellt, muss das
Tastenfeld ausgeschaltet sein, bevor SC einge-
geben wird. Ausgang (B4) umgekehrt
Standardmäßig ist der Ausgang normalerweise
ausgeschaltet. Wird ein Code akzeptiert, schal-
tet der Ausgang für einen Zeitraum ein und
nach Ablauf der Zeit wieder aus . (an der Stelle
04 eingestellt). Auf Wunsch kann der Ausgang
umgekehrt werden, indem der Wert '8' an der
Stelle 05 addiert wird. Bei smart-house-
Anwendungen diesen Wert auf 'normalerweise
aus' lassen. Beispiele Summer ein,
Umschaltung ein und Ausgang umgekehrt
gewünscht: Summer=0, Umschaltung=2 und
umgekehrter Ausgang=8. Die Summe
(0+2+8=10) an der Stelle 05 einfügen
SC#05#10##. Für smart-house-Verwendung
Summer ein und die Möglichkeit, SC zu wech-
seln, ohne das Tastenfeld auszuschalten ist
gewünscht: Summer=0 und SC=4. Die Summe
(0+4=4) an der Stelle 05 einfügen: SC#05#04##.
5) Erläuterung der Stelle 06. Programmie-
rung des Verhaltens der Ausgänge B3 und B4
Standard 04 = 29 Die zwei Ausgänge funktio-
nieren wie folgt: 1) Standardmäßig wird
Ausgang B4 aktiviert, wenn ein Code akzeptiert
wird. s spielt keine Rolle, an welcher Stelle
den Code eingegeben wird. Beispiel: Die
Zutrittscodes von drei Familienmitgliedern wer-
den an den Stellen 02, 03 und 04 eingegeben.
Der Code einer Hausgehilfin ist an der Stelle 05
eingegeben. Alle akzeptierten Codes aktivieren
die Adresse B4 für einen Zeitraum. 2)
Standardmäßig aktiviert die Glockentaste ()
Ausgang B3 für den an der Stelle 03 angege-
Tasten betätigt werden). Wird eine Taste betä-
tigt, blinkt die gelbe L D (schaltet kurz aus),
und der Summer piept. AKTIV-Betrieb ist der
Zustand, in dem das Tastenfeld reagiert, z.B.
wenn der korrekte Code eingegeben wird. Bei
Auswahl von anderen Werten am Speicherplatz
02 sind andere L D-Kombinationen möglich.
Nn (Tabelle) und die L D-Funktionsanzeige für
NORMAL und AKTIV (anerkannter Code) sind
wie folgt:
Um die gewünschten L D-Kombinationen zu
erreichen, einfach die Werte in der obigen
Tabelle addieren und die Summe an der Stelle
02 einfügen. Beispiel 1 NORMAL gelb und
AKTIV gelb und grün. Werte aus der Tabelle, 01
+ 10 + 20.Standard an der Stelle 02=31
(01+10+20 addieren). (01=gelbe L D im NOR-
MAL-Betrieb). (10=gelbe L D im AKTIV-
Betrieb). (20=grüne L D im AKTIV-Betrieb).
Den Wert auf dem Tastenfeld eingeben: Strom
aus, Strom ein, Typ SC#02#31##. Beispiel 2
NORMAL grün und AKTIV rot. Werte aus der
Tabelle, 02 + 40 = 42. Den Wert auf dem
Tastenfeld eingeben: Strom aus, Strom ein,
SC# 02# 42## eingeben. Beispiel 3 NORMAL
nichts und AKTIV gelb. Werte aus der Tabelle,
00 + 10 = 10. Den Wert auf dem Tastenfeld ein-
geben: Strom aus, Strom ein, SC#02#10## ein-
geben. 2) Erläuterung der Stelle 03.
Zeitdauer der Ausgangsadresse B3
(Standard = 3 Sekunden) Wird die Glockentaste
() gedrückt und wieder losgelassen, ist die
Ausgangsadresse B3 für den an der Stelle 03
angegebenen Zeitraum aktiv. Durch Änderung
des Wertes sind Zeiträume zwischen 1 und 99
Sekunden möglich. Wird der Wert 00 eingege-
ben, funktioniert die Taste wie ein Kippschalter;
erstmalige Betätigung, B3 IN, nächste
Betätigung, B3 AUS. Beispiele: (siehe * oben
für ingabe von SC). Ausgang aktiv für 7
Sekunden: SC#03#07##. Ausgang funktioniert
wie ein Kippschalter: SC#03#00##. 3)
Erläuterung der Stelle 04.
Ausgangszeitdauer der Adresse B4
(Standard = 5 Sekunden). Bei ingabe des
Zutrittskodes ist B4 für den an der Stelle 04
angegebenen Zeitraum aktiv. in Zeitraum zwi-
schen 1 und 100 Sekunden oder 1 und 99
Minuten ist möglich. Durch ingabe eines
Wertes zwischen 1 und 100 ergeben sich
Verzögerungen zwischen 1 und 100 Sekunden.
Durch ingabe eines Wertes zwischen 101 und
199 ergeben sich Verzögerungen zwischen 1
und 99 Minuten. Die ingabe 0 ergibt
Kippschaltung. Beispiele Sie möchten einen
Ausgang, der für 3 Sekunden aktiv ist:
SC#04#3##. Sie möchten einen Ausgang, der
für 15 Minuten aktiv ist: SC#04#115##.
Standard-Werte für smart-house-
Anwendungen verwenden.
benen Zeitdauer. inen Wert zwischen 1 und 28
kann an der Stelle 06 eingegeben werden.
Abhängig von dem Wert werden eine von den
zwei Adressen (B3 oder B4) aktiviert, je nach
der Stelle des Codes in der Codeliste. Nehmen
wir an, Sie haben Codes an den Stellen 01, 02,
03, 07, 14 und 21 in der Codeliste eingegeben.
Normalerweise aktivert jeder dieser Codes die
Adresse B4. Die Adresse B3 ergibt eine
Ausgabe bei Betätigung der Glockentaste. Sie
möchten aus irgendeinem Grund zwischen den
Personen unterscheiden, die Zutritt zur
Gebäude haben. Lösung Zwei Bereiche in den
Benutzercodes auswählen, und die Codes von
den Benutzern, die Zutritt zu einem Teil des
Gebäudes haben, in einer Hälfte des Code-
Bereiches ablegen, und die anderen
Benutzercodes im anderen Code-Bereich able-
gen. Dann die 'Aufteilungslinie' in der Codeliste
durch ingabe der gewünschten Nummer an
der Stelle 06 auswählen. Im obigen Beispiel
aktivieren die Codes unter der Stelle 12 die
Adresse B4, und die Codes von der Stelle 12
und aufwärts aktivieren die Adresse B3, wenn
die gewählte Nummer 12 ist. Das Tastenfeld
unterscheidet zwischen den zwei ingaben mit
Tönen: 2 kurze Pieptöne für die 'niedrigen'
Stellen, und 1 kurzer Piepton für die 'hohen'
Stellen. Beispiel Die Hausgehilfin hat keinen
Zutritt zum Keller. Deswegen ist der
Zonenalarm im Keller aktiv. Geht ein
Familienmitglied in das Haus, wird der Alarm
für das ganze Haus deaktiviert. Gibt die
Hausgehilfin ihren Code ein, bleibt der Alarm im
Keller aktiv. So wird es gemacht Der Code der
Hausgehilfin ist als ein Code in der zweiten
Code-Hälfte abgelegt, z.B. an der Stelle 19.
Da Sie insgesamt 28 Stellen für Codes haben
(wie in der Tabelle 'Codes – Übersicht' gezeigt),
können z.B. die letzten 10 Stellen Zutritt zum
ganzen Haus außer dem Keller geben. Die
Codes zwischen die Stellen 1 und 18 (niedrig)
aktivieren und deaktivieren das ganze
Alarmsystem. Die Codes zwischen den Stellen
19 und 28 (hoch) deaktivieren den Alarm, aber
den Zonenalarm für den Keller bleibt aktiv.
onfigurierung des Tastenfeldes für dieses
Beispiel Den Wert 18 an der Stelle 06 einge-
ben: Dies aktiviert den Ausgang B4 für Codes
an den Stellen 1-18 und Ausgang B3 für Codes
an den Stellen 19-28.
Stelle Code Name Stelle Code Name
11234 15
2 16
3 17
4 18
5 19
6 20
7 21
8 22
9 23
10 24
11 25
12 26
13 27
14 28
abelfarbe
Tastenfeld
– Inst. Funktion Beschreibung
Rot +12 VDC Betriebsspannung, 9-17
V/max. 40 mA
Schwarz 0 V, GND
Betriebsspannung negativ
Gelb D + Dupline®-BUS positiv
Blau D - Dupline®-Bus negativ
Adresse Funktion
B3 Aktiv für einen Zeitraum nach
Loslassen der Taste ‘’
B4 Aktiv für einen Zeitraum nach
ingabe der korrekten Code
B5 Adresse der roten L D
B6 Adresse der grünen L D
B7 Adresse des Summers
onfiguration des Tastenfeldes:
Übersicht und Optionen vom SC (Servicecode) Programmierung
SC gefolgt von # eingeben etc.
Stelle Werks-
standard Funktion Beschreibung Program-
mierung Neuer Wert
00 4711 Mastercode (MC) 00# nnnnnnnn#
01 12347890 Servicekode (SC) 01# nnnnnnnn# nnnnnnnn#
(zweimal eingeben)
02
siehe131 L D- instellungen Gelb im Normalbetrieb,
gelb und grün wenn
Code OK ist 02# nn #
03
siehe23Ausgangszeit von
Adresse B3 Adresse B3 Zeitraum
für Taste ‘’ (Glocke) 03# 0=umschalten, n in
Sek.
04
siehe35Ausgangszeit von
Adresse B4 Code gültige
Ausgangsadresse B4 04# 0=umschalten, n in
Sek./Min.
05
siehe40 Funktionseinstellung Variablen für Summer,
Umschalten, SC und
Ausgang 05# nnn #
06
siehe529 Aktivierung von
Ausgabe von
Benutzercodes
Ausgang für Glocke
(29), Codes >xx 06# nn#
Einbau eines neuen BACC- EYPAD-DC-U
Tastenfeldes
BACC- EYPAD-DC-U verbunden mit dem
BH8-CTRLX-230
Adressen, die vom Tastenfeld verwendet
werden: (feste Adressen, können nicht geän-
dert werden).
Wert in nn Gelbe LED Grüne LED Rote LED
NORMAL 01 02 04
AKTIV 10 20 40
Wert von NN EIN AUS
Summer 0 1
Umschaltung, (für 8-stellige Codes)
2 0
SC: Strom ein/aus für Funktion 4 0
Ausgang (B4) umgekehrt 8 0
Rot
Schwarz
Gelb
Blau
MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594_MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594.qxd 28/03/14 14.39 Pagina 5

MANUAL BACC- EYPAD-DC-U V2 code 15-029-594 / 270314 http://www.carlogavazzi.com/ CARLO GAVAZZI
DANSK
Læs brugervejledningen omhygge-
ligt. Læs brugervejledningen
omhyggeligt. Hvis instrumentet skal
anvendes på en måde, der ikke er
beskrevet af producenten, kan beskyttelsen af
instrumentet blive svækket. Vedligeholdelse:
Kontrollér de relevante tilslutninger foretages
korrekt for at undgå fejlfunktioner eller beskadi-
gelse af instrumentet. Brug en let fugtet klud til
rengøring af instrumentet. Der må ikke anven-
des slibe- eller opløsningsmidler. Vi anbefaler,
at instrumentet frakobles før rengøring.
n FORSYNINGSSPECIFI ATIONER
Strømforsyning 9-17 V DC. Strømforbrug
Maks. 100 mA.
n DUPLINE®-SPECIFI ATIONER
Spænding 8,2 V. Maks. Dupline®-spænding
10 V. Min. Dupline®-spænding 4,5 V. Maks.
Dupline®-strøm 2 mA.
n GENERELLE SPECIFI ATIONER
Adressetildeling/kanalprogrammering Hvis
enheden bruges sammen med SH2W B24
sker adressetildelingen automatisk. Kontrolle-
ren genkender modulet gennem "SIN"
(Specifikt Identifikations - Nummer) som skal
sættes ind i SH-værktøjet. Hvis den bruges
sammen med BH8-CTRLX-230, er kanalerne
fast. Indikationer 3 L D’er, en gul og to tofar-
vede - rød/grøn. De tre L D’er kan indstilles af
brugeren. Indbygget summer. Tæthedsgrad IP
67. Driftstemperatur -15° til 60°C.
Lagertemperatur -30° til 80°C. Fugt (ikke kon-
denserende) 100%. Antal ledninger 4-trådet
kabel, 8 m langt. Godkendelser C .
n FUN TIONSBES RIVELSE
BACC-K YPAD-DC er et fleksibelt kodetasta-
tur til mange applikationer: Ved normal drift
lyser den gule L D (den venstre L D). Når en
valid kode indtastes, (kode efterfulgt af #, f.eks.
1234#), tænder den midterste L D (grøn) i akti-
veringstiden (standard 2 sek.), og buzzeren
kvitterer med to korte bip. Hvis en forkert kode
tastes, lyser den højre L D rødt, og buzzeren
giver lyd i et sekund. Buzzeren og de to L D’er
kan styres fra smart-house systemet direkte
ved at aktivere deres respective addresser.
Hvis der tastes forkert kode 4 gange i træk,
låser BACC-K YPAD i et minut, og den røde
L D blinker. Der kan igen tastes nye koder efter
dette tidsrum. Koderne er lagret i hukom-
melsen, på pladserne 1 til 28. Ved levering er
koden 1234 lagret i pos. 1. Koderne kan lag-
res, ændres eller slettes ved hjælp af
MasterCode (MC): MC er som standard sat til
4711 (kan ændres).
oder – oversigt - BACC- EYPAD-DC-U
Koderne kan indeholde tal fra 1-9 og kan have
en længde på op til 8 cifre.
Programmering af brugerkoder 1) Tast MC
og # (Grøn L D lyser). 2) Tast pos nr og #, (fra
1 til 28, gul og grøn L D lyser). 3) Tast ønsket
kode og # (fra 1 til 8 cifre). For flere koder, gen-
tag fra trin 2. Afslut programmeringstilstand
ved at trykke #. Du kan også vælge at vente 10
sek. uden tasteaktivitet; dette er time-out for
kodetastaturet. ksempel 4711#2#345678#
BACC- EYPAD-
DC-U
Instruction
Manual
SIN 255.255.255/999.999SIN 255.255.255/999.999
Vedhæfte her etiketten
Skriv her placeringen
fulgt af #. Kode 345678 er nu aktiv, og ligger i
hukommelsen i pos. 2. Skift af kode Følg
ovenstående – overskriv blot koden. ksempel
4711# 2# 897 # fulgt af #. Koden 897 er nu
aktiv, placeret i pos 2. vt. tidligere kode er
overskrevet. Slette en kode Følg ovenstående,
i trin 3, tryk blot # - og koden er slettet.
ksempel 4711# 2 # #. Koden i pos. 2 er slet-
tet. Slette alle koder Tast MC# 2500# - alle
brugerkoder i position 1-28 er slettede.
ksempel 4711# 2500#. Koderne i hukommel-
sespladerne 1-28 er slettede. Afslut program-
meringsmode Timeout er 10 sekunder.
Programmeringsmode afsluttes automatisk 10
sekunder efter den sidste tast er trykket.
Alternativt kan du trykke #. Avancerede valg-
muligheder i BACC- EYPAD-DC kodetasta-
tur De avancerede valgmuligheder er lagrede i
et andet hukommelsesområde på pladserne 01
til 06. Disse pladser er tilgængelige vha.
Service Code (SC) Disse pladser indeholder
konfigurationsopsætning. De skal normalt ikke
ændres, og i så tilfælde kun af en erfaren instal-
latør. I fabriksopsætningen er disse værdier:
Mastercode (MC) 4711, placeret i lokation 00.
Servicecode (SC) 12347890, placeret i loka-
tion 01. ort overblik MC bruges til program-
mering, sletning og ændring af brugerkoder.
MC giver adgang til hukommelsespladserne 1-
28, hvor brugerkoderne er placerede. SC giver
adgang til det andet hukommelsesområde på
plads erne 01 til 06 til konfiguration af kodeta-
staturet. Som standard (kan ændres – se for-
klaring 4 nedenunder), skal indtastning af
SC foregå inden 10 sekunder efter tilslutning
af forsyningsspændingen. Efter at have ind-
tastet SC, kan andre ændringer fortsættes
indtil det sidste # trykkes, eller ved udløb af
time-out.
Eksempel Du ønsker at ændre både SC og
MC. Tilslut forsyning til kodetastaturet. Inden
10 sekunder: påbegynd indtastningen af SC og
ændr SC som beskrevet i eksemplerne neden-
under. Den grønne L D lyser. Ændr MC som
beskrevet i eksemplerne nedenunder. Nu har
kodetastaturet ny SC og ny MC. Tryk #. Dette
afslutter programmeringsmode. ( ller vent 10
sekunder). Reset SC # 0250 # - Kodetastaturet
er tilbagestillet til fabriksopsætning.
Eksempler (Det antages at SC er 12347890).
Eksempel 1 Ændre MC til 47889: Tilslut forsy-
ning, 12347890#00#47899##. Eksempel 2
Ændre SC til 151618: Tilslut forsyning,
12347890#01#151618#151618##. Eksempel 3
Reset kodetastaturet til fabriksopsætning:
Tilslut forsyning, 12347890#0250##. Eksempel
4Ændre MC (mastercode) til 5643, og SC (ser-
vicecode) til 1357: Tilslut forsyning,
12347890#00#5643#01#1357#1357##.
Se oversigten over funktionskoderne i tabellen
“Konfiguration af kodetastaturet”.
1) Forklaring til plads 02: LED indikation
(default = 31) Der er 3 L D’er på kodetastatu-
ret; en gul, en grøn og en rød. Som standard er
der lys i den gule L D når kodetastaturet er i
NORMAL tilstand (når forsyning er tilsluttet, og
der ikke trykkes på nogen taster). Når en tast
trykkes, slukker den gule L D kortvarigt, og
buzzeren bipper kort. AKTIV tilstand er når en
valid kode bliver tastet. Ved at vælge andre
værdier i hukommelsesplads 02, kan du ændre
opsætningen af måden L D’erne indikerer
NORMAL og AKTIV tilstand:
For at opnå ønsket kombination, lægges talle-
ne i tabellen sammen, og denne værdi indsæt-
tes i hukommelsesplads 02. Eksempel 1 NOR-
MAL gul og AKTIV gul og grøn. Værdierne fra
tabellen er 01 + 10 + 20. Indsæt i hukommel-
sesplads 02=31 (Summen af 01+10+20).
(01=gul L D i NORMAL tilstand). (10=gul L D i
AKTIV tilstand). (20=grøn L D i AKTIV tilstand).
Indtastningssekvens på kodetastaturet: Sluk,
tænd, tast SC# 02# 31##. Eksempel 2 NOR-
MAL grøn og AKTIV rød. Værdier fra tabellen:
02 + 40 = 42. Indtastningssekvens på kodeta-
staturet: Sluk, tænd, tast SC# 02# 42##.
Eksempel 3 NORMAL ingen og AKTIV gul.
Værdier fra tabellen: 00 + 10 = 10.
Indtastningssekvens på kodetastaturet: Sluk,
tænd, tast SC# 02# 10##. 2) Forklaring til
lokation 03. Tidsvarighed på adresse B3
udgang (Default = 3 sekunder) Når klok-
keknappen () trykkes og slippes, er adresse
B3 aktiv i den tidsperiode som er kodet ind i
plads 03. Ved at ændre værdien i denne plads,
kan man opnå tider på mellem 1 og 99 sek-
under. Hvis man skriver værdien 00, vil tasten
virke som et kip-tryk; ved første tryk skifter B#
til on, ved næste tryk skifter B3 tilbage til off.
ksempler: (se * ovenover hvordan SC indtas-
tes) Udgang (B3) aktiv i 7 sekunder:
SC#03#07##. Udgang som kip-tryk:
SC#03#00##. 3) Forklaring til position 04.
Tidsvarighed af adresse B4 udgang (Default
= 5 sekunder) Når en valid kode tastes, er
adresse B4 aktiv i tidsperioden som er define-
ret i hukommelsesplads 04. Denne tid kan
ændres til mellem 1 og 100 sekunder, eller fra 1
til 99 minutter. Indsættes en værdi mellem 1 og
100, giver det forsinkelser på mellem 1 og 100
sekunder. Indsættes en værdi mellem 101 og
199, giver det forsinkelser på mellem 1 og 99
minutter. Indsættes værdien 0, er resultatet en
kip-tænding. Eksempler Du ønsker en B4 aktiv
i 3 sekunder når ok kode tastes: SC#04#3##.
Du ønsker en B4 aktiv i 15 minutter når ok kode
tastes: SC#04#115##. Brug standardværdien
ved brug i smart-house applikationer. 4)
Forklaring til plads 05: Buzzer, kip, SC,
adresse B4 (Default 05=00) Buzzer on og alle
andre i off mode.
For at finde værdien som skal indsættes i
hukommelsesplads 05, lægges tallene i tabel-
len sammen. F.eks. lyd i buzzeren, kip-tænding
og udgang B4 inverteret, adder 0, 2 og 8 (=10).
Buzzer Den indbyggede buzzer lyder i forskel-
lige situationer, når værdien er 0. Når værdien
sættes til 1, er buzzeren stum. ip-tænding
Udgang (B4) er normalt slukket, og når en gyl-
dig kode indtastes, aktiveres udgangen i den
tidsperiode som er defineret i plads 03. Hvis
kip-tænding er valgt (værdien 2 er lagt til i plads
05), vil enhver gyldig 8-cifret kode sætte
udgang B4 on, indtil næste gang en gyldig
kode indtastes. Alle andre gyldige koder (andre
end 8-cifrede) giver en tidsvarighed på udgang
B4 som er defineret i plads 04. Brug standard-
værdien ’Off’ ved brug i smart-house appli-
kationer. SC: Forsyning on/off funktion Hvis
denne vælges til ’On’, kan SC indtastes uden at
man skal slukke og tænde for forsyningen. Hvis
der vælges ’Off’, skal forsyningen slukkes og
tændes før SC kan tastes (inden tids udløb).
Udgang (B4) inverteret Som standard er B4
normalt inaktiv. Når der tastes en gyldig kode,
skifter B4 til aktiv i et givet tidsrum, inden den
skifter tilbage til inaktiv. Hvis modsat tilstand
ønskes, kan dette vælges ved at lægge ’8’ til
værdien i plads 05. Brug standardværdien
’Off’ ved brug i smart-house applikationer.
Eksempler Buzzer aktiv, kip-tænding og inver-
teret udgang ønskes: Buzzer=0, kip-tænding=2
og inverteret udgang =8. Skriv summen
(0+2+8=10) i plads 05. SC#05#10##. Til smart-
house-brug, aktiv buzzer, og mulighed for at
skifte SC uden at skulle slukke/tænde for forsy-
ningen: Buzzer=0 og SC=4. Skriv summen
(0+4=4) i plads 05: SC#05#04##. 5) Forklaring
til plads 06. Indstilling af hvordan B3 og B4
skal virke (Default 04 = 29) De to udgange vir-
ker på følgende måde: 1) Som standard bliver
udgang B4 aktiveret i et givet tidsrum når en
gyldig kode bliver tastet. Det er ligegyldigt hvil-
ken hukommelsesplads koden ligger i.
ksempel: Adgangs-koderne for tre familie-
medlemmer er placerede i plads 2, 3 og 4. n
rengøringshjælp har en kode som er placeret i
plads 5. Alle koder aktiverer B4 i en given tids-
periode når de bliver tastet. 2) Som standard
aktiverer klokketasten () udgang B3 i en given
tidsperiode når den bliver aktiveret. Hvis man
lægger en værdi mellem 1 og 28 i lokation 06,
afhængig af værdien, kan man få B3 eller B4
aktiveret i et givet tidsrum, bestemt af hvilken
plads koden er placeret i. Lad os antage at du
har koder placeret i pladserne 1, 2, 3, 7, 14 og
21 i kodelisten. Normalt vil disse koder aktivere
B4 i et givet tidsrum. B3 vil aktiveres i en given
tidsperiode hvis klokketasten bliver trykket.
Du ønsker, af den ene eller den anden grund, at
skelne mellem de personer der har adgang til
bygningen. Løsning Vælg to områder i bruger-
kodeområdet, og placer koderne til de perso-
ner som har én adgang til bygningen i den ene
del af hukommelsen og resten af personernes
koder i den anden del. Sæt en ‘skillelinie’ i
hukommelsen ved at indsætte et tal i plads 06.
I eksemplet ovenover - hvis nummeret er 12 -
vil koderne som ligger i hukommelsesområde
1-11 aktivere B4, og koderne i plads 12-28 vil
aktivere B3. Kodetastaturet vil indikere forskel-
len med to forskellige lydmønstre - 2 korte bip
ved gyldig kode i hukommelsesintervallet 1-11,
og 1 bip ved intervallet 12-28. ksempel
Rengøringshjælpen har ingen adgang til kælde-
ren, og der er en alarmzone i kælderen. Når et
familiemedlem taster sin kode (som jo er gyldig
for hele huset), dearmeres alarmen i hele huset.
Når hushjælpen taster sin kode, dearmeres
alarmen for den zone som denne har adgang
til, mens alarmen stadig er aktiv i kælderen.
Sådan gør man Rengøringshjælpens kode er
placeret i den anden del af brugerkoderne,
f.eks. plads 19. Da der er plads til 28 koder i alt
(som vist i tabellen ‘Koder – oversigt’), kan du
gøre plads til f.eks. 10 forskellige koder som
giver adgang til huset – undtagen kælderen.
Koderne fra plads 1 til 18 (lave pladser) betje-
ner alarmen for hele huset, og koderne fra
plads 19 til 28 betjener zonealarmen for huset
undtagen kælderen. Når en kode, der f.eks. lig-
ger på plads 11 bliver tastet, aktiveres B4 i et
givet tidsrum, og når en kode, der f.eks. ligger
på plads 22 bliver tastet, aktiveres B3 i et givet
tidsrum. Hvordan kodetastaturet konfigure-
res til dette eksempel Skriv værdien 19 i plads
06: SC#06#19##. Dette vil aktivere udgang B4,
når koder som ligger i position 1-18 bliver tas-
tet, og B3 for koder som ligger i pladserne 18-
28.
Pos ode Navn Pos ode Navn
11234 15
2 16
3 17
4 18
5 19
6 20
7 21
8 22
9 23
10 24
11 25
12 26
13 27
14 28
Ledningsfarve
Funktion Beskrivelse
Rød + 12 V DC Forsyning, 9-17 V/
maks. 40 mA
Sort 0 V, GND Forsyning negativ
Gul Bus + Dupline®bus positiv
Blå Bus - Dupline®bus negativ
Adresse Funktion
B3 Aktiv i en given tidsperiode når ‘’
tasten slippes
B4 Aktiv i en given tidsperiode når kor-
rekt kode tastes
B5 Adresse for rød L D
B6 Adresse for grøn L D
B7 Adresse for buzzer
onfiguration af kodetastaturet
Oversigt og muligheder ved brug af SC (servicecode) Programmering
Tast SC fulgt af # etc.
Lokation Fabriksop-
sætning Funktion Beskrivelse Program
-mering Ny værdi
00 4711 Masterkode (MC) 00# nnnnnnnn#
01 12347890 Servicekode (SC) 01# nnnnnnnn# nnnnnnnn#
(skal tastes to gange)
02 se131 L D-indstillinger Venstre: Gul
Midt: Grøn
Højre: Rød 02# nn #
03 se23Aktiv tid for
adresse B3 Adresse B3 tid for ‘’
(bell) tast 03# 0=toggle, n i sekunder
04 se35Aktiv tid for
adresse B4 Kode valid udgang
adresse B4 04# 0=toggle, n i sek/min
05 se40Funktions-
indstillinger Variabler for buzzer,
toggle, SC og udgang 05# nnn #
06 se529 Adresserne
B3 og B4 Opsætning 06# nn#
Installering af dit BACC- EYPAD-DC-U
kodetastatur
BACC- EYPAD-DC-U forbundet til BH8-
CTRLX-230.
Addresser som bruges af BACC- EYPAD:
(Faste addresser, kan ikke ændres)
Værdi i nn Gul LED Grøn LED Rød LED
NORMAL 01 02 04
AKTIV 10 20 40
Value of NN ON OFF
Buzzer 0 1
Toggle mode, (for 8 digit codes) 2 0
SC: Power on/off function 4 0
Output (B4) inverted 8 0
Rød
Sort
Gul
Blå
MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594_MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594.qxd 28/03/14 14.39 Pagina 6

MANUAL BACC- EYPAD-DC-U V2 code 15-029-594 / 270314 http://www.carlogavazzi.com/ CARLO GAVAZZI
SV NSKA
Läs noggrant genom manualen.
Om instrumentet används på ett
sådant vis som inte specificeras av
tillverkaren, kan instrumentets angiv-
na säkerhet reduceras. Underhåll: försäkra att
alla anslutningar är korrekt anslutna för att und-
vika funktionsfel eller skada på instrumentet.
För att hålla instrumentet rent, använd en lätt
fuktad trasa; använd inte något slipmedel eller
lösningsmedel. Vi rekommenderar att instru-
mentet kopplas ifrån innan det rengörs.
n
STRÖMFÖRSÖRJNING SPECIFI ATIONER
Strömförsörjning 9-17 V DC. Strömför-
brukning Max. 100 mA.
n DUPLINE®-SPECIFI ATIONER
Spänning 8,2 V. Max. Dupline®-spänning 10
V. Min. Dupline®-spänning 4,5 V. Max.
Dupline®-ström 2 mA.
n ALLMÄNNA SPECIFI ATIONER
Adresstilldelning/kanalprogrammering Om
den används med SH2W B24 sker adresstill-
delningen automatiskt: styrenheten identifierar
modulen genom SIN (Specific Identification
Number – specifikt identifikationsnummer) som
måste läggas in i SH-verktyget. Om den
används med BH8-CTRLX-230, kanalerna är
fasta. Indikeringar 3 L D:er, en gul och två
tvåfärgade röd/gröna L D:er. De tre L D:ernas
indikeringar kan användarkonfigureras.
Inbyggd summer. apslingsklass IP 67.
Driftstemperatur -15° till 60°C.
Lagringstemperatur -30° till 80°C. Fuktighet
(icke-kondenserande) 100%. Antal ledare 4-
ledarkabel, 8 m längd. Godkännanden C .
n FUN TIONSSÄTT
BACC-K YPAD-DC är en flexibel knappanel för
tillämpningar inom vitt skilda områden. Vid nor-
mal drift är den gula lysdioden tänd (den vän-
stra). Vid aktivering av en bekräftad kod (kod
följd av #, t.ex. 1234#) tänds den gula och den
gröna lysdioden under aktiveringstiden och
summern ljuder med två korta pip. Om koden
inte bekräftas tänds den röda lysdioden kortva-
rigt och summern ljuder med ett kort och ett
långt pip. Dessutom kan summern och den
gröna och den röda lysdioden aktiveras direkt
genom aktivering av deras respektive adresser.
Om fel kod knappas in fyra gånger i rad spärras
knappanelen i en minut (den röda lysdioden
blinkar). fter att minuten har gått kan du för-
söka igen. Tillträdeskoderna sparas på minnes-
platserna 1 till 28. Vid leverans är koden 1234
programmerad på plats 1. Koderna kan pro-
grammeras/ändras med hjälp av Mastercode
(MC): MC är som standard 4711.
oder – översikt - BACC- EYPAD-DC
Koderna kan bestå av siffrorna 1 till 9 och inne-
hålla upp till 8 siffror.
Programmering av användarkoder 1) Knappa
in MC och tryck på # (grön lysdiod tänds). 2)
Knappa in platsnr och tryck på # (1 till 28, gul
och grön lysdiod tänds). 3) Knappa in koden
och tryck på # (1 till 8 siffror). Upprepa från steg
BACC- EYPAD-
DC-U
Instruction
Manual
SIN 255.255.255/999.999SIN 255.255.255/999.999
Fäst här etiketten
Skriv här för den plats
2 för att knappa in fler koder. Tryck på # för att
lämna programmeringsläget. Du kan också
vänta 10 sekunder så avslutas programme-
ringsläget. xempel 4711#2#345678# följt av #.
Nu är koden 345678 aktiv och ligger på plats 2.
Ändring av kod Följ ovanstående steg – bara
skriv över koden. xempel 4711#2#897# följt
av #. Nu är koden 897 aktiv och ligger på plats
2. Den gamla koden har tagits bort (skrivits
över). Ta bort en kod Följ ovanstående steg. I
steg 3 ska du bara trycka på # – sedan har
koden tagits bort. xempel 4711#2# #. Nu har
koden på plats 2 tagits bort. Ta bort alla koder
Knappa in MC#2500# – alla användarkoder på
platserna 1–28 tas bort. xempel 4711#2500#.
Nu har alla användarkoder tagits bort. Lämna
programmeringsläget Timeout är 10 sek.
Programmeringsläget avslutas automatiskt 10
sekunder efter sista knapptryckningen. Du kan
också trycka på #. Avancerade alternativ på
BACC- EYPAD-DC-U-knappanelen De
avancerade alternativen lagras i ett andra
minnesområde på plats 01 till plats 06. Du får
åtkomst till dessa minnesplatser genom att
använda Servicecode (SC). Dessa platser inne-
håller konfigureringsinställningarna och bör
endast ändras av en erfaren installatör.
Standardvärdena är: Servicecode (SC)
12347890, på plats 01. Mastercode (MC)
4711, på plats 00. ort beskrivning MC är
avsedd för programmering/borttagning/ändring
av användarkoderna. MC ger åtkomst till de
normala minnesplatserna 1–28 där användar-
koderna är placerade. SC ger åtkomst till de
utökade minnesplatserna 01–06 för konfigure-
ring av knappanelen. Som standard (kan
ändras – se förklaring 4 nedan) måste SC
knappas in inom 10 sekunder efter att
strömmen slagits på. Efter att du har använt
SC en gång kan du fortsätta ändra konfigu-
reringen tills du har tryckt på # för sista
gången eller tills timeout-tiden har gått.
Exempel Du vill ändra både SC och MC. Slå på
strömmen till knappanelen. Knappa in SC inom
10 sekunder och ändra SC enligt exemplen
nedan. Den gröna lysdioden är fortfarande
tänd. Ändra MC enligt exemplen nedan. Nu har
knappanelen ny SC och ny MC. Tryck på # för
att lämna programmeringsläget (eller vänta 10
sekunder). Återställning Slå på strömmen, SC
# 0250 # – knappanelen återställs till fabriksin-
ställningarna. Exempel (Här är SC 12347890).
Exempel 1 Ändra MC till 47889: Slå på
strömmen, 12347890#00#47899##. Exempel 2
Ändra SC till 151618: Slå på strömmen,
12347890#01#151618#151618##. Exempel 3
Återställ knappanelen till fabriksinställningarna:
Slå på strömmen, 12347890#0250##. Exempel
4 Ändra MC (mastercode) till 5643 och SC (ser-
vicecode) till 1357: Slå på strömmen,
12347890#00#5643#01#1357#1357##.
Se funktionskoderna i tabellen “Konfigurering
av knappanelen”.
1) Förklaring till tabellplats 02.
Lysdiodindikering (standard = 31) Det finns tre
lysdioder på knappanelen, en gul och två två-
färgade, varav den mittersta som standard
lyser med rött sken och den högra med grönt.
Som standard är den gula lysdioden tänd när
läget NORMAL är aktivt (när strömmen är
påslagen och det inte trycks på några knap-
par). Vid tryckning på en knapp blinkar den gula
lysdioden (släcks ett ögonblick) och summern
ljuder. Läget AKTIV är när knappanelen svarar,
t.ex. när rätt kod har knappats in. Genom att
välja andra värden på minnesplats 02 går det
att få andra lysdiodskombinationer. Nn- (tabell)
och lysdiodsindikeringen för NORMAL och
AKTIV (godkända koder) är som följer:
För att få önskade lysdiodskombinationer ska
du bara addera värdena i tabellen ovan och
knappa in summan på plats 02. Exempel 1
NORMAL gul och AKTIV gul och grön. Värden
från tabellen: 01 + 10 + 20. Standard på plats
02 = 31 (addera 01 + 10 + 20). (01=gul lysdiod
i läge NORMAL). (10=gul lysdiod i läge AKTIV).
(20=grön lysdiod i läge AKTIV). Knappa in vär-
det på knappanelen: Slå på strömmen, slå av
strömmen, knappa in SC#02#31##. Exempel 2
NORMAL grön och AKTIV röd. Värden från
tabellen: 02 + 40 = 42. Knappa in värdet på
knappanelen: Slå på strömmen, slå av strömm-
men, knappa in SC#02#42##. Exempel 3
NORMAL släckt och AKTIV gul. Värden från
tabellen: 00 + 10 = 10.Knappa in värdet på
knappanelen: Slå på strömmen, slå av strömm-
men, knappa in SC#02#10##. 2) Förklaring till
plats 03: Varaktighet för utgång på adress
B3 (standard = 3 sekunder) När du trycker på
klockknappen () och släpper upp den igen är
utgångsadressen B3 aktiv under den period
som anges på plats 03. Genom att ändra vär-
det kan du ändra perioden till mellan 1 och 99
sekunder. Om värdet anges som 00 fungerar
knappen som växlingsknapp. Första gången
du trycker på den är B3 PÅ, nästa gång är B3
AV. xempel (se * ovan för inknappning av SC).
Utgången är aktiv i 7 sekunder: SC#03#07##.
Utgången fungerar som växlingsknapp:
SC#03#00##. 3) Förklaring till plats 04:
Varaktighet för utgång på adress B4 (stan-
dard = 5 sekunder) När korrekt tillträdeskod
knappas in är B4 aktiv under den period som
anges på plats 04. Denna period kan ändras till
mellan 1 och 100 sekunder eller mellan 1 och
99 minuter. Inknappning av ett värde från 1 till
100 ger fördröjningar på mellan 1 och 100
sekunder. Inknappning av ett värde mellan 101
och 199 ger fördröjningar på mellan 1 och 99
minuter. Inknappning av 0 ger växlingsfunktion.
Exempel Du vill ha en utgång som är aktiv i 3
sekunder: SC#04#3##. Du vill ha en utgång
som är aktiv i 15 minuter: SC#04#115##.
Använd standardvärde för smart-house-till-
ämpningar. 4) Förklaring till plats 05.
Summer, växling, SC, utgång B4 Standard
05=00: Summer på och alla andra av.
För att få ett numeriskt värde ska du bara adde-
ra värdena i tabellen. För t.ex. summer på, väx-
lingsläge och inverterad utgång (B4) ska du
bara addera 0, 2 och 8 (= 10). Summer Den
inbyggda summern ljuder i olika situationer när
adressen är frånslagen. När denna adress är på
är summern alltid tyst. Växlingsläge Utgången
(B4) är normalt inaktiv. När den godkända
koden knappas in aktiveras utgången under
den period som angetts på plats 03. Om väx-
lingsläget är inställt på ”ON” kommer alla koder
som består av 8 siffror att slå på (ON) utgången
B4 tills nästa gång en kod accepteras. Alla
andra koder ger en tidsbestämd utgång. I
smart-house-tillämpningar ska detta värde
ställas in på ”OFF”. SC: Ström på/av för funk-
tion Om denna är inställd på ”ON” kan SC
knappas in utan att strömmen måste brytas till
knappanelen. Om den är inställd på ”OFF”
måste strömmen brytas till knappanelen innan
SC knappas in. Utgång (B4) inverterad Som
standard är utgången normalt av. När en kod
godkänns aktiveras utgången under en period
tills tiden har gått. (Inställd på plats 04.) Om du
vill kan utgången inverteras genom att du lägg-
ger till värdet ”8” på plats 05. I smart-house-till-
lämpningar ska detta värdet vara ”normally off”
(normalt av)! Exempel Summer på, växlingslä-
ge på och inverterad utgång önskas: Summer =
0, växling = 2 och inverterad utgång = 8.
Knappa in summan (0 + 2 + 8 = 10) på plats 05:
SC#05#10##. Vid smart-house-användning ska
summern vara på och möjlighet att ändra SC
utan att bryta strömmen till knappanelen
önskas: Summer = 0 och SC = 4. Knappa in
summan (0 + 4 = 4) på plats 05: SC#05#04##.
5) Förklaring till plats 06. Programmering av
B3- och B4-utgångarnas aktiviteter (stan-
dard 04 = 29) De två utgångarna fungerar på
följande två sätt: 1) Som standard aktiveras
utgången B4 så snart en kod godkänns. Det
spelar ingen roll på vilken plats koden är place-
rad. xempel Tillträdeskoderna för tre familje-
medlemmar ligger på platserna 02, 03 och 04.
n städerska har en kod på plats 05. Samtliga
godkända koder kommer att aktivera adressen
B4 under en period. 2) Som standard kommer
ett tryck på klockknappen () att aktivera
utgång B3 under den period som ställts in för
plats 03. tt värde mellan 1 och 28 kan ställas
in för plats 06. Beroende på värdet aktiveras en
av de två adresserna (B3 eller B4) allt efter
kodens placering på kodlistan. Anta att du har
ställt in koder för platserna 01, 02, 03, 07, 14
och 21 på kodlistan. Normalt kommer alla
dessa koder att aktivera adressen B4.
Adressen B3 aktiveras vid tryck på klock-
knappen. Av någon anledning vill du göra skill-
nad på personerna som har tillträde till byggna-
den. Lösning Dela upp användarkoderna i två
grupper och placera koderna för de användare
som har tillträde till en del av byggnaden i den
ena gruppen och de andra användarkoderna i
den andra. Välj sedan skiljelinje i kodlistan
genom att knappa in önskat nummer på plats
06. I ovanstående exempel kommer koderna
under plats 12 att aktivera adress B4 om det
valda numret är 12 och koderna från plats 12
och uppåt kommer att aktivera adress B3
Knappanelen kommer att göra skillnad på de
båda tillträdestyperna med olika ljudsignaler: 2
korta pip för platser med låga nummer och 1
kort pip för platser med höga nummer. xempel
Städerskan har inte tillträde till källaren. Därför
är områdeslarmet aktivt i källaren. När någon
av de tre familjemedlemmar kommer in i huset
inaktiveras larmet för hela huset. När städer-
skan knappar in sin kod kommer källarlarmet
fortfarande att vara aktiverat. Ställ in så här
Städerskans kod är placerad i den andra hal-
van av de angivna koderna, t.ex. på plats 19.
ftersom du har totalt 28 kodplatser (se tabell-
len ”Koder – översikt”) kan du välja att t.ex. de
sista 10 platserna ger tillträde till hela huset för-
utom källaren. Koderna på plats 1 till 18 (låg)
aktiverar och inaktiverar hela larmsystemet.
Koderna på plats 19 till 28 (hög) inaktiverar lar-
met, men områdeslarmet i källaren är fortfa-
rande aktiverat. onfigurering av knappane-
len för detta exempel Knappa in värdet 18 på
plats 06: SC#06#18##.Det aktiverar utgång B4
för koder på plats 1–18 och utgång B3 för
koder på plats 19–28.
Värde för nn Gul lysdiod Grön lysdiod Röd lysdiod
NORMAL 01 02 04
AKTIV 10 20 40
Värde för NN PÅ AV
Summer 0 1
Växlingsläge (för 8-siffriga koder) 2 0
SC: Ström på/av för funktionen 4 0
Utgång (B4) inverterad 8 0
onfigurering av knappanelen:
Översikt och SC-alternativ (servicecode) Programmering
nappa in SC följt av # etc.
Plats Fabriks-
inställning Funktion Beskrivning Program-
mering Nytt värde
00 4711 Mastercode (MC) 00# nnnnnnnn#
01 12347890 Servicekode (SC) 01# nnnnnnnn# nnnnnnnn#
(måste knappas in två
gånger)
02 se131 Lysdiodsinställni
ngar
Gul för normalläget, gul
och grön när koden är
godkänd 02# nn #
03 se23Utgångstid för
adress B3 Adress B3 tid för ””
(klockknapp) 03# 0 = växling, n i sek.
04 se35Utgångstid för
adress B4 Kod giltig utgångs-
adress B4 04# 0 = växling, n i
sek./min
05 se40Inställning av
funktioner
Variabler för summer,
växling,
SC och utgång 05# nnn #
06 se529 Aktivering av
utgång för
användarkoder
Utgång för klockknapp
(29),
koder >xx 06# nn#
Ledningsfärg
nappanel –
Inst Funktion Beskrivning
Röd + 12 VDC Spänningsmatning,
9–17 V/max. 40 mA
Svart 0 V, jord Spänningsmatning
minusledning
Gul D + Dupline®-buss plus-
ledning
Blå D - Dupline®-buss
minusledning
Adress Funktion
B3 Aktiv under en period efter att ””-
knappen har släppts upp
B4 Aktiv under en period när korrekt kod
har knappats in
B5 Röd lysdiods adress
B6 Grön lysdiods adress
B7 Summers adress
Plats od Namn Plats od Namn
11234 15
2 16
3 17
4 18
5 19
6 20
7 21
8 22
9 23
10 24
11 25
12 26
13 27
14 28
Installera din nya BACC- EYPAD-DC-U-
knappanel
BACC- EYPAD-DC-U ansluten till BH8-
CTRLX-230.
Adresser som används av knappanelen:
(Fasta adresser, kan inte ändras).
Röd
Svart
Gul
Blå
MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594_MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594.qxd 28/03/14 14.40 Pagina 7

MANUAL BACC- EYPAD-DC-U V2 code 15-029-594 / 270314 http://www.carlogavazzi.com/ CARLO GAVAZZI
NORSK
Les nøye bruksanvisningen. Hvis
produktet er brukt på en måte som
ikke er angitt av produsenten, kan
beskyttelsen av produktet bli svekket.
Vedlikehold: sørge for at tilkoblingene er kor-
rekt utført for å unngå funksjonsfeil eller skade
på produktet. For å holde produktet rent, bruk
en lett fuktet klut, ikke bruk skuremidler eller
løsemidler. Vi anbefaler å koble fra produktet
før rengjøring.
n TILFØRSELSSPESIFI ASJONER
Strømforsyning 9-17 V DC. Strømforbruk
Maks. 100 mA.
n DUPLINE®-SPESIFI ASJONER
Spenning 8,2 V. Maksimum Dupline®-spen-
ning 10 V. Minimum Dupline®-spenning 4,5 V.
Maksimum Dupline®-strøm 2 mA.
n GENERELLE SPESIFI ASJONER
Adressetildelinger/kanalprogrammering
Dersom den brukes sammen med SH2W B24
skjer adressetildelingen automatisk: controlle-
ren gjenkjenner modulen gjennom SIN (Specific
Identification Number) som må legges inn i SH-
verktøyet. Hvis den brukes sammen med BH8-
CTRL-230, er kanalene fast. Indikasjoner 3
L D-er, en gul og to tofargede røde/grønne
L Der. Oppførselen til de tre L Dene er bruker-
konfigurerbar. Innebygd summer.
apslingsgrad IP 67. Driftstemperatur -15° til
60°C. Lagringstemperatur -30° til 80°C.
Fuktighet (ikke-kondenserende) 100%. Antall
ledninger 4-leders kabel, 8 m lengde.
Godkjenninger C .
n FUN SJONSMÅTER
BACC-K YPAD-DC er en fleksibel tastgruppe
til applikasjoner innen mange forskjellige områ-
der: I normal drift er den gule lysdioden på (den
venstre). Ved aktivering av en bekreftet kode
(kode etterfulgt av #, f.eks. 1234#) vil den gule
og den grønne lysdioden lyse i aktiveringstiden,
og summeren svarer med to korte pipetoner.
Uten bekreftelse vil den røde lysdioden lyse
kort, og summeren svarer med en kort og en
lang pipetone. I tillegg kan summeren og den
grønne og røde lysdioden aktiveres direkte ved
å aktivere deres motsvarende adresser. Når feil
kode legges inn fire ganger på rad, sperres
tastgruppen i 1 minutt (og den røde lysdioden
blinker). tter et minutt kan man forsøke igjen.
Adgangskodene lagres i minneposisjon 1 til 28.
Ved levering er kode 1234 programmert i
pos. 1. Koder kan programmeres/endres eller
slettes ved å bruke masterkoden (MC): MC er
standardinnstilt til 4711.
oder – oversikt - BACC- EYPAD-DC-U
Kodene kan inneholde tall fra 0-9 og være opp-
til 8 sifre lang. Programmering av brukerko-
dene: 1) Tast inn MC og # (grønn lysdiode akti-
veres). 2) Tast inn posisjonsnummer og #, (fra 1
til 28, gul og grønn lysdiode aktiveres). 3) Tast
inn koden og # (fra 1 til 8 sifre) For flere koder
gjentas prosedyren fra trinn 2. Avslutt program-
meringsmodus ved å trykke på #.
BACC- EYPAD-
DC-U
Instruction
Manual
SIN 255.255.255/999.999SIN 255.255.255/999.999
Fest her etiketten
Skriv her er plasseringen
Programmeringsmodus avsluttes automatisk
etter 10 sekunder. ksempel 4711#2#345678#
etterfulgt av #. Koden 345678 er nå aktiv, plas-
sert i pos. 2. Endring av kode Følg instruksene
over og overskriv koden. ksempel 4711# 2#
897 # etterfulgt av #. Koden 897 er nå aktiv,
plassert i pos. 2. Den gamle koden slettes
(overskrives). Sletting av kode Følg instruk-
sene over. I trinn 3 trykker du på # – dermed
slettes tasten. ksempel 4711# 2 # #. Koden i
plassering 2 er nå slettet. Sletting av alle
koder Tast inn MC# 2500# - dette sletter alle
brukerkoder i posisjon 1-28. ksempel 4711#
2500#. Alle brukerkodene er nå slettet. Avslutt
programmeringsmodus Tidsutgangen er 10 s.
Programmeringsmodusen avsluttes automatisk
10 s etter siste tastetrykk. Trykk på # for å
avslutte før det har gått 10 s. Avanserte alter-
nativer for BACC- EYPAD-DC-tastgruppen:
De avanserte alternativene er lagret i et annet
minneområde fra plassering 01 til plassering
06. Disse minneplasseringene får man adgang
til ved hjelp av servicekoden (SC).
Plasseringene inneholder konfigurasjonsinnstil-
linger, og skal bare endres av erfarne installa-
sjonsteknikere. Standardverdiene er:
Servicekode (SC) 12347890, i plassering 01.
Masterkode (MC) 4711, i plassering 00. ort
oversikt MC brukes til programmering/slet-
ting/endring av brukerkodene. MC gir adgang
til de normale minneposisjonene fra 1-28, hvor
brukerkodene er plassert. SC gir adgang til
utvidede minneplasseringer 01 til 06 som bru-
kes til å konfigurere tastgruppen. Som stan-
dard (kan endres, se punkt 4 under) må SC
legges inn i løpet av 10 sekunder etter inn-
kobling. Når du har brukt SC en gang, kan
du fortsette å endre konfigurasjonene inntil
du trykker på den siste #, eller inntil tids-
grensen utløper.
Eksempel Du ønsker å endre både SC og MC.
Koble inn tastgruppen. Legg inn SC innen 10
sekunder og endre SC som beskrevet i eksem-
plene under. Den grønne lysdioden er fortsatt
aktivert. ndre MC som beskrevet i eksem-
plene under. Nå har tastgruppen ny SC og MC.
Trykk på # for å avslutte programmeringsmo-
dus. ( ller vent i 10 sekunder). Tilbakestilling
Strøm på, SC # 0250 # - tastgruppen stilles til-
bake til fabrikkstandard. Eksempler (hvor SC
er 12347890). Eksempel 1 ndre MC til 47889:
Strøm på, 12347890#00#47899##. Eksempel 2
ndre SC til 151618: Strøm på,
12347890#01#151618#151618##. Eksempel 3
Tilbakestilling av tastgruppen til fabrikkstan-
dard: Strøm på, 12347890#0250##. Eksempel
4ndre MC (masterkode) til 5643 og SC (ser-
vicekode) til 1357: Strøm på,
12347890#00#5643#01#1357#1357##.
Se funksjonskodene i tabellen “Konfigurering
av tastgruppen”.
1) Forklaring til tabellplassering 02.
Lysdiodeindikasjon (standard = 31) Det er tre
lysdioder på tastgruppen: en gul og to tofarge-
de, hvor den midterste som standard lyser rødt
og den høyre grønt. Som standard lyser den
gule lysdioden i NORMAL modus (dvs. når
strømmen er koblet til og ingen taster holdes
inne). Når det trykkes på en tast, blinker den
gule lysdioden (slår seg av midlertidig), og sum-
meren gir fra seg en pipetone. AKTIV modus er
når tastgruppen gir en respons, f.eks. når man
taster inn riktig kode. Det er mulig å etablere
andre lysdiodekombinasjoner ved å velge
andre verdier i minneplassering 02. nn (tabell)
og lysdiodeindikasjonen for NORMAL og
AKTIV (godkjent kode) er som følger:
For å etablere de ønskede lysdiodekombina-
sjonene legges verdiene i tabellen sammen, og
summen legges inn på plassering 02.
Eksempel 1 NORMAL gul og AKTIV gul og
grønn. Verdier fra tabellen: 01 + 10 + 20.
Standard på plassering 02 = 31 (Summen av
01, 10 og 20). (01=gul lysdiode i NORMAL til-
stand). (10=gul lysdiode i AKTIV tilstand).
(20=grønn lysdiode i AKTIV tilstand). Legg inn
verdien i tastgruppen: Koble fra, koble til, tast
inn SC#02#31##. Eksempel 2 NORMAL grønn
og AKTIV rød. Verdier fra tabellen: 02 + 40 = 42.
Legg inn verdien i tastgruppen: Koble fra, koble
til, tast inn SC# 02# 42##. Eksempel 3 NOR-
MAL ingenting og AKTIV gul. Verdier fra tabel-
len: 00 + 10 = 10. Legg inn verdien i tastgrup-
pen: Koble fra, koble til, tast inn SC#02#10##.
2) Forklaring til plassering 03. Tidsvarighet
for utgangsadresse B3 (standard = 3 s) Når
klokketasten () holdes inne og slippes, vil
utgangsadressen B3 være aktiv i en tidsperio-
de som er definert i plassering 03. Ved å endre
verdien får man andre tidsverdier fra 1 til 99
sekunder. Hvis angitt verdi er 00, fungerer
knappen som en vekselbryter; ved første trykk
er B3 PÅ, ved neste trykk er den AV.
ksempler: (se * over for inntasting av SC).
Utgang aktiv i 7 sekunder: SC#03#07##.
Utgang med funksjon som en vekselbryter:
SC#03#00##. 3) Forklaring til plassering 04.
Varighet av adresse B4s utgangstid (stan-
dard = 5 s) Når riktig inngangskode angis, vil B4
være aktiv i en tidsperiode som er definert i
plassering 04. Denne tidsperioden kan endres i
intervallet 1 til 100 sekunder eller 1 til 99 minut-
ter. Ved å legge inn en verdi i intervallet 1 til 100,
etableres forsinkelser på 1 til 100 sekunder. Ved
å legge inn en verdi i intervallet 101 til 199, eta-
bleres forsinkelser på 1 til 99 minutter. Ved å
legge inn 0 etableres vekselbryterfunksjonen.
Eksempler Du ønsker en utgang som er aktiv i
3 sekunder: SC#04#3##. Du ønsker en utgang
som er aktiv i 15 minutter: SC#04#115##.Bruk
standardverdi for smart-house-applikasjo-
ner. 4) Forklaring til plassering 05. Summer,
veksler, SC, utgang B4 Standard 05=00:
Summer på og alle andre i av-modus.
Legg sammen verdiene i tabellen for å få nume-
risk verdi. F.eks. summer på, vekslermodus og
invertert utgang (B4), legg sammen 0, 2 og 8
(=10). Summer Den interne summeren gir fra
seg en lyd i forskjellige situasjoner når adressen
er av. Når denne adressen er på, vil summeren
være stille i alle situasjoner. Vekslermodus
Utgangen (B4) er normalt av. Når godkjent kode
legges inn, er utgangsvarigheten definert i plas-
sering 03. Hvis vekslermodus er "PÅ", vil alle
valgte koder med 8-sifrede numre sette utgang
B4 "PÅ" inntil neste gang en kode aksepteres.
Alle andre koder vil gi en tidsbegrenset utgang.
I smart-house-applikasjoner settes denne ver-
dien til "OFF". SC: Funksjon for strøm av/på
Hvis denne er satt til "PÅ", kan SC legges inn
uten å koble fra tastgruppen. Hvis den er satt til
"AV", må tastgruppen kobles fra før SC legges
inn. Invertert utgang (B4) Som standard er
utgangen normalt av. Når en kode godkjennes,
slår utgangen seg på i en tidsperiode, og av
igjen når tidsperioden utløper. (Innstilinger i
plassering 04). Utgangen kan eventuelt inverte-
res ved å legge til verdien "8" i plassering 05.
I smart-house-applikasjoner settes denne ver-
dien til "normalt av"! Eksempler Summer på,
vekslermodus på og invertert utgang ønskes:
Summer=0, veksler=2 og invertert utgang=8.
Skriv summen (0+2+8=10) i plassering 05
SC#05#10##. Til smart-house-bruk, summeren
er på og muligheten til å endre SC uten å koble
fra tastgruppen ønskes: Summer=0 og SC=4.
Skriv summen (0+4=4) i plassering 05:
SC#05#04##. 5) Forklaring til plassering 06.
Programmering av utgang B3 og B4 (stan-
dard 04 = 29) De to utgangene virker på føl-
gende to måter: 1) Som standard aktiveres
utgang B4 når en kode godkjennes. Det spiller
ingen rolle hvilken posisjon koden har.
ksempel: inngangskodene for tre familiemed-
lemmer er lagt inn på plassering 02, 03 og 04.
Hushjelpen har kodeplassering 05. Alle god-
kjente koder vil aktivere adresse B4 i en tidspe-
riode. 2) Som standard vil klokketasten (), når
den trykkes inn, aktivere utgang B3 i den tids-
perioden som er lagt inn i plassering 03. I plas-
sering 06 kan det legges inn en verdi mellom 1
og 28. Avhengig av verdien vil en av de to
adressene (B3 eller B4) aktiveres, alt etter
kodens posisjon på kodelisten. La oss anta at
du har lagt inn koder i posisjon 01, 02, 03, 07,
14 og 21 i kodelisten. Normalt vil alle disse
kodene aktivere adresse B4. Adresse B3 vil gi
en utgang når klokketasten holdes inne. Du
ønsker å skille mellom personene som har
adgang til bygningen. Løsning Velg to områder
i brukerkodene og legg inn kodene for de bru-
kerne som har adgang til en del av bygningen i
den ene halvdelen av kodeområdet, og de
andre kodene for brukerne i det andre kode-
området. Deretter velger du "skillelinjen" i
kodelisten ved å legge inn ønsket nummer i
plassering 06. Hvis det valgte nummeret i
eksemplet over er 12, vil kodene under posi-
sjon 12 aktivere adresse B4, og kodene fra 12
og oppover vil aktivere adresse B3.
Tastgruppen vil bruke lyder til å skille mellom
de to inngangene: 2 korte pipetoner for de
"lave" posisjonene og 1 kort pipetone for
"høye" posisjoner. ksempel Hushjelpen skal
ikke ha adgang til kjelleren. Derfor er sonealar-
men aktivert i kjelleren. Når en av de tre famili-
emedlemmene går inn i huset, deaktiveres alar-
men for hele huset. Når hushjelpen legger inn
sin kode, vil alarmen for kjellersonen fortsatt
være aktiv. Slik gjør du det Hushjelpens kode
legges inn i den andre delen av kodene, f.eks. i
plassering 19. ttersom det er til sammen 28
mulige kodeplasseringer (som vist i tabellen
"Koder - oversikt"), kan du f.eks. velge at de 10
siste plasseringene gir adgang til hele huset,
bortsett fra kjelleren. Kodene i posisjon 1 til 18
(lav) vil aktivere og deaktivere hele alarmsyste-
met. Kodene i posisjon 19 til 28 (høy) vil deak-
tivere alarmen, men sonealarmen for kjelleren
vil fortsatt være aktiv. onfigurering av tast-
gruppen for dette eksemplet Legg inn verdi-
en 18 i plassering 06: SC#06#18##. Dette akti-
verer utgang B4 for koder i posisjon 1-18, og
utgang B3 for koder i posisjon 19-28.
Pos ode Name Pos ode Name
11234 15
2 16
3 17
4 18
5 19
6 20
7 21
8 22
9 23
10 24
11 25
12 26
13 27
14 28
Ledningsfarge
Tastgruppe –
Inst
Funksjon Beskrivelse
Rød + 12 VDC Forsyning, 9-17 V/
maks. 40 mA
Sort 0 V, GND Forsyning negativ
Gul D + Dupline®-buss, positiv
Blå D -
Dupline®-buss, negativ
Adresse Funksjon
B3 Aktiv i en tidsperiode etter at ‘’-
tasten slippes
B4 Aktiv i en tidsperiode når korrekt
kode angis
B5 Adresse for rød lysdiode
B6 Adresse for grønn lysdiode
B7 Adresse for summer
Oversikt og alternativer med SC (servicekoden) Programmering
Tast inn SC etterfulgt av # osv.
Plas-
sering Fabrikk-
standard Funksjon Beskrivelse Program-
mering Ny verdi
00 4711 Mastercode (MC) 00# nnnnnnnn#
01 12347890 Servicekode (SC) 01# nnnnnnnn# nnnnnnnn#
(må tastes inn to ganger)
02 se131 Innstillinger for
lysdioder
Gul i normal modus,
gul og grønn når
koden er OK 02# nn #
03 se23Utgangstid for
adresse B3 Adresse B3, tid for
‘’ (klokke-) tast 03# 0=veksle, n i s
04 se35Utgangstid for
adresse B4 Kode - gyldig
utgangsadresse B4 04# 0=veksle, n i s/min
05 se40 Funksjonsinnstillinger Variabler for sum-
mer, veksle, SC og
utgang 05# nnn #
06 se529 Aktivering av utgang
for brukerkoder Utgang for klokke
(29), koder >xx 06# nn#
Verdi i nn Gul
lysdiode Grønn
lysdiode Rød
lysdiode
NORMAL 01 02 04
AKTIV 10 20 40
Verdi av NN PÅ AV
Summer 0 1
Vekslermodus (for åttesifrede koder) 2 0
SC: Strøm av/på for funksjon 4 0
Invertert utgang (B4) 8 0
onfigurering av tastgruppen:
BACC- EYPAD-DC-U koblet til BH8-
CTRLX-230.
Adresser som brukes av tastgruppen: (faste
adresser, kan ikke endres).
Slik installerer du din nye BACC- EYPAD-
DC-U-tastgruppe
Rød
Svart
Gul
Blå
MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594_MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594.qxd 28/03/14 14.40 Pagina 8

MANUAL BACC- EYPAD-DC-U V2 code 15-029-594 / 270314 http://www.carlogavazzi.com/ CARLO GAVAZZI
N D RLANDS
Lees aandachtig de handleiding.
Als het instrument wordt gebruikt op
een manier die niet door de produ-
cent, kan de bescherming die door
het instrument worden aangetast. Onderhoud:
Zorg ervoor dat de aansluitingen correct zijn
uitgevoerd om eventuele storing of schade aan
het instrument te voorkomen. Om te voorko-
men dat het instrument schoon met een licht
vochtige doek; gebruik geen schuur-of oplos-
middelen. Wij raden u aan het apparaat los te
koppelen voordat u het schoonmaakt.
n TOEVOERSPECIFICATIES
Voeding 9-17 V DC. Stroomverbruik Max. 100
mA.
n DUPLINE®-SPECIFICATIES
Spanning 8,2 V. Maximale Dupline®-span-
ning 10 V. Minimale Dupline®-spanninge 4,5
V. Maximale Dupline®-stroom 2 mA.
n ALGEMENE SPECIFICATIES
Adrestoewijzingen/kanaalprogrammering
Indien gebruikt met de SH2W B24 is de
adrestoewijzing automatisch: de controller her-
kent de module via het SIN-nummer (Specific
Identification Number) dat moet worden inge-
voerd in het SH-programma. Indien gebruikt
met de BH8-CTRL-230, de kanalen zijn vast.
Indicaties Drie leds, een gele en twee twee-
kleurige rood-groene leds. Het gedrag van de
drie leds kan door de gebruiker worden gecon-
figureerd. Ingebouwde zoemer. Bescher-
mingsgraad IP 67. Bedrijfstemperatuur -15°
tot 60°C. Opslagtemperatuur
-30° tot 80°C. Vochtigheid (niet-condense-
rend) 100%. Aantal draden 4-draadse kabel, 8
m lang. Goedkeuringen C .
n BEDRIJFSMODUS
BACC-K YPAD-DC is een flexibel keypad voor
de meest uiteenlopende toepassingen.
Normaal gesproken brandt de gele L D (aan
linkerkant). Door activering van een bevestigde
code (een code gevolgd door # zoals 1234#)
gaan de gele en groene L D gedurende de
activeringstijd branden en de zoemer ant-
woordt met twee korte piepen. Indien niet
bevestigd, gaat de rode L D kort branden en
antwoordt de zoemer met een korte en lange
piep. Bovendien kunnen de zoemer en groene
en rode L D direct worden geactiveerd door
het activeren van hun resp. adressen. Na het
invoeren van 4 foute codes op rij wordt het key-
pad 1 minuut geblokkeerd (rode L D knippert).
Na deze minuut kunt u het opnieuw proberen.
De toegangscodes zijn opgeslagen in de
geheugenposities 1 tot 28. Bij levering is de
code 1234 in pos. 1 geprogrammeerd. De
codes kunnen worden geprogrammeerd, gewij-
zigd of gewist met behulp van de MasterCode
(MC): de MC is standaard 4711.
Codes - overzicht - BACC- EYPAD-DC-U
De codes mogen nummers van 0 tot 9 bevatten
en kunnen tot max. 8 cijfers lang zijn.
BACC- EYPAD-
DC-U
Instruction
Manual
SIN 255.255.255/999.999SIN 255.255.255/999.999
Bevestig hier het label
Schrijf hier de locatie
Gebruikerscodes programmeren 1) voer de
MC in, gevolgd door een # (groene L D gaat
branden). 2) voer het pos. nr. in, gevolgd door
een # (van 1 tot 28, gele en groene L D gaan
branden). 3) voer de code in, gevolgd door een
# (1 tot 8 cijfers). Herhaal voor meer codes de
stappen vanaf stap 2. Verlaat de programmeer-
modus na een druk op #. U kunt ook 10 secon-
den wachten. Hierna verlaat u het programme-
ren automatisch. Voorbeeld: 4711#2#345678#,
gevolgd door een #. De code 345678 is nu
actief onder pos. 2. Code wijzigen Volg de
informatie hierboven en overschrijf gewoon de
code. Voorbeeld: 4711# 2# 897 #, gevolgd door
een #. De code 897 is nu actief en staat onder
pos. 2. De oude code is gewist (overschreven).
Eén code wissen Volg de informatie hierbo-
ven. Druk in stap 3 op het #. De toets wordt
gewist. Voorbeeld 4711# 2 # #. De code in
positie 2 wordt nu gewist. Alle codes wissen
Typ MC# 2500# - alle gebruikerscodes in de
posities 1-28 worden gewist. Voorbeeld 4711#
2500#. Alle gebruikerscodes worden nu gewist.
Programmeermodus verlaten De time-out
bedraagt 10 s. De programmeermodus wordt
automatisch 10 s. na in het indrukken van de
laatste toets verlaten. U kunt ook op # drukken.
Geavanceerde opties in het BACC- EYPAD-
DC-keypad De geavanceerde opties worden in
een tweede geheugengebied van positie 01 tot
positie 06 opgeslagen. Deze geheugenlocaties
zijn te bereiken met behulp van de servicecode
(SC). Deze posities bevatten de configuratie-
set-up en mogen alleen worden gewijzigd door
een ervaren installateur. De standaardwaarden
zijn: Servicecode (SC) 12347890, opgeslagen
onder positie 01. Mastercode (MC) 4711,
opgeslagen onder positie 00. ort overzicht
De MC wordt gebruikt voor het programme-
ren/wissen/wijzigen van de gebruikerscodes.
De MC geeft toegang tot de normale geheu-
genposities 1-28, waaronder de gebruikersco-
de is opgeslagen. De SC geeft extra toegang
tot de uitgebreide geheugenposities 01 tot 06
om het keypad te configureren. Standaard (te
wijzigen - zie uitleg 4 hieronder), de SC moet
binnen 10 s. na het opstarten worden inge-
voerd. Als u de SC eenmaal hebt gebruikt,
kunt u de configuratie verder wijzigen tot de
laatste # is ingedrukt of de time-out is ver-
streken. Voorbeeld U wilt zowel de SC als de
MC wijzigen. Voorzie het keypad van voeding.
Type binnen 10 s. de SC en wijzig de SC zoals
beschreven in de voorbeelden hieronder. De
groene L D brandt nog steeds. Wijzig de MC
zoals beschreven in de voorbeelden hieronder.
Nu heeft het keypad een nieuwe SC en MC.
Druk op # om de programmeermodus te verla-
ten. (Of wacht 10 s.). Resetten Inschakelen,
SC # 0250 # - het keypad wordt gereset naar
de fabrieksinstellingen. Voorbeelden (uitgaan-
de van SC is 12347890). Voorbeeld 1 De MC
wijzigen in 47889: Inschakelen,
12347890#00#47889##. Voorbeeld 2 De SC
wijzigen in 151618: Inschakelen,
12347890#01#151618#151618##. Voorbeeld
3Het keypad naar de fabrieksinstellingen
resetten: Inschakelen, 12347890#0250##.
Voorbeeld 4 De MC (mastercode) wijzigen in
5643 en de SC (servicecode) wijzigen in 1357:
Inschakelen,
12347890#00#5643#01#1357#1357##.
Zie de functiecodes in de tabel “Het keypad
configureren”.
1) Uitleg tabelpositie 02. LED-indicatie
(Standaard = 31) Het keypad heeft drie L D’s:
één gele en twee tweekleurige (rood resp.
groen) L D's, waarbij de rode voor de diode in
het midden en de groene voor de rechterdiode
wordt gebruikt. Standaard brandt de gele L D
als de modus NORMAAL actief is (voeding aan-
wezig, geen toetsen ingedrukt). Als een toets
wordt ingedrukt, knippert de gele L D (schakelt
tijdelijk uit) en piept de zoemer. De modus
ACTI F is de status waarin het keypad ant-
woordt, d.w.z. als de juiste code wordt inge-
voerd. Door andere waarden in de geheugen-
positie 02 te kiezen, kunnen andere L D-com-
binaties worden gerealiseerd. De nn- (tabel) en
L D-indicatie voor NORMAAL en ACTI F
(goedgekeurde code) zijn:
Voor de gewenste L D-combinaties telt u de
waarden in de tabel hierboven gewoon op en
voert u de som in op positie 02. Voorbeeld 1
NORMAAL geel en ACTI F geel en groen.
Tabelwaarden: 01 + 10 + 20. Standaard positie
02 = 31 (plus 01+10+20). (01 = gele L D in
modus NORMAAL). (10 = gele L D in modus
ACTI F). (20 = groene L D in modus ACTI F).
In keypad in te voeren waarde: uitschakelen,
inschakelen, typ SC#02#31##. Voorbeeld 2
NORMAAL groen en ACTI F rood.
Tabelwaarden: 02 + 40 = 42. In keypad in te
voeren waarde: uitschakelen, inschakelen, typ
SC# 02# 42##. Voorbeeld 3 NORMAAL niets
en ACTI F geel. Tabelwaarden: 00 + 10 = 10. In
keypad in te voeren waarde: uitschakelen,
inschakelen, typ SC#02#10##. 2) Uitleg posi-
tie 03. tijdsduur outputadres B3 (standaard =
3 seconden). Als de belknop () wordt inge-
drukt en losgelaten, is outputadres B3 actief
gedurende de onder positie 03 gedefinieerde
tijd. Door de waarde te wijzigen, wijzigt de tijd-
waarde van 1 tot 99 seconden. Als de waarde
00 is, werkt de knop als tuimelschakelaar:
d.w.z. bij eerste keer indrukken is B3 AAN, bij
volgende keer indrukken is B3 UIT.
Voorbeelden: (zie * hierboven voor invoeren SC)
Output 7 seconden actief: SC#03#07##.
Output werkt als tuimelschakelaar:
SC#03#00##. 3) Uitleg positie 04. output-
tijdsduur adres B4 (standaard = 5 seconden)
Als een correcte invoercode wordt getypt, is B4
actief gedurende de onder positie 04 gedefini-
eerde tijd. Deze tijd kan worden ingesteld van 1
tot 100 seconden of van 1 tot 99 minuten. Het
invoeren van een waarde van 1 tot 100 resul-
teert in 1 tot 100 seconden vertraging. Het
invoeren van een waarde tussen 101 en 199
resulteert in 1 tot 99 minuten vertraging. Het
invoeren van een 0 resulteert in tuimelschake-
len. Voorbeelden U wilt een output die 3
seconden actief is: SC#04#3##. U wilt een out-
put die 15 minuten actief is: SC#04#115##.
Gebruik de standaardwaarde voor smart-
house toepassingen. 4) Uitleg positie 05:
zoemer, tuimel, SC, output B4 Standaard
05=00: zoemer aan, rest in modus uit.
Voeg voor numerieke waarde gewoon de tabel-
waarden toe. Voeg bijv. voor zoemer aan, tui-
melmodus en output (B4) omgekeerd gewoon
0, 2 en 8 (=10) toe. Zoemer Met adres uit geeft
de interne zoemer in verschillende situaties een
akoestisch signaal. Met adres aan is de zoemer
in alle situaties uit. Tuimelmodus De output
(B4) is normaal gesproken uit. Als de geaccep-
teerde code wordt ingevoerd, is de output
actief gedurende de onder positie 03 gedefini-
eerde tijd. Met tuimelmodus ‘AAN’ zetten wille-
keurige 8-cijferige codes output B4 ‘AAN’ tot-
dat de code een volgende keer wordt geaccep-
teerd. Alle andere codes leiden tot een timing
van de output. Stel deze waarde in smart-
house toepassingen in op ‘UIT’. SC: aan/uit-
functie voeding In de stand ‘AAN’ kan de SC
worden ingevoerd zonder dat de voeding naar
het keypad hoeft te worden uitgeschakeld. In
de stand ‘UIT’ moet de voeding naar het key-
pad worden uitgeschakeld, voordat de SC kan
worden ingevoerd. Output (B4) omgekeerd De
output is normaal gesproken uit. Na het accep-
teren van een code, schakelt de output een
bepaalde tijd in om daarna weer uit te schake-
len. (Instellen onder positie 04.) Indien gewenst
kan de output worden omgekeerd door de
waarde ‘8’ aan positie 05 toe te voegen. In
smart-house toepassingen is deze waarde
‘normaal uit’! Voorbeelden Zoemer aan, tui-
melmodus aan en output omgekeerd is
gewenst: Zoemer = 0, tuimel = 2 en omgekeer-
de output = 8. Noteer de som (0+2+8=10)
onder positie 05 SC#05#10##. Voor smart-
house gebruik is zoemer aan en SC-wijziging
zonder keypadvoeding uitschakelen gewenst:
Zoemer = 0 en SC = 4. Noteer de som (0+4=4)
onder positie 05: SC#05#04##. 5) Uitleg posi-
tie 06. gedrag outputs B3 en B4 programme-
ren (Standaard 04 = 29) De twee outputs wer-
ken op de volgende twee manieren: 1) Output
B4 wordt standaard geactiveerd als een code
wordt geaccepteerd. Het maakt niet uit in
welke positie de code wordt ingevoerd.
Voorbeeld: de toegangscodes voor drie gezins-
leden zijn opgeslagen onder de posities 02, 03
en 04. De code van de werkster is opgeslagen
onder positie 05. Alle codes geaccepteerd acti-
veert adres B4 gedurende een bepaalde tijd. 2)
De belknop () activeert na indrukken stan-
daard output B3 gedurende de onder positie 03
gedefinieerde tijd. Kies een waarde tussen 1 en
28 voor positie 06. Afhankelijk van de waarde
wordt één van de twee adressen (B3 of B4)
geactiveerd, dit op basis van de plaats van de
code in de codelijst. Stel u hebt codes inge-
voerd onder de posities 01, 02, 03, 07, 14 en 21
van de codelijst. Normaal gesproken activeren
al deze codes adres B4. Het adres B3 geeft een
output als de beltoets wordt ingedrukt. Stel u
wilt om een willekeurige reden onderscheid
maken tussen de personen met toegang tot het
pand. Oplossing Selecteer twee gebruikersco-
degebieden en plaats de codes voor de gebrui-
kers met toegang tot een deel van het pand in
de ene helft en de andere gebruikerscodes in
de andere helft van het codegebied. Selecteer
vervolgens de ‘diversion-lijn’ in de codelijst
door het gewenste nummer onder positie 06 in
te voeren. In het voorbeeld hierboven activeren,
mits het gekozen nummer 12 is, de codes
onder positie 12 adres B4 en de codes vanaf
positie 12 en hoger adres B3. Het keypad
scheidt de twee invoerwaarden met geluiden: 2
korte piepen voor de ‘lage’ posities en 1 korte
piep voor de ‘hoge’ posities. Voorbeeld De
werkster heeft geen toegang tot de kelder.
Daarom is een zonealarm actief voor de kelder.
Als één van de drie gezinsleden het huis
binnenkomt, wordt het alarm voor het hele huis
gedeactiveerd. Als de werkster haar code
invoert, is het alarm voor de kelderzone nog
steeds actief. Hoe bereikt u dit De code van
de werkster wordt als code in het tweede deel
van de codes ingevoerd, bijv. in pos. 19. Als u
in totaal 28 codeplaatsen hebt (als getoond in
de tabel ‘Codes - overzicht’), kunt u selecteren
dat bijv. de laatste 10 plaatsen toegang geven
tot het hele huis, behalve de kelder. De codes
van de posities 1 tot 18 (laag) (de)activeren het
complete alarmsysteem. De codes vanaf posi-
tie 19 tot 28 (hoog) deactiveren het alarm, maar
het zonealarm voor de kelder blijft actief.
eypadconfiguratie voor dit voorbeeld
Noteer de waarde 18 in positie 06:
SC#06#18##. Dit activeert output B4 voor
codes in positie 1-18, en output B3 voor codes
in positie 19-28.
Pos. Code Naam Pos. Code Naam
11234 15
2 16
3 17
4 18
5 19
6 20
7 21
8 22
9 23
10 24
11 25
12 26
13 27
14 28
abelkleur
eypad -+
inst. Functie Beschrijving
Rood + 12 V DC Voeding, 9-17 V/max.
40 mA
Zwart 0 V, GND Minvoeding
Geel D + Dupline®bus, plus
Blauw D - Dupline®bus, min
Adres Functie
B3 Tijd actief na loslaten ‘’-toets
B4 Tijd actief na invoeren juiste code
B5 Adres rode L D
B6 Adres groene L D
B7 Adres zoemer
Het keypad configureren:
Overzicht en opties via de SC (servicecode) Programmeren
Typ SC, gevolgd door een # enz.
Locatie Standaard
fabriek Functie Beschrijving Program-
meren Nieuwe waarde
00 4711 Mastercode (MC) 00# nnnnnnnn#
01 12347890 Servicecode (SC) 01# nnnnnnnn#
nnnnnnnn#
(tweemaal invoeren)
02 zie131 L D-instellingen Geel in normale
modus; geel en
groen bij code OK 02# nn #
03 zie23Outputtijd voor
adres B3 Adres B3 tijd voor
‘’ (bel-) toets 03# 0 = tuimel, n in s.
04 zie35Outputtijd voor
adres B4 Geldige code voor
outputadres B4 04# 0 = tuimel, n in s./min.
05 zie40 Instellen functies Variabelen voor zoe-
mer, tuimel, SC en
output 05# nnn #
06 zie529
Output activeren
voor gebruikerscodes
Output voor bel (29),
codes >xx 06# nn#
NN-waarde Gele LED Groene LED Rode LED
NORMAAL 01 02 04
ACTI F 102040
NN-waarde AAN UIT
Zoemer 0 1
Tuimelmodus, (8-cijferige codes) 2 0
SC: aan/uit-functie voeding 4 0
Output (B4) omgekeerd 8 0
BACC- EYPAD-DC-U aangesloten op BH8-
CTRLX-230
Door het keypad gebruikte adressen: (vaste
adressen, niet te wijzigen).
Uw nieuwe BACC- EYPAD-DC-U-keypad
installeren
Rood
Zwart
Geel
Blauw
MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594_MANUAL BACC-KEYPAD-DC-U V2 cod 15-029-594.qxd 28/03/14 14.40 Pagina 9
Table of contents
Languages:
