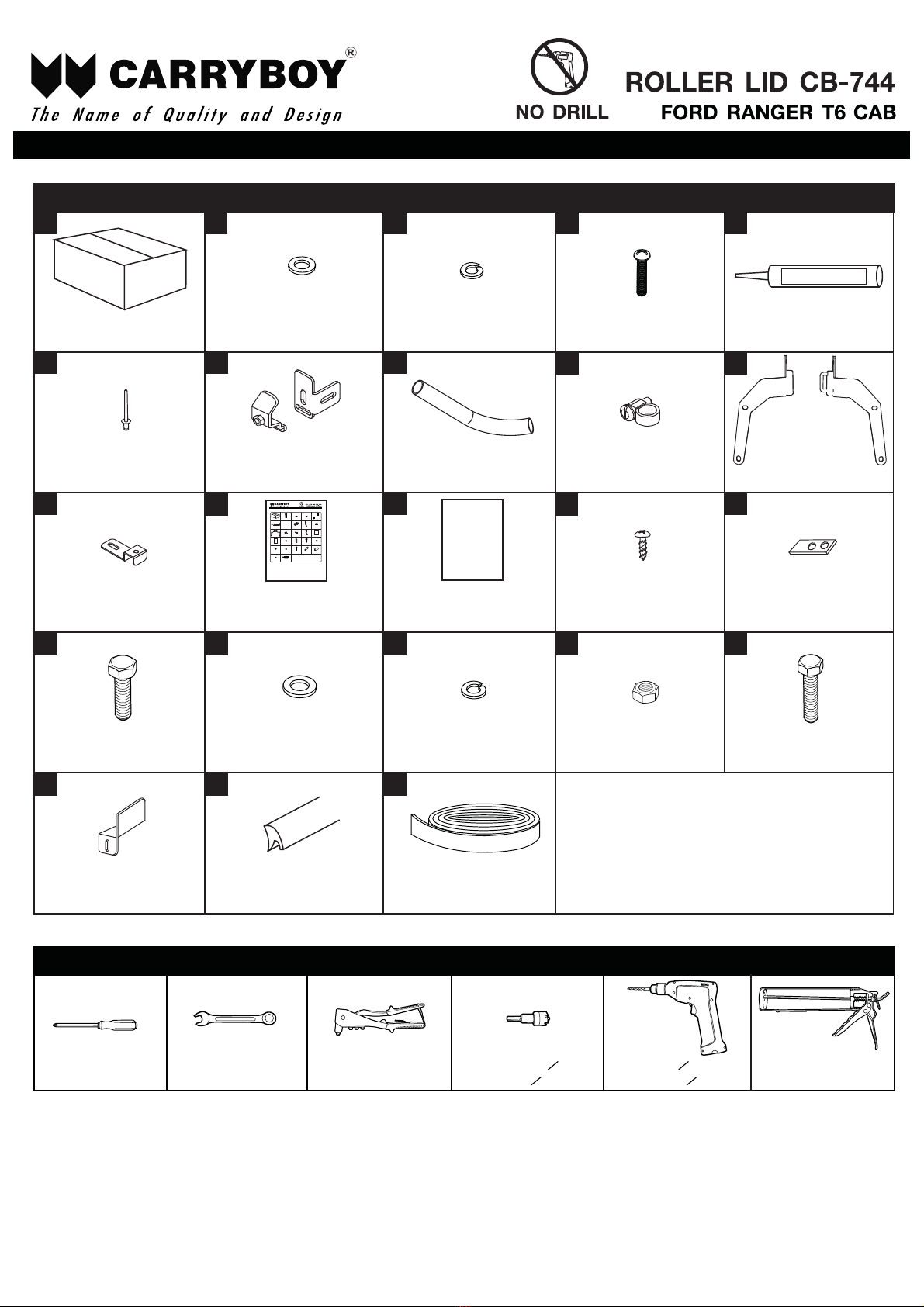

INSTALLATION MANUAL
.
1/4 CB-744-CFTC
SILICONE




 
   

 
    
   







  
  
  





  
   








INSTALLATION MANUAL
.
1/4 CB-744-CFTD
SILICONE


กล่องลูกฟูก 1 ใบ
แบล็คเก็ตยึด AL.ด้านข้าง 1 คู่
เข็มขัดรัดสาย 25 mm. 4 อัน
สายยางดำรูใน 23 mm. 4 เส้น
คลิกแคล้มป์ CB-744 1 ชุด
รีเวท 4-5 10 ตัว
ซิลิโคน สีดำ 1 หลอด
โบลท์ SUS JT+M6x10 ชุบ EDP 4 ตัว
PVC สอด AL. ฝาครอบกระบะ 1 เส้น
แบล็คเก็ตยึด AL.รางด้านข้าง 2 คู่
แบล็คเก็ตยึด AL.ท้าย 1 ชุด
แหวนสปริง M6 สีเขียว 4 ตัว
แหวนสปริง M8 สีเขียว 4 ตัว
ยางฟองน้ำติดขอบ 1 ม้วน
โบลท์ M8x25 ชุบเขียว 4 ตัว โบลท์ M6x45 ชุบเขียว 4 ตัว
พลาสติกเสริมAL.รางน้ำด้านข้าง10 ชิ้น
แหวนอีแปะ M6 สีเขียว 4 ตัว
แหวนอีแปะ M8 สีเขียว 8 ตัว
สกรูเกลียวปล่อย SUS M5x20 EDP 4 ตัว
กระดาษวิธีติดตั้ง 1 ชุด ใบรายการเช็คชุดติดตั้ง 1 แผ่น
น็อต M8 สีเขียว 4 ตัว
TOOLS
PARTS
Wrench No.10,13
ประแจ No.10,13
Caulking Gun
ปืนซิลิโคน
Hole saw O 28 mm.
ดอกเจาะโฮลซอว์ O 28 มม.
Swivel head riveter
คีมย้ำรีเวท
Screwdriver
ไขควง
Electric Driller O 3.5 mm.
สว่านไฟฟ้า O 3.5 mm.
12 3
6 7 8
4
9
5
10
15
20
14
19
13
18
23
12
17
22
11
16
21








INSTALLATION MANUAL
.
2/4
STEP 1
STEP 3 STEP 4
STEP 5 STEP 6
STEP 2
CB-744-CFTC
SILICONE
SILICONE
เมื่อประกอบชุด ROLLER LID เสร็จให้ทำการซิลซิลิโคนบริเวณ
ร่องด้านข้างตาม DETAIL
Seal silicone along the line as above.
เมื่อประกอบรางอลูมิเนียมในขั้นตอนที่ 4 แล้วให้นำชุด
โบลท์ที่ถอดออกในขั้นตอนที่ 3 มาประกอบเข้าตามเดิม
Insert bolts with provided washer and nut in order.
ขันน็อตบริเวณด้านข้างกล่องของไฟเบอร์รางน้ำออก
ทั้ง 2 ตัว ซ้ายและขวา
Remove 2 sets of bolts, washer and nut on the
fiberglass side.
ประกอบชุด ROLLER LID โดยดึงผืน
อลูมิเนียมขึ้นเล็กน้อยแล้ว
สอดรางอลูมิเนียมด้านข้าง
ให้ตรงกับรูบริเวณรูน็อต
ด้านข้างที่ถอดออกใน
ขั้นตอนที่ 3 ทั้งซ้ายและขวา
Unbox the CKD kit of
Roller Lid set. Assemble
the aluminum roller with
the aluminum side rails
by pulling the alminum
up by bit. Then, insert the
alminum side rail until the
aluminum holes meet.
วางฟองน้ำบนขอบด้านบนของรถบรรทุก
Place the sponge seal on the truck top edge.
เจาะรู LINER ตามระยะที่กำหนด ทั้งซ้ายและขวา
Drill holes on the liner at the rear part follow this dimension
but make sure the holes are match to the holes on vehicle.



5
23

    

INSTALLATION MANUAL
.
3/4
STEP 7
STEP 9 STEP 10
STEP 12
STEP 8

CB-744-CFTC
ปิดเบา ๆก่อนปรับ!

เมื่อประกอบชุด ROLLER LID เสร็จแล้วปิดกระบะท้ายเข้า
เพื่อทดลองเปิดเปิด ROLLER LID


STEP 11
เจาะ LINER ฝาท้าย ตามระยะด้วย HOLE SAW O 28 มม.


ประกอบรางอลูมิเนียม

ประกอบแบล็คเก็ตยึดอลูมิเนียมท้ายเข้ากับอลูมิเนียมฝาท้าย แล้วนำ
มาประกอบเข้ากับกระบะฝาท้ายของตัวรถ โดยใช้สกรูเกลียวปล่อยในการ
ยึดเข้ากับตัวรถ ประกอบให้ตรงกับรูกระบะรถ เมื่อประกอบรางอลูมิเนียม
ท้ายเสร็จแล้วให้ประกอบไลเนอร์เข้ากับรถตามเดิม

’







ประกอบแบล็คเก็ตยึดโครงหลัง CB-744 และแป้นเหล็กยึด
อลูมิเนียมรางน้ำข้าง


 ยกชุดที่ประกอบเสร็จแล้วขึ้นประกอบกับรถ




6
14
15
22
11
21
7
16
17
17 17
17
3
18
18
19
19
20
10
16
21
2

INSTALLATION MANUAL
.
4/4
STEP 13 STEP 14
SILICONE
SILICONE
CB-744-CFTC
- ทุก 5000 กม. ควรตรวจสอบจุดยึด โบลท์-สกรู-น๊อต ทุกจุดเพื่อความแข็งแรงและปลอดภัยจากการใช้งาน
Ensune all bolts and nuts are firmly tighten and tensioned every 5,000 km.
- ในจุดที่มีการเคลื่อนไหวและจุดหมุนต้องใส่น้ำมันหล่อลื่นเพื่อยืดอายุการใช้งานของอุปกรณ์
Lubricate rolling axle for longer usage or when necessary.
การบำรุงรักษา / คำเตือน Maintenance / Caution
ทำการประกอบท่อน้ำทิ้ง ตามภาพ
Assemble the drain hose as per image.
ซิลซิลิโคนรอบฐานชุด ROLLER LID และรอยต่อระหว่างอลูมิเนียมและ
พลาสติกตามรูปแล้วประกอบฝาครอบด้านหน้าตามรูป





5
4
9
8
