CARRYBOY CB-789R-CIGD User manual

สว่านไฟฟ้า O 3.5 mm.
1/8
C-132696-25
26/03/63
REV : 00
INSTALLATION MANUAL
ROLLER LID CB-789R
CB-789R-CIGD

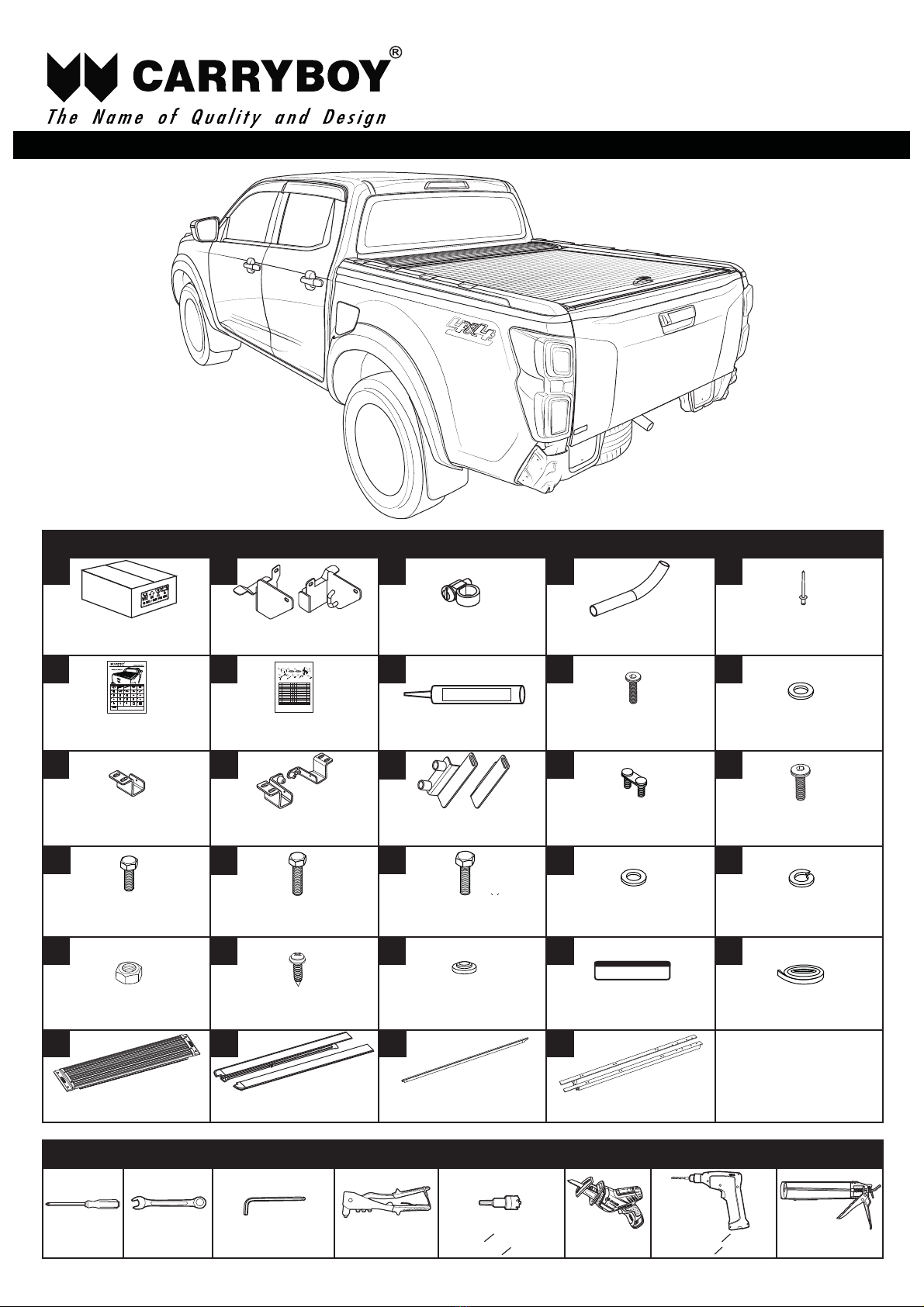

TOOLS
ประแจ No.10,13 ปืนซิลิโคน
ดอกเจาะโฮลซอว์O 10, 22, 28 มม.คีมย้ำรีเวท
ไขควง Wrench No.10,13 Caulking GunHole saw O 10, 22, 28 mm.
Swivel Head Riveter สว่านไฟฟ้า
Power saw
Screwdriver Electric Driller O 3.5 mm.
แป้นโบลท์ค M8x20 6 ตัว
C-120419
Installation Kit box 1 pc.
1 2 3
7 8 9
4
10
5
11 13
19
14
20
15
21
16
22
17
23 25
6
12
18
24
26 27 28 29
10 11
123
78
4
5
9
กล่องลูกฟูก 1 ใบ
C-130043
Belt Clamp 19-25 mm. 4 pcs.
เข็มขัดรัดสาย 19-25 mm. 4 อัน
C-130542
Drain hose 23 mm. 4 pcs.
สายยางดำรูใน 23 mm. 4 เส้น
C-020264
Bolt M10x30 GREEN 2 pcs.
โบลท์ M10x30 ชุบเขียว 2 ตัว
C-030263
Spring washer M8 GREEN 20 pcs.
แหวนสปริง M8 สีเขียว 20 ตัว
C-030259
Nut M8 GREEN 16 pcs.
น็อต M8 สีเขียว 16 ตัว
C-030260
Bolt M8x20 GREEN 4 pcs.
โบลท์ M8x20 ชุบเขียว 4 ตัว
C-030302
Bolt M8x40 4 pcs.
โบลท์ M8x40 4 ตัว
C-030620
Washer M8 GREEN 24 pcs.
แหวนอีแปะ M8 สีเขียว 24 ตัว
C-030262
Revet 4-5 6 pcs.
รีเวท 4-5 6 ตัว
C-080002B
Installtion manual 1 set.
กระดาษวิธีติดตั้ง 1 ชุด
C-132696-25
Check list 1 pc.
ใบรายการเช็คชุดติดตั้ง 1 แผ่น
CL-280042-51
Sparepartscarton box 1 pc.
1/4
C-132696-02
19/05/60
REV:00
INSTALLATIONMANUAL
ROLLER LID CB-789
CB-789-CFTD
1 2 3
7 8 9
4
10
5
11 13
19
14
20
15
21
16
22
17
23
26
25
6
12
18
24
PARTS
*PARTSOPTION CB-791-CFTD-R
SILICONE
1011
123
78
4
5
9
กล่องลูกฟูกCB-7891 ใบ
C-130445-01
Blackketfortruck sideR/L 1 set.
เหล็กฉากรับAL.ด้านข้างCB-789R/L1 ชุด
C-120526-07R,C-120526-07L
Blackketfortruck front side 1pc.
เหล็กฉากยึดหน้ากล่องไฟเบอร์CB-7441เส้น
C-171053
BlackkettrucksideR/L 1 pair.
แบล็คเก็ตฉากรับAL.ด้านข้างCB-789R/L1คู่
C-120526-06
LatchR/L1 pair.
แป้นรับกลอนล็อคฝาท้ายCB-789L/R1คู่
C-110397-01
Blackkettruck1pair.
แบล็คเก็ตค้ำรางน้ำCB-789R-CFTD1คู่
C-120399-01
BlackketAL.edgeR/LL/R1 pair.
แบล็คเก็ตยึดAL.ฝาท้ายด้านนอกL/R 1 คู่
C-120526-01
BlackketAL.edge 2 pcs.
แบล็คเก็ตยึดAL.ฝาท้ายตัวในใช่ร่วม2ชิ้น
C-120526-02
Beltorbit19-25 mm. 4 pcs
เข็มขัดรัดสายORBIT-OX-3/4-1”19-25mm.4อัน
C-130542
Blackholein a hose23 mm. 4 pcs.
สายยางดำรูใน23mm.4 เส้น
C-020264
BoltM8x25green 12UM 2 pcs.
โบลท์M8x25สีเขียว12UM 2 ตัว
C-030308
BoltM8x35green 2 pcs.
โบลท์M8x35สีเขียว2ตัว
C-030416
Boltflathead M8x25 2 pc s.
โบลท์หัวแบนหกเหลี่ยมM8x252ตัว
C-030484-01
WasherM8green12 UM 10 pcs.
แหวนอีแปะM8สีเขียว12 UM 10 ตัว
C-030262
SpringwasherM8green 12 UM 8 pcs.
แหวนสปริงM8สีเขียว12 UM 8 ตัว
C-030259
NutM8green12 UM 8 pcs.
น็อตM8สีเขียว12 UM 8 ตัว
C-030260
BoltM6x20green12 UM 2 pcs.
โบลท์M6x20ชุบเขียว12UM 2 ตัว
C-030303
BoltM6x50blackzing 4 pcs.
โบลท์M6x50ซิ้งค์ดำ4ตัว
C-030646
BoltJPM6x10SUS EDP 4 pcs.
โบลท์JPM6x10SUSEDP 4 ตัว
C-030452B
WasherM6green12 UM 6 pcs.
แหวนอีแปะM6สีเขียว12 UM 6 ตัว
C-030262
Revet4-58pcs.
รีเวท4-58ตัว
C-080002
Revet4-2black 2pcs.
รีเวท4-2สีดำ2 ตัว
C-080042
Singlehexheadcutting 10-5/8 4 pcs.
สกรูเกลียวปล่อยหกเหลี่ยมแฉก-มีปีก10-5/8ซิ้งค์ดำ4ตัว
C-080002
Installtionmanual1 set.
กระดาษวิธีติดตั้ง1ชุด
C-132696-02
Checklist1 pc.
ใบรายการเช็คชุดติดตั้ง1แผ่น
CL-280042-02
Siliconeblack1 pc.
ซิลิโคนสีดำ1หลอด
C-070024
SILICONE
Black Silicone 1 pc.
ซิลิโคน สีดำ 1 หลอด
C-070024
Double bolt M8x20 6 pcs.
C-030615
PVC Washer M8 4 pcs.
Warning Sticker 1 pc. Rubber U.S.A. 1 pc.
แหวนอีแปะ PVC M8 4 ตัว
C-030079
Al. Rail for Tailgate 1 set.
ชุดอลูมิเนียมชายฝาท้าย 1 ชุด
Roller set Cover 1 set.
ชุดฝาครอบ 1 ชุด
PARTS
AL. Side Rail R/L 1 set.
ชุดอลูมิเนียมรางน้ำข้าง R/L 1 ชุด Steel side frame AL. R/L 1 set.
เหล็กฉากรับอลูมิเนียมด้านข้าง R/L 1 ชุด
ST.คำเตือน ATTENTION รูระบายน้ำ 1 ดวง
C-140110-02
ATTENTION !
ต้องคอยตรวจเช็ครูระบายน้ำอุดตันเพราะจะทำให้น้ำล้นและทำความเสียหายต่อทรัพย์สินได้
Must check and make the draining hojes clear from any obstruction to
prevent water flood into loading box.
ฟองน้ำติดขอบ U.S.A. 1 ม้วน
C-020050
Bracket Support Al. Rail L/R 4 pcs.
แบล็คเก็ตยึด AL.รางน้ำท้าย L/R 4 ชิ้น
C-120526-11 แบล็คเก็ตยึด AL.รางด้านข้าง 1 ชุด C-120526-16
Bracket support Al. side rail 1 set.
Bolt M6x25 4 pcs.
โบลท์M6x25 (หัวแบนหกเหลี่ยมจม)4 ตัว
Bolt M8x25 4 pcs.
โบลท์M8x25 (หัวแบนหกเหลี่ยมจม)4 ตัว
C-030484-01
.
แบล็คเก็ตค้ำท้ายกระบะ 1 คู่
C-120526-59
Bracket support Al. side rail 1 pair.
แบล็คเก็ตค้ำหน้ากระบะ 1 คู่
C-120526-43
Bracket rail Al. side rail 1 pair.
ISUZU D-MAX 2020 D/CAB
ประแจหกเหลี่ยม เบอร์ 4,6 มม.
Hexagon wrench No.4,6 mm.
GSA10.8V-LI
Professional



 








D
I F F- L O CK
Self-tapping screws M5x20 4 pcs.
สกรูเกลียวปล่อยแหวนในตัว M5x20 4 ตัว
C-030242
Plastic bushing 2 pcs.
บู๊ชพลาสติกหูโช้ค 2 อัน
C-100453

2/8 INSTALLATION MANUAL
ROLLER LID CB-789R
CB-789R-CIGD
.
ISUZU D-MAX 2020 D/CAB
C-132696-25
26/03/63
REV : 00

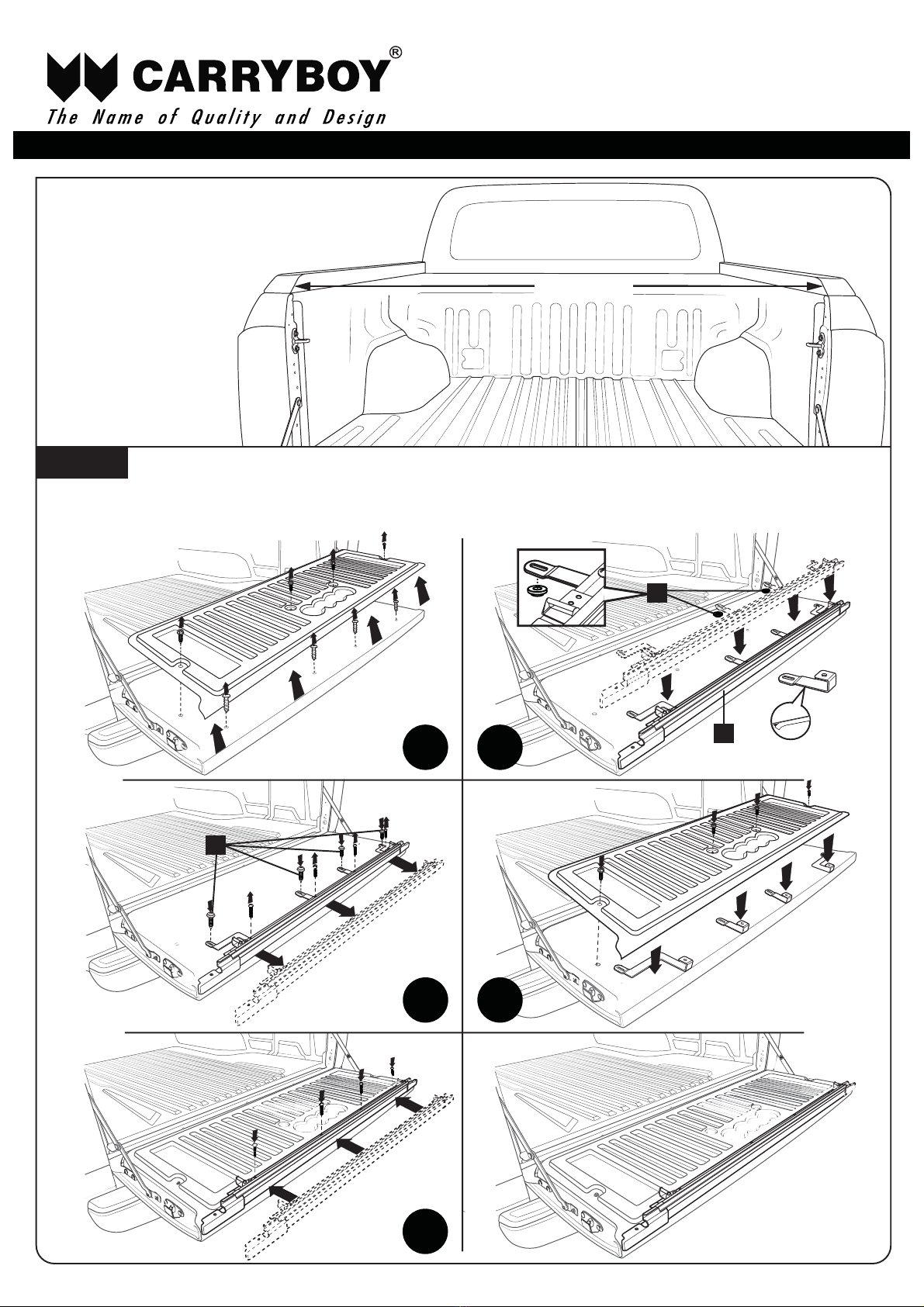

STEP 1 Remove tail gate liner to assemble center andcorner bracket as per image. Then, assemble
Al. Rail for Tailgate using provided bolts.
ประกอบชุดอลูมิเนียมฝาท้ายเข้ากับฝาท้ายกระบะ
Car preparation before assembling
By setting the roll bar distance to the distance.
การเตรียมรถก่อนทำการประกอบ โดยการตั้ง
ระยะโรลบาร์ให้ได้ระยะ
AB
CD
E
23
22
28
1430 mm.

Assemble bracket support
Al. side rail L/R using
provided bolts, washers and
nuts thru the original hook
holes as per diagram.
ทำการประกอบแบล็คเก็ตค้ำ
รางน้ำบริเวณรูตะขอเกี่ยวของ
ตัวรถด้านท้าย ทั้งซ้ายและขวา
19 20
17
13
STEP 5
STEP 6
21
20
16
19
3/8 INSTALLATION MANUAL
ROLLER LID CB-789R
CB-789R-CIGD
.
ISUZU D-MAX 2020 D/CAB
16 19 29
19 20 21
18
C-132696-25
26/03/63
REV : 00

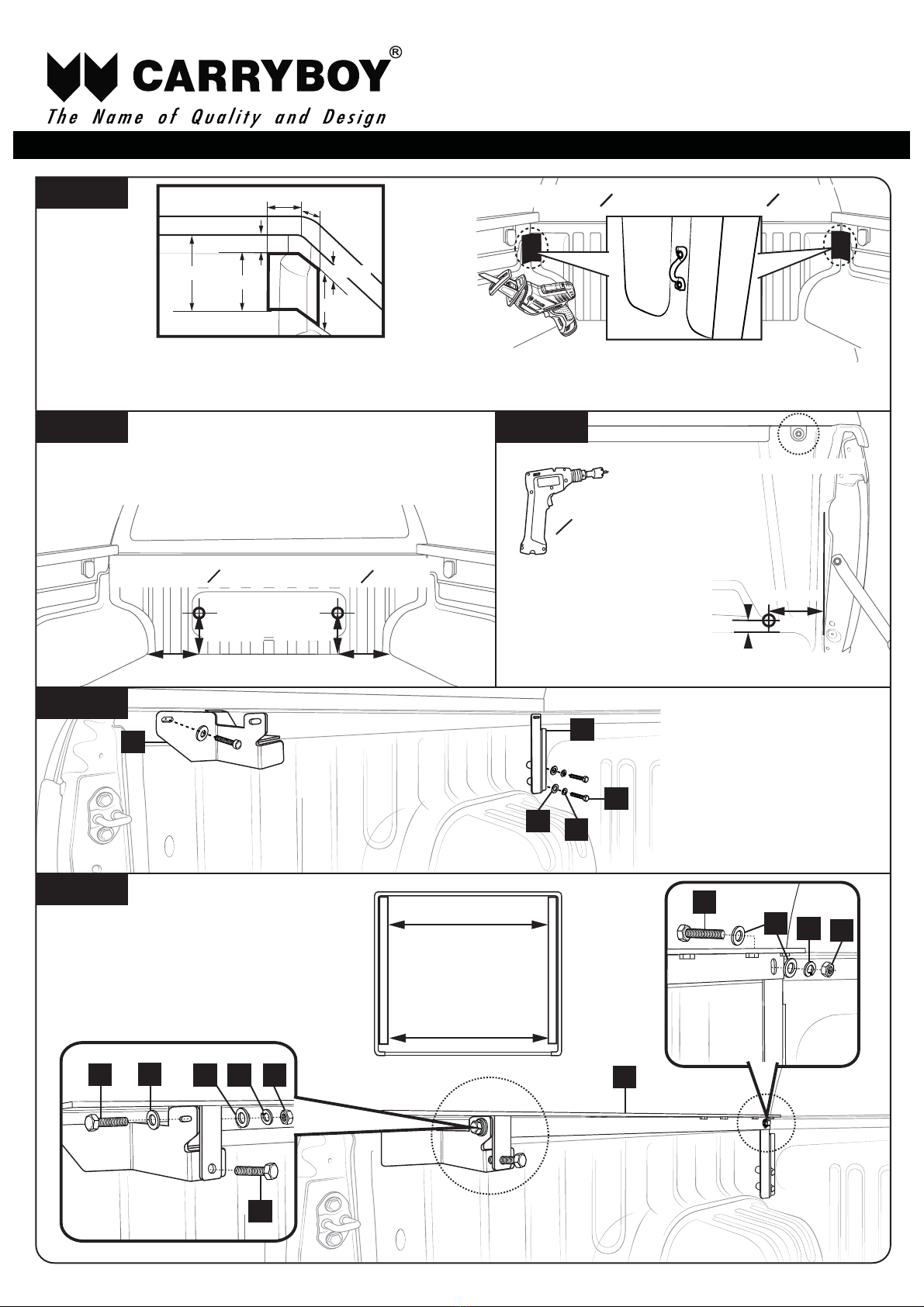

Drill holes on the liner
at the rear part follow
this dimension but make
sure the holes are match
to the holes on vehicle.
O 28 mm.
เจาะรูLINER ตามระยะที่กำหนดทั้งด้านซ้ายและด้านขวา
Drill holes on the liner at the rear part follow
this dimension but make sure the holes are match
to the holes on vehicle.
เจาะรูLINER ตามระยะที่กำหนดทั้งด้านซ้ายและด้านขวา
160 mm. 160 mm.
230 mm. 230 mm.
HOLE SAW O 28 mm. โฮลซอว์ O 28 มม.
2
STEP 3
STEP 2 โฮลซอว์ O 28 มม. HOLE SAW O 28 mm.
24 mm.
Remove the liner to remove the hook. Regarding the LINER
leaving the front on both L/R and then drill the liner according to Distance in the form.
ถอดไลเนอร์ออกเพื่อถอดตะขอเกี่ยวของตัวรถออกด้านหน้า ทั้งซ้ายและขวาแล้วทำการเจาะไลเนอร์ตามระยะ ในรูป
GSA10.8V-LI
Professional
FRONT
1340 mm.
1340 mm.
Assemble Metal side rail set L/R using
provided hardwares as per diagram.
ทำการประกอบเหล็กฉากรับ AL.ด้านข้าง
R/L ทั้งซ้ายและขวา
STEP 4
ถอดชุดโบลท์บริเวณนี้ออกทั้งด้านซ้ายและด้านขวา
125 mm.
70mm.
60mm. 50mm.
130mm.
200mm. 70mm.
130mm.

12
11
21
20
19
STEP 8
STEP 9
14
4/8 INSTALLATION MANUAL
ROLLER LID CB-789R
CB-789R-CIGD
.
ISUZU D-MAX 2020 D/CAB
Assemble the bracket for Al.
side rail on the Metal side rail
set L/R as per diagram. Stick
the foam tape as per diagram.
ทำการประกอบแบล็คเก็ตยึด AL.
รางน้ำท้าย R/L และแบล็คเก็ตยึด
AL. รางด้านข้าง ทั้งซ้ายและขวา
และทำการติดฟองน้ำติดขอบ U.S.A.
ดังภาพ
STEP 7
R/L 15
The ROLLER LID floor is tilted side by side.
ประกอบชุดพื้น ROLLER LID เข้ากับลูกกระบะโดยยกชุดพื้น ROLLER LID เอียงเข้าทีละด้าน
C-132696-25
26/03/63
REV : 00
Then, adjust the height level of the
Al. roller set to be 3 mm. higher than
pick up tailgate as per images .
Lock high level dy tigthen the bolt at
.
ปรับระยะความสูงของรางอลูมิเนียม
ข้างขนานกับกระบะท้าย ตามรูป
ปรับที่บริเวณชุดโบลท์ด้านล่างของราง
อลูมิเนียม ตามรูป และปรับองศา
AL. ข้างให้ขนานกระบะที่ตำแหน่ง
DETAIL A
3 mm.
Diagram DETAIL A : The end of plastic cover Al. side rail must
parallel with the edge of plastic R/L at the end of Al. rail for tailgate.
แผนภาพรายละเอียด A : ปลายพลาสติกรางน้ำของอลูมิเนียมด้านข้าง
ให้ขนานกับสันด้านบนของพลาสติกฝาท้าย.
C
C
C
B
C
No.13
Stick the protection film along the inner
edge of wild trak roll bar.
ตำแหน่งการติดเทปกันรอย R/L

STEP 10
STEP 11
Seal the silicone area between the
steel side and the edge of the robot
throughout the liner and stick the sponge
U.S.A. to the edge.
ทำการชีลซิลิโคนบริเวณระหว่างแนวเหล็ก
ข้างและขอบโรบาร์ตลอดแนวแล้วทำการติด
ฟองน้ำติดขอบ U.S.A.
Remove the R/L
protective tape.
ทำการลอกเทปกันรอย
R/L ออก
Once complete installing Al.side rail, then, close the
tail gate to check and adjust the level with Al. roller set,
Al. side rail R/L.
เมื่อประกอบชุด AL.รางข้างเสร็จแล้วปิดกระบะท้ายเข้าเพื่อ
ปรับระยะของรางอลูมิเนียม
26
3 mm.
R/L
SILICONE
25
27

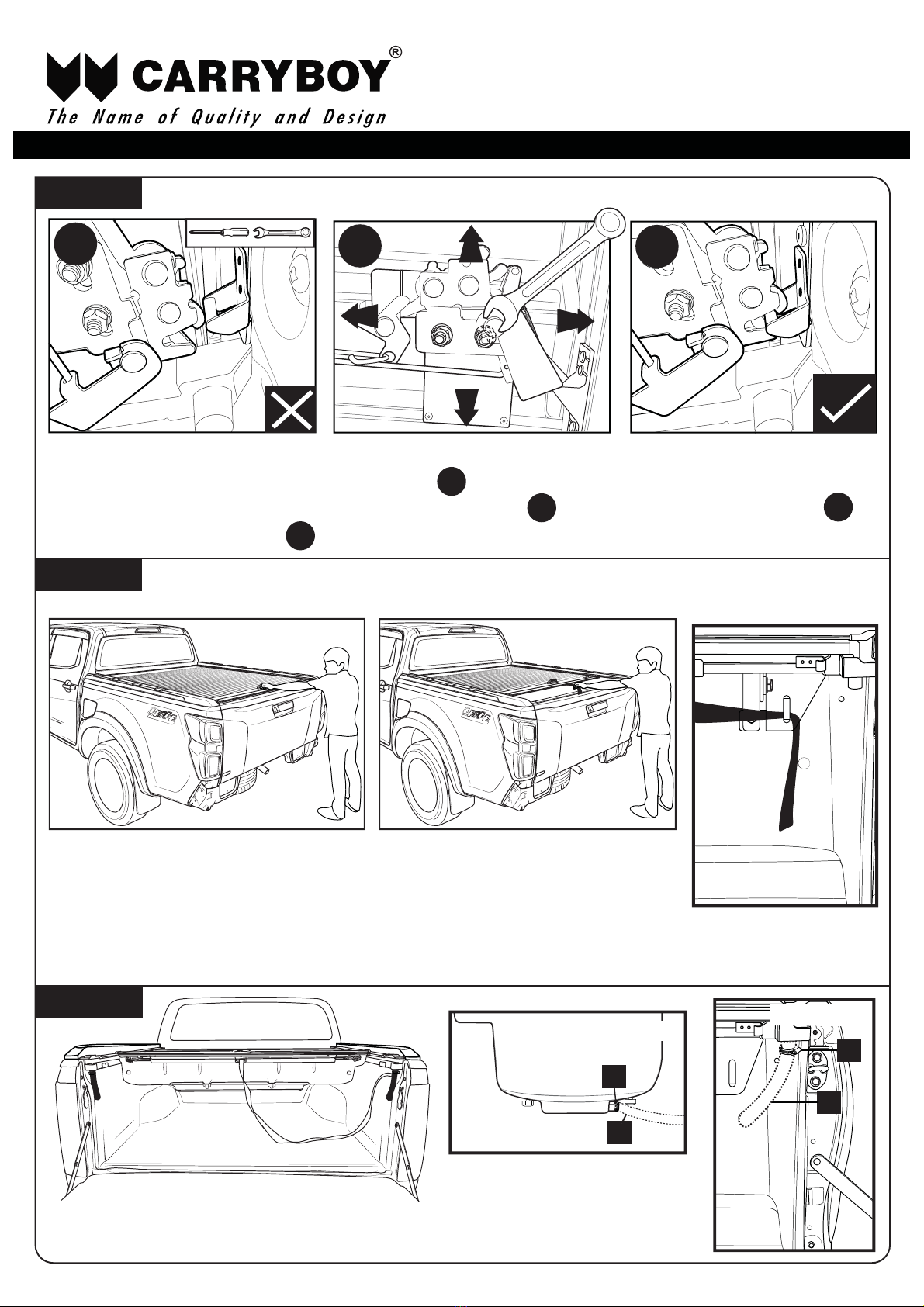

5/8 INSTALLATION MANUAL
ROLLER LID CB-789R
CB-789R-CIGD
.
ISUZU D-MAX 2020 D/CAB
3 mm.
25
R/L
C-132696-25
26/03/63
REV : 00
Assembly of AL rails alongside R / L.
ประกอบราง AL. ข้าง R/L
STEP 12
R/L
5
STEP 13
Once complete levelling, use rivets to tighten both R/L sides.
เมื่อได้ระยะให้ทำการยึดด้วยรีเวท ตามรูป ซ้าย/ขวา

STEP 15
STEP 16
Check and make sure that rotary lock completely catch the latch R/L. If not, adjust until
it catch the latch R/L perfectly follow diagram .
หากตำแหน่งแป้นรับกลอนไม่ตรงกับชุดกลอนโรตารี่ ตาม ให้ทำการปรับชุดกลอนโรตารี่ ตาม
ให้ตรงกับแป้นรับกลอน ตาม
AB
C
C
STEP 14
ABC
6
Test the Roller lid by open-close.
ตรวจสอบความเรียบร้อยด้วยการเปิด-ปิด ชุด ROLLER LID
- Test the pulling strap by pulling it for closing and releasing for opening.
- There is hook for holding the pulling strap on the right side bracket.
- ตรวจสอบเชือกดึง ด้วยการดึงปิด ชุด ROLLER LID
- มีจุดคล้องเชือกด้านขวา
6/8 INSTALLATION MANUAL
ROLLER LID CB-789R
CB-789R-CIGD
.
ISUZU D-MAX 2020 D/CAB
C-132696-25
26/03/63
REV : 00
DETAIL B
4
3
4
Assemble the drain hose as per image DETAIL B and DETAIL C.
ทำการประกอบท่อน้ำทิ้ง ตาม DETAIL B และ DETAIL C.
DETAIL C
3


 










D
I F F -LOC K


 










D
IFF - LOC K

STEP 17
24
Area to seal
silicone glue
จุดซีลซิลิโคน
L/R
ATTENTION !
ต้องคอยตรวจเช็ครูระบายน้ำอุดตันเพราะจะทำให้น้ำล้นและทำความเสียหายต่อทรัพย์สินได้
Must check and make the draining hojes clear from any obstruction to
prevent water flood into loading box.
L/R
SILICONE
STEP 18 Assemble the Al. cover plate to cover the FRP box as per DETAIL D with provided
bolt & washer .
ประกอบฝาครอบด้านหน้าตาม DETAIL D แล้วยึดโบลท์ตามตำแหน่งรูด้านข้าง ดังรูป
910
Remarks After finish assembly, then, make a shower test to ensure no water leaking before driving.
หมายเหตุเมื่อทำการประกอบเสร็จทุกขั้นตอน ต้องการทดสอบการกันน้ำ ก่อนการใช้งาน
Seal the gap at any possible area that water may run through to the inner truck bed with
provided silicone glue follow below drawing and direction. And Fix the warning sticker # 23.
ซิลซิลิโคนกันน้ำบริเวณลูกศรและบริเวณที่เห็นว่าจะเป็นจุดรั่วซึมของน้ำ แล้วทำการติดสติ๊กเกอร์
ป้ายคำเตือนบริเวณกึ่งกลางไฟเบอร์
Area to seal
silicone glue
จุดซีลซิลิโคน
L/R
7/8 INSTALLATION MANUAL
ROLLER LID CB-789R
CB-789R-CIGD
.
ISUZU D-MAX 2020 D/CAB
C-132696-25
26/03/63
REV : 00










D
I F F - L O C K
DETAIL D
26
9
10













D
IFF-LOC K
8

DETAIL E
- If there is obstruction against the drain hose,
release 4 plastic locks as per diagram DETAIL E.
Clean inside drain hose and reassemble those 4
plastic locks.
- ต้องถอดฝาครอบรางน้ำทุกครั้ง เมื่อมีสิ่งสกปรกเข้าไป
อุดตันท่อระบายน้ำ โดยการหมุนพลาสติกล็อคออก 4 ตัว
แล้วทำความสะอาดด้านใน มิฉะนั้นสิ่งสกปรกจะไปอุด
ตันท่อระบายน้ำและจะทำให้การใช้งาน ROLLER LID
ติดขัดไปด้วย
Cleaning drairage step ขั้นตอนการทำความสะอาดรางรับน้ำ
Open-Close Roller lid การเปิด-ปิด ROLLER LID
Pull roller lid set until hearing clicked
and locked sound.
ดึงชุด ROLLER LID เข้ามาจนได้ยินเสียงล็อค
Turn the lock follow clock-wise. The roller
may stop at the lst stoppage area.
หมุนกุญแจตามเข็มนาฬิกา
Maintananence / Cautions การบำรุงรักษา / คำเตือน
- Check the bolt-nuts-screws every 5,000 km. for safety and extend life span.
- Check and refill Grease at Roller lid for longer usage.
- Must check and make the draining hoses clear from any obstruction to prevent water flood into loading box.
- ทุก 5,000 กม. ควรตรวจสอบจุดยึด โบลท์-สกรู-น๊อต ทุกจุดเพื่อความแข็งแรงและปลอดภัยจากการใช้งาน
- ในจุดที่มีการเคลื่อนไหวและจุดหมุนต้องใส่น้ำมันหล่อลื่นเพื่อยืดอายุการใช้งานของอุปกรณ์
- ต้องคอยตรวจเช็ครูระบายน้ำอุดตันเพราะจะทำให้น้ำล้นและทำความเสียหายต่อทรัพย์สินได้
Close
ปิด
Open step 1
เปิด ขั้นตอนที่ 1
Open step 2
เปิด ขั้นตอนที่ 2 For deeper opening , pull the roller set
a little lit and turn the lock follow clock-wise.
Then, release the roller set or pulling strap.
ดึงชุด ROLLER LID เข้าหาตัวแล้วหมุนตาม
เข็มนาฬิกา
ATTENTION !
ต้องคอยตรวจเช็ครูระบายน้ำอุดตันเพราะจะทำให้น้ำล้นและทำความเสียหายต่อทรัพย์สินได้
Must check andmakethedraininghojes clear from any obstructionto
preventwaterfloodinto loadingbox.
8/8 INSTALLATION MANUAL
ROLLER LID CB-789R
CB-789R-CIGD
.
ISUZU D-MAX 2020 D/CAB
C-132696-25
26/03/63
REV : 00


 










D
I F F - L O C K













D
I F F - L O C K


 










D
IF F - L O C K
