Cavanova CV021-2TNS User manual

manual de instrucciones
user manual
Español / English
inew cooler
conservador
de vino
thermoelectric
termoeléctrico
CV021-2TNS
www.cavanova.com

LEA LAS INSTRUCCIONES ANTES DE USAR
ESTE CONSERVADOR CAVANOVA.
DESEMBALAR EL CONSERVADOR
1. Quite todo el material de empaquetado. Esto incluye la base de la espuma y toda la cinta
adhesiva que tienen los accesorios de la cavanova adentro y afuera.
2. Examine y quite cualquier resto del embalaje, de la cinta o de materiales impresos antes de
encender el equipo.
Otros EQUIPOS: significa otro que no sea un compartimento de almacenaje del vino,
destinado para el almacenamiento.
El enfriador termoeléctrico pertenece a la categoria 10, de otros equipos, de acuerdo a la
regulación de la CE Nº 643/2009
El armario climático tiene la nivelación en las patas que están situadas en las esquinas
delanteras y posteriores de su equipo. Después de colocar su equipo correctamente en su
posición final, usted puede nivelar su cavanova La nivelación de las patas puede ser ajustada
dando vuelta a la derecha para levantar su climatizador o dándoles vuelta a la izquierda para
bajar. La puerta del climatizador cerrará más fácil cuando las patas de nivelación son
extendidas. ESTRUCTURA
NIVELACIÓN
MODO DE EMPLEO
Ajustes de la Temperatura.
español
1.- Bisagra superior
2.- Protector lámpara
3.- Cubierta ventilador
4.-
5.- Baldas
6.-Patas de ajuste
7.-Depósito de agua
8.-
9.-
10.Panel de control
11.-Puerta superior
12.-Panel de control
13.-Indicador temperatura
14.-
15.-
Cubierta ventilador
Bisagra inferior
Puerta inferior
Aumento temperatura
Disminucion temperatura
16.-Luz interruptor
17.-Tirador superior
18.-Tirador inferior
Su climatizador CV021-2T tiene dos zonas de temperatura independientes. La superior maneja un rango
de 7 a 18ºC y la inferior de 10 a 18ºC. Por lo que lo hace ideal para los vinos tintos y blancos.
Para subir o bajar la temperatura simplemente pulse el display (Diagrama ) ^^ ó seleccionando la
temperatura deseada.
NOTA: Recuerde que su equipo es un equipo termoeléctrico, por lo que la temperatura ambiente igual o superior a
25ªC afectará la eficiencia de su equipo.
^^
1
2
3
4
5
6
78
9
10
11
12
17
18
13 14 15 16
14 15

Si introduce alimentos adentro del equipo, asegurese de que hay suficiente espacio para la
circulación del aire
CIRCULACIÓN DEL AIRE
La circulación de aire apropiada para asegurar que su cavanova trabaja con la máxima eficiencia para
la que fue diseñado, debe instalarse en un lugar donde exista una circulación de aire apropiada.
Las siguientes son separaciones recomendadas alrededor del equipo:
De la parte posterior 10 cm de la pared y al menos 5cm de los laterales.
Estantería
Los estantes se diseñan para tener movimiento de aire alrededor de las botellas para mantener el
vino fresco. Tiene capacidad para 18 botellas. La luz interior sirve para observar el vino, una luz
suave y fría se ha integrado en el . Pulse el botón con la imagen de una bombilla y la luz
se encenderá, tóquelo nuevamente para apagarlo. Para un mayor rendimiento energético,
mantenga apagado la luz.
Limpieza y del mantenimiento:
Para evitar descarga eléctrica desenchufe siempre su CV018-2T antes de limpiar.
Si usted no hace caso de esta recomendación, puede sufrir una descarga eléctrica.
Filtro:(IMPORTANTE)
Limpie el filtro de la parte posterior al menos una vez al mes para evitar que se obstruya y tenga
mal funcionamiento y sobrecalentamiento.
Precaución: Antes de usar productos de la limpieza, lea y siga siempre las instrucciones y las
advertencias del fabricante de estos productos, para evitar daños corporales o daño al producto.
General:
Juntas De la Puerta:
Limpie las juntas de la puerta cada tres meses según instrucciones generales. Las juntas se deben
mantener limpias y flexibles para asegurar un sello apropiado. Un poco de aceite comestible aplicado
ligeramente en el lado de la bisagra de juntas mantendrá la junta flexible y asegurará un buen sello.
Quite el cable eléctrico del enchufe de la CA cuando ocurre una interrupción de la energía. Cuando
se haya restablecido la energía, vuelva a conectar el equipo al enchufe de la CA.
Desplazamiento :
Al moverse, mueva siempre el verticalmente. No lo mueva acostado, es posible que haya
daños
-2-
Utilice una esponja con un producto de limpieza no agresivo con los materiales o con el medio ambiente.

-3-
Síntomas Posibles causas Soluciones
El conservador no funciona No hay corriente Eléctrica Asegúrese de que el
equipo este encendido
Retirelos y limpielos con
agua, sequelos y vuelva a
colocarlos
El conservador no alcanza
la temperatura deseada
Humedad excesiva dentro
del equipo
Mucha humedad en el
ambiente Desconecte el equipo,
deje que seque y vuelva a
conectar.
Temperatura demasiado
baja
El equipo tiene los filtros
posteriores sucios
Ubicado de otras fuentes
de calor
No hay suficiente
ventilación
La puerta se abre con
mucha frecuencia o queda
mal cerrada
Cierre la puerta con
mayor frecuencia y revise la
juntas de la puerta que
sellen correctamente
Reubíquelo en un lugar
mejor ventilado.
Cooquelo en un lugar
alejado de las fuentes de
calor
Problemas

Datos técnicos
Nº Modelo
Volumen
Potencia
Frecuencia
Climatización
Potencia de entrada
Consumo de energía KW•h/24h
Rango de control de temperatura
Peso SIN embalaje
Peso CON embalaje
Medidas con embalaje (Ancho x Alt. xFondo) mm
Medidas sin embalaje mm
-4-
ATENCION·
Riesgo de atrapamiento de un niño.
Antes de deshacerse de su refrigerador viejo: quite la puerta,
Deje las baldas instaladas, de manera que los niños no puedan entrar fácilmente
Este aparat no estáa desarrollado para ser utilizado o por personas (incluidos niños) con
discapacidad física, a menos que hayan sido supervisados o instruidos acerca del uso del
equipo por una persona responsable de su seguridad
Los niños deben de ser supervisados para asegurarse de que no jueguen con el equipo.
Esta marca indica que este producto no deberá eliminarse junto con otros residuos domésticos
en toda la UE.
Para evitar posibles daños al medio ambiente o a la salud humana que representa la eliminación
incontrolada de residuos, reciclar de forma responsable para promover la reutilización sostenible
de los recursos materiales.
Para devolver el dispositivo utilizado, por favor utilice sistemas de devolución y recogida
o póngase en contacto con el distribuidor donde adquirió el producto.
Ellos pueden tomar este producto para el reciclaje seguro ambiental.
CV021-2T CV021-2T
65L 65L
220V~240V 100V~120V
50HZ 60HZ
SN N SN N
140W 140W
1.1(15°C/59ºF) 1.1(15°C / 59ºF)
7-18°C
10-15°C
SUPERIOR
INFERIOR
UPPER 44,6-64.4 ºF
BOTTOM 50 - 59 ºF
Unit Dimension: mm(W x H x D)
Packing Dimension:
345 x 804 x515
395 x 830 x565 395 x 830 x565
345 x 804 x515
19,6Kg
21.2Kg 21,2Kg
19,6Kg
Datos técnicos
Nº Modelo
Volumen
Potencia
Frecuencia
Climatización
Potencia de entrada
Consumo de energía KW•h/24h
Rango de control de temperatura
Peso SIN embalaje
Peso CON embalaje
Medidas con embalaje (Ancho x Alt. xFondo) mm
Medidas sin embalaje mm
-4-
CV021-2T CV021-2T
65L 65L
220V~240V 100V~120V
50HZ 60HZ
SN N SN N
140W 140W
1.1(15°C/59ºF) 1.1(15°C / 59ºF)
7-18°C
10-15°C
SUPERIOR
INFERIOR
UPPER 44,6-64.4 ºF
BOTTOM 50 - 59 ºF
Unit Dimension: mm(W x H x D)
Packing Dimension:
345 x 804 x515
395 x 830 x565 395 x 830 x565
345 x 804 x515
19,6Kg
21.2Kg 21,2Kg
19,6Kg

IMPORTANT SAFEGUARDS
When using an electrical appliance, basic precautions should always be followed,
including the following:
READ ALL INSTRUCTIONS BEFORE USING THIS
CAVANOVA WINE COOLER
• The thermoelectric cooler is belong to category 10, other appliance, according to
regulation EC No.643/2009.
• Other appliance means a compartment, other than a wine storage compartment, intended
for the storage of particular foodstuffs at a temperature warmer than +14°C, and the
particular foodstuff is cabernet or claret.
• The range of storage temperature is from 12°C to 18°C,but the test condition for energy
consumption is equal to 16°C or more higher at the ambient temperature 25°C.
•Do not use if supply cord is damaged. If damaged, It must be replaced by the
manufacturer or a similarly qualified person in order to avoid hazard.
•This wine cooler is not intended for use by young children or infirm persons, without
supervision. Young children must be supervised to ensure they do not play with the
appliance.
•Ensure the cooler is unplugged before cleaning or if the cooler is not in use.
•To clean the cooler use only mild detergents or glass cleaning products. Never use harsh
detergents or solvents.
•It is not recommended to use this wine cooler with an extension cord or power board.
Please ensure that the appliance is plugged directly into the electrical outlet.
•When positioning the wine cooler, ensure that there is at least a 15cm clearance at the
sides and a 15cm clearance at the back of the cooler as this is the main outlet for heat.
This will allow for adequate ventilation.
• If placing food inside, ensure that there is sufficient airflow between items.
•This cooler is designed to store wine bottles, however, if placing food inside, ensure that
there is sufficient airflow between items.
•Do not place hot food or drink into the wine cooler before it cools down to room
temperature.
•Close the cooler door immediately after putting in any items so the inside temperature will
not rise dramatically.
•Keep appliance away from any heat source or direct sunlight.
-5-
English
3

•
not rise dramatically.
•Keep appliance away from any heat source or direct sunlight.
•To fix stably, the appliance must be placed on a flat and solid surface. It should not be laid
on any soft material.
•Do not place any other appliance on top of the wine cooler.
•The CAVANOVA Wine Cooler is an electrical appliance. To avoid injury or death from
electrical shock do not operate the Wine Cooler with wet hands, while standing on a wet
surface or while standing in water.
•Do not use outdoors or in wet conditions.
•When positioned or if moving the appliance ensure that it is not set horizontally or
declined less than 45° or turned upside down.
•Never pull the cord to disconnect it from the outlet. Grasp the plug and pull it from the
outlet.
•Never lift or carry the Wine Cooler by the cord.
•Keep the cord away from heated surfaces.
•This Wine Cooler is for household use only. Any other use will void the warranty.
•Do not plug into the power socket before set up is completed.
•An empty cooler can be a dangerous attraction to children. If disposing of the cooler
remove gaskets, latches, lids or the entire door from your unused appliance, or take other
action to ensure the cooler is harmless.
• Risk of child entrapment. Before you throw away your old refrigerator: take off the door,
Leave the shelves in place so that children may not easily climb inside.
• This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.
• Children should be supervised to ensure that they do not play with the applianc.
• Risk of child entrapment. Before you throw away your old refrigerator: take off the door,
Leave the shelves in place so that children may not easily climb inside.
Close the cooler door immediately after putting in any items so the inside temperature will
-6-

• This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.
• Children should be supervised to ensure that they do not play with the applianc.
Disposal of the appliance.
• This marking indicates that this product should not be disposed with other household
wastes throughout the EU. To prevent possible harm to the environment or human health
from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse
of material resources. To return your used device, please use the return and collection
systems or contact the retailer where the product was purchased. They can take this
product for environmental safe recycling.
-7-

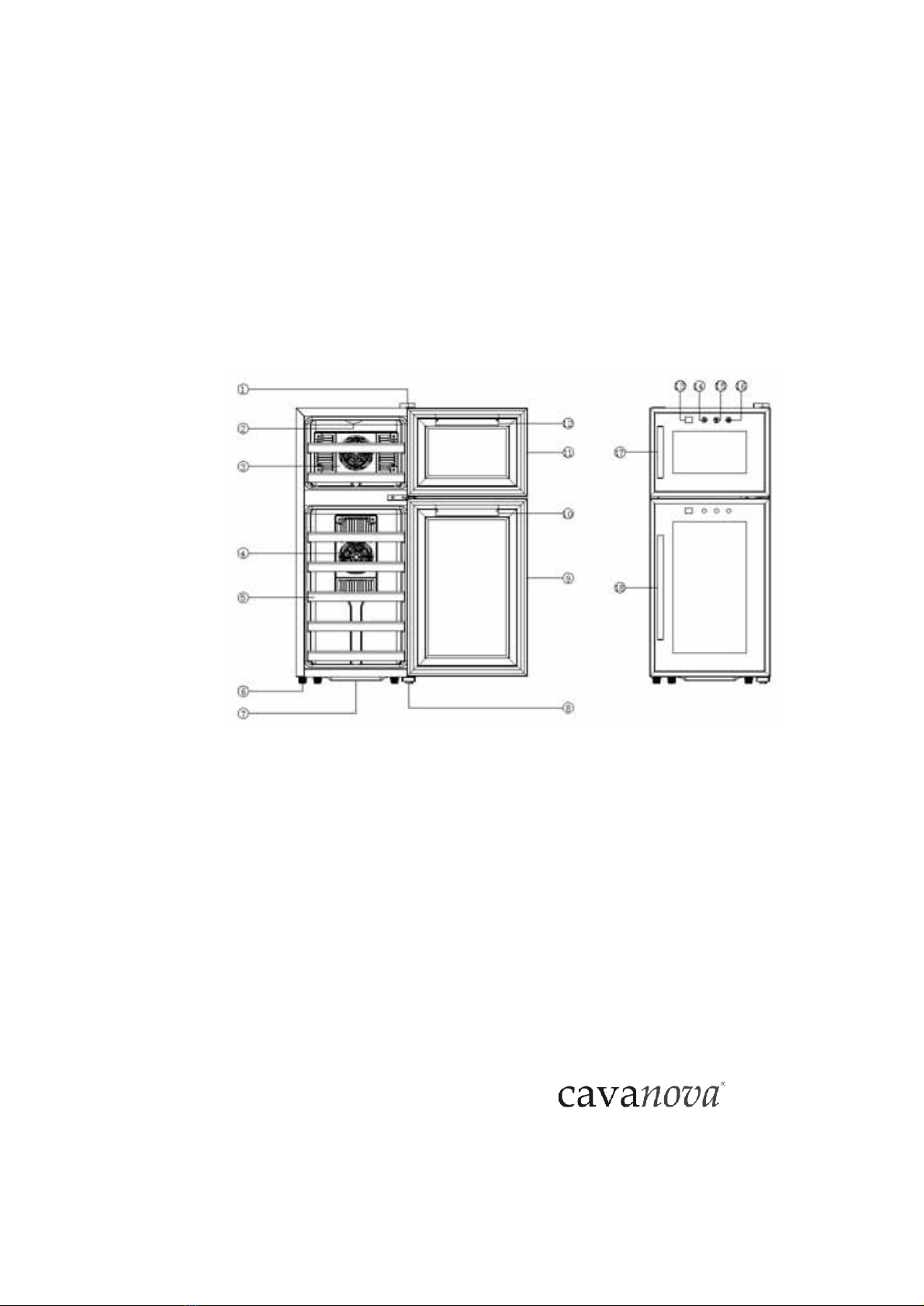

1. Structure
2. Operation Guide
1. Insert the power plug into the power socket. Make sure the power socket is
220V~240AC / 50Hz or 100V~120V / 60Hz
2. Allow the empty wine cooler to operate for approx. one hour. This will allow the wine
cooler to reach the desired temperature.
3. Fill the wine cooler with your choice of wine bottles. Allow 1-2 hours of operation
before the bottles reach the desired temperature.
1.-UPPER HINGE 2. -LIGHT COVER 3.- FAN MASK 4.- FAN MASK 5.- SHELF 6.- FOOT 7.-WATER TRAY 8.-LOWER
HINGE 9. -LOWER DOOR 10.- CONTROL BOARD 11.- UPPER DOOR 12.- CONTROL BOARD 13.-LED WINDOW
14 .-TEMPERATURE KEY 15. -TEMP DOWN KEY 16.- LIGHT SWITCH 17.-UPPER DOOR HANDEL 18.-BOTTOM DOOR
HANDEL
Your CV021-2T CAVANOVA wine cooler has two separate temperature zones. The top cabinet has a range from 7 to 18 º C
and the bottom area can reach from 10 to 18 º C. Making it ideal for red and white wines.
To raise or lower the temperature just hit the display (Diagram) ^ ^ or by selecting the desired temperature

3. Troubleshooting
Symptoms Possible cause Solutions
The wine cooler
does not work.
There is a power failure.
A house fuse has blown.
Ensure the cooler is plugged in and the
power socket is turned on.
Replace the broken fuse in your meter box.
Wine cooler is not
reaching the
desired
temperature
The cooler is placed too close to a
heat source
No sufficient ventilation
The door is opened too frequently or
for a long period of time
Keep the cooler away from sunshine or
other heat sources
Place the wine cooler in good ventilation
and keep any items away from the fans.
Close the door tightly and do not open the
door too frequently or for a long period of
time.
Frost forming in
the wine cooler
Too much humidity. The ambient
temperature is too low
Unplug to defrost, plug again after the
frost thaws.
-8-
4. Technical Data
This marking indicates that this product should not be disposed with other
household wastes throughout the EU. To prevent possible harm to the environment
or human health from uncontrolled waste disposal, recycle it responsibly to promote
the sustainable reuse of material resources. To return your used device, please use
the return and collection systems or contact the retailer where the product was
purchased. They can take this product for environmental safe recycling.
-4-
Nº Modelo
Volumen
Potencia
Frecuencia
Climatización
Potencia de entrada
Consumo de energía KW•h/24h
Rango de control de temperatura
Peso SIN embalaje
Peso CON embalaje
Medidas con embalaje (Ancho x Alt. xFondo) mm
Medidas sin embalaje mm
-4-
CV021-2T CV021-2T
65L 65L
220V~240V 100V~120V
50HZ 60HZ
SN N SN N
140W 140W
1.1(15°C/59ºF) 1.1(15°C / 59ºF)
7-18°C
10-15°C
SUPERIOR
INFERIOR
UPPER 44,6-64.4 ºF
BOTTOM 50 - 59 ºF
Unit Dimension: mm(W x H x D)
Packing Dimension:
345 x 804 x515
395 x 830 x565 395 x 830 x565
345 x 804 x515
19,6Kg
21.2Kg 21,2Kg
19,6Kg

CAVANOVA WINE S.L.
Ctra. A355km. 20 Nave 13 y 14
Parque Empresarial de MONDA
C.P. 29110 MONDA,
MÁLAGA, ESPAÑA
TEL.: [phone] / 69
FAX.: [phone]
www.cavanova.com
