CDA 3Q9 User manual

CAPPA ASPIRANTE - Istruzioni per l’uso
DUNSTABZUGSHAUBE - Gebrauchsanweisung
CAMPANA EXTRACTORA - Manual de utilización
HOTTE DE CUISINE - Notice d’utilisation
COOKER HOOD - User instructions
AFZUIGKAP - Gebruiksaanwijzing
COIFA ASPIRANTE - Manual do usuário
I
D
E
NL
F
GB
P

A
max 80 cm
B
M
C
A B
1 2 3
F
Fig.1
Fig.2
Fig.3 - 3 -

C
C
C
C
D
D
C
AB
E
M
E
H
Fig.4
Fig.5
Fig.6 Fig.7 - 4 -

20
F
L
A
B
M
AB
F
L
M
H
1
1
2
G
Fig.8
Fig.9
Fig.10 Fig.11
- 5 -

ABCDE
Fig.12
- 6 -

GENERALITA’
Leggere attentamente il contenuto del presente libretto in
quanto fornisce importanti indicazioni riguardanti la sicurezza
di installazione, d’uso e di manutenzione. Conservare il
libretto per ogni ulteriore consultazione. L’apparecchio è stato
progettato per uso in versione aspirante (evacuazione aria
all’esterno - Fig.1B ) e ltrante (riciclo aria all’interno - Fig.1A)
o con motore esterno (Fig.1C).
AVVERTENZE PER LA SICUREZZA
1. Fare attenzione se funzionano contemporaneamente una
cappa aspirante e un bruciatore o un focolare dipendenti
dall’aria dell’ambiente ed alimentati da un’energia diversa
da quella elettrica, in quanto la cappa aspirando toglie
all’ambiente l’aria di cui il bruciatore o il focolare necessita
per la combustione. La pressione negativa nel locale non deve
superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro,
provvedere quindi ad un’opportuna ventilazione del locale.
Per l’evacuazione esterna attenersi alle disposizioni vigenti
nel vostro paese.
Prima di allacciare il modello alla rete elettrica:
- Controllare la targa dati (posta all’interno dell’apperecchio)
per accettarsi che la tensione e potenza siano corrispondenti a
quella della rete e la presa di collegamento sia idonea. In caso
di dubbio interpellare un elettricista qualicato.
- Se il cavo di alimentazione è danneggiato, esso deve essere
sostituito da un cavo o un assieme speciali disponibile presso
il costruttore o il suo servizio assistenza tecnica.
- Collegare il dispositivo all’alimentazione attraverso una
spina con fusibile 3A o ai due li della bifase protetti da un
fusibile 3A.
2. Attenzione !
In determinate circostanze gli elettrodomestici possono
essere pericolosi.
A) Non cercare di controllare i filtri con la cappa in
funzione
B) Non toccare le lampade e le zone adiacenti, durante
e subito dopo l’uso prolungato dell’impianto di
illuminazione.
C) E’ vietato cuocere cibi alla amma sotto la cappa
D) Evitare la amma libera, perchè dannosa per i ltri e
pericolosa per gli incendi
E) Controllare costantemente i cibi fritti per evitare che
l’olio surriscaldato prenda fuoco
F) Prima di eettuare qualsiasi manutenzione, disinserire
la cappa dalla rete elettrica.
G) Questo apparecchio non è destinato all’utilizzo da parte
di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochino con
l’apparecchio.
I) Quando la cappa viene utilizzata contemporaneamente
ad apparecchi che bruciano gas o altri combustibili, il
locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel
rispetto delle istruzioni, esiste il rischio che si sviluppi
un incendio.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC,Waste Electrical and Electronic
Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in modo
corretto, l’utente contribuisce a prevenire le potenziali
conseguenze negative per l’ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l’idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei riuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l’idoneo ucio locale, il servizio
di raccolta dei riuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
ISTRUZIONI PER L’INSTALLAZIONE
Le operazioni di montaggio e collegamento elettrico devono
essere eettuate da personale specializzato.
• Collegamento elettrico
L’apparecchio è costruito in classe II, perciò nessun cavo deve
essere collegato alla presa di terra.
L’allaccio alla rete elettrica deve essere eseguito come
segue:
MARRONE = Llinea
BLU = Nneutro
Se non prevista, montare sul cavo una spina normalizzata per
il carico indicato nella targa dati. Se provvista di spina, fare
in modo che sia facilmente accessibile dopo l’installazione
dell’apparecchio. Nel caso di collegamento diretto alla rete
elettrica è necessario interporre tra l’apparecchio e la rete
un interruttore onnipolare con apertura minima tra i contatti
3 mm, dimensionato al carico e rispondente alle norme
vigenti.
• La distanza minima fra la superficie di supporto dei
recipienti di cottura sul dispositivo di cottura e la parte più
bassa della cappa da cucina deve essere di almeno 65 cm.
Se dovesse essere usato un tubo di connessione composto
di due o più parti, la parte superiore deve essere all’esterno
di quella inferiore. Non collegare lo scarico della cappa ad
un condotto in cui circoli aria calda o utilizzato per evacuare
fumi degli apparecchi alimentati da un’energia diversa da
quella elettrica.
- Prima di procedere alle operazioni di montaggio, per una
più facile manovrabilità dell’apparecchio disinserire i ltro/i
antigrasso (Fig.3A).
- Se il prodotto è fornito di ltri al carbone attivo, rimuoverli
tirando verso l’esterno la leva, come indicato in g. 3B.
Nel caso di montaggio dell’apparecchio in versione aspirante
predisporre il foro di evacuazione aria.
• Si consiglia l’utilizzo di un tubo evacuazione aria con lo
stesso diametro della bocca uscita aria. L’utilizzo di una
riduzione potrebbe diminuire le prestazioni del prodotto ed
aumentare la rumorosità.
ITALIANO I
- 7 -

Prima di procedere con l’installazione dell’ apparecchio
eettuare la seguente operazione:
- Montare la angia sul foro di evaquazione aria ruotando no
allo scatto di arresto e ssata con una vite (g 2).

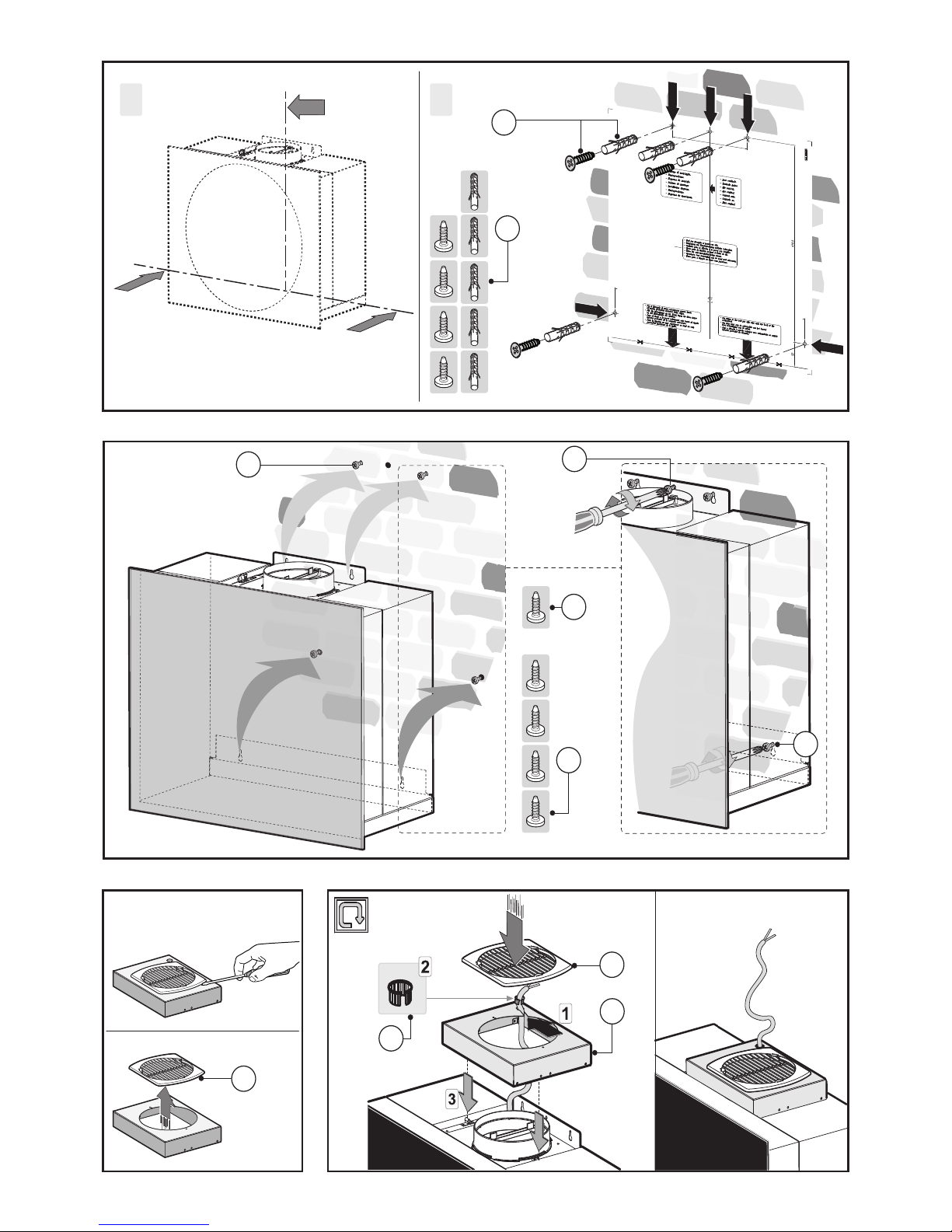

• Fissaggio a parete
Tracciare il lato inferiore della cappa sul muro g.4A (tenendo
conto della distanza minima dal piano di cottura).
- Posizionare la dima di fissaggio sulla parete, facendo
attenzione che la linea coincida con quella tracciata nel
paragrafo precedente.
- Segnare ed eseguire i fori di ssaggio (g.4B).
- Fissare le 4 viti Csenza avvitarle completamente e tasselli
ad espansione (g.4B).
- Posizionare l’apparecchio al muro e ssarlo denitivamente
tirando le 4 viti Ced la vite centrale D(g. 5)
- Per i vari montaggi utilizzare viti e tasselli ad espansione
idonei al tipo di muro (es. cemento armato, cartongesso,
ecc).
- Nel caso in cui le viti e i tasselli siano forniti in dotazione con
il prodotto accertarsi che siano idonei per il tipo di parete in
cui deve essere ssata la cappa.
• Installazione per modelli senza camini estetici - Versione
aspirante
- Togliere la griglia E(g.6).

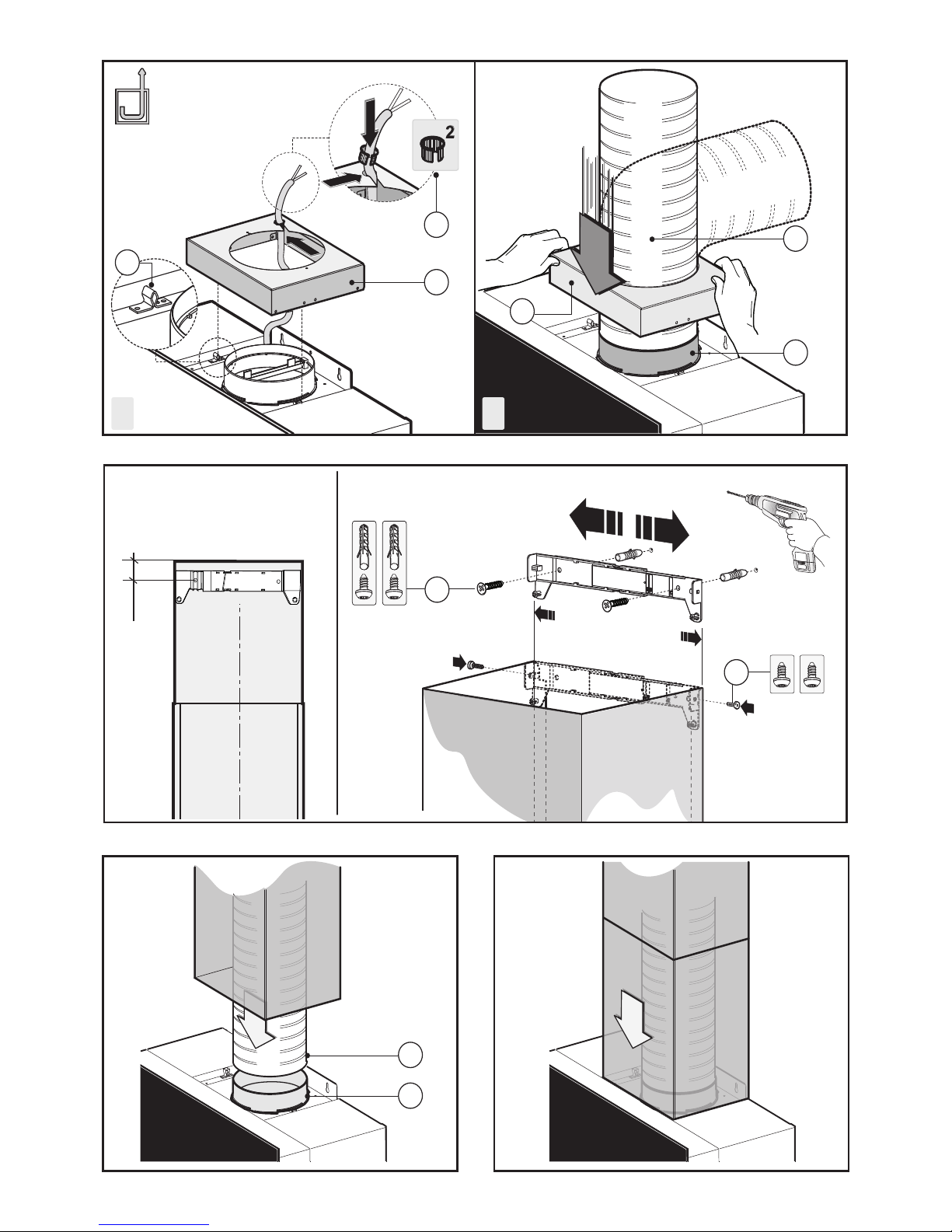

- Prendere il cupolino Me far passare il cavo di alimentazione
sull’asola indicata in gura 8A.
- Prendere il passacavo He posizionarlo trà il cavo di
alimentezione e l’asola.
- Collegare il tubo essibile L(non fornito) alla cappa , che a
sua volta sarà collegato al foro di avacuazione aria predisposto
in precedenza (g.8B)
- Fissare il cupolino Mfacendo attenzione che si agganci
perfettamente ai perni di ssaggio G(g.8B).
Versione ltrante
- Togliere la griglia E(g.6).
- Prendere il cupolino M e far passare il cavo di alimentazione
sull’asola indicata in gura 8A.
- Prendere il passacavo He posizionarlo trà il cavo di
alimentezione e l’asola.
- Fissare il cupolino Mfacendo attenzione che si agganci
perfettamente ai perni di ssaggio G(g.8B).
- Prendere i ltri al carbone attivo e applicarli al gruppo
aspirante posto all’interno della cappa (Fig.3B).
• Optional
Questo modello di cappa può avere come optional dei camini
estetici da richiedere al Vs rivenditore.
Prima di installare i camini estetici bisogna rimuovere il
cupolino M.
• Installazione per modelli con camini estetici - Versione
aspirante
Predisporre l’alimentazione elettrica entro l’ingombro del
raccordo decorativo.
Regolare la larghezza della staa di supporto del camino
estetico superiore (Fig.9). Successivamente ssarla al sotto
in modo che sia in asse con la vostra cappa tramite le viti
Ae rispettando la distanza dal sotto indicata in (Fig. 9).
Collegare, mediante un tubo essibile L, la angia Fal foro
evacuazione aria (Fig.10).
Inlare il camino estetico superiore all’interno del camino
estetico inferiore ed appoggiare sopra la scocca (Fig.11).
Slare il camino estetico superiore no alla staa e ssarlo
tramite le viti B(Fig.9).
Per trasformare la cappa da versione aspirante a versione
ltrante, richiedere al vostro rivenditore i ltri al carbone attivo
e seguire le istruzioni di montaggio.
Versione ltrante
Installare la cappa e i due camini estetici come indicato nel
paragrafo riguardante il montaggio della cappa nella versione
aspirante. Per il montaggio del deviatore aria ltrante fare
riferimento alle istruzioni contenute nel kit.
Se il kit non è in dotazione, ordinarlo al Vs. rivenditore come
accessorio. I ltri al carbone attivo devono essere applicati al
gruppo aspirante posto all’interno della cappa (Fig.3B).
USO E MANUTENZIONE
• Si raccomanda di mettere in funzione l’apparecchio prima di
procedere alla cottura di un qualsiasi alimento. Si raccamanda
di lasciar funzionare l’apparecchio per 15 minuti dopo aver
terminato la cottura dei cibi, per un’evacuazione completa
dell’aria viziata.
Il buon funzionamento della cappa è condizionato da
una corretta e costante manutenzione; una particolare
attenzione deve essere data al ltro antigrasso e al ltro al
carbone attivo.
• Il ltro antigrasso ha il compito di trattenere le particelle
grasse in sospensione nell’aria, pertanto è soggetto
ad intasarsi in tempi variabili relativamente all’uso
dell’apparecchio.
- Per prevenire il pericolo di eventuali incendi, al massimo
ogni 2 mesi è necessario lavare i ltri antigrasso, per i quali è
possibile utilizzare anche la lavastoviglie.
- Dopo alcuni lavaggi, si possono vericare delle alterazioni
del colore. Questo fatto non dà diritto a reclamo per
l’eventuale loro sostituzione.
In caso di inadempienza delle istruzioni di sostituzione e
di lavaggio si può vericare il rischio di incendio dei ltri
antigrasso.
•I ltri al carbone attivo servono per depurare l’aria che
viene rimessa nell’ambiente. I ltri non sono lavabili o
rigenerabili e devono essere sostituiti ogni quattro mesi al
massimo. La saturazione del carbone attivo dipende dall’uso
più o meno prolungato dell’apparecchio, dal tipo di cucina
e dalla regolarità con cui viene eettuata la pulizia del ltro
antigrasso
• Pulire frequentemente la cappa, sia internamente che
esternamente, usando un panno inumidito con alcool
denaturato o detersivi liquidi neutri non abrasivi.
• L’impianto di illuminazione è progettato per l’uso durante la
cottura e non per l’uso prolungato di illuminazione generale
dell’ambiente. L’uso prolungato dell’illuminazione diminuisce
notevolmente la durata media delle lampade.
Comandi (Fig.12):
Tasto A = accende/spegne le luci
Tasto B = accende/spegne la cappa. L’apparecchio si accende
alla 1° velocità. Se la cappa è accesa premere il tasto per 2
sec. per spegnere. Se la cappa si trova alla 1° velocità non è
necessario tenere premuto il tasto per spegnere. Diminuisce
la velocità del motore.
Display C = indica la velocità del motore selezionata e
l’attivazione del timer.
- 8 -

Tasto D = accende la cappa. Aumenta la velocità del motore.
Premendo il tasto dalla 3° velocità si inserisce la funzione
intensiva per 10’, poi l’apparecchio ritorna a funzionare alla
velocità di esercizio al momento dell’attivazione. Durante
questa funzione il display lampeggia.
Tasto E = Il Timer temporizza le funzioni, al momento
dell’attivazione, per 15 minuti dopo di che queste vengono
spente. Il Timer si disattiva ripremendo il tasto E. Quando la
funzione Timer è attiva sul display deve lampeggiare il punto
decimale. Se è in funzione la velocità intensiva il Timer non
si può attivare.
Premendo il tasto Eper 2 secondi, quando l’apparecchio è
spento, si attiva la funzione “clean air”. Questa accende il
motore per 10 minuti ogni ora alla prima velocità. Durante
il funzionamento il display deve visualizzare un movimento
rotatorio dei segmenti periferici. Trascorso questo tempo il
motore si spegne e il display deve visualizzare la lettera“C” ssa
no a quando dopo altri 50 minuti il motore riparte per altri
10 minuti e così via. Per ritornare al funzionamento normale
premere qualsiasi tasto tranne quello delle luci. Per disattivare
la funzione premere il tasto E.
•Saturazione ltri Antigrasso/Carbone attivo:
- Quando il display Clampeggia alternando la velocità
d’esercizio con la lettera F(es.1 e F) i ltri antigrasso devono
essere lavati.
- Quando il display Clampeggia alternando la velocità
d’esercizio con la lettera A(es.1 e A) i ltri carbone devono
essere sostituiti.
Una volta ricollocato il filtro pulito bisogna resettare la
memoria elettronica premendo il tasto Aper circa 5 sec.
no a che termina di lampeggiare la segnalazione Fo Adel
display C.
SI DECLINA OGNIRESPONSABILITA’PER EVENTUALI DANNI
PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE
AVVERTENZE
- 9 -

ALLGEMEINES
Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige
Sicherheitshinweise zur Installation, zum Gebrauch und zur
Wartung enthält. Die Anleitung für eventuelle zukünftige
Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch
in Aspirationsversion (Luftausscheidung nach außen - Abb.1B),
Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit
äußerem Motor (Abb.1C) entworfen.
SICHERHEITSHINWEISE
1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube
und ein raumluftabhängiger Boiler oder ein oenes Feuer
in Betrieb sind, die von einer anderen Energiequelle als
Strom versorgt werden, da die Küchenhaube die Raumluft
absaugt, die auch der Boiler oder das Feuer zur Verbrennung
benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa
(4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb
der Abzugshaube zu gewährleisten, ist daher immer auf
eine ausreichende Belüftung des Raumes zu achten. Bei
der Ableitung der Luft nach aussen müssen die nationalen
Vorschriften eingehalten werden.
Vor Anschluss des Modells an das Stromnetz :
- kontrollieren Sie das Typenschild an der Geräteinnenseite
um sich zu vergewissern, ob Spannung und Stromstärke der
des Stromnetzes entsprechen und die Steckdose geeignet ist.
Im Zweifelsfall wenden Sie sich bitte an einen qualizierten
Elektriker.
- Sollte das Speisekabel beschädigt sein, ist es durch ein
anderes - beim Hersteller oder dessen Kundendienst
erhältliches - Kabel oder mit einem speziellen Bausatz - zu
ersetzen.
- Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder
über die beiden Drähte des Zweiphasenanschlusses, die durch
eine 3A-Sicherung geschützt sind, an die Stromversorgung
angeschlossen werden.
2. Achtung !
Elektrogeräte können unter gewissen Umständen
gefährlich sein!
A) Niemals die Filter kontrollieren, wenn die
Dunstabzugshaube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht
während oder nach längerer Benutzung des Lichts
berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube
zu ambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da
diese die Filter beschädigen und einen Brand verursachen
können.
E) Beim Frittierensind die Speisen ständigzu kontrollieren,
um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den
Netzstecker aus der Steckdose entfernen.
G) Das Gerät sollte nicht von kleinen Kindern oder
gebrechlichen Personen ohne Beaufsichtigung benutzt
werden.
H) Kleine Kinder sollten beaufsichtigt werden, um
sicherzugehen, dass sie nicht mit dem Gerät spielen.
I) Der Raum muss über eine hinreichende Belüftung
verfügen, wenn die Dunstabzugshaube mit anderen
gas- oder brennstobetriebenen Geräten gleichzeitig
verwendet wird.
L) Es besteht Brandgefahr, wenn die Reinigung nicht
entsprechend den Anleitungen durchgeführt wird.
Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste
Electrical Electronic Equipment (WEEE) gekennzeichnet.
Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der
Benutzer trägt dazu bei, den potentiellen negativen Folgen für
Umwelt und Gesundheit vorzubeugen. Das auf dem Produkt
oder auf den Begleitpapieren be
findliche Symbol sagt aus, dass dieses Produkt nicht
wie normaler Hausmüll behandelt werden darf, sondern
dass es einer geeigneten Sammelstelle für das Recycling
der elektrischen und elektronischen Geräteteile zugeführt
werden muss. Entsorgen Sie bitte das Altgerät gemäß der
lokalen Richtlinien. Für weitere Informationen hinsichtlich
der Behandlung, der Wiederverwertung und des Recycling
des Produkts wenden Sie sich bitte an die zuständige lokale
Stelle, an die Sammelstelle für Hausmüll, oder an den Händler,
bei dem Sie das Gerät erworben haben.
INSTALLATIONSANLEITUNG
Montage und Anschluss müssen von einem Fachmann
durchgeführt werden.
• Elektroanschluss
Die Küchenhaube gehört zur Geräteklasse II, daher muss
keine der Leitungen geerdet werden. Der Anschluss an das
Stromnetz ist folgendermassen durchzuführen:
BRAUN = LLeitung
BLAU = NNeutrale Linie
Falls nicht vorhanden, muss ein Normstecker mit den
auf dem Typenschild angegebenen Werten an das Kabel
angeschlossen werden. Wenn die Küchenhaube mit einem
Netzstecker ausgestattet ist, muss diese so installiert werden,
dass der Stecker gut zugänglich ist.
Beim Direktanschluss an das Stromnetz muss zwischen Gerät
und Netz ein der Netzlast und den geltenden Vorschriften
entsprechender Mehrpolstecker mit einer Mindestönung
von 3 mm zwischen den Kontakten installiert werden.
• Der Mindestabstand zwischen der Stelläche für die
Kochbehälter auf der Kochvorrichtung und dem unteren Teil
der Abzugshaube muss mindestens 65 cm betragen. Falls ein
Verbindungsrohr verwendet wird, das aus zwei oder mehr
Teilen zusammengesetzt ist, muss der obere Teil über den
unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr
der Küchenhaube an ein Rohr angeschlossen werden,
in dem Warmluft zirkuliert oder das zur Entlüftung von
Geräten verwendet wird, die an eine andere Energiequelle
als an Strom angeschlossen sind. Vor der Durchführung der
Montagevorgänge, den/die Fettlter entfernen, damit sich
das Gerät leichter handhaben läßt (Abb.3A).
- Wenn das Gerät mit Aktivkohleltern ausgestattet ist,
DEUTSCH D
- 10 -

entfernen Sie diese, indem Sie den Hebel wie in Abb. 3B
gezeigt nach außen ziehen.
- Sollte das Gerät mit Abzugsvorrichtung montiert werden,
bereiten Sie eine Luftabzugsönung vor.
• Es empehlt sich der Einsatz eines Luftableitungsrohres,
das denselben Durchmesser aufweist, wie der der
Luftabzugsönung.
DieVerwendung eines Reduzierstücks könnte die Leistungen
des Erzeugnisses beeinträchtigen und das Betriebsgeräusch
erhöhen.
Bevor Sie mit der Installation des Gerätes beginnen, ist
folgender Arbeitsschritt durchzuführen:
- Montieren Sie den Flansch (durch Drehen, bis er hörbar
einrastet) auf das Abluftrohr, und befestigen Sie ihn mit einer
Schraube. (Abb.2).
• Befestigung an der wand
Zeichnen Sie den unteren Teil der Dunstabzugshaube an
der Wand an (Abb. 4A) (beachten Sie hierbei bitte den
Mindestabstand vom Kochfeld).
- Positionieren Sie die Befestigungsschablone an der
Wand; achten Sie dabei darauf, dass die Linie mit der zuvor
gezeichneten übereinstimmt (siehe vorheriger Abschnitt).
- Markieren und bohren Sie die Befestigungslöcher. (Abb.
4B).
- Befestigen Sie die 4 Schrauben Cohne sie vollständig
anzuziehen und die Spreizdübel (Abb. 4B).
- Positionieren Sie das Gerät an derWand und befestigen Sie es
denitiv durch anziehen der 4 Schrauben Cund der mittleren
Schraube D(Abb. 5).
-Verwenden Sie zur Geräteinstallation Schrauben und Dübel,
die für die jeweilige Wandart geeignet sind (zum Beispiel:
Betonwände, Wände aus Gipspappe usw.).
- Sollten die Schrauben und Dübel als Geräteausstattung
mitgeliefert werden, stellen Sie bitte sicher, dass diese für
die Art der Wand, an die das Gerät montiert werden soll,
geeignet sind.
• Installation von modellen ohne dekorkamin - Abluft-
version
- Entfernen Sie das Gitter E(Abb.6).
- Nehmen Sie die Abdeckung Mund führen Sie das Stromkabel
durch den in Abbildung 8A gezeigten Schlitz.
- Nehmen Sie den Kabeldurchgang Hund setzen Sie ihn
zwischen das Versorgungskabel und dem Schlitz.
Schließen Sie die Dunstabzugshaube an das Flex-Rohr L(nicht
mitgeliefert) an, welches seinerseits mit der vorbereiteten
Luftabzugsönung verbunden wird (Abb. 8B).
- Die Abdeckung Mbefestigen und darauf achten, dass sie
richtig in die Befestigungsstifte Geingehakt wird (Abb. 8B).
Umluft - version
- Entfernen Sie das Gitter E(Abb.6).
- Nehmen Sie die Abdeckung Mund führen Sie das Stromkabel
durch den in Abbildung 8A gezeigten Schlitz.
- Nehmen Sie den Kabeldurchgang Hund setzen Sie ihn
zwischen das Versorgungskabel und dem Schlitz.
- Die Abdeckung Mbefestigen und darauf achten, dass sie
richtig in die Befestigungsstifte Geingehakt wird (Abb. 8B).
-DieAktivkohlelter müssen ander Absauggruppeangebracht
werden, die sich im Inneren der Dunstabzugshaube bendet
(Abb. 3b).
• Extras
Dieses Dunstabzugshauben-Modell kann auf Wunsch mit
einem Dekorkamin ausgestattet werden. Fragen Sie den
Händler Ihres Vertrauens danach.
Vor der Installation der Dekorkamine muss die Abdeckung M
abgenommen werden.
• Installation von modellen mit dekorkamin - Abluft-
version
Legen Sie den Stromanschluss im Inneren des Dekorkamins.
Regulieren Sie die Breite des Haltebügels des oberen
Anschlusses (Abb. 9). Befestigen Sie ihn dann mit Hilfe der
Schrauben Aso an der Decke, dass er auf einer Achse mit
der Dunstabzugshaube liegt; beachten Sie hierbei den
angegebenen Abstand von der Decke (Abb. 9). Verbinden Sie
über ein Flex-Rohr Lden Flansch Fmit der Luftabzugsönung
(Abb. 10).
Stecken Sie den oberen Kamin in den unteren und setzen Sie
das Gehäuse auf (Abb. 11).
Schieben Sie den oberen Kamin bis zum Haltebügel und
befestigen Sie ihn mit den Schrauben B(Abb. 9).
ZurVerwandlung der Abzugshaubevon der Aspirationsversion
in die Filtrationsversion, beim Händler die Aktivkohlenlter
besorgen und die Montageanleitung befolgen.
• Umluft - version
Die Abzugshaube und die zwei Anschlußstücke laut
den Anweisungen des Abschnitts über die Montage der
Abzugshaube in Aspirationsversion befolgen. Zur Montage
des Filtrationsanschlußstücks auf die dem Kit beiliegen
den Anweisungen Bezug nehmen. Wurde das Kit nicht
mitgeliefert, beim Händler als Zubehör bestellen. Die
Aktivkohlenlter sind am Aspirationsaggregat im Inneren
der Abzugshaube anzubringen (Abb.3B).
BENUTZUNG UND WARTUNG
• Es wird empfohlen, die Dunstabzugshaube schon vor
Kochbeginn der Speisen einzuschalten. Es wird weiterhin
empfohlen, das Gerät nach Beendigung des Kochvorgangs
noch 15 Minuten weiterlaufen zu lassen, um den vollständigen
Abzug der Kochdünste zu gewährleisten.
Die Leistungsfähigkeit der Dunstabzugshaube hängt
entscheidend von der Sorgfalt und Regelmäßigkeit der
Wartung ab, insbesondere die des Fettlters und die des
Aktivkohlelters.
•Der Fettlter hat die Aufgabe, die in den Kochdünsten
enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der
Verschmutzung besonders ausgesetzt und sollte, je nach
Gebrauch und Kochgewohnheiten, in mehr oder weniger
langen Zeitabschnitten gereinigt werden.
- Um der Brandgefahr vorzubeugen, müssen maximal alle 2
Monate die Fettlter gewaschen werden. Das geht auch mit
der Spülmaschine.
- Nach einigen Waschgängen können Farbveränderungen
auftreten. Hieraus resultiert jedoch kein Anspruch auf
kostenlosen Ersatz derselben.
Durch Nichteinhaltung der Vorgaben hinsichtlich des
Austauschs und der Reinigung der Fettfilter kann Brand
verursacht werden.
•Die Aktivkohlefilter dienen dazu, die Luft zu reinigen,
die wieder in den Raum zurückgeführt wird. Die Filter sind
weder waschbar noch wiederverwertbar und müssen
spätestens alle vier Monate ausgewechselt werden. Die
- 11 -

Sättigung der Aktivkohle hängt von der mehr oder minder
langen Benutzungsdauer der Dunstabzugshaube, von der
Art der zubereiteten Speisen und von der mehr oder weniger
häugen Reinigung des Fettlters ab.
• Reinigen Sie die Haube innen und außen regelmäßig
mit Spiritus oder einem neutralen Flüssigreiniger ohne
Scheuermittel.
• Die Beleuchtung der Dunstabzugshaube ist dazu geplant,
während des Kochvorgangs eingesetzt zu werden. Durch
einen verlängerten Einsatz der Beleuchtung wird die
durchschnittliche Lebensdauer der Leuchten erheblich
gemindert.
Bedienung: (Abb.12)
Taste A = schaltet die Beleuchtung ein/aus.
Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich in
der erstenSaugstärke ein.Wenndie Haube eingeschaltet ist,die
Taste eine halbe Sekunde lang drücken, um sie abzuschalten.
Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum
Abschalten nicht erforderlich, dieTaste zu drücken. Verringert
die Geschwindigkeit des Motors.
Display C = zeigt die gewählte Motorgeschwindigkeit und
die Aktivierung der Timer-Funktion an.
Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit
des Motors. Wenn man, während die Haube in Betrieb ist,
auf die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten
automatisch die “Intensiv-Stufe” ein, dann geht die Haube
wieder auf die Geschwindigkeit zurück, welche vorher in
Betrieb war. Während der Funktion “Intensiv-Stufe” leuchtet
das Display auf.
Taste E = Der Timer steuert die Zeit der Funktionen. Ab
der Aktivierung der Taste bleiben diese für 15 Minuten
eingeschaltet und werden dann ausgeschaltet. Der Timer
kann durch erneuten Druck auf dieTaste E deaktiviert werden.
Bei aktivierter Timer-Funktion muss auf dem Display der
Dezimalpunkt auf Blinklicht geschaltet sein. Bendet sich die
Dunstabzugshaube auf Intensivstufe, kann der Timer nicht
aktiviert werden.
Wird bei ausgeschaltetem Gerät die Taste Efür 2 Sekunden
gedrückt, wird die Funktion“Clean Air”aktiviert. Diese bewirkt
das Einschalten des Motors für 10 Minuten jede Stunde auf der
ersten Leistungsstufe. Während dieser Funktionsweise muss
auf dem Display eine Rotationsbewegung der peripheren
Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet
der Motor ab und auf dem Display muss die Fix-Anzeige des
Buchstaben “C” ersichtlich sein, und zwar so lange, bis nach
weiteren 50 Minuten der Motor erneut für 10 Minuten startet,
und so weiter.
• Sättigung der Fett- und Aktivkohlelter
-BlinktdasDisplayCbeiÄnderungderBetriebsgeschwindigkeit
mit dem Buchstaben F(Bsp. 1 und F), müssen die Fettlter
gereinigt werden.
-BlinktdasDisplayCbeiÄnderungderBetriebsgeschwindigkeit
mit dem Buchstaben A(Bsp. 1 und A), müssen die Kohlelter
ausgetauscht werden.
Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss
der elektronische Speicher neu aktiviert werden, indem man
die Taste Afür circa 5 Sek. gedrückt hält bis die Blinkanzeige
Foder Aauf dem Display Cerlischt.
FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN
GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND,
WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
- 12 -

Este aparato está fabricado en conformidad con la Norma
Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE).
Controlando que este producto sea eliminado de modo
correcto, el usuario contribuye a prevenir consecuencias
negativas para el ambiente y la salud.
El símbolo en el producto o en la documentación
adjunta, indica que este producto no debe ser tratado
como residuo doméstico sino que debe ser entregado a
un punto de recolección para reciclar aparatos eléctricos y
electrónicos. Elimínelo siguiendo las normas locales para
la eliminación de desechos. Para mayor información sobre
el tratamiento, recuperación o reciclaje de este producto,
llame a la ocina local encargada, al servicio de recolección
de desechos domésticos o al negocio en el cual ha comprado
el producto.
INSTRUCCIONES PARA LA INSTALACIÓN
Las operaciones de montaje y conexión eléctrica deben ser
efectuadas por personal especializado.
• Instalación eléctrica
El aparato está construido en clase II, por lo tanto no se debe
e conectar ningún cable a la toma de tierra.
La conexión a la corriente eléctrica debe realizarse de la
siguiente manera:
MARRÓN = Llínea.
AZUL = Nneutro.
Si no está incluido, monte en el cable un enchufe normalizado
para la carga indicada en la etiqueta de las caracteristicas.
Si está provista de enchufe,coloque la campana de tal
manera que el enchufe quede en un sitio accesible. En caso
de conexión directa a la corriente eléctrica, es necesario
interponer entre el aparato y la red un interruptor omnipolar
con abertura mínima de 3mm, adecuado a la carga y que
responda a las normas vigentes.
• La distancia mínima entre la supercie de soporte de los
recipientes de cocción en el dispositivo de cocción y la parte
más baja de la campana de cocina debe de al menos 65 cm.
Si debe usarse un tubo de conexión compuesto de dos o más
partes, la parte superior debe estar fuera de la parte inferior.
No conecte la descarga de la campana a un conducto en el
que circúle airecaliente o que sea utilizado para evacuar los
humos de aparatos alimentados por una energía que no sea
eléctrica.
Antes de efectuar las operaciones de montaje, para una
más fácil maniobrabilidad del aparato, extraer el/los ltro/s
antigrasa (Fig.3A).
- Si el producto posee ltros de carbón activo, quítelos tirando
hacia el exterior la palanca, como se indica en la g. 3B.
- En el caso de montaje del aparato en la versión aspirante,
predisponer el oricio de evacuación aire.
• Se aconseja el uso de un tubo de evacuación de aire con el
mismo diámetro que la boca de salida de aire. El uso de una
reducción podría disminuir las prestaciones del producto y
aumentar el ruido.
GENERALIDADES
Lea atentamente el contenido del presente libro de
instrucciones pues contiene indicaciones importantes para
la seguridad en la instalación , el uso y el mantenimiento
(Consérvelo para un posible consulta posterior). El aparato ha
sido diseñado para el uso en versión aspiradora (evacuación
de aire hacia el exterior – Fig.1B), ltrante (reciclaje del aire en
el interior – Fig.1A) o con motor exterior (Fig.1C).
SUGERENCIAS PARA LA SEGURIDAD
1.Preste atención si funcionan contemporáneamente una
campana aspirante y un quemador o una chimenea que
toman el aire del ambiente y están alimentados por energía
que no sea eléctrica, pues la campana aspirante toma del
ambiente el aire que el quemador o la chimenea necesitan
para la combustión. La presión negativa del local no debe
superar los 4 Pa (4x10-5 bares). Para un funcionamiento
seguro, realice primero una adecuada ventilación del local.
Para la evacuación externa, aténgase a las disposiciones
vigentes en su país.
Antes de enchufar el modelo a la corriente eléctrica:
- Controlar los datos de matrícula (que se encuentran en
el interior del aparato) para constatar que la tensión y la
potencia correspondan a la de la red y el enchufe de conexión
sea idóneo. En caso de dudas, recurra a un electricista
calicado.
- Si el cable de alimentación está dañado, se debe cambiar con
un cable o conjunto especial de cables que puede suministrar
tanto el fabricante como el servicio de asistencia técnica.
- Conecte el dispositivo a la red de alimentación a través de un
enchufe con fusible 3A o a los dos cables de la línea bifásica
protegidos por un fusible 3A.
2. ¡Atención!
En determinadas circunstancias los electrodomésticos
pueden ser peligrosos.
A) No intente controlar los ltros cuando la campana está
en funcionamiento
B) Durante el uso prolongado de la instalación de
iluminación o inmediatamente después, no toque las
lámparas ni las zonas adyacentes a ellas.
C) Está prohibido cocinar a fuego directo debajo de la
campana
D) Evite dejar la llama libre porque puede dañar los ltros
y constituye un riesgo de incendio
E) Controle constantemente los alimentos fritos para
evitar que el aceite sobrecalentado se prenda fuego
F)Antesdeefectuarcualquieroperacióndemantenimiento,
desconecte la campana de la red eléctrica.
G) Este aparato no debe ser utilizado por niños o personas
que necesiten de supervisión.
H) Controle que los niños no jueguen con el aparato.
I) Cuando la campana se utiliza simultáneamente con
aparatos que queman gas u otros combustibles, el
ambiente debe estar adecuadamente ventilado.
L) Si las operaciones de limpieza no se realizan respetando
las instrucciones, hay peligro de incendio.
ESPAÑOL E
- 13 -

Antes de instalar el aparato efectúe la siguiente
operación:
- Instale la brida en el oricio de evacuación del aire girándola
hasta el tope y jándola con un tornillo (g. 2).
• Fijación a la pared
Marque la posición de la parte inferior de la campana en la
pared g.4A (teniendo en cuenta la distancia mínima que
debe existir con la encimera) .
- Coloque la plantilla de jación en la pared, cuidando que la
línea coincida con la trazada en el párrafo anterior.
- Marque la posición y luego realice los oricios de jación
(g. 4B).
- Fije los 4 tornillos Cy las espigas para pared (g. 4B). Los
tornillos no deben ser enroscados completamente.
- Coloque el aparato contra la pared y fíjelo denitivamente
con los 4 tornillos Cy el tornillo central D (g. 5)
- Per i vari montaggi utilizzare viti e tasselli ad es
- En los distintos montajes utilice tornillos y espigas adecuados
para el tipo de pared (por ej. cemento armado, cartón de
yeso, etc.).
- Cuando los tornillos y las espigas se suministren con el
producto, controle que sean adecuados para el tipo de pared
a la que se debe jar la campana.
• Instalación para modelos sin chimeneas decorativas -
Versión extractora
- Extraiga la rejilla E(g. 6).
- Tome la cúpula My haga pasar el cable de alimentación por
la ranura indicada en la gura 8A.
- Coloque el pasahilos Hentre el cable de alimentación y
la ranura.
- Conecte la campana al tubo exible L(no suministrado con
el aparato) que a su vez se conectará al orico de evacuación
de aire, preparado precedentemente (g.8B).
- Fije la cúpula Mcuidando que se enganche perfectamente
en los pernos de jación G(g.8B).
Versión ltrante
- Extraiga la rejilla E(g. 6).
- Tome la cúpula My haga pasar el cable de alimentación por
la ranura indicada en la gura 8A.
- Coloque el pasahilos Hentre el cable de alimentación y
la ranura.
- Fije la cúpula Mcuidando que se enganche perfectamente
en los pernos de jación G(g.8B).
- Los ltros de carbón activo se deben colocar en el grupo
extractor colocado dentro de la campana (Fig.3B).
• Opcional
Este modelode campana puedeposeer chimeneas decorativas
opcionales que se solicitan al revendedor.
Antes de instalar las chimeneas estéticas es necesario quitar
la cúpula M.
• Instalación para modelos con chimeneas decorativas -
Versión extractora
Coloque la alimentación eléctrica dentro de la unión
decorativa.
Regule el ancho de la abrazadera de sostén de la unión
superior (Fig.9). Posteriormente fíjela al techo para que
quede alineada con la campana, utilizando los tornillos Ay
respetando la distancia al techo indicada en la (Fig.9). Conecte
la brida Fal ori
cio de evacuación de aire, utilizando el tubo
exible L(Fig.10).
Introduzca la unión superior dentro de la chimenea inferior y
apoye sobre el armazón (Fig.11).
Extraiga la chimenea superior hasta el marco y fíjela con los
tornillos B(Fig.9).
Para transformar la campana de la versión aspiradora a la
versión ltrante, solicite a su vendedor los ltros al carbón
activo y seguir las instrucciones de montaje.
Versión ltrante
Instale la campana y los dos racores como indicado en el
párrafo correspondiente al montaje de la campana en la
versión aspiradora. Para el montaje del racor ltrante seguir
las instrucciones contenidas en el juego. Si el juego no está
en dotación, pídalo a su vendedor como accesorio. Los ltros
al carbón activo se deben aplicar al grupo aspirador situado
en el interior de la campana (Fig.3B).
USO Y MANTENIMIENTO
• Se recomienda poner en funcionamiento el aparato antes
de proceder a la cocción de un alimento cualquiera. Se
recomienda también, dejar funcionar el aparato durante 15
minutos después de haber nalizado la cocción para lograr
una evacuación completa del aire viciado.
El buen funcionamiento de la campana depende de la
realización de un correcto y constante mantenimiento; se
debe prestar una atención particular al ltro antigrasa y al
ltro de carbón activo.
• El ltro antigrasa cumple la función de retener las partículas
de grasa en suspensión en el aire, por lo tanto, puede atascarse
en distintos momentos que dependen del uso del aparato.
- Para prevenir el peligro de incendios, es necesario lavar los
ltros antigrasa cada 2 meses como máximo, para lo cual es
posible utilizar un lavavajillas.
- Después de algunos lavados, se pueden vericar
alteraciones del color. Si esto sucede, no constituye motivo
de reclamo para su sustitución.
Si no se cumplen las instrucciones de sustitución o de lavado,
existe el riesgo de incendio de los ltros antigrasa.
• Los ltros de carbón activo sirven para depurar el aire
que se devuelve al ambiente. Los ltros no se pueden lavar
o regenerar y deben ser sustituidos cada cuatro meses como
máximo. La saturación del carbón activo depende del uso
más o menos prolongado del aparato, del tipo de cocina y
de la regularidad con la que se realiza la limpieza del ltro
antigrasa.
• Limpie frecuentemente la campana, tanto por dentro como
por fuera, usando un paño bañado con alcohol de quemar o
detergentes líquidos neutros no abrasivos.
• La instalación de iluminación ha sido proyectada para ser
utilizada durante la cocción y no para su uso prolongado
como iluminación general del ambiente. El uso prolongado
de la iluminación disminuye notablemente la duración media
de las lámparas.
Mandos: (Fig.12)
Botón A = enciende\apaga las luces.
Botón B = enciende\apaga la campana. El aparato pone en
marcha en la 1° velocidad. Si la campana está encendida
apriete el botón 2 segundos para apagar. Si la campana está
en la 1° velocidad no hay que apretar el botón para apagar.
Disminuye la velocidad del motor.
Display C = indica la velocidad del motor seleccionada y la
- 14 -

puesta en marcha del timer.
Botón D = enciende la campana. Aumenta la velocidad
del motor. Pulsando el pulsador de la tercera velocidad se
introduce la función intensiva por 10 minutos, después el
aparado vuelve a funcionar a la velocidad de ejercicio al
momento de la activación. Durante esta función el display
relampagua.
Botón E = El Timer temporiza las funciones, al momento
de la activación, por 15 minutos después de que se han
apagado. El Timer se desactiva volviendo a oprimir el botón
E. Cuando la función Timer está encendida, en el display debe
relampaguear el punto decimal. No se puede activar si está
funcionando la velocidad intensiva del Timer.
Si oprime el botón Epor un par de segundos, mientras el
aparato está apagado, se activa la función “clean air”. Q u e
enciende el motor en la primera velocidad a 10 minutos por
cada hora. Durante el funcionamiento, se debe visualizar en el
display un movimiento giratorio de los segmentos periféricos.
Transcurrido dicho tiempo el motor se apaga, y se visualiza la
letra“C”ja en el display, después de 50 minutos éste arranca
de nuevo por otros 10 minutos y así sucesivamente. Para
regresar al funcionamiento normal apriete cualesquiera de
los botones excepto el de la luz. Para desactivar la función
oprima el botón E.
• Saturación de los ltros antigrasa/carbón activo :
- Cuando el display Ccentellea alternando la velocidad de
funcionamiento con la letra F(por ej.: 1 y F), deben lavarse
los ltros antigrasa.
- Cuando el display Ccentellea alternando la velocidad de
funcionamiento con la letra A(por ej.: 1 y A), deben sustituirse
los ltros de carbón.
Después que ha vuelto a colocar el ltro limpio, debe resetear
la memoria electrónica presionando el botón Adurante 5 seg.
aproximadamente hasta que deja de centellear la señalación
Fo Adel display C.
EL FABRICANTE NO SE HACE RESPONSABLE DE LOS
DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS
ADVERTENCIAS.
- 15 -

GÉNERALITÉS
Lire attentivement le contenu du mode d’emploi puisqu’il
fournit des indications importantes concernant la sécurité
d’installation, d’emploi et d’entretien. Le conserver pour d’
ultérieures consultations. L’appareil a été conçu pour être
utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur
– Fig.1B), ltrant (retour de l’air à l’intérieur – Fig.1A) ou doté
d’un moteur externe (Fig.1C).
CONSEILS POUR LA SÉCURITÉ
1. Attention, lorsque dans la même pièce vous utilisez
simultanément la hotte à évacuation avec un brûleur ou une
cheminée alimentés par une énergie autre que l’électricité,
vous pouvez créer un problème “d’inversion de ux”. Dans
ce cas la hotte aspire l’air nécessaire à leur combustion. La
dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5
bar). Pour un fonctionnement en toute sécurité, n’oubliez pas
de prévoir une ventilation susante du local. Pour l’évacuation
vers l’extérieur, veuillez vous référer aux dispositions en
vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution
électrique :
- lire les données reportées sur la plaquette d’identication
(appliquée à l’intérieur de la hotte) pour vérier si le voltage
et la puissance correspondent à ceux du réseau. Contrôler
aussi si la prise est adaptée. - En cas de doutes, contacter un
électricien qualié.
Si le câble d’alimentation est abîmé, il faut le remplacer par
un autre câble ou par un ensemble, spécialement prévus, que
vous pouvez commander au fabricant ou à un de ses services
d’assistance technique.
- Raccorder le dispositif au secteur à l’aide d’une prise avec
fusible 3A ou aux deux fils du diphasé protégés par un
fusible 3A.
2. Attention !
Dans certaines circonstances lesélectroménagers peuvent
être dangereux.
A) N’essayez pas de contrôler l’état des ltres quand la
hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes,
pendant et tout de suite après l’utilisation prolongée de
l’éclairage.
C) Il est absolument interdit de amber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont
dangereuses pour les filtres et pour les risques
d’incendie.
E) Surveillez constamment les fritures pour éviter que
l’huile surchauée prenne feu.
F) Avant de procéder à toute opération d’entretien, coupez
l’alimentation électrique de la hotte.
G) Cet appareil ne peut pas être utilisé par des enfants ou
par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec
l’appareil.
I) Lorsque la hotte est utilisée en présence d’appareils
utilisant du gaz ou d’autres combustibles, la pièce doit
être correctement ventilée.
L) Si le nettoyage n’est pas réalisé conformément aux
instructions, un incendie peut se déclarer.
Cet appareil est marqué conformément à la Directive
européenne 2002/96/CE sur les déchets d’équipements
électriques et électroniques (DEEE). Assurez-vous que
cet appareil soit mis au rebus selon la réglementation en
vigueur, vous éviterez ainsi des conséquences néfastes sur
l’environnement et la santé.
Le symbole appliqué sur le produit ou sur la documentation
jointe rappelle que cet appareil ne doit pas être traité comme
un déchet domestique mais faire l’objet d’une collecte
sélective dans une déchetterie spécialisée dans le recyclage
des appareils électriques et électroniques. Conformez-vous
aux réglementations locales sur la collecte et l’élimination des
déchets. Pour tout autre renseignement sur le traitement, la
récupération et le recyclage de cet appareil, veuillez contacter
le bureau concerné de votre ville, le service de collecte des
déchets domestiques ou le magasin où vous avez acheté
votre appareil.
INSTRUCTIONS POUR L’INSTALLATION
Le montage et le branchement électrique doivent être
eectués par un personnel spécialisé.
• Connexion électrique
L’appareil est construit en classe II, pour cela aucun cable ne
doit être connecté avec la prise terre. La connection avec le
réseau électrique doit être éxécutée comme suit:
MARRON = Lligne
BLEU = Nneutre
Si elle n’a pas été prévue, monter sur le cable une fiche
normalisée pour la charge indiquée sur l’etiquette des
caractéristiques. Si elle est dotée d’une che, la hotte doit être
installée en sorte que la che soit accessible.
En cas de connection directe avec le réseau électrique, il
est nécessaire d’interposer entre l’appareil et le réseau un
interrupteur omnipolaire avec une ouverture minimale
entre les contacts de 3 mm, proportionnel à la charge et
correspondant aux normes en vigueur.
• La distance minimum entre la surface de support des
récipients de cuisson sur le dispositif de cuisson et la partie
la plus basse de la hotte pour cuisine doit être de 65 cm au
moins.S’il doit être utilisé un tuyau de connection composé
de deux ou plusieurs parties, la partie superieure doit être à
l’exterieur de celle inférieure.
Ne pas relier le tuyau d’échappement de la hotte à un conduit
dans lequel circule de l’air chaud ou employé pour évacuer
les fumées des appareils alimentés par une énergie dierente
de celle électrique.
En vue d’une manœuvrabilité de l’appareil plus facile, avant
d’exécuter les opérations de montage, déconnecter le ltre/
les ltres anti-graisse (Fig.3A).
- Si le produit est équipé de ltres à charbon actif, retirez-les en
tirant le levier vers l’extérieur, comme illustré (g. 3B).
- S’il s’agit d’une hotte aspirante, il faudra prévoir une
FRANÇAIS F
- 16 -

ouverture pour l’évacuation de l’air.
• Nous conseillons d’utiliser un tuyau d’évacuation de l’air
de même diamètre que l’orice de sortie de l’air. L’utilisation
d’une réduction pourrait diminuer les performances du
produit et augmenter le niveau sonore.
Opération à eectuer avant d’installer l’appareil :
- Montez la bride sur le trou d’évacuation de l’air en tournant
jusqu’au déclic et xez-la à l’aide d’une vis (g. 2).
• Fixation murale
Tracez une ligne sur le mur (g. 4A) correspondant au côté
inférieur de la hotte (en respectant la distance de sécurité
du plan de cuisson).
- Positionnez le gabarit de perçage contre le mur, en
veillant à ce que la ligne se superpose bien à la ligne tracée
précédemment sur le mur.
- Repérez et percez les trous de xation (g. 4B).
- Fixez les 4 vis Csans serrer à fond et les chevilles expansives
(g.4B).
- Accrochez l’appareil au mur, puis xez-le dénitivement en
serrant les 4 vis Cet la vis centrale D(g. 5)
- Pour les opérations de montage, utilisez des vis et des
chevilles adaptées à la nature du mur (béton armé par ex. ou
placoplâtre, etc.).
- Si les vis et chevilles sont fournies avec l’appareil, assurez-
vous qu’elles soient bien adaptées à la nature du mur qui
supportera la hotte.
• Installation des modeles sans cheminees decoratives -
Version a evacuation exterieure
- Retirez la grille E(g. 6).
- Prenez le chapeau M et faites passer le câble d’alimentation
dans la fente comme illustré gure 8A.
- Prenez le passe-l Het placez-le entre le câble d’alimentation
et la fente.
- Raccordez la hotte au tuyau exible L(non fourni) qui à son
tour devra être raccordé au trou d’évacuation préparé au
préalable (g. 8B).
- Fixez le chapeau Men veillant à ce qu’il s’accroche
parfaitement aux goujons de xation G(g. 8B).
Version recyclage
- Retirez la grille E(g. 6).
- Prenez le chapeau Met faites passer le câble d’alimentation
dans la fente comme illustré gure 8A.
- Prenez le passe-l Het placez-le entre le câble d’alimentation
et la fente.
- Fixez le chapeau M en veillant à ce qu’il s’accroche
parfaitement aux goujons de xation G (g. 8B).
- Prenez les ltres à charbon actif et installez-les dans le groupe
d’aspiration à l’intérieur de la hotte (g. 3B).
• Options
En option, ce modèle de hotte peut être équipé de cheminées
décoratives que vous pouvez commander à votre vendeur.
Avant d’installer les cheminées décoratives, il faut retirer le
chapeau M.
• Installation des modeles avec cheminees decoratives
- Version a evacuation exterieure
Préparez l’alimentation électrique à l’intérieur de l’espace
prévu pour le raccord décoratif.
Réglez la largeur de l’étrier de support du raccord supérieur
(Fig. 9). Ensuite xez-le au plafond, en position axiale par
rapport à votre hotte, à l’aide des vis Aet en respectant la
distance à partir du plafond indiquée (Fig. 9). A l’aide d’un
tuyau exible Lraccordez la bride Fau trou d’évacuation de
l’air (Fig. 10).
Glissez la cheminée supérieure à l’intérieur de la cheminée
inférieure et posez-la sur la hotte (Fig. 11).
Déboîtez la cheminée supérieure jusqu’à l’étrier et xez-la à
l’aide des vis B(Fig. 9).
Si on veut transformer la hotte du modèle aspirant au modèle
ltrant, demander à votre revendeur les ltres au charbon actif
et suivre les instructions de montage.
Version recyclage
Installer la hotte et les deux raccords suivant l’indication
reportée au paragraphe concernant le montage de la hotte
dans le modèle aspirant. En cas de montage du raccord ltrant,
se rapporter aux instructions gurant dans le jeu. Si le jeu
n’est pas fourni, commandez-le à votre revendeur comme
accessoire. Les ltres au charbon actif doivent s’appliquer au
groupe d’aspiration prévu à l’intérieur de la hotte (Fig.3B).
EMPLOI ET ENTRETIEN
• Il est conseillé de mettre en service la hotte quelques minutes
avant de commencer à cuisiner. De même il est conseillé
de l’arrêter 15 minutes après avoir terminé la cuisson pour
éliminer au maximum les odeurs et évacuer l’air vicié.
Le bon fonctionnement de la hotte est lié à la fréquence des
opérations d’entretien et, plus particulièrement, à l’entretien
du ltre anti-graisse et du ltre à charbon actif.
• Le ltre anti-graisse a pour rôle de retenir les particules
grasses en suspension dans l’air. Il peut donc se boucher
plus ou moins rapidement selon la fréquence d’utilisation
de la hotte.
- Pour prévenir tout risque d’incendie, il faut laver les ltres
anti-graisse au moins tous les 2 mois, ces derniers son
lavables même au lave-vaisselle.
- Après plusieurs lavages, ils peuvent changer de couleur. Ceci
ne donne pas droit à réclamation ni droit, par conséquent, à
leur remplacement.
Le non-respect des consignes de remplacement et de lavage
peut entraîner un risque d’incendie des ltres anti-graisse.
• Les filtres à charbon actif servent à filtrer l’air qui est
ensuite renvoyé dans la pièce. Les ltres ne sont ni lavables
ni régénérables, il faut par conséquent les changer au moins
tous les quatre mois. La saturation du charbon actif dépend
de l’utilisation plus ou moins prolongée de l’appareil, du
type de cuisine pratiquée et de la régularité du nettoyage
du ltre anti-graisse.
• Nettoyez fréquemment la hotte, à l’intérieur et à l’extérieur, à
l’aide d’un chion imbibé d’alcool dénaturé ou de détergents
liquides neutres non abrasifs.
• N’utiliser l’éclairage de la hotte que pendant la cuisson, ce
dernier n’est en eet pas conçu pour un éclairage général
prolongé de la pièce. Une utilisation prolongée de l’éclairage
diminue considérablement la durée de vie moyenne des
lampes.
Commandes: (Fig.12)
Touche A = allume/éteint les lumières.
Touche B = allume/éteint la hotte. l’appareil s’allume à la 1°
vitesse. si la hotte est allumée, appuyer sur la touche pendant
- 17 -

2 sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n’est
pas nécessaire de tenir la touche appuyée pour éteintre.
Diminue la vitesse du moteur.
Display C = indique la vitesse du moteur sélectionnée et
l’activation du timer.
Touche D = allume la hotte. Augmente la vitesse du moteur.
En pressant la touche de la 3ème vitesse la fonction intensive
s’active pendant 10’, puis l’appereil recommance à fonctionner
à la vitesse d’exercice au moment de la première activation.
Pendant cette fonction le display clignote.
Touche E = au moment de l’activation le Minuteur temporise
les fonctions pendant 15 minutes, après quoi ces dernières
s’éteignent. En pressant la touche E, le Minuteur se désactive.
Quand la fonction Minuteur est active, le point décimal doit
clignoter sur l’écran. Si la vitesse intensive est en fonction, le
Minuteur ne peut être activé.
En pressant la touche Ependant 2 secondes, quand l’appareil
est éteint, la fonction “clean air” s’active. Cette dernière met
en marche le moteur chaque heure pendant 10 minutes à
la première vitesse. Durant le fonctionnement l’écran doit
visualiser un mouvement rotatif des segments périphériques.
Après quoi le moteur s’éteint et l’écran doit visualiser la lettre
“C” xe, jusqu’à ce qu’après 50 autres minutes, le moteur
reparte pendant 10 minutes supplémentaires et ainsi de suite.
Pour retourner au fonctionnement normal presser n’importe
quelle touche sauf celle de l’éclairage. Pour désactiver la
fonction presser la touche“E”.
• Saturation ltres anti-gras/charbon actif:
- Quand l’acheur Cclignote et visualise alternativement la
vitesse de fonctionnement et la lettre F(1 et F par ex.) il est
temps de laver les ltres anti-gras.
- Quand l’écran Cclignote et visualise alternativement la
vitesse de fonctionnement et la lettre A(1 et A par ex.) il est
temps de changer les ltres à charbon actif.
Après avoir remis le ltre propre à sa place, procéder à une
remise à zéro de la mémoire électronique en appuyant 5
secondes de suite sur la touche Ajusqu’à ce que Fou Acesse
de clignoter sur l’acheur C.
NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES
EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION
DES SUSDITES INSTRUCTIONS.
- 18 -

GENERAL
Carefully read the following important information regarding
installation safety and maintenance. Keep this information
booklet accessible for further consultations. The appliance
has been designed for use in the ducting version (air exhaust
to the outside – Fig.1B), ltering version (air circulation on the
inside – Fig.1A) or with external motor (Fig.1C).
SAFETY PRECAUTION
1.Take care when the cooker hood is operating simultaneously
with an open replace or burner that depend on the air in the
environment and are supplied by other than electrical energy,
as the cooker hood removes the air from the environment
which a burner or replace need for combustion.The negative
pressure in the environment must not exceed 4Pa (4x10-5 bar).
Provide adequate ventilation in the environment for a safe
operation of the cooker hood. Follow the local laws applicable
for external air evacuation.
Before connecting the model to the electricity network:
- Control the data plate (positioned inside the appliance)
to ascertain that the voltage and power correspond to the
network and the socket is suitable. If in doubt ask a qualied
electrician.
- If the power supply cable is damaged, it must be replaced
with another cable or a special assembly, which may be
obtained direct from the manufacturer or from the Technical
Assistance Centre.
- This device must be connected to the supply network
through eiter a plug fused 3A or hardwired to a 2 fase spur
protected by 3A fuse.
2. Warning !
In certain circumstances electrical appliances may be a
danger hazard.
A) Do not check the status of the lters while the cooker
hood is operating
B) Do not touch bulbs or adjacent areas, during or straight
after prolonged use of the lighting installation.
C) Flambè cooking is prohibited underneath the cooker
hood
D) Avoid free ame, as it is damaging for the lters and
a re hazard
E) Constantly check food frying to avoid that the
overheated oil may become a re hazard
F) Disconnect the electrical plug prior to any
maintenance.
G)This appliance is not intended for use by young children
or inrm persons without supervision
H)Young children should be supervised to ensure they do
not play with the appliance
I) There shall be adequate ventilation of the room when
the rangehood is used at the same time as appliances
burning gas or other fuels
L) There is a risk of re if cleaning is not carried out in
accordance with the instructions
This applianceconforms to the European Directive EC/2002/96,
Waste Electrical and Electronic Equipment (WEEE). By making
sure that this appliance is disposed of in a suitable manner,
the user is helping to prevent potential damage to the
environment or to public health.
The symbol on the product or on the accompanying
paperwork indicates that the appliance should not be treated
as domestic waste, but should be delivered to a suitable
electric and electronic appliance recycling collection point.
Follow local guidelines when disposing of waste. For more
information on the treatment, re-use and recycling of this
product, please contact your local authority, domestic waste
collection service or the shop where the appliance was
purchased.
INSTALLATION INSTRUCTIONS
Assembly and electrical connections must be carried out by
specialised personnel.
• Electric Connection
The appliance has been manufactured as a class II, therefore
no earth cable is necessary.
The connection to the mains is carried out as follows:
BROWN = L line
BLUE = N neutral
If not provided, connect a plug for the electrical load
indicated on the description label. Where a plug is provided,
the cooker hood must be installed in order that the plug is
easily accessible.
An omnipolar switch with a minimum opening of 3mm
between contacts, in line with the electrical load and local
standards, must be placed between the appliance and the
network in the case of direct connection to the electrical
network.
• The minimum distance between the support surfaces of
the cooking pots on the cooker top and the lowest part of
the cooker hood must be at least 65 cm. If a connection
tube composed of two parts is used, the upper part must
be placed outside the lower part. Do not connect the cooker
hood exhaust to the same conductor used to circulate hot air
or for evacuating fumes from other appliances generated by
other than an electrical source.
Before proceeding with the assembly operations, remove
the anti-grease lter(s) (Fig.3A) so that the unit is easier to
handle.
- If the product is supplied with active charcoal lters, remove
them by pulling the lever outwards as indicated in Fig. 3B.
- In the case of assembly of the appliance in the suction version
prepare the hole for evacuation of the air.
• We recommend the use of an air exhaust tube which has
the same diameter as the air exhaust outlet hole. If a pipe
with a smaller diameter is used, the eciency of the product
may be reduced and its operation may become noisier.
The following procedure should be carried out before
installing the equipment:
- Fit the ange to the air outlet hole by turning it until it clicks
ENGLISH GB
- 19 -

into place, then secure it using a screw (Fig. 2).
• Wall xing
Mark the position of the lower side of the hood on the wall
Fig. 4A (taking into account the minimum distance required
from the hob).
- Position the xing template on the wall, making sure that
the line coincides with the line previously made on the wall,
as described in the preceding section.
- Mark and drill xing holes (Fig. 4B).
- Secure the 4 screws Cand the screw anchors (Fig. 4B), without
tightening them completely.
- Position the appliance on the wall and secure it in place using
the 4 screws Cand the central screw D(Fig. 5).
- When carrying out the xing operations, use only screws
and screw anchors suited to the type of wall (e.g. reinforced
concrete, plasterboard etc.).
- If the screws and screw anchors are supplied with the
appliance, make sure that they are suited to the type of wall
to which the hood must be xed.
• Installation of models without decorative - Ducts
extractor hood
- Remove the grille E(Fig. 6).
- Take the fairing Mand pass the power cable through the
slot shown in Figure 8A.
- Taking the grommet H, position it between the power cable
and the slot.
- Connect the hood to the exible hose L(not supplied) and
the hose to the air exhaust hole that was previously prepared
(Fig. 8B).
- Secure the fairing M, taking care to ensure that it is correctly
hooked on the securing pins G(Fig. 8B)
Filter hood
- Remove the grille E(Fig. 6).
- Take the fairing Mand pass the power cable through the
slot shown in Figure 8A.
- Taking the grommet H, position it between the power cable
and the slot.
- Secure the fairing M, taking care to ensure that it is correctly
hooked on the securing pins G(Fig. 8B)
-Take the active charcoal lters and t them to the extraction
assembly located inside the cooker hood (Fig. 3B).
• Optional accessories
This model may have decorative ducts as optional accessories
- ask your retailer for information.
The fairing Mshould be removed before installing decorative
ducts.
• Installation of models with decorative ducts - extractor
hood
Make sure the electrical power supply is within the
measurements of the decorative connector.
Adjust the width of the support bracket of the top connector
(Fig. 9).Then x it to the ceiling so that it is on the same axis as
the hood using screws Aand observing the distance from the
ceiling shown in (Fig. 9). Connect ange Fto the air exhaust
hole using exible hose L(Fig.10).
Slide the top connector inside the lower duct and place this
on the body (Fig. 11).
Pull out the top duct as far as the bracket and secure it using
screws B(Fig. 9).
To transform the hood from a ducting version into a ltering
version, ask your dealer for the charcoal lters and follow the
installation instructions.
Filter hood
Install the hood and the two flues as described in the
paragraph for installation of the hood in ducting version. To
assemble the ltering ue refer to the instructions contained
in the kit. If the kit is not provided, order it from your dealer
as accessory.The charcoal lters must be tted in the ducting
unit located inside the hood (Fig.3B).
USE AND MAINTENANCE
•We recommend that the cooker hood is switched on before
any food is cooked. We also recommend that the appliance is
left running for 15 minutes after the food is cooked, in order
to thoroughly eliminate all contaminated air.
The eective performance of the cooker hood depends on
constant maintenance; the anti-grease lter and the active
carbon lter both require special attention.
• The anti-grease lter is used to trap any grease particles
suspended in the air, therefore is subject to saturation (the
time it takes for the lter to become saturated depends on
the way in which the appliance is used).
- To prevent potential re hazards, the anti-grease lters
should be washed a minimum of every 2 months (it is
possible to use the dishwasher for this task).
- After a few washes, the colour of the lters may change.
This does not mean they have to be replaced.
If the replacement and washing instructions are not followed,
the anti-grease lters may present a re hazard.
• The active carbon lters are used to purify the air which
is released back into the room. The lters are not washable
or re-usable and must be replaced at least once every four
months. The active carbon lter saturation level depends on
the frequency with which the appliance is used, the type of
cooking performed and the regularity with which the anti-
grease lters are cleaned.
• Clean the cooker hood frequently, both inside and outside,
using a cloth which has been dampened with denatured
alcohol or neutral, non-abrasive liquid detergents.
• The light on the cooker hood is designed for use during
cooking and not for general room illumination. Extended
use of the light reduces the average duration of the bulb.
Commands: (Fig.12)
Push-button A = on/o lights switch
Push-button B = on/o cooker hood switch. The appliance
switches on at speed level 1, If the cooker hood is on depress
the push-button for 2 sec. to switch o the cooker hood. If
the cooker hood is at speed level 1 it will not be necessary
to depress the push-button to switch the cooker hood o.
Decreases the motor speed.
Display C = indicates the motor speed level selected and
activates the timer.
Push-button D = switches on the cooker hood. Increases the
motor speed. Touching the key at 3rd speed, the intensive
function runs for 10’, then the appliance go back to work at the
original speed. During this function the display blinks.
Key E = The Timer times the functions on activation for
15 minutes, after which they are switched o. The Timer is
deactivated by re-pressing Key E. When theTimer is activated
the decimal point must ash on the display. TheTimer cannot
- 20 -
