CDVI Erone TTH2641E1B User manual

Fabricant de Contrôle d’Accès depuis 1985 Manufacturing Access Control since 1985
The installer’s choice
Carrier frequency..............................433,92 MHz
Modulation........................................AM/ASK
N° channels ......................................1
E.r.p. .................................................300 uW
Battery type ......................................ER14505 Lithium
Operating voltage .............................3,6 Vdc
Current consumption ........................2 µA : stand-by
..........................................................60 mA : transmission
Battery life:........................................ 2 years
Security protocol...............................KeeLoq® Hopping code
Code combinations...........................2exp64
Range in open space........................200/300 m
Operating temperature .....................-20°/+80°C
Enclosure IP grade ...........................IP55
Dimensions (mm) .............................105 x 70 x 23,5
Weight ( gr. ).....................................100
The Erone Touch transmitter TTH2641E1 transmitter is a special radio transmitter operating at
433,92 MHz in AM/ASK modulation. It’s mainly composed by a capacitive touch sensitive circuit
and by a radio transmitter. It can be used to operate gates, doors or garage doors or any device
with the corresponding compatible 433 MHz receiver.
The security protocol is a KeeLoq® Hopping code .
A special sensor lights the led frame when the hand approaches the device at about 10 cm and
triggers the radio transmission when it touches the front surface.
The enclosure allows outdoor installations ( IP55).
Each product is already factory programmed with a different security code. The transmitter is bat-
tery supplied with a ER14505 lithium battery for 2 year life.

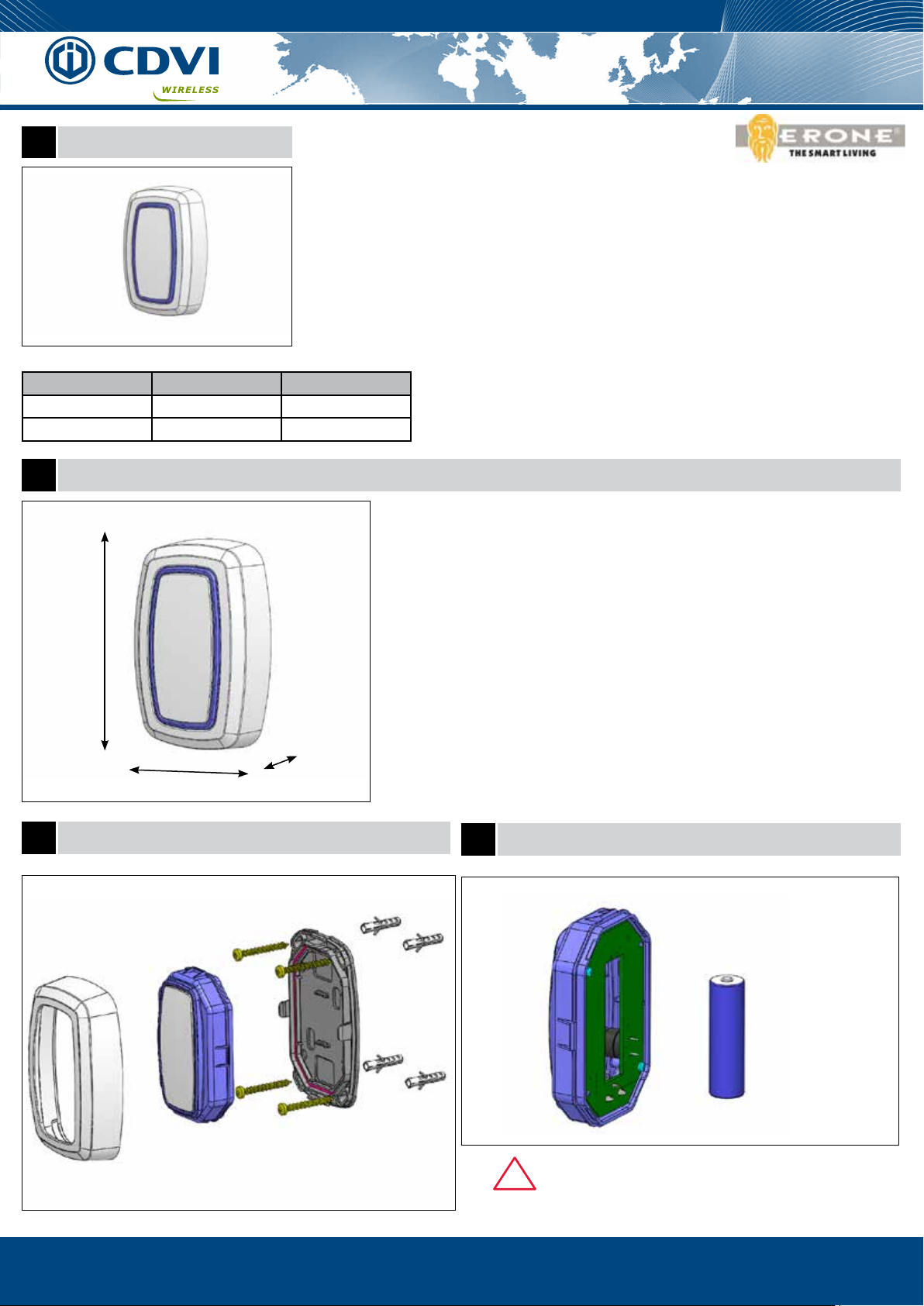

1CH TOUCH TRANSMITTER TTH2641E1
2Technical Specications
www.erone.com - www.cdvigroup.com
1Introduction
Fig. 2
105
70 23,5
Fig.1
3Mounting
Fig. 3
4Battery replacement
Fig. 4
+
_
ER14505
3,6 V
NOTE: Please dispose of the baeries correctly, they are
hazardous waste.
Replace the baery with another idencal or equivalent
respecng the polarity as indicated above
!
Color P/N F-code
White TTH2641E1B F0105000011
Black TTH2641E1N F0105000012
Fig. 3
FCC ID : PWJTTH
“The device complies with part 15 of the FCC Rules. Operation is subjected to the
following 2 conditions:
(1) this device may not cause harmful interference and (2) this device must accept any
interference received, including interference that may cause undesired operation”

Fabricant de Contrôle d’Accès depuis 1985 Manufacturing Access Control since 1985
The installer’s choice
The warranty period for this product is 24 months, beginning from the
manufacturer date. During this period, if the product does not work
correctly, due to a defective component, the product will be repaired or
substituted at our discretion. The guarantee does not cover the plastic
container integrity. After-sale service is supplied at the factory.
Manufactured by : CDVI WIreless SPA - Via Piave, 23 - 31020 S.Pietro di Feletto (TV) - Italy
Tel : [phone] - Fax : [phone]
web: www.erone.com - email: [email protected]
5Use
7Memorization
6Battery Low
8Guarantee
Beep
BLUE
GREEN
Beep
BLUE
RED

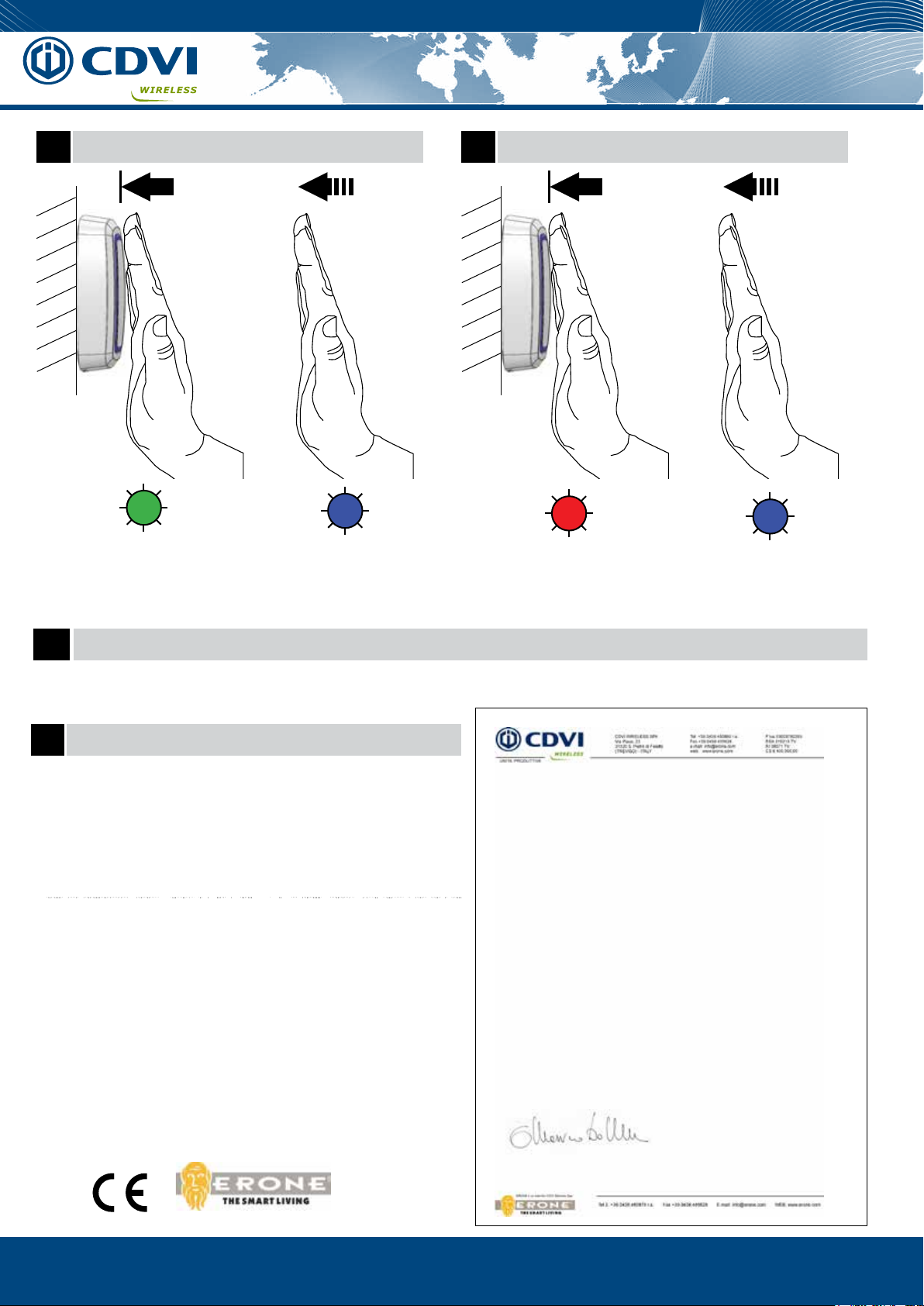

The light of the touch transmitter becomes BLUE when the hand approaches at about 10 cm and becomes GREEN when the hand
touches the surface. The RF transmission starts at the “Beep” of the buzzer.
In case of battery low the GREEN color becomes RED.
For the memorization of the transmitter onto the corresponding receiver, follow the procedure described on the receiver manual.
The touch transmitter is read by any Erone receiver as the button “A”
EU DECLARATION OF CONFORMITY ( DoC)
The company CDVI WIRELESS S.p.A., Via Piave, 23 - 31020 S.PIETRO DI
FELETTO (TV) - ITALY, as manufacturer,
D E C L A R E S
that the DoC is issued under his sole responsibility and belongs to the
following product:
Brand : ERONE
Description : TRANSMITTER TOUCH
Type(s) : TTH2641E1N / TTH2641E1B
is in full compliance with the essential requirements of the European
Directive 2014/53/UE ( RED ):
The appliance full complies with the following Regulations :
EN 62479:2010
EN 301 489-1 V2.1.1
EN 301 489-3 V2.1.0
EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013
EN 300 220-1 V 3.1.1
EN 300 220-2 V 3.1.1
S. Pietro di Feletto, 13/6/2017
Ing. G. Massimo Dalle Carbonare
___________________________
(Product manager)
The present document has been issued in compliance with the Directive 2014/53/UE Annex VI
“The device complies with part 15 of the FCC Rules. Operation is subjected to
the following 2 conditions: (1) this device may not cause harmful interference
and (2) this deivice must accept any interference received, including
interference that may cause undesired operation”
RF EXPOSURE WARNING
This EUT is in compliance with MPE for general population / uncontrolled
exposure limits and it had been tested in accordance with the measurement
methods and procedures specied in FCC 47 CFR § 1.1310 and 2.1091
To satisfy FCC RF exposure requirements for mobile transmitting devices,
a separation distance of 20 cm or more should be maintained between the
antenna of this device and persons during device operation.
To ensure compliance, operations at closer than this distance are not
recommended. The antenna used for this transmitter must not be co-located in
conjunction with any other antenna or transmitter.

Fabricant de Contrôle d’Accès depuis 1985 Manufacturing Access Control since 1985
The installer’s choice
www.erone.com - www.cdvigroup.com
TX A SFIORAMENTO 1CH TTH2641E1
Il trasmettitore a soramento Erone TTH2641E1 è un trasmettitore speciale funzionante a 433,92
MHz in modulazione AM/ASK. E’ composto principalmente da un sensore capacitivo e da un
circuito radio trasmittente. Può essere utilizzato per comandare cancelli, porte , basculanti o altri
dispositivi assieme al ricevitore corrispondente compatibile con la gamma Erone 433.
Il protocollo di sicurezza è del tipo KeeLoq® Hopping code .
Il contenitore consente installazioni all’aperto ( IP55).
Un sensore speciale illumina i led quando la mano di avvicina a circa 10 cm dalla superce fron-
tale e innesca la trasmissione radio quando questa tocca la supercie esterna del contenitore.
Ciascun prodotto è già preprogrammato in fabbrica con un numero seriale univoco. La batteria al
litio del tipo ER14505 consente un funzionamento di 2 anni in condizioni medie di utilizzo.
1Presentazione
Fig.1
Frequenza portante ..........................433,92 MHz
Modulazione .....................................AM/ASK
N° canali ...........................................1
E.r.p. .................................................300 uW
Batteria .............................................ER14505 Litio
Alimentazione...................................3,6 Vdc
Consumo di corrente ........................2 µA : stand-by
..........................................................60 mA : trasmissione
Durata batteria:................................. 2 years
Protocollo di sicurezza......................KeeLoq® Hopping code
Combinazioni....................................2exp64
Portata ( in spazio libero ).................200/300 m
Temperatura di funzionamento .........-20°/+80°C
Protezione contenitore......................IP55
Dimensioni (mm) ..............................105 x 70 x 23,5
Peso ( gr. )........................................100
2Speciche tecniche
Fig. 2
105
70 23,5
3Montaggio
Fig. 3
4Sostituzione della batteria
Fig. 4
+
_
ER14505
3,6 V
NOTA: Smalre le baerie correamente : sono riu
speciali
SOstuire la baeria con un modello idenco o equiva-
lente rispeando la polarità come indicato in g.4
!
Colore Arcolo Codice F
Bianco TTH2641E1B F0105000011
Nero TTH2641E1N F0105000012
Fig. 3

Fabricant de Contrôle d’Accès depuis 1985 Manufacturing Access Control since 1985
The installer’s choice
La garanzia è di 24 mesi dalla data di fabbricazione apposta all’interno.
Durante tale periodo, se l’apparecchiatura non funziona correttamente,
a causa di un componente difettoso, essa verrà riparata o sostituita
a discrezione del fabbricante. La garanzia non copre l’integrità del
contenitore plastico.
La garanzia viene prestata presso la sede del fabbricante.
Manufactured by : CDVI WIreless SPA - Via Piave, 23 - 31020 S.Pietro di Feletto (TV) - Italy
Tel : [phone] - Fax : [phone]
web: www.erone.com - email: [email protected]
5Uso
7Memorizzazione nel ricevitore
6Batteria bassa
8Garanzia
BIIp
BLU
VERDE
BIIp
BLU
ROSSO
La luce della cornice diventa BLU quando la mano si avvicina a circa 10 cm dalla superce e diventa VERDE quando la mano tocca
la supercie : a quel punto si innesca la trasmissione radio e il buzzer emette un Bip.
Nel caso di batteria bassa il colore cambia da VERDE a ROSSO.
Per la memorizzazione del codice del trasmettitore nel ricevitore corrispondente, seguire le indicazioni riportate nel manuale del ricevi-
tore. Il trasmettitore è monocanale e viene interpretato dal ricevitore come il tasto “A” di un qualunque trasmettitore della gamma Erone.
DICHIARAZIONE DI CONFORMITA’UE ( DoC)
La società CDVI WIRELESS S.p.A., Via Piave, 23 - 31020 S.PIETRO DI FELETTO
(TV) - ITALY, in qualità di fabbricante,
D I C H I A R A
che la presente dichiarazione di conformità è rilasciata sotto la sua esclusiva
responsabilità ed è relativa al seguente prodotto :
Marchio : ERONE
Descrizione : TRASMETTITORE TOUCH
Modello(i) : TTH2641E1N / TTH2641E1B
è conforme alla pertinente normativa di armonizzazione dell'Unione:
Direttiva 2014/53/UE. Il prodotto è conforme alle seguenti Norme
armonizzate :
EN 62479:2010
EN 301 489-1 V2.1.1
EN 301 489-3 V2.1.0
EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013
EN 300 220-1 V 3.1.1
EN 300 220-2 V 3.1.1
S. Pietro di Feletto, 13/6/2017
Ing. G. Massimo Dalle Carbonare
___________________________
(Product manager)
Il presente documento è stato redatto in conformità alla Direttiva 2014/53/UE Allegato VI
