CDVI ERONE TTHS2641E1 User manual

Carrier frequency..............................433,92 MHz
Modulation........................................AM/ASK
N° channels ......................................1
E.r.p. .................................................300 uW
Battery type ......................................ER14505 Lithium
Operating voltage .............................3,6 Vdc
Current consumption ........................2 µA : stand-by
..........................................................60 mA : transmission
Battery life:........................................ 2 years
Security protocol...............................KeeLoq® Hopping code
Code combinations...........................2exp64
Range in open space........................200/300 m
Activation distance............................4 cm
Operating temperature .....................-20°/+80°C
Enclosure IP grade ...........................IP55
Dimensions (mm) .............................105 x 70 x 23,5
Weight ( gr. ).....................................100
The Erone Touch transmitter TTHS2641E1 transmitter is a special radio transmitter operating at
433,92 MHz in AM/ASK modulation. It’s mainly composed by a capacitive touch sensitive circuit
and by a radio transmitter. It can be used to operate gates, doors or garage doors or any device
with the corresponding compatible 433 MHz receiver.
It nds its best application everywhere the activation must be done without touching the surface,
avoiding in this way any diffusion of bacteries or virus
The security protocol is a KeeLoq® Hopping code .
The enclosure allows outdoor installations ( IP55).
Each product is already factory programmed with a different security code. The transmitter is bat-
tery supplied with a ER14505 lithium battery for 2 year life.

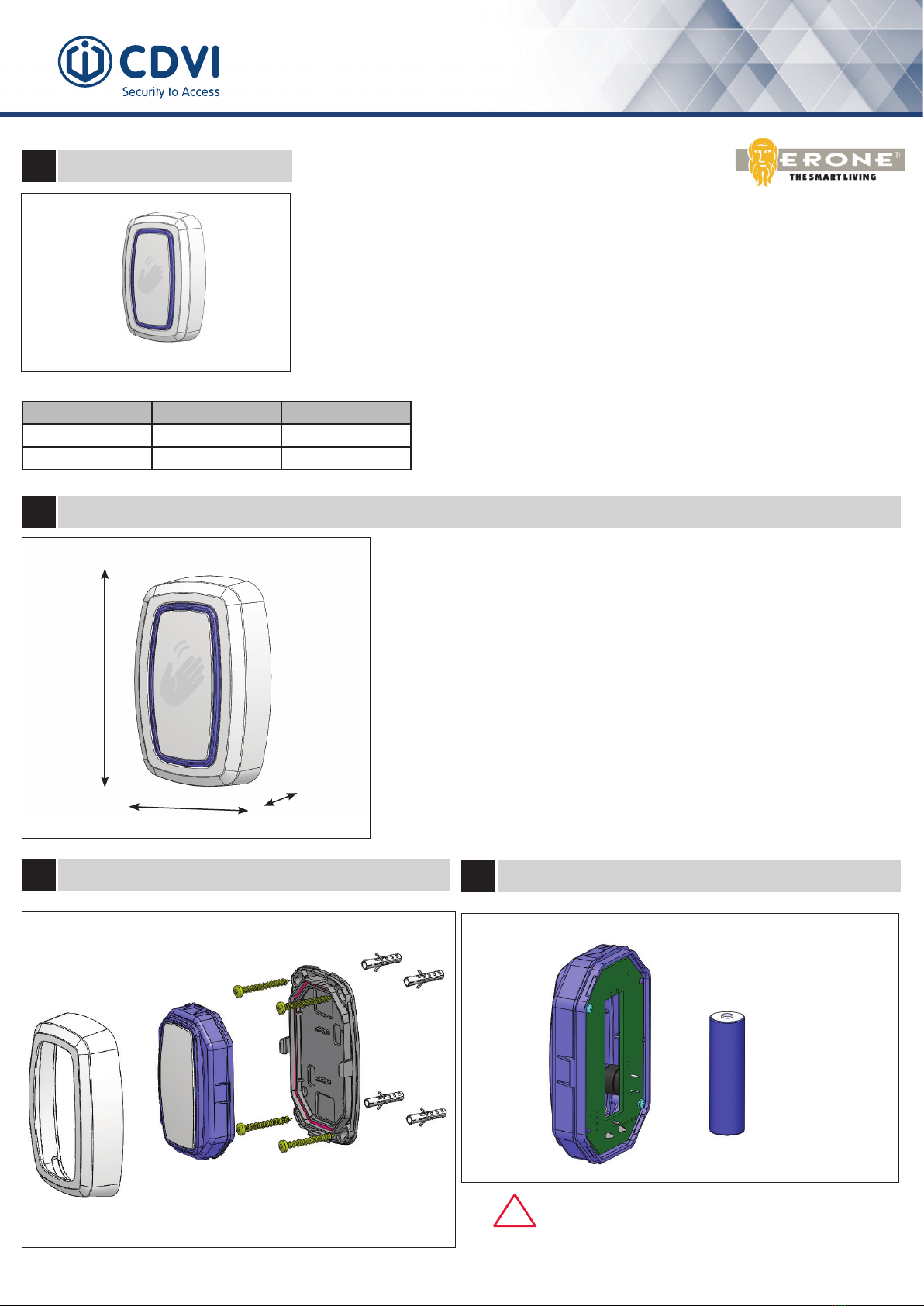

1CH TOUCHLESS TX TTHS2641E1
2Technical Specications
1Introduction
Fig. 2
105
70 23,5
Fig.1
3Mounting
Fig. 3
4Battery replacement
Fig. 4
+
_
ER14505
3,6 V
NOTE: Please dispose of the baeries correctly, they are
hazardous waste.
Replace the baery with another idencal or equivalent
respecng the polarity as indicated above
!
Color P/N F-code
White TTHS2641E1B F0105000013
Black TTHS2641E1N F0105000014
Fig. 3
FCC ID : PWJTTH
“The device complies with part 15 of the FCC Rules. Operation is subjected to the
following 2 conditions:
(1) this device may not cause harmful interference and (2) this device must accept any
interference received, including interference that may cause undesired operation”

The warranty period for this product is 24 months, beginning from the
manufacturer date. During this period, if the product does not work
correctly, due to a defective component, the product will be repaired
or substituted at our discretion. The guarantee does not cover the
plastic container integrity. After-sale service is supplied at the factory.

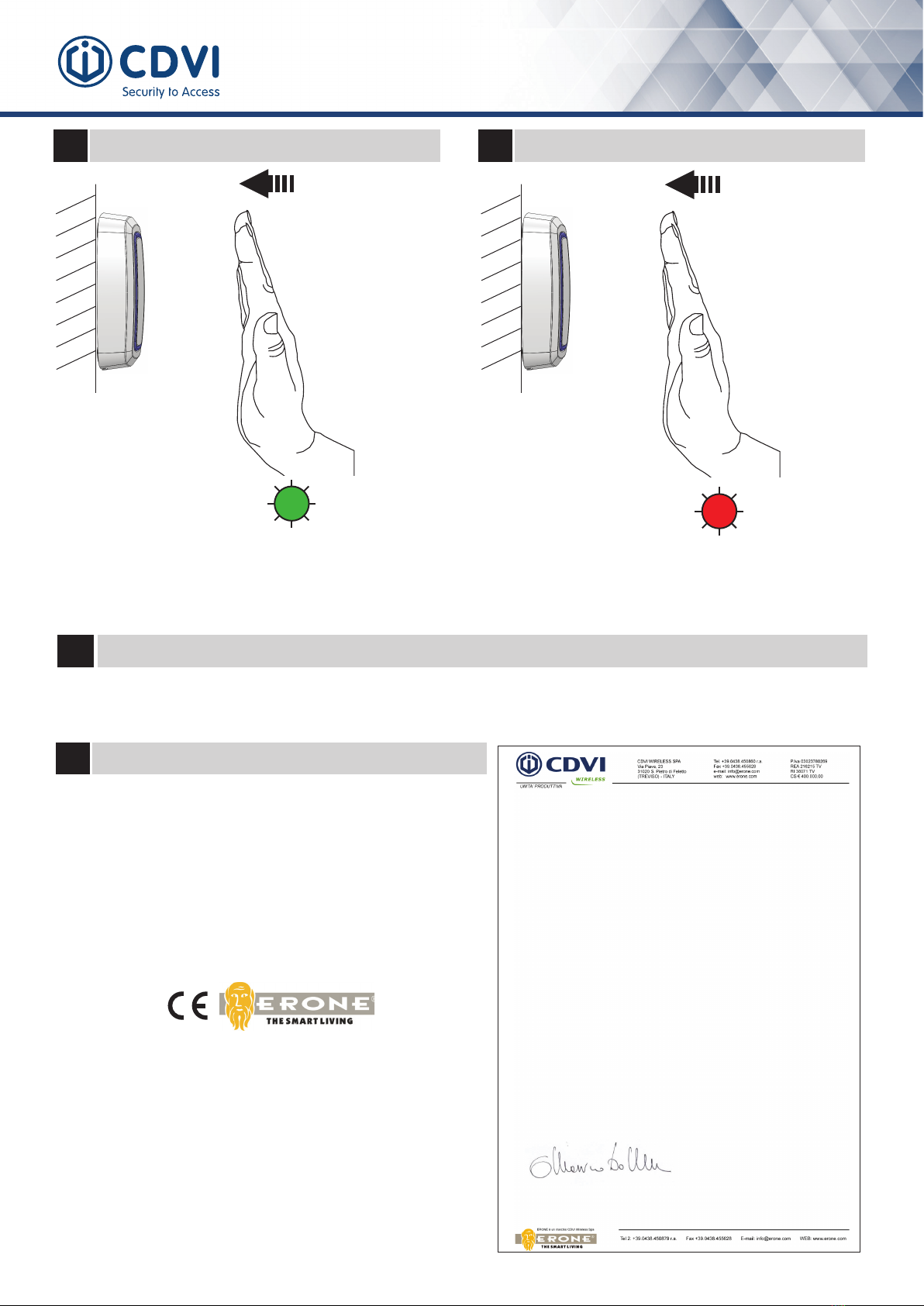

5Use
7Memorization
6Battery Low
8Guarantee
Beep
GREEN
Beep
RED
The light of the touch transmitter becomes GREEN when the hand approaches at about 4 cm and RF transmission starts at the
“Beep” of the buzzer.
In case of battery low the GREEN color becomes RED.
For the memorization of the transmitter onto the corresponding receiver, follow the procedure described on the receiver manual.
The touch transmitter is read by any Erone receiver as the button “A”
EU DECLARATION OF CONFORMITY ( DoC)
The company CDVI WIRELESS S.p.A., Via Piave, 23 - 31020 S.PIETRO DI
FELETTO (TV) - ITALY, as manufacturer,
D E C L A R E S
that the DoC is issued under his sole responsibility and belongs to the
following product:
Brand : ERONE
Description : TRANSMITTER TOUCH
Type(s) : TTH2641E1N / TTH2641E1B
is in full compliance with the essential requirements of the European
Directive 2014/53/UE ( RED ):
The appliance full complies with the following Regulations :
EN 62479:2010
EN 301 489-1 V2.1.1
EN 301 489-3 V2.1.0
EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013
EN 300 220-1 V 3.1.1
EN 300 220-2 V 3.1.1
S. Pietro di Feletto, 13/6/2017
Ing. G. Massimo Dalle Carbonare
___________________________
(Product manager)
The present document has been issued in compliance with the Directive 2014/53/UE Annex VI
“The device complies with part 15 of the FCC Rules. Operation is
subjected to the following 2 conditions: (1) this device may not cause
harmful interference and (2) this deivice must accept any interference
received, including interference that may cause undesired operation”
RF EXPOSURE WARNING
This EUT is in compliance with MPE for general population / uncontrolled
exposure limits and it had been tested in accordance with the
measurement methods and procedures specied in FCC 47 CFR §
1.1310 and 2.1091
To satisfy FCC RF exposure requirements for mobile transmitting devices,
a separation distance of 20 cm or more should be maintained between
the antenna of this device and persons during device operation.
To ensure compliance, operations at closer than this distance are not
recommended. The antenna used for this transmitter must not be co-
located in conjunction with any other antenna or transmitter.

TX DI PROSSIMITA’ 1CH TTHS2641E1
Il trasmettitoredi prossimità Erone TTH2641E1 è un trasmettitore speciale funzionante a 433,92
MHz in modulazione AM/ASK. E’ composto principalmente da un sensore capacitivo e da un
circuito radio trasmittente. Può essere utilizzato per comandare cancelli, porte , basculanti o altri
dispositivi assieme al ricevitore corrispondente compatibile con la gamma Erone 433.
Trova la sua migliore applicazione dove il comando radio deve essere dato senza toccare alcuna
supercie, evitando in questo modo la diffusione di germi o virus.
Il protocollo di sicurezza è del tipo KeeLoq® Hopping code .
Il contenitore consente installazioni all’aperto ( IP55).
Ciascun prodotto è già preprogrammato in fabbrica con un numero seriale univoco. La batteria al
litio del tipo ER14505 consente un funzionamento di 2 anni in condizioni medie di utilizzo.
1Presentazione
Frequenza portante ..........................433,92 MHz
Modulazione .....................................AM/ASK
N° canali ...........................................1
E.r.p. .................................................300 uW
Batteria .............................................ER14505 Litio
Alimentazione...................................3,6 Vdc
Consumo di corrente ........................2 µA : stand-by
..........................................................60 mA : trasmissione
Durata batteria:................................. 2 years
Protocollo di sicurezza......................KeeLoq® Hopping code
Combinazioni....................................2exp64
Portata ( in spazio libero ).................200/300 m
Distanza di attivazione......................4 cm
Temperatura di funzionamento .........-20°/+80°C
Protezione contenitore......................IP55
Dimensioni (mm) ..............................105 x 70 x 23,5
Peso ( gr. )........................................100
2Speciche tecniche
Fig. 2
105
70 23,5
3Montaggio
Fig. 3
4Sostituzione della batteria
Fig. 4
+
_
ER14505
3,6 V
NOTA: Smalre le baerie correamente : sono riu
speciali
SOstuire la baeria con un modello idenco o equiva-
lente rispeando la polarità come indicato in g.4
!
Colore Arcolo Codice F
Bianco TTHS2641E1B F0105000013
Nero TTHS2641E1N F0105000014
Fig. 3
Fig.1

La garanzia è di 24 mesi dalla data di fabbricazione apposta all’interno.
Durante tale periodo, se l’apparecchiatura non funziona correttamente,
a causa di un componente difettoso, essa verrà riparata o sostituita
a discrezione del fabbricante. La garanzia non copre l’integrità del
contenitore plastico.
La garanzia viene prestata presso la sede del fabbricante.
Costruito da :
CDVI WIreless SPA - Via Piave, 23
31020 S.Pietro di Feletto (TV) - Italy
Tel : [phone] - Fax : [phone]
web: www.erone.com - email: [email protected]
5Uso
7Memorizzazione nel ricevitore
6Batteria bassa
8Garanzia
La luce della cornice diventa VERDE quando la mano si avvicina a circa 4 cm dalla supercie : a quel punto si innesca la trasmissione
radio e il buzzer emette un Bip.
Nel caso di batteria bassa il colore cambia da VERDE a ROSSO.
Per la memorizzazione del codice del trasmettitore nel ricevitore corrispondente, seguire le indicazioni riportate nel manuale del
ricevitore. Il trasmettitore è monocanale e viene interpretato dal ricevitore come il tasto “A” di un qualunque trasmettitore della gamma
Erone.
DICHIARAZIONE DI CONFORMITA’UE ( DoC)
La società CDVI WIRELESS S.p.A., Via Piave, 23 - 31020 S.PIETRO DI FELETTO
(TV) - ITALY, in qualità di fabbricante,
D I C H I A R A
che la presente dichiarazione di conformità è rilasciata sotto la sua esclusiva
responsabilità ed è relativa al seguente prodotto :
Marchio : ERONE
Descrizione : TRASMETTITORE TOUCH
Modello(i) : TTH2641E1N / TTH2641E1B
è conforme alla pertinente normativa di armonizzazione dell'Unione:
Direttiva 2014/53/UE. Il prodotto è conforme alle seguenti Norme
armonizzate :
EN 62479:2010
EN 301 489-1 V2.1.1
EN 301 489-3 V2.1.0
EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013
EN 300 220-1 V 3.1.1
EN 300 220-2 V 3.1.1
S. Pietro di Feletto, 13/6/2017
Ing. G. Massimo Dalle Carbonare
___________________________
(Product manager)
Il presente documento è stato redatto in conformità alla Direttiva 2014/53/UE Allegato VI
