Chapin 80100A Parts list manual

SPREADER Assembly / Operation Instructions / Parts
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST.BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
Please call 800-950-4458 if you are missing any parts, having trouble assembling, or have any questions regarding the
safe operation of this product.
DO NOT RETURN TO THE STORE
MODEL 80100A/80080A
Carefully Read These Instructions Before Use
IMPROPER USE OR FAILURE TO FOLLOW INSTRUCTIONS CAN RESULT IN PRODUCT FAILURE OR INJURIES. FOR SAFE
USE OF THIS PRODUCT YOU MUST READ AND FOLLOW ALL INSTRUCTIONS BEFORE USING.
- Do not allow anyone to operate the broadcast spreader without proper instructions
- Do not permit children to operate the broadcast spreader
- Wear protective eyewear and gloves when handling and applying lawn and garden chemicals
- Read the chemical label instructions and warnings for handling and applying the chemicals you plan to
spread – application settings provided are only a guideline
WARNING
013919-4 R0717
Model 80100A
100 lb. Spreader
Model 80080A
80 lb. Spreader
WARNING: This product contains chemicals, including lead, known to the state of California to cause
birth defects and other reproductive harm. Wash hands after handling.

ASSEMBLY INSTRUCTIONS
Suggested Tools:
Wrench and/or Ratchet Set
Approximate assembly time is 5-10 minutes
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST.BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
• Remove bottom bolt from each side of handle
(below triangle shaped thumb screws).
• Loosen thumb screws and ip up handle
• Replace bolts below thumb screws and
tighten down.
• Tighten thumb screws completely.
• Be sure gate control is in the closed position (do not hold bail down when lling)
• Determine appropriate setting for material being used by reading the suggested setting on the material’s bag AND/OR by referencing the
application chart on your spreader’s control panel (Charts provided are only guidelines. Be sure to read the instructions on the bag/box of the
material you’re spreading to identify accurate setting needed)
• Set the dial to the desired setting Important Note: Do not adjust dial while holding bail down and gate is open. is will alter the accuracy
of gate settings and cause parts to break.
• To begin spreading, start walking (about 3 mph pace) and pull the bail system down to open gate
• To stop spreading simply let go of the bail and the gate will close
GENERAL OPERATING INSTRUCTIONS
Handle
Bolts
Thumb
Screws
Figure A
* Note: If spring detaches from bail assembly,
simply re-attach (see Figure A).
BAFFLE OPERATING INSTRUCTIONS
• Adjust bae by hand to block distribution accordingly.
• Use wing nuts to adjust tension on bae.
AUGER INSTALLATION
• Screw auger onto impeller sha. Screw
auger retaining nut into auger hole with M6
socket driver. Tighten completely with
wrench to secure.

CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST.BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
STORAGE AND MAINTENANCE
• When nished spreading empty hopper of any remaining material
• oroughly wash spreader and allow to dry before storing
• To fold down handle:
- Simply remove the bottom two bolts on the handle
- Loosen two thumb screws and fold down handle
- Replace two bottom bolts
- Tighten thumb screws completely

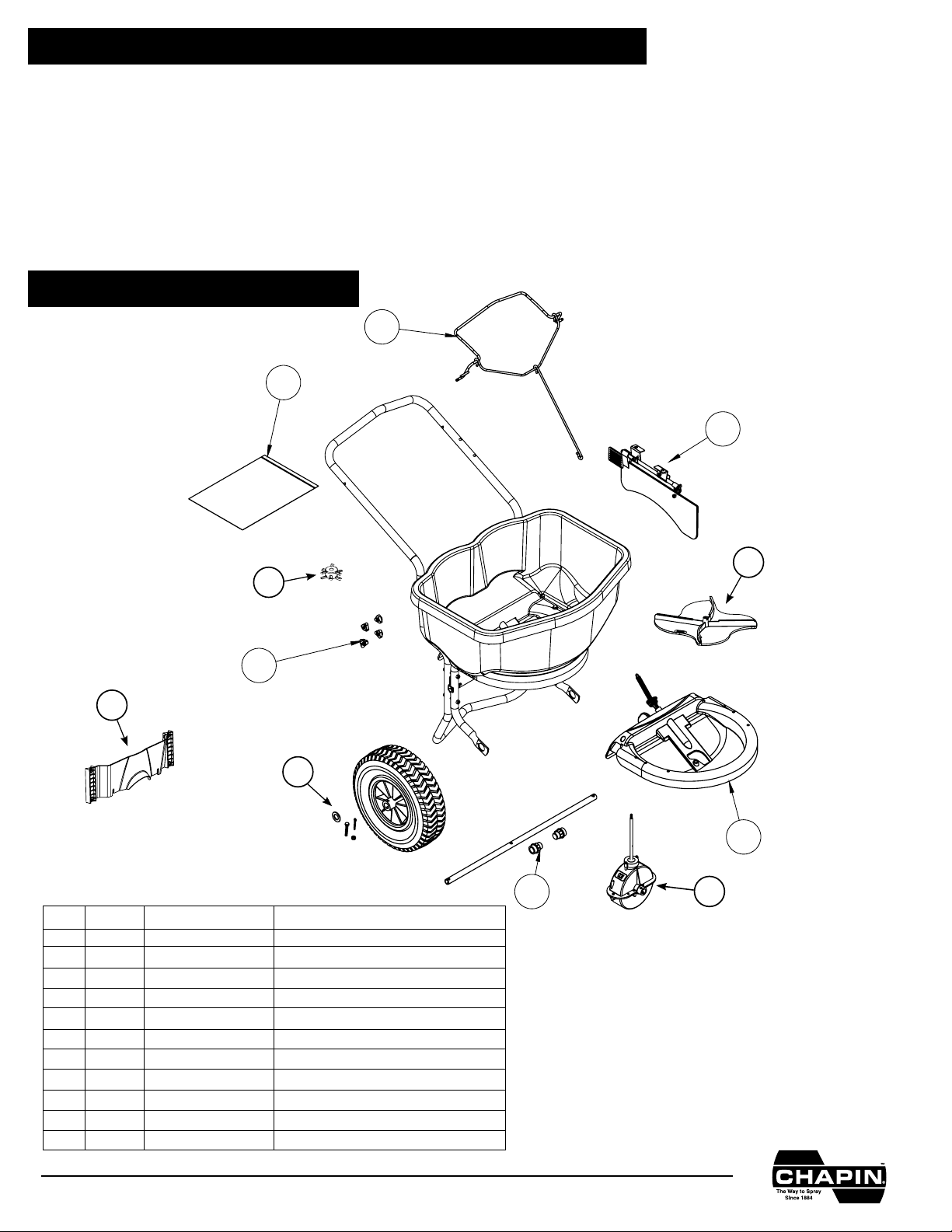

Ref.# Qty Part No. Description
1 1 6-9087 Hopper Base Assembly
2 1 6-9071 Gear Box Assembly
3 1 6-9040 Drive Shaft w/2 bearings
4 1 6-9037 Baffle Kit
5 1 6-9019 Bail Assembly w/2 bearings
6 1 6-9048 Auger
7 1 6-9058 Impeller
8 1 6-9020 Wheels w/hardware & instructions
9 1 6-9021 Thumb Nuts
10 1 6-9022 Hardware Bag
11 1 6-9050 Rear Baffle
REPLACEMENT PARTS
3
5
9
10
1
4
2
11
6
7
8

CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
START RESTART RESTART
RESTART RESTART
SHUT OFF HERE SHUT OFF HERE
SHUT OFF HERE SHUT OFF HERE
Sample Spread Pattern
Scotts 2 2.5 3 3.25 3.5 4 4.75 5 5.5 6 7 8 9 10 11 12 13 14 15
Chapin 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
All Season Residential & Professional Push Spreader Application Conversion Chart
All Season Residential &
Professional General Application
Guidelines
Weed Control
Fertilizer
Grass Seed - Overseeding
Grass Seed - New Lawn
Salt & Ice-Melt
10-12
12-16
16-20
21-27
28-30
APPLICATION CHART

ESPARCIDORA Armado / Operación Instrucciones / Partes
CHAPIN INTERNATIONAL, INC BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
Por favor llame al 800-950-4458 si le falta alguna parte, si tiene problemas con el armado o si tiene alguna pregunta sobre
la operación segura de este producto.
NO DEVUELVA A LA TIENDA
MODEL 80100A/80080A
Lea estas instrucciones atentamente antes de utilizarlo
EL USO INAPROPIADO O NO SEGUIR LAS INSTRUCCIONES PUEDE RESULTAR EN FALLAS DEL PRODUCTO O LESIONES.
PARA USAR ESTE PRODUCTO DE MANERA SEGURA DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES ANTES DE USARLO.
- No permita que nadie opere el esparcidor a voleo sin las instrucciones apropiadas
- No permita que niños operen el esparcidor a voleo
- Use gafas de seguridad y guantes al manejar y aplicar sustancias químicas a patios y jardines
- Lea las instrucciones y advertencias químicas en la etiqueta respecto al manejo y aplicación de las sustancias que
planea esparcir – las configuraciones de aplicación proporcionadas son sólo una guía
ADVERTENCIA
Model 80100A
45 kg (100 lb) Esparcidora Model 80080A
36 kg (80 lb) Esparcidora
013919-4 R0717
ADVERTENCIA: Este producto contiene agentes químicos como plomo, que en el Estado de California es conocido
por provocar defectos congénitos y otros daños reproductivos. Lávese las manos después de usarlo.

INSTRUCCIONES DE ARMADO
Herramientas sugeridas:
Juego de llaves y/o matracas
El tiempo aproximado de armado es de 5-10 minutos
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
• Retire el perno inferior de cada lado de
la manija (debajo de los tornillos mariposa
triangulares)
• Aoje los tornillos mariposa y levante la manija
• Vuelva a colocar los pernos debajo de los
tornillos mariposa y apriételos
• Apriete los tornillos mariposa por completo
• Asegúrese de que el control de compuerta esté en posición cerrada (no detenga hacia abajo el conjunto de sujeción durante el llenado).
• Determine la conguración adecuada para el material que se utiliza leyendo la conguración sugerida en la bolsa
del material Y/O consultando la tabla de aplicación en el panel de control del esparcidor (Las tablas provistas son solo lineamientos Asegúrese
de leer las instrucciones en la bolsa/caja del material que está esparciendo para identicar la conguración exacta requerida).
• Fije el control en la conguración deseada Nota importante: No ajuste el control mientras sostiene el conjunto de sujeción
hacia abajo y la compuerta está abierta. Esto alterará la precisión de la conguración de la compuerta y hará que se rompan partes.
• Para comenzar a esparcir, empiece a caminar (a un paso de 4.5 km/h) y jale hacia abajo el sistema de sujeción para abrir la compuerta
• Para dejar de esparcir, simplemente suelte el sujetador y la compuerta se cerrará
INSTRUCCIONES GENERALES DE OPERACIÓN
Manija
Tornillo
Tuerca
mariposa
Figura A
* Nota: Si el resorte se suelta del conjunto de
sujeción, sólo vuélvalo a colocar (Figura A).
INSTRUCCIONES DE OPERACIÓN DEL DEFLECTOR
• Ajuste el deector con la mano para bloquear la distribución adecuadamente.
• Use tuercas de mariposa para ajustar la tensión en los deectores.
INSTALACIÓN DE TORNILLO SIN FIN
• Atornille el barreno en el árbol del impulsor.
Atornille la tuerca sujetadora del barreno en el
agujero del barreno con el dado M6. Apretar
completamente con llave de tuercas para sujetar.

CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
ALMACENAJE Y MANTENIMIENTO
• Cuando termine de esparcir, quite cualquier material restante de la tolva
• Lave el esparcidor por completo y déjelo secar antes de guardarlo
• Para bajar la manija:
- Sólo retire los dos pernos inferiores de la manija
- Aoje los dos tornillos mariposa y doble la manija hacia abajo
- Vuelva a colocar los dos pernos inferiores
Num. Ref Cant. Num. Parte Descripción
1 1 6-9087 Conjunto de la base de la tolvilla
2 1 6-9071 Conjunto de la caja de engranes
3 1 6-9040 Flecha de transmisión c/2 cojinetes
4 1 6-9037 Deflectores
5 1 6-9019 Conjunto de sujeción c/2 cojinetes
6 1 6-9048 Taladro
7 1 6-9058 Impulsor
8 1 6-9020 Ruedas c/herrajes e instrucciones
9 1 6-9021 Tuercas mariposa
10 1 6-9022 Bolsa de herrajes
11 1 6-9050 Baffle posterior
PARTES DE REPUESTO
3
5
9
10
1
4
2
11
6
7
8

• Cuando termine de distribuir vacíe la tolva de cualquier material restante.
• Lave bien el distribuidor y déjelo secar antes de guardarlo.
• Los engranajes vienen lubricados permanentemente de fábrica. NO abra la caja de velocidades en ningún
momento, pueden entrar desechos e interferir con la funcionalidad.
• Cuando se utiliza sal de roca y productos que se derriten asegúrese de vaciar la tolva al terminar de distribuir
cada vez que lo utilice. Estos materiales pueden reconstituirse en un bloque sólido durante la noche con la
humedad. También pueden dañar las piezas de metal si se exponen durante largos períodos de tiempo.
ALMACENAMIENTO Y MANTENIMIENTO
Scotts 2 2.5 3 3.25 3.5 4 4.75 5 5.5 6 7 8 9 10 11 12 13 14 15
Chapin 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
Tabla de conversión para la aplicación profesional y residencial del distribuidor de empuje para toda temporada
TABLA DE APLICACIÓN
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
Aplicación General Profesional &
Residencial para toda temporada
Directrices
Control de hierba
Fertilizante
Semilla de pasto - Sobresiembra
Semilla de pasto - Césped nuevo
Sal y derretimiento
10-12
12-16
16-20
21-27
28-30
Muestra del patrón de distribución
Apague aquí Apague aquí
Inicio Reinicie
Apague aquí Apague aquí
Reinicie
Reinicie Reinicie

ÉPANDEUR Instructions d’assemblage/d’utilisation/pièces
CHAPIN INTERNATIONAL, INC. P.O. BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
Veuillez appeler au 800-950-4458 si des pièces sont manquantes, si vous avez des problèmes d’assemblage, ou si vous
avez des questions quant à l’utilisation sécuritaire de ce produit.
NE PAS RETOURNER EN MAGASIN
MODÈLE 80100A/80080A
Lisez attentivement ces instructions avant l’utilisation
UNE MAUVAISE UTILISATION, OU DE NE PAS SUIVRE LES INSTRUCTIONS PEUT, MENER À UNE DÉFAILLANCE DU
PRODUIT OU À DES BLESSURES. POUR UTILISER CE PRODUIT SANS DANGER, VOUS DEVEZ LIRE ET SUIVRE TOUTES LES
INSTRUCTIONS AVANT L’UTILISATION.
- Ne laissez personne utiliser l’épandeur centrifuge sans les instructions appropriées.
- Ne laissez aucun enfant utiliser l’épandeur centrifuge.
- Portez des lunettes de protection et des gants lors de la manipulation et l’application de produits chimiques pour le
gazon et le jardin
- Lisez les étiquettes d’instructions et d’avertissement des produits chimiques pour manipuler et appliquer les produits
chimiques que vous planifiez épandre – les paramètres d’applications fournis le sont à titre guide
AVERTISSEMENT
Modèle 80100A
Épandeur 45 kg (100 lb)
Modèle 80080A
Épandeur 36 kg (80 lb)
013919-4 R0717
AVERTISSEMENT : Ce produit contient des produits chimiques, incluant le plomb, reconnus par l’État de
Californie comme causant des anomalies congénitales et autres problèmes reproductifs. Se laver les mains
après toute manipulation.

INSTRUCTIONS DE MONTAGE
Outils recommandés :
Jeu de clés et/ou de cliquets
Le temps de montage approximatif est de 5 à 10 minutes
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
• Retirez le boulon du bas de chaque côté de
poignée (sous les vis à tête en forme de
triangle)
• Desserrez les vis à tête et retournez la poignée
• Replacez les boulons sous les vis à tête et serrez
• Serrez complètement les vis à tête
• Veillez à ce que la commande par gâchette soit sur la position fermée (ne maintenez pas l’étrier abaissé lors du remplissage)
• Déterminez le réglage approprié au matériau utilisé en lisant le réglage recommandé sur le sac du matériau ET/OU en vous référant au tableau
d’application sur le panneau de commande de votre épandeuse (Les tableaux fournis sont uniquement des directives. Veuillez lire les instructions sur
le sac/boîte du matériau que vous répandez an d’identier le réglage approprié requis)
• Réglez le cadran au réglage voulu Note importante : N’ajustez pas le cadran en maintenant l’étrier abaissé et lorsque la
gâchette est ouverte. Ceci altérera la précision des réglages de la gâchette et endommagera les pièces.
• Pour commencer l’épandage, commencez à marcher (à une cadence d’environ 3 mph) et tirez le système d’étrier vers le bas pour ouvrir la gâchette
• Pour arrêter l’épandage relâchez l’étrier et la gâchette se fermera
INSTRUCTIONS D’UTILISATION GÉNÉRALES
Poignée
Boulon
Écrou à
oreilles
Figure A
* Note: Si le ressort se détache du bloc de
l’étrier, rattachez-le (Figure A).
INSTRUCTIONS D’UTILISATION DU DÉFLECTEUR
• Régler le déecteur manuellement pour bloquer la répartition en conséquence.
• Utiliser les écrous à oreilles pour régler la tension sur les déecteurs
INSTALLATION DE LA VIS D’ALIMENTATION
• Vissez la vis d’alimentation à l’arbre de la roue.
Vissez l’écrou de blocage de la vis d’alimentation
dans son orice à l’aide d’un tourne-écrou M6.
Serrez fermement avec une clé pour bien xer en
place.

CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
STOCKAGE ET MAINTENANCE
• Une fois l’épandage terminé, videz le matériau restant contenu dans la trémie
• Lavez soigneusement l’épandeuse et laissez-la sécher avant le stockage
• Pour replier la poignée :
-Il vous sut de retirer les deux boulons du bas de la poignée
-De desserrer les deux vis à tête et de replier la poignée
-De replacer les deux boulons du bas
Nº de réf. Qté Nº de pièce Description
1 1 6-9087 Bloc de la base de la trémie
2 1 6-9071 Bloc de la boîte à engrenages
3 1 6-9040 Arbre d’entraînement avec 2 paliers
4 1 6-9037 déflecteur
5 1 6-9019 Bloc de l’étrier avec 2 paliers
6 1 6-9048 Foreuse
7 1 6-9058 Propulseur
8 1 6-9020 Roues avec matérial et instructions
9 1 6-9021 Écrous à tête
10 1 6-9022 Sac de matérial
11 1 6-9050 Cloison arrière
PIÈCES DE RECHANGE
3
5
9
10
1
4
2
11
6
7
8

APPLICATION CHART
• Quand l’épandage est terminé, vider la trémie de toute matière restante.
• Bien laver l’épandeur et le laisser sécher avant de le ranger.
• Les engrenages sont lubriés à vie à l’usine. NE PAS OUVRIR la boîte d’engrenages à tout moment que ce soit car des
débris peuvent y pénétrer et interférer avec la fonctionnalité.
• Dans le cas d’une utilisation avec du sel gemme et des produits de déglaçage, veiller à vider la trémie à la n de l’épandage,
chaque fois que vous l’utilisez. Avec l’humidité, ces matières peuvent se reconstituer sous forme de bloc solide pendant
la nuit. Elles peuvent aussi abîmer les pièces métalliques en cas d’exposition pendant des périodes prolongées.
RANGEMENT ET ENTRETIEN
Scotts 2 2.5 3 3.25 3.5 4 4.75 5 5.5 6 7 8 9 10 11 12 13 14 15
Chapin 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
Tableau de conversion d’application pour épandeur à pousser résidentiel et professionnel toute saison
Directives
d’application générale résidentielle
et professionnelle toute saison
Désherbage
Engrais
Graines de graminées - Sursemis
Graines de graminées - Nouvelle pelouse
Sel et produit de déglaçage
10-12
12-16
16-20
21-27
28-30
TABLEAU D’APPLICATION
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
Modèle d’épandage type
Arrêt ici Arrêt ici
Mise en
marche
Remise en
marche
Arrêt ici Arrêt ici
Remise en
marche
Remise en
marche
Remise en
marche
