Charmeg ULTRA+ User manual

ULTRA+
Ελεγκτής Ηλιοθερμικών Εγκαταστάσεων
13 Διαμορφώσεις
4 Είσοδοι Αισθητηρίων
3 Έξοδοι Ρελέ

Ultra_Users_Manual_gr_en_14.docx
1

Ultra_Users_Manual_gr_en_14.docx
2
Εγχειρίδιο Χρήστη- Εγκατάσταση και Λειτουργία
Χαρακτηριστικά
•Διαθέτει 13 διαμορφώσεις λειτουργίας.
•Δέχεται μέχρι 4 αισθητήρια θερμοκρασίας.
•Ελέγχει μέχρι 3 θερμοδοχεία (μπόιλερ).
•Ελέγχει μέχρι 2 συλλέκτες.
•Χρησιμοποιεί καυστήρες πετρελαίου ή στερεών καυσίμων για τη βοηθητική θέρμανση του νερού
χρήσης.
•Έχει τετραπλή αντικεραυνική προστασία και γαλβανική απομόνωση.
•Είναι πλήρως παραμετροποιήσιμος.
•Διαθέτει εξελιγμένη αντιπαγωτική προστασία.
•Διαθέτει προστασία υπερθέρμανσης συλλεκτών, σωληνώσεων και θερμοδοχείων.
Οδηγίες Ασφαλείας
Η συσκευή ULTRA+ έχει σχεδιαστεί σύμφωνα με τις σύγχρονες προδιαγραφές και πληροί τις
κατάλληλες προϋποθέσεις ώστε να λειτουργεί απροβλημάτιστα επί χρόνια. Κατά τη σχεδίασή της
έχουν ληφθεί υπόψη οι οδηγίες ασφαλείας που αφορούν τέτοιου είδους συσκευές. Παρακαλείστε
θερμά να διαβάσετε προσεκτικά τον παρόντα οδηγό εγκατάστασης και χρήσης. Πριν από κάθε σας
ενέργεια βεβαιωθείτε ότι λαμβάνετε τις απαραίτητες προφυλάξεις και κατανοείτε πλήρως τις
συνέπειες των κινήσεών σας. Αν έχετε απορίες μη διστάσετε να επικοινωνήσετε με τη CHARMEG.
•Η εγκατάσταση πρέπει να γίνεται από εξειδικευμένο επαγγελματία ηλεκτρολόγο.
•Η συσκευή ULTRA+ μπορεί να χρησιμοποιηθεί σαν διάταξη ελέγχου αλλά ποτέ σαν διάταξη
ασφαλείας κάποιας εγκατάστασης.
•Μη χρησιμοποιείτε τη συσκευή σε εφαρμογές πλην αυτών για τις οποίες έχει σχεδιαστεί π.χ. ηλιακά
συστήματα.
•Μη χρησιμοποιείτε τη συσκευή σε εφαρμογές κρίσιμες για την ανθρώπινη ζωή.
•Η συσκευή δεν είναι αδιάβροχη. Τοποθετήστε τη σε μέρος που να μη βρέχεται και να μην
επηρεάζεται από τις καιρικές συνθήκες.
•Η συσκευή ULTRA+ δεν είναι όργανο μέτρησης.
•Μην υπερβαίνετε για κανένα λόγο τις προδιαγραφές λειτουργίας όπως αναφέρονται παρακάτω.

Ultra_Users_Manual_gr_en_14.docx
3
Η συσκευή κατά τη λειτουργία της αποθηκεύει πληροφορίες για τη διάρκεια και τον τρόπο
της χρήσης της. Η κατασκευάστρια εταιρεία διατηρεί το δικαίωμα να χρησιμοποιήσει τις
πληροφορίες αυτές αποκλειστικά για εσωτερική της χρήση αν η συσκευή επιστρέψει για
οποιοδήποτε λόγο στα εργαστήριά της.
Η κατασκευάστρια εταιρεία δε φέρει καμία ευθύνη για τις πιθανές βλάβες ή ζημίες που η
συσκευή μπορεί να προκαλέσει κατά τη λειτουργία της σε εγκαταστάσεις, συσκευές ή
συστήματα με τα οποία συνεργάζεται, συνδέεται ή τα οποία ελέγχει καθώς και σε χώρους στους
οποίους εγκαθίσταται.
Τα τεχνικά χαρακτηριστικά, οι δυνατότητες και ο τρόπος λειτουργίας της συσκευής όπως
περιγράφονται στο παρόν φυλλάδιο μπορούν να τροποποιηθούν χωρίς προειδοποίηση.
Τα σχέδια που παρουσιάζονται στο παρόν εγχειρίδιο είναι ενδεικτικά. Ο έλεγχος της
πληρότητας και της αρτιότητας των προς εφαρμογή σχεδίων υπόκειται στην
αποκλειστική ευθύνη και δικαιοδοσία του υπευθύνου μηχανικού του εκάστοτε έργου.
Γενικά
Η συσκευή ULTRA+ προορίζεται για εγκαταστάσεις εκμετάλλευσης της ηλιακής ενέργειας και
μετατροπής της σε θερμικής. Ο τρόπος σχεδιασμού της επιτρέπει να χρησιμοποιηθεί σε πλήθος
εγκαταστάσεων διαφορετικών τύπων και συνδεσμολογιών. Στη συνέχεια δίνονται αναλυτικά
παραδείγματα για κάθε μία από τις 13 διαφορετικές συνδεσμολογίες που μπορείτε να επιλέξετε.
Βρείτε αυτή που ταιριάζει καλύτερα στην περίπτωσή σας και μελετήστε τη.
Η φιλοσοφία του ελεγκτή ULTRA+ είναι ότι στην ίδια συσκευή περιέχονται μέχρι τρεις ανεξάρτητοι
διαφορικοί θερμοστάτες πλήρως παραμετροποιήσιμοι και μέχρι ένας μονός ανεξάρτητος
θερμοστάτης. Οι συσκευές αυτές συνδυάζονται ανάλογα με τη διαμόρφωση που έχει επιλεγεί
αυτόματα και συναποτελούν τον ελεγκτή της ηλιακής εγκατάστασης. Οι διαμορφώσεις και οι
συνδεσμολογίες είναι ενδεικτικές. Πάντα ο εγκαταστάτης μηχανικός έχει την ευχέρεια να
τροποποιήσει τη χρήση των διατιθέμενων διαφορικών και του μονού θερμοστάτη ανάλογα με το
δικό του σχεδιασμό και μελέτη. Αν κάποια συνδεσμολογία δεν περιλαμβάνεται στις διαμορφώσεις
του ULTRA+ και δεν είστε σίγουροι για την ορθότητά της παρακαλείστε να επικοινωνήσετε με το
τεχνικό τμήμα της Charmeg.
Εγκατάσταση
Η συσκευή ULTRA+ μπορεί να τοποθετηθεί σε ράγα στήριξης τύπου «Ω. Επιλέξτε προσεκτικά το
σημείο ώστε να μη βρέχεται και ώστε να υπάρχει αρκετός χώρος για την απαιτούμενη καλωδίωση.
Φροντίστε ώστε περιμετρικά της συσκευής να υπάρχει τουλάχιστον 5mm κενό ώστε να
εξασφαλίζεται ο επαρκής της αερισμός. Η συσκευή ULTRA+ δεν πρέπει να εκτίθεται στο άμεσο ηλιακό

Ultra_Users_Manual_gr_en_14.docx
4
φως ούτε σε ακραίες θερμοκρασίες περιβάλλοντος. Προορίζεται για εγκατάσταση σε στεγανό
εσωτερικό χώρο.
Κατά τη διάρκεια της εγκατάστασης διακόψτε την παροχή ηλεκτρικού ρεύματος. Επιλέξτε καλώδια
κατάλληλης διατομής ανάλογα με το ηλεκτρικό ρεύμα και την τάση που πρόκειται να εφαρμοστεί. Η
συσκευή διαθέτει ακροδέκτες καλωδίου βαρέως τύπου για εύκολη και ασφαλή εγκατάσταση. Μην
σφίγγετε υπερβολικά τους ακροδέκτες. Μελετήστε προσεκτικά τις συνδέσεις των σχήματος 1.
Οι ακροδέκτες (9,10), (11,12) και (13,14) αποτελούν τις «ξηρές» επαφές των ρελέ. Φροντίστε
να οδηγήσετε τη φάση στους ακροδέκτες 10, 12 και 14 ώστε να τροφοδοτηθούν οι
κυκλοφορητές όταν θα δοθεί εντολή.
Τα αισθητήρια S1, S2, S3 και S4 είναι του τύπου PS301k0 (PT1000).

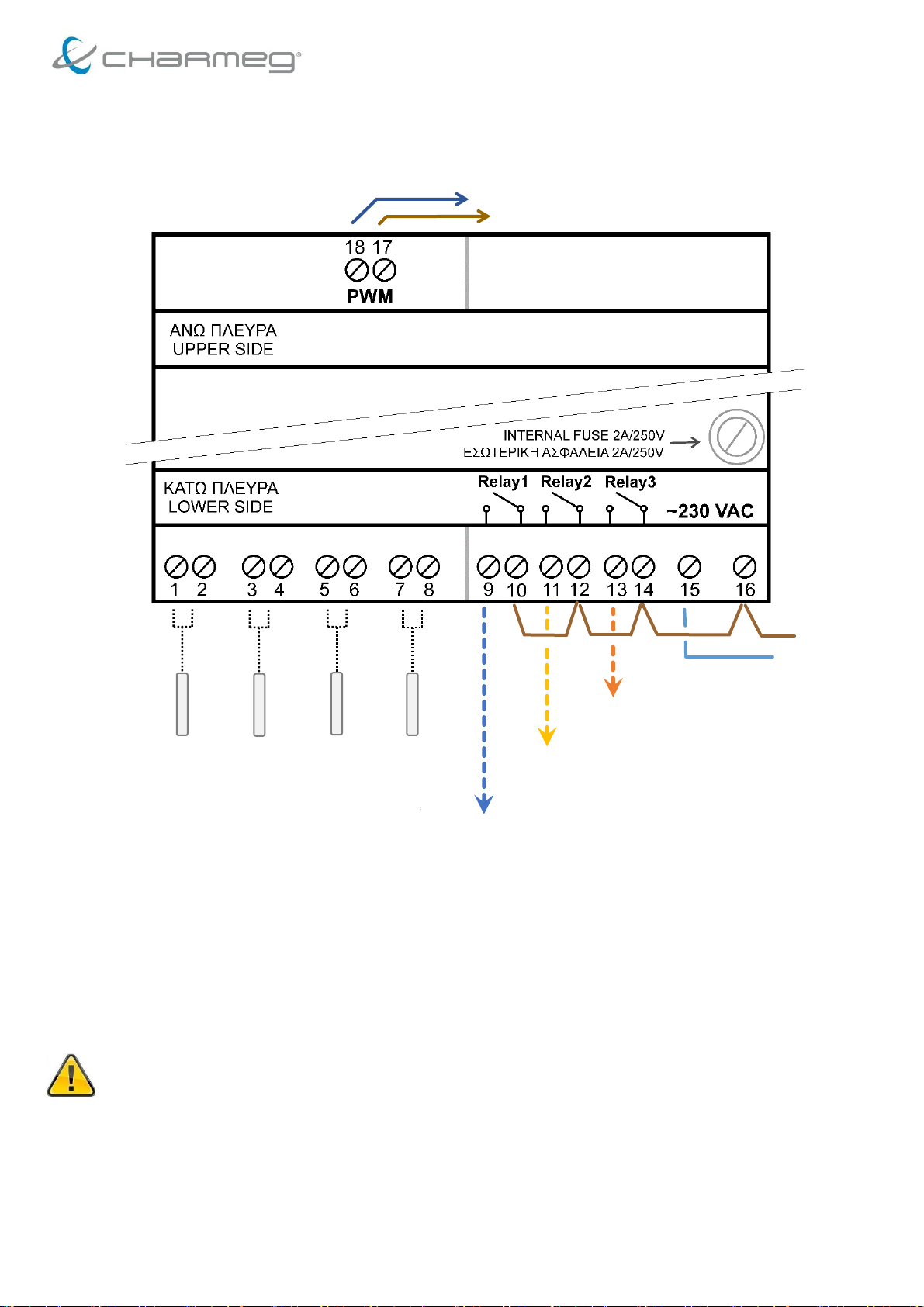

Σχήμα 1 Σχέδιο εγκατάστασης
S1
N
L
ΣΗΜΑ
ΤΑΧΥΤΗΤΑΣ
ΚΥΚΛΟΦΟΡΗΤΗ
S2
S3
S4
Έξοδος Relay 3
Έξοδος Relay 2
Έξοδος Relay 1

Ultra_Users_Manual_gr_en_14.docx
5
Τα αισθητήρια δεν έχουν πολικότητα.
Τοποθετήστε τα αισθητήρια σε κυάθια συγκεκριμένης διαμέτρου ώστε να γίνεται σωστή
μέτρηση της θερμοκρασίας και αποτελεσματικός έλεγχος. Η τοποθέτηση του κάθε αισθητηρίου
γίνεται ανάλογα με τη διαμόρφωση λειτουργίας που θα επιλεγεί. Συμβουλευτείτε γι αυτό τα σχετικά
διαγράμματα. Η μέγιστη απόσταση συσκευής- αισθητηρίου είναι 30m. Η σύνδεση μπορεί να γίνει με
απλό πολύκλωνο καλώδιο δυο αγωγών π.χ. 2x1mm.
Μη χρησιμοποιείτε κοινά καλώδια για τη σύνδεση αισθητηρίων και ρελέ ή τάσης
τροφοδοσίας. Η χρήση κοινών καλωδίων από τα οποία διέρχονται ταυτόχρονα χαμηλής
ισχύος σήματα και ρεύματα υψηλής τάσης ή έντασης επηρεάζει την απόδοση της συσκευής.
Μετά την ολοκλήρωση της εγκατάστασης τοποθετήστε το κάλυμμα της πρόσοψης του πίνακα. Κατά
τη λειτουργία της συσκευής για λόγους ασφαλείας μόνο η μπροστινή όψη πρέπει να είναι
προσβάσιμη στο χρήστη.
Στο εσωτερικό της συσκευής υπάρχει ηλεκτρική ασφάλεια. Αν καεί αντικαταστήστε τη με
νέα με τα ίδια ακριβώς χαρακτηριστικά.

Ultra_Users_Manual_gr_en_14.docx
6
Ρύθμιση

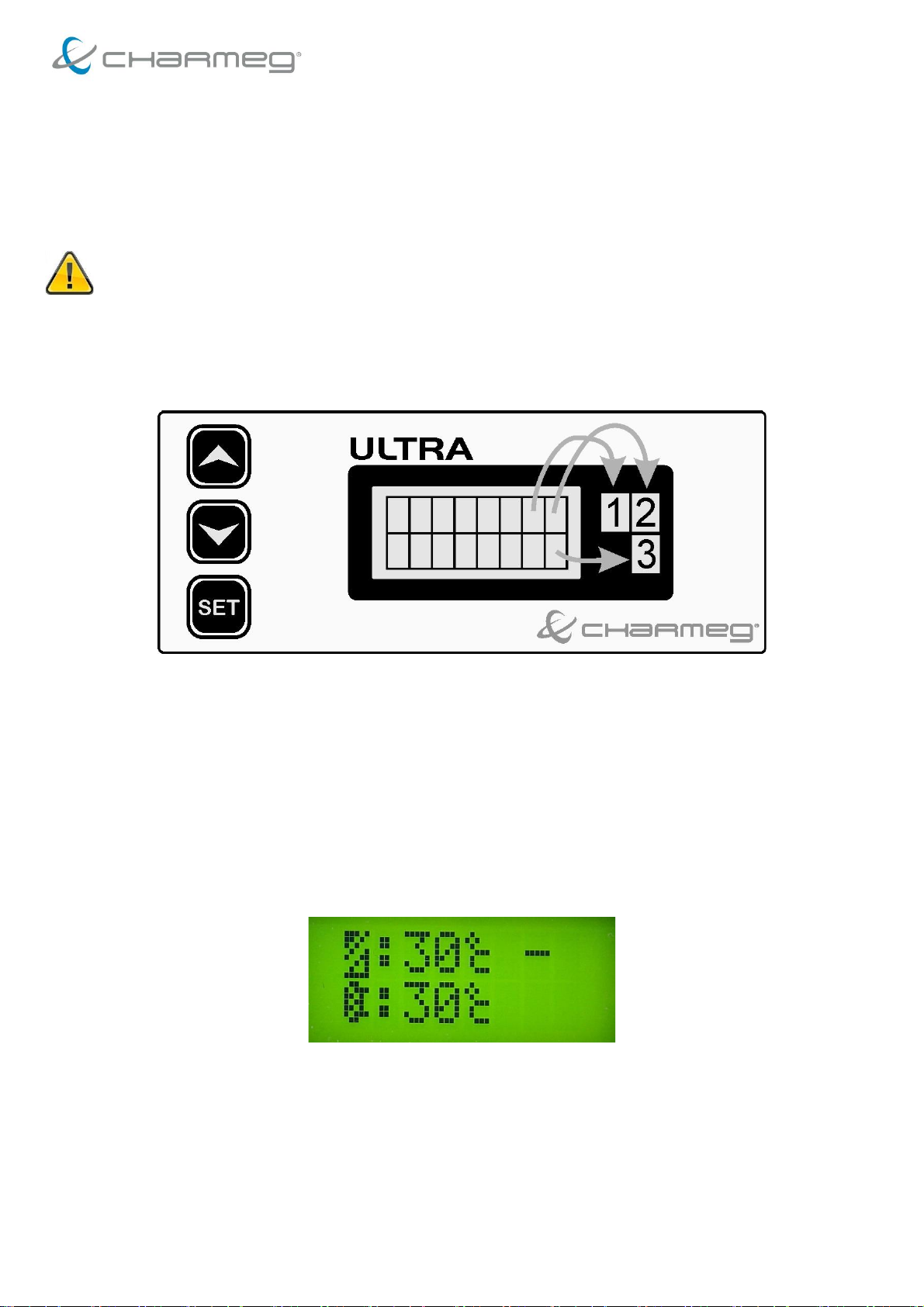

Η συσκευή ULTRA+ διαθέτει οθόνη στην οποία εμφανίζονται οι παράμετροι και τα μηνύματα.
Διαθέτει επίσης τρία πλήκτρα μέσω των οποίων γίνονται οι απαραίτητες ρυθμίσεις. Εξοικειωθείτε με
την μπροστινή όψη της συσκευής όπως φαίνεται στο Σχήμα2.
Η οθόνη της συσκευής είναι πιθανόν κατά τη λειτουργία της να εμφανίσει ακατάληπτους
χαρακτήρες. Αυτό δε συνιστά δυσλειτουργία. Οι χαρακτήρες θα σβηστούν κατά την
αυτόματη ανανέωση των περιεχομένων της οθόνης το αργότερο σε 30 δευτερόλεπτα ή με το
πάτημα οποιουδήποτε πλήκτρου.
Στο παραπάνω σχέδιο βρίσκεται ένας πίνακας τρία αριθμημένα κελιά με τους αριθμούς 1,2 και 3. Οι
θέσεις τους αντιστοιχούν με τις τελευταίες δεξιά θέσεις της οθόνης. Ο κάθε αριθμός απευθύνεται στο
αντίστοιχο ρελέ και μας δείχνει την κατάστασή του. Όταν η επιλεγμένη διαμόρφωση δεν
περιλαμβάνει κάποιο ρελέ τότε στην αντίστοιχη θέση δεν εμφανίζεται τίποτα.
Κατά την κανονική λειτουργία στην οθόνη εμφανίζεται περίπου η εικόνα του σχήματος 3.
Το πρώτο από αριστερά σύμβολο της πρώτης γραμμής συμβολίζει το συλλέκτη και το ακριβώς από
κάτω του το θερμοδοχείο.
Σχήμα 2
Σχήμα 3

Ultra_Users_Manual_gr_en_14.docx
7
Όταν τροφοδοτηθεί με ρεύμα για πρώτη φορά αφού παρουσιαστούν τα σχετικά εισαγωγικά
μηνύματα η συσκευή αρχίζει να λειτουργεί με τη διαμόρφωση που έχει προαποθηκευτεί από το
εργοστάσιο.
Για να εισάγετε τις δικές σας ρυθμίσεις πατήστε στιγμιαία το πλήκτρο «SET». Η συσκευή εμφανίζει τη
λέξη «MENU» και από κάτω την πρώτη διαθέσιμη επιλογή υπομενού «1.Config». Με τα πλήκτα «»
και «» μεταβαίνετε στις υπόλοιπες επιλογές υπομενού. Συνολικά υπάρχουν 9 επιλογές υπομενού. Αν
η συσκευή αφεθεί για λίγο χωρίς το πάτημα κανενός πλήκτρου επιστρέφει από το υπομενού στο
μενού και στη συνέχεια στην κανονική της λειτουργία. Ο Πίνακας 1 δίνει μια εικόνα των μενού και
υπομενού.
Πίνακας 1
Υπομενού
Τι ρυθμίζει;
ΑΡΧΙΚΗ ΟΘΟΝΗ
Πατώντας «SET»
MENU
Πατώντας «» ή «»
1. Config
Την επιλογή διαμόρφωσης της συσκευής.
2. DT no1
Τις παραμέτρους του πρώτου διαφορικού.
3. DT no2
Τις παραμέτρους του δεύτερου διαφορικού.
4. DT no3
Τις παραμέτρους του τρίτου διαφορικού.
5. Thermo
Τις παραμέτρους του θερμοστάτη.
6. Logic
Τη λογική προτεραιότητας για όποια
διαμόρφωση αυτή έχει έννοια (6,9,13).
7. Cal.
Την ακρίβεια των αισθητηρίων.
8. Test
Ενεργοποιεί κάποιο ή κάποια ρελέ για να
ελέγξει ο εγκαταστάτης την ορθή λειτουργία
τους.
9. Exit
Κλείνει το μενού και μας πηγαίνει στον τρόπο
κανονικής λειτουργίας
Όταν βρεθείτε στο υπομενού που επιθυμείτε ξαναπατήστε στιγμιαία το πλήκτρο «SET». Αυτό θα σας
εισάγει στο αντίστοιχο υπομενού. Μέσα στο υπομενού μπορείτε να επιλέξετε μια σειρά από
παραμέτρους. Οι παράμετροι αυτοί εξαρτώνται από το ποιο υπομενού βρίσκεστε.
Για να μεταβάλλετε την τιμή μιας παραμέτρου επιλέξτε τη μέσω του μενού και του αντίστοιχου
υπομενού. Στη συνέχεια πατήστε το πλήκτρο «SET». Η τιμή που βρίσκεται δίπλα στο όνομα της
παραμέτρου αρχίζει να αναβοσβήνει ένδειξη ότι επιτρέπεται η τροποποίησή της. Με τα πλήκτρα «»

Ultra_Users_Manual_gr_en_14.docx
8
και «» αλλάξτε την τιμή της. Αφήνοντας τη συσκευή χωρίς να πατάτε κανένα πλήκτρο η νέα τιμή
αποθηκεύεται και η ένδειξη παύει να αναβοσβήνει. Μπορείτε να αποθηκεύετε γρήγορα τις τιμές
δίχως να περιμένετε απλά πατώντας το «SET». Στους πίνακες που ακολουθούν παρουσιάζονται οι
παράμετροι του κάθε υπομενού, η σημασία τους και το εύρος ρύθμισής τους.
Πίνακας 2
Υπομενού: Config
#
Συντόμευση
Όνομα
Σημασία
Προρύθμιση
min
max
1
sel
Διαμόρφωση
Λειτουργίας
Ανάλογα με τον τύπο της εγκατάστασης επιλέξτε
και το σωστό τύπο διαμόρφωσης.
1
1
13
2
Fr 1
Ασφαλής
λειτουργία για το
ρελέ 1
Σε περίπτωση βλάβης κάποιου αισθητηρίου το
ρελέ 1 μεταβαίνει στην κατάσταση αυτή (0= OFF),
(1=ON)
0
0
1
3
Fr 2
Ασφαλής
λειτουργία για το
ρελέ 2
Σε περίπτωση βλάβης κάποιου αισθητηρίου το
ρελέ 2 μεταβαίνει στην κατάσταση αυτή (0= OFF),
(1=ON)
0
0
1
4
Fr 3
Ασφαλής
λειτουργία για το
ρελέ 3
Σε περίπτωση βλάβης κάποιου αισθητηρίου το
ρελέ 3 μεταβαίνει στην κατάσταση αυτή (0= OFF),
(1=ON)
0
0
1
Πίνακας 3
Υπομενού:DT no1, DT no2, DT no3
#
Συντόμευση
Όνομα
Σημασία
Μονάδα
Προρύθμιση
min
max
1
DT
Διαφορά
Θερμοκρασίας
Η θερμοκρασία που πρέπει να
επιτευχθεί ώστε ο διαφορικός να
ενεργοποιήσει τον κυκλοφορητή.
°C
10
1
20
2
HS
Υστέρηση
Πόσο πρέπει να ελαττωθεί η
διαφορά θερμοκρασίας κάτω από
το DT ώστε να σταματήσει ο
κυκλοφορητής.
°C
2
1
10
3
DEL
Χρονική
Καθυστέρηση
Ο χρόνος που μεσολαβεί αν η
διαφορά θερμοκρασίας είναι >DT
Λεπτά
1
1
5

Ultra_Users_Manual_gr_en_14.docx
9
έως ότου να ενεργοποιηθεί ο
κυκλοφορητής
4
Cme
Επιλογή ελάχιστης
θερμοκρασίας
συλλέκτη
Όταν θέλουμε ο κυκλοφορητής να
ενεργοποιείται για κάποια
θερμοκρασία και πάνω.
YES/NO
yes
-
-
5
CMN
Ελάχιστη
θερμοκρασία
συλλέκτη
Ορίζει την ελάχιστη θερμοκρασία
ενεργοποίησης του κυκλοφορητή
όταν επιλεγεί CME=YES.
°C
10
10
50
6
cht
Ανώτατη
θερμοκρασία
συλλέκτη
Υγρό μεγαλύτερης θερμοκρασίας
απαγορεύεται να κατέβει από το
συλλέκτη στο θερμοδοχείο και τις
σωληνώσεις.
°C
150
100
150
7
AFE
Επιλογή
αντιπαγοποίησης
Όταν θέλουμε να ενεργοποιήσουμε
τη δυνατότητα αντιπαγοποίησης.
YES/NO
YES
-
-
8
AFT
Θερμοκρασία
αντιπαγοποίησης
Για ποια θερμοκρασία θα
ενεργοποιείται η αντιπαγοποίηση
όταν AFE=YES.
°C
3
-10
10
9
SMX
Θερμοκρασία
πλήρους φόρτισης
θερμοδοχείου
Θερμοκρασιακό όριο πέραν του
οποίου ο κυκλοφορητής των
συλλεκτών και ο καυστήρας
απενεργοποιούνται.
°C
65
30
95
10
Cce
Επιλογή ψύξης
συλλέκτη
Όταν θέλουμε ο συλλέκτης να
ψυχθεί παρόλο που η θερμοκρασία
στο θερμοδοχείο έχει υπερβεί το
SMX.
YES/NO
YES
-
-
11
CMt
Μέγιστη
θερμοκρασία
συλλέκτη
Η θερμοκρασία που πρέπει να
υπερβεί το υγρό του συλλέκτη
ώστε όταν CCE=YES παρόλο που
έχει επιτευχθεί η θερμοκρασία SMX
στο θερμοδοχείο να ενεργοποιηθεί
εκ νέου ο κυκλοφορητής.
°C
100
95
150
12
rSE
Επιλογή
Αντίστοφης Ψύξης
Όταν επιλεγεί επιτρέπει το
θερμοδοχείο με θερμοκρασία
μεγαλύτερη του SMX να
αποφορτιστεί πάνω στους
συλλέκτες και τις σωληνώσεις κατά
τη διάρκεια της νύχτας.
YES/NO
YES
-
-

Ultra_Users_Manual_gr_en_14.docx
10
Πίνακας 4
Υπομενού: Thermo
#
Συντόμευση
Όνομα
Σημασία
Μονάδα
Προρύθμιση
min
max
1
Dhw
Επιθυμητή
Θερμοκρασία
Νερού Χρήσης
Ορίζει την επιθυμητή θερμοκρασία
νερού που αναλαμβάνει να διατηρήσει
ο μονός θερμοστάτης.
°C
50
20
60
2
dwh
Υστέρηση
Θερμοκρασίας
Νερού Χρήσης
Πόσο πρέπει να ελαττωθεί η
θερμοκρασία του νερού χρήσης κάτω
από το DHW ώστε να ξανά
ενεργοποιηθεί η εξωτερική πηγή
θέρμανσης του νερού.
°C
5
1
10
Πίνακας 5
Υπομενού: Logic
#
Συντόμευση
Όνομα
Σημασία
Προρύθμιση
min
max
1
sel
Επιλογή
Προτεραιότητας
Σε κάποιες διαμορφώσεις (6,9,13) ορίζει ποιο
θερμοδοχείο θα έχει προτεραιότητα φόρτισης
και με ποιο τρόπο.
1
1
2
Πίνακας 6
Υπομενού: Cal.
#
Συντόμευση
Όνομα
Σημασία
Προρύθμιση
min
max
1
Tr1
Τιμή Εξισορρόπησης
Αισθητηρίου 1
Τιμή που προστίθεται ή αφαιρείται από τη
θερμοκρασία ανάγνωσης του αντίστοιχου
αισθητηρίου ώστε να αντισταθμιστούν τυχόν
σφάλματα.
0
-5
+5
2
Tr2
Τιμή Εξισορρόπησης
Αισθητηρίου 2
Το ίδιο για το αισθητήριο 2.
0
-5
+5
3
Tr3
Τιμή Εξισορρόπησης
Αισθητηρίου 3
Το ίδιο για το αισθητήριο 3.
0
-5
+5
4
Tr4
Τιμή Εξισορρόπησης
Αισθητηρίου 4
Το ίδιο για το αισθητήριο 4.
0
-5
+5

Ultra_Users_Manual_gr_en_14.docx
11
❖Υπομενού Config
Το υπομενού αυτό περιλαμβάνει την παράμετρο SEL η οποία καθορίζει τη διαμόρφωση λειτουργίας
και αντιστοιχεί σε κάποιο από τα σχήματα της ενότητας «Διαμορφώσεις Λειτουργίας». Επιλέγοντας
το σωστό αριθμό η συσκευή ενεργοποιεί τους κατάλληλους διαφορικούς και εργάζεται όπως στο
αντίστοιχο σχήμα.
Επίσης στο μενού περιλαμβάνονται οι παράμετροι Se1…Se4 που καθορίζουν τον τύπο των
αισθητηρίων που θα συνδεθούν στις αντίστοιχες εισόδους.
Τέλος οι παράμετροι FR1…FR3 καθορίζουν την κατάσταση στην οποία θα μεταβούν τα ρελέ όταν
κάποιο αισθητήριο υποστεί βλάβη.
❖Υπομενού DT no1 έως DT no3
Τα υπομενού αυτά περιλαμβάνουν τις παραμέτρους του πίνακα 3 για κάθε ένα διαφορικό
θερμοστάτη. Αν η διαμόρφωση που επιλέξατε στο υπομενού «Config» δεν χρησιμοποιεί κάποιον ή
κάποιους από τους 3 διαθέσιμους διαφορικούς δε χρειάζεται να ρυθμίσετε τις αντίστοιχες
παραμέτρους. Η λειτουργίες του κάθε διαφορικού εξηγούνται στη συνέχεια.
Διαφορική Λειτουργία
Ο κάθε διαφορικός θερμοστάτης εκτελεί έλεγχο της αντλίας του ρευστού των συλλεκτών. Όταν η
θερμοκρασία των συλλεκτών είναι μεγαλύτερη κατά DΤ από τη θερμοκρασία του θερμοδοχείου
(μπόιλερ) η συσκευή μετράει τη χρονοκαθυστέρηση DEL. Αν η διαφορά παραμείνει > DT για όλο το
χρονικό διάστημα τότε αντλία ενεργοποιείται. Η αντλία κλείνει όταν η διαφορά των θερμοκρασιών
συλλέκτη- θερμοδοχείου πέσει κάτω από DT-HS.
Λειτουργία Ελάχιστης Θερμοκρασίας Συλλεκτών
Η λειτουργία αυτή επιλέγεται όταν η παράμετρος CME=YES. H σημασία της είναι ότι η αντλία των
συλλεκτών δεν ενεργοποιείται όταν η θερμοκρασία τους είναι <CMN. Στην περίπτωση της
ενεργοποίησης του καυστήρα για τη θέρμανση του νερού και όταν υπάρχει μικρή ηλιοφάνεια με
ταυτόχρονες χαμηλές γενικά θερμοκρασίες είναι δυνατόν ποσό της ενέργειας που δαπανά ο
καυστήρας για τη θέρμανση του νερού να κατευθύνεται μέσω της διαρκούς ενεργοποίησης της
αντλίας στους συλλέκτες. Η επιλογή της χαμηλότερης θερμοκρασίας συλλεκτών αποτρέπει το
ενδεχόμενο της σπατάλης αυτής.
Αντιπαγωτική Προστασία
Όταν επιλεγεί προστασία από συνθήκες παγετού (AFE=YES) τότε ενεργοποιείται η αντλία των
συλλεκτών όσο η θερμοκρασία στους συλλέκτες είναι <AFT. Αν η θερμοκρασία αυξηθεί πάνω από AFT
η αντλία των συλλεκτών απενεργοποιείται.
Προστασία Υπερθέρμανσης Θερμοδοχείων

Ultra_Users_Manual_gr_en_14.docx
12
Η αντλία των συλλεκτών και ο καυστήρας ενεργοποιούνται όσο η θερμοκρασία του θερμοδοχείου
παραμένει <SMX. Για λόγους προστασίας του θερμοδοχείου όταν η θερμοκρασία του υπερβεί το όριο
του SMX η αντλία και ο καυστήρας απενεργοποιούνται. Σε κάθε περίπτωση η λειτουργία καυστήρα
και αντλίας διακόπτεται όταν η θερμοκρασία του θερμοδοχείου υπερβεί τους 95°C.
Λειτουργία Ψύξης Συλλεκτών
Η λειτουργία αυτή επιλέγεται μέσω της παραμέτρου CCE και έχει σκοπό την προστασία των
συλλεκτών από την υπερβολική θερμοκρασία. Όταν CCE=YES τότε αν το θερμοδοχείο αποκτήσει
θερμοκρασία ίση με SMX η αντλία των συλλεκτών κλείνει. Στην περίπτωση αυτή είναι πολύ πιθανό η
θερμοκρασία των συλλεκτών να αρχίσει να ανεβαίνει. Αν η θερμοκρασία αυτή γίνει >CMT η αντλία
ενεργοποιείται ξανά για να αποθερμάνει τους συλλέκτες δίνοντας προτεραιότητα στην
αποθέρμανση των συλλεκτών και όχι στην διατήρηση της θερμοκρασίας SMX στο θερμοδοχείο. Η
θερμοκρασία του θερμοδοχείου γίνεται τώρα >SMX. Η αντλία συνεχίζει να λειτουργεί μέχρι τους
95°C. Αν μέχρι τότε δεν έχει επιτευχθεί η αποθέρμανση των συλλεκτών επεμβαίνει το σύστημα
προστασίας και ο κυκλοφορητής κλείνει. Η περίσσεια θερμότητας που προήλθε από την
αποθέρμανση των συλλεκτών αποθηκεύθηκε παρά τη θέλησή μας στο θερμοδοχείο αυξάνοντάς του
τη θερμοκρασία.
Λειτουργία Αντίστροφης Ψύξης Θερμοδοχείου
Την επιπλέον αυτή ενέργεια (από την προηγούμενη ψύξη των συλλεκτών) αν δε θέλουμε να
παραμείνει στο θερμοδοχείο μπορούμε να την αποβάλλουμε στο περιβάλλον με τη λειτουργία της
αντίστροφής ψύξης. Η λειτουργία αυτή επιλέγεται μέσω της παραμέτρου RSE=YES και εκτελείται ως
εξής. Κατά τη διάρκεια της νύχτας όταν η θερμοκρασία του θερμοδοχείο είναι >SMX και ταυτόχρονα
μεγαλύτερη κατά 5°C της θερμοκρασίας του συλλέκτη η αντλία ενεργοποιείται με σκοπό να
αποθερμάνει το θερμοδοχείο αυτή τη φορά πάνω στις σωληνώσεις και το συλλέκτη. Η διαδικασία
συνεχίζεται έως ότου η θερμοκρασία του θερμοδοχείου γίνει <SMX.
Λειτουργία Προστασίας Εγκατάστασης από Υπερθέρμανση
Αν υπό οποιεσδήποτε συνθήκες η θερμοκρασία του συλλέκτη ξεπεράσει την CHT (Ανώτατη
θερμοκρασία συλλεκτών) το ρελέ του κυκλοφορητή σβήνει και δεν αφήνει υπέρθερμο υγρό να
καταστρέψει τις σωληνώσεις και το θερμοδοχείο.
❖Υπομενού Thermo
Το υπομενού αυτό περιλαμβάνει μόνο δυο παραμέτρους που καθορίζουν τη λειτουργία του
ανεξάρτητου μονού θερμοστάτη όταν η διαμόρφωση που έχει επιλεγεί περιλαμβάνει το θερμοστάτη
αυτό. Η παράμετρος DHW είναι η επιθυμητή θερμοκρασία του νερού χρήσης που καλείται να ελέγξει
ο θερμοστάτης. Η παράμετρος DWH είναι η υστέρηση του θερμοστάτη αυτού δηλαδή ο διαφορισμός
του.

Ultra_Users_Manual_gr_en_14.docx
13
Σε περίπτωση που η επιθυμητή θερμοκρασία νερού χρήσης στο θερμοδοχείο δεν έχει επιτευχθεί
ενεργοποιείται η εξωτερική πηγή θέρμανσης π.χ. ο κυκλοφορητής του καυστήρα. Ο κυκλοφορητής
του καυστήρα κλείνει όταν η θερμοκρασία νερού χρήσης γίνει όσο το επιθυμητό όριο DHW. Ό
κυκλοφορητής αυτός θα ενεργοποιηθεί ξανά όταν η θερμοκρασία νερού χρήσης γίνει <DHW-DWH.
❖Υπομενού Logic
Σε μερικές περιπτώσεις διαμορφώσεων όπως οι 6, 9, 13 τα θερμοδοχεία μπορούν να φορτιστούν με
διάφορους τρόπους. Δηλαδή μπορούν π.χ. να φορτίζονται το ένα ανεξάρτητα από το άλλο όταν οι
συνθήκες του διαφορικού που ελέγχει το καθένα κρίνουν ότι μπορεί να φορτιστεί. Ο τρόπος αυτός
λέγεται παράλληλη φόρτιση και επιλέγεται όταν η παράμετρος SEL του υπομενού Logic λάβει την
τιμή 1.
Διαφορετικά είναι δυνατό να φορτιστεί πρώτα το θερμοδοχείο 1 και αφού φτάσει στη θερμοκρασία
SMX και πάψει να φορτίζεται να ξεκινήσει η φόρτιση του 2, 3 κλπ. Αυτή η λογική φόρτισης λέγεται
σειριακή και επιλέγεται όταν η παράμετρος SEL πάρει την τιμή 2. Στη σειριακή φόρτιση όταν
φορτίζεται το πρώτο θερμοδοχείο στα κελιά των ρελέ των υπόλοιπων κυκλοφορητών εμφανίζεται
το μικρό γράμμα ”w” που δείχνει ότι η φόρτισή τους περιμένει μέχρις ότου το πρώτο φτάσει τη
θερμοκρασία πλήρους φόρτισης SMX.
Στις διαμορφώσεις 4 και 5 η ύπαρξη τρίοδης βάνας 2 θέσεων δεν επιτρέπει την παράλληλη φόρτιση
των θερμοδοχείων ή των επιπέδων. Εδώ προτεραιότητα φόρτισης έχει το ψηλότερο επίπεδο του
θερμοδοχείου της διαμόρφωσης 4 (αυτό με το S2) και το θερμοδοχείο με το S2 της διαμόρφωσης 5.
❖Υπομενού Cal.
Πολλές φορές για διάφορους λόγους η θερμοκρασία ενός αισθητηρίου μπορεί να είναι λίγο
μικρότερη ή λίγο μεγαλύτερη της πραγματικής. Για να πετύχετε εξισορρόπηση της θερμοκρασίας
αυτής επέμβετε στις παραμέτρους TR1 έως TR4 προσθέτοντας ή αφαιρώντας μέχρι 5°C.
❖Υπομενού Test
Το υπομενού Test είναι ιδιαίτερα χρήσιμο σε περιπτώσεις που επιθυμούμε να ενεργοποιήσουμε για
λόγους ελέγχου τα ρελέ της συσκευής ULTRA. Το υπομενού αυτό έχει μόνο μία παράμετρο τη “SEL”.
Όταν θέσουμε την τιμή της ίση με 1 αυτομάτως ενεργοποιείται το ρελέ 1. Θέτοντας 2 ή 3
ενεργοποιούνται τα ρελέ 2 και 3 αντίστοιχα. Η επιλογή 0 στην παράμετρο “SEL” σβήνει όλα τα ρελέ.
Όταν η συσκευή θα επιστρέψει στην κανονική της λειτουργία η παράμετρος αυτή αγνοείται και η
ενεργοποίηση των ρελέ γίνεται με βάση τις υπάρχουσες θερμοκρασίες και τη διαμόρφωση
λειτουργίας.

Ultra_Users_Manual_gr_en_14.docx
14
Λειτουργία
Επιλέξτε πρώτα τον τρόπο διαμόρφωσης και εισάγετέ τον στο υπομενού «Config». Ρυθμίστε τις
παραμέτρους που αφορούν τους διαφορικούς και το θερμοστάτη που χρησιμοποιούνται στην
αντίστοιχη διαμόρφωση.
Αν για παράδειγμα έχετε επιλέξει το προρυθμισμένο από το εργοστάσιο σετ παραμέτρων τότε με την
τροφοδοσία του ο ελεγκτής θα σας δείξει τις λειτουργίες του παρακάτω πίνακα. Μελετήστε καλά τον
πίνακα αυτό.

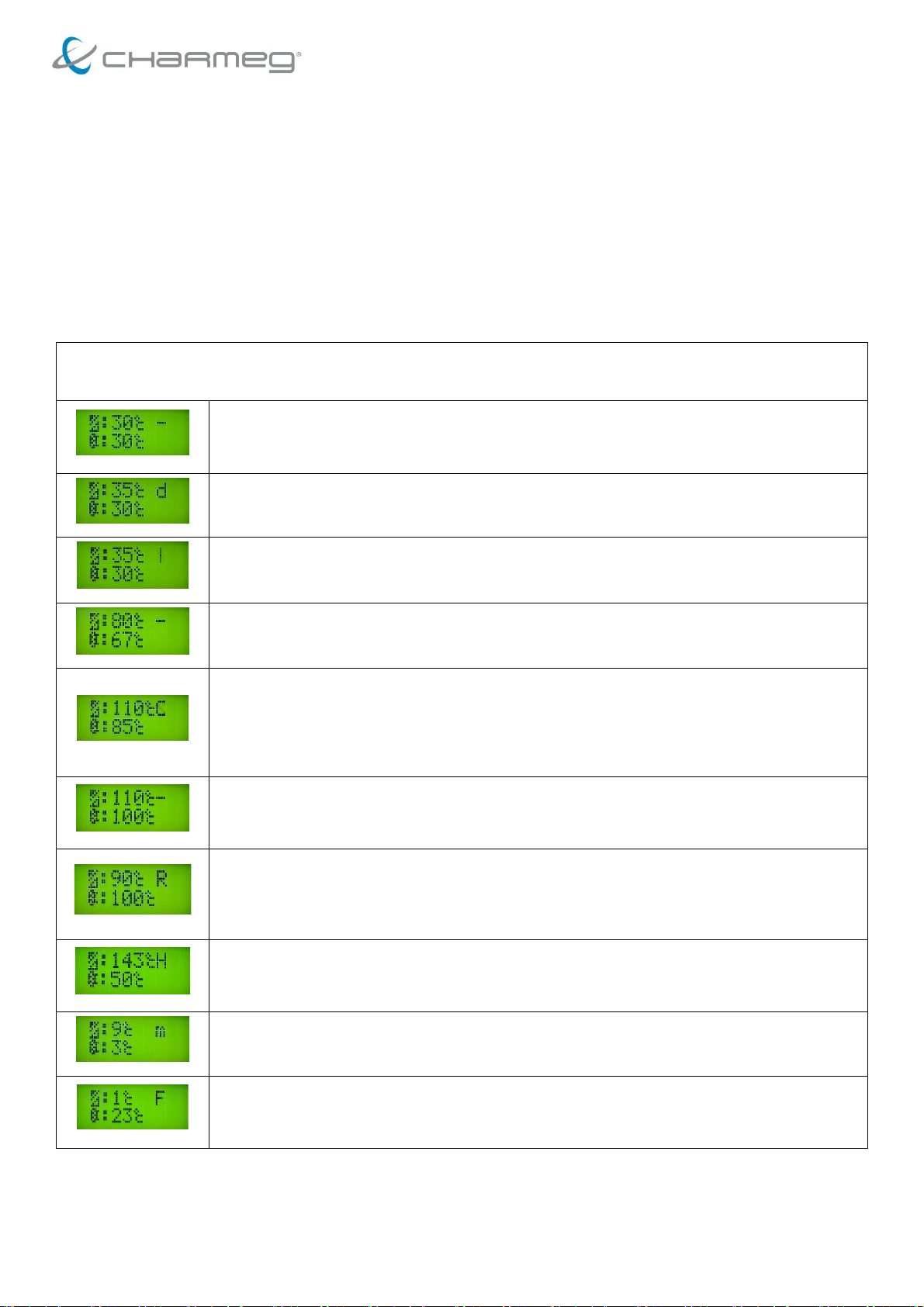

Πίνακας 7
Το σύμβολο της πάνω γραμμής αριστερά συμβολίζει το συλλέκτη. Δίπλα του η θερμοκρασία
30°C. Στο θερμοδοχείο στη δεύτερη γραμμή η θερμοκρασία είναι επίσης 30°C. Ο διαφορικός
DT-1 έχει επιλεγεί και το ρελέ 1 που του αντιστοιχεί είναι κλειστό.
Ο διαφορικός DT-1 μετράει χρόνο DEL μέχρι να ενεργοποιήσει το ρελέ. Στη θέση 1
εμφανίζεται το γράμμα “d”.
Το χρονικό διάστημα DEL πέρασε και η σταθερή παύλα του ρελέ του κυκλοφορητή 1 τώρα
περιστρέφεται διαρκώς δείχνοντας ότι το ρελέ 1 είναι ενεργοποιημένο.
Η θερμοκρασία θερμοδοχείου έχει ξεπεράσει το SMX=65°C και γι αυτό παρόλο που υπάρχει
διαφορά θερμοκρασίας το ρελέ του κυκλοφορητή είναι σβηστό.
Η θερμοκρασία του θερμοδοχείου έχει υπερβεί το SMX. Όμως επειδή έχει επιλεγεί η
προστασία υπερθέρμανσης του συλλέκτη (CCE=YES) και η θερμοκρασία του είναι 110°C
δηλ. μεγαλύτερη του CMT το ρελέ του κυκλοφορητή ανάβει για να αποφορτίσει το συλλέκτη
στο θερμοδοχείο. Ένα κεφαλαίο “C” εμφανίζεται εναλλάξ με την περιστρεφόμενη παύλα στο
κελί 1.
Η θερμοκρασία του θερμοδοχείου ξεπέρασε και το όριο κινδύνου των 95°C. Γι αυτό παρόλο
που CCE=YES και CMT=100°C και θα έπρεπε να προστατευθούν οι συλλέκτες το ρελέ του
κυκλοφορητή παραμένει κλειστό.
Κατά τη διάρκεια της νύχτας η θερμοκρασία συλλεκτών έπεσε κατά 5 και πλέον βαθμούς από
τη θερμοκρασία του θερμοδοχείου. Έχει επιλεγεί RSE=YES και η αντίστροφη ψύξη κρυώνει
το νερό του θερμοδοχείου πάνω στο συλλέκτη και τις σωληνώσεις. Το γράμμα “R”
εμφανίζεται εναλλάξ με την περιστρεφόμενη παύλα.
Η θερμοκρασία συλλεκτών ξεπέρασε το όριο CMT. Το ρελέ του κυκλοφορητή σβήνει μην
αφήνοντας υγρό τόσο υψηλής θερμοκρασίας να κατέβει στο θερμοδοχείο και να καταστρέψει
τις σωληνώσεις. Ένα κεφαλαίο “H” εμφανίζεται στο κελί 1.
Η θερμοκρασία του συλλέκτη είναι μικρότερη του CMN και ταυτόχρονα CME=YES. Ένα
μικρό “m” εμφανίζεται στο κελί 1 και το ρελέ του κυκλοφορητή σβήνει.
Αν έχει επιλεγεί αντιπαγοποίηση (AFE=YES) και η θερμοκρασία του συλλέκτη πέσει κάτω
από το AFT τότε το ρελέ του κυκλοφορητή ανάβει και ένα κεφαλαίο “F” εμφανίζεται εναλλάξ
με μια περιστρεφόμενη παύλα.

Ultra_Users_Manual_gr_en_14.docx
15
Διαμορφώσεις Λειτουργίας
Στη συνέχεια παρουσιάζονται 13 από τους δυνατούς τρόπους διαμόρφωσης μιας εγκατάστασης
εκμετάλλευσης της ηλιακής ενέργειας. Σε κάθε διαμόρφωση υπάρχει μια μικρή περιγραφή που
περιέχει τα βασικά δομικά της στοιχεία όπως θερμοδοχεία, συλλέκτες, αισθητήρια κλπ.
Δίπλα υπάρχει και ένας πίνακας που δίνει πολλές πληροφορίες σχετικές με τον τρόπο λειτουργίας της
εγκατάστασης. Στη δεύτερή του στήλη είναι οι διαφορικοί θερμοστάτες ή ο απλός θερμοστάτης που
η συσκευή ULTRA+ υλοποιεί σε κάθε διαμόρφωση. Στη δεξιά στήλη υπάρχει το ρελέ πάνω στο οποίο
ενεργεί ο αντίστοιχος θερμοστάτης. Η αριστερότερη στήλη δείχνει τα αισθητήρια από τα οποία ο
θερμοστάτης λαμβάνει μετρήσεις κατά τη λειτουργία του. Έχει σημασία ποιο αισθητήριο μπαίνει
πρώτο και ποιο δεύτερο. Η προτελευταία στήλη περιέχει κάποια βέλη και δείχνει τον τρόπο που
ενεργούν οι θερμοστάτες πάνω στα αντίστοιχα ρελέ της στήλης που ακολουθεί.
Για παράδειγμα υποθέστε ότι έχουμε τον ακόλουθο πίνακα.
S1
DT-1
R1
S2
S3
DT-2
R2
S2
Σημαίνει ότι η επιλεγμένη διαμόρφωση έχει δυο διαφορικούς τον DT-1 και DT-2. O DT-1 λαμβάνει
μετρήσεις από τα αισθητήρια S1 και S2, ενώ ο DT-2 από τα S3 και S2. O DT-1 ενεργεί στο ρελέ R1 και
ο DT-2 στο R2. Τα βέλη σημαίνουν ότι οι διαφορικοί ενεργούν ανεξάρτητα σαν δυο ξεχωριστές
συσκευές. Η λειτουργία του ενός δεν εξαρτάται ούτε συνδυάζεται με αυτή του άλλου.
Εξετάστε τώρα την ακόλουθη περίπτωση.
S1
DT-1
R1
S2
S1
DT-2
R2
S3
S1
DT-3
R3
S4

Ultra_Users_Manual_gr_en_14.docx
16
Ο πίνακας αυτός δείχνει την παρουσία τριών διαφορικών θερμοστατών που μπορεί να είναι ή και να
μην είναι ανεξάρτητοι μεταξύ τους. Αν η επιλογή της προτεραιότητας στο υπομενού Logic είναι 2
τότε τα θερμοδοχεία φορτίζονται σειριακά και άρα δεν αρκεί να υπάρχει διαφορά θερμοκρασίας σε
ένα διαφορικό για να ξεκινήσει το αντίστοιχο ρελέ. Στην περίπτωση αυτή πρέπει επίσης τα
υψηλότερης προτεραιότητας θερμοδοχεία να έχουν φορτιστεί πλήρως. Η λειτουργία των
διαφορικών είναι συνδυασμένη όταν έχει επιλεγεί η σειριακή φόρτιση. Αν επιλεγεί η παράλληλη
φόρτιση οι τρεις διαφορικοί ενεργούν ανεξάρτητα μεταξύ τους.
Στις διαμορφώσεις 4, 5, 6, 9, 13 υπάρχει η λογική της προτεραιότητας φόρτισης. Από αυτές στις 6,
9 και 13 είναι δυνατό μέσω του υπομενού Logic να επιλεγεί η σειριακή ή η παράλληλη φόρτιση.
Στις υπόλοιπες δυο (4,5) προτεραιότητα έχει πάντα το άνω επίπεδο του θερμοδοχείου και το
αριστερό θερμοδοχείο αντίστοιχα. Με άλλα λόγια προτεραιότητα έχει το σημείο στο οποίο
βρίσκεται το αισθητήριο S2. Για τις διαμορφώσεις 4 και 5 η Αντιπαγωτική Προστασία εκτελείται
πάντα στο άνω επίπεδο και το αριστερό θερμοδοχείο αντίστοιχα. Επίσης στις διαμορφώσεις 4 και
5 οι λειτουργίες της Ψύξης Συλλεκτών και της Αντίστροφης Ψύξης Θερμοδοχείου εκτελούνται με
προτεραιότητα στο κάτω επίπεδο ή το δεξί θερμοδοχείο αντίστοιχα.
Τα βέλη που βρίσκονται πάνω από τις σωληνώσεις των σχημάτων δείχνουν την κατεύθυνση
μεταφοράς θερμότητας που γίνεται από το θερμότερο στο ψυχρότερο σώμα.

Ultra_Users_Manual_gr_en_14.docx
17
Διαμόρφωση #1
Απλή Ηλιακή Εγκατάσταση.
1 Συλλέκτης, 1 Θερμοδοχείο, 1 Κυκλοφορητής, 2 Αισθητήρια
Διαμόρφωση #2
Ηλιακή Εγκατάσταση με δυο Θερμοδοχεία Συνδεμένα σε Σειρά.
1 Συλλέκτης, 2 Θερμοδοχεία, 2 Κυκλοφορητές, 4 Αισθητήρια
S1
DT-1
R1
S2
S1
DT-1
R1
S2
S3
DT-2
R2
S4

Ultra_Users_Manual_gr_en_14.docx
18
Διαμόρφωση #3
Ηλιακή Εγκατάσταση με Ένα Θερμοδοχείο και Βοηθητική Θέρμανση
Νερού.
1 Συλλέκτης, 1 Θερμοδοχείο, 2 Κυκλοφορητές, 3 Αισθητήρια
Διαμόρφωση #4
Ηλιακή Εγκατάσταση με Θερμοδοχείο με Δυο Επίπεδα Θέρμανσης.
1 Συλλέκτης, 1 Θερμοδοχείο, 1 Κυκλοφορητής, 1 Τρίοδη
Ηλεκτροβάνα, 3 Αισθητήρια
S1
DT-1
R1
S2
S3
TH
R3
S1
DT-1
R1
S2
S1
DT-2
R2
S3

Ultra_Users_Manual_gr_en_14.docx
19
Διαμόρφωση #5
Ηλιακή Εγκατάσταση με Δυο Θερμοδοχεία και Έλεγχο Μέσω Τρίοδης Ηλεκτροβάνας.
1 Συλλέκτης, 2 Θερμοδοχεία, 1 Κυκλοφορητής, 1 Τρίοδη Ηλεκτροβάνα, 3 Αισθητήρια
Διαμόρφωση #6
Ηλιακή Εγκατάσταση με Δυο Θερμοδοχεία και Έλεγχο μέσω
Κυκλοφορητών.
1 Συλλέκτης, 2 Θερμοδοχεία, 2 Κυκλοφορητές, 3 Αισθητήρια
S1
DT-1
R1
S2
S1
DT-2
R2
S3
S1
DT-1
R1
S2
S1
DT-2
R2
S3
Table of contents
Languages:
Other Charmeg Gas Detector manuals
Popular Gas Detector manuals by other brands

Dräger
Dräger MSI EM200plus instruction manual

Bacharach
Bacharach H25-IR Instruction

Crowcon
Crowcon Clip O2 user manual

Perry Electric
Perry Electric 1GA 51917MET/P Installation and operating instructions

MBW
MBW VAPOR EXTRACTION UNIT Operator's safety and service manual

Riken Keiki
Riken Keiki GD-D58-AC operating manual
