Chauvet It's Green Thinking Nexus 4x4 User manual

Quick Reference Guide
English EN
Español ES
Français FR

Nexus™ 4x4 QRG EN
2
About this
Guide
The Nexus™ 4x4 Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values
.
Download the User Manual from www.chauvetlighting.com for
more
details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing may be hot when lights are
operating.
•Mount this product in a location with adequate ventilation, at least 20
in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT hang product using only the coffin locks.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•Nexus™ 4x4
•Power Input Cord
•
5mm Allen Key
•Warranty Card
•Quick Reference Guide

EN Nexus™ 4x4 QRG
3
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 4 Nexus™ 4x4 products at 120 VAC or 8 at 230 VAC.
Never exceed this number. Power linking cords can be purchased
separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Replacing the
Fuse
1. Disconnect this product from power.
2. Using a flat-head screwdriver, unscrew the fuse holder cap from
the housing.
3.
Remove blown fuse and replace with a good fuse of the same type
and rating.
4. Screw the fuse holder cap back in place and reconnect power.
DMX Linking
The Nexus™ 4x4 will work with a DMX controller using a regular DMX
serial connection. A DMX Primer is available from www.chauvetpro.com.
DMX Connection
The Nexus™ 4x4 uses a regular DMX data for its DMX personalities: 3, 5,
9, 48 and 53
. See the User Manual to connect and configure for DMX
operation.
Art-Net™
Connection
Art-Net™ is an Ethernet protocol that uses TCP/IP to transfer large
amounts of DMX512 data over a large network. Art-Net™
uses the
EtherCon® RJ 45 connection. An Art-
Net™ Primer is available from
www.chauvetpro.com. Art-Net™ is Designed by and Copyright Artis
tic
Licence Holdings Ltd.
Kling-Net
Connection
Kling-Net is a network protocol to allow auto configuration of display
devices over ethernet. Kling-Net
uses the EtherCon® RJ 45 connection.
Refer to the ArKaos MediaMaster™ software manual for detailed
instructions on installing and programming this product using this protocol.
Master/Slave
Connection
The Nexus™ 4x4 uses the DMX data connection for its Master/Slave
mode. See the User Manual to connect and configure for Master/Slave
operation.

Nexus™ 4x4 QRG EN
4

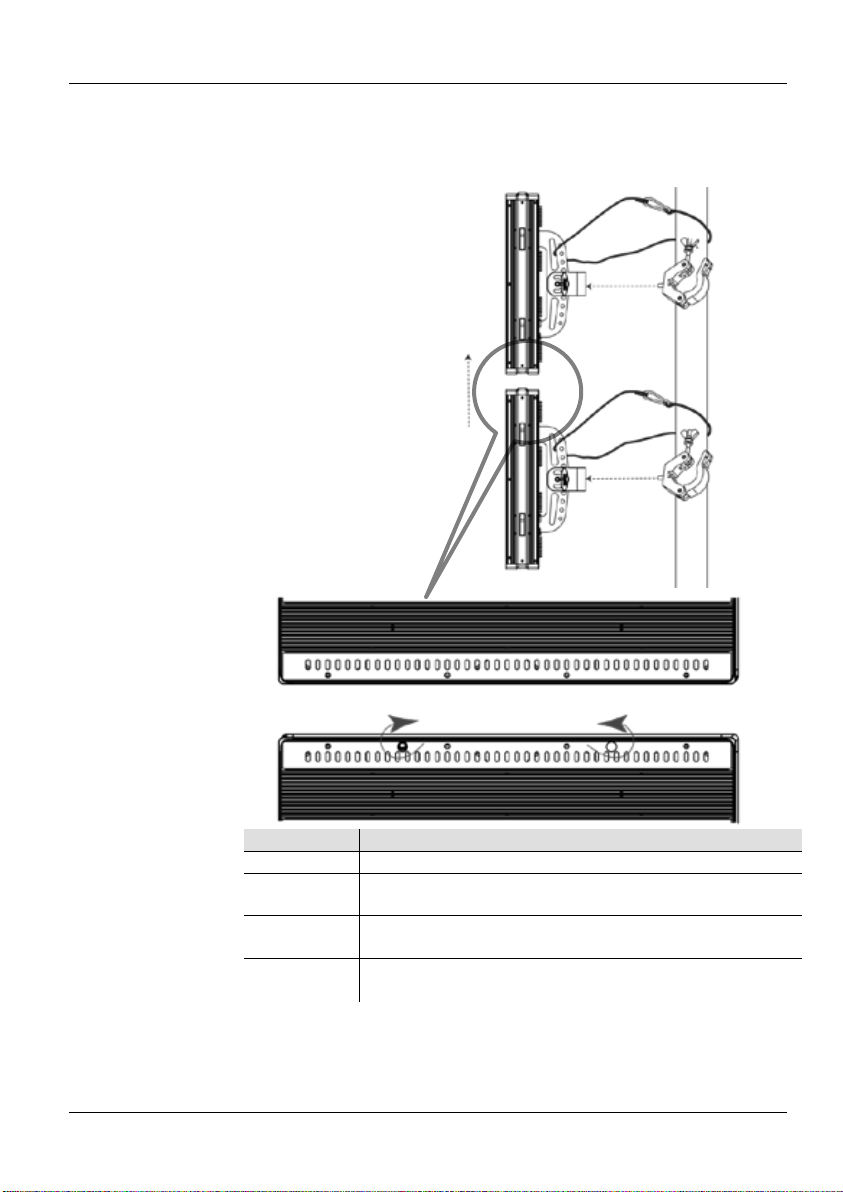

Mounting
The Nexus™ 4x4 may be mounted in almost any orientation provided each
individual product is secured through the mounting bracket. The coffin
locks are for product alignment only and are not
weight bearing. DO NOT
hang product using only the coffin locks.
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function

EN Nexus™ 4x4 QRG
5
Menu Options
Main Level
Programming Levels
Description
Auto Show
Auto 01~12
Show Speed
000~100
13 automatic programs
Fade
Static
Fixture Color
R
7 preset colors
G
B
GB
RB
RG
RGB
Manual Color
R
000~255 Combine Red, Green, and Blue, to
generate a custom color (0~100%)
G
B
Dimmer Mode
Off
Dimming curve
Dimmer 1~3
Back Lite
On
Sets the amount of time control panel
backlight stays on
10S
20S
30S
Info
Fixture Hours
Shows the amount of time the product has
been in use
Version
Shows the software version installed
IP Address
Shows the products IP address
Device ID
Shows the products ID number
DMX Address 001~512
Sets products DMX Address/Art-Net™
start channel
DMX Channel
3Ch
3-Channel mode
5Ch
5-Channel mode
9Ch
9-Channel mode
48Ch
48-Channel mode
53Ch
53-Channel mode
Master/Slave
Master
Selects Master mode
Slave
Selects Slave mode
White
R
125~255 Defines the color temperature used when
RGB faders are at 100%
G
B
Fan Speed
Auto
Product determines fan speed
High
Fan speed is set to highest setting
Temperature
Shows the product internal temperature
Ethernet Protocol
Kling-Net
Product uses Kling-Net protocols
Art-Net
IP Mode
DHCP
Router provides the IP address
Static
Uses the products pre-configured IP
address
Net
000~127
For use with consoles running Art-Net™ 3
Subnet
00~15 For use when addressing Art-Net™
Universe

Nexus™ 4x4 QRG EN
6
DMX Values
53 Ch
Channel
Function
Value
Percent/Setting
1
Red 1
000 ó255
0~100%
WW 1
When values 011-020 in CH. 53 are
activated
2
Green 1
000 ó255
0~100%
CW 1
When values 011-020 in CH. 53 are
activated
3
Blue 1
000 ó255
0~100%
4
Red 2
000 ó255
0~100%
WW 2
When values 011-020 in CH. 53 are
activated
5
Green 2
000 ó255
0~100%
CW 2
When values 011-020 in CH. 53 are
activated
6
Blue 2
000 ó255
0~100%
7
Red 3
000 ó255
0~100%
WW 3
When values 011-020 in CH. 53 are
activated
8
Green 3
000 ó255
0~100%
CW 3
When values 011-020 in CH. 53 are
activated
9
Blue 3
000 ó255
0~100%
10
Red 4
000 ó255
0~100%
WW 4
When values 011-020 in CH. 53 are
activated
11
Green 4
000 ó255
0~100%
CW 4
When values 011-020 in CH. 53 are
activated
12
Blue 4
000 ó255
0~100%
13
Red 5
000 ó255
0~100%
WW 5
When values 011-020 in CH. 53 are
activated
14
Green 5
000 ó255
0~100%
CW 5
When values 011-020 in CH. 53 are
activated
15
Blue 5
000 ó255
0~100%
16
Red 6
000 ó255
0~100%
WW 6
When values 011-020 in CH. 53 are
activated
17
Green 6
000 ó255
0~100%
CW 6
When values 011-020 in CH. 53 are
activated
18
Blue 6
000 ó255
0~100%
19
Red 7
000 ó255
0~100%
WW 7
When values 011-020 in CH. 53 are
activated
20
Green 7
000 ó255
0~100%
CW 7
When values 011-020 in CH. 53 are
activated

EN Nexus™ 4x4 QRG
7
DMX Values (Cont.)
53 Ch
(Cont.)
Channel
Function
Value
Percent/Setting
21
Blue 7
000 ó255
0~100%
22
Red 8
000 ó255
0~100%
WW 8
When values 011-020 in CH. 53 are
activated
23
Green 8
000 ó255
0~100%
CW 8
When values 011-020 in CH. 53 are
activated
24
Blue 8
000 ó255
0~100%
25
Red 9
000 ó255
0~100%
WW 9
When values 011-020 in CH. 53 are
activated
26
Green 9
000 ó255
0~100%
CW 9
When values 011-020 in CH. 53 are
activated
27
Blue 9
000 ó255
0~100%
28
Red 10
000 ó255
0~100%
WW 10
When values 011-020 in CH. 53 are
activated
29
Green 10
000 ó255
0~100%
CW 10
When values 011-020 in CH. 53 are
activated
30
Blue 10
000 ó255
0~100%
31
Red 11
000 ó255
0~100%
WW 11
When values 011-020 in CH. 53 are
activated
32
Green 11
000 ó255
0~100%
CW 11
When values 011-020 in CH. 53 are
activated
33
Blue 11
000 ó255
0~100%
34
Red 12
000 ó255
0~100%
WW 12
When values 011-020 in CH. 53 are
activated
35
Green 12
000 ó255
0~100%
CW 12
When values 011-020 in CH. 53 are
activated
36
Blue 12
000 ó255
0~100%
37
Red 13
000 ó255
0~100%
WW 13
When values 011-020 in CH. 53 are
activated
38
Green 13
000 ó255
0~100%
CW 13
When values 011-020 in CH. 53 are
activated
39
Blue 13
000 ó255
0~100%
40
Red 14
000 ó255
0~100%
WW 14
When values 011-020 in CH. 53 are
activated

Nexus™ 4x4 QRG EN
8
DMX Values (Cont.)
53 Ch
(Cont.)
Channel
Function
Value
Percent/Setting
41
Green 14
000 ó255
0~100%
CW 14
When values 011-020 in CH. 53 are
activated
42
Blue 14
000 ó255
0~100%
43
Red 15
000 ó255
0~100%
WW 15
When values 011-020 in CH. 53 are
activated
44
Green 15
000 ó255
0~100%
CW 15
When values 011-020 in CH. 53 are
activated
45
Blue 15
000 ó255
0~100%
46
Red 16
000 ó255
0~100%
WW 16
When values 011-020 in CH. 53 are
activated
47
Green 16
000 ó255
0~100%
CW 16
When values 011-020 in CH. 53 are
activated
48
Blue 16
000 ó255
0~100%
49 Auto Programs
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó190
191 ó210
211 ó230
231 ó255
No Function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
50 Auto Speed 000 ó255
Only when CH. 49 has Auto 01~12
activated
51
Dimmer
000 ó255
0~100%
52 Strobe
000 ó010
011 ó255
No Function
0~20 Hz
53 Dimmer Speed
000 ó010
011 ó020
021 ó030
031 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preset dimmer speed from display menu
WW/CW Mode On (hold for 5 sec.)
WW/CW Mode Off (hold for 5 sec.)
No Function
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3 (slowest)

EN Nexus™ 4x4 QRG
9
DMX Values (Cont.)
48 Ch
Channel
Function
Value
Percent/Setting
1
Red 1
000 ó255
0~100%
2
Green 1
000 ó255
0~100%
3
Blue 1
000 ó255
0~100%
4
Red 2
000 ó255
0~100%
5
Green 2
000 ó255
0~100%
6
Blue 2
000 ó255
0~100%
7
Red 3
000 ó255
0~100%
8
Green 3
000 ó255
0~100%
9
Blue 3
000 ó255
0~100%
10
Red 4
000 ó255
0~100%
11
Green 4
000 ó255
0~100%
12
Blue 4
000 ó255
0~100%
13
Red 5
000 ó255
0~100%
14
Green 5
000 ó255
0~100%
15
Blue 5
000 ó255
0~100%
16
Red 6
000 ó255
0~100%
17
Green 6
000 ó255
0~100%
18
Blue 6
000 ó255
0~100%
19
Red 7
000 ó255
0~100%
20
Green 7
000 ó255
0~100%
21
Blue 7
000 ó255
0~100%
22
Red 8
000 ó255
0~100%
23
Green 8
000 ó255
0~100%
24
Blue 8
000 ó255
0~100%
25
Red 9
000 ó255
0~100%
26
Green 9
000 ó255
0~100%
27
Blue 9
000 ó255
0~100%
28
Red 10
000 ó255
0~100%
29
Green 10
000 ó255
0~100%
30
Blue 10
000 ó255
0~100%
31
Red 11
000 ó255
0~100%
32
Green 11
000 ó255
0~100%
33
Blue 11
000 ó255
0~100%
34
Red 12
000 ó255
0~100%
35
Green 12
000 ó255
0~100%
36
Blue 12
000 ó255
0~100%
37
Red 13
000 ó255
0~100%
38
Green 13
000 ó255
0~100%
39
Blue 13
000 ó255
0~100%
40
Red 14
000 ó255
0~100%
41
Green 14
000 ó255
0~100%
42
Blue 14
000 ó255
0~100%
43
Red 15
000 ó255
0~100%
44
Green 15
000 ó255
0~100%
45
Blue 15
000 ó255
0~100%
46
Red 16
000 ó255
0~100%
47
Green 16
000 ó255
0~100%
48
Blue 16
000 ó255
0~100%

Nexus™ 4x4 QRG EN
10
DMX Values (Cont.)
9 CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
WW
When values 011-020 in CH. 9 are
activated
3
Green
000 ó255
0~100%
CW 1
When values 011-020 in CH. 9 are
activated
4
Blue
000 ó255
0~100%
5 Strobe
000 ó009
010 ó255
No Function
0~20 Hz
6 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No Function
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R: 100% G: 100% B: 100% W: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11

EN Nexus™ 4x4 QRG
11
DMX Values (Cont.)
9 CH
(Cont.)
Channel
Function
Value
Percent/Setting
7 Auto Programs
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó190
191 ó210
211 ó230
231 ó255
No Function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
8 Auto Speed 000 ó255
Only when CH. 7 has Auto 01~12
activated
9 Dimmer Speed
000 ó010
011 ó020
021 ó030
031 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preset dimmer speed from display menu
WW/CW Mode On (hold for 5 sec.)
WW/CW Mode Off (hold for 5 sec.)
No Function
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3 (slowest)
5 CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
3
Green
000 ó255
0~100%
4
Blue
000 ó255
0~100%
5
Strobe
000
ó
010
011 ó255
No Function
0~20 Hz
3 CH
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0~100%
2
Green
000 ó255
0~100%
3
Blue
000 ó255
0~100%

Nexus™ 4x4 GRR ES
12
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Nexus™ 4x4 contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto puede estar caliente cuando
las luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO cuelgue el producto usando solo los cierres de la caja.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o
humedad puedan afectarlo.
•NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto. Visite
www.chauvetlighting.com para información de contacto.
Qué va
Incluido
•Nexus™ 4x4
•Cable de alimentación
•Llave Allen de 5mm
•Tarjeta de garantía
•Guía de Referencia Rápida

ES Nexus™ 4x4 GRR
13
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 4 productos NEXUS™ 4X4 a 120 VCA, u 8 a 230
VCA. Los cables de alimentación en cadena se pueden adquirir por
separado.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del Tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Sustitución del
Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella Nº2 desatornille la tapa del
portafusibles.
3.
Quite el fusible fundido del portafusibles y sustitúyalo con otro del
mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de
nuevo la alimentación.
Enlace DMX
El Nexus™ 4x4 funcionará con un controlador DMX usando una conexión
serie DMX normal. Hay un Manual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El Nexus™ 4x4 usa una conexión de datos DMX normal para sus
personalidades DMX: 3, 5, 9, 48 y 53
. Vea el Manual de usuario para
conectar y configurar para funcionamiento DMX.
Conexión Art-
Net™
Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir
grandes cantidades de datos DMX512 sobre una red de gran tamaño. Art-
Net ™ utiliza la conexión EtherCon ® RJ 45. Hay un Manual Art-
Net™
disponible en www.chauvetpro.com. El diseño y copyright de Art-
Net™ es
de Artistic Licence Holdings Ltd.
Conexión Kling-
Net
Kling-Net es un protocolo de red que permite la configuración automática
de dispositivos de pantalla sobre Ethernet. Kling-Net utiliza la conexió
n
EtherCon ® RJ 45.Consulte el manual del software ArKaos MediaMaster™
para instrucciones detalladas sobre la instalación y programación de este
producto usando este protocolo.
Conexión
Maestro/Esclavo
El Nexus™ 4x4 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.

Nexus™ 4x4 GRR ES
14
Montaje
El Nexus™ 4x4 se puede montar en casi cualquier orientación siempre que
cada producto individual se asegure con los soportes de montaj
e. Los
cierres de la caja son solo para la alineación del producto y no soportan
peso. NO cuelgue el producto usando solo los cierres de la caja.
Diagrama
de Montaje
del Producto
Descripción del
Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función

ES Nexus™ 4x4 GRR
15
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
Auto Show
Auto 01~12
Show Speed
000~100
13 programas automáticos
Fade
Static
Fixture Color
R
7 colores preconfigurados
G
B
GB
RB
RG
RGB
Manual Color
R
000~255
Combina Rojo, Verde y Azul para generar
un color personalizado (0~100%)
G
B
Dimmer Mode
Off
Curva de atenuación
Dimmer 1~3
Back Lite
On
Define la cantidad de tiempo que la
iluminación de la pantalla está encendida
10S
20S
30S
Info
Fixture Hours
Muestra la cantidad de tiempo que se ha
usado el producto
Version
Muestra la versión de software instalada
IP Address
Muestra la dirección IP del producto
Device ID
Muestra el número ID del producto
DMX Address 001~512
Configura la dirección DMX de los
productos/Canal de inicio Art-Net™
DMX Channel
3Ch
Modo de 3 Canales
5Ch
Modo de 5 Canales
9Ch
Modo de 9 Canales
48Ch
Modo de 48 Canales
53Ch
Modo de 53 Canales
Master/Slave
Master
Selecciona el modo Maestro
Slave
Selecciona el modo Maestro/Esclavo
White
R
125~255
Define la temperatura de color usada
cuando los deslizadores RGB están al
100%
G
B
Fan Speed Auto
El producto determina la velocidad del
ventilador
High
La velocidad del ventilador se establece
al máximo
Temperature
Muestra la temperatura interna del
producto
Ethernet Protocol
Kling-Net
El producto usa protocolos Kling-Net
Art-Net
IP Mode
DHCP
El router proporciona la dirección IP
Static
Usa la dirección IP pre-configurada del
producto
Net 000~127
Para uso con consolas que utilizan Art-
Net™ 3
Subnet
00~15
Para usarse cuando se dan direcciones
Art-Net™
Universe

Nexus™ 4x4 GRR ES
16
Valores DMX
53 Ch
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000 ó255
0~100%
WW 1
Cuando los valores 011-020 en el CH. 53
están activados
2
Verde 1
000 ó255
0~100%
CW 1
Cuando los valores 011-020 en el CH. 53
están activados
3
Azul 1
000 ó255
0~100%
4
Rojo 2
000 ó255
0~100%
WW 2
Cuando los valores 011-020 en el CH. 53
están activados
5
Verde 2
000 ó255
0~100%
CW 2
Cuando los valores 011-020 en el CH. 53
están activados
6
Azul 2
000 ó255
0~100%
7
Rojo 3
000 ó255
0~100%
WW 3
Cuando los valores 011-020 en el CH. 53
están activados
8
Verde 3
000 ó255
0~100%
CW 3
Cuando los valores 011-020 en el CH. 53
están activados
9
Azul 3
000 ó255
0~100%
10
Rojo 4
000 ó255
0~100%
WW 4
Cuando los valores 011-020 en el CH. 53
están activados
11
Verde 4
000 ó255
0~100%
CW 4
Cuando los valores 011-020 en el CH. 53
están activados
12
Azul 4
000 ó255
0~100%
13
Rojo 5
000 ó255
0~100%
WW 5
Cuando los valores 011-020 en el CH. 53
están activados
14
Verde 5
000 ó255
0~100%
CW 5
Cuando los valores 011-020 en el CH. 53
están activados
15
Azul 5
000 ó255
0~100%
16
Rojo 6
000 ó255
0~100%
WW 6
Cuando los valores 011-020 en el CH. 53
están activados
17
Verde 6
000 ó255
0~100%
CW 6
Cuando los valores 011-020 en el CH. 53
están activados
18
Azul 6
000 ó255
0~100%
19
Rojo 7
000 ó255
0~100%
WW 7
Cuando los valores 011-020 en el CH. 53
están activados
20
Verde 7
000 ó255
0~100%
CW 7
Cuando los valores 011-020 en el CH. 53
están activados

ES Nexus™ 4x4 GRR
17
Valores DMX (Cont.)
53 Ch
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
21
Azul 7
000 ó255
0~100%
22
Rojo 8
000 ó255
0~100%
WW 8
Cuando los valores 011-020 en el CH. 53
están activados
23
Verde 8
000 ó255
0~100%
CW 8
Cuando los valores 011-020 en el CH. 53
están activados
24
Azul 8
000 ó255
0~100%
25
Rojo 9
000 ó255
0~100%
WW 9
Cuando los valores 011-020 en el CH. 53
están activados
26
Verde 9
000 ó255
0~100%
CW 9
Cuando los valores 011-020 en el CH. 53
están activados
27
Azul 9
000 ó255
0~100%
28
Rojo 10
000 ó255
0~100%
WW 10
Cuando los valores 011-020 en el CH. 53
están activados
29
Verde 10
000 ó255
0~100%
CW 10
Cuando los valores 011-020 en el CH. 53
están activados
30
Azul 10
000 ó255
0~100%
31
Rojo 11
000 ó255
0~100%
WW 11
Cuando los valores 011-020 en el CH. 53
están activados
32
Verde 11
000 ó255
0~100%
CW 11
Cuando los valores 011-020 en el CH. 53
están activados
33
Azul 11
000 ó255
0~100%
34
Rojo 12
000 ó255
0~100%
WW 12
Cuando los valores 011-020 en el CH. 53
están activados
35
Verde 12
000 ó255
0~100%
CW 12
Cuando los valores 011-020 en el CH. 53
están activados
36
Azul 12
000 ó255
0~100%
37
Rojo 13
000 ó255
0~100%
WW 13
Cuando los valores 011-020 en el CH. 53
están activados
38
Verde 13
000 ó255
0~100%
CW 13
Cuando los valores 011-020 en el CH. 53
están activados
39
Azul 13
000 ó255
0~100%
40
Rojo 14
000 ó255
0~100%
WW 14
Cuando los valores 011-020 en el CH. 53
están activados

Nexus™ 4x4 GRR ES
18
Valores DMX (Cont.)
53 Ch
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
41
Verde 14
000 ó255
0~100%
CW 14
Cuando los valores 011-020 en el CH. 53
están activados
42
Azul 14
000 ó255
0~100%
43
Rojo 15
000 ó255
0~100%
WW 15
Cuando los valores 011-020 en el CH. 53
están activados
44
Verde 15
000 ó255
0~100%
CW 15
Cuando los valores 011-020 en el CH. 53
están activados
45
Azul 15
000 ó255
0~100%
46
Rojo 16
000 ó255
0~100%
WW 16
Cuando los valores 011-020 en el CH. 53
están activados
47
Verde 16
000 ó255
0~100%
CW 16
Cuando los valores 011-020 en el CH. 53
están activados
48
Azul 16
000 ó255
0~100%
49 Programas
Automáticos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó190
191 ó210
211 ó230
231 ó255
Sin función
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
50
Velocidad
automática
000 ó255
Sólo cuando el CH. 49 tiene Auto 01~12
activado
51
Atenuador
000 ó255
0~100%
52 Estroboscopio
000 ó010
011 ó255
Sin función
0~20 Hz
53 Velocidad
Atenuador
000 ó010
011 ó020
021 ó030
031 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Modo WW/CW Encendido (mantener
durante 5 segundos)
Modo WW/CW Apagado (mantener
durante 5 segundos)
Sin función
Atenuador lineal
Curva de atenuación no-lineal 1 (la más
rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3 (la más
lenta)

ES Nexus™ 4x4 GRR
19
Valores DMX (Cont.)
48 Ch
Channel
Function
Value
Percent/Setting
1
Rojo 1
000 ó255
0~100%
2
Verde 1
000 ó255
0~100%
3
Azul 1
000 ó255
0~100%
4
Rojo 2
000 ó255
0~100%
5
Verde 2
000 ó255
0~100%
6
Azul 2
000 ó255
0~100%
7
Rojo 3
000 ó255
0~100%
8
Verde 3
000 ó255
0~100%
9
Azul 3
000 ó255
0~100%
10
Rojo 4
000 ó255
0~100%
11
Verde 4
000 ó255
0~100%
12
Azul 4
000 ó255
0~100%
13
Rojo 5
000 ó255
0~100%
14
Verde 5
000 ó255
0~100%
15
Azul 5
000 ó255
0~100%
16
Rojo 6
000 ó255
0~100%
17
Verde 6
000 ó255
0~100%
18
Azul 6
000 ó255
0~100%
19
Rojo 7
000 ó255
0~100%
20
Verde 7
000 ó255
0~100%
21
Azul 7
000 ó255
0~100%
22
Rojo 8
000 ó255
0~100%
23
Verde 8
000 ó255
0~100%
24
Azul 8
000 ó255
0~100%
25
Rojo 9
000 ó255
0~100%
26
Verde 9
000 ó255
0~100%
27
Azul 9
000 ó255
0~100%
28
Rojo 10
000 ó255
0~100%
29
Verde 10
000 ó255
0~100%
30
Azul 10
000 ó255
0~100%
31
Rojo 11
000 ó255
0~100%
32
Verde 11
000 ó255
0~100%
33
Azul 11
000 ó255
0~100%
34
Rojo 12
000 ó255
0~100%
35
Verde 12
000 ó255
0~100%
36
Azul 12
000 ó255
0~100%
37
Rojo 13
000 ó255
0~100%
38
Verde 13
000 ó255
0~100%
39
Azul 13
000 ó255
0~100%
40
Rojo 14
000 ó255
0~100%
41
Verde 14
000 ó255
0~100%
42
Azul 14
000 ó255
0~100%
43
Rojo 15
000 ó255
0~100%
44
Verde 15
000 ó255
0~100%
45
Azul 15
000 ó255
0~100%
46
Rojo 16
000 ó255
0~100%
47
Verde 16
000 ó255
0~100%
48
Azul 16
000 ó255
0~100%

Nexus™ 4x4 GRR ES
20
Valores DMX (Cont.)
9 CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0~100%
2
Rojo
000 ó255
0~100%
WW
Cuando los valores 011-020 en el CH. 9
están activados
3
Verde
000 ó255
0~100%
CW 1
Cuando los valores 011-020 en el CH. 9
están activados
4
Azul
000 ó255
0~100%
5 Estroboscopio
000 ó009
010 ó255
Sin función
0~20 Hz
6 Macro de color + Equilibrio de
blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R: 100% G: 100% B: 100% W: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
