Chauvet Nexus 2x2 Operator's manual

Quick Reference Guide
English EN
Español ES
Français FR

Nexus™ 2x2 QRG EN
2
About this
Guide
The Nexus™ 2x2 Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values
.
Download the User Manual from www.chauvetlighting.com for more
details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing may be hot when lights are
operating.
•Mount this product in a location with adequate ventilation, at least 20
in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT hang product using only the coffin locks.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•Nexus™ 2x2
•Power Input Cord
•
5 mm Allen Key
•Floor Bracket
•Warranty Card
•
Quick Reference Guide

EN Nexus™ 2x2 QRG
3
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100 to 240 VAC, 50/60 Hz.
Power Linking
You can link up to 15 Nexus™ 2x2 products at 120 VAC or
28 at 230 VAC. Never exceed this number. Power linking cords can be
purchased separately.
Power Linking
Diagram
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Replacing the
Fuse
1. Disconnect this product from power.
2. Using a flat-head screwdriver, unscrew the fuse holder cap from
the housing. (T2A 250V)
3. Remove blown fuse and replace with a good fuse of the same type
and rating.
4. Screw the fuse holder cap back in place and reconnect power.
DMX Linking
The Nexus™ 2x2 will work with a DMX controller using a regular DMX
serial connection. A DMX Primer is available from www.chauvetpro.com.
DMX Connection
The Nexus™ 2x2 uses a regular DMX data for its DMX personalities:
3, 5, 9, 12,and 17. See the User Manual to connect and
configure for DMX
operation.
Master/Slave
Connection
The Nexus™ 2x2 uses the DMX data connection for its Master/Slave
mode. See the User Manual to connect and configure for Master/Slave
operation.

Nexus™ 2x2 QRG EN
4
Art-Net™
Connection
Art-Net™ is an Ethernet protocol that uses TCP/IP to transfer large
amounts of DMX512 data over a large network. Art-Net™
uses the
Neutrik® etherCON® connection. An Art-Net™ protocol document
is
available from www.chauvetpro.com. Art-
Net™ is Designed by and
Copyright Artistic Licence Holdings Ltd.
Kling-Net
Connection
Kling-Net is a network protocol to allow auto configuration of display
devices over Ethernet. Kling-Net uses the Neutrik® etherCON®
connection.
Refer to the ArKaos MediaMaster™ software manual for
detailed instructions on programming this product using this protocol.

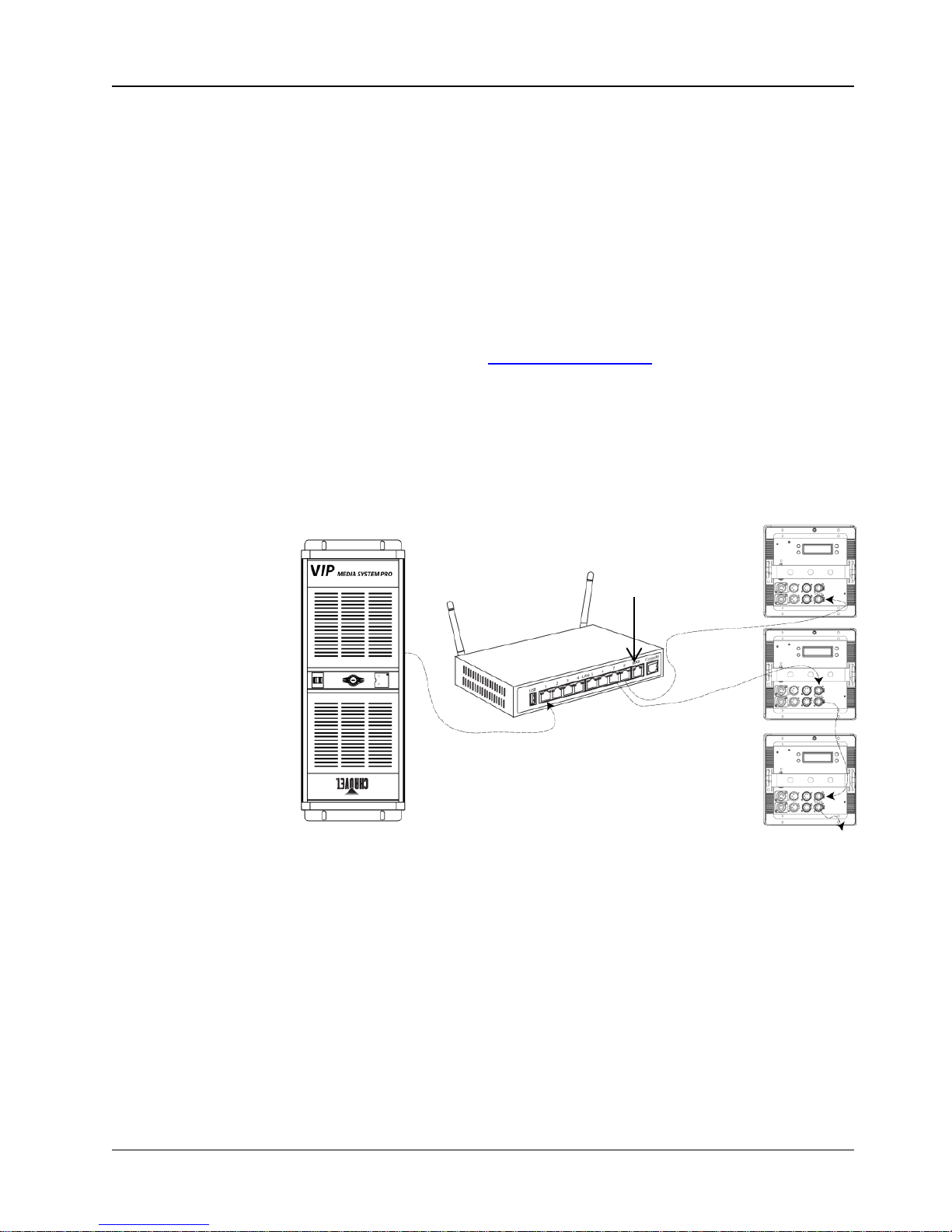

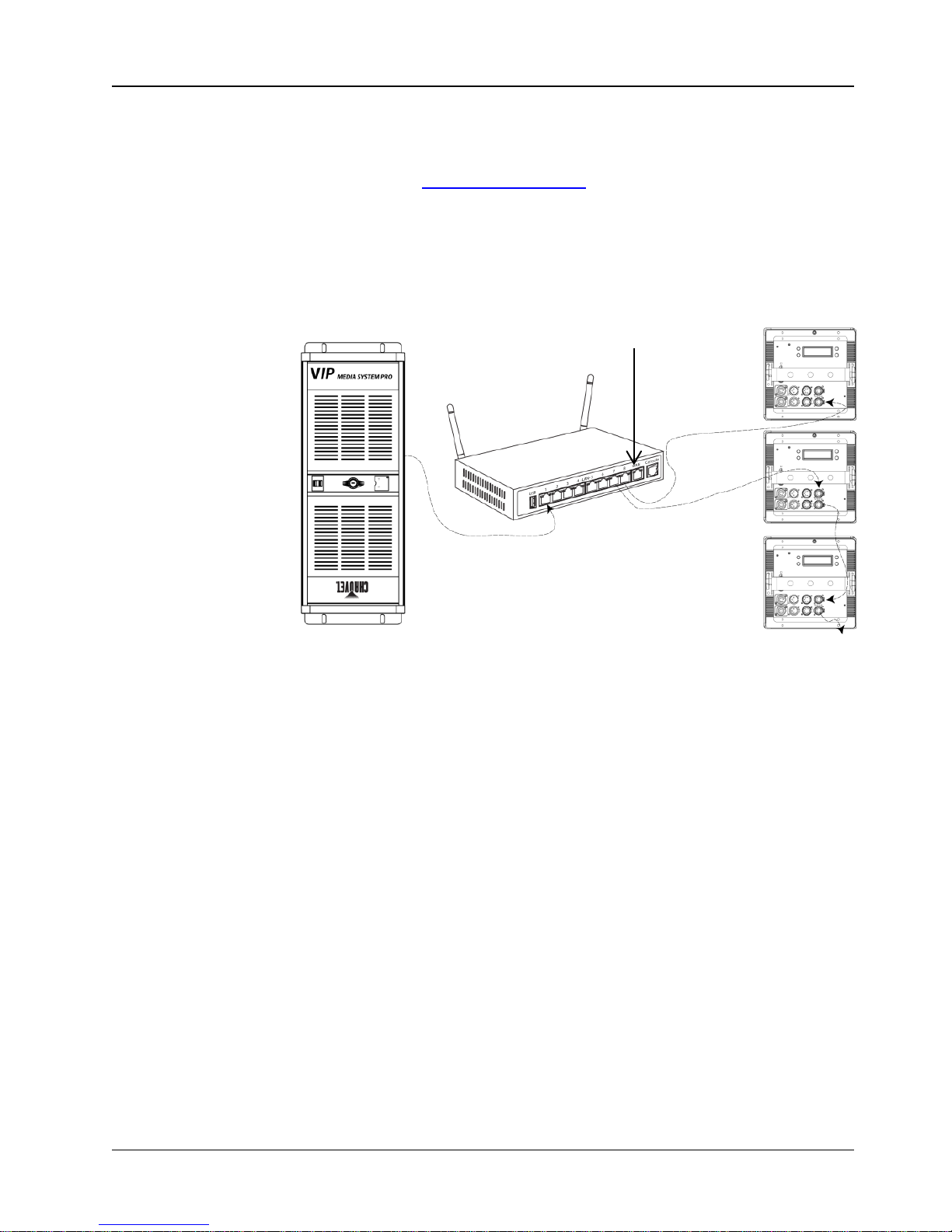

Art-Net™/Kling-
Net
Connection Diagram
Factory Reset
This procedure allows you to reset the product to its original factory
settings.
1. Unplug the Nexus™ 2x2 from power.
2. Press and hold the <MENU/ESC> and <ENTER> buttons
simultaneously while plugging the Nexus™ 2x2 back into power.
3. Release the <MENU/ESC> and <ENTER> buttons.
NOTE: Do not use WAN port!
Computer/Controller
(running Kling-Net
or Art-Net™ protocol)
Router
To other
Kling-Net or
Art-Net™
Devices

EN Nexus™ 2x2 QRG
5
Mounting
The Nexus™ 2x2 may be mounted in almost any orientation provided each
individual product is secured through the mounting bracket. The coffin
locks are for product alignment only and are not
weight bearing. DO NOT
hang product using only the coffin locks.
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU/ESC>
Scrolls through the main menu or exits from the current
menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Coffin Lock
Overhead Mounting
Floor Mounting

Nexus™ 2x2 QRG EN
6
Menu Options
Main Level
Programming Levels
Description
Auto Show
Auto 1~11
Show Speed
000~100
11 automatic programs
Fade
Cross-fading color scroll
Static
Fixture Color
R
7 preset colors
G
B
GB
RB
RG
RGB
Manual Color
R
000~255 Combine Red, Green, and Blue, to
generate a custom color (0~100%)
G
B
Dimmer Mode
Off
Dimming curve
Dimmer 1~3
Back Lite
On
Sets the amount of time control panel
backlight stays on
10S
20S
30S
Info
Fixture Hours
Shows the amount of time the product
has been in use
Version
Shows the software version installed
IP Address
Shows the products IP address
Device ID
Shows the products Kling-Net ID number
DMX Address 001~512
Sets products DMX Address/Art-Net™
start channel
DMX Channel
3Ch
3-Channel mode
5Ch
5-Channel mode
9Ch
9-Channel mode
12Ch
12-Channel mode
17Ch
17-Channel mode
Master/Slave
Master
Selects Master mode
Slave
Selects Slave mode
White
R
125~255
Defines the color temperature used when
RGB faders are at 100%
G
B
Fan Speed
Auto
Product determines fan speed
High
Fan speed is set to highest setting
Temperature
Shows the product internal temperature
Ethernet Settings Protocol
Kling-Net
Product uses Kling-Net protocols
Art-Net
IP Mode
DHCP
Router provides the IP address
Static
Uses the products pre-configured IP
address
Net 000~127
For use with consoles running
Art-Net™ 3
Subnet
00~15 For use when addressing Art-Net™
Universe

EN Nexus™ 2x2 QRG
7
DMX Values
17 Ch
Channel
Function
Value
Percent/Setting
1
Red 1
000 ó255
0~100%
WW 1
When values 011-020 in CH. 17 are
activated
2
Green 1
000 ó255
0~100%
CW 1
When values 011-020 in CH. 17 are
activated
3
Blue 1
000 ó255
0~100%
4
Red 2
000 ó255
0~100%
WW 2
When values 011-020 in CH. 17 are
activated
5
Green 2
000 ó255
0~100%
CW 2
When values 011-020 in CH. 17 are
activated
6
Blue 2
000 ó255
0~100%
7
Red 3
000 ó255
0~100%
WW 3
When values 011-020 in CH. 17 are
activated
8
Green 3
000 ó255
0~100%
CW 3
When values 011-020 in CH. 17 are
activated
9
Blue 3
000 ó255
0~100%
10
Red 4
000 ó255
0~100%
WW 4
When values 011-020 in CH. 17 are
activated
11
Green 4
000 ó255
0~100%
CW 4
When values 011-020 in CH. 17 are
activated
12
Blue 4
000 ó255
0~100%
13 Auto Programs
000
ó
010
011 ó029
030 ó048
049 ó067
068 ó086
087 ó104
105 ó123
124 ó142
162 ó161
180 ó179
199 ó198
199 ó217
218 ó236
237 ó255
No Function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Fade
Auto 1~11
14 Auto Speed 000 ó255
Only when values 011~255 in CH. 13
are activated
15
Dimmer
000 ó255
0~100%
16 Strobe
000 ó010
011 ó255
No Function
0~30 Hz

Nexus™ 2x2 QRG EN
8
DMX Values (Cont.)
17 Ch
(Cont.)
Channel
Function
Value
Percent/Setting
17 Dimmer Speed
000 ó010
011 ó020
021 ó030
031 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preset dimmer speed from display menu
WW/CW Mode On (hold for 5 sec.)
WW/CW Mode Off (hold for 5 sec.)
No Function
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3 (slowest)
12 Ch
Channel
Function
Value
Percent/Setting
1
Red 1
000 ó255
0~100%
2
Green 1
000 ó255
0~100%
3
Blue 1
000 ó255
0~100%
4
Red 2
000 ó255
0~100%
5
Green 2
000 ó255
0~100%
6
Blue 2
000 ó255
0~100%
7
Red 3
000 ó255
0~100%
8
Green 3
000 ó255
0~100%
9
Blue 3
000 ó255
0~100%
10
Red 4
000 ó255
0~100%
11
Green 4
000 ó255
0~100%
12
Blue 4
000 ó255
0~100%
9 CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
WW
When values 011-020 in CH. 9 are activated
3
Green
000 ó255
0~100%
CW 1
When values 011-020 in CH. 9 are activated
4
Blue
000 ó255
0~100%
5 Strobe
000 ó009
010 ó255
No Function
0~30 Hz
6 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No Function
R: 100% G: 0~100% B: 0
R: 100%~0G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100%G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0G: 100%~0 B: 100%
R: 100% G: 100% B: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11

EN Nexus™ 2x2 QRG
9
DMX Values (Cont.)
9 CH
(Cont.)
Channel
Function
Value
Percent/Setting
7 Auto Programs
000 ó010
011 ó029
030 ó048
049 ó067
068 ó086
087 ó104
105 ó123
124 ó142
162 ó161
180 ó179
199 ó198
199 ó217
218 ó236
237
ó
255
No Function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Fade
Auto 1~11
8 Auto Speed 000 ó255
Only when values 011~255 in CH. 7are
activated
9 Dimmer Speed
000 ó010
011 ó020
021 ó030
031 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preset dimmer speed from display menu
WW/CW Mode On (hold for 5 sec.)
WW/CW Mode Off (hold for 5 sec.)
No Function
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3 (slowest)
5 CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
3
Green
000 ó255
0~100%
4
Blue
000 ó255
0~100%
5
Strobe
000 ó010
011 ó255
No Function
0~30 Hz
3 CH
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0~100%
2
Green
000 ó255
0~100%
3
Blue
000 ó255
0~100%

Nexus™ 2x2 GRR ES
10
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Nexus™ 2x2 contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto puede estar caliente cuando
las luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO cuelgue el producto usando solo los cierres de la caja.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o
humedad puedan afectarlo.
•NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104 ºF (40 ºC). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto. Visite
www.chauvetlighting.com para información de contacto.
Qué va
Incluido
•Nexus™ 2x2
•Cable de alimentación
•
Llave Allen de 5 mm
•Soporte de Suelo
•Tarjeta de garantía
•
Guía de Referencia Rápida

ES Nexus™ 2x2 GRR
11
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de
100~240 VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 15 productos NEXUS™ 2X2 a 120 VCA, u
28
a 230 VCA. Los cables de alimentación en cadena se pueden adquirir
por separado.
Diagrama
de
Alimentación en
Cadena
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del Tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Sustitución del
Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella Nº2 desatornille la tapa del
portafusibles. (T2A 250V)
3.
Quite el fusible fundido del portafusibles y sustitúyalo con otro del
mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de
nuevo la alimentación.
Enlace DMX
El Nexus™ 2x2 funcionará con un controlador DMX usando una conexión
serie DMX normal. Hay un Manual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El Nexus™ 2x2 usa una conexión de datos DMX normal para sus
personalidades DMX: 3, 5, 9, 12, y 17
. Vea el Manual de usuario para
conectar y configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El Nexus™ 2x2 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.

Nexus™ 2x2 GRR ES
12
Factory
Restablecer
Este procedimiento le permite restablecer el producto a su configuración
original de fábrica.
1. Desenchufe el Nexus ™ 2x2 del poder.
2. Mantenga pulsado los botones <MENU/ESC> y <ENTER>
simultáneamente mientras plugging el Nexus ™ nuevo 2x2 en el
poder.
3. Suelte los botones <ENTER> y<MENU/ESC>.
Conexión Art-
Net™
Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir
grandes cantidades de datos DMX512 sobre una red de gran tamaño. Art
-
Net ™ utiliza la conexión Neutrik® etherCON®
RJ 45. Hay un Manual
Art-Net™ disponible en www.chauvetpro.com.
El diseño y copyright de
Art-Net™ es de Artistic Licence Holdings Ltd.
Conexión Kling-
Net
Kling-Net es un protocolo de red que permite la configuración automática
de dispositivos de pantalla sobre Ethernet. Kling-
Net utiliza la conexión
Neutrik® etherCON® RJ 45.
Consulte el manual del software ArKaos
MediaMaster™ para instrucciones detalladas sobre la instalación y
programación de este producto usando este protocolo.
Conexión Art-
Net™/
Kling-Net
No utilizar el
puerto WAN!
Computer/Controller
(que se ejecuta Kling-Net
o protocolo Art-Net™)
Router
Para otros
dispositivos
Kling-Net y
Art-Net ™

ES Nexus™ 2x2 GRR
13
Montaje
El Nexus™ 2x2 se puede montar en casi cualquier orientación siempre que
cada producto individual se asegure con los soportes de montaje. Los
cierres de la caja son solo para la alineación del producto y no soportan
peso. NO cuelgue el producto usando solo los cierres de la caja.
Diagrama
de Montaje
del Producto
Descripción del
Panel de
Control
Botón
Función
<MENU/ESC>
Se desplaza por el menú principal o sale del menú o
función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
bloqueo ataúd
Montaje Elevado
Montaje en Suelo

Nexus™ 2x2 GRR ES
14
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
Auto Show
Auto 1~11
Show Speed
000~100
11 programas automáticos
Fade
Desplazamiento de color Cross-fading
Static
Fixture Color
R
7 colores preconfigurados
G
B
GB
RB
RG
RGB
Manual Color
R
000~255 Combina Rojo, Verde y Azul para
generar un color personalizado (0~100%)
G
B
Dimmer Mode
Off
Curva de atenuación
Dimmer 1~3
Back Lite
On
Define la cantidad de tiempo que la
iluminación de la pantalla está encendida
10S
20S
30S
Info
Fixture Hours
Muestra la cantidad de tiempo que se ha
usado el producto
Version
Muestra la versión de software instalada
IP Address
Muestra la dirección IP del producto
Device ID
Muestra el número ID del producto
Kling-Net
DMX Address 001~512
Configura la dirección DMX de los
productos/Canal de inicio Art-Net™
DMX Channel
3Ch
Modo de 3 Canales
5Ch
Modo de 5 Canales
9Ch
Modo de 9 Canales
12Ch
Modo de 12 Canales
17Ch
Modo de 17 Canales
Master/Slave
Master
Selecciona el modo Maestro
Slave
Selecciona el modo Maestro/Esclavo
White
R
125~255
Define la temperatura de color usada
cuando los deslizadores RGB están al
100%
G
B
Fan Speed Auto
El producto determina la velocidad del
ventilador
High
La velocidad del ventilador se establece
al máximo
Temperature
Muestra la temperatura interna del
producto
Ethernet Settings Protocol
Kling-Net
El producto usa protocolos Kling-Net
Art-Net
IP Mode
DHCP
El router proporciona la dirección IP
Static
Usa la dirección IP pre-configurada del
producto
Net 000~127
Para uso con consolas que utilizan Art-
Net™ 3
Subnet
00~15
Para usarse cuando se dan direcciones
Art-Net™
Universe

ES Nexus™ 2x2 GRR
15
Valores DMX
17 Ch
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000 ó255
0~100%
WW 1
Cuando los valores 011-020 en el
CH. 17 están activados
2
Verde 1
000 ó255
0~100%
CW 1
Cuando los valores 011-020 en el
CH. 17 están activados
3
Azul 1
000 ó255
0~100%
4
Rojo 2
000 ó255
0~100%
WW 2
Cuando los valores 011-020 en el
CH. 17 están activados
5
Verde 2
000 ó255
0~100%
CW 2
Cuando los valores 011-020 en el
CH. 17 están activados
6
Azul 2
000 ó255
0~100%
7
Rojo 3
000 ó255
0~100%
WW 3
Cuando los valores 011-020 en el
CH. 17 están activados
8
Verde 3
000 ó255
0~100%
CW 3
Cuando los valores 011-020 en el
CH. 17 están activados
9
Azul 3
000 ó255
0~100%
10
Rojo 4
000 ó255
0~100%
WW 4
Cuando los valores 011-020 en el
CH. 17 están activados
11
Verde 4
000 ó255
0~100%
CW 4
Cuando los valores 011-020 en el
CH. 17 están activados
12
Azul 4
000 ó255
0~100%

Nexus™ 2x2 GRR ES
16
Valores DMX (Cont.)
17 Ch
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
13 Programas
Automáticos
000 ó010
011 ó029
030 ó048
049 ó067
068 ó086
087 ó104
105 ó123
124 ó142
162 ó161
180 ó179
199 ó198
199 ó217
218 ó236
237
ó
255
Sin función
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Fade
Auto 1~11
14
Velocidad
automática
000 ó255
Sólo cuando los valores de
011~255 en CH. 13 activado
15
Atenuador
000 ó255
0~100%
16 Estroboscopio
000 ó010
011 ó255
Sin función
0~30 Hz
17 Velocidad
Atenuador
000 ó010
011 ó020
021 ó030
031 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Modo WW/CW Encendido
(mantener durante 5 segundos)
Modo WW/CW Apagado
(mantener durante 5 segundos)
Sin función
Atenuador lineal
Curva de atenuación no-lineal 1
(la más rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3
(la más lenta)
12 Ch
Channel
Function
Value
Percent/Setting
1
Rojo 1
000 ó255
0~100%
2
Verde 1
000 ó255
0~100%
3
Azul 1
000 ó255
0~100%
4
Rojo 2
000 ó255
0~100%
5
Verde 2
000 ó255
0~100%
6
Azul 2
000 ó255
0~100%
7
Rojo 3
000 ó255
0~100%
8
Verde 3
000 ó255
0~100%
9
Azul 3
000 ó255
0~100%
10
Rojo 4
000 ó255
0~100%
11
Verde 4
000 ó255
0~100%
12
Azul 4
000 ó255
0~100%

ES Nexus™ 2x2 GRR
17
Valores DMX (Cont.)
9 CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0~100%
2
Rojo
000 ó255
0~100%
WW
Cuando los valores 011-020 en el CH. 9
están activados
3
Verde
000 ó255
0~100%
CW 1
Cuando los valores 011-020 en el CH. 9
están activados
4
Azul
000 ó255
0~100%
5 Estroboscopio
000 ó009
010 ó255
Sin función
0~30 Hz
6 Macro de color + Equilibrio de
blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% V: 0~100% A: 0
R: 100%~0V: 100% A: 0
R: 0 V: 100% A: 0~100%
R: 0 V: 100%~0 A: 100%
R: 0~100%V: 0 A: 100%
R: 100% V: 0 A: 100%~0
R: 100% V: 0~100% A: 0~100%
R: 100%~0V: 100%~0 A: 100%
R: 100% V: 100% A: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11

Nexus™ 2x2 GRR ES
18
Valores DMX (Cont.)
9 CH
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
7 Programas
Automáticos
000 ó010
011 ó029
030 ó048
049 ó067
068 ó086
087 ó104
105 ó123
124 ó142
162 ó161
180 ó179
199 ó198
199 ó217
218 ó236
237
ó
255
Sin función
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Fade
Auto 1~11
8
Velocidad
automática
000 ó255
Sólo cuando los valores de
011~255 en CH. 7 activado
9 Velocidad
Atenuador
000 ó010
011 ó020
021 ó030
031 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Modo WW/CW Encendido
(mantener durante 5 segundos)
Modo WW/CW Apagado
(mantener durante 5 segundos)
Sin función
Atenuador lineal
Curva de atenuación no-lineal 1
(la más rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3
(la más lenta)
5 CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0~100%
2
Rojo
000 ó255
0~100%
3
Verde
000 ó255
0~100%
4
Azul
000 ó255
0~100%
5
Estroboscopio
000 ó010
011 ó255
Sin función
0~30 Hz
3 CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0~100%
2
Verde
000 ó255
0~100%
3
Azul
000 ó255
0~100%

FR Nexus™ 2x2 MdR
19
À Propos de ce
Manuel
Le Manuel de Référence NEXUS™ 2X2 Quick Reference Guide (MdR)
reprend des informations de base sur ce produit notamment en matière de
connexions, montage, options de menu et valeurs DMX. Téléchargez le
manuel d'utilisation sur www.chauvetlighting.com
pour de plus amples
informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Consignes de
Sécurité
•N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du
produit lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•Ne suspendez PAS l'unité UNIQUEMENT par les fermetures
papillons.
•N’utilisez PAS cet appareil en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en
affecter le fonctionnement.
•N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez ce produit NI à un gradateur NI à un rhéostat.
•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à
la terre.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par cet appareil est de
104 °F (40 °C). Ne le faites pas fonctionner à des températures plus
élevées.
Contact
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•Un Nexus™ 2x2
•Un cordon d’alimentation
•Une clé Allen de 5 mm
•Support de plancher
•Une fiche de garantie
•Un manuel de référence

Nexus™ 2x2 MdR FR
20
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
Électrique
Vous pouvez connecter jusqu’à 15 NEXUS™ 2X2 à 120 VCA ou
28
unités à 230 VCA Vous pouvez vous procurer séparément des cordons
d'alimentation.
Schéma de
Connexion Électrique
Prise CA
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la Vis
Conducteur CA
Noir
Marron
Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Remplacement
du Fusible
1. Débranchez l'appareil de la prise.
2.
À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du
porte-fusible. (T2A 250V)
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.
Raccordement
DMX
Le Nexus™ 2x2 fonctionnera avec un jeu d'orgues DMX en utilisant une
connexion en série DMX traditionnelle ou un connecteur
Neutrik®
etherCON®
RJ 45. Une introduction au DMX est à votre disposition sur
www.chauvetpro.com.
Connexion DMX
Le Nexus™ 2x2 utilisera une connexion de données DMX traditionnelle ou
un connecteur Neutrik® etherCON®
pour ses personnalités DMX:
3, 5, 9, 12, et 17.
Consultez le manuel d’utilisation pour connecter et
configurer le fonctionnement en DMX.
Connexion
Maître/E
sclave
Le Nexus™ 2x2 utilise une connexion de données DMX pour son mode
maître/esclave. Consultez le manuel d’utilisation pour connecter et
configurer le fonctionnement en maître/esclave.
