clage E-mini MCX Series User manual

11.15
Gebrauchs- und Montageanleitung
Operating and installation instructions
E-Kleindurchlauferhitzer
MCX 3..7
E-mini instant water heater
MCX 3..7
ru > 2
en > 2

MCX3..7 SMARTRONIC®
2
Inhalt Contents
1. Übersichtsdarstellung......................... 3
2. Umwelt und Recycling ........................ 4
3. Sicherheitshinweise .......................... 5
4. Gerätebeschreibung.......................... 7
5. Technische Daten ............................ 9
6. Installationsbeispiele ........................ 10
Drucklose (offene) Installation
mit Armatur für drucklose Warmwassergeräte..... 10
Druckfeste (geschlossene) Installation mit Armatur für
druckfeste Geräte........................... 11
7. Montagehinweise .......................... 12
8. Flexible Verbindungsschläuche................. 13
9. Montage und Wasseranschluss ................ 15
Abnehmen des Gerätes aus dem Wandhalter ..... 16
10. Elektroanschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . 17
11. Entlüften ................................ 18
12. Inbetriebnahme ........................... 19
13. Typenschild-Blende......................... 20
14. Einstellung der Wassermenge. . . . . . . . . . . . . . . . . 22
15. Gebrauch ................................ 23
Temperatur einstellen........................ 23
Tasten- und Temperatursperre ................. 23
16. LED-Standby de-/aktivieren.................. 24
17. Reinigung und Pflege....................... 25
18. Selbsthilfe bei Problemen und Kundendienst ..... 25
1. Overview .................................. 3
2. Environment and Recycling .................... 4
3. Safety notes ................................ 5
4. Description of appliance....................... 7
5. Technical specifications ....................... 9
6. Typical installations ......................... 10
Vented installation with specialopenoutlettap ... 10
Unvented installation (closed outlet) with tap for
pressurised appliances....................... 11
7. The following must be observed................ 12
8. Flexible connecting hoses .................... 13
9. Installing the appliance ...................... 15
Removing the appliance from the wall bracket .... 16
10. Electrical connection ....................... 17
11. Purging. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
12. Commissioning............................ 19
13. Rating plate cover ......................... 20
14. Adjusting the water flow .................... 22
15. How to use............................... 23
Temperature setting......................... 23
Key lock and temperature lock................. 23
16. Deactivate / Activate LED-Standby ............. 24
17. Cleaning and Maintenance .................. 25
18. Troubleshooting and Service.................. 27
Vor Installation
und Benutzung des
Gerätes lesen Sie
bitte sorgfältig diese
Gebrauchsanweisung!
Read these operating
instructions carefully
before installing and
using the heater!

3
CLAGE
1
3
8
7
6
5
9
4
2
Pos. Bezeichnung
1 Wassermengen-Justierschraube
2 Haube mit Bedienfeld
3 Heizkartusche
4Sicherheitstemperaturbegrenzer (STB)
5 Filtersieb
6 Wasseranschlussstücke
7 Wandhalter
8 Erdungssicherungsklammer
9 Kabeldurchführungstülle
Pos. Description
1 Adjusting screw for water flow rate
2 Hood with control panel
3 Heating cartridge
4 Safety temperature limiter
5 Filter
6 Water connector
7 Wall bracket
8 Safety earthing terminal
9 Cable grommet
1. Übersichtsdarstellung 1. Overview
Bei Ersatzteilbestellungen stets Gerätetyp
und Seriennummer angeben!
When ordering spare parts, please always
specify the appliance model and serial
number.

MCX3..7 SMARTRONIC®
4
2. Umwelt und Recycling 2. Environment and Recycling
Ihr Produkt wurde aus hochwertigen, wie-
derverwendbaren Materialien und Kompo-
nenten hergestellt. Beachten Sie bei einer
Entsorgung, dass elektrische Geräte am
Ende ihrer Lebensdauer vom Hausmüll
getrennt entsorgt werden müssen. Bringen
Sie dieses Gerät daher zu einer der kommu-
nalen Sammelstellen, die Elektronikschrott
entgegennehmen. Diese ordnungsgemä-
ße Entsorgung dient dem Umweltschutz
und verhindert mögliche schädliche
Auswirkungen auf Mensch und Umwelt, die
sich aus einer unsachgemäßen Handhabung
der Geräte am Ende ihrer Lebensdauer
ergeben könnten. Genauere Informa-
tionen zur nächstgelegenen Sammelstelle
bzw. Recyclinghof erhalten Sie bei Ihrer
Gemeindeverwaltung.
Geschäftskunden: Wenn Sie elektronische
Geräte entsorgen möchten, treten Sie bitte
mit Ihrem Händler oder Lieferanten in
Kontakt. Diese halten weitere Informationen
für Sie bereit.
Your product was manufactured from high-
quality, reusable materials and components.
Please respect in case of discarding that
electrical devices should be disposed of sepa-
rately from household waste at the end of
their service life. Therefore, please take this
device to a municipal collection point that
accepts electronic scrap. Disposing it correctly
will support environmental protection and
will prevent any potential negative effects
on human beings and the environment that
could arise from inappropriate handling of
these devices at the end of their service life.
Please contact your local authority for further
details of your nearest designated collection
point or recycling site.
Business customers: If you wish to discard
electronic equipment, please contact your
dealer or supplier for further information.

5
CLAGE
3. Sicherheitshinweise 3. Safety notes
• Benutzen Sie das Gerät nur, nach-
dem es korrekt installiert wurde
und wenn es sich in technisch ein-
wandfreiem Zustand befindet.
• Öffnen Sie niemals das Gerät, ohne
vorher die Stromzufuhr zum Gerät
dauerhaft unterbrochen zu haben.
• Nehmen Sie am Gerät oder an
den Elektro- und Wasserleitungen
keine technischen Änderungen vor.
• Das Gerät muss geerdet werden.
• Beachten Sie, dass Wassertempe-
raturen über ca. 43°C, besonders
von Kindern, als heiß empfunden
werden und ein Verbrennungs-
gefühl hervorrufen können.
Bedenken Sie, dass nach längerer
Durchlaufzeit auch die Armaturen
entsprechend heiß werden.
• Das Gerät ist nur für den Haus-
• Do not use the appliance until it
has been correctly installed and
unless it is in perfect working
order.
• Do not remove the front cover
under any circumstances before
switching off the mains electrical
supply to the unit.
• Never make technical modifica-
tions, either to the appliance itself
or the electrical leads and water
pipes.
• The appliance must be earthed at
all times.
• Pay attention to the fact that water
temperatures in excess of approx.
43°C are perceived as hot, espe-
cially by children, and may cause a
feeling of burning. Please note that
the fittings and taps may be very
Lesen Sie diese Anleitung bis zur letzten
Seite sorgfältig durch, bevor Sie das Gerät
installieren oder benutzen! Bewahren Sie
diese Anleitung für spätere Verwendung
zusammen mit dem Gerät auf!
Montageanleitungen richten sich an den
Fachmann, der für die Installation des
Gerätes verantwortlich ist. Gebrauchs-
anleitungen sind für den Endanwender
bestimmt. Die dem Gerät beigefügten
Anleitungen entsprechen dem technischen
Stand des Gerätes.
Die jeweils aktuelle Ausgabe dieser
Anleitung ist online verfügbar unter: www.
clage.de/downloads
Please read these instructions carefully
before installing or using the appliance!
Keep the instructions handy with the
appliance for future use!
Instruction manuals are intended for the
specialist who is responsible for the instal-
lation of the appliance. Operation manuals
are for the end user. The provided manuals
correspond to the technical specifications of
the appliance.
The latest version of the instructions can be
found online at www.clage.com.

MCX3..7 SMARTRONIC®
6
3. Sicherheitshinweise 3. Safety notes
gebrauch und ähnliche Zwecke
innerhalb geschlossener Räume
geeignet und darf nur zum
Erwärmen von Trinkwasser ver-
wendet werden.
• Das Gerät darf niemals Frost aus-
gesetzt werden.
• Die auf dem Typenschild angege-
benen Werte müssen eingehalten
werden.
• Im Störungsfall schalten Sie
sofort die Sicherungen aus. Bei
einer Undichtigkeit am Gerät
schließen Sie sofort die Wasser-
zuleitung. Lassen Sie die Störung
nur vom Werkskundendienst
oder einem anerkannten
Fachhandwerksbetrieb beheben.
• Dieses Gerät kann von Kindern ab
8Jahren und darüber sowie von
Personen mit verringerten physi-
schen, sensorischen oder menta-
len Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt wer-
den, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen. Kinder dür-
fen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung
dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt wer-
den.
hot when the appliance has been
in use for some time.
• The appliance is only suitable for
domestic use and similar applica-
tions inside closed rooms, and
must only be used to heat incom-
ing water from the mains supply.
• The appliance must never be
exposed to frost.
• The values stated on the rating
plate must be observed.
• In case of malfunction, disconnect
the fuses immediately. In case of
leaks, cut off the mains water sup-
ply instantly. Repairs must only be
carried out by the customer service
department or an authorised pro-
fessional.
• This appliance can be used by
children aged 8years and above
and persons with reduced physical,
sensory or mental capabilities or
lack of experience and knowledge
if they have been given supervi-
sion or instruction concerning use
of the appliance in a safe way and
understand the hazards involved.
Children shall not play with the
appliance. Cleaning and user main-
tenance shall not be performed by
children without supervision.

7
CLAGE

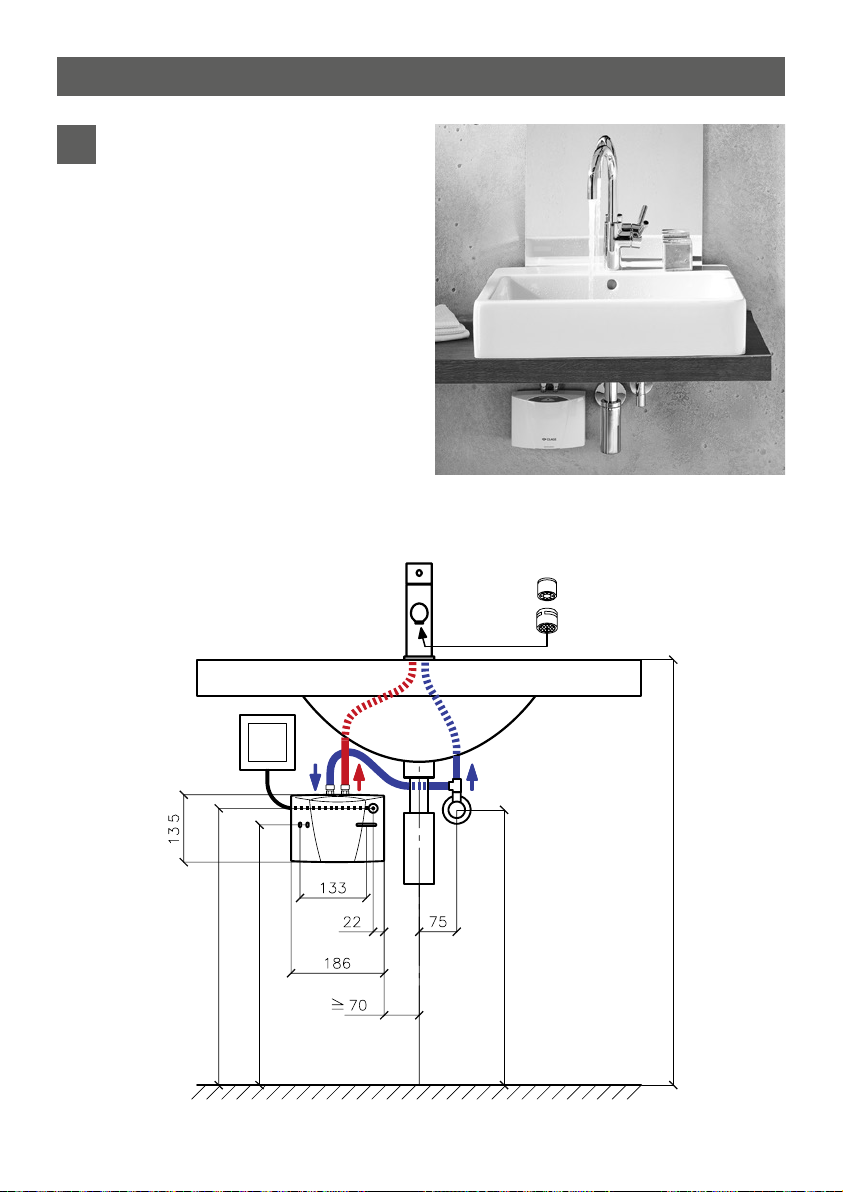

4. Gerätebeschreibung 4. Description of appliance
1
Dieser Klein-Durchlauferhitzer (Abb.1) ist zur
sparsamen Warmwasserversorgung einer
einzelnen Zapfstelle, insbesondere Hand-
waschbecken vorgesehen und kann an einer
Sanitäramatur installiert werden.
Durch Öffnen des Warmwasserventiles der
Armatur schaltet der Durchlauferhitzer bei
Überschreiten der Einschaltwassermenge
automatisch ein und erwärmt das Wasser
während es durch das Gerät strömt.
Das Gerät ist werksseitig auf die zum
Händewaschen ideale Auslauftemperatur
von ca. 38°C voreingestellt. Wenn diese
Temperatur erreicht wird, reduziert die
Elektronik die Leistung automatisch, um
die Auslauftemperatur nicht zu überschrei-
ten. Aufgrund dieser zum Händewaschen
bedarfsgerechten Temperaturregelung
sollte im täglichen Gebrauch nur das
Warmwasserventil der Armatur geöff-
net werden. Am Bedienfeld können die
Temperaturen 35°C (ECO), 38°C (COMFORT)
und 45°C (MAX) gewählt werden. Für eine
niedrigere Auslauftemperatur kann kaltes
Wasser zugemischt werden.
This instantaneous water heater (fig. 1) is
intended to provide economical heating of
water sufficient for a single outlet i.e. kitchen
sink or wash basin and can be installed with
a sanitary water fitting.
When the hot-water tap is opened, the
heater switches itself on automatically when
the minimum water flow rate is exceeded
and heats the water as it passes through the
appliance.
The heater is pre-set in the factory to an out-
let temperature of about 38 °C, which is ideal
for washing your hands. When this tem-
perature is reached, the electronic regulator
reduces the power in order to ensure that
the outlet temperature does not exceed this
value. This automatic temperature regulation
means that it is only necessary to open the
hot water tap to obtain water at a constant,
safe temperature for washing hands. On the
control panel, the temperatures 35°C (ECO),
38°C (COMFORT) and 45°C (MAX) can be
selected. Cold water may be added if a lower
temperature is required.

MCX3..7 SMARTRONIC®
8
2
Bei zu geringer Durchflussmenge, zu nied-
rigem Fließdruck oder beim Schließen des
Warmwasserventiles der Armatur, schaltet
das Gerät automatisch ab. Für eine optimale
Wasserdarbietung ist unbedingt der in der
Verpackung mitgelieferte Spezial-Strahlregler
zu verwenden. Dieser wird in den Auslauf
der Armatur eingesetzt und passt in jede
Standardhülse M22/24.
Die maximal mögliche Auslauftemperatur
ist bestimmt durch die Zulauftemperatur,
die Wassermenge und die Leistung des
Durchlauferhitzers (siehe Grafik). Die
Voreinstellung der Durchflussmenge
kann verändert werden (»Einstellung der
Wassermenge«, 22).
If the flow rate is too low, if the flow pressure
is too low, or if the warm-water tap is closed,
the appliance switches itself off automati-
cally. For an optimum flow of water, always
fit the special jet regulator enclosed with the
appliance. This regulator is inserted into the
thread on the end of the tap and fits into any
standard sleeve size M22/24.
The maximum possible outlet temperature is
determined by the temperature of the incom-
ing water, the rate of flow and the heating
power of the heater (see diagram). The flow
rate can be preset (»Adjusting the water
flow«, 22).
4. Gerätebeschreibung 4. Description of appliance
Max. Temperaturerhöhung t1–t2in Kelvin
max. temperature increase t1–t2in Kelvin
40
∆t
[K]
30
25
20
10
1,0 1,5 2,0 2,5 3,0 3,5 4,0
V [l/min]
3,5 kW 4,4 kW 5,7 kW 6,5 kW
Warmwasserleistung
Hot water flow

9
CLAGE
5. Technische Daten 5. Technical specifications
Typ MCX 3 MCX 4 MCX 6 MCX 6-220 MCX 7 Type Artikel-Nummer 15003 15004 15006 15005 15007 Art. No.
Nenninhalt Liter 0,2 0,2 0,2 0,2 0,2 liter Capacity
Nennüberdruck MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) MPa (bar) Nominal pressure
Heizsystem Blankwiderstand / IES system bare resistance element Heating system
Einsatzbereich: erforderlicher Wasserwiderstand bei 15°C in Ωcm ≥ 1100 ≥ 800 ≥ 800 ≥ 800 ≥ 1100 Required water resistance
at 15°C in Ω cm
Nennspannung 1~ / N / PE 220–240V AC 1~ / N / PE
220V AC
2~/PE
400V AC Electric supply
Nennleistung 3,5 kW 4,4 kW 5,7 kW 6,0 kW 6,5 kW Nominal power rating
Nennstrom 15 A 19 A 25 A 27 A 16 A Nominal current
Temperaturbereich einstellbar 35°C – 38°C – 45°C Temperature choice Werkseinstellung Auslauftemperatur
ca. 38°C 38°C 38°C 38 °C 38 °C Factory temperature setting
Maximale Einlauftemperatur 70 °C 70 °C 70 °C 70 °C 70 °C Maximum inlet temperature
Werkseinstellung Durchflussmenge
bei 3bar Fließdruck 2,0 l/min 2,5 l/min 3,3 l/min 4,5 l/min 3,7 l/min Factory flow setting at 3 bar
Maximale Temperaturerhöhung
bei Nennleistung und einem Durchfluss von… 1)
2,0 l/min 25 K 31 K 41 K 43 K 46 K 2.0 l/min Maximum temperature
increase at rated power
and a flow rate of…
1)
2,5 l/min 20 K 25 K 33 K 34 K 37 K 2.5 l/min 3,0 l/min 17 K 21 K 27 K 29 K 31 K 3.0 l/min 3,5 l/min 14 K 18 K 23 K 24 K 26 K 3.5 l/min 4,0 l/min 12 K 16 K 20 K 21 K 23 K 4.0 l/min
Einschaltwassermenge l/min 1,2 1,5 1,5 1,5 1,5 Required l/min to switch on Ausschaltwassermenge l/min 1,0 1,3 1,3 1,3 1,3 Required l/min to switch off Min. erforderlicher Leiterquerschnitt 2) mm21,5 2,5 4,0 4,0 1,5 mm2Min. required cable size 2) Gewicht mit Wasserfüllung ca. / approx. 1,5 kg Weight filled with water Abmessungen (H × B × T) 13,5 × 18,6 × 8,7 cm Dimensions (H × W × D)
Schutzklasse nach VDE 1 Protection class acc. to VDE Schutzart nach VDE IP 25 Type of protection according to VDE
1) Temperaturerhöhung (Kelvin) + Kaltwassertemperatur (°C) =
maximale Warmwassertemperatur (°C) ≤ 70 °C
2) Maximaler Kabelquerschnitt 4mm2
1) Temperature rise (Kelvin) + cold-water temperature =
maximum hot-water temperature (°C) ≤ 70 °C
2) The cable size must not exceed 4mm2

MCX3..7 SMARTRONIC®
10
Spezial-Strahlregler einsetzen:
Fit jet regulator:
MCX3/4: CSP3
MCX6/7: CSP 6
Maßangaben in mm Dimensions in mm
Drucklose (offene) Installation
mit Armatur für drucklose
Warmwassergeräte
Vented installation with
specialopenoutlettap
6. Installationsbeispiele 6. Typical installations
3
Eckventil Abgang G3/8“
Angle valve G3/8“
Elektroanschluss mit Netzleitung
(ggf. kürzen)
Electrical connection with mains
power cable (shorten if neces-
sary)
Eckventil ca. 550
Angle valve approx. 550
Waschbeckenoberkante ca. 850
Top edge of wash basin approx.. 850
Befestigung ca. 520
Axis wall bracket approx. 520
Kabeleingang ca. 553 Cable entry approx. 553

11
CLAGE
Druckfeste (geschlossene)
Installation mit Armatur für
druckfeste Geräte
Unvented installation
(closed outlet) with tap for
pressurised appliances
6. Installationsbeispiele 6. Typical installations
4
Spezial-Strahlregler einsetzen:
Fit jet regulator:
MCX3/4: CSP 3
MCX6/7: CSP 6
Elektroanschluss mit Netzleitung
(ggf. kürzen)
Electrical connection with mains
power cable (shorten if neces-
sary)
Eckventil ca. 550
Angle valve approx. 550
Waschbeckenoberkante ca. 850
Top edge of wash basin approx.. 850
Befestigung ca. 520
Axis wall bracket approx. 520
Kabeleingang ca. 553
Cable entry approx. 553
Eckventil Abgang G3/8“
Angle valve G3/8“
Maßangaben in mm Dimensions in mm

MCX3..7 SMARTRONIC®
12
The heater is installed as shown in the
immediate vicinity of the outlet in a frost-free
room. We guarantee trouble-free operation
only if CLAGE fittings and accessories are
used. Note the following during installation:
• Installation must comply with all statutory
regulations, as well as those of the local
electricity and water supply companies
• Check technical data and the informa-
tion on the rating plate under the cover
(»Removing the cover«, 20)).
• Ensure that all accessories are removed
from the packing materials.
• Easy access to the appliance shall be guar-
anteed at all times. An external shut-off
valve has to be installed.
• Thoroughly rinse the water pipes before
connection.
• Optimum operation is ensured at a water
flow pressure of 0.2 to 0.4 MPa (2–4 bar).
The appliance must not be subjected to
pressure exceeding 1 MPa (10 bar).
• For safe operation of this instantaneous
water heater, a non return valve is not
required. If, nevertheless, a non return
valve has to be installed, it may be placed
in the cold water inlet line before the
instantaneous water heater or in the hot
water outlet line behind the instantane-
ous water heater.
Die Montage erfolgt direkt an die Anschluss-
rohre der Sanitärarmatur in einem frost-
freien Raum. Wir garantieren einwandfreie
Funktion nur bei Verwendung von CLAGE
Armaturen und Zubehör. Bei der Installation
beachten:
• DIN VDE 0100 und DIN 1988 bzw.
EN806-2 sowie die gesetzlichen Vor-
schriften des jeweiligen Landes und die
Bestimmungen des örtlichen Elektrizitäts-
und Wasserversorgungsunternehmens
• Technische Daten und Angaben auf dem
Typenschild unter der Blende (»Abnehmen
der Blende«, 20)
• Keine Zubehörteile in der Verpackung
zurücklassen.
• Für Wartungszwecke muss der Durchlauf-
erhitzer leicht zugänglich sein. Ein separa-
tes Absperrventil muss installiert sein.
• Vor Anschluss Wasserleitungen gut durch-
spülen.
• Ein optimaler Betrieb ist bei einem Fließ-
wasserdruck zwischen 0,2–0,4 MPa
(2–4bar) gewährleistet. Der Netzdruck
darf 1MPa (10 bar) nicht überschreiten.
• Für den sicheren Betrieb dieses Durch-
lauferhitzers wird kein Rückfluss-
verhinderer benötigt. Soll dennoch ein
Rückflussverhinderer montiert werden,
darf dieser sowohl im Wasserzulauf
zum Durchlauferhitzer als auch in
der Warmwasserleitung hinter dem
Durchlauferhitzer installiert werden.
7. Montagehinweise 7. The following must be observed

13
CLAGE
Einbaurichtlinien:
DN Schlauch Daußen PN Rmin
8 mm 12 mm 20 bar 27 mm
Achten Sie auf ausreichenden Potential-
ausgleich!
• Der zulässige Biegeradius Rmin = 27mm
darf nicht unterschritten werden, sowohl
bei Transport, Montage als auch im ein-
gebauten Zustand. Kann der Biegeradius
nicht eingehalten werden, ist die
Montageart zu ändern oder ein geeigne-
ter Schlauch zu wählen.
Die Mindestlänge entnehmen Sie bitte der
Tabelle:
Lmin L min α= 90° L min α= 180° L min α=360°
60 mm 140 mm 180 mm 260 mm
• Bei gebogener Verlegung muss genügend
Schlauchlänge zur Bildung eines offenen
Bogens vorhanden sein, da sonst der
Schlauch an den Anschlüssen abknickt
und zerstört wird.
• Unter Druck bzw. bei Wärme kann es zu
einer geringfügigen Längenänderung
des Schlauches kommen. Gerade verleg-
te Schlauchleitungen müssen deshalb
so eingebaut werden, dass Längen-
veränderungen abgefangen werden.
• Die flexible Verbindung darf auf keinen
Fall verdreht oder abgeknickt werden.
• Der Schlauch darf sowohl bei der
Montage als auch im Betrieb durch kei-
nerlei von außen einwirkende Zug- oder
Druckbeanspruchung belastet werden.
• Starre Anschlüsse (Außengewinde)
sind nach der Befestigung des zweiten
Anschlusses nicht weiter anzuziehen,
da der Schlauch sonst verdreht wird und
Installation guidelines:
Hose DN Dexternal PN Rmin
8 mm 12 mm 20 bar 27 mm
Ensure sufficient equipotential bonding.
• The permissible bending radius Rmin =
27mm must be observed at all times,
including during transport and assembly
as well as when installed. If it is not pos-
sible to observe the minimum bending
radius, a different installation method
should be used or a suitable hose should
be selected.
Please refer to the table for the minimum
length:
Lmin L min α =90° Lmin α= 180° L min α=360°
60 mm 140 mm 180 mm 260 mm
• For curved installation there must be
sufficient hose length available to form
an open loop, as otherwise the hose will
become kinked at the joints and thus
destroyed.
• The hose length may change slightly due
to the effects of pressure or heat. For
straight installation, allowance should
therefore be made to compensate for
changes in the hose length.
• Never twist or kink the flexible connec-
tion.
• Ensure that the hose is never stressed by
external tensile or compressive forces dur-
ing assembly or when in use.
• Rigid connections (external thread) should
not be further tightened after attaching
the second connection, as this causes
twisting and may damage the hose.
• The hose installer is always responsible
8. Flexible Verbindungsschläuche 8. Flexible connecting hoses

MCX3..7 SMARTRONIC®
14
Beschädigungen am Schlauch auftreten
können.
• Für die Dichtheit der Verbindung ist
grundsätzlich der Monteur der Schläuche
verantwortlich.
• Mitgeliefertes Dichtungsmaterial ist vom
Monteur auf seine Eignung zu prüfen,
da dem Hersteller der Schläuche sowohl
das Material als auch die Geometrie der
Anschlüsse nicht bekannt sind.
for ensuring a tight join.
• The installer should check any seal-
ing material supplied with the hose to
ensure that it is suitable, as the hose
manufacturer does not know the connec-
tion material or geometry.
8. Flexible Verbindungsschläuche 8. Flexible connecting hoses
Rmin
Daußen / external
XBogen / Bend
Rohrbogen
Pipe bend
richtig / correct
richtig / correct
richtig / correct
richtig
correct
falsch / wrong
falsch / wrong
falsch / wrong
falsch
wrong
Lmin

15
CLAGE
• Das Gerät so installieren, dass die
Wasseranschlüsse senkrecht nach oben
stehen und direkt an die Anschlüsse der
Sanitärarmatur angeschlossen werden
können.
• Wandhalter mit Schrauben dübeln (Abb. 5).
• Gerät auf den Wandhalter stecken und
einrasten (Abb. 6). Das Gerät darf nur
betrieben werden, wenn es ordnungsge-
mäß auf dem Wandhalter eingerastet ist!
• Wasserzulauf (blau) und -auslauf (rot)
sind durch Farbmarkierungen auf dem
Typenschild (unter der Typenschild-
Blende) gekennzeichnet (Abb. 7).
• Die Kennzeichnungen der Armaturen
müssen entsprechend zugeordnet werden.
Die Montage muss so erfolgen, dass die
• Install the appliance with the water con-
nectors vertically upwards for direct con-
nection to the sanitary tap.
• Secure the wall bracket to the wall with
screws and suitable wall plugs (fig. 5).
• Place the appliance on the wall bracket
and snap it into position (fig. 6). The
appliance may only be operated, if it
has been placed properly into the wall
bracket!
• Tap connection (fig. 7): Cold water inlet
(blue) and hot water outlet (red) are
marked on the rating plate (under the rat-
ing plate cover).
• Connect the appropriate pipe or hose of
the sanitary tap with the red-marked hot
water outlet. Avoid exerting any kind of
mechanical pressure on the appliance, e.g.
9. Montage und Wasseranschluss 9. Installing the appliance
5 6
7
a
d
a
b
c
e
a. Dichtung
b. Filtersieb
c. Kaltwasseranschluss (Zulauf)
d. Warmwasseranschluss
(Auslauf)
e. Typenschild-Blende
a. Seal
b. Strainer
c. Cold water-connection (inlet)
d. Hot water-connection (outlet)
e. Rating plate cover

MCX3..7 SMARTRONIC®
16
angeschlossenen Wasserleitungen keine
mechanische Kraft auf das Gerät ausüben.
• Nach Installation alle Verbindungen auf
Dichtheit prüfen.
• Um einen optimalen Wasserstrahl
bei sparsamer Durchflussmenge
zu erhalten, unbedingt beigefüg-
ten Strahlregler an den Auslauf der
Armatur schrauben. Der Einsatz passt
in handelsübliche Hülsen mit M22 und
M24 Gewinde.
Abnehmen des Gerätes aus dem
Wandhalter
Breite Schraubendreherspitze bis Anschlag in
Verriegelung zwischen den Wasseranschluss-
stücken stecken und Schraubendreher leicht
nach oben drücken (1), Gerät maximal 15°
nach vorne kippen (2) und nach oben entne-
hmen (3).
9. Montage und Wasseranschluss 9. Installing the appliance
by water pipes etc.
• After installation, carefully check all con-
nections for leaks and rectify as necessary.
• In order to obtain an optimum water
jet at low flow rates, always insert the
enclosed jet regulator into the sleeve of
the tap outlet. This insert fits commer-
cially available sleeves with an M22 or
M24 thread.

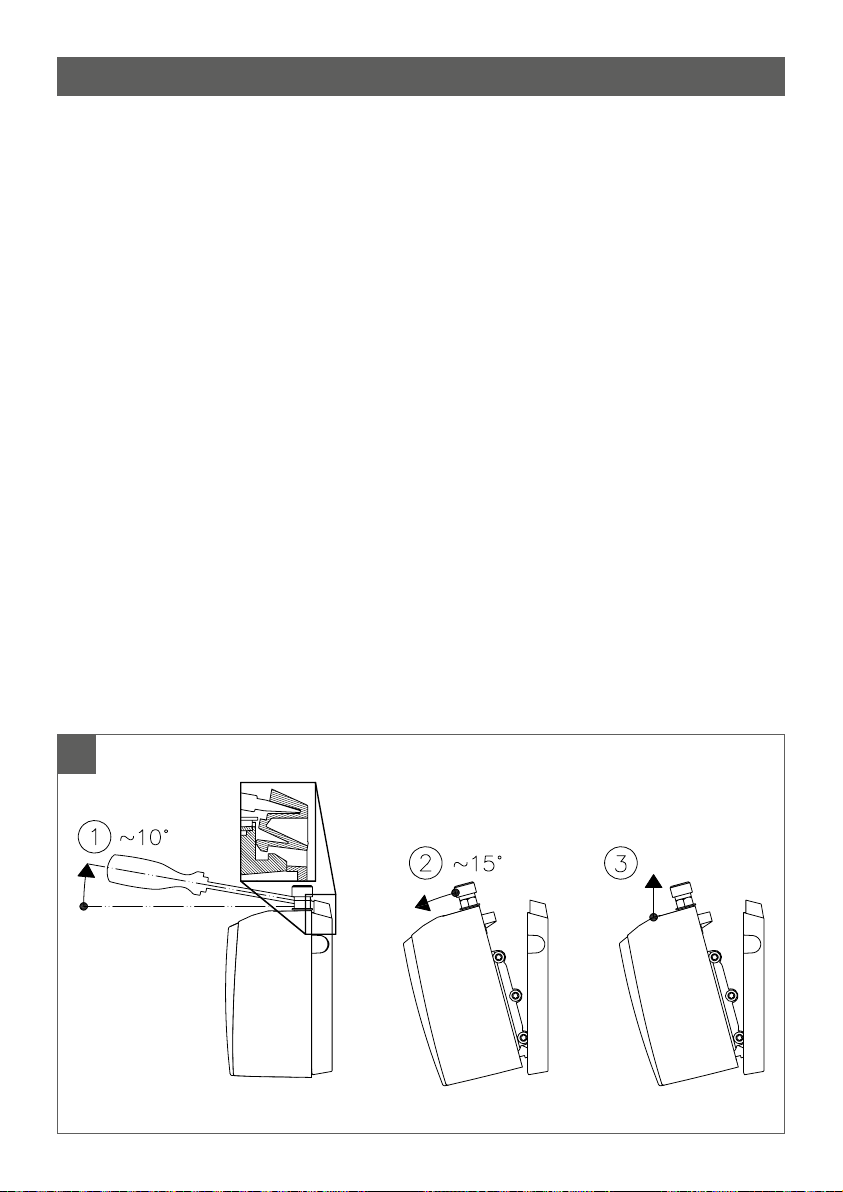

Removing the appliance from the wall
bracket
Put the wide screwdriver tip into the inter-
lock between the water connections until
it stops, then press slightly upwards (1), tilt
the appliance forward by max. 15° (2) and
remove it upwards (3).
8

17
CLAGE
Fill the appliance completely with water
by repeatedly opening and closing the
hot-water tap before connecting to elec-
trical power. The heating element may be
damaged if this is not done!
• Check that the power supply is switched
off prior to electrical connection.
• The MCX3 (3.5kW) may be provided with
a power cable and a protective earth plug
by the factory. Please make sure that the
feed cable, which leads to the protective
earth plug socket, is dimensioned suf-
ficient and that the socket is plugged to
the conductor. The socket must be freely
accessible. The power cable needs to be
changed by the customer service depart-
ment or an authorized electrician in case
of defect, to avoid any danger.
• The mains cable of all other MCX mod-
els must be permanently connected via
connecting box as shown in the circuit
diagram (see fig. 9). The earth conductor
must be connected.
• In accordance with IEC, a circuit breaker
with a contact opening gap of at least 3
mm for each pole must be provided on the
mains side of the connecting box.
• The wiring cross-section must be well
adapted to the corresponding power rat-
ing.
• To protect the appliance, a fuse element
must be fitted with a tripping current
commensurate with the nominal current
of the appliance.
10. Elektroanschluss 10. Electrical connection
Vor dem elektrischen Anschluss das Gerät
durch mehrfaches Öffnen und Schließen
des Warmwasserventiles der Armatur mit
Wasser füllen und vollständig entlüften.
Sonst ist ein Schaden am Heizelement
möglich!
• Vor dem elektrischen Anschluss die Zulei-
tung zum Gerät spannungsfrei schalten.
• Der Typ MCX3 (3,5kW) wird werkseitig
mit Netzleitung und Schutzkontakstecker
geliefert. Stellen Sie sicher, dass die
Zuleitung zur Schutzkontaktsteckdose
ausreichend dimensioniert ist und die
Steckdose an den Schutzleiter angeschlos-
sen ist. Die Steckdose muss frei zugäng-
lich sein. Wenn die Netzleitung beschä-
digt ist, muss sie vom Werkskundendienst
oder einem Elektrofachhandwerker ersetzt
werden, um Gefahren zu vermeiden.
• Die Netzanschlussleitung aller anderen
MCX-Modelle muss über eine Geräte-
anschlussdose nach Schaltplan (Abb.9)
fest angeschlossen werden. Der Schutz-
leiter muss angeschlossen werden.
• Installationsseitig ist eine allpolige
Trennung nach VDE 0700 mit einer
Kontaktöffnungsweite von ≥3mm pro Pol
vorzusehen.
• Der Querschnitt der Zuleitung muss der
Leistung entsprechend dimensioniert sein.
• Zur Absicherung des Gerätes ist ein
Sicherungselement für Leitungsschutz mit
einem dem Gerätenennstrom angepass-
ten Auslösestrom zu montieren.

MCX3..7 SMARTRONIC®
18

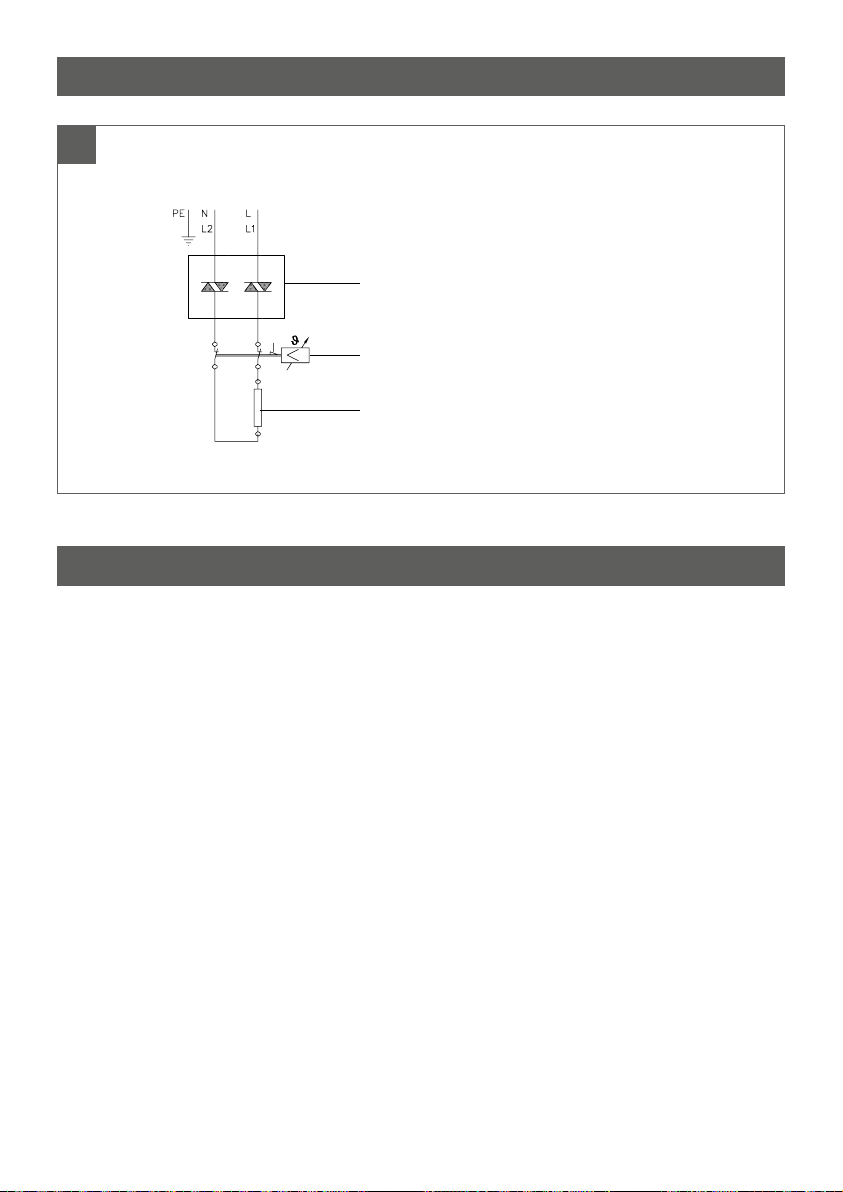

10. Elektroanschluss 10. Electrical connection
1
3
2
Circuit diagram
1. Electronic regulator
2. Heating element
3. Safety thermal cut-out
Schaltplan
1. Elektronische Regelung
2. Heizelement
3. Sicherheitstemperaturbegrenzer
9
(220 V~) MCX 6-220
(240 V~) MCX 3..6-240
(400 V 2~) MCX 7
To prevent damage to the appliance,
the instantaneous water heater must be
purged of air before using it for the first
time.
Each time it is emptied (e.g. after work on
the plumbing system, if there is a risk of frost
or following repair work), the appliance must
be purged of air before it can be used again.
1. Disconnect the appliance from the electri-
cal supply.
2. Open and close the hot water tap until no
more air emerges from the pipe and all
air has been eliminated from the water
heater.
3. Only then you should reconnect the power
supply to the unit.
Um eine Beschädigung des Heizelementes
zu vermeiden, muss das Gerät vor der
ersten Inbetriebnahme entlüftet werden.
Nach jeder Entleerung (z.B. nach Arbeiten in
der Wasserinstallation, wegen Frostgefahr
oder nach Reparaturen am Gerät) muss das
Gerät vor der Wiederinbetriebnahme erneut
entlüftet werden.
1. Stromzufuhr durch Sicherungen abschal-
ten.
2. Danach das zugehörige Warmwasserzapf-
ventil mehrfach öffnen und schließen, bis
keine Luft mehr aus der Leitung austritt
und der Durchlauferhitzer luftfrei ist.
3. Erst dann Stromzufuhr zum Durch-
lauferhitzer wieder einschalten.
11. Entlüften 11. Purging

19
CLAGE
12. Inbetriebnahme 12. Commissioning
Do not switch on the electric power at this
time!
1. Open the hot-water tap and allow water
to flow until it emerges free of air bubbles.
2. Now close the circuit breaker to connect
the electrical supply. After a short power-
up delay, the water heats up.
3. Set the desired outlet temperature and
adjust the water flow rate, if, for example,
the temperature cannot be reached.
4. Explain the functions of the heater to the
user and ensure that he knows how to use
it. Hand over these operating instructions
to the user.
5. Use the registration card for the registra-
tion at the factory service center or reg-
ister the appliance online on the website
www.clage.com.
Noch keinen Strom einschalten!
1. Warmwasserhahn der Armatur öffnen bis
Wasser blasenfrei heraus strömt.
2. Erst jetzt Sicherung einschalten. Nach
einer kurzen Einschaltverzögerung fließt
warmes Wasser.
3. Die gewünschte Temperatur am Gerät
einstellen und bei Bedarf Wassermenge
anpassen, falls z.B. die Temperatur nicht
erreicht wird.
4. Dem Benutzer die Funktion des Gerätes
erklären und mit dem Gebrauch vertraut
machen. Diese Anleitung dem Benutzer
zur Aufbewahrung überreichen.
5. Registrieren Sie das Gerät mit der
Registrierkarte beim Werkskundendienst
bzw. online auf der Internetseite www.
clage.de.

MCX3..7 SMARTRONIC®
20
10
Abnehmen der Blende
Unter dieser Blende befinden sich das
Typenschild und die Justierschraube zum
Einstellen der Wasserdurchflussmenge.
1. Blende an der Riffelung Richtung
Wandhalter schieben.
2. An den hinteren Ecken nach unten drü-
cken, bis die Vorderkante hochklappt.
3. Blende nach vorne abziehen.

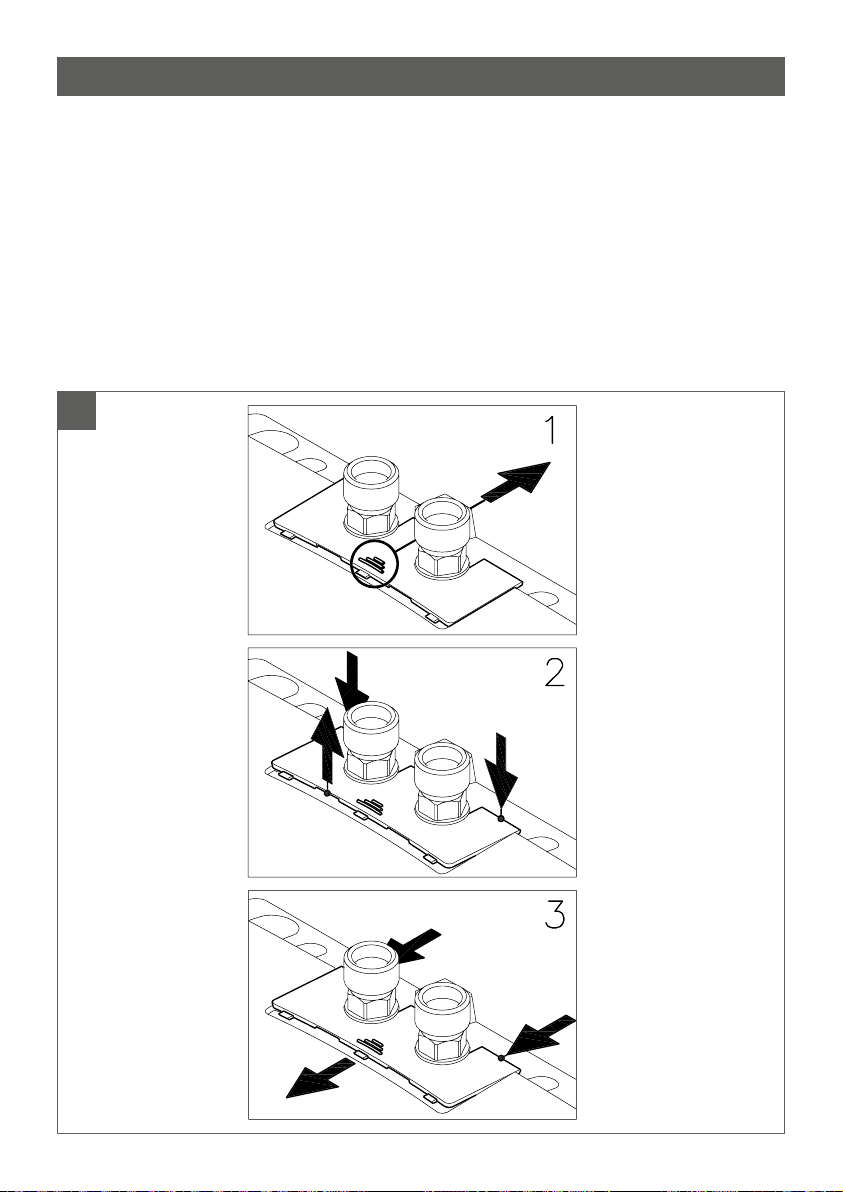

Removing the cover
The rating plate and the adjusting screw for
flow rate setting are located under this cover.
1. Push the cover at the corrugation towards
the wall bracket.
2. Press the cover down at the rear corners
until the front edge lifts.
3. Remove the cover by pulling forward.
13. Typenschild-Blende 13. Rating plate cover
