clage MBX Lumino Series User manual

04.18
Gebrauchs- und Montageanleitung
Operating and installation instructions
E-Kleindurchlauferhitzer
MBX3..7 Lumino
E-mini instant water heater
MBX 3..7 Lumino
de > 2
en > 17
fr > 32

2
DE
MBX3..7 Lumino
Inhalt
Vor Installation
und Benutzung des
Gerätes lesen Sie
bitte sorgfältig diese
Gebrauchsanweisung!
Zur Montage und
Bedienung der
Lumino-Armatur
lesen Sie bitte
die beiliegende
Bedienungsanleitung!
1. Übersichtsdarstellung..........................................................3
2. Gerätebeschreibung ...........................................................4
3. Technische Daten .............................................................5
4. Installationsbeispiele ..........................................................6
MBX3 Lumino mit Steckeranschluss..............................................6
MBX7Lumino mit Festanschluss.................................................6
5. Montagehinweise .............................................................7
6. Flexible Verbindungsschläuche ..................................................8
7. Montage und Wasseranschluss ..................................................9
Abnehmen des Gerätes aus dem Wandhalter ....................................10
8. Elektroanschluss .............................................................10
9. Entlüften....................................................................12
10. Inbetriebnahme..............................................................12
11. Typenschild-Blende ...........................................................13
12. Einstellung der Wassermenge ..................................................14
13. Funktion der LEDs im Durchlauferhitzer ..........................................14
14. Reinigung und Pflege .........................................................15
15. Umwelt und Recycling ........................................................15
16. Selbsthilfe bei Problemen und Kundendienst .....................................16
17. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013.........62

3
CLAGE
DE
Pos. Bezeichnung
1 Wassermengen-Justierschraube
2 Haube
3 Heizkartusche
4Sicherheitstemperaturbegrenzer (STB)
5 Filtersieb
6 Wasseranschlussstücke
7 Wandhalter
8 Erdungssicherungsklammer
9 Kabeldurchführungstülle
1. Übersichtsdarstellung
1
3
8
7
6
5
9
4
2
Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!

4
DE
MBX3..7 Lumino

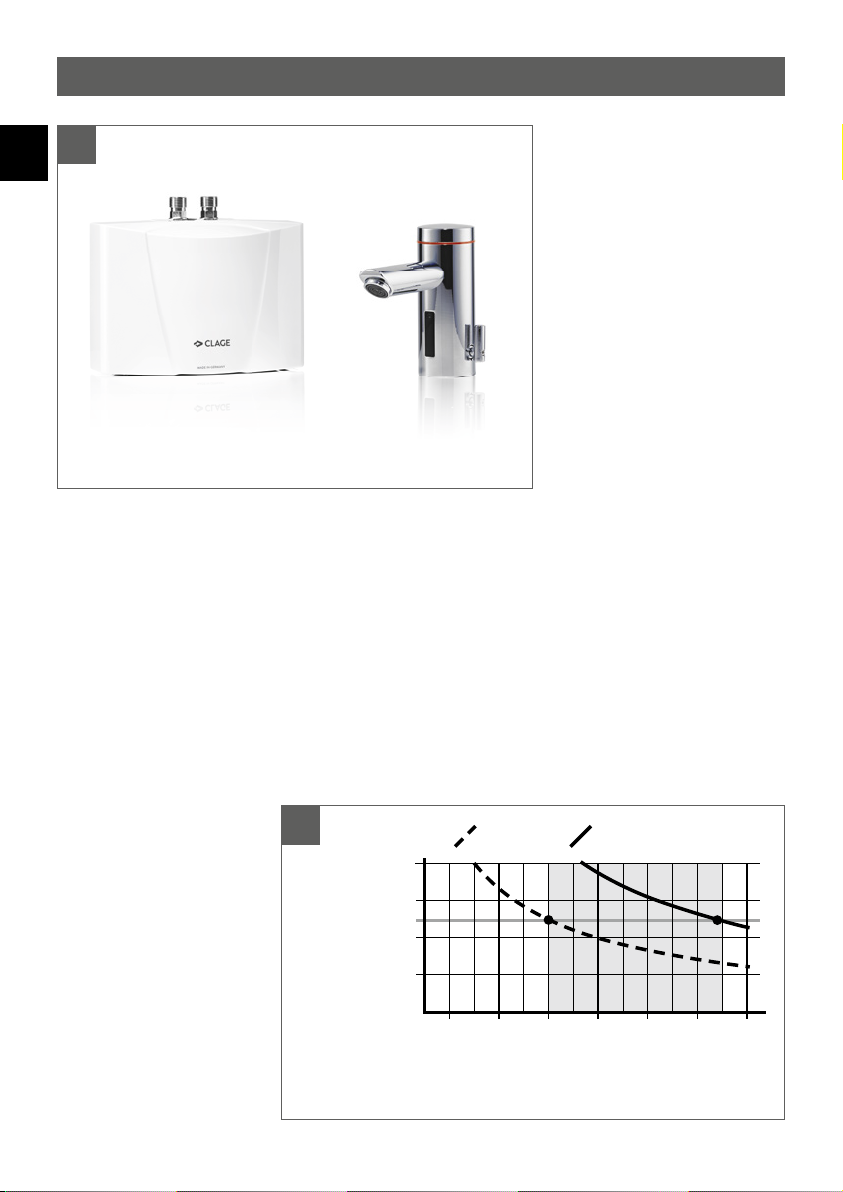

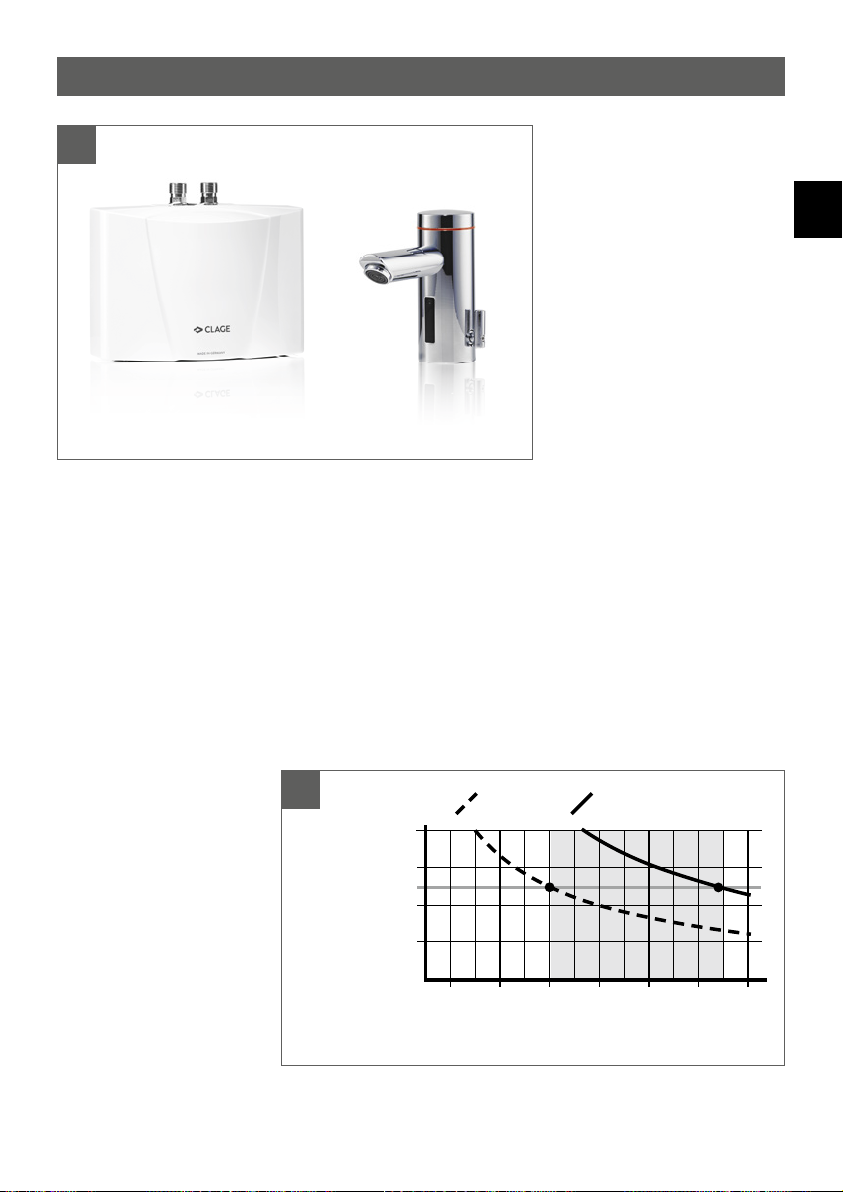

Dieser Klein-
Durchlauferhitzer (Abb.1) ist
ausschließlich zur sparsamen
Warmwasserversorgung
einer einzelnen Zapfstelle,
insbesondere Hand-
waschbecken in Verbindung
mit der Sensorarmatur
Lumino vorgesehen.
Beim Aktivieren der
Sensorarmatur schaltet der
Durchlauferhitzer automa-
tisch ein und erwärmt das
Wasser während es durch
das Gerät strömt.
2. Gerätebeschreibung
1
Die Temperatureinstellung des Durchlauferhitzers bis zu 42°C erfolgt am seitlichen Hebel der
Armatur. Im Gegensatz zu herkömmlichen Armaturen wird Wasser nicht gemischt, sondern
direkt auf Wunschtemperatur erhitzt. Wenn diese Temperatur erreicht wird, reduziert die
Elektronik die Leistung automatisch, um die Auslauftemperatur nicht zu überschreiten.
Bei zu geringer Durchflussmenge, zu niedrigem Fließdruck oder beim Schließen des Warm-
wasserventiles der Armatur, schaltet das Gerät automatisch ab. Für eine optimale Wasser-
darbietung ist unbedingt der in der Verpackung mitgelieferte Spezial-Strahlregler zu ver-
wenden. Dieser wird in den Auslauf der Armatur eingesetzt und passt in jede Standardhülse
M22/24.
Die maximal mögliche Auslauftemperatur ist bestimmt durch die Zulauftemperatur, die
Wassermenge und die Leistung des Durchlauferhitzers (siehe Grafik). Die Voreinstellung der
Durchflussmenge kann
verändert werden (siehe
Kapitel »Einstellung
der Wassermenge«auf
Seite14).
Ergänzend zu dieser
Beschreibung des
Durchlauferhitzers ist
die Beschreibung der
Armatur zu beachten.
2
Max. Temperaturerhöhung t1–t2in Kelvin
Warmwasserleistung
40
∆t
[K]
30
25
20
10
1,0 1,5 2,0 2,5 3,0 3,5 4,0
V [l/min]
3,5 kW 6,5 kW

5
CLAGE
DE
3. Technische Daten
Typ MBX 3 Lumino MBX 7 Lumino
Artikel-Nummer 15113 15117
Energieeffizienzklasse A *)
Nenninhalt Liter 0,2 0,2
Nennüberdruck MPa (bar) 1 (10) 1 (10)
Heizsystem Blankdraht-Heizsystem IES®
Einsatzbereich: erforderlicher
Wasserwiderstand bei 15°C Ωcm ≥ 1100 ≥ 1100
Nennspannung 1/N/PE ~ 220V – 240V 2/PE~ 400V
Nennleistung 3,5kW 6,5 kW
Nennstrom 15 A 16 A
Temperaturbereich einstellbar kalt – 42°C
Maximale Einlauftemperatur 70°C 70 °C
Werkseinstellung Durchflussmenge
bei 3bar Fließdruck 2,0 l/min 3,7 l/min
Maximale
Temperaturerhöhung bei
Nennleistung und einem
Durchfluss von…
1)
2,0l/min 25 K 46K
2,5l/min 20 K 37K
3,0l/min 17 K 31K
3,5l/min 14 K 26K
4,0l/min 12 K 23K
Einschaltwassermenge l/min 1,2 1,5
Ausschaltwassermenge l/min 1,0 1,3
Min. erforderlicher Leiterquerschnitt 2)
mm21,5 2,5
Gewicht mit Wasserfüllung ca. 1,5kg
Abmessungen (H × B × T) 13,5 × 18,6 × 8,7cm
Schutzklasse nach VDE 1
Schutzart nach VDE IP 25
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013. Das Produktdatenblatt befindet sich am Ende dieses
Dokuments.
1) Temperaturerhöhung (Kelvin) + Kaltwassertemperatur (°C) = maximale Warmwassertemperatur (°C) ≤ 70°C
2) Maximaler Kabelquerschnitt 4mm2

6
DE
MBX3..7 Lumino

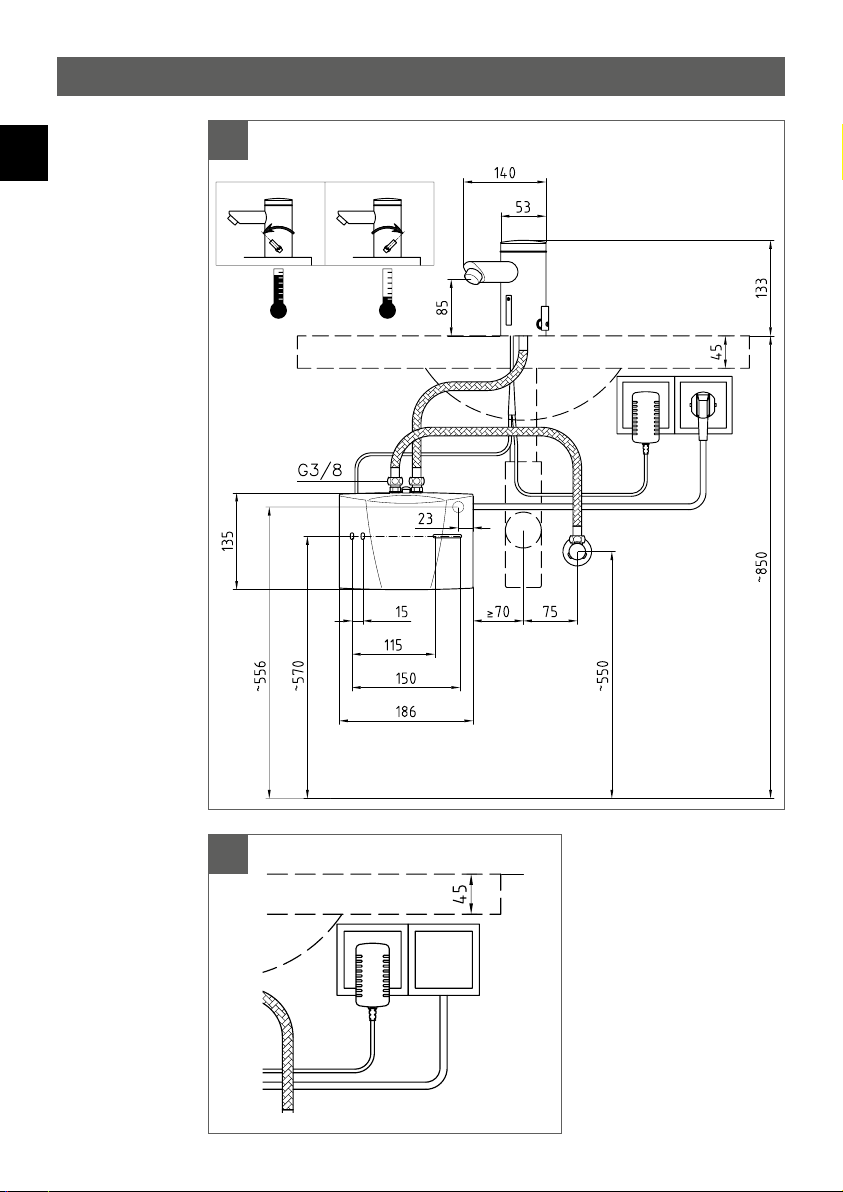

4. Installationsbeispiele
MBX3 Lumino
mit Stecker-
anschluss
230V 230V
3
Maßangaben in mm
MBX7Lumino
mit
Festanschluss
4
230V 400V 2~

7
CLAGE
DE
Die Montage erfolgt direkt an die Anschlussrohre der Sanitärarmatur in einem frostfreien
Raum. Wir garantieren einwandfreie Funktion nur bei Verwendung von CLAGE Armaturen und
Zubehör. Bei der Installation beachten:
• DIN VDE 0100 und EN806 sowie die gesetzlichen Vorschriften des jeweiligen Landes und
die Bestimmungen des örtlichen Elektrizitäts- und Wasserversorgungsunternehmens
• Technische Daten und Angaben auf dem Typenschild unter der Blende (siehe Kapitel
»Abnehmen der Blende« auf Seite 13)
• Keine Zubehörteile in der Verpackung zurücklassen.
• Für Wartungszwecke muss der Durchlauferhitzer leicht zugänglich sein. Ein separates
Absperrventil muss installiert sein.
• Vor Anschluss Wasserleitungen gut durchspülen.
• Ein optimaler Betrieb ist bei einem Fließwasserdruck zwischen 0,2–0,4 MPa (2–4bar)
gewährleistet. Der Netzdruck darf 1MPa (10bar) nicht überschreiten.
• Für den sicheren Betrieb dieses Durchlauferhitzers wird kein Rückflussverhinderer benötigt.
Soll dennoch ein Rückflussverhinderer montiert werden, darf dieser ausschließlich in der
Warmwasserleitung hinter dem Durchlauferhitzer installiert werden.
• Die Mindestanforderungen an den spezifischen Widerstand des Wassers sind einzuhalten.
Der spezifische Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmen
erfragt werden.
5. Montagehinweise

8
DE
MBX3..7 Lumino
6. Flexible Verbindungsschläuche
Einbaurichtlinien:
DN Schlauch Daußen PN Rmin
8 mm 12 mm 20 bar 27 mm
Achten Sie auf ausreichenden Potentialausgleich!
• Der zulässige Biegeradius Rmin = 27mm darf nicht unter-
schritten werden, sowohl bei Transport, Montage als auch
im eingebauten Zustand. Kann der Biegeradius nicht
eingehalten werden, ist die Montageart zu ändern oder ein
geeigneter Schlauch zu wählen.
Die Mindestlänge entnehmen Sie bitte der Tabelle:
Lmin Lmin α=90° Lmin α=180° Lmin α=360°
60 mm 140 mm 180 mm 260 mm
• Bei gebogener Verlegung muss genügend Schlauchlänge
zur Bildung eines offenen Bogens vorhanden sein, da sonst
der Schlauch an den Anschlüssen abknickt und zerstört
wird.
• Unter Druck bzw. bei Wärme kann es zu einer geringfü-
gigen Längenänderung des Schlauches kommen. Gerade
verlegte Schlauchleitungen müssen deshalb so eingebaut
werden, dass Längenveränderungen abgefangen werden.
• Die flexible Verbindung darf auf keinen Fall verdreht oder
abgeknickt werden.
• Der Schlauch darf sowohl bei der Montage als auch im
Betrieb durch keinerlei von außen einwirkende Zug- oder
Druckbeanspruchung belastet werden.
• Starre Anschlüsse (Außengewinde) sind nach der
Befestigung des zweiten Anschlusses nicht weiter
anzuziehen, da der Schlauch sonst verdreht wird und
Beschädigungen am Schlauch auftreten können.
• Für die Dichtheit der Verbindung ist grundsätzlich der
Monteur der Schläuche verantwortlich.
• Mitgeliefertes Dichtungsmaterial ist vom Monteur auf seine
Eignung zu prüfen, da dem Hersteller der Schläuche sowohl
das Material als auch die Geometrie der Anschlüsse nicht
bekannt sind.
Daußen
XBogen
Rohrbogen
richtig
richtig
richtig
richtig
falsch
falsch
falsch
falsch
Lmin
Rmin

9
CLAGE
DE
7. Montage und Wasseranschluss
5 6
7
a
d
a
b
c
e
a. Dichtung
b. Filtersieb
c. Kaltwasseranschluss (Zulauf)
d. Warmwasseranschluss
(Auslauf)
e. Typenschild-Blende
• Das Gerät so installieren, dass die Wasseranschlüsse senkrecht nach oben stehen und
direkt an die Anschlüsse der Sanitärarmatur angeschlossen werden können.
• Wandhalter mit Schrauben dübeln (Abb. 5).
• Gerät auf den Wandhalter stecken und einrasten (Abb. 6). Das Gerät darf nur betrieben
werden, wenn es ordnungsgemäß auf dem Wandhalter eingerastet ist!
• Wasserzulauf (blau) und -auslauf (rot) sind durch Farbmarkierungen auf dem Typenschild
(unter der Typenschild-Blende) gekennzeichnet (Abb. 7).
• Die Kennzeichnungen der Armaturen müssen entsprechend zugeordnet werden. Die
Montage muss so erfolgen, dass die angeschlossenen Wasserleitungen keine mechanische
Kraft auf das Gerät ausüben.
• Nach Installation alle Verbindungen auf Dichtheit prüfen.
• Um einen optimalen Wasserstrahl bei sparsamer Durchflussmenge zu erhalten, unbe-
dingt beigefügten Strahlregler an den Auslauf der Armatur schrauben.

10
DE
MBX3..7 Lumino
7. Montage und Wasseranschluss
Nur durch den Fachmann!
Vor dem elektrischen Anschluss das Gerät durch mehrfaches Öffnen und Schließen des
Warmwasserventiles der Armatur mit Wasser füllen und vollständig entlüften. Sonst ist ein
Schaden am Heizelement möglich!
• Vor dem elektrischen Anschluss die Zuleitung zum Gerät spannungsfrei schalten.
• Der Typ MBX 3 Lumino (3,5 kW) wird werkseitig mit Netzleitung und Schutzkontaktstecker
geliefert. Stellen Sie sicher, dass die Zuleitung zur Schutzkontaktsteckdose ausreichend dimen-
sioniert ist und die Steckdose an den Schutzleiter angeschlossen ist. Die Steckdose muss frei
zugänglich sein. Wenn die Netzleitung beschädigt ist, muss sie vom Werkskundendienst oder
einem Elektrofachhandwerker ersetzt werden, um Gefahren zu vermeiden.
• Die Netzanschlussleitung aller anderen MBX-Lumino-Modelle muss über eine Geräte-
anschlussdose nach Schaltplan (Abb. 9) fest angeschlossen werden.
Der Schutzleiter muss angeschlossen werden.
• Installationsseitig ist eine allpolige Trennung nach VDE 0700 mit einer Kontaktöffnungsweite
von ≥3mm pro Pol vorzusehen.
• Der Querschnitt der Zuleitung muss der Leistung entsprechend dimensioniert sein.
• Zur Absicherung des Gerätes ist ein Sicherungselement für Leitungsschutz mit einem dem
Gerätenennstrom angepassten Auslösestrom zu montieren.
8
8. Elektroanschluss
Abnehmen des Gerätes aus dem Wandhalter
Breite Schraubendreherspitze bis Anschlag in Verriegelung zwischen den Wasseranschluss-
stücken stecken und Schraubendreher leicht nach oben drücken (1), Gerät maximal 15° nach
vorne kippen (2) und nach oben entnehmen (3).

11
CLAGE
DE

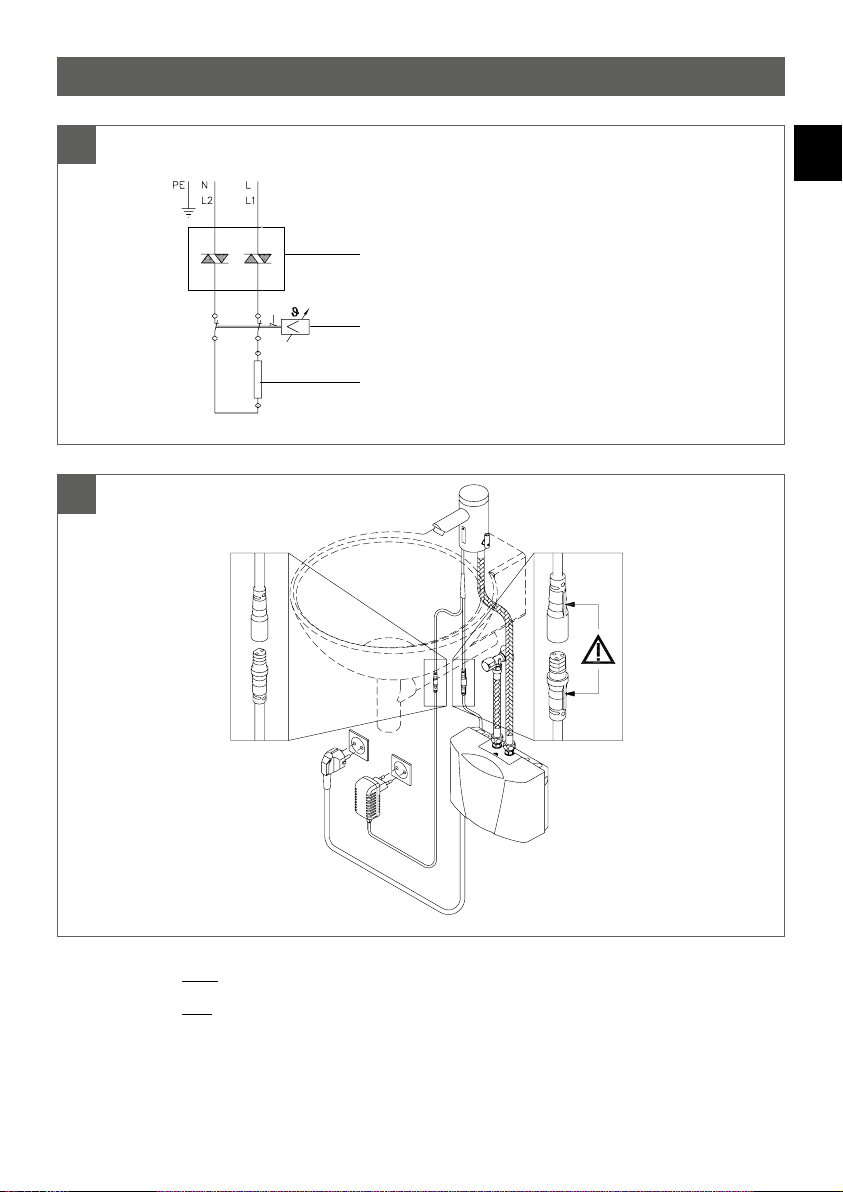

8. Elektroanschluss
1
3
2
Schaltplan
1. Elektronische Regelung
2. Heizelement
3. Sicherheitstemperaturbegrenzer
9
10
(230V~) MBX 3 Lumino
(400V 2~) MBX 7 Lumino
Stecken Sie den zweipoligen Stecker der Armatur in die Buchse des Steckernetzteiles.
Stecken Sie den dreipoligen Stecker vom MBX Lumino in die Buchse der Armatur. Achten Sie
dabei auf den Verdrehschutz. Der Steg an Buchse und Stecker muss auf der gleichen Seite sein
(Abb. 10).

12
DE
MBX3..7 Lumino
9. Entlüften
10. Inbetriebnahme
Noch keinen Strom einschalten!
1. Sensorarmatur öffnen bis Wasser blasenfrei heraus strömt.
2. Erst jetzt Sicherung einschalten. Nach einer kurzen Einschaltverzögerung von ca.
12Sekunden fließt warmes Wasser.
3. Die gewünschte Temperatur am seitlichen Hebel am Gerät einstellen und bei Bedarf
Wassermenge anpassen, falls z.B. die Temperatur nicht erreicht wird.
4. Dem Benutzer die Funktion des Gerätes erklären und mit dem Gebrauch vertraut machen.
Diese Anleitung dem Benutzer zur Aufbewahrung überreichen.
5. Registrieren Sie das Gerät mit der Registrierkarte beim Werkskundendienst bzw. online auf
der Internetseite www.clage.de.
Um eine Beschädigung des Heizelementes zu vermeiden, muss das Gerät vor der ersten
Inbetriebnahme entlüftet werden.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation oder nach Reparaturen
am Gerät) muss der Durchlauferhitzer vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Schalten Sie die elektrischen Zuleitungen zum Durchlauferhitzer spannungsfrei.
2. Öffnen Sie das Warmwasserventil der Armatur und warten Sie, bis das Wasser blasenfrei
heraus strömt, um den Durchlauferhitzer zu entlüften.
3. Schalten Sie die Spannung wieder ein.

13
CLAGE
DE
11. Typenschild-Blende
11 Abnehmen der Blende
Unter dieser Blende befinden sich das Typenschild und die
Haubenschraube.
1. Blende an der Riffelung Richtung Wandhalter schieben.
2. An den hinteren Ecken nach unten drücken, bis die
Vorderkante hochklappt.
3. Blende nach vorne abziehen.
Aufsetzen der Blende
1. Blende Richtung Wandhalter flach unter die Kanten der
Wasseranschlussstücke schieben.
2. Vorderkante niederdrücken und an der hinteren Kante
nach vorne schieben bis Blende bündig abschließt.
12
Typenschild-Blende
Auf der Unterseite der
Blende befinden sich
neben der Geräte-
typenbezeichnung(1)
auch die Geräteserien-
nummer (2) und die
Artikelnummer (3).
Gerät an Schutzleiter
anschließen!
Appliance must be earthed!
CLAGE GmbH
21337
Lueneburg
GERMANY
MBX 3-L1500-15203
012345-012345
MADE IN
GERMANY
1 32

14
DE
MBX3..7 Lumino
13
Nur durch einen Fachmann auszuführen.
Entfernen Sie die Blende (siehe Abb. 11), lösen die darunter befindliche Haubenschraube und
nehmen die Haube ab.
Reduzierung der Durchflussmenge:
Durch Drehen der Justierschraube im Uhrzeigersinn reduziert sich die Durchflussmenge,
wodurch eine höhere Auslauftemperatur erreicht werden kann.
Erhöhung der Durchflussmenge:
Durch Drehen der Justierschraube gegen den Uhrzeigersinn erhöht sich die Durchfluss-
menge, wodurch die erreichbare Auslauftemperatur sinkt.
12. Einstellung der Wassermenge
13. Funktion der LEDs im Durchlauferhitzer
Grüne LED…
…blitzt zyklisch auf Standby
…leuchtet Gerät heizt
Rote LED…
…leuchtet Leistungsgrenze erreicht, die gewünschte Auslauftemperatur kann
nicht erreicht werden.
…blinkt wie folgt:
lang-kurz-lang-kurz-lang Heizwendel defekt
lang-kurz-kurz-kurz Temperaturfühler defekt
lang-kurz-lang Luftblasen im System
Drehrichtung Durchfluss-
menge
Temperatur-
erhöhung
– +
+ –

15
CLAGE
DE
14. Reinigung und Pflege
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwischen. Keine
scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (Strahlregler und
Handbrausen) regelmäßig abschrauben und reinigen. Lassen Sie alle drei Jahre die elektro-
und wasserseitigen Bauteile durch einen anerkannten Fachhandwerksbetrieb überprüfen,
um die einwandfreie Funktion und Betriebssicherheit jederzeit zu gewährleisten.
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten
hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am Ende ihrer
Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie dieses Gerät
daher zu einer der kommunalen Sammelstellen, die Elektronikschrott entgegennehmen. Diese
ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche
Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der
Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgele-
genen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler
oder Lieferanten in Kontakt. Diese halten weitere Informationen für Sie bereit.
15. Umwelt und Recycling

16
DE
MBX3..7 Lumino
Diese Tabelle hilft dabei, die Ursache einer evtl. Störung zu finden und diese zu beseitigen.
16. Selbsthilfe bei Problemen und Kundendienst
Problem mögliche Ursache Abhilfe
Es kommt kein Wasser Wasserzufuhr versperrt Hauptwasserhahn und Eckventil aufdrehen
Es kommt weniger
Wasser als erwartet
Strahlregler fehlt Spezial-Strahlregler montieren
Wasserdruck zu gering Fließwasserdruck prüfen und
Wassermengeneinstellung prüfen (Fachmann)
Verschmutzungen Schmutz im Filtersieb, im Eckventil, in der
Armatur entfernen / Technische Daten prüfen
Das Gerät schaltet sich
ein und aus
Wasserdruck schwankt,
zu geringer Durchfluss
Verschmutzungen entfernen / Wasserdruck
erhöhen, andere Zapfstellen schließen, Eckventil
weniger drosseln
Das Wasser bleibt kalt
Fließwasserdruck zu gering
Wassermengeneinstellung prüfen (Fachmann),
Eckventil weniger drosseln, CLAGE-Strahlregler
einsetzen, Wasserdruck prüfen
Verschmutzungen Verschmutzungen im Zu- oder Auslauf beseiti-
gen
Temperaturfühler defekt Temperaturfühler erneuern (Fachmann)
Heizelement defekt Heizelement erneuern (Fachmann)
Die Warmwasser-
temperatur schwankt
elektrische Spannung
schwankt Spannung prüfen
Wasseranschlüsse ver-
tauscht Installation prüfen
Die Warmwasser-
temperatur ist zu
niedrig
Durchfluss zu hoch oder
Einlauftemperatur zu
niedrig
Wassermengeneinstellung durch Fachmann vor-
nehmen lassen (siehe Kapitel »Einstellung der
Wassermenge«auf Seite 14).
Falls ein Mangel vorliegt, senden Sie bitte das Gerät mit einem Begleitschreiben und dem
Kaufnachweis zur Überprüfung bzw. Reparatur ein.
CLAGE GmbH
Werkskundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Wenn die Netzanschlussleitung des Gerätes beschädigt ist, muss sie durch einen Fachmann
ausgetauscht werden, um Gefährdungen zu vermeiden. Die beschädigte Leitung muss durch
eine Original-Anschlussleitung ausgetauscht werden (als Ersatzteil erhältlich).
Sollte das Gerät weiterhin nicht einwandfrei funktionieren, wenden Sie sich bitte an den
Werkskundendienst.
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]

17
CLAGE
EN
Contents
Read these operating
instructions carefully
before installing and
using the heater!
For installation and
operation of the
Lumino faucet please
read the enclosed
instructions!
1. Overview ...................................................................18
2. Description of appliance.......................................................19
3. Technical specifications .......................................................20
4. Typical installations...........................................................21
MBX3 Lumino with plug ......................................................21
MBX7 Lumino with permanent connection .......................................21
5. The following must be observed ................................................22
6. Flexible connecting hoses......................................................23
7. Installing the appliance .......................................................24
Removing the appliance from the wall bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
8. Electrical connection ..........................................................25
9. Purging.....................................................................27
10. Commissioning ..............................................................27
11. Rating plate cover ............................................................28
12. Adjusting the water flow ......................................................29
13. Functions of the LEDs in the water heater ........................................29
14. Cleaning and Maintenance ....................................................30
15. Environment and Recycling ....................................................30
16. Troubleshooting and Service ...................................................31
17. Product data sheet in accordance with EU regulation - 812/2013 814/2013...........62

18
EN
MBX3..7 Lumino
Pos. Description
1 Adjusting screw for water flow rate
2 Hood
3 Heating cartridge
4 Safety temperature limiter
5 Filter
6 Water connector
7 Wall bracket
8 Safety earthing terminal
9 Cable grommet
1
3
8
7
6
5
9
4
2
When ordering spare parts, please always specify the appliance model and serial num-
ber.
1. Overview

19
CLAGE
EN
This instantaneous water
heater (fig. 1) is exclusively
intended to provide eco-
nomical heating of water
sufficient for a single outlet
especially a handwash
basin with the sensor faucet
Lumino.
As soon as the sensor fau-
cet is activated, the heater
switches on automatically
and heats the water as it
passes through the appli-
ance.
2. Description of appliance
1
The temperature setting of the heater up to 42°C takes place using the lateral lever on the
tap. In contrast to conventional taps, the water is not mixed, but directly heated up to the
desired temperature. When this temperature is reached, the electronic regulator reduces the
power in order to ensure that the outlet temperature does not exceed this value.
If the flow rate is too low, if the flow pressure is too low, or if the warm-water tap is closed, the
appliance switches itself off automatically. For an optimum flow of water, always fit the special
jet regulator enclosed with the appliance. This regulator is inserted into the thread on the end
of the tap and fits into any standard sleeve size M22/24.
The maximum possible outlet temperature is determined by the temperature of the incoming
water, the rate of flow and the heating power of the heater (see diagram). The flow rate can
be preset (see chapter "Adjusting the water flow" on page 29).
In addition to this
description of the
instantaneous water
heater, the description
of the faucet needs to be
observed.
2
max. temperature increase t1–t2in Kelvin
Hot water flow
40
∆t
[K]
30
25
20
10
1,0 1,5 2,0 2,5 3,0 3,5 4,0
V [l/min]
3,5 kW 6,5 kW

20
EN
MBX3..7 Lumino
3. Technical specifications
Type MBX 3 Lumino MBX 7 Lumino
Art. No. 15113 15117
Energy efficiency class A *)
Capacity liter 0.2 0.2
Nominal pressure MPa (bar) 1 (10) 1 (10)
Heating system Bare wire heating system IES®
Required water resistance
at 15°C Ω cm ≥ 1100 ≥ 1100
Electric supply 1/N/PE ~ 220V – 240V 2/PE~ 400V
Nominal power rating 3.5kW 6.5 kW
Nominal current 15A 16 A
Temperature choice cold – 42°C
Maximum inlet temperature 70°C 70 °C
Factory flow setting at 3 bar 2.0l/min 3.7 l/min
Maximum temperature
increase at rated power and a
flow rate of…
1)
2.0l/min 25 K 46K
2.5l/min 20 K 37K
3.0l/min 17 K 31K
3.5l/min 14 K 26K
4.0l/min 12 K 23K
Required l/min to switch on l/min 1.2 1.5
Required l/min to switch off l/min 1.0 1.3
Min. required cable size 2) mm21.5 2.5
Weight filled with water approx. 1.5kg
Dimensions (H × W × D) 13.5 × 18.6 × 8.7cm
Protection class acc. to VDE 1
Type of protection according to VDE IP 25
*) The declaration complies with the EU regulation No812/2013. The product data sheet is attached at the end of
this document.
1) Temperature rise (Kelvin) + cold-water temperature = maximum hot-water temperature (°C) ≤ 70°C
2) The cable size must not exceed 4mm2
