clage German Pool DEX12 Instruction Manual

Gebrauchsanleitung für den Anwender
Operating instructions for the user
09.18
de > 
en > 

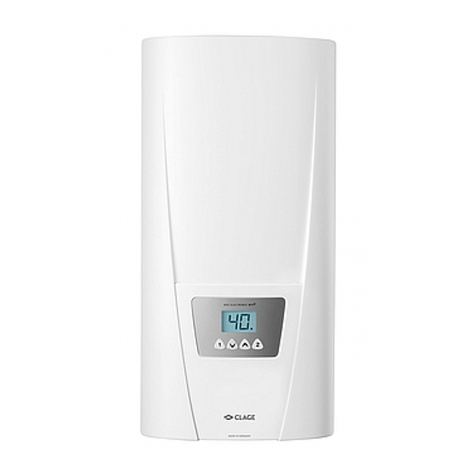

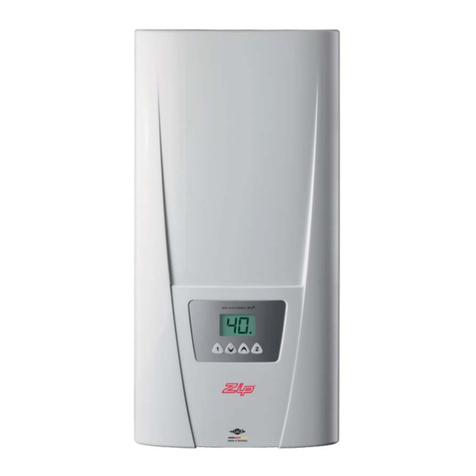

E-Komfortdurchlauferhitzer DEX12
E-convenience instant water heater DEX 12

CLAGE
3
DE
Inhaltsverzeichnis
1. Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Temperatur einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Programmtasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Temperaturbegrenzung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Werkseinstellungen wiederherstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Energiespartipp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Leistungsgrenze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Nacherwärmung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Entlüften nach Wartungsarbeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3. Selbsthilfe bei Problemen und Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
4. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Der Durchlauferhitzer DEX12 ist ein elektronisch gesteuerter, druckfester Durchlauf-
erhitzer zur dezentralen Warmwasserbereitung an einer oder mehreren Zapfstellen.
Die Elektronik regelt die Leistungsaufnahme in Abhängigkeit von der gewählten
Auslauftemperatur, der jeweiligen Einlauftemperatur und der Durchflussmenge, um
die eingestellte Temperatur gradgenau zu erreichen und bei Druckschwankungen kon-
stant zu halten. Die gewünschte Auslauftemperatur kann durch Tastendruck von 20°C
bis 55°C eingegeben und an der digitalen Anzeige abgelesen werden.
1. Gerätebeschreibung
Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Nutzung des Gerätes sorgfältig und
vollständig durchzulesen und für den Gebrauch zu beachten!

DEX ELECTRONIC MPS®
4
DE
Sobald Sie den Warmwasserhahn an der Armatur öffnen, schaltet sich der
Durchlauferhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das
Gerät automatisch wieder aus.
2. Gebrauch
Temperatur einstellen
• Mit den Pfeiltasten und können Sie die Wunschtemperatur schrittweise niedri-
ger oder höher einstellen. Wenn Sie einmal kurz auf eine Taste drücken, ändert sich
die Temperatur um 1°C. Wenn Sie eine Taste länger gedrückt halten, ändert sich die
Temperatur kontinuierlich. Sie können die Auslauftemperatur von 20°C bis 55 °C
wählen.
Hinweis: Wird mit der Pfeiltaste die Temperatur unter 20 °C eingestellt, zeigt
die Anzeige »--« und das Gerät schaltet die Heizfunktion ab.
Hinweis: Wenn der Durchlauferhitzer eine Dusche versorgt, wurde während der
Geräteinstallation die maximale Temperatur begrenzt und kann nicht höher ein-
gestellt werden
Programmtasten
Die beiden Programmtasten ermöglichen Ihnen, schnell die voreingestellte Temperatur
zu wählen.
Wenn Sie auf eine Programmtaste drücken, wird die voreingestellte Temperatur
gewählt und angezeigt. Die Werkseinstellung beträgt für Programm 35°C und für
Programm 48°C. Sie können die Programmtasten mit eigenen Einstellungen bele-
gen:
• Durch längeres Drücken der Programmtaste wird die vorher gewählte Temperatur
gespeichert. Die Anzeige wechselt von »P1« bzw. »P2« auf den neu gespeicherten
Temperaturwert. Die neu eingestellte Temperatur steht Ihnen nun jedes Mal zur
Verfügung, wenn Sie die entsprechende Programmtaste drücken.
Temperatur einstellen
1
–1 °C +1 °C
Speicherwert wählen
A1 A2
B1 B2
Temperatur speichern
2
Drücken
≥ 3 sek
Anzeige des neuen Wertes
(z.B. 43 °C)
Einstellen des
gewünschten
Wertes (z.B.
43 °C)
4 3
1
Temperaturbegrenzung
Der Durchlauferhitzer DEX12 ist mit einer zuschaltbaren Temperaturbegrenzung aus-
gestattet. Werkseitig ist dieser Verbrühungsschutz deaktiviert.
• Einschalten: Grenztemperatur vorwählen, dann gleichzeitig und für mindes-
tens 3Sekunden gedrückt halten. Das Display bestätigt die Aktivierung kurz mit
»HI«.
• Ausschalten: gleichzeitig Programm-taste und für mindestens 3 Sekunden
drücken. Das Display bestätigt die Deaktivierung kurz mit »--«.
Hinweis: Durch die Aktivierung der Temperaturbegrenzung werden auch die
Programmtasten begrenzt. Daher müssen nach einer Deaktivierung der Tempe-
raturbegrenzung die Festwerte der Programmtasten gegebenenfalls neu gespei-
chert werden.
+
Drücken
≥ 3 sek
12
Temperaturbegrenzung aus
Bestätigung der
Deaktivierung
Temperaturbegrenzung ein
+
Drücken
≥ 3 sek
1 2

CLAGE
5
DE
Werkseinstellungen wiederherstellen
Sie können alle Einstellungen auf den Auslieferungszustand zurücksetzen:
• Halten Sie und gleichzeitig gedrückt, im Display wird nun im Sekundentakt
von »10« bis »00« rückwärts gezählt. Bei»00« erfolgt der Reset, früheres Loslassen
bricht den Vorgang ab.
2. Gebrauch
Leistungsgrenze
Wenn die volle Leistung des Durchlauferhitzers nicht ausreicht, um die gezapfte
Wassermenge zu erhitzen, wird dies durch Aufleuchten des Dezimal-Punktes ange-
zeigt (z.B. im Winter, wenn mehrere Zapfstellen gleichzeitig geöffnet sind). Durch
Reduzierung des Warmwasserdurchflusses hört der Punkt auf zu leuchten, da die
Leistung wieder ausreicht, um die eingestellte Temperatur zu erreichen.
Nacherwärmung
Bei Betrieb mit vorerwärmtem Wasser muss gewährleistet sein, dass die Einlauf-
temperatur 25°C nicht überschreitet.
Sollte bei Betrieb mit vorerwärmtem Wasser die Einlauftemperatur den vorgewählten
Sollwert übersteigen, wird keine Leistung abgegeben der Dezimalpunkt der Anzeige
blinkt.
+
Zurücksetzen der Einstellungen
1
Drücken + halten!
Zurücksetzen
abgeschlossen
3
2
Leistungsgrenze erreicht
Keine Leistungsabgabe
Stellen Sie die gewünschte Temperatur am Gerät ein und öffnen Sie nur das
Warmwasserzapfventil. Wenn Ihnen die Wassertemperatur zu hoch ist, mischen
Sie kein kaltes Wasser zu, sondern geben Sie am Gerät eine niedrigere Temperatur
ein. Wenn Sie kaltes Wasser zumischen, wird das bereits erwärmte Wasser wieder
abgekühlt und es geht wertvolle Energie verloren. Außerdem entzieht sich das in der
Armatur zugemischte Kaltwasser dem Regelungsbereich der Elektronik, so dass die
Temperaturkonstanz nicht mehr gewährleistet ist.
Energiespartipp

DEX ELECTRONIC MPS®
6
DE
2. Gebrauch
Dieser Durchlauferhitzer ist mit einer automatischen Luftblasenerkennung ausgestat-
tet, die ein versehentliches Trockenlaufen verhindert. Trotzdem muss das Gerät vor der
ersten Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in
der Wasserinstallation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das
Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Trennen Sie den Durchlauferhitzer vom Netz, indem Sie die Sicherungen aus-
schalten.
2. Schrauben Sie den Strahlregler an der Entnahmearmatur ab und öffnen Sie
zunächst das Kaltwasserzapfventil, um die Wasserleitung sauber zu spülen und eine
Verschmutzung des Gerätes oder des Strahlreglers zu vermeiden.
3. Öffnen und schließen Sie danach mehrfach das zugehörige Warmwasserzapfventil,
bis keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
4. Erst dann dürfen Sie die Stromzufuhr zum Durchlauferhitzer wieder einschalten und
den Strahlregler wieder einschrauben.
5. Nach ca. 10Sekunden kontinuierlichem Wasserfluss aktiviert das Gerät die Heizung.
Entlüften nach Wartungsarbeiten
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwi-
schen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel
verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (Strahlregler
und Handbrausen) regelmäßig abschrauben und reinigen. Lassen Sie alle drei Jahre
die elektro- und wasserseitigen Bauteile durch einen anerkannten Fachhandwerks-
betrieb überprüfen, um die einwandfreie Funktion und Betriebssicherheit jederzeit
zu gewährleisten.
Reinigung und Pflege

CLAGE
7
DE
3. Selbsthilfe bei Problemen und Kundendienst
Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr-
fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten
Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik»zurückzusetzen«.
Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben
können. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
Reparaturen dürfen nur von anerkann-
ten Fachhandwerksbetrieben durchge-
führt werden.
Wenn sich ein Fehler an Ihrem Gerät
mit dieser Tabelle nicht beheben lässt,
wenden Sie sich bitte an den Werks-
kundendienst. Halten Sie die Daten
des Gerätetypenschildes bereit!
CLAGE GmbH
Werkskundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]
Problem Ursache Abhilfe
Wasser bleibt kalt,
Temperaturanzeige
leuchtet nicht
Haussicherung ausgelöst Sicherung erneuern oder
einschalten
Sicherheitsdruckschalter
hat ausgelöst Kundendienst informieren
Wasser bleibt kalt,
Temperaturanzeige
leuchtet
Sicherheitstemperatur-
schalter hat ausgelöst Kundendienst informieren
Anzeige blinkt mit
Fehlermeldung »Er«
Regelung hat
abgeschaltet
Sicherungen aus- und
wieder einschalten. Besteht
Fehlermeldung weiterhin,
Kundendienst informieren
Warmwasserdurchfluss
wird schwächer
Auslaufarmatur ver-
schmutzt oder verkalkt
Strahlregler, Duschkopf oder
Siebe reinigen
Einlauffiltersieb ver-
schmutzt / verkalkt
Filtersieb von Kundendienst
reinigen lassen
Gewählte Temperatur
wird nicht erreicht,
Dezimalpunkt leuchtet
Wasserdurchfluss zu
groß
Wasserdurchfluss an Armatur
reduzieren
Gewählte Temperatur
wird nicht erreicht,
Dezimalpunkt leuchtet
nicht
Kaltwasser ist an der
Armatur beigemischt
Nur Warmwasser zapfen,
Temperatur für den Gebrauch
einstellen
Dezimalpunkt blinkt Einlauftemperatur über
Sollwerttemperatur Einlauftemperatur verringern
Tasten lassen sich nicht
drücken
Haube ist nicht richtig
aufgesetzt
Haube von Kundendienst
richtig montieren lassen

DEX ELECTRONIC MPS®
8
EN
Contents
8
1. Description of appliance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2. How to use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Temperature setting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Programme buttons. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Temperature limitation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Reset to factory setting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
How to save energy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Power limit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Top-up heating. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Venting after maintenance work . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Cleaning and maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
3. Trouble-shooting and service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4. Product data sheet in accordance with EU regulation - 812/2013 814/2013 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
The instantaneous water heater DEX12 is a electronically controlled, pressure-resistant
water heater for a decentralised water supply to one or more tap connections.
Its electronic control regulates the power consumption depending on the selected out-
let temperature, the respective inlet temperature and the flow rate, thus reaching the
set temperature exactly to the degree and keeping it constant in case of pressure fluc-
tuations. The required outlet temperature can be entered on a keypad within a range
between 20°C and 55°C and can be read off the digital display.
1. Description of appliance
Note: Carefully read the enclosed safety instructions through in full before using the appliance
and follow them during use!

CLAGE
9
EN
As soon as you open the hot water tap, the instantaneous water heater switches
on automatically. When the tap is closed, the appliance automatically switches
off.
2. How to use
Set temperature
1
–1 °C +1 °C
Select preset temperature
A1 A2
B1 B2
Store temperature
2
Press
≥ 3 sec
Display of new value
(e.g. 43 °C)
Set required
temperature
(e.g. 43 °C)
4 3
1
+
Press
≥ 3 sec
12
Temperature limit o
Confirmation
of deactivation
Temperature limit on
+
Press
≥ 3 sec
1 2
Temperature setting
• You can set the required temperature gradually to a lower or higher value with the
arrow keys and . The temperature changes by 1°C if key is pressed shortly one
time. Pressing a key for a longer time changes the temperature continuously. You
can select the outlet temperature from 20°C to 55°C.
Note: If temperature is set below 20 °C with arrow key the display shows “--“
and the appliance switches off the heating function.
Note: If the water heater supplies a shower, the maximum temperature was
reduced during initial operation. This limitation cannot be exceeded.
Programme buttons
The two programme buttons allow to quickly select the preset temperature. When
pressing a programme key, the preset temperature is selected and displayed. The
factory setting for programme is 35 °C and for programme it is 48 °C. You can
assign your own settings for the programme keys:
• Prolonged pressing of the programme key stores the previously selected tem-
perature. The display changes from ”P1” or “P2“ to the newly stored temperature
value. This newly set temperature is now available to you each time you press the
corresponding program key.
Temperature limitation
The instantaneous water heater DEX12 is equipped with an optional temperature lim-
iting function. This scalding protection is deactivated in the factory setting.
• Switch on: Select the limit temperature, then press and simultaneously for at
least 3 sec. The display briefly confirms the activation by “HI“.
• Switch off: press program key and simultaneously for at least 3 sec. The dis-
play briefly confirms the deactivation by “--“.
Note: By activation of the temperature limit also the programme keys are limited.
Therefore, the fixed values of the programme keys may be set again after deacti-
vation of the temperature limitation.

DEX ELECTRONIC MPS®
10
EN
2. How to use
Power limit
If the full output of the instantaneous water heater DEX does not suffice to heat the
tapped quantity of water, this will be indicated by the LCD decimal point (e.g. in winter
time, when opening several taps at once). When you reduce the hot water flow rate,
the LCD point stops indicating because the output of the appliance is again sufficient
to reach the set temperature.
Top-up heating
When operating with preheated water, you must ensure that the inlet temperature
does not exceed 25°C.
If the inlet temperature exceeds the setpoint, the appliance is not providing any out-
put, the flashing decimal point of the digital display indicates that the heating power is
switched off.
Set the exact temperature you need on the appliance and open the hot water tap.
Once you feel that the water is too hot, do not add any cold water and, instead, enter
a lower temperature on the appliance. If you were to add cold water, the water already
heated would cool down again and valuable energy would be wasted. Moreover, the
cold water added in the tap is not covered by the control range of the electronic cir-
cuitry, with the result that temperature constancy is no longer guaranteed.
How to save energy
Reset to factory setting
All factory settings can be recalled:
• Press and simultaneously. The display now counts backwards from “10“ to
“00“ in second intervals. The appliance is reset at value “00“ - if you stop pressing
the keys earlier, you will cancel the process.
+
Reset
1
Press + hold!
Reset completed
3
2
Unit provides no output
Power limit

CLAGE
11
EN
2. How to use
This instantaneous water heater features an automatic air bubble protection to pre-
vent it from inadvertently running dry. Nevertheless, the appliance must be vented
before using it for the first time. Each time the appliance is emptied (e.g. after work on
the plumbing system, if there is a risk of frost or following repair work), the appliance
must be re-vented before it is used again.
1. Disconnect the instantaneous water heater from the mains (e.g. via deactivating the
fuses).
2. Unscrew the jet regulator on the outlet fitting and open the cold water tap valve to
rinse out the water pipe and avoid contaminating the appliance or the jet regulator.
3. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
4. Only then should you re-connect the power supply again (e.g. via activating the
fuses) to the instantaneous water heater and screw the jet regulator back in.
5. The appliance activates the heater after approx. 10seconds of continuous water
flow.
Venting after maintenance work
• Plastic surfaces and fittings should only be wiped with a damp cloth. Do not use
abrasive or chlorine-based cleaning agents or solvents.
• For a good water supply, the outlet fittings (special tap aerators and shower heads)
should be unscrewed and cleaned at regular intervals. Every three years, the electri-
cal and plumbing components should be inspected by an authorised professional in
order to ensure proper functioning and operational safety at all times.
Cleaning and maintenance

3. Trouble-shooting and service
Problem Cause Solution
Water stays cold, digital
display does not light up
Master fuse tripped Renew or activate fuse
Safety pressure cut-
out tripped Contact customer service
Water stays cold, digital
display does light up
Safety thermal cut-
out tripped Contact customer service
Display flashes error
message “Er“
Control system has
switched off
Switch fuse off and on. If “Er“
still flashes contact customer
service
Flow rate of hot water too
weak
Outlet fitting dirty
or calcified
Clean shower head, jet
regulator or sieves
Fine filter dirty or
calcified
Let clean fine filter by customer
service
Selected temperature is
not reached, decimal point
lights up
Water flow rate too
high
Reduce water flow rate at the
tap
Selected temp. is not
reached, decimal point does
not light
Cold water has been
added via the tap
Tap hot water only; set
temperature for use
Decimal point flashes
Inlet temperature
exceeding nominal
temperature
Reduce inlet temperature
No response upon keypress Hood is not fitted
properly Refit the hood properly
Repairs must only be carried out by
authorised professionals.
If a fault in your appliance cannot be
rectified with the aid of this table,
please contact the service organisa-
tion of your importer or the Central
Customer Service Department. Please
have the details of the typeplate at
hand.
CLAGE GmbH
After-Sales Service
Pirolweg 1–5
21337 Lüneburg
Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
This instantaneous water heater was manufactured conscientiously and checked sever-
al times before delivery. Should malfunctions nevertheless occur, it is usually only due
to a bagatelle. First attempt to switch the house fuses off and on again in order to reset
the electronics. Next, try to remedy the problem with reference to the following table.
In doing so, you will avoid unnecessary expense of customer service assistance.
DEX 12 ELECTRONIC MPS®
12
EN

4. Produktdatenblatt/ Product data sheet
Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013
a b c d e f h i
b.1 b.2 ηWH AEC °C LWA
% kWh dB(A)
CLAGE DEX12 5MF115D-4 XS A 39 470 55 15
Erläuterungen
aName oder Warenzeichen
b.1 Gerätebezeichnung
b.2 Gerätetyp
cLastprofil
dKlasse Warmwasserbereitungs-Energieeffizienz
eWarmwasserbereitungs-Energieeffizienz
fJährlicher Stromverbrauch
gAlternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche
Stromverbrauch, sofern verfügbar.
hTemperatureinstellungen des Temperaturreglers des Warmwasserbereiters
iSchallleistungspegel in Innenräumen
Zusätzliche Hinweise
Alle bei der Montage, Inbetriebnahme, Gebrauch und Wartung des Warmwasserbereiters zu treffenden besonde-
ren Vorkehrungen sind in der Gebrauchs- und Montageanleitung zu finden.
Alle angegebenen Daten wurden auf Grundlage der Vorgabe der europäischen Richtlinien ermittelt.
Unterschiede zu Produktinformationen, die an anderer Stelle angeführt werden, basieren auf unterschiedlichen
Testbedingungen.
Der Energieverbrauch wurde nach einem standardisierten Verfahren nach EU-Vorgaben ermittelt. Der reale
Energiebedarf des Gerätes hängt von der individuellen Anwendung ab.
> en Product data sheet in accordance with EU regulation
(a)Brand name or trademark, (b.1)Model, (b.2)Type, (c) Specified load profile, (d)Energy-efficiency class, (e)Energy-efficiency, (f)Annual
power consumption, (g)Additional load profile, the appropriate energy-efficiency and the annual power consumption, if applicable,
(h)Temperature setting for the temperature controller, (i)Sound power level, internal.
Additional notes: All specific precautions for assembly, installation, maintenance and use are described in the operating and installation instruc-
tions. All data in this product data sheet are determined by applying the specifications of the relevant European directives. Differences to other
product information listed elsewhere may result in different test conditions. The power consumption was determined in compliance with stand-
ardized measurement method based on EU guidelines. The real energy consumption is pending on individual requirements.
13
CLAGE

Kurzanleitung Quick reference guide
Temperaturbegrenzung ein Temperature limit on
+
Drücken Press
≥ 3 sek
1 2
Temperatur einstellen Set temperature
1
–1 °C +1 °C
Speicherwert wählen Select preset temperature
A1 A2
B1 B2
Temperatur speichern Store temperature
2
Drücken Press
≥ 3 sek
Anzeige des neuen Wertes (z.B. 43 °C)
Display of new value (e.g. 43 °C)
Einstellen des
gewünschten
Wertes (z.B.
43 °C)
Set required
temperature
(e.g. 43 °C)
4 3
1
Leistungsgrenze erreicht Power limit
+
Zurücksetzen der Einstellungen Reset
1
Drücken + halten!
Press + hold!
Zurücksetzen
abgeschlossen
Reset completed
3
2
Keine Leistungsabgabe Unit provides no output
Pfeiltasten nach unten und oben
Arrow keys up and down
Programmtaste 1
Programme button 1
Programmtaste 2
Programme button 2
+
Drücken Press
≥ 3 sek
12
Temperaturbegrenzung aus Temperature limit off
Bestätigung der
Deaktivierung
Confirmation
of deactivation
Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors.
9120-34356 09.18
CLAGE GmbH
Pirolweg 1–5
21337 Lüneburg
Deutschland
Telefon: [phone]
Telefax: [phone]
E-Mail: [email protected]
Internet: www.clage.de
