clage M O Series User manual

Gebrauchs- und Montageanleitung
Operating and installation instructions
E-Kleindurchlauferhitzer
M3..7-O
E-mini instant water heater
M 3..7-O
www.clage-com.ru

M3...7-O
2
DE
Inhaltsverzeichnis
1. Gerätebeschreibung
1.1 Technische Daten .............................................................3
1.2 Empfohlene Niederdruckarmaturen ..............................................3
1.2.1 Optionale Schwenkausläufe ...................................................3
1.3 Abmessungen ................................................................4
1.4 Lieferumfang .................................................................4
2. Installation
2.1 Installationsbeispiel: Übertischinstallation M/SMB .................................5
2.2 Montagehinweise .............................................................5
2.3 Installation mit Wandhalter.....................................................6
2.4 Wasseranschluss mit Metallwandhalter...........................................6
2.5 Elektroanschluss ..............................................................8
2.6 Erstinbetriebnahme ...........................................................9
3. Gebrauch
3.1 Typenschild-Blende...........................................................10
3.1.1 Abnehmen der Blende.......................................................10
3.2 Einstellen der Wassermenge und Temperatur .....................................11
3.3 Wechsel des Filtersiebes.......................................................12
3.4 Entlüften....................................................................12
3.5 Reinigung und Pflege .........................................................12
4. Störungsbehebung
4.1 Selbsthilfe bei Problemen......................................................13
4.2 Ersatzteile ..................................................................14
4.3 Kundendienstadresse .........................................................14
5. Entsorgung
5.1 Demontage .................................................................15
5.2 Umwelt und Recycling ........................................................15
6. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013
(Befindet sich am Ende dieses Dokuments)
Hinweis: Die beiliegenden Sicherheitshinweise sind vor der
Installation, der Inbetriebnahme und der Nutzung sorgfältig und
vollständig durchzulesen und für das weitere Vorgehen, sowie den
Gebrauch zu beachten!
www.clage-com.ru

3
CLAGE
DE
1.2 Empfohlene Niederdruckarmaturen
1.2.1 Optionale Schwenkausläufe
Gerätebeschreibung
1. Gerätebeschreibung
Dieser Klein-Durchlauferhitzer ist zur Warmwasserversorgung einer einzelnen Zapfstelle, ins-
besondere Handwaschbecken, vorgesehen und muss an einer Niederdruckarmatur installiert
werden. Mit höherer Anschlussleistung eignen sich die Geräte auch zur Versorgung einer
Küchenspüle.
Durch Öffnen des Warmwasserventiles der Armatur schaltet der Durchlauferhitzer automatisch
ein und erwärmt das Wasser während es durch das Gerät fließt. Nur in dieser Zeit verbraucht
das Gerät Strom. Die Temperaturerhöhung ist dabei abhängig von der Durchflussmenge.

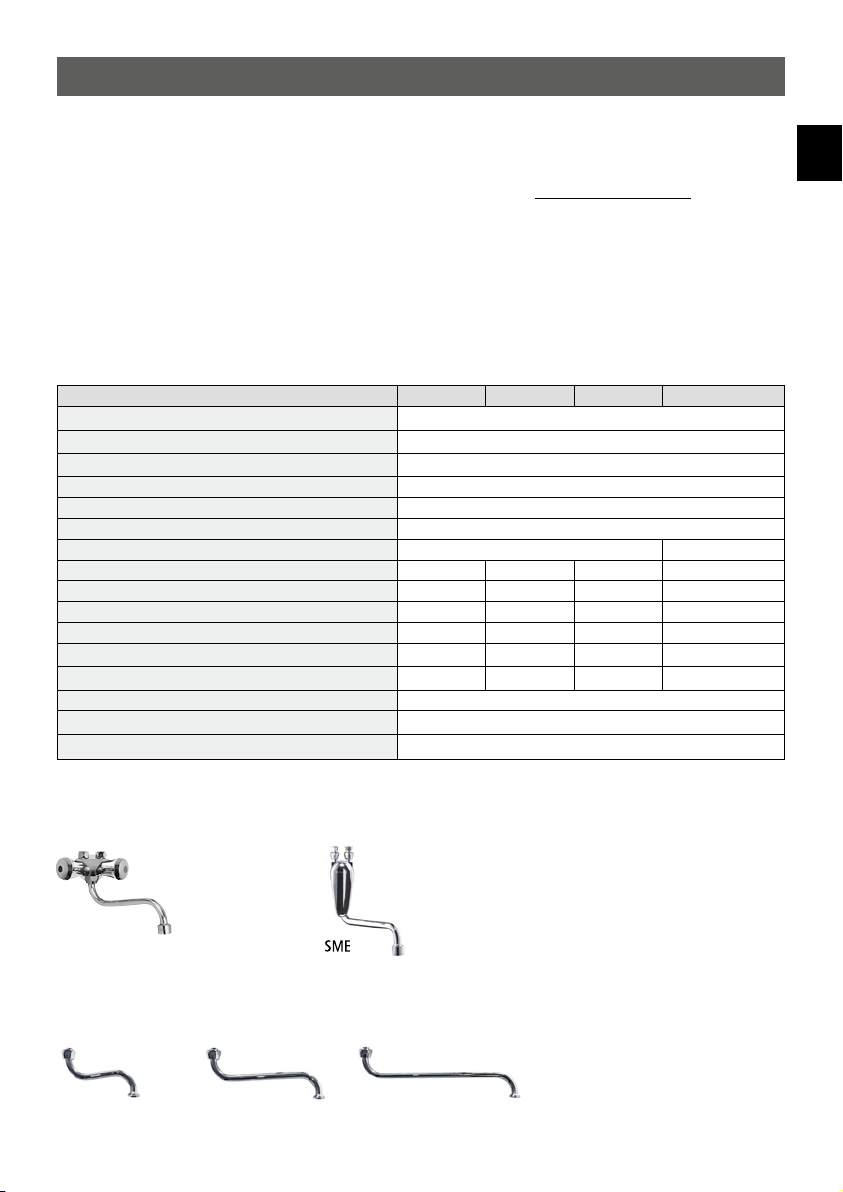

1.1 Technische Daten
Typ M3-O M4-O M6-O M7-O
Energieeffizienzklasse A *)
Nenninhalt Liter 0,2
Zulässiger Betriebsüberdruck MPa (bar) 0 (0); Nur drucklos zu installieren!
Heizsystem Blankdraht-Heizsystem IES®
Mindestwiderstand des Wassers bei 15°C 1) Ωcm 1100
Maximale Zulauftemperatur °C 20
Nennspannung 1~ / N / PE 230 V AC 2~ / PE 400 V AC
Nennleistung kW 3,5 4,4 5,7 6,5
Nennstrom A 15,2 19,1 24,8 16,3
Mindestens erforderlicher Kabelquerschnitt mm21,5 2,5 4,0 1,5
Warmwasserleistung bei ∆t = 25K 2) l/min 2,0 2,5 3,3 3,7
Einschaltwassermenge l/min 1,3 1,8 2,2 2,4
Ausschaltwassermenge l/min 1,0 1,4 1,7 2,0
ca. Gewicht mit Wasserfüllung kg 1,5
Schutzart IP25
Kennzeichnung / Prüfzeichen siehe Typenschild
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013. Das Produktdatenblatt befindet sich am Ende dieses Dokuments. 1) Der spezifische
Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmen erfragt werden. 2) Temperaturerhöhung von z.B. 15°C auf 40°C.
SMB/ LS
Art.-Nr. 1100-04100
SME
Art.-Nr. 1100-04150
LS 30
Art.-Nr. 0010-0055
LS 20
Art.-Nr. 0010-0054
LS 12
Art.-Nr. 0010-0052
SME
www.clage-com.ru

M3...7-O
4
DE
Abb. 2: »Lieferumfang«
Gerätebeschreibung

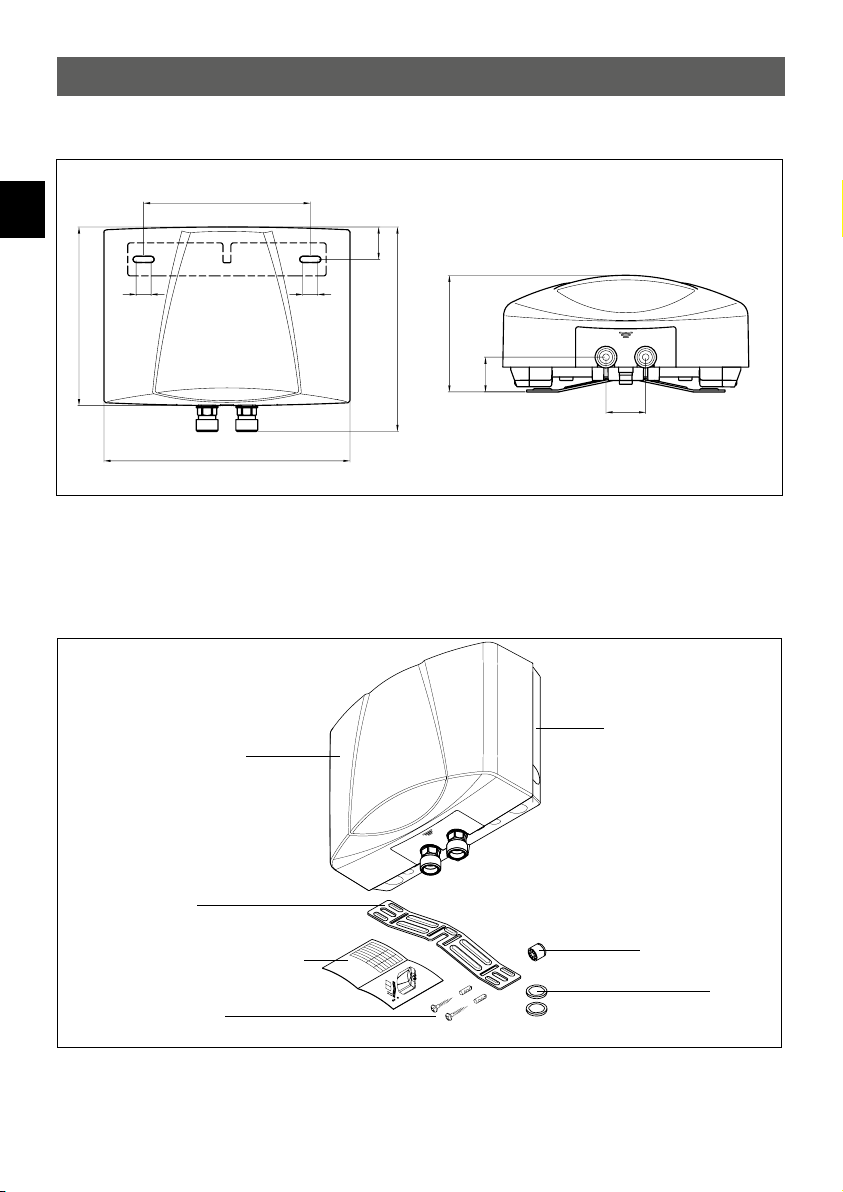

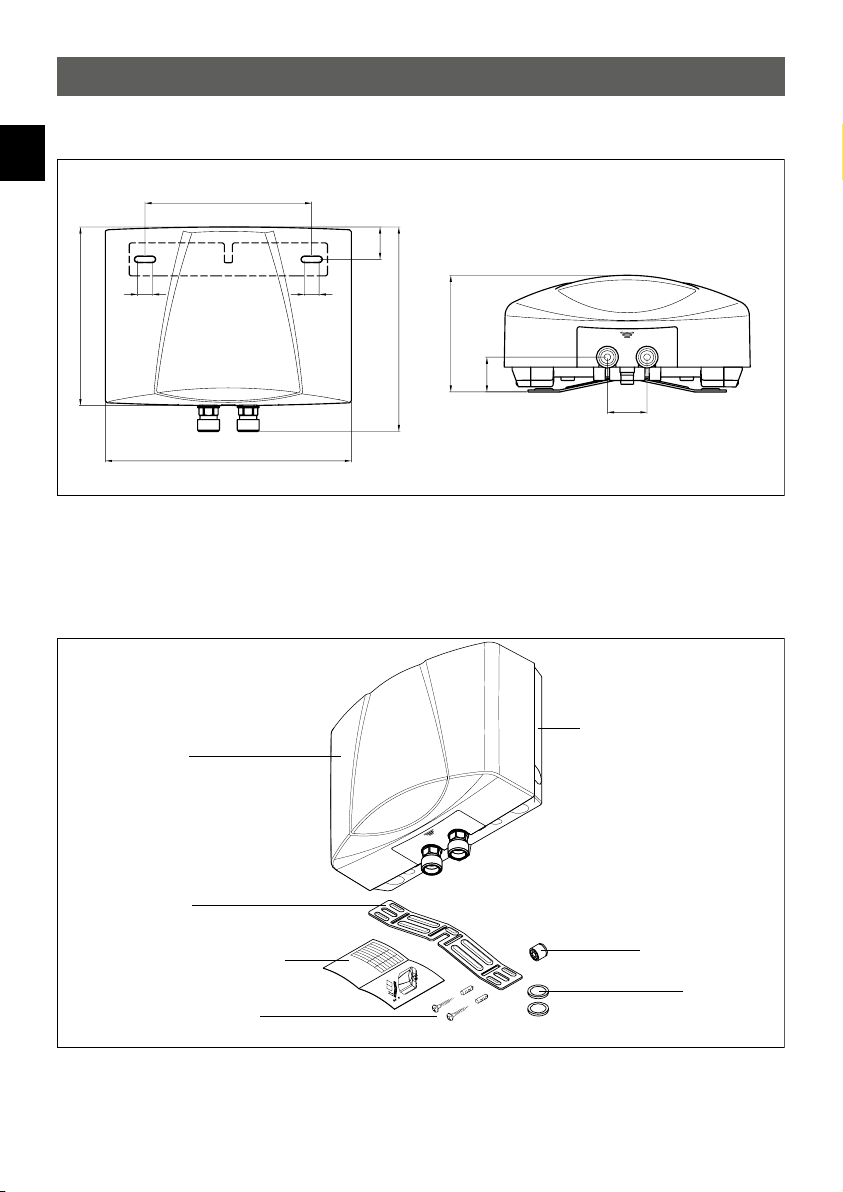

1.3 Abmessungen
Abb. 1: »Abmessungen« (Maßangaben in mm)
Metallwandhalter
Gebrauchs- und Montageanleitung
Montageschrauben und Dübel
Durchlauferhitzer
Spezial-Strahlregler
Wandhalter (nicht bei M/SMB)
Dichtungen
1.4 Lieferumfang
88 + 0..15
26
155
24,5
1111
126
186
135
30
www.clage-com.ru

5
CLAGE
DE
Die Montage erfolgt direkt an die Spezialarmatur SMB oder SME. Wir garantieren eine
einwandfreie Funktion des Durchlauferhitzers nur bei Verwendung von CLAGE-Armaturen und
-Zubehör. Bei der Installation ist Folgendes zu beachten:
• DIN VDE 0100 und EN806 sowie die gesetzlichen Vorschriften des jeweiligen Landes und
die Bestimmungen des örtlichen Elektrizitäts- und Wasserversorgungsunternehmens.
• Technische Daten und Angaben auf dem Typenschild unter der Blende.
• Für Wartungszwecke muss der Durchlauferhitzer leicht zugänglich sein. Ein separates
Absperrventil muss installiert sein.
• Das Gerät darf nur zusammen mit einer Niederdruckarmatur betrieben werden.
• Es dürfen keine Zubehörteile in der Verpackung zurück gelassen werden.
• Die Wasserleitung muss sicher und stabil in der Wand installiert sein.
• Die Mindestanforderungen an den spezifischen Widerstand des Wassers sind einzuhalten.
Der spezifische Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmen
erfragt werden.
2.2 Montagehinweise

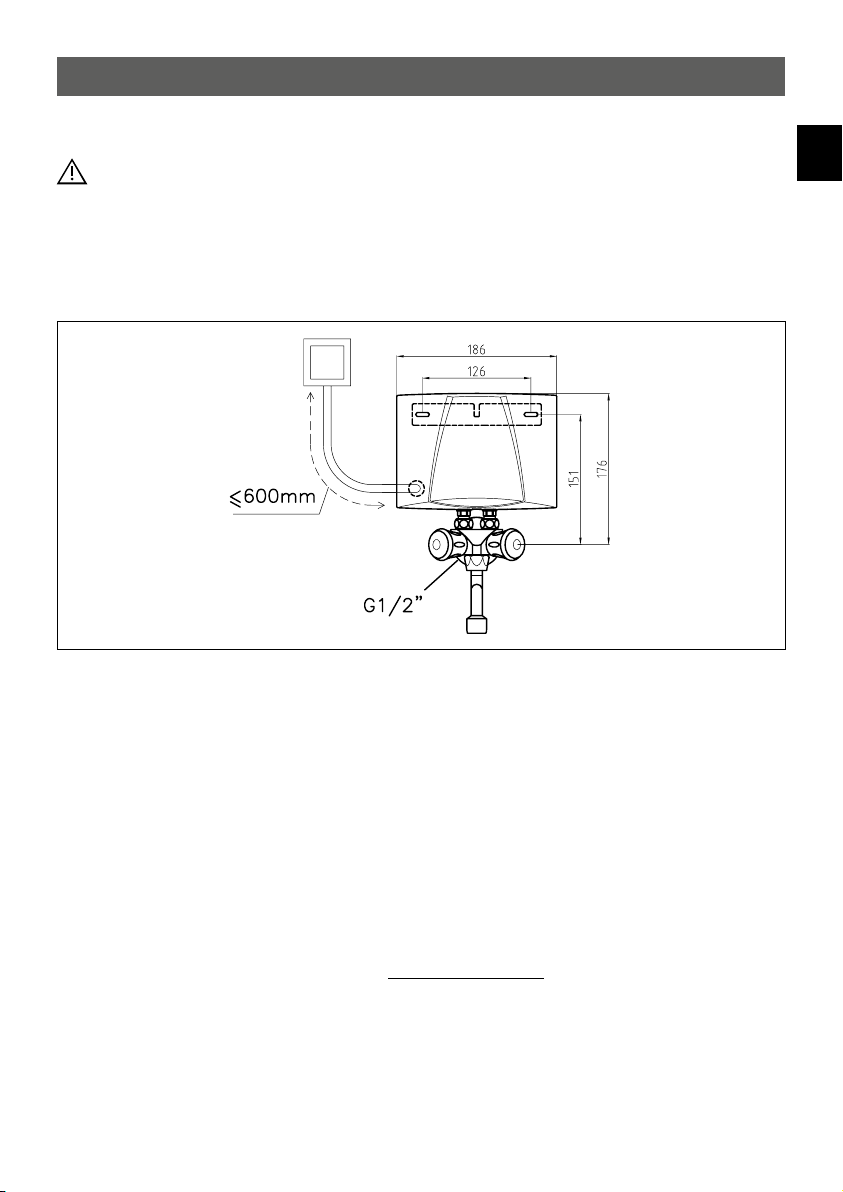

Abb. 3: »Installationskizze mit Armatur SMB«(Maßangaben in mm)
Montage, erste Inbetriebnahme und Wartung dieses Gerätes dürfen nur durch
einen Fachmann erfolgen, der dabei für die Beachtung der bestehenden Normen und
Installationsvorschriften voll verantwortlich ist. Wir übernehmen keine Haftung für
Schäden, die durch Nichtbeachtung dieser Anleitung entstehen!
Installation
2. Installation
2.1 Installationsbeispiel: Übertischinstallation M/SMB
www.clage-com.ru

M3...7-O
6
DE
Installation
1. Den Metallwandhalter gemäß Montageschablone mittig über dem Wasseranschluss
anbringen. Der Metallwandhalter ermöglicht eine Installation des Gerätes in variablem
Abstand zur Wand (bis ca. 15mm Abstand zur Wand).
Abb. 5: »Montage des Metallwandhalters«(Maßangaben in mm)
2.3 Installation mit Wandhalter
2.4 Wasseranschluss mit Metallwandhalter
• Die Wasserleitungen dürfen bei der Montage und im Betrieb keine mechanische Kraft
auf die Wasseranschlüsse des Durchlauferhitzers ausüben. Sollte sich dies aufgrund der
Installationsbedingungen nicht sicherstellen lassen, empfehlen wir die Verwendung von
flexiblen Verbindungen.
• Das Gerät ist nicht für die Warmwasserversorgung einer Dusche geeignet.

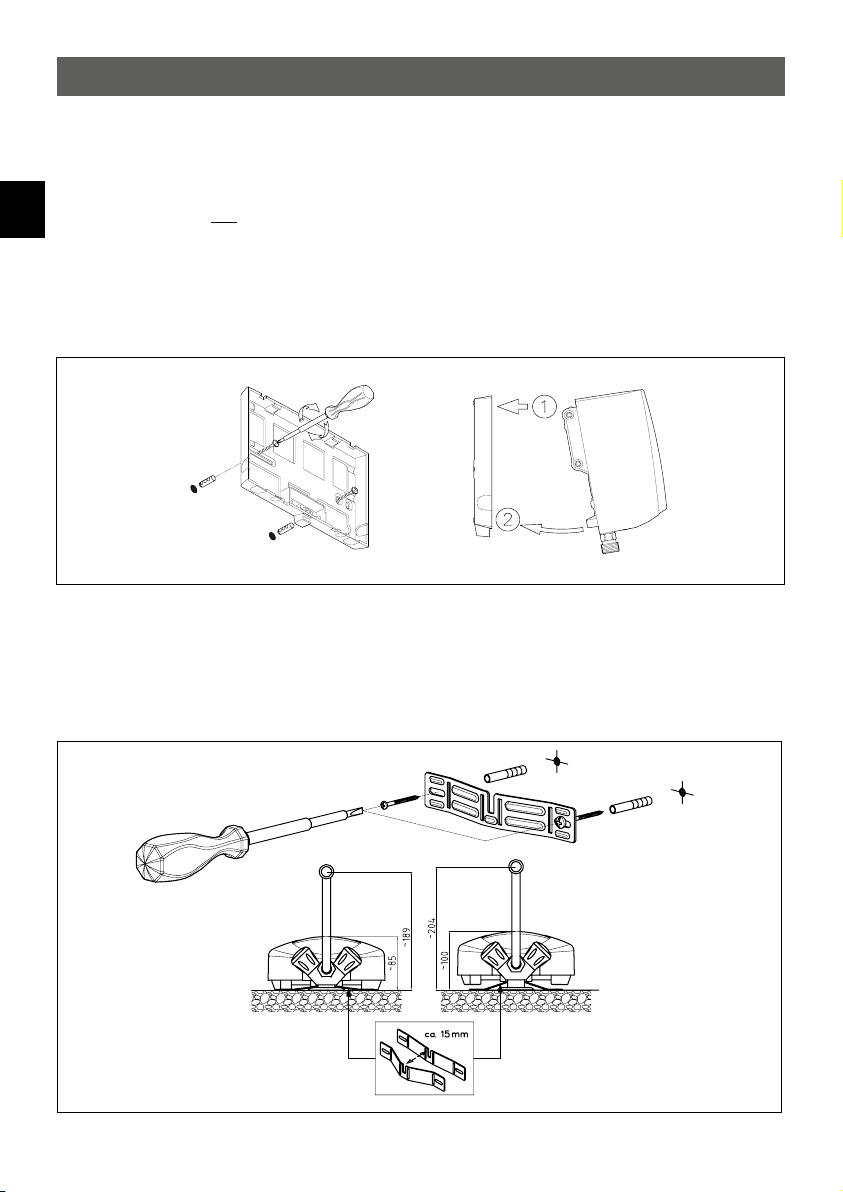

1. Befestigen Sie den Wandhalter mit geeigneten Schrauben und Dübeln an der Wand.
2. Stecken Sie das Gerät auf den Wandhalter und rasten Sie es ein.
Abb. 4: »Montage des Wandhalters«
www.clage-com.ru

7
CLAGE
DE
Installation
3
5
2
4
7
Abb. 6: »Installation mit Armatur SMB«
2. Abdeckrosette auf ½Zoll-Wasseranschluss der Armatur aufstecken.
3. Armatur auf den ½Zoll-Wasseranschluss aufschrauben – dabei mit Teflonband abdichten.
Die Wasseranschlüsse müssen waagerecht ausgerichtet sein.
4. Dichtungen in die ⅜Zoll-Anschlüsse der Armatur einlegen.
5. Durchlauferhitzer von oben in den Metallwandhalter einhaken und auf die ⅜Zoll-
Anschlüsse der Armatur aufsetzen.
6. Überwurfmuttern abwechselnd anziehen, bis handfest. Dabei die Wasseranschlüsse des
Durchlauferhitzers mit Schraubenschlüssel festhalten.
7. Schwenkauslauf in den Armaturenkörper von unten einstecken und verschrauben.
8. Nach Installation alle Verbindungen auf Dichtheit prüfen.
www.clage-com.ru

M3...7-O
8
DE
Installation
Vor dem elektrischen Anschluss das Gerät durch mehrfaches Öffnen und Schließen des
Warmwasserventiles der Armatur mit Wasser füllen und vollständig entlüften. Sonst ist
ein Schaden am Heizelement möglich!
1. Schalten Sie die elektrischen Zuleitungen spannungsfrei.
2. Vergewissern Sie sich, dass der Querschnitt der Zuleitung entsprechend der Angaben in den
technischen Daten dieser Anleitung dimensioniert ist.
3. Stellen Sie sicher, dass der Leitungsschutzschalter entsprechend des Querschnittes der
Anschlussleitung des Gerätes und des Querschnittes der Zuleitung dimensioniert ist.
4. Durchlauferhitzer mit Schutzkontaktstecker:
a. Überprüfen Sie, dass die Steckdose an den Schutzleiter angeschlossen ist.
b. Stecken Sie die Schutzkontaktstecker in die Steckdose.
Alternativ:
4. Durchlauferhitzer ohne Schutzkontaktstecker:
a. Beachten Sie, dass nach VDE 0700 Installationsseitig eine allpolige Trennung mit einer
Kontaktöffnungsweite von ≥3mm pro Phase vorzusehen ist.
b. Schließen Sie die Anschlussleitung über eine Geräteanschlussdose nach Schaltplan an.
Alternativ:
4. Anschluss an eine fest verlegte Leitung:
a. Beachten Sie, dass nach VDE0700 installationsseitig eine allpolige Trennung mit einer
Kontaktöffnungsweite von ≥3mm pro Phase vorzusehen ist.
b. Die fest verlegte Leitung muss den Mindestquerschnitt entsprechend der Angabe im
Kapitel»Technische Daten« erfüllen. Der maximale Querschnitt beträgt 6mm2.

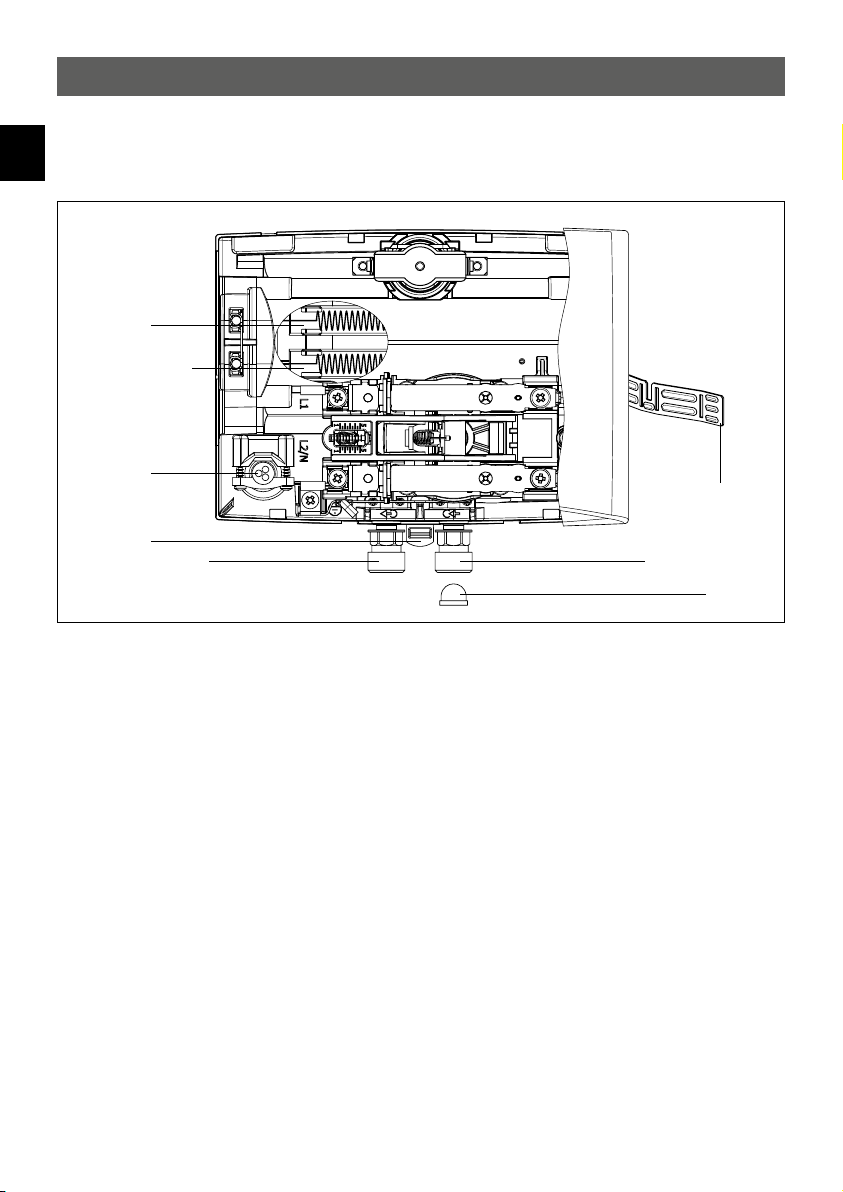

c. Öffnen Sie die Haube des Durchlauferhitzers, indem Sie die Typenschild-Blende abneh-
men, die darunter liegende Gehäuseschraube herausdrehen und die Haube vorsichtig
abziehen.
d. Entfernen Sie die vormontierte Anschlussleitung.
e. Führen Sie die fest verlegten Anschlussleitung durch die Tülle in das Gerät und schließen
Sie die Adern nach Schaltplan an. Die Tülle muss die Leitung wasserdicht umschließen.
f. Montieren Sie die Haube wieder auf dem Gerät.
Der Schutzleiter muss angeschlossen werden!
2.5 Elektroanschluss
www.clage-com.ru

9
CLAGE
DE

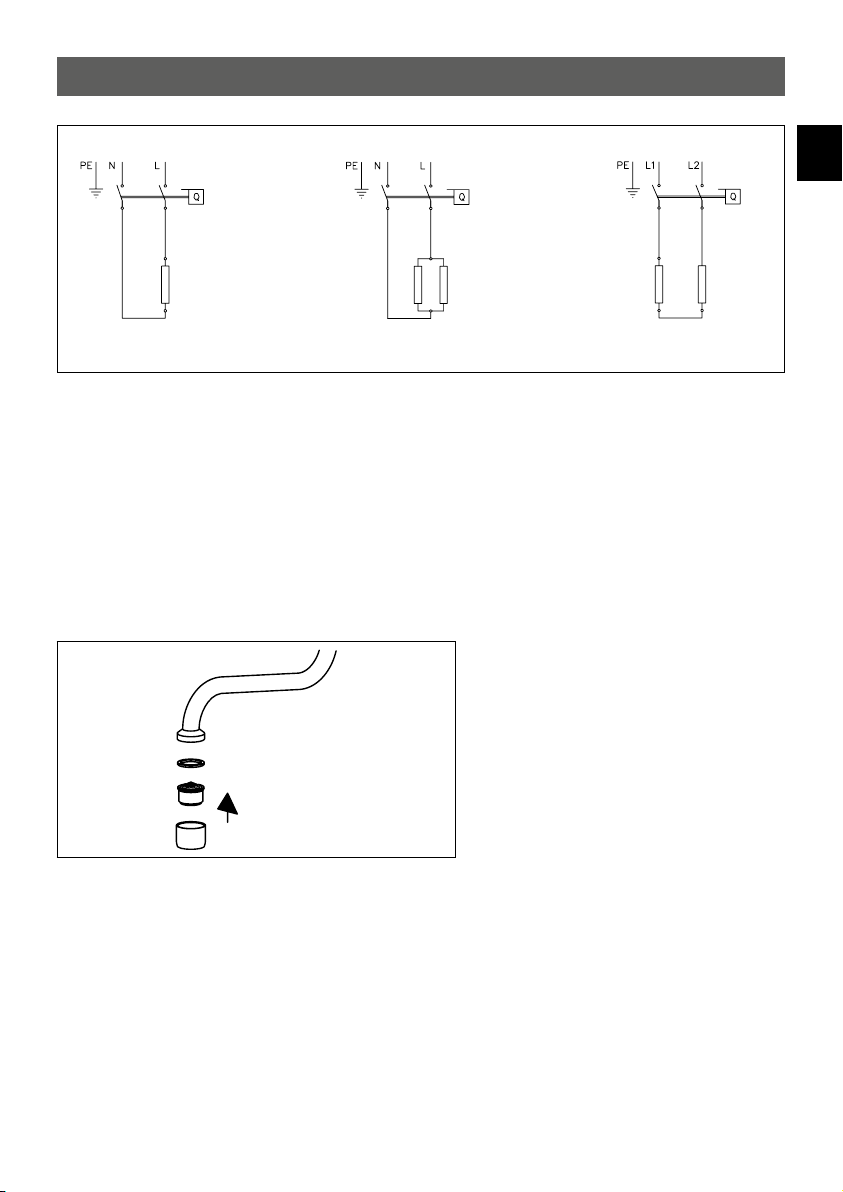

M3, M4 (230 V) M6 (230 V) M7 (400 V)
Abb. 7: »Schaltplan«
Installation
Noch keinen Strom einschalten!
1. Öffnen Sie das Warmwasserventil der Armatur und warten Sie, bis das Wasser blasenfrei
heraus strömt, um den Durchlauferhitzer zu entlüften.
2. Setzen Sie den beigefügten Spezial-Strahlregler in die Hülse (M 22/24) am Auslauf der
Armatur, um einen optimalen Wasserstrahl bei sparsamer Durchflussmenge zu erhalten.
Abb. 8: »Spezial-Strahlregler einsetzen«
3. Schalten Sie den Strom ein.
4. Passen Sie gegebenenfalls die Wassermenge an, falls zum Beispiel die Temperatur nicht
erreicht wird. Die Vorgehensweise dafür wird im Kapitel»Gebrauch«beschrieben.
5. Erklären Sie dem Benutzer die Funktion und den Gebrauch des Durchlauferhitzers und über-
reichen Sie ihm diese Anleitung zur Information und Aufbewahrung.
6. Registrieren Sie das Gerät mit der Registrierkarte beim Werkskundendienst oder im
Internet unter www.clage.de.
2.6 Erstinbetriebnahme
www.clage-com.ru

M3...7-O
10
DE
Auf der Unterseite der Blende befinden sich neben der Gerätetypenbezeichnung (1) auch die
Geräte-Seriennummer (2) und die Artikelnummer (3).
Gerät an Schutzleiter
anschließen!
Appliance must be earthed!
AAAA BBBB
CCCC
1 32

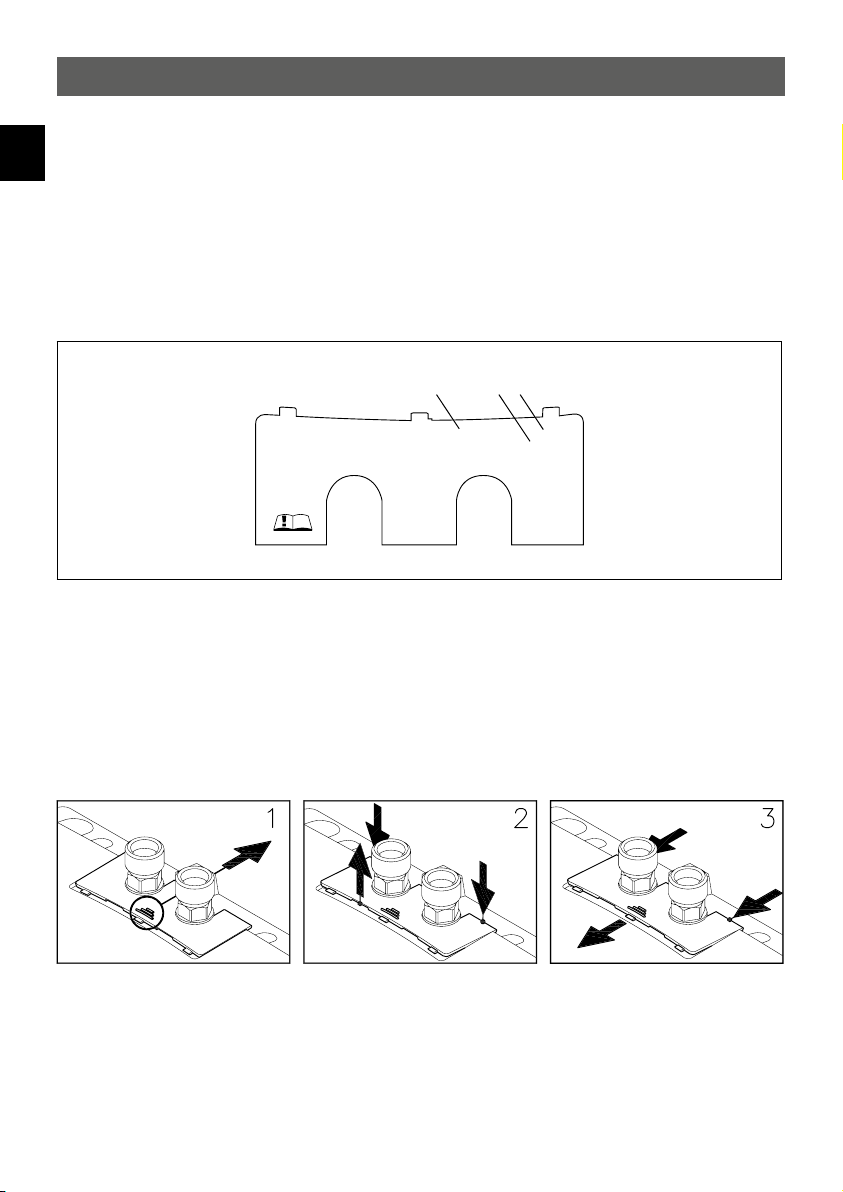

Abb. 9: »Typenschild-Blende«
3.1.1 Abnehmen der Blende
Unter dieser Blende befinden sich das Typenschild und die Haubenschraube.
1. Blende an der Riffelung Richtung Wandhalter schieben.
2. An den hinteren Ecken nach unten drücken, bis die Vorderkante hochklappt.
3. Blende nach vorne abziehen.
Abb. 10: »Abnehmen der Blende«
Sobald das Warmwasserventil an der Armatur geöffnet wird, schaltet sich der Durchlauf-
erhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automatisch
wieder aus.
Gebrauch
3. Gebrauch
3.1 Typenschild-Blende
www.clage-com.ru

11
CLAGE
DE
Nur durch einen Fachmann auszuführen.
Entfernen Sie die Blende, lösen die darunter befindliche Haubenschraube und nehmen die
Haube ab.

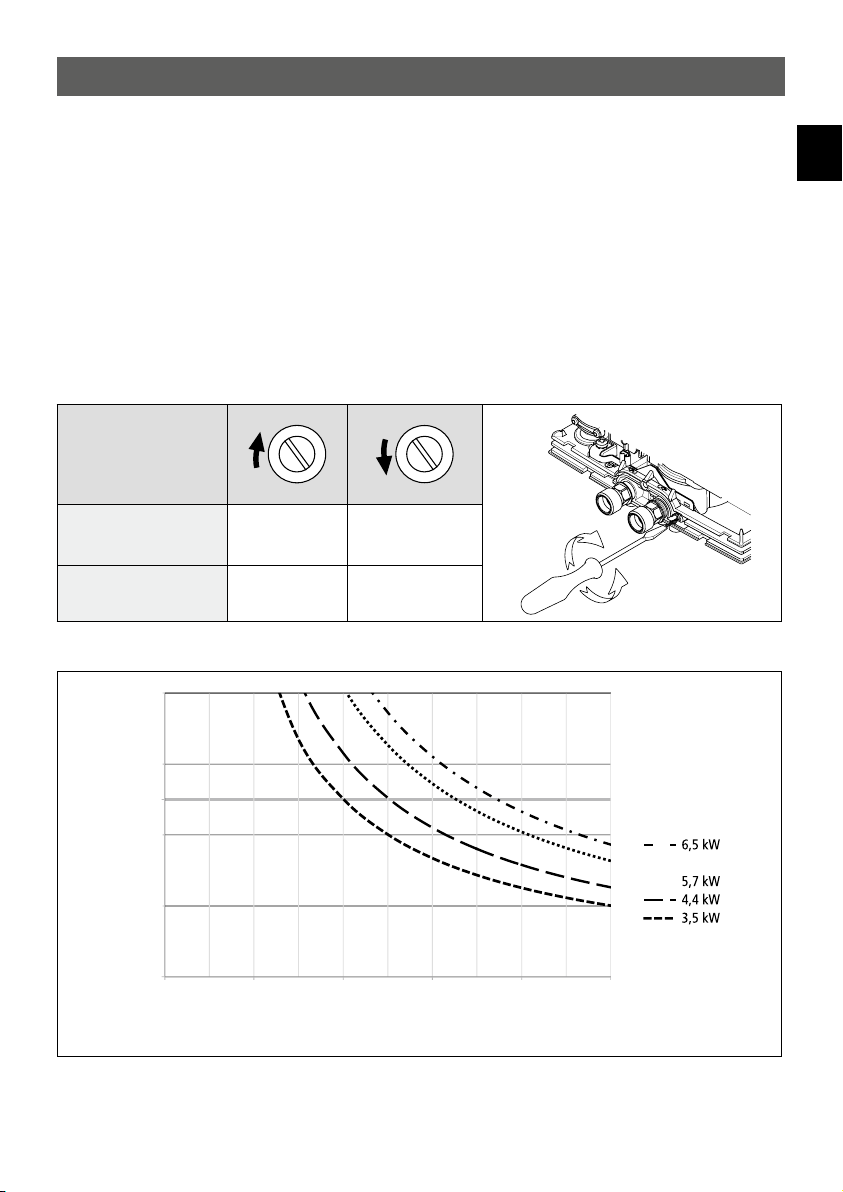

Die maximal erreichbare Temperatur und die maximale Durchflussmenge sind von den örtli-
chen Gegebenheiten abhängig.
Um bei niedrigen Kaltwassertemperaturen noch eine komfortable Auslauftemperatur bzw.
bei hohen Kaltwassertemperaturen eine große Durchflussmenge zu erzielen, kann die
Durchflussmenge an der Justierschraube eingestellt werden. Die Drehrichtung ist in der fol-
genden Abbildung dargestellt:
– +
+ –
Drehrichtung
Durchflussmenge
Temperatur
Abb. 11:
»Einstellen der Wassermenge und Temperatur«
25
30
40
20
10
0
0,0 1,0 2,0 3,0 4,0 5,0
Temperaturerhöhung [K]
Warmwasserleistung [l/min]
Abb. 12: »Temperaturerhöhung und Warmwasserleistung«
Gebrauch
3.2 Einstellen der Wassermenge und Temperatur
www.clage-com.ru

M3...7-O
12
DE Der Kaltwasseranschluss des Durchlauferhitzers ist mit einem Filtersieb ausgestattet. Durch
Verschmutzung dieses Filtersiebes kann die Warmwasserleistung vermindert werden. Eine
Reinigung oder ein Austausch ist wie folgt vorzunehmen:
1. Schalten Sie die elektrischen Zuleitungen zum Durchlauferhitzer spannungsfrei.
2. Schließen Sie das Absperrventil in der Zulaufleitung bzw. die Armatur.
3. Überwurfmuttern abwechselnd lösen. Dabei die Wasseranschlüsse des Durchlauferhitzers
mit Schraubenschlüssel festhalten. Dabei kann Wasser austreten.
4. Durchlauferhitzer nach oben vom Wandhalter abnehmen.
5. Hebeln Sie das Filtersieb aus dem Kaltwasseranschluss des Durchlauferhitzers heraus und
reinigen bzw. ersetzen Sie es.
6. Setzen Sie das saubere Filtersieb wieder in das Kaltwasseranschluss ein und montieren das
Gerät wieder auf der Armatur.
7. Entlüften Sie den Durchlauferhitzer, wie im Kapitel»Entlüften« beschrieben.
8. Schalten Sie die Spannung wieder ein.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation oder nach Reparaturen
am Gerät) muss der Durchlauferhitzer vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Schalten Sie die elektrischen Zuleitungen zum Durchlauferhitzer spannungsfrei.
2. Öffnen Sie das Warmwasserventil der Armatur und warten Sie, bis das Wasser blasenfrei
heraus strömt, um den Durchlauferhitzer zu entlüften.
3. Schalten Sie die Spannung wieder ein.
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwischen. Keine
scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (Strahlregler und
Handbrausen) regelmäßig abschrauben und reinigen. Lassen Sie alle drei Jahre die elektro-
und wasserseitigen Bauteile durch einen anerkannten Fachhandwerksbetrieb überprüfen,
um die einwandfreie Funktion und Betriebssicherheit jederzeit zu gewährleisten.
Gebrauch
3.3 Wechsel des Filtersiebes
3.4 Entlüften
3.5 Reinigung und Pflege
www.clage-com.ru

13
CLAGE
DE
4. Störungsbehebung
4.1 Selbsthilfe bei Problemen
Diese Tabelle hilft dabei, die Ursache einer evtl. Störung zu finden und diese zu beseitigen.
Problem Mögliche Ursache Abhilfe
Es kommt kein Wasser Wasserzufuhr versperrt Hauptwasserhahn aufdrehen
Es kommt weniger Wasser
als erwartet
Strahlregler fehlt Spezial-Strahlregler montieren
Wasserdruck zu gering Fließwasserdruck prüfen, Wassermengen-
einstellung anpassen lassen (Fachmann)
Verschmutzungen Schmutz im Filtersieb und in der Armatur
entfernen
Das Gerät schaltet sich ein
und aus
Wasserdruck schwankt,
zu geringer Durchfluss
Verschmutzungen entfernen / Wasserdruck
erhöhen, andere Zapfstellen schließen
Obwohl das Gerät hörbar
schaltet, bleibt das Wasser
kalt
Elektroanschluss nicht in Ordnung Elektroanschluss prüfen
Keine Spannung Sicherungen in der Hausinstallation überprüfen
Heizwendel defekt Heizwendel erneuern (Fachmann)
Das Gerät schaltet nicht
hörbar ein und das Wasser
bleibt kalt
Wasseranschlüsse vertauscht Installation überprüfen
Fließwasserdruck zu gering Wassermengeneinstellung prüfen (Fachmann),
Wasserdruck prüfen
Verschmutzungen Verschmutzungen im Zu- oder Auslauf
beseitigen
Die Warmwasser-
temperatur schwankt
Wasserdruck schwankt Fließwasserdruck stabilisieren
Elektrische Spannung schwankt Spannung prüfen
Die Warmwasser-
temperatur ist zu niedrig
Durchfluss zu hoch oder
Einlauftemperatur zu niedrig
Wassermengeneinstellung anpassen lassen
(Fachmann)
Leistungsaufnahme zu niedrig Spannungsversorgung prüfen
M6: Eine Heizwendel defekt Heizwendel erneuern (Fachmann)
Störungsbehebung
Wenn die Netzanschlussleitung des Gerätes beschädigt ist, muss sie durch einen Fachmann
ausgetauscht werden, um Gefährdungen zu vermeiden. Die beschädigte Leitung muss durch
eine Original-Anschlussleitung ausgetauscht werden (als Ersatzteil erhältlich).
Sollte das Gerät weiterhin nicht einwandfrei funktionieren, wenden Sie sich bitte an den
Werkskundendienst.
www.clage-com.ru

M3...7-O
14
DE
CLAGE GmbH
Werkskundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]
Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!
Abb. 13: »Ersatzteile«
4.2 Ersatzteile
Störungsbehebung
4.3 Kundendienstadresse
Falls ein Mangel vorliegt, senden Sie das Gerät bitte mit einem Begleitschreiben und dem
Kaufnachweis zur Überprüfung bzw. Reparatur ein.
Warmwasseranschluss
Wandhalter
Netzleitung
Zweite Heizwendel
(5,7kW + 6,5 kW)
Heizwendel
Kaltwasseranschluss
Metallwandhalter
Filtersieb
www.clage-com.ru

15
CLAGE
DE
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten
hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am Ende ihrer
Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie dieses Gerät
daher zu einer der kommunalen Sammelstellen, die Elektronikschrott entgegennehmen. Diese
ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche
Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der
Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgele-
genen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler
oder Lieferanten in Kontakt. Diese halten weitere Informationen für Sie bereit.
5. Entsorgung
5.1 Demontage
Entsorgung
5.2 Umwelt und Recycling
1. Schalten Sie die elektrischen Zuleitungen zum Durchlauferhitzer spannungsfrei.
2. Schließen Sie das Absperrventil in der Zulaufleitung.
3. Lösen Sie die elektrische Verbindung in der Geräteanschlussdose, beziehungsweise ziehen
Sie den Schutzkontaktstecker, sofern das Gerät mit einem Stecker ausgestattet ist.
4. Lösen Sie die Armatur von den Anschlüssen des Gerätes. Dabei kann Wasser austreten.
5. Lösen Sie das Gerät vom Wandhalter.
6. Schrauben Sie den Wandhalter von der Wand ab.
www.clage-com.ru

16
M3...7-O
EN
Contents
1. Description of appliance
1.1 Technical specifications .......................................................17
1.2 Recommended open-outlet taps................................................17
1.2.1 Optional swivel outlets ......................................................17
1.3 Dimensions .................................................................18
1.4 Scope of delivery .............................................................18
2. Installation
2.1 Typical installation: over-sink installation M/SMB .................................19
2.2 Installation instructions .......................................................19
2.3 Installation with wall bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
2.4 Water connection (metal wall bracket)...........................................20
2.5 Electrical connection..........................................................22
2.6 Initial start-up ...............................................................23
3. Use
3.1 Rating plate cover............................................................24
3.1.1 Removing the cover.........................................................24
3.2 Adjusting the water flow and temperature .......................................25
3.3 Changing the strainer.........................................................26
3.4 Purging.....................................................................26
3.5 Cleaning and maintenance ....................................................26
4. Troubleshooting
4.1 Self-help when problems occur .................................................27
4.3 Spare parts..................................................................28
4.2 Customer service address......................................................28
5. Disposal
5.1 Disassembly.................................................................29
5.2 Environment and recycling.....................................................29
6. Product data sheet in accordance with EU regulation 812/2013 814/2013
(Is attached at the end of this document)
Note: Carefully read the enclosed safety instructions through in full
before the appliance is installed, put into service and used and fol-
low them in the further steps and during use!
www.clage-com.ru

17
CLAGE
EN
Description of appliance
1.2 Recommended open-outlet taps
1.2.1 Optional swivel outlets
SMB/ LS
Art.-No. 1100-04100
SME
Art.-No. 1100-04150
LS 30
Art.-No. 0010-0055
LS 20
Art.-No. 0010-0054
LS 12
Art.-No. 0010-0052
1. Description of appliance
This instantaneous water heater is intended to provide the economical heating of water suffi-
cient for a single outlet, i.e. handwash basin, and must be connected to a special open-outlet
tap to avoid any overpressure. Appliances with a higher power rating can also be used to sup-
ply a kitchen sink.
When the hot water tap is opened, the instantaneous water heater switches itself on auto-
matically and heats the water as it passes through the appliance. It is only then that the appli-
ance uses electricity. The temperature increase depends on the flow rate.
1.1 Technical specifications
Type M3-O M4-O M6-O M7-O
Energy efficiency class A *)
Capacity Litre 0.2
Max. operating pressure MPa (bar) 0 (0); Open outlet only!
Heating system Bare wire heating system IES®
Min. water resistance at 15°C 1) Ωcm 1100
Max. water inlet temperature °C 20
Rated voltage 1~ / N / PE 230 V AC 2~ / PE 400 V AC
Rated power kW 3.5 4.4 5.7 6.5
Rated current A 15.2 19.1 24.8 16.3
Required min. cable cross-section mm21.5 2.5 4.0 1.5
Hot water output at ∆t = 25K 2) l/min 2.0 2.5 3.3 3.7
Switching on at l/min 1.3 1.8 2.2 2.4
Switching off at l/min 1.0 1.4 1.7 2.0
Approx. weight when filled with water kg 1.5
Protection class IP25
Marking / Approvals see rating plate
*) The declaration complies with the EU regulation No812/2013. The product data sheet is attached at the end of this document.
1) The specific resistance can be asked for at your water distribution company. 2) Temperature increase from e.g. 15°C to 40°C.
SME
www.clage-com.ru

18
M3...7-O
EN
Fig. 2: “Scope of delivery“
Fig. 1: “Dimensions” (in mm)
Description of appliance
1.3 Dimensions
1.4 Scope of delivery
88 + 0..15
26
155
24,5
1111
126
186
135
30
Special tap aerator
Joints
Fixing screws and plugs
Operating and installation instructions
Metal wall bracket
Instantaneous water heater
Wall bracket (not M/SMB)
www.clage-com.ru

19
CLAGE
EN
The heater is installed directly on the SMB or SME special tap. We guarantee trouble-free oper-
ation of the instantaneous water heater only if CLAGE fittings and accessories are used. Note
the following during installation:
• Installation must comply with DIN VDE 0100 and EN806 and with the statutory regulations
of the country and the provisions of the local electricity and water supply company.
• Check the technical data and information on the rating plate.
• Easy access to the instantaneous water heater must be guaranteed at all times for mainte-
nance purposes. An separate shut-off valve must be installed.
• Only use the appliance with an open-outlet tap.
• Ensure that all accessories are removed from the packaging.
• The water pipe must be securely embedded in the wall and it must be stable.
• The minimum requirements for the required water resistance must be complied with. The
required water resistance of the can be obtained from your water supply company.
• The minimum requirements for the required water resistance must be complied with. The
required water resistance of the can be obtained from your water supply company.
2.2 Installation instructions
Installation, initial operation and maintenance of this appliance must only be con-
ducted by an authorised professional, who will then be responsible for adherence to
applicable standards and installation regulations. We assume no liability for any damag-
es caused by failure to observe these instructions!
Installation
2. Installation
2.1 Typical installation: over-sink installation M/SMB
Fig. 3: “Installation diagram with SMB tap“ (dimensions in mm)
www.clage-com.ru

20
M3...7-O
EN
1. Place the metal wall bracket in a central position above the water connection as per the
installation template. The metal wall bracket allows the appliance to be installed at a varia-
ble distance from the wall (up to approx. 15mm from the wall).
Fig. 5: “Installing the metal wall bracket” (dimensions in mm)
Installation
2.4 Water connection (metal wall bracket)
• The water pipes must not exert any mechanical force on the water connections of the
instantaneous water heater during installation and operation. If this cannot be guaranteed
due to the installation conditions, we recommend the use of flexible connections.
• This appliance is not suitable for warm water supply to showers.
1. Secure the wall bracket to the wall with suitable screws and dowels.
2. Place the appliance onto the wall bracket and snap it into position.
2.3 Installation with wall bracket
Fig. 4: “Installing the wall bracket”
www.clage-com.ru
