clage DEX 12 Next User manual

Gebrauchs- und Montageanleitung
Operating and installation instructions
08.20
E-Komfortdurchlauferhitzer DEX12 Next
E-convenience instant water heater DEX 12 Next
de > 
en > 
fr > 
nl > 
pt > 
es > 
pl > 
ru > 
cs > 
sk > 
bg > 
sr > 

DE
DEX12 Next
2
Inhaltsverzeichnis
Gebrauchsanleitung
. Gerätebeschreibung ...................................
. Umwelt und Recycling .................................
. Gebrauch.............................................
Hauptansicht..........................................
Hauptmenü ...........................................
Statistik ..............................................
Einstellungen .........................................
Nutzer ...............................................
Geräteinformation.....................................
Nacherwärmung.......................................
Energiespartipp .......................................
Entlüften nach Wartungsarbeiten........................
Reinigung und Pflege ..................................
. Selbsthilfe bei Problemen und Kundendienst ..............
. Produktdatenblatt nach Vorgabe der EU Verordnungen -
/ / ...............................
Montageanleitung
. Übersichtsdarstellung.................................
. Technische Daten.....................................
. Abmessungen........................................
. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montageort..........................................
Montagezubehör .....................................

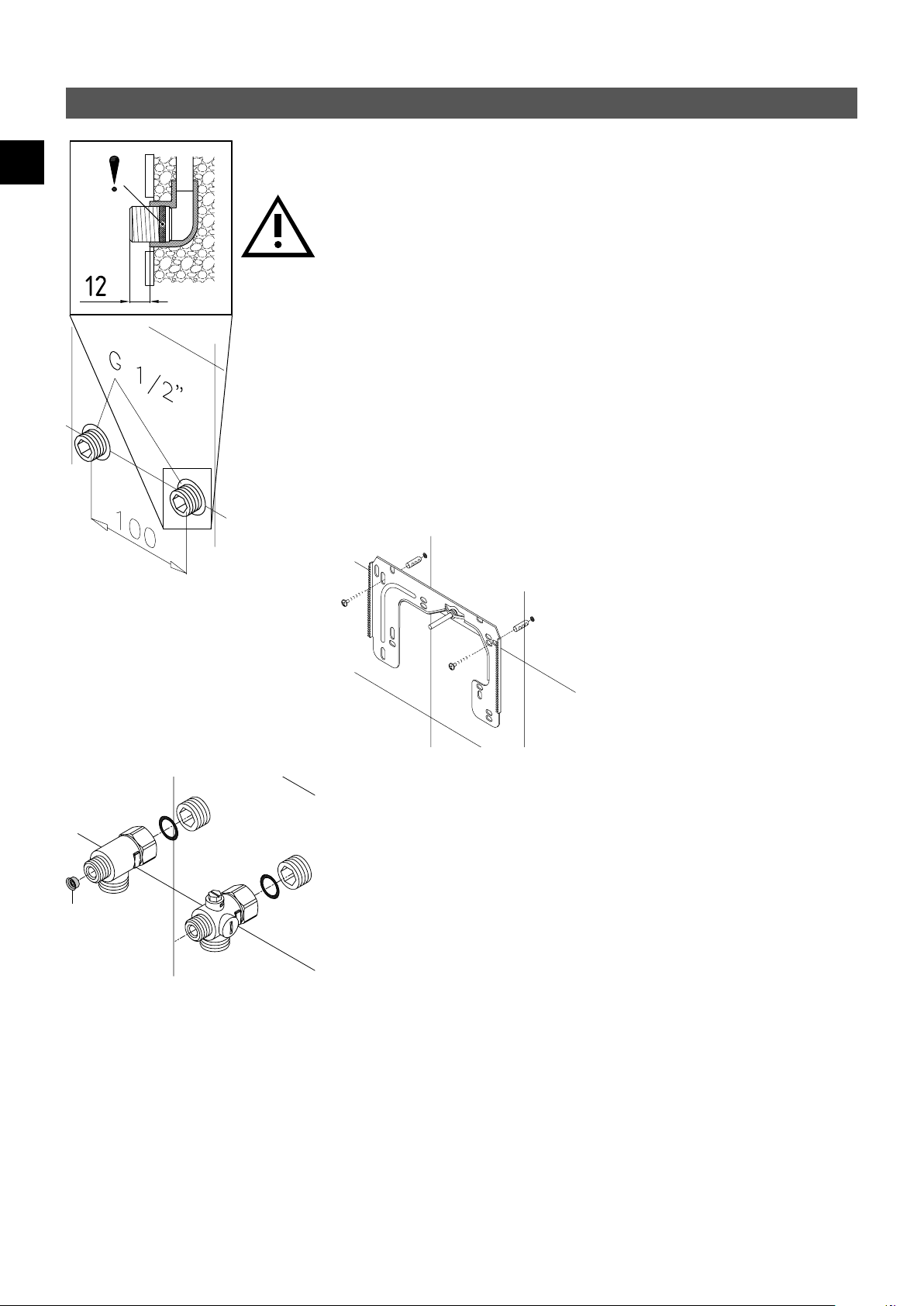

Wandhalter montieren ................................
Wasseranschlussstücke installieren......................
Gerät montieren .....................................
. Aufputzmontage .....................................
. Elektroanschluss .....................................
Schaltplan ...........................................
Bauliche Voraussetzungen .............................
Elektroanschluss von unten ............................
. Erstinbetriebnahme...................................
Leistungsumschaltung.................................
Erneute Inbetriebnahme...............................
Duschanwendung.....................................
Sperrfunktion ........................................
. Wartungsarbeiten ....................................
Reinigung und Wechsel des Filtersiebes im Anschlussstück
bei Unterputzanschluss................................
Reinigung und Wechsel des Filtersiebes bei
Aufputzanschluss .....................................
Geräteregistrierung
Registrieren Sie Ihr Gerät online auf unserer Webseite und profitieren Sie von unseren Serviceleistungen im Garantiefall.
Ihre vollständigen Daten helfen unserem Kundendienst Ihr Anliegen schnellstmöglich zu bearbeiten.
Für die Onlineregistrierung folgen Sie einfach dem unten stehenden Link oder nutzen Sie den QR-Code mit Ihrem Smartphone oder
Tablet.
https://partner.clage.com/de/service/geraeteregistrierung/
Die mit dem Gerät gelieferten Unterlagen sind sorgfältig aufzubewahren.

CLAGE
DE
3
2. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten hergestellt. Beachten Sie bei einer
Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie die-
ses Gerät daher zu einer der kommunalen Sammelstellen, die gebrauchte Elektronikgeräte wieder dem Wertstoffkreislauf zuführen.
Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und
Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Infor-
mationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler oder Lieferanten in Kontakt. Diese hal-
ten weitere Informationen für Sie bereit.
Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Installation, der Inbetrieb-
nahme und der Nutzung sorgfältig und vollständig durchzulesen und für das weitere
Vorgehen, sowie den Gebrauch zu beachten!
Gebrauchsanleitung
Der E-Komfortdurchlauferhitzer DEX12 Next ist ein elektronisch geregelter
Durchlauferhitzer mit grafikfähigem E-Paper-Display und Sensortasten zur komfortab-
len und sparsamen Warmwasserversorgung einer oder mehrerer Zapfstelle(n).
Die Elektronik regelt die Leistungsaufnahme in Abhängigkeit von der gewählten
Auslauftemperatur, der jeweiligen Zulauftemperatur und auch der Durchflussmenge,
um die eingestellte Temperatur gradgenau zu erreichen und auch bei Wasserdruck-
schwankungen konstant zu halten. Die gewünschte Auslauftemperatur kann über die
Sensortasten von 20°C bis 60°C eingegeben und auf dem E-Paper-Display abgelesen
werden.
Der DEX12 Next verfügt über eine intuitive Menüführung, in der sich verschiedene
Benutzerprofile einrichten und gesammelte Daten auslesen lassen.
Die Zulauftemperatur kann bis zu 70°C betragen, so dass auch der Betrieb zur
Nacherwärmung, z.B. in Solaranlagen, möglich ist.
1. Gerätebeschreibung
Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der Durchlauf-
erhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automa-
tisch wieder aus. Die Bedienung des Durchlauferhitzers erfolgt entweder direkt am
Gerät oder mit einer optionalen Funkfernbedienung.

DE
DEX12 Next
4
Hauptansicht
Das E-Paper-Display wechselt nach ca. 60 Sekunden ohne Tastendruck automatisch in
die Hauptansicht.
Durch einfaches Tippen auf eine der Sensortasten können verschiedene Nutzerprofile
und Anwendungen ausgewählt oder Temperaturänderungen vorgenommen werden.
3. Gebrauch
Temperaturanzeige
Der Skalenring wird bei steigender Temperatureinstellung aufgefüllt. Zusätzlich wird
die Solltemperatur in °C in der Displaymitte angezeigt.
Temperatureinstellung
Die Wunschtemperatur kann über die zwei mittleren Sensortasten in einem Bereich
von 20°C bis 60°C gewählt werden. Einmaliges Tippen ändert die Temperatur um 1°C,
im Komfortbereich zwischen 35°C und 43°C um 0,5°C. Wird die Temperatur unter
20°C eingestellt, erscheint das Symbol in der Temperaturanzeige und das Gerät
schaltet die Heizfunktion ab.
Nutzerauswahl
Es können bis zu vier Nutzerprofile angepasst werden. Jeder Nutzer hatdie Möglich-
keit, sich seine Wunschtemperaturen für die verschiedenen Anwendungsbereiche
in seinem Profil zu speichern. Die Nutzerprofile können durch Tippen auf die linke
Sensortaste aufgelistet und dann über die jeweilige Sensortaste unter den Profilbildern
gewählt werden
(Profil individualisieren siehe Abschnitt »Nutzer«).
Anwendungen
Hier können bereits voreingestellte Anwendungen ausgewählt werden. Durch Tippen der
Sensortaste unter der Anzeige öffnet sich die Auswahl. Tippen auf die Sensortaste unter
einer der Anwendungen aktiviert diese.
Die Anwendungen sind werkseitig auf die folgenden Temperaturwerte eingestellt:
Handwäsche=35°C, Dusche=38°C, Badewanne=42°C,
Heißwasser=48°C.
Um eigene Temperaturwerte zu speichern, wählen Sie eine Anwendung und stellen die
gewünschte Temperatur ein. Anschließend tippen und halten Sie die Sensortaste unter
Ihrem Profilbild oder der Anwendung zwei Sekunden gedrückt.
Statusanzeige oben
Bediensperre aktiv (PIN)
Die Zulauftemperatur liegt über dem Sollwert (Gerät heizt nicht)
Option Funkfernbedienung bzw. HomeServer ist installiert. Das Gerät kann
ferngesteuert werden.
Sensortasten
Temperaturanzeige
Anwendungen
Statusanzeige unten
Nutzer
Statusanzeige oben
Menütaste

CLAGE
DE
5
3. Gebrauch
Hauptmenü
Über die Menütaste gelangen Sie in das Hauptmenü. Alle Funktionsmenüs und
Speicherwerte des Gerätes können von hier aus ausgewählt werden.
Statusanzeige unten
Anzeigebereich für Funktionen, welche eine Bestätigung vom Nutzer verlangen oder im
Gebrauch von hoher Bedeutung sind.
Wartung: Das Gerät hat einen Fehler erkannt. Weitere Informationen erhalten
Sie im Hauptmenü unter »Geräteinfo«.
Maximaltemperatur erreicht: Die Temperatur lässt sich nicht weiter erhöhen, da
die eingestellte Temperaturgrenze erreicht wurde. Die Temperaturgrenze kann
im Hauptmenü unter »Einstellungen« geändert werden.
Heizung aktiviert: Das Symbol erscheint sobald Wasser durch das Gerät
erwärmt wird.
Leistungsgrenze: Die Leistung des Gerätes reicht nicht aus, um die aktuell
fließende Warmwassermenge auf die Wunschtemperatur zu erwärmen.
Reduzieren Sie die Warmwassermenge an der Armatur.
Statistik
In den Statistiken werden Ihre Verbrauchs- und Nutzungsdaten durch das Gerät erfasst
und grafisch dargestellt:
Wasserverbrauch
Stromverbrauch
Gesamtkosten des Verbrauchs
Durch Wählen von oder kann durch die verschiedenen Zeiträume geblättert
werden. Die Verbräuche werden in Diagrammen über einen Zeitraum der letzten
Zapfung oder über den Gesamtverbrauch angezeigt.
Hinweis: Die Verbrauchs- und Nutzungsdaten sind nicht für Abrechnungszwecke
geeignet.
Einstellungen
Dieses Menü dient der grundlegenden Konfiguration des Gerätes. Durch Wählen von
oder blättern Sie durch die verschiedenen Menüpunkte und durch Tippen auf
»OK« können Sie direkt Einstellungen verändern oder gelangen Sie in Untermenüs.
Temperatureinheit: Festgelegt auf °C
Sprache: Auswahl der Menüsprache.
Ton: Bedienungstöne aktivieren / deaktivieren.
Hinweis: Alarmsignale und Hinweistöne können nicht deaktiviert werden.
Währung: Auswahl eines Währungssymbols.
Temperaturgrenze: Die Temperaturbegrenzung kann in diesem Menü
aktiviert/deaktiviert und die maximale Warmwassertemperatur auf einen beliebigen
Wert innerhalb des Temperatureinstellbereiches begrenzt werden.
Hinweis: Wenn der Durchlauferhitzer eine Dusche versorgt, wurde während der
Geräteinstallation die maximale Temperatur begrenzt und kann nicht verändert wer-
den.

DE
DEX12 Next
6
Bediensperre: Sichern Sie ihre Einstellungen mit einer vierstelligen PIN.
Hinweis: Die Bediensperre lässt sich nur mit der richtigen PIN unter »Geschützte
Bereiche« oder über »PIN löschen« deaktivieren. Sollten Sie Ihre PIN vergessen
haben, kontaktieren Sie bitte den Kundenservice.
PIN eingeben: Mit oder können Ziffern von 00 bis 99 gewählt werden. Um zur
nächsten oder vorigen Ziffer zu gelangen, wählen Sie oder . Nach Auswahl der
Ziffern bestätigen Sie durch Tippen auf . Anschließend muss die PIN zur Sicherheit
noch einmal eingegeben und mit »OK« bestätigt werden.
Wenn beide Eingaben übereinstimmen, gelangen Sie in den Abschnitt »Geschützte
Bereiche«.
Geschützte Bereiche: Wählen Sie die Bereiche für eine PIN-Sperre.
• Einstellungen sperren: Automatisch aktiv, sobald eine PIN generiert wurde. Nutzer
gelangen nur mit PIN in das Einstellungsmenü. Deaktivieren löscht die aktuelle PIN.
• + Hauptmenü sperren: Nutzer gelangen nur mit PIN in das Hauptmenü
• + Temperatur sperren: Die Auslauftemperatur wird auf den aktuellen Wert festge-
setzt und kann nur mit PIN geändert werden. Benutzerprofile und Anwendungen
können ebenfalls nur mit PIN geändert werden.
Strompreis (Währung/kWh): Den Strompreis des eigenen Stromversorgers angeben.
Wasserpreis (Währung/m³): Den Wasserpreis des eigenen Wasserversorgers angeben.
Lastabwurf: Ohne Funktion.
Werkseinstellung: Sie können alle Einstellungen auf den Auslieferungszustand zurück-
setzen. Die Temperatursperre für Duschanwendung sowie die Lastabwurfeinstellung
werden nicht zurückgesetzt.
Hinweis: Alle individualisierten Nutzerprofile, sowie eingegebene Strom- und
Wasserpreise werden gelöscht.
Statistiken löschen: Mit dieser Funktion lassen sich alle bisher gesammelten Statistik-
daten löschen. Gelöschte Statistikdaten können nicht wiederhergestellt werden.
Wert Beschreibung
0Betrieb ohne Lastabwurfrelais,
Werkseinstellung
1Betrieb mit normalem
Lastabwurfrelais
2Betrieb mit empfindlichem
Lastabwurfrelais
3. Gebrauch

CLAGE
DE
7
Bei Betrieb mit vorerwärmtem Wasser (z.B. mit Solaranlagen) muss gewährleistet sein,
dass die Zulauftemperatur 70°C nicht überschreitet.
Sollte bei Betrieb mit vorerwärmtem Wasser die Zulauftemperatur die vorgewählte
Wunschtemperatur übersteigen, wird keine Leistung abgegeben. In der Hauptansicht
wird das Symbol angezeigt.
3. Gebrauch
Nutzer
Jedes der vier Nutzerprofile kann mit einem eigenen Profilbild versehen werden. Das
Profilbild erscheint in der Hauptansicht.
In der Hauptansicht kann sich jeder Nutzer seine eigenen Wunschtemperaturen für die
verschiedenen Anwendungen einrichten und speichern.
Geräteinformation
Hier werden geräteinterne Messwerte und Parameter aufgelistet. Über die
Sensortasten kann durch die verschiedenen Anzeigen geblättert werden.
Stellen Sie die gewünschte Temperatur am Gerät ein und öffnen Sie nur das
Warmwasserzapfventil. Wenn Ihnen die Wassertemperatur zu hoch ist, mischen Sie
kein kaltes Wasser zu, sondern geben Sie am Gerät eine niedrigere Temperatur ein.
Wenn Sie kaltes Wasser zumischen, wird das bereits erwärmte Wasser wieder abgekühlt
und es geht wertvolle Energie verloren. Außerdem entzieht sich das in der Armatur
zugemischte Kaltwasser dem Regelungsbereich der Elektronik, so dass die Temperatur-
konstanz nicht mehr gewährleistet ist.
Energiespartipp
Nacherwärmung

DE
DEX12 Next
8
3. Gebrauch
Dieser Durchlauferhitzer ist mit einer automatischen Luftblasenerkennung ausgestat-
tet, die ein versehentliches Trockenlaufen verhindert. Trotzdem muss das Gerät vor der
ersten Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in
der Wasserinstallation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das
Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Trennen Sie den Durchlauferhitzer vom Netz, indem Sie die Sicherungen aus-
schalten.
2. Schrauben Sie den Strahlregler an der Entnahmearmatur ab und öffnen Sie
zunächst das Kaltwasserzapfventil, um die Wasserleitung sauber zu spülen und eine
Verschmutzung des Gerätes oder des Strahlreglers zu vermeiden.
3. Öffnen und schließen Sie danach mehrfach das zugehörige Warmwasserzapfventil,
bis keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
4. Erst dann dürfen Sie die Stromzufuhr zum Durchlauferhitzer wieder einschalten und
den Strahlregler wieder einschrauben.
5. Nach ca. zehnSekunden kontinuierlichem Wasserfluss aktiviert das Gerät die
Heizung.
Entlüften nach Wartungsarbeiten
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwi-
schen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel
verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (z.B. Strahl-
regler und Duschköpfe) regelmäßig abschrauben und reinigen. Lassen Sie alle
drei Jahre die elektro- und wasserseitigen Bauteile durch einen anerkannten
Fachhandwerksbetrieb überprüfen, um die einwandfreie Funktion und Betriebs-
sicherheit jederzeit zu gewährleisten.
Reinigung und Pflege

CLAGE
DE
9
DEX12 Next
Problem Ursache Abhilfe
Wasser bleibt kalt,
Display zeigt Screen
»Stromausfall«
Haussicherung ausgelöst Sicherung erneuern oder ein-
schalten
Sicherheitsdruckschalter
hat ausgelöst Kundendienst informieren
Wasser bleibt kalt,
in der Anzeige
erscheint das
Wartungssymbol
Das Gerät hat eine
Störung erkannt
Sicherungen aus- und wie-
der einschalten. Wenn
Fehlermeldung weiterhin
besteht, Kundendienst infor-
mieren
Warmwasserdurchfluss
wird schwächer
Auslaufarmatur ver-
schmutzt oder verkalkt
Strahlregler, Duschkopf und
Siebe reinigen
Zulauffiltersieb ver-
schmutzt oder verkalkt
Filtersieb von Kundendienst rei-
nigen lassen
Gewählte Temperatur
wird nicht erreicht
Leistungsgrenze erreicht Warmwasserdurchfluss an der
Armatur reduzieren
Kaltwasser wird an der
Armatur beigemischt
Nur Warmwasser zapfen,
Temperatur für den Gebrauch
einstellen, Auslauftemperatur
prüfen
Sensortasten reagieren
nicht richtig Displayglas ist nass Display mit einem weichen Tuch
trocken wischen
Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr-
fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten
Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik »zurückzusetzen«.
Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben
können. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
Reparaturen dürfen nur von anerkannten
Fachhandwerksbetrieben durchgeführt
werden.
Wenn sich ein Fehler an Ihrem Gerät mit
dieser Tabelle nicht beheben lässt, wen-
den Sie sich bitte an den Werkskunden-
dienst. Halten Sie die Daten des Geräte-
typenschildes bereit!
4. Selbsthilfe bei Problemen und Kundendienst
CLAGE GmbH
Werkskundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]

DE
DEX12 Next
10
5. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013
Erläuterungen
aName oder Warenzeichen
b.1 Gerätebezeichnung
b.2 Gerätetyp
cLastprofil
dKlasse Warmwasserbereitungs-Energieeffizienz
eWarmwasserbereitungs-Energieeffizienz
fJährlicher Stromverbrauch
gAlternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche
Stromverbrauch, sofern verfügbar.
hTemperatureinstellungen des Temperaturreglers des Warmwasserbereiters
iSchallleistungspegel in Innenräumen
Zusätzliche Hinweise
Alle bei der Montage, Inbetriebnahme, Gebrauch und Wartung des Warmwasserbereiters zu treffenden besonde-
ren Vorkehrungen sind in der Gebrauchs- und Installationsanweisung zu finden.
Alle angegebenen Daten wurden auf Grundlage der Vorgabe der europäischen Richtlinien ermittelt.
Unterschiede zu Produktinformationen, die an anderer Stelle angeführt werden, basieren auf unterschiedlichen
Testbedingungen.
Der Energieverbrauch wurde nach einem standardisierten Verfahren nach EU-Vorgaben ermittelt. Der reale
Energiebedarf des Gerätes hängt von der individuellen Anwendung ab.
a b c d e f h i
b.1 b.2 ηWH AEC °C LWA
%kWh dB(A)
CLAGE DEX12 Next 5E-115G-3D XS A 39 472 60 15

CLAGE
DE
11
Verbindungsrohr
Elektronik
Sicherheitsdruckbegrenzer
SDB
Elektronikabdeckung
Anschlussklemme
Rahmen
Kaltwasseranschlussstück
Feinfilter
Spritzwasserschutztülle
DEX12 Next
Gerätehaube
Rückflussverhinderer
Durchflussgeber
Temperaturfühler
Temperaturfühler
Geräteunterteil
Wandhalter
1. Übersichtsdarstellung
Temperaturbegrenzer
(STB)
Heizelement
Zulaufrohr
Bedienfeld mit
Klapphalter
Montageanleitung
DurchführungstülleG½Zoll Einschraubnippel
Auslaufrohr
Warmwasser-
anschlussstück
Durchflussmengenregler
5l/min

DE
DEX12 Next
12
Typ DEX12 Next
Energieeffizienzklasse A *)
Nennleistung / -strom 8,8kW..11,5kW (38A..50A)
Gewählte/r Leistung / Strom @ 220V 8,1kW (36,6A) 10,5kW (47,8A)
@ 230V 8,8kW (38,3A) 11,5kW (50,0A)
@ 240V 9,6kW (39,9A) 12,5kW (52,2A)
Elektroanschluss 1/N/PE 220V .. 230V .. 240V
Erforderlicher Leiterquerschnitt 10,0mm2
Warmwasserleistung (l/min)
max. bei ∆t = 28K
max. bei ∆t = 38K
4,5
3,3
5,9 1)
4,3
Nenninhalt 0,4l
Nennüberdruck 1,0MPa (10bar)
Anschlussart druckfest / drucklos
Heizsystem Blankdraht-Heizsystem IES®
Einsatzbereich bei 15°C:
spezifischer Wasserwiderstand
spezifische elektrische Leitfähigkeit
≥ 1100cm
≤ 90mS/m
Zulauftemperatur ≤ 70°C
Einschalt- – max. Durchflussmenge 1,5l/min – 5,0 2)
Druckverlust 0,08bar bei 1,5l/min 1,3bar bei 9,0l/min 3)
Einstellbare Temperaturen 20°C – 60°C
Wasseranschluss G½Zoll
Gewicht (mit Wasserfüllung) 4,2kg
Schutzklasse nach VDE I
Schutzart / Sicherheit IP25
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013.
1) Mischwasser
2) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
3) Ohne Durchflussmengenregler
2. Technische Daten
3. Abmessungen
100
170
468 363
56
96
239
Maßangaben in mm

CLAGE
DE
13
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug
4. Installation
Rohrbausatz VDX
(Art.-Nr. 34120) – RDX / RDX3 notwendig! –
Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die
Wasseranschlüsse versetzt oder vertauscht unter dem Gerät aus der Wand kommen
oder seitlich auf der Wand zum Gerät führen. Der Elektroanschluss kann an beliebiger
Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein.
Rohrbausatz UDX
(Art.-Nr. 34110) – RDX / RDX3 notwendig! –
Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die
Wasseranschlüsse oberhalb des Gerätes enden. Der Elektroanschluss kann an beliebi-
ger Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein.
RDX3
VDX
UDX
RDX3
VDX
UDX
RDX3
VDX
UDX
Für Installationen bei schwierigen Einbaubedingungen gibt es dieses Montagezubehör:
Montagerahmen RDX 3 Montagerahmen
(Art.-Nr. 36100)
Mit Hilfe dieses Montagerahmens kann der Durchlauferhitzer montiert werden, wenn
der Elektroanschluss an beliebiger Stelle unter dem Gerät aus der Wand kommt.
Bei Verwendung des Montagerahmens ändert sich die IP-Schutzklasse von IP25 auf
IP24.
Montagezubehör
16951
Für dieses Gerät ist aufgrund
der Landesbauordnungen ein
allgemeines bauaufsichtliches
Prüfzeugnis zum Nachweis der
Verwendbarkeit hinsichtlich des
Geräuschverhaltens erteilt.
Montageort
• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost aus-
gesetzt werden.
• Das Gerät ist für eine Wandmontage vorgesehen und muss senkrecht mit unten
liegenden Wasseranschlüssen oder alternativ quer mit Wasseranschlüssen links ins-
talliert werden.
• Das Gerät entspricht der Schutzart IP25 und darf gemäß VDE 0100 Teil 701 im
Schutzbereich 1 installiert werden.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer
und Zapfstelle möglichst gering sein.
• Das Gerät muss für Wartungszwecke zugänglich sein.
• Kunstoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe 2 ent-
sprechen.
• Der spezifische Widerstand des Wassers muss bei 15°C mindestens 1100 cm
betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasser-
versorgungsunternehmen erfragt werden.

DE
DEX12 Next
14
Hinweis: Wenn Sie diesen Durchlauferhitzer im Austausch gegen ein anderes Fabrikat
montieren, müssen in der Regel keine neuen Löcher für den Wandhalter gebohrt wer-
den, der Punkt 2 entfällt dann.
Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um Schmutz
aus den Leitungen zu entfernen.
1. Schrauben Sie die Einschraubnippel mit einem 12mm-Innensechskantschlüssel
in die beiden Wandanschlüsse. Dabei müssen die Dichtungen vollständig in das
Gewinde eingeschraubt werden. Der Überstand der Einschraubnippel muss nach
dem Festziehen 12 – 14mm betragen.
2. Halten Sie die mitgelieferte Montageschablone an die Wand und richten Sie sie so
aus, dass die Löcher in der Schablone über die Einschraubnippel passen. Zeichnen
Sie die Bohrlöcher entsprechend der Schablone an und bohren Sie die Löcher mit
einem 6mm-Bohrer. Setzen Sie die mitgelieferten Dübel ein.
3. Öffnen Sie das Gerät. Ziehen Sie dazu die Blende nach unten ab und lösen Sie die
zentrale Haubenschraube.
4. Lösen Sie die Rändelmutter des Wandhalters, nehmen sie den Wandhalter ab und
schrauben Sie den Wandhalter an die Wand. Fliesenversatz oder Unebenheiten
lassen sich bis zu 30mm durch die mitgelieferten Distanzhülsen ausgleichen. Die
Distanzhülsen werden zwischen Wand und Wandhalter montiert.
Hinweis: Ziehen Sie die Überwurfmuttern maßvoll an, um die notwendige Dichtheit zu
erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.
• Schrauben Sie gemäß Abbildung das Kaltwasseranschlussstück mit Überwurfmutter
und der ½Zoll-Dichtung an den Kaltwasseranschluss.
• Schrauben Sie das Warmwasseranschlussstück mit Überwurfmutter und der ½Zoll-
Dichtung an den Warmwasseranschluss.
Wasseranschlussstücke installieren
4. Installation
Wandhalter montieren
kalt
warm
• Schieben Sie den Durchflussmengenregler »D« in das Warmwasseranschlussstück.
D

CLAGE
DE
15
4. Installation
(a)
geschlossen
geöffnet
Gerät montieren
1. Setzen Sie das Gerät auf den Wandhalter, so dass die Gewindestange des Wand-
halters in das vorgesehene Loch des Gerätes passt. Durch vorsichtiges Biegen der
Gewindestange des Wandhalters lassen sich gegebenenfalls kleine Korrekturen
vornehmen. Die Wasseranschlussleitungen des Gerätes müssen sich jedoch ohne
Gewaltanwendung anschrauben lassen.
2. Schrauben Sie die Kunststoffrändelmutter auf die Gewindestange des Wandhalters.
3. Schrauben Sie die beiden ⅜Zoll-Überwurfmuttern der Wasseranschlussleitungen
des Gerätes jeweils mit der ⅜Zoll-Dichtung auf die installierten Anschlussstücke.
4. Öffnen Sie die Wasserzuleitung und drehen Sie das Absperrventil (a) im Kaltwasser-
anschlussstück langsam auf (Position »geöffnet«). Prüfen Sie alle Verbindungen auf
Dichtigkeit.
5. Öffnen und schließen Sie danach mehrfach die zugehörige Warmwasserarmatur bis
keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.

DE
DEX12 Next
16
5. Aufputzmontage
Hinweis: Ziehen Sie die Überwurfmuttern maßvoll an, um die notwendige Dichtheit zu
erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.
Bei Aufputzmontage sind die beiden ½Zoll-Einschraubnippel und die ½Zoll-Dich-
tungen mit den ½Zoll-Überwurfmuttern des Warmwasser- und Kaltwasseranschluss-
stückes zu verschrauben. Die beiden ½Zoll-Blindkappen der seitlichen Abgänge des
Warm- und Kaltwasseranschlussstückes sind zu demontieren und mit dem offenen
Ende der Einschraubnippel zu verschrauben. Den Durchflussmengenregler »D« in das
Warmwasseranschlussstück einschieben. Die Warm- und Kaltwasseranschlussstücke
sind dann mit den ⅜Zoll-Dichtungen an die ⅜Zoll-Überwurfmutter des Gerätezulauf-
und des Auslaufrohres zu verschrauben.
Bei Aufputzmontage kann es hilfreich sein, das Gerät mittels der mitgelieferten
Distanzhülsen gemäß nebenstehender Zeichnung auf Abstand zu montieren. Die bei-
den Befestigungsbohrungen im unteren Rohranschlussbereich sind ebenfalls mit 6mm
Dübeln und Schrauben fachgerecht zu fixieren.
Die Bördelseite der Rohre sind mit ½Zoll-Überwurfmuttern und ½Zoll-Dichtungen an
die seitlichen ½Zoll-Abgänge des Warm- und Kaltwasseranschlussstückes zu schrau-
ben. Abschließend sind die Ausbrüche für die Rohre in der Haube mit einem stumpfen
Gegenstand zu öffnen.
Bei Aufputzmontage beachten: Sieb in das Kaltwasseranschlussstück einsetzen!
D

CLAGE
DE
17
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Gerät an den Schutzleiter anschließen!
6. Elektroanschluss
Schaltplan
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Anschlussklemme
5. Sicherheitstemperaturbegrenzer STB
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest verlegte Elektroanschlussleitungen angeschlos-
sen werden. Das Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens 3mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Leitungsschutzelement mit Auslösecharakte-
ristik C und einem dem Gerätenennstrom angepassten Auslösestrom zu montieren.
1
25
3
4

DE
DEX12 Next
18
Hinweis: Bei Bedarf kann die Anschlussklemme in den oberen Gerätebereich verlegt
werden. Bitte folgen Sie hierzu den Anweisungen im nächsten Abschnitt.
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass
die Stromversorgung ausgeschaltet ist!
1. Manteln Sie das Anschlusskabel ungefähr 6 cm über dem Wandaustritt ab. Schieben
Sie die Spritzwasserschutztülle mit der kleineren Öffnung voran über das Anschluss-
kabel, so dass die Schutztülle wandbündig abschließt. Diese verhindert, dass
eventuell eindringendes Wasser mit den Elektroleitungen in Kontakt kommt. Das
Anschlusskabel darf nicht beschädigt sein! Die Schutztülle muss verwendet werden!
2. Klapphalter nach rechts klappen.
3. Isolieren Sie die Einzeladern ab und schließen diese an die Anschlussklemmen
gemäß des Schaltplans an. Das Gerät ist an den Schutzleiter anzuschließen.
4. Ziehen Sie die Schutztülle so weit über die Anschlusskabel und formen Sie die
Anschlussleitungen derart, dass die Schutztülle ohne mechanische Spannungen in
die Aussparung der Zwischenwand passt. Setzen Sie die Tüllenfixierung (A) ein, klap-
pen Sie den Klapphalter zurück und rasten Sie ihn ein.
5. Setzen Sie die Haube auf das Gerät und drehen Sie die Befestigungsschraube ein.
Danach können Sie die Blende von unten bis zum Anschlag aufschieben.
A
6. Elektroanschluss
Elektroanschluss von unten

CLAGE
DE
19
Vor dem elektrischen Anschluss das Wasserleitungsnetz und das Gerät durch mehrfa-
ches, langsames Öffnen und Schließen der Warmwasserarmatur mit Wasser füllen und
so vollständig entlüften.
Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen
maximalen Durchfluss zu gewährleisten. Spülen Sie die Warmwasser- und die
Kaltwasserleitung mindestens für jeweils eine Minute.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation, wegen Frost-
gefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wiederinbetrieb-
nahme erneut entlüftet werden.
Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der
Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB)
durch den Transport ausgelöst hat. Spannungsfreiheit am Gerät sicherstellen und ggf.
Sicherheitsschalter zurücksetzen.
Leistungsumschaltung
Darf nur durch autorisierten Fachmann erfolgen, sonst erlischt die Garantie!
Im Auslieferzustand zeigt das Display die Anzeige »GEPRÜFT« (siehe links). Falls nicht,
wurde das Gerät bereits einmal mit Spannung versorgt. In diesem Fall folgen Sie bitte
dem Abschnitt »Erneute Inbetriebnahme«.
Beim ersten Einschalten der Versorgungsspannung muss die maximale Geräteleistung
eingestellt werden. Das Gerät stellt erst nach dem Einstellen der Geräteleistung die
normale Funktion zur Verfügung.
Die maximal mögliche Leistung ist abhängig von der Installationsumgebung. Beachten
Sie unbedingt die Angaben in der Tabelle »Technische Daten«, insbesondere den
notwendigen Querschnitt der elektrischen Anschlussleitung und die Absicherung.
Beachten Sie zusätzlich die Vorgaben der DIN VDE 0100.
1. Schalten Sie die Stromzufuhr zum Gerät ein.
2. Beim ersten Einschalten der Versorgungsspannung wird auf dem Display das Menü
für die Sprachauswahl angezeigt. Wählen Sie die gewünschte Sprache. Es folgt die
Leistungseinstellung.
3. Über die Sensortasten die maximale Geräteleistung in Abhängigkeit der
Installationsumgebung einstellen (8,8 oder 11,5 kW).
4. Mit »OK« die Einstellung bestätigen.
5. Auf dem Typenschild die eingestellte Leistung kennzeichnen.
6. Nach dem Einstellen der maximalen Geräteleistung wird die Wasserheizung nach ca.
10 – 30Sekunden kontinuierlichen Wasserflusses aktiviert.
7. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des
Durchlauferhitzers.
8. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die
Gebrauchsanleitung.
9. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst oder
registrieren Sie Ihr Gerät online auf unserer Homepage (siehe hierzu Seite 2.
®
7. Erstinbetriebnahme
SDB
STB
Multiple Power System MPS®
Die Nennleistung beträgt 11,5kW bei
230V und kann intern auf 8,8kW umge-
schaltet werden

DE
DEX12 Next
20
7. Erstinbetriebnahme
Pos. AUS Pos. 1
Erneute Inbetriebnahme
Wird das Gerät nach der Erstinstallation unter einer anderen Installationsumgebung
abermals in Betrieb genommen, so kann es notwendig werden, die maximale Geräte-
leistung zu ändern. Durch kurzzeitiges Überbrücken der beiden rechten Stifte (siehe
Bild) z.B. mit einem isolierten Schraubendreher (EN 60900) geht das Gerät in den
Auslieferzustand zurück. Alle Parameter werden auf Werkseinstellung gesetzt und die
Heizung wird gesperrt. Auf dem Display wird das Menü für die Sprachauswahl ange-
zeigt. Wählen Sie die gewünschte Sprache. Es folgt die Leistungseinstellung, bis die
maximale Geräteleistung eingestellt wurde. Dieser Zustand bleibt beim Aus- und Ein-
schalten der Versorgungsspannung erhalten.
Wenn der Durchlauferhitzer eine Dusche mit Wasser versorgt, muss die Wasser-
temperatur auf 55°C begrenzt werden. Das Temperaturlimit im Einstellungsmenü ist
bei Inbetriebnahme nach Rücksprache mit dem Kunden auf maximal 55°C einzustellen
und das Sperr-Level zu aktivieren.
Bei Betrieb mit vorgewärmten Wasser muss auch dessen Temperatur bauseits auf 55°C
begrenzt werden.
Duschanwendung
Sperrfunktion
Der Umfang der Bedienung des Gerätes kann eingeschränkt werden.
Aktivierung der Sperrfunktion
1. Gewünschten Parameter im Einstellungsmenü einstellen (siehe online in der
Gebrauchsanweisung Kapitel »Einstellungen«, Abschnitt »Temperaturlimit«
und/oder »Lastabwurf«).
2. Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen).
3. Brücke von der Leistungselektronik abziehen und auf Position »1« umstecken
(siehe Bild).
4. Gerät wieder in Betrieb nehmen.
Deaktivieren der Sperrfunktion
1. Gerät vom Netz trennen (Sicherungen ausschalten).
2. Brücke von der Leistungselektronik abziehen und auf Position »AUS« umstecken
(siehe Bild).
3. Gerät wieder in Betrieb nehmen.
