clage S 10 User manual

Návod pro použití a montáž
Operating and installation instructions
06.16
Zásobníkový ohřívač vody S 10 / S 15
Water storage heater S 10 / S 15
cz > 
en > 

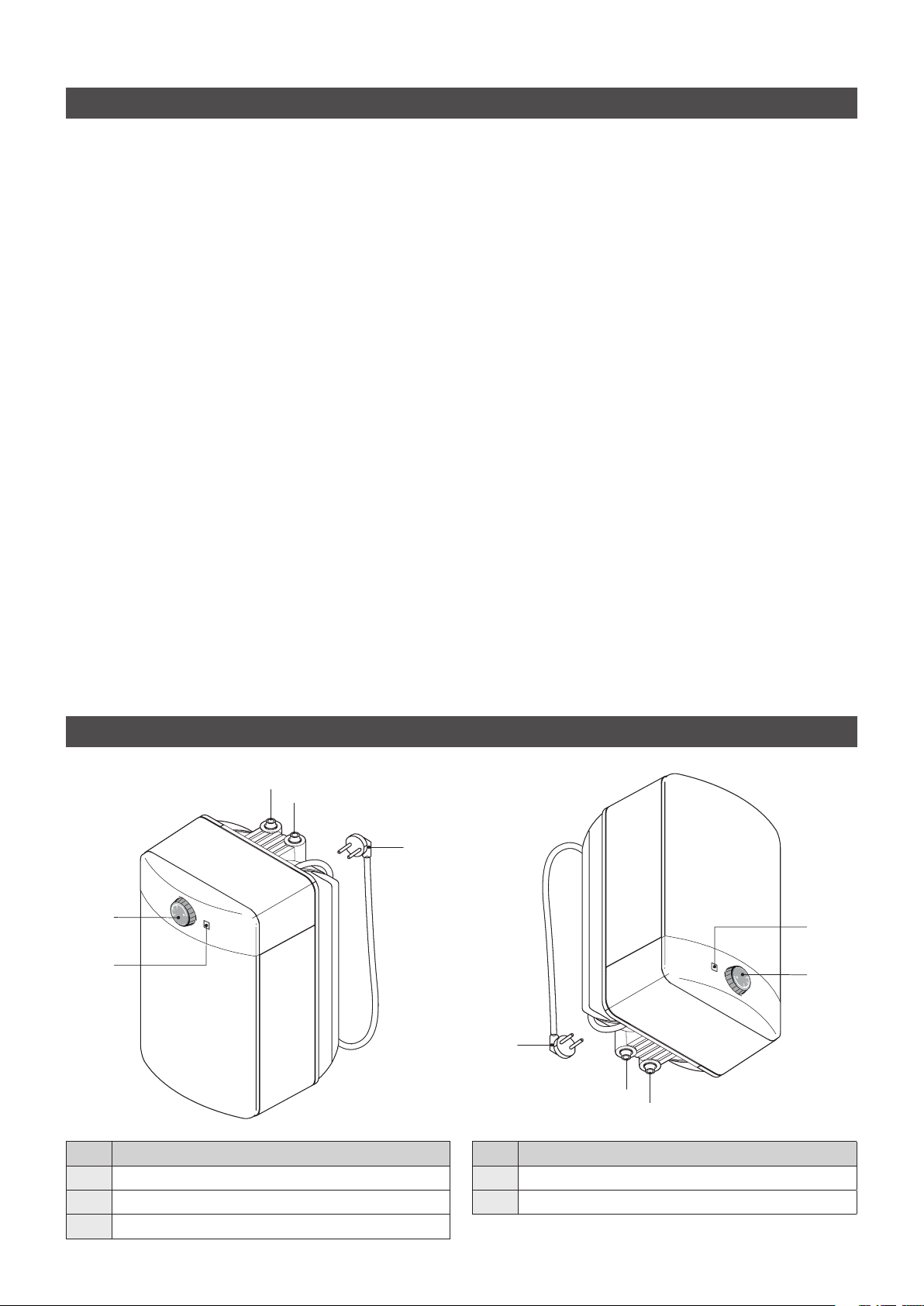

S10 / S15
2
Pos.
Popis
1 Světelná indikace
2 Volba teploty
3 Připojení teplé vody
Pos.
Popis
4 Připojení studené vody
5 Připojovací kabel se zástrčkou
1. Přehled
Obsah
1. Přehled .......................................................................................................2
2. Bezpečnostní předpisy ..........................................................................................3
3. Popis přístroje .................................................................................................4
4. Technické údaje................................................................................................4
5. Rozměry ......................................................................................................5
6. Instalace......................................................................................................5
Flexibilní připojovací hadice......................................................................................6
Nízkotlaká instalace (otevřená instalace) ...........................................................................7
Tlaková instalace (uzavřená instalace) .............................................................................8
7. První uvedení do provozu........................................................................................9
8. Použití přístroje ...............................................................................................10
Nastavení teploty .............................................................................................10
Prevence proti legionele ........................................................................................10
9. Vypouštění zásobníkového ohřívače vody .........................................................................10

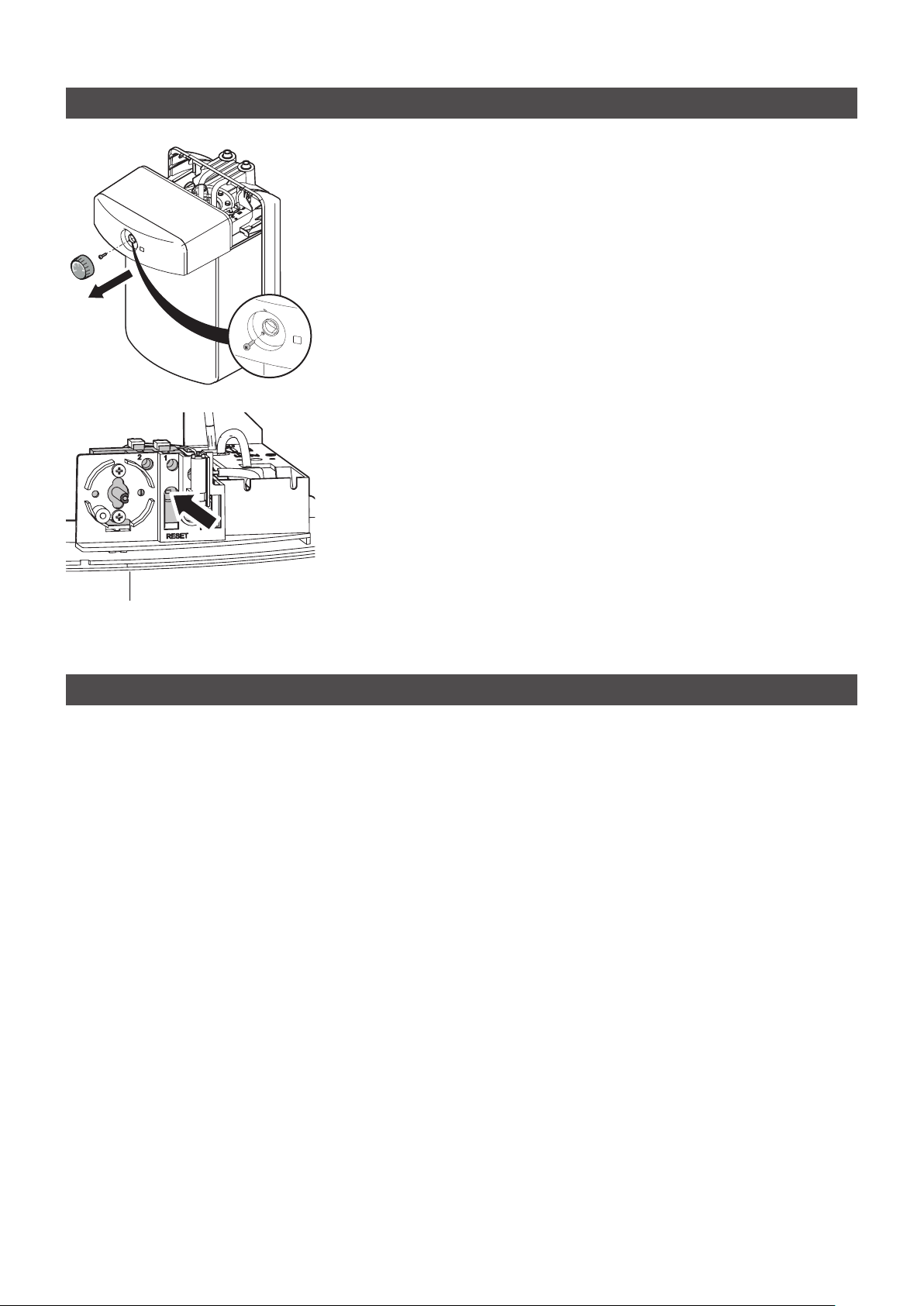

10. Reset bezpečnostní teplotní pojistky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
11. Čištění a údržba..............................................................................................11
12. Pojistný ventil ...............................................................................................12
Pojistný ventil pro tlakovou instalaci..............................................................................12
13. Životní prostředí a recyklace ...................................................................................12
14. Řešení problémů a servis ......................................................................................13
15. Údaje k produktu jsou v souladu s předpisy EU - 812/2013 814/2013...............................................50
1
3
5
4
21
3
5
4
2

3
CLAGE
2. Bezpečnostní předpisy
• Nepoužívejte spotřebič, dokud není správně nainstalován a
pokud není v bezvadném stavu.
• Nesundávejte za žádných okolností přední kryt přístroje
dokud si nejste jisti, že je odpojen od elektrické sítě.
• Nikdy neprovádějte technické změny nebo úpravy na samotném
přístroji nebo elektrických kabelech a vodovodním potrubí.
• Přístroj musí být za všech okolností uzemněn.
• Mějte na paměti, že teplota vody přesahující cca. 43°C je vnímána jako
horká, zejména u dětí, a může způsobit pocit pálení. Upozorňujeme, že
armatury a kohouty mohou být velmi horké, když je spotřebič v provozu
delší dobu.
• Přístroj je vhodný pouze pro použití v domácnosti a k podobným
účelům uvnitř uzavřených místností a musí být použit pouze k ohřevu
pitné vody z veřejné vodovodní sítě.
• Spotřebič nesmí být vystaven mrazu.
• Uvedené provozní hodnoty na typovém štítku musí být dodrženy.
• V případě poruchy okamžitě odpojte pojistky. V případě úniky vody,
okamžitě zastavte přívodní ventil vody. Opravy musí být provedeny
pouze servisním centrem Clage, nebo autorizovaným odborníkem.
• Tento přístroj mohou používat děti od věku 3 let, osoby se sníženými
fyzickými, smyslovými nebo duševními schopnostmi, nebo bez
patřičných zkušeností a znalostí, pokud jsou pod dohledem odpovědné
osoby.
• Používání spotřebiče bezpečným způsobem se rozumí vyloučit možná
rizika. Děti si nebudou hrát se spotřebičem. Čištění a uživatelskou
údržbu nesmí vykonávat děti bez dozoru.
• Voda v důsledku tepelného rozpínání kape z raménka nízkotlaké
armatury nebo z pojistného ventilu, během nahřívacího cyklu nesmí být
přepad uzavřen!
• Pokud je zásobníkový ohřívač napojen na beztlakovou baterii, nesmí
být použity žádné regulátory a spořiče proudu vody aby mohla voda
volně protékat bez vzniku přetlaku v zásobníku.
• Nikdy nezvedejte zásobníkový ohřívač zatažením za elektrický kabel
nebo pružné připojovací hadice.
Nejnovější verzi návodu je možno nalézt na internetové adrese www.clage.com.
Pozorně si přečtěte tento návod od začátku až do konce dříve než přístroj ins-
talujete nebo použijete! Uschovejte tento návod k pozdějšímu použití spolu s
přístrojem.
Tento návod je určen odborníkovi, který odpovídá za instalaci přístroje a koncovému
uživateli. Návody, které jsou přiloženy k zařízení, odpovídají technickému provedení
přístroje.

S10 / S15
4
Typ S10-U S10-O S15-U S15-O
Číslo zboží 42103 41103 42153 41153
Objem l 10 10 15 15
Třída energetické účinnosti*) A B
Typ instalace uzavřená/tlaková, 8bar
Vnitřní nádoba Měď
Izolace Polyuretan
Jmenovitý výkon při 230V kW 2,2
Jmenovité napětí V ~ 230
Jmenovitý proud při 230V A 10 10 10 10
Připojení vody Palce ⅜ ½ ⅜ ½
Množství smísené vody 1) l 20 20 30 30
Teplotní rozsah °C 5 - 80 5 - 80 5 - 80 5 - 80
Nastavení teploty Ovládací knoflík
Doba ohřevu ∆t = 55K 2) min 17 17 26 26
Pohotovostní režim-spotřeba 3) kWh 0,34 0,30 0,49 0,43
Hmotnost bez vody 4) kg 6,5 6,5 7,5 7,5
Typ ochrany podle VDE IP 24
*) Prohlášení je v souladu s nařízením EU č 812/2013. List produktu je připojen na konci tohoto dokumentu.
1) Smíšená teplota 40°C - s horkou vodou 65°C a chladnou vodou o teplotě 15°C
2) Teplota studené vody 10 °C
3) Pohotovostní spotřeba energie při 55 °C / 24 h
4) Objem vody by měly být přidán k hmotnosti
Max

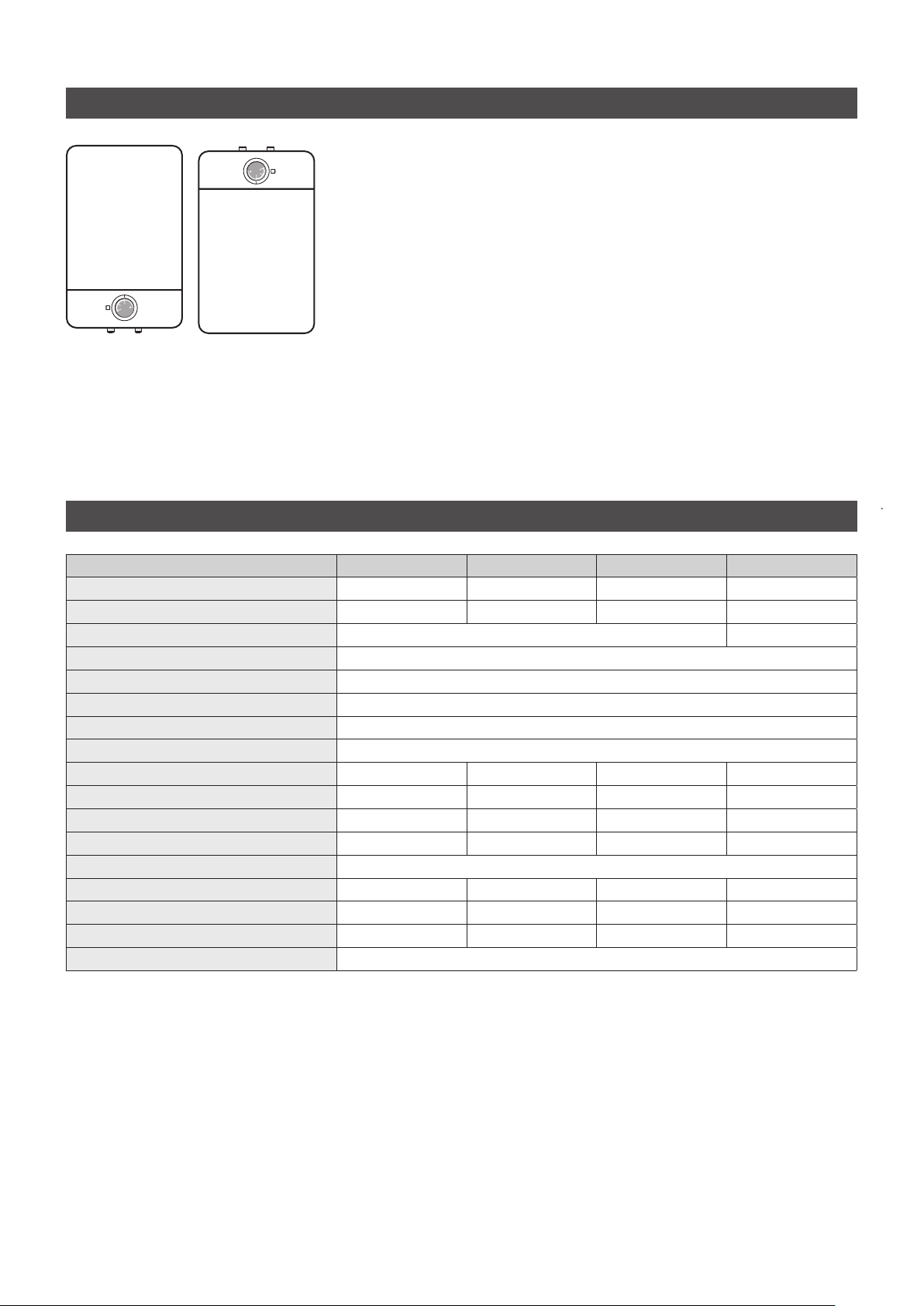

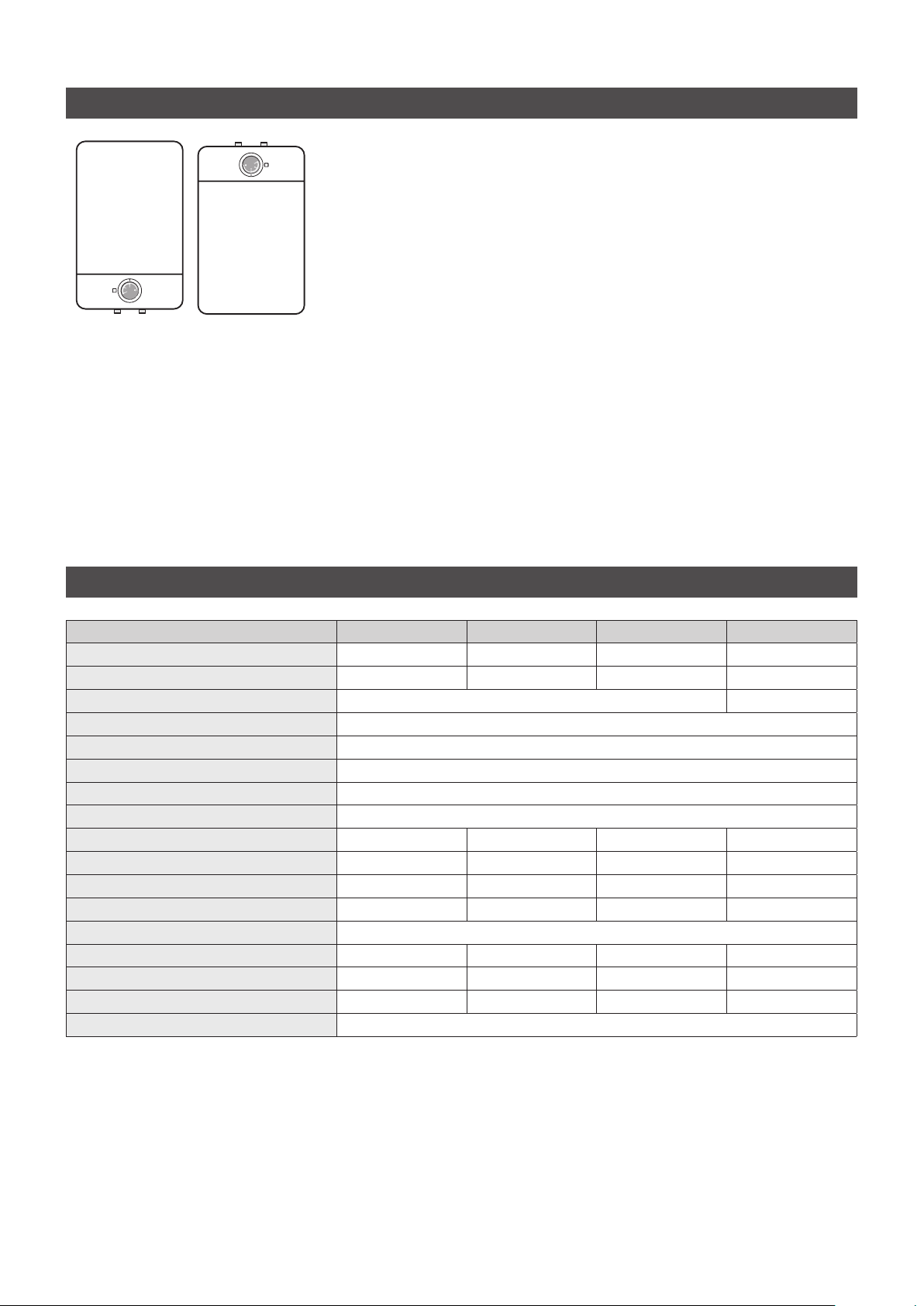

3. Popis
4. Technické údaje
Zásobníkový ohřívač vody S 10 / S 15 s vnitřní měděnou nádobu je určen pro zásobení
jednoho nebo více odběrných míst, která jsou blízko sebe, např. kuchyňský dřez nebo
dvě umyvadla. Technické specifikace jsou uvedeny níže.
Ohřívač vody může být zapojen s tlakovou armaturou, jako uzavřená instalace (s
bezpečnostním pojistným ventilem), nebo jako otevřená instalace (s odpovídající bezt-
lakovou armaturou).
Přístroj je určen pro montáž nad, nebo pod dřezem a musí být instalován v souladu s
daným typem přístroje.
Voda je v zásobníku ohřáta na nastavenou teplotu a přístroj ji takto stále udržuje.

5
CLAGE
100
300
285
120
452
426
285
70
⅜"
½"
70
5. Rozměry
Musí být dodrženy následující předpisy:
• VDE 0100
• DIN 1988
• EN 806
• Předpisy místních energetických a vodohospodářských zařízení
• Údaje na typovém štítku
• Technické údaje
Obecné informace:
• Přístroj může být instalován pouze v nezamrzajícím prostředí.
• Přístroj musí být naplněn vodou před připojením elektrického napájení.
• Pozinkované potrubí nesmí být instalováno za zásobníkovým ohřívačem
s měděnou vnitřní nádobou, jinak může v důsledku toho dojít k důlkové/ elektroche-
mické korozi na povrchu nádrže.
Zásobníkové ohřívače vody S10 / S15 jsou navrženy jako tlakové, mohou však být ins-
talovány i s beztlakovými bateriemi.
6. Instalace
Požadavky na kvalitu vody
Parametry kvality vody
Kyselost pH 7 - 8,5
Obsah železa (Fe) mg/l < 0,2
Obsah Chloru (Cl) mg/l < 150
Konduktivita vody mS/m < 125
Tvrdost 3 - 12°dH / 5 - 22 °fH / 0,53 - 2,14 mmol/l CaCO3
Chemické přísady nedovoleno
V oblastech s vyšší úrovní tvrdosti vody, než je uvedeno v tabulce, musí být nainsta-
lován odpovídající filtr nebo jiný způsob úpravy vody. Dodavatel vám sdělí hodnoty
tvrdosti vody, kterou vám poskytuje.

S10 / S15
6
6. Instalace
Flexibilní připojovací hadice
Montážní návod
DN hadice Dvnější PN Rmin
8 mm 12 mm 20 bar 27 mm
Zajistit dostatečné vyrovnání potenciálů!
• Přípustný poloměr ohybu Rmin = 27mm musí být dodržen za všech okolností, včetně
dopravy a montáže, stejně jako při instalaci. V případě, že není možné dodržet
minimální poloměr ohybu, měl by být zvolen jiný způsob instalace, nebo by měl být
použit vhodný typ hadice.
V tabulce jsou uvedeny minimální délky:
Lmin L min α=90° L min α= 180° L min α= 360°
60 mm 140 mm 180 mm 260 mm
• Pro zakřivení při instalaci musí mít hadice dostatečnou délku. Použitá hadice má
tvořit otevřené smyčky, pokud bude hadice zalomená v lisovaných spojích dojde
brzy k trhlinám a průsakům.
• Délka hadice se může mírně měnit působením tlaku nebo tepla. Pro přímou instala-
ci by měly být hadice mírně delší což bude kompenzovat změny v délce hadice.
• Nikdy nepřekrucujte nebo nelamte flexibilní spojení.
• Ujistěte se, že hadice se nikdy nepřetěžuje působením vnějšího pnutí nebo vnější
tahové nebo tlakové síly během montáže, nebo při použití za provozu.
• Pevné připojení (vnější závit) by neměl být znovu dotahován po připojení druhého
konce hadice, protože to způsobuje kroucení a může tak dojít k poškození hadice.
• Instalatér, který hadice montuje, je vždy odpovědný za zajištění těsnosti spojů a
dodržení montážního postupu.
• Instalatér by měl zkontrolovat veškerý těsnicí materiál dodaný s hadicí, aby ověřil,
že je vhodný pro danou aplikaci.
R
min
Dvnější
správně
správně
správně
Xkoleno
Koleno
správně chybně
chybně
chybně
chybně
Lmin

7
CLAGE
Horní (S10-O / S 15-O)
½"
6 mm
71 mm
426 mm
6. Instalace
Beztlaková instalace (otevřená instalace)
• Pouze jedno odběrné místo.
• Pro instalaci je vyžadována speciální beztlaková baterie. Tato baterie umožňuje
relativně jednoduchou a spolehlivou instalaci. Zásobník je automaticky instalován
beztlakově při použití beztlakové baterie (třícestná baterie).
• Použití beztlakové baterie zajišťuje, že zásobník není nikdy vystaven tlaku z vodo-
vodního řádu. Otevřený výstup směšovací baterie umožňuje volný odtok vody v
důsledku expanze při ohřevu.
• Výstup vody musí být vždy volně průchodný. Nesmí být použity žádné regulátory
průtoku vody nebo spořiče na baterii. Při ohřívacím cyklu dochází k odkapavání
teplé vody z raménka.
Nízkotlaké směšovací baterie pro montáž nad dřez: např. SNO,
Art.-Nr. 4100-0110
• Nastavte průtok podle DIN 44531 nebo podle specifikace v návodu k použití pro
baterii.
6 mm
Spodní (S10-U/ S 15-U)
Beztlaková směšovací baterie pro montáž pod dřez: např. SNT,
Art.-Nr. 4100-02100
• Nastavte průtok podle DIN 44531 nebo podle specifikace v návodu k použití pro
baterii.

S10 / S15
8
Horní (S10-O/ S 15-O)
100 mm
6 mm
6 mm
100 mm
426 mm
6. Instalace
Tlaková instalace (uzavřená instalace)
• Pouze jedno odběrné místo.
• Mohou být použity jakékoliv vhodné směšovací baterie za předpokladu, že jsou
schváleny pro použití se zásobníkovými ohřívači vody.
• Pojistný ventil, typ testovaný podle DIN 1988, musí být instalován na přívodu
tlakové vody k zařízení. Voda v důsledku teplotního rozpínání může odkapávat z
přepadového ventilu, při ohřívacím cyklu, výpust nesmí být nikdy blokována.
• Výpust z pojistného tlakového ventilu musí být napojena na kanalizaci. Výtlačné
potrubí musí být správně vyspádováno.
• Zpětný ventil (klapka) nebo uzavírací ventil, nesmí být instalován mezi tlakovým
zásobníkovým ohřívačem a pojistným bezpečnostním ventilem.
• Tlak vody v přívodu studené vody nesmí překročit hodnotu 5 barů, jinak musí být
instalován redukční ventil. Zásobníkový ohřívač vody je vystaven plnému tlaku z
vodovodu až po jeho celkovém naplnění vodou.
• Z bezpečnostních důvodů musí být zařízení zkontrolováno odborníkem v pravi-
delných intervalech, ne více než dva roky.
SGU, Art.-Nr. 4100-0013
SG, Art.-Nr. 4100-0011 proS10-O,
SGM, Art.-Nr. 4100-0012 pro S15-O
Spodní (S10-U/ S 15-U)

9
CLAGE

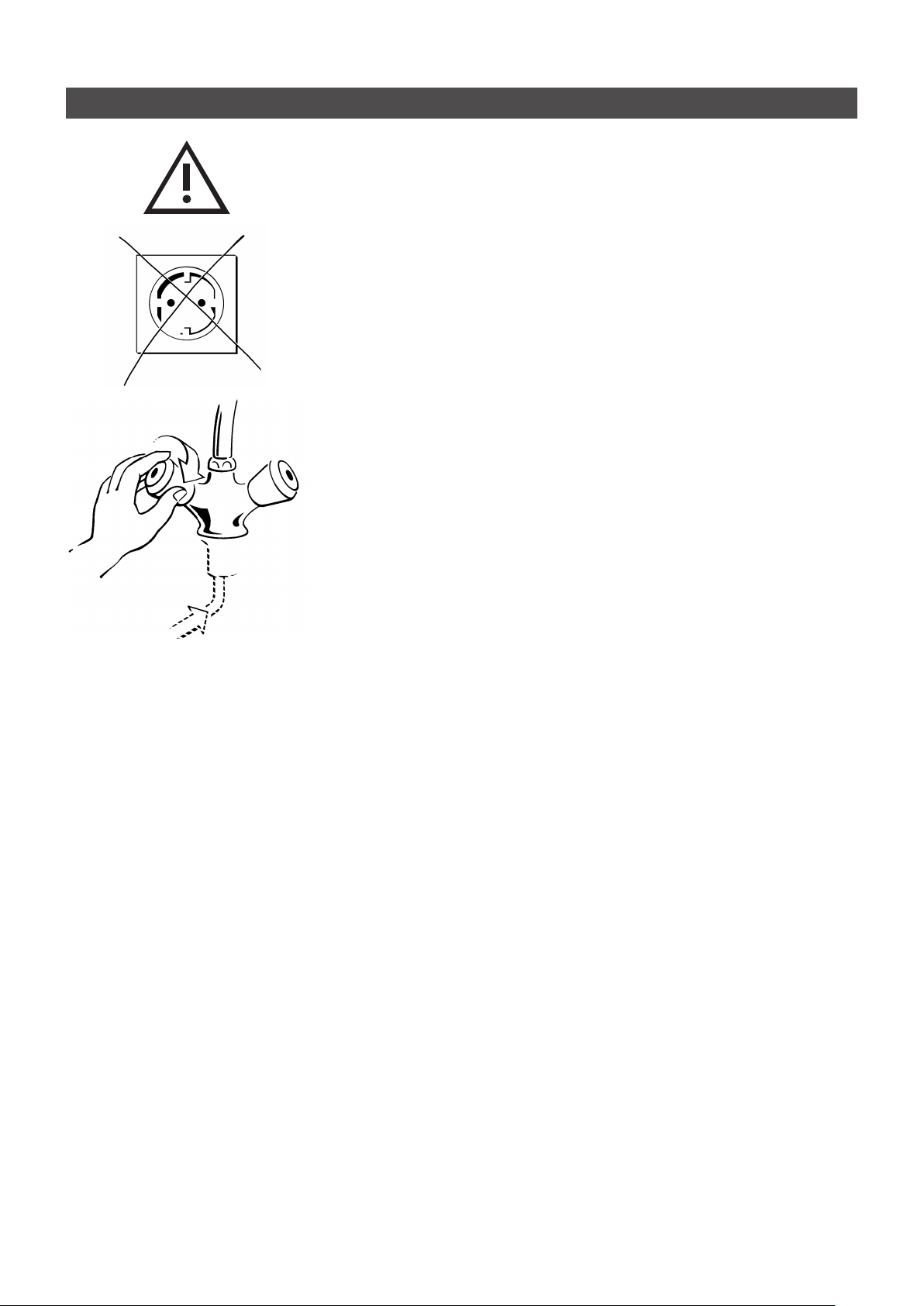

7. První uvedení do provozu
Důležité upozornění: Přístroj musí být zcela naplněn vodou předtím, než jej
připojíte k elektrické síti!
S10 / S15 pro provoz na 230 V AC musí být připojen na profesionálně instalova-
nou, uzemněnou, samostatnou elektrickou zásuvku.
1. Ujistěte se, že přístroj není zapnutý a že pojistky jsou deaktivovány.
2. Mírně otevřete pojistný ventil při montáži tlakového typu (Viz kapitola »Údržba«).
3. Otevřete hlavní uzavírací ventil vody a kohoutek teplé vody na baterii, nechejte
naplnit zásobník vodou a čekejte až bude vytlačen veškerý vzduch ze zásobníku i z
potrubí.
4. Nádrž ohřívače nechejte proplachovat alespoň po dobu 3 minut s plně otevřeným
kohoutkem teplé vody.
5. Zkontrolujte těsnost systému a v případě potřeby opravte.
6. Volič teploty nastavte do polohy nezámrzný režim (vločka).
7. Zapojte spotřebič do elektrické sítě.
8. Nastavte požadovanou teplotu a čekejte, než se voda ohřeje. Při ohřevu vody bude
svítit kontrolka. Voda v důsledku expanze odkápne z raménka nízkotlaké armatury
nebo z přepadu pojistného ventilu.
9. Zkontrolujte pojistný ventil cca po 4 minutách.
Pozor! jestliže voda při ohřevu neodkapává ven, okamžitě vypněte napájení.
Otevřete kohoutek s teplou vodou, aby se uvolnil tlak. Řešení problémů
najdete pokynech v kapitole»Řešení problémů a servis«.
10. V případě, že kontrolka zhasne, voda dosáhla nastavené teploty.
Poznámka: Zásobníkový ohřívač propláchněte, když je uveden do provozu poprvé nebo
jestli byl odstaven z provozu po dobu delší než jeden týden.
1. Po zahřátí, nechejte vodu v zásobníku stát po dobu jedné hodiny.
2. Otevřete kohoutek s teplou vodou a počkejte, až poteče studená voda.
3. Zavřete kohoutek s teplou vodou.
4. Opakujte proplach třikrát

S10 / S15
10
9. Vypouštění zásobníkového ohřívače vody
8. Použití přístroje
Voličem teploty lze plynule nastavit teplotu v rozmezí 5 až 80 °C.
Voda se dávkuje pomocí kohoutku teplé vody instalované armatury, kde může být smí-
sena se studenou vodou.
Nastavení teploty
Volba °C Funkce
5 Toto nastavení přepínače chrání přístroj před poškozením mrazem
Eco 30 Úsporné nastavení »Eco«, obvykle pro umyvadla
55° 55 55° obvyklé nastavení pro kuchyňský dřez
MAX 80 Nastavení pro horkou vodu, a když je zapotřebí větší množství smísené teplé
vody
Zásobníkový ohřívač nelze vypnout pomocí voliče teploty. Můžete jej vypnout pouze
odpojením z el. zástrčky.
Poznámka: Prosím vyhněte se kvůli riziku vzniku bakterie legionella nastavení teploty
mezi 25 až 55 °C v případě, že ohřívač není v provozu každý den.
Prevence Legionelly
V případě, že zásobníkový ohřívač vody je mimo provoz déle než týden, může dojít ke
vzniku bakterií Legionella v nádrži na vodu. V takovém případě je nutné vyprázdnění
spotřebiče (viz postup propláchnutí v kapitole»Uvedení do provozu«). Nevdechujte ani
případné stoupající páry při vypouštění vody.
Příprava
1. Vytáhněte síťovou zástrčku .
2. Otevřete kohoutek s teplou vodou a počkejte, až ze zásobníku poteče studená voda.
Pozor! Ujistěte se, že zásobníkový ohřívače vody je kompletně propláchnutý
studenou vodou.
3. Uzavřete kohoutek s teplou vodou.
4. Zavřete přívod vody k zásobníku .
5. Otevřete kohoutek s teplou vodou, aby se uvolnil tlak v systému.
6. Zavřete kohoutek, pokud již žádná voda neodtéká.
S10-U / S 15-U
• Demontujte napojení trubek přímo na zásobníku teplé vody
• zachyťte unikající vodu, která může vytéci ven.
• Umístěte zásobníkový ohřívač vody nad umyvadlem a otočte jej vzhůru nohama.
Vodu nechejte volně vytéci až bude nádrž prázdná.
S10-O / S 15-O
• Demontujte propojovací trubku studené vody (B) z přívodu studené vody (A)
• zachyťte unikající vodu, která může vytéci ven.
• Připojte flexibilní spojovací hadici na přívod studené vody a druhý konec hadice
dejte do výlevky.
• Otevřete kohoutek s teplou vodou, kterým zavzdušníte ohřívač. Voda pak bude vyté-
kat přes hadici.
A
B
S10-O/ S 15-O
S10-U/ S 15-U
S10-O/ S 15-O
S10-U/ S 15-U

11
CLAGE
• Plastové povrchy a armatury můžete otřít pouze vlhkým hadříkem. Nikdy
nepoužívejte abrazivní čisticí prostředky nebo rozpouštědla.
• Elektrické a instalatérské části zařízení by měly být kontrolovány školenými
odborníky každé dva roky s cílem zajistit řádné fungování a provozní bezpečnost
během doby používání.
11. Čištění a údržba
10. Reset bezpečnostní teplotní pojistky
Pozor! Tato práce musí být provedena pouze autorizovaným odborníkem
Poznámka: nesmíte resetovat teplotní bezpečnostní pojistku, pokud byla spuštěna
když byl zásobník prázdný. V takovém případě je třeba termostat a bezpečnostní
teplotní pojistku vyměnit. Obraťte se na zákaznický servis CLAGE.
1. Vytáhněte hlavní zástrčku.
2. Vyjměte volič teploty tahem vpřed.
3. Uvolněte šroub, který je umístěn za voličem teploty.
4. Odstraňte ochranný kryt opatrným vytažením dopředu.
5. Resetujte teplotní bezpečnostní pojistku, stlačením resetovacího tlačítka pomocí
šroubováku.
6. Opatrně nasaďte kryt. Při montáži krytu dbejte na bezpečné uložení kabelů, aby
nedošlo k jejich skřípnutí nebo poškození!
7. Nasaďte šroub a utáhněte jej.
8. Zatlačte volič teploty zpět na hřídel.
9. Spusťte zásobníkový ohřívač vody podle kapitoly »Uvedení do provozu«.

S10 / S15
12
V
V
Poznámka k návodu k obsluze armatur a bezpečnostních mechanismů!
Pojistný ventil pro tlakovou instalaci
• Pojistný ventil v tlakovém systému musí být odvzdušněn v pravidelných intervalech
(jednou za měsíc) s cílem zajistit řádné fungování.
• Otočte krytku ventilu (V) otevírá se proti směru hodinových ručiček, dokud se ventil
neotevře a propustí vodu do přepadového trychtýře. Pak uzavřete ventil. Pokud
voda nepřestane vytékat, odpojte spotřebič a zavolejte instalatéra, aby přezkoumal
pojistný ventil.
• Jestliže voda neustále odkapává z pojistného ventilu, je pravděpodobně znečištěný,
nebo tlak vody překročil povolenou hodnotu. V tomto případě by měl být zkontrolo-
ván instalatérem a opraven.
12. Pojistný ventil
Šetřete energií a vodou
Zásobníkový ohřívač vody pracuje ekonomicky při nastavení na 55°C. Kotelní kámen
se tvoří ve spotřebiči rychleji při vyšších teplotách vody a tepelné ztráty, jsou pak také
vyšší.
Snížení průtoku vody pomůže také ušetřit cennou pitnou vodu.
Obaly a materiály
13. Životní prostředí a recyklace
Váš výrobek byl zhotoven z vysoce kvalitních, recyklovatelných materiálů a
komponentů. Prosím, respektujte v případě odložení, že elektrická zařízení musí být
zlikvidována odděleně od domácího odpadu na konci své životnosti. Proto odevzdejte
tento přístroj do obecního sběrného dvora, který přijímá elektrotechnický materiál.
Správná likvidace zařízení bude podporovat ochranu životního prostředí a předcházet
možným negativním vlivům na člověka a životní prostředí, které by mohly vzniknout
při nesprávném zacházení s těmito zařízeními na konci jejich životnosti. Obraťte se na
místní úřady o další podrobnosti o nejbližším sběrném dvoře nebo recyklačním místě.
Firemní zákazníci: Pokud chcete likvidovat zařízení, obraťte se na svého prodejce nebo-
dodavatele pro další informace.

13
CLAGE
14. Řešení problémů a servis
Problém Opatření
Voda neteče Zkontrolujte zda je otevřen rohový, servisní ventil, uzavírací ventil
Pokud je potřeba zkontrolovat baterii a správné připojení hadic
Nízký průtok
Zkontrolovat tlak vody (<1,5 bar)
Znečištění v baterii nebo filtru v rohovém ventilu /
Zkontrolujte pojistný ventil v případě potřeby
Voda se neohřívá
Zkontrolujte pojistky a elektrické připojení
Zkontroljte nastavení teploty na spotřebiči
Zkontrolujte teplotní pojistku , termostat, případně topné těleso
Voda je málo teplá
Zkontrolujte nastavenou teplotu na voliči
Zkontrolujte teplotní omezení
Příliš mnoho horké vody bylo odebráno najednou, počkejte, až se voda
opět ohřeje
Únik páry Nechejte přístroj zkontrolovat servisním technikem
Zkrat
(vypadlá pojistka) Přístroj musí zkontrolovat autorizovaný elektrotechnik
Voda neodkapává při
ohřevu(roztažnost) Odpojte zařízení od elektřiny a kontaktujte zákaznický servis.
Opravy smí provádět pouze autori-
zovaní odborníci. Jestliže porucha
přístroje nemůže být opravena s
pomocí této tabulky, obraťte se na ser-
visní oddělení dovozce.Prosím sdělte
podrobnosti uvedené na typovém
štítku přístroje!
CLAGE CZ
Servis
Trojanovice 644
744 01 Trojanovice
Tel: [phone]
.
E-Mail: [email protected]
Je-li přívodní kabel poškozen, musí být vyměněn elektro technikem za originální
náhradní kabel od výrobce, aby nedošlo k ohrožení.
Pokud nemůžete odstranit závadu s pomocí tabulky řešení problémů, obraťte se prosím
na zákaznický servis

S10 / S15
14
Pos.
Description
1 Indicator light
2 Temperature selector
3 Hot water connection
Pos.
Description
4 Cold water connection
5 Power connection cable with earthed plug
1. Overview
Contents
1. Overview ....................................................................................................14
2. Safety instructions ............................................................................................15
3. Description of the appliance ....................................................................................16
4. Technical specifications.........................................................................................16
5. Dimensions ..................................................................................................17
6. Installation...................................................................................................17
Flexible connecting hoses.........................................................................................18
Pressure-less installation (open-outlet)..............................................................................19
Pressure-type installation (closed-outlet) ............................................................................20
7. Initial operation...............................................................................................21
8. How to use ...................................................................................................22
Temperature selection............................................................................................22
Legionella prevention ............................................................................................22
9. Drain water storage heater .....................................................................................22
10. Reset safety thermal cut-out ...................................................................................23
11. Cleaning and maintenance ....................................................................................23
12. Relief valve..................................................................................................24
Relief valve for pressure-type installation............................................................................24
13. Environment and recycling.....................................................................................24
14. Troubleshooting and service ...................................................................................25
15. Product data sheet in accordance with EU regulation - 812/2013 814/2013 ..........................................50
1
3
5
4
21
3
5
4
2

15
CLAGE
2. Safety instructions
Please read these instructions carefully before installing or using the appliance!
Keep the instructions handy with the appliance for future use!
Instruction manuals are intended for the specialist who is responsible for the installa-
tion of the appliance. Operation manuals are for the end user. The provided manuals
correspond to the technical specifications of the appliance.
The latest version of the instructions can be found online at www.clage.com.
• Do not use the appliance until it has been correctly installed and
unless it is in perfect working order.
• Do not remove the front cover under any circumstances before switch-
ing off the mains electrical supply to the unit.
• Never make technical modifications, either to the appliance itself or
the electrical leads and water pipes.
• The appliance must be earthed at all times.
• Pay attention to the fact that water temperatures in excess of approx.
43°C are perceived as hot, especially by children, and may cause a
feeling of burning. Please note that the fittings and taps may be very
hot when the appliance has been in use for some time.
• The appliance is only suitable for domestic use and similar applica-
tions inside closed rooms, and must only be used to heat incoming
water from the mains supply.
• The appliance must never be exposed to frost.
• The values stated on the rating plate must be observed.
• In case of malfunction, disconnect the fuses immediately. In case of
leaks, cut off the mains water supply instantly. Repairs must only be
carried out by the customer service department or an authorised pro-
fessional.
• This appliance can be used by children aged 3years and above and
persons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and under-
stand the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be performed by children
without supervision.
• Water due to expansion drips from the outlet of a low-pressure fitting
or from the relief valve while the water is being heated. The overflow
line must not be shut off!
• Jet regulators must not be used on low-pressure fittings so that the
water due to expansion can drain off without obstruction
• Never lift the water storage heater by pulling at the cable or the flex-
ible connecting hoses.

S10 / S15
16
Type S 10-U S10-O S 15-U S15-O
Order no. 42103 41103 42153 41153
Capacity l 10 10 15 15
Energy efficiency class A B
Type of system (nom. pressure) Pressure type, 8 bar
Inner container Copper
Insulation Polyurethane
Nominal loading at 230V kW 2,2
Nominal voltage 230~ V ~ 230
Rated current at 230V A 10 10 10 10
Water connections inch ⅜ ½⅜½
Mixed water capacity 1) l 20 20 30 30
Temperature range °C 5 - 80 5 - 80 5 - 80 5 - 80
Temperature selection Control knob
Heating time for ∆t = 55K 2) min 17 17 26 26
Stand-by consumption 3) kWh 0.34 0.30 0.49 0.43
Empty weight 4) kg 6,5 6,5 7,5 7,5
Type of protection acc. VDE IP 24
*) The declaration complies with the EU regulation No 812/2013. The product data sheet is attached at the end of this document.
1) Mixed temperature 40°C with hot temperature 65°C and cold temperature 15°C
2) Cold water temperature 10°C
3) Stand by power consumption with 55°C/24h
4) The water capacity should be added to the weight
Max
3. Description of the appliance
4. Technical specifications
The electric water storage heater S10 / S 15 contains an inner copper container for sup-
plying hot water to one or more taps situated in close proximity to one another, e.g.
kitchen sink or two wash basins. The technical specifications are listed below.
The water storage heater can be installed as closed-outlet (with safety module) or as
open-outlet (with a suitable low-pressure fitting) device.
The appliance is designed for installation above or below the sink and must be
installed according to the type only.
The water in the boiler is heated to the temperature set on the appliance and then
stored.

17
CLAGE
100
300
285
120
452
426
285
70
⅜"
½"
70
5. Dimensions
The following regulations must be observed:
• VDE 0100
• EN 806
• The regulations of the local power and water utilities
• The specifications on the rating plate
• Technical specifications
General information:
• The appliance may only be installed in a frost-free room.
• The water supply must be connected before the electrical supply.
• Galvanized steel piping must not be installed downstream of the storage heater
with copper container, otherwise corrosion due to pitting may result.
The water storage heaters S10 / S 15 are designed for pressure-type and pressure-less
installation.
6. Installation
Requirements for water quality
Water Quality
Acid level pH 7 - 8,5
Iron level (Fe) mg/l < 0,2
Chlorine content (Cl) mg/l < 150
Conductivity mS/m < 125
Water hardness 3 - 12°dH / 5 - 22°fH / 0,53 - 2,14 mmol/l CaCO3
Chemical additives not allowed
In areas with higher levels of water hardness than listed in table, an appropriate filter
must be installed. The water supplier can tell you the hardness level of the water they
deliver.

S10 / S15
18
Flexible connecting hoses
Installation guidelines
Hose DN Dexternal PN Rmin
8 mm 12 mm 20 bar 27 mm
Ensure sufficient equipotential bonding.
• The permissible bending radius Rmin = 27mm must be observed at all times, includ-
ing during transport and assembly as well as when installed. If it is not possible to
observe the minimum bending radius, a different installation method should be
used or a suitable hose should be selected.
Please refer to the table for the minimum length
Lmin Lmin α= 90° Lmin α= 180° Lmin α= 360°
60 mm 140 mm 180 mm 260 mm
• For curved installation there must be sufficient hose length available to form
an open loop, as otherwise the hose will become kinked at the joints and thus
destroyed.
• The hose length may change slightly due to the effects of pressure or heat. For
straight installation, allowance should therefore be made to compensate for chang-
es in the hose length.
• Never twist or kink the flexible connection.
• Ensure that the hose is never stressed by external tensile or compressive forces dur-
ing assembly or when in use.
• Rigid connections (external thread) should not be further tightened after attaching
the second connection, as this causes twisting and may damage the hose.
• The hose installer is always responsible for ensuring a tight join.
• The installer should check any sealing material supplied with the hose to ensure
that it is suitable, as the hose manufacturer does not know the connection material
or geometry.
R
min
Dexternal
correct
correct
correct
XBend
Pipe bend
correct wrong
wrong
wrong
wrong
Lmin
6. Installation

19
CLAGE
Pressure-less installation (open-outlet)
• For one outlet only.
• A special low-pressure mixing battery for pressure-less installation is required. This
fitting permits relatively simple, reliable installation. The appliance is automatically
installed without pressure when using the low-
pressure fitting.
• Use of the low-pressure mixing battery ensures that the storage heater is never
subjected to the pressure of the water mains. The open outlet of the mixing battery
allows the water due to expansion to drain off freely.
• The outlet must always be free. Jet regulators must not be used. Water due to
expansion drips from the outlet as the water is heated.
Low-pressure mixing battery for undersink installation: e.g. SNO,
Art. No. 4100-0110
• Set the flow rate as per DIN 44531 or according to the specifications in the installa-
tion manual of the fitting.
Oversink (S10-O/ S 15-O)
½"
6 mm
6 mm
71 mm
426 mm
6. Installation
Undersink (S10-U / S 15-U)
Low-pressure mixing battery for undersink installation: e.g. SNT,
Art. No. 4100-02100
• Set the flow rate as per DIN 44531 or according to the specifications in the installa-
tion manual of the fitting.

S10 / S15
20
Oversink (S10-O / S 15-O)
100 mm
6 mm
6 mm
100 mm
426 mm
6. Installation
Pressure-type installation (closed-outlet)
• Suitable for one or more taps.
• Any suitable mixing battery may be used, provided that it is approved for use with
water storage heaters.
• A type-tested relief valve to DIN 1988 must be installed in the water supply line for
pressure-type installation.
• Water due to expansion drips from the overflow valve as the water is heated. The
overflow must never be blocked.
• The overflow valve of the pressure-relief device must be connected to a water drain-
age via a discharge pipe with continuous drop.
• A one-way restrictor or shutoff valve must never be installed between the pressure-
type storage heater and diaphragm safety valve.
• The water pressure at the cold water connection must not exceed 5 bar, otherwise a
pressure reducing valve must be installed. The water storage heater is subjected to
the full pressure of the water mains downstream of the connection.
• For safety reasons, the appliance must be inspected by a professional at regular
intervals of not more than two years.
SGU, Art.-Nr. 4100-0013
SG, Art.-Nr. 4100-0011 for S10-O,
SGM, Art.-Nr. 4100-0012 for S15-O
Undersink (S10-U / S 15-U)
