clage DIS ELECTRONIC MPS Instruction Manual

Montageanleitung für den Fachhandwerker
Installing instructions for the professional
08.16
de > 2
en > 19
E-Komfortdurchlauferhitzer DIS
E-convenience instant water heater DIS

DIS ELECTRONIC MPS®
2
DE
Inhaltsverzeichnis
1. Übersichtsdarstellung...........................................................................................3
2. Sicherheitshinweise ............................................................................................4
3. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4. Abmessungen .................................................................................................5
5. Installation....................................................................................................6
Montageort ...................................................................................................6
Montagezubehör...............................................................................................7
Wandhalter montieren ..........................................................................................8
Anschlussstücke installieren......................................................................................8
Gerät montieren ...............................................................................................9
6. Aufputzmontage ..............................................................................................10
7. Elektroanschluss ..............................................................................................11

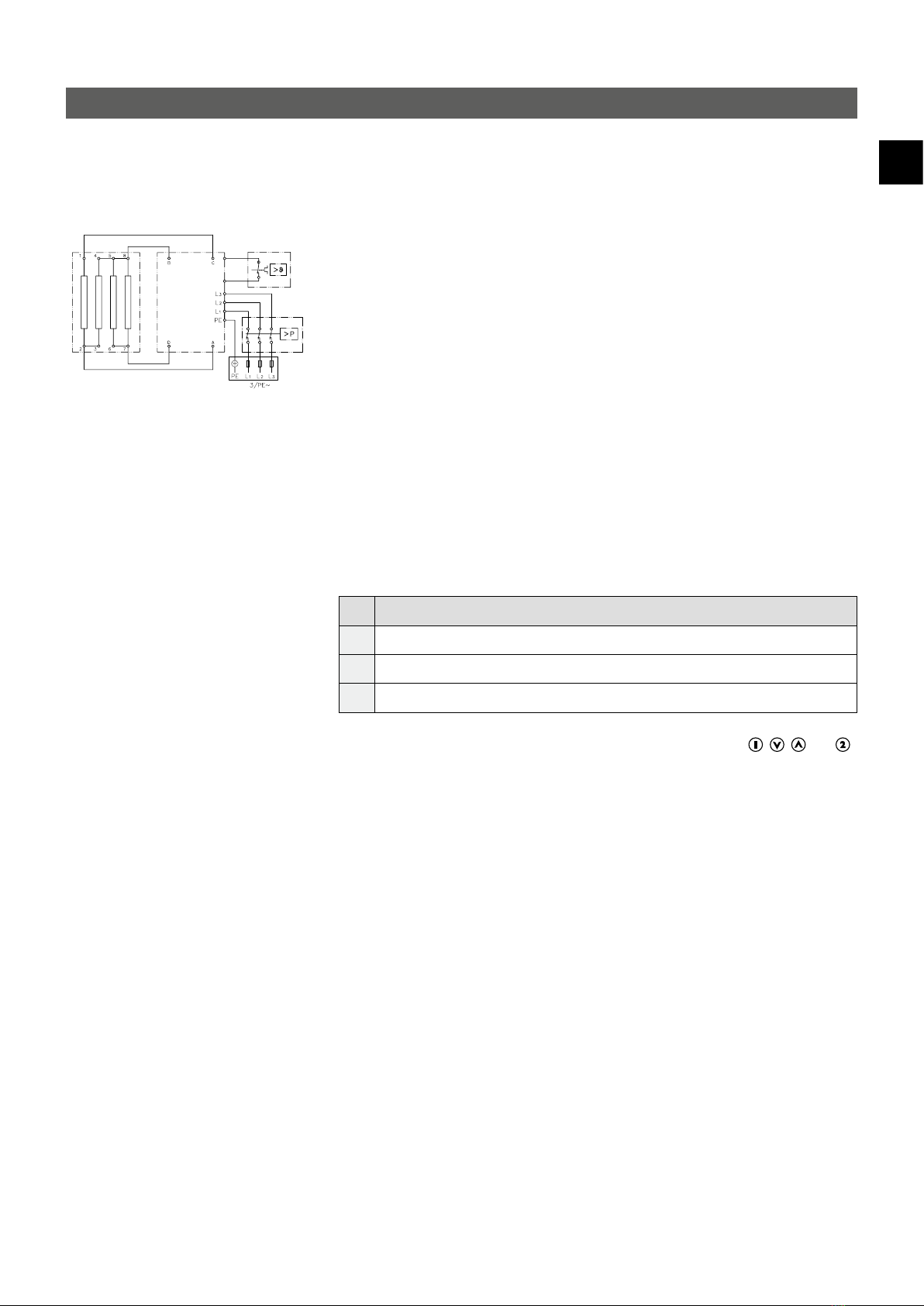

Schaltplan....................................................................................................11
Bauliche Voraussetzungen ......................................................................................11
Lastabwurfrelais ..............................................................................................11
Elektroanschluss von unten .....................................................................................12
Elektroanschluss von oben ......................................................................................12
8. Erstinbetriebnahme ...........................................................................................13
Leistungsumschaltung .........................................................................................13
Sperr-Level ...................................................................................................14
Erneute Inbetriebnahme........................................................................................14
9. Service-Menü.................................................................................................15
10. Wartungsarbeiten ............................................................................................17

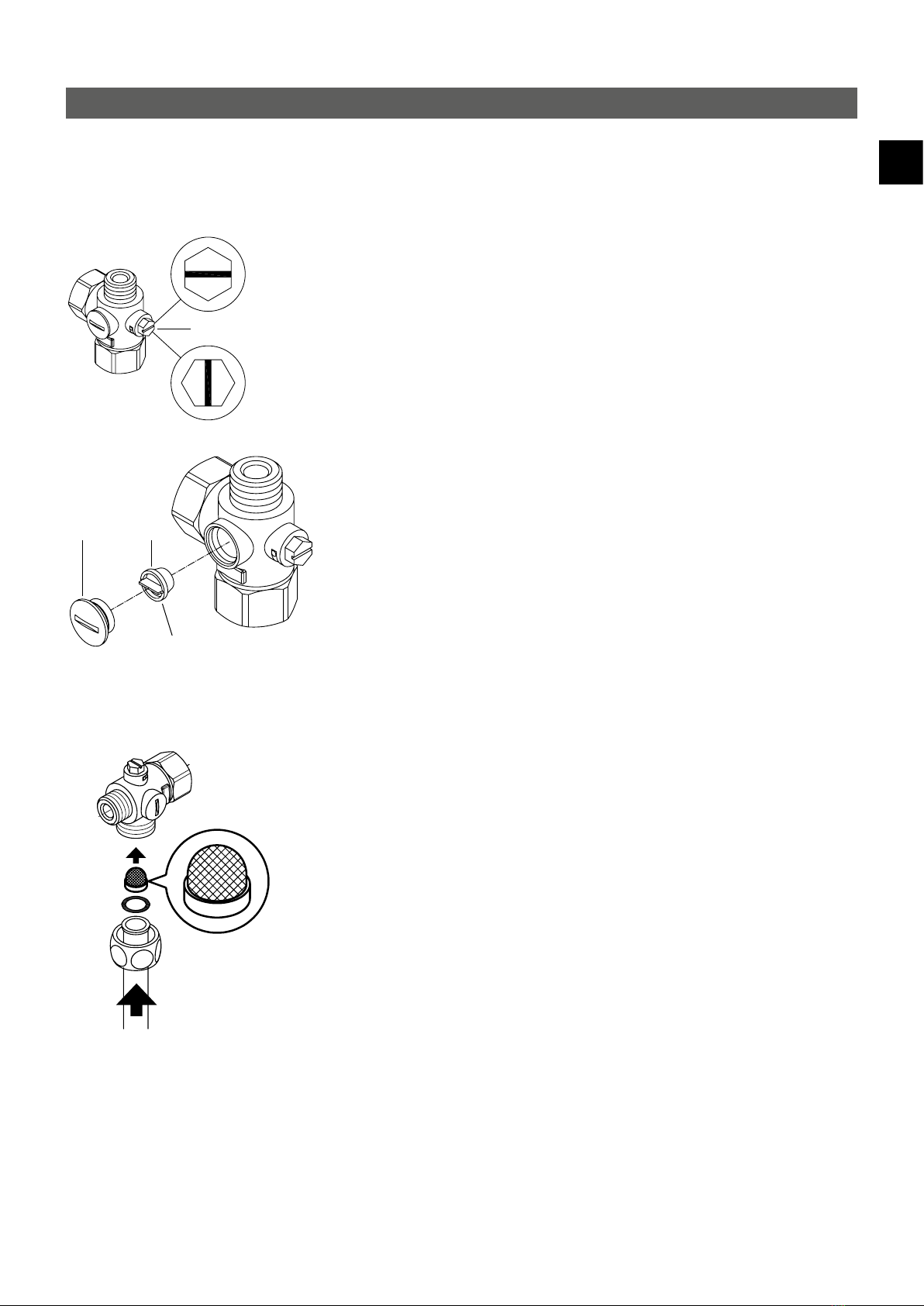

Reinigung und Wechsel des Filtersiebes im Anschlussstück bei Unterputzanschluss ......................................17
Reinigung und Wechsel des Filtersiebes bei Aufputzanschluss ........................................................17
11. Umwelt und Recycling ........................................................................................18

CLAGE
3
DE

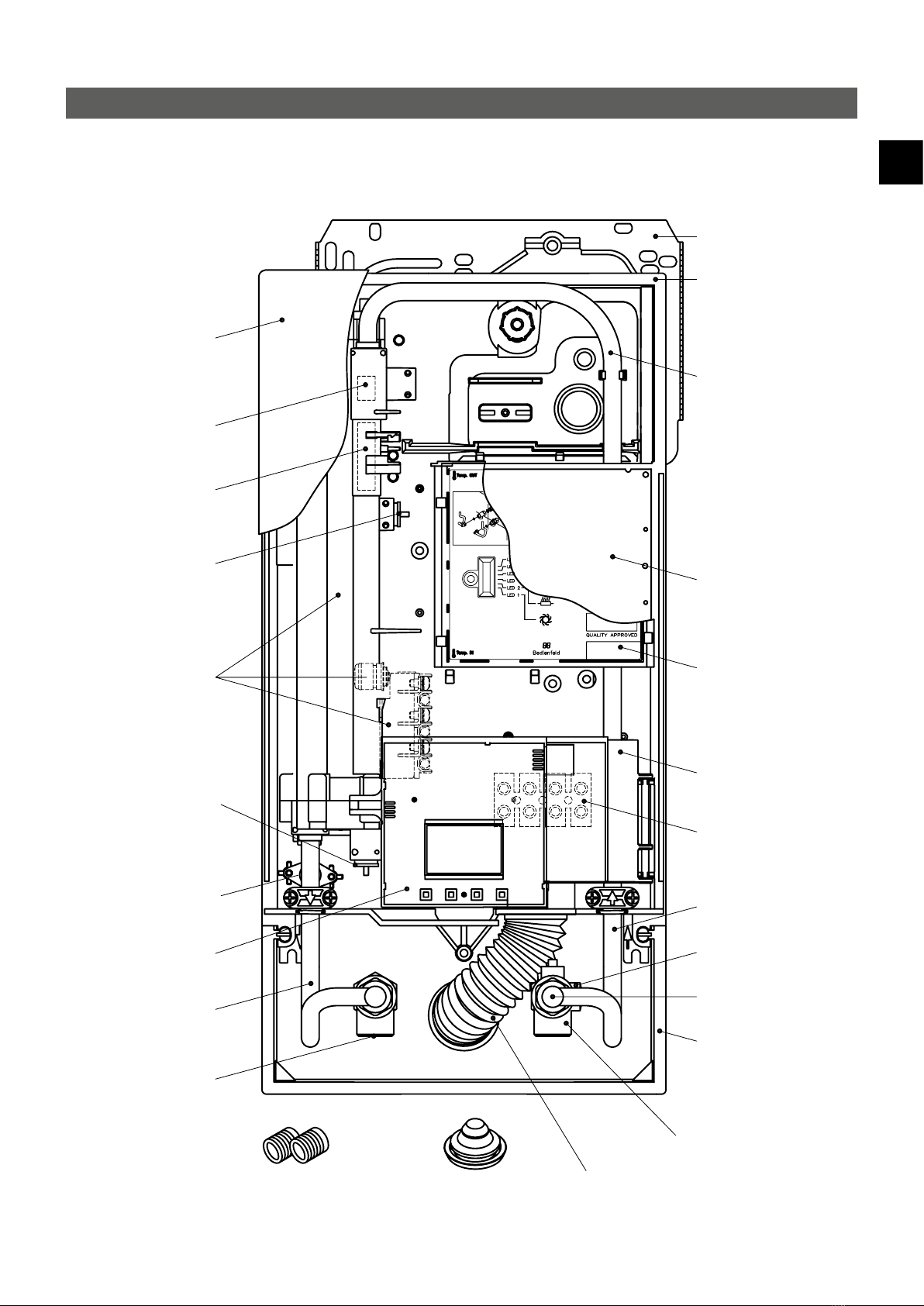

Verbindungsrohr
Geräteunterteil
Elektronik
Elektronikabdeckung
Klapphalter
Anschlussklemme
Einlaufrohr
Kaltwasseranschlussstück
Spritzwasserschutztülle
DurchführungstülleG½Zoll Einschraubnippel
Feinfilter
Durchflussmengenregler 8 l/min
Rahmen
DIS Gerätehaube
Rückflussverhinderer
Durchflussgeber
Temperaturfühler Set
Temperaturfühler Set
Temperaturbegrenzer STB
DIS Bedienfeld
Auslaufrohr
Warmwasseranschlussstück
Wandhalter
Heizelement mit
Druckschalter (SDB)
1. Übersichtsdarstellung
Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!

DIS ELECTRONIC MPS®
4
DE
2. Sicherheitshinweise
Lesen Sie diese Anleitung bis zur letzten Seite sorgfältig durch, bevor Sie das
Gerät installieren oder benutzen! Bewahren Sie diese Anleitung für spätere
Verwendung zusammen mit dem Gerät auf!
Montageanleitungen richten sich an den Fachmann, der für die Installation des
Gerätes verantwortlich ist. Gebrauchsanleitungen sind für den Endanwender
bestimmt. Die dem Gerät beigefügten Anleitungen entsprechen dem technischen
Stand des Gerätes.
• Benutzen Sie das Gerät nur, nachdem es korrekt installiert wurde und
wenn es sich in technisch einwandfreiem Zustand befindet.
• Öffnen Sie niemals das Gerät, ohne vorher die Stromzufuhr zum
Gerät dauerhaft unterbrochen zu haben.
• Nehmen Sie am Gerät oder an den Elektro- und Wasserleitungen
keine technischen Änderungen vor.
• Das Gerät muss geerdet werden.
• Beachten Sie, dass Wassertemperaturen über ca. 43°C, besonders
von Kindern, als heiß empfunden werden und ein Verbrennungs-
gefühl hervorrufen können. Bedenken Sie, dass nach längerer Durch-
laufzeit auch die Armaturen entsprechend heiß werden.
• Das Gerät ist nur für den Hausgebrauch und ähnliche Zwecke inner-
halb geschlossener Räume geeignet und darf nur zum Erwärmen von
Trinkwasser verwendet werden.
• Das Gerät darf niemals Frost ausgesetzt werden.
• Die auf dem Typenschild angegebenen Werte müssen eingehalten
werden.
• Im Störungsfall schalten Sie sofort die Sicherungen aus. Bei einer
Undichtigkeit am Gerät schließen Sie sofort die Wasserzuleitung.
Lassen Sie die Störung nur vom Werkskundendienst oder einem
anerkannten Fachhandwerksbetrieb beheben.
• Dieses Gerät kann von Kindern ab 3Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt wer-
den, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden und die daraus resultierenden
Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar
unter: www.clage.de/downloads

CLAGE
5
DE

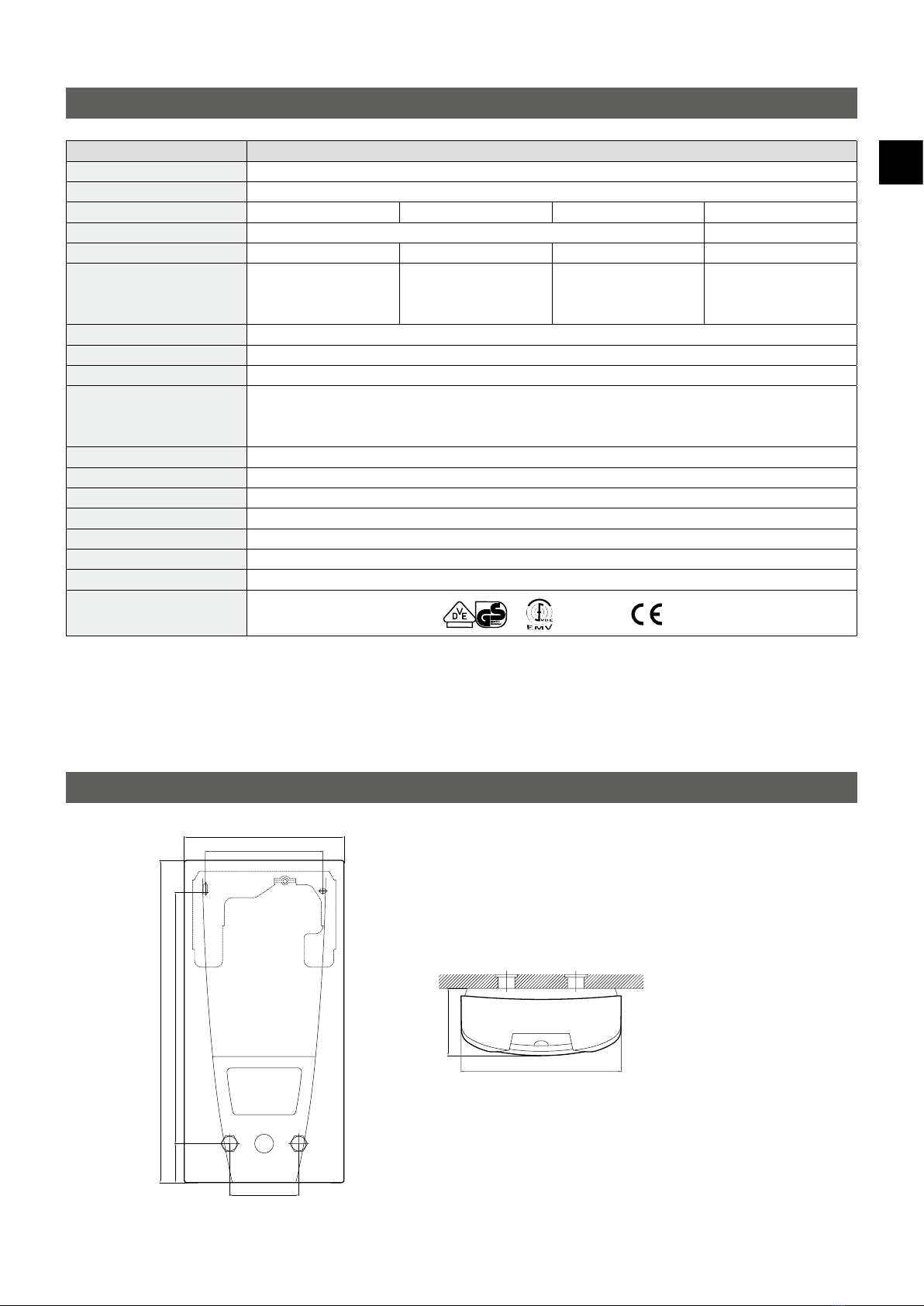

Typ DIS ELECTRONIC MPS®
Energieeffizienzklasse A *)
Nennleistung / -strom 18kW..27kW (26 A..39A)
Gewählte/r Leistung/-strom 18kW (26A) 21kW (30A) 24kW (35A) 27kW (39A)
Elektroanschluss 3~/PE 380..415V AC 3~/PE 400 V AC
Erforderl. Leiterquerschnitt 1) 4,0mm24,0mm26,0mm26,0 mm2
Warmwasserleistung (l/min)
max. bei ∆t = 28K 9,2 2) 10,7 2) 12,3 2) 13,8 2)
max. bei ∆t = 38K 6,8 7,9 9,0 2) 10,2 2)
Nenninhalt 0,4l
Bauart geschlossen, 1,0MPa (10bar) Nennüberdruck
Heizsystem Blankdraht Heizsystem IES ®
Einsatzbereich bei 15°C:
spez. Wasserwiderstand ≥ 1100Ωcm
spez. elektr. Leitfähigkeit ≤ 90mS/m
Einlauftemperatur ≤ 70°C
Einschalt- – max. Durchfluss 2,5 – 8,0l/min 3)
Druckverlust 0,2bar bei 2,5l/min 1,3bar bei 9,0l/min 4)
Temperatureinstellbereich 20°C – 60 °C
Wasseranschluss G½"
Gewicht (mit Wasserfüllung) 3,70kg
Schutzklasse nach VDE I
Schutzart / Sicherheit IP25
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013
1) Maximal anschließbarer Kabelquerschnitt beträgt 10mm2
2) Mischwasser
3) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
4) Ohne Durchflussmengenregler
3. Technische Daten
4. Abmessungen
231
231
170
363
466
56
100
97
Maßangaben in mm

DIS ELECTRONIC MPS®
6
DE
Montageort
• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost aus-
gesetzt werden.
• Das Gerät ist für eine Wandmontage vorgesehen und muss senkrecht mit untenlie-
genden Wasseranschlüssen installiert werden.
• Das Gerät entspricht der Schutzart IP25 und darf gemäß VDE 0100 Teil 701 im
Schutzbereich 1 installiert werden.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer
und Zapfstelle möglichst gering sein.
• Für Wartungsarbeiten sollte in der Zuleitung ein Absperrventil installiert werden.
Das Gerät muss für Wartungszwecke zugänglich sein.
• Kunstoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe 2 ent-
sprechen. Die Warmwasserleitungen müssen wärmegedämmt sein.
• Der spezifische Widerstand des Wassers muss bei 15 °C mindestens 1100 Ω
cm betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasser-
versorgungsunternehmen erfragt werden.
5. Installation
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem
Werkzeug

CLAGE
7
DE

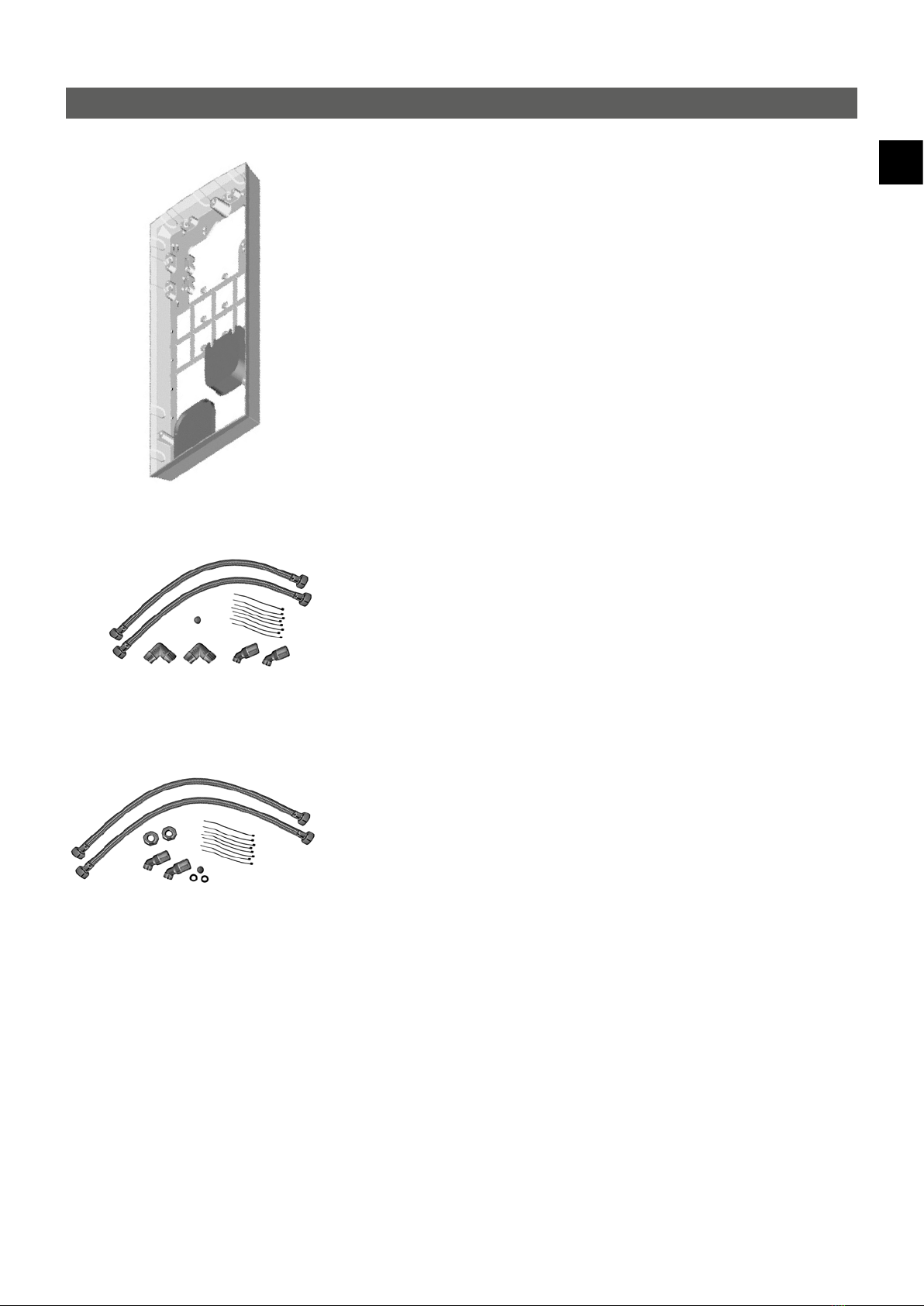

Für Installationen bei schwierigen Einbaubedingungen gibt es dieses
Montagezubehör:
Montagezubehör
RDX
VDX
UDX
5. Installation
Montagerahmen RDX
(Art.-Nr. 34100)
Mit Hilfe dieses Montagerahmens kann der Durchlauferhitzer montiert werden, wenn
der Elektroanschluss an beliebiger Stelle unter dem Gerät aus der Wand kommt oder
die Leitung Aufputz verlegt ist.
Rohrbausatz VDX
(Art.-Nr. 34120) – RDX notwendig! –
Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die
Wasseranschlüsse versetzt oder vertauscht unter dem Gerät aus der Wand kommen
oder seitlich auf der Wand zum Gerät führen. Der Elektroanschluss kann an beliebiger
Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein.
Rohrbausatz UDX
(Art.-Nr. 34110) – RDX notwendig! –
Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die
Wasseranschlüsse oberhalb des Gerätes enden. Der Elektroanschluss kann an beliebi-
ger Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein.

DIS ELECTRONIC MPS®
8
DE
5. Installation

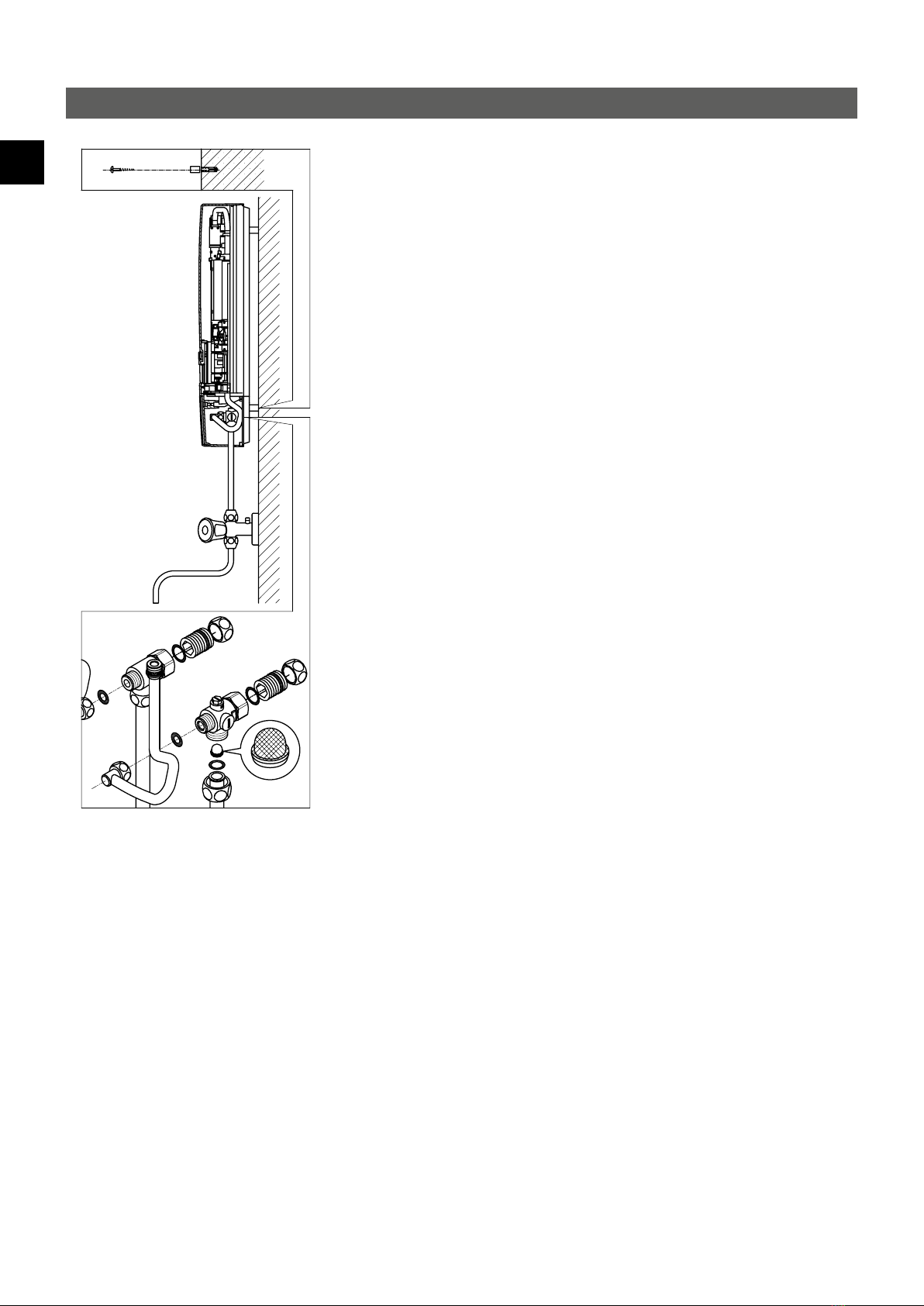

Hinweis: Wenn Sie diesen Durchlauferhitzer im Austausch gegen ein anderes Fabrikat
montieren, müssen in der Regel keine neuen Löcher für den Wandhalter gebohrt wer-
den, der Punkt 2 entfällt dann.
Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um
Schmutz aus den Leitungen zu entfernen.
1. Schrauben Sie die Einschraubnippel mit einem 12mm-Innensechskantschlüssel
in die beiden Wandanschlüsse. Dabei müssen die Dichtungen vollständig in das
Gewinde eingeschraubt werden. Der Überstand der Einschraubnippel muss nach
dem Festziehen mindestens 12mm betragen.
2. Halten Sie die mitgelieferte Montageschablone an die Wand und richten Sie sie so
aus, dass die Löcher in der Schablone über die Anschlüsse passen. Zeichnen Sie die
Bohrlöcher entsprechend der Schablone an und bohren Sie die Löcher mit einem
6mm-Bohrer. Setzen Sie die mitgelieferten Dübel ein.
3. Schrauben Sie den Wandhalter an. Fliesenversatz oder Unebenheiten lassen sich bis
zu 30mm durch die mitgelieferten Distanzhülsen ausgleichen. Die Distanzhülsen
werden zwischen Wand und Wandhalter montiert.
Wandhalter montieren
Hinweis: Ziehen Sie die Überwurfmuttern maßvoll an, um die notwendige
Dichtheit zu erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädi-
gen.
• Schrauben Sie gemäß Abbildung das Kaltwasseranschlussstück mit Überwurfmutter
und der ½Zoll-Dichtung an den Kaltwasseranschluss.
• Schrauben Sie das Warmwasseranschlussstück mit Überwurfmutter und der ½Zoll-
Dichtung an den Warmwasseranschluss.
Anschlussstücke installieren

CLAGE
9
DE
5. Installation

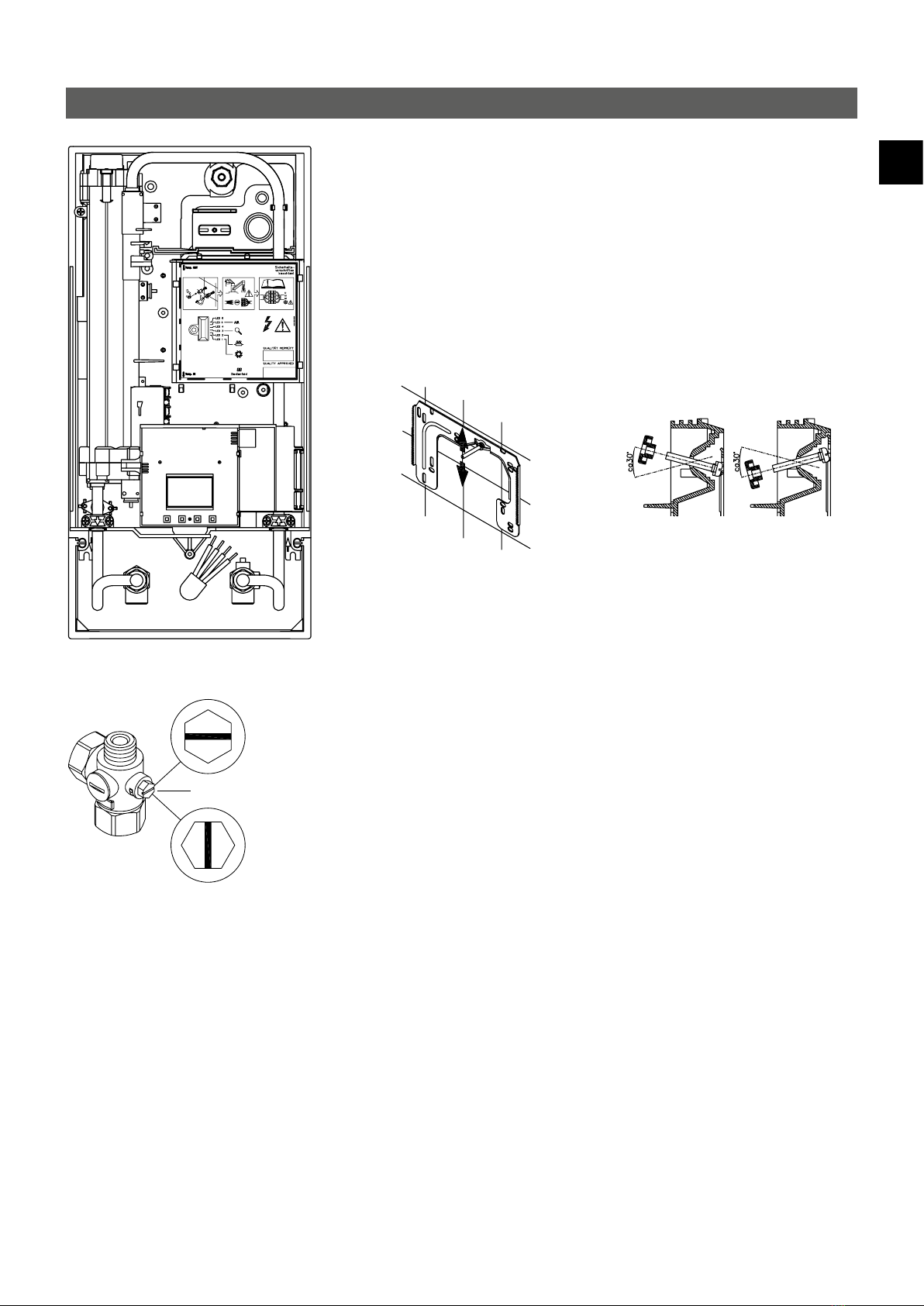

1. Zum Öffnen des Gehäuses die Blende abnehmen und die zentrale Haubenschraube
lösen.
• Im Austauschfall kann es vorkommen, dass die Elektrozuleitung im oberen Geräte-
bereich vorhanden ist. Der Elektroanschluss erfolgt dann gemäß der Beschreibung
»Elektroanschluss von oben«.
2. Setzen Sie das Gerät auf den Wandhalter, so dass die Gewindestange des Wand-
halters in das vorgesehene Loch des Gerätes passt. Durch vorsichtiges Biegen der
Gewindestange des Wandhalters lassen sich gegebenenfalls kleine Korrekturen
vornehmen. Die Wasseranschlussleitungen des Gerätes müssen sich jedoch ohne
Gewaltanwendung anschrauben lassen.
3. Schrauben Sie die beiden ⅜Zoll-Überwurfmuttern der Wasseranschlussleitungen
des Gerätes jeweils mit der ⅜Zoll-Dichtung auf die installierten Anschlussstücke.
4. Schrauben Sie die Kunststoffrändelmutter auf die Gewindestange des Wandhalters.
5. Öffnen Sie die Wasserzuleitung und drehen Sie das Absperrventil (a) im Kaltwasser-
anschlussstück langsam auf (Position»geöffnet«). Prüfen Sie alle Verbindungen auf
Dichtigkeit.
6. Öffnen und schließen Sie danach mehrfach die zugehörige Warmwasserarmatur bis
keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
Gerät montieren
(a)
geschlossen
geöffnet

DIS ELECTRONIC MPS®
10
DE
6. Aufputzmontage
Hinweis: Ziehen Sie die Überwurfmuttern maßvoll an, um die notwendige
Dichtheit zu erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädi-
gen.
Bei Aufputzmontage sind die beiden ½Zoll-Einschraubnippel und die ½Zoll-Dich-
tungen mit den ½Zoll-Überwurfmuttern des Warmwasser- und Kaltwasseranschluss-
stückes zu verschrauben. Die beiden ½Zoll-Blindkappen der seitlichen Abgänge des
Warm- und Kaltwasseranschlussstückes sind zu demontieren und mit dem offenen
Ende der Einschraubnippel zu verschrauben. Die Warm- und Kaltwasseranschlussstücke
sind dann mit den 3/8Zoll-Dichtungen an die 3/8Zoll-Überwurfmutter des Gerätes und
des Auslaufrohres zu verschrauben.
Bei Aufputzmontage ist es sinnvoll, das Gerät mittels der mitgelieferten Distanzhülsen
gemäß nebenstehender Zeichnung auf Abstand zu montieren. Dabei ist zu beach-
ten, dass auch die beiden Befestigungsbohrungen im unteren Rohranschlussbereich
benutzt werden.
Die Bördelseite der Rohre sind mit ½Zoll-Überwurfmuttern und ½Zoll-Dichtungen an
die seitlichen ½Zoll-Abgänge des Warm- und Kaltwasseranschlussstückes zu schrau-
ben. Abschließend sind die Ausbrüche für die Rohre in der Haube mit einem stumpfen
Gegenstand herauszubrechen.
Bei Aufputzmontage beachten: Sieb in das Kaltwasseranschlussstück einsetzen!

CLAGE
11
DE
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest verlegte Leitungen angeschlossen werden. Das
Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontaktöffnungs-
weite von mindestens 3mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Sicherungselement für Leitungsschutz mit
einem dem Gerätenennstrom angepassten Auslösestrom zu montieren.
Lastabwurfrelais
Beim Anschluss weiterer Drehstromgeräte kann ein Lastabwurfrelais für elektronische
Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2angeschlossen werden.
LCD Beschreibung
0 Betrieb ohne Lastabwurfrelais, Werkseinstellung
1 Betrieb mit normalem Lastabwurfrelais
2 Betrieb mit empfindlichem Lastabwurfrelais
Drücken Sie zum Ändern der Betriebsart gleichzeitig alle vier Tasten ( ,,und )
und warten, bis der gewünschte Wert (0, 1 oder 2) im Display erscheint, dann Tasten
loslassen. Zunächst ist die Betriebsart 1 zu wählen und die Funktion des
Lastabwurfrelais bei kleiner Geräteleistung (35°C Sollwert und geringer
Wassermenge) zu prüfen. Kommt es zu einem Flackern des Abwurfrelais, so muss die
Betriebsart 2 gewählt werden.
Schaltplan
7. Elektroanschluss
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf Typenschild
• Gerät an den Schutzleiter anschließen!
21
4
5
3
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Klemmleiste
5. Sicherheitstemperaturbegrenzer STB

DIS ELECTRONIC MPS®
12

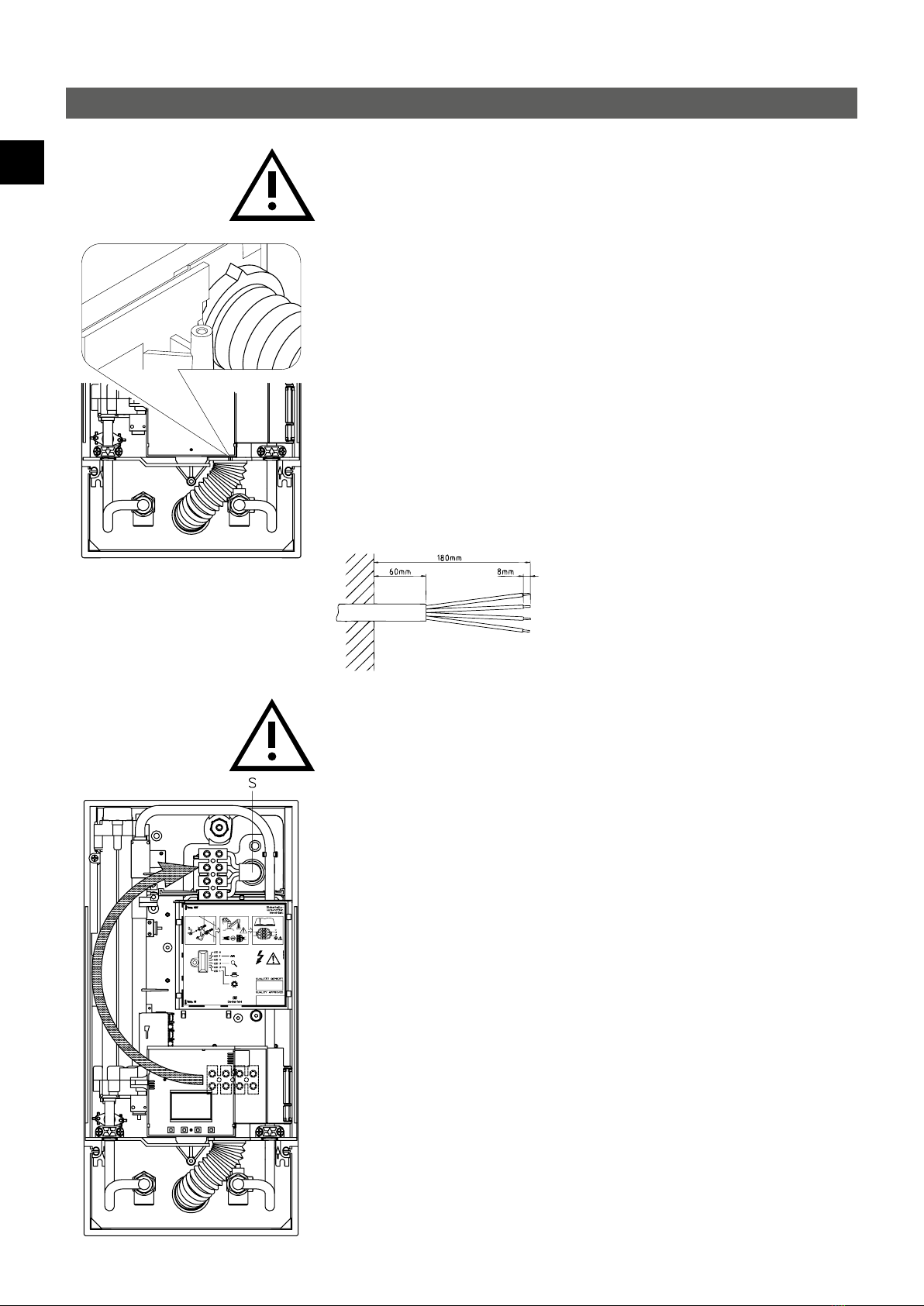

DE Hinweis: Bei Bedarf kann die Anschlussklemme in den oberen Gerätebereich ver-
legt werden. Bitte folgen Sie hierzu den Anweisungen im nächsten Abschnitt.
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz,
dass die Stromversorgung ausgeschaltet ist!
1. Manteln Sie das Anschlusskabel ungefähr 6cm über dem Wandaustritt ab. Schieben
Sie die Spritzwasserschutztülle mit der kleineren Öffnung voran über das Anschluss-
kabel, so dass die Schutztülle wandbündig abschließt. Diese verhindert, dass even-
tuell eindringendes Wasser mit den Elektroleitungen in Kontakt kommt. Sie darf
nicht beschädigt sein! Die Schutztülle muss verwendet werden!
2. Klapphalter nach rechts klappen.
3. Isolieren Sie die Litzen ab und schließen diese an die Anschlussklemmen gemäß des
Schaltplans an. Das Gerät ist an den Schutzleiter anzuschließen.
4. Ziehen Sie die Schutztülle so weit über die Anschlusskabel, dass die Schutztülle
einwandfrei in die Aussparung der Zwischenwand passt. Achten Sie dabei auf die
Ausrichtung der Schutztülle entsprechend der Abbildung. Klappen Sie den Klapp-
halter zurück und rasten Sie ihn auf der Heizpatrone ein.
5. Setzen Sie das Gehäuse auf das Gerät und drehen Sie die Befestigungsschraube ein.
Danach können Sie die Blende aufrasten.
7. Elektroanschluss
Elektroanschluss von unten
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz,
dass die Stromversorgung ausgeschaltet ist!
1. Öffnen Sie die im oberen Gerätebereich vorhandene Sollbruchstelle (S) an der
Prägung durch kräftigen Druck mit einem stumpfen Werkzeug (z.B. Schrauben-
dreher).
2. Schneiden Sie die Durchführungstülle entsprechend dem Zuleitungsquerschnitt auf.
Dabei soll die Öffnung in der Tülle etwas kleiner als der Querschnitt des Kabels sein,
um einen optimalen Schutz gegen Wasser zu erzielen. Passen Sie die Tülle in den
Durchbruch ein. Die Schutztülle muss verwendet werden!
3. Manteln Sie das Stromkabel ungefähr 6cm über dem Wandaustritt ab. Nehmen Sie
das vorbereitete Gerät so in die Hand, dass Sie mit der anderen Hand das Kabel in
die Gummitülle führen können.
4. Setzen Sie das Gerät so auf den Wandhalter, dass die Gewindestange des Wand-
halters in das vorgesehene Loch des Gerätes passt.
5. Klapphalter nach rechts klappen.
6. Lösen Sie die Befestigungsschraube der Anschlussklemme. Versetzen Sie die
Anschlussklemme auf den oberen Fuß. Befestigen Sie die Anschlussklemme dort
wieder.
7. Isolieren Sie die Litzen ab und schließen diese an die Anschlussklemmen gemäß des
Schaltplans an. Das Gerät ist an den Schutzleiter anzuschließen.
8. Klappen Sie den Klapphalter zurück und rasten Sie ihn auf der Heizpatrone ein.
9. Setzen Sie das Gehäuse auf das Gerät und drehen Sie die Befestigungsschraube ein.
Danach können Sie die Blende aufrasten.
Elektroanschluss von oben

CLAGE
13
DE
Vor dem elektrischen Anschluss das Leitungsnetz und das Gerät durch mehrfa-
ches, langsames Öffnen und Schließen der Warmwasserarmatur mit Wasser fül-
len und so vollständig entlüften.
Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen
maximalen Durchfluss zu gewährleisten. Spülen Sie die Warmwasser- und die
Kaltwasserleitung mindestens für jeweils eine Minute.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation, wegen
Frostgefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wieder-
inbetriebnahme erneut entlüftet werden.
Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der
Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB) durch
den Transport ausgelöst hat. Ggf. Sicherheitsschalter zurücksetzen.
Leistungsumschaltung
Darf nur durch autorisierten Fachmann erfolgen, sonst erlischt die Garantie!
Beim ersten Einschalten der Versorgungsspannung muss die maximale Geräteleistung
eingestellt werden. Das Gerät stellt erst nach dem Einstellen der Geräteleistung die
normale Funktion zur Verfügung.
Die maximal mögliche Leistung ist abhängig von der Installationsumgebung. Beachten
Sie unbedingt die Angaben in der Tabelle mit den technischen Daten, insbesondere
den notwendigen Querschnitt der elektrischen Anschlussleitung und die Absicherung.
Beachten Sie zusätzlich die Vorgaben der DIN VDE 0100.
1. Schalten Sie die Stromzufuhr zum Gerät ein. Es erscheint die Leistungsanzeige.
2. Beim ersten Einschalten der Versorgungsspannung blinkt in der Anzeige der Wert
»21«. Falls nicht, folgen Sie bitte den unten stehenden»Hinweis zur erneuten
Inbetriebnahme«
3. Mit den Pfeiltasten und die maximale Geräteleistung in Abhängigkeit der
Installationsumgebung einstellen (18, 21, 24 oder 27kW).
4. Mit der Taste die Einstellung bestätigen. Das Gerät nimmt seinen Betrieb auf.
5. Auf dem Typenschild die eingestellte Leistung kennzeichnen.
6. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des Durch-
lauferhitzers.
7. Nach dem Einstellen der maximalen Geräteleistung wird die Wasserheizung nach
ca. 10 - 30 Sekunden kontinuierlichen Wasserfluss aktiviert.
8. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die
Gebrauchsanleitung.
9. Füllen Sie die Registrierkarte aus und senden diese an den Zentralkundendienst
oder registrieren Sie Ihr Gerät online.
8. Erstinbetriebnahme
Multiple Power System MPS®:
Die Nennleistung (max. Leistungs-
aufnahme) beträgt 27kW bei 400V und
kann intern auf 24kW, 21 kW oder 18 kW
umgeschaltet werden!
®

DIS ELECTRONIC MPS®
14
DE
8. Erstinbetriebnahme
Wird das Gerät nach der Erstinstallation unter einer anderen Installationsumgebung
abermals in Betrieb genommen, so kann es notwendig werden, die maximale Geräte-
leistung zu ändern. Durch kurzzeitiges Überbrücken der beiden Stifte (siehe Bild) z.B.
mit einem isolierten Schraubendreher (EN 60900) geht das Gerät in den Ausliefer-
zustand zurück. Alle Parameter werden auf Werkseinstellung gesetzt und die Heizung
wird gesperrt. In der Anzeige blinkt »21«, bis die maximale Geräteleistung eingestellt
wurde. Dieser Zustand bleibt beim Aus- und Einschalten der Versorgungsspannung
erhalten.
Erneute Inbetriebnahme
Sperr-Level
Der Umfang der Bedienung des Gerätes kann eingeschränkt werden.
Aktivierung der Sperrfunktion
1. Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen)
2. Brücke auf die Leistungselektronik aufstecken (siehe Bild)
3. Gerät wieder in Betrieb nehmen
Deaktivieren der Sperrfunktion
1. Gerät vom Netz trennen (Sicherungen ausschalten)
2. Brücke entfernen
3. Gerät wieder in Betrieb nehmen

CLAGE
15
DE
9. Service-Menü
Das Service-Menü gibt eine Übersicht über Systemparameter und dient zur
Diagnose.
Zum Aktivieren des Menüs drücken Sie bitte die Tasten und für mindestens
2Sekunden, in der Anzeige erscheint»FL« und ein blinkender Punkt. Mit den
Pfeiltasten und können Sie zwischen den einzelnen Menüpunkten umschalten.
Um den Wert des aktuell gewählten Menüpunktes zu sehen, drücken Sie die Taste .
Die Anzeige zeigt den Wert dann blinkend an. (Bei einigen Menüpunkten können Sie
mit den Pfeiltasten und zwischen den einzelnen Werten wechseln.) Erneutes
Drücken der Taste wechselt zurück in das Auswahlmenü. Mit der Taste gelangen
Sie wieder in die Normalanzeige (Sollwert). Nach zwei Minuten ohne Tastendruck wird
automatisch auf die normale Anzeige zurückgeschaltet.
Die Menüpunkte im Einzelnen:
»FL«: Fluss
Anzeige des aktuellen Durchflusses in l/min.
»Po«: Leistung
Anzeige der aktuellen Leistungsaufnahme in kW
»t1«: Temp in
Anzeige der Einlauftemperatur in °C.
»t2«: Temp out
Anzeige der Auslauftemperatur in °C.
»CA«: Kontrollwert
Anzeige des Kontrollwertes des Reglers. Normaler Anzeigebereich: 40 – 60.
»PL«: Geräteleistung
Anzeige der aktuell eingestellten maximalen Geräteleistung in kW.
»Er«: Diagnose
Anzeige der letzten zehn Diagnosemeldungen.
Der erste Wert nach Drücken der Taste zeigt den aktuellen Fehlercode an (siehe
»Kurzdiagnose für den Fachmann« in der Gerätehaube). Durch Drücken der Pfeiltasten
und können nacheinander die letzten zehn Fehlercodes chronologisch angezeigt
werden. Die Anzeige blinkt dabei abwechselnd jeweils mit der Fehlernummer von »0«
bis »9« und dem dazugehörigen Fehler. Der zuletzt aufgetretene Fehler wird immer an
Position»0« eingetragen und die vorhergehenden jeweils um eine Position nach hinten
geschoben.
»LL«: Sperr-Level
Der Umfang der Gerätebedienung kann eingeschränkt werden.
Einstellungsoptionen:
»0« keine Einschränkungen (Werkseinstellung)
»1« Werk-Reset über Taste (Countdown) nicht möglich, Parameter im Service-Menü können ein-
gesehen, aber nicht geändert werden
»2« wie 1, zusätzlich kann das Service-Menü nicht aufgerufen werden
»3« wie 2, zusätzlich Sollwertspeicher 1 und 2 nicht änderbar
»4« wie 3, zusätzlich Sollwert nicht änderbar
Hinweis: Sobald als Einstellung »1«, »2«, »3«oder »4«ausgewählt wurde, können
keine Systemparameter mehr im Service-Menü verändert werden!
Um wieder Systemparameter verändern zu können, muss die Brücke auf der
Leistungselektronik entfernt werden, so wie im Kapitel »Erstinbetriebnahme«
unter dem Punkt »Deaktivieren der Sperrfunktion« beschrieben.
Menüpunkt-Reihenfolge
»Service-Menü«:
Fluss
Leistung
Temp in
Temp out
Kontrollwert
Geräteleistung
Diagnose
Sperr-Level
Software-Version
Funkkanal
Empfangsleistung
Beleuchtung
Temperaturlimit
Signal
2
8
4
7
5
3
6
9
+
1
Service-Menü ansehen
Anzeige blinkt
Drücken
≥ 2 sek

DIS ELECTRONIC MPS®
16
DE
9. Service-Menü
»nr«: Software Version
Anzeige der aktuellen Softwareversion.
»Ch«: Funkkanal
(nur mit Funkmodul)
Anzeige des aktuellen Funkkanals von Durchlauferhitzer und Fernbedienung
»rS«: Empfangsleistung
(nur mit Funkmodul)
Anzeige der aktuellen Signalqualität der Funkverbindung in Prozent. Je nach
Entfernung der Fernbedienung vom Durchlauferhitzer variiert der Wert zwischen 10 %
und 100%.
»bL«: Beleuchtung (optional)
Hier können Sie den Anzeigenbeleuchtung ein- und ausstellen.
Einstellungsoptionen:
»0« Beleuchtung immer an
»1« Beleuchtung automatisch, d.h. bei Tastendruck und Heizbetrieb an und nach einiger Zeit
automatisch aus (Werkseinstellung)
»2« Beleuchtung immer aus
»tL«: Temperaturlimit
Die maximale Temperatur des Gerätes kann auf einen beliebigen Wert innerhalb des
Temperatureinstellbereiches reduziert werden.
Um die Begrenzung zu aktivieren, muss das Sperr-Level durch Aufstecken der Brücke
aktiviert werden.
»IIC«: Signal
Anzeige der Verbindungsqualität bei Anschluss eines Diagnosedisplays.
Menüpunkt-Reihenfolge
»Service-Menü«:
Fluss
Leistung
Temp in
Temp out
Kontrollwert
Geräteleistung
Diagnose
Sperr-Level
Software-Version
Funkkanal
Empfangsleistung
Beleuchtung
Temperaturlimit
Signal

CLAGE
17
DE
10. Wartungsarbeiten
Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten
Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die
Warmwasserleistung vermindert werden, so dass die Reinigung beziehungsweise der
Austausch des Siebes wie folgt vorzunehmen ist:
1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und
sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2. Öffnen Sie die Gerätehaube indem Sie die Blende abnehmen, die sich darunter
befindliche Schraube lösen und die Haube abziehen.
3. Drehen Sie das Absperrventil im Kaltwasseranschlussstück (a) zu (Position
»geschlossen«)
4. Drehen Sie die Verschlussschraube (b) aus dem Kaltwasseranschlussstück und neh-
men Sie das Sieb (c) heraus.
5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.
6. Nach Einbau des sauberen Siebes drehen Sie die Verschlussschraube fest.
7. Drehen Sie das Absperrventil im Kaltwasseranschlussstück langsam wieder auf
(Position »geöffnet«).
8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach
langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.
9. Setzen Sie die Gerätehaube auf. Danach schalten Sie die Spannung an den
Haussicherungen wieder ein.
Wartungsarbeiten dürfen nur von einem anerkannten Fachhandwerksbetrieb
durchgeführt werden.
Reinigung und Wechsel des Filtersiebes im Anschlussstück bei
Unterputzanschluss
(a)
geschlossen
geöffnet
(c)(b)
Sieb
Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem Sieb ausgestattet.
Durch Verschmutzung des Siebes kann die Warmwasserleistung vermindert werden, so
dass die Reinigung beziehungsweise der Austausch des Siebes wie folgt vorzunehmen
ist:
1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und
sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2. Schließen Sie das Absperrventil in der Einlaufleitung.
3. Öffnen Sie die Gerätehaube indem Sie die Blende abnehmen, die sich darunter
befindliche Schraube lösen und die Haube abziehen.
4. Lösen Sie das Einlaufrohr vom Wasseranschlussstück.
5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.
6. Nach Einbau des sauberen Siebes verschrauben Sie das Einlaufrohr wieder am
Wasseranschlussstück.
7. Öffnen Sie langsam das Absperrventil in der Einlaufleitung.
8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach
langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.
9. Setzen Sie die Gerätehaube auf. Danach schalten Sie die Spannung an den
Haussicherungen wieder ein.
Reinigung und Wechsel des Filtersiebes bei Aufputzanschluss

DIS ELECTRONIC MPS®
18
DE
11. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten hergestellt. Beachten Sie bei einer
Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie dieses
Gerät daher zu einer der kommunalen Sammelstellen, die Elektronikschrott entgegennehmen. Diese ordnungsgemäße Entsorgung
dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsach-
gemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen
Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler oder Lieferanten in Kontakt. Diese halten
weitere Informationen für Sie bereit.

CLAGE
19
EN
Contents
1. Overview ....................................................................................................20
2. Safety instructions ............................................................................................21
3. Technical specifications.........................................................................................22
4. Dimensions ..................................................................................................22
5. Installation...................................................................................................23
Installation site ...............................................................................................23
Mounting accessories ..........................................................................................24
Installing the wall bracket ......................................................................................25
Installing connection pieces .....................................................................................25
Installing the appliance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
6. Direct connection..............................................................................................27
7. Electrical connection ..........................................................................................28
Wiring diagram ...............................................................................................28
Structural prerequisites.........................................................................................28
Load shedding relay ...........................................................................................28
Electrical connection from below .................................................................................29
Electrical connection from above .................................................................................29
8. Initial operation...............................................................................................30
Selection of power rating .......................................................................................30
Lock level ....................................................................................................31
Reinstallation.................................................................................................31
9. Service menu .................................................................................................32
10. Maintenance work ...........................................................................................34
Cleaning and replacing the filter strainer ..........................................................................34
Cleaning and replacing the filter strainer if direct connected..........................................................34
11. Environment and recycling.....................................................................................35

DIS ELECTRONIC MPS®
20
EN
Connecting pipe
Bottom part
PCB
PCB cover
Control panel support
Connecting terminal
Inlet pipe
Cold water connection
Water splash protection sleeve
GrommetScrew-in nipples ½inch
Fine filter
Flow limiter 8 l/min
Frame
DIS hood
Non-return valve
Flow sensor
Thermal sensor set
Thermal sensor set
Safety thermal cut-out
DIS control panel
Outlet pipe
Hot water connection
Wall bracket
Heating element including
safety pressure cut-out
1. Overview
When ordering spare parts, please always specify the appliance model and serial number.
