Clas Ohlson KW-1021MP3USB User manual

EnglishSvenskaNorskSuomi
Stereo with CD and
USB port
Musikanläggning med CD och USB
Musikkanlegg med CD-spiller og USB-port
Ministereo, jossa cd-soitin ja liitäntä USB-muistille
Art. no. Model
18-8175 KW-1021MP3USB
38-3950 KW-1021MP3USB Ver. 201007

2
English
Stereo with CD and USB port
Art. no 18-8175 / 38-3950 Model KW-1021MP3USB
Please read the entire instruction manual before using the product and save it for future reference.
We reserve the right for any errors in text or images and any necessary changes made to technical data. If you have
any questions regarding technical problems please contact Customer Services.
1. Safety instructions
• This product should only be repaired by qualified service technicians.
• Do not cover the product. Adequate ventilation with a distance of at least 15 cm between ventilation
openings and the surrounding area is necessary to prevent the device from overheating.
• Remove the batteries if the device is not to be used for a long time. This should prevent the batteries
from leaking.
• The product should not be taken apart or modified. Certain exposed parts inside the casing carry
dangerous current. Touching these can lead to fire or electric shock.
• The product is designed for indoor use only.
• Never subject the product to high temperature, dust, heavy vibration, impacts, humidity or moisture.
• Do not place the product where there is a risk of it falling into water or other liquid. Do not place containers
with liquid on the product e.g. flower vases, coffee cups, fizzy drink bottles.
• Disconnect the device from the power supply by unplugging it from the wall socket. The device’s plug
should be easily accessible.
• The mains lead should be checked regularly. Never use the device if the mains lead or plug is damaged.
• The power lead must be changed if damaged. This is to prevent the risk of electric shock or fire and should
only be carried out by the manufacturer, qualified service facility or qualified technician.
• Never lay the power lead over hot surfaces or pull it round sharp edges or corners.
2. Pay attention to these safety symbols
Warning! Do not open the casing.
Certain non-insulated components inside the casing
carry dangerous currents. Touching these can lead
to fire or electric shock.
CLASS 1 LASER PRODUCT
Warning! Do not open the casing. The product contains invisible laser beams
that can cause eye damage. Do not look directly into the laser beam or look
directly at it using an optical instrument.
3. Product description
• Stereo System. CD/MP3 player and FM radio.
• USB port and stereo headphone jack.
• 3.5 mm aux-in jack.
• Remote control (batteries: 2 x AAA/LR03, sold separately).
• Can even be wall mounted.
• 230 V mains operated.
• Main unit size: 29 x 19 x 12 cm, speakers: 12 x 17 x 22 cm.
CLASS 1
LASER PRODUCT
CAUTION/ATTENTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
 

3
English
4. Package contents
• Main unit
• 2 speakers
• Remote control (batteries sold separately)
• Instruction manual
5. Power supply
Mains connection
1. Check that the voltage (V) which is shown on the rating plate on the back of the device is the same
as your local electrical power supply (230 V AC, 50 Hz). Contact Customer Services if this is not the case.
2. Connect the mains lead to a wall socket.
3. Unplug the player from the electrical socket to cut off the power completely. Unplug the device from
the wall socket to protect it in case of lightning and thunderstorms.
4. The device does not turn off completely using the power switch. It will go into stand-by when turned off.
To turn it off completely you must remove the plug.
6. Assembly
Fold out the desk stand and place the stereo on a level horizontal surface which is well ventilated.
The back also has four screw openings for wall mounting, if preferred.
Connecting the speakers
1. Access the back of the main unit which has the speaker connections (L = left speaker and R = right speaker).
2. Depress the red tabs and insert the red lead ends for each speaker.
3. Depress the black tabs and insert the black lead ends for each speaker.
Note! Make sure that the exposed lead ends do not come into with each other.
Desk stand
Screw openings
Screw openings

4
English
Top view
AUX IN PLAY MODE
/PROGRAM
CD/USB
■
I◄◄ ►►I
►/II
/+10
TUNING
AM
MIN.
VOLUME
MAX.
FM
CD/USB
FUNKTION
M
H
z
1
0
8
1
0
6
1
0
2
9
8
9
6
9
2
8
8
F
M
k
H
z
1
6
0
0
1
4
0
0
1
2
0
0
1
0
0
0
8
0
0
7
0
0
6
0
0
5
4
0
A
M
I6
7. Buttons and functions
1. Volume control
2. CD door
3. [▲] door open button
4. Tuner
5. [/+10] +10 button
6. [►►I ] Next/fast-forward
7. [►II /CD/USB] Starts and pauses playback
8. [ ■ ] Stop
9. [ I◄◄ ] Previous/rewind
10. [PLAY MODE/PROGRAM]
11. Display
12. Function switch CD/USB, AUX IN, AM, FM
13. Power switch
21 3 4
5
6
7
1112 10 89
13

5
English
Back view
Side view
14. Mains lead
15. Right speaker connection
16. Left speaker connection
17. Aux input
18. USB port
19. Headphone jack
Remote control
20. [FOLDER] displays folders
21. [►II /CD/USB] Starts and pauses playback
22. [►►/►►I ] Next/fast-forward
23. [STOP] Stops playback
24. [PLAY/MODE] repeated playback, random, etc.
25. [PROG] Programmed playback (playlist)
26. [ I◄◄/◄◄] Previous/rewind
17
18
19
REMOTE CONTROL
20
21
22
23
24
25
26
15 1614

6
English
8. Installation/Getting started/Assembly
Inserting batteries into the remote control
1. Open the battery cover.
2. Insert two AAA/LR03 batteries according to the markings in the battery holder.
Remove the protective film from inside the battery compartment
1. Press [
▲
] (3) and open the CD door.
2. Remove the protective film and close the door.
9. Use
• Turn on the stereo using the power switch (13) on top of the main unit.
• Set the switch to desired setting.
• Adjust the volume using the volume control (1).
• Press [►II /CD/USB] (21) to start/pause playback.
• Press [STOP] (8) to stop playback.
Display symbols:
1. MP3 (shown during MP3 playback)
2. WMA(shown during WMA playback)
3. RANDOM (random playback)
4. PROG (programmed playlist)
5. Current track number
6. ALBUM (shown when repeating an album/folder)
7. ALL (shown when repeating all tracks)
8. REPEAT (shown during repeated playback)
9. USB (shown during playback from the USB)
10. ► (shown during playback, flashes in pause mode)
9.1 Radio
1. Set the function switch (12) to FM or AM.
2. Set the desired station using the tuning knob (4).
3. Improve reception by adjusting the FM aerial (or rotate the main unit for better AM-reception).
9.2 Playing discs containing MP3 or WMA files
1. Open the CD door and press the CD securely onto the spindle.
2. Set the function switch (12) to CD/USB.
3. Once the disc is read, the track total will be shown in the display.
4. Press [►II /CD/USB] (21) to start/pause playback.
5. Press [►►I ]/[►►/►►I] (6) (22) [ I◄◄]/[I◄◄/◄◄] (9) (26) to select the desired track.
6. Depress and hold [►►I ]/[►►/►►I] (6) (22) [ I◄◄]/[I◄◄/◄◄] (9) (26) to search within a current track.
1 2 3 4
5
6789
10

7
English
9.3 USB playback
Note!
If you intend to play tracks from the USB after using the CD you must first:
a. Remove the CD and close the CD door.
b. Set the function switch (12) to AUX IN.
c. Then reset the function switch (12) back to CD/USB.
1. Connect a USB to the USB port (18).
2. Once the USB is read, the track total will be shown in the display.
3. Press [►II /CD/USB] (21) to start/pause playback.
4. Press [►►I ]/[►►/►►I ] (6) (22) [ I◄◄]/[◄◄/ I◄◄] (9) (26) to select the desired track.
Press [+10] (5) to jump forward 10 tracks per press.
5. Press [FOLDER] (20) to change folders. Press several times to browse between several folders.
The ”ALBUM” symbol will begin to flash.
6. Depress and hold [►►I ]/[►►/►►I ] (6) (22) [ I◄◄]/[ I◄◄/◄◄] (9) (26) to search within a current track.
9.4 Programmed playback
You can programme up to 32 tracks for playback.
1. Insert a CD or a USB.
2. Press [PROG] (25) ”P01” will begin flashing.
3. Select a desired track using [►►/►►I ] (22) or [ I◄◄]/[ I◄◄/◄◄] (26). Press [ /+10] (5) to jump forward
10 tracks per press. Press [FOLDER] (20) to browse between folders.
4. Press [PROG] (25) to save. ”P02” will then begin flashing. Continue to save the remaining tracks in the same way.
Starts programmed playback.
1. Press [►II /CD/USB] (21) to start playback.
2. ”PROG” will be displayed when programmed playback is in progress.
Displaying the programmed playlist.
1. Press [STOP] (23) to stop playback.
2. The total number of tracks are shown in the display.
3. Browse the playlist by pressing [►►/►►I ] (22).
Turning off programmerad playback
Press [STOP] (23) twice to turn off programmed playback.
9.5 Repeated playback
Press [PLAY/MODE] (24) to change between:
REPEAT (repeats current track continuously) → REPEAT ALL (repeats all tracks) → RANDOM (random playback) →
REPEAT OFF (no repetition) (for CDs)
REPEAT 1 (repeats current track continuously) → REPEAT ALL (repeats all tracks) → REPEAT ALBUM →
RANDOM (random playback) → REPEAT OFF (no repetition) (for MP3/WMAs).

8
English
9.6 AUX IN (external audio source)
Connect an external audio source such as a CD player, MP3 player, laptop, etc. to the AUX IN jack (17)
(lead not included).
AUX IN playback
1. Set the function switch (12) to AUX IN.
2. Start playback on the connected audio source.
3. Set the volume on the connected audio source. Increase the volume if it is too weak.
9.7 Headphones
Connect headphones to the “PHONES” (19) outlet. The speakers will be muted automatcally.
(Headphones not included)
10. Care and maintenance
• Always unplug the stereo before cleaning it. Use a soft, dry cloth to clean the device.
• Do not use cleaning liquids that contain alcohol, ammonia, benzene or abrasives as these can damage
the casing.
11. Troubleshooting
Problem Possible cause Solution
Stereo will not switch on. Plug not properly pushed
into socket.
Push plug all the way in.
The remote control doesn’t work. The batteries are flat. Change the batteries.
Remote not pointed at IR sensor. Point the remote control at
the IR sensor.
Disc does not play. The disc is upside down. Turn the disc over.
The disc is incompatible. Use a compatible disc.
No sound from the speakers. The speaker cables are not
properly connected.
Check the connections.
The audio skips. The disc is dirty. Clean or replace the disc.
The disc is scratched. Change disc.
Poor recording.
The USB cannot be activated. Incorrect use. Refer to section: 9.3 USB playback.

9
English

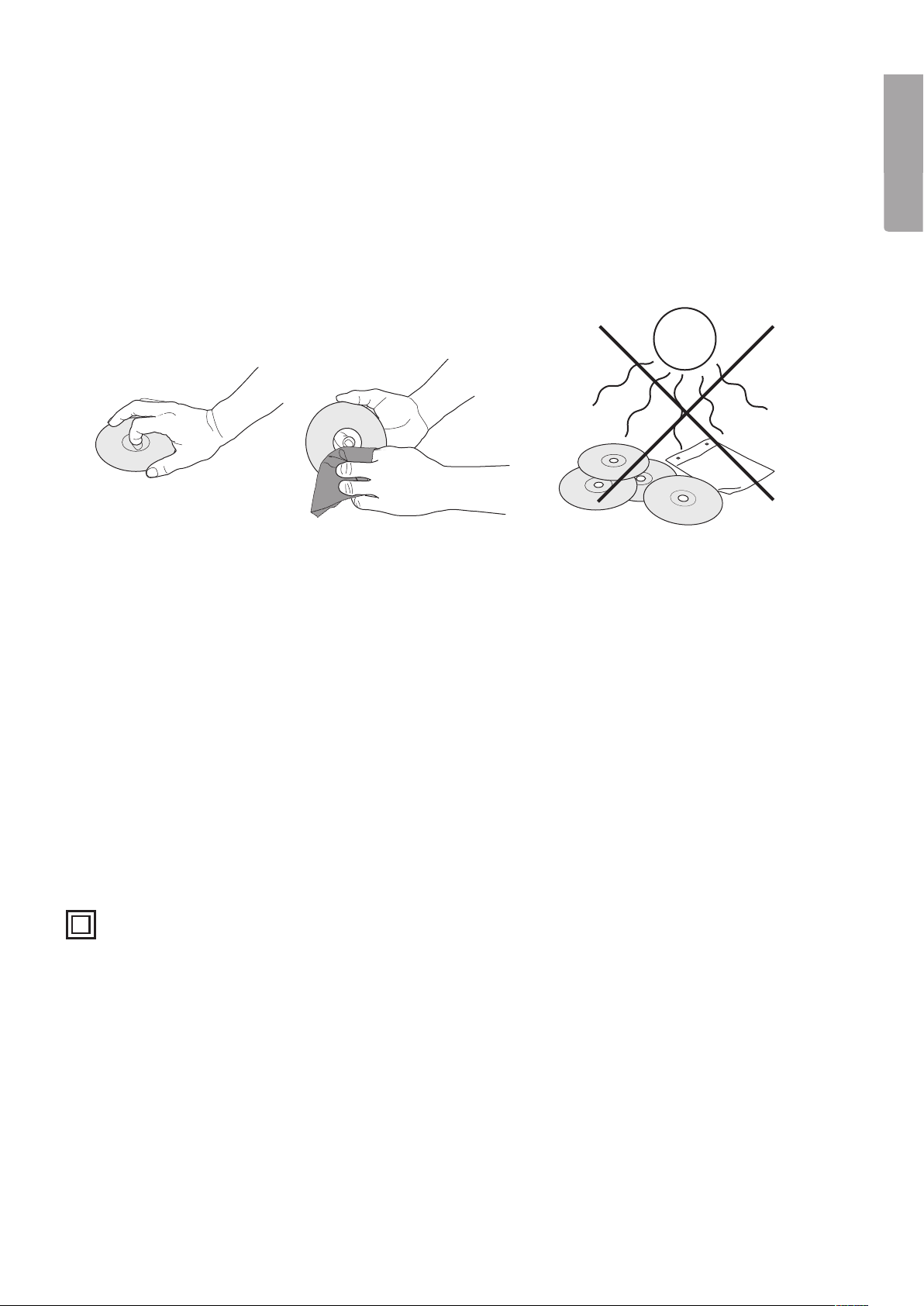

12. Proper handling of the CD player and CDs
• The lens of the CD player must not be touched!
• Sudden changes in the surrounding temperature can cause condensation and the CD player lens can be covered
by a layer of moisture. In such cases it is impossible to play a CD.
• Do not try to dry off the lens. Instead let the device stand in a warm room until the moisture has evaporated.
• Always close the CD door to keep the CD compartment dust-free. Use a soft, dry cloth to remove dust from the
CD compartment if needed.
• If the CD needs to be cleaned, clean it with a soft, lint-free cloth starting from the middle and wiping outwards
towards the edge in a straight line. Do not use cleaning liquid as it can damage the CD.
• Never attach stickers to the CD.
13. Disposal
Follow local ordinances when disposing of this product. If you are unsure of how to dispose of this product, please
contact your local authority.
14. Specifications
Input voltage: 230 V AC, 50 Hz
Power consumption: 14 W
Frequency response: 88–108 MHz (FM)
540–1600 kHz (AM)
Batteries: 2 x AAA/R03 (for remote control), (not included)
Weight: 1.775 kg

10
Svenska
Musikanläggning med CD och USB
Art. nr 18-8175 / 38-3950 Modell KW-1021MP3USB
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor,
kontakta vår kundtjänst (se adressuppgifter på baksidan).
1. Säkerhetsföreskrifter
• Produkten får endast repareras av kvalificerad servicepersonal.
• Täck inte över anläggningen. Tillräcklig ventilation, med ett minsta avstånd på 15 cm mellan
ventilationsöppningarna och omgivande ytor, är nödvändig för att förhindra överhettning.
• Tag ur batterierna om enheten inte ska användas under en längre period. Detta för att förhindra att batterierna
börjar läcka.
• Produkten får inte demonteras eller ändras. Farlig spänning finns oskyddat på komponenter inuti produktens
hölje. Kontakt med dessa kan leda till brand eller ge elektriska stötar.
• Produkten är avsedd endast för inomhusbruk.
• Utsätt aldrig produkten för höga temperaturer, dammig miljö, starka vibrationer, stötar, fukt eller väta.
• Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte heller några föremål som
innehåller vätska på produkten, t.ex. en blomvas eller läskedryck.
• Bryt strömmen till apparaten genom att dra apparatens stickpropp ur vägguttaget. Apparatens stickpropp måste
vara lättåtkomlig.
• Nätsladden bör regelbundet kontrolleras. Använd aldrig apparaten om nätsladden eller stickproppen är skadade.
• Om nätsladden skadats får den, för att undvika risk för elektrisk chock eller brand, endast bytas av tillverkaren,
dess serviceställe eller av en kvalificerad yrkesman.
• Placera aldrig nätsladden över heta ytor eller över skarpa kanter och hörn.
2. Lägg märke till dessa säkerhetssymboler
CLASS 1
LASER PRODUCT
CAUTION/ATTENTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
  Varning! Öppna inte höljet. Farlig spänning finns
oskyddat på komponenter inuti produktens
hölje. Kontakt med dessa kan leda till brand eller
ge elektriska stötar.
KLASS 1 LASERAPPARAT
Varning! Öppna inte höljet. Osynlig laserstrålning som kan orsaka ögonskador finns
innanför höljet. Rikta inte blicken in mot strålen och titta inte direkt på den genom
optiska instrument.
3. Produktbeskrivning
• Musikanläggning. CD/MP3-spelare och FM-radio.
• Uttag för USB-minne och stereohörlurar.
• 3,5 mm lågnivåingång.
• Fjärrkontroll (drivs med 2 x AAA/LR03-batterier, säljs separat).
• Musikanläggningen kan även väggmonteras.
• Drivs med 230 V.
• Storlek huvudenhet 29 x 19 x 12 cm, högtalare 12 x 17 x 22 cm.

11
Svenska
4. Förpackningen innehåller
• Huvudenhet
• 2 st. högtalare
• Fjärrkontroll (batterier medföljer ej)
• Bruksanvisning
5. Strömförsörjning
Nätanslutning
1. Kontrollera om spänningen (V), som finns angiven på märkskylten på baksidan av enheten är densamma
som den i ditt lokala elnät (230 V AC, 50 Hz). Kontakta vår kundtjänst om så inte är fallet.
2. Anslut nätkabeln till ett eluttag.
3. Dra kontakten ur eluttaget för att helt stänga av strömmen. Dra kontakten ur vägguttaget för att skydda enheten
under kraftiga åskväder.
4. Apparaten blir inte helt avstängd med strömbrytaren, den är endera tillslagen eller i standbyläge.
6. Montering
Vik ut bordsstödet och placera musikanläggningen på en plan och vågrät yta som är väl ventilerad. Baksidan har fyra
upphängningshål så att den kan hängas upp på en vägg.
Anslut högtalare
1. På baksidan finns anslutningarna till högtalarna (L = vänster högtalare och R = höger högtalare).
2. Tryck ner den röda spärren och stick in den röda kabeländen från respektive högtalare.
3. Tryck ner den svarta spärren och stick in den svarta kabeländen från respektive högtalare.
Obs! Se till att inte de oisolerade kabeländarna kommer i kontakt med varandra.
Bordsstöd
Upphängningshål
Upphängningshål

12
Svenska
7. Knappar och funktioner
Ovan
AUX IN PLAY MODE
/PROGRAM
CD/USB
■
I◄◄ ►►I
►/II
/+10
TUNING
AM
MIN.
VOLUME
MAX.
FM
CD/USB
FUNKTION
M
H
z
1
0
8
1
0
6
1
0
2
9
8
9
6
9
2
8
8
F
M
k
H
z
1
6
0
0
1
4
0
0
1
2
0
0
1
0
0
0
8
0
0
7
0
0
6
0
0
5
4
0
A
M
I6
1. Volymkontroll
2. Cd-lucka
3. [▲] Öppna CD-lucka
4. Frekvensratt
5. [/+10] Knapp för 10-tal
6. [►►I ] Nästa/snabbsök framåt
7. [►II / CD/USB] Starta uppspelning/gör paus
8. [ ■ ] Stopp
9. [ I◄◄ ] Föregående/snabbsök bakåt
10. [PLAY MODE/PROGRAM]
11. Display
12. Funktionsomkopplare CD/USB, AUX IN, AM, FM
13. Strömbrytare
21 3 4
5
6
7
1112 10 89
13

13
Svenska
Baksidan
Sidan
14. Nätkabel
15. Anslutning för höger högtalare
16. Anslutning för vänster högtalare
17. Lågnivåingång
18. USB-anslutning
19. Anslutning för hörlurar
Fjärrkontroll
20. [FOLDER] Visa mappar
21. [►II/ CD/USB] Starta uppspelning/gör paus
22. [►►/►►I] Nästa/ snabbsök framåt
23. [STOP] Stoppa uppspelning
24. [PLAY/MODE] Uppspelningsläge repetera, slumpvis etc.
25. [PROG] Programmerad uppspelning
26. [◄◄/I◄◄] Föregående/snabbsök bakåt
17
18
19
REMOTE CONTROL
20
21
22
23
24
25
26
15 1614

14
Svenska
8. Installation/Att komma igång/Montering
1. Sätt i batterier i fjärrkontrollen.
2. Öppna batterilocket.
3. Sätt i 2 st AAA/LR03-batterier enligt märkningen i batterifacket.
4. Ta bort transportskyddet i CD-facket.
5. Tryck ner [▲] (3) och öppna CD-luckan.
6. Ta bort transportskyddet och stäng luckan.
9. Användning
• Slå på musikanläggningen med strömbrytaren (13) på översidan.
• Ställ funktionsomkopplaren i önskat läge
• Justera volym med volymkontrollen (1).
• Tryck på [►II /CD/USB] (21) för att starta uppspelning/gör paus i uppspelning.
• Tryck på [STOP] (8) för att stoppa uppspelning.
Displayen visar:
1. MP3-symbol (visas vid uppspelning av MP3-filer)
2. WMA-symbol (visas vid uppspelning av WMA-filer)
3. RANDOM-symbol (slumpvis uppspelning)
4. PROG-symbol (programmerad uppspelning)
5. Spårnummer som spelas
6. ALBUM (visas vid repetering av album)
7. ALL (visas vid repetering av alla spår)
8. REPEAT (visas vid repeterad uppspelning)
9. USB (visas vid uppspelning från USB-minne)
10. ► (Play-symbol visas vid pågående uppspelning, blinkar i paus-läge).
9.1 Lyssna på Radio
1. Ställ funktionsomkopplaren (12) i läge FM eller AM.
2. Ställ in önskad station med frekvensratten (4).
3. Förbättra mottagningen genom att justera FM-antennen (eller vrid hela huvudenheten vid AM-mottagning).
9.2 Spela upp en musik-CD, MP3 eller WMA-skiva
1. Öppna skivfacket och tryck försiktigt fast en CD-skiva på spindeln.
2. Ställ funktionsomkopplaren (12) i läge CD eller MP3.
3. Skivan blir inläst och sedan visar displayen det totala antalet musikfiler på skivan.
4. Tryck på [►II/ CD/USB] (21) för att starta uppspelning/gör paus i uppspelning.
5. Tryck på [►►I ]/[►►/►►I] (6) (22) [ I◄◄]/[ I◄◄/◄◄] (9) (26) för att välja önskat musikspår.
6. Tryck och håll in [►►I ]/[►►I ]/[►►/►►I] (6) (22) [ I◄◄]/[ I◄◄/◄◄] (9) (26) för att snabbsöka
i pågående musikspår.
1 2 3 4
5
6789
10

15
Svenska
9.3 Uppspelning från ett USB-minne
Obs!
Om du skall spela upp filer från ett USB-minne efter uppspelning av CD-skiva måste du:
a. Öppna skivluckan ta ur CD-skivan och stäng luckan.
b. Ställ funktionsomkopplaren (12) i läge AUX IN.
c. Ställ sedan funktionsomkopplaren (12) i läge CD/USB.
1. Anslut USB-minnet till uttaget (18).
2. Filerna på minnet blir inlästa och displayen visar det totala antalet musikfiler på minnet.
3. Tryck på [►II / CD/USB] (21) för att starta uppspelning/gör paus i uppspelning.
4. Tryck på [►►I ]/[►►/►►I] (6) (22) [ I◄◄]/[ I◄◄/◄◄] (9) (26) för att välja önskat musikspår. Tryck på [ /+10] (5)
för att stega 10 spår framåt varje gång.
5. Tryck på [FOLDER] (20) för att byta mapp, tryck flera gånger för att växla mellan de olika mapparna.
”ALBUM” blinkar.
6. Tryck och håll in [►►I ]/[►►/►►I] (6) (22) [ I◄◄]/[ I◄◄/◄◄](9) (26) för att snabbsöka i pågående musikspår.
9.4 Programmerad uppspelning
Det går att programmera in upp till 32 olika spår för uppspelning i bestämd ordning.
1. Lägg i en skiva eller anslut ett USB-minne.
2. Tryck på [PROG] (25) ”P01” blinkar.
3. Välj önskat spår med [►►/►►I ] (22) och [ I◄◄/◄◄] (26). Tryck på [ l/+10] (5) för att stega 10 spår framåt
varje gång.
Tryck på [FOLDER] (20) för att växla mellan mapparna.
4. Tryck på [PROG] (25) för att spara, ”P02” blinkar. Fortsätt att spara alla önskade spår på samma sätt.
Starta programmerad uppspelning.
1. Tryck på [►II/ CD/USB] (21) för att starta uppspelning.
2. ”PROG” visas på displayen när programmerad uppspelning pågår.
Visa programmerad spelningslista.
1. Tryck på [STOP] (23) för att stoppa uppspelning.
2. Totala antalet spår visas på displayen.
3. Stega fram i spellistan med [►►/►►I ] (22).
Stäng av programmerad uppspelning
Tryck på [STOP] (23) två gånger för att stänga av programmerad uppspelning.
9.5 Repeterad uppspelning
Tryck på [PLAY/MODE] (24) för att stega mellan:
REPEAT (repetera pågående spår oavbrutet) → REPEAT ALL (repetera alla filer) → RANDOM (slumpvis uppspel-
ning) → REPEAT OFF (ingen repetetion) (gäller CD).
REPEAT 1 (repetera pågående spår oavbrutet) → REPEAT ALL (repetera alla filer) → REPEAT ALBUM →
RANDOM (slumpvis uppspelning) → REPEAT OFF (ingen repetetion) (gäller MP3/WMA).

16
Svenska
9.6 AUX IN (extern ljudkälla)
Anslut extern ljudkälla som CD-spelare, MP3-spelare, laptop etc. till AUX IN (17) (kabel medföljer ej).
Uppspelning från AUX IN
1. Ställ funktionsomkopplaren (12) i läge AUX IN.
2. Starta uppspelning på den anslutna ljudkällan.
3. Ställ in volymen på den anslutna ljudkällan, öka volymen om det låter för svagt.
9.7 Hörlurar
Anslut hörlurarna till uttaget PHONES (19). Högtalarna stängs av automatiskt. (Hörlurar medföljer ej)
10. Skötsel och underhåll
Dra alltid ur stickproppen innan rengöring. Använd en mjuk, torr trasa för att rengöra enheten. Använd inte rengö-
ringsmedel som innehåller alkohol, ammoniak, bensen eller slipmedel, eftersom det kan skada höljet.
11. Felsökning
Problem Trolig orsak Lösning
Det går inte att slå på
musikanläggningen.
Stickproppen är inte helt intryckt i uttaget. Kontrollera och tryck in helt.
Fjärrkontrollen fungerar
inte.
Batterierna är slut. Byt batterierna.
Fjärrkontrollen är inte riktad mot IR-sensorn. Rikta fjärrkontrollen mot
IR-sensorn.
Skivan spelas inte upp. Skivan är felvänd. Vänd skivan rätt.
Skivan är inte kompatibel. Använd endast kompatibla skivor.
Inget ljud från högtalare. Högtalarkablarna är inte rätt anslutna. Kontrollera anslutningar.
Avbrott i ljud. Skivan är smutsig. Rengör eller byt skiva.
Skivan är repig. Byt skiva.
Dålig inspelning.
Det går inte att aktivera
USB-läge.
Fel användning. Se avsnitt. 9.3 Uppspelning från ett
USB-minne.

17
Svenska

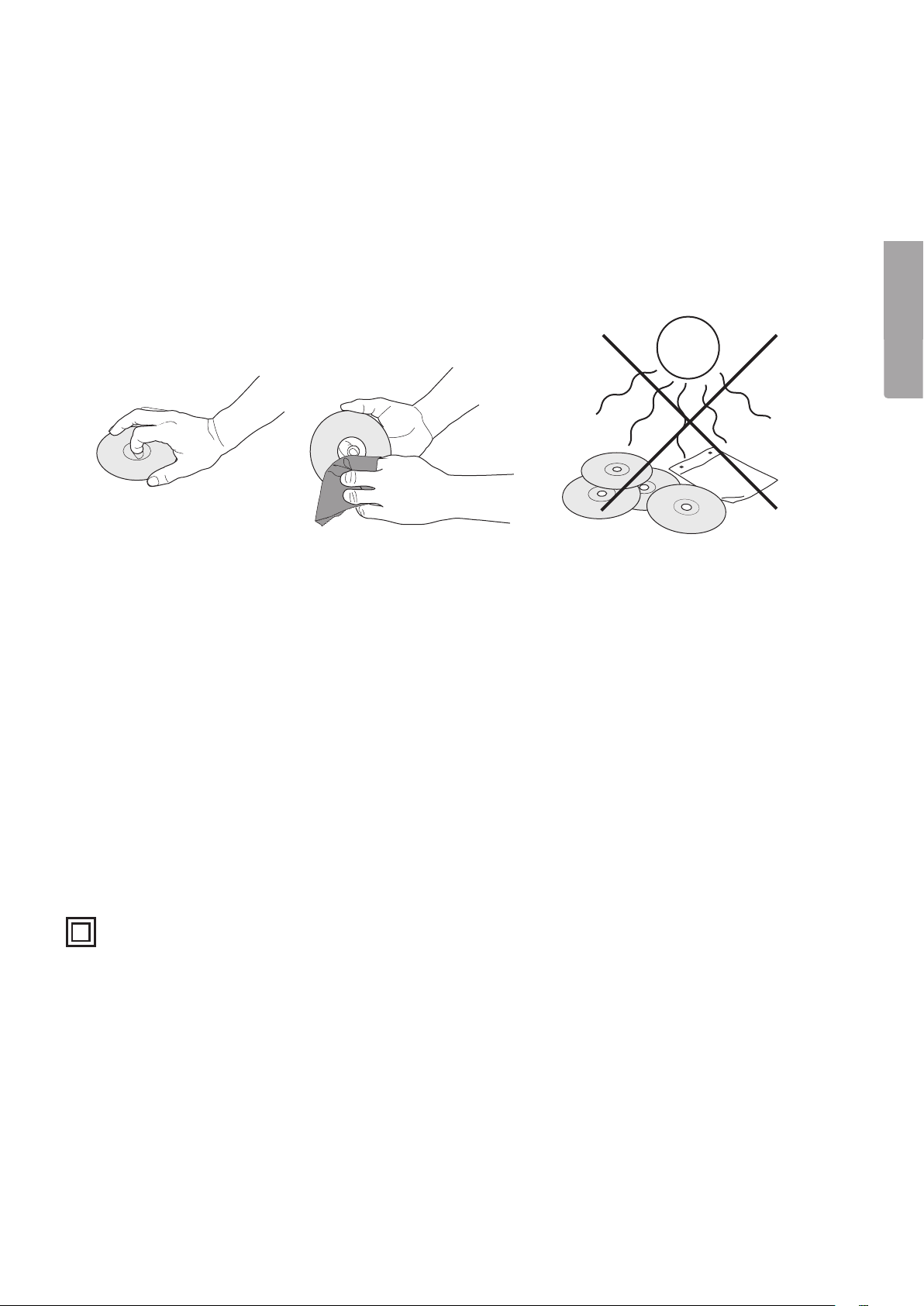

12. Hantering av CD-spelare och CD-skivor
• CD-spelarens lins får inte vidröras.
• Plötsliga förändringar i den omgivande temperaturen kan orsaka kondens och göra att linsen i din CD-spelare
täcks av imma. Det är då inte möjligt att spela CD-skivor.
• Försök inte torka av linsen, utan låt anläggningen stå i ett varmt rum tills fukten har avdunstat.
• Stäng alltid CD-luckan för att hålla CD-facket dammfritt. Använd en mjuk, torr trasa för att torka bort damm från
CD-facket om det behövs.
• Om CD-skivan behöver rengöras, torka den med en mjuk, luddfri trasa från mitten ut mot kanten i rak linje.
Använd inte rengöringsmedel, eftersom det kan skada skivan.
• Fäst aldrig några klisterlappar på CD-skivan.
13. Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga,
kontakta din kommun.
14. Specifikationer
Drivspänning: 230 V AC, 50 Hz
Effektförbrukning: 14 W
Frekvensområde: 88 –108 MHz (FM)
540 –1600 kHz (AM)
Batterier: 2 st. AAA/R03 (till fjärrkontroll), (medföljer ej)
Vikt: 1.775 kg

18
Norsk
Musikkanlegg med CD-spiller og USB-port
Art.nr. 18-8175 / 38-3950 Modell KW-1021MP3USB
Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller
spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).
1. Sikkerhetsinstruksjoner
• Produktet må kun repareres av kyndig servicepersonell.
• Produktet må ikke tildekkes. Sørg for tilstrekkelig ventilasjon rundt anlegget. En minsteavstand på 15 cm mellom
ventilasjonsåpningene og tilstøtende flater er nødvendig for å forhindre at anlegget blir overopphetet.
• Ta ut batteriene dersom produktet ikke skal brukes over tid. Dette for å hindre at batteriene skal begynne å lekke.
• Produktet må ikke demonteres eller endres på. Farlig spenning ligger ubeskyttet på visse komponenter under
produktets deksel. Kontakt med disse kan føre til brann eller gi elektriske støt.
• Produktet er kun beregnet for innendørs bruk.
• Utsett aldri produktet for høye temperaturer, fuktighet, støvete miljøer, sterke vibrasjoner eller støt.
• Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet
nær gjenstander som kan forårsake at vann eller annen væske skylles over produktet.
• Produktet gjøres strømløst ved at støpselet trekkes ut av strømuttaket. Apparatets støpsel må være lett
tilgjengelig.
• Strømledningen bør kontrolleres regelmessig. Bruk ikke apparatet dersom strømledning eller støpsel er skadet.
• Dersom strømledningen er skadet skal den, for å unngå risiko for elektrisk støt eller brann, kun byttes av
produsenten, serviceverksted eller av en fagperson.
• Plasser aldri strømledningen på varme flater eller rundt skarpe kanter eller hjørner.
2. Legg merke til følgende sikkerhetssymboler
Advarsel! Dekselet må ikke åpnes. Farlig spenning
ligger ubeskyttet på visse komponenter under pro-
duktets deksel. Kontakt med disse kan føre til brann
eller gi elektriske støt.
KLASSE 1 LASERAPPARAT
Advarsel! Dekselet må ikke åpnes. Usynlig laserstråler som kan føre til øyeskader.
Vend ikke blikket mot strålen, og se heller ikke direkte på den gjennom optiske
instrumenter.
3. Produktbeskrivelse
• Musikkanlegg med cd/mp3-spiller og FM-radio
• Uttak for usb-minne og stereoheadset
• 3,5 mm lavnivåinngang
• Drives med 2 x AAA/LR03-batterier (selges separat)
• Anlegget kan veggmonteres
• Drives med 230 V
• Størrelse hovedenhet 29 x 19 x 12 cm, høyttaler 12 x 17 x 22 cm
CLASS 1
LASER PRODUCT
CAUTION/ATTENTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
 

19
Norsk
4. Forpakningen inneholder
• Hovedenhet
• 2 stk. høyttalere
• Fjernkontroll (batterier medfølger)
• Bruksanvisning
5. Strømforsyning
Strømtilkobling
• Kontroller om spenningen (V), som er angitt på merkeskiltet på baksiden av apparatet, er den samme som
i ditt lokale strømnett (230 V AC, 50 Hz). Hvis det ikke er tilfelle, ta kontakt med vårt kundesenter.
• Koble strømkabelen til et strømuttak.
• Når strømmen skal kobles helt fra, tekkes støpselet ut fra strømuttaket. Trekk også støpselet ut av strømuttaket
for å beskytte anlegget ditt ved kraftig tordenvær.
• Anlegget skrus ikke helt av med strømbryteren, men vil bli stående i standby-modus.
6. Montering
Fold ut bordstøtten og plasser anlegget på et vannrett, jevnt og godt ventilert sted. Baksiden har fire opphengshull
så anlegget kan også henges opp på en vegg.
Koble til høytalerne
1. På baksiden er det uttak til høyttalerne som er merket L for venstre høyttaler og R for høyre.
2. Trykk den røde sperren ned og stikk den røde kabelen fra høyttalerne inn i åpningen.
3. Trykk den sorte sperren ned og stikk den sorte kabelen fra høyttalerne inn i åpningen.
Obs! Påse at ikke de uisolerte kabelendene kommer i kontakt med hverandre.
Hull for opphenging
Hull for opphenging
Bordstøtte

20
Norsk
Oversiden
AUX IN PLAY MODE
/PROGRAM
CD/USB
■
I◄◄ ►►I
►/II
/+10
TUNING
AM
MIN.
VOLUME
MAX.
FM
CD/USB
FUNKTION
M
H
z
1
0
8
1
0
6
1
0
2
9
8
9
6
9
2
8
8
F
M
k
H
z
1
6
0
0
1
4
0
0
1
2
0
0
1
0
0
0
8
0
0
7
0
0
6
0
0
5
4
0
A
M
I6
7. Knapper og funksjoner
1. Volumkontroll
2. Cd-luke
3. [▲] Åpne cd-luken
4. Frekvensratt
5. [/+10] Knapp for 10-tall
6. [►►I ] Neste / hurtigsøk framover
7. [►II /CD/USB] Start avspilling / ta pause
8. [ ■ ] Stopp
9. [ I◄◄] Forrige / hurtigsøk bakover
10. [PLAY MODE/PROGRAM]
11. Skjerm
12. Funksjonsomkobler CD/USB, AUX IN, AM, FM
13. Strømbryter
21 3 4
5
6
7
1112 10 89
13
