STATION MULTICHARGE 4 CANAUX
MULTICHARGER STATION 4 CHANNEL
OE 2040

OE 2040
STATION MULTICHARGE 4 CANAUX
SECURITE
1. GARDEZ CES INSTRUCTIONS - Ce manuel contient les consignes d’utilisation et de sécurité importantes pour
la station multicharge.
2. N’utilisez l’OE 2040 que sur des batteries 12 volts, de type ACIDE-PLOMB, d’AGM et d’ELECTROLYTE
DE GEL (CELLULES GEL). N’essayez pas d’utiliser avec d’autres tensions et d’autres types de batteries
(CELLULES SECHES, CADMIUM-NICKEL, NICKEL METAL HYBRIDE, etc.) généralement trouvées dans les
appareils électroménagers. Ceci pourrait endommager l’OE 2040 et entraîner une explosion des batteries,
endommageant ou blessant les biens et personnes. L’OE 2040 fournit jusqu’à 12 ampères.
3. N’exposez pas directement l’OE 2040 aux rayons du soleil, à la pluie ou à la neige.
4. N’utilisez pas l’OE 2040 sur des batteries en service ou installées. Si nécessaire, enlevez les batteries du
véhicule et déposez-les dans un endroit approprié pour l’OE 2040.
5. N’utilisez pas de connexions non recommandées avec l’OE 2040. Ces connexions non recommandées
pourraient entraîner des dommages corporels, électrocution, incendie et annuler toute garantie.
6. An de ne pas endommager la prise et son cordon, retirez la prise plutôt que le câble lors de la coupure
secteur chargeur.
7. Une rallonge câble ne doit pas être utilisée à moins d’être absolument indispensable. L’utilisation d’une
rallonge câble inadaptée peut entraîner un risque d’incendie et d’électrocution.
8. Ne faites pas fonctionner le chargeur avec un câble d’alimentation ou prise endommagée – remplacez-les
immédiatement.
9. Ne faites pas fonctionner le chargeur s’il a reçu un coup, est tombé par terre ou s’il est endommagé; conez-
le à un technicien de maintenance qualié.
10. Ne démontez pas le chargeur vous-même; conez-le à un technicien de maintenance qualié dans le
cas d’une réparation. Un remontage incorrect peut avoir comme conséquence des risques d’électrocution ou
d’incendie.
11. An d’éviter tout dommage pendant le nettoyage ou l’entretien, débranchez toutes les batteries et placez-les
dans un endroit dégagé. Débranchez l’OE 2040 de la prise secteur. Utilisez un tissu légèrement humide pour
nettoyer les éléments et les cellules. N’utilisez pas de dissolvant ou de savon.
12. Placez les câbles d’alimentation de telle façon à ce qu’ils ne soient pas écrasés, ne gênent pas le passage,
ou tendus de façon anormale.
13. Pour le remplacement des fusibles, contactez un distributeur agréé. Un assemblage incorrect peut entraîner
un risque d’incendie, d’électrocution et d’annulation de la garantie.
14. N’essayez jamais de charger une batterie congelée. Laissez la batterie retrouver sa température ambiante
avant tout raccordement. La plage suggérée d’opération est en atmosphère ambiante.
15. N’employez jamais l’OE 2040 dans un bateau ou navire. Vous devez enlever la batterie du bateau ou
navire, et charger la batterie dans un endroit correctement installé.
16. N’installez pas l’OE 2040 dans un endroit exposé à l’humidité ou un climat tropical, ou à proximité d’un
combustible comme des déchets, des liquides inammables ou de la vapeur.
AVERTISSEMENT – RISQUE DE GAZ EXPLOSIFS
1. Travailler à proximite d’une batterie acide-plomb est dangereux. Les batteries produisent des gaz explosifs
pendant leur fonctionnement normal. Pour cette raison, il est tres important de lire attentivement ce manuel et de
suivre exactement les instructions avant chaque utilisation.
2. An de réduire le risque d’explosion de la batterie, suivez ces instructions et celles éditées par le fabricant
de batterie ainsi que le fabricant de tout équipement qui pourrait être utilisé à proximité. Observez les
recommandations d’usage de ces matériels.

OE 2040
STATION MULTICHARGE 4 CANAUX
PREPARER LA CHARGE
EMPLACEMENT DU CHARGEUR
MESURES DE SECURITE PERSONNELLES
1. Vous devez vous trouver à proximité d’une personne en cas de problème lorsque vous travaillez près d’une
batterie acide plomb.
2. Ayez toujours de l’eau douce abondante et du savon près de vous en cas de contact avec les yeux, la peau,
ou les habits de l’acide batterie.
3. Portez une paire de lunettes adaptée ainsi qu’un vêtement de protection lors de toute manipulation.
4. Evitez de vous toucher les yeux lorsque vous travaillez près de la batterie.
5. En cas de contact avec la peau, vêtements et l’acide batterie, lavez vous immédiatement avec de l’eau
abondante et du savon. En cas de contact avec les yeux, rincez vous abondamment l’œil avec de l’eau pendant
au moins 10 minutes et consultez immédiatement un médecin.
6. Ne JAMAIS fumer ou approcher une amme ou créer des étincelles près de la batterie ou du moteur.
7. Soyez extremment prudent an d’éviter tout risque de chute d’outil métallique sur la batterie. Il pourrait étinceler
ou court-circuiter la batterie ainsi que d’autres composants électriques et éventuellement entraîner une explosion.
8. Enlevez vos articles personnels métalliques, tels que anneaux, bracelet, collier et montre, lorsque vous travaillez
avec une batterie acide plomb. Cela pourrait entraîner un court circuit assez élevé capable de souder un anneau
ou objet métallique causant une brûlure sévère.
1. Soyez sûr que le local autour de la batterie est bien aéré lors de la charge batterie. Employez un morceau de
carton ou d’autres matériels non métalliques comme ventilateur pour disperser les gaz.
2. Nettoyez les bornes batterie. Faites attention à ce que la corrosion ne rentre pas en contact avec les yeux.
3. Inspectez la batterie pour déceler toute ssure ou endommagement. Si la batterie est endommagée, n’employez
pas le chargeur.
4. Si la batterie n’est pas garantie "zéro maintenance", ajoutez de l’eau distillée dans chaque cellule jusqu’à
ce que l’acide batterie atteigne le niveau indiqué par le fabricant. Ceci contribue à purger les gaz des cellules.
Ne remplissez pas au dessus du niveau. Pour une batterie sans bouchons de cellules, suivez attentivement les
instructions de recharge du fabricant.
5. En cas de dépose batterie du véhicule pour la charge, enlevez toujours la borne de terre de la batterie. Assurez-
vous que tous les accessoires véhicule soient éteints pour éviter tout arc électrique.
6. Etudiez toutes les précautions spéciques de la batterie données par le fabricant, comme enlever ou ne pas
enlever les bouchons de cellules pendant la charge, ainsi que le niveau de charge recommandé.
7. Déterminez la tension batterie en se rapportant au manuel d’utilisation du véhicule et assurez-vous qu’elle
corresponde à la tension de sortie de chargeur de la batterie.
8.Si la batterie et les bornes comportent une croûte blanche ou bleuâtre, le système de charge pourrait avoir un
problème. Ces problèmes doivent être remédiés avant que la batterie soit remplacée après la charge.
1. Placez le chargeur aussi loin de la batterie que les câbles d’alimentation le permettent.
2. Ne placez jamais le chargeur directement au-dessus de la batterie en charge. Les gaz dégagés par la batterie
corroderont et endommageront le chargeur.
3. Ne laissez jamais l’acide batterie s’égoutter sur le chargeur de par la gravité ou lors d’un remplissage batterie.
4. Ne faites jamais fonctionner le chargeur dans un local enfermé ou la ventilation est réduite.
5. Ne placez pas la batterie au-dessus du chargeur.

OE 2040
STATION MULTICHARGE 4 CANAUX
INSTALLATION & FONCTIONNEMENT
1. Assurez-vous que le local soit bien aéré.
2. Eloignez l'OE 2040 de tout véhicule en réparation ou en service. Assurez-vous de ne jamais mettre en
marche le moteur près des batteries en charge.
3. Soyez sûr que l’intensité totale utilisée par l'OE 2040 ne dépasse pas l’intensité de la source d’alimentation.
Si vous ne savez pas la déterminer, faites-la contrôler par un électricien qualié.
4. Reliez et débranchez les pinces de sortie CC seulement après avoir placé tous les commutateurs chargeur
sur la position d’arrêt et enlevé le câble d’alimentation de la prise électrique. Ne laissez jamais les pinces se
toucher.
5. Assurez-vous que les bornes batterie soient propres. Si nécessaire, nettoyez-les avec une brosse métallique.
Reliez la borne noire à la borne négative de la batterie et reliez la rouge à la borne positive.
6. Reliez l'OE 2040 à une prise de terre qui soit câblée conformément aux normes électriques locales.
Les batteries montées sur le côté exigeront l’insertion d’un adaptateur de bornes. Les bornes plates ne sont pas
sûres. Elles ne permettront pas une lecture précise et ne devront pas être utilisées.
7. Après avoir branché le câble d’alimentation, allumez le commutateur d’energie pour commencer.
8. Lorsque l'OE 2040 est alimenté, les lumières LED s’allument comme suit :
Lumières verte et rouge éteintes: aucune alimentation
Il n’y a pas d’alimentation fournie .
Lumière verte clignote seule: prêt pour la charge
Avant utilisation, veuillez vérier les consignes suivantes:
a. Les bornes sont-elles correctement connectées?
b. La tension de la batterie est-elle au-dessous de 1 volt?
c. Y a-t-il une batterie en cours de charge ?
Lumière verte allumée & lumière rouge clignotante: batterie en cours de charge
La station est en train de charger la batterie.
Lumière rouge allumée seule: batterie défectueuse ou batterie fortement déchargée
Veuillez vérier que les bornes et les pinces sont propres.
Si la lumière rouge reste allumée:
a. Vériez si les batteries sont de type 12V.
b. Si oui, la batterie ne tient pas la charge. Elle doit être immédiatement remplacée.
c. Néanmoins, il se peut qu’une batterie très déchargée nécessite un temps de charge plus long. Si la lumière
rouge reste allumée après 20 heures de charge, veuillez remplacer la batterie.
Lumières verte & rouge allumées: charge à 75%
La batterie est chargée au moins à 75% et elle est prête à un test de charge ou à être mise en service. La
poursuite de la charge permettra de la charger à 100%.
Certaines batteries peuvent accepter la charge mais ne pourront pas passer avec succès un test de charge.
Toutes les batteries doivent être testées après mise en charge.
Lumière verte allumée seule: la batterie est entièrement chargée et maintenue.
La tension et l’intensité seront automatiquement ajustées an de maintenir la batterie en pleine charge. La batterie
est prête à un test de charge ou mise en service. Si la tension de la batterie descend au-dessous de 12.8 volts,
l'OE 2040 se mettra automatiquement en mode charge et rechargera à une tension de sortie de 14.8 volts.

OE 2040
STATION MULTICHARGE 4 CANAUX
9. Déconnecter une batterie de l'OE 2040 :
L'OE 2040 maintient la batterie en charge pleine quand la lumière verte est allumée. La batterie est prête.
Enlevez simplement les pinces batterie et placez-les sur un plan de travail propre. Vous pouvez maintenant faire
un test de charge si nécessaire.
• Lorsque les pinces batterie sont déconnectées accidentellement au cours de la charge, l'OE 2040 se coupera.
La lumière verte se mettra à clignoter. Reconnectez simplement la batterie.
• Ne déconnectez pas la batterie lors d’une charge entre 5 ampères. Attendez que les lumières verte et rouge
soient allumées.

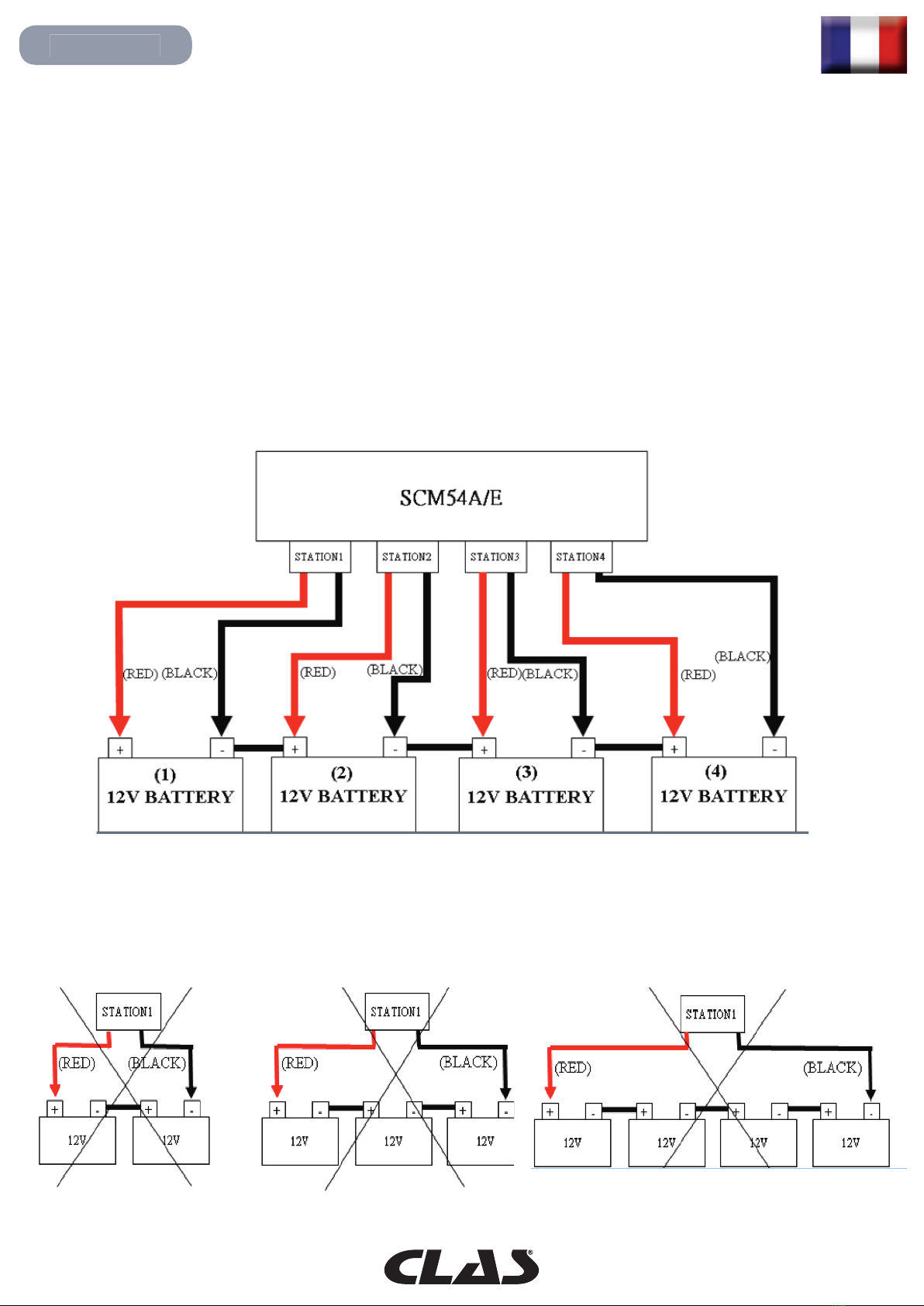

10. Si vous souhaitez charger 4 piles de 12V en connexion série, veuillez connecter les stations aux piles en
suivant le schéma ci-dessous :
Note :
• Chaque station de OE 2040 ne peut être connectée qu’à une seule pile
• Ne connectez pas une station à deux piles différentes voire plus
• Veuillez vous référer au schéma ci-dessous
