Classic Flame 28WM426 User manual

ATTENTION
IF YOU HAVE ANY PROBLEMS OR QUESTIONS, EMAIL
OR CALL CUSTOMER SERVICE BEFORE YOU RETURN
THIS PRODUCT TO THE STORE WHERE IT WAS PURCHASED.
For Customer Service: email: par[email protected]
in English Call: 866-661-1218
in Spanish Call: 866-661-1218
in French Call: 866-374-9203
ATENCIÓN
SI TIENE ALGÚN PROBLEMA O PREGUNTAS,
ENVÍE UN MENSAJE DE CORREO ELECTRÓNICO O LLAME AL SERVICIO
DE ATENCIÓN AL CLIENTE ANTES DE DEVOLVER
ESTE PRODUCTO A LA TIENDA EN LA QUE LO COMPRÓ.
Servicio de atención al cliente: Correo electrónico: par[email protected]
Línea para llamadas en inglés: 866-661-1218
Línea para llamadas en español: 866-661-1218
Línea para llamadas en francés: 866-374-9203
STOP STOP
PARE PARE
ATTENTION
SI VOUS AVEZ DES PROBLÈMES OU QUESTIONS,
ENVOYEZ UN COURRIEL AU SERVICE À LA CLIENTÈLE OU APPELEZ LE
SERVICE À LA CLIENTÈLE AVANT DE RETOURNER
CE PRODUIT OÙ VOUS L’AVEZ ACHETÉ.
Pour le service à la clientèle : courriel : par[email protected]
pour le service en anglais, composez le 866-661-1218
pour le service en espagnol, composez le 866-661-1218
pour le service en français, composez le 866-374-9203
ARRET ARRET
INSTRUCTION MANUAL ENCLOSED
MANUEL D’INSTRUCTION Á L’INTÉRIEUR
MANUAL DE INSTRUCCIONES ADJUNTO
INSTRUCTION MANUAL ENCLOSED
MANUEL D’INSTRUCTION Á L’INTÉRIEUR
MANUAL DE INSTRUCCIONES ADJUNTO
28WM426-ESF 27Aug_07.indd 1 2007-8-27 17:16:59

WOOD MANTEL ASSEMBLY INSTRUCTIONS
WOOD FIREPLACE MANTEL
28WM426
(
Part Description Quantity
PARTS
A Hearth/Base 1
B Left Front Panel 1
C Right Front Panel 1
D Center Front Panel 1
E Left Side Panel 1
F Right Side Panel 1
G Mantel/Top 1
HARDWARE
L Bolt 1/4” x 1 1/4” 20
M Washer 20
N Wood Dowel 12
PARTS LIST
E-mail: [email protected]
In English call: 866-661-1218
In French call: 866-374-9203
In Spanish call: 866-661-1218
For Customer Service:
28WM426-ESF 27Aug_07.indd 2 2007-8-27 17:17:17

For a complete tight fit every bolt
should have a flat washer. First slide a
flat washer onto the bolt. Your bolt is
now ready for use.
Now it is time to assemble your Fireplace. All
panels are labeled Left and Right as viewed
from the front of unit.

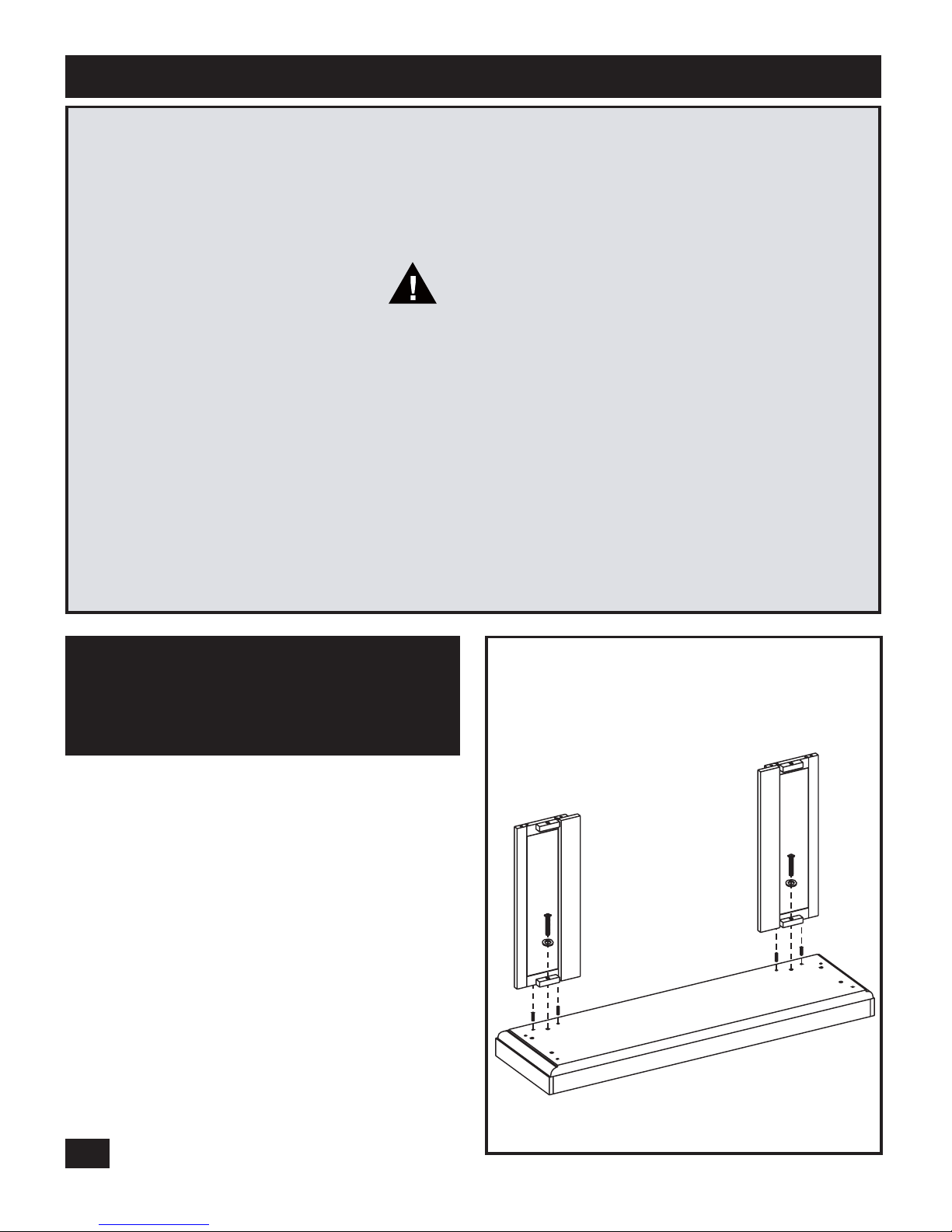

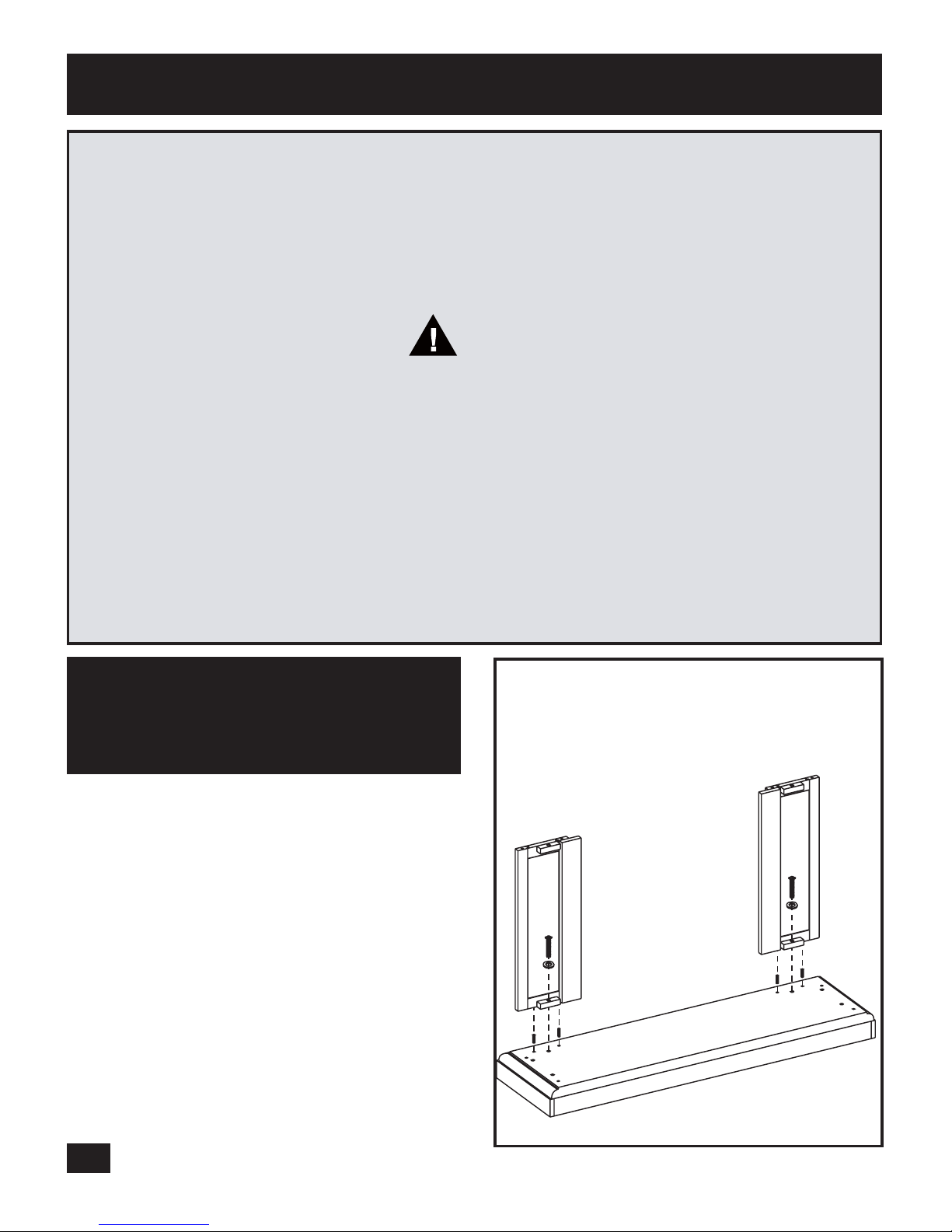

1. Locate Hearth/Base (A) and set out finished side
up on the floor.
2. Locate Left Front Panel (B), and insert one Wood
Dowel (N) into each of the pre-drilled holes.
Then use Bolts (L) and Washers (M) through the
pre-drilled holes in the mounting blocks.
HAND TIGHTEN ONLY.
3. Locate Right Front Panel (C), and insert one
Wood Dowel (N) into each of the pre-drilled
holes. Then use Bolts (L) and Washers (M)
through the pre-drilled holes in the mounting
blocks.
HAND TIGHTEN ONLY.
E-2
NN
NN
Hearth/Base
A
C
B
L
M
L
M
Right Front
Panel
Left Front
Panel
PLEASE READ AND FOLLOW ALL SAFETY TIPS
GETTING STARTED
1. Before assembly, CAREFULLY use scissors or utility knife to cut and unwrap all parts. Make sure
you do not discard the hardware.
HELPFUL HINTS
• Some steps are more easily handled with two adults.
• Attach the fireplace insert to the completed wood mantel last. INSTALL INSERT IN FROM THE
BACK OF THE FIREPLACE SO AS NOT TO SCRATCH THE HEARTH/BASE.
• Use care in assembling your new fireplace, take your time and use the hardware provided and a
quality Phillips head screwdriver. NEVER OVER TIGHTEN BOLTS.
CARE & CLEANING
1. Dust your fireplace regularly with a soft non-lint producing cloth or household dusting product.
2. You can clean your fireplace with a gentle non-abrasive household cleaner. Make sure to dry your
fireplace immediately with a soft cloth or towel.
2. Make sure that you have all the parts listed. If you are missing any parts please email Customer
Service: [email protected] or call 1-866-661-1218 in English, 1-866-374-9203 in French
or 1-866-661-1218 in Spanish. Please identify the parts you need and model number. Make sure
to include your name and address.
• Do not sit on top of the mantel.
CAUTION:
DO NOT MOVE MANTELOR INSERT WHILE PLUGGED INTO POWER SUPPLY.
28WM426-ESF 27Aug_07.indd 3 2007-8-27 17:17:19

Center Front Panel
Right
Side
Panel
Left
Side
Panel
Completed
Assembly
N
N
D
F
E
B
C
L
M
L
N
M
M
L
M
L

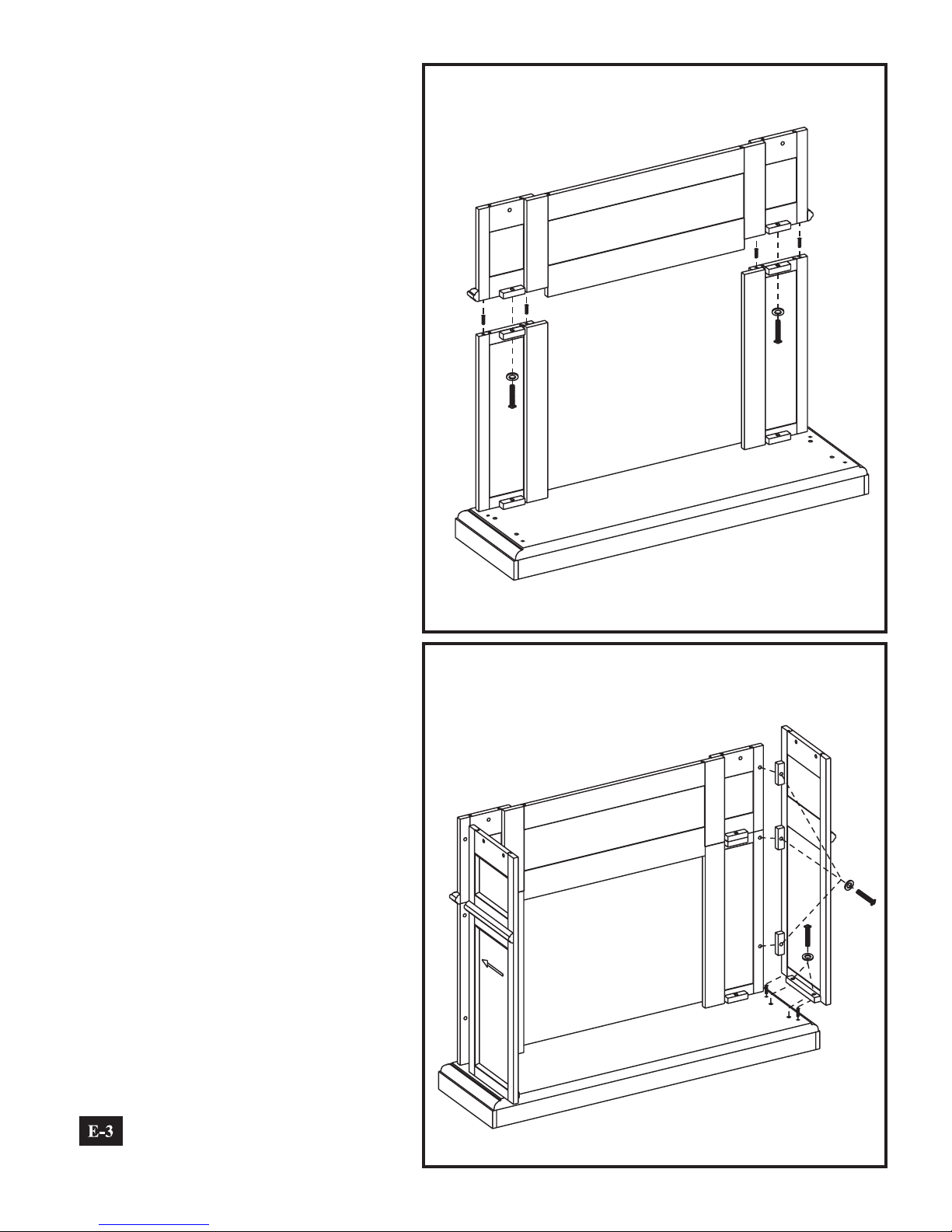

4. Insert one Wood Dowel (N) into each of
the Pre-drilled holes on the top edge of
the front Assembly from step 3. Then
attach Center Front Panel (D) to the front
assembly. Insert Bolts (L) and washers
(M) into the holes in the mounting blocks.
HAND TIGHTEN ONLY.
5. Locate Left Side Panel (E), and insert one
Wood Dowel (N) into each of the
pre-drilled holes. Then use Bolts (L) and
Washers (M) through the pre-drilled
holes in the mounting blocks. Attach the
Side Panel to Hearth/Base (A) and the
completed front assembly.
HAND TIGHTEN ONLY.
6. Locate Right Side Panel (F), and insert
one Wood Dowel (N) into each of the
pre-drilled holes on the bottom edge of
the panel. Slide into place, and attach to
Hearth/Base with Bolts (L) and Washers
(M) through the pre-drilled holes in the
mounting blocks. Then attach to
completed front assembly using Bolts
(L) and Washers (M).
HAND TIGHTEN ONLY.
28WM426-ESF 27Aug_07.indd 4 2007-8-27 17:17:22

(

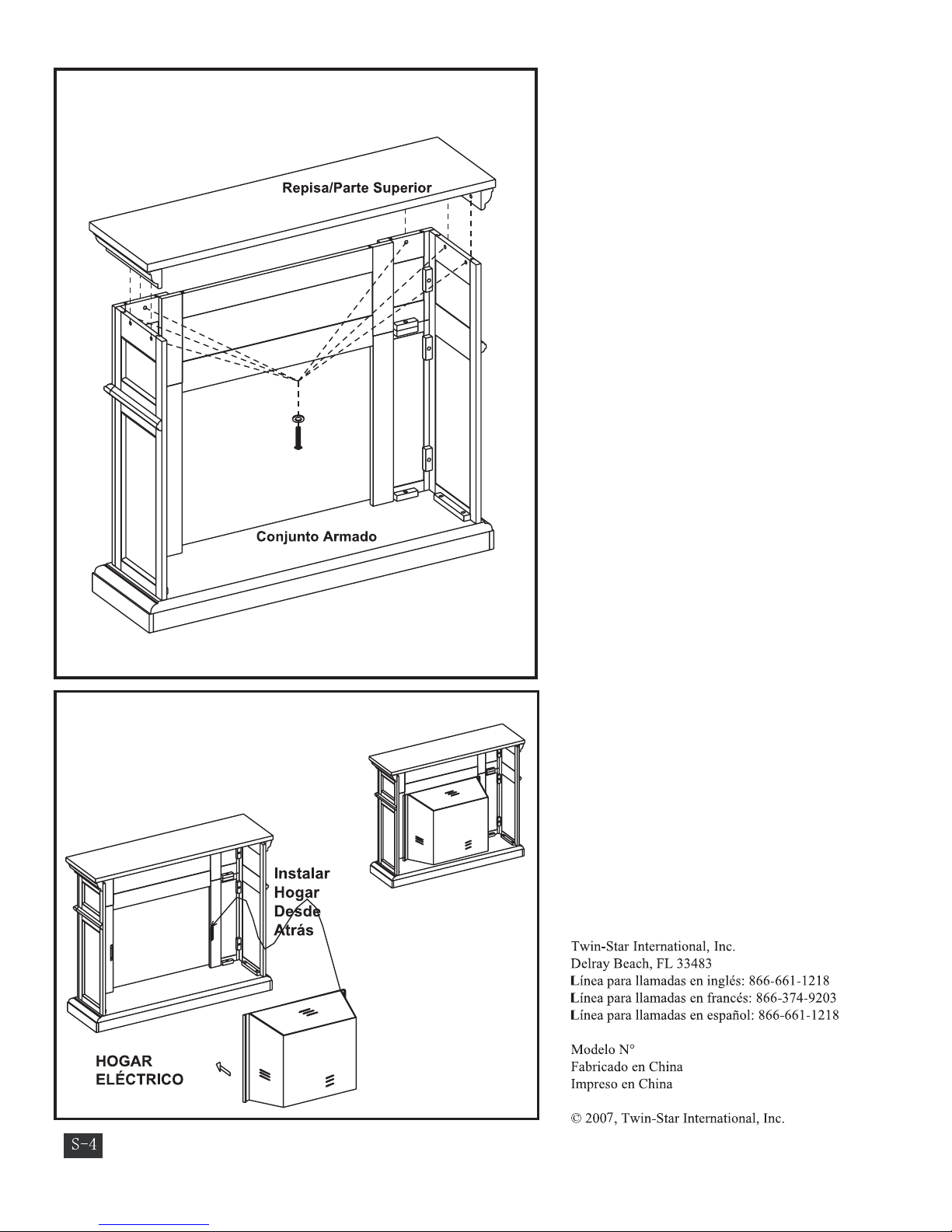

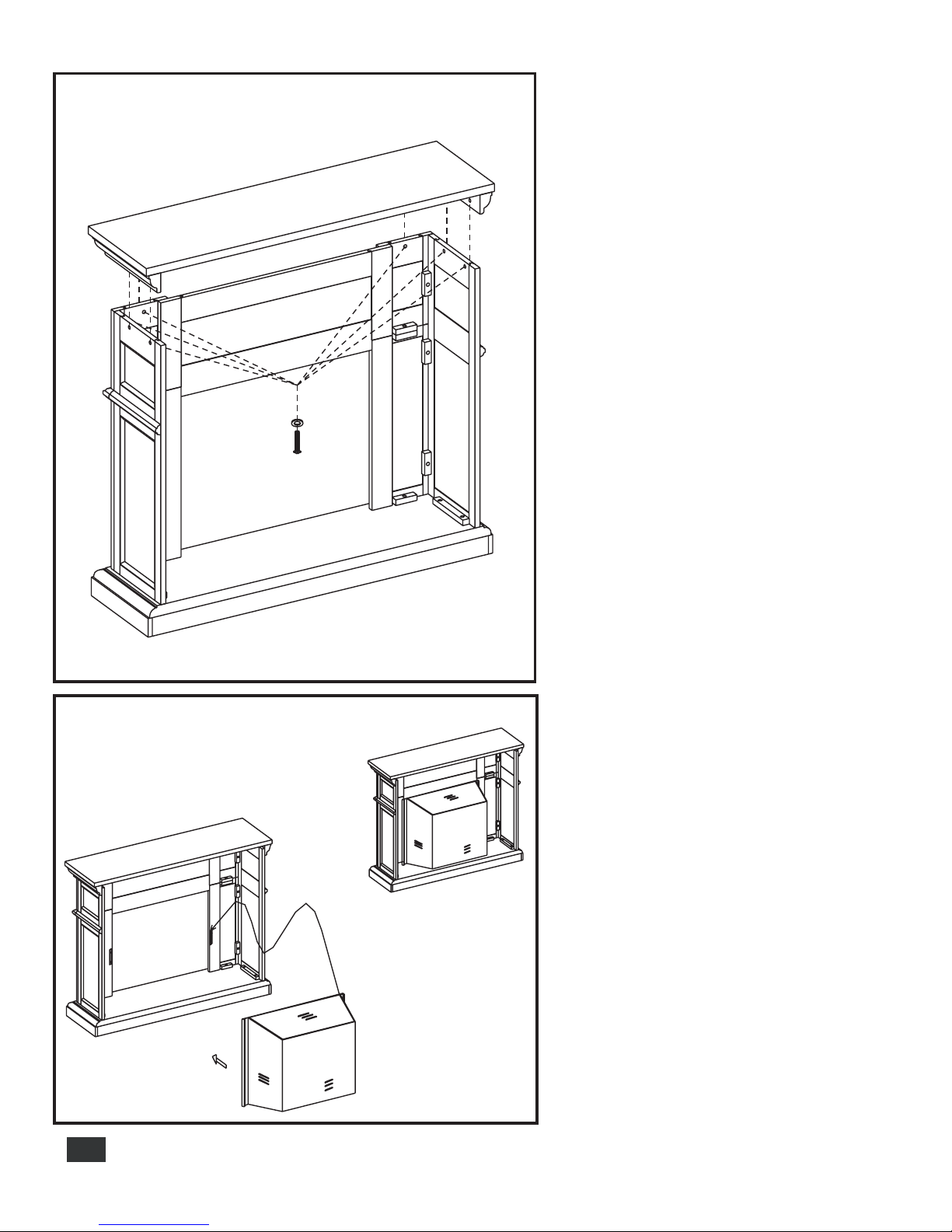

Locate Mantel/Top (G) and lay finished
side up on top of completed assembly.
From the inside, attach the Mantel using
Bolts (L) and Washers (M) through the
pre-drilled holes in the mounting blocks.
HAND TIGHTEN ONLY.
8. Using Phillips head screwdriver tighten
all Bolts alternating top and bottom, left
and right.
9. Remove the two mounting brackets
attached to the back of the Left and
Right Front panels. Set aside with the
wood screws.
10. Lift insert carefully into the back of the
unit and center in the insert opening. Do
not drag insert across Hearth/Base (A) as
it may scratch your unit.
11. Install the mounting brackets to hold
insert flush against the inside of the
mantel front panel.
7.
Twin-Star International, Inc.
Delray Beach, FL 33483
In English: 1-866-661-1218
In French: 1-866-374-9203
In Spanish: 1-866-661-1218
Model# 28WM426
Made in China
Printed in China
© 2007, Twin-Star International, Inc.
PLEASE READ ALL “ELECTRIC
FIREPLACE INSERT”
INSTRUCTIONS PRIOR TO
INSTALLING ELECTRIC INSERT
IN YOUR COMPLETED
FIREPLACE MANTEL. INSTALL
THE INSERT IN YOUR
FIREPLACE CLOSE TO ITS
FINAL POSITION.
MOVE YOUR COMPLETED UNIT
ONLY SHORT DISTANCES.
MOVE COMPLETED UNIT WITH
GREAT CARE. IT TAKES TWO
PEOPLE TO MOVE COMPLETED
UNIT INTO ITS FINAL POSITION.
Completed
Unit
Completed
Assembly
Install
Insert
From
Back
Electric
Fireplace Insert
Mantel/top
L
M
G
28WM426-ESF 27Aug_07.indd 5 2007-8-27 17:17:25

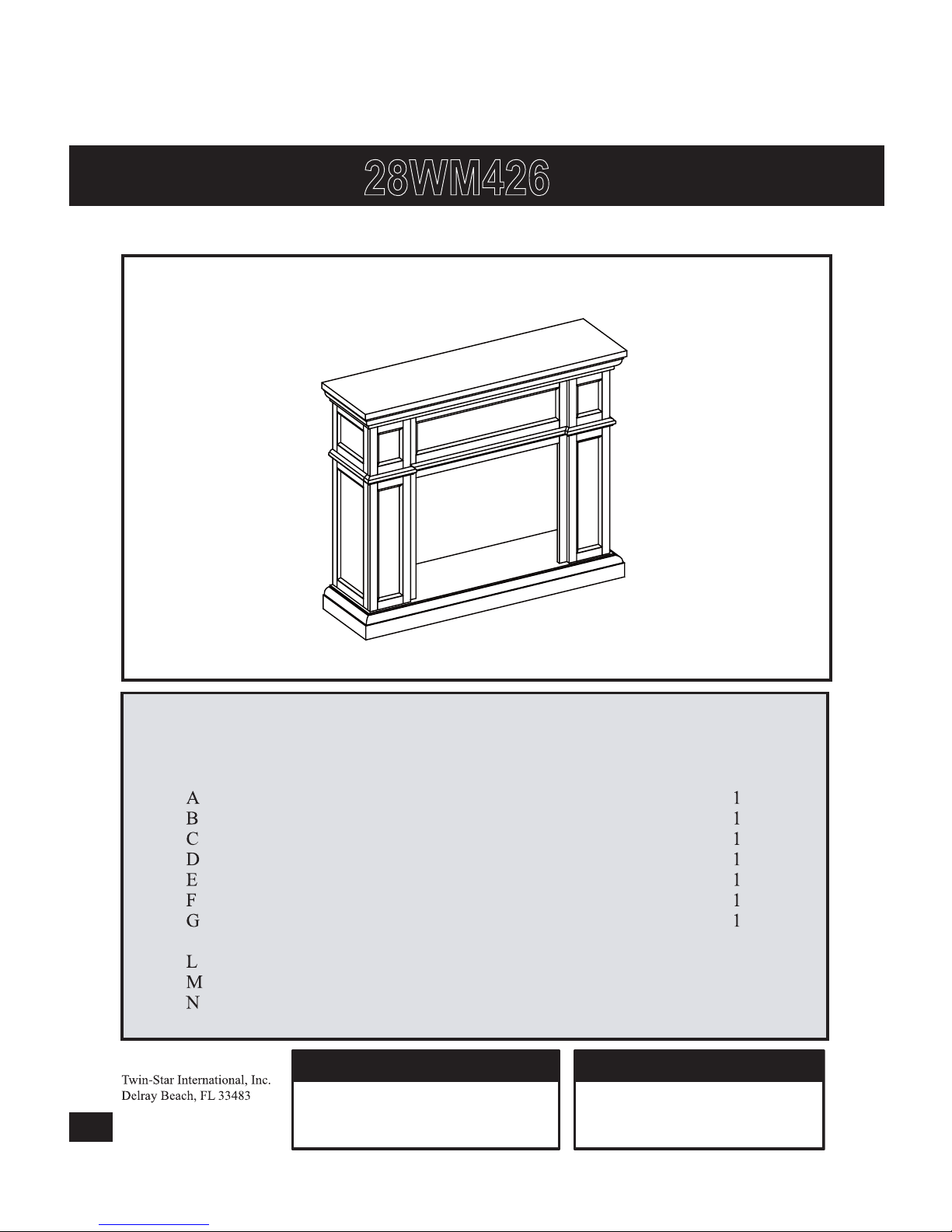

LISTADE PIEZAS
Pieza Descripción Cantidad
PIEZAS
Base del Hogar
Panel Delantero Izquierdo
Panel Delantero Derecho
Panel Delantero Central
Panel Lateral Izquierdo
Panel Lateral Derecho
Repisa/Parte Superior
ELEMENTOS PARA EL MONTAJE
Perno 1/4 pulg. x 1/4 pulg.
Arandela
Clavija de madera
S-1
ATENCIÓN
Fabricado en China
Impreso en China
Correo electrónico: [email protected]
Línea para llamadas en inglés: 866-661-1218
Línea para llamadas en francés: 866-374-9203
Línea para llamadas en español: 866-661-1218
Servicio de atención al cliente:
Necesitará,Además, El
Hogar Eléctrico Con Calentador
CHIMENEA CON REPISA DECORATIVA DE MADERA
INSTRUCCIONES PARA EL MONTAJE DE LA REPISA DECORATIVA DE MADERA
20
20
12
28WM426
28WM426-ESF 27Aug_07.indd 6 2007-8-27 17:17:27

Panel
Delantero
Derecho
Panel
Delantero
Izquierdo
S-2
A fin de que los tornillos queden
debidamente ajustados, deberá colocarles
una arandela plana.Antes de utilizar los
tornillos, deslice una arandela
plana en cada uno de ellos.
No bien finalizado este paso, coloque el tornillo.
Posteriormente, proceda con el armado de la
Chimenea. Si observa la parte delantera de los
paneles, comprobará que en los lados se indica
Izquierda (Left) o Derecha (Right).

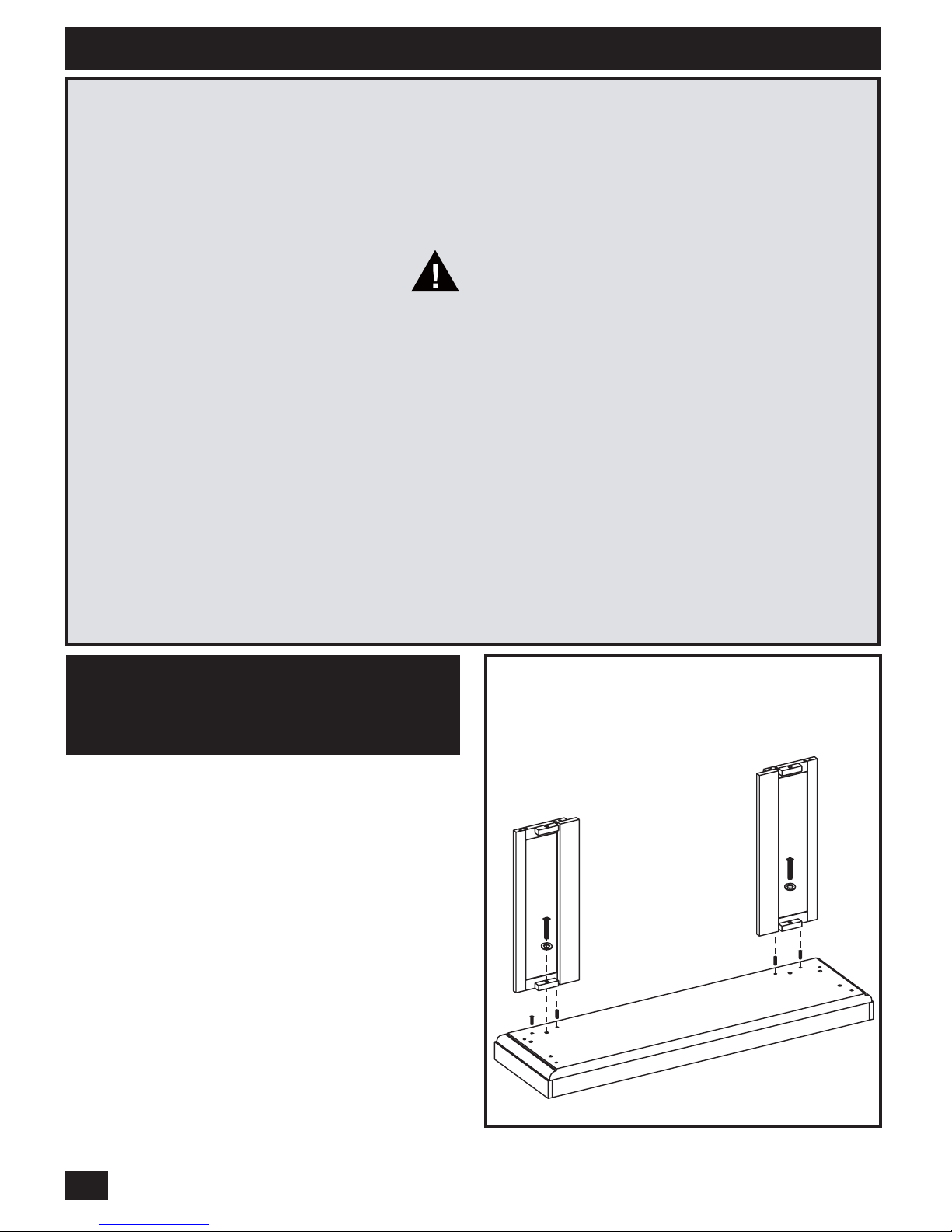

1. Localice la Base del Hogar (A) y coloque esta
pieza sobre el suelo, orientando el lado acabado
hacia arriba.
2. Coloque el Panel Delantero Izquierdo (B) e inserte
una clavija de madera (N) en cada uno de los
orificios pretaladrados. Después, inserte un
pernos (L) y una arandelas (M) a través de los
orificios de los bloques para montaje.
APRIETELOS SOLAMENTE A MANO.3
3. Coloque el Panel Delantero Derecho (C) e inserte
una clavija de madera (N) en cada uno de los
orificios pretaladrados. Después, inserte un
pernos (L) y una arandelas (M) a través de los
orificios de los bloques para montaje.
AJUSTE SÓLO MANUALMENTE.
LEA TODOS LOS CONSEJOS PRÁCTICOS DE SEGURIDAD
COMIENZO
CONSEJOS PRÁCTICOS
• Para realizar algunos pasos, le recomendamos que solicite ayuda a personas adultas.
• Coloque el hogar eléctrico una vez que haya terminado de montar la repisa decorativa de madera.
INSTALE EL HOGAR ELÉCTRICO DESDE LA PARTE POSTERIOR DE LA CHIMENEA A
FIN DE EVITAR QUE SE DAÑE LA BASE DEL HOGAR.
• Tómese el tiempo necesario para armar la chimenea, hágalo con cuidado, y utilice los elementos de
montaje provistos así como un destornillador Phillips de buena calidad. LE RECOMENDAMOS
QUE NO AJUSTE DEMASIADO LOS TORNILLOS.
• "No se siente sobre la repisa de la chimenea"
CUIDADO Y LIMPIEZA
1.Quite el polvo de la chimenea de forma regular con un paño suave que no deje pelusa, o bien utilice
un producto de limpieza.
2.Asimismo, puede aplicar un limpiador no abrasivo. Recuerde secar la chimenea inmediatamente con
un paño o toalla suave.
1.Antes de comenzar con el montaje, utilice las tijeras o una navaja para cortar el envoltorio CON
MUCHO CUIDADO y, a continuación, extraiga todas las piezas. Tenga cuidado de no arrojar los
elementos que utilizará en el montaje de la unidad.
2.Controle que estén todas las piezas de la lista. Si le falta alguna pieza, envíe un mensaje de correo
electrónico o llame a Servicios de atención al cliente: [email protected], o llame al:
(línea en inglés)1-866-661-1218; (línea en francés)1-866-374-9203; (línea en español)
1-866-661-1218. Describa las piezas que necesita y el número del modelo. No se olvide de colocar
su nombre y dirección.
PRECAUCIÓN:
NO MUEVA LA REPISA NI EL HOGAR MIENTRAS
ESTÁN CONECTADOS ALSUMINISTRO DE ENERGÍA.
NN
NN
Base del Hogar
A
C
B
L
M
L
M
28WM426-ESF 27Aug_07.indd 7 2007-8-27 17:17:30

5. Localice el Panel Lateral Izquierdo (E) e
inserte una clavija de madera (N) en cada
uno de los orificios pretaladrados.
Después, inserte un pernos (L) y una
arandelas (M) a través de los orificios
pretaladrados de los bloques para montaje.
Fije el panel lateral a la Base del Hogar (A)
y al ensamblaje frontal terminado.
APRIETELOS SOLAMENTE A MANO.
6. Localice el Panel Lateral Derecho (F) e
inserte una clavija de madera (N) en cada
uno de los orificios pretaladrados, que se
encuentran en el reborde inferior del panel.
Deslice el panel en su lugar y fíjelo a la
base, utilizando un pernos (L) y una
arandelas (M) a través de los orificios
pretaladrados de los bloques para montaje.
Después, fije el panel al ensamblaje
frontal terminado, utilizando un pernos (L)
y una arandelas (M).
APRIETELOS SOLAMENTE A MANO.

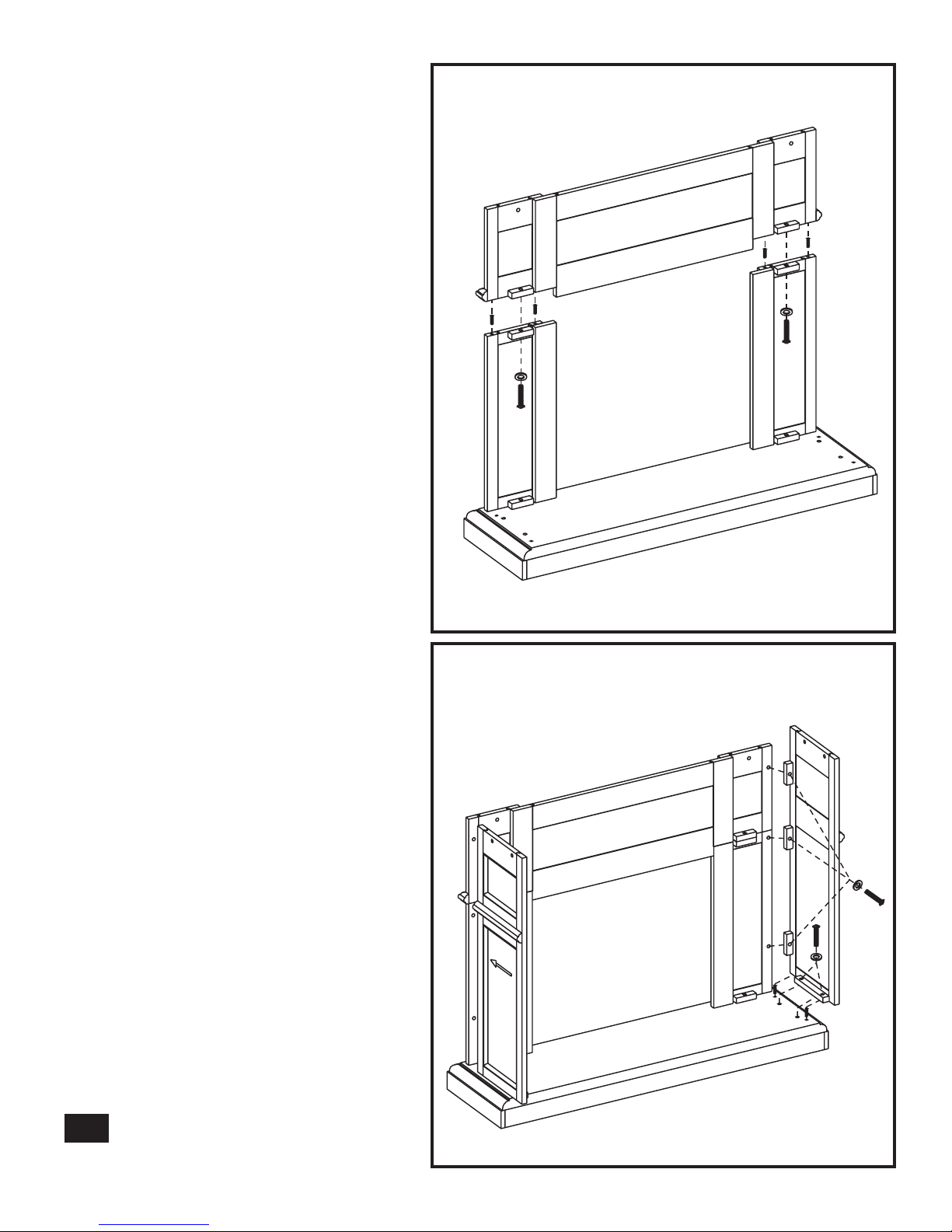

4. Inserte una Clavija de Madera (N) en cada
uno de los orificios pretaladrados que se
encuentran en los rebordes superiores del
ensamblaje frontal terminado en el paso 3.
Después, fije el Panel Delantero Central (D)
sobre el ensamblaje frontal. Inserte un
pernos (L) y una arandelas (M) a través de
los orificios pretaladrados de los bloques
para montaje.
APRIETELOS SOLAMENTE A MANO.
Panel Delantero Central
Conjunto Armado
Panel Lateral
Izquierdo
Panel Lateral
Derecho
N
N
D
F
E
B
C
L
M
L
N
M
M
L
M
L
28WM426-ESF 27Aug_07.indd 8 2007-8-27 17:17:32

Levante el hogar cuidadosamente,
colóquelo en la parte posterior de la
unidad y céntrelo en la abertura de la
chimenea. No empuje el hogar desde su
Base dado que la unidad se puede dañar.
Coloque los soportes de montaje de
modo que el hogar se encuentre nivelado
con respecto a la parte interior del panel
frontal de la repisa.
9. Quite los dos soportes de montaje fijados
en la parte trasera de los paneles izquierdo
y derecho. Coloque a un lado los tornillos
para madera.
10.
13.
28WM426
LEA ATENTAMENTE TODAS LAS
INSTRUCCIONES DEL “HOGAR
ELÉCTRICO” ANTES DE SU
INSTALACIÓN EN LA CHIMENEA
DECORATIVA. UBIQUE EL HOGAR
ELÉCTRICO EN LA POSICIÓN
DEFINITIVA DENTRO DE LA
CHIMENEA.
MUEVA LA UNIDAD COMPLETA
SÓLO EN DISTANCIAS CORTAS.
MUEVA LA UNIDAD COMPLETA
CON MUCHO CUIDADO. SE
NECESITAN DOS PERSONAS PARA
DESPLAZAR LA UNIDAD
COMPLETA AL LUGAR
DEFINITIVO QUE VA A OCUPAR.
7. Tome la Repisa/Parte Superior (G) y
colóquela con el lado acabado hacia arriba
sobre el conjunto armado. Desde el
interior, ajuste la Repisa colocando un
Tornillos (L) y una Arandelas (M) en los
orificios pre-viamente perforados de los
bloques de montaje.
APRIETELOS SOLAMENTE A MANO.
8. Utilizando un destornillador Phillips
(cruciforme), apriete todos los pernos,
alternando entre la parte superior e inferior,
la izquierda y la derecha.
L
M
G
Unidad
Terminada
28WM426-ESF 27Aug_07.indd 9 2007-8-27 17:17:34

MANTEAU DE FOYER EN BOIS
INSTRUCTIONS D’ASSEMBLAGE POUR LE MANTEAU EN BOIS
LISTE DES PIÈCES
Pièce Description Quantité
PIÈCES
A Âtre/base 1
B Panneau avant gauche 1
C Panneau avant droite 1
D Panneau avant central 1
E Panneau latéral gauche 1
F Panneau latéral droit 1
G Linteau de cheminée 1
QUINCAILLERIE
L Boulon 1/4” x 1 1/4” 20
20
MRondelle
N Goujon en bois 12
F-1
28WM426
Exige aussi -foyer
encastrable électrique avec
Chauffage
courriel : [email protected]
pour le service en anglais, composez le 866-661-1218
pour le service en français, composez le 866-374-9203
pour le service en espagnol, composez le 866-661-1218
Pour le service à la clientèle :
Twin-Star International, Inc.
Delray Beach, FL 33483
Fabriqué en Chine
Imprimé en Chine
28WM426-ESF 27Aug_07.indd 10 2007-8-27 17:17:36

Cest le moment d’assembler le foyer et le manteau.
Tous les panneaux portent une mention Gauche ou
Droite, comme vous les verriez si vous vous trouviez
devant le foyer.
1. Retrouver la Âtre/base(A) et placer cette pièce
sur le plancher, en dirigeant le côté fini vers le haut.
2. Retrouver le Panneau Avant Gauche (B) et insérer un
goujon en bois (N) dans chacun des orifices
préperforés. À l’aide d’un boulons (L) et d’une
rondelles (M), fixer les panneaux dans les orifices
préperforés des blocs de montage.
SERRER UNIQUEMENT À LA MAIN.
3. Retrouver le Panneau Avant Droit (C) et insérer un
goujon en bois (N) dans chacun des orifices
préperforés. À l’aide d’un boulons (L) et d’une
rondelles (M), fixer les panneaux dans les orifices
préperforés des blocs de montage.
SERRER UNIQUEMENT À LA MAIN.
F-2
Pour assurer un ajustement parfait, chaque
boulon doit être installé avec sa rondelle plate.
Commencez par glisser une rondelle plate sur le
boulon. Le boulon est maintenant prêt à être
utilisé.
VEUILLEZ LIRE ET SUIVRE TOUS LES CONSEILS DE SÉCURITÉ
AVANT DE COMMENCER
1. Avant l’installation, utilisez des ciseaux ou un couteau universel pour couper et déballer tous les composants.
Faites ATTENTION de ne pas endommager le manteau. Assurez-vous de ne pas jeter la quincaillerie
d’installation incluse.
2. Assurez-vous d’avoir toutes les pièces indiquées sur la liste. S'il manque des pièces, veuillez envoyer un
courriel au service à la clientèle à l’adresse [email protected] ou composez les numéros suivants :
pour le service en anglais : 1-866-661-1218; pour le service en français : 1-866-374-9203 ou pour le
service en espagnol-866-661-1218. Veuillez indiquer les pièces manquantes ainsi que le numéro de
modèle. Assurez-vous d’inclure vos nom et adresse.
CONSEILS UTILES
• Certaines étapes seront plus faciles à réaliser avec l’aide d’un autre adulte.
• La dernière étape consistera à lier le manteau entièrement monté au foyer. INSTALLEZ LE FOYER
ENCASTRABLE EN LE DÉPOSANT PAR L’ARRIÈRE DU MANTEAU POUR ÉVITER D’ÉGRATIGNER
L’ÂTRE/BASE DU MANTEAU.
• Faites attention lorsque vous assemblez le foyer et le manteau. Prenez votre temps et utilisez la quincaillerie
fournie, ainsi qu’un tournevis cruciforme. NE PAS TROP SERRER LES BOULONS.
SOINS ET NETTOYAGE
1.Époussetez régulièrement votre FOYER avec un chiffon doux non pelucheux ou un produit domestique
pour l’époussetage.
2.Vous pouvez nettoyer le foyer avec un nettoyant domestique doux non abrasif. Assurez-vous de l’essuyer
immédiatement avec un linge doux ou une serviette.
• « Ne vous asseyez pas sur le dessus du manteau! »
ATTENTION
NE PAS DÉPLACER LE MANTEAU OU LE FOYER TANT QU’ILEST BRANCHÉ.
NN
NN
Âtre/base
A
C
B
L
M
L
M
panneau
avant droite
panneau
avant gauche
28WM426-ESF 27Aug_07.indd 11 2007-8-27 17:17:39

F-3
Panneau
Latéral Gauche
5. Retrouver le Panneau Latéral Gauche (E) et
insérer un goujon en bois (N) dans chacun
des orifices préperforés. Par la suite, insérer
un boulons (L) et une rondelles (M) dans
les orifices préperforés des blocs de
montage. Fixer le panneau latéral à la
base (A) et à l’assemblage de façade
complété.
SERRER UNIQUEMENT À LA MAIN.
6. Retrouver le Panneau Latéral Droit (F) et
insérer un goujon en bois (N) dans chacun
des orifices préperforés, situés sur le rebord
inférieur du panneau. Glisser le panneau en
place et fixer à la base à l’aide d’un boulons
(L) et d’une rondelles (M) dans les orifices
préperforés des blocs de montage. Par la
suite, fixer à l’assemblage de façade
complété à l’aide d’un boulons (L) et d’une
rondelle (M).
SERRER UNIQUEMENT À LA MAIN.
4. Insérer un goujon en bois (N) dans chacun
des orifices préperforés situés sur les rebords
supérieurs de l’assemblage de façade,
exécuté à l’étape 3. Par la suite, fixer le
Panneau Avant Central (D) à l’assemblage
de façade. Insérer un boulons (L) et une
rondelles (M) dans les orifices préperforés
des blocs de montage.
SERRER UNIQUEMENT À LA MAIN.
Panneau monté
Panneau
Latéral Droit
Panneau Avant Central
N
N
D
F
E
B
C
L
M
L
N
M
M
L
M
L
28WM426-ESF 27Aug_07.indd 12 2007-8-27 17:17:41

)
Installer
le foyer
encastrable
par l’arrière
Foyer encastrable
électrique
SERRER À LA MAIN SEULEMENT.
8. Avec un tournevis cruciforme, serrez tous
les goujons, en alternant entre le haut et le
bas, la gauche et la droite.
9. Retirez les deux brides de montage fixées à
l’arrière des panneaux avant de gauche et de
droite. Mettez-les de côté, avec les vis à bois.
10. Soulevez doucement le foyer encastrable
pour le déposer par l’arrière du manteau,
dans le centre de l’ouverture de celui-ci. Ne
pas tirer le foyer encastrable sur la base/âtre
car cela pourrait égratigner la base du manteau.
11. Installez les brides de montage pour ainsi
garder le foyer encastrable à égalité avec
l’intérieur du manteau.
7. Trouvez le manteau/dessus (G) et déposez le
côté fini par-dessus la partie assemblée. De
l’intérieur, fixez le manteau à l’aide d’un
boulons (L) et d’une rondelles (M), en les
insérant dans les trous pré-percés des blocs
de montage.
Manteau/dessus
Manteau
assemblé
Twin-Star International, Inc.
Delray Beach, FL 33483
pour le service en anglais, composez le 866-661-1218
pour le service en français, composez le 866-374-9203
pour le service en espagnol, composez le 866-661-1218
Modèle 28WM426
Fabriqué en Chine
Imprimé en Chine
© 2007, Twin-Star International, Inc.
Unité
assemblée
VEUILLEZ LIRE TOUTES LES
INSTRUCTIONS D’INSTALLATION
DU FOYER ÉLECTRIQUE
ENCASTRABLE AVANT
D’INSTALLER LE FOYER DANS LE
MANTEAU, UNE FOIS CELUI-CI
ASSEMBLÉ. INSTALLEZ LE FOYER
DANS L’ESPACE PRÉVU, PRÈS DE
SA POSITION FINALE.
NE DÉPLACEZ LE FOYER
ENTIÈREMENT MONTÉ QUE
SUR DE COURTES DISTANCES.
DÉPLACEZ L’UNITÉ MONTÉE
AVEC SOIN. IL FAUT DEUX
PERSONNES POUR DÉPLACER
L’UNITÉ MONTÉE ET LA
METTRE EN PLACE.
L
M
G
28WM426-ESF 27Aug_07.indd 13 2007-8-27 17:17:43
