Tracer

User manual / Bedienungsanleitung
2 © clearaudio electronic GmbH, 2018/10
User manual........................................................3 - 11
Bedienungsanleitung ..........................................12 - 21
Dear Clearaudio customer,
Thank you for your decision to purchase the Tracer tonearm from Clearaudio.
This tonearm is manufactured to the highest degree of tolerance and quality.
Drawing on engineering tricks from the nest watchmakers, it features a high-precision, low friction
jeweled bearing, judiciously crafted from tungsten and sapphire. The carbon tonearm tube is both
extremely rigid and very lightweight, giving a perfect combination of stability and agility.
The anti-skating force is eortlessly adjustable by way of a simple dial within perfect reach, while
the aluminium headshell allows the azimuth to be easily ne-tuned.
The counter-weight is underslung providing an optimal centre of gravity and allowing straight forward
adjustment of the tracking force.
Please take a moment to read this owner’s manual to ensure correct set-up, to avoid any possible
damage and to learn how to take good care of your Clearaudio Tracer tonearm to ensure that it
will give many years of musical enjoyment and pleasure.
Your Clearaudio team
Clearaudio electronic GmbH
Warning
Do not expose the equipment to rain or moisture.
Do not handle the mains lead with wet hands.
No naked ame sources, such as lighted candles, should be placed on the equipment.
Only for use on turntables.
CE-MARKING

User manual / Bedienungsanleitung
Made in Germany 3
Contents
1. List of components................................................ 4
2. Tracer tonearm mounting..................................... 5 - 9
3. Special notes......................................................... 10
4. Technical data....................................................... 11
Warranty................................................................... 22 - 23

User manual / Bedienungsanleitung
4 © clearaudio electronic GmbH, 2018/10
1. List of components
Clearaudio has developed special and secure packing for your Tracer tonearm that ensures safe
transportation.
Please keep this original packing, you will need it if you need to ship the tonearm.

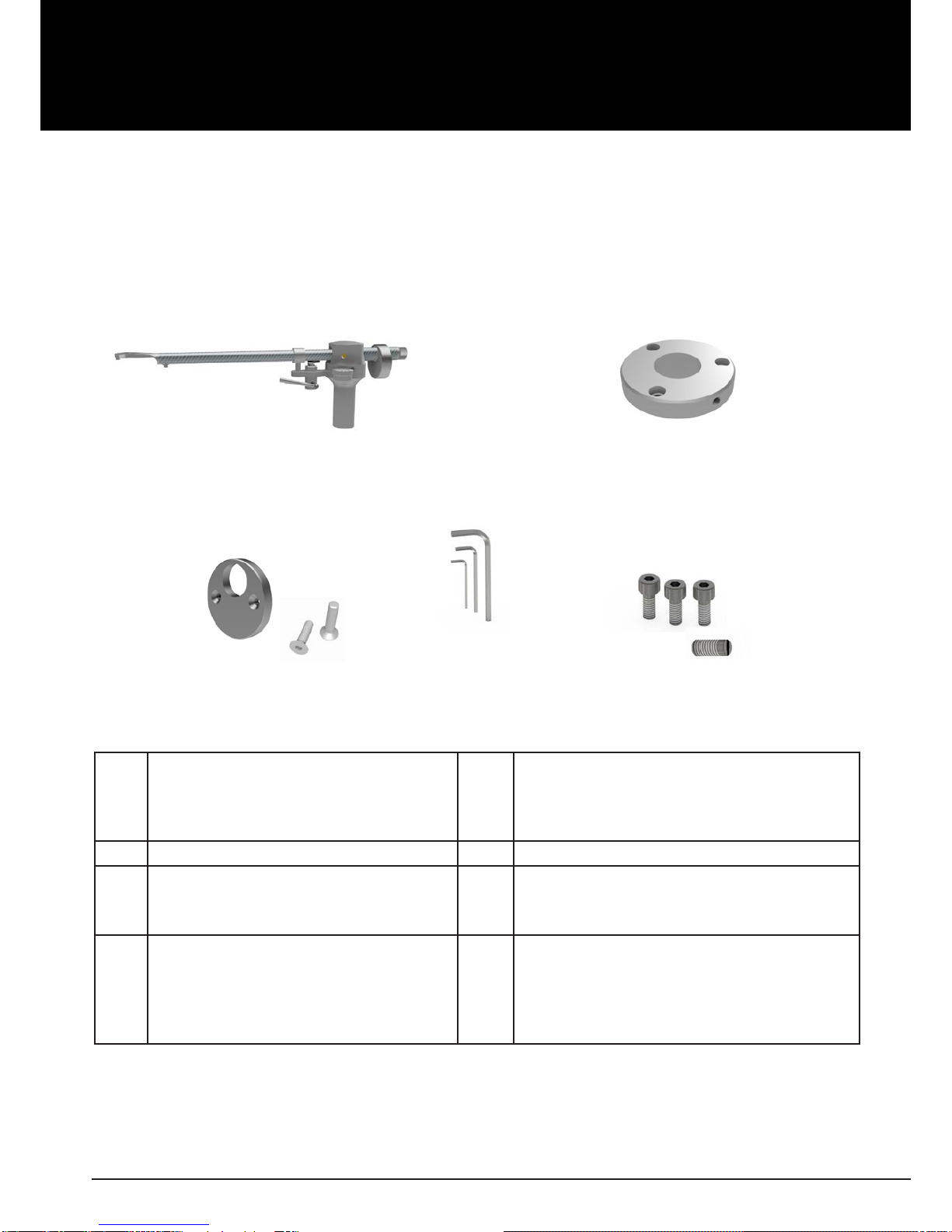

Please check the contents as shown in picture below and in the list at the bottom of this page:
1
1. Tracer tonearm
with Sixstream Super Wire cable
incl. counterweight
5. Screws:
- 3 pcs. hex screw M4 x 10
- 1 pcs. grub screw M6 x 8
2. Clearaudio tonearm base 6. Paper tonearm alignment template
(not shown)
3. 1 pcs. additional counter weight 37g
2 pcs. at head screw (3 x 8mm) 7. User manual, quality certicate, warranty card and return delivery note
(not shown)
4. 3x hex wrench:
- 3mm
- 2.5mm
- 1.5mm
Screwdriver (not shown)
Pic. 1: List of components
345
2

User manual / Bedienungsanleitung
Made in Germany 5
2. Tracer tonearm mounting

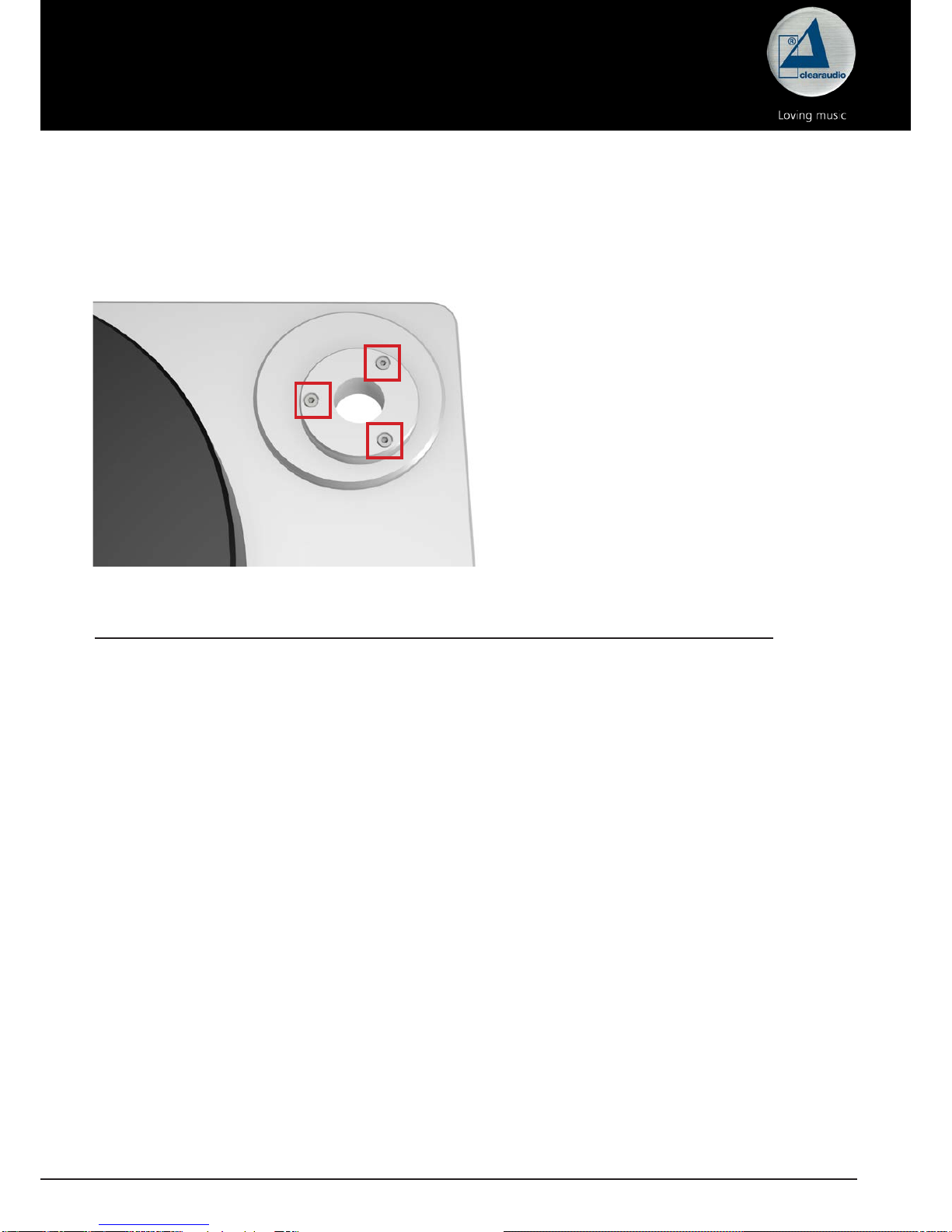

To mount the tonearm base on your armboard, please use the hex screws provided (M4 x 10) as
shown in Pic.1 No. 5 (page 4).
Pic. 2: Mount tonearm base
Mounting the aluminum clamping ring on a non-Clearaudio turntable:
To install the aluminum clamping ring on the turntable chassis, you will need to drill the required

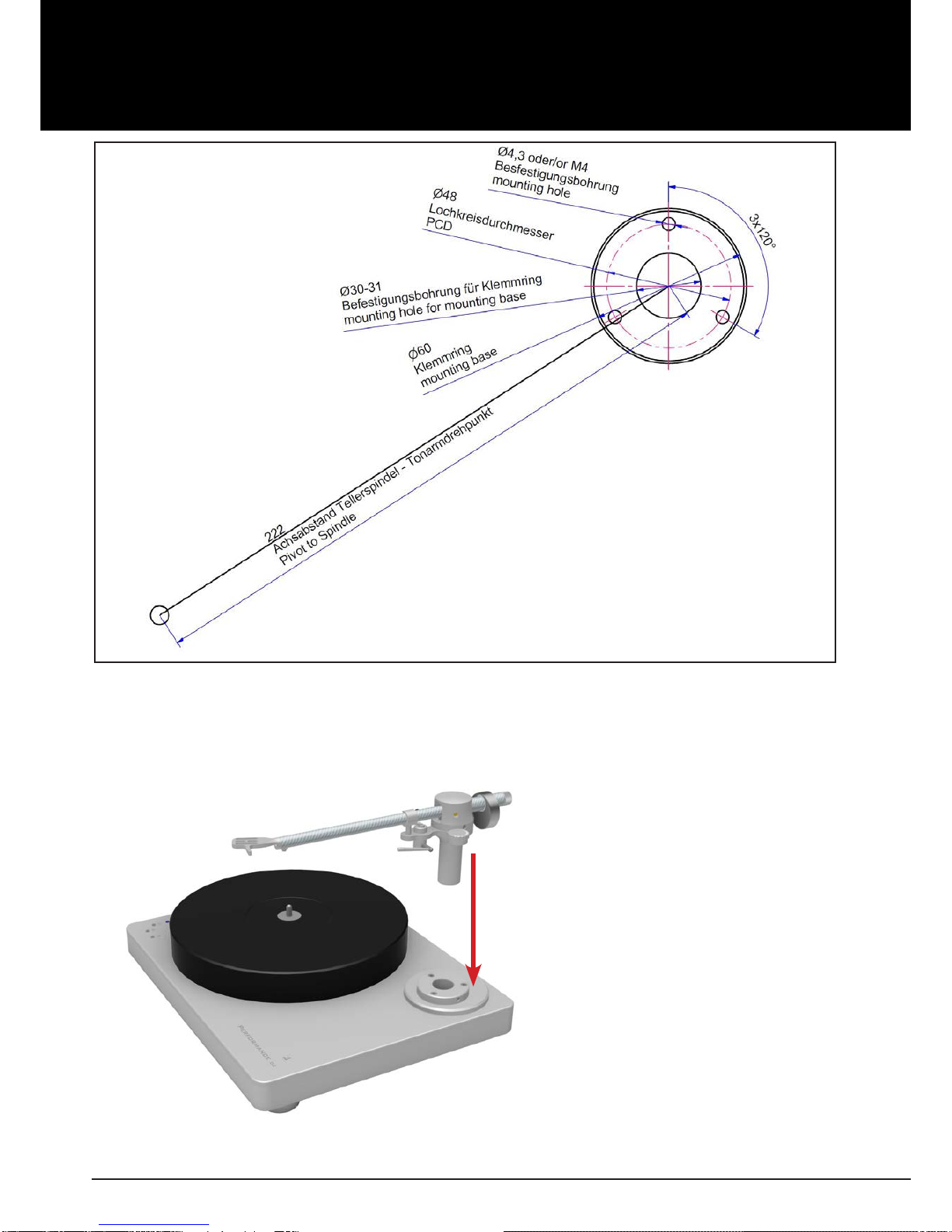

holes. Please refer to the drilling template shown below (Picture 3) for the measurements to mark
the exact drilling holes.
Please be informed, that this drawing is not suitable for use as a mounting tool.
Use a 3.3 mm HSS drill bit, then cut an M4 thread into each hole using an appropriate tap cutting
tool.
If the turntable chassis material is not suitable for cutting threads, please use a 4.5 mm HSS drill bit
to drill the holes through the material. In this case use standard bolts and nuts to x the arm base.

User manual / Bedienungsanleitung
6 © clearaudio electronic GmbH, 2018/10

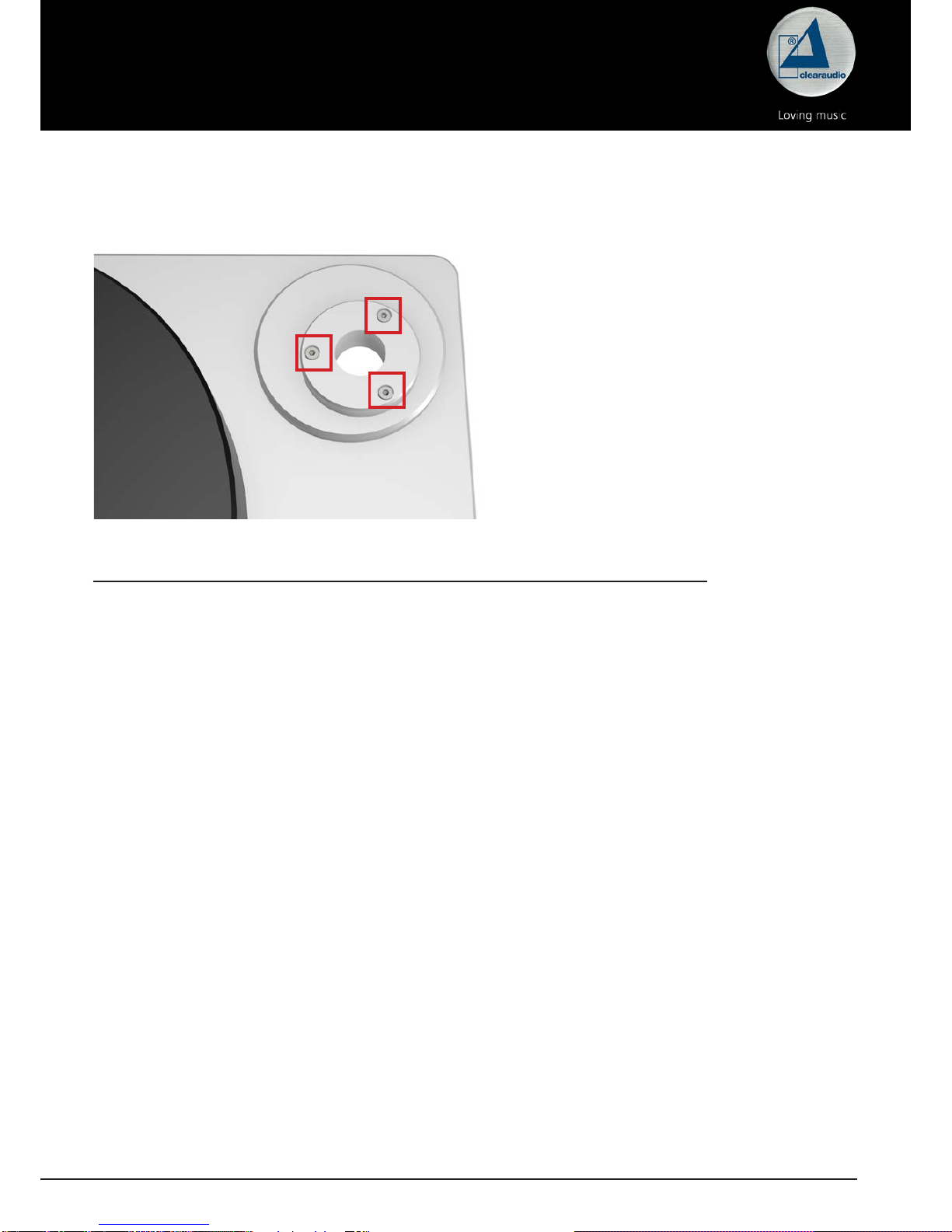

Carefully thread the cables and the tonearm through the armboard, taking care not to damage any
wires. Now secure the tonearm using the two VTA lock screws on the right and the left side, but not
too tight so that you can adjust the VTA in the next step.
Pic. 4: Threading the tonearm through the armboard
Pic. 3: Mounting the aluminum clamping ring on a non-Clearaudio turntable

User manual / Bedienungsanleitung
Made in Germany 7
Ensure that the distance from the spindle to the pivot point of the tonearm is exactly 222 mm.
Moving the armboard in one direction or another will allow you to locate the correct position.
You can also use optional the Clearaudio cartridge alignment gauge
(Art. No.: AC005/IEC www.analogshop.de ).

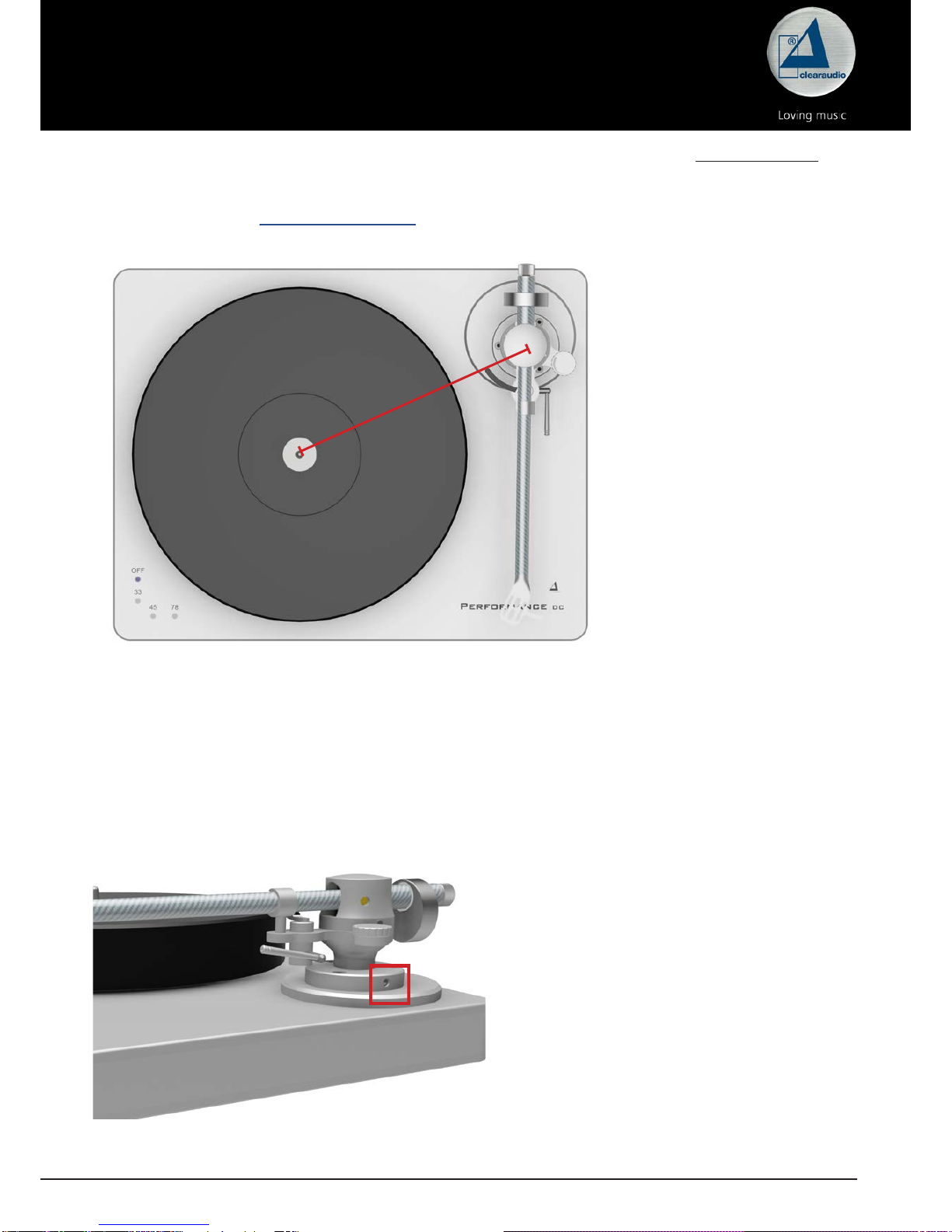

Pic. 5: Distance from pivot to spindle
222 mm
You can now mount the cartridge.
VTA adjustments are accomplished by loosening the two VTA lcok screws on the side of the armboard
base (shown in picture 5 below). Once loose, you can move the arm up or down to achieve the
desired VTA. Always ensure that you adjust the VTA such that the tonearm tube is parallel to the
turntable chassis. Tighten the screw when nished.
Pic. 6: VTA adjustment

User manual / Bedienungsanleitung
8 © clearaudio electronic GmbH, 2018/10
Azimuth adjustments are made by loosening the small (1.5 mm) hex bolt (red marked screw) on the
bottom side of the armtube where the headshell enters the armtube. Once you loosen this screw,
you´ll be able to rotate the headshell a small amount in either direction. Be sure to tighten the screw
when done.

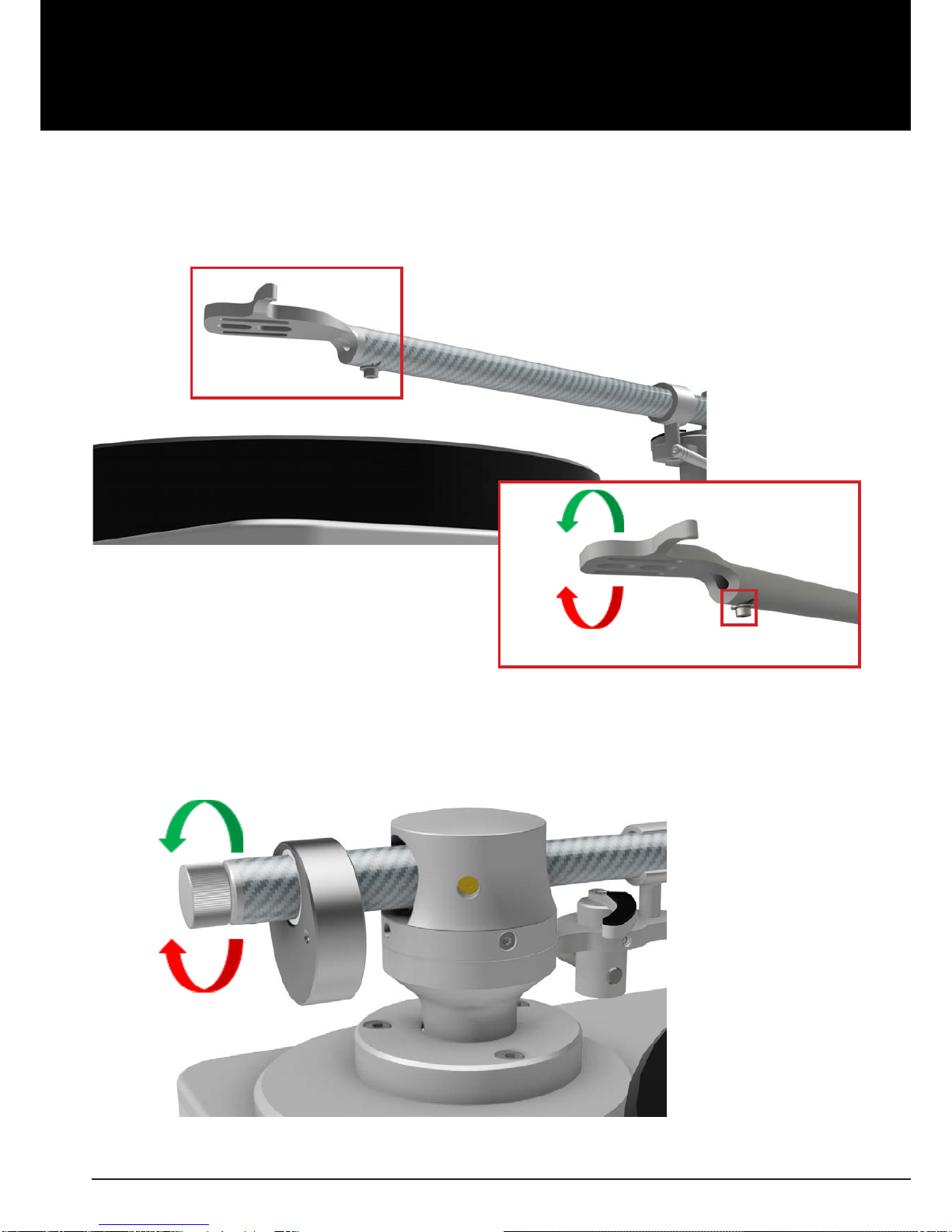

Pic. 7: Azimuth adjustment

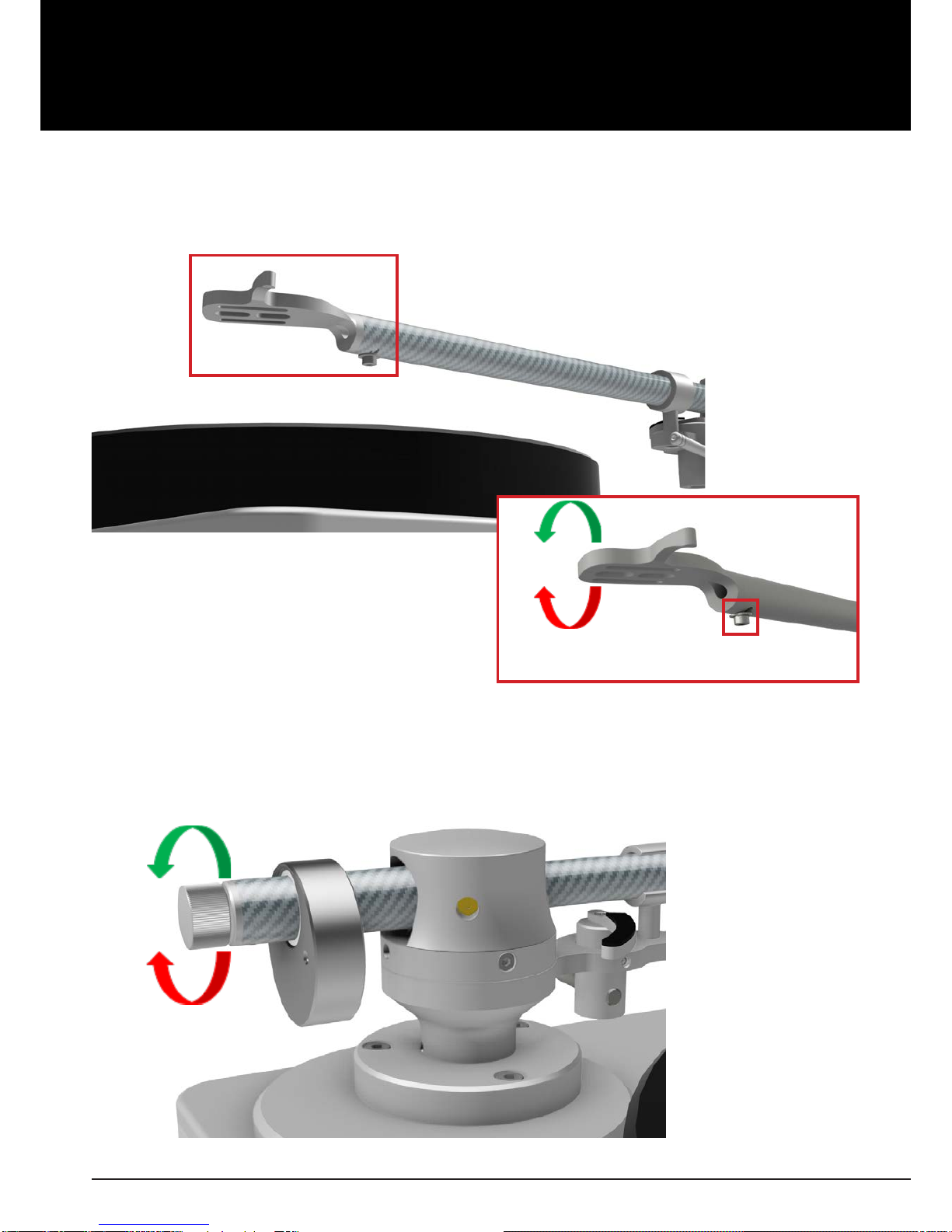

You can adjust the tracking force of your cartridge by turning the adjustment screw
(shown in the picture below)
Green arrow = more tracking force (counter clockwise)/
Red arrow = less tracking force (clockwise)
Pic. 8: Screw to adjust the headshell
Pic. 9: Tracking force adjustment

User manual / Bedienungsanleitung
Made in Germany 9
Now you are ready to adjust the antiskating force. The level of antiskating force required will depend
on the tracking force of the cartridge.
Level of antiskating Tracking force Position of the antiskating control
minimal antiskating >> 10 – 15mN >> see illustration 1
medium antiskating >> 15 – 20mN >> see illustration 2
maximum antiskating >> 20mN and more >> see illustration 3
Illustration 1 Illustration 2 Illustration 3
(minimal antiskating) (medium antiskating) (maximum antiskating)

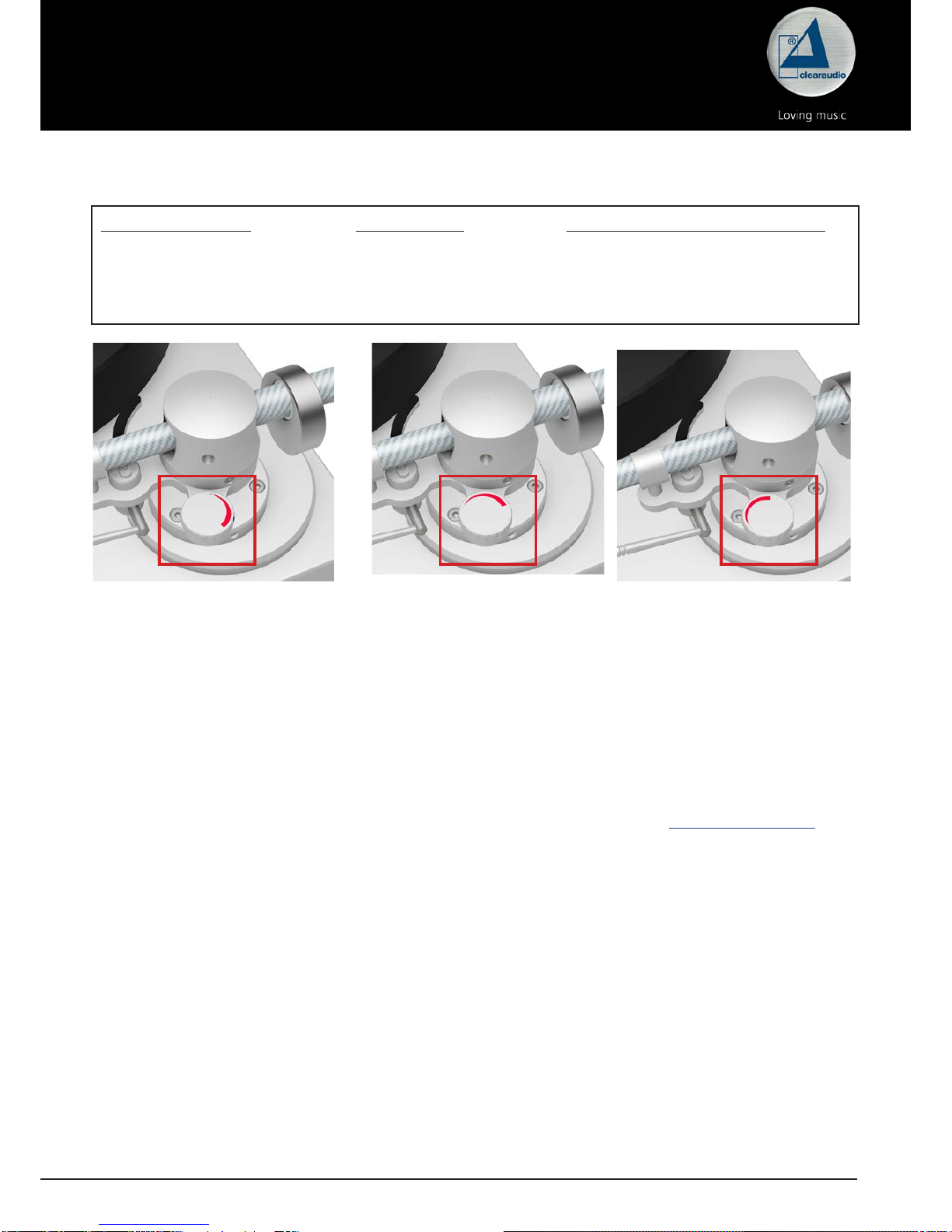

Pic. 10: Position of the antiskating control
The general setup is now complete.
Now you can connect your Tracer tonearm with the phono input of your phono-preamplier.
For more information on compatible phono-preampliers, see our website www.clearaudio.de.
Now you are ready to play your vinyl records.
Clearaudio wishes you mcuh enjoyment with your new Tracer tonearm.

User manual / Bedienungsanleitung
10 © clearaudio electronic GmbH, 2018/10
3. Special notes
3.1 Maintenance
If you don`t use your
Tracer tonearm for while (eg. two weeks or more), you are advised to raise
and lower the arm‘s cueing lever/arm lifter a few times over that time period to avoid it sticking in
the raised position.
3.2 Transportation
Should further transportation of the Tracer tonearm be necessary, please alway use the original
packing material to avoid the risk of damage.
3.3 Service
If any servicing or repair of a Clearaudio product is necessary, please rst contact your dealer or
distributor. Alternatively contact Clearaudio directly and we will advise you of your nearest service
location.
PLEASE RETAIN ALL ORIGINAL PACKAGING. You will need it if this product has to be shipped or
otherwise transported.
Any further questions you may have about this product should be directed to your local dealer or
direct to Clearaudio at:
Clearaudio electronic GmbH
Spardorfer Str. 150
91054 Erlangen
Germany
Phone: [phone]
Fax: [phone]
www.clearaudio.de
www.analogshop.de
[e-mail]

User manual / Bedienungsanleitung
Made in Germany 11
4. Technical data
Construction details: Radialtonearmwithhorizontalsapphirebearingandvertical
ball bearing. Fine adjustment of the azimuth.
Available in black or silver carbon with matching aluminium
parts.
Cartridge balance range: 3g - 17g
Overhang: 16.935mm
Oset angle: 25°
Wiring: Clearaudio Sixstream Super Wire (1.1m) terminated with
RCA plug
Mounting style: Clearaudio (diameter of bore 24.85mm)
Weight: 363g (incl. counterweight)
Warranty: 3 years*
* Provided that the warranty card is correctly completed and returned to Clearaudio within 14 days of purchase.
Clearaudio electronic is not responsible for typographical errors in descriptions.
Technical specications are subject to change or improvement without prior notice.
Product availability is as long as stock lasts.
Copies and reprints of this document, including extracts, require written consent from
Clearaudio electronic GmbH; Germany

User manual / Bedienungsanleitung
12 © clearaudio electronic GmbH, 2018/10
Sehr geehrte clearaudio Kundin, sehr geehrter clearaudio Kunde,
Sie haben sich für einen Tracer Tonarm entschieden, ein hochwertiges Produkt der clearaudio
electronic GmbH.
Wir bedanken uns bei Ihnen für das uns entgegengebrachte Vertrauen.
DerneuesteRadialtonarmvonclearaudioüberzeugtdurchPräzisioninVerarbeitungundKlangleistung.
Für alle Details wurden die am besten geeigneten Materialien verwendet.
Die extrem reibungsfreien Kugellager, die schräg gestellte Achse aus Wolfram und die High-End-
Saphirlager denieren die Exzellenz des Tracer. Maximale Stabilität bei optimaler Agilität garantiert
das Tonarmrohr aus extrem verwindungssteifem Karbon.
Perfekt zugänglich liegt das magnetische Antiskating in der Drehachse.
Das Headshell aus Aluminium mit einstellbarem Azimuth und das Tonarmgegengewicht können
ebenso leicht wie präzise justiert werden.
Um alle Vorteile des Tracer Tonarms nutzen zu können, lesen Sie bitte diese Bedienungsanleitung
aufmerksam durch. Alle Hinweise dienen dem Ausschöpfen der vollen Klangeigenschaften und
bewahren Sie vor Fehlbedienungen.
Wir wünschen Ihnen viel Freude mit Ihrem neuen clearaudio Tracer Tonarm.
clearaudio electronic GmbH
Warnung
Das Gerät nicht Regen oder Feuchtigkeit aussetzen.
Das Netzkabel nicht mit feuchten oder nassen Händen anfassen.
Es dürfen keine Gegenstände mit oener Flamme, wie etwa brennende Kerzen, auf dem Gerät
aufgestellt werden.
Zur ausschließlichen Verwendung auf Plattenspielern geeignet.
CE-MARKIERUNG

User manual / Bedienungsanleitung
Made in Germany 13
Inhaltsverzeichnis
1. Verpackungsübersicht............................................14
2. Montage des Tracer Tonarms.................................15 - 19
3. Besondere Hinweise ...............................................20
4.Technische Daten ....................................................21
Garantieinformationen...............................................22-23

User manual / Bedienungsanleitung
14 © clearaudio electronic GmbH, 2018/10
1. Verpackungsübersicht
Der clearaudio Tracer Tonarm wird in einer speziellen Verpackung geliefert, somit wird ein sicherer
Transport gewährleistet. Bitte prüfen Sie den Inhalt der Verpackung anhand des unten abgebildeten
Bildes und der Inhaltsangabe auf Vollständigkeit.
Bewahren Sie die Original-Verpackung für Transportzwecke unbedingt auf.
1. Tracer Tonarm inkl. Gegengewicht 5. Schrauben:
- 3x Zylinderkopfschraube
(mit Innensechskant) M4 x 10
- 1x Gewindestift M6 x 8 (Edelstahl)
2. clearaudio Tonarmbasis 6. Tonarmeinstellschablone (ohne Abbildung)
3. 1 Stk. zusätzliches Gegengewicht 37 g
2 Stk. Senkkopfschraube 3 x 8 mm 7. Bedienungsanleitung, Qualitäts- und Garantiekarte, Rücklieferschein
(ohne Abbildung)
4. Innensechskantschlüssel:
- 3 mm
- 2,5 mm
- 1,5 mm
Schraubendreher (ohne Abbildung)
Abb. 1: Verpackungsübersicht
12
5
4
3

User manual / Bedienungsanleitung
Made in Germany 15
2. Montage des Tracer Tonarms
Bei der Montage der Tracer Tonarmbasis auf einer clearaudio Rund-Basis, benutzen Sie bitte
die Zylinderkopfschrauben (M4x10). Falls Sie den Tonarm auf einem Tonarmausleger oder einer
Tonarmbasis auf einem Fremdlaufwerk montieren wollen, benutzen Sie bitte die vom Hersteller der
Tonarmbasis empfohlenen Schrauben.
Abb. 2: clearaudio Rundbasis
Montage der Aluminium-Klemmbasis auf einem Laufwerk anderer Hersteller:
Um die Aluminium-Klemmbasis auf dem Laufwerkchassis anbringen zu können, müssen erst
die Bohrungen zur Befestigung angebracht werden. Die Maße zum Anzeichnen der exakten
Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 3).
Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist.
Verwenden sie für die Bohrungen einen 3,3 mm HSS-Spiralbohrer. Anschließend schneiden Sie in die
Bohrungen mit einem Gewindebohrer jeweils M4-Gewinde.
Ist das Material das Laufwerkchassis nicht dazu geeignet, es mit Gewinden zu versehen, verwenden
Sie bitte einen 4,5 mm HSS-Spiralbohrer, um die Bohrungen durch das Material zu bohren. In diesem
Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und
den dazu passenden Muttern befestigen (V2A-Inbus).

User manual / Bedienungsanleitung
16 © clearaudio electronic GmbH, 2018/10
Nun führen Sie vorsichtig die Kabel durch die Tonarmbasis, achten Sie bitte darauf, dass keine Kabel
beschädigt oder geknickt werden! Schrauben sie den Tonarm leicht fest, damit Sie Ihn zur genauen
Justage noch bewegen können!
Abb. 4: Befestigung des Tonarms an der Rundbasis
Abb. 3: Montage der Klemmbasis auf einem Laufwerk anderer Hersteller

User manual / Bedienungsanleitung
Made in Germany 17
Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm
Einstellschablone (Art. AC005 unter www.analogshop.de ).
Sie können allerdings hierzu auch ein Lineal benutzen! Achten Sie hierbei darauf dass der Abstand
der Spindel zum Drehpunkt des Tonarms exakt 222 mm betragen muss!
Den Abstand können Sie durch Drehen der Tonarmbasis einstellen.
Abb. 5: Abstand der Spindel zum Drehpunkt des Tonarms
Nun können Sie den Tonabnehmer montieren. Folgen Sie hierbei bitte den Angaben des
jeweiligen Herstellers!
Um die Höhe Ihres Tonarms richtig einzustellen, lösen Sie bitte die Justierschrauben am Fuß
der Tonarmbasis. Diese bendet sich seitlich in einer Vertiefung (Bild 5) und kann mit dem
Innensechskantschlüssel gelöst und nach der Höheneinstellung wieder angezogen werden!
Bitte achten Sie darauf, dass das Tonarmrohr paralell zum Chassis läuft!
Abb. 6: Einstellen der Tonarmhöhe
222 mm

User manual / Bedienungsanleitung
18 © clearaudio electronic GmbH, 2018/10
Bitte beachten Sie, dass der Azimuth bereits ab Werk genau eingestellt wurde. Falls der Azimuth
dennoch verändert werden muss, um Geometriefehler eines Tonabnehmers zu kompensieren,
verfahren Sie bitte wie folgt: Lösen Sie die Schraube auf der Unterseite des Tonarmrohrs, nahe des
Headshells (Abb.7). Jetzt können Sie den Azimuth durch Drehen des Headshells im Tonarmrohr
verstellen.
Abb. 7: Veränderung des Azimuth
Stellen Sie die Auagekraft des Tonabnehmers durch Drehen der Einstellschraube nach vorne oder
hinten ein:
Grüner Pfeil = mehr Auagekraft (gegen Uhrzeigersinn)/
Roter Pfeil = weniger Auagekraft (im Uhrzeigersinn)
Abb. 9: Einstellen der Auagekraft
Abb. 8: Lösen der Schraube auf der Unterseite des
Tonarmrohrs

User manual / Bedienungsanleitung
Made in Germany 19
Jetzt können Sie die Antiskatingeinstellung vornehmen.
Diese wird in Abhängigkeit der Tonabnehmerauagekraft getroen:
Einstellung des Antiskating: Auagekraft Position der Antiskatingschraube
Minimales Antiskating >> 10-15mN >> siehe Abbildung 1
Mittleres Antiskating >> 15-20mN >> siehe Abbildung 2
Maximales Antiskating >> 20mN und größer >> siehe Abbildung 3
Abbildung 1 Abbildung 2 Abbildung 3
(minimales Antiskating) (mittleres Antiskating) (Maximales Antiskating)
Abb. 10: Antiskating-Einstellung
Die Tonarmjustage ist nun abgeschlossen.
Nun können Sie den Tracer Tonarm mit Ihrem Phonovorverstärker verbinden.
(Mehr Informationen über adäquate Phonovorverstärker nden Sie auf unserer Webseite
www.clearaudio.de).
Der Tracer Tonarm ist nun spielbereit.
Clearaudio wünscht Ihnen viel Freude beim Musikhören!

User manual / Bedienungsanleitung
20 © clearaudio electronic GmbH, 2018/10
3. Besondere Hinweise
3.1 Wartung
Falls Sie Ihren clearaudio Tracer Tonarm längere Zeit nicht benutzen, empfehlen wir Ihnen den
Tonarmlift in regelmäßigen Abständen zu bewegen, um das Lagerfett geschmeidig zu halten und ein
mögliches Haken des Tonarms beim Abspielen zu vermeiden.
3.2 Transport
Sollte ein weiterer Transport des Tracer erforderlich sein, verwenden Sie immer nur die
Originalverpackung. Andernfalls könnte Ihr Tonarm ernsthafte Schäden davon tragen.
3.3 Pege
Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich
bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt
kontaktieren und wir werden Sie von Ihrer nächstgelegenen Servicestelle beraten.
Bewahren Sie die vollständige Originalverpackung auf. Sie benötigen diese, wenn das Produkt
transportiert und / oder verschickt werden soll. Alle weiteren Fragen zu diesem Produkt können Sie
an ihren örtlichen Fachhändler oder direkt an clearaudio richten:
clearaudio electronic GmbH
Spardorfer Str. 150
91054 Erlangen
Germany
Tel: [phone]
Fax: [phone]
www.clearaudio.de
www.analogshop.de
[e-mail]
