Clicker CLT1 User manual

Universal Garage Door Opener Remote Control
To prevent possible SERIOUS INJURY or DEATH from a moving gate
or garage door:
• ALWAYS keep remote controls out of reach of children. NEVER
permit children to operate, or play with remote control transmitters.
• Activate gate or door ONLY when it can be seen clearly, is properly
adjusted, and there are no obstructions to door travel.
• ALWAYS keep gate or garage door in sight until completely closed.
NEVER permit anyone to cross path of moving gate or door.
Remote
Control
Motor Unit
& Receiver
DIP Switches or
Smart-Learn Button
External Ceiling or
Wall Mounted Receiver
CLICKER
Model No. CLT1
The Clicker remote can be programmed to operate up to 2
garage door openers or gates, including different brands. All
programming is done using the:
• Brand switches
• Remote control DIP switches
• Remote control push buttons
A and B, and LED indicator
WARNING
CAUTION WARNING
WARNING
ON
ON
BRAND Switches
UP position is ON
DOWN position is OFF
DIP Switches
UP position is ON
DOWN position is OFF
NOTE: Use pen or small screwdriver
to move dip switches.
Button A Button B
LED
DIP
Switches
BRAND
Switches
Battery
Slide Battery
cover down
to remove
PREPARATION
Determine the BRAND of the existing garage door opener or
handheld remote controls. If all remote controls are lost, the
BRAND is located on the ceiling mounted motor unit or on the
external receiver near the flexible wire antenna. Also determine
if your motor unit/receiver system has DIP switches or a
smart-learn button. (Some models require removing the light
lens.) Proceed to Step 1 for your specific BRAND switch. For
further information consult your garage door opener manual.
■Set brand switches on Clicker
remote. Refer to Table 1.
Step 1 - Set Brand Switch
▼
Table 1 (Brand Switches)
➡
FREQ.
SYSTEM MHZ BRAND SWITCHES
STANLEY 10 DIP Switches 310 OFF OFF OFF OFF
MULTI-CODE 10 DIP Switches 300 ON OFF OFF OFF
LINEAR/MOORE-O-MATIC 8 DIP Switches 310 OFF ON OFF OFF
GENIE 9 DIP Switches 390 OFF OFF ON OFF
GENIE 12 DIP Switches 390 ON OFF ON OFF
CHAMBERLAIN, SEARS,
LIFTMASTER, MASTER MECHANIC,
OR DO IT 7 Dip Switches 390 ON OFF OFF ON
CHAMBERLAIN, SEARS,
LIFTMASTER, MASTER MECHANIC,
OR DO IT 8 Dip Switches 390 OFF OFF OFF ON
CHAMBERLAIN, SEARS,
LIFTMASTER, MASTER MECHANIC,
OR DO IT 9 Dip Switches 390 ON ON OFF OFF
CHAMBERLAIN, SEARS,
LIFTMASTER,
MASTER MECHANIC, DO IT:
YELLOW/WHITE/GRAY Smart-Learn Button 390 ON ON OFF OFF
Proceed to Step 2.
If you have a Green or Orange/Red Smart-Learn Button
proceed to Step 3.
CHAMBERLAIN, SEARS,
LIFTMASTER,
MASTER MECHANIC, DO IT,
GREEN Smart-Learn Button 390 ON ON ON OFF
CHAMBERLAIN, SEARS,
LIFTMASTER,
MASTER MECHANIC, DO IT:
ORANGE/RED Smart-Learn Button 390 OFF ON ON OFF

NOTICE: To comply with FCC and or Industry Canada (IC) rules, adjustment or modifications of this receiver
and/or transmitter are prohibited, except for changing the code setting or replacing the battery. THERE ARE
NO OTHER USER SERVICEABLE PARTS.
Tested to Comply with FCC Standards FOR HOME OR OFFICE USE. Operation is subject to the following
two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
Open existing remote to expose code switches or
obtain the switch settings from your receiver.
Match the Clicker’s DIP switches to already existing
receiver/remote DIP switches. Set extra DIP
switches in the Clicker remote to the off position.
NOTE: For Chamberlain/Sears/LiftMaster/Master
Mechanic. If the receiver/remote DIP switch has
three positions labeled “+”, “0” and “-" do not use
the “0” position (if you have a three button remote
#1 switch must be set to “-” for the large button to
work). Reprogram existing receiver and remote(s)
using “+” and “-”.
Press and hold both buttons until
LED begins to flash. When LED
flashes, release both buttons and
immediately press the button that
you want to activate the door and
release.
Your clicker is now programmed,
proceed to Step 4 or 5.
• For Chamberlain/Sears/LiftMaster/Master
Mechanic. If your garage door opener has a
Smart-Learn button, continue on to Step 4.
• For all other types continue to Step 5.
NOTE: For Genie, Stanley, Multi-Code and Linear/Moore-O-Matic.
If Programming does not work review brand and dip settings and
repeat step 3 thru 5. Also try reversing the dip switch settings
(Turn ON to OFF and OFF to ON).
TECHNICAL SUPPORT: www.clickerproducts.com
800-442-1255 (MONDAY-FRIDAY 6AM-7PM CST; SATURDAY 8AM-6PM; SUNDAY 8AM-4:30PM)
Chamberlain, LiftMaster and Moore-O-Matic are Trademarks of Chamberlain Group. Genie is a Trademark of Overhead Door Corporation. Linear and Multi-Code are Trademarks of Linear Corporation. Master
Mechanic is a Trademark of TruServ. Sears is a Trademark of Sears & Roebuck. Stanley is a Trademark of The Stanley Works. Do It is a trademark of DoIt Best Corporation.
©2006, Clicker Corporation
114A2504E All Rights Reserved
NOTE: If programming to more than one motor unit; after
successfully programming button “A”, determine the brand of the
second garage door opener. Follow the instructions pertaining to
that particular brand to program button “B”. Programming a
different code into button “B” will not affect button “A”. The codes
and brand switch settings are retained within their specific
Clicker button.
REMOTE CONTROL BATTERY
When the remote range is diminished, operation is intermittent,
or the LED dims, replace the battery. Memory is not lost when
the battery is removed.
NOTE: Dispose of old batteries properly.
Programming is complete, to test, press the
button selected to activate garage door.
A. Press and release
Smart-Learn button.
B. Press and hold button selected
in Step 3 for 3 seconds.
23
1
KG KG
NOTE: If you have a Chamberlain, Sears, Liftmaster, Master
Mechanic or Do It motor unit/receiver with a Yellow, White or
Gray Smart-Learn button it will activate immediately upon
successful programming. If your motor unit/receiver has a
Green, Orange or Red Smart-Learn button, the light bulb will
blink signifying it has learned the Clicker remote control code.
NOTE:
• Some garage door openers use wire connectors instead of DIP
switches. If wire is present it is “ON” . If wire is absent or cut it
is “OFF”. Consult your garage door opener manual for further
information.
• If you have a unit with Yellow, White or Gray Smart-Learn
button and you do not have a remote, set the first 9 dip
switches to your choice. The remaining 10-12 should be set to
off. Proceed to Step 3.

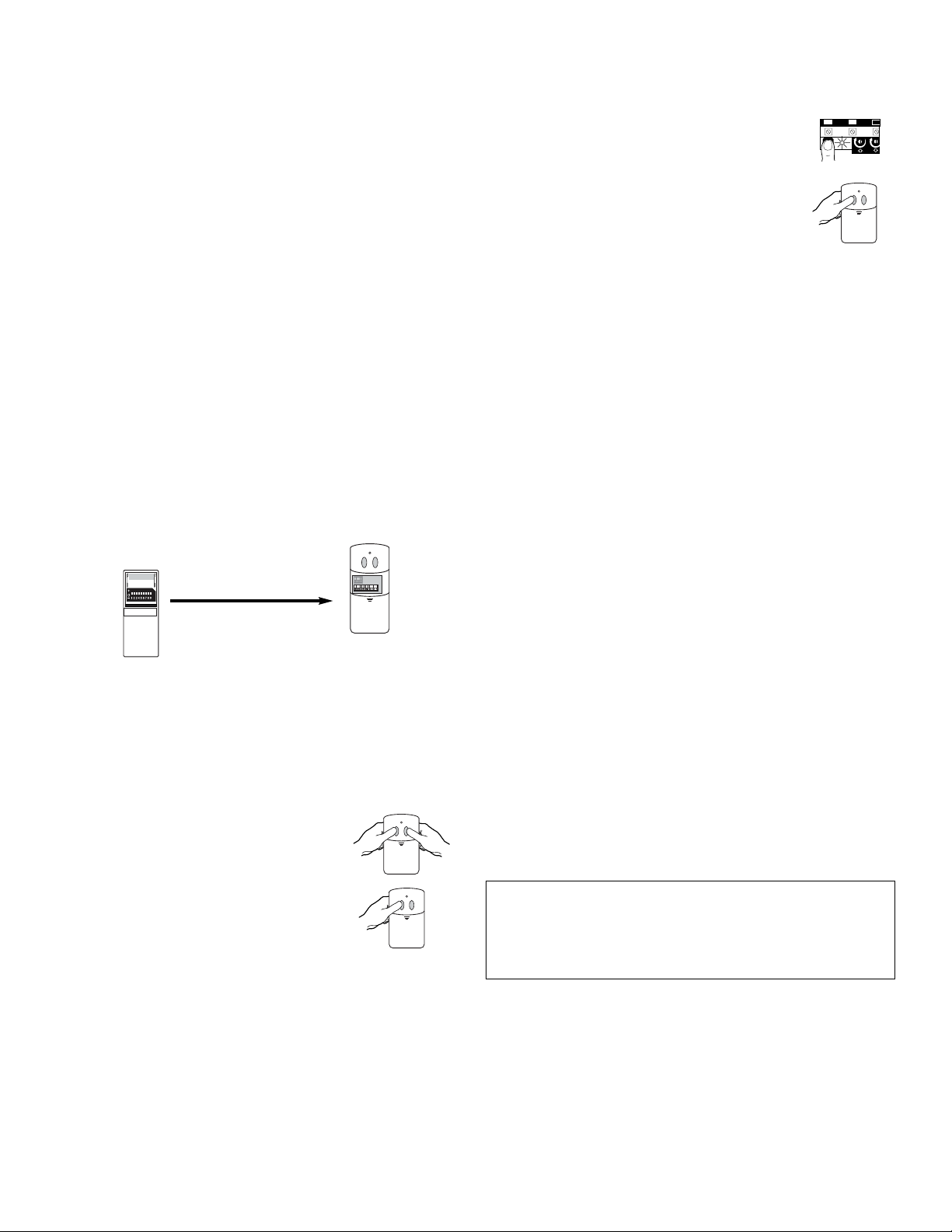

Existing
remote
Clicker
remote
Match existing DIP
switches. Remaining
switches are off.
Step 2 - Set Clicker Dip Switches
▼
Step 3 - Programming the Desired
Clicker Push Button
▼
Step 4 - For Smart-Learn Button
Programming ONLY
▼
Step 5 - Programming is Complete
▼
NOTE: Make sure all existing remotes operate correctly before
programming.

Unidad de
motor y receptor
Control Remoto
Conmutadores DIP o
botón Smart-Learn
Control montado
en la pared
CLICKER
Modelo No. CLT1
El Clicker remoto puede programarse para operar hasta 2 puertas o
compuertas de garaje, incluyendo marcas diferentes. Toda la
programación se efectúa usando:
• El conmutador de marca
• El conmutador transmisor DIP
• Botones transmisores A y B e indicador LED
PREPARACIÓN
Determine la MARCA del abridor existente de la puerta del garaje o de
los controles remotos manuales. Si se han extraviado los controles
remotos, la MARCA está ubicada en la unidad de motor montada en el
cieloraso o en el receptor external cerca de la antena de cable flexible.
Determine también si la unidad del motor/sistema receptor tiene
conmutadores DIP o un botón de programación Smart-Learn (en algunos
modelos es necesario quitar el cristal de la luz.) Continúe con el paso 1
para programar el conmutador de MARCA para su marca específica.
Encontrará información adicional en el manual de su abridor de puerta
de garaje.
■Gradúe los conmutadores de marca
en el Clicker remoto Consulte la
tabla 1.
Paso 1 - Gradúe los conmutadores
de marca
▼
ON
ON
BRAND Switches
UP position is ON
DOWN position is OFF
DIP Switches
UP position is ON
DOWN position is OFF
NOTE: Use pen or small screwdriver
to move dip switches.
Button A Button B
LED
DIP
Switches
BRAND
Switches
Battery
Slide Battery
cover down
to remove
➡
Conmutadores de MARCA
En la posición UP
(ARRIBA) está ENCENDIDO
En la posición DOWN
(ABAJO) está APAGADO
Conmutadores Transmisor DIP
En la posición UP
(ARRIBA) está ENCENDIDO
En la posición DOWN
(ABAJO) está APAGADO
NOTA: Use una lapicera o un destornillador
pequeño para mover los conmutadores dip.
Deslice hacia
abajo la puerta
de la pila y
extraiga
LED
Botón B
Botón A
Conmutador
de marca
Conmutador Dip
Batería
Para evitar LESIONES GRAVES o la MUERTE posible de una puerta o
compuerta en movimiento de garaje:
• Mantenga SIEMPRE los controles remotos fuera del alcance de los niños.
NUNCA permita que los niños operen, o jueguen con los transistores del
control remoto.
• Active la compuerta o puerta SOLO cuando pueda verse bien, esté bien
ajustada y no haya obstrucciones al recorrido de la puerta.
• Mantenga SIEMPRE la compuerta o la puerta del garaje a la vista hasta que
esté completamente cerrada. NUNCA permita que nadie cruce el recorrido de
una compuerta o puerta en movimiento.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Control Remoto Universal para Abridor de Puerta de Garaje
Table 1 (Conmutadores de marca)
FREC. CONMUTADORES
SISTEMA MHZ DE MARCA
STANLEY con 10 Conmutadores DIP 310 OFF OFF OFF OFF
MULTI-CODE con 10 Conmutadores DIP 300 ON OFF OFF OFF
LINEAR/MOORE-O-MATIC con 8
Conmutadores DIP 310 OFF ON OFF OFF
GENIE con 9 Conmutadores DIP 390 OFF OFF ON OFF
GENIE con 12 Conmutadores DIP 390 ON OFF ON OFF
CHAMBERLAIN, SEARS,
LIFTMASTER, MASTER MECHANIC,
OR DO IT con 7 Conmutadores DIP 390 ON OFF OFF ON
CHAMBERLAIN, SEARS,
LIFTMASTER, MASTER MECHANIC,
OR DO IT con 8 Conmutadores DIP 390 OFF OFF OFF ON
CHAMBERLAIN, SEARS,
LIFTMASTER, MASTER MECHANIC,
OR DO IT con 9 Conmutadores DIP 390 ON ON OFF OFF
CHAMBERLAIN, SEARS,
LIFTMASTER,
MASTER MECHANIC, DO IT:
con un botón Smart-Learn
AMARILLO, BLANCO o GRIS 390 ON ON OFF OFF
Proceda al Paso 2.
Si tiene una unidad con un botón Smart-Learn verde, anaranjado o rojo
proceda al Paso 3.
CHAMBERLAIN, SEARS,
LIFTMASTER,
MASTER MECHANIC, DO IT,
con un botón Smart-Learn VERDE 390 ON ON ON OFF
CHAMBERLAIN, SEARS,
LIFTMASTER,
MASTER MECHANIC, DO IT:
con un botón Smart-Learn
ANARANJADO o ROJO 390 OFF ON ON OFF

Abra el remoto existente para exponer los conmutadores
de código.
Configure los conmutadores DIP del control remoto
Clicker para que coincidan con la configuración de los
conmutadores DIP del receptor o control remoto existente.
Pase cualquier conmutador DIP que sobre en el Clicker a
la posición OFF. NOTA: Para Chamberlain/Sears/
LiftMaster/Master Mechanic. Si los conmutadores DIP del
receptor o control remoto presentan tres posiciones
marcadas “+”, “0” y “-" no use la posición “0”. (Si tiene un
control remoto de tres botones, debe pasar el conmutador
número 1 a la posición “-” para que el botón grande
funcione). Vuelva a programar el receptor y los controles
remotos existentes usando las posiciones “+” y “-”.
Oprima y mantenga oprimidos
ambos botones hasta que el LED
comience a centellear. Cuando la luz
(LED) se encienda intermitentmente,
soltar ambos botones y oprimir el
botón que se desea para controlar la
puerta y soltar. Su clicker está
programado, proceda al paso 4 o 5.
• Para Chamberlain/Sears/LiftMaster/Master Mechanic. Si
su abridor de puerta de garaje tiene un botón de
programación Smart-Learn, continúe con el paso 4.
• Para todos los demás tipos de abridor, continúe con
el paso 5.
NOTA: Para Genie, Stanley, Multi-Code y Linear/Moore-O-Matic. SI NO
LOGRA PROGRAMAR LA UNIDAD, fíjese en la configuración de los
conmutadores DIP y de marca Y repita los pasos 3 a 5. INTENTE
TAMBIÉN INVERTIR LA POSICIÓN DE LOS CONMUTADORES DIP (es
decir, pase los que están en ON a OFF y OFF a ON).
NOTA: Si se programa más de un abridor, después de programar el
botón “A”, determine la marca del segundo abridor de garaje. Siga las
instrucciones pertinentes a esa marca particular para programar el botón
"B". Si programa un código distinto para el botón “B”, el botón “A” no se
verá afectado. Los conmutadores de códigos y marca se asignan
específicamente a cada botón.
©2006, Clicker Corporation
114A2504E Todos los derechos reservados
LA BATTERÍA DEL CONTROL REMOTO
Cuando se disminuye el alcance del remoto, la operación es
intermitente, o el LED se atenúa, reemplace la pila. La memoria no se
pierde al quitar la batería.
NOTA: Descarte apropiadamente las pilas usadas.
Paso 2 - Configure los conmutadores DIP
Paso 3 - Programación del pulsador
de clicker
La programación está completa. Para probar oprima el
botón seleccionado para activar la puerta del garaje.
Paso 4 - Programación para botónes
"Smart/Learn" solamente
▼
Paso 5 - La programación está completa
▼
▼
▼
A. Oprima y suelte el botón
“Smart-Learn”.
B. Oprima y mantenga oprimido el botón
seleccionado en el Paso 3 por
3 segundos.
23
1
KG KG
NOTA: Si tiene una unidad de motor/receptor marca Chamberlain,
Sears, Liftmaster, Master Mechanic o Do It con un botón Smart-Learn
amarillo, blanco o gris, se activará inmediatamente después de realizar
la programación con éxito. Si la unidad de motor/receptor tiene un botón
Smart-Learn verde, anaranjado o rojo, la bombilla parpadeará para
indicar que la unidad ha aprendido el código del control remoto Clicker.
NOTA:
• Algunos abridores de puerta de garaje emplean alambres conectores
en lugar de conmutadores DIP. En estos casos, la presencia de un
alambre equivale a la posición “ON” (activado) y su ausencia o el
hecho de estar cortado el alambre equivale a la posición “OFF”
(desactivado.) Consulte el manual de su abridor de puerta de garaje
para obtener información adicional.
• Si se dispone de una unidad con botón de Aprendizaje Lógico amarillo,
blanco o gris, y no se dispone de control remoto, fijar la posición de los
primeros 9 conmutadores DIP de acuerdo a su preferencia. Los
restantes 10 o 12 deben quedar en la posición de desconectado.
Proceda al paso 3.
Remoto
existente
Clicker
remoto
Haga corresponder los
conmutadores dip existentes
AVISO: Para cumplir con las reglas de la FCC y/o de Canadá (IC), las reglas, ajustes o modificaciones de
este receptor y/o transmisor están prohibidos, excepto por el cambio de la graduación del código o el
reemplazo de la pila. NO HAY OTRAS PIEZAS REPARABLES DEL USUARIO.
Se ha probado para cumplir con las normas de la FCC para USO DEL HOGAR O DE LA OFICINA. La
operación está sujeta a las dos condiciones siguientes:(1) este dispositivo no puede causar interferencia
perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la interferencia
que puede causar una operación no deseable.
APOYO TECNICO: 800-442-1255
(LUNES-VIERNES 6AM-7PM CST; SABADOS 8AM-6PM; DOMINGO 8AM-4:30PM)
Chamberlain,LiftMaster y Moore-O-Matic son Marcas Registradas de Chamberlain Group. Genie es una Marca Registrada de Overhead Door Corporation. Linear y Multi-Code son Marcas
Registradas de Linear Corporation. Master Mechanic es una Marca Registrada de TruServ. Sears es una Marca Registrada de Sears & Roebuck. Stanley es una Marca Registrada de The Stanley
Works. DoIt es una Marca Registrada de DoIt Best Corporation.
NOTA: Asegúrese de que todos los controles remotos existentes
funcionen correctamente antes de programar.
