Clou match me CL/07.56.004.60 User manual

Montage instructies
Installation Instructions
Notice de montage
Montageanweisungen
Dimensions in mm, for reference only / 08.04.2016 / rev_02 www.clou.nl
match me_shelf 150 cm
CL/07.56.004.60, CL/07.56.004.61, CL/07.56.004.62
bath findings

- Alvorens de montage te beginnen moet de volledigheid
van de levering gecontroleerd worden. Tevens moet ook op
transportschade gecontroleerd worden, te late schademel-
dingen (> 1 dag na levering) worden niet aanvaard.
- De meegeleverde bevestigingsartikelen zijn geschikt voor
gestucte of betegelde, massieve muren die voldoende
draagkracht hebben. Voor andere muren dient men zelf
bevestigingsartikkelen te voorzien en dient de muur mo-
gelijk verstevigd te worden.
- Clou behoudt zich het recht voor technische en optische wijzigingen aan te brengen
t.o.v. afgebeelde producten.
- Door wijzigingen in de productie kan het zijn dat gegeven afmetingen niet meer cor-
rect zijn. Alle vermelde afmetingen in deze handleiding dienen te worden geverifi-
eerd alvorens de actie uit te voeren.
- Clou b.v. kan niet verantwoordelijk worden gesteld voor de gevolgen van onaange-
past gebruik, onaangepast transport of beschadigingen veroorzaakt door tussenop-
slag.
- De van toepassing zijnde garantievoorwaarden gelden steeds.
- De montage dient uitgevoerd te worden door 2 personen waarvan minstens één vak-
kundig opgeleid persoon.
- Alle maten zijn in mm.
- Before starting with the mounting check whether the
delivery is complete. At the same time the delivery should
be checked for damage due to transportation, damage
reports that are too late (> 1 day after delivery) will not be
accepted.
- The included fixing media are suited for plastered or tiled
solid walls with enough supporting power. For other walls
the used fixing media is at own responsibility, and the
wall might need reinforcement.
- Clou reserves the right to introduce technical and visual changes with respect to the
depicted images.
- Due to changes in production it is possible that given dimensions are no longer cor-
rect. All mentioned dimensions in this manual should be verified before executing
the action.
- Clou b.v. can not be held responsible for the results of improper use, improper trans-
portation or any damage caused during interim storage.
- The current terms of guarantee are always valid.
- The installation has to be performed by at least 2 persons of whom at least one
should be a skilled professional.
- all dimensions are in mm.
NL
EN

- Avant de procéder au montage, veuillez contrôler si l’article
livré est complet. Veuillez aussi contrôler des dommages
éventuels causés par le transport, nous n’acceptons pas de
réclamations dues à des dégâts causés par le transport au-
delà de 1 jour après livraison.
- Les fixations livrées avec les articles sont destinés pour
montage sur un mur massif porteur, finition stuc ou carrelé.
Pour d’autres finitions ou murs plus faibles, prévoir d’autres
fixations et éventuellement consolider le mur si nécessaire.
- Clou se réserve le droit pour tout changement technique ou optique par rapport à la
photo représentant le produit.
- Des changements de production peuvent faire en sorte que les dimensions affi-
chées ne correspondent plus, nous vous prions de vérifier avant de procéder à toute
action.
- Clou BV ne peut être tenu responsable pour usage non approprié des articles, trans-
port inadéquat ou dommage causés à votre entrepôt en attente de livraison.
- Les conditions de garanties en vigueur restent toujours valables.
- Le montage doit être effectué par 2 personnes dont une au moins soit un corps de
métier.
- Toutes les mesures affichées sont en mm.
- Vor Beginn der Montage überprüfen Sie bitte, ob die Liefe-
rung vollständig ist bzw. ob durch den Transport Schäden
entstanden sind. Diese Überprüfung muss direkt am Liefertag
erfolgen. Sollte ein Schaden festgestellt werden, muss dieser
unmittelbar nach der Lieferung, spätestens (> 1 Tag nach Liefe-
rung) angezeigt werden.
- Die im Lieferumfang enthaltene Beschreibung, für verputzte
oder geflieste massive Wände, sind ausschließlich für Wände
mit genügend und ausreichender Tragfähigkeit geeignet und
vorgesehen. Bei Wänden mit einer geringe Tragfähigkeit erfolgt die Montage auf eigene
Verantwortung. Hier empfehlen wir eine zusätzliche Unterstützung durch spezielle Be-
festigungslösungen
- Clou behält sich das Recht auf technische und optische Änderungen in Bezug auf die
dargestellten Bilder vor.
- Aufgrund von Änderungen in der Produktion ist es möglich, dass angegebene Maße nicht
mehr korrekt sind. Alle genannten Dimensionen in diesem Handbuch sollten vor der
Ausführung der Maßnahme überprüft werden.
- Clou B.V. ist nicht verantwortlich für die Ergebnisse des unsachgemäßer Gebrauch,
unsachgemäßer Transport oder Schäden, die während Zwischenlagerung verursacht
werden.
- Die aktuelle Garantiebedingungen sind immer gültig.
- Die Installation muß von mindestens 2 Personen durchgeführt werden, wobei 1 Person
bereits vorhandene Fachkenntnisse hat.
- Alle Dimensionen erfolgen in mm Angaben.
FR
DE

Inhoud levering:
Content of delivery:
Contenu de la livraison:
Inhalt der Anlieferung:
9x
9x
9x
3x
Benodigd gereedschap:
Required tools:
Outils requis:
Erforderliche Werkzeuge:
Gebruiksvoorschriften:
zie ook de onderhoudsvoorschriften op www.clou.nl
User’s instructions:
See also the maintenance guides at www.clou.nl
Instructions d’utilisation:
Voyer aussi les instructions d’entretien sur www.clou.nl
Gebrauchsanweisungen:
Wartungsanweisungen finden Sie auf unsere Homepage
www.clou.nl
max.
15 kg
Tijdens de installatie moet men voorkomen dat het opper-
vlak van het product beschadigd raakt door harde voorwer-
pen op het product te leggen.
During installation one has to prevent damaging the surface
of the product due to placing hard objects on the product.
Pendant l’installation on doit empêcher d’endommager la
surface du produit en posant des objets durs sur le produit.
Während der Installation soll verhinderd werden das harte
Gegenstände die Oberfläche der Produkten beschädigen.
35 mm

max. 250
max. 800
119
max. 250
36
109
max. 800
80

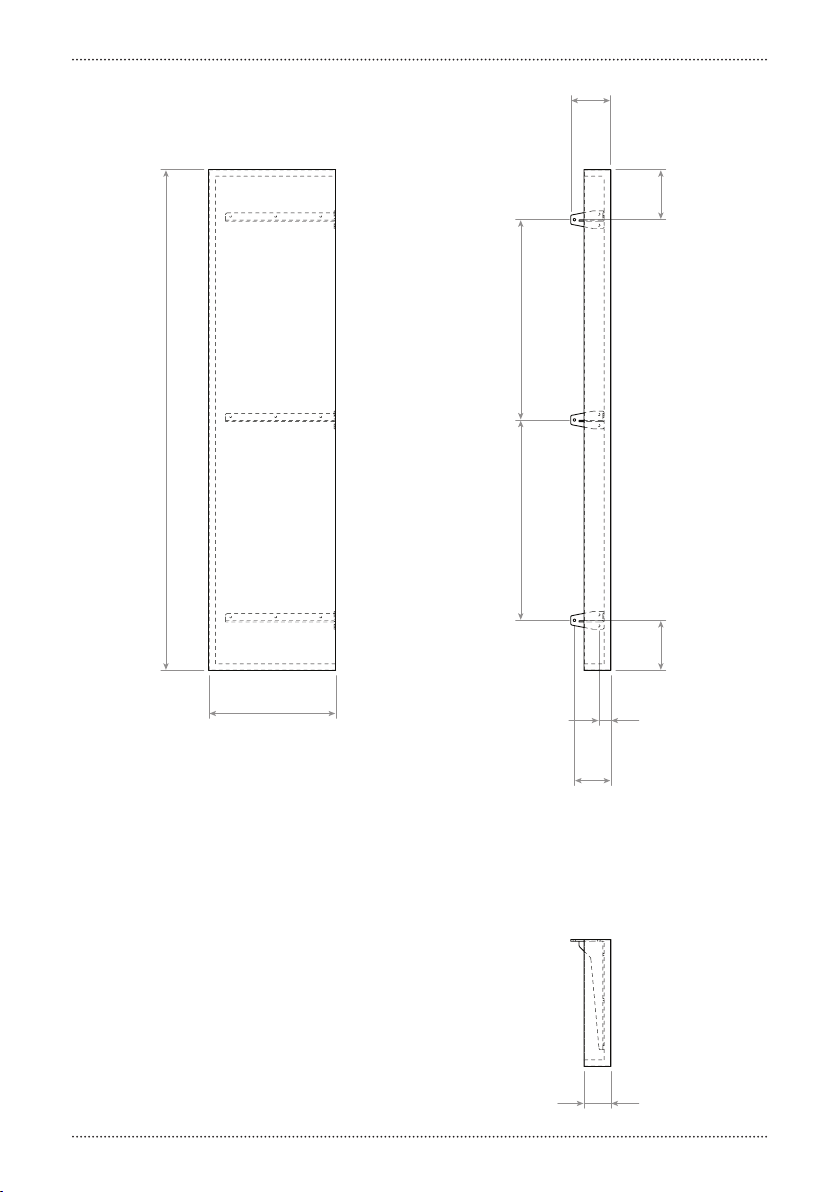

1500
380
match me_shelf 150 cm CL/07.56.004.60, CL/07.56.004.61, CL/07.56.004.62 Dimensions in mm, for reference only / 12.08.2014 / rev_01 www.clou.nl

match me_shelf 150 cm CL/07.56.004.60, CL/07.56.004.61, CL/07.56.004.62 Dimensions in mm, for reference only / 03.01.2012 / rev_01 www.clou.nl
760
900
1800
110 110
350
300
600
760
900
1900
110 110
350
300
600

match me_shelf 150 cm CL/07.56.004.60, CL/07.56.004.61, CL/07.56.004.62 Dimensions in mm, for reference only / 03.01.2012 / rev_01 www.clou.nl
760
900
1800
110 110
350
300
600
760
900
1900
110 110
350
300
600

1_
Duidt met potlood en waterpas
de middellijn van de wastafel
aan. Duidt de gewenste positie
ook aan op de planchet.
Mark with pencil and level the
centreline of the washbasin.
Also indicate the desired posi-
tion on the shelf.
Marquez avec un crayon et avec
un niveau la ligne de centre du
lavabo. Indiquez aussi la posi-
tion désirée sur la tablette.
Markieren Sie mit einem Blei-
stift und mithilfe der Was-
serwaage die Mittellinie des
Waschtisch. Geben Sie auch die
gewünschte Position auf dem
Platte an.

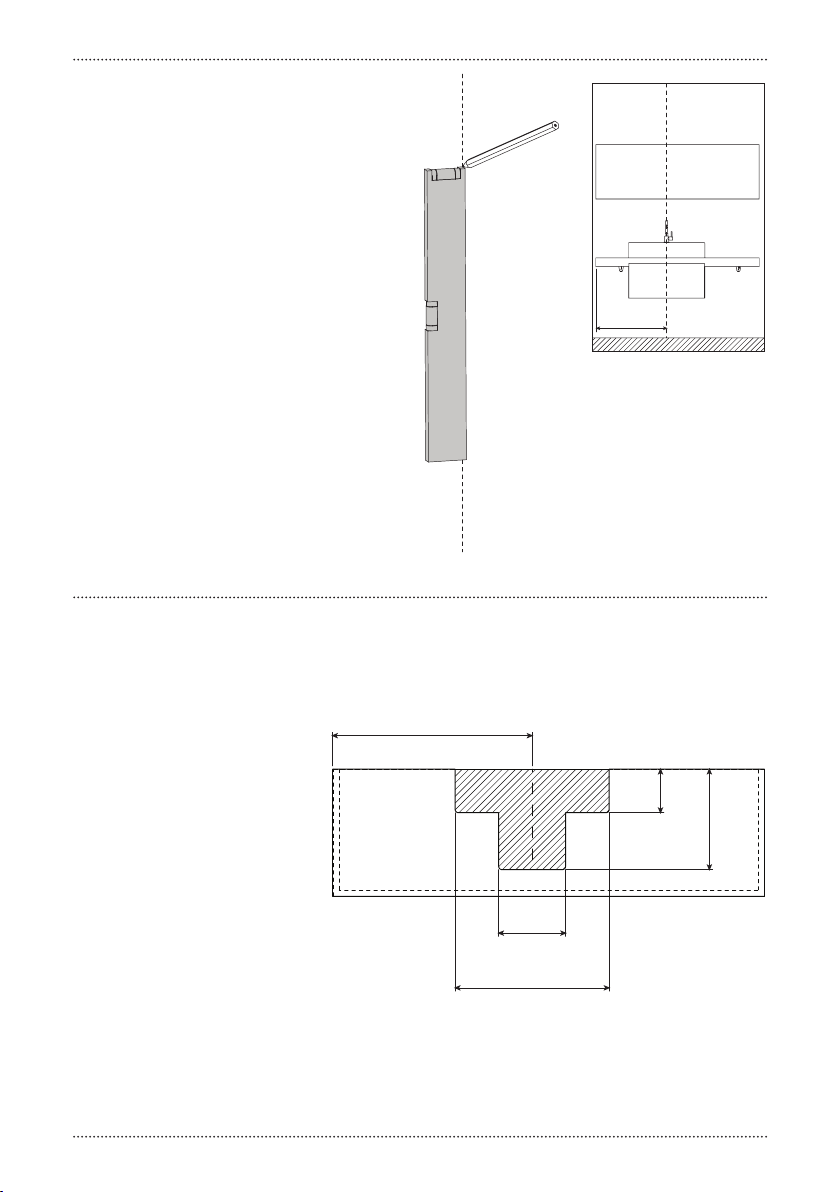

2_
Teken de uit te zagen uitspa-
ring op de planchet (zie ook p.
22).
Mark the cut-out on the shelf
(see also p. 22).
Marquez la découpe sur la
tablette (voir aussi p. 22).
Markieren Sie die Aussparung
auf die Platte (siehe auch S.
22).
460
200
130
300
X mm
centre
X mm

3_
Maak de uitsnede met behulp
van een decoupeerzaag.
Make the cut-out with a jig-
saw.
Faites la découpe avec une scie
sauteuse.
Machen Sie den Ausschnitt mit
einer Stichsäge.
4_
Duidt met potlood en waterpas
de gewenste hoogte Y van de
wastafel aan. (aangeraden: Y =
900 mm)
Mark with pencil and level
the prefered height Y of the
washbasin. (recommended: Y =
900 mm)
Marquez avec un crayon et avec
un niveau la hauteur souhaitée
Y du lavabo. (recommandé : Y =
900 mm)
Markieren Sie mit einem Blei-
stift und mithilfe der Wasser-
waage die gewünschte Höhe Y
des Waschtisch. (Empfohlener
Wert: Y = 900 mm)
Y mm
Y mm

5_
Selecteer uit de hier getoonde
opstellingen degene die het
best aansluit bij uw opstelling.
Duidt met potlood en waterpas
de posities van de beugels aan.
Select from the configurations
shown here, the one that best
suits your setup. Indicate with
pencil and level the positions
of the supports.
Choisissez parmi les configu-
rations indiquées ici, celui qui
correspond le mieux à votre
configuration. Indiquez avec
crayon et niveau les positions
des supports.
Wählen Sie aus den hier ge-
zeigten Konfigurationen, die
am besten Ihrem Setup passt.
Markieren Sie mit einem Blei-
stift und mithilfe der Was-
serwaage die Positionen der
Unterstutzungen.
X-line
X-line
X-line
X-lineX-line
Y-line
Y-line
Y-line
Y-line
250250
700
450250
400
250450
400
250 250250

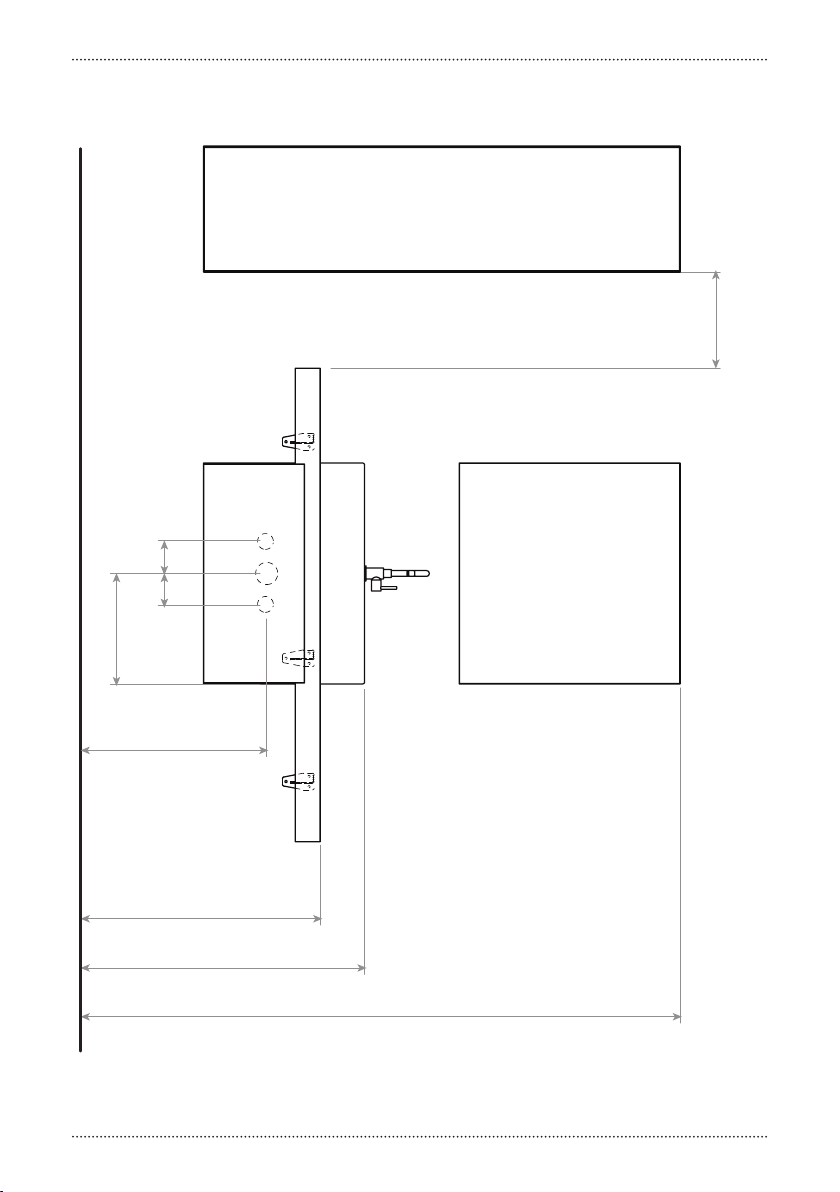

6_
Duidt met potlood voor elke
beugel de plaatsen aan waar u
gaten moet boren. Het is aan-
geraden de gegeven afmetin-
gen na te meten.
Mark with pencil for every sup-
port the spots to drill holes. It
is recommended to verify the
given dimensions.
Marquez avec un crayon les
endroits de perçage des trous
pour chaque support. Il est re-
commandé de mesurer encore
les dimensions indiquées.
Markieren Sie mit einem Blei-
stift für jede Unterstützung die
Stellen, an denen Löcher ge-
bohrt werden müssen. Es wird
empfohlen, die angegebenen
Abmessungen nachzumessen.
7_
Duidt ook de te boren gaten
voor wastafel, ladekast, spiegel
en kolomkast aan op basis van
de respectievelijke handleidin-
gen.
Also indicate the holes to drill
for washbasin, dresser, mirror
and column cabinet based on
their respective manuals.
Indiquez aussi les trous à
percer pour lavabo, commode,
miroir et colonne basée sur
leurs manuels respectifs.
Zeigen Sie auch die zu bohren
Löchern an für Waschbecken,
Kommode, Spiegel und Hoch-
schrank auf ihren jeweiligen
Handbüchern basiert.
Y-line
33 mm
249 mm
176 mm

8_
Boor de gaten voor de beugels
(ø 10 mm).
Drill the holes for the supports
(ø 10 mm).
Percez les trous pour les sup-
ports (ø 10 mm).
Bohren Sie die Löcher für die
Unterstutzungen (ø 10 mm).

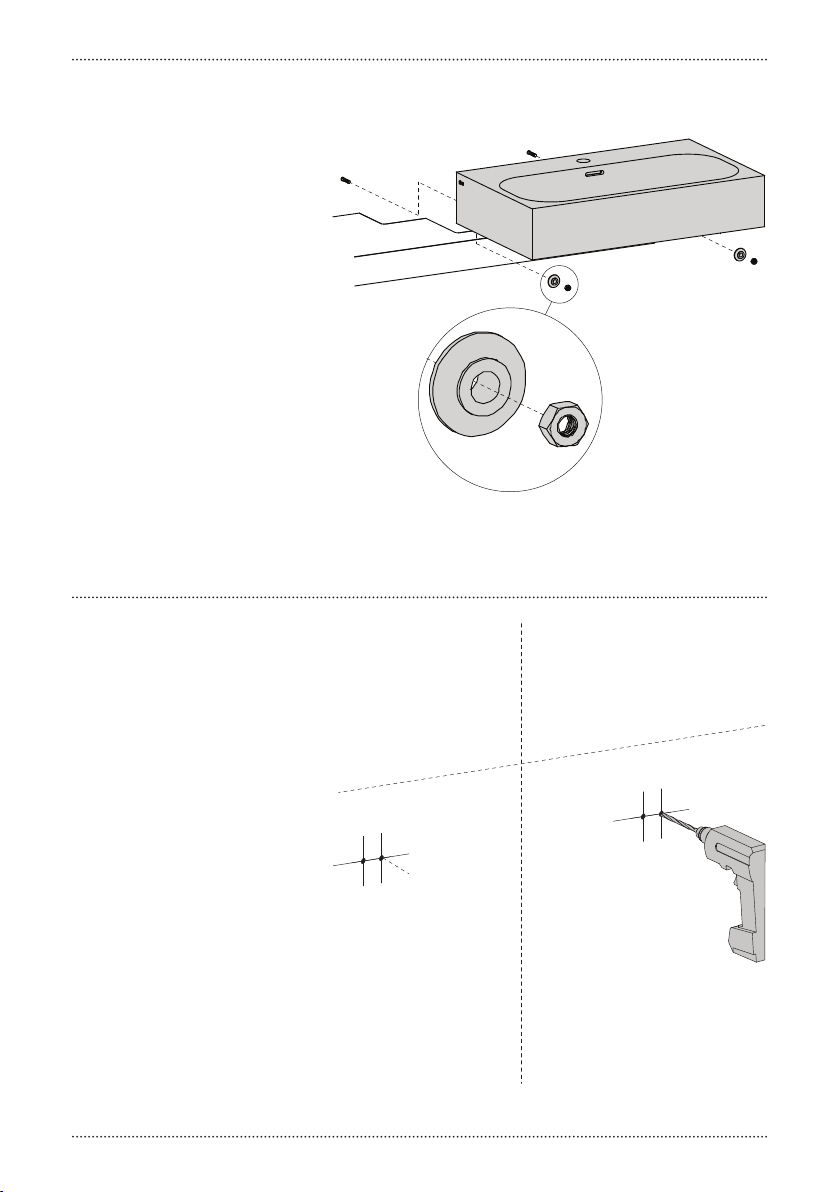

9_
Boor ook de gaten voor de
wastafel, ladekast, spiegel en
kolomkast. Let erop de juiste
diameter boor te gebruiken.
Also drill the holes for the
washbasin, dresser, mirror and
column cabinet. Make sure you
use the right drill diameter.
Fixez le robinet (non inclus) sur
le lavabo et raccordez le à la
conduite d’eau.
Bohren Sie auch die Löcher für
das Waschbecken, Kommode,
Spiegel und Hochschrank. Ach-
ten Sie darauf, den richtigen
Bohrdurchmesser.
ø 10 mm

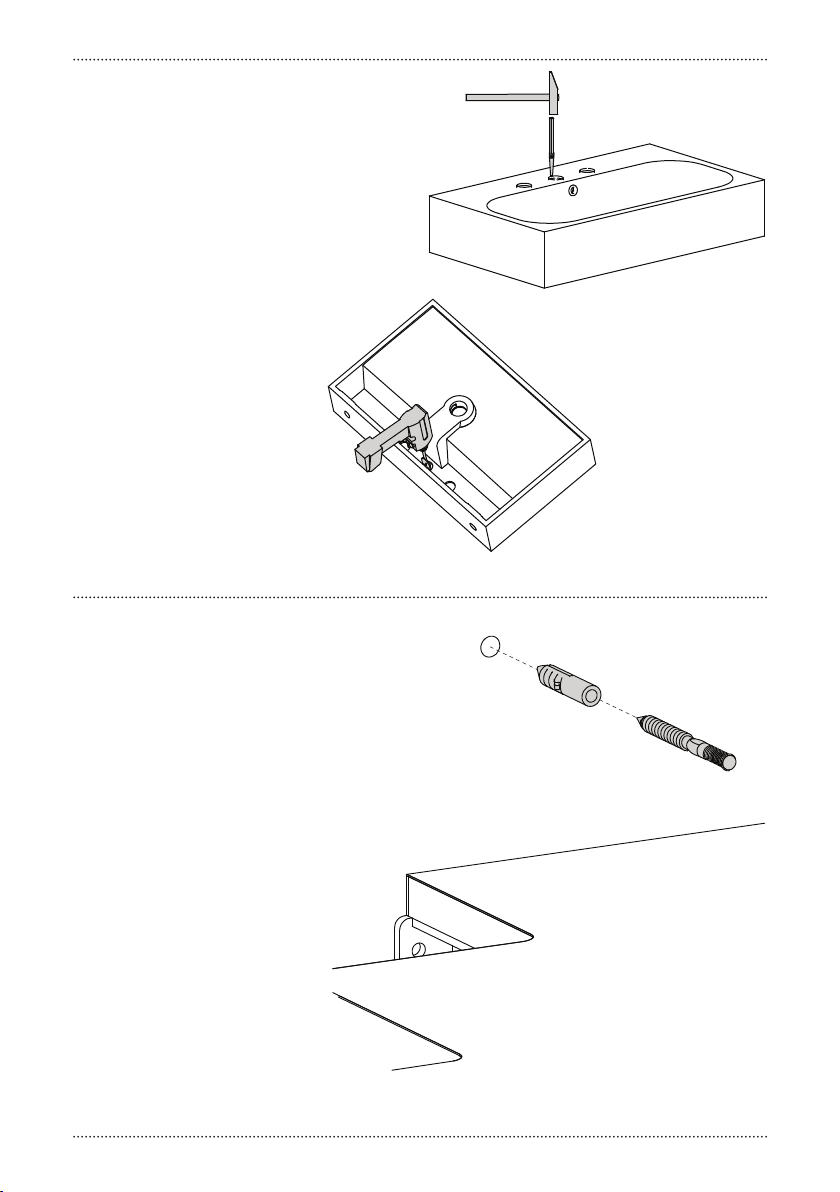

10_
Steek de pluggen in de gaten
en bevestig de beugels met de
schroeven.
Insert the dowels in the holes
and mount the supports with
the screws.
Enfoncez les chevilles dans les
trous et fixez les supports avec
les vis.
Bringen Sie die Dübel in die
Löchern und befestigen Sie
die Unterstutzungen mit den
Schrauben.
11_
Bevestig de planchet op de
beugels met de schroeven.
Mount the shelf on the sup-
ports with the screws.
Fixez la tablette sur les sup-
ports avec les vis.
Befestigen Sie die Platte an
die Unterstutzungen mit die
Schrauben.
3x
9x

12_
Maak desgewenst kraangaten
in de wastafel open volgens de
bijgevoegde handleiding.
If desired open tap holes in
the washbasin according to its
installation instructions.
Si nécessaire, percez les trous
de robinets en fonction des
instructions d’installation.
Auf Wunsch offen Hahnlöcher
in das Waschtisch nach ihrer
Montageanweisungen.
13_
Steek de pluggen voor de was-
tafel in de gaten en schroef de
stokschroeven in de pluggen.
Insert the dowels for the
washbasin in the holes and
screw the dowel screws in the
dowels.
Enfoncez les chevilles du lavabo
dans les trous et vissez les gou-
jons dans les chevilles.
Bringen Sie die Dübel für die
Waschtisch in den Löchern an
und schrauben Sie die Stock-
schrauben in die Dübel.
2x

14_
Plaats de wastafel op de stok-
schroeven en bevestig met de
kraagringen en moeren.
Place the washbasin on the
dowel screws and fix with the
collar washers and nuts.
Placez le lavabo sur les goujons
et fixez avec les rondelles à
collerette et les écrous.
Bringen Sie das Waschbecken
auf den Stockschrauben an und
befestigen Sie es mit Unterleg-
schieben und Spannmuttern.
2x
15_
Boor de gaten voor de beugels
voor de ladekast (ø 10 mm).
Drill the holes for the supports
for the dresser (ø 10 mm).
Percez les trous pour les sup-
ports de la commode (ø 10
mm).
Bohren Sie die Löcher für die
Unterstutzungen für die Kom-
mode (ø 10 mm).
ø 10 mm

17_
Haal de lade uit de ladekast
door ze naar voor en omhoog
te trekken.
Remove the drawer by pulling
it forward and upward.
Enlevez le tiroir de la commode
en le tirant et en le relevant.
Nehmen Sie die Schublade aus
der Kommode, indem Sie diese
heraus und dann nach oben
ziehen.
16_
Steek de pluggen voor de lade-
kast in de gaten en schroef de
schroefduimen in de pluggen.
Insert the dowels for the
dresser in the holes and screw
the hook screws in the dowels.
Enfoncez les chevilles de la
commode dans les trous et
vissez les vis à crochet dans les
chevilles.
Bringen Sie die Dübel für die
Kommode in den Löchern
an und schrauben Sie die
Schraubhaken in die Dübel.

18_
Plaats de bevestigingsbeugels
van de ladekast over de beves-
tigingsplaten.
Place the mounting brackets of
the dresser over the mounting
plates.
Placez les supports de fixation
de la commode sur les plaques
de montage.
Setzen Sie die Befestigungsbü-
geln von der Kommode über
die Montageplatten.
19_
Stel de positie van de ladekast
bij. Met bout A regelt men de
hoogte van de ladekast, met
bout B de afstand tot de muur.
Adjust the position of the
dresser. With bolt A you regu-
late the heigth of the dresser,
with bolt B you adjust the
distance to the wall.
Ajustez la position de la com-
mode. Avec le boulon A régler
la hauteur de la commode,
avec boulon B régler la dis-
tance au mur.
Stellen Sie die Position der
Kommode ein . Mit Bolz A re-
geln Sie die Höhe der Kommo-
de, mit Bolz B regeln Sie den
Abstand zur Wand.
A
B

21_
Bevestig de sifon (niet inbegre-
pen) aan de afvoer en aan de
afvoerleiding.
Attach the trap (not included)
to the drain and to the waste
pipe.
Fixez le siphon (non inclus) à la
bonde et à la décharge d’eau.
Befestigen Sie den Siphon
(nicht im Lieferumfang ent-
halten) am Ablauf und an der
Abflussleitung.
20_
Bevestig de afvoer (niet inbe-
grepen) in de wastafel.
Mount the drain (not included)
in the washbasin.
Fixez la bonde (non inclus)
dans le lavabo.
Befestigen Sie den Ablauf (nicht
im Lieferumfang enthalten) am
Waschbecken.

22_
Bevestig de kraan (niet inbe-
grepen) op de wastafel en sluit
deze aan op de waterleiding.
Mount the tap (not included)
on the washbasin and connect
it to the water supply.
Fixez le robinet (non inclus) sur
le lavabo et raccordez le à la
conduite d’eau.
Befestigen Sie die Waschti-
scharmatur (nicht im Lieferum-
fang enthalten) am Waschbe-
cken und schließen Sie diese
an der Wasserleitung an.
23_
Plaats de lade terug in de
ladekast.
Place the drawer back in the
dresser.
Remettez le tiroir dans la com-
mode.
Setzen Sie die Schublade wie-
der in der Kommode ein.

25_
Verwijder de beschermfolie
van de tape op de bevesti-
gingsframes en druk de frames
stevig op de spiegel op de
aangeduide plekken.
Remove the protective foil from
the tape on the mounting-
frames and press the frames
firmly on the indicated places
on the mirror.
Enlevez le film protecteur de
la bande sur les montants et
pressez les montants ferme-
ment sur l’endroit indiqué sur
le miroir.
Entfernen Sie die schützende
Folie vom Klebeband auf den
Framen und betätigen Sie die
Framen fest auf dem angege-
bene Platz auf dem Spiegel.
24_
Ontvet de achterzijde van de
spiegel met een speciaal ont-
vettingsmiddel, zoals reini-
gingsalcool.
Degrease the back of the mir-
ror with a special degreas-
ing agent, such as cleansing
alcohol.
Dégraissez le dos du miroir
avec un agent de dégraissage
spécial, tel que l’alcool de
nettoyage.
Entfetten Sie die Rückseite des
Spiegels mit einem speziellen
Entfettungsmittel, wie reini-
genspiritus.
