Cole Parmer TR-200 Series User manual

Cole-Parmer®
TR-200 Series
Rotator Drive Unit
Instruction Manual
101005(S) Version 1.6

English

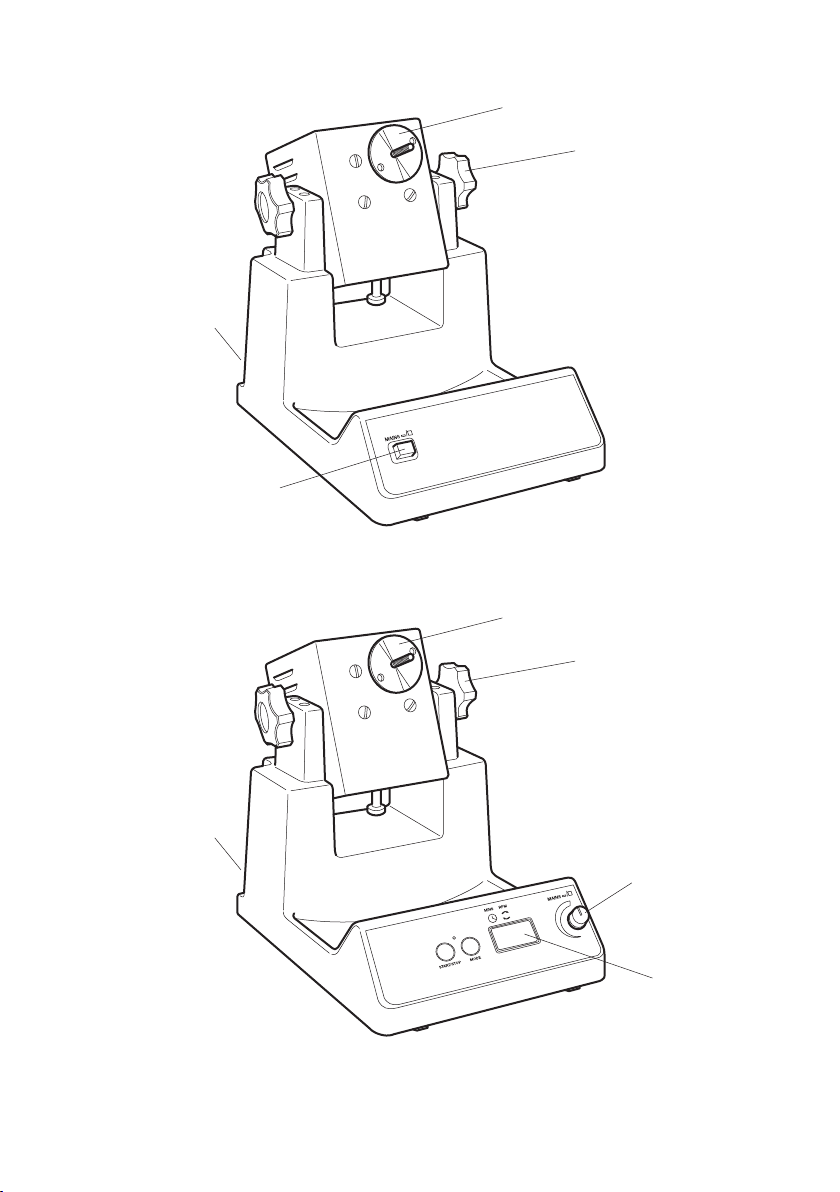

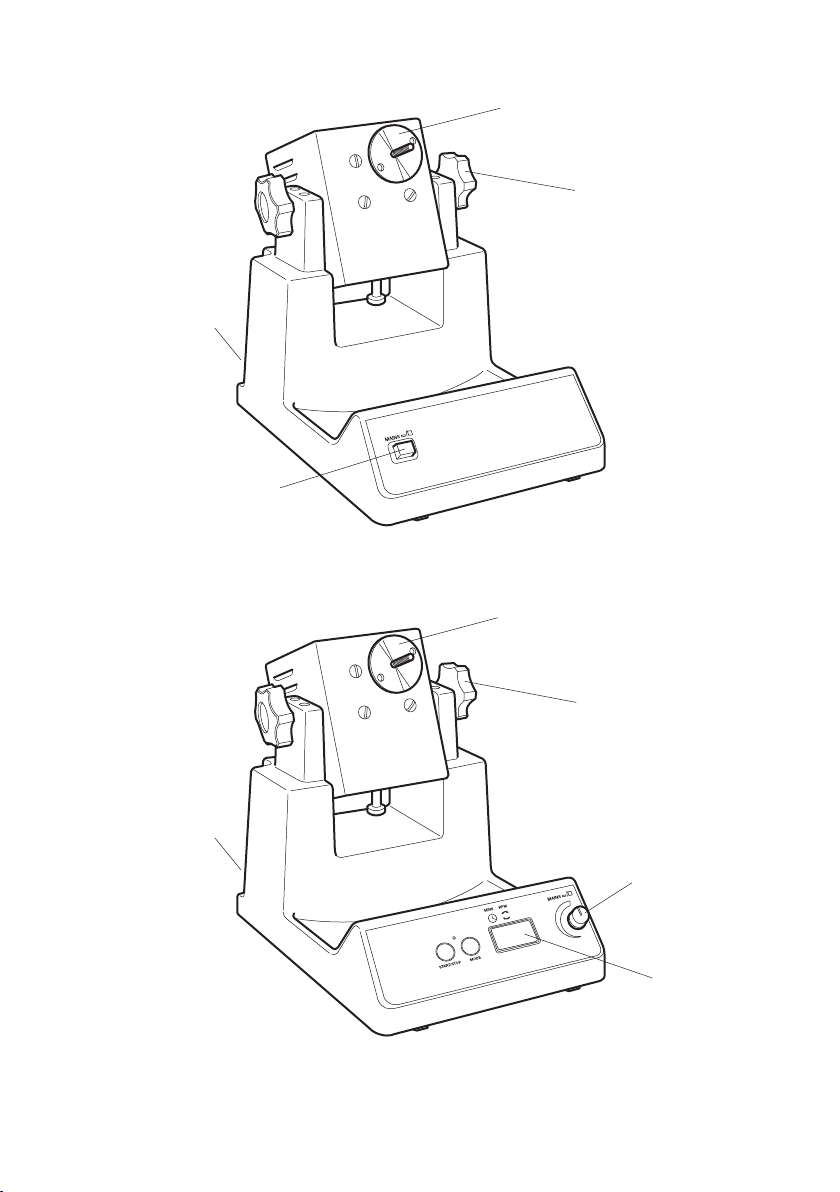

Figure 1: TR-200 Fixed Speed model
Figure 2: TR-200D Variable Speed model
IEC mains inlet socket
(at rear)
Mains on/off switch
Tube holder spindle
Tilt adjustment wheel
IEC mains inlet socket
(at rear)
Tube holder spindle
Tilt adjustment wheel
Mains on/off and
control knob
LED display

Thank you for purchasing this Cole-Parmer
product. To get the best performance from
the equipment, and for your personal safety,
please read these instructions carefully
before use.
This equipment is designed to operate under the
following conditions:-
❖For indoor use only
❖Use in a well ventilated area
❖Ambient temperature range +4°C to +60°C
❖Altitude to 2000m
❖Relative humidity not exceeding 80%
❖Mains supply fluctuations not exceeding 10%
❖Overvoltage category II IEC60364-4-443
❖Pollution degree 2 IEC664
If the equipment is not used in the manner
described in this manual and with accessories
other than those recommended by the
manufacturer, the protection provided may be
impaired.
Electrical installation
THIS EQUIPMENT MUST BE EARTHED
Before connection please ensure that the
line supply corresponds to that stated on the
rating label.
Power requirements:
Model Wattage
TR-200 50W
TR-200D 50W
There is an IEC socket at the rear of the
instrument for connection to the mains supply,
(see figure 1). The unit is supplied with two mains
leads fitted with IEC plugs for connection to the
instrument. One has a U.K. 3 pin plug and the
other has a 2 pin “Shuko” plug for connection to
the mains. Choose the lead appropriate for your
electrical installation and discard the other.
Should neither lead be suitable, take the lead
with the U.K. plug and replace the plug with a
suitable alternative.
THIS OPERATION SHOULD ONLY BE
UNDERTAKEN BY A QUALIFIED ELECTRICIAN
1
Should the mains lead require replacement a
cable of 1mm2of harmonised code H05W-F
connected to an IEC 320 plug should be used.
IF IN DOUBT CONSULT A QUALIFIED
ELECTRICIAN
The mains lead should be connected to the
instrument BEFORE connection to the mains
supply.
General description
The TR-200 and TR-200D Rotators comprise of a
motor
unit fitted to a stable base with a swivel facility to
tilt the angle of the unit from a vertical to a
horizontal position. The rotator can be locked at
any angle by a side hand wheel.
TR-200: Rotates at a fixed speed of 20rpm
TR-200D: Speed of rotation is variable between 2
and
40rpm, an adjustable digital timer automatically
stops rotation after the set time (1 to 9999
minutes, 1 second to 90 minutes or 1 minute to
9 hours).
There are three types of tube holder available
giving end-over-end mixing.
These should be ordered separately:
SB3/1: Holds up to 46 x 1.5ml microcentrifuge
tubes.
SB3/2: Holds up to 20 x test-tubes or blood
tubes with a diameter from 9mm to 20mm.
SB3/3: Holds up to 12 x 50ml centrifuge tubes.
If more capacity is required an adapter (SB3/
DUAL) is available, this allows 2 of the above
tube holders to be used simultaneously.
There are three racks designed for gentle
rotational mixing of culture tubes.
These should be ordered separately:
SB3/4: Holds up to 63 x 12mm diameter tubes.
SB3/5: Holds up to 63 x 16mm diameter tubes.
SB3/6: Holds up to 30 x 26mm diameter tubes.

2
Safety Advice Before Use
❖The unit should be carried using both hands
with fingers under each side frame.
❖DO NOT position the product so that it is
difficult to access the ON/OFF switch.
❖DO NOT position the product so that it is
difficult to disconnect it from the mains supply
using the mains plug.
❖The mains outlet socket used should be
located close to the equipment and readily
identifiable and accessible to users.
❖In the case of power interruption, a fault or
mechanical failure, the unit will continue to
operate on removal of fault.
❖NEVER move or carry the unit with containers
on the top or while still connected to the
power supply.
❖NEVER stop the rotation by hand and
ALWAYS ensure that the rotator disc is evenly
balanced with tubes.
❖Mechanical energy can lead to breakage of
glass vessels. Use with care.
❖ALWAYS ensure there is sufficient free space
around the rotator so that it does not come
into contact with anything during use.
❖DO NOT mix combustible liquids or use the
equipment in hazardous atmospheres.
Operation (see fig 1 & 2)
Unpack the rotator and the accessory tube
holder(s). Assemble the apparatus on a firm level
surface ensuring there is sufficient room for the
disc to rotate.
N.B. Keep these instructions in a safe place.
Using the angle adjust (TR-200 &TR-200D)
Loosen the right hand side adjustment wheel by
turning it anticlockwise. Using the edge of the
main body of the rotator as a guide, position the
holder by lining up the desired angle marker

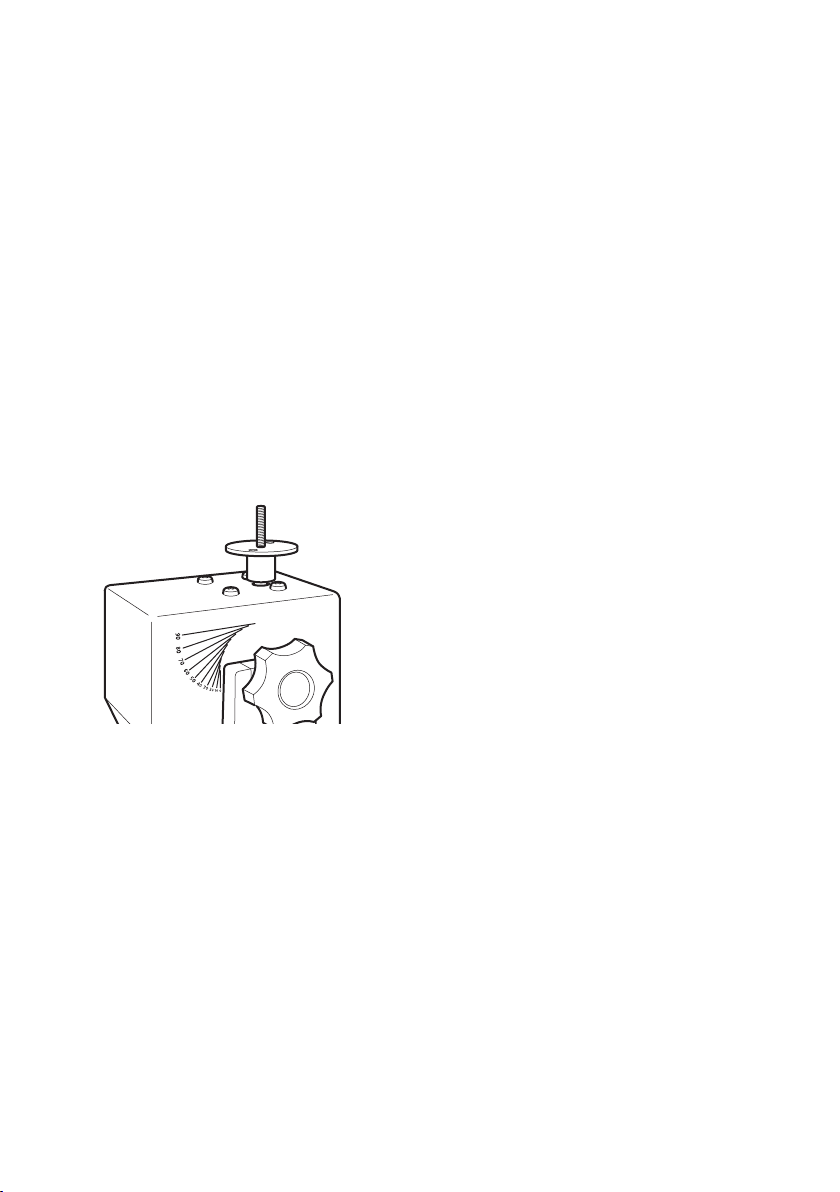

parallel to the edge (see fig 3). Tighten the
adjustment wheel clockwise to set the required
angle.
TR-200 Fixed speed version
Load the tube holder ensuring it is evenly
balanced.
Switch the unit ON using the mains On/Off switch
(see fig 1). The unit will rotate at a fixed speed of
20rpm. Once mixing is complete switch the unit
OFF using the same switch and unload the tubes.
TR-200D Variable speed version
Load the tube holder ensuring it is evenly
balanced.
Switch the unit ON by pressing the control knob
in (see fig 2). The red display will show present set
speed (red dot in the display shows RPM is
selected). This can be adjusted by turning the
control knob. Once the correct speed is displayed
press the start / stop button to begin rotating.
Rotation can be halted at any time by pressing the
start / stop button.
Using the timer (TR-200D only)
In order to use the timer, halt rotation and press
the mode button. The red dot on the display
moves over to TIME. Select the desired count
down time using the control knob. When the
display shows the correct time in minutes, press
the start / stop button to begin rotation.
During operation, rotation can be paused at any
time by pressing the start / stop button. If this
button is pressed again, rotation will start again
and the timer will continue to count down. When
the timer reaches zero, rotation will be
automatically halted and an audible alert will
sound. The display settings will revert back to the
last values saved in the memory (see saving speed
/ time values section below).
To disable the timer and revert to continuous
rotation, select - - - in the display in timer
mode.
To switch the Rotator OFF completely, press the
control knob in.
Saving speed / time values
In order to save a commonly used speed / time
value, switch the unit ON by pressing the control
knob in (see fig 2) and select both a speed value
(2 to 40rpm) and a time value (either 1 to 999

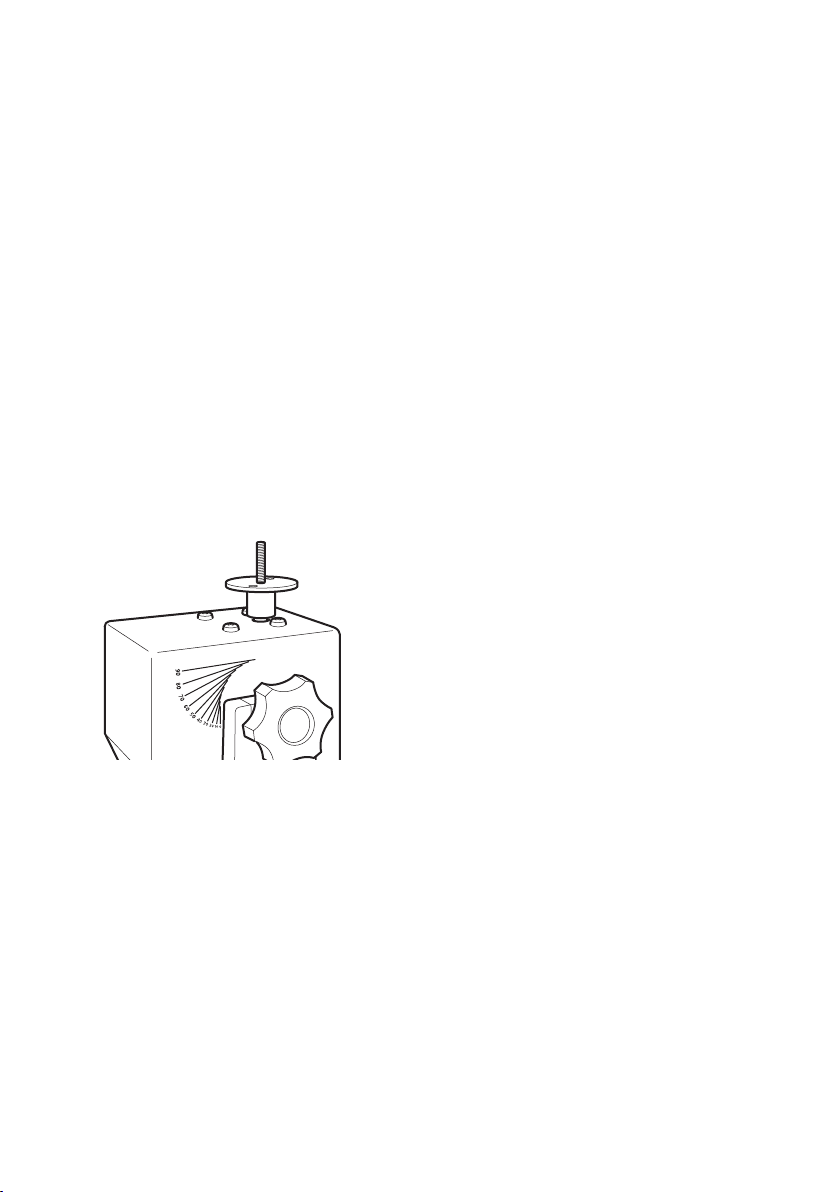

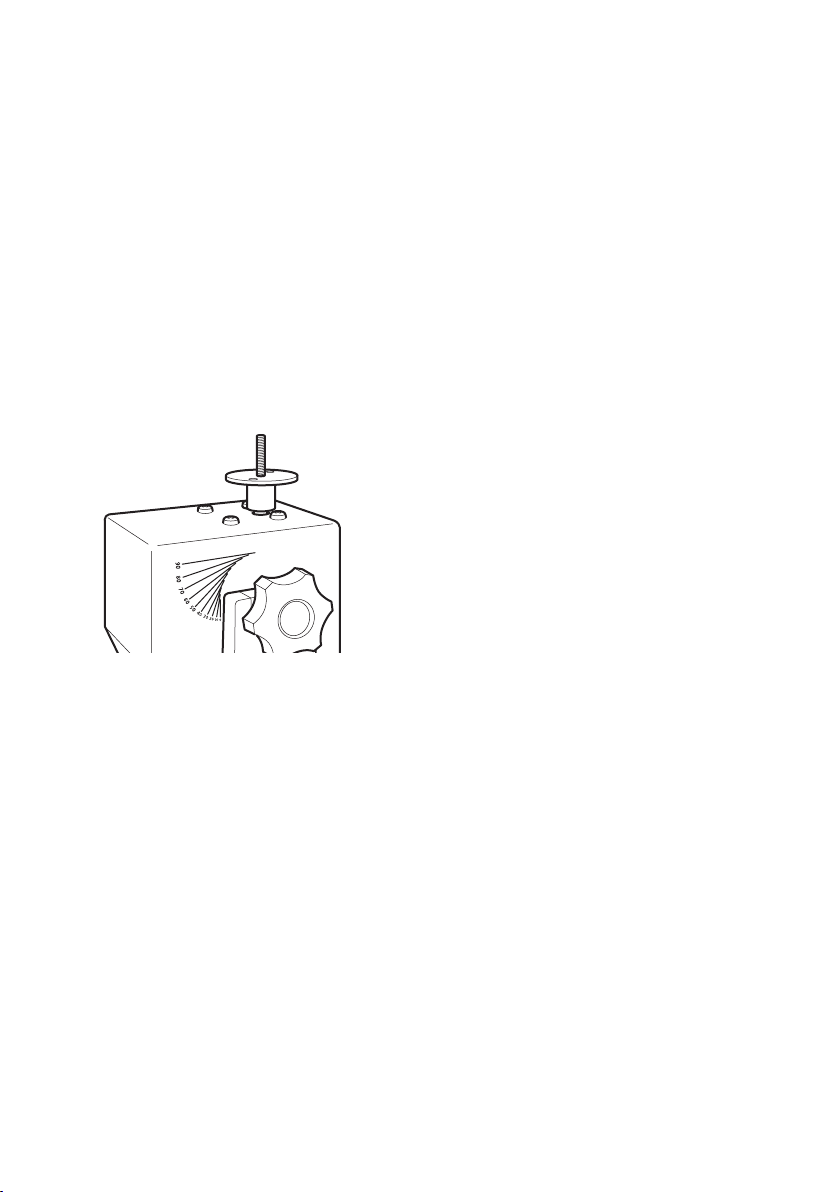

Figure 3

3
minutes, 1 second to 90 minutes or 1 minute to 9
hours) to 999 minutes)., or continuous - - -) using
the instruction given above. Then switch the unit
OFF by pressing in the control knob. Wait 5
seconds and switch the unit back ON by pressing
the control knob in. The inputted values are now
saved in the memory. They can be altered at any
time by following the same procedure.
Changing the timer unit
The unit timer is defaulted to minutes only (1
to 9999 minutes). To change to minutes and
hours (1 minute to 9 hours, H is displayed in the
left digit of the timer display), or to change to
seconds and minutes (1 second to 90 minutes)
turn the unit off using the control knob then
switch the mains power off at the plug. Hold
down both the start/stop button and the mode
button whilst simultaneously switching the mains
power back on. The display will temporarily
show 88:88 then OFF. Using the control knob
turn the unit on, the display will show nn:ss for
minutes and seconds, H:nn for hours and
minutes and nn for minutes, turn the control
knob to select the desired timer unit and turn
the unit off by the control knob, OFF will be
displayed. When the unit is next used the timer
will have been altered to the set unit.
Technical specification
TR-200 TR-200D
Speed Fixed - 20 rpm Variable - 2 to 40 rpm
Speed display None Digital
Timer No Yes – up to 999mins
Dimensions (w x d x h) 200 x 270 x 240 mm 200 x 270 x 240 mm
Weight 3.2 Kg 3.2 Kg
Electrical supply 230V / 50Hz, 50W 230V / 50Hz, 50W
Maintenance & servicing
WARNING: Ensure the unit is disconnected
from the mains electricity supply before
attempting maintenance or servicing.
Periodically clean the instrument using a damp
cloth and mild detergent solution. Do not use
harsh or abrasive cleaning agents.
Any repairs or replacement of parts MUST be
undertaken by suitably qualified personnel.
For a comprehensive list of parts required by
service engineers conducting internal repairs and
a service manual, please contact the Technical
Service Department of Antylia Scientific quoting
both the model and serial number.
Only spare parts supplied or specified by Antylia
Scientific or its agents should be used. Fitting of
non-approved parts may affect the performance
and safety features designed into the instrument.
If in any doubt, please contact the Technical
Service Department of Antylia Scientific or the
point of sale.
Antylia Scientific Ltd.
Beacon Road,
Stone, Staffordshire,
ST15 0SA, United Kingdom
Tel: [phone]
Email: [email protected]
Web: www.coleparmer.com

4
Français
Figure 1: Agitateur rotatif à vitesse constante
Figure 2: Agitateur rotatif à vitesse variable
Prise secteur IEC
(à l’arrière)
Marche / arrêt secteur
Arbre porte-tube
Volant de réglage
de basculement
Prise secteur IEC
(à l’arrière)
Arbre porte-tube
Volant de réglage
de basculement
Marche / arrêt
secteur et molette
de commande
Afficheur à DEL

5
Merci d’acheter ce produit de Cole-Parmer.
Pour obtenir le bon fonctionnement de
l’équipement, et pour votre sécurité, lire
avec attention les instructions ci-dessous
avant l’utilisation.
Le matériel Cole-Parmer est conçu pour
fonctionner dans les conditions suivantes.
❖Pour l’usage en intérieur seulement
❖Utilisation dans une pièce bien aérée
❖Température ambiante +4°C à +60°C
❖Altitude inférieure à 2000m
❖Humidité relative n’excédant pas 80%
❖Fluctuations de l’alimentation électrique
n’excédant pas 10% de la valeur nominale
❖Catégorie II IEC60364-4-443 de surtension
❖Degré 2 IEC664 de pollution
Si l’équipement n’est pas utilisé de la façon
décrite dans ce manuel les différentes fonctions
de l’appareil peuvent être altérées.
Installation électrique
CET ÉQUIPEMENT DOIT ÊTRE RELIE À
LA TERRE
Avant le raccordement, s’assurer que
l’alimentation électrique convient. Cet
appareil exige une alimentation 230V, 50Hz,
monophasé. La puissance est de 50W.
Une embase CEE est située à l’arrière de
l’instrument pour le raccordement à
l’alimentation électrique, (voir le schéma 1).
L’instrument est fourni avec deux câbles secteur
équipés d’une prises CEE pour le raccordement à
l’instrument. Sur un, se trouve une prise aux
normes anglaises et sur l’autre une prise de
européen 2P+T. Choisir le câble approprié pour
votre installation électrique et jeter l’autre.
Si ni l’un ni l’autre ne conviennent, vous devrez
alors obtenir le bon câble localement. Si ce n’est
pas possible, prendre celui avec la prise anglaise,
la couper et la remplacer par celle
correspondante au pays d’utilisation. Voir la
feuille d’instruction incluse pour le montage de
cette prise.
Si l’état du câble secteur exige son remplacement
un câble de 1mm2norme H05W-F relié à une
prise CEE 320 devra être employé.
N.B. Le câble anglais est protégé par un fusible
10A monté dans la prise.
Le câble doit être relié à l’instrument AVANT le
raccordement à l’alimentation électrique.
EN CAS DE DOUTE CONSULTER UN
ÉLECTRICIEN QUALIFIÉ
Description générale
Les agitateurs rotatifs TR-200 et TR-200D se
composent
d’un moteur monté sur une embase stable
équipé d’un dispositif de pivot pour basculer
l’angle de l’appareil, de la verticale à
l’horizontale. L’agitateur rotatif peut être
verrouillé dans n’importe quel angle à l’aide d’un
volant sur le côté.
TR-200: Tourne à vitesse constante de 20 tours/
min
TR-200D: La vitesse de rotation est variable entre
2 et
40 tours/min t d'un minuteur numérique
réglable qui arrête automatiquement la rotation
après le temps programmé (de 1 à 9999 minutes,
1 seconde à 90 minutes ou 1 minute à 9 heures).
Il existe trois types de porte-tubes disponibles,
donnant un mélange à retournement vertical.
Ces accessoires devront être commandés
séparément:
SB3/1: Contient jusqu’à 46 tubes
micro-centrifuges de 1,5ml
SB3/2: Contient jusqu’à 20 tubes à essais ou
tubes sanguins d’un diamètre de 9mm à 20mm
SB3/3: Contient jusqu’à 12 tubes centrifuges de
50ml
Il existe trois types de râteliers conçus pour le
mélange rotatif doux des tubes de culture.
Ces accessoires devront être commandés
séparément:
SB3/4: Contient jusqu’à 63 tubes de diamètre
12mm
SB3/5: Contient jusqu’à 63 tubes de diamètre
16mm
SB3/6: Contient jusqu’à 30 tubes de diamètre
26mm
Conseil de sécurité avant utilisation
❖L’appareil devra être transporté à deux mains,
les doigts placés sous chaque longeron latéral.
❖Ne pas arrêter la rotation à la main
❖En cas de coupure secteur, de panne ou de

6
défaillance mécanique, l’appareil continuera
de fonctionner une fois la panne résolue.
❖Ne jamais déplacer ou transporter l’appareil
lorsqu’il est en service ou connecté sur
l’alimentation électrique secteur.
❖Veiller à ce que le disque de l’agitateur rotatif
soit bien équilibré par les tubes.
❖L’énergie mécanique peut conduire au bris des
récipients en verre. Agir avec prudence.
❖Veiller à ce qu’il y ait assez d’espace libre
autour de l’agitateur rotatif de façon à ce qu’il
ne vienne pas en contact avec quoi que ce
soit lorsqu’il est en service.
Fonctionnement (voir fig. 1 et 2)
Déballer l'agitateur et la (les) pince(s) à
éprouvette correspondante(s). Assembler
l'appareil sur une surface dure et plane en
s'assurant qu'il y a assez de place pour permettre
la rotation du disque..
N.B. Conserver ces instructions en lieu sûr.
Utiliser le système de réglage d'angle
(TR-200 &TR-200D)
Desserrer le volant de réglage latéral droit en
tournant dans le sens inverse des aiguilles d'une
montre. En utilisant le bord de la partie principale
de l'agitateur comme guide, positionner la pince
en alignant la marque de l'angle voulu
parallèlement au bord (voir fig. 3). Serrer le volant
de réglage dans le sens des aiguilles d'une
montre pour bloquer à l'angle voulu.
TR-200 Version vitesse constante
Charger la pince à éprouvette de manière à ce
qu'elle soit bien équilibrée.
Allumer l'unité à l'aide du commutateur On/Off
(Marche / Arrêt) (voir fig. 1). L'unité tourne à une
vitesse constante de 20 tours par minute. Une
fois que le mélange est terminé, éteindre l'unité à
l'aide du même commutateur et décharger les
éprouvettes.
Mettre l’appareil sous tension à l’aide de
l’interrupteur secteur Marche / Arrêt (voir fig. 1).
L’appareil va tourner à une vitesse constante de
20 tours/min. Une fois le mélange terminé, mettre
l’appareil hors tension à l’aide du même
interrupteur, et décharger les tubes.
TR-200D Version vitesse variable
Charger la pince à éprouvette de manière à ce
qu'elle soit bien équilibrée.
Mettre l’appareil sous tension en appuyant sur la
molette de commande (voir fig. 2). L’afficheur
rouge va indiquer la vitesse réglée actuelle (le
point rouge de l’afficheur montre que la vitesse
de rotation, RPM, est sélectionnée). Cette vitesse
peut être ajustée en tournant la molette de
commande. Une fois la vitesse correcte affichée,
appuyer sur le bouton départ/arrêt pour démarrer
la rotation. La rotation peut être suspendue à tout
moment en appuyant sur le bouton départ / arrêt.
Utilisation du minuteur (TR-200D
uniquement)
Pour pouvoir utiliser le minuteur, suspendre la
rotation et appuyer sur le bouton de mode. Le
point rouge de l’afficheur passe à la sélection du
temps, TIME. Sélectionner le temps de compte à
rebours souhaité à l’aide de la molette de
commande. Lorsque l’afficheur montre le temps
voulu en minutes, appuyer sur le bouton départ/
arrêt pour démarrer la rotation.
En fonctionnement, la rotation peut être
suspendue à tout moment en appuyant sur le
bouton marche/arrêt. Si l'on appuie de nouveau
sur ce bouton, la rotation va reprendre et le
minuteur va continuer son décompte. Lorsque le
minuteur atteint zéro, la rotation est
automatiquement suspendue et une alerte sonore
retentit. Les réglages d'affichage reviennent aux
dernières valeurs sauvegardées en mémoire (voir
la section Sauvegarde des valeurs de vitesse /
durée ci-dessous).
Pour désactiver le minuteur et revenir à la
rotation continue, sélectionner - - - dans
l’afficheur en mode minuteur.
Pour arrêter complètement l’agitateur rotatif,
enfoncer la molette de commande.
Sauvegarde des valeurs de vitesse / durée
Figure 3

7
Pour pouvoir sauvegarder une valeur de vitesse /
durée couramment utilisée, allumer l'appareil en
appuyant sur le bouton de commande (voir fig.
2) puis en sélectionnant une valeur de vitesse (2 à
40 tours/min) et une valeur de durée (de 1 à 9999
minutes, 1 seconde à 90 minutes ou 1 minute à 9
heures, soit continue - - -) à l'aide des
instructions données ci-dessus. Puis éteindre
l'appareil en appuyant sur le bouton de
commande. Attendre 5 secondes et rallumer
l'appareil en appuyant sur le bouton de
commande. Les valeurs saisies sont maintenant
sauvegardées en mémoire. Elles pourront être
modifiées à tout moment en appliquant la même
procédure.
Changement d'unité du minuteur
Le minuteur est réglé par défaut en minutes (de
1 à 9999 minutes). Pour changer les minutes en
heures (de 1 minute à 9 heures) appuyez sur la
lettre H qui apparaît sur le coté gauche de
l'afficheur numérique. Pour passer en minutes et
en secondes (de 1 seconde à 90 minutes),
éteignez l'appareil à l'aide de la molette de
commande puis mettez l'appareil hors secteur en
débranchant la prise. Appuyez sur le bouton
marche/arrêt et le bouton de mode en les
maintenant enfoncés tout en rebranchant
simultanément l'appareil. L'afficheur indique
temporairement " 88.88 " puis "OFF". Allumez
l'appareil avec la molette de commande.
L'afficheur indique nn:ss pour les minutes et
secondes, H:nn pour les heures et minutes et nn
pour les minutes. Tournez la molette de
commande pour choisir l'unité du minuteur puis
éteignez l'appareil, " OFF " s'affiche. A la
prochaine utilisation de l'appareil, le minuteur
sera dans l'unité programmée.
Entretien et maintenance
ATTENTION ! Vérifier que l’appareil est
déconnecté de son alimentation électrique,
avant toute opération de maintenance ou
d’entretien.
Les surfaces de l’appareil et les accessoires
peuvent être nettoyés à l’aide d’un linge doux et
humide et un détergent approprié.
La lentille peut être démontée de son support
pour le nettoyage. Pour retirer la fenêtre de
protection du bloc chauffant, glisser le clip de
retenue avec de fine pinces et nettoyer avec un
chiffon très doux.
Pour une liste complète de pièces et un manuel
d’entretien technique, requis par des techniciens,
conduisant des réparations internes, entrer en
contact avec le service après vente technique de
Antylia Scientific en précisant le modèle et le
numéro de série.
Seules les pièces de rechange fournies ou
indiquées par Antylia Scientific ou ses revendeurs
doivent être employées. L’utilisation de pièces
non-approuvés peut affecter le fonctionnement et
la sécurité de l’instrument.
En cas de doute, contacter avec le service
technique de Antylia Scientific ou votre revendeur.
Antylia Scientific Ltd.
Bâtiment le Deltaparc Silic pars Nord 2
7 rue du Canal
BP 55437 Villepinte
95944 ROISSY Charles de Gaulle
France
Tél : [phone]
Fax : [phone]
Email : [email protected]
Web : www.stuart-equipment.fr
Caractéristiques techniques
TR-200 TR-200D
Vitesse Constante - 20 tours/min Variable - 2 à 40 tours/min
Affichage de vitesse Aucun Numérique
Minuteur Non Oui – jusqu’à 999 min
Dimensions (l x p x h) 200 x 270 x 240 mm 200 x 270 x 240 mm
Poids 3,2 kg 3,2 kg
Alimentation électrique 230V / 50Hz, 50W 230V / 50Hz, 50W

8
Italiano
Figura 1: Agitatore a velocità fissa
Figura 2: Agitatore a velocità variabile
Attacco
alimentazione
di rete IEC
(sul retro)
Interruttore di
accensione
Albero per disco
portaprovette
Rotellina regolazione
asse di rotazione
Attacco
alimentazione
di rete IEC
(sul retro)
Albero per disco
portaprovette
Rotellina regolazione
asse di rotazione
Manopola di
accensione e
regolazione
Display LED

9
Regno Unito e sostituire la spina con un tipo
adatto al caso. Vedere la scheda di istruzioni
inclusa che contiene consigli sulle modalità per
effettuare tale sostituzione.
Se occorre sostituire il cavo da rete, occorre
impiegare un cavo di sezione 1mm2di codice
H05W-F armonizzato connesso ad una spina CEI
320.
IN CASO DI DUBBIO CONSULTARE UN
ELETTRICISTA QUALIFICATO
Si deve connettere il cavo da rete allo strumento
PRIMA di eseguire la connessione
all’alimentazione da rete.
Descrizione dello strumento
Gli agitatori TR-200 e TR-200D sono costituiti da
un
motore elettrico fissato ad una base stabile e
sono dotati da una funzione che consente di
regolare a piacimento l'asse di rotazione dello
strumento dalla posizione verticale a quella
orizzontale. L'agitatore può essere bloccato in
qualsiasi angolazione dell'asse di rotazione
agendo sull'apposita rotellina posta a lato dello
strumento.
TR-200: A velocità fissa di 20 giri/min
TR-200D: A velocità di rotazione variabile da 2 a
40
giri/min; e di un timer digitale
regolabile che arresta automaticamente la
rotazione al termine del tempo impostato (da 1 a
9999 minuti, da 1 secondo a 90 minuti o da 1
minuto a 9 ore).
Sono disponibili tre tipologie di portaprovette, che
consentono di capovolgere le provette. I
portaprovette devono essere ordinati a parte:
SB3/1: Ospita fino a 46 microprovette da
centrifuga da 1,5 ml
SB3/2: Ospita fino a 20 provette tradizionali o per
ematologia dal diametro compreso fra 9 mm e 20
mm
SB3/3: Ospita fino a 12 provette da centrifuga da
50 ml
Sono disponibili tre rack che consentono di
ruotare le provette per colture a bassa velocità.
Vi ringraziamo per aver acquistato questo
apparecchio Cole-Parmer. Per ottenerne le
migliori prestazioni e per la vostra sicurezza,
vogliate leggere con cura queste istruzioni
prima di adoperarlo.
L’apparecchio è stato progettato per un
funzionamento nelle seguenti condizioni:
❖Da usarsi solo all’interno
❖Da usarsi in un’area ben ventilata
❖In un campo di variazione di temperatura da
+4°C a +60°C
❖Ad un’altitudine massima di 2000 metri
❖Con una umidità relativa non superiore a 80%
❖Con fluttuazioni dell’alimentazione da rete
non superiori a 10%
❖Categoria di sovratensione II CEI60364-4-443
❖Grado di contaminazione 2 CEI664
Se l’apparecchio non è usato come specificato nel
presente manuale, la protezione offerta
dall’apparecchio stesso può essere ridotta.
Installazione elettrica
QUESTO APPARECCHIO DEVE ESSERE
MESSO A TERRA
Prima di connetterlo, assicurarsi che
l’alimentazione di linea corrisponda a quella
indicata sulla targhetta con i dati
caratteristici dell’apparecchio. Questo
modello richiede un’alimentazione nominale
monofase di 220 - 240V, 50 Hz, in c.a.
Requisiti di energia
Modelli Potenza nominale
TR-200 50W
TR-200D 50W
Al retro dello strumento esiste una presa CEI di
connessione all’alimentazione da rete. L’unità
viene fornita con due cavi d’alimentazione dotati
di spine CEI per connessione allo strumento. Un
cavo ha una spina con terra standard del Regno
Unito, e l’altro ha una spina “Shuko” a due
piedini soli per connessione a rete. Scegliere il
cavo adatto all’installazione elettrica del posto e
gettar via l’altro. In caso nessuno dei due cavi sia
adatto, prendere il cavo con la spina standard del

10
I rack devono essere ordinati a parte:
SB3/4: Ospita fino a 63 provette dal diametro di
12 mm
SB3/5: Ospita fino a 63 provette dal diametro di
16 mm
SB3/6: Ospita fino a 30 provette dal diametro di
26 mm
Norme di sicurezza da osservare prima
dell'uso
❖L'apparecchio deve essere trasportato con
entrambe le mani e le dita sotto i due supporti
laterali.
❖Non arrestare la rotazione con le mani.
❖In caso di caduta di corrente,
malfunzionamento o guasto meccanico,
l'apparecchio continuerà a funzionare una
volta eliminata la causa del guasto.
❖Non sollevare o movimentare l'apparecchio
quando è in funzione o è collegato
all'alimentazione elettrica.
❖Verificare che le provette siano inserite nel
disco rotante in modo uniforme.
❖L'energia meccanica esercitata dallo strumento
può provocare la rottura delle provette in
vetro. Prestare la massima attenzione durante
l'utilizzo dello strumento.
❖Verificare che ci sia spazio sufficiente intorno
all'agitatore onde evitarne il contatto con altri
oggetti durante l'uso.
Uso dello strumento
(vedi le fig.1 & 2)
Disimballare l'agitatore e il (o i) portaprovette.
Assemblare l'apparecchio su di una superficie
piana e stabile, assicurandosi che vi sia spazio
sufficiente per consentire la rotazione del disco.
N.B. Conservare le istruzioni in un luogo
sicuro.
Utilizzo del dispositivo di regolazione
angolare (TR-200 e TR-200D)
Allentare la rotella di regolazione destra
ruotandola in senso antiorario. Utilizzando il
bordo del corpo dell'agitatore come guida,
posizionare il portaprovette allineando la guida
relativa all'angolo desiderato con il bordo (v. fig.3)
Stringere la rotella ruotandola in senso orario per
ottenere l'angolazione desiderata.
TR-200 Modello a velocità fissa
Caricare il portaprovette, verificando che le
provette siano bilanciate in modo uniforme.
Accendere lo strumento agendo sull'interruttore di
accensione (v. fig.1). Lo strumento comincerà a
ruotare alla velocità fissa di 20 giri/min. A
miscelazione ultimata, spegnere lo strumento con
il medesimo interruttore ed estrarre le provette.
TR-200D Modello a velocità variabile
Caricare il portaprovette, verificando che le
provette siano bilanciate in modo uniforme.
Accendere lo strumento premendo la manopola di
regolazione (vedi la fig 2). Il display rosso
visualizza la velocità attualmente impostata (il
puntino rosso nel display visualizza i giri/min
prescelti). La velocità può essere modificata
ruotando la manopola di regolazione. Quando la
velocità desiderata appare sul display, premere il
pulsante di avvio / stop per avviare la rotazione. La
rotazione può essere arrestata in qualsiasi
momento agendo sul pulsante di avvio/arresto.
Utilizzo del timer (in dotazione solo con
l'TR-200D)
Per utilizzare il timer, arrestare la rotazione e
premere il pulsante contrassegnato Mode. Il
puntino rosso sul display viene sostituito dalla
parola TIME. Selezionare il numero di minuti
desiderati per avviare il conteggio alla rovescia
agendo sulla manopola di regolazione. Quando il
display visualizza il numero di minuti desiderati,
premere il pulsante avvio / arresto per avviare la
rotazione.
Durante il funzionamento, si può interrompere la
rotazione in qualsiasi momento digitando il
bottone di avviamento / arresto. Se digita il
bottone nuovamente, la rotazione ricomincia ed il
temporizzatore continua il conto alla rovescia.
Quando il temporizzatore raggiunge lo zero, la
rotazione viene arrestata automaticamente e
squilla un allarme sonoro. Le impostazioni del
display ritornano agli ultimi valori salvati in
memoria (cfr. la seguente sezione sul salvataggio
dei valori di velocità / tempo).
Per disattivare il timer e ripristinare la
rotazione costante, selezionare - - - nella
modalità timer.
Figure 3

11
Dati tecnici
TR-200 TR-200D
Velocità Fissa: 20 giri/min Variabile: 2 - 40 giri/min
Display velocità Non in dotazione Digitale
Timer No Sì, fino a 999 minuti
Dim. d'ingombro (l x p x a) 200 x 270 x 240 mm 200 x 270 x 240 mm
Peso 3,2 Kg 3,2 Kg
Alimentazione elettrica 230 V / 50 Hz, 50 W 230 V / 50 Hz, 50 W
Manutenzione e riparazioni
ATTENZIONE: Assicurarsi che l’unità sia
scollegata dall’alimentazione elettrica prima
di effettuare manutenzione o riparazioni.
Pulire lo strumento ad intervalli regolari con un
panno umido ed una soluzione di detersivo leggero.
Non impiegare detersivi troppo forti o abrasivi.
Riparazioni o sostituzioni di parti DEVONO
essere eseguite da personale
opportunamente qualificato.
Porsi in contatto con l’Ufficio d’assistenza tecnica
della Antylia Scientific per ottenere un elenco
completo delle parti richieste da tecnici per
riparazioni all’interno dell’apparecchio e per un
manuale di riparazioni, indicando allo stesso
tempo il tipo di modello ed il numero di serie.
Si devono usare solo parti fornite o specificate
dalla Antylia Scientific o dai suoi rappresentanti.
Il montaggio di parti non omologate può ridurre
le prestazioni e le funzioni di sicurezza intese alla
progettazione dello strumento.
In caso di dubbio porsi in contatto con l’Ufficio
d’assistenza tecnica della Antylia Scientific o il
punto di vendita.
Antylia Scientific Ltd.
Beacon Road,
Stone, Staffordshire,
ST15 0SA, United Kingdom
Tel: [phone]
Email: [email protected]
Web: www.coleparmer.com
Per disinserire lo strumento dall'alimentazione
elettrica, spingere in dentro la manopola di
accensione e regolazione.
Salvataggio dei valori di velocità / tempo
Per salvare un valore di velocità / tempo usato di
frequente, accendere l'unità premendo la
manopola di comando (cfr. la fig. 2) e selezionare
sia un valore della velocità (da 2 a 40 giri al
minuto) sia un valore del tempo (da 1 a 9999
minuti, da 1 secondo a 90 minuti o da 1 minuto a
9 ore, oppure un valore continuo - - -) seguendo
le istruzioni indicate in precedenza. Spegnere
quindi l'unità premendo di nuovo la manopola di
comando. Attendere 5 secondi e riaccendere
nuovamente l'unità premendo la manopola di
comando. I valori immessi sono ora salvati in
memoria, e possono essere modificati in qualsiasi
momento seguendo la stessa procedura.
Modifica dell'unità del timer
Come impostazione predefinita il timer
utilizza,come unità, solo i minuti (da 1 a 9999
minuti). Per modificare la lettura :-passare da
minuti ad ore (da 1 minuto a 9 ore) nel carattere
di sinistra del display si visualizza la lettera H ,
Per passare a secondi e minuti (da 1 secondo a
90 minuti), spegnere l'unità usando la manopola
di comando, quindi interrompere l'alimentazione
disconnettendo la spina. Tenere premuto il
pulsante di avvio/arresto e il pulsante mode
mentre si ricollega l'alimentazione elettrica. Il
display visualizzerà per qualche istante 88:88,
quindi la parola OFF. Accendere l'unità usando la
manopola di comando: il display visualizzerà
nn:ss per i minuti e i secondi ; H:nn per le ore e i
minuti e nn per i minuti. Ruotare la manopola
per selezionare l'unità del timer desiderata e
spegnere l'apparecchio con la manopola di
comando; si visualizzerà la scritta OFF. Al
successivo utilizzo dell'apparecchio il timer
passerà all'unità impostata.

12
Espanõl
Figura 1: Rotador de velocidad constante
Figura 2: Rotador de velocidad variable
Toma de la red IEC
(parte posterior)
Conexión / desconexión
de la red
Husillo del portatubos
Rueda de ajuste
de inclinación
Toma de la red IEC
(parte posterior)
Husillo del portatubos
Rueda de ajuste de
inclinación
Conexión / desconexión
de la red y perilla de
control
Pantalla de LED

13
Si es preciso recambiar el cable de la red deberá
utilizarse un cable de 1mm2homologado de
código H05W-F conectado a un enchufe IEC 320.
EN CASO DE DUDAS CONSULTE A UN
ELECTRICISTA PROFESIONAL
El cable de red la deberá conectarse al
instrumento ANTES de ser conectado al
suministro de la red.
Descripción general
Los rotadores TR-200 y TR-200D comprenden un
motor instalado en una base estable con un
dispositivo basculante para inclinar el ángulo de
la unidad de la posición vertical a la horizontal. El
rotador puede ser inmovilizado en cualquier
ángulo mediante una rueda manual lateral.
TR-200: Gira a una velocidad constante de 20
r.p.m.
TR-200D: La velocidad de rotación puede variarse
entre 2 y 40 r.p.m y un temporizador digital
ajustable que detiene automáticamente la
rotación después del tiempo ajustado (1 minuto
hasta 9999, 1 segundo hasta 90 minutos o 1
minuto hasta 9 horas).
Hay tres tipos de portatubos disponibles que
ofrecen un mezclado de extremo a extremo.
Estos deberán ser pedidos por separado:
SB3/1: Capaz de portar hasta 46 tubos micro-
centrifugadores de 1,5ml.
SB3/2: Capaz de portar hasta 20 tubos de
ensayo o tubos de sangre con diámetros de 9mm
a 20mm.
SB3/3: Capaz de portar hasta 12 tubos
centrifugadores de 50ml.
Se ofrecen tres soportes diseñados para realizar
una mezcla giratoria uniforme de tubos de
cultivo.
Estos deberán ser pedidos por separado:
SB3/4: Capaz de portar hasta 63 tubos de 12mm
de diámetro.
SB3/5: Capaz de portar hasta 63 tubos de 16mm
de diámetro.
SB3/6: Capaz de portar hasta 30 tubos de 26mm
de diámetro.
Precauciones de seguridad antes de utilizar
❖El equipo deberá ser transportado con ambas
manos y con los dedos dispuestos por debajo
de cada bastidor.
❖La rotación no deberá pararse con la mano.
❖En caso de corte de energía, fallo o avería
Gracias por haber comprado este
instrumento Cole-Parmer. Si desea
aprovechar al máximo lo que le ofrece el
instrumento, rogamos lea detenidamente
estas instrucciones antes de usarlo.
Este instrumento ha sido diseñado para funcionar
en las condiciones siguientes:-
❖Lugares a cubierto solamente
❖Zonas bien ventiladas solamente
❖Gama de temperaturas ambientes de +4°C a
+60°C
❖Altitud hasta 2000m
❖Humedad relativa no superior al 80%
❖Fluctuaciones del suministro de la red no
superiores al 10%
❖Categoría de sobrevoltaje II IEC60364-4-443
❖Grado de contaminación 2 IEC664
Si el instrumento no se usa de acuerdo como se
describe en este manual podrá perjudicarse la
protección que aporta.
Instalacion eléctrica
ESTE INSTRUMENTO DEBE SER
CONECTADO A TIERRA
Antes de efectuar la conexión, por favor asegure
que el suministro de la línea corresponde al
mostrado en la placa de régimen de trabajo. Este
modelo requiere un suministro con régimen a
220 - 240V, 50 Hz, ~, monofásico.
Requerimientos energéticos
Modelo Vatiaje
TR-200 50W
TR-200D 50W
Hay una toma IEC en la parte posterior del
instrumento para la conexión al suministro de la
red. El instrumento se envía con dos cables de la
red provistos de enchufes IEC para efectuar la
conexión. Uno de los cables incorpora un enchufe
de 3 clavijas tipo Reino Unido mientras que el
otro incorpora un enchufe de 2 clavijas tipo
“Shuko” para efectuar la conexión a la red.
Seleccione el cable apropiado para su instalación
eléctrica y deseche el otro. Si ninguno de los
cables fuese adecuado, tome el cable con el
enchufe tipo Reino Unido y sustituya éste por
uno alternativo adecuado. Vea la hoja de datos
adjunta cómo efectuar esta operación.

14
mecánica, el equipo continuará funcionando
después de que ha sido reparada la anomalía.
❖Nunca deberá moverse o transportarse el
equipo mientras se está utilizando o cuando
está conectado al suministro de la red.
❖El disco del rotador deberá estar equilibrado
de modo uniforme con los tubos.
❖La fuerza mecánica puede causar la rotura de
los recipientes de vidrio, por lo que deberá ser
utilizada con cautela.
❖Debe asegurarse que haya espacio suficiente
alrededor del rotador, de modo que no pueda
entrar en contacto con obstrucciones cuando
se usa.
Funcionamiento
(vea las figuras 1 y 2)
Desembale el rotor y el soporte de tubos
accesorio. Monte el aparato en una superficie
plana y firme y asegúrese de que existe suficiente
espacio para que gire el disco.
N.B. Guarde estas instrucciones en un lugar
seguro.
Uso del ajuste de ángulo (TR-200 &TR-200D)
Afloje la rueda de ajuste del lado derecho
girándola hacia la izquierda. Utilizando el borde
del cuerpo principal del rotor como guía, sitúe el
soporte alineando el marcador de ángulo
deseado, paralelo al borde (véase la fig. 3).
Apriete la rueda de ajuste hacia la derecha para
ajustar el ángulo deseado.
Versión de velocidad fija TR-200
Cargue el soporte de tubo y asegúrese de que
está equilibrado uniformemente.
Conecte la unidad con el interruptor principal de
conexión/desconexión (véase la fig 1). La unidad
girará a la velocidad fija de 20 rpm. Cuando haya
terminado el mezclado, desconecte la unidad con
el mismo interruptor y descargue los tubos.
Conmute el equipo con el interruptor de
conexión / desconexión de la red (vea la figura 1).
El equipo rotará a una velocidad constante de 20
r.p.m. Una vez finalizada la mezcla, apague el
equipo con el mismo interruptor y retire los
tubos.
Versión de velocidad variable TR-200D
Cargue el soporte de tubo y asegúrese de que
está equilibrado uniformemente.
Conmute el equipo pulsando la perilla control
(vea la figura 2). La pantalla roja visualizará la
velocidad actual ajustada (el punto rojo en la
pantalla indica que se han seleccionado r.p.m).
Esta lectura podrá ser ajustada girando la perilla
de control. Una vez visualizada la velocidad
correcta, pulse el botón de arrancar / parar a fin
de iniciar la rotación. La rotación podrá ser
interrumpida en cualquier momento pulsando el
botón de arrancar / parar.
Utilización del temporizador (TR-200D
solamente)
Para utilizar el temporizador se deberá parar la
rotación y pulsar el botón de función. El punto
rojo en la pantalla se desplaza a TIME (tiempo).
Seleccione la temporización usando la perilla de
control. Cuando la pantalla visualiza el tiempo
correcto en minutos, pulse el botón de arrancar /
parar a fin de iniciar la rotación.
Durante el funcionamiento, se puede detener le
giro en cualquier momento pulsando el botón de
inicio / parada. Si se pulsa de nuevo este botón,
el giro se iniciará de nuevo y el temporizador
continuará la cuenta atrás. Cuando el
temporizador llegue a cero, el giro se detendrá
automáticamente y sonará una alarma. Los
ajustes de pantalla se reajustarán a sus últimos
valores almacenados en memoria (véase la
sección ‘Guardar valores de velocidad / tiempo’ a
continuación).
Para desactivar el temporizador y regresar a
una rotación constante, seleccione - - - en la
pantalla en la función de temporizado.
Para apagar por completo el rotador, pulse la
perilla de control.
Guardar valores de velocidad / tiempo
Para guardar una velocidad frecuentemente
utilizada, encienda la unidad pulsando el pomo
de control (véase la fig. 2) y seleccione un valor
de velocidad (2 a 40 rpm) y un valor de tiempo
(1 minuto hasta 9999, 1 segundo hasta 90
minutos o 1 minuto hasta 9 horas o continuo - - -)
Figure 3

15
siguiendo las instrucciones indicadas
anteriormente. Luego apague la unidad pulsado
el pomo de control.
Espere 5 segundos y vuelva a encender la unidad.
Los valores introducidos estarán almacenados en
la memoria, y se podrán modificar siguiendo el
mismo procedimiento.
Cambio del temporizador
El ajuste predeterminado del temporizador de
launidad está sólo en minutos (1 minuto hasta
9999). Para cambiar de minutos a horas (1
minuto hasta 9 horas), H se muestra en el dígito
izquierdo de la pantalla del temporizador o para
cambiar a segundos y minutos (1 segundo hasta
90 minutos), apague la unidad con el mando de
control y luego desconecte el suministro eléctrico
del enchufe. Mantenga presionado el botón de
arranque/parada y el botón de modo mientras
enciende al mismo tiempo el suministro eléctrico.
La pantalla mostrará provisionalmente 88:88 y
luego OFF. Encienda la unidad con el mando de
control; la pantalla mostrará nn:ss para minutos
y segundos, H:nn para horas y minutos y nn para
minutos. Gire el mando de control para
seleccionar la unidad del temporizador deseada y
luego apague el equipo con el mando de
control; se mostrará OFF. La próxima vez que se
utilice la unidad, el temporizador se habrá
cambiado a la unidad ajustada.
Especificaciones técnicas
TR-200 TR-200D
Velocidad Constante - 20 r.p.m Variable - 2 a 40 r.p.m
Pantalla de velocidad Ninguna Digital
Temporizador No Sí – hasta 999 minutos
Dimensiones (A x P x Al) 200 x 270 x 240 mm 200 x 270 x 240 mm
Peso 3,2 Kg 3,2 Kg
Suministro eléctrico 230V / 50Hz, 50W 230V / 50Hz, 50W
Mantenimiento y servicio
AVISO:Asegure que el instrumento esté
desconectado del suministro de la red entes
de efectuar cualquier trabajo de
mantenimiento o servicio.
Limpie periódicamente el instrumento con un
trapo húmedo y una solución detergente suave.
No use productos de limpieza ásperos o abrasivos.
Todo el trabajo de reparación o recambio de
piezas DEBERA ser realizado por personal
capacitado a nivel profesional.
Si desea obtener una lista completa de las piezas
requeridas por el técnico de servicio que realiza las
reparaciones internas además de un manual de
servicio, por favor póngase en contacto con el
Departamento de Servicio Técnico de Antylia
Scientific, indicando el modelo y número de serie.
Solamente deberán ser usadas piezas de repuesto
suministradas o especificadas por Antylia Scientific
o sus agentes autorizados. La instalación de piezas
no aprobadas puede afectar el buen
funcionamiento y las características de seguridad
inherentes en el instrumento.
En caso de dura, por favor póngase en contacto
con Departamento de Servicio Técnico de Antylia
Scientific o con el agente de venta.
Antylia Scientific Ltd.
Beacon Road,
Stone, Staffordshire,
ST15 0SA, United Kingdom
Tel: [phone]
Email: [email protected]
Web: www.coleparmer.com

16
Deutsch
Abbildung 1: Rotator, konstante Drehzahl
Abbildung 2: Rotator, einstellbare Drehzahl
IEC Steckdose
(auf der Rückseite)
Netz Ein / Aus
Reagenzglashalter-Drehspindel
Winkeleinstellung
IEC Steckdose
(auf der Rückseite)
Reagenzglashalter-Drehspindel
Winkeleinstellung
Netz Ein / Aus
und Regler
LED-Display

Vielen Dank, dass Sie sich für dieses Gerät
von Cole-Parmer entschieden haben. Damit
bei der Nutzung des Gerätes Ihre eigene
Sicherheit gewährleistet ist und die optimale
Leistung erzielt werden kann, sollten Sie
diese Anweisungen vor der Verwendung
aufmerksam lesen.
Dieses Gerät ist für die folgenden
Betriebsbedingungen ausgelegt:
❖Nur zur Verwendung im Innenbereich
❖Nutzung in einem gut belüfteten Bereich
❖Umgebungstemperaturbereich: +4°C bis +60°C
❖Höhe bis 2000m
❖Relative Luftfeuchtigkeit nicht über 80%
❖Schwankungen der Netzstromversorgung nicht
über 10%
❖Überspannungskategorie II IEC 60364-4-443
❖Verschmutzungsgrad 2 IEC 664
Der Einsatz des Gerätes auf eine im Handbuch
nicht vorgesehene Weise kann eine
Beeinträchtigung des durch dieses Gerät
gegebenen Schutzes zur Folge haben.
Elektrische Installation
DIESES GERÄT MUSS GEERDET
WERDEN
Vergewissern Sie sich vor dem Anschluß des
Gerätes, dass es sich um eine
Netzstromversorgung gemäß Typenschild
handelt. Dieses Modell benötigt eine
einphasige Netztstromversorgung mit 220 –
240V, 50 Hz, ~.
Strombedarf
Modell Wattleistung
TR-200 50W
TR-200D 50W
An der Rückseite des Gerätes befindet sich eine
IEC-Buchse zur Verbindung mit der
Netzstromversorgung. Das Gerät verfügt über zwei
Netzkabel mit IEC-Steckern zur Verbindung mit
dem Instrument. Ein Kabel besitzt einen 3-stiftigen
Stecker (GB) während der andere über einen
2-stiftigen Schuko-Stecker zur Verbindung mit
dem Netz verfügt. Verwenden Sie das für Ihre
elektrische Anlage geeignete Kabel und entsorgen
Sie das andere Kabel. Sollten beide Kabel
ungeeignet sein, verwenden Sie das Kabel mit
dem GB-Stecker und ersetzen Sie den Stecker
durch eine geeignete Alternative. Dieses Verfahren
17
wird auf dem beigefügten Informationsblatt
beschrieben.
Falls ein Austausch des Netzanschlußkabels
erforderlich ist, sollte ein Kabel mit 1mm2des
Harmonisierungscodes H05W-F verwendet
werden, das an einen IEC 320 Stecker
angeschlossen wurde.
FALLS ZWEIFEL BESTEHEN, WENDEN SIE SICH
AN EINEN QUALIFIZIERTEN ELEKTRIKER
Das Netzkabel sollte VOR dem Anschluß an die
Netzstromversorgung mit dem Instrument
verbunden werden.
Allgemeine Beschreibung
Die Rotator-Modelle TR-200 und TR-200D
bestehen aus einem Motor, der auf einer stabilen
Bodenplatte montiert ist und von der senkrechten
in die waagerechte Lage geschwenkt werden
kann. Mit Hilfe des Einstellrads kann der Rotator
auf jeden beliebigen Winkel festgestellt werden.
TR-200: Konstante Drehzahl von 20 UPM
TR-200D: Regelbare Drehzahl zwischen 2 und 40
UPM. Sowie eine regelbare Zeitautomatik zum
automatischen Betriebsstopp nach der jeweils
eingestellten Zeit (1 bis 9999 Minuten, 1 Sekunde
bis 90 Minuten bzw. 1 Minute bis 9 Stunden).
Es sind drei verschiedene Reagenzglashalter
lieferbar für Überkopfschütteln. Diese müssen
getrennt bestellt werden:
SB3/1: Für bis zu 46 x 1,5 ml Mikro-
Zentrifugenröhrchen
SB3/2: Für bis zu 20 Reagenzglasröhrchen oder
Blutprobenröhrchen mit Durchmessern zwischen
9 mm und 20 mm
SB3/3: Für bis zu 12 x 50 ml Zentrifugenröhrchen
Es sind drei verschiedene Einsätze lieferbar für die
sanfte Rotationsmischung von Kulturröhrchen.
Diese müssen getrennt bestellt werden:
SB3/4: Für bis zu 63 x 12 mm Röhrchen
SB3/5: Für bis zu 63 x 16 mm Röhrchen
SB3/6: Für bis zu 30 x 26 mm Röhrchen
Sicherheitshinweise
(vor dem Gebrauch lesen)
❖Das Gerät muss mit beiden Händen getragen
werden. Die Finger befinden sich jeweils unter
dem seitlichen Rahmen.
❖Die Rotation nicht mit der Hand anhalten
❖Bei Ausfall der Stromversorgung, bzw. bei einer
mechanischen Störung läuft das Gerät nach
Behebung der Ursache sofort wieder an.
❖Das Gerät niemals verschieben oder

18
transportieren wenn es noch am Netz
angeschlossen ist.
❖Darauf achten, dass der Drehteller mit den
Röhrchen gleichmäßig ausbalanciert ist.
❖Durch die Drehung kann es zum Bruch von
Glasgefäßen kommen. Vorsichtig vorgehen.
❖Auf ausreichenden Freiraum um das Gerät
achten, damit Kollisionen vermieden werden.
Bedienung (siehe Abb. 1 und 2)
Nehmen Sie den Rotator und den(die)
zugehörigen Röhrchenhalter aus ihren
Verpackungen. Montieren Sie den Apparat auf
einer festen ebenen Oberfläche und stellen Sie
sicher, dass die Platte genügend Raum zum
Drehen hat.
Hinweis: Bewahren Sie diese Anweisung
sicher auf.
Verwendung der Winkeleinstellung
(TR-200 & TR-200D)
Lösen Sie das rechte seitliche Einstellrad durch
Drehen gegen den Uhrzeigersinn. Verwenden Sie
die Kante des Hauptkörpers des Rotators als
Führung und positionieren Sie den Halter durch
Ausrichtung der gewünschten Winkelmarkierung
parallel zur Kante (siehe Abb. 3). Drehen Sie das
Einstellrad im Uhrzeigersinn fest, um den
gewünschten Winkel einzustellen.
TR-200 Version mit fester Drehzahl
Platzieren Sie die Röhrchen im Röhrchenhalter und
vergewissern Sie sich, dass er gleichmäßig
ausbalanciert ist.
Schalten Sie das Gerät am Netzschalter EIN (siehe
Abb. 1). Das Gerät dreht sich mit einer festen
Drehzahl von 20 U/min. Nach dem Abschluss des
Mischvorgangs schalten Sie das Gerät am
Netzschalter AUS und entnehmen Sie die
Röhrchen.
TR-200D Version mit variabler Drehzahl
Platzieren Sie die Röhrchen im Röhrchenhalter
und vergewissern Sie sich, dass er gleichmäßig
ausbalanciert ist.
Bestücken Sie den Halter und achten Sie auf
gleichmäßige Verteilung.
Schalten Sie das Gerät durch Drücken des Reglers
auf ON (siehe Abb. 2). Die aktuelle voreingestellte
Rotationsgeschwindigkeit wird auf dem roten
Display angezeigt (der rote Punkt im Display zeigt
an, dass UPM gewählt ist). Die Geschwindigkeit
kann durch Drehen des Reglers eingestellt
werden. Nach dem Einstellen der gewünschten
Drehzahl drücken Sie die Taste Start / Stop um die
Rotation zu beginnen. Die Drehbewegung kann
durch Drücken der gleichen Taste jederzeit wieder
angehalten werden.
Timer (nur TR-200D)
Halten Sie die Drehbewegung an und drücken Sie
die Taste “Mode”. Der rote Punkt im Display
wechselt auf TIME. Wählen Sie die gewünschte
Zeitspanne mit dem Regler. Wenn die
gewünschte Zeit eingestellt ist (Minuten) drücken
sie die Taste Start / Stop um die Rotation zu
beginnen.
Während des Betriebs kann die Rotation durch
Drücken der Taste Start/Stop jederzeit
unterbrochen werden. Nach erneutem Drücken
der Taste läuft die Rotation wieder an, der Timer
zählt weiter zurück. Nach Erreichen des
Nullzeitpunkts wird die Rotation automatisch
angehalten und es ertönt ein akustisches Signal.
Die Anzeige kehrt auf die zuletzt gespeicherten
Werte zurück (siehe Abschnitt "Speichern der
Drehzahl-/ Zeitwerte" unten).
Um den Timer auszuschalten und eine
Dauerdrehung zu erreichen, stellen Sie den
Timer auf - - - im Display.
Um das Gerät ganz auszuschalten drücken Sie
den Regler vollständig hinein.
Speichern der Drehzahl-/Zeitwerte
Um oft verwendete Drehzahl-/Zeitwerte zu
speichern, wird das Gerät durch Drücken des
Bedienknopfes (siehe Abb. 2) eingeschaltet (ON).
Nun können Drehzahl (2 bis 40 UPM) und Zeit
(entweder 1 bis 9999 Minuten, 1 Sekunde bis 90
Minuten bzw. 1 Minute bis 9 Stunden, oder
Dauerbetrieb) nach obiger Anweisung gewählt
werden. Schalten Sie anschließend das Gerät
durch Drücken auf den Bedienknopf aus (OFF).
Warten Sie 5 Sekunden und schalten Sie das
Figure 3
