ELECTRIC GENERATOR
GROUPE ELECTROGENE
GENERADOR ELECTRICO
IMPORTANT–Please makecertain thatpersons who are to usethisequipment thoroughlyreadand
understand theseinstructionsand any additionalinstructionsprovidedprior to operation.
IMPORTANT- Prièredevous assurer queles personnes destinéesàutiliser cet appareil ont prissoind'en lire
etd'en comprendrelemode d'emploiou les directives avant de le mettreenmarche.
IMPORTANTE.Asegúresequelas personasqueutilizarán este equipo lean y entiendancompletamente estas
instrucciones y cualquier instrucción adicional proporcionada antesdelfuncionamiento.
www.colemanpowermate.com LFL07/04 0062636

*Honda OHV engine
*Cast-iron cylinder sleeve
*Low oil sensor
*Receptacles on control panel
*6 gallon plastic fuel tank
*Portability Kit
A.120 V, 20 Ampere Duplex Receptacle
This duplex is split so that 20 amps of current may be
drawn from each half of the receptacle. However,total power
drawn must be kept within nameplate ratings. These
receptacles may be used along with the twistlock receptacle
provided the generator is not overloaded.
B.120/240 V, 30 Ampere Twistlock Receptacle
A maximum of 30 amps may be drawn from the 120/240
volt receptacle, provided it is the only receptacle used.
However, currentmust be limited to the nameplate rating.If the
120/240 volt receptacle is used along with the 120 volt
receptacle, the total load drawn must not exceed the nameplate
ratings.
C.Circuit Breakers
The receptacles are protected by an AC circuit breaker. If
the generatoris overloaded or an external shortcircuit occurs,
the circuit breaker will trip. If this occurs, disconnect all
electrical loads and try to determine the cause of the problem
before attempting to use the generator again.If overloading
causes the circuit breaker to trip, reduce the load. NOTE:
Continuous tripping of the circuit breaker may cause
damage to generator or equipment. The circuitbreaker may
be reset by pushing the button of the breaker.
D.Engine On/Off Switch
TOOLS REQUIRED: 7/16”,1/2”and 9/16" sockets and
ratchets, block(s) ofwood (minimum of 6” tall).

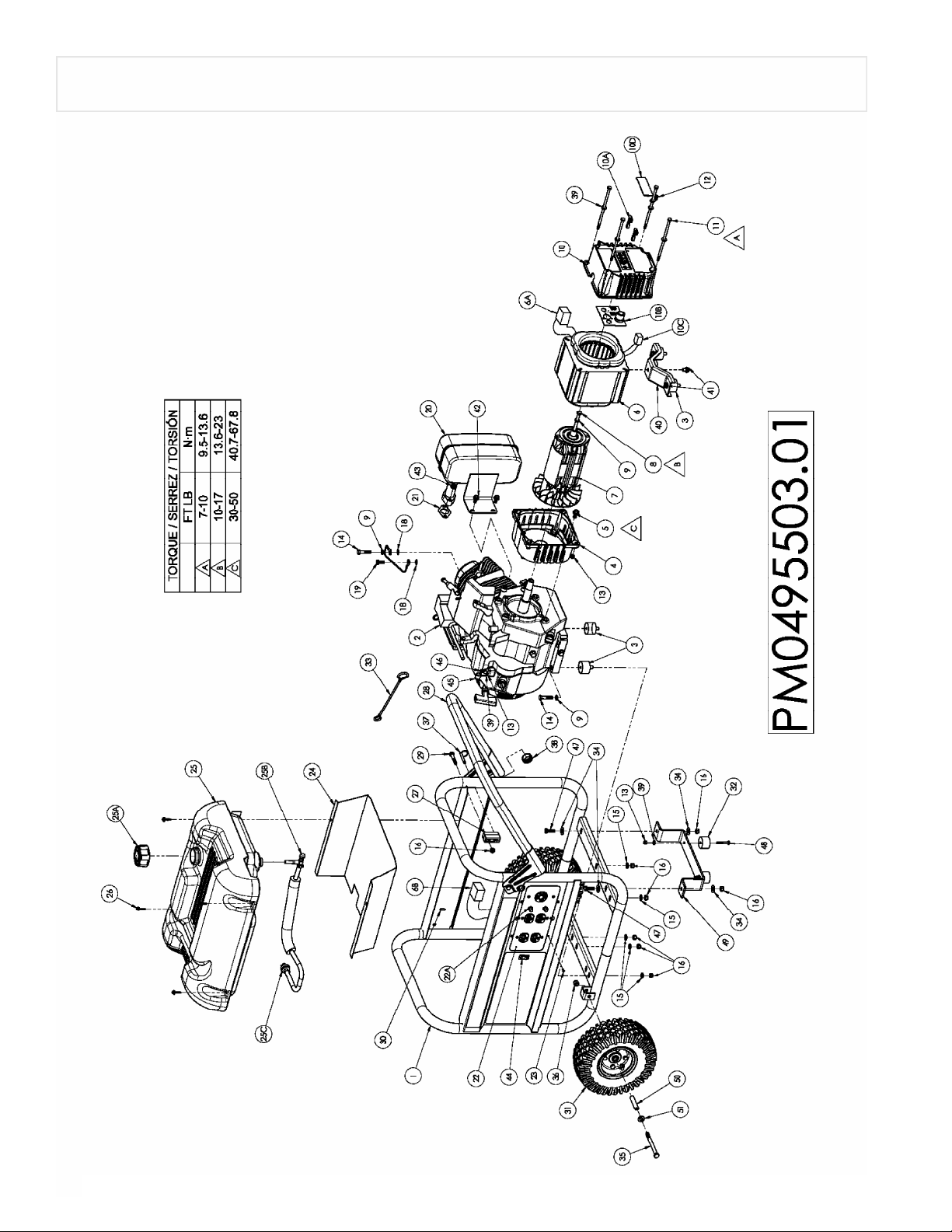

Refer to the parts list and drawing on pages 8 and 9.
WHEEL INSTALLATION
1.Block up end of generator opposite the fuel tank cap to
install wheel kit.
2.Insert wheel spacer (item 50) into the center of the wheel
(item 31).
3.Slide 3/8 x 4.25” bolt (item 35) and 3/8 washer (item 51)
through the wheel (item 31), then through the wheel
bracket on the carrier,with the offset side of the wheel hub
against the wheel bracket.
4.Thread 3/8 nyloc nut (item 36) onto the bolt and tighten to
securely clamp the wheel assembly to the carrier.
5.Repeat above instructions forthe remaining wheel.
FOOT INSTALLATION
1.Assemble the rubber feet (item 32) to the foot bracket (item
49) using a 1/4-20 x 1.5” bolt (item 48). Thread a 1/4
washer (item 39) and a 1/4 nyloc nut (item 13) to the bolt to
secure the assembly. Caution: Do not over tighten so
that the foot materialcollapses.
2.Blocking up the alternator side of the generator, place the
foot bracket under the carrier channel. Thread a 5/16-18 x
1” bolt (item 47) with a 5/16 washer (item 34) through the
mounting holes and thread a 5/16 washer (item 34) and a
5/16 nyloc nut (item 16) to the boltto secure the foot
bracket to the carrier.
LOCKING HANDLE
1.Attach the lanyards (item 33) to the release pins (item 37)
and carrier as shown in the illustration.
2. To lock the handle (item 28) in the extended position, align
the holes in the handle brackets with the holes in the carrier
brackets and insert the release pins (item 37).
3.Insert caps (item 38) into ends of handle (item 28).
2English

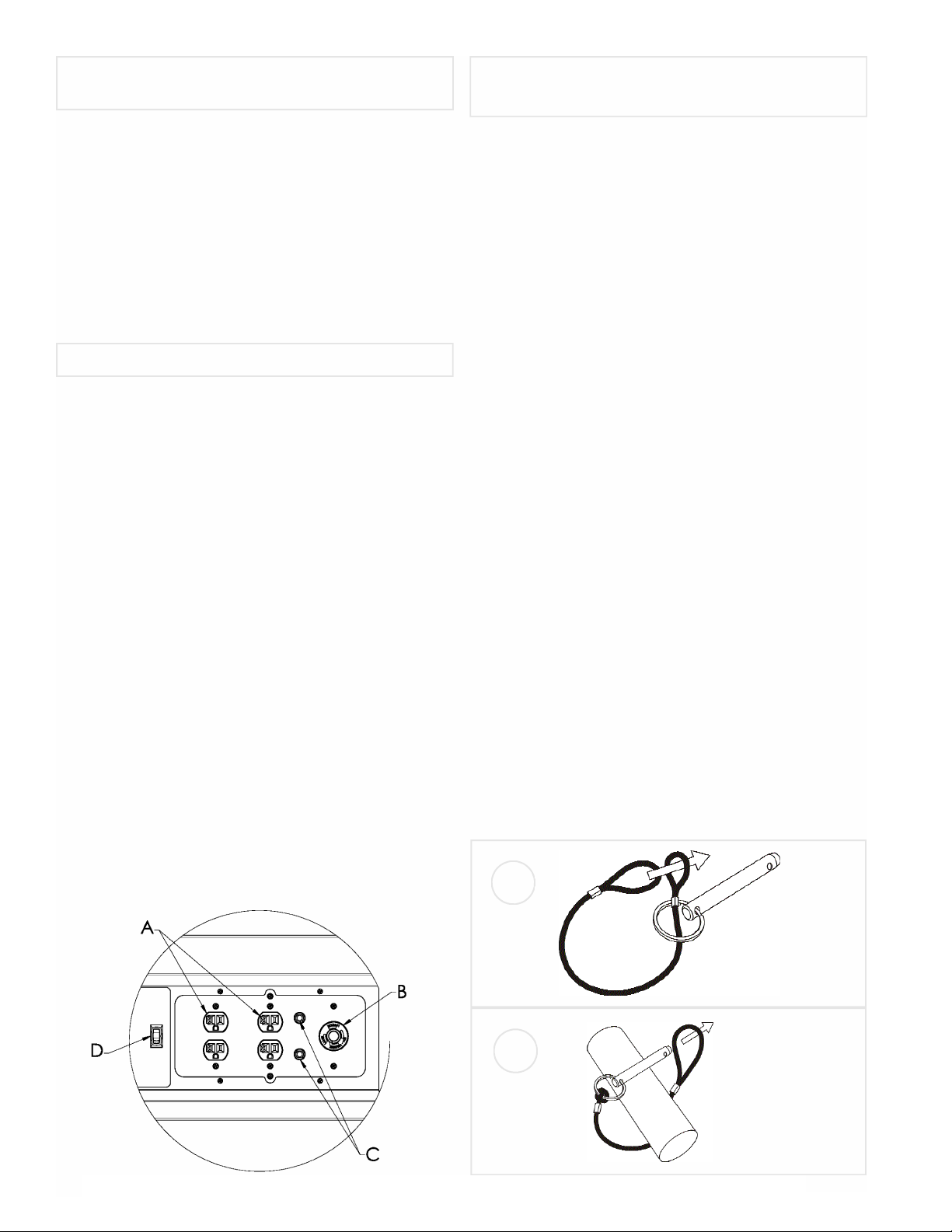

CONTROLPANEL
MAJOR GENERATOR FEATURES PORTABILITYKIT INSTALLATION
1
2

This product is warranted by Coleman Powermate,Inc. to
the original retail consumer againstdefects in material and
workmanship for a period of two (2) years from the date of retail
purchase and is not transferable. This two year warranty
applies only to products used in consumer applications. If this
generator is used in a commercial application, then the period
of warranty coverage is limited to one (1) year from the date of
purchase.
Please complete and return the enclosed Customer
Information Card so that we can reach you in the unlikely event
a safety recall is needed. Return of this card is not required to
validate this warranty.
WHAT IS COVERED: Replacement parts and labor.
WHAT IS NOT COVERED: Transportation charges to
Coleman Powermate,Inc. for defective products.
Transportation charges to consumer for repaired products.
Brushes, fuses, rubber feet, and receptacles. Damages
caused by abuse, accident, improper repair,or failure to
perform normal maintenance. Power units or engines which
are covered exclusively by the warranties of their manufacturer.
Sales outside of the United States or Canada. Any other
expense including consequential damages, incidental
damages, or incidental expenses, including damage to
property. Some states do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation
or exclusion may not apply to you.
IMPLIEDWARRANTIES: Any implied warranties, including
the Implied Warranties of Merchantability and Fitness For A
Particular Purpose, are limited in duration to one (1) year from
the date of retail purchase.Some states do not allow
limitations on how long an implied warranty lasts, so the above
limitation may not apply to you.
HOW TO OBTAIN WARRANTY PERFORMANCE:
Replacement parts and service are available from Coleman
Powermate,Inc. Service Centers.Locate your nearest Service
Center by calling TOLL FREE 1-800-445-1805. In the unlikely
event a Service Center can not be located you may call
Coleman Powermate,Inc. for a return authorization number.
Any unit returned WITHOUT an authorization number will
be refused.
To the extent any provision of this warranty is prohibited by
federal,state, or municipal law, and cannot be preempted, it
shall not be applicable.This warranty gives you specific rights,
and you may also have other rights which vary from state to
state.
3
English
LIMITED WARRANTY
(NOT VALID IN MEXICO)

*Moteur Honda OHV
*Chemise de cylindres en fonte
*Détecteur de bas niveau d'huile
*Prises sur tableau de commande
*Réservoir de carburanten plastique d'une
contenance de 22.7 litres (6 gallons)
*Kit de transport
A.Prise double de 120 V,20 A
Cette prise double est câblée pour fournir 20 A. La
charge totale doit cependant rester dans les limites indiquées
sur la plaque signalétique. Ces prises peuvent s’utiliser en
conjonction avec la prise à verrouillage à condition que le
générateur ne soit pas surchargée.
B.Prise à verrouillage de 120/240 V,30 A
Cette prise de 120/240 V fournitun maximum de 30 A à
condition que ce soit la seule utilisée. La charge totale doit par
ailleurs resterdans les limites indiquées sur la plaque
signalétique.Si la prise de 120/240 V est utilisée en
conjonction avec les prises de 120 V, la charge totale ne doit
pas dépasser les limites indiquées sur la plaque.
C.Disjoncteurs
Les prises sont protégées par un disjoncteur alternatif. En
cas de surcharge ou de court-circuit extérieur, le disjoncteur
saute. Si cela se produit, débrancher tout appareil relié au
groupe électrogène et essayerde déterminer la cause du
problème avant d’essayer de le réutiliser. Si le disjoncteur
saute en raison d’une surcharge, réduire la charge.
REMARQUE : Le groupe électrogène ou les appareils
branchés dessus peuventse trouver abîmés si le
disjoncteur saute continuellement. Appuyer sur le bouton du
disjoncteur pour le réenclencher.
D.Commutateur On/Off (Sur/De) du moteur
OUTILS NÉCESSAIRES : Cliquet à rochet de 7/16 po, 1/2
po,et 9/16 po, blocs de bois (minimum de 6 po de hauteur)
Reportez-vous à la liste des pièces et au dessin des pages
8 et 9.
INSTALLATION DES ROUES
1.Faire reposer l’extrémité de la génératrice à l’opposé de
celle où se trouve le capuchon du réservoir d’essence sur
un bloc de façon à pouvoir effectuer la pose de la roue.
2.Insérer une bague d’espacement (article 50) dans le centre
de la roue (article 31).
3.Enfiler le boulon de 3/8 x 4.25 po (article 35) et rondelle de
3/8 po (article 51) dans la roue (article 31), puis dans le
support de la roue sur le transporteur, en le plaçant de
façon à ce que le côté le plus en creux du moyeu de la roue
repose contre le support.
4.Enfiler l’écrou à frein élastique de 3/8 po (article 36) sur le
boulon et serrer de façon à bien fixer la roue sur la
transporteur.
5.Procéder de la même façon pour l’autre roue.
INSTALLATION DU PIED
1.Monter le pied (article 32) sur le supportde pied (article
49) au moyen d'un boulon de 1/4-20 x 1.5" (article 48).
Fixer l'ensemble en vissant sur le boulon un écrou nyloc
(article 13), avec une rondelle (article 39). Attention : ne
pas trop serrer, pour ne pas écraser le matériau du
pied.
2.En bloquant le côté alternateurde la génératrice, mettre en
place le supportde pied sous le profilé en U. Visser un
boulon de 5/16-18 x 1" (article 47) avec une rondelle de
5/16 '' (article 34) dans les trous de fixation, puis visser sur
le boulon un écrou nyloc de 5/16'' (article 16),avec une
rondelle de 5/16'' (article 34) pour fixer le support de pied
au profilé.
POIGNEE VERROUILLANT
1.Attacher le lanyards (article 33) aux épingles de
relâchement (article 37) et le transporteur selon
l'illustration.
2.Pour verrouiller la poignée (article 28) dans la position
étendue, aligner les trous dans les support de poignée
avec les trous dans les support de transporteur etinsérer
les épingles de relâchement (article 37).
3.L'insertion capuchon (article 38) dans les fins de poignée
(article 28).
French
TABLEAU DE COMMANDE
4
CARACTÉRISTIQUES PRINCIPALES DU
GROUPE ELECTROGENE L'INSTALLATION DE KIT DE
TRANSPORT
1
2

5
French
Ce produitest garanti par Coleman Powermate, Inc.pour
le consommateur au détail original contre tout vice de
fabrication et de matériau pour une période de deux (2) ans à
partir de la date d’achat au détail et la garantie ne peut être
transférée. Cette garantie de deux ans s’applique uniquement
aux appareils à usage domestique. Si un groupe électrogène
estutilisé à des fins commerciales, sa période de garantie est
limitée à un (1) an à partir de sa date d'achat.
Veuillez remplir etretourner la carte-clientci-incluse de
façon à ce que nous puissions vous joindre au cas peu
probable où le groupe électrogène devrait être modifié pour des
raisons de sécurité. Il n’est pas nécessaire de retourner cette
carte pour que la garantie entre en vigueur.
CEQUI EST COUVERT : Les pièces de rechange etla
main-d’oeuvre.
CEQUI N’EST PAS COUVERT : Les frais d'expédition
des produits défectueux à Coleman Powermate, Inc. Les frais
d'expédition des produits réparés au consommateur. Les
balais, les fusibles, les pieds en caoutchouc et les prises de
courantfemelles.Les dommages causés par un usage abusif,
un accident, une réparation incorrecte ou le non-entretien
normal de l’appareil. Les alimentations de puissance ou les
moteurs couverts exclusivement par la garantie de leur
fabricant. Les articles vendus hors des États-Unis ou du
Canada. Tous autres frais y compris ceux dûs à des
dommages indirects ou accidentels ni les dépenses imprévues,
y compris les dommages matériels. Certaines provinces ne
permettent pas l’exclusion ou la limitation des dommages
indirects ou accidentels, et les limitations ou exclusions
ci-dessus peuvent ne pas s’appliquer à votre cas.
GARANTIES IMPLICITES : Toutes garanties implicites, y
compris les Garanties implicites de négociabilité et d’adaptation
à une application particulière, sont limitées à une durée d’un (1)
an à partir de la date d’achat au détail. Certaines provinces ne
permettent pas la limitation de la durée des garanties implicites,
et les limitations ci-dessus peuvent ne pas s’appliquer à votre
cas.
COMMENT OBTENIR LES PRESTATIONS DE
GARANTIE : Pièces de remplacement et service sont
disponibles dans les Centres de Service de Coleman
Powermate,Inc. Pour trouver votre centre de service le plus
proche,composer le NUMERO GRATUIT 1-800-445-1805.
Dans le cas fortimprobable qu'un Centre de Service ne puisse
être localisé,contacter Coleman Powermate, Inc.pour obtenir
un numéro d’autorisation de retour. Tout appareil retourné
SANSnuméro d’autorisation de retour sera refusé.
Dans la mesure où toute stipulation de cette garantie est
interdite par les lois fédérales, provinciales ou locales etqu’ll ne
peut y être substitué, elle n’estpas applicable. Cette garantie
vous donne des droits spécifiques et vous pouvez aussi jouir
d’autres droits qui varient d’une province à l’autre.
GARANTIE LIMITÉE
(NON VALIDE EN MEXIQUE)

6Spanish
*Motor Honda OHV
*Manga de hierro fundido del cilindro
*El sensor del nivel bajo de aceite
*Receptáculos sobre elpanel de control
*Tanque plástico de combustible con capacidad
de 22.7 litros (6 galones)
*Juego de transporte
A.Receptáculo dúplex de 120 voltios, 20 amperes
Este dúplex está partido de modo que puedan extraerse
20 amp de corriente desde cada mitad del receptáculo. Sin
embargo, la potencia total extraída debe mantenerse dentro de
los valores nominales de la placa de identificación. Estos
receptáculos pueden usarse junto con el receptáculo de cierre
giratorio siempre y cuando el generador no esté sobrecargado.
B.Receptáculo de cierre giratorio de 120/240 voltios, 30
amperes
Puede extraerse un máximo de 30 amp desde el
receptáculo de 120/240 voltios siempre y cuando sea el único
receptáculo usado. Sin embargo, la corriente debe limitarse al
valor nominal de la placa de identificación. Si se utiliza un
receptáculo de 120/240 voltios junto con los receptáculos de 120
voltios, la carga total extraída no debe exceder los valores
nominales de la placa de identificación.
C.Interruptor
Los receptáculos se protegen mediante un cortacircuitos de
CA. Si se sobrecarga el generador u ocurre un cortocircuito
externo, el cortacircuitos saltará. Si esto ocurre, desconecte
todas las cargas eléctricas y trate de determinar la causa del
problema antes de usar el generador nuevamente. Si la
sobrecarga causa que salte el cortacircuitos, reduzca la carga.
NOTA: Si salta continuamente el cortacircuitos, se podría
dañar el generador o el equipo. El cortacircuitos puede
restaurarse pulsando el botón del cortacircuitos.
D.El motor On/Off (En/De) Interruptor
HERRAMIENTAS NECESARIAS: Cubos y trinquetes de
7/16”, 1/2”, y 9/16”, bloque(s) de madera,mínimo de 6” de alto.
Consulte la lista de partes y dibujo que aparecen en las
páginas 8 y 9.
INSTALACIÓN DE LAS RUEDAS
1.Bloquee el extremo del generador situado en el lado
opuesto a la tapa del tanque de combustible para instalar el
juego de rueda.
2.Inserte el espaciador de la rueda (artículo 50) en el centro
de la rueda (artículo 31).
3.Deslice el perno de 3/8 x 4.25” (artículo 35) y arandela de
3/8 (artículo 51) a través de la rueda (artículo 31),y luego
através del soporte de la rueda en el transportador,
colocando el lado descentrado del centro de la rueda en
contra del soporte.
4.Atornille la tuerca de nyloc de 3/8 (artículo 36) en el perno
y apriétela para fijar firmemente el conjunto de la rueda a la
transportador.
5.Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1.Ensamble la pie (artículo 32) al soporte de la misma
(artículo 49) con un perno de 1/4-20 x 1.5" (artículo 48).
Enrosque una arandela (artículo 39) y una tuerca nyloc
(artículo 13) al perno para asegurar el ensamble.
Precaución: No apriete demasiado para que el material
de la pie no colapse.
2.Bloquee el lado del alternador del generador para colocar el
soporte de la pie bajo el canal portador.Enrosque un
perno de 5/16-18 x 1" (artículo 47) con una arandela de
5/16 (artículo 34) a través de los orificios de montaje y
enrosque una arandela de 5/16 (artículo 34) y una tuerca
nyloc de 5/16 (artículo 16) al perno para asegurar el
soporte de la pie al portador.
MANIJA QUE CIERRA
1.Conecte los acoladores (artículo 33) a los alfileres de la
liberación (artículo 37) y el portador como mostrado en la
ilustración.
2.Para cerrar el manija (artículo 28) en la posición extendida,
alinea los hoyos en los soporte del manija con los hoyos en
los soporte de transportador y mete los alfileres de la
liberación (artículo 37).
3.La adición tapa (artículo 38) en fines del manija
(artículo 28).
PANELDE CONTROL
CARACTERISTICAS PRINCIPALES DEL
GENERADOR INSTALACION DELJUEGO DE
TRANSPORT
1
2

Este producto está garantizado por Coleman Powermate,
Inc. al consumidor minorista original con respecto a defectos
en los materiales y la mano de obra durante un período de dos
(2) años, desde la fecha de compra minorista. Esta garantía es
válida solamente para productos usados en aplicaciones para
el consumidor y no es transferible. En caso de usarse el
generador en una aplicación comercial,entonces el período
que cubre la garantía estará limitado a un (1) año a partir de la
fecha de compra.
Favor de completar y enviar la Tarjeta de Información del
Cliente para que podamos comunicarnos con usted en el caso
poco probable en que debamos recuperar el equipo por
razones de seguridad.No se requiere devolver esta tarjeta
para que la garantía sea válida.
LO QUE ESTA CUBIERTO: Repuestos y mano de obra.
LO QUE NO ESTA CUBIERTO: Los gastos de transporte
a Coleman Powermate, Inc. en el caso de productos
defectuosos. Los gastos de transporte al consumidor por de
los productos reparados. Las escobillas,los fusibles, los pies
de caucho y los receptáculos;Los daños causados por abuso,
accidente, reparación incorrecta o por no realizar el
mantenimiento normal. Las unidades de energía o motores
que están cubiertos exclusivamente por las garantías de su
fabricante. Las ventas fuera de los Estados Unidos, Canadá.
Cualquier otro gasto incluyendo daños emergentes, daños o
gastos incidentales, incluyendo daños a la propiedad. Algunos
estados no permiten la exclusión o limitación de daños
incidentales o emergentes, de modo que la limitación o
exclusión anterior podría no ser aplicable en su caso particular.
GARANTIAS IMPLICITAS: Cualquier garantía implícita,
incluyendo las Garantías Implícitas de Comerciabilidad y
Aptitud para un Propósito Particular, está limitada al período de
un (1) año a partirde la fecha de la compra minorista. Algunos
estados no permiten limitaciones con respecto a la duración de
la garantía implícita,de modo que es posible que la limitación
anterior no sea aplicable en su caso particular.
COMO OBTENER SERVICIO A TRAVES DE LA
GARANTIA: Un reemplazo de partes y servicio son disponible
de Centros de Servicio de Coleman Powermate, Inc. Localice
sus centro de servicio más cercano llamanco al
1-800-445-1805. En caso improbable un Centro de Servicio
pero no es posible estar localizado, llame Coleman
Powermate,Inc. for un número de autorización de devolución.
No se admitirá ningún producto devuelto Sin un número de
autorización de devolución.
Esta garantía no será válida si cualquier parte de la misma
está prohibida por leyes federales, estatales o municipales y no
tenga preferencia de compra.
7
Spanish
GARANTIALIMITADA
(NO ES VALIDAEN MEXICO)

8
PARTS DRAWING / SCHEMADES PIÈCES / DIAGRAMADE PIEZAS

9
REF.PARTDESCRIPTIONDESCRIPTIONDESCRIPCIÓNQTY
NO.NO.
10062639Carrier, assemblyEnsemble transportTransportador, conjunto1
2Note AEngine Honda OHVMoteurMotor1
30051094IsolatorSectionneurAislador4
40050236.01Adapter, engineAdaptateur pour moteurAdaptador, motor1
50000919.01Bolt whz 3/8-16 x .75BoulonPerno4
60062494 Stator 5.5 KW 60 HZ StatorEstator1
6A0056716Connector, statorJeu pr logemt prise, statorConjunto de conectores stator1
6B0062196Connector hsg set panelJeu pr logemt prise,Conjunto de conectores panel 1
70058130Rotor 5.5 KW RotorRotor1
80049004Bolt, hex 5/16-24 x 7.25BoulonPerno1
9Note BWasher, lock 5/16Contre-écrou 5/16Arandela, de cierre 5/163
100062470Endbell Wired Couvre-enroulement, câblage completCaja posterior con cable
tableau1
10A0050439Brush, E-4RBalais, E-4REscobilla, E-4R2
10B0062455Assembly, bridge rectifierEnsemble de planche de redresseur Conjunto de la tabla del rectificador del puente
boardde pont1
10C0062466Connector plugPrise de connecteurTapón del conector1
10D0062264Brush CoverCouvre-balaisCubierta de escobillas1
110056076Bolt, hex hd 1/4-20 x 6.50BoulonPerno4
120008854Lug, groundOeillet de mise à la terreTerminal, tierra1
130040832Nut, nyloc 1/4-20Écrousnyloc 1/4-20 Tuerca, nyloc 1/4-20 7
14Note BBolt, 5/16-18 x 1 1/2BoulonPerno2
15Note BWasher, flat 5/16Rondelles plates 5/16Arandela, plana 5/165
160048736Nut, nyloc 5/16-18Écrousnyloc 5/16-18Tuerca, nyloc 5/16-189
170049224Assembly, ground wireEns. fil de masse tressé a tierraConjunto, cable trenzado 1
18Note BWasher, star external 5/16Rondelles à dents externa 5/16Arandela, estrella 2
19Note BBolt, hex 5/16-18 x 3/4Boulon, tête hex 5/16-18 x 3/4Perno1
20 0057664MufflerSilencieuxSilenciador1
210061392GasketJointEmpaquetadura1
220062311Panel, wiredTableau compl. câbléPanel, cabeado completo1
22A0049072Circuit Breaker 25 ampDisjoncteurs 25 ampCortacircuitos 25 amp2
230062462Screw #6-20 x .38 Type BVisTornillo4
240062307 Shield, heatÉcrande chaleurPantalla para elcalor1
25Note CFuel tank assemblyAssemb. complet du réservoirConjunto tanque1
25A0055340Fuel CapCapuchonTapa de combustible1
25B0049114Fuel shut off with filterRobinet de carburantVálvula combustible con filtro1
25C0051102Fuel filterFiltre à carburantFiltro combustible1
26 0058618Screw, #10 x 1VisTornillo4
270062537Bracket, handle lockSupportSoporte2
280062316HandlePoignéeManija1
29Note BBolt, 5/16-18 x 1 3/4BoulonPerno2
300062159Cap, rubberCapuchonTapa1
310057704WheelRoueRueda2
320055894Rubber FootPiedPie2
330062174LanyardLanyardAcollador2
340049352Washer, flat 5/16 WRondelles plates 5/16 largeArandela, plana 5/16 lejos4
35Note BBolt, 3/8-16 x 4.25BoulonPerno2
360057578Nut, nyloc 3/8-16Écrous nyloc 3/8-16Tuerca, nyloc 3/8-162
370059392Pin, releaseEpingle de relâchementAlfileres de la liberación2
380058955Cap, plasticCapuchonTapa2
39Note BWasher, flat 1/4Rondelles plates 1/4Arandela, plana 1/47
400056039Bracket, statorSectionneur statorConjunto de soporte1
410049279Bolt, whz 5/16-18 x 1/2BoulonPerno3
420000901.01Bolt, whz 5/16-24 x 5/8BoulonPerno2
430061393Nut whz 8mmÉcrousTuerca2
440050298Switch, RockerInterrupteurInterruptor1
450052931J ClampCollierPinza vinílica1
46Note BBolt, 1/4-20 x 1 1/4BoulonPerno1
47Note BBolt, 5/16-18 x 1BoulonPerno2
48Note BBolt, 1/4-20 x 1 1/2BoulonPerno2
490062301Bracket, footSupport de piedSoporte del pie1
500062433Wheel spacerBague d’espacement Espaciador de la rueda2
51Note BWasher, flat 3/8Rondelles plates 3/8Arandela, plana 3/82
PARTS LIST / LISTE DES PIÈCES / LISTADE PIEZAS

10
Note A: Coleman Powermate, Inc. will not provide enginesas replacement parts. Engines are coveredthrough the enginemanufacturer'swarranty. Consult the accompanying
engine manual or contact our service department for assistance.
Note B: These are standard partsavailable at your local hardwarestore.
Note C: Contact your nearest Coleman® Powermate®Service Center for replacement fuel tanks.
WARNING: To avoid possible personal injury or equipment damage, a registered electrician or an authorized service representative should
perform installation and all service. Under no circumstances should an unqualified person attempt to wire into a utility circuit.
RemarqueA: Coleman Powermate, Inc. ne fournit pas de moteurs dansses pièces détachées. Les moteurs sont couverts par la garantiedufabricant demoteurs. Consulter le
manuel du moteur inclus ou contacter notredépartement de service après-vente pour toute assistance.
RemarqueB: Ces piècessont despièces standard disponibles en quincaillerie.
RemarqueC: Pour commander un réservoir de rechange, contacter CentredeserviceColeman®Powermate® le plus proche.
AVERTISSEMENT: Pour éviter toute blessurepersonnelle ou dommage à l’équipement, l’installation et tout entretien devralent être effectués par un
électricienqualifié ou un préposé au service autorisé. En aucun cas, une personne non-qualifiéenedevrait essayer de faire le raccordau circuit principal.
Nota A: Coleman Powermate, Inc. no proporcionarálos motorescomo repuestos. Los motores están cubiertos por medio de la garantía del fabricante del motor. Consulte el
manual adjuntodel motor o comuníquese con nuestro departamento de servicio pararecibir ayuda al respecto.
Nota B: Estas son piezas estándar disponibles en su ferretería local.
Nota C: Para hacer pedidos de tanques, localice el Centro de Servicio de Coleman® Powermate® más cercano.
ADVERTENCIA: Para evitar posibles lesionesfíscas o daños materiales, es necesario que la instalación y todo el servicio sea realizadopor un electricista
matriculado o representatnte de servicio autorizado. Bajo ninguna circunstancia debe permitirse que una persona que no estácapacitad trate de
manipular cables dentro del circuito de servicio eléctrico.

NOTES – REMARQUES – NOTAS
11

4970 Airport Road
P. O. Box 6001
Kearney, NE 68848
1-800-445-1805
1-308-237-2181
Fax [phone]
© 2004 Coleman Powermate, Inc. All rights reserved.
are registered trademarks of The Coleman Company, Inc.used under license.
Powermate® is a registered trademark of Coleman Powermate, Inc.
© 2004 Coleman Powermate, Inc. Tous droits réservés.
sont des marques déposées deThe Coleman Company, Inc.utilisées sous licence.
Powermate® estunemarque déposée de ColemanPowermate,Inc.
© 2004 Coleman Powermate, Inc. Reservados todos los derechos.
son marcas comerciales registradas de The Coleman Company, Inc. utilizadas bajo licencia.
Powermate® es unamarca comercial registradadeColeman Powermate, Inc.
Coleman® and
Coleman® et
Coleman® y
